Функция роторного сварочного позиционера

1. Широкое использование сварочного позиционера.

1) Применение: Сварочный позиционер — это разновидность универсального сварочного оборудования, которое имеет сварочный поворотный стол от одной до трех осей движения, для изготовления деталей различных конструкций;

2) Степень свободы поворотного стола в сварочном позиционере:

С помощью сварочного поворотного стола:
а) вращение 0° ~ 360°;
б) наклон 0° ~ 120°;
в) Высота вертикального хода 1–5 м или более;
Заготовку, фиксируемую на поворотном сварочном позиционере, можно отрегулировать в оптимальное положение для реализации разработанной технологии сварки;

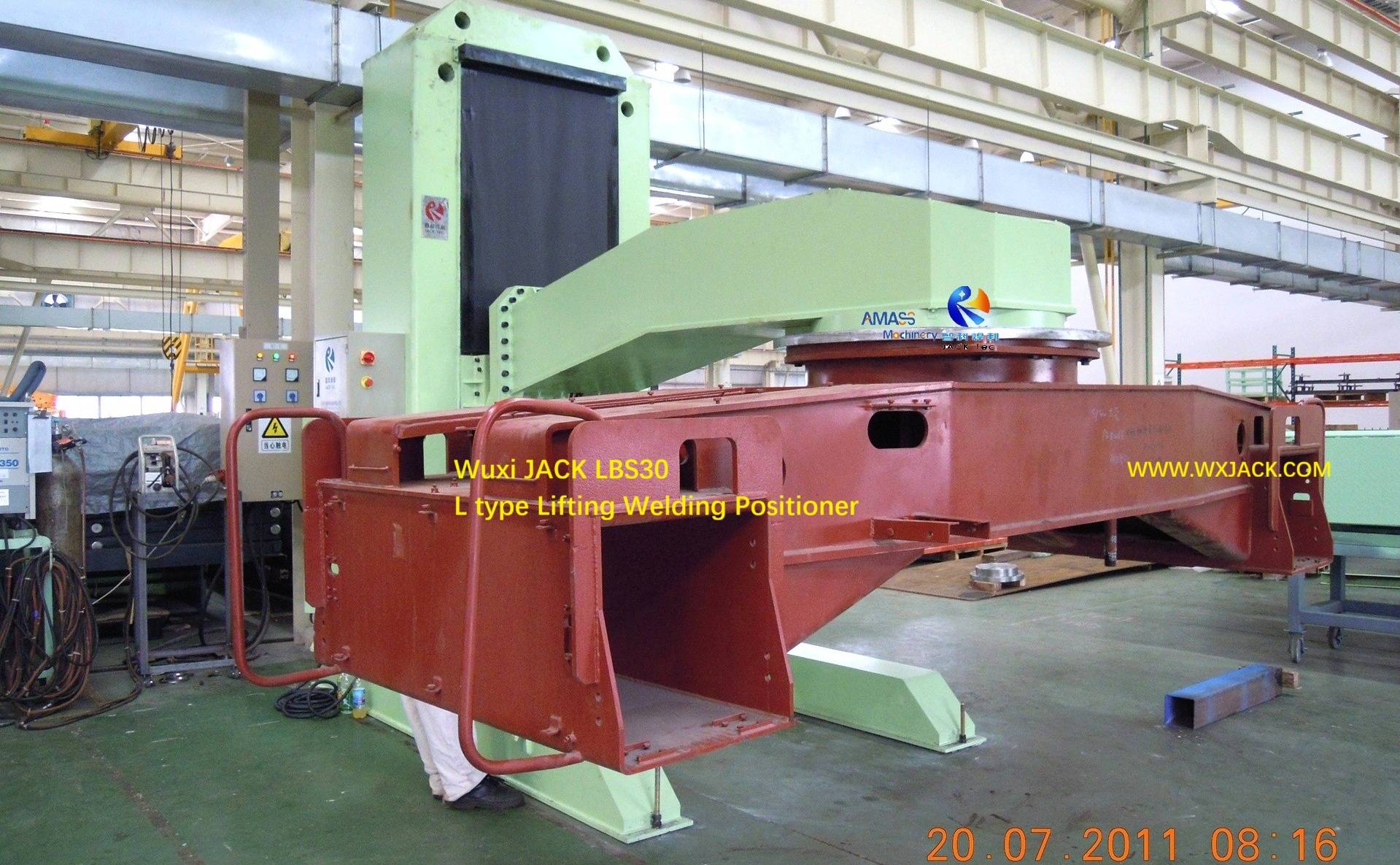

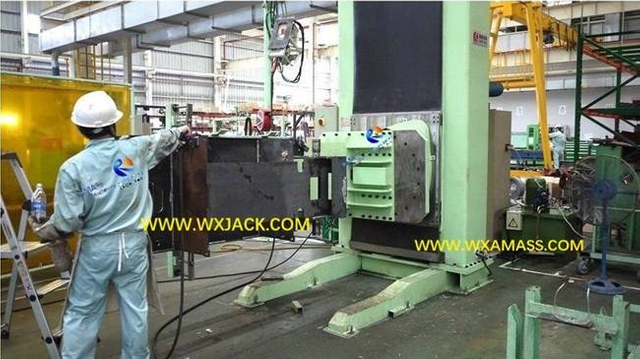

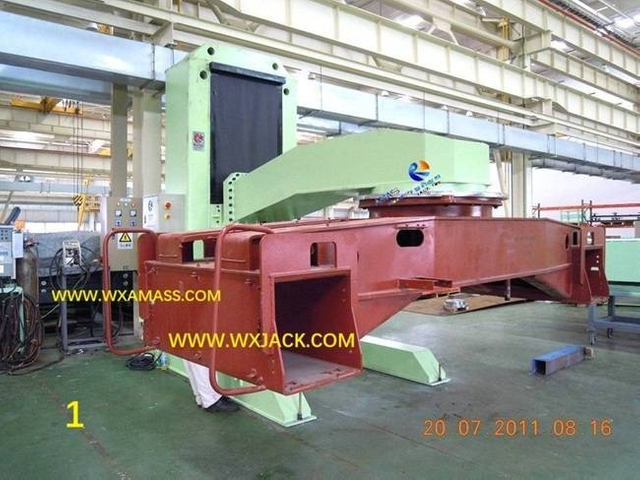

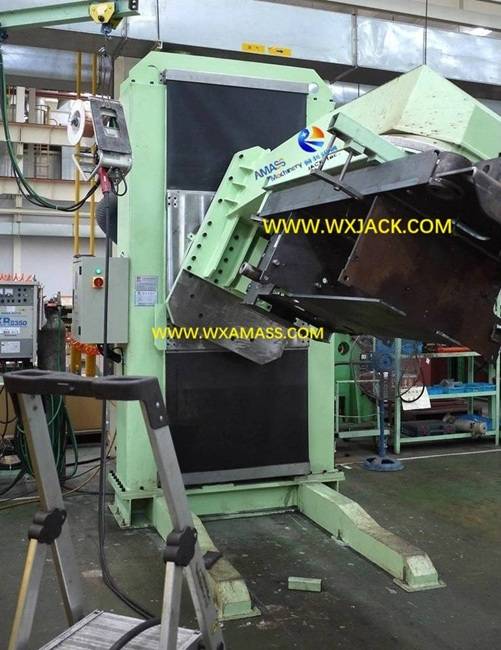

2. Место применения сварочного позиционера типа Wuxi JACK L: (Рисунок 1)

Рис.1 Сварочный позиционер типа L 3-100_7167



3. Преимущества и лидирующие позиции сварочного позиционера Wuxi JACK:

1) Деловые достижения: За последние два десятилетия, будучи профессиональным поставщиком оборудования для резки и сварки с сильным техническим потенциалом, компания Wuxi JACK поставила клиентам сотни комплектов сварочных позиционеров различной конструкции и тоннажа сварочных поворотных столов;
2) Широкая клиентская база: Эти роторные сварочные позиционеры распространяются в промышленных отраслях по всему миру, создавая большую ценность для клиентов;
3) Превышение технической силы: Опираясь на отличную техническую и производственную команду, Wuxi JACK не только хорошо поставляет клиентам традиционные сварочные позиционеры, но также сильна в разработке и производстве сварочных позиционеров специального изготовления;

4. Основные разновидности сварочного позиционера Wuxi JACK:

1) Обычный сварочный позиционер с 2-осевым вращающимся и наклоняемым сварочным поворотным столом;

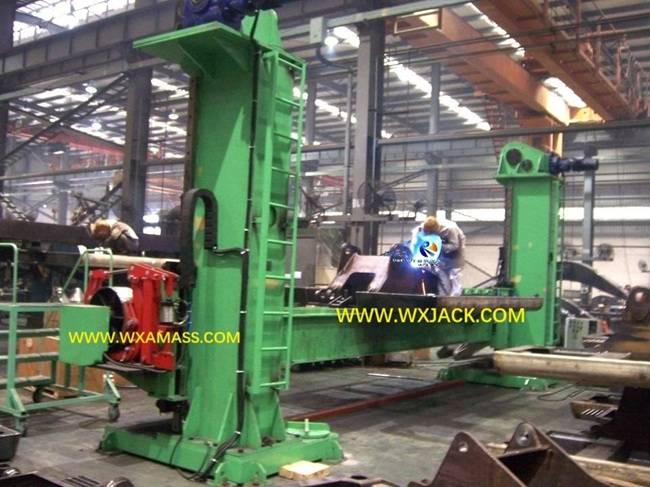

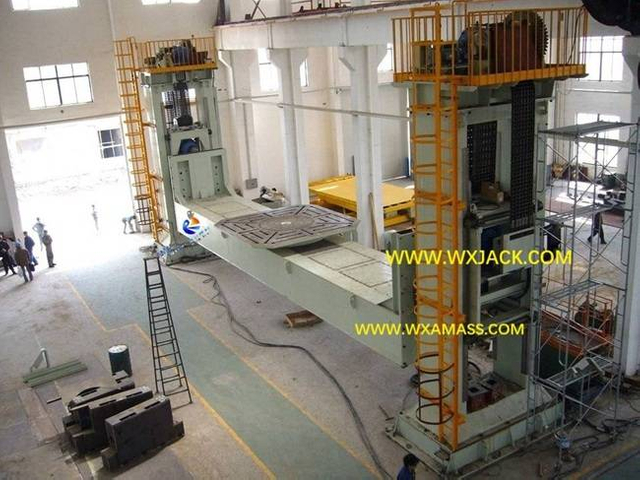

2) Сварочный позиционер с 2 головками и хвостовиками колонны;
3) 2-осевой сварочный манипулятор фиксированной высоты типа L;
4) Подъемный 3-осевой сварочный манипулятор типа L;
5) Сварочный поворотный стол, подъемный сварочный позиционер;
6) Горизонтальный или вертикальный поворотный стол для одноосной сварки;
7) Сварочный позиционер с сервоприводом;
8) Вращающийся позиционер для сварки труб…
В целом, каждый комплект сварочного позиционера Wuxi JACK отлично справляется со своей задачей на площадке клиента;
5. Краткое описание сильных сторон этого семейства продуктов проиллюстрировано на веб-странице: «Превосходство сварочного позиционера Wuxi JACK».



Клиентам доставлен широкий ассортимент сварочных позиционеров Wuxi JACK

Готовая торцевая облицовка, изготовленная на торцевой машине Wuxi JACK.

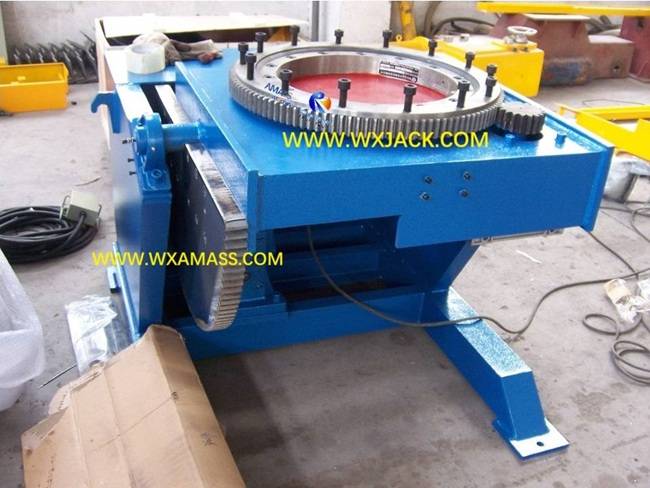

1 Welding Positioner Welding Turntable 14- 100_9920

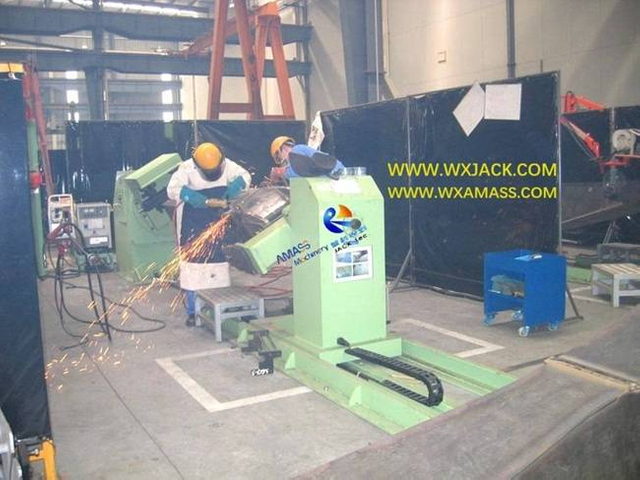

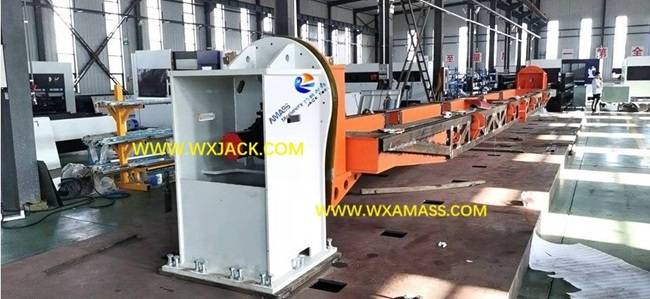

2 Head and Tail Welding Positioner

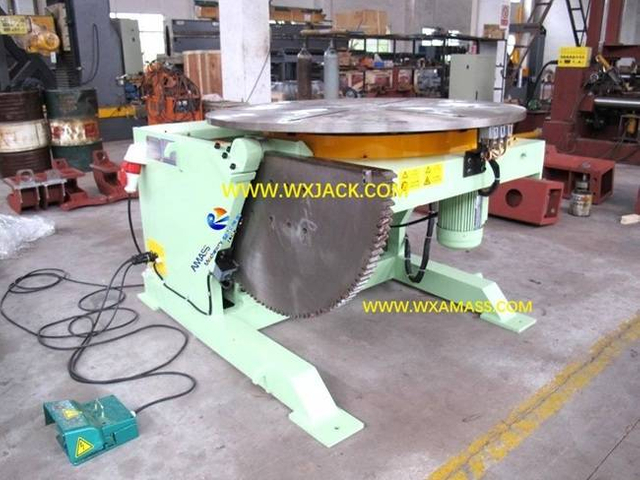

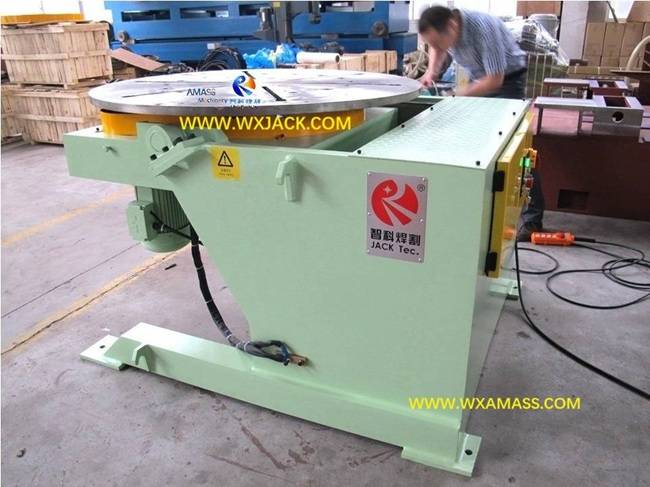

3 Welding Positioner Welding Turntable 5 IMG_4879

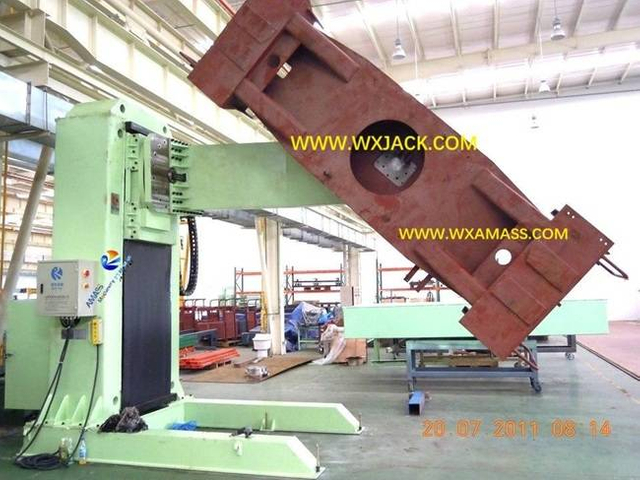

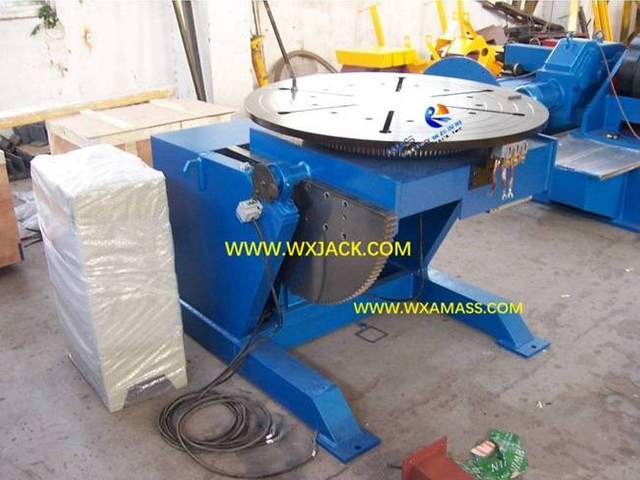

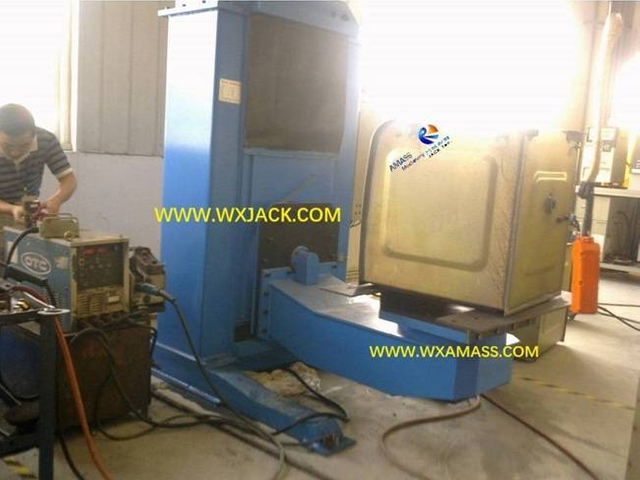

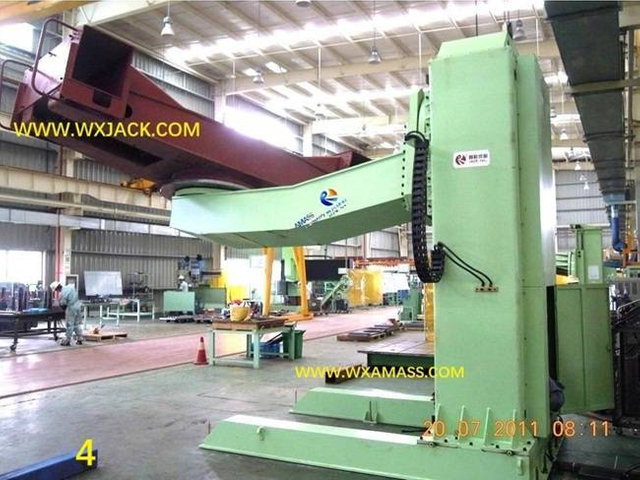

4 L type Welding Positioner 8- DSCN0896
5 Welding Positioner Welding Turntable 1- 100_8584

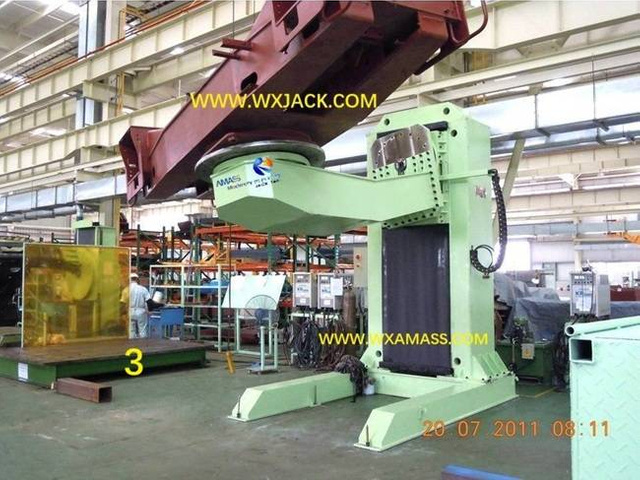

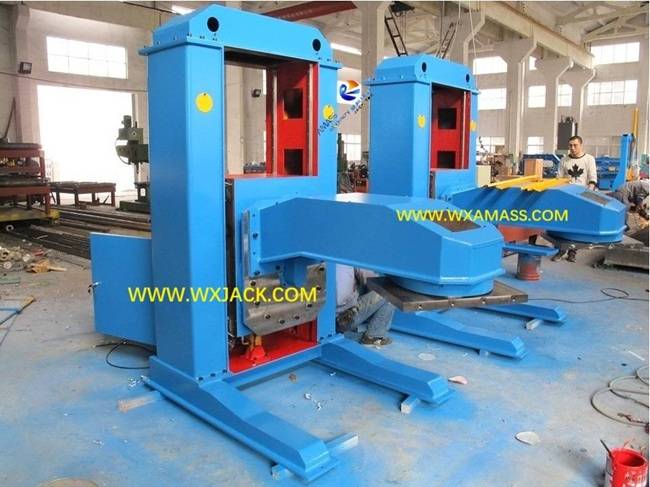

6 L type Welding Positioner 5- IMG_1747
7 Welding Positioner Welding Turntable 1- 100_6999

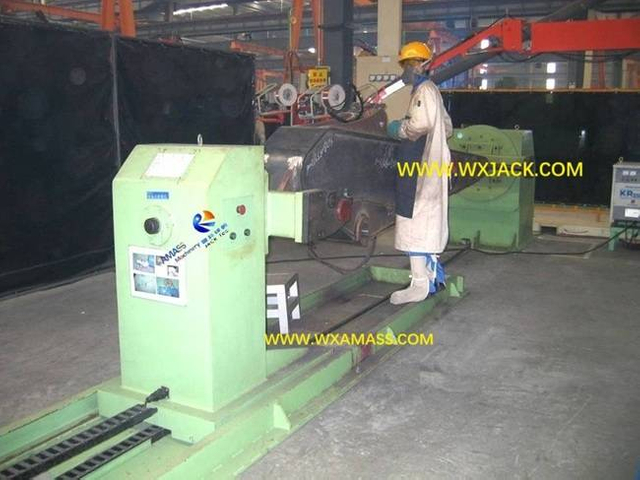

8 Head and Tail Welding Positioner 4

Рабочее видео сварочного поворотного стола сварочного позиционера Wuxi JACK

Классификация сварочного поворотного стола Wuxi JACK

1) Wuxi JACK имеет возможность поставлять полный спектр сварочных позиционеров со всей доступной конструкцией и грузоподъемностью сварочного поворотного стола;

2) Эти сварочные позиционеры можно разделить на следующие группы: 6 широких категорий:

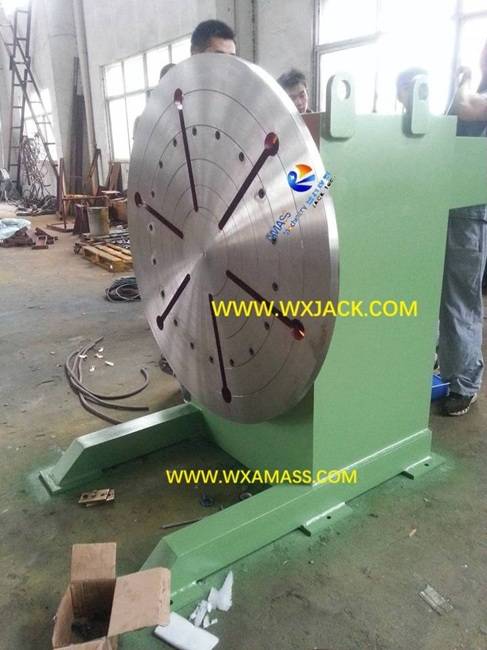

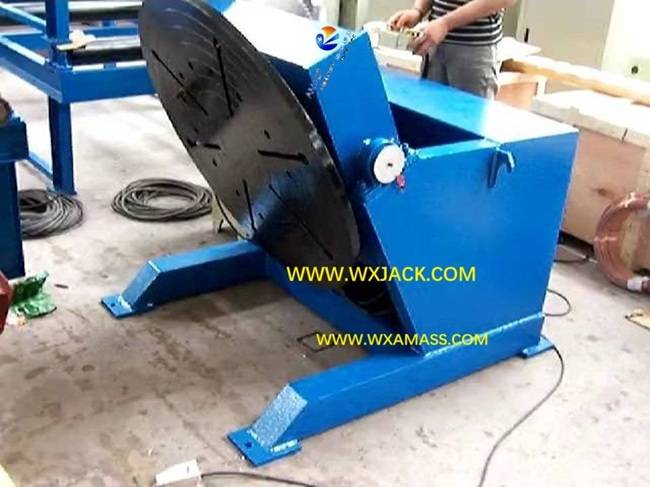

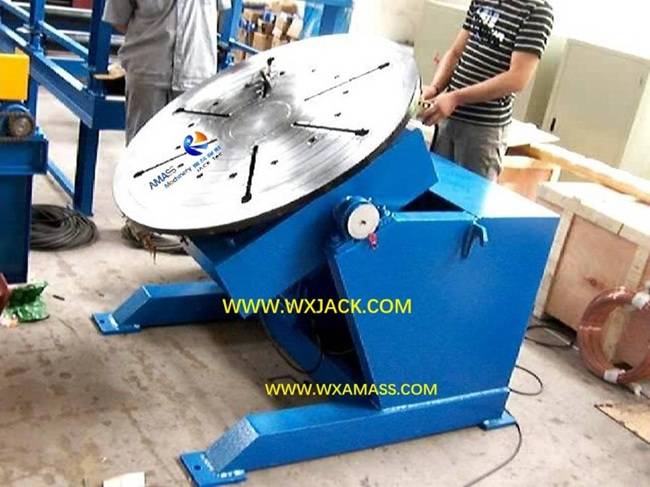

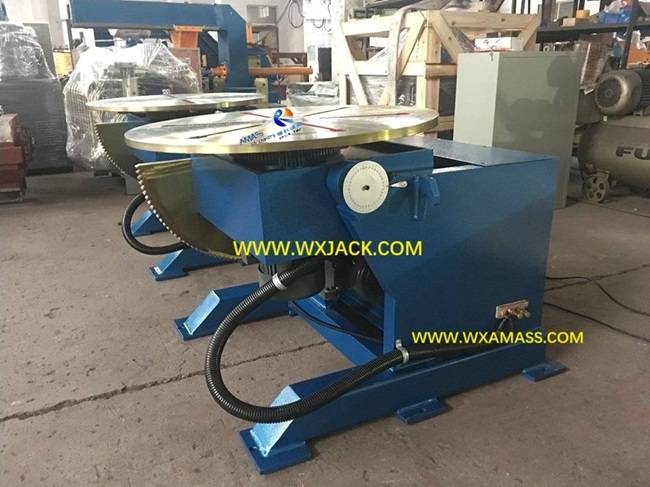

1. Обычный двухосевой сварочный позиционер со сварочным поворотным столом:

1) Вращение 0° ~ 360°;
2) наклон 0° ~ 120°;
Это включает в себя:
1) Обычный сварочный манипулятор с поворотным столом;
2) Сварочный поворотный стол стационарной высоты Сварочный позиционер типа L;

2. Трехосный сварочный позиционер со сварочным поворотным столом:

1) Вращение 0° ~ 360°;
2) наклон 0° ~ 120°;
3) Определенная регулировка вертикального хода вверх и вниз;
Это включает в себя:

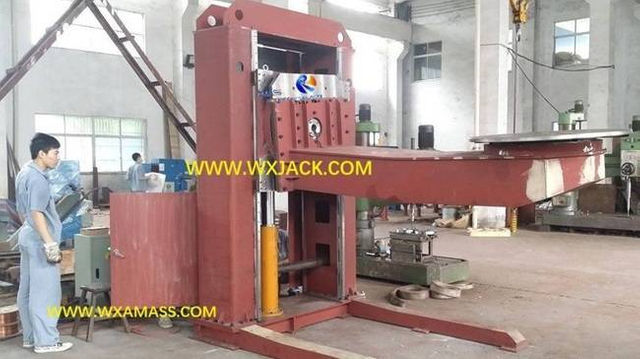

1) Подъемный сварочный манипулятор типа L;
2) Сварочный поворотный стол, вращающийся сварочный позиционер для головки и хвоста;

3. Сварочный позиционер с одной рабочей осью:

Это включает в себя:
1) Одноосный поворотный сварочный позиционер;

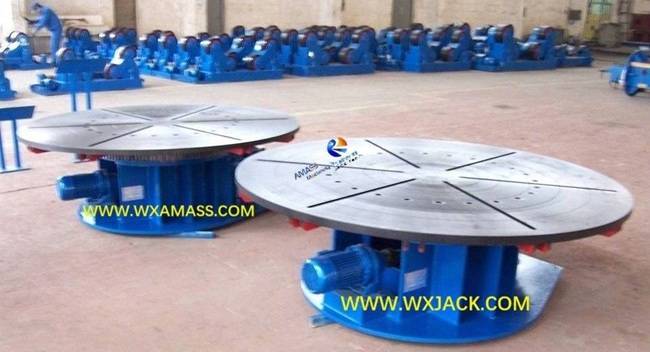

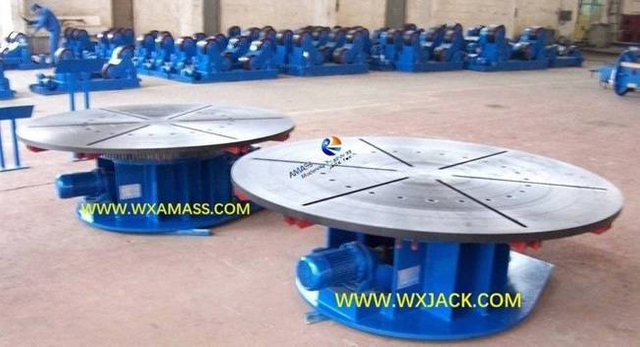

2) Горизонтальный вращающийся сварочный поворотный стол;

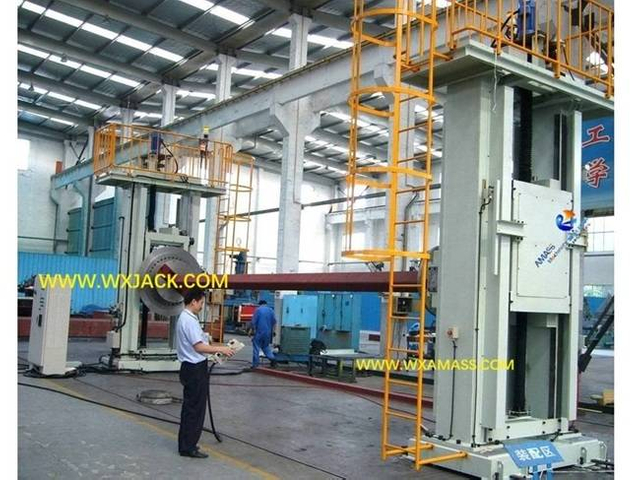

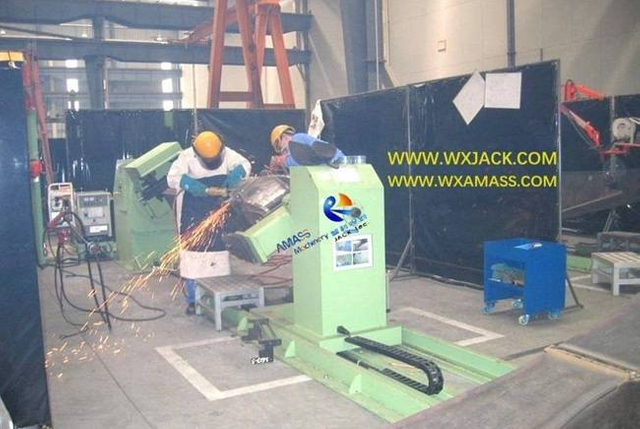

4. Сварочный позиционер для головки и хвоста со сварочным поворотным столом:

1) Доступна либо фиксированная высота, либо определенная высота вертикального хода;
2) 0° ~ 360° Радиальное вращение сварочного поворотного стола;
3) Дополнительное осевое вращение сварочного поворотного стола на 0° ~ 360°;
Сюда входит сварочный позиционер с двойным поворотным столом;

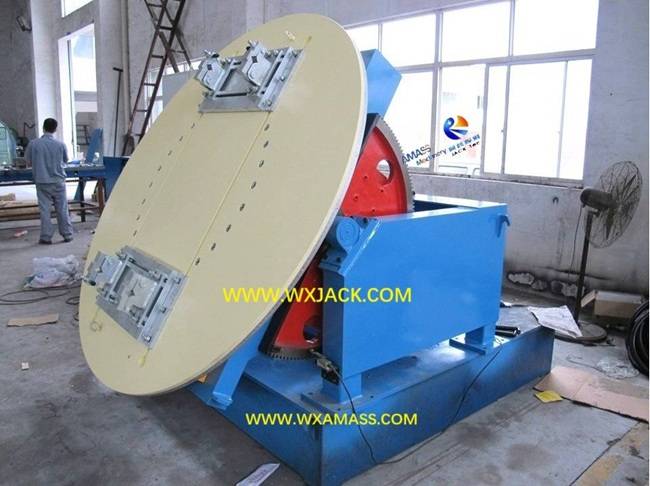

5. Высокоточный сварочный позиционер с сервоприводом сварочный поворотный стол различного тоннажа;
6. Различные виды Специальный сварочный позиционер.



Ниже представлен общий вид вышеперечисленных сварочного позиционера и сварочного поворотного стола:

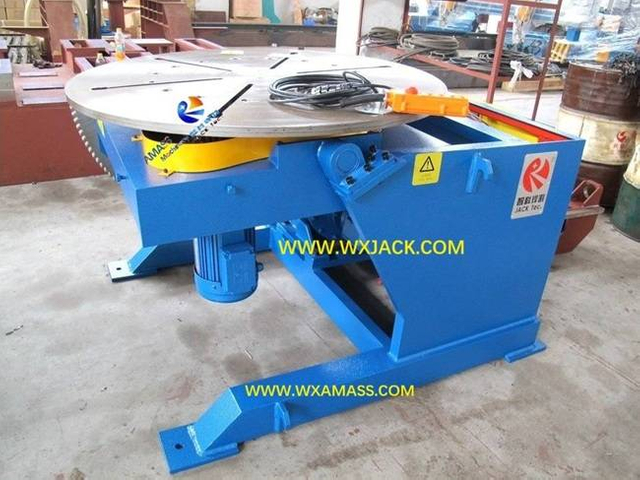

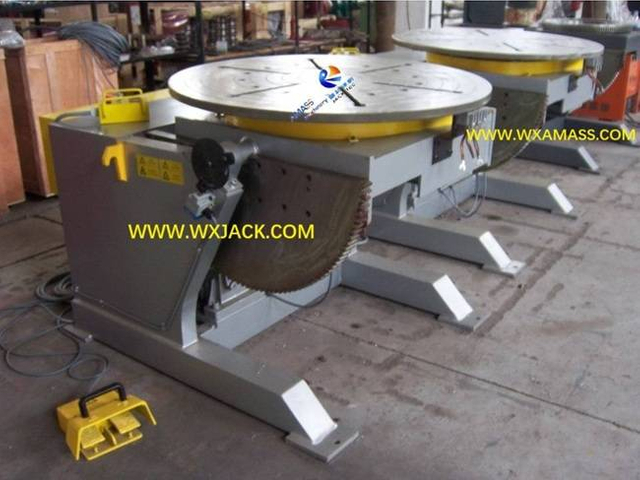

1. Двухосный сварочный позиционер:

Подробнее >>

1. Область применения двухосного сварочного позиционера:

1) Сварочный поворотный стол имеет две степени свободы: Бесконечное вращение 0°~360° и наклон 0°~120° по часовой/против часовой стрелки;

2) Привод: Оба рабочих движения сварочного поворотного стола приводятся в движение мотор-редуктором;
3) Два основных типа: Двухосный сварочный позиционер включает в себя: Обычный сварочный позиционер с поворотным столом для сварки серии HB;И сварочный позиционер фиксированной высоты типа L;

4) Грузоподъемность сварочного поворотного стола:

Диапазон от 100 кг до 50 тонн, соответствует сварочному позиционеру для легких, средних и тяжелых условий эксплуатации;

5) Объем продаж: Сварочный позиционер с двумя осями управления имеет самый большой объем продаж;
6) Применимые детали: Сварочный позиционер с двумя осями управления подходит для элементов конструкций небольшой длины и высоты.Таким образом, функция подъема не требуется для сварочного поворотного стола, который поглощает общую длину рабочих частей.

2. Технические параметры двухосного сварочного позиционера:

2. Трехосный сварочный позиционер

Подробнее >>

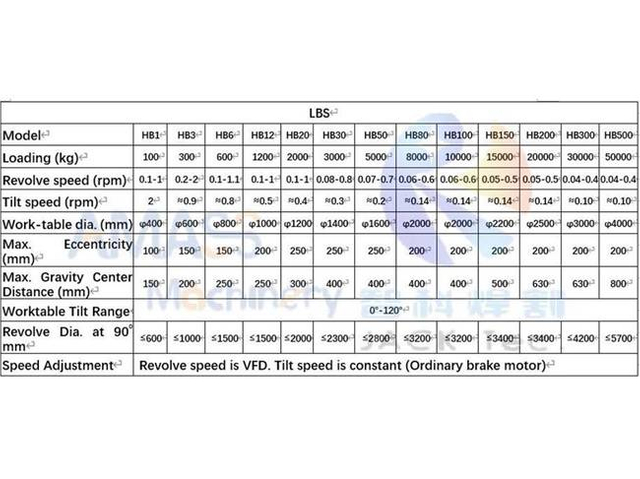

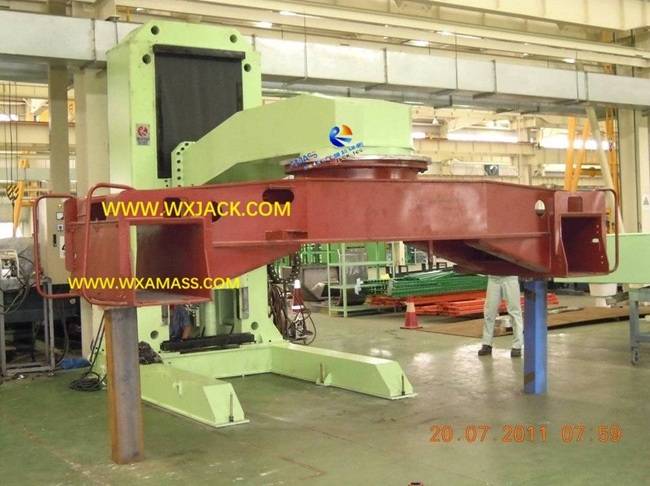

1. Технические характеристики трехосного сварочного позиционера типа L:

1) Три степени свободы со сварочным поворотным столом:

а) Бесконечное вращение 0°~360°;
б) наклон 0°~120°;
в) Вертикальное моторизованное движение вверх и вниз в пределах определенного хода;
Таким образом, это также сварочный позиционер подъемного / подъемного типа;

2) Привод сварочного поворотного стола в 3-осном сварочном позиционере типа L:

а) Вращение и наклон сварочный поворотный стол приводится в движение мотор-редуктором;
б) Высота: В Wuxi JACK произведен сварочный позиционер типа L, сварочный поворотный стол приводится в движение гидравлический цилиндр, гарантируя полную безопасность и надежную работу;

3) Типичный трехосный сварочный позиционер:

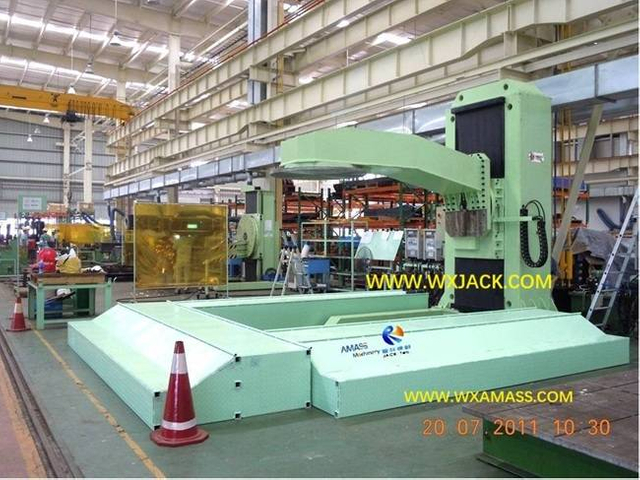

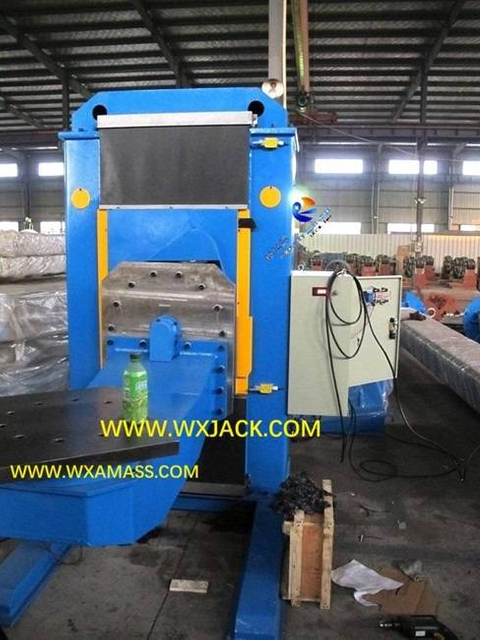

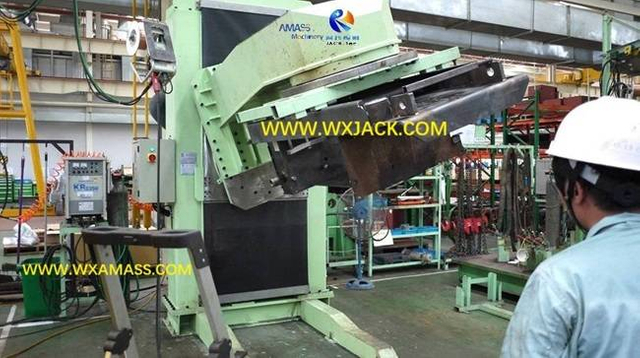

а) Подъемный сварочный манипулятор типа L;
б) Сварочный позиционер подъемного типа для головы и хвоста

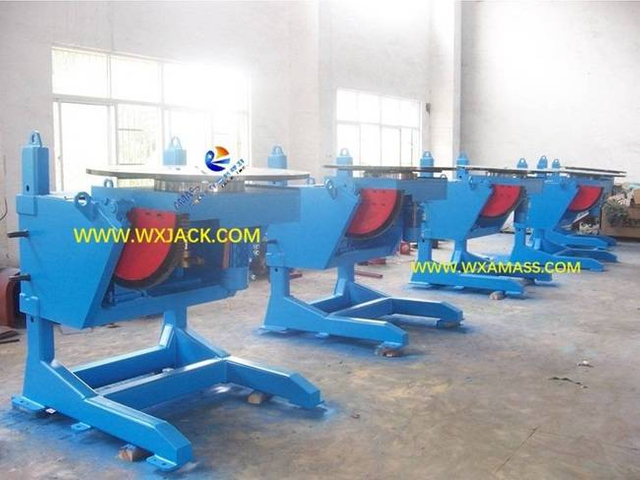

в) Сварочный позиционер с ручной регулировкой подъема, одиночный сварочный поворотный стол;
4) Применимые условия: Подходит для более длинных рабочих частей;
5) Грузоподъемность сварочного поворотного стола в подъемном сварочном позиционере типа L: 1/1,2/2/3 тонны;
6) Ход подъема сварочного поворотного стола: От 500 мм до 1500 мм.

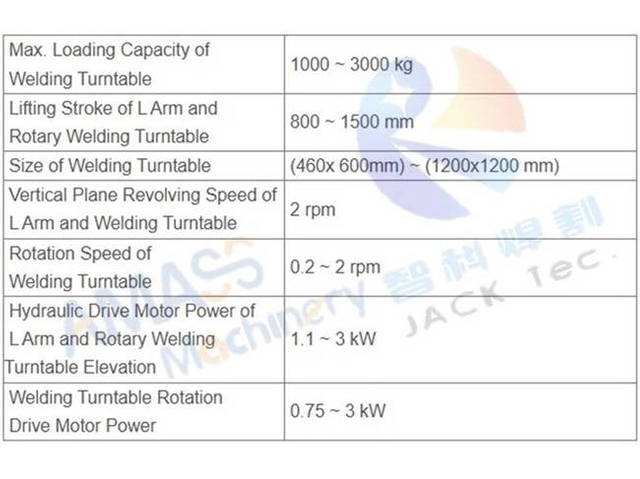

2. Технические параметры трехосного сварочного позиционера:

Макс.Грузоподъемность
Сварочный поворотный стол
1000 ~ 3000 кг
Ход подъема левой руки и
Роторный сварочный поворотный стол
800 ~ 1500 мм
Размер сварочного поворотного стола (460x600 мм) ~ (1200x1200 мм)
Скорость вращения в вертикальной плоскости
L-рука и сварочный поворотный стол
2 об/мин
Скорость вращения
Сварочный поворотный стол
0,2 ~ 2 об/мин
Мощность двигателя гидравлического привода
L-рычаг и поворотный стол для вращающейся сварки по высоте
1,1 ~ 3 кВт
Вращение поворотного стола для сварки
Мощность приводного двигателя
0,75 ~ 3 кВт

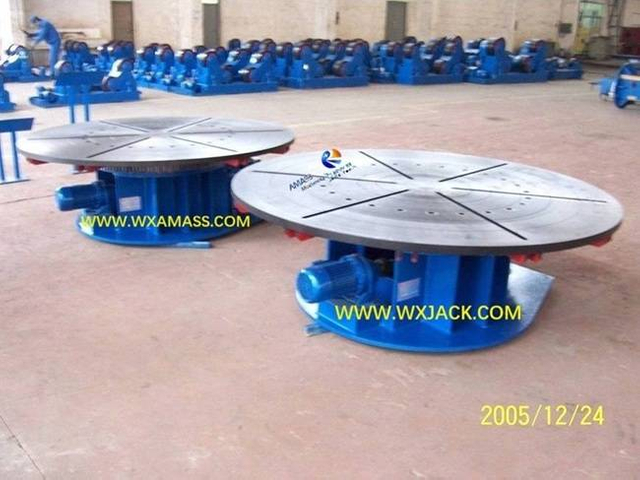

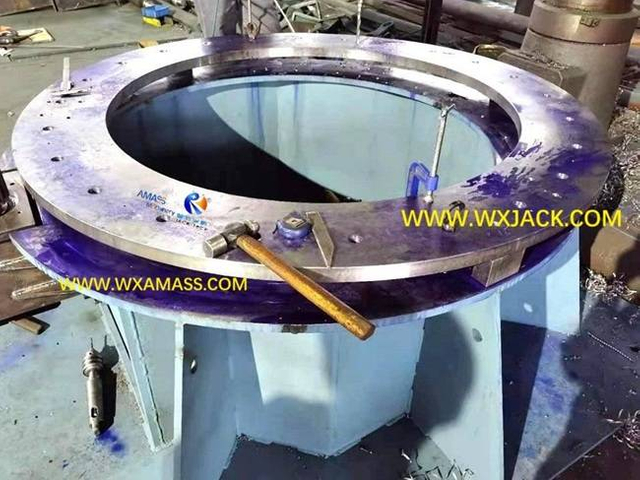

3. Одноосевой сварочный позиционер

Подробнее >>

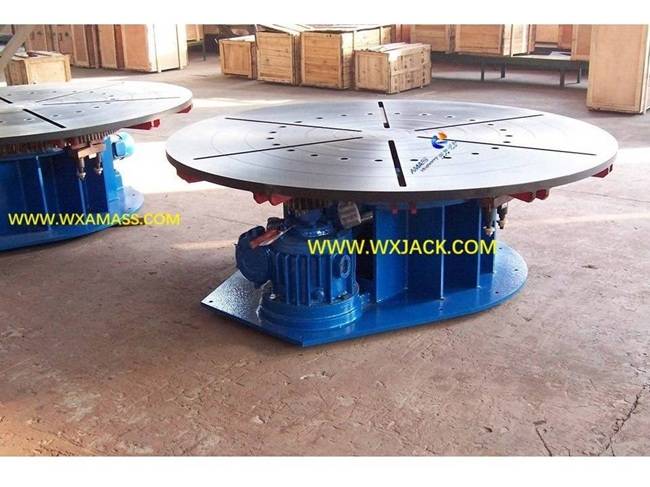

1. Область применения одноосного сварочного позиционера:

1) Единая степень свободы со сварочным поворотным столом:

Бесконечное вращение 0°~360° под моторным приводом:

а) Или Сварочный позиционер с одним поворотным столом вертикальная плоскость;

б) Или, вращающийся сварочный поворотный стол в горизонтальная плоскость;

2) Привод: Вращение сварочного поворотного стола в одноосном сварочном позиционере осуществляется с помощью мотор-редуктора;
3) Применение: В одноосном сварочном позиционере используется поворотный стол для сварки в горизонтальной плоскости с различным весом нагрузки;
4) Применимые детали: Рабочие детали с одним или несколькими проходами регулярно расположенного кольцевого сварного шва по внешней поверхности заготовок;

5) Обычная грузоподъемность сварочного поворотного стола:

а) Горизонтальная плоскость от 1 тонны до 30 тонн;
б) Вертикальная плоскость от 1 тонны до 10 тонн.



2. Технические параметры одноосного сварочного позиционера:

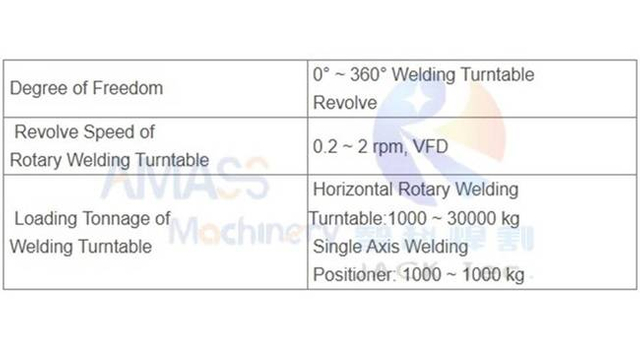

Степень свободы Поворотный стол для сварки 0 ° ~ 360 °
вращаться
Скорость вращения
Роторный сварочный поворотный стол
0,2 ~ 2 об/мин, ЧРП
Погрузка тоннажа
Сварочный поворотный стол
Поворотный стол для горизонтальной поворотной сварки: 1000 ~ 30000 кг.
Одноосная сварка
Позиционер: 1000 ~ 1000 кг

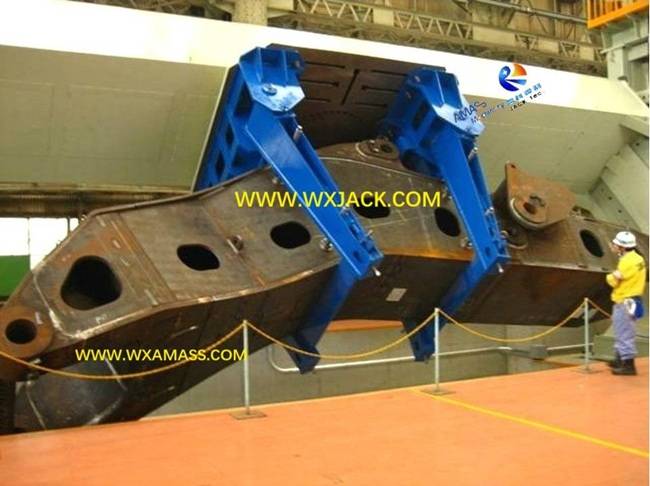

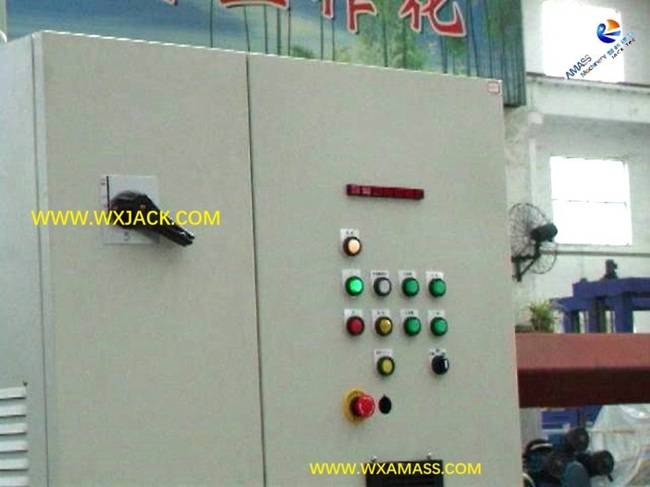

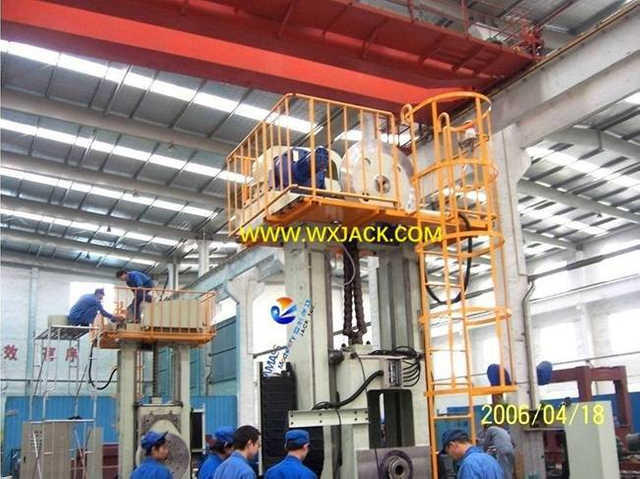

4. Позиционер для сварки головы и хвоста

Подробнее >>

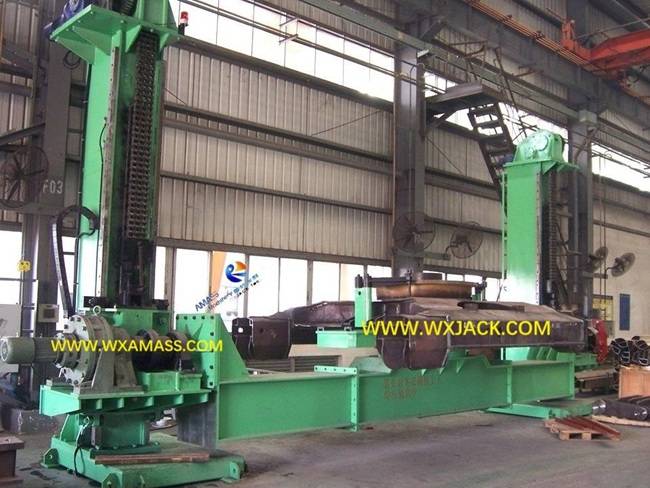

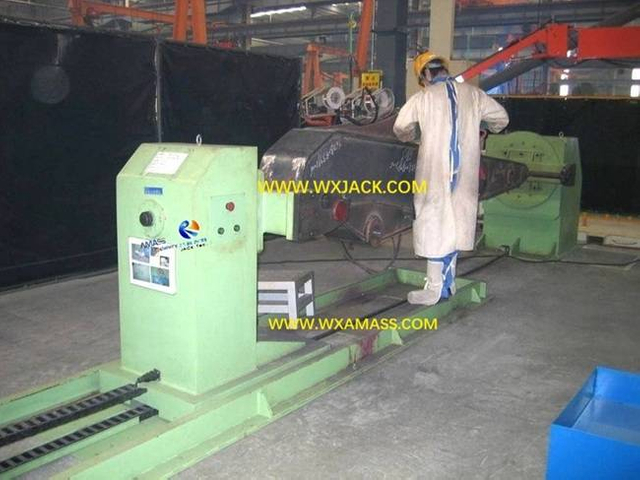

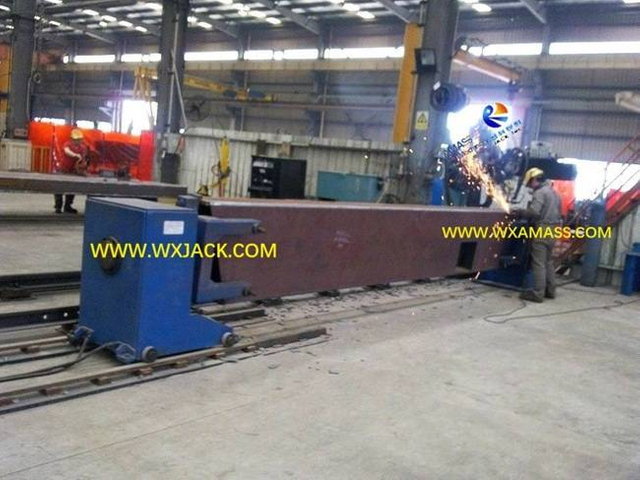

1. Конструкция сварочного позиционера головки и хвоста:

1) Особенность: В одном комплекте сварочного позиционера головки и хвоста имеется 2 комплекта вертикальных колонн, который жестко или гибко соединяет оба конца заготовок.Поэтому оборудование еще называют Двухколонный сварочный позиционер;

2) Количество сварочных поворотных столов: 2 комплекта, устанавливаемые вертикально на обоих комплектах вертикальных колонн;
3) Типы: Сварочный позиционер головки и хвоста можно разделить на фиксированная высота (без хода вверх и вниз) и подъемный тип;
4) Применение: Сварочный позиционер головки и хвоста подъемного типа берет на себя инициативу;

5) Расстояние между двумя вертикальными стойками в головном и хвостовом сварочном позиционере:

Это может быть либо:

а) Соединен с материальной горизонтальной балкой (Фиксированное расстояние);
б) Либо один комплект колонны стационарный, а другой подвижного типа (Регулируемое расстояние);

6) Ось движения в головном и хвостовом сварочном позиционере:

а) 1ул. Ось: Необходимо: Горизонтальное вращение сварочного поворотного стола на 0°~360° вдоль оси заготовки;

б) 2nd Ось: Выбор большинства: Возвышение заготовки доступно в пределах определенного хода;
в) 3р-д Ось: Вращение сварочного поворотного стола на 0°~360° вдоль радиального направления заготовки;
7) Применимые рабочие части: Длинномерные детали различной спецификации;
8) Обычная грузоподъемность сварочного поворотного стола в сварочном позиционере головной и хвостовой части: от 1 до 10 тонн.

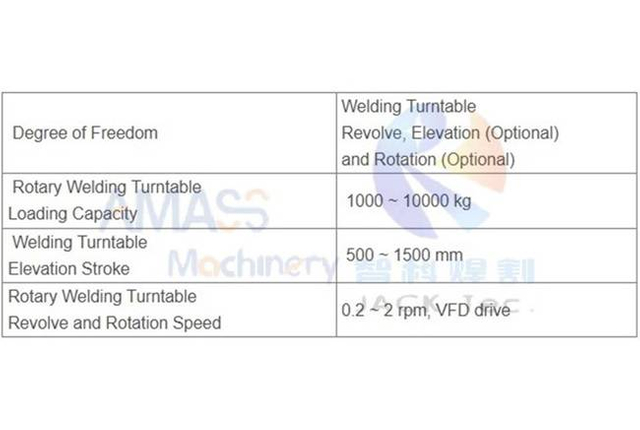

2. Технические параметры сварочного позиционера головки и хвоста:

Степень свободы Сварочный поворотный стол
Вращение, высота (необязательно)
и вращение (необязательно)
Роторный сварочный поворотный стол
Грузоподъемность
1000 ~ 10000 кг
Сварочный поворотный стол
Высота хода
500 ~ 1500 мм
Роторный сварочный поворотный стол
Вращение и скорость вращения
0,2 ~ 2 об/мин, привод VFD

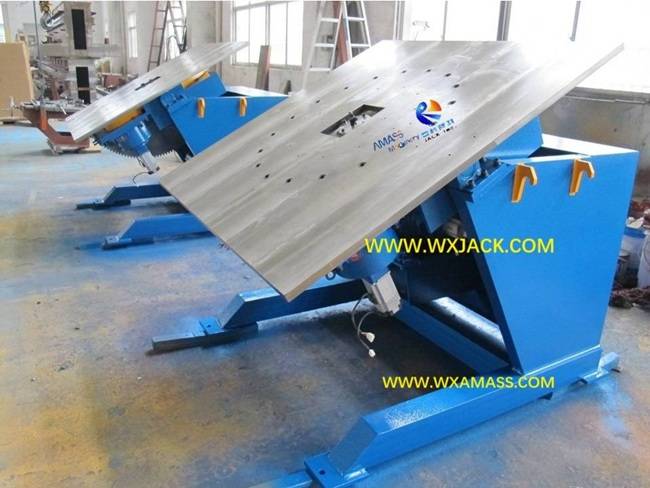

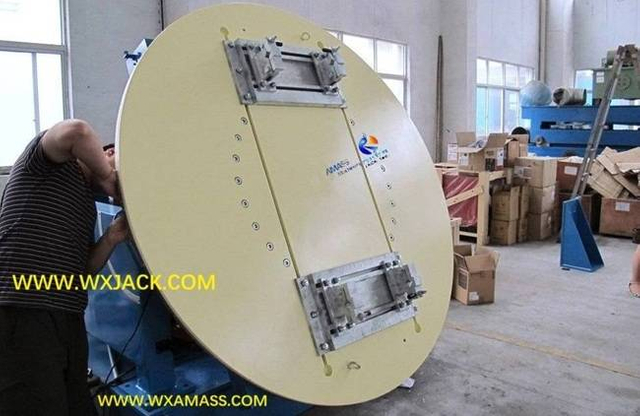

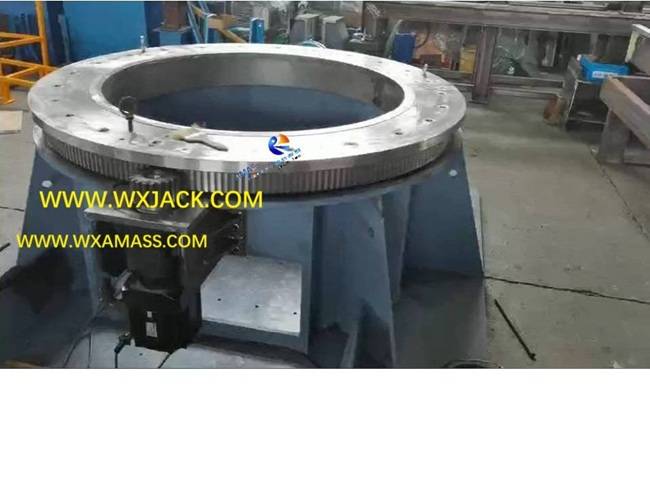

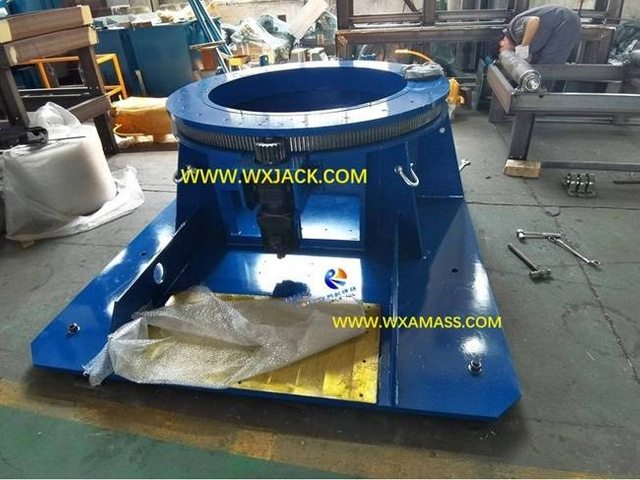

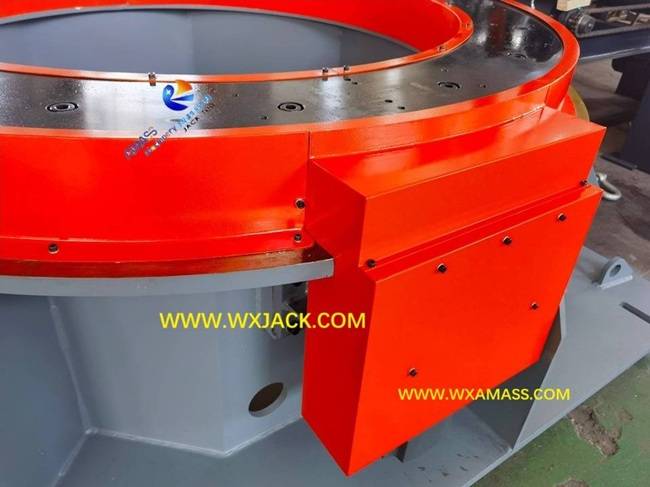

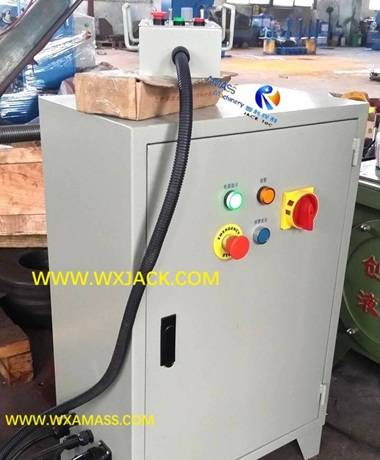

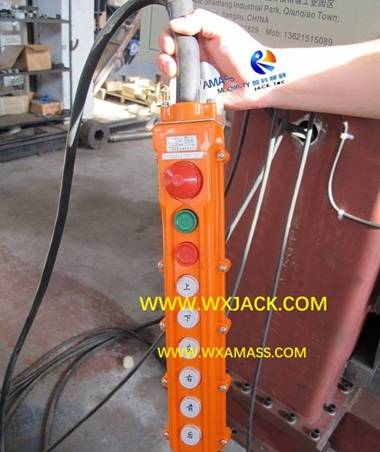

5. Сварочный позиционер с сервоприводом

Подробнее >>

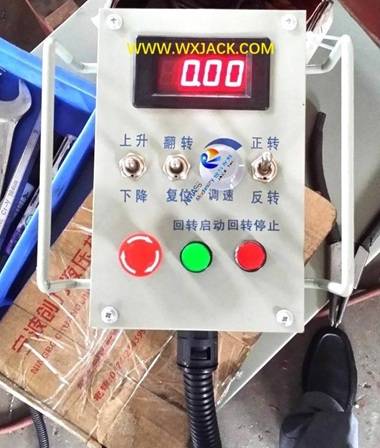

1. Особенности сварочного позиционера с сервоприводом:

1) Привод: Вращение и наклон сварочного поворотного стола приводятся в движение серводвигателем и управляются энкодером;

2) Грузоподъемность: Учитывая диапазон мощности серводвигателя, сварочный позиционер с сервоприводом предназначен для легких и средних условий эксплуатации;

3) Высокая точность сварочного позиционера с сервоприводом Wuxi JACK:

а) Вращение и наклон сварочного поворотного стола может достигать допуск точности ±0,02°;
б) Дополнительная функция подъема: Точность не такая строгая. Ключевые контрольные точки являются безопасными и синфазными;
4) Применимый сценарий: Случай применения особых требований.Один из примеров предназначен для военного использования;
5) Обычная грузоподъемность сварочного поворотного стола в сварочном позиционере с сервоприводом от 500 кг до 3 тонн.

2. Технические параметры сварочного позиционера с сервоприводом:

Макс.Грузоподъемность
Сварочный поворотный стол
500 ~ 3000 кг
Сварочный поворотный стол Revolve and
Наклонный привод
Серводвигатель

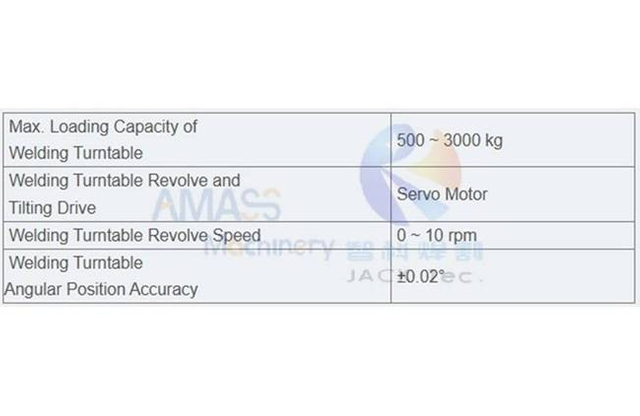

Скорость вращения поворотного стола для сварки 0 ~ 10 об/мин
Сварочный поворотный стол
Точность углового положения
±0,02°

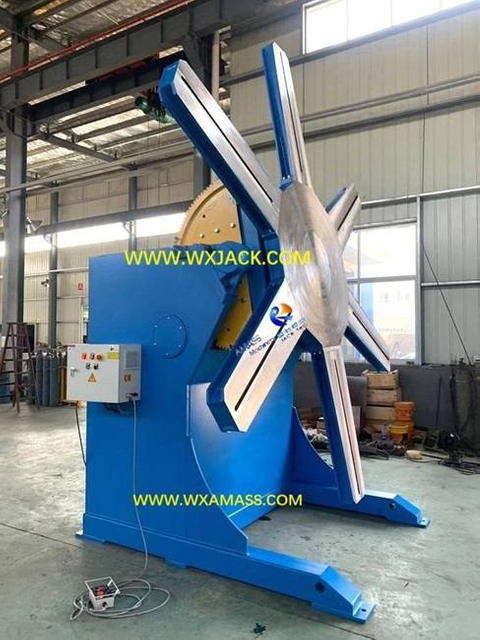

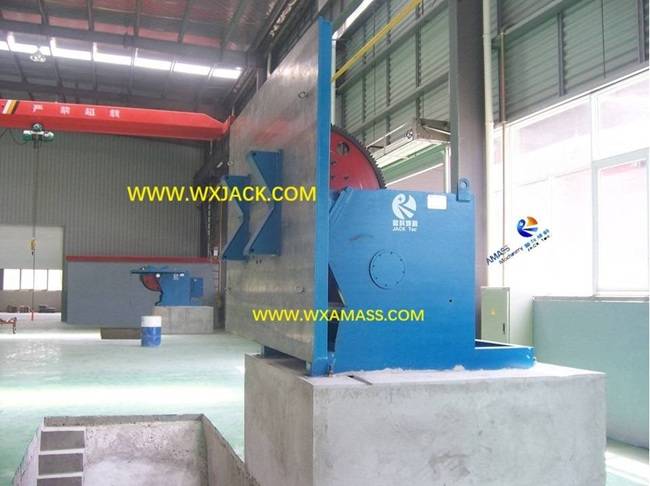

6. Специально изготовленный сварочный позиционер

Подробнее >>

1. Важность специального сварочного позиционера:

1) Определение: Сварочный поворотный стол специально разработан для конкретного использования сварочного позиционера клиентами;

2) Примеры специального сварочного позиционера:

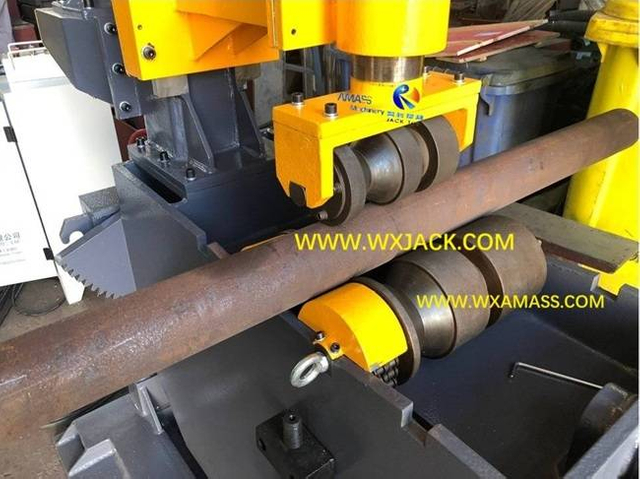

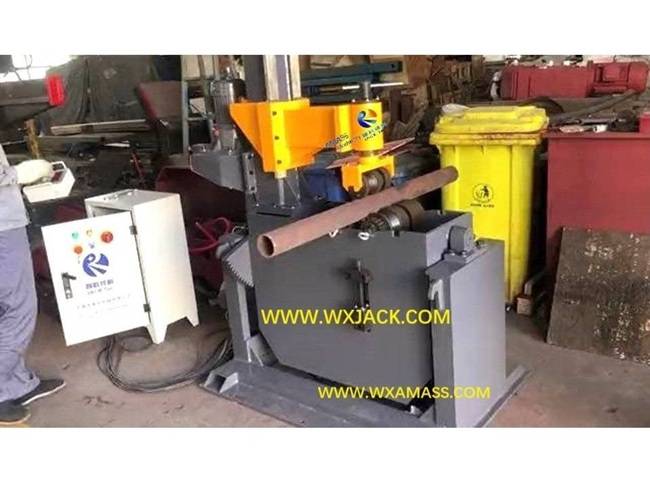

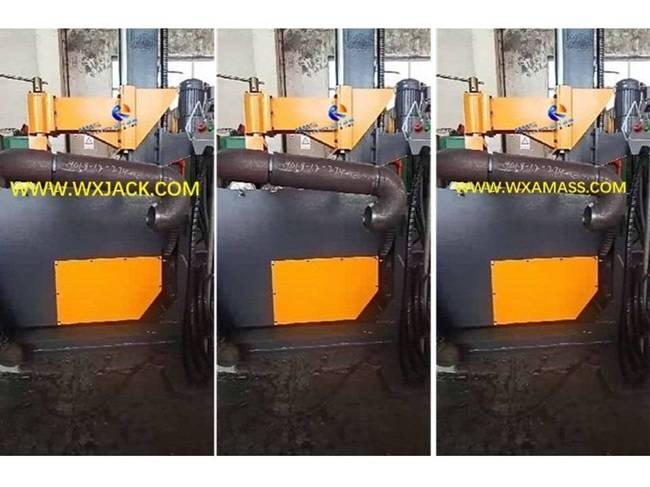

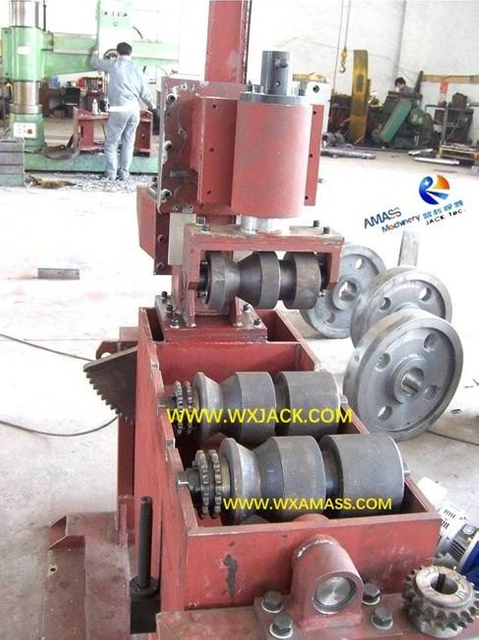

а) Модель PR с вращающимся сварочным позиционером для труб, сочетающим в себе принцип работы сварочного позиционера и сварочного вращателя;

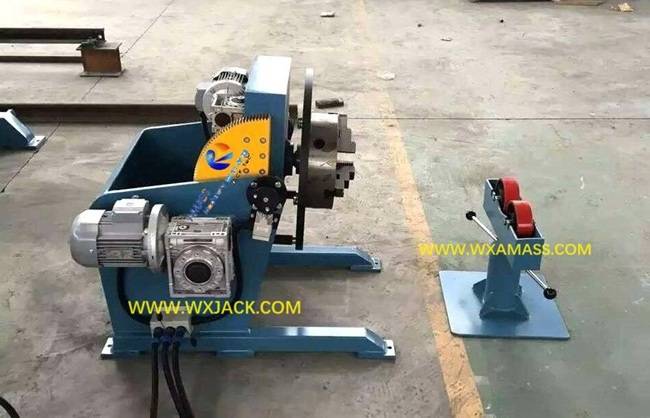

б) Сварочное приспособление типа Сварочный позиционер с ручным или моторным приводом поворотного стола;

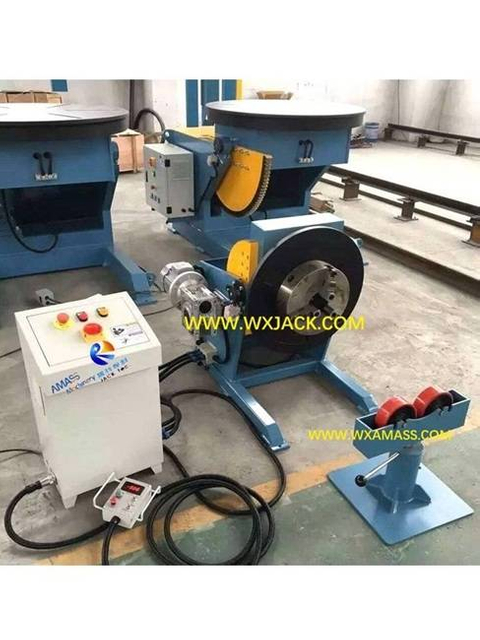

в) Сверхлегкий сварочный позиционер грузоподъемностью, например 200 кг;
г) Особые требования к вращающемуся сварочному позиционеру поворотного стола;
д) Сверхмощный сварочный поворотный стол, подъемный вращающийся сварочный позиционер головки и хвоста;
3) Значение: Возможность разработки специального сварочного позиционера отражает всеобъемлющую техническую мощь компании-поставщика.



2. Технические параметры специального сварочного позиционера:

Ниже приведены технические параметры специального сварочного позиционера PR для сварки труб:
Применимый диапазон диаметров труб 60 ~ 800 мм для PR24
80 ~ 1200 мм для ПР40
Сварочный токарный валок
Скорость вращения
0,09 ~ 0,9 об/мин
Сварочный токарный валок Revolve 0° ~ 360°
Сварка Токарная обработка Наклонный валок -45° ~ +45°
Верхний поворот, рулон, ход вниз 510 мм

Широкое применение сварочного позиционера Сварочный поворотный стол

1. Прикладные отрасли: Основной задачей роторного сварочного позиционера является сварка элементов конструкций всех размеров/конструкций и веса, что наиболее широко применяется в: строительной технике/инженерном машиностроении/автомобильной промышленности и автомобильной промышленности/котлах/сосудах под давлением/нефтехимическом/электрическом машиностроении. ;

2. Преимущества сварочного поворотного стола:

1) Наилучшее и стабильное качество сварки: Путем вращения/наклона/подъёма рабочих частей сварочный шов и положение заготовок можно отрегулировать до оптимальной ориентации, гарантируя постоянную контролируемую производительность сварки;
2) Идеальное эргономическое состояние: Оператор и сварочное оборудование позволяют выполнять сварочные работы на элементах конструкции в максимально комфортных и удобных для пользователя условиях;
3) Производительность высшего уровня: Настраивая заготовки в наилучшем положении, эффективность работы сварочного позиционера можно поднять до наилучшего уровня;

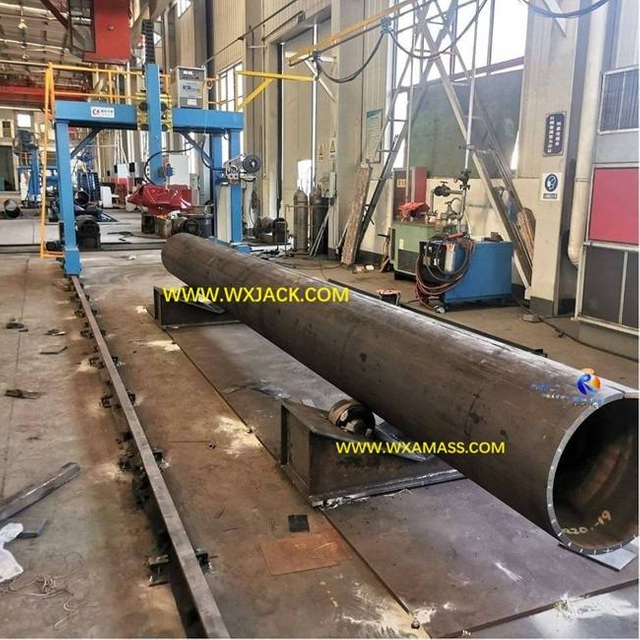

3. Сопутствующее сварочное оборудование со сварочным позиционером:

На практике сварочный позиционер часто работает с другим сварочным оборудованием:

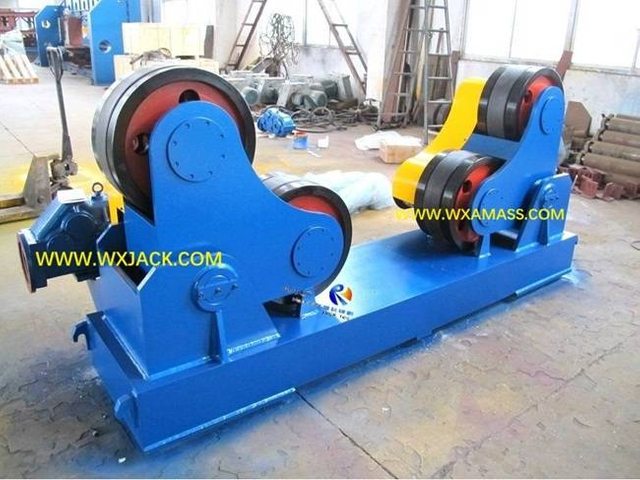

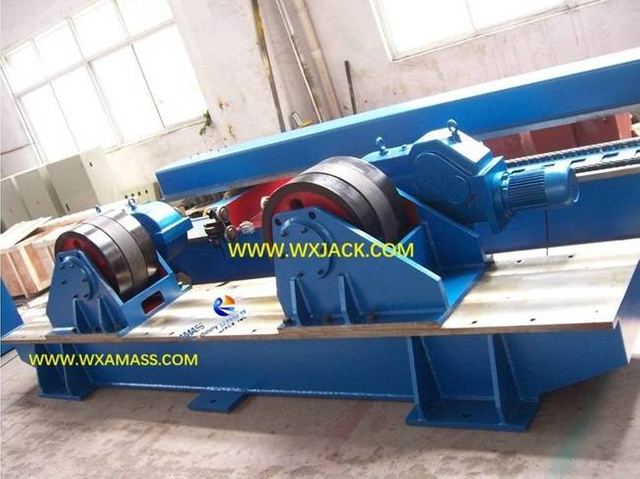

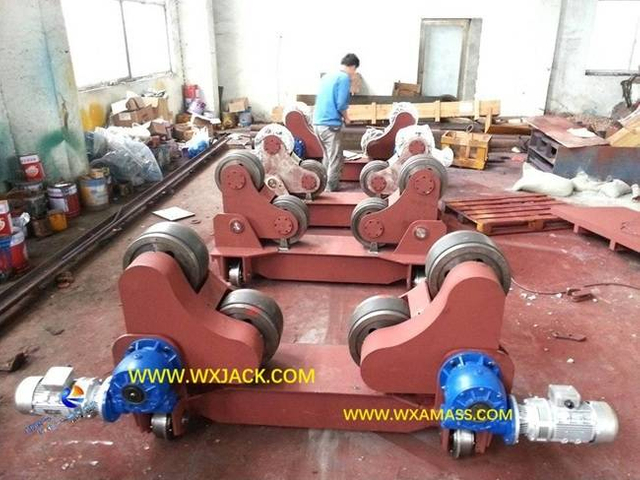

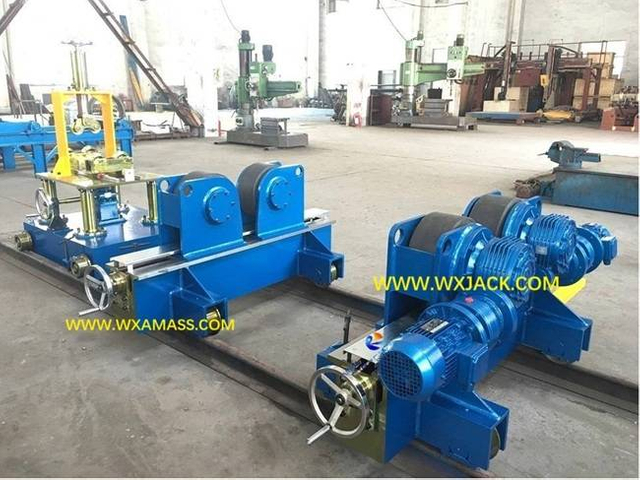

1) Сварочный ротатор (сварочный ролик);

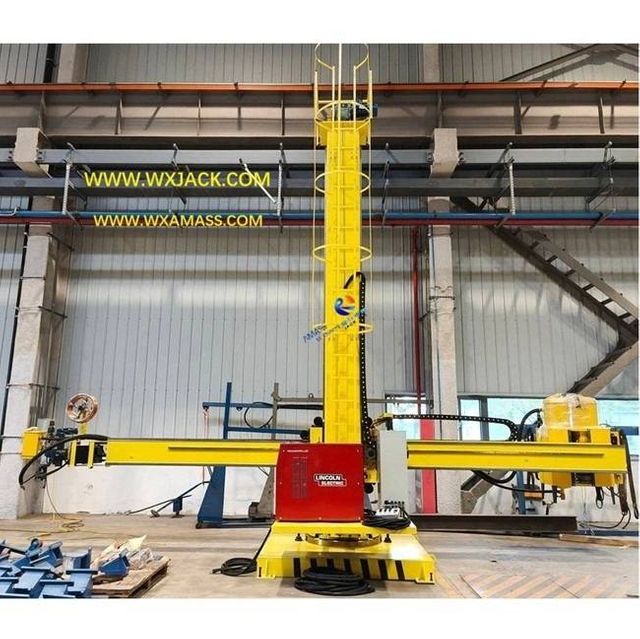

2) Сварочный манипулятор (сварочная колонна и стрела);
3) Сварочный робот;
4) Сварочное оборудование специального назначения;
Это сварочное оборудование и сварочный манипулятор могут быть объединены в различные сварочные центры, изготовленные по индивидуальному заказу;

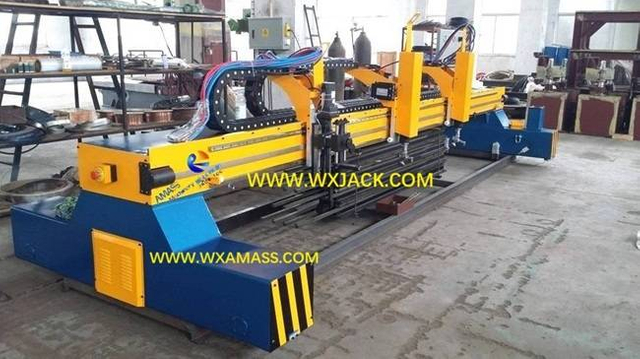

4. Оборудование аналогичных функций со сварочным позиционером: Переворотное оборудование для заготовок стальных конструкций различной конструкции/конструкции и грузоподъемности.

01

02

03

Принцип работы сварочного позиционера и поворотного стола типа Wuxi JACK L

Конструкция и принцип работы сварочного позиционера

Подробнее >>

В качестве примера мы возьмем подъемный сварочный позиционер типа L модели LBS30, который имеет сварочный поворотный стол грузоподъемностью 3 тонны, чтобы объяснить, как работает сварочное оборудование:

1. Конструкция и принцип работы подъемного сварочного позиционера типа L:

1) Чтобы получить наиболее желаемое положение при сварке больших заготовок большой длины, в наборе подъемного сварочного позиционера модели LBS предусмотрены три степени свободы.Показано ниже:

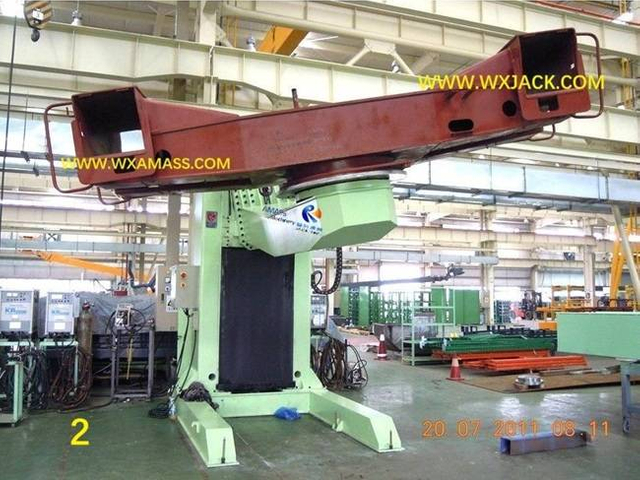

2) Эскиз сварочного позиционера типа Wuxi JACK LBS30 L:

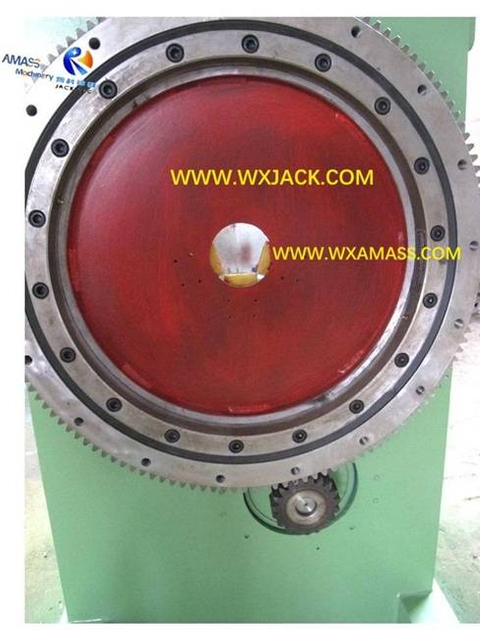

2. Бесконечное вращение сварочного поворотного стола на 0°~360° в подъемном сварочном позиционере типа L:

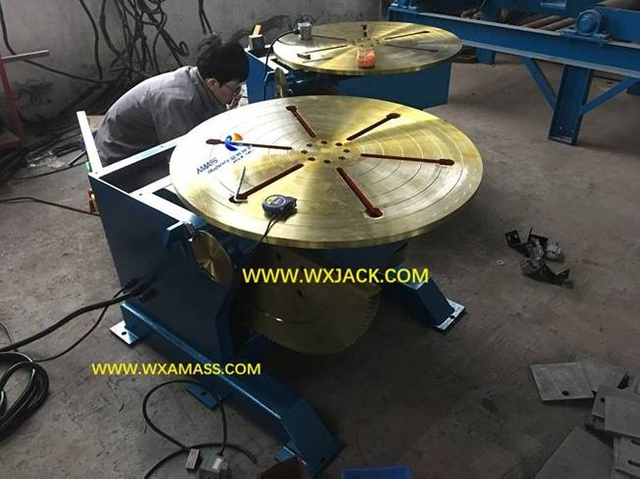

Фото 1:
1) Роль: В сварочном позиционере вращающийся сварочный поворотный стол приводит заготовку в движение и одновременно с ней выполняется сварка;
2) Ориентация вращения — вдоль поворотного подшипника сварочного поворотного стола;

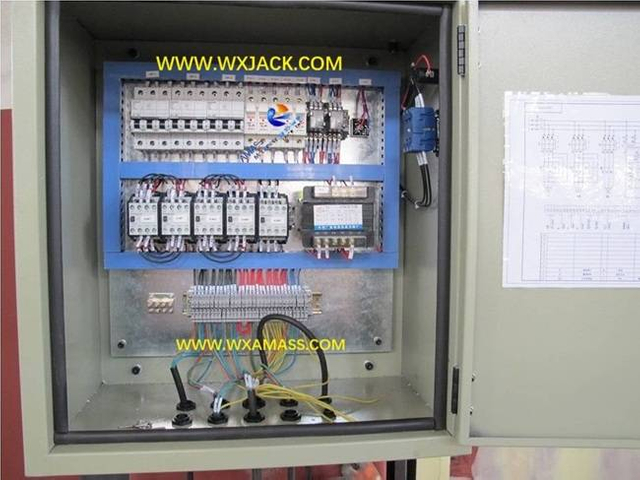

3) Линейная скорость: Таким образом, скорость вращения сварочного поворотного стола также является скоростью сварки сварочного позиционера, которая регулируется с помощью инвертора переменного тока;

4) Способ привода поворотного стола для сварки:

а) В обычном сварочном позиционере вращение поворотного стола приводится в движение обычным мотор-редуктором переменного тока;
б) В сварочном позиционере с сервоприводом вращение поворотного стола приводится в движение редуктором серводвигателя;
5) Заготовка безопасна: Рабочие части закрепляются в рядах Т-образных пазов на верхней поверхности сварочного поворотного стола во время работы сварочного позиционера типа L.

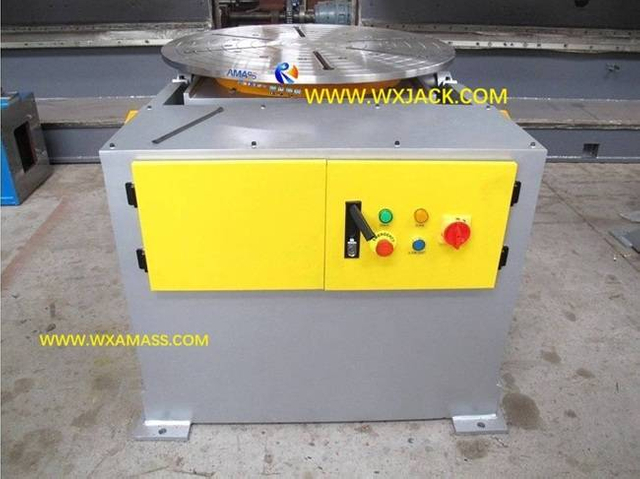

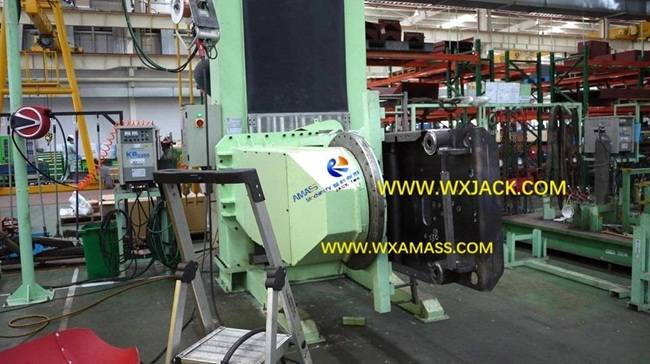

3. Вращение сварочного поворотного стола на 0°~360° в подъемном сварочном позиционере типа L:

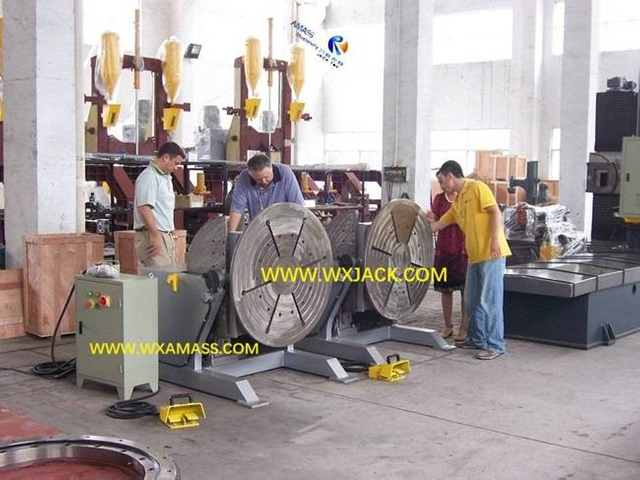

Фото 2:

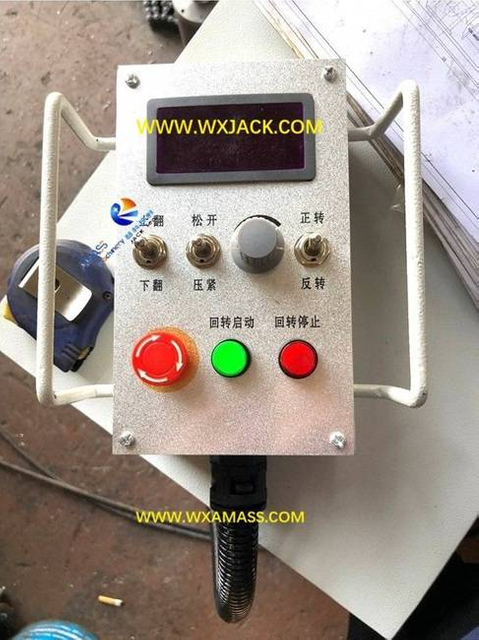

1) Роль: Управляйте ориентацией сварочного поворотного стола (следовательно, заготовки) в наилучшее положение;
2) Ориентация вращения — вдоль поворотной опоры L-образного рычага;
3) Линейная скорость: В сварочном позиционере скорость вращения сварочного поворотного стола постоянна, если у заказчика нет особых требований;

4) Приводной путь вращения сварочного поворотного стола:

а) В обычном сварочном позиционере вращение сварочного поворотного стола (и наклон) приводится в движение обычным мотор-редуктором переменного тока;
б) В сварочном позиционере с сервоприводом вращение поворотного стола (и наклон) осуществляется с помощью редуктора серводвигателя;

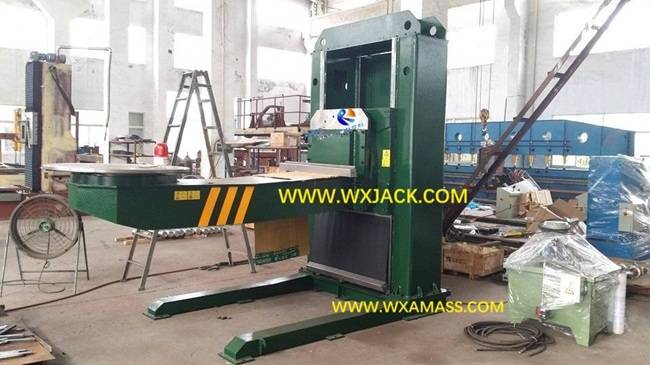

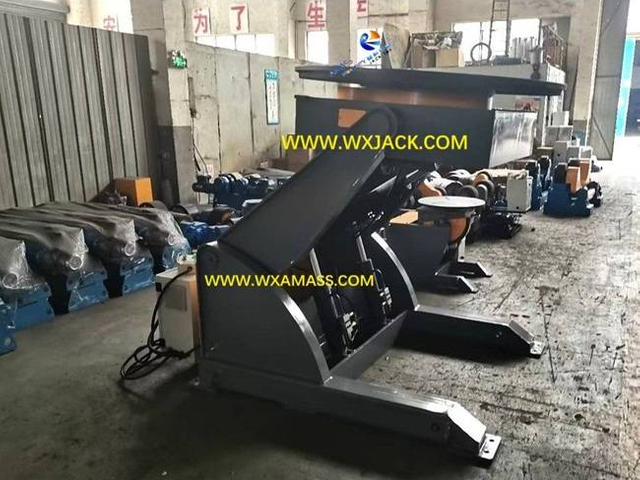

4. Подъем L-образного рычага и сварочного поворотного стола в подъемном сварочном позиционере типа L:

Фото 3:
1) Роль: Возможность использования большой длины рабочих частей;
2) Путь проезда: В Уси компания JACK поставила подъемный сварочный позиционер типа L, подъем и опускание сварочного поворотного стола приводятся в движение масляными цилиндрами гидравлической системы.. Это может гарантировать подъем заготовки с максимальной степенью безопасности и надежной работы;
3) Ход подъема Длина L-образного рычага и сварочного поворотного стола зависит от размера заготовки.Для модели LBS30 с подъемным сварочным позиционером типа L ход подъема составляет 1500 мм.

Другие серии продуктов, которыми мы владеем, помимо сварочного позиционера

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0

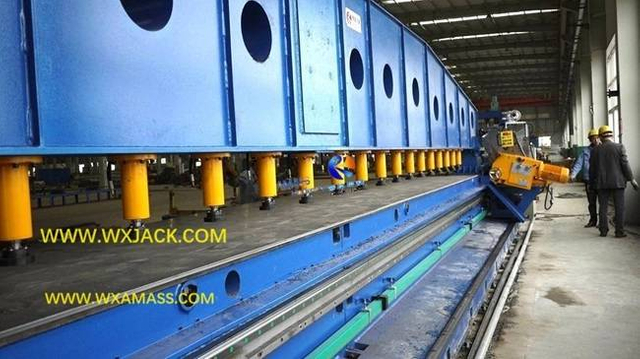

A. Расширенная функция вспомогательной системы загрузки для ежедневной эксплуатации крупногабаритного фрезерного станка SXBJ-16:
B. Конструкция и принцип работы автоматических вспомогательных погрузочных кронштейнов с гидравлическим приводом в оборудовании для фрезерования кромок крупногабаритных листов:
C. Использование крупногабаритного фрезерного станка SXBJ-16:
D. Технические параметры крупногабаритного фрезерного станка SXBJ-16:
0
0
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0

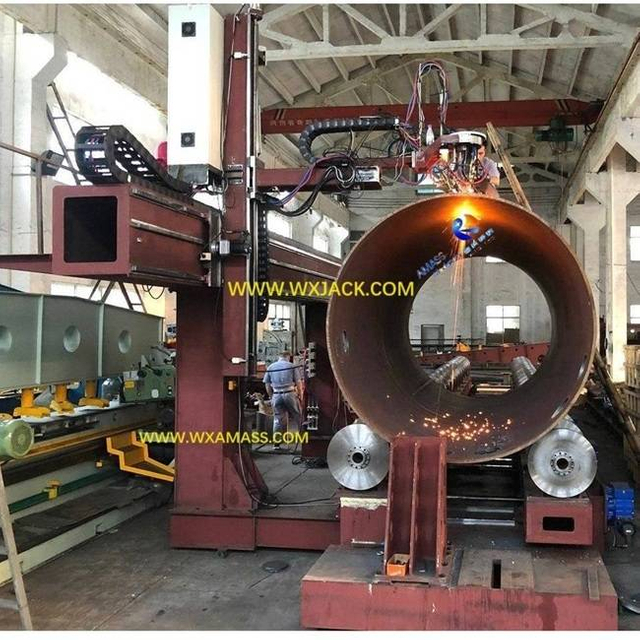

A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Блоги о сварочных позиционерах

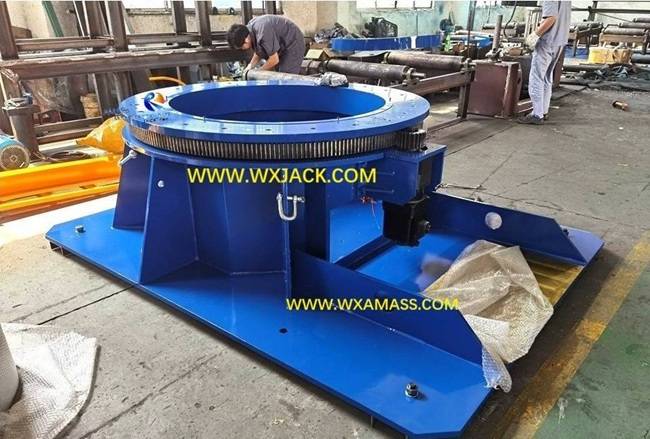

  • 3 комплекта высокоточных поворотных столов с сервоприводом для 2 клиентов, доставленные Wuxi JACK
    Краткое описание применения и состава высокоточного поворотного стола с сервоприводом; Конструкция и использование трехкулачкового патрона, собранного на поворотном столе; Технический обзор высокоточного сварочного поворотного стола с сервоприводом; Краткое описание поворотного стола Wuxi JACK и другой продукции Читать Далее
  • Перспективы развития сварочного позиционера
    Определение и функции сварочного позиционера. Сварочный поворотный стол; Основная категория оборудования для сварочного позиционирования; Перспективы развития сварочного поворотного стола; Как правильно выбрать сварочный позиционер Поворотный сварочный стол; Обзор сварочного позиционера Wuxi JACK Читать Далее
  • Обзор типов сварочных позиционеров и их выбор
    Тема этого блога о сварочном позиционере: 1) Важность: Сварочный позиционер — это очень важное сварочное оборудование, которое широко используется в различных отраслях промышленности для изготовления различных видов заготовок; 2) Специальность: из-за таких разнообразных структур заготовки и корр Читать Далее
Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
