Рабочее видео Wuxi JACK

Кромкофрезерный станок общего назначения

Панель навигации на "Рабочее видео универсального кромкофрезерного станка"

Резюме по кромкофрезерному станку общего назначения

1. Функции универсального кромкофрезерного станка:

1) Используя фрезерную головку в качестве обрабатывающего устройства, универсальный кромкофрезерный станок предназначен для выполнения сварочных канавок различных типов на кромках металлической пластины.Большинство из них на пластинах из углеродистой стали;
2) Обычные видимые сварочные канавки, полученные на универсальном кромкофрезерном станке, могут быть типа с верхней кромкой, с нижней кромкой или совмещенными обоими или с прямой кромкой.Пожалуйста, проверьте ниже:

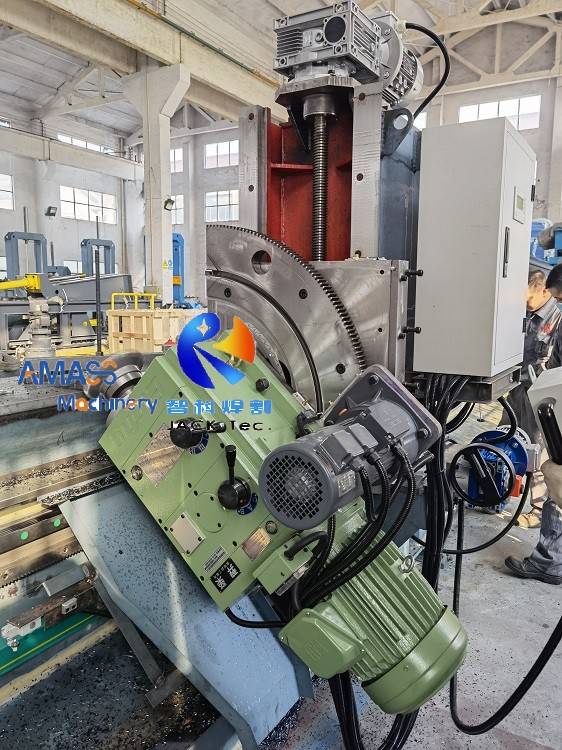

Рис.1 Кромкофрезерный станок




3) Кусок стальной пластины с прямым краем и фрезерной головкой на универсальном фрезерном станке Wuxi JACK:

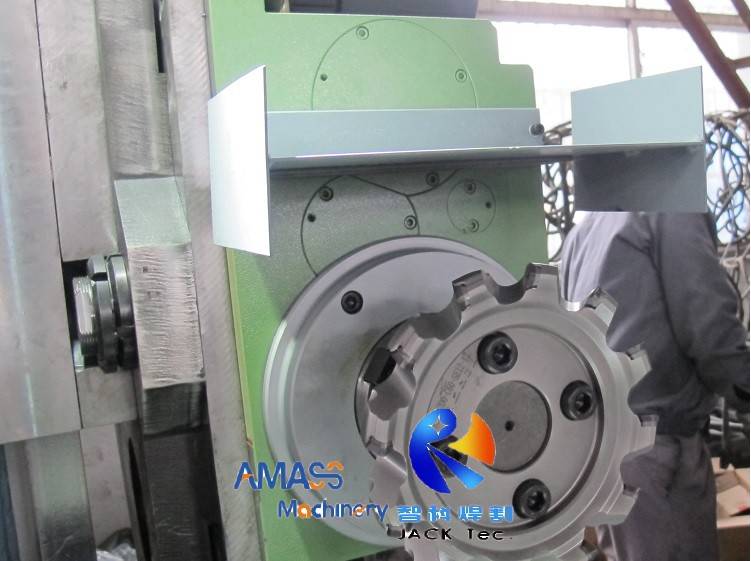

Рис. 2. Кромкофрезерный станок 15.





2. Классификация кромкофрезерных станков общего назначения:

1) Наиболее часто применяемый способ классификации фрезерных станков для кромок пластин - это серия XBJ с одной головкой и серия SXBJ с двойной головкой;
2) Или станок общего назначения по сравнению со специальным фрезерным станком для кромок пластин;

3) Для подробного ознакомления с семейством продуктов для фрезерования кромок пластин:

a) Кромкофрезерный станок ;
b) Кромкофрезерный станок общего назначения ;
c) Кромкофрезерный станок с двумя головками и длинным ходом Кромкофрезерный станок ;
d) с расширенной конфигурацией

Цель страницы рабочего видео станка для фрезерования кромок общего назначения

Вы можете просмотреть 6-7 рабочих видеороликов о различных моделях станков для снятия кромок с пластин Wuxi JACK на каждой из 4 страниц, указанных выше.Эта страница предназначена специально для представления большего количества видеороликов о фрезерном станке Wuxi JACK Edge, чтобы дать более интуитивно понятное представление об оборудовании.



Есть 4 тематические страницы для показа большого количества рабочих видеороликов Wuxi JACK Plate Edge Milling Machine:

1) Рабочее видео кромкофрезерного станка ;
2) Рабочее видео кромкофрезерного станка общего назначения;( Эта страница )
3) Рабочее видео кромкофрезерного станка с двумя головками ;
4) Рабочее видео кромкофрезерного станка расширенной конфигурации.



На этой странице мы разделяем рабочие видеоролики о фрезерном станке Wuxi JACK с точки зрения ввода его функциональной группы в , эксплуатацию , на объекте заказчика и сильных сторон продукта Wuxi JACK ..

Рабочее видео изготовления верхней и/или прямой сварной канавки на кромкофрезерном станке общего назначения

1) На видео угол обработки канавок верхней кромки на этом наборе кромкофрезерных станков Wuxi JACK SXBJ-15 составляет общего назначения 44° , что контролируется и отображается одновременно в 3 элементах : ЧМИ (человеко-машинный интерфейс), аппаратный угол линейка и цифровой дисплей на задней стороне фрезерной головки , оснащенные краевым фрезерным станком;
2) Скорость снятия фаски в то время составляла 340 мм/мин., как вы можете узнать по мигающему счетчику в подвесном пульте управления.В Wuxi JACK Plate Edge Milling Machine для удобства работы каждая часть фрезерной головки и каретки оснащена индивидуальным подвесным пультом управления..

1) Видео для снятия фаски с верхней кромки в этом видео было снято с гораздо более близкого расстояния , чем предыдущее видео, на том же самом станке Wuxi JACK SXBJ-15 для фрезерования кромок листа .Таким образом, вы можете наблюдать за работой лезвия торцевателя и качеством готовой обработки ; более четко
2) Уникальность этого комплекта кромкофрезерных станков заключается в чрезвычайно широком диапазоне углов фрезерования : оба комплекта фрезерных головок можно регулировать в диапазоне от -45° до +45° .Для сравнения, в обычном двумя головками одна головка находится углом 0° ~ +45° , а другая -45° ~ 0° . ;
под фрезерования кромок с станке для Машина может выполнять как верхнюю, так и нижнюю фаску , обеспечивая более гибкую и эффективную работу машины для скашивания кромок.

1) На видео показан стандартный кромкофрезерный станок Wuxi JACK XBJ-6 общего назначения.Его фрезерная головка проверялась на производительность с помощью торцевой фрезеровки по прямой кромке . ;
2) Изготовление канавки по прямой кромке является первым шагом в процессе испытаний фрезерной головки при изготовлении станка для снятия кромок с пластин.

1) Отличительной особенностью фрезерного станка для снятия фаски Wuxi JACK SXBJ-3 является угол фрезерования : 75° ;
2) Мы знаем, что стандартный и популярный диапазон углов для снятия фаски на кромкофрезерном станке общего назначения составляет 0° . ~45° ;
3) Для сравнения, заказчик этого конкретного набора станков для снятия кромок SXBJ-3 , изготовленных по индивидуальному заказу, запросил скашивание кромок под углом до 75°.Итак, как вы можете видеть на фотографии, диапазон обработки фрезерной головки, работающей вниз, в этом наборе станков для фрезерования кромок пластин составляет 0 ° ~ 80 ° ..

Рабочее видео изготовления нижней сварочной канавки на универсальном кромкофрезерном станке

1) Вообще говоря, если фрезерная головка не является специальным типом, скашивание нижней кромки доступно только на фрезерном станке с двойной головкой ;
2) В этом видео на SXBJ-125 для обработки кромок листов. заводе JACK в Уси проходили испытания комплекта фрезерного станка Фрезерная головка изготовлена ​​специально : она может обрабатывать как верхнюю, так и нижнюю кромку стального листа.Тем не менее, в этом наборе станков для снятия фаски с плиты есть 2 фрезерные головки;
3) Из видео видно, что образец был обработан уже по верхней кромке.Это обычная практика при работе на станке для фрезерования кромок пластин: последовательность снятия фаски на стальных пластинах : сначала верхняя, затем прямая, затем нижняя кромка.

1) Это видео о том же станке для фрезерования кромок листа Wuxi JACK SXBJ-125 во время снятия фаски с нижней кромки было снято с другой стороны фрезерной головки из предыдущего видео;
2) При съемке с более короткого расстояния вы можете проверить гладкость обработанной поверхности на заготовке , доставленной из этого набора станков для снятия кромок;
3) Вы также можете проверить другую часть фрезерной головки , установленную в этом наборе кромкофрезерных станков с двумя головками SXBJ-125, на дальнем расстоянии. Макс.ход фрезерования кромок на составляет 12,5 м. кромкофрезерном станке .

Рабочее видео запуска универсального кромкофрезерного станка Wuxi JACK во время его производства

1) На видео показан комплект фрезерного станка SXBJ-18 для обработки кромок листа, произведенного на предприятии Wuxi JACK.Шаг в видео состоял в том, чтобы примерить домкраты для прессования заготовок с гидравлическим приводом . ;
2) Из видео видно, что ряд направленных вниз домкратов для в нижней части прижимной балки фрезерного станка установлен надежного удержания стального листа во время работы;
3) Каждый из домкратов имеет сферический конец , обеспечивающий наилучшую защиту стальной пластины, зажатой в станке для фрезерования кромок.

1) В этом коротком видео показано , как фрезерная головка и ее каретка движутся вдоль рабочего стола на холостом ходу на станках для фрезерования кромок пластин серий Wuxi JACK XBJ и SXBJ ;
2) В начале или конце операции фрезерования кромок фрезерная головка и ее каретка перемещаются в целевое положение или исходное положение с более высокой и фиксированной скоростью , обычно 4000 мм/мин. на станке для снятия фаски с пластин.

1) Из этого видео вы можете найти накладку над лезвием торцевателя в станках для фрезерования кромок пластин серий Wuxi JACK XBJ и SXBJ ;
2) Как мы знаем, во время работы машины для снятия фаски с плиты образуется достаточное количество лома и мусора , а также брызг, образующихся в процессе;
3) Чтобы обеспечить наилучшую защиту рабочих органов кромкофрезерного станка, помимо бункера для направления мусора, для основного рабочего узла торцовочного лезвия особая , защита имеет жизненно важное значение для поддержания высоких стандартных характеристик кромкообрезного станка в долгосрочной перспективе. .

1) Это видео было снято в мастерской Wuxi JACK на готовом фрезерном станке SXBJ-9 ;
2) Здесь «законченный» относится к тому , что этот набор станков для снятия фаски с пластин прошел этапы сборки , , проверки и уже окрашены .Теперь, накануне отгрузки, кромкофрезерный станок снова подтвердил свою нормальную работу ;
. 3) Из видео можно узнать, что скос верхней кромки в кромкофрезерном станке выполнялся со скоростью 390~400 . мм/мин.

Рабочее видео универсального кромкофрезерного станка Wuxi JACK, работающего в мастерской заказчика

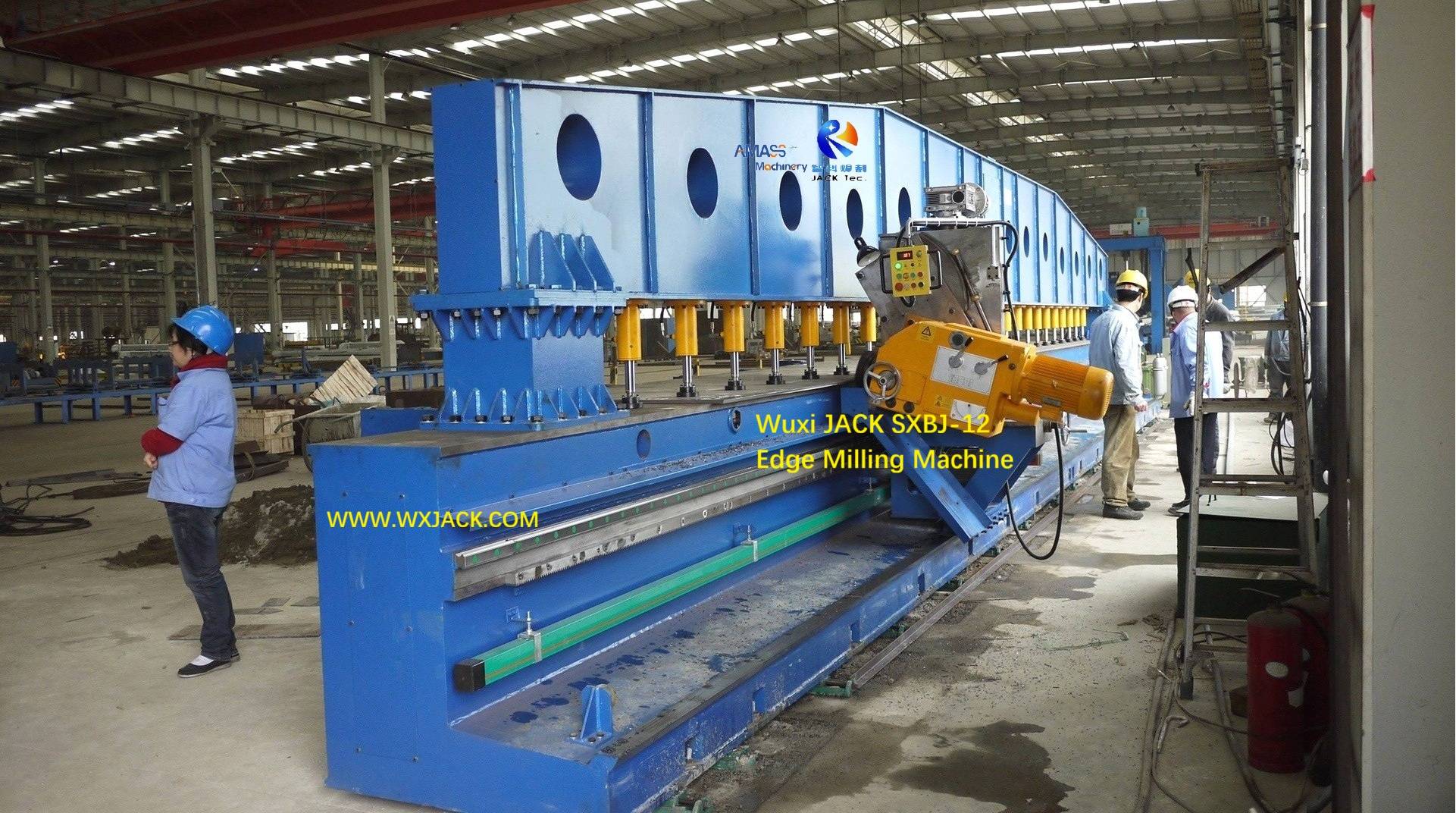

1) Это видео было снято во Вьетнамской судостроительной компании на станке Wuxi JACK производства SXBJ-12 , который работал на открытом воздухе под навесом;
2) Модель SXBJ-12 означает, что этот комплект кромкофрезерного станка имеет 2 части фрезерной головки;
3) Его отличие от других «обычных» станков для фрезерования кромок с двойными головками заключается в том, что, как вы можете видеть из видео, 2 части фрезерной головки и ее каретка собраны с обеих сторон станка для снятия фаски рабочего стола симметрично, вместо этого с той же стороны;
4) Такая конструкция кромкофрезерного станка подходит для обработки стальных листов большой длины и малой ширины ..

1) Этот набор станков для фрезерования кромок пластин Wuxi JACK SXBJ-3 работал на объекте заказчика: модернизация в портовой машиностроительной компании 2 комплекта таких фрезерных станков для кромок. линии последовательно развернуты ;
2) Если вы внимательно просмотрите видео, вы можете обнаружить, что кусок стального листа, обрабатываемый на станке для снятия фаски с плиты, имеет довольно большую ширину .Во время его прохождения через производственную линию его кромки будут скошены в этих 2 комплектах фрезерных станков для кромок пластин SXBJ-3 соответственно , без необходимости поворота. ;
3) Фрезерный станок для кромок, работающий в видео, является первым комплектом две оборудование.

Рабочее видео о старшей и уникальной функции фрезерного станка Wuxi JACK для кромок пластин

1) Это видео имеет продолжительность 1 минуту и ​​5 секунд и записано при вводе в эксплуатацию на ЧМИ (человеко-машинный интерфейс) , установленном в комплекте станка для фрезерования кромок листа SXBJ-125 на предприятии Wuxi JACK;
2) Этот комплект станков для фрезерования кромок пластин должен был быть экспортирован в Россию .Итак, вы можете проверить с начала видео, что язык на сенсорном экране ЧМИ кромкообрезного станка был русским ;
3) Затем оператор переключил ввод в эксплуатацию на ЧМИ между русским и китайским . . Другие основные языки также доступны в ЧМИ кромки пластины. фрезерный станок;
4) HMI похож на мозг или центральный процессор для работы станка для фрезерования кромок пластин.К основным параметрам управления технологическим процессом относятся угол наклона фрезерной головки и торцовочного лезвия, а также скорость работы станка для снятия кромок с плиты и т. д.

1) Это видео было снято вслед за предыдущим видео , на том же этапе ввода в эксплуатацию HMI на станке Wuxi JACK SXBJ-125 для фрезерования кромок листов , который должен был быть экспортирован в Россию ;
2) Продолжительность этого видео 1 минута 37 секунд.Однако, если вы посмотрите его внимательно, вам не покажется, что видео о фрезерном станке для кромок длинное и скучное.Вместо этого, это видео о станке для снятия кромок с пластин довольно интересное ;
. 3) Оператор попробовал угол наклона фрезерной головки в обоих направлениях : нулевое положение фрезерной головки на этом фрезерном станке имеет горизонтальную ориентацию , которая была принята за ;
4) Во-первых, ключ оператора в целевом угловом положении 10° от сенсорного экрана HMI .После этого фрезерная головка станка для фрезерования кромок была повернута вверх .Цифровой дисплей на задней стороне фрезерной головки отображал фактическое угловое положение фрезерной головки: 10°;
5) Затем, после возврата к 0°, фрезерная головка кромкофрезерного станка была опробована на -10° в направлении вращения вниз.

1) В зависимости от допустимого хода фрезерования кромок станка для фрезерования кромок листового металла имеется от 3 до 6 комплектов погрузочно-разгрузочных стоек в группе дополнительных систем обработки заготовок, которыми оборудованы фрезерные станки для фрезерования кромок листового металла серий XBJ и SXBJ ;
2) И, как мы представили, эта мощная и гениальная рабочая группа по проектированию является одной из сильных особенностей, которые отличают поставленный Wuxi JACK фрезерный станок для кромок от оборудования других поставщиков на рынке;
3) Во время изготовления станка для снятия кромок с пластин каждая из погрузочно-разгрузочных стоек будет опробована отдельно для подтверждения ее нормальной работы, а затем объединена в единую рабочую группу для доставки станка для фрезерования кромок листов.

1) Это видео было снято на стационарном станке общего назначения с двумя головками SXBJ-125 в мастерской Wuxi JACK.Это было сделано, когда машина для снятия фаски с пластин не работала .Целью ролика было показать внешний вид рабочих групп в кромкофрезерном станке;
2) Как инсайдер на фрезерном станке для кромок, первое впечатление, которое вы можете получить, это ориентация двух комплектов фрезерных головок : обе фрезерные головки были остановлены в положении для снятия фаски снизу , вместо одного для снятия фаски сверху, а другое для скашивания нижней кромки на обычном станке для фрезерования кромок пластин;
3) Причина в том, что обе фрезерные головки в этом наборе изготовленных по индивидуальному заказу станков для фрезерования кромок пластин имеют диапазон наклона, комбинированный с верхним и нижним скосом: -45° ~ +45° ;
4) Затем вы можете проверить HMI и его сенсорный экран, установленный в дверях панели управления 2 комплектов каретки фрезерной головки в этом станке для фрезерования кромок пластин, и счетчик синего цвета для управления положением оси Z двигателя подачи фрезерной головки в станке для фрезерования кромок;
5) Все эти рабочие элементы делают этот комплект станка для фрезерования кромок листа усовершенствованным станком для снятия фаски с листа.
