1. Схема линии по производству двутавровых балок: назначение, особенности и сильные стороны

Назначение/специальность и сильные стороны автоматической линии по производству двутавровых балок:

A. Функция и специальное применение автоматической линии по производству двутавровых балок:

1. Использование: Автоматическая линия по производству двутавровых балок, наиболее популярный и широко используемый вид линии по производству стальных конструкций, представляет собой комплекс автоматического оборудования, развернутый в обтекаемую форму, с высокой эффективностью производящий сварку двутавровых / двутавровых / двутавровых балок больших размеров;

2. Отличительные особенности автоматической линии по производству стальных конструкций двутавровых балок:

1) Это его высокая степень автоматизации. Преимущества от развертывания внутреннего логистического оборудования:
а) Включая гидравлический привод 45°/60°/90°/180° Стальная переворачивающая стойка;

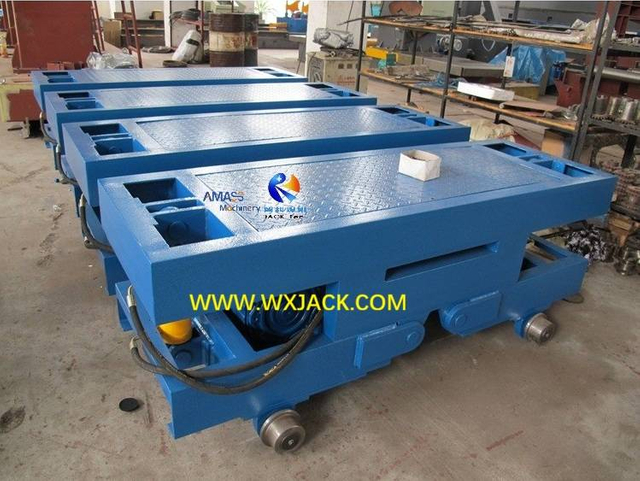

б) Группы стального конвейера;
2) Эта автоматическая линия по производству стальных конструкций двутавровых балок производит сварку двутавровых и двутавровых балок из сырья из листов углеродистой стали с минимальной степенью вмешательства человека;

3. Заготовки линии по производству стальных конструкций двутавровой балки Wuxi JACK:

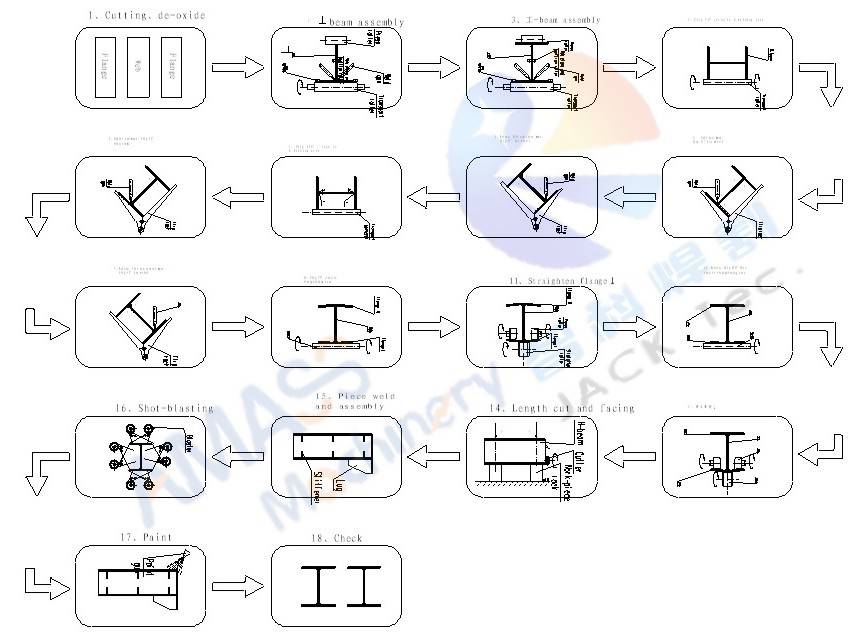

1) Эскиз конструкции и физическая сварка двутавровых балок, производимых на автоматической линии производства двутавровых балок Wuxi JACK: (Рис.1,2)

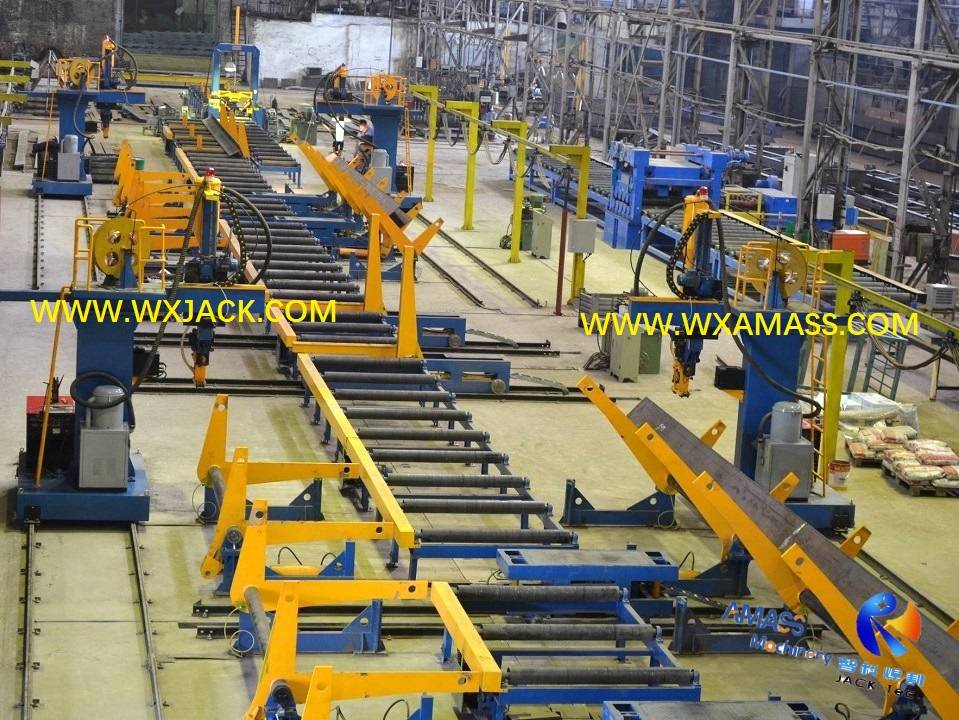

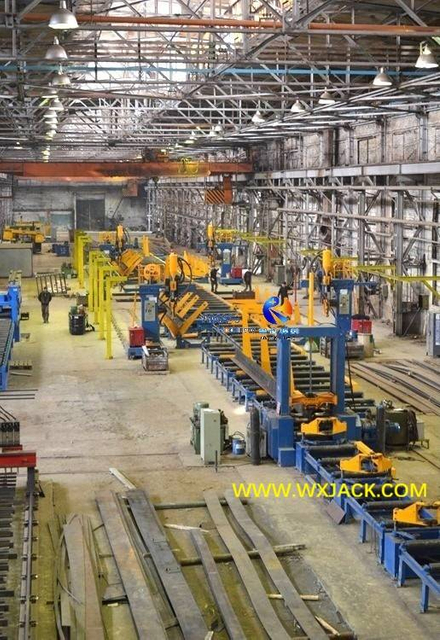

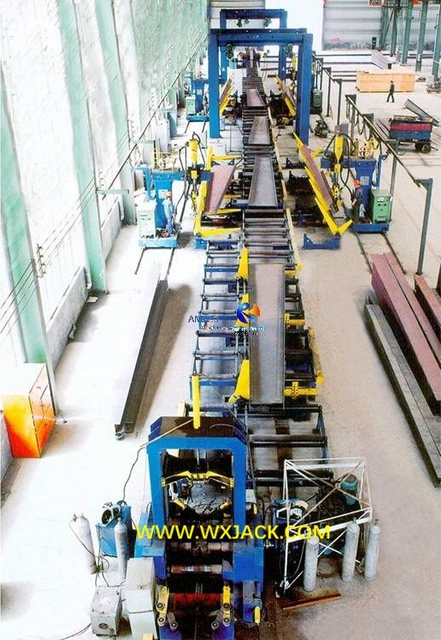

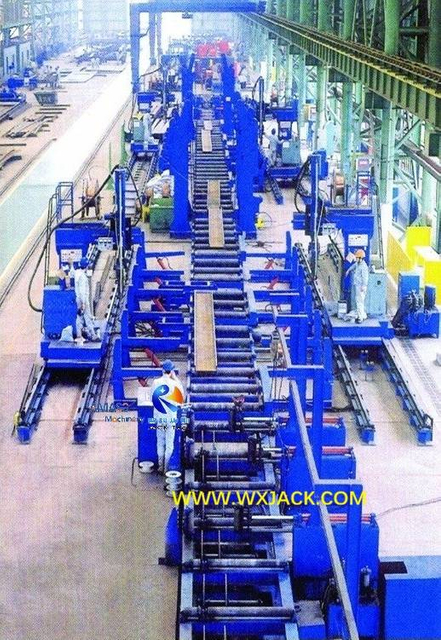

Рис. 1. Линия по производству двутавровых балок. Рис. 2. Линия по производству двутавровых балок 9.


2) Выполните угловую сварку под флюсом под углом 45° на машине для сварки двутавровых балок линии производства стальных конструкций Wuxi JACK: (Рис.3)

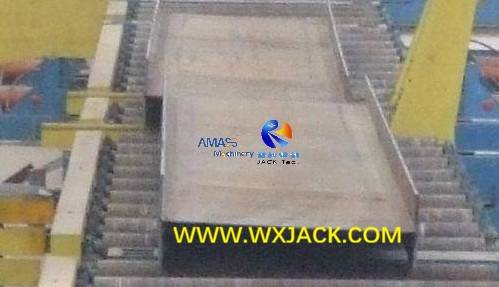

Рис. 3. Линия производства металлоконструкций DSC_0262.



B. Сильные стороны автоматической линии по производству двутавровых балок Wuxi JACK:

1. Технические возможности: Команда Wuxi JACK Engineering и производственная группа имеют более чем двадцатилетний опыт и накопленный опыт в производстве различных моделей автоматической линии по производству двутавровых балок;

2. Коммерческие показатели автоматической линии производства двутавровых балок Wuxi JACK:

Начиная с 2009 года, Wuxi JACK выпустил несколько сотен наборов и групп Автоматическая линия по производству стальных конструкций двутавровых балок и связанное с ней оборудование для производства двутавровых балок:
1) Автоматическая линия по производству двутавровых балок;
2) Полуавтоматическая линия по производству двутавровых балок;
3) Индивидуальная машина для производства двутавровых балок:
а) Станок для резки пластин с ЧПУ;
б) Машина для сборки двутавровых балок с прихваточной сваркой;
в) Сварочный аппарат для двутавровых балок;
г) Станок для правки полки двутавровой балки;
д) Автоматический гидравлический привод 45°/60°/90°/180° Стальная опрокидывающая стойка;
е) Гидравлический и моторизованный стальной конвейер;

3. Линия по производству стальных конструкций двутавровой балки Wuxi JACK имеет огромное значение для клиентов:

1) Баннер этой страницы отражает HB1500 Автоматическая линия по производству двутавровых балок для тяжелых условий эксплуатации, которая была экспортирована в Россию в 2010 году компанией Wuxi JACK;
2) В настоящее время автоматическая линия для производства стальных конструкций с двутавровыми балками и встроенная в нее машина для производства двутавровых балок, производимые Wuxi JACK, были распределены по предприятиям отрасли производства стальных конструкций в Китае и по всему миру, помогая клиентам по всему миру создавать высококачественные компоненты стальных конструкций для сварки с высокой скоростью и стабильной производительностью. ;
4. Для быстрого ознакомления с конкурентными преимуществами of Линия по производству стальных конструкций двутавровых балок серии HB, пожалуйста, посетите страницу со сводными слайдами:' Слайды на линии по производству двутавровых балок Wuxi JACK'.



Wuxi JACK Автоматическая линия по производству стальных конструкций с двутавровыми балками, никогда не подводит ваши ожидания!

Компания Wuxi JACK произвела оборудование для автоматической линии по производству двутавровых балок:

Оборудование Streamline автоматической линии производства двутавровых балок Wuxi JACK:

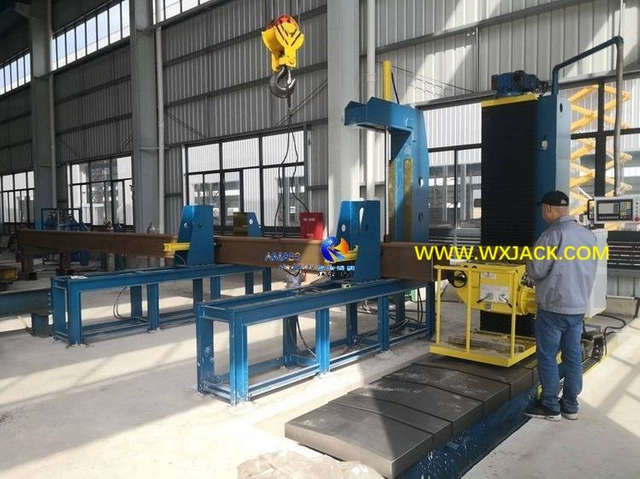

Готовая торцевая облицовка, изготовленная Wuxi JACK End Facing Machine

1 CNC Strip Plate Cutting Machine 6
2 H Beam Assembly Machine 17- IMG_20210423_124439
3 H Beam Gantry Welding Machine 13
4 H Beam Flange Straightening Machine 2
5 H Beam 180° Overturning Equipment
6 CNC Strip Plate Cutting Machine 39
7 H Beam Gantry Welding Machine 14
8 H Beam Flange Straightening Machine 16

Ввод в эксплуатацию автоматической линии по производству двутавровых балок Wuxi JACK

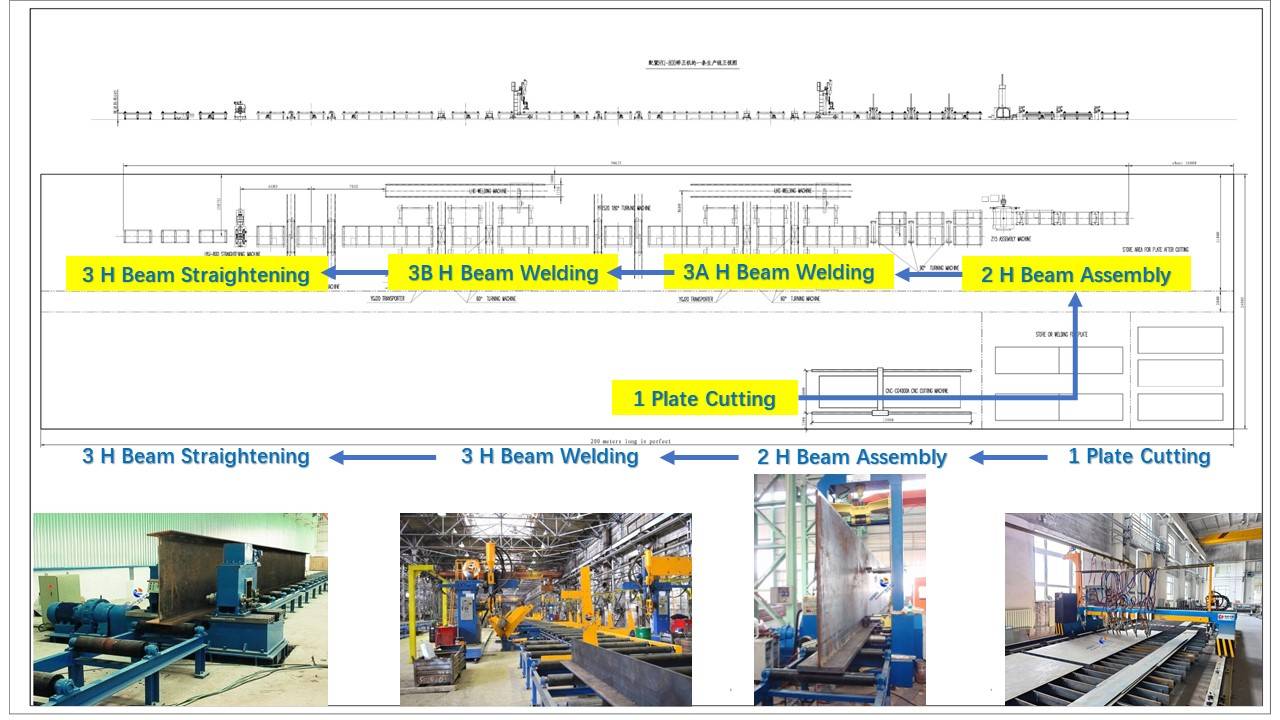

1. Схема технологического процесса в автоматической линии по производству стальных конструкций с двутавровыми балками:

Число, отмеченное на карте ниже, соответствует основному оборудованию, развернутому на автоматической линии по производству двутавровых балок:

1 Станок для резки полосовых пластин с ЧПУ
2 Машина для сборки двутавровых балок с прихваточной сваркой
3 Стальная переворачивающаяся стойка
4 Портальный сварочный аппарат с двутавровой балкой
5 Машина для правки фланцев двутавровой балки

2. Планируемая компоновка автоматической линии по производству двутавровых балок:

Основное оборудование автоматической линии по производству стальных конструкций двутавровых балок:

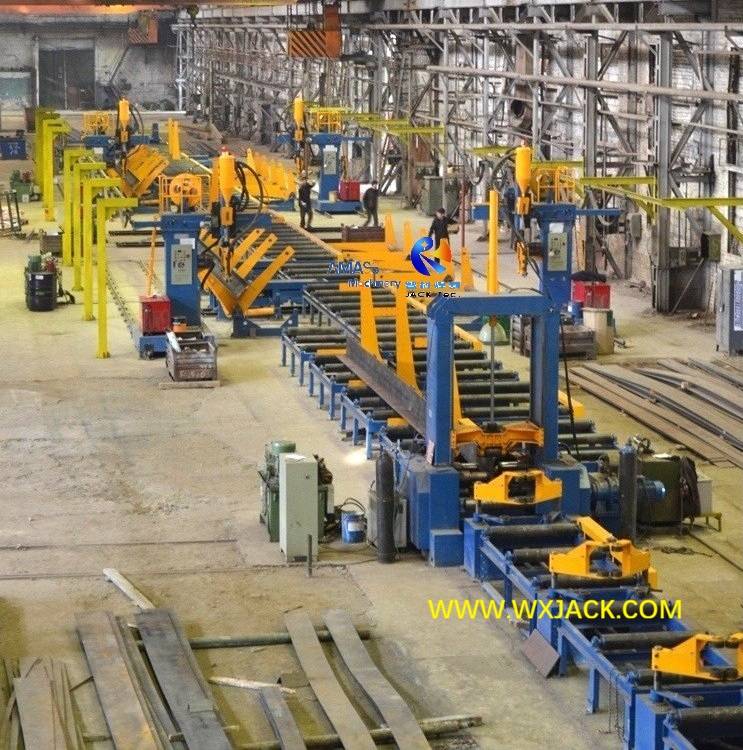

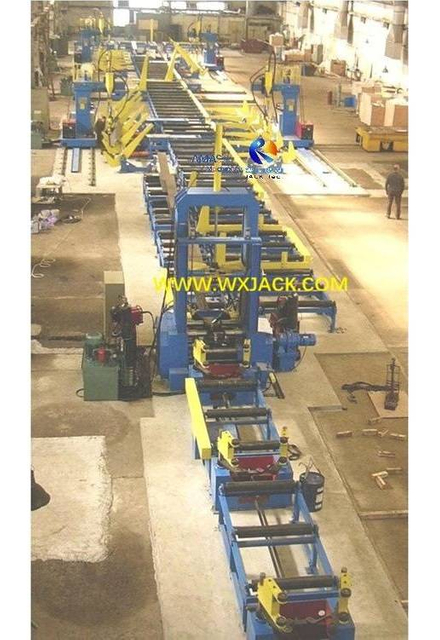

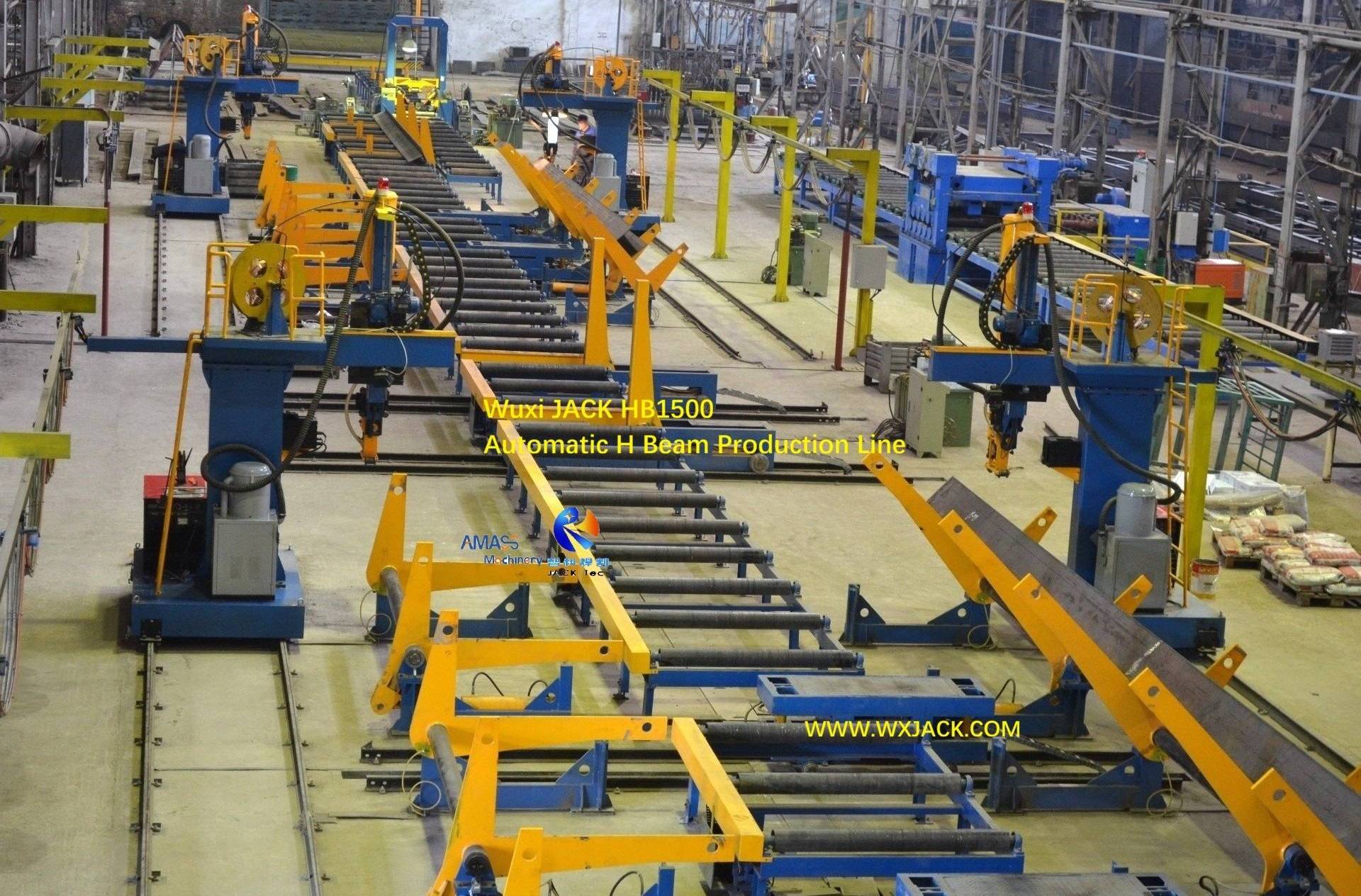

1) Ниже приведен план расположения Wuxi JACK. Серия HB1500 Автоматическая линия производства двутавровых балок, развернутая в мастерской заказчика;
2) последовательно, есть 5 видов Станок для производства двутавровых балок в комплексе автоматической линии по производству стальных конструкций двутавровых балок:

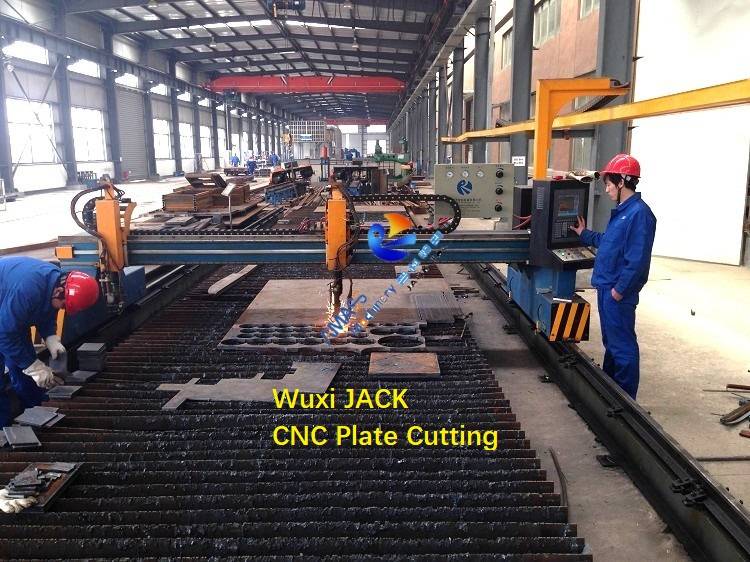

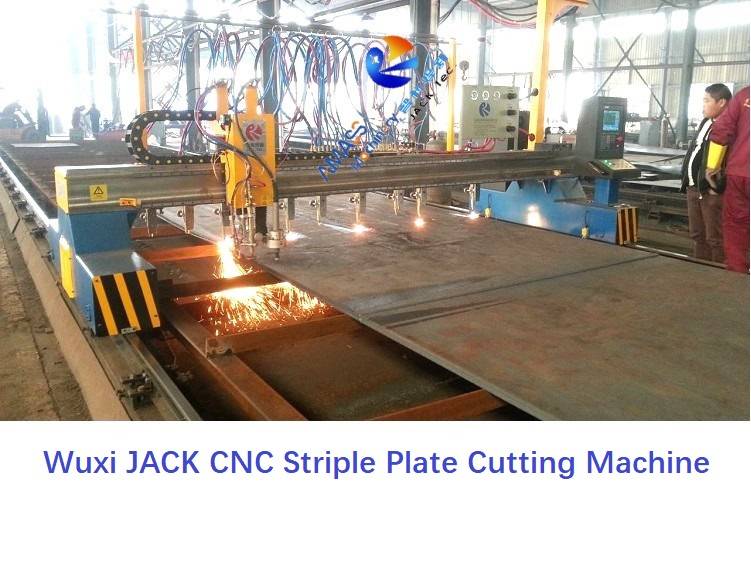

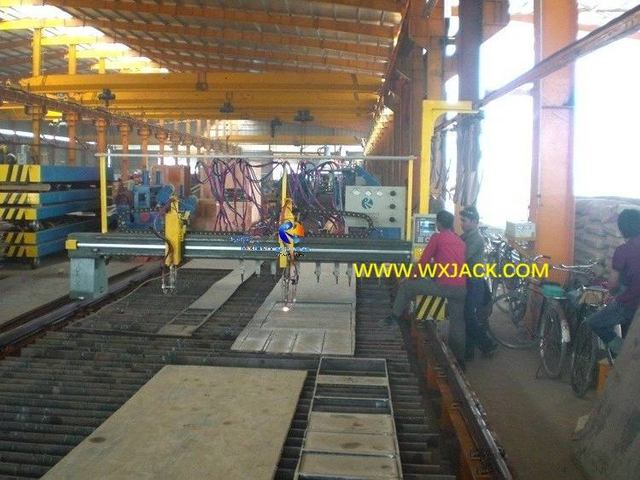

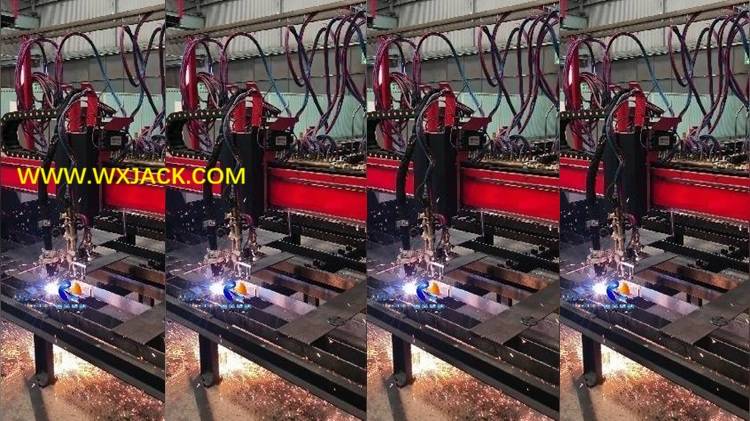

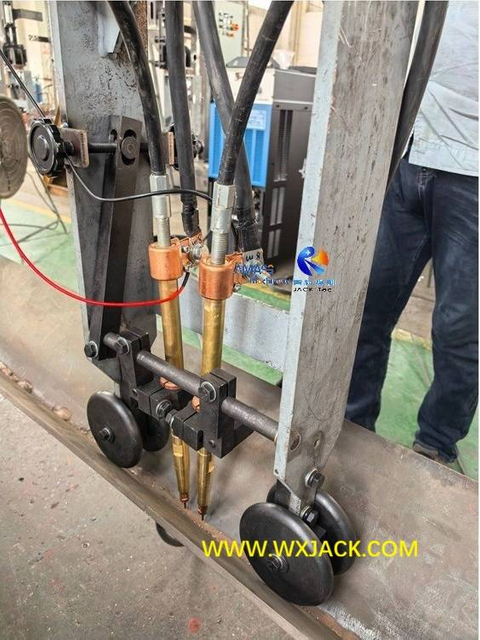

1. Станок для резки полосовых пластин с ЧПУ:

1) Это оборудование работает как 1-я рабочая станция во всех видах производственной линии стальных конструкций;Используется для отрезания полосовых пластин из листа углеродистой стали;
2) Ленточные пластины будут служить полками и стенкой двутавровой балки на следующих станциях производственной линии двутавровой балки;
3) Станок для резки полосовых пластин с ЧПУ - это оборудование общего назначения, не ограничивающееся использованием линии по производству двутавровых балок;

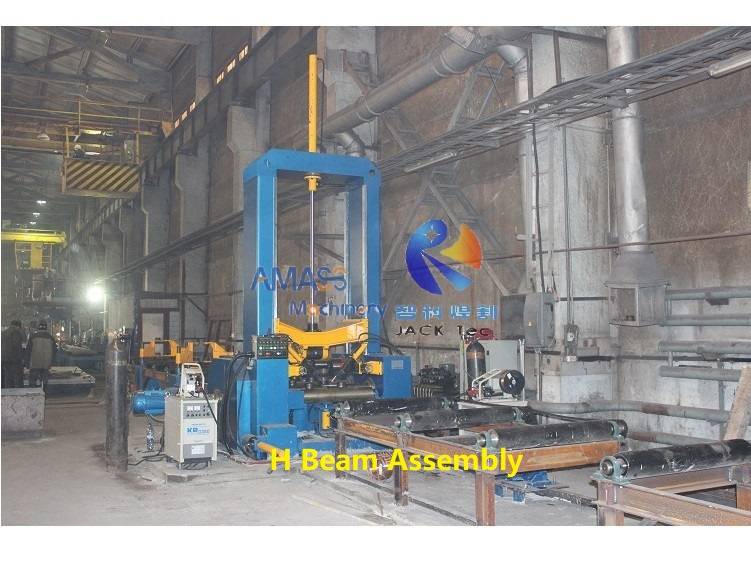

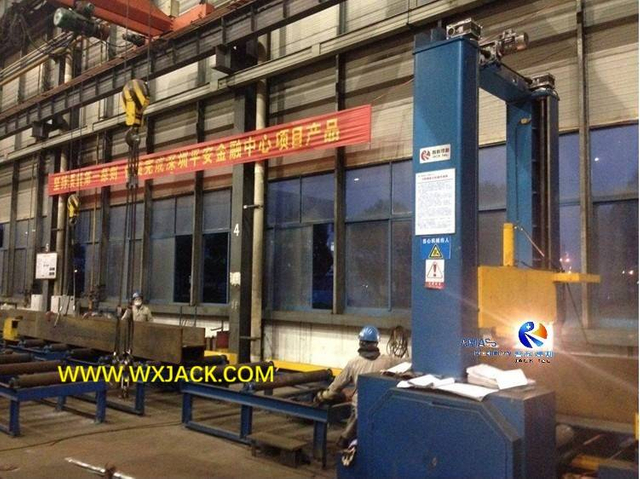

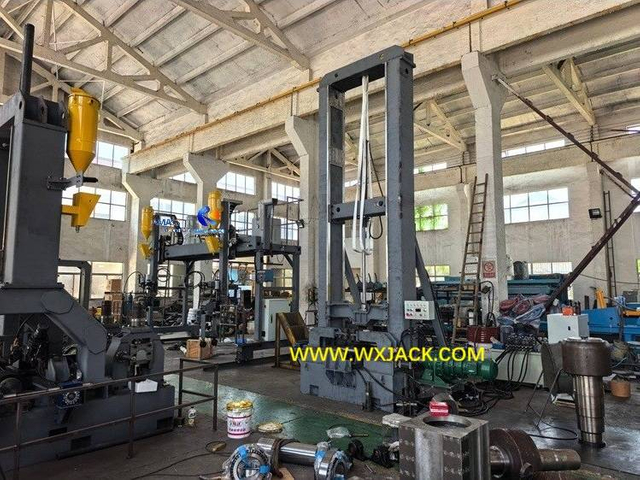

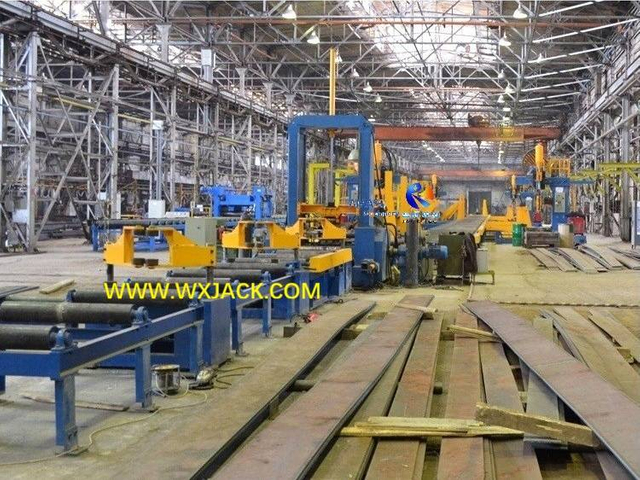

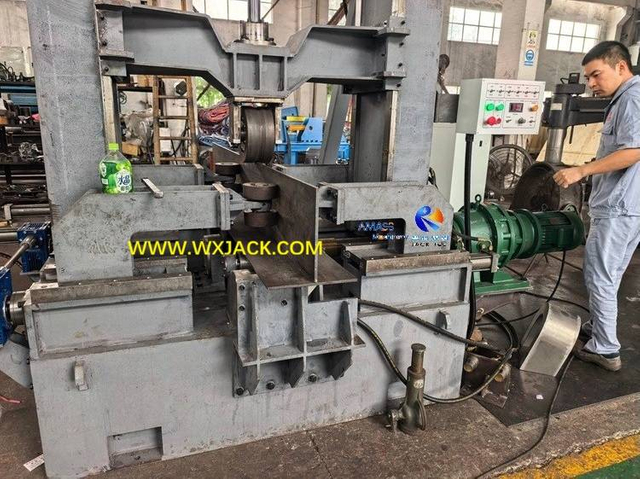

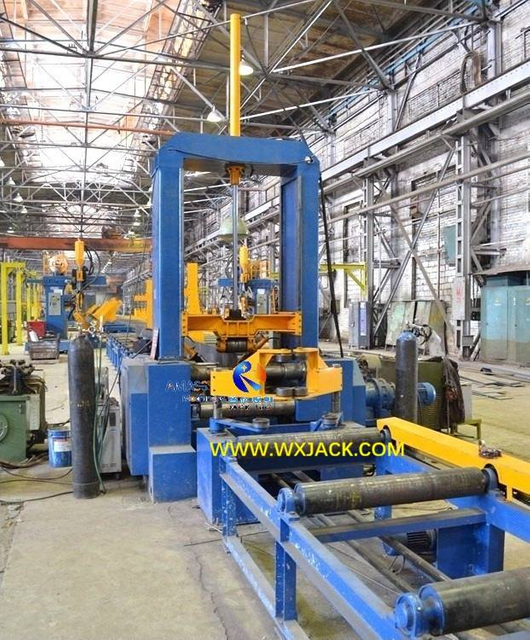

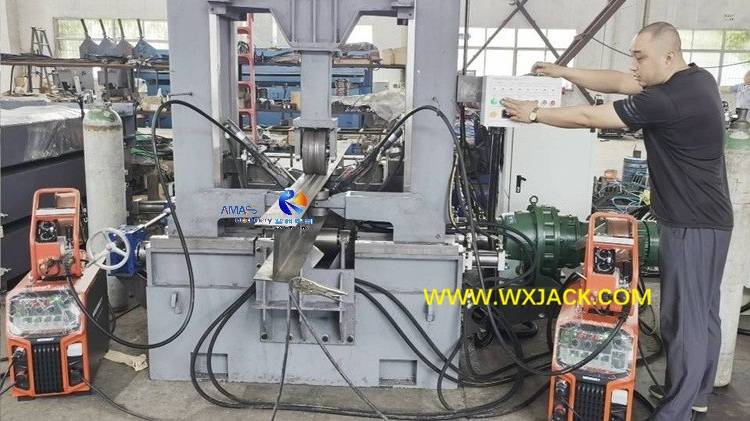

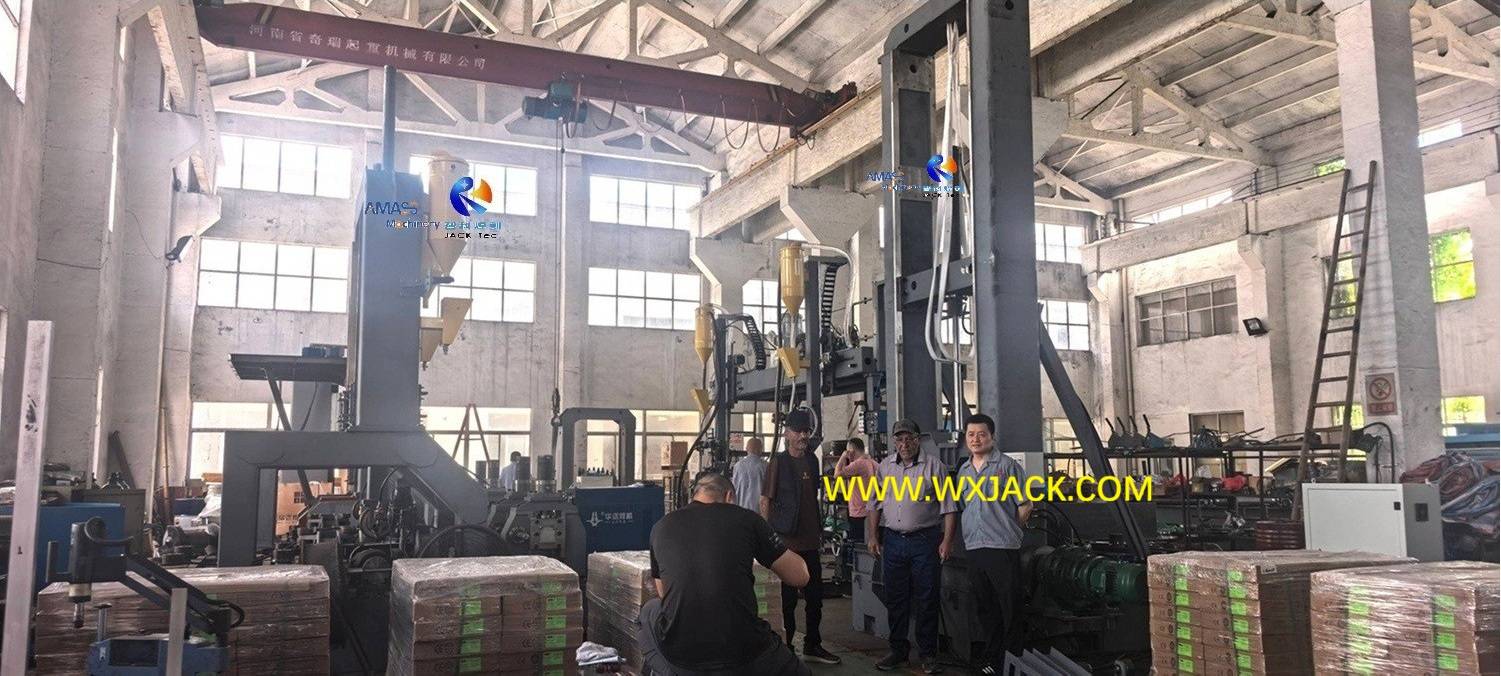

2. Машина для сборки двутавровых балок с CO2 Прихваточная сварка:

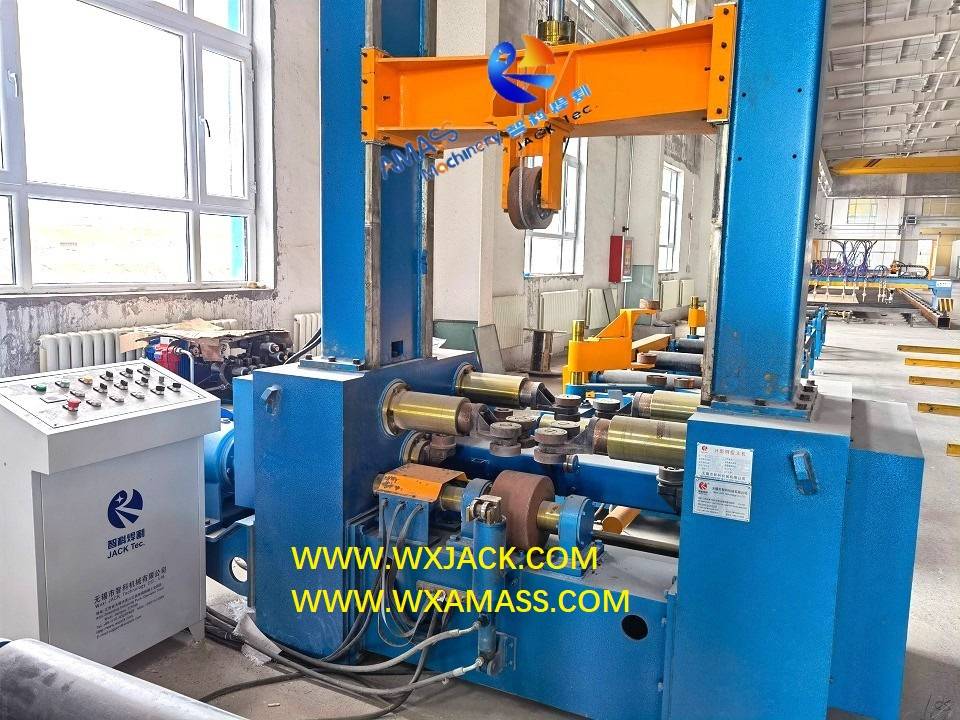

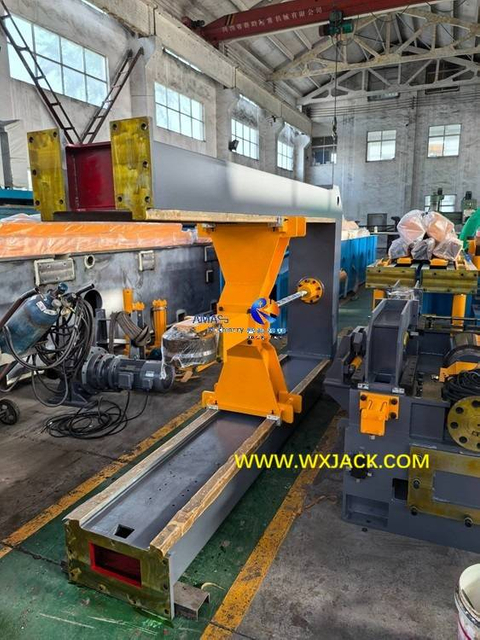

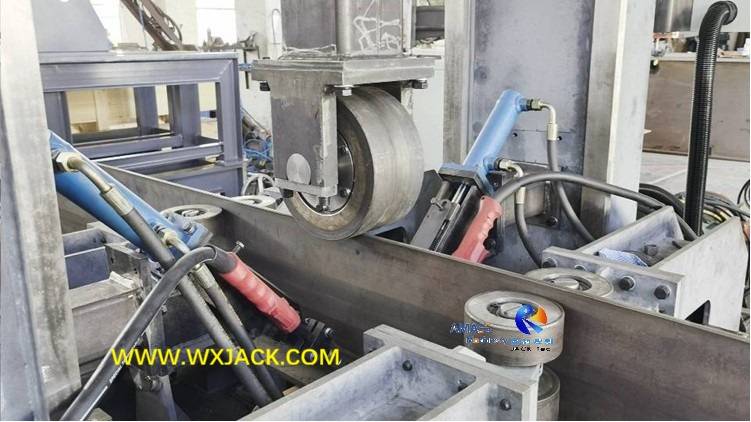

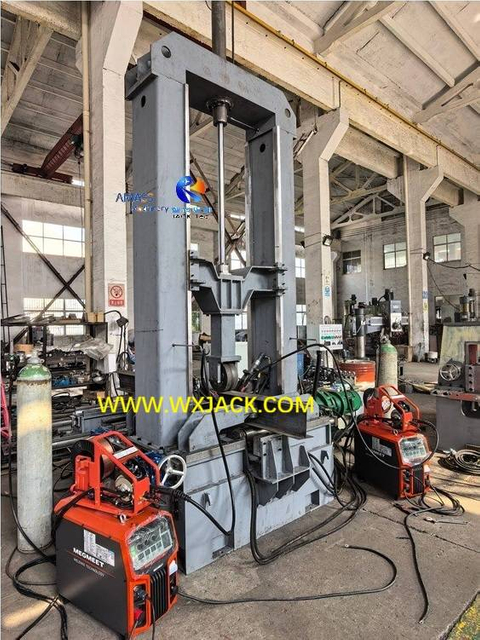

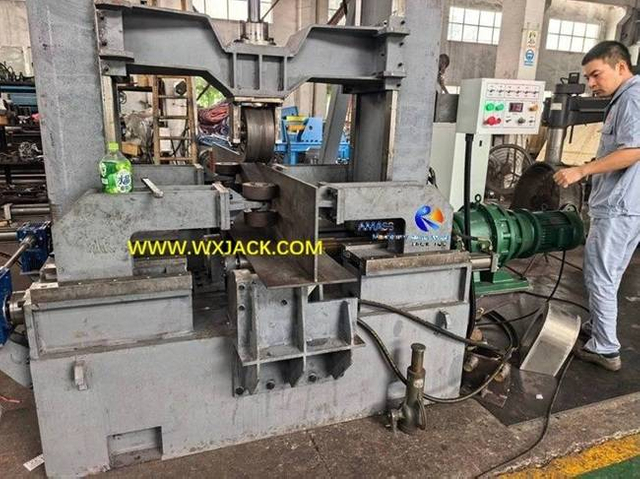

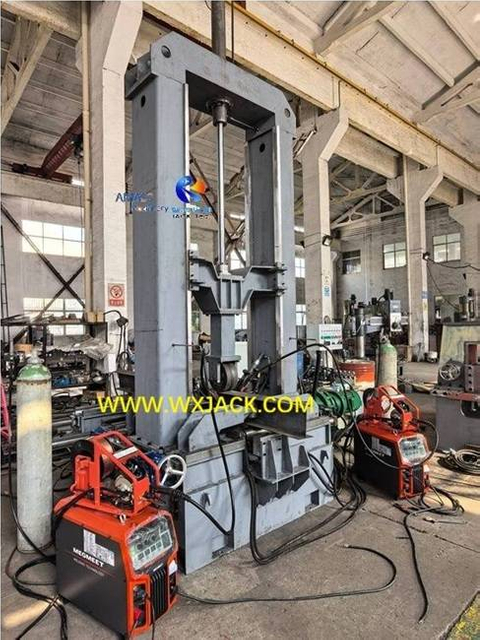

1) Станок для сборки двутавровых балок предназначен для установки фланцев и стенки сначала в тавровую балку, а затем в двутавровую балку;
2) Тем временем выполните СО2 сварка швов в среде защитного газа на собранной двутавровой балке для усиления заготовки;

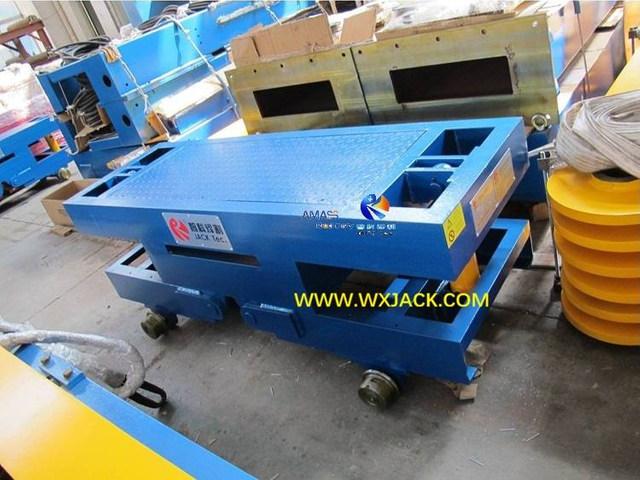

3. Стальная переворачивающая стойка заготовки и стальной конвейер:

1) Это то, что отличает автоматическую линию по производству двутавровых балок от ручной / полуавтоматической линии по производству стальных конструкций;
2) Благодаря использованию стальной переворачивающей стойки и стального конвейера, фланцы сырьевых материалов и полотно / WIP (незавершенное производство) и готовые двутавровые балки проходят через всю автоматическую линию производства двутавровых балок до оптимальной ориентации без помех;
3) Это гарантирует высокую степень автоматизации линии по производству двутавровых балок;

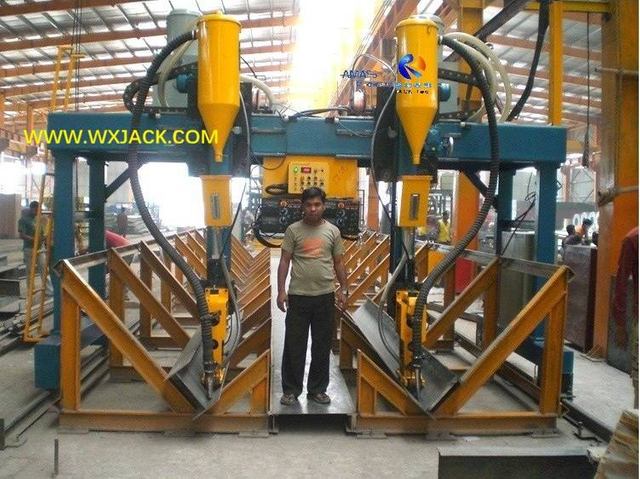

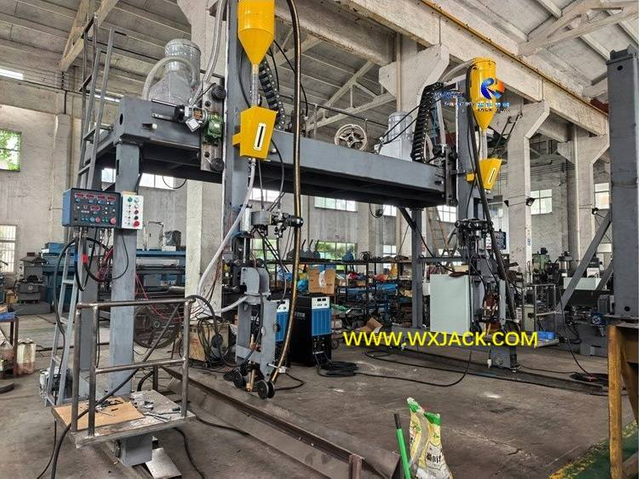

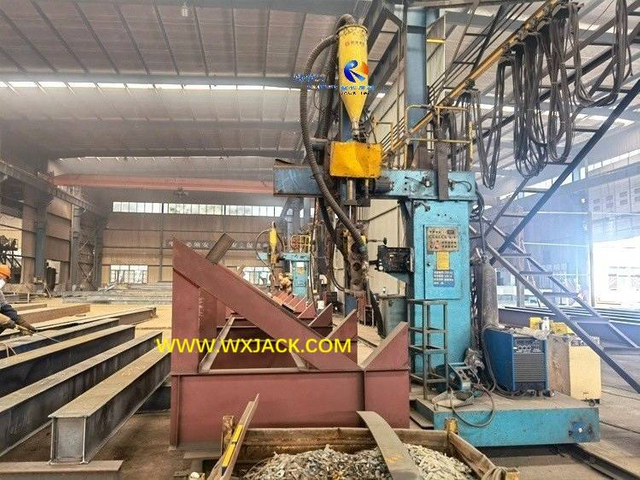

4. Портальный сварочный аппарат с двутавровой балкой:

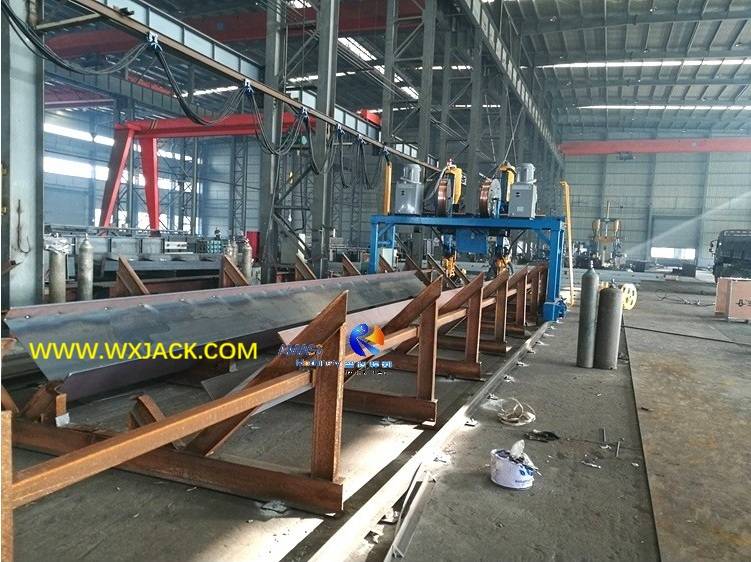

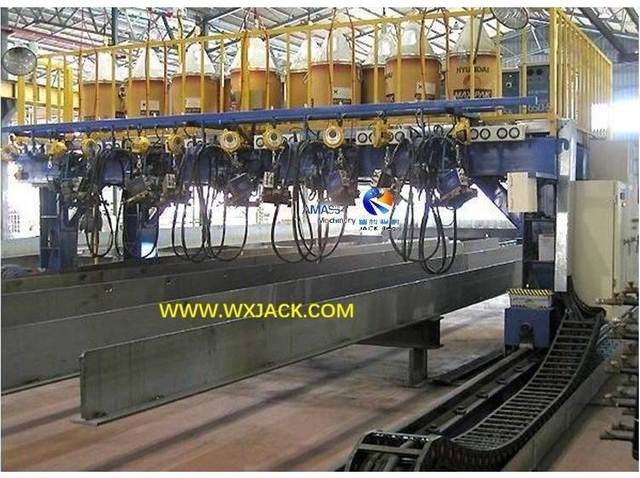

1) В автоматической линии по производству стальных конструкций с двутавровыми балками имеется 4 комплекта портальной сварочной машины LHC модели H Beam SAW;

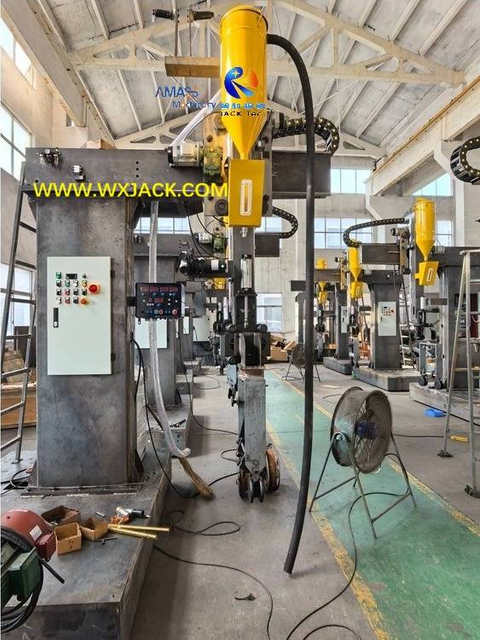

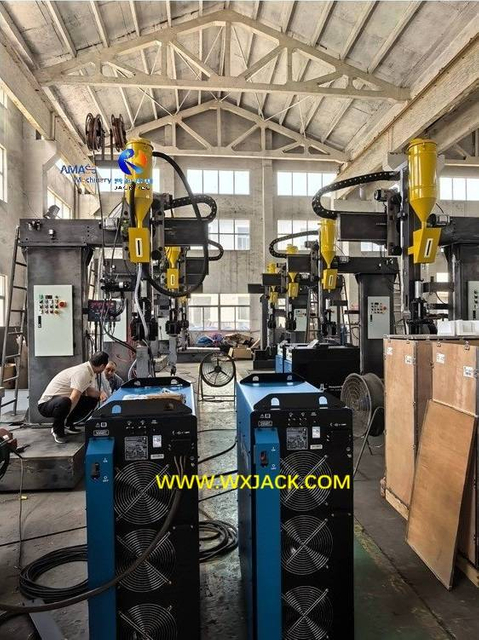

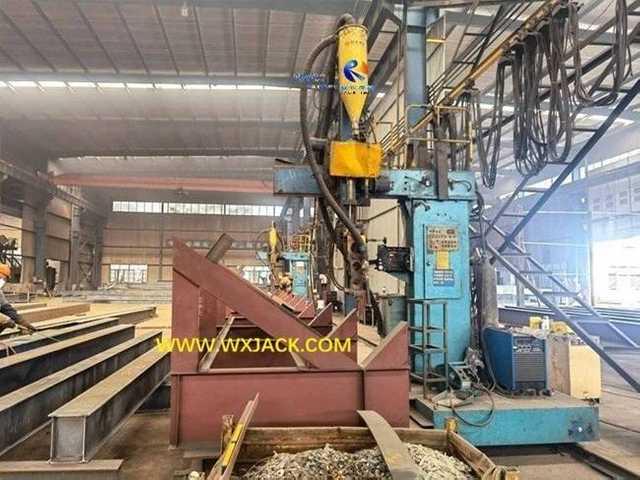

2) Портальный сварочный аппарат для двутавровых балок SAW предназначен для выполнения угловой сварки под флюсом под углом 45 ° на собранной двутавровой балке;

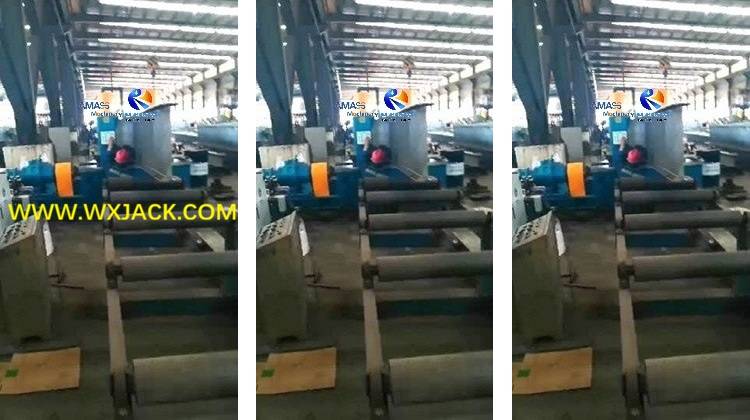

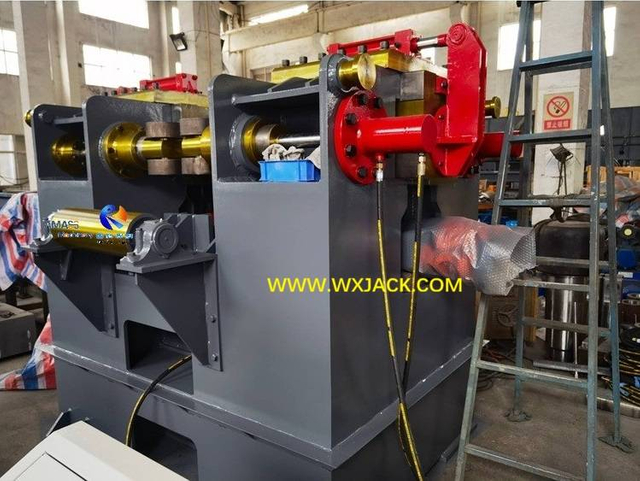

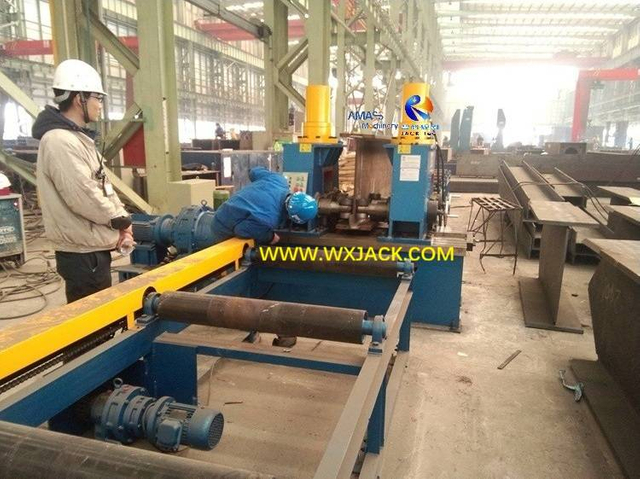

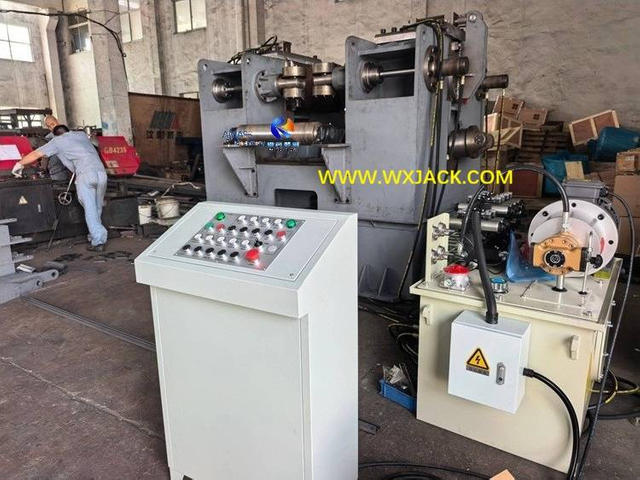

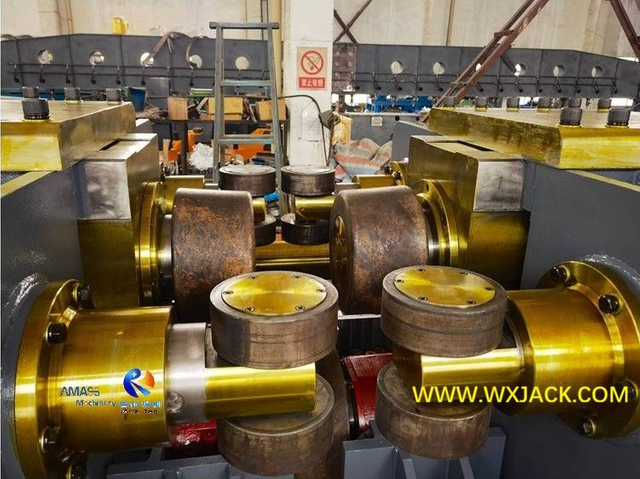

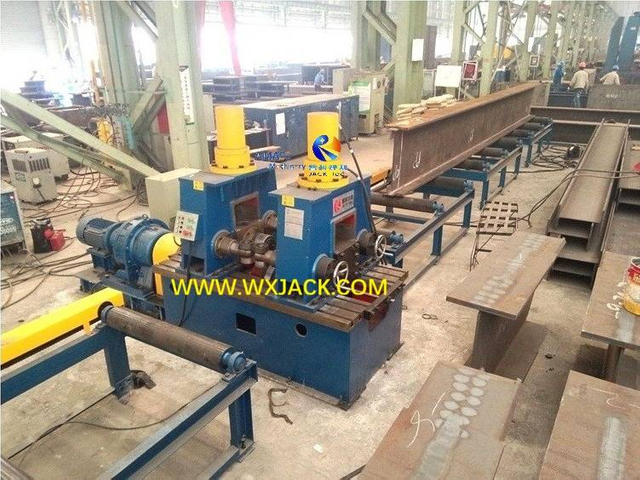

5. Станок для правки полки двутавровой балки:

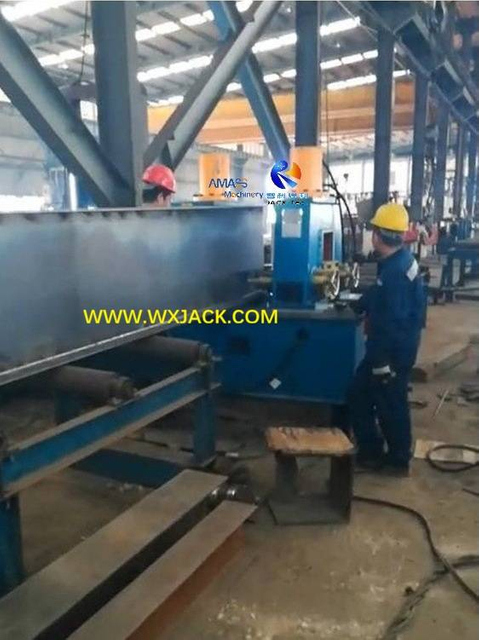

1) На линии EOL (конец линии производства двутавровых балок) эта машина предназначена для исправления изгиба деформированной полки двутавровой балки;
2) Такая деформация вызвана подводом тепла, генерируемым в процессе SAW на предыдущей станции портального сварочного аппарата H Beam SAW;

3. Рабочее видео основного оборудования автоматической линии по производству двутавровых балок:

В последовательности технологического процесса ниже приведены рабочие видеоролики 4 основных оборудования в автоматической линии по производству стальных конструкций двутавровых балок:

1. Станок для резки полосовых пластин с ЧПУ;
2. Машина для сборки двутавровых балок с прихваточной сваркой;

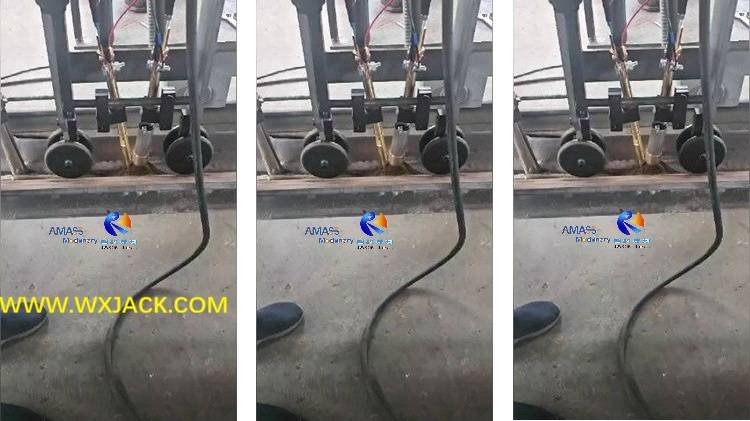

3. Портальный сварочный аппарат с двутавровой балкой SAW;
4. Машина для правки фланцев двутавровой балки

Станок для резки полосовых пластин с ЧПУ

Машина для сборки двутавровых балок

Портальный сварочный аппарат H Beam SAW

Машина для правки фланцев двутавровой балки с механическим приводом и гидравлическим цилиндром

Основные типы и оборудование автоматической линии производства стальных двутавровых балок Wuxi JACK

1. Две основные ветви линии по производству двутавровых балок:

1) Полностью автоматическая линия по производству двутавровых балок:

а) Особенности: Переворот материала и перемещение между рабочими станциями осуществляется автоматически: С помощью стальной переворачивающей стойки 60°/90°/180° и стального конвейера;
б) Сильные стороны: Высокая автоматизация;Безопасная и трудосберегающая эксплуатация;Идеальная скорость баланса линии;
в) Слабые стороны: высокие инвестиции;Занятие земли большой мастерской;

2) Полуавтоматическая линия по производству стальных конструкций двутавровых балок:

а) Особенности: Переворачивание и перемещение материала осуществляется ручным способом, средствами мостовых кранов;
б) Сильные стороны: Экономия бюджета покупки машины;Гибкая и компактная компоновка;
в) Слабые стороны: Нужно больше операторов;Относительно кропотливая работа, требует осторожной эксплуатации;



2. Пять основных видов оборудования для производства стальных конструкций с двутавровыми балками:

1) Станок для резки полосовых пластин с ЧПУ серии CG;
2) Машина для сборки двутавровых балок серии Z с прихваточной сваркой;
3) Портальный сварочный аппарат для дуговой сварки под флюсом серии LHC/ LHT/ LHA;
4) Механический привод серии HYJ и гидравлический привод серии YTJ Станок для правки фланцев двутавровой балки;
5) Гидравлический привод 60°/90°/180° Стальная опрокидывающая стойка;



3. Техническое введение в линию по производству двутавровых балок и ее основное оборудование:

1) Полуавтоматическая и автоматическая линия по производству стальных конструкций двутавровых балок;

2) Оборудование для производства стальных конструкций двутавровых балок:

а) Станок для резки полосовых пластин с ЧПУ;
б) Машина для сборки двутавровых балок;
в) Портальный сварочный аппарат с двутавровой балкой;
г) Станок для правки полки двутавровой балки;

3) Здесь мы даем краткое обсуждение производственной линии стальных конструкций:

а) Автоматическая линия по производству двутавровых балок;
б) Его специальная стальная переворачивающаяся стойка



Панель навигации в "Автоматическая линия по производству двутавровых балок"

5.1 Автоматическая линия для производства двутавровых балок серии HB

1. Автоматическая линия по производству двутавровых балок серии HB:

Подробнее >>

1. Сильные стороны автоматической линии производства двутавровых балок Wuxi JACK:

1) Полная автоматизация линии по производству стальных конструкций двутавровых балок:

а) Рабочий стиль: Автоматическая линия по производству двутавровых балок производит сварку двутавровых балок с минимальной ручной работой: от станка для резки пластин с ЧПУ до машины для сборки двутавровых балок, портальной сварочной машины для двутавровых балок и машины для правки двутавровых балок, каждая станция работает под автоматическим управлением;
б) Внутренняя логистика между станциями линии производства двутавровых балок: переворачивание и перемещение незавершенного производства осуществляется с помощью стальной переворачивающей стойки;

2) Безопасная и надежная работа на автоматической линии по производству двутавровых балок:

а) Удобное управление: С устранением ручной работы работа оператора на автоматической линии по производству двутавровых балок включает в себя только работу на панели каждого оборудования и соответствующий контроль за ходом работы.Отсутствие опасных и неудобных ручных работ;
б) Свободный поток материала: Без передвижного крана поток материала внутри автоматической линии по производству двутавровых балок не только автоматизирован, но и сам материал может быть полностью защищен: отсутствие ударов и падения на конвейер и стальную опрокидывающую стойку;

3) Координация работы на автоматической линии по производству стальных конструкций двутавровых балок:

Существует логическая взаимосвязь между станциями автоматической линии производства двутавровых балок с помощью электрической системы управления;

4) Мастерская по установке автоматической линии по производству двутавровых балок:

Для развертывания автоматической линии по производству двутавровых балок минимальная допустимая площадь мастерской составляет 110 м в длину и 24 м;Идеальная площадь составляет 200 м в длину на 24 м.



2. Классификация автоматической линии производства двутавровых балок Wuxi JACK:

На основе макс.высота стенки поставляемой двутавровой балки, автоматическая линия по производству двутавровой балки серии HB имеет три стандартные модели HB1500/ HB1800/ HB2000, соответствующие макс.высота полотна 1500 мм/1800 мм/2000 мм соответственно.



3. Технические параметры автоматической линии по производству металлоконструкций двутавровых балок:

Модели автоматической линии по производству двутавровых балок ХБ1500/ ХБ1800/ ХБ2000

H Луч Макс.Высота паутины

1500/ 1800/ 2000 мм

Толщина стенки двутавровой балки

6 ~ 32 мм

Диапазон ширины полки двутавровой балки

200 ~ 800 мм

Диапазон толщины полки двутавровой балки

6 ~ 40 мм

Длина двутавровой балки

4000 ~ 15000 мм

H Луч Макс.Масса 20 тонн
Машина для сборки двутавровых балок Z15/ Z18/ Z20 с CO2
Сварка, 1 комплект
Сварочный аппарат для двутавровой балки SAW БАК, 4 комплекта
Машина для правки двутавровых балок HYJ-40 или HYJ-800, 1 комплект
Стальная переворачивающаяся стойка с двутавровой балкой 60°/ 90°/ 180° Опрокидывание
Rack

2. Стальная переворачивающаяся стойка с двутавровой балкой:

Подробнее >>

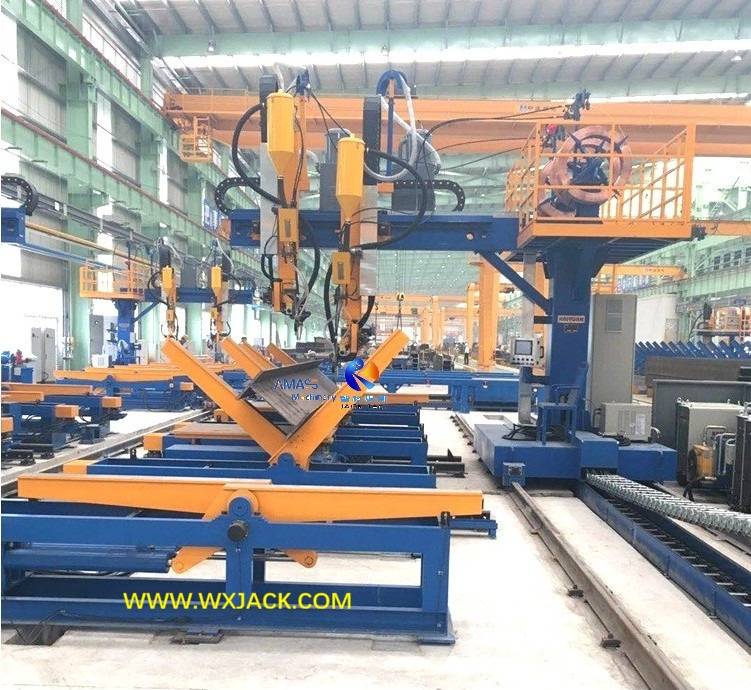

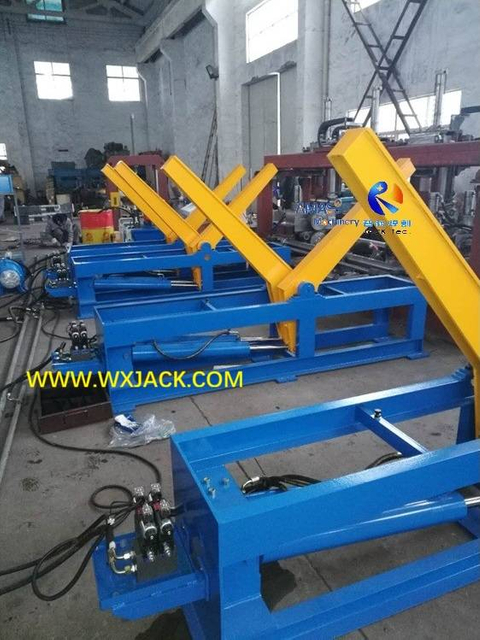

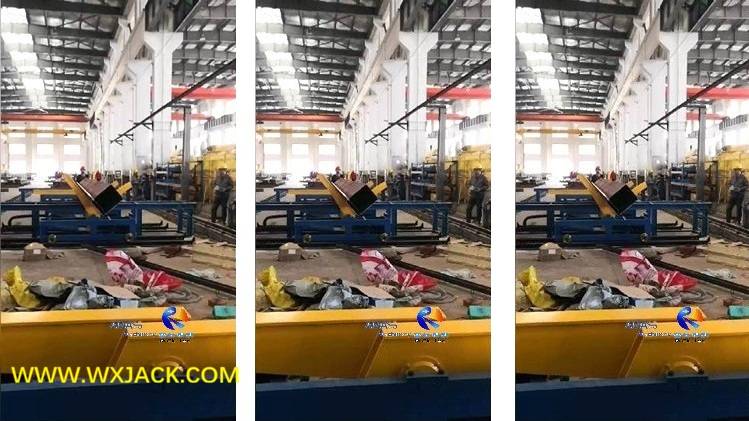

1. Стальная опрокидывающая стойка в линии по производству двутавровых балок:

1) Рабочий характер: Стационарные и подвижные стальные переворачивающиеся стеллажи с углами поворота 60°/90°/180° являются дополнительными узлами линии производства двутавровых балок.Он напрямую отличает автоматический и полуавтоматический стиль производственной линии стальных конструкций;
2) Положение и функция: Эти стальные переворачивающиеся стеллажи используются на станке для сборки двутавровых балок / портальной сварочной машине для двутавровых балок / машине для правки фланцев двутавровых балок для изменения ориентации двутавровых балок на разных станциях автоматической линии производства двутавровых балок, выполняя технологический процесс производства двутавровых балок;

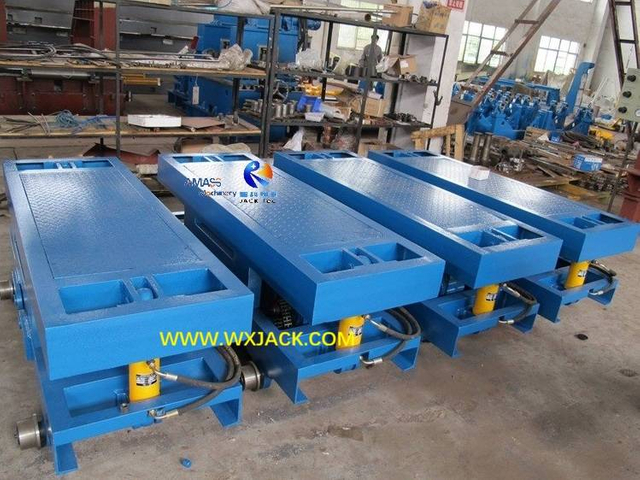

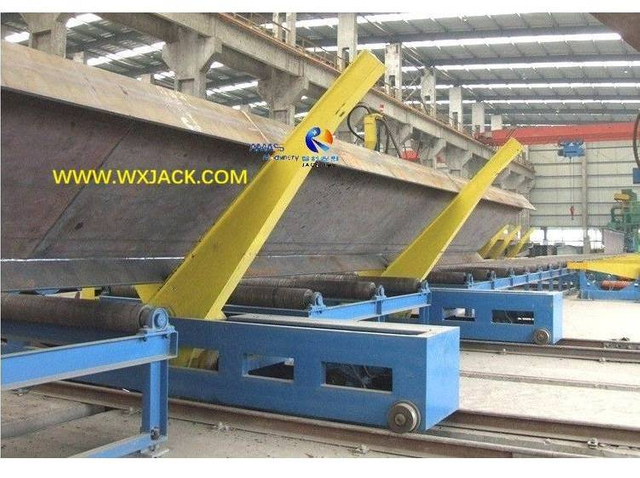

Стальная переворачивающаяся стойка 60° (Рисунок 1)

Рис. 1 Стальная переворачивающаяся стойка


3) Режим вождения: Из-за того, что для поворота двутавровой балки на разные углы требуется большая сила, все стальные переворачивающие стойки в автоматической линии производства двутавровых балок имеют гидравлический привод.




2. Классификация стальных переворачивающих стоек в линии производства двутавровых балок:

3 класса гидравлической стальной переворачивающей стойки:
1) Стальная переворачивающаяся стойка 60°: 3 группы, установленные на каждом комплекте портальной сварочной машины LHC с двутавровой балкой, для поворота заготовки на 45 ° для угловой сварки;
2) Стальная переворачивающаяся стойка 90°: Применяется на станке для сборки двутавровых балок, так что тавровая балка может быть собрана в двутавровую балку с добавлением второй части полки;

3) Стационарная и моторизованная стальная переворачивающаяся стойка на 180°:

а) Применяется на станке для правки полки двутавровой балки: после того, как одна сторона полки выпрямлена, двутавровая балка переворачивается на 180°, затем можно выпрямить другую сторону;

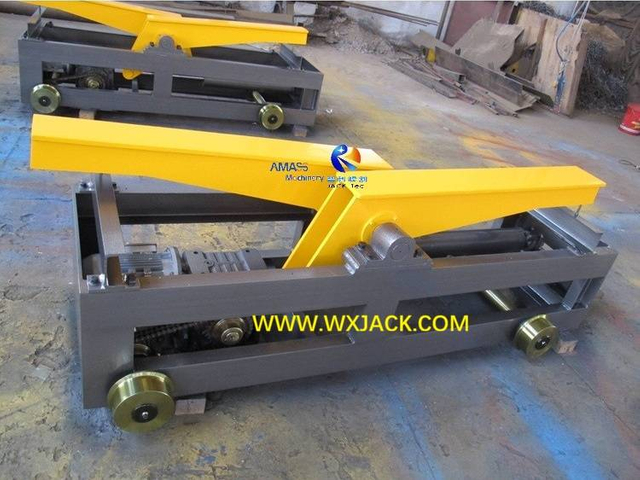

б) Существует также моторизованная переворачивающаяся на 180 ° стальная стойка для автоматической линии по производству двутавровых балок;
4) Помимо вышеупомянутого стального переворачивающегося стеллажа, другим часто встречающимся внутренним логистическим оборудованием в автоматической линии по производству двутавровых балок является стальной конвейер для транспортировки заготовок между рабочими станциями.


3. Технические параметры стального переворачивающегося стеллажа:

Макс.Переворот углового диапазона 60°/90°/180°
Переворачиваемая емкость 20 тонн/группа
Мин.Размер поперечного сечения двутавровой балки 200 х 300 мм
Макс.Размер поперечного сечения двутавровой балки 500 х 1000 мм
Длина луча H для переворота 3000 ~ 15000 мм
Сила поворота двутавровой балки Гидравлический цилиндр
Мощность гидравлического двигателя 11 кВт
Давление гидравлической насосной станции 12 МПа
Скорость движения 5 м/мин.

Сопутствующее оборудование с автоматической линией по производству стальных конструкций двутавровых балок

1. Конечное оборудование EOL на линии по производству стальных конструкций двутавровых балок:

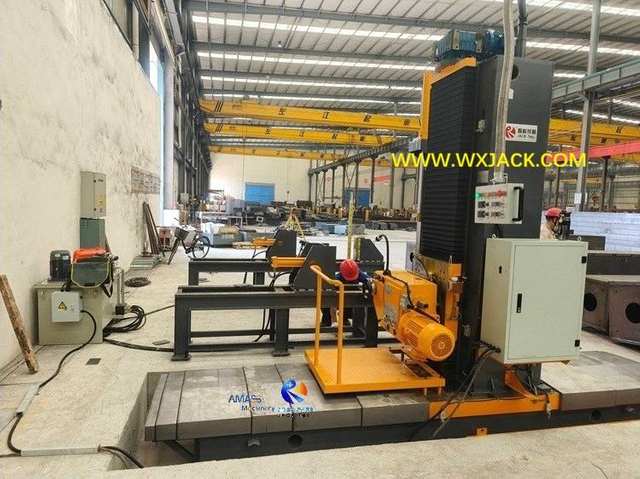

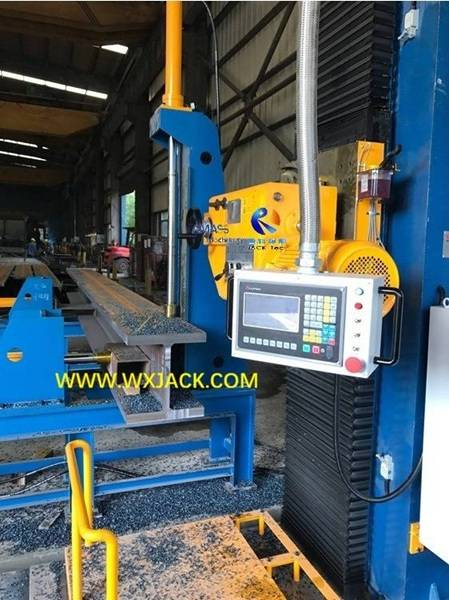

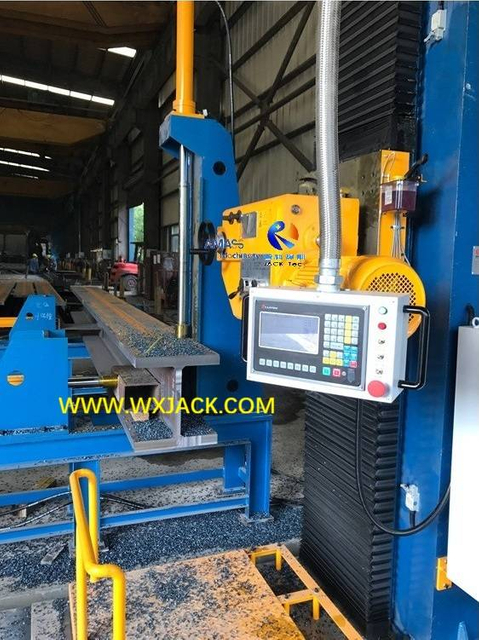

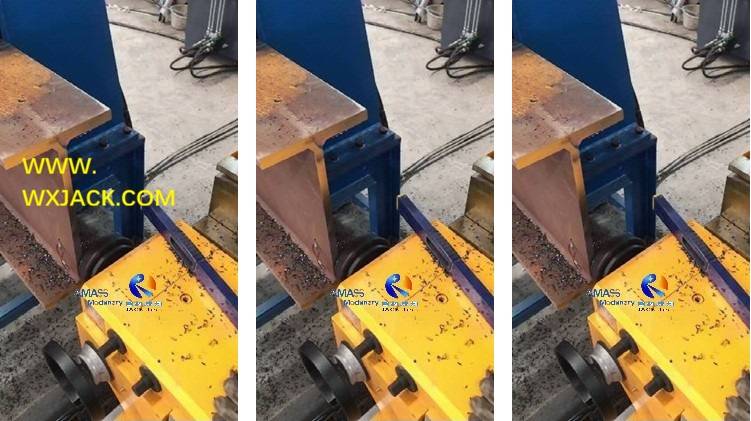

1) Фрезерный станок с двутавровой балкой серии DX обычно устанавливается после станка для правки двутавровых балок, для полировки торца поставленной двутавровой балки, делая ее торец гладким и чистым;

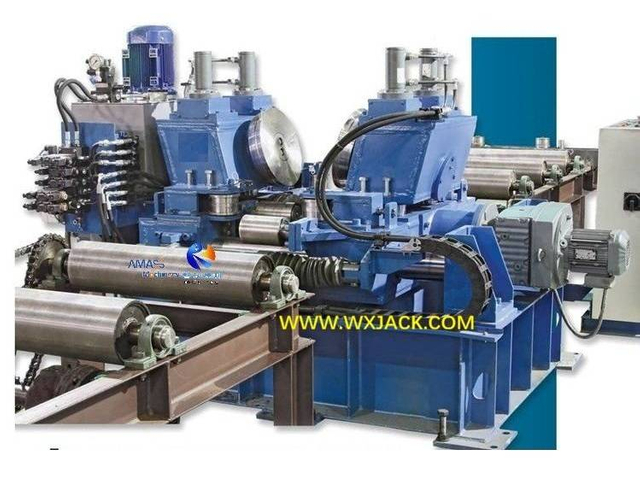

2) Станок для закругления кромок может значительно улучшить качество покраски фланцев и стенки двутавровой балки за счет притупления и удаления заусенцев на ее 4 угловых кромках;

2. Другие распространенные линии производства стальных конструкций:

3. Другое оборудование для производства сварных двутавровых балок помимо линии производства двутавровых балок:

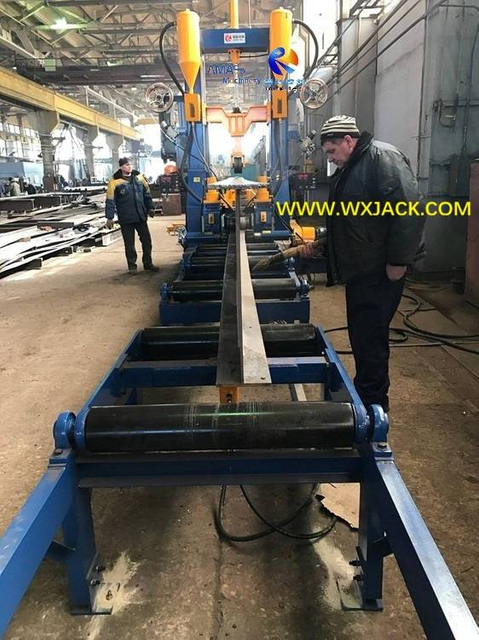

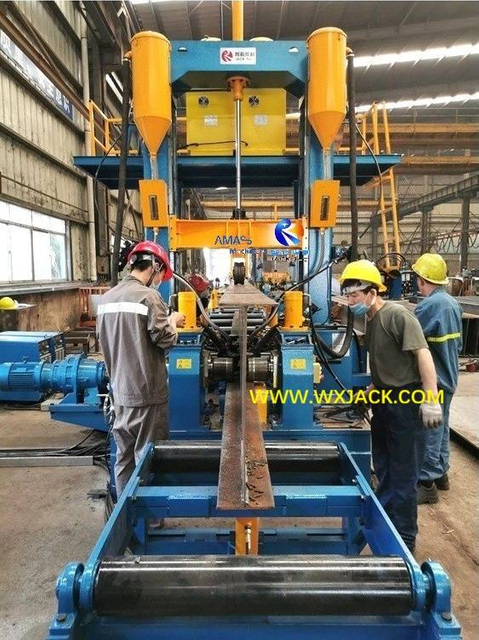

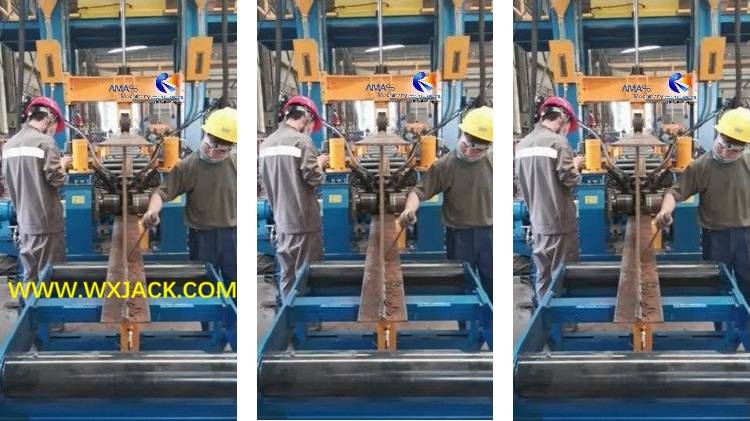

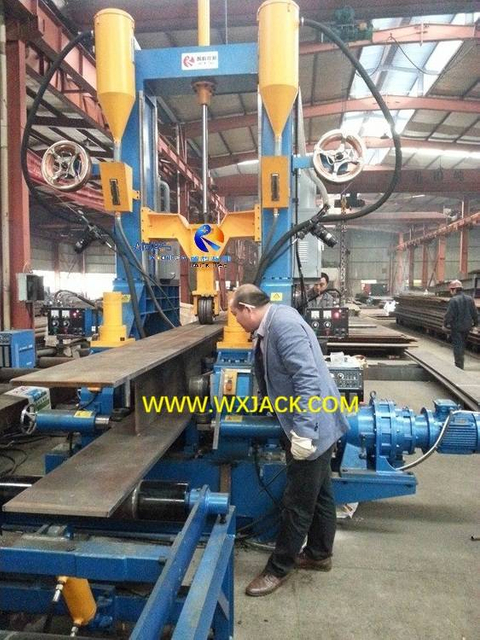

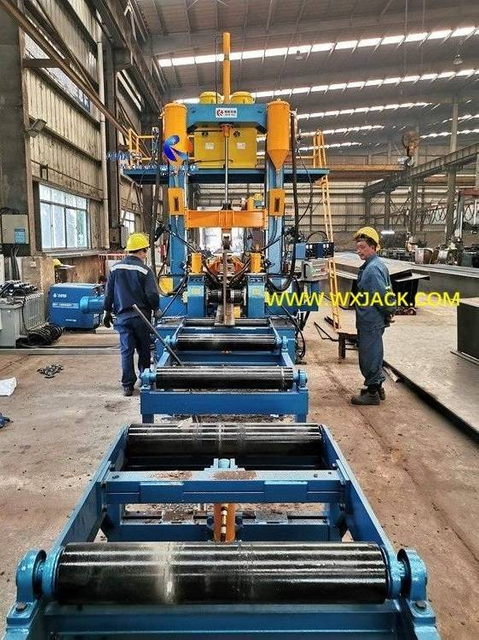

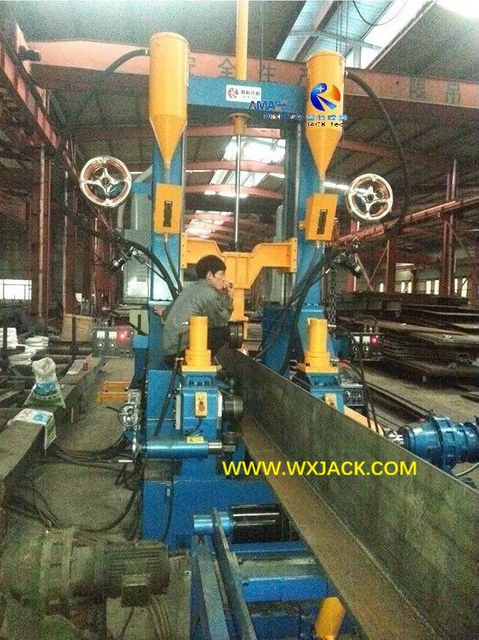

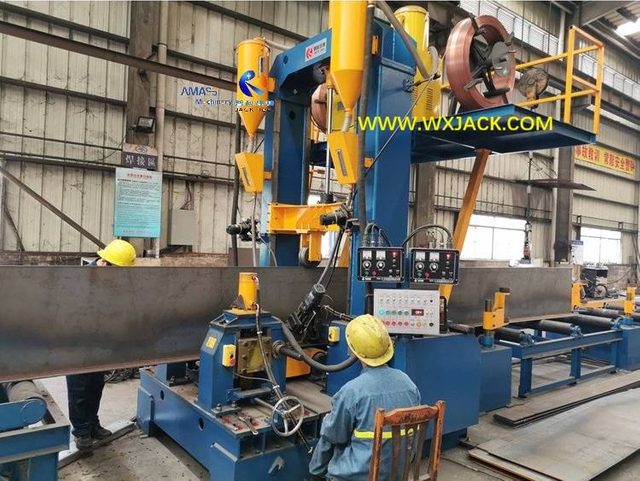

PHJ и ZHJ серии 3 в 1 Сварочно-выпрямительный комплексный станок для сборки двутавровых балок (Машина для изготовления двутавровых балок) поставляет сварку двутавровой балки с одним оборудованием, ориентируясь на более легкий диапазон спецификаций;

4. 1ул. Операционное оборудование перед линией производства стальных конструкций:

1) Машина для стыковой сварки пластин соединяет 2 куска небольших стальных пластин в более крупные, так что стальные пластины большого размера доступны для изготовления тяжелых тавровых и двутавровых балок;

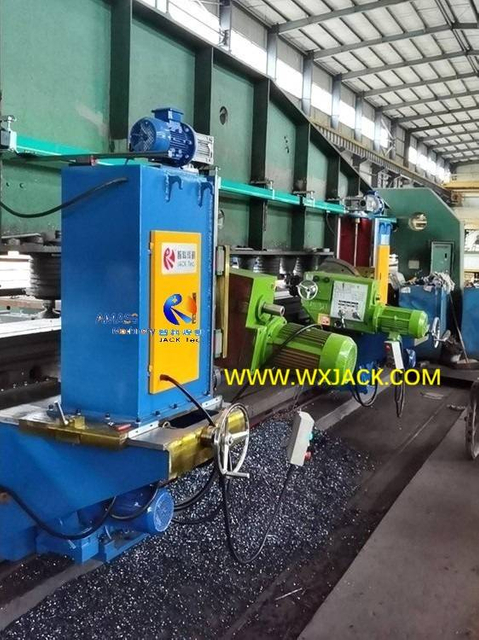

2) Краевой фрезерный станок сделайте сварочные фаски перед соединением пластин, чтобы получить твердое сырье для изготовления двутавровой балки.

Часто задаваемые вопросы об автоматической линии производства стальных конструкций двутавровых балок

  • Q Что такое отношения между Wuxi Jack Technology Co., Ltd и Wuxi Amass Machinery Co., Ltd?

    A Уси Джек был основан в начале 2009 года, специализирующихся на дизайне и производстве. Wuxi Amass - это компания, специализирующаяся на продаже продуктов Джеки и других товаров за рубежом.
  • Q Какой ваш термин обслуживания?

    A 1) У нас есть 1-летняя гарантия бесплатно для всех наших продуктов с даты принятия продуктов заказчиком;
    2) Мы продолжаем дать нашим клиентом лучшего обслуживания по истечении гарантийного периода с
    лучшая цена;
    3) Мы предоставляем нашим запасным частям клиента с лучшей ценой;
    4) После получения информации от клиента наше время ответа находится в течение 2 часов для
    Китайские клиенты материковой части, и в течение 1 дня самый длинный (в зависимости от часового пояса)
    для зарубежных клиентов;
    5) Мы предоставляем услуги, охватывающую монтаж, ввод в эксплуатацию и обучение для нашей продукции;
    6) Мы даем консультацию нашим клиентам по всем техническим вопросам
  • Q У вас есть зарубежный филиал или офис продажи?

    A В настоящее время нет. Но у нас есть долгосрочный партнер более 10 лет в России и Центральной Азии, где у нас очень широкая клиентская база. (Это местные компании, которые распространяют и помогают служить нашу продукцию)
    Чтобы иметь информацию о наших продуктах, пожалуйста, используйте контактный путь, перечисленный выше. Мы дадим вам отзывы в течение 24 часов после получения расследования от вас.
  • Q У вас есть прайс-лист вашей продукции?

    A Поскольку наши продукты инженерно-инженерной на заказ, у нас нет прайс-листа в настоящее время. Для получения подробной информации нашей продукции вы можете перейти к продуктам этого сайта для просмотра; И вы можете скачать из загрузки по информации этого веб-сайта.
    Если у вас есть любой запрос на нашу продукцию, пожалуйста, свяжитесь с нами по вашему удобству.
  • Q Какова услуга сферы вашей компании (продукты, его приложение и бизнес-режим)?

    A Дизайн и производство и продать (включая послепродажное обслуживание) ниже машины и оборудования:
    Металлическая пластина / труба / пучок сварки / срез / обрабатывающее оборудование;

    Сборка двутавровой балки Сварочная прямая интегральная машина;
    Машина для соединения тарелки;
    Фрезерный станок для торца луча;
    Двутавровая балка Производство Производство (в том числе сборка машины, поглощенная дуговая сварочная машина, выпрямляющая машина, стальной конвейер);
    Машина для резки пересечения трубы с ЧПУ;
    Плазмена с ЧПУ / полосой пламя / плазменный станок;

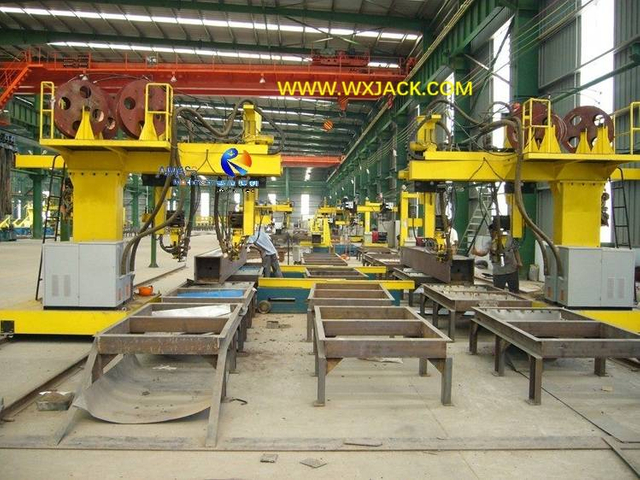

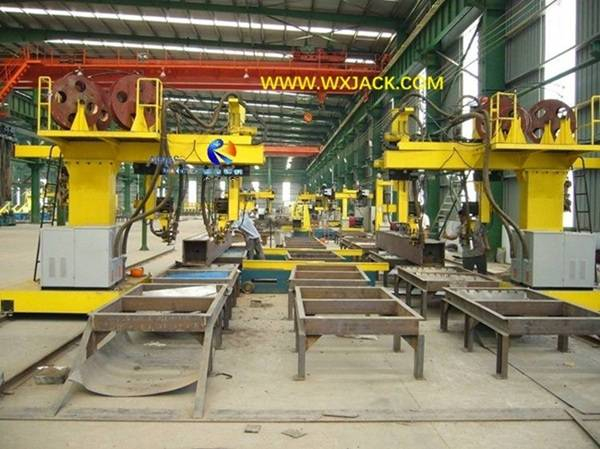

    Линия производства Коробчатая балка (в том числе сборка машины), электромашина для сварочной машины электробанки, погружной дуговой сварочный аппарат, фрезерный станок для торца луча);

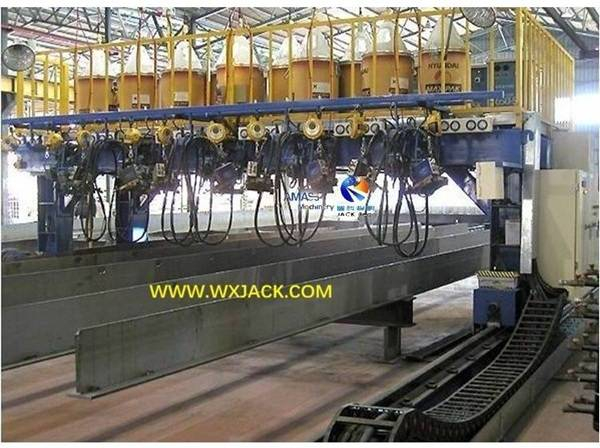

    Производственная линия T Луч (включая сборка машины, погружной дуговой сварочной машины / сварочный аппарат CO2);
    Сварка поворота;
    Сварочный манипулятор;
    Позиционер сварки;
    Различные специализированные сварочные машины

    Эти оборудование широко используются в промышленности стальной конструкции, здания судна, строительство моста, сосуда под давлением, нефтехимической и т. Д.

Другие продукты, которыми мы владеем, помимо линии по производству двутавровых балок

1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
Фрикционно-роликовый тип;Для крупногабаритной трубы
0
0

Блоги по производству двутавровых балок

  • Как правильно эксплуатировать машину для стыковой сварки пластин?

    Задача/ Функции / Технические характеристики/ Функциональные узлы машины для плоскостыковой сварки листового металла; Квалификация «Оператор машины для стыковой сварки плоских стыков листового металла»; Общие этапы работы с плоскостыковой сваркой с рабочей пластиной; Советы по машине для стыковой сварки рабочей пластины; Краткая информация о машине Wuxi JACK для плоскостыковой сварки Читать Далее

  • Введена в эксплуатацию машина для стыковой сварки пластин

    Использование и преимущества многофункционального автоматического плоскостыкового сварочного аппарата; Технические характеристики многофункциональной автоматической машины для стыковой сварки листового металла; Правильная работа на многофункциональной автоматической машине для стыковой сварки пластин; Техническое обслуживание многофункционального автоматического плоскостыкового сварочного аппарата; Краткое описание многофункциональной автоматической машины для стыковой сварки пластин Wuxi JACK Читать Далее

  • Wuxi JACK поставляет комплект машины для стыковой сварки пластин MP23 для отечественного заказчика из отрасли подъемного машиностроения

    Использование машины для стыковой сварки пластин с полным проваром MP23; Сильные стороны машины для стыкового соединения пластин MP23 с полным проваром; Таблички Технические характеристики машины для плоскостыковой сварки с полным проплавлением MP23; Основные узлы машины для сварки пластин с полным проваром MP23 Читать Далее

Дом

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
