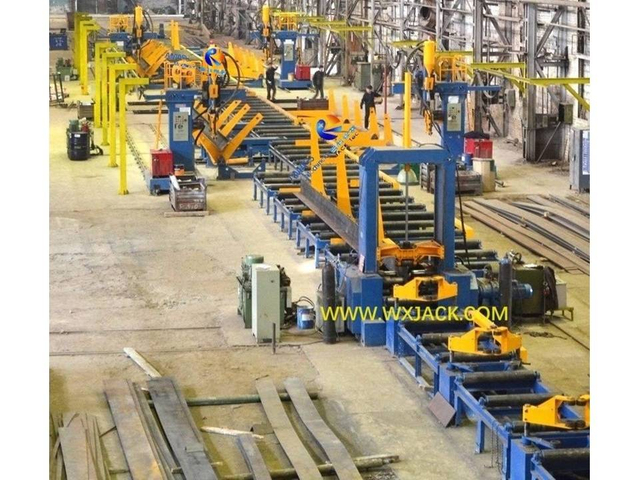

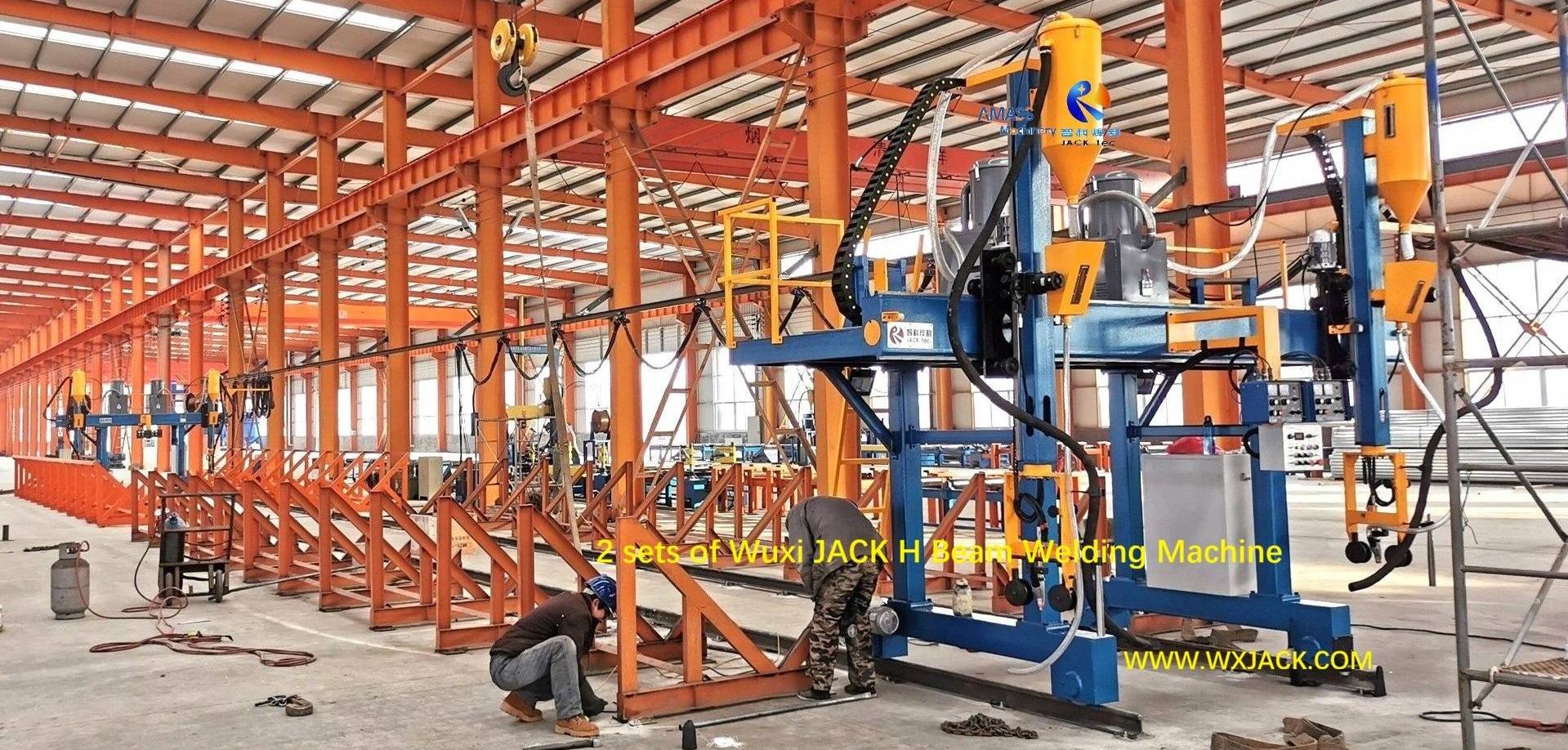

1. Взаимосвязь машины для сварки двутавровых балок LHA, LHT и LHC:

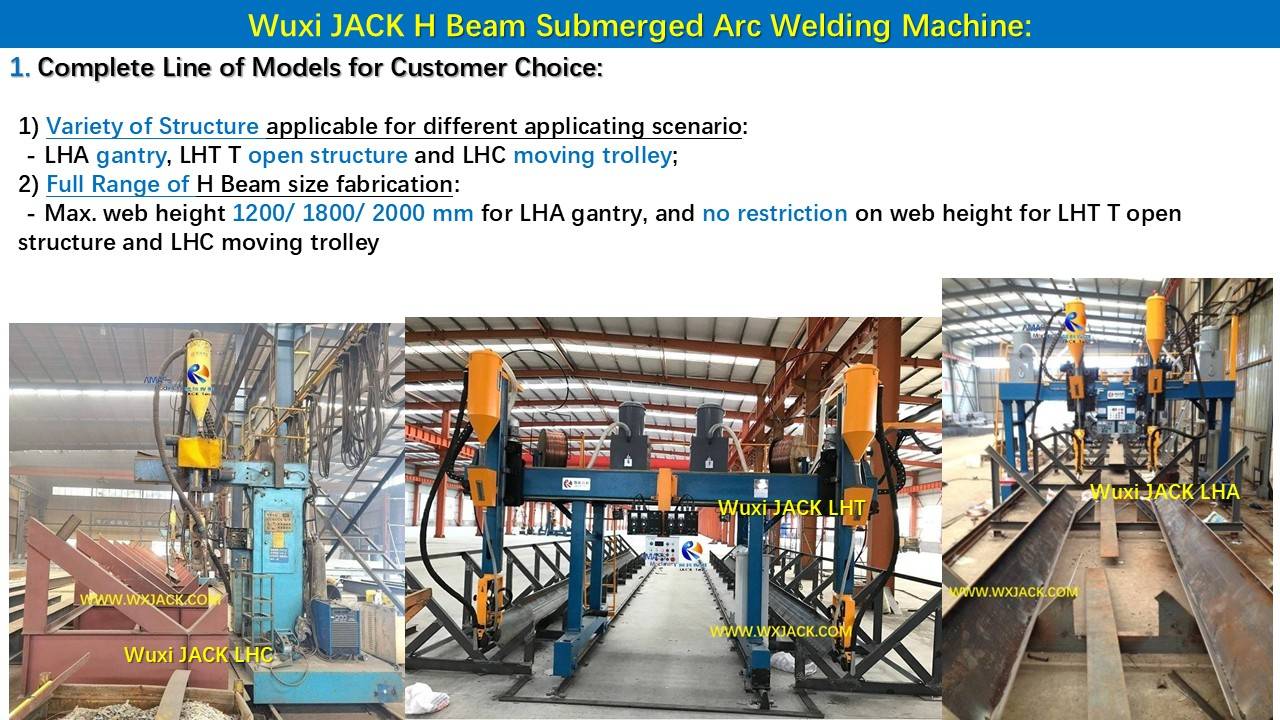

1) Аппарат для дуговой сварки двутавровых балок LHT и LHA:
а) На первый взгляд машина с Т-образной рамой LHT очень похожа на машину портального типа серии LHA, особенно модели LHAZ с центральным управлением:

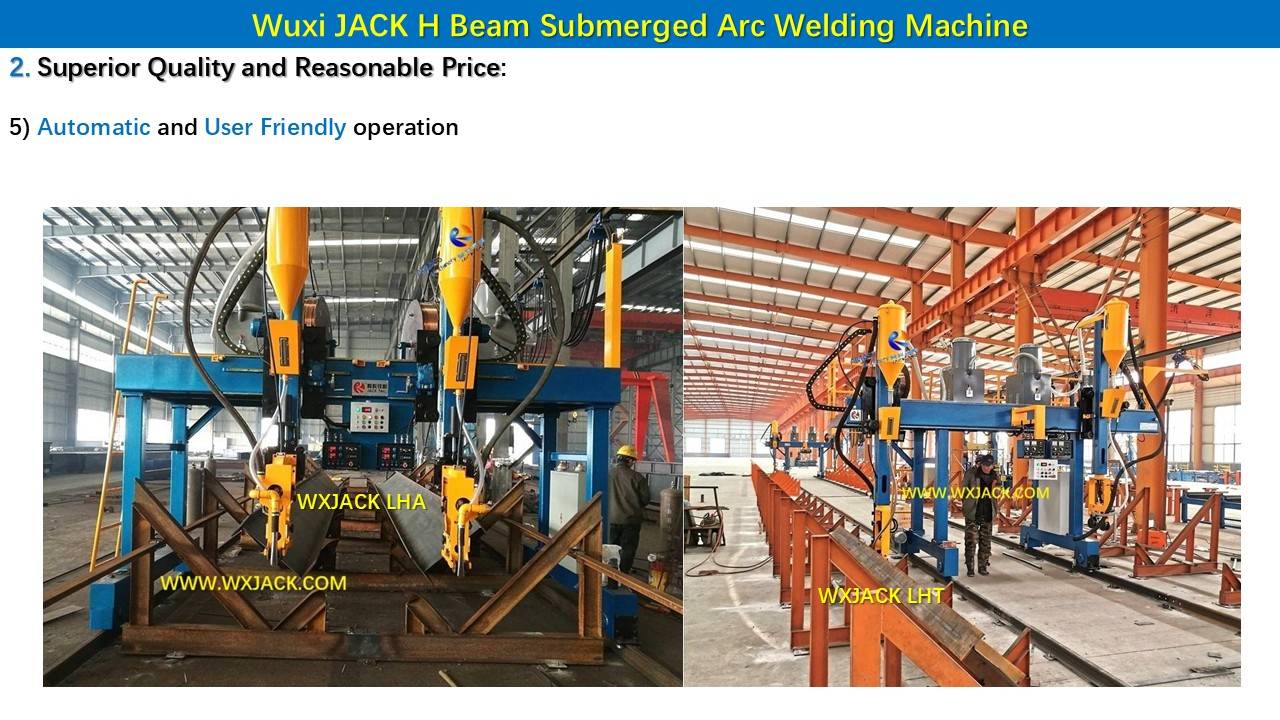

i. Модель машины Wuxi JACK LHT : ( Рис.1 )

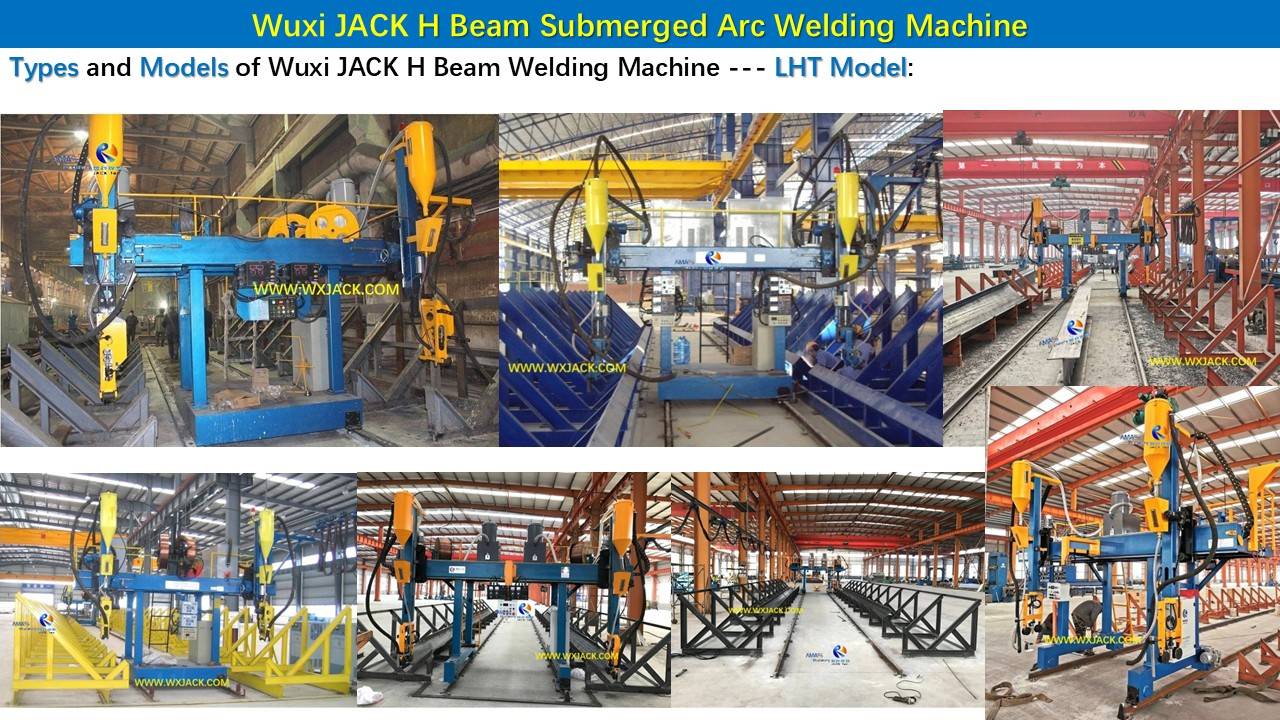

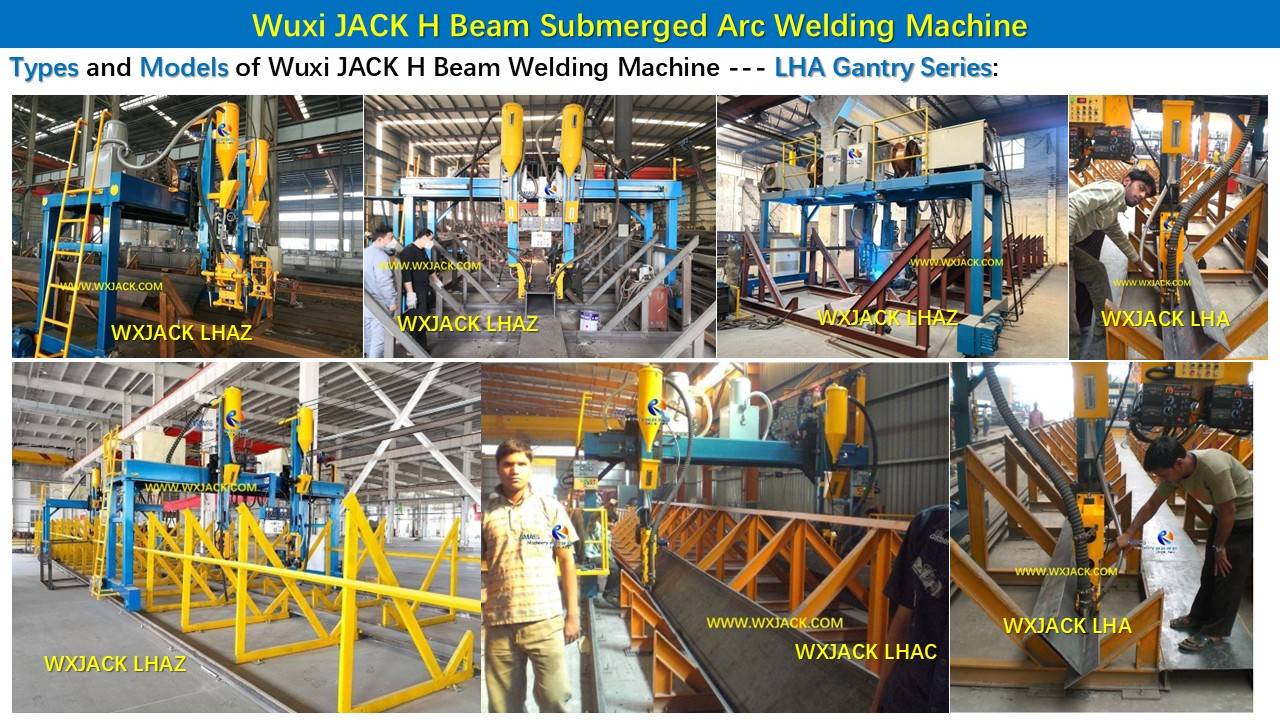

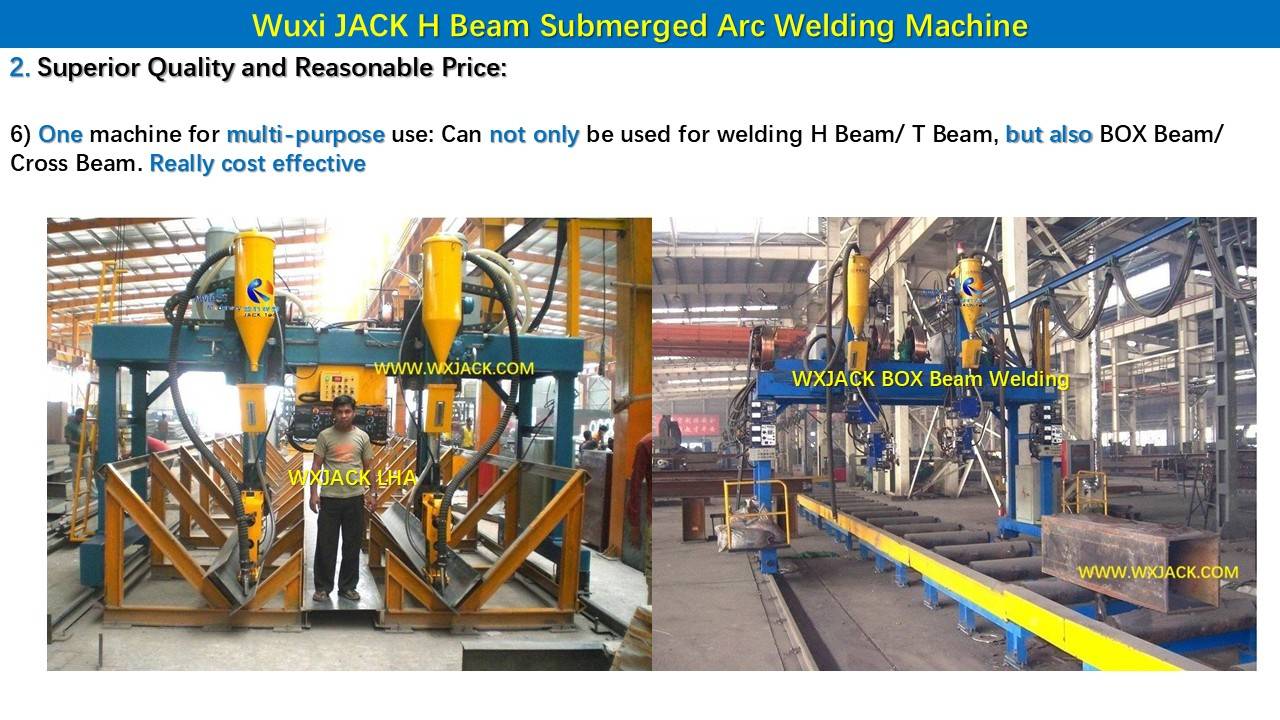

ii. Модель рабочего центра Wuxi JACK LHAZ : ( Рис.2 )
б) Как показано на фотографиях выше, модель LHT имеет две заготовки, уложенные на опору в открытой конструкции, поэтому LHT можно использовать для сварки двутавровых балок большего размера, и она имеет широкие возможности для установки двутавровых балок различного размера Теоретически не существует ограничений на размер двутавровой балки, которая может быть сварена; .
в) В то время как станок модели LHA имеет стойку для поддержки заготовок, окруженную закрытой рамой. Итак, существует серия конкретных моделей для соответствующего диапазона размеров двутавровых балок;

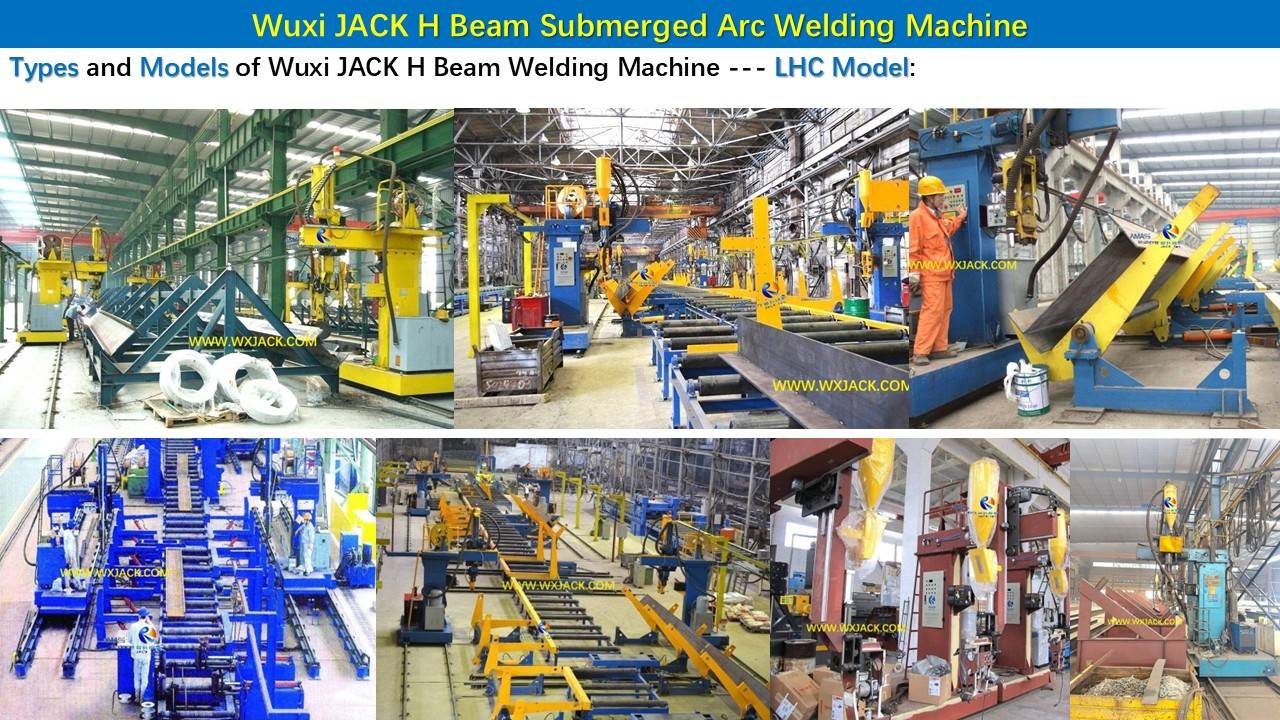

2) Соединение между LHC и LHT сварочным аппаратом для двутавровых балок:
a) Размер двутавровой балки: такой же, как у LHC, в модели LHT, поскольку двутавровая балка устанавливается на опорные стойки снаружи колонны рамы машины, ограничения на удлинение двутавровой балки отсутствуют. В этом смысле при одинаковом размере рамы машины сварная двутавровая балка модели LHT может быть больше (высота стенки), чем у серии LHA;
б) Модель машины: Так же, как и LHC, такая конструкция может быть размещена на двутавровой балке различной высоты, поэтому для портального сварочного аппарата двутавровой балки LHT не существует различия в модели машины, как и одна модель LHT, применимая для всех размеров двутавровой балки;
2. Режим привода аппарата для дуговой сварки двутавровых балок под флюсом:
а) В отличие от большой мощности, задействованной на этапе сборки двутавровой балки на машине для сборки двутавровой балки и на этапе выпрямления на машине для выпрямления двутавровой балки, которым требуется гидравлическая система для создания силового импульса,
б) В машинах для сварки двутавровых балок моделей LHT, LHC и LHA,

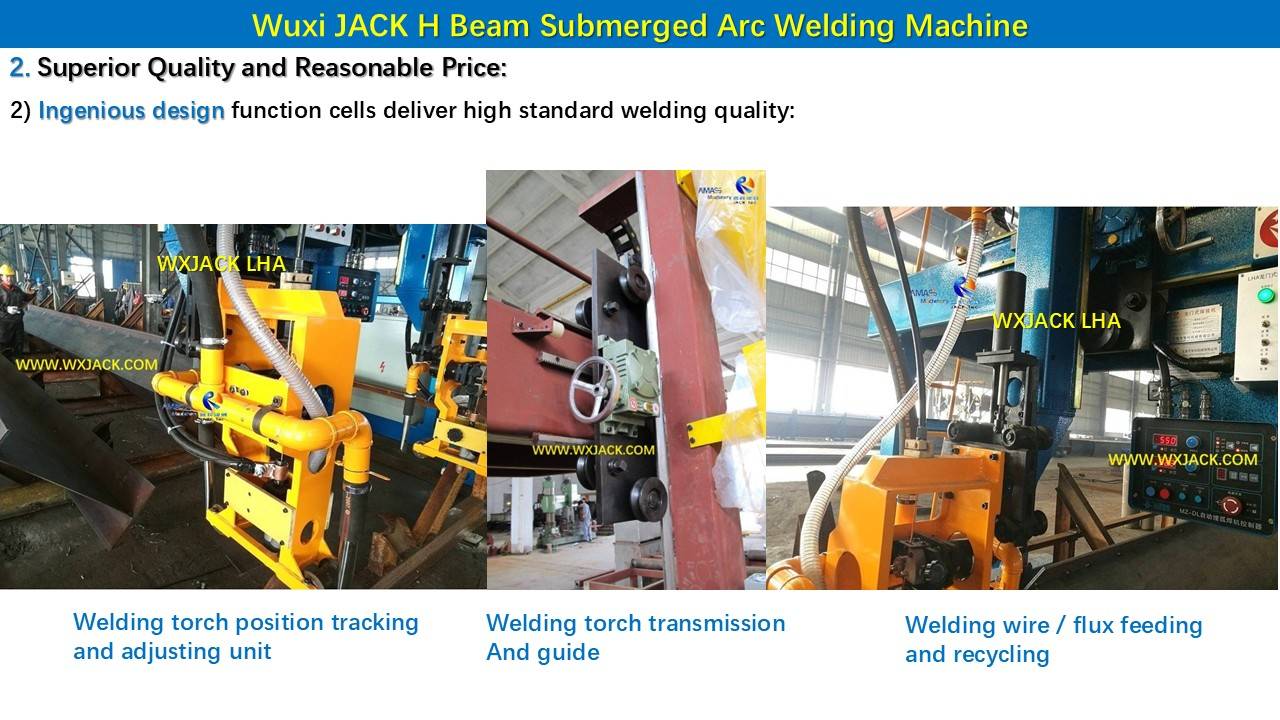

Приводная мощность основных агрегатов представлена:

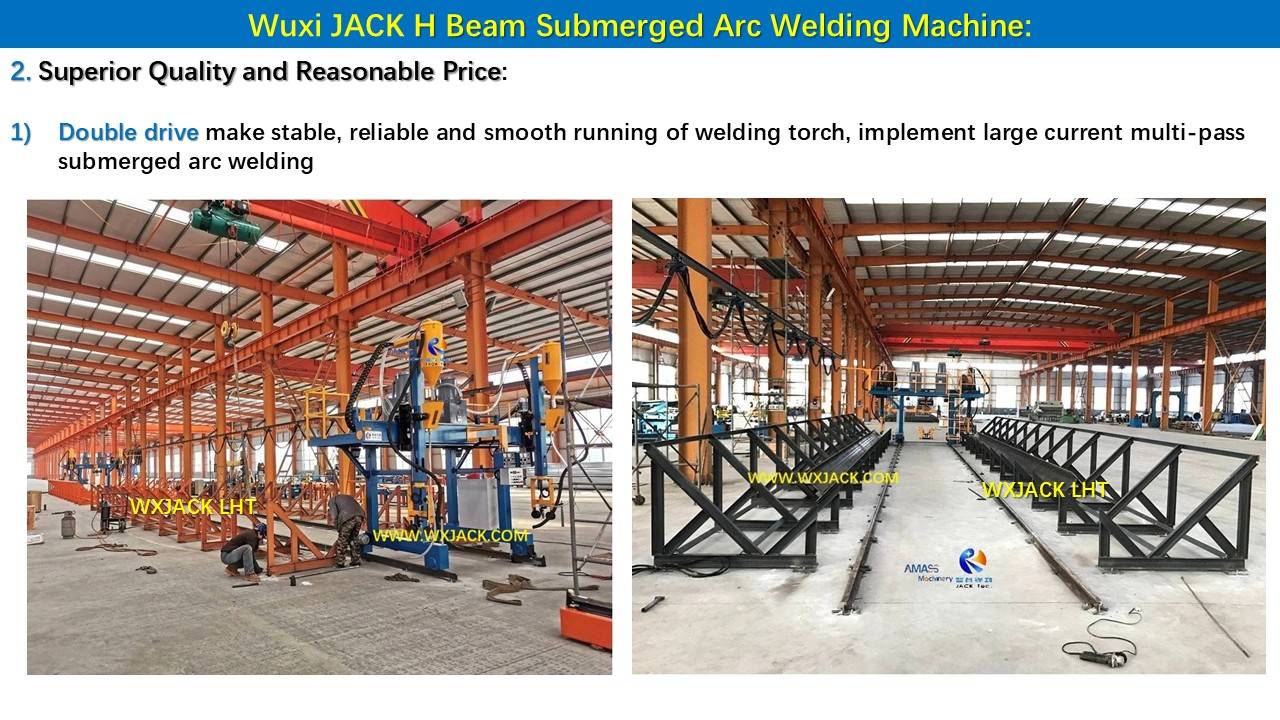

1) Мотор-редуктором для привода механической системы, перемещения кузова (Т-образная рама, козловая, колонная тележка) по рельсам;
2) Электроэнергия для питания источника сварочного тока SAW;
3) Пневматическая газобаллонная система для привода устройства отслеживания сварочной дуги;
3. Три типа режима сварки SAW в машине для сварки двутавровых балок:
1) Однодуговая технология SAW в аппарате для сварки двутавровой балки под флюсом:

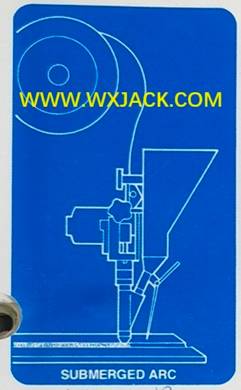

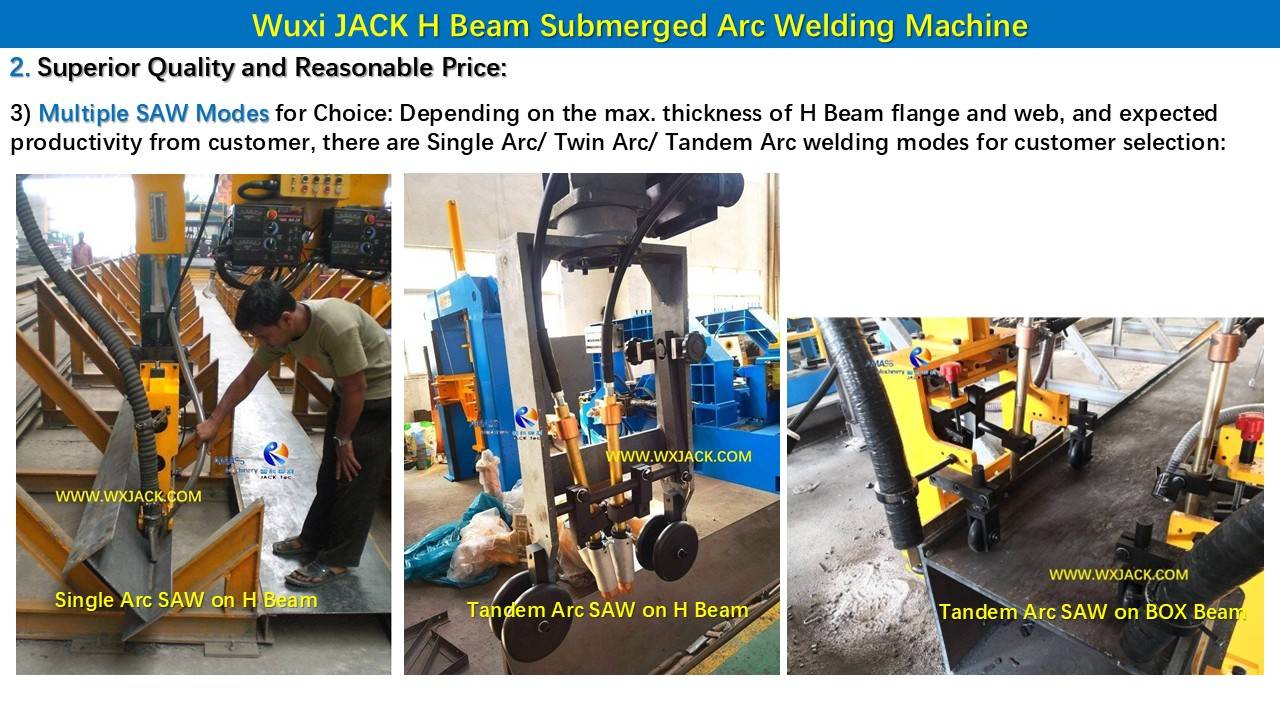

а) Имеется в виду « один кусок сварочной проволоки генерирует одну сварочную дугу »: ( рис.3 )
б) Размер сварочного шва: при использовании этого типа технологии SAW высота сварки каждого прохода сварочного шва составляет около 10 мм. ;
в) Характеристика: в этом случае для сварки одной детали используется один комплект сварочного источника питания;
г) Количество сварочной системы: Итак, один комплект моделей LHA и LHT должен быть оснащен двумя комплектами сварочного источника питания, а один комплект LHC - одним комплектом сварочного источника питания;

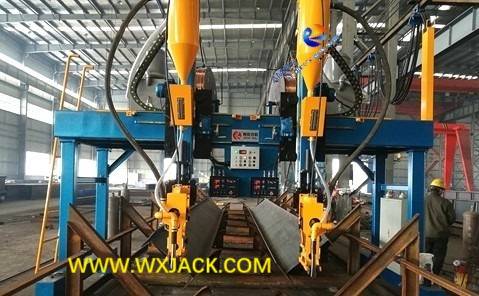

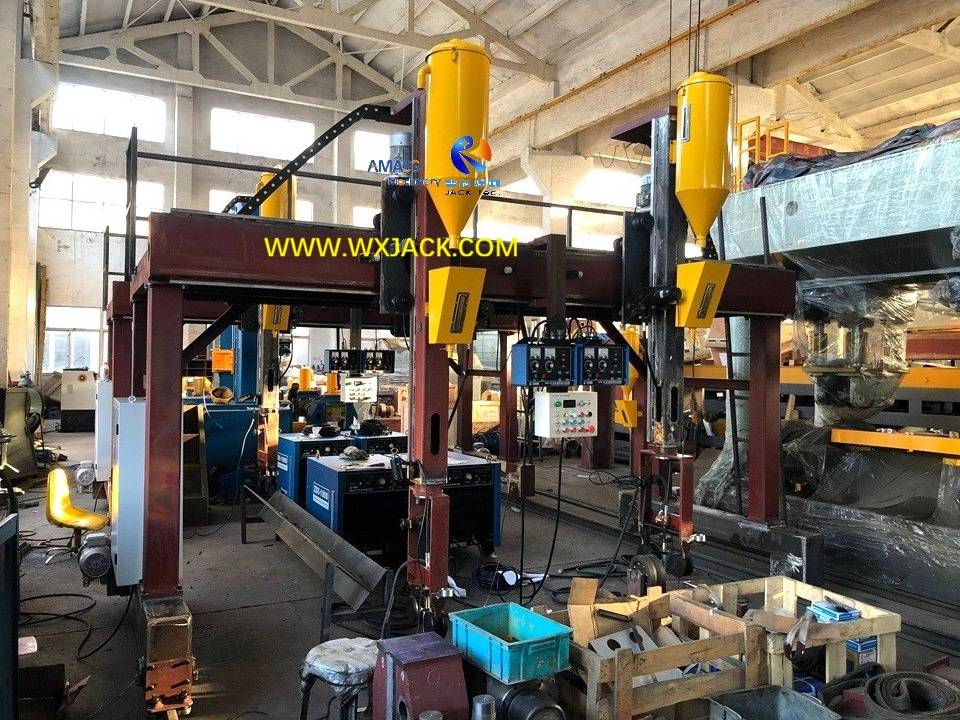

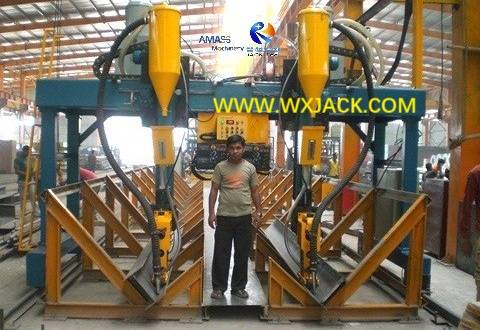

д) Рабочая площадка однодугового портального сварочного аппарата двутавровой балки модели Wuxi JACK LHA : ( Рис.4 )
2) Тандемная дуга по технологии SAW в сварочном аппарате для двутавровой балки:
а) Имеется в виду « Два куска сварочной проволоки создают двойную сварочную дугу »: ( Рис.5 )
б) Размер сварочного шва: это «Самый тяжелый режим сварки». При использовании тандемной дуговой пилы высота сварного шва каждого прохода может достигать 20 мм;
в) По этой причине для двутавровых балок с толщиной стенки более 20 мм (обычно мы называем такие двутавровые балки «толстыми») у клиентов есть два варианта конфигурации соответствующих машин:
i. Либо используйте одиночную дугу, обсуждавшуюся в предыдущем сегменте. Портальная рама два раза перемещается вперед и назад по рельсам, одновременно дважды выполняя сварку SAW на двутавровой балке;
ii. Или используйте технологию Tandem Arc SAW. В таких условиях машина может завершить сварку двутавровой балки SAW за один проход. Таким образом, это удваивает производительность сварки двутавровых балок для клиентов;
г) Количество и характеристики источника питания для сварки под флюсом двутавровой балки:
я. Для реализации на тандемной дуговой пиле необходимо использовать два комплекта сварочного источника питания для сварки одной детали двутавровой балки, что представляет собой один комплект источника переменного тока и один комплект источника постоянного тока соответственно;
ii. Таким образом, в одном комплекте модели LHA или LHT должно быть всего 4 комплекта источников питания SAW, 2 комплекта постоянного тока и 2 комплекта переменного тока соответственно; Для одного комплекта машины модели LHC количество вдвое меньше, чем у моделей LHA и LHT:

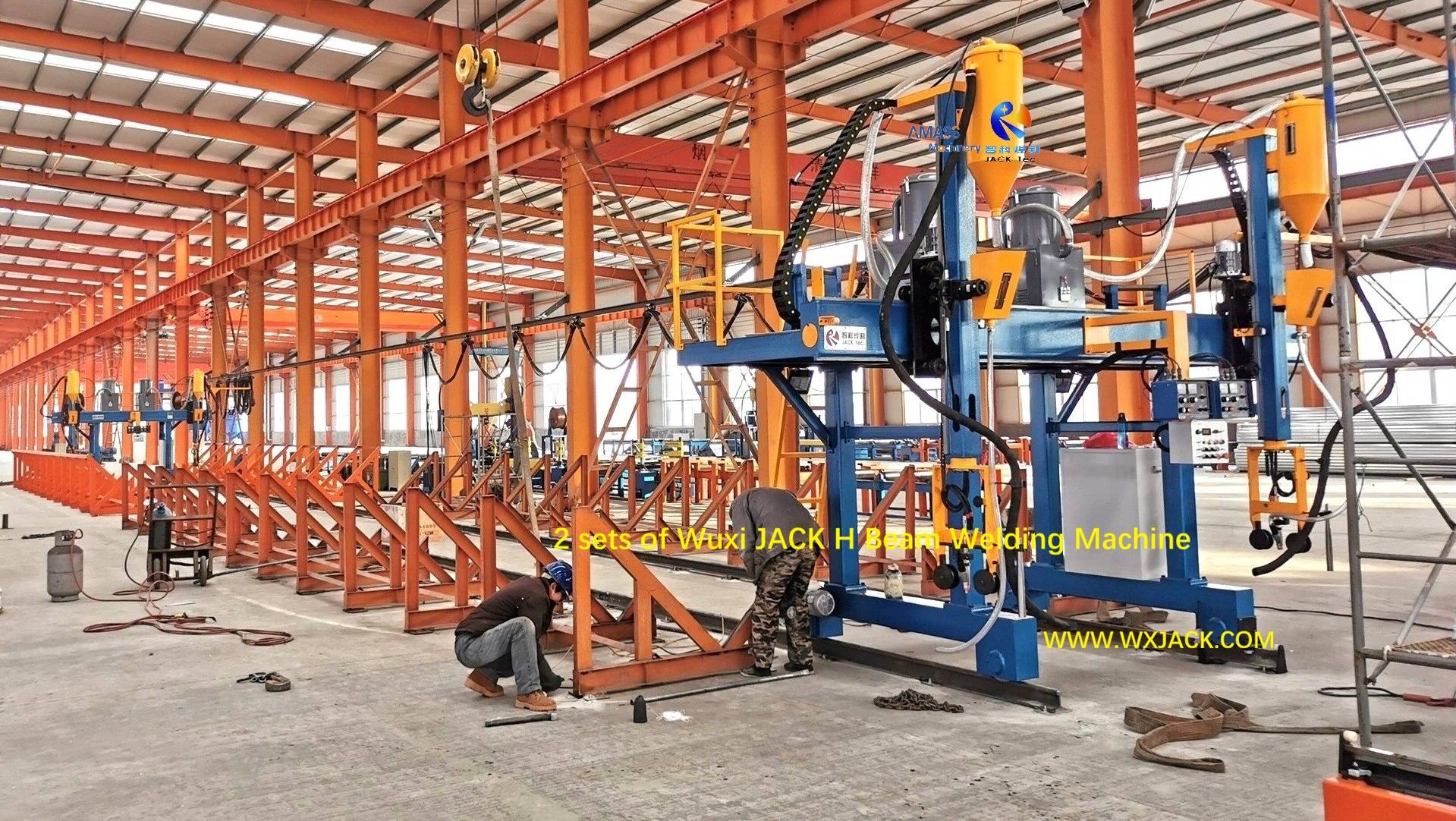

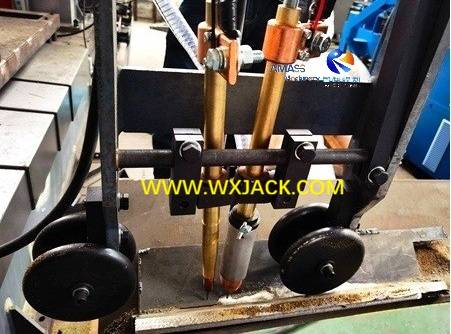

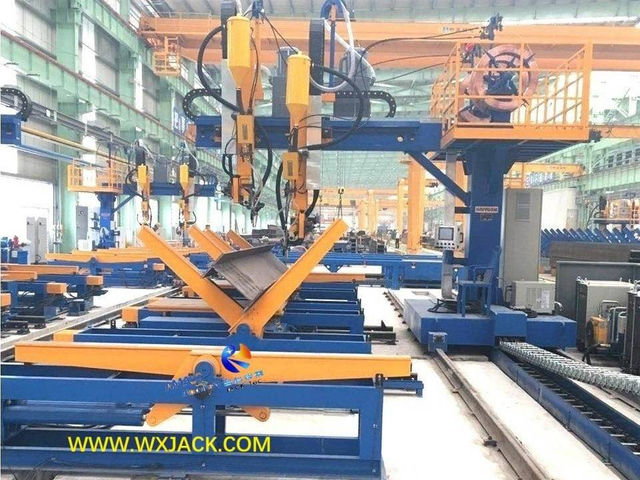

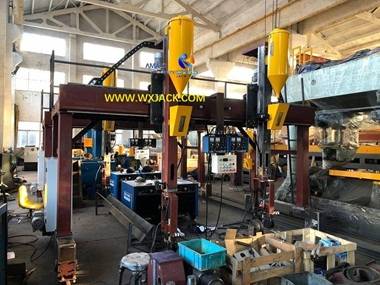

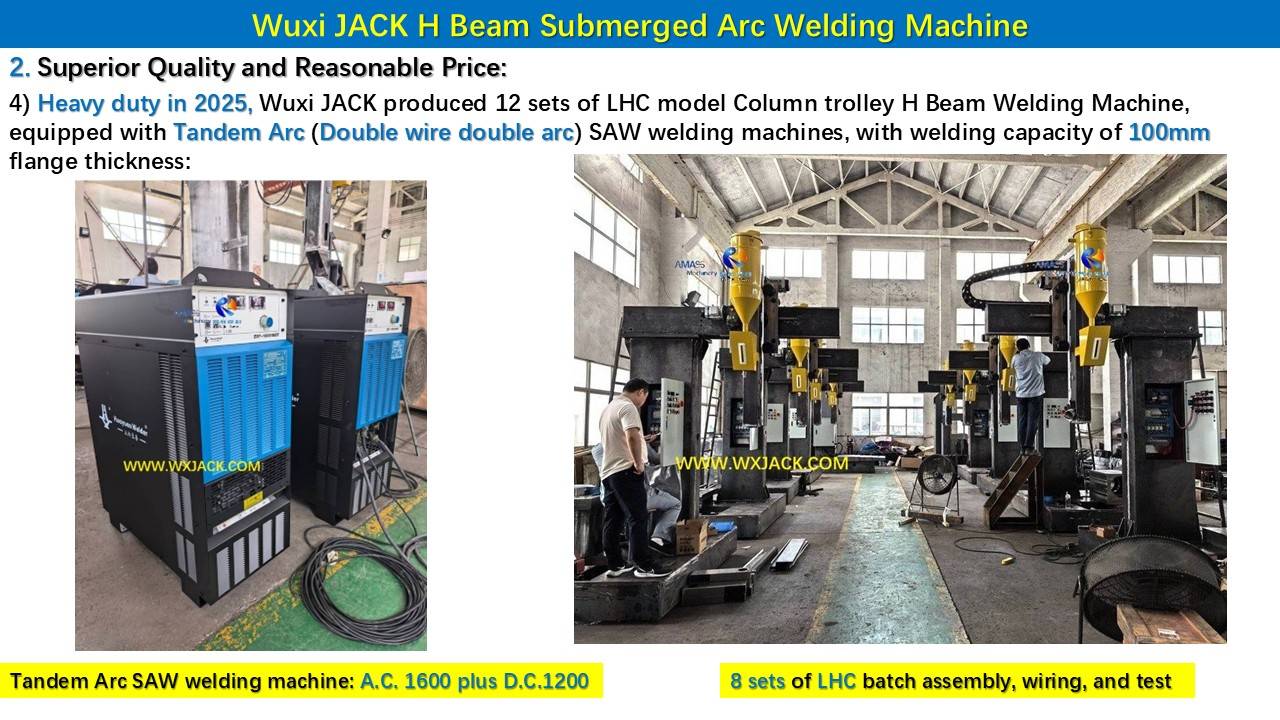

Тандемная дуговая пила в сварочном аппарате для двутавровой балки модели Wuxi JACK LHC : ( Рис.6 )
iii. Характеристики сварочного тока для источников питания постоянного и переменного тока для пилы зависят от макс. толщина фланца двутавровой балки под сварку, обычно в диапазоне от 1000А до 1600А;
3) Двойная дуга технологии SAW в портальной сварочной машине двутавровой балки:

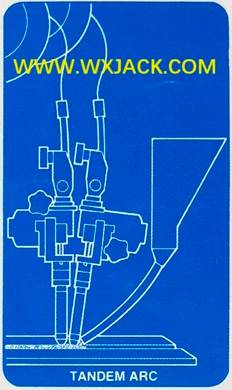

а) Имеется в виду « Два куска сварочной проволоки создают одну сварочную дугу »: ( Рис.7 )
б) Применение: Двухдуговая пила SAW обычно применяется в положении плоской угловой сварки под углом 0° на двутавровой балке. Плоская угловая сварка под углом 0° означает, что двутавровая балка расположена ровно в горизонтальном положении, а сварочная горелка находится под углом 45°; В машинах для сварки двутавровых балок серии PHJ и ZHJ 3 в 1, разработанных нашей компанией, используется сварка плоских угловых балок под углом 0°:

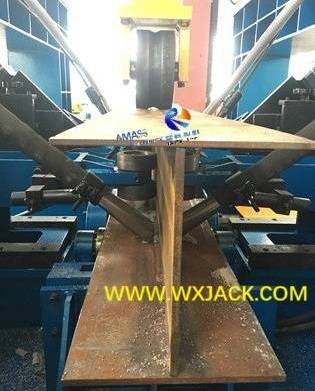

Сварка плоских угловых балок под углом 0° в машине Wuxi JACK 3 в 1 для сварки двутавровых балок: ( Рис.8 )
в) Для сравнения: угловая сварка под углом 45°, используемая в универсальном аппарате для сварки двутавровой балки под флюсом LHT/LHC/LHA, заключается в том, что двутавровая балка устанавливается под углом 45°, а сварочная горелка находится в вертикальном положении вниз:

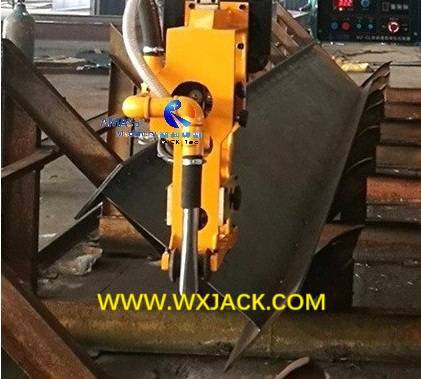

угловая сварка под углом 45° в портальной сварочной машине с двутавровой балкой Wuxi JACK: ( Рис.9 ).
г) Преимущество двойной дуговой пилы для машины для сварки двутавровых балок под флюсом:
я. Плоская угловая сварка под углом 0° не так проста, как угловая сварка под углом 45°, с точки зрения получения сварочного шва хорошего внешнего вида. Однако с внедрением сварки Twin Arc SAW эта цель может быть достигнута;
ii. Кроме того, сварка Twin Arc SAW позволяет повысить скорость сварки примерно на 5%, что способствует повышению эффективности производства;
4. Работа на сварочном аппарате для двутавровых балок:
1) Для операторов портальной сварочной машины двутавровой балки:
а) Прежде чем официально вступить в должность, оператор должен прочитать и понять руководство по эксплуатации машины, быть знакомым со структурой/работой и регулировкой, иметь возможность управлять всеми функциональными блоками, особенно источником питания для сварки SAW, и самой машиной;
б) Оператор должен сначала провести пробный запуск машины;
в) Знать все кнопки и переключатели панели управления станком;
г) Убедитесь, что все узлы аппарата для сварки двутавровых балок под флюсом находятся в нормальном состоянии;
д) Отрегулировать параметры сварки источника питания ПАВ;
В общем, заранее проведите полную подготовку к операции сварки SAW;
2) Обслуживание аппарата для дуговой сварки двутавровых балок под флюсом:
Так как машина имеет частые механические движения рамы вперед-назад во время работы, расположение электрических кабелей очень важно:
а) для тех, кто занимается перемещением механической рамы, кабели прокладываются с помощью подвесной стойки вдоль рельсов;
б) Для тех, кто занимается перемещением по горизонтальной балке механической рамы, тросы раскладываются с помощью буксирной цепи;

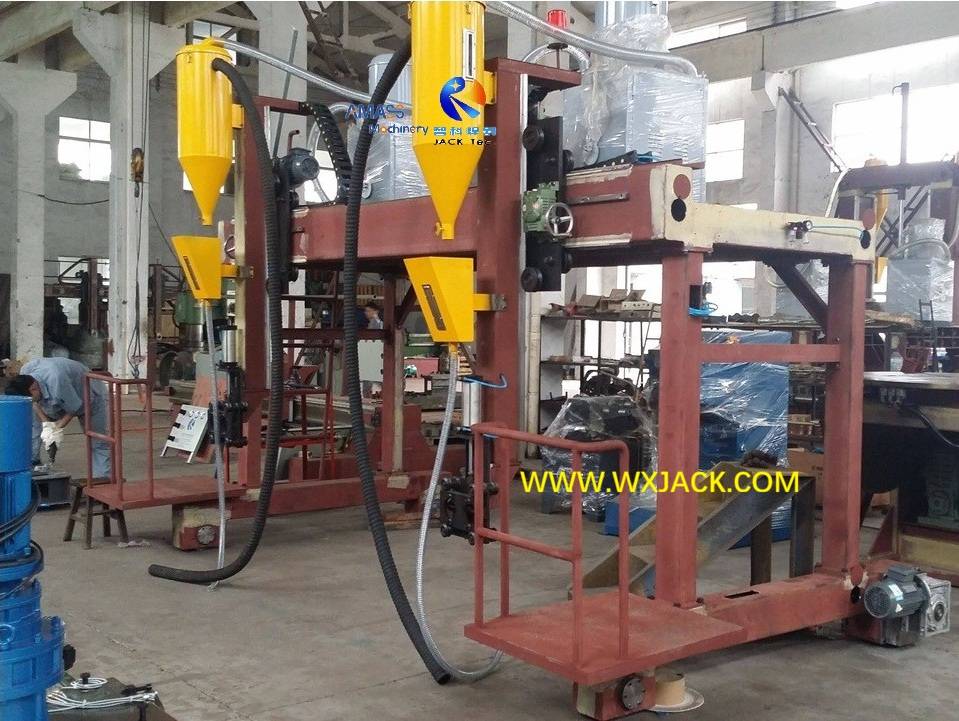

в) Рабочая площадка портального сварочного аппарата двутавровой балки модели Wuxi JACK LHT с расположением кабелей: ( Рис.10 )

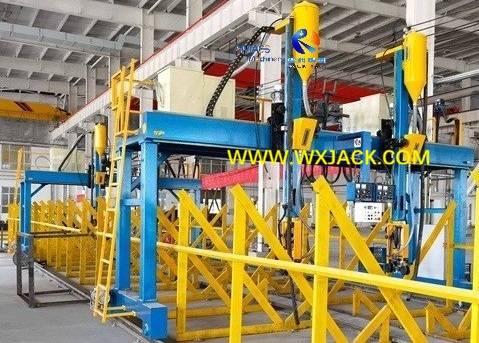

3) Для облегчения обслуживания машины поверх механической рамы имеется верхняя платформа , окруженная перилами, доступ к которой осуществляется по лестнице: ( Рис.11 ).
4) Сигнализация безопасности: для немедленного информирования о возникновении непредвиденной ситуации в верхней части основной рамы машины установлен сигнальный индикатор, который очень привлекает внимание.
5. Выбор источника питания для сварки SAW и принцип работы аппарата для дуговой сварки двутавровых балок под флюсом:
1) Источник питания SAW в сварочном аппарате для двутавровой балки:
а) Выбор Wuxi JACK: Дуговая сварка под флюсом является основным этапом производственного процесса сварки двутавровой балки, который напрямую влияет на качество готовой двутавровой балки. По этой причине источник питания SAW, который мы поставляем на аутсорсинг для моделей LHA, LHC и LHT, относится к высшему уровню в отрасли сварочного оборудования;
б) Благодаря многолетним испытаниям, проверкам и отзывам клиентов, с точки зрения оптимального качества в сочетании с разумной ценой, удобством эксплуатации и обслуживания, мы рекомендуем два варианта источника питания SAW для использования в станках:
i. Сварочный аппарат китайской марки HUAYUAN SAW: ( Рис.12 )

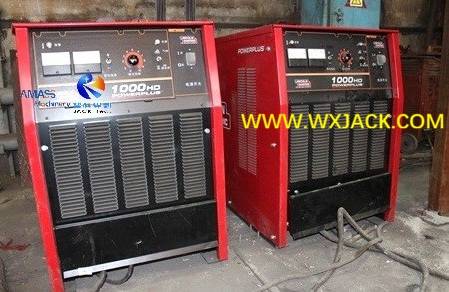

ii. Сварочный аппарат Lincoln SAW американской марки: ( Рис.13 )
Обе модели способны выполнять сварку SAW одинарной, двойной дугой или тандемной дугой;
в) Из них китайский HUAYUAN имеет очень хорошие показатели стоимости. Он стабильно и стабильно обеспечивает высокие стандарты качества сварки SAW при разумной цене на оборудование. В настоящее время HUAYUAN является одним из основных производителей источников питания SAW в области сварки стальных конструкций BOX IH Beam;
2) Технический обзор источника питания SAW в портальной сварочной машине двутавровой балки:
а) Функция источника питания SAW в машине для сварки двутавровых балок:
я. Источник питания с интегрированной функцией инверторного управления серии ZD7 может использоваться в различных режимах сварки, включая автоматическую дуговую сварку под флюсом, электрошлаковую сварку, сварку прилипанием и воздушную строжку дугой;
ii. Кроме того, этот источник питания также очень хорошо справляется со сваркой постоянным током и наплавкой полос;
б) Характеристики источника питания SAW в машине для дуговой сварки двутавровых балок под флюсом:
я. Основная схема управления этого источника питания ZD7 SAW представляет собой инверторную схему IGBT. Он обладает такими сильными сторонами, как превосходная надежность, быстрое время реакции и непревзойденные динамические характеристики;
ii. Источник питания ZD7 SAW имеет возможность автоматической компенсации потенциального риска колебаний напряжения в сети, обеспечивая стабильное и равномерное горение дуги во время сварки SAW, а также гарантируя хороший внешний вид и создаваемый сварочный шов высокой интенсивности;
3) Принцип работы источника питания SAW в сварочном аппарате для двутавровой балки:
В сварочном источнике питания со встроенным инверторным управлением серии ZD7 в качестве контура управления используется основная цепь инвертора, как показано ниже:
a) Во время сварки SAW трехфазный переменный ток от сети мастерской преобразуется в высокочастотный постоянный ток частотой 20 кГц после выпрямления с помощью трехфазных выпрямителей;
б) С помощью инвертора IGBT этот высокочастотный постоянный ток будет инвертирован в высокочастотный переменный ток в качестве перехода;
в) После этого этот инвертированный переменный ток высокой частоты снова выпрямляется обратно в постоянный ток: при постоянном уменьшении напряжения в высокочастотном трансформаторе переменный ток снова выпрямляется в постоянный ток;
г) Этот постоянный ток затем фильтруется через контур реакции и контролируется сигналом отрицательной обратной связи по току;
д) После усиления этот сигнал отрицательной обратной связи подается на инвертирующий интерфейс усилителя ошибки и проходит через интегральную схему регулировки ширины импульса;
е) К этому времени этот усиленный сигнал может контролировать время работы IGBT, и, следовательно, инверторный выпрямитель может получить требуемую внешнюю характеристику для получения ожидаемой производительности аппарата для дуговой сварки под флюсом двутавровой балки;

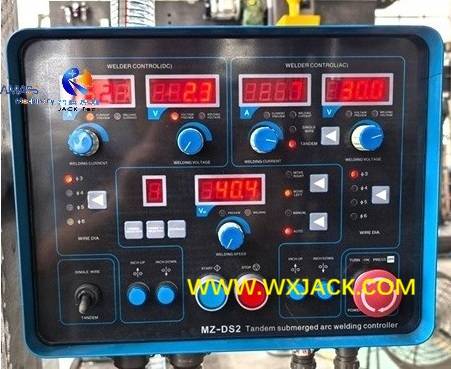

4) Пульт управления источником питания тандемной дуговой пилы, оснащенным портальным сварочным аппаратом с двутавровой балкой Wuxi JACK: ( Рис.14 ).
6. Блок отправки и переработки сварочного флюса SAW портальной сварочной машины двутавровой балки:
1) Рабочий комплекс машины для сварки двутавровых балок:
а) Краткое описание: Автоматический аппарат для дуговой сварки двутавровых балок под флюсом представляет собой комплексную группу, объединяющую управление внешними компонентами в единый блок управления машиной;
б) Важность: Вероятно, качество приобретенных устройств играет важную роль в обеспечении качества работы машины при сварке двутавровой балкой;
в) Помимо источника питания для сварки SAW, используется еще один важный внешний компонент — это установка подачи и переработки сварочного флюса SAW, что в значительной степени влияет на качество сварки SAW и эксплуатационные расходы. Для этого устройства мы выбрали китайский бренд, а именно местного поставщика бренда LIANTONG в Уси:
2) Блок подачи и переработки флюса в машине для дуговой сварки двутавровых балок под флюсом:

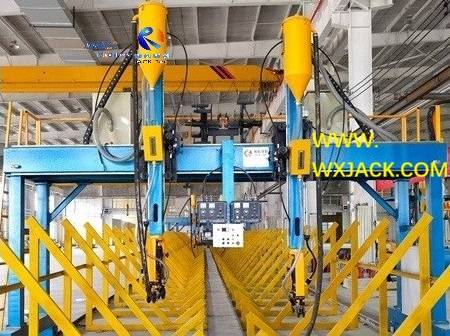

а) Бункер желтого цвета для сварочного флюса SAW и машина для повторного использования серого цвета : ( Рис.15 )
б) Краткое описание: Устройство рекуперации и рециркуляции флюса типа LTHS-E может использоваться в качестве вспомогательного механизма для всех видов сварочных процессов, которые включают в себя рециркуляцию флюса для использования, например, дуговая сварка под флюсом;
в) Формирование узла рекуперации и переработки флюса в машине для сварки двутавровых балок:
я. Этот блок состоит из основного корпуса рекуператора, бункера для флюса, трубы из нержавеющей стали, соединительного шланга и всасывающего наконечника;
ii. Его бункер для флюса установлен на передней горизонтальной балке сварочного аппарата двутавровой балки, а его основной корпус находится на верхней части механической рамы;
iii. Наконечник для всасывания флюса установлен на переднем конце сварочной горелки;
iv. Соединение между основным корпусом, бункером для флюса и всасывающим наконечником в этом устройстве осуществляется с помощью трубок и шлангов из нержавеющей стали;
v. Таким образом, он образует полный набор автоматической системы циркуляции, передачи и восстановления потока;
3) Принцип работы устройства рекуперации и рециркуляции флюса в сварочном аппарате двутавровой балки:
а) Работа установки рекуперации и рециркуляции флюса интегрирована с электрической системой управления самого сварочного аппарата двутавровой балки;
б) С помощью двух пневматических клапанов ковш для хранения разделен на три секции: ковш для сбора, переходной ковш и подающий ковш;
в) во время сварочных работ флюсы из ковша восстановления в ковш подачи подаются через переходной ковш без необходимости отключения всего агрегата;
г) Когда объем флюса внутри подающего ковша становится менее 15 кг, блок восстановления подает сигнал тревоги, чтобы вся система всегда работала нормально во время работы SAW портального сварочного аппарата с двутавровыми балками;
4) Для получения более подробной информации об установке, эксплуатации и техническом обслуживании установки регенерации и переработки сварочного флюса SAW клиент может проверить руководство и схему устройства, а также другую техническую документацию, предоставленную клиентам машины для сварки двутавровых балок.
