1 3 in 1 H Beam Assembly Welding Straightening Integral Machine 16

Рабочее видео Wuxi JACK

3 в 1 H балке в сборе, сварка, выпрямление, интегральная машина

Панель навигации на 'Рабочее видео сборки двутавровой балки 3 в 1, сварки и выпрямления интегральной машины'

Краткое введение в использование и категорию 3 в 1 сборке двутавровой балки, сварке, выпрямлению, интегральной машине

A. Применение интегральной машины для выпрямления сварных швов в сборе H-балки 3 в 1:

1. Интегральная машина для выпрямления сварных швов в сборе H-балки 3 в 1 сочетает в себе 3 функции:


Из 3 типов различных базовых автоматических машин для производства двутавровых балок, которые входят в линию по производству двутавровых балок:
1) Машина для сборки двутавровой балки и прихваточной сварки;
2) Сварочный аппарат для двутавровой балки;
3) Машина для правки фланцев двутавровой балки;
Для изготовления сварной двутавровой/ двутавровой балки с концом готового сварного шва, равным или менее 12 мм;

2. Другое название — машина для изготовления двутавровых балок 3 в 1:

1) Иллюстрация готовой двутавровой балки, которая будет изготовлена ​​на машине для изготовления двутавровых балок 3 в 1: (Рисунок 1)

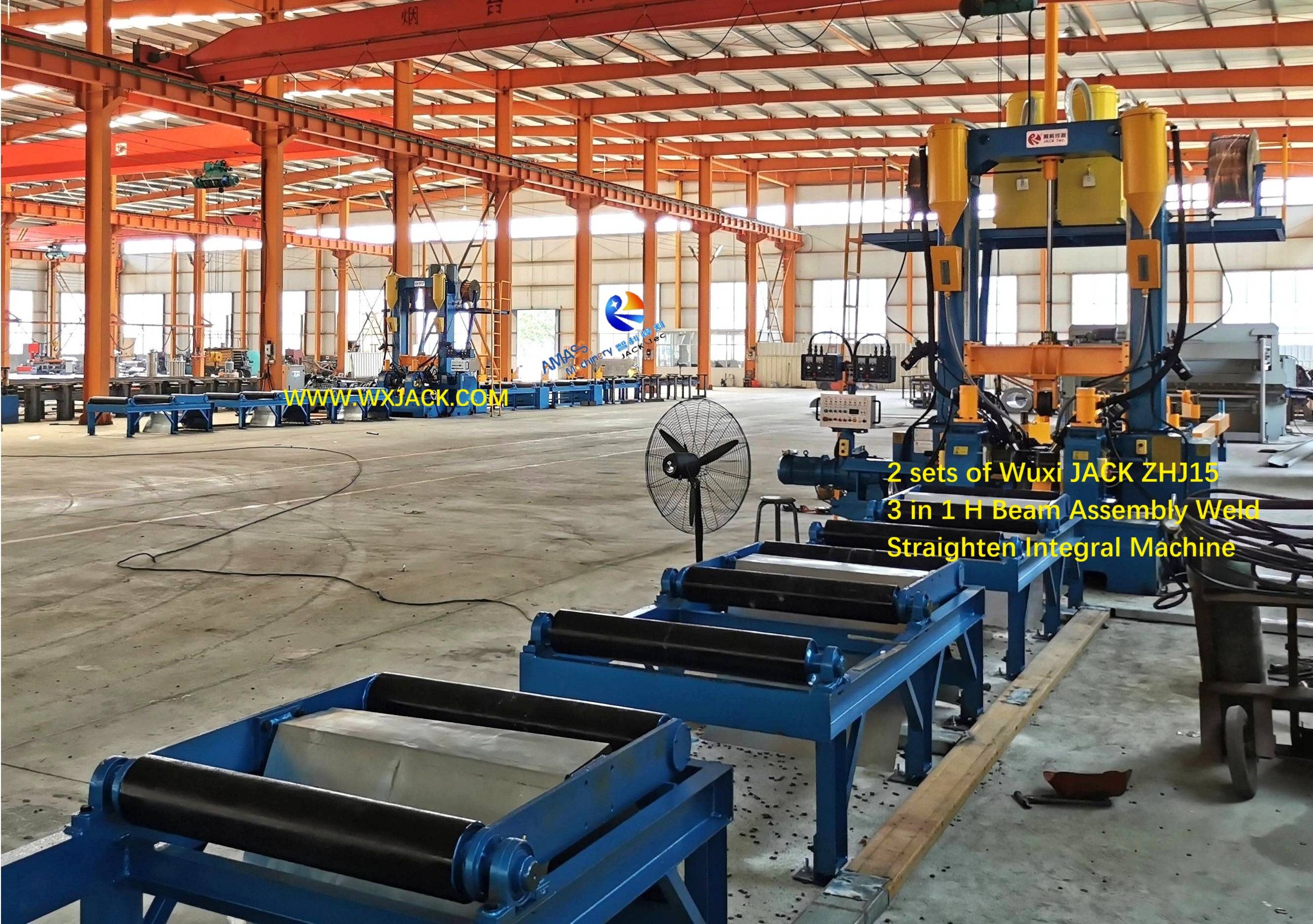

Рис. 1. Интегральная машина для выпрямления и сварки двутавровой балки 181

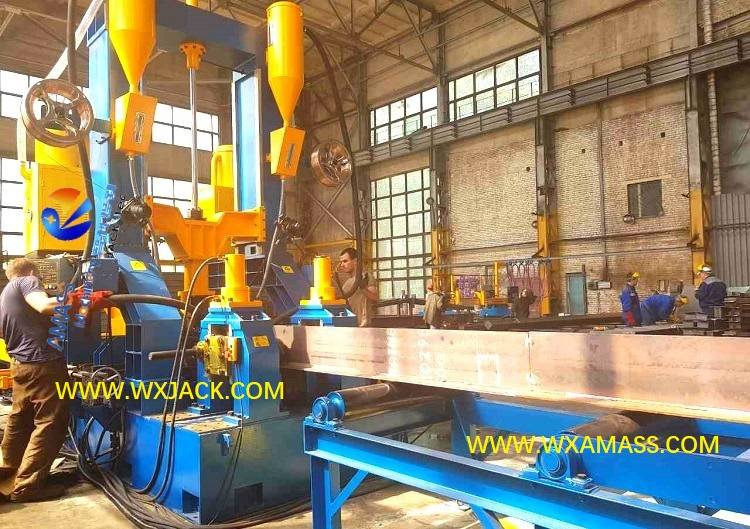

2) Кусок сварочной Т-образной балки, доставленный из Уси JACK, экспортированный в Россию. Интегральная машина для выпрямления сварных швов в сборе H-балки 3 в 1: (Рис.2)

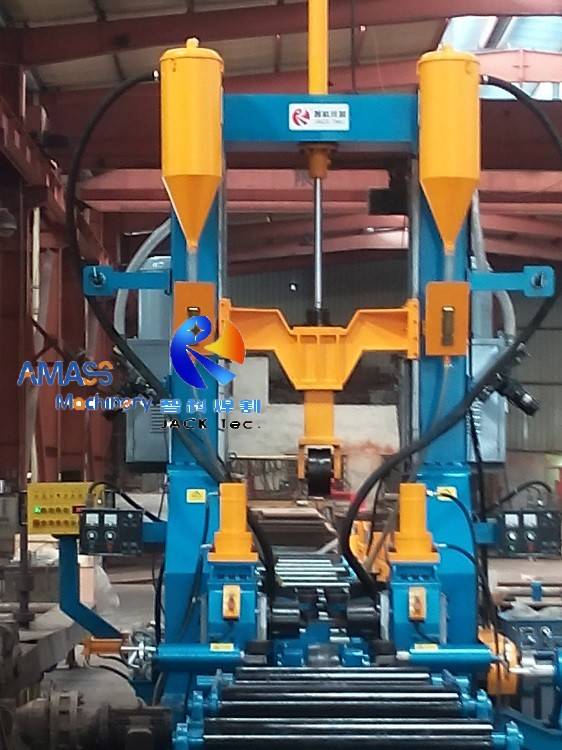

Рис. 2. Аппарат для сварки двутавровых балок «три в одном» 24

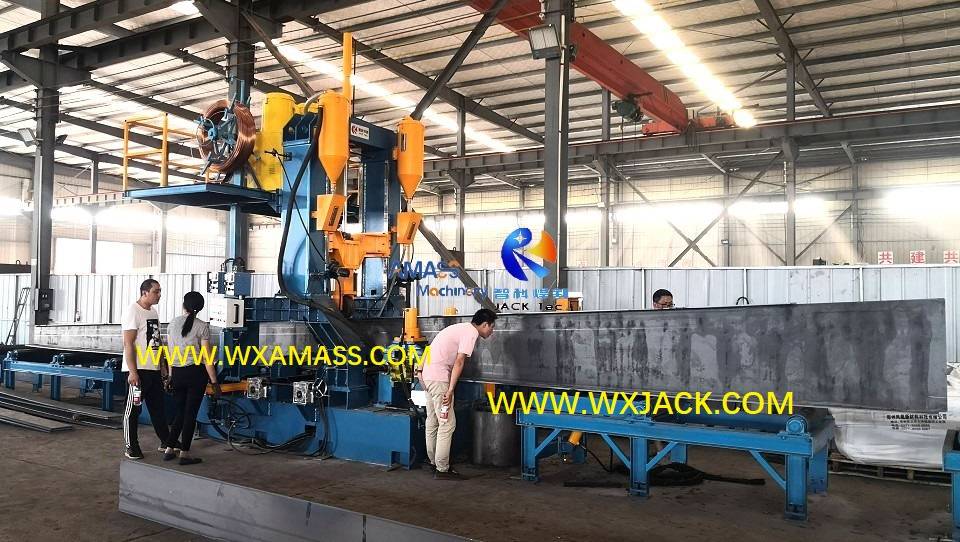

3) Проверка машины для изготовления двутавровых балок 3 в 1 на предприятии Wuxi JACK путем сварки двутавровой балки: (Рис.3)

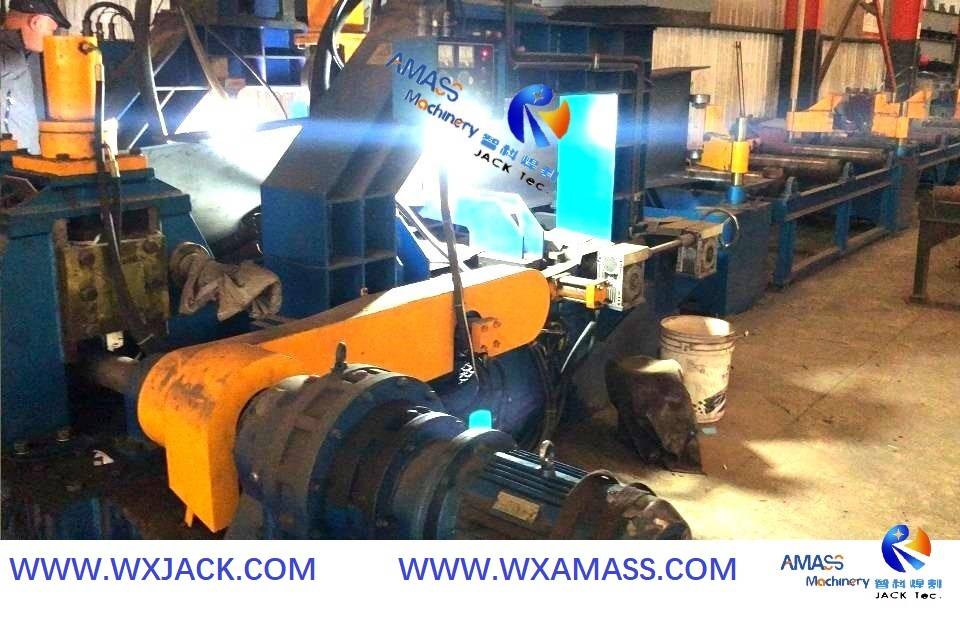

Рис. 3. Аппарат для сварки двутавровых балок с интегральной функцией 152-IMG_1583
3. Преимущества Wuxi JACK Интегральная машина для выпрямления сварных швов в сборе H-балки 3 в 1 представлена ​​на странице «Слайды»Краткое описание машины для изготовления двутавровых балок Wuxi JACK 3 в 1'.








B. Категория машины для изготовления двутавровых балок Wuxi JACK 3 в 1:

1) Существуют «2 с половиной категории» интегральных машин для выпрямления сварных швов в сборе с двутавровой балкой 3 в 1 производства Wuxi JACK, которые различаются по типу поперечного сечения и размеру двутавровой балки:

2) Разница в поперечном сечении двутавровой балки, произведенной на машинах Wuxi JACK PHJ и ZHJ Series 3 на 1 машине для изготовления двутавровой балки :(Рис.4)

Рис. 4. Машина для изготовления двутавровых балок 3 в 1 30



1. PHJ 15/18/20, модели 3 в 1, сборочная машина для выпрямления сварных швов двутавровой балки:

1) Из приведенного выше эскиза у вас может возникнуть недопонимание. Это не означает, что машина для изготовления двутавровых балок серии PHJ 3 в 1 может производить только заготовки с асимметричным поперечным сечением;
2) Вместо этого на машинах моделей PHJ доступны все виды двутавровых балок поперечного сечения;

2. ZHJ 8015/8018/8020 Модели 3 в 1 Машина для изготовления двутавровых балок:

Для сравнения, модели ZHJ ориентированы на производство балок T / I / H симметричного поперечного сечения;

3. Легкая интегральная машина для выпрямления сварных швов в сборе с двутавровой балкой 3 в 1 по индивидуальному заказу:

Эта линейка машин основана на серии ZHJ, специально предназначенной для производства сверхлегких T/I/H балок;

4. Подробное описание интегральной машины для выпрямления сварных швов в сборе двутавровой балки 3 в 1:

Пожалуйста, посетите 4 страницы продуктов кластера:
1) Интегральная машина для выпрямления сварных швов в сборе H-балки 3 в 1;
2) Машина для изготовления двутавровых балок 3 в 1;
3) Сварочный аппарат с двутавровой балкой со встроенной функцией;
4) Сварочный аппарат для балок 3 в 1.



Темы и содержание этой страницы, посвященной сборке двутавровых балок 3 в 1, сварке, выпрямлению интегральной машины:

1. На каждой из 4 перечисленных выше страниц продукта есть несколько рабочих видеороликов, демонстрирующих рабочее состояние машины для изготовления двутавровых балок Wuxi JACK 3 в 1;
2. Кроме того, чтобы лучше представить этот превосходный продукт Wuxi JACK, мы создаем 4 тематические страницы, на которых можно разместить больше рабочих видеороликов о машине;

3. Другие 3 веб-страницы, посвященные встроенной машине для выпрямления сварных швов H-образной балки Wuxi JACK 3 в 1:

4. Рабочие видеоролики на этой странице о интегральной машине для выпрямления сварных швов и двутавровой балки 3 в 1:

Разделены на 4 раздела:
1) Модели PHJ 3 в 1 H-балка в сборе, выпрямление сварного шва, встроенная машина работает на сайте клиента;
2) Модели ZHJ Работающая машина для изготовления двутавровых балок 3 в 1 на сайте клиента;
3) Изготовление и пуско-наладка на Интегральная машина для выпрямления сварных швов в сборе H-балки 3 в 1;
4) Рабочие детали Машина для изготовления двутавровых балок 3 в 1






Рабочее видео моделей Wuxi JACK PHJ 3 в 1 сборке двутавровой балки, сварке, выпрямлению, интегральной машине:

1) В этом видео продолжительностью 1 минута 11 секунд набор Wuxi JACK PHJ15 3 в 1 Сборка двутавровой балки, сварка, выпрямление, интегральная машина производила часть Т-образный луч, который будет превращен в двутавровая балка с нагруженным 2-м куском фланца;
2) Этот набор из 3 в 1 машине для изготовления двутавровых балок работал на Российский завод металлоконструкций;
3) Первые 30 секунд посвящены сборке и дуговой сварке под флюсом T-образной балки.Затем вы можете наблюдать за центральная рабочая зона (C-рама) 3 в 1 двутавровой балке для сварки и выпрямления интегральной машины: ее рабочая лампа, операторы, поставлен T Beam на выходной конвейер машина для изготовления двутавровых балок 3 в 1, Блок питания и пульт управления SAW торговой марки Lincoln.

1) Это набор Wuxi JACK PHJ18 модель 3 в 1 сварке двутавровой балки выпрямляет интегральную машину, работающую в мастерской китайского клиента;
2) Если вы внимательно понаблюдаете, вы можете обнаружить, что производимая заготовка была куском двутавровая балка переменного сечения, что значит, высота стенки двутавровой балки изменяется по всей ее длине.Итак, проверяя с боковой стороны машины для изготовления двутавровых балок 3 в 1, вы можете найти этот кусок двутавровой балки имеет наклонный верхний край, вместо прямой кромки;
3) Это 21-секундное видео было снято специально для дуговой сварки под флюсом на комплексной машине для сварки и выпрямления двутавровых балок 3 в 1.Ты можешь найти критическое положение манипулирования поперечными салазками сварочной горелки, в Wuxi JACK 3 в 1 станке для изготовления двутавровых балок.

Рабочее видео Wuxi JACK ZHJ Models 3 в 1 станке для изготовления двутавровых балок:

1) Серия ZHJ 3 в сборке двутавровой балки 1, сварка, выпрямление, интегральная машина очень популярный на китайском рынке металлоконструкций.Потому что у многих клиентов есть заготовки с фланцем одинаковой длины.И его работа проста и удобна;
2) Модели ZHJ 3 в 1 станке для изготовления двутавровых балок автоматически подгоняет фланец и стенку, операторы просто стоят рядом, контролируя и при необходимости внося коррективы, показано на видео;
3) Это видео впервые демонстрирует на превосходное качество сварного шва изготовленной T-образной балки, в Уси ДЖЕК ZHJ8015 модель 3 в 1 Сборка двутавровой балки, сварка, выпрямление, интегральная машина.Тогда общий вид на главная рама машины для изготовления двутавровых балок 3 в 1;
4) Брали на выходе, правильные ролики четко показаны вместе с мигающий индикатор сварочного тока, напряжения, скорости подачи проволоки указано на пульте управления электропитанием ПАВ, и скорость сварки в станке для изготовления двутавровых балок 3 в 1;
5) Оператор также модулировал SAW скорость сварки 3 в 1 двутавровой балке для сварки и выпрямления интегральной машины.




1) Это видео было снято на заводе по производству металлоконструкций, на котором установлено и эксплуатируется 2 комплекта Wuxi JACK ZHJ8015 модели 3 в 1 сборочной машине для сварки двутавровых балок и выпрямления интегральной машины;

2) Из видео вы можете увидеть три типа роликов, установленных в Wuxi JACK 3 в 1 станке для изготовления двутавровых балок:

а) Большие ролики вертикальной ориентации для правки приваренного фланца;
б) Меньшие ролики горизонтальной ориентации для позиционирования и зажима полотна в станке для изготовления двутавровых балок 3 в 1;
в) Верхний прижимной ролик, направленный вниз, для прочного удержания двутавровой балки;
3) Таким образом, сборочная машина для двутавровой балки 3 в 1, сварка, выпрямление интегральной машины - это своего рода сложное оборудование для производства двутавровой балки, которое управляет всеми функциональными элементами, работающими в темпе;
4) Все функциональные ролики в этой машине для изготовления двутавровых балок 3 в 1 имеют гидравлический привод.

Рабочее видео о вводе в эксплуатацию сборочной машины двутавровой балки 3 в 1, сварки, выпрямления интегральной машины:

1) Видео снято во время сборки и пробного запуска серия ЖЖ 3 в 1 сборочная двутавровая балка, сварка, выпрямление интегральной машины на предприятии Wuxi JACK;
2) Вы можете узнать из видео, что, 6 пар (12 шт.) выравнивающих роликов в 1 наборе станка для изготовления двутавровых балок 3 в 1 всего: 3 пары выравнивающих роликов на более высоком уровне для зажима стенки двутавровой балки, и еще 3 пары выравнивающих роликов на нижнем уровне для зажима полки двутавровой балки;
3) Во время сборки 3 в 1 двутавровой балки для сварки и выпрямления интегральной машины эти выравнивающие ролики с гидравлическим приводом будут проверены на их плавное и медленное движение, а также на их точное позиционирование.Это критический этап в работе станка для изготовления двутавровых балок 3 в 1.

1) Это короткое видео также было снято во время изготовления легкого станка ZHJ5010 3 в 1 для сварки и выпрямления двутавровой балки в мастерской Wuxi JACK;
2) Для HB Beam и T Beam с толщиной полки и стенки в диапазоне 5 мм ~ 10 мм, малый ток CO2 GMAW более подходит, чем дуговая сварка под флюсом с большим током.Таким образом, есть определенный процент Wuxi JACK 3 в 1 станке для изготовления двутавровых балок, который имеет 2 дополнительных режима сварки (SAW и CO2 GMAW) с возможностью переключения между ними для изготовления заготовок малой и средней толщины соответственно.

1) Это видео было снято во время заводская приемка на PHJ15 модель 3 в 1 сборочном станке для сварки двутавровых балок и выпрямления интегральной машины на предприятии Wuxi JACK;
2) Было проведено испытание производительности станка для изготовления двутавровых балок 3 в 1 в виде изготовление куска Т-образной балки;
3) Ты можешь найти 3 группы тяговых систем желтого цвета, установленных на входном конвейере 3 в 1 двутавровой балке, сварка, выпрямление, интегральная машина, для выполнения первоначальной подгонки Т-образной балки;
4) Работа в паре под флюсом сварочная горелка, Устройство подачи сварочной проволоки под флюсом;Цилиндр желтого цвета с ходом вниз для выпрямления сварной двутавровой балки на ближней стороне станка для изготовления двутавровых балок 3 в 1.

1) Это видео было снято на объекте Wuxi JACK при установке и сборке комплекта ZHJ8015 модель 3 в 1 сборке двутавровой балки, сварке, выпрямлению, интегральной машине;
2) Вы можете узнать из видео, что, регулируемое оператором усилие натяжения приводных цепей и звездочек, установленных на внешних сторонах основной рамы машины для изготовления двутавровых балок 3 в 1, которые являются частью приводной системы шатун и направляющие втулки, которые развернуты в центральной рабочей зоне 3 в 1 сборке двутавровой балки, сварке, выпрямлению, интегральной машине;
3) Эти рабочие механизмы служат отправка вперед и сборка заготовки двутавровой балки, во время работы машины для изготовления двутавровых балок 3 в 1.



Рабочее видео 3 в 1 двутавровой балке, сварке, выпрямлению, интегральной машине:

Это полуминутное видео снято специально в деталях, по обеим сторонам по всей длине на готовой заготовке (Т-образная балка), который уложен на выходной конвейер, только что изготовленный из Wuxi JACK PHJ и ZHJ серия 3 в 1 Сборка двутавровой балки, сварка, выпрямление, интегральная машина.Вы также можете определить превосходное качество сварочного шва двутавровой балки и тавровой балки, изготовленной на станке для изготовления двутавровых балок 3 в 1.

1) Это короткое видео было снято на этапе изготовления двутавровой балки в Уси ДЖЕК PHJ и ZHJ серия 3 в 1 Сборочная машина для двутавровой балки, сварка, выпрямление, интегральная машина;
2) Изготовление двутавровой балки происходит после изготовления тавровой балки. в машине для изготовления двутавровых балок 3 в 1: первая тавровая балка готова, затем 2-й кусок полки укладывается на входной конвейер машины для сборки двутавровых балок 3 в 1, сварки и выпрямления интегральной машины;
3) Готовая T-образная балка будет перевернут на 180°, и отправлено в машину для изготовления двутавровых балок 3 в 1.

1) Этот набор Wuxi JACK ЖЖ и ПХЖ 3 в 1 H Beam Assembly Weld Straighten Integral Machine работала в мастерской заказчика, изготовление части сварной двутавровой балки небольшого размера, высота стенки около 200 мм;
2) Видео было взято с выход машины для изготовления двутавровых балок 3 в 1, что дает вид сбоку на изготовленную двутавровую балку.Вы можете четко найти правильную ячейку 3 в 1 сборочной двутавровой балке, сварке, выпрямлению интегральной машины: 3 части правильных роликов, 2 вверху и 1 внизу;
3) Ролик прямо над двутавровой балкой для надежно зафиксировать двутавровую балку во время работы машины для изготовления двутавровых балок 3 в 1.

1) Это видео было взято из положение сверху прямо над заготовкой в Уси ДЖЕК PHJ и ZHJ 3 в 1 Сборка двутавровой балки, сварка, выпрямление, интегральная машина. выравнивающие ролики, служащие для подгонки и зажима на заготовке выглядит больше своего реального размера, как будто движутся колеса, которые на самом деле меньше, чем на видео;
2) Видео первый был сделан с левой стороны H Beam ввиду его направления вперед на станке для изготовления двутавровых балок 3 в 1, затем на противоположной стороне двутавровой балки;
3) Из видео вы можете узнать, что во время работы сборочной машины для выпрямления двутавровых балок 3 в 1, 2 горелки для дуговой сварки под флюсом работают почти одинаково с обеих сторон точки вдоль направления заготовки.






1) Это 30-секундное видео демонстрирует СО2 сварка в среде защитных газов в Уси ДЖЕК специально изготовленный ZHJ5010 модель 3 в 1 сборке двутавровой балки, сварке, выпрямлению, интегральной машине;
2) В одном наборе таких двойных режимов сварки 3 в 1 машине для изготовления двутавровых балок переключатель между SAW (дуговая сварка под флюсом) и CO2 сваркой в ​​среде защитного газа можно управлять с панели управления 3 в 1 сборочной двутавровой балке, сварке, выпрямлению, интегральной машине;
3) Соответственно, расположение на месте двойных режимов сварки 3 в 1 Машина для изготовления двутавровых балок имеет больший размер, чем оборудование с одним режимом сварки, из-за того, что всего 4 комплекта сварочного источника питания работают в 3 в 1 сборочной двутавровой балке, сварке, выпрямлению, интегральной машине;
4) Совместно2 при сварке в среде защитного газа используются различные сварочные материалы (сварочная проволока) от дуговой сварки под флюсом, которая представляет собой порошковую сварочную проволоку вместо сплошной проволоки в случае SAW.





1) Это видео было снято на оживленном заводе металлоконструкций.Набор Уси ДЖЕК PHJ и ZHJ 3 в 1 Сборка двутавровой балки, сварка, выпрямление интегральной машины, изготовление кусок H Beam большого размера;
2) Вы можете определить 3 рабочих элемента в этой машине для изготовления двутавровых балок 3 в 1 из видео: Ролик большого размера синего цвета в среднем нижнем положении, который передающий ролик для подачи заготовки вперед, во время работы 3 в 1 двутавровой балке для сварки и выпрямления интегральной машины;
3) установка выравнивающего ролика в левом верхнем положении, который удерживает двутавровую балку в точном вертикальном положении вместе с оставшимися центрирующими роликами машины для изготовления двутавровых балок 3 в 1;
4) горелка для сварки под флюсом и ее управляющий комплекс в правом верхнем положении, для реализации сварки под флюсом в 3 в 1 сборочной двутавровой балке, сварке, выпрямлению, интегральной машине.



Другие серии продуктов, которыми мы владеем, кроме 3 в 1 двутавровой балке, сварке, выпрямлению, интегральной машине

1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
