1 CNC Flame Cutting Machine 39

Станок газовой резки с ЧПУ Wuxi JACK, надежный, эффективный и экономичный режущий инструмент для клиентов!

Панель навигации включена 'Станок для кислородной газовой резки с ЧПУ Wuxi JACK'

Широкое применение и сильные стороны станка газовой резки с ЧПУ

A. Функции и использование станка для резки пластин с ЧПУ с кислородным пламенем:

1. Возможность: Станок газовой резки с ЧПУ вырезает любые рабочие детали обычной или специальной формы из листов углеродистой стали в широком диапазоне толщины от 3 мм до 200 мм:

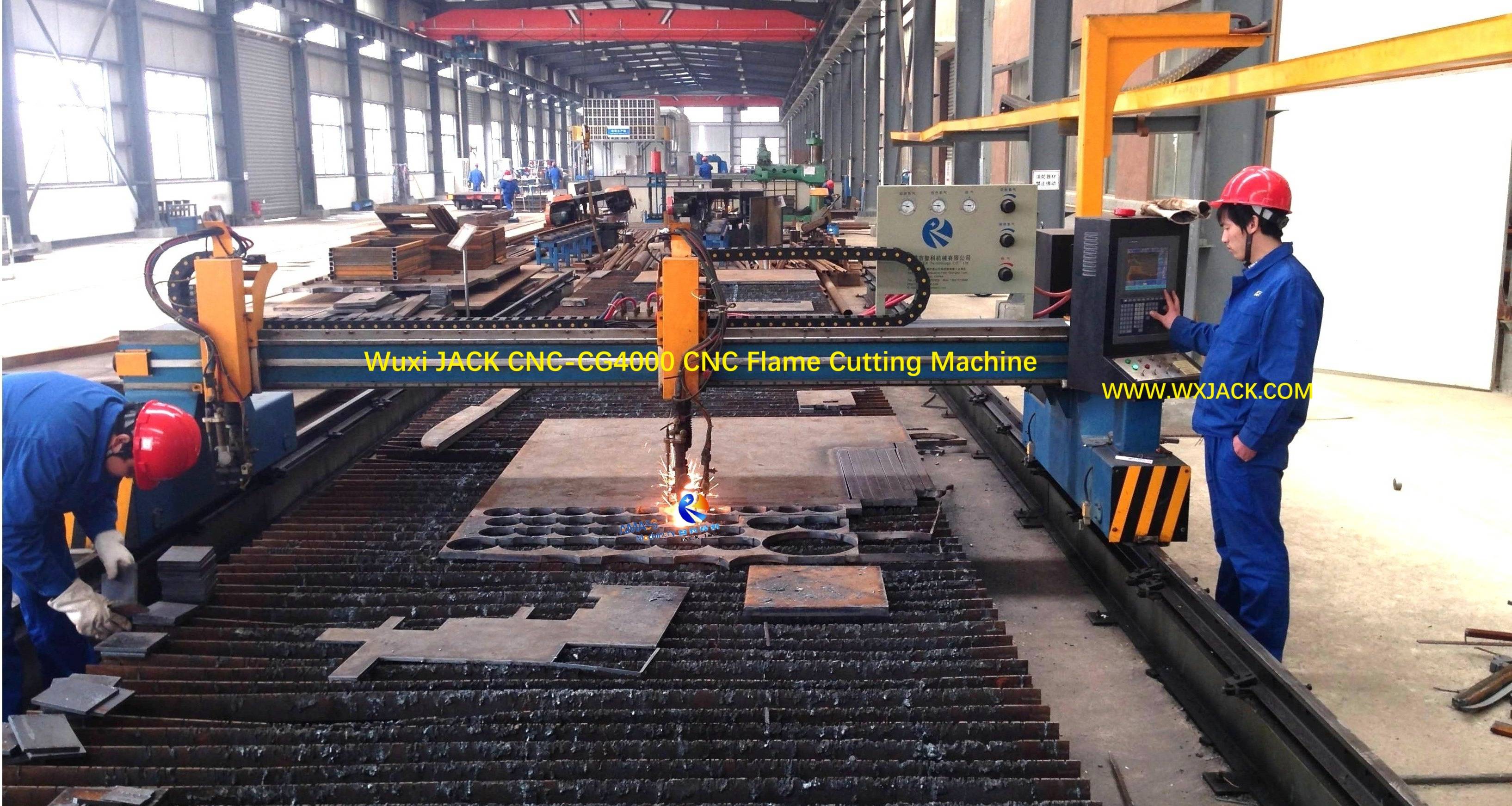

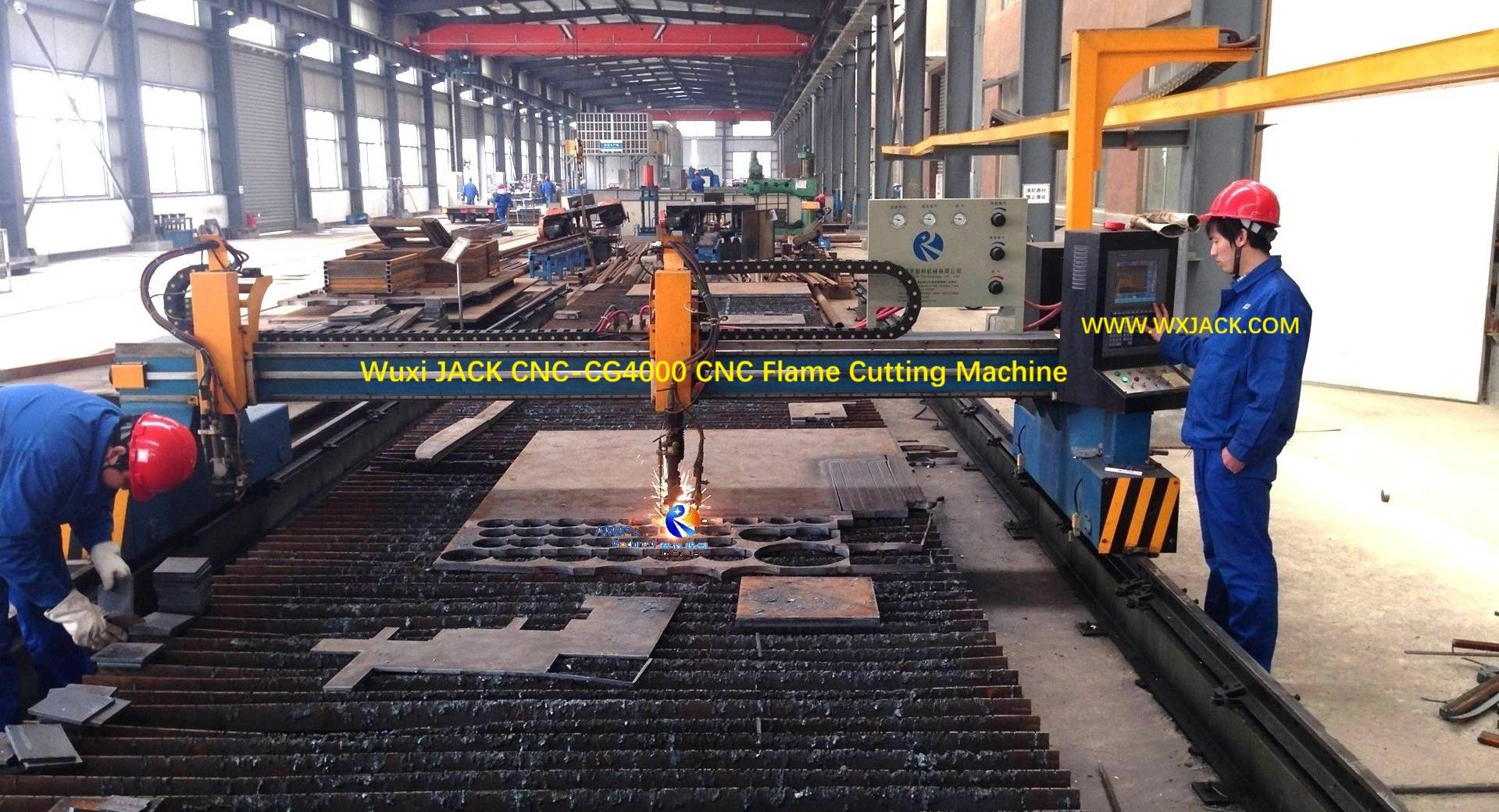

Комплект станка для газовой резки с ЧПУ Wuxi JACK CNC-CG4000 и пластины из углеродистой стали для резки: (Рисунок 1)

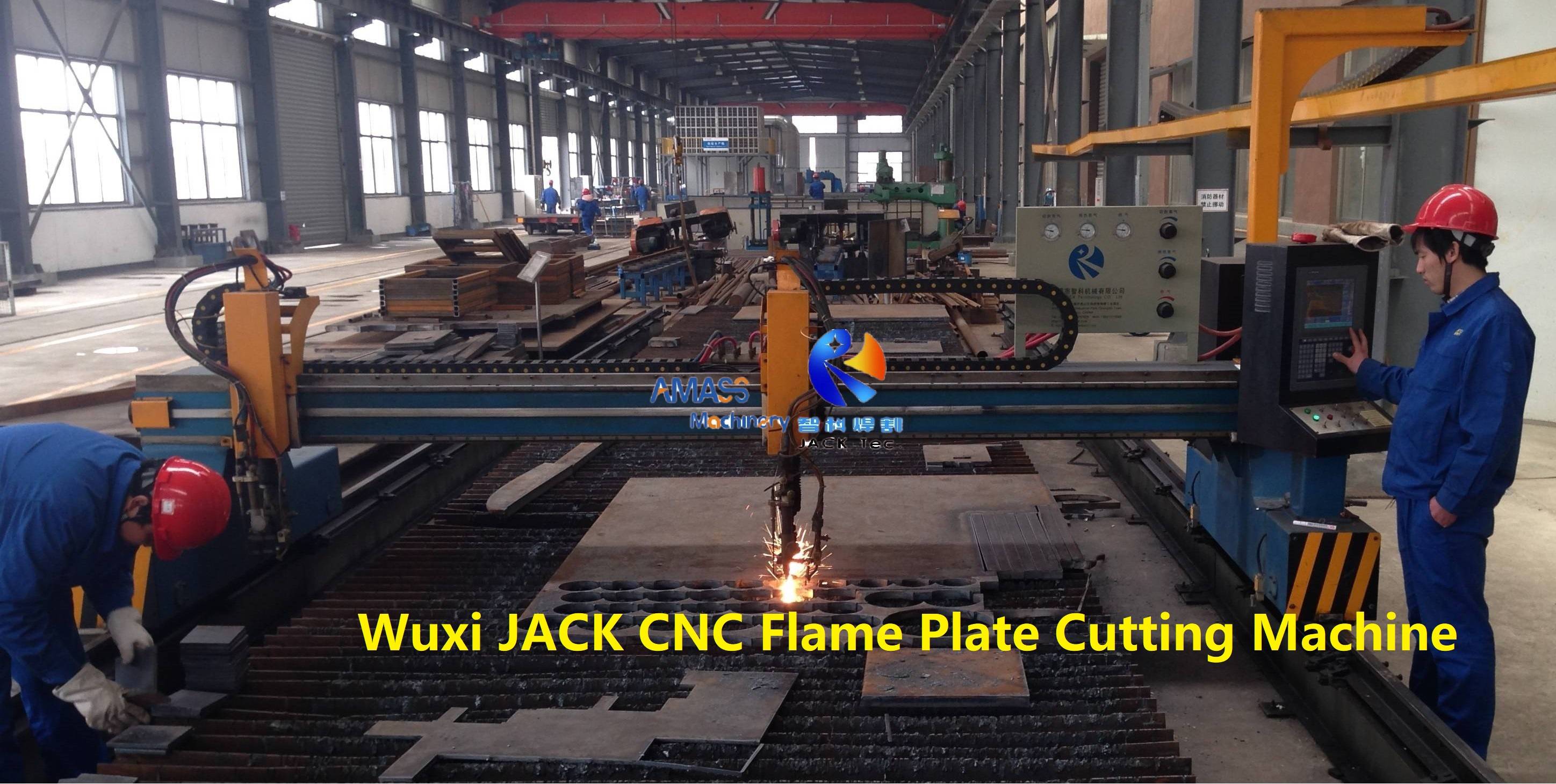

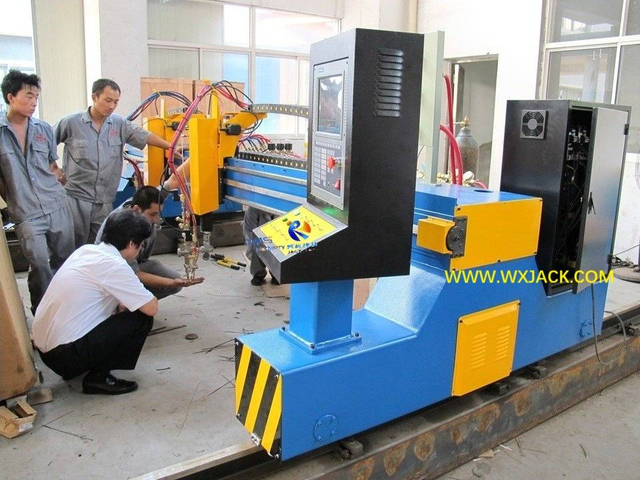

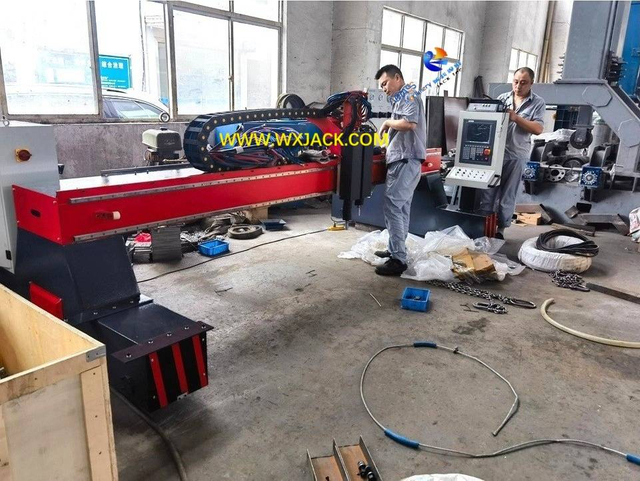

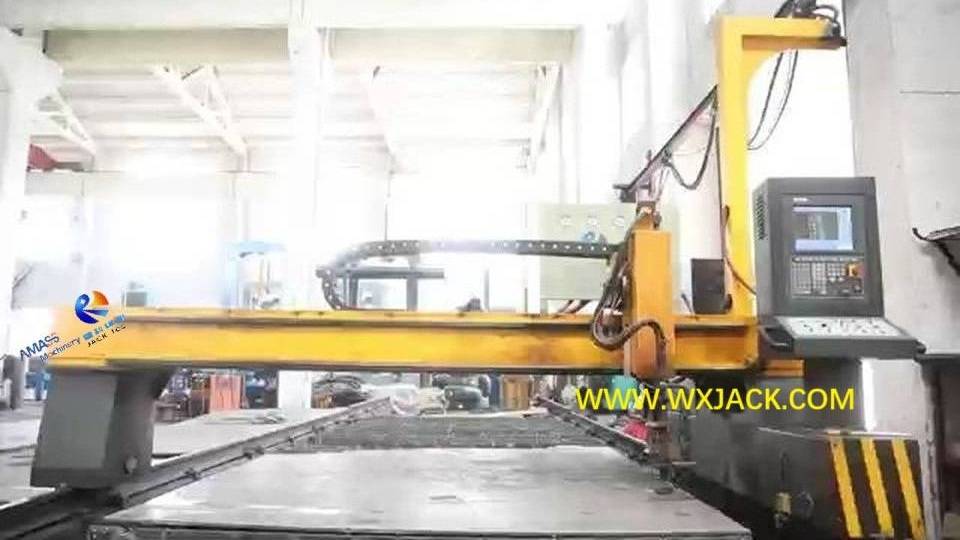

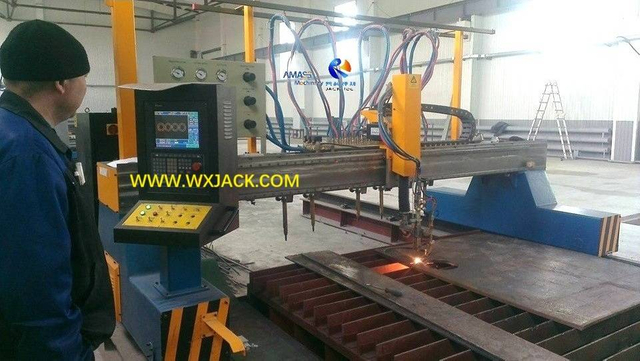

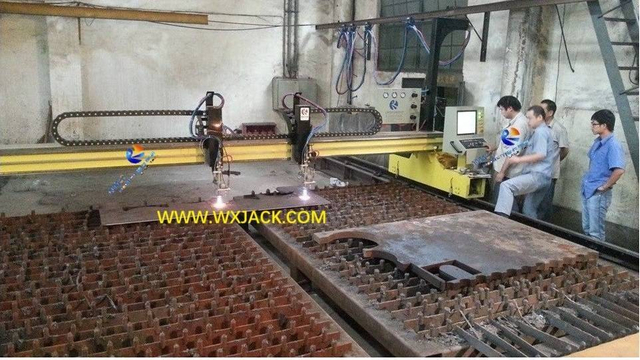

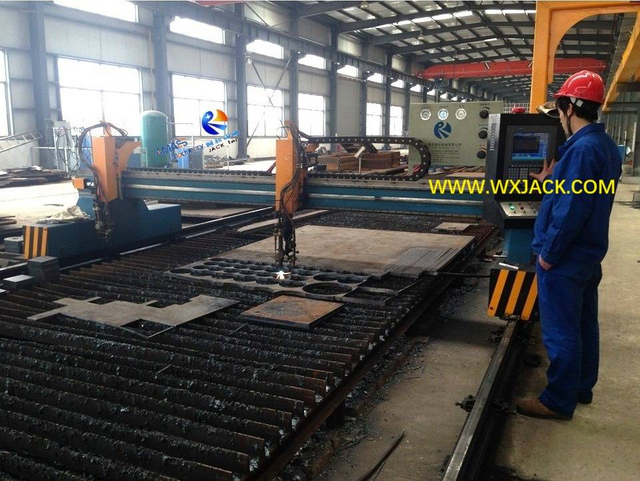

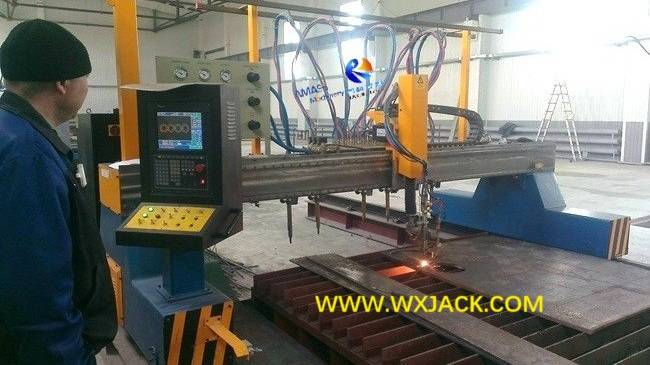

Рис.1 Станок газовой резки с ЧПУ 58


2. Важная позиция: Станок кислородно-пламенной резки с ЧПУ — первое поколение Станок для резки пластин с ЧПУ серии CNC-CGи до сих пор широко используется;

3. Уникальные возможности и огромные преимущества станка для плазменной резки листового металла с ЧПУ:

1) Резка толстой пластины: Когда толщина листа превышает 50 мм, машина газовой резки с ЧПУ является единственным отделением машины для резки с ЧПУ, которое может выполнить эту задачу.Макс.режущая способность станка для газовой резки с ЧПУ может составлять от 150 до 200 мм;

2) Гибкая конфигурация резака для кислородно-пламенной резки с ЧПУ:

Пламенный резак имеет вариации по своей форме:
а) Резак с ЧПУ: Управляется ЧПУ, для выполнения фигурной резки;
б) Ленточный газопламенный резак: Управляется реле переменного тока или ЧПУ для выполнения щелевой резки;

в) Трехпламенный резак: Управляется с помощью реле переменного тока или ЧПУ для выполнения наклонной резки;
Это помогает сделать станок газовой резки с ЧПУ комплексным и жизненно важным.ул. Операционное оборудование:

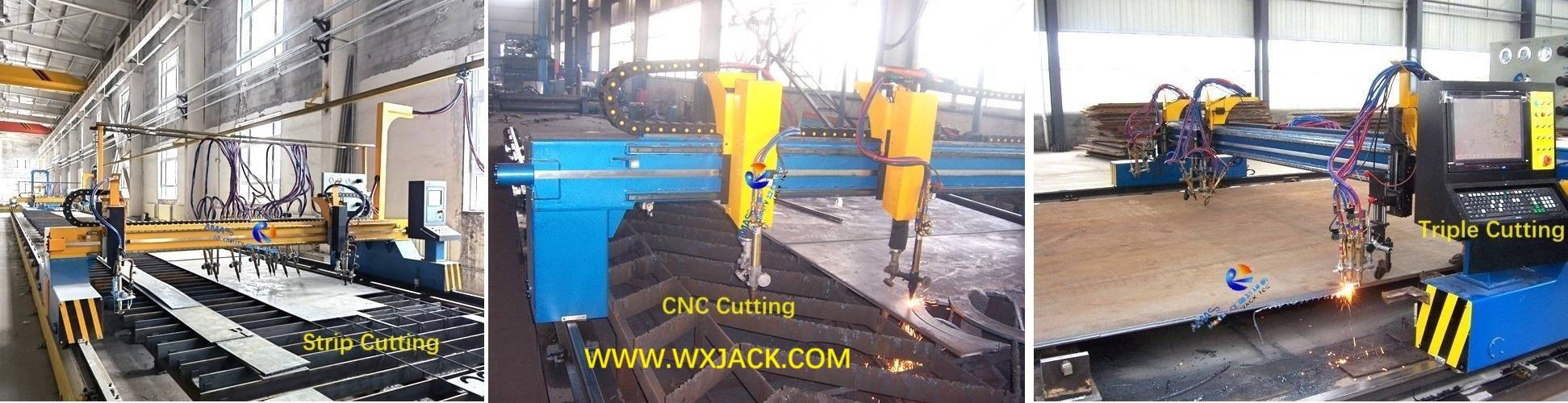

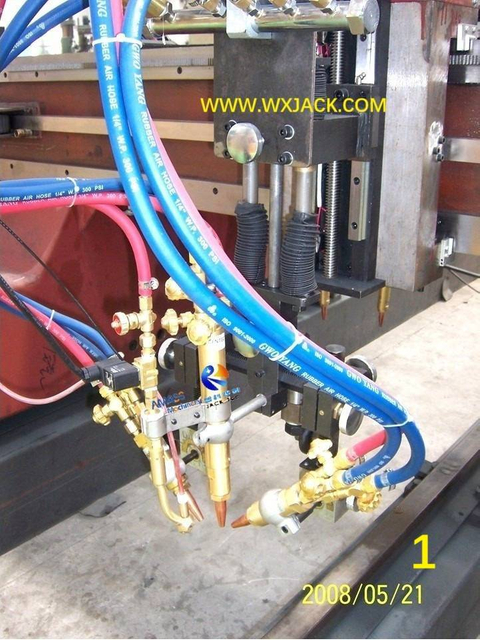

Резак с ЧПУ / Резак для полосовой резки / Тройной резак, оснащенный кислородно-пламенным станком для резки пластин с ЧПУ: (Рис.2)

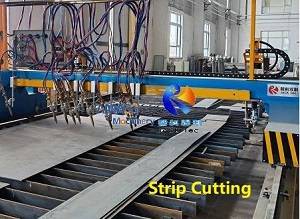

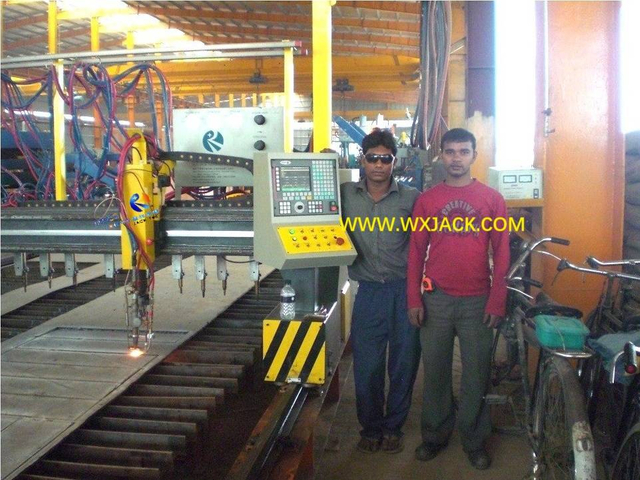

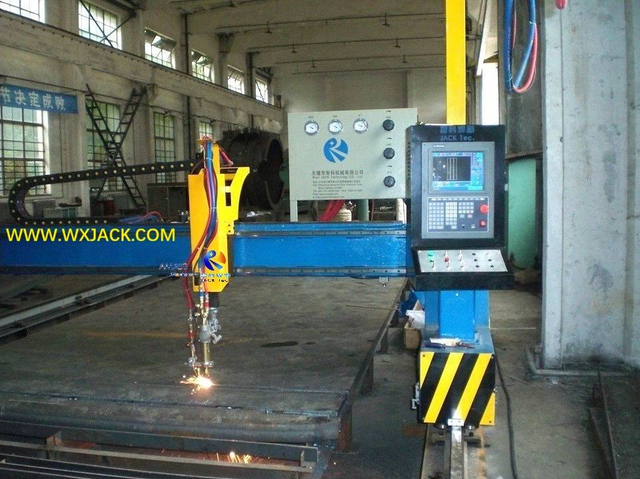

Рис. 2. Станок для резки листового металла с ЧПУ 51.

3) Учитывать конфигурацию клиента: Количество резаков в пламени режущего станка с ЧПУ может быть определено по требованию заказчика;

4) Экономическая эффективность станка газовой резки с ЧПУ:

а) Бюджет на закупку Станок газовой резки с ЧПУ находится на самом низком уровне по сравнению с другими типами станков с ЧПУ: Станок плазменной резки пластин с ЧПУ, станок для лазерной резки пластин с ЧПУ и т. д.;
б) Ежедневные эксплуатационные расходы Машина газовой резки с ЧПУ также находится на минимальном уровне: при каждой эксплуатации машины газовой резки кислородного топлива не требуются никакие расходные материалы;
5) Удобное и удобное управление: Навыки оператора на станке газовой резки с ЧПУ ниже, чем на других типах станков с ЧПУ.Операторам не нужно разбираться в знаниях и навыках управления и обслуживания сложного источника плазменного питания и лазерного генератора станка для резки листов с ЧПУ;
6) Экологичность: По сравнению с станком плазменной резки с ЧПУ, дым, шум и свет, образующиеся при работе станка плазменной резки с ЧПУ, оказывают гораздо меньшее и, следовательно, гораздо меньшее негативное воздействие на рабочую среду и рабочий персонал;
Подводя итоги, даже несмотря на быстрое развитие плазменной/лазерной/водоабразивной машины для резки пластин с ЧПУ, Станок газовой резки с ЧПУ по-прежнему занимает свое уникальное и незаменимое положение в области 1.ул. работа в обрабатывающей промышленности.



Б. Технические характеристики и рабочие площадки станка кислородно-пламенной резки с ЧПУ:

1. Режущие материалы: Станок газовой резки с ЧПУ — это тип станка с ЧПУ, в котором в качестве среды термической резки используется кислородное топливо и ацетилен (или пропан).Включение и выключение, а также регулирование давления газа для термической резки управляются центральным контроллером регулирования и газовой панелью:

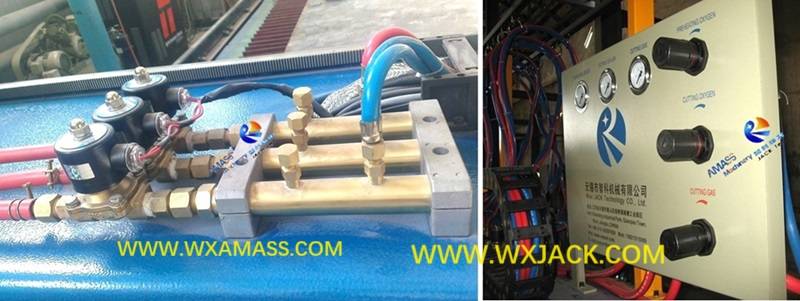

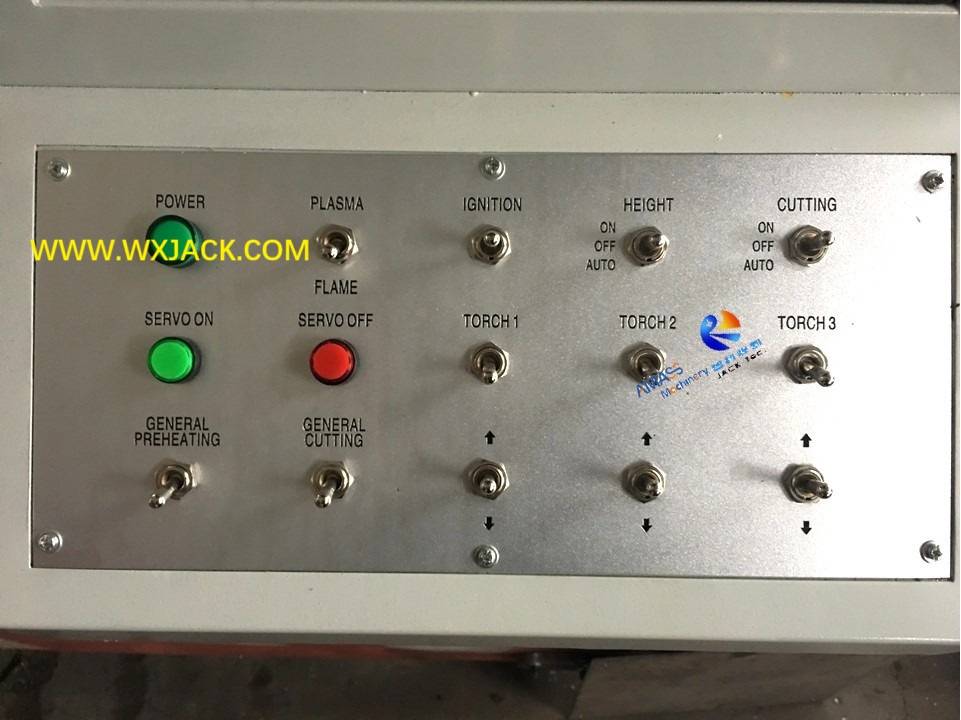

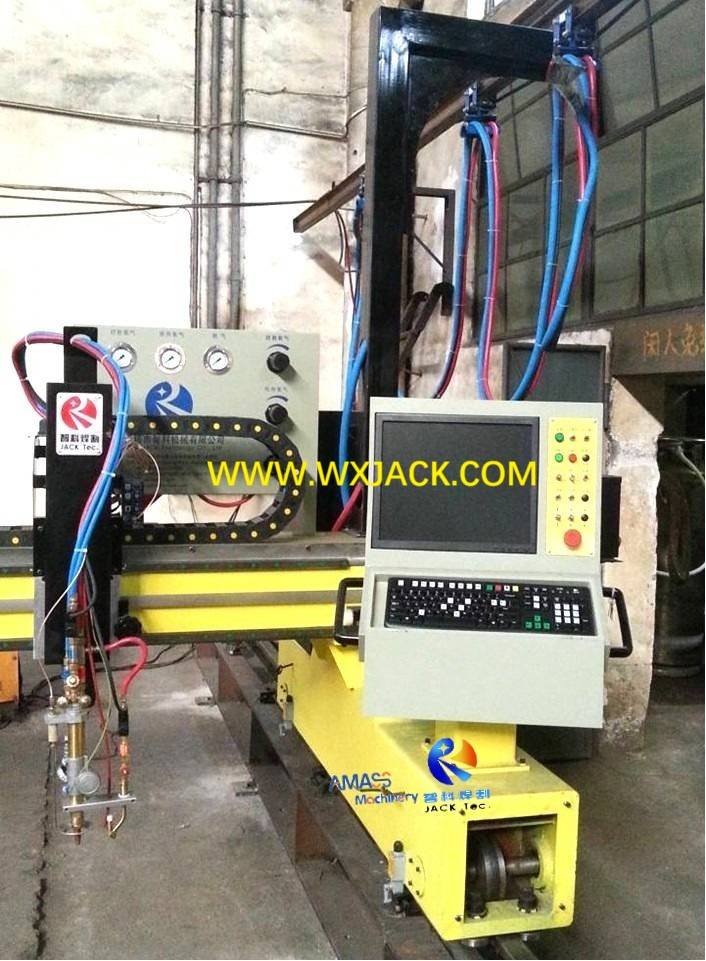

Панель управления и регулирования контура газа термической резки машины газовой резки с ЧПУ Wuxi JACK: (Рис.3)

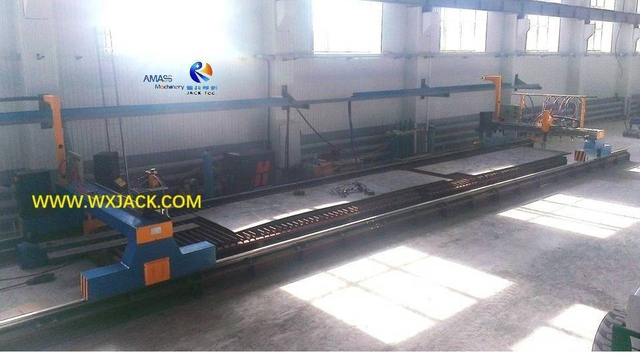

Рис.3 Станок газовой резки с ЧПУ 71

2. Подходящие условия эксплуатации станка газовой резки с ЧПУ:

1) Материал: Углеродистая сталь является основным материалом металлических пластин для кислородной резки;
2) Толщина: Пластины средней и толстой толщины занимают большую часть рабочих деталей на станке для газовой резки с ЧПУ: от 3 до 50 мм, от 100 мм до 150 мм до 200 мм;
3) Экономия бюджета и затрат: Клиент может значительно увеличить прибыль, внедрив на своем предприятии станок кислородно-пламенной резки с ЧПУ;

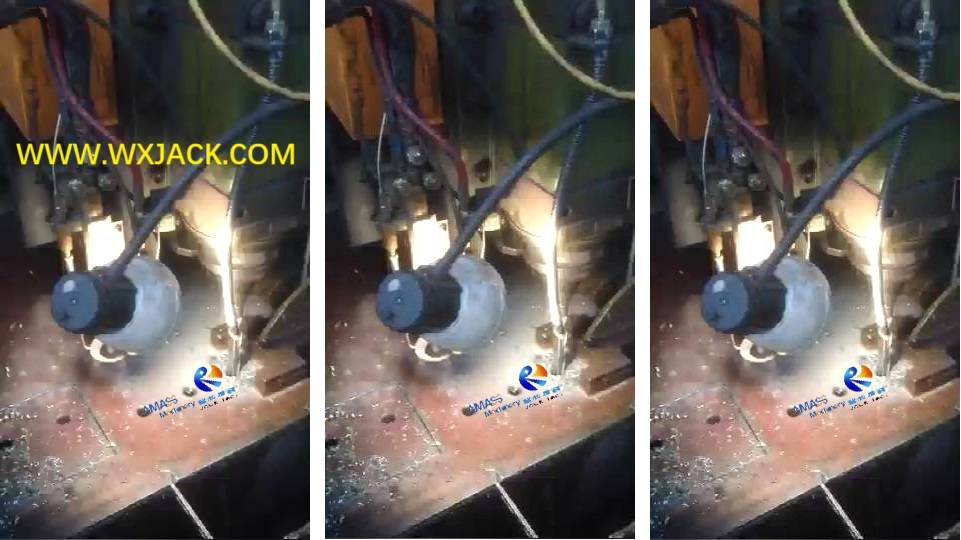

4) С дополнительной функцией сверления: Иногда по требованию заказчика станок для плазменной резки листового металла с ЧПУ дополняется функцией механического сверления, что делает станок для резки с ЧПУ набором интегрированных функций. Станок для сверления и резки пластин с ЧПУ;
3. Резюме Семейство продуктов термического станка для резки листового металла с ЧПУ показано на слайдах веб-страницы »Обзор станка для резки пластин с ЧПУ Wuxi JACK'.





Различные модели и конфигурации станков газовой резки с ЧПУ Wuxi JACK

Точки технического контроля станка для резки листового металла с ЧПУ

1 CNC Flame Cutting Machine 23- IMG_4605
2 CNC Plate Cutting Machine 17
3 CNC Cutting Machine 60
4 CNC Flame Cutting Machine 22- IMG_3795
5 CNC Flame Cutting Machine 76
6 CNC Flame Cutting Machine 7
7 CNC Flame Cutting Machine 10
8 CNC Flame Cutting Machine 52

Рабочее видео станка для плазменной и газовой резки пластин с ЧПУ Wuxi JACK, станка для газовой резки полос и тройного кислородного топлива

Уси ДЖЕК Машина газовой резки полосового кислородного топлива вырезает полосовые пластины партиями

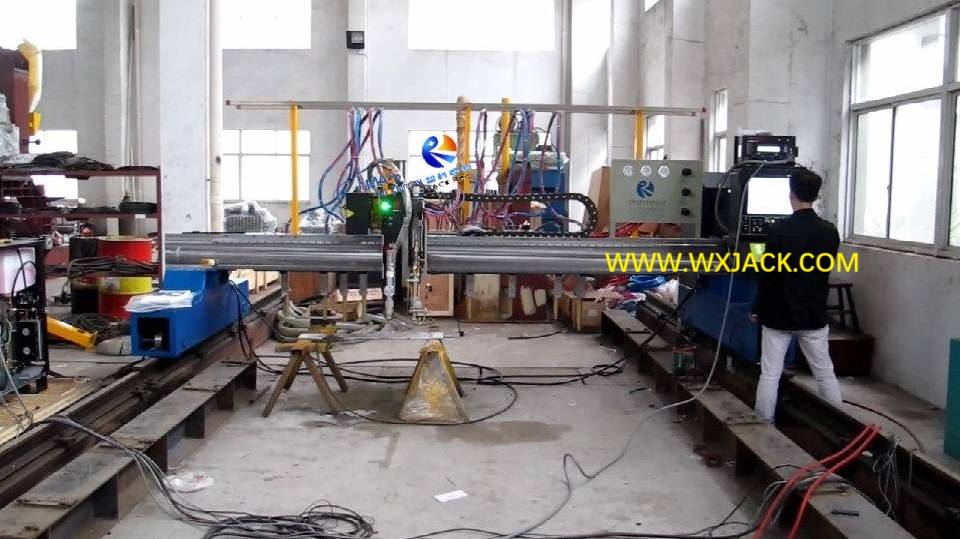

Общее представление о Wuxi JACK Станок для плазменной и газовой резки листов с ЧПУ

Ввод в эксплуатацию Wuxi JACK Машина газовой резки с тройным кислородным топливом

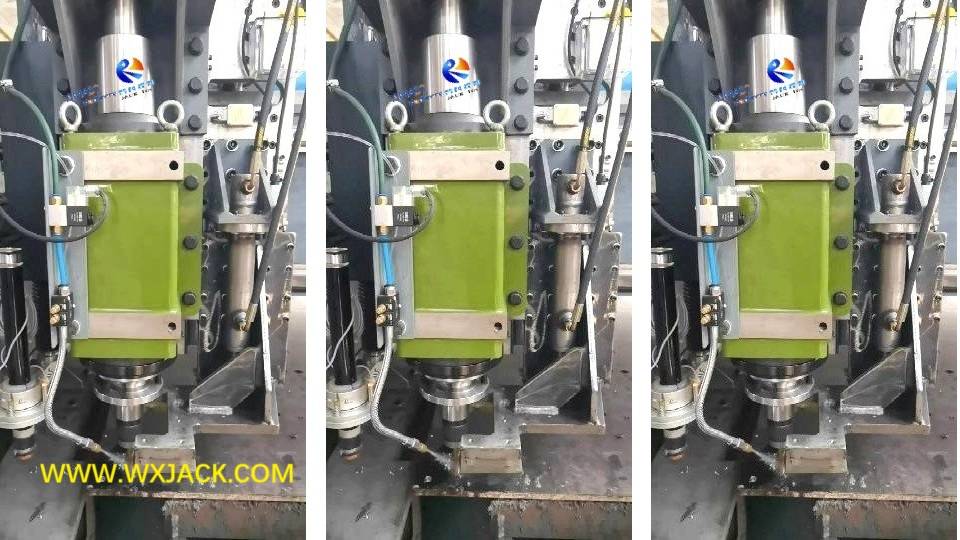

Уси ДЖЕК Сверлильный и режущий станок с ЧПУ работает на территории зарубежного клиента
Уси ДЖЕК CNC-CG5000 Станок плазменной резки пластин с ЧПУ работает в китайской мастерской для клиентов
Пробный запуск продолжается источник питания плазмы станка плазменной резки с ЧПУ Wuxi JACK

Форма заявки на станок кислородной газовой резки с ЧПУ

В практическом применении точная форма применения Станок газовой резки с ЧПУ варьируется, которые могут быть спроектированы и изготовлены в зависимости от условий и требований заказчика:

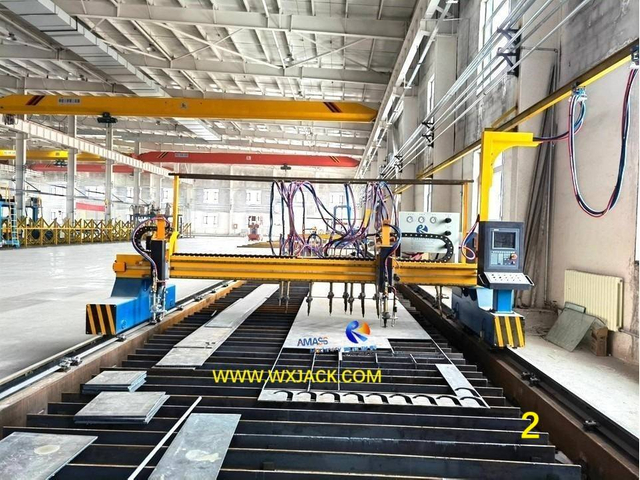

1. Станок для плазменной резки пластин с ЧПУ «стандартной» конфигурации:

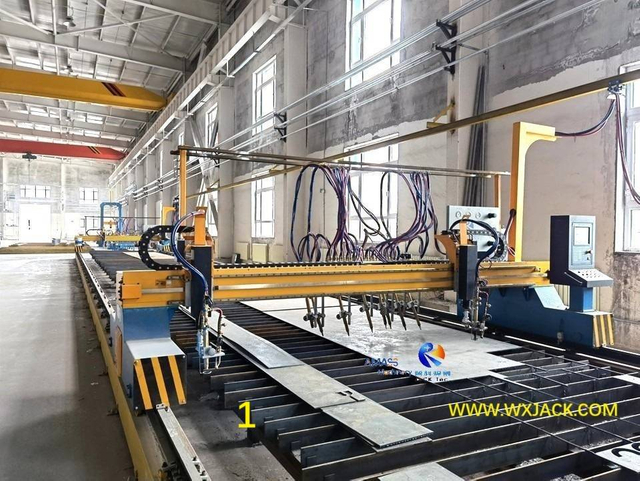

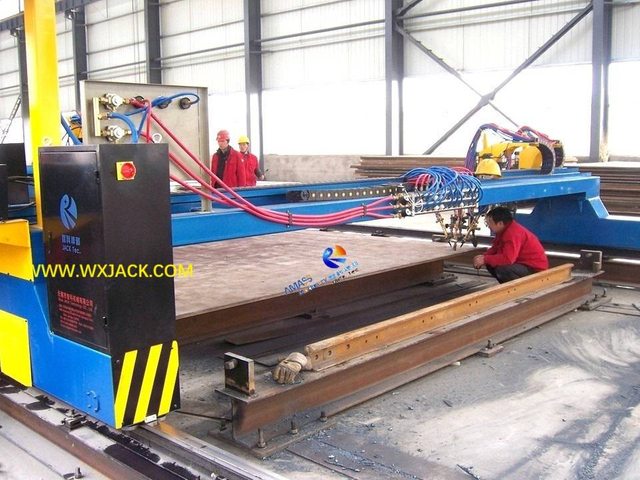

Выше 1ул. и 2nd Фото:
1) Резак с ЧПУ: 2 комплекта, устанавливаемые с лицевой стороны горизонтальной портальной балки, для вырезания фасонных деталей одинаковой или зеркальной симметрии;
2) Газовый резак: 9 комплектов, которые установлены на задней стороне механической портальной балки станка с ЧПУ, для пакетной резки полосовых листов;
3) Преимущества: Станок газовой резки с ЧПУ стандартной конфигурации может удовлетворить большинство потребностей клиентов.Итак, это базовая форма станка для резки листового металла с ЧПУ;
4) Применение: Это крупнейший филиал станков газовой резки с ЧПУ.Модель «Стандарт» ЧПУ-CG4000 Машина газовой резки с ЧПУ, которая может резать стальную пластину с макс.ширина 3200мм;

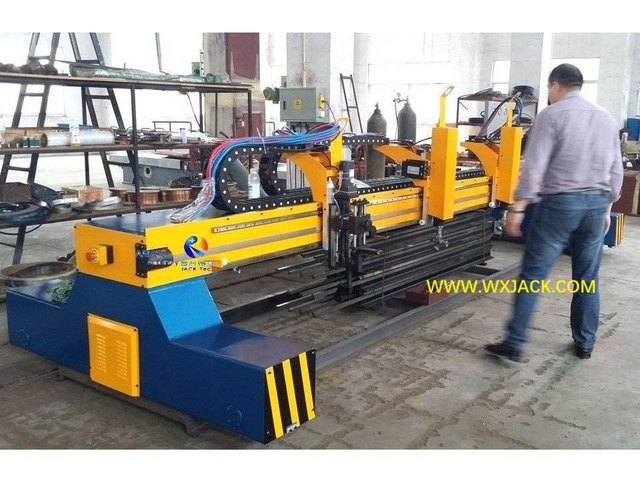

2. Машина газовой резки с ЧПУ только для фигурной резки:

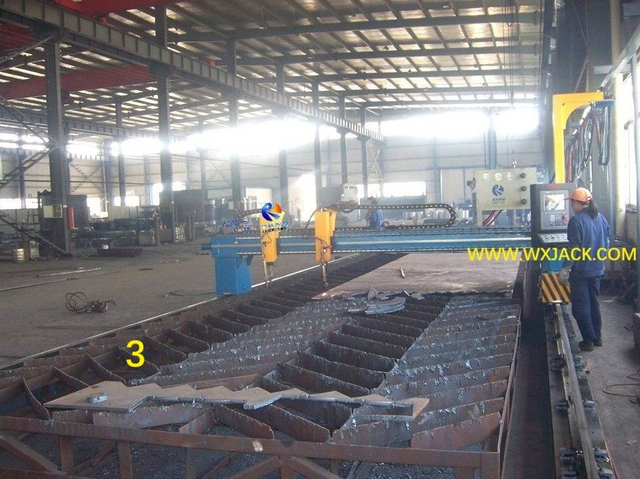

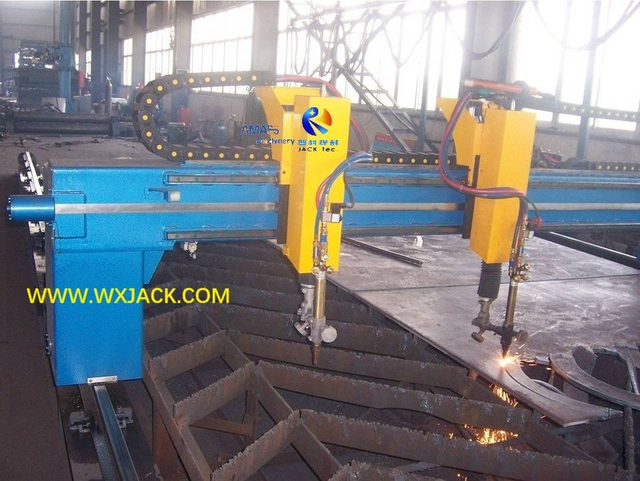

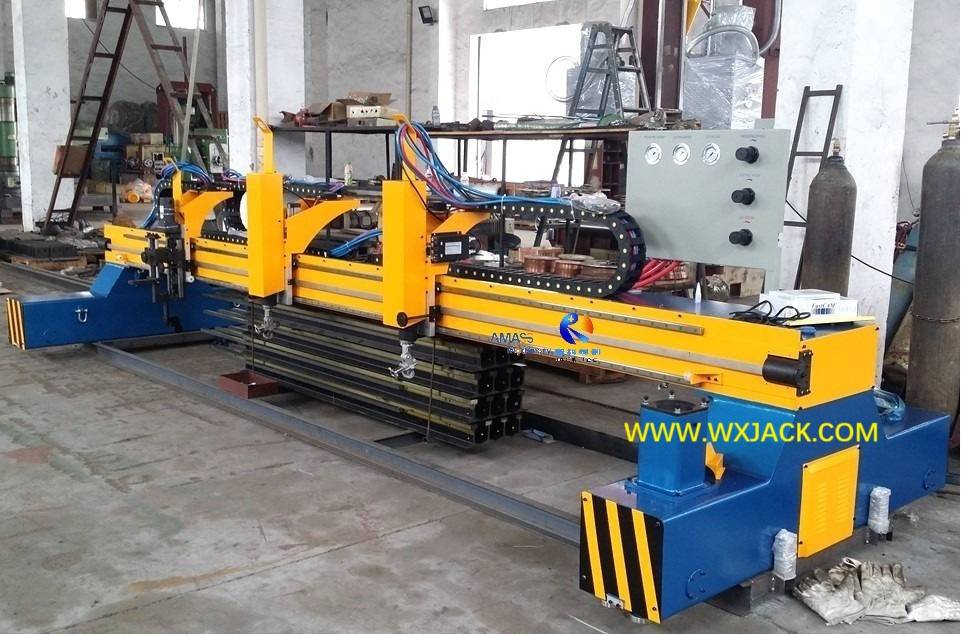

Вышеупомянутые 3р-д Фото:
1) Конфигурация: Горелки для резки полос удаляются из машины для кислородно-пламенной резки с ЧПУ и остаются только горелки с ЧПУ;
2) Применение: Нет или редко требуется нарезка полос.Станок для резки с ЧПУ используется только для фигурной резки;
3) Количество резаков с ЧПУ: Обычно 2 штуки в машине газовой резки с ЧПУ CNC-CG4000;Или 3 или 4 штуки с большим пролетом (CNC-CG5000 или плюс) для резки с ЧПУ;Или 1 шт. в небольшом пролете (CNC-CG3000) Станок для резки пластин с ЧПУ;

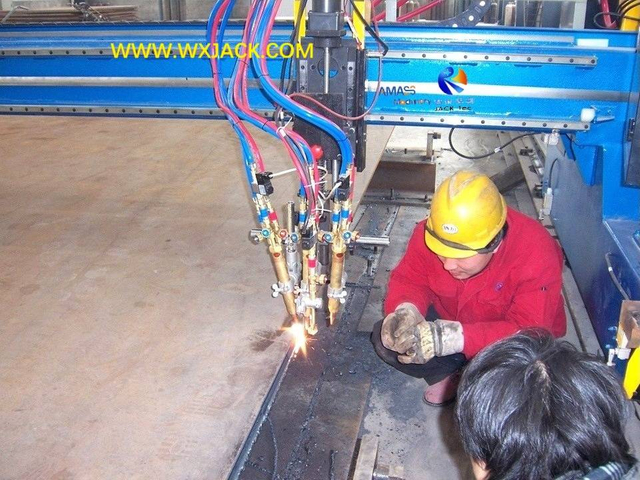

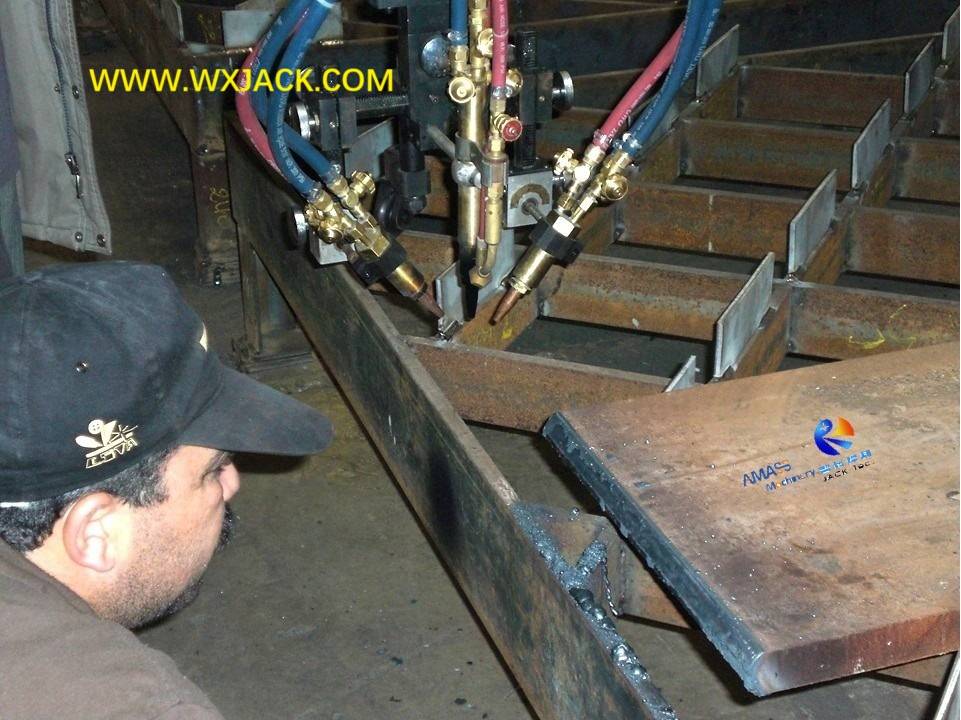

3. Добавлен тройной резак или специальный станок для газовой резки с тройным кислородным топливом:

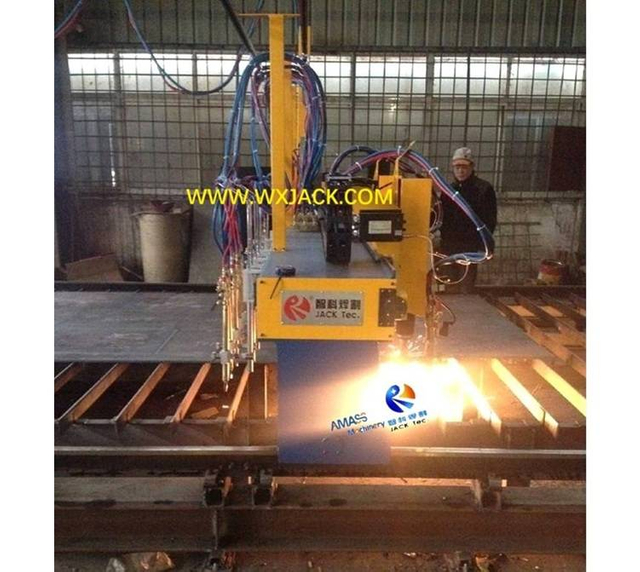

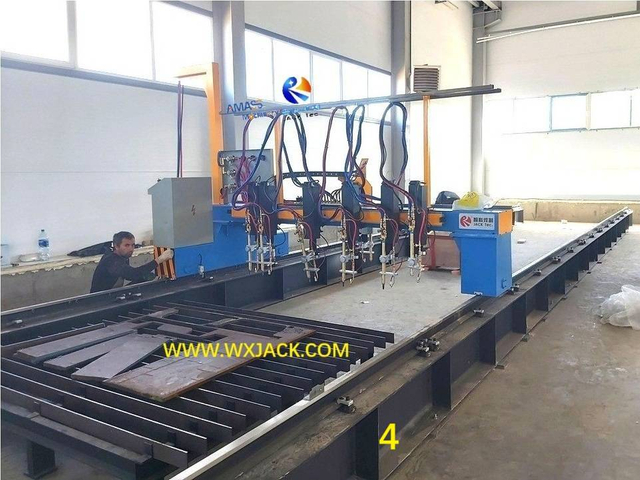

Вышеупомянутые 4й Фото:
1) Контрольно-заявочная форма: Специализированная машина для газовой резки с тройным кислородным топливом не требует управления с ЧПУ;Или станок газовой резки с ЧПУ, который можно дополнить 1 или 2 комплектами тройных резаков;
2) Положение установки тройной горелки: Обычно тройные резаки устанавливаются с обеих сторон механической портальной балки станка с ЧПУ: крайний правый или крайний левый, с целью снятия фаски на краях стальной пластины;
3) Интегрированная функция: Благодаря конфигурации тройных/ленточных резаков станок газовой резки с ЧПУ превращается в многофункциональный станок с ЧПУ «три в одном».



Технология термической резки на станке для плазменной резки с ЧПУ

Контур: По сравнению с другими типами станков для резки с ЧПУ, технология резки на станке для газовой резки с ЧПУ относительно проста и быстрее управляется.С другой стороны, в технологии резки все же есть некоторые критические моменты:

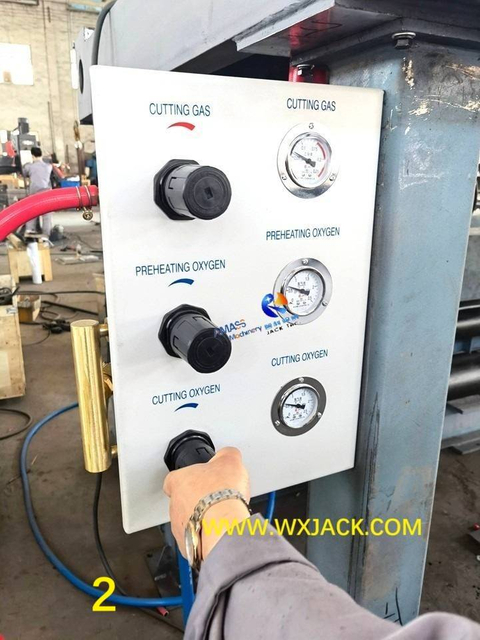

1. Трехстороннее расположение режущего газа и индивидуальное регулирующее давление в станке кислородно-пламенной резки с ЧПУ:

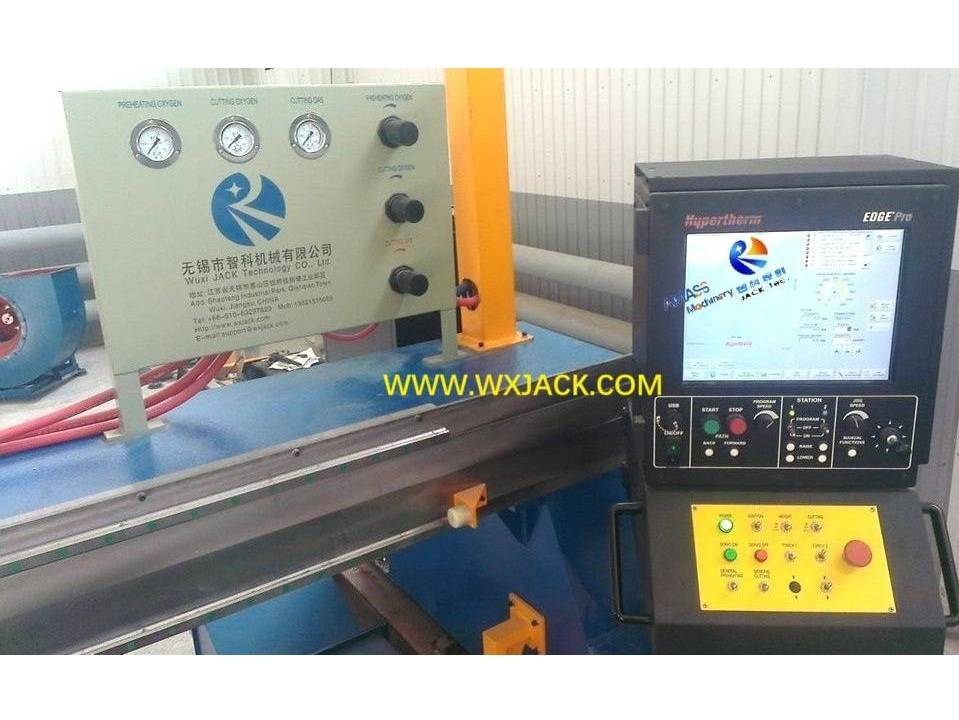

Выше 1ул. и 2nd фото:
1) Расположение: Для всех кислородных резаков станка для резки пластин с ЧПУ, будь то резак с ЧПУ/ленточный/тройной резак, всегда существует три способа подачи режущего газа: кислород предварительного нагрева синего цвета;Синий цвет резки Кислород;Красный цвет Ацетилен или пропан;

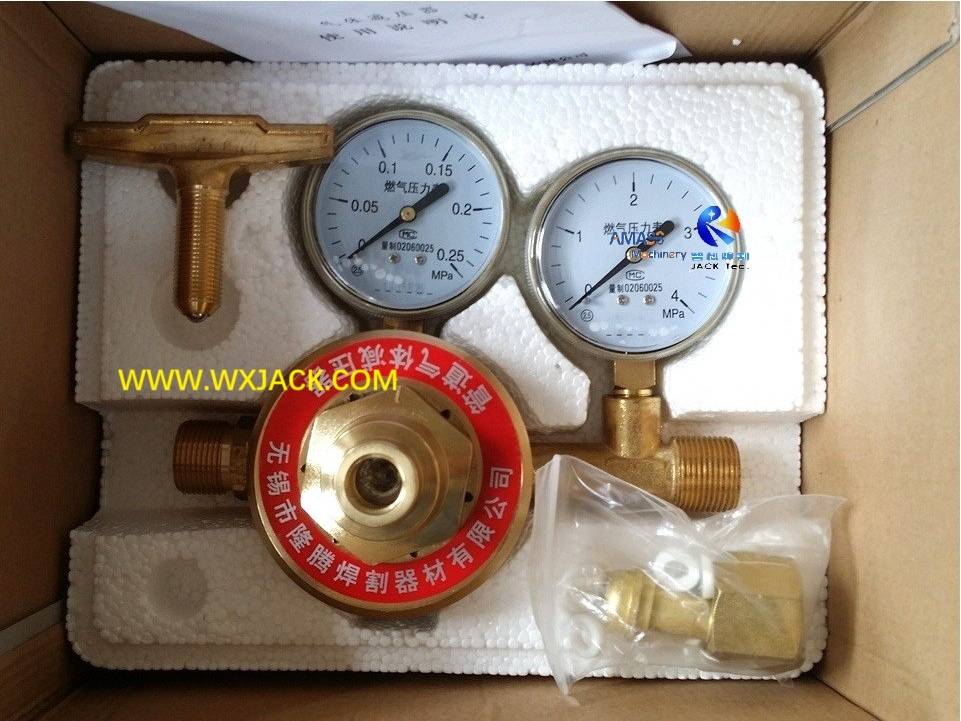

2) Рекомендуемое давление газа в станке газовой резки с ЧПУ:

а) Предварительный нагрев кислорода в диапазоне 0,5~1 МПа;
б) Резка кислорода в диапазоне 1,0~1,2 МПа;
в) Газ для резки ацетилен или пропан около 0,25 МПа.

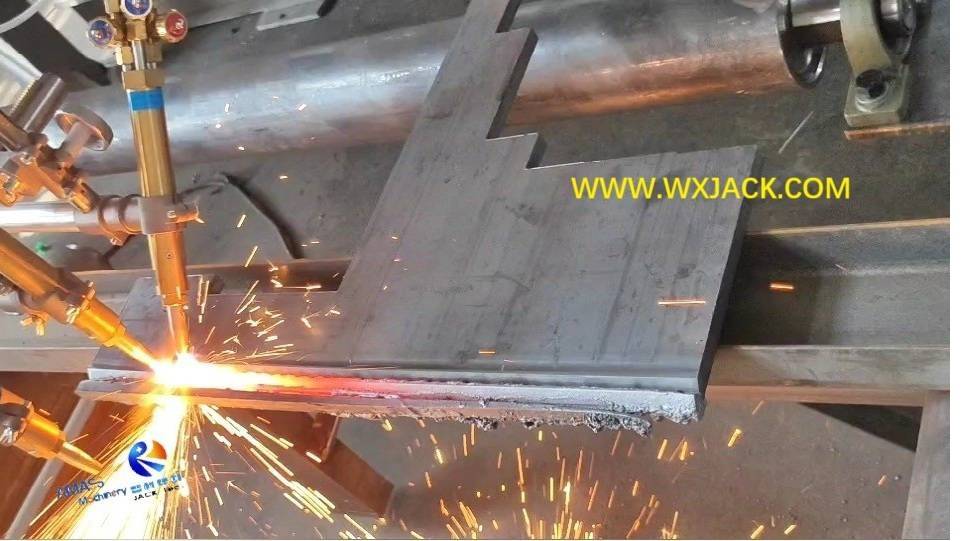

3) Предварительный подогрев для зажигания: Чтобы начать газовую резку на станке для газовой резки с ЧПУ, сначала включите предварительный нагрев кислорода.Продолжительность зависит от толщины стальной пластины на станке для резки с ЧПУ: чем толще пластина, тем дольше продолжительность предварительного нагрева;

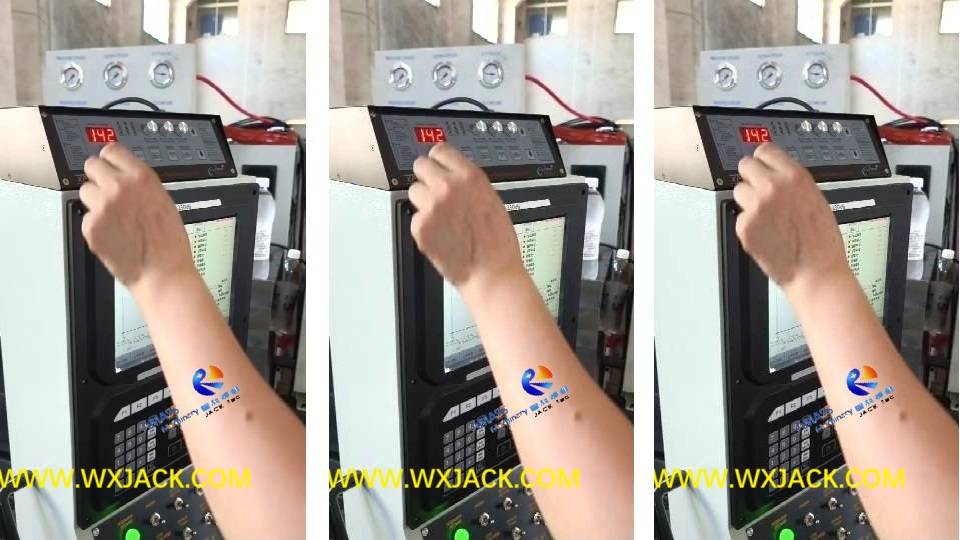

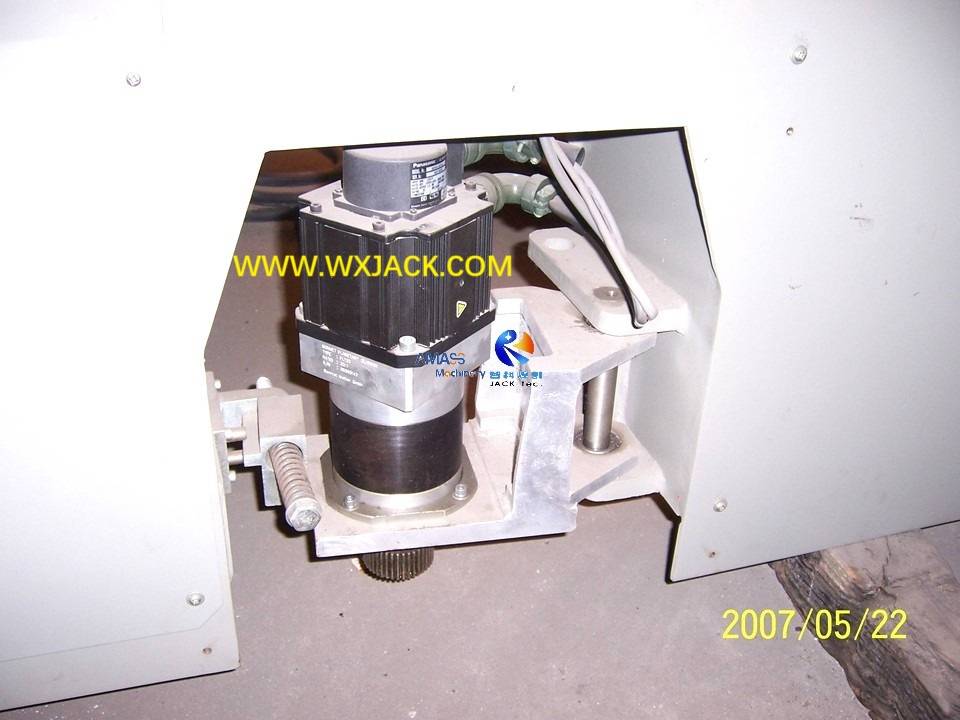

2. Регулятор высоты резака и автоматический воспламенитель в станке газовой резки с ЧПУ:

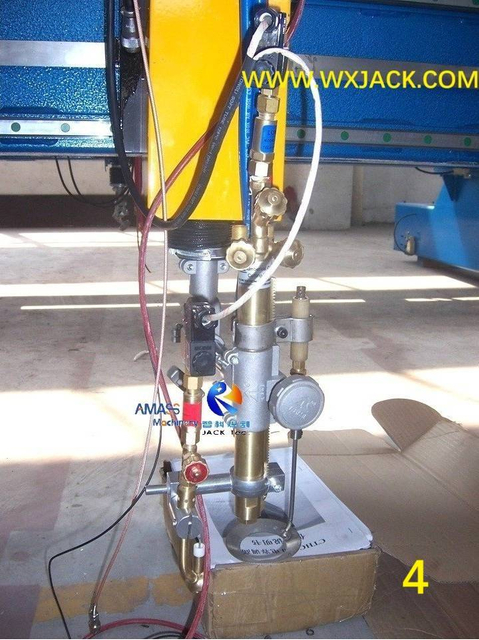

Вышеупомянутые 3р-д и 4й Фото:

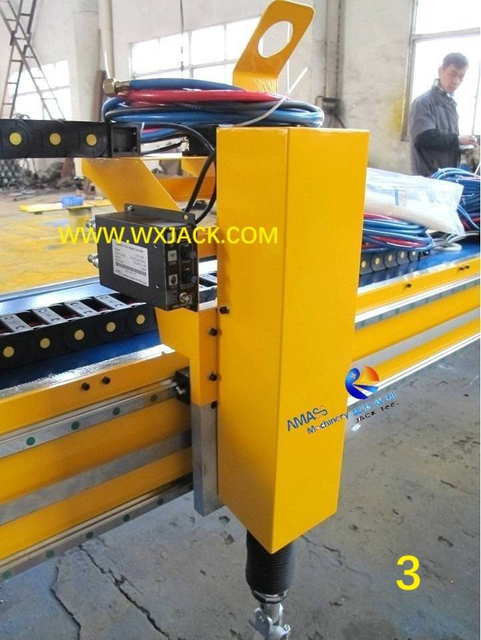

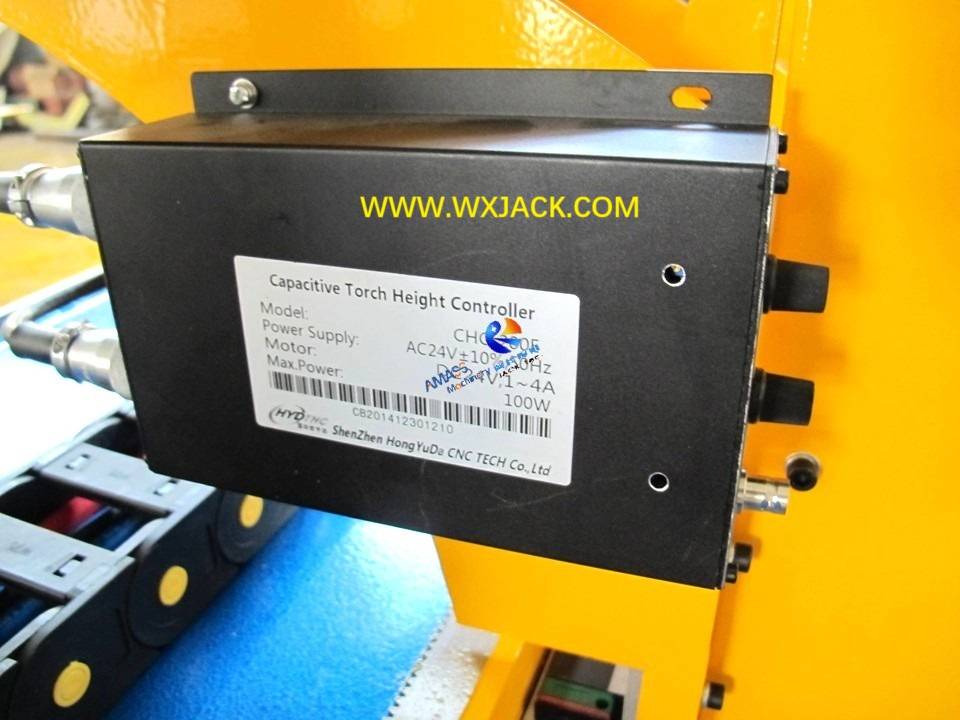

1) Регулятор высоты конденсаторного типа: Регулятор высоты установлен в верхней половине резака;Индукционное кольцо установлено в нижней части резака, вокруг режущего наконечника;
2) Автовоспламенитель устанавливается рядом с индукционным кольцом резака;

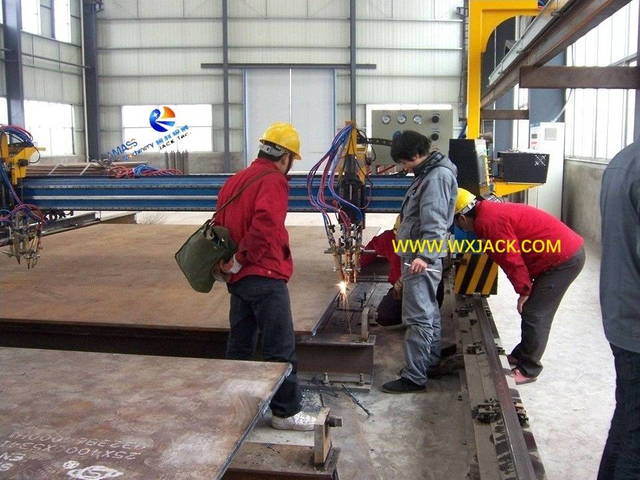

3) Пробный запуск: Перед формальной резкой на станке кислородно-пламенной резки с ЧПУ оператору необходимо ввести параметры резака в контроллер ЧПУ и проверить эффективность автоматического воспламенителя.

Категория и технические параметры станка газовой резки с ЧПУ Wuxi JACK

Есть три общих типа Используемая машина кислородной газовой резки:
1. ЧПУ Машина газовой резки;
2. Полоса Машина газовой резки кислородного топлива;
3. Тройной Машина газовой резки кислородного топлива;

Гибкая конфигурация: При практическом применении вышеуказанные 3 типа станков газовой резки с кислородным топливом могут быть либо объединены в один комплект станков для резки с ЧПУ, либо гибко настроены:

Панель навигации включена 'Категория станков газовой резки с ЧПУ'

1. Станок газовой резки с ЧПУ.

Подробнее >>

1. Технические характеристики станка газовой резки с ЧПУ:

1) Макс.Действительная ширина резки: От 2200 мм (CNC-CG3000) до 11200 мм (CNC-CG12000);

2) Толщина резки: От 3мм до 200мм;
3) Длина резки: Стандартная конфигурация — 13 200 мм (длина резки 15 м на станке для резки пластин с ЧПУ);
4) Программа резки: В машине газовой резки с ЧПУ это может быть из: встроенной библиотеки;G-код;Внешний файл;Программное обеспечение для раскроя.

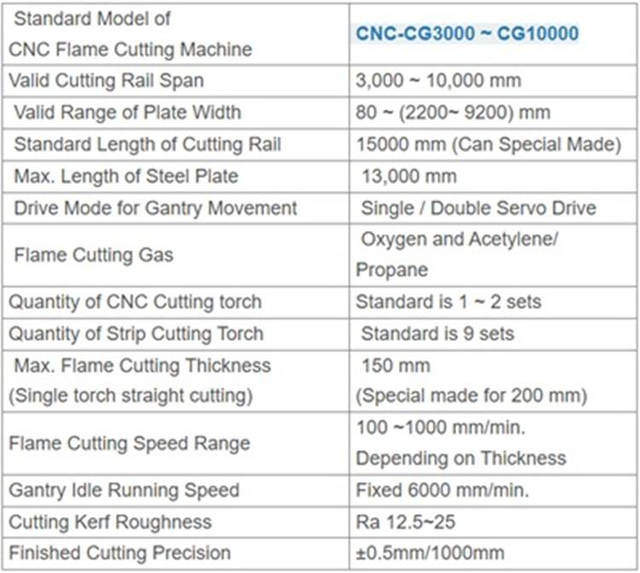

2. Технические параметры станка газовой резки с ЧПУ:

Стандартная модель
Станок газовой резки с ЧПУ
ЧПУ-CG3000 ~ CG10000
Допустимый пролет режущей направляющей 3000 ~ 10 000 мм
Допустимый диапазон ширины пластины 80 ~ (2200~ 9200) мм
Стандартная длина режущего рельса 15000 мм (может быть изготовлено по специальному заказу)
Макс.Длина стальной пластины 13 000 мм
Режим привода для портального движения Одинарный/двойной сервопривод
Огнережущий газ Кислород и ацетилен/
Пропан
Количество резаков с ЧПУ Стандарт 1 ~ 2 комплекта
Количество резаков для полосовой резки Стандартно 9 комплектов.
Макс.Толщина газовой резки
(Прямая резка одной горелкой)
150 мм
(Специально для 200 мм)
Диапазон скоростей газовой резки 100 ~ 1000 мм/мин.
В зависимости от толщины
Скорость холостого хода портала Фиксированная скорость 6000 мм/мин.
Резка шероховатости пропила Ра 12,5~25
Готовая точность резки ±0,5 мм/1000 мм

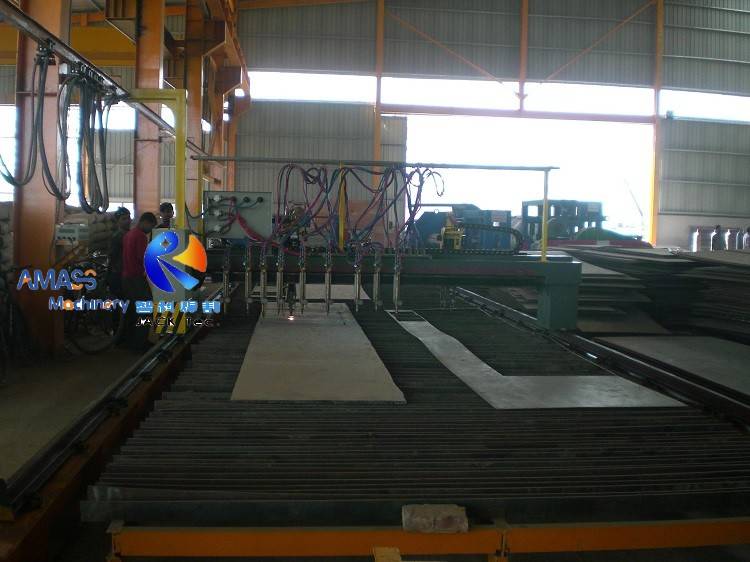

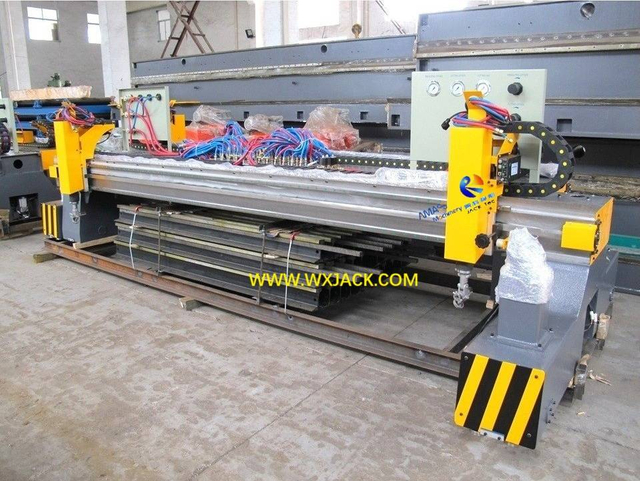

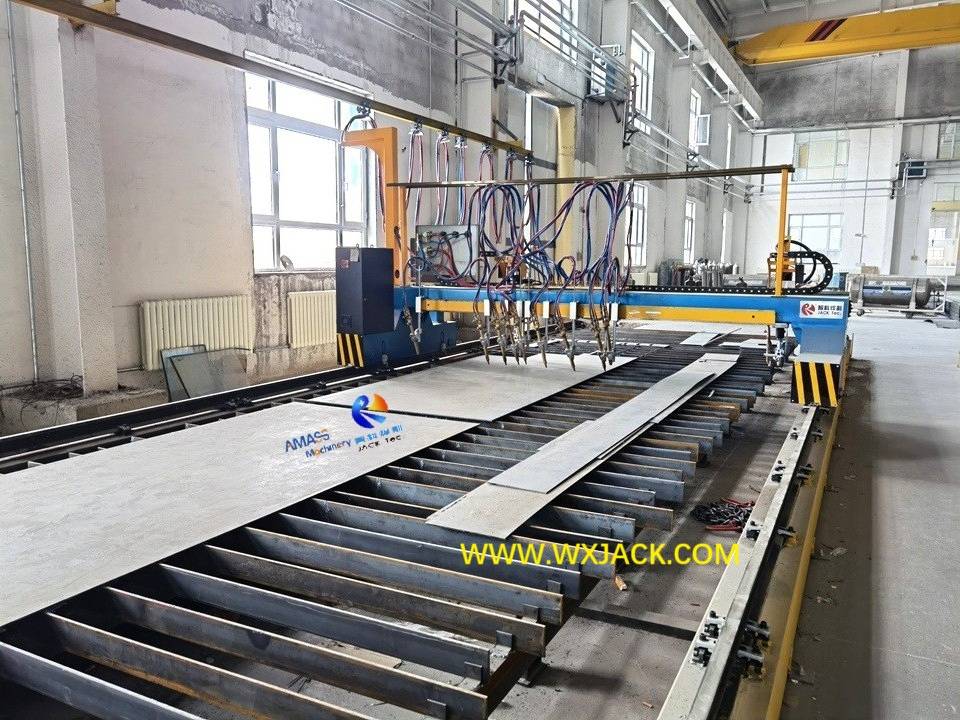

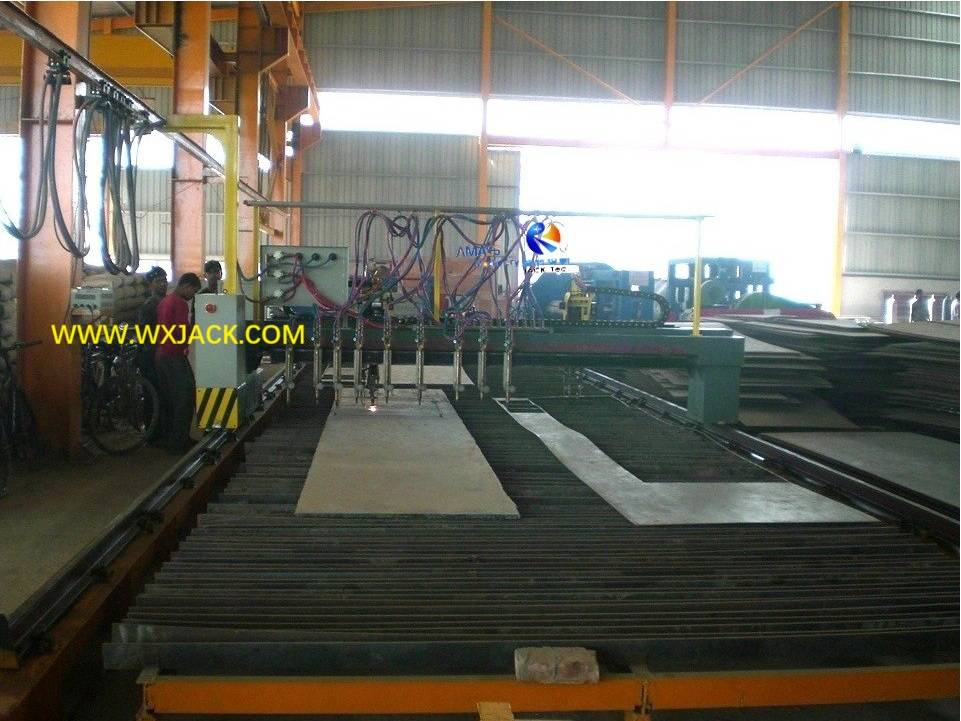

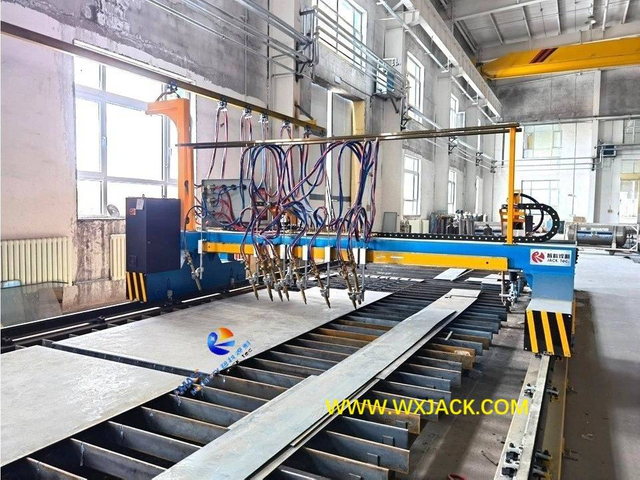

2. Машина для газовой резки кислородного топлива:

Подробнее >>

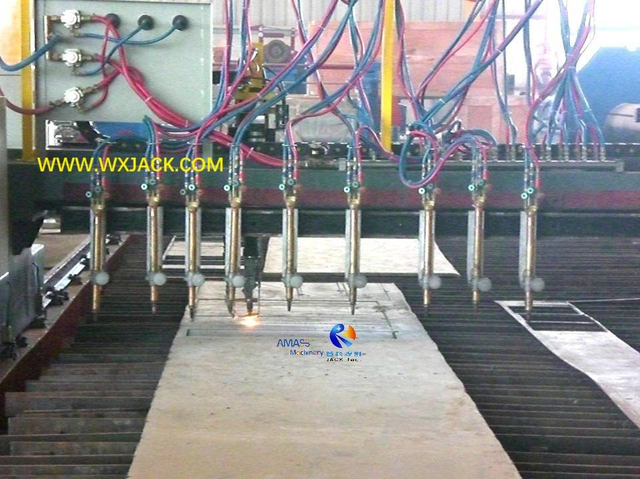

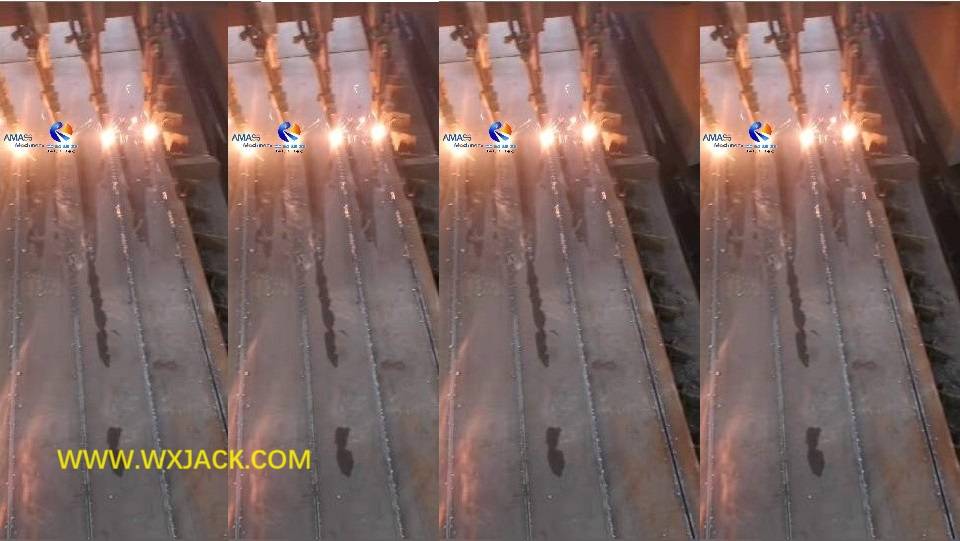

1. Технические характеристики машины газовой резки полосового кислородного топлива:

1) Характеристики: Машина газовой резки полосового кислородного топлива является ранним продуктом машины газовой резки с ЧПУ.У него самый низкий бюджет покупки и эксплуатационные расходы;
2) Цель: Вырезаем из стальной пластины полосовые пластины разной ширины;
3) Количество резаков для полосовой резки: В машинах для кислородной газовой резки полос количество резаков для полос определяется заказчиком.По умолчанию — 9 комплектов;
4) Операция: Интервал между любыми двумя комплектами соседних горелок, соответствующий ширине вырезаемой полосовой доски, можно свободно регулировать вручную.Такой интервал может варьироваться среди ленточных горелок в одном комплекте машины кислородной газовой резки ленты;
5) Функция: Из всех резаков для полосовой резки одна часть резака предназначена для резки в горизонтальном направлении, а остальные горелки предназначены для резки в продольном направлении;
6) Стандартная модель: Стандартный станок для кислородной газовой резки полос имеет пролет портала 4000 мм: модель CG4000.

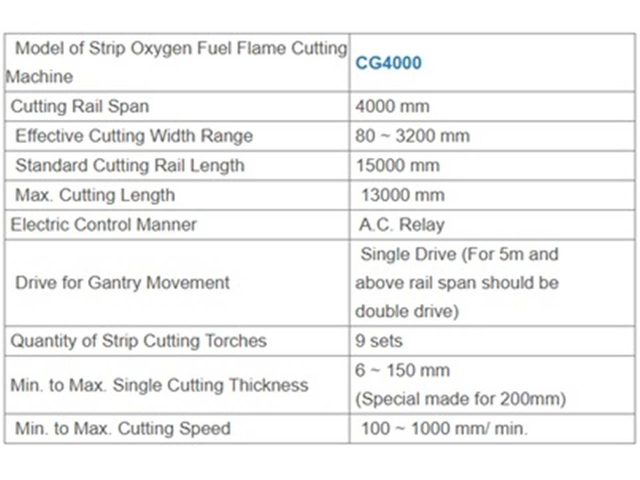

2. Технические параметры машины газовой резки полосового кислородного топлива:

Модель машины газовой резки полосового кислородного топлива CG4000
Резка пролета рельса 4000 мм
Диапазон эффективной ширины резания 80 ~ 3200 мм
Стандартная длина режущей направляющей 15000 мм
Макс.Длина резки 13000 мм
Электрический способ управления Реле переменного тока
Привод для портального движения Одиночный привод (для 5 м и
над пролетом рельса должно быть
двойной привод)
Количество горелок для резки полосы 9 комплектов
Мин.Максу.Толщина одинарной резки 6 ~ 150 мм
(Специально для 200 мм)
Мин.Максу.Скорость резания 100 ~ 1000 мм/мин.

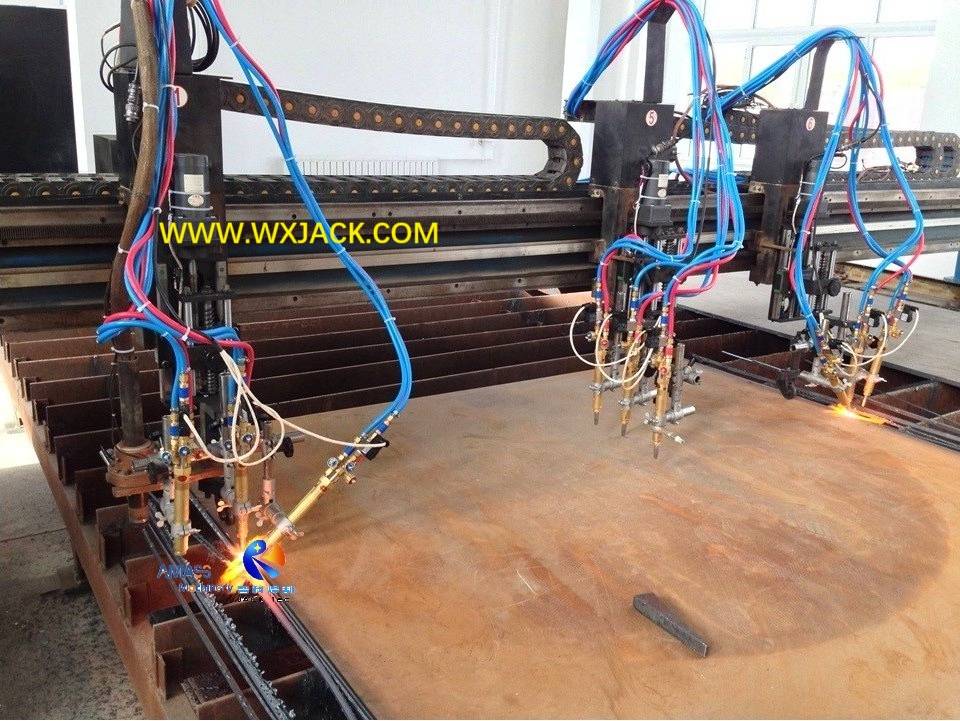

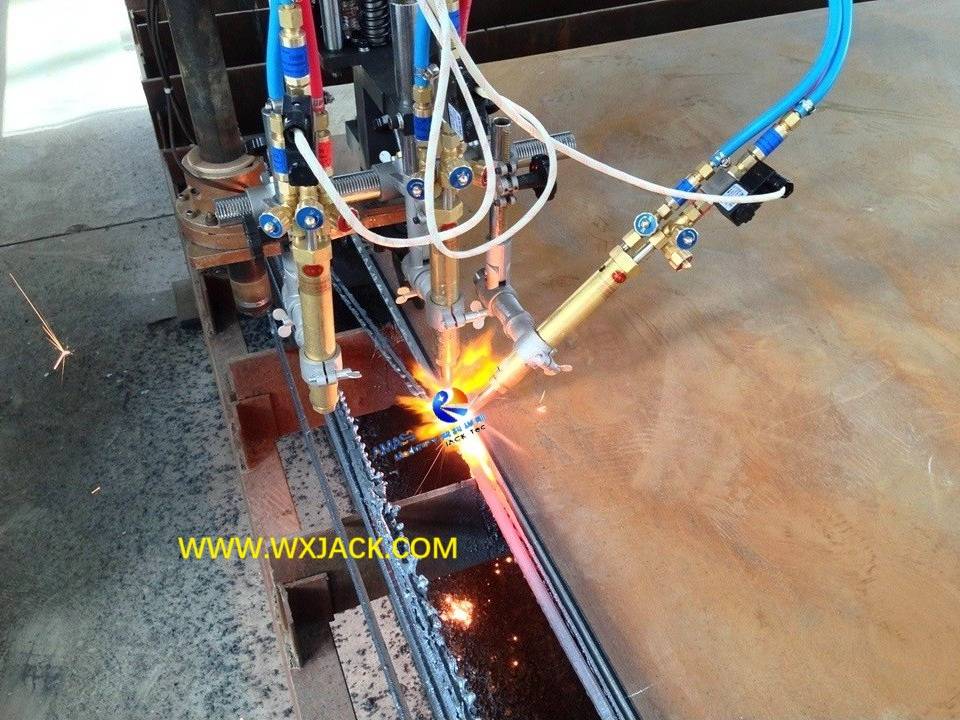

3. Машина газовой резки с тройным кислородным топливом:

Подробнее >>

1. Технические характеристики машины газовой резки с тройным кислородом:

1) Функция: Трехпламенный станок для резки с ЧПУ — это нишевый продукт в семействе станков для резки пластин с ЧПУ, предназначенный для вырезания наклонных сварочных канавок на кромках стальной пластины;

2) Электрический контроль и стоимость производства: Так же, как и машина для газовой резки полосового кислородного топлива, машина для газовой резки с тройным кислородным топливом не требует контроллера ЧПУ и системы сервопривода, что значительно снижает производственные затраты на машину;
3) Резак Машина для газовой резки с тройным кислородным топливом сложнее, чем резаки с ЧПУ и полосовые резаки: в 1 группе тройных резаков есть 3 штуки одиночных резаков.Любой из отдельных резаков можно применять индивидуально;
4) При практическом использовании, Универсальная машина для газовой резки с тройным кислородным топливом меньше, чем интегрированная машина для газовой резки с ЧПУ или тройной полосой.

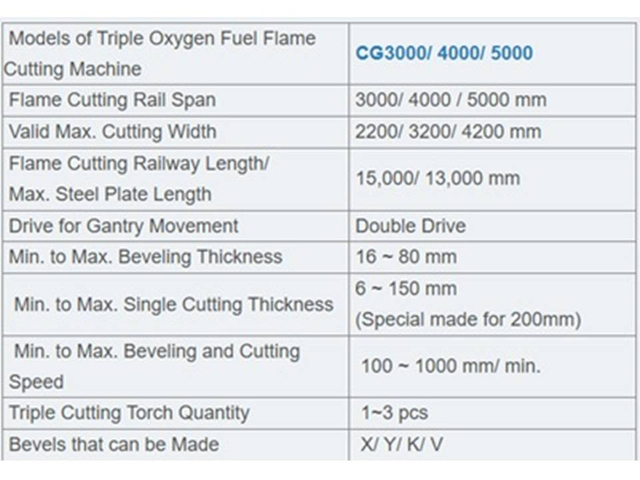

2. Технические параметры тройного станка газовой резки с ЧПУ:

Модели машин газовой резки с тройным кислородом КГ3000/4000/5000
Пролет рельса для газовой резки 3000/ 4000/ 5000 мм
Действительный Макс.Ширина резки 2200/ 3200/ 4200 мм
Длина железной дороги для огневой резки/
Макс.Длина стальной пластины
15 000/13 000 мм
Привод для портального движения Двойной привод
Мин.Максу.Толщина скашивания 16 ~ 80 мм
Мин.Максу.Толщина одинарной резки 6 ~ 150 мм
(Специально для 200 мм)
Мин.Максу.Снятие фасок и резка
Скорость
100 ~ 1000 мм/мин.
Тройной резак Количество 1~3 шт.
Фаски, которые можно сделать X/ Y/ К/ В

Область применения и сопутствующее оборудование станка для плазменной резки листового металла с ЧПУ

1. Промышленность стальных конструкций: Станок газовой резки с ЧПУ CNC-CG4000 с резкой полос является первым комплектом оборудования на линии по производству стальных конструкций: Линия по производству двутавровых балок, и Линия по производству Т-образных балок, и Линия по производству коробчатых балокили портовое машиностроительное предприятие с машиной для правки пластинчатых элементов жесткости;
2. Аналогичное функциональное оборудование: Машина для газовой резки с тройным кислородным топливом имеет те же функции, что и Краевой фрезерный станок;
3. Реверсивное оборудование: Станок для резки пластин с ЧПУ разрезает стальные пластины на более мелкие секции, в то время как Машина для стыковой сварки пластин соединить стальные пластины в более крупные.

01

02

03

Другие серии продуктов, которыми мы владеем, помимо станка для газовой резки с ЧПУ

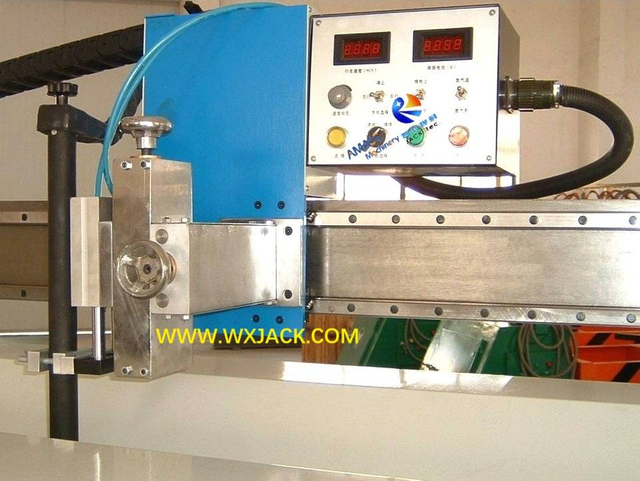

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0

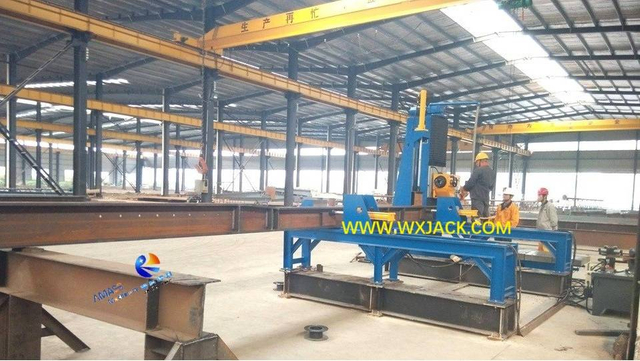

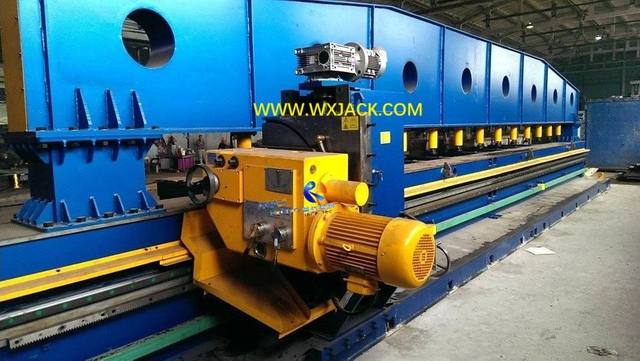

1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0
A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0
