Рабочее видео Wuxi JACK Фрезерный станок для торцов балок IH

Панель навигации на «Рабочее видео фрезерного станка для торцевых балок IH»

Использование и классификация фрезерного станка для торцевой поверхности балки BOX IH из стальной конструкции

1. Функции фрезерного станка для торцов балок BOX IH со стальной конструкцией:

1) Обычные заготовки: Фрезерный станок для торцевой поверхности балки IH серии DX (станок для торцовки балки IH) предназначен для фрезерования торцевой поверхности элементов стальных конструкций: двутавровая балка (двутавровая балка) / коробчатая балка / поперечная балка:

Торцы заготовок имеют стальную конструкцию Wuxi JACK Фрезерный станок для торцевой поверхности балки BOX IH: (Рис.1,2)

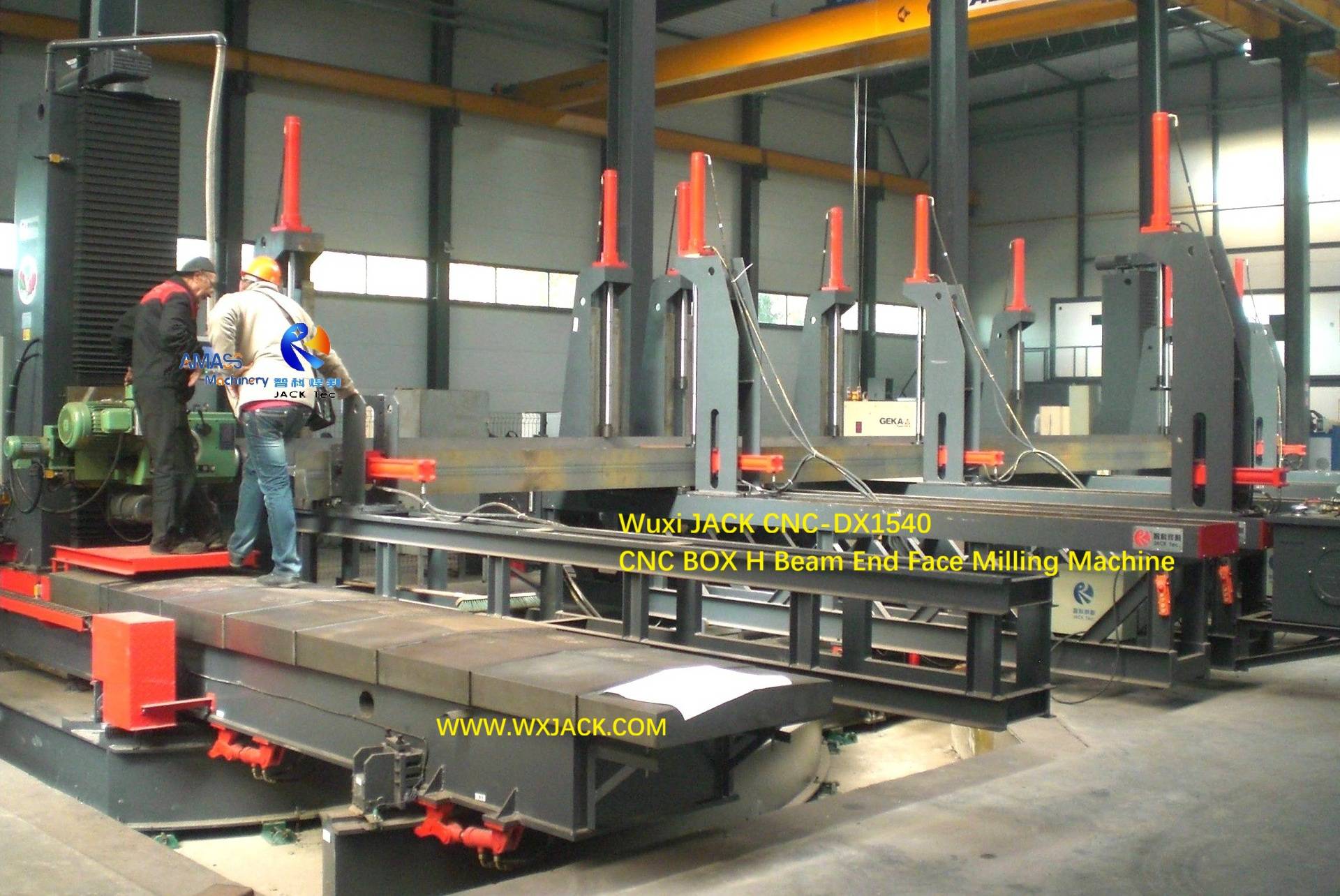

Рис. 1. Стальная конструкция BOX. Фрезерный станок для торцевых торцевых балок 100. Рис. 2. Фрезерный станок для торцевой поверхности стальной конструкции BOX HI-балки 53

2) Сложные детали: Оснащенный системой числового программного управления, фрезерный станок с ЧПУ для торцевых торцевых балок Pipe IH может использоваться для обработки заготовок круглого или специального контура поперечного сечения, обычно: Труба, элемент конструкции специальной конструкции:

Специальная конструкция и конструкция трубы, обработанная на фрезерном станке с торцевой поверхностью торцевой балки трубы IH с ЧПУ Wuxi JACK: (Рис.3,4)

Рис.3 Стальная конструкция BOX HI Beam Фрезерный станок с ЧПУ для торцевой поверхности 56 Рис. 4. Фрезерный станок для торцевых торцевых балок с ЧПУ, BOX HI, 85
3) Общее введение на этом оборудовании есть страница товара: 'Фрезерный станок для торцевой поверхности балки BOX IH из стальной конструкции'.



2. Классификация станков для торцовки балок BOX IH со стальной конструкцией:

Это семейство продуктов можно сгруппировать в следующие 4 основных типа в зависимости от применимого размера заготовки и управления:

1) Стандартные модели фрезерных станков для торцов балок IH:

а) Для выполнения торцевой обработки заготовок макс.эффективная высота до 1500 мм (DX15xx);
б) Подробное описание находится на странице продукта »Стандартные модели Фрезерный станок для торцов балки IH';

2) Фрезерный станок для торцевых торцевых балок IH специального размера:

а) Для выполнения торцевой обработки заготовок макс.эффективная высота от 2000 мм вплоть до 6000 мм (DX20xx ~ DX60xx);
б) Подробное обсуждение находится на странице продукта »Фрезерный станок для торцов балки IH специального размера';

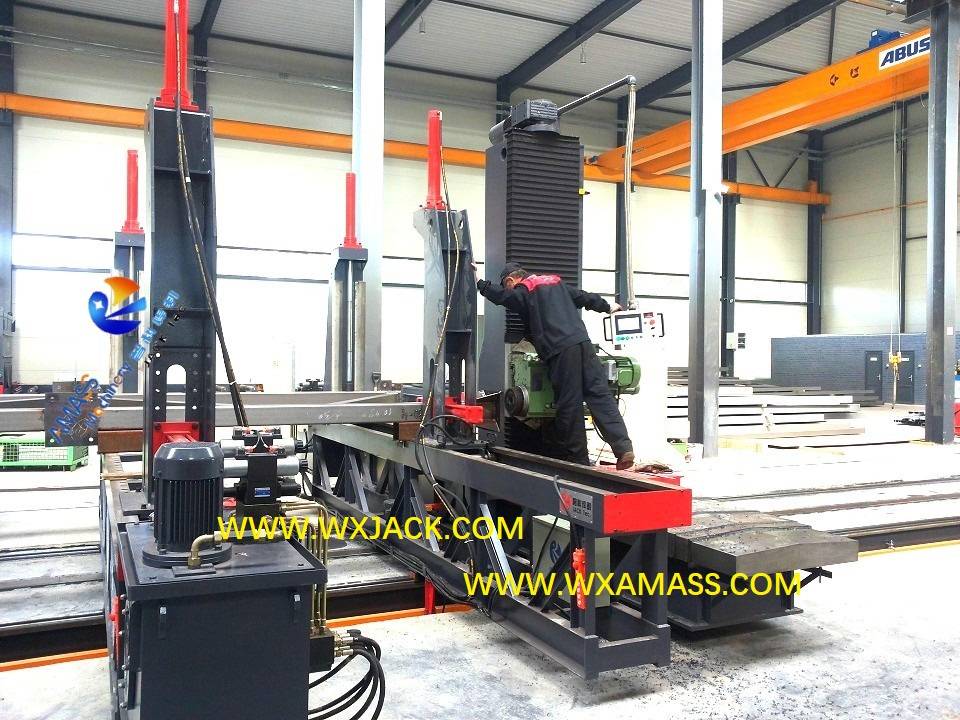

3) Фрезерный станок для торцевых торцевых балок с ЧПУ:

а) Для выполнения торцевой обработки заготовок любой формы поперечного сечения.
б) Применимый макс.высота заготовок от 1000 мм вплоть до 3500 мм (ЧПУ-DX10xx ~ ЧПУ-DX35xx);
в) Подробная информация на странице товара »Фрезерный станок для торцевой торцевой балки IH с ЧПУ';
4) Для быстрого понимания сильных сторон продукта Wuxi JACK., пожалуйста, посетите слайды с краткими сведениями »Преимущество фрезерного станка для торцевой поверхности балки Wuxi JACK со стальной конструкцией IH'.

Цель этой страницы о фрезерном станке для торцевой поверхности стальной конструкции IH балки

1. На каждой из вышеупомянутых страниц мы приводим 6 видеороликов в качестве примера, чтобы показать рабочий процесс фрезерного станка для торцов балок Wuxi JACK IH с разных точек зрения;
2. Чтобы помочь клиентам лучше ознакомиться с возможностями и производительностью станка для торцовки балок Wuxi JACK IH, мы создали эту страницу специально для демонстрации работы фрезерного станка для торцовки балок Wuxi JACK IH либо на предприятии клиента, либо во время ввода в эксплуатацию в Уси. ДЖЕК-установка;
3. В видеороликах на этой странице представлены различные модели фрезерных станков для торцов балок Wuxi JACK IH.Мы делим видео на 3 раздела: стандартная модель/специальный размер/и управление ЧПУ.

Рабочее видео стандартных моделей фрезерного станка для торцевой поверхности стальной конструкции BOX IH

1) Этот набор DX1515 Фрезерный станок для торцевых торцевых балок BOX Cross IH был экспортировано в Корею Уси ДЖЕК.Он имеет макс.допустимый ход торца: высота 1500 мм и ширина 1500 мм, для заготовок длиной до 15 000 мм;
2) На видео машина для торцевой обработки балок IH работала на площадке клиента и выполняла торцевую облицовку детали. поперечная балка;
3) Во время работы подвесной пульт управления торцевым фрезерным станком IH для балок можно поворачивать на 360° для облегчения работы;
4) Скорость торцевой обработки в обоих направлениях (ось X/Y) управляются инвертором переменного тока и отображаются на цифровом дисплее соответственно на пульте управления.Это обеспечивает интуитивно понятное управление фрезерным станком для торцевой поверхности стальной конструкции IH.

1) Этот DX0820 на данный момент является самой маленькой моделью фрезерного станка для торцов балок Wuxi JACK IH.Самый высокий ход, обращенный к торцу, 800 мм;
2) Как видно из видеоролика, снятого в мастерской заказчика, такие небольшие размеры заготовки свойственны не только элементам конструкции, но и стальные пластины также.Соответственно, приспособление заготовки Фрезерный станок для торцов балок DX0820 IH представляет собой не обычные приводные стойки масляных цилиндров, а вместо этого рабочий стол.

1) Помимо двутавровой балки/поперечной балки, есть еще один тип заготовки, который часто подлежит торцовой обработке в стальных конструкциях стандартных моделей, это фрезерный станок для торцовой поверхности IH балки. КОРОБКА Балка;
2) Как вы можете видеть на видео, кусок балки BOX небольшого размера (длиной около 500 мм) обрабатывался в Wuxi JACK. DX1540 Станок для торцовки балок BOX IH.

1) Этот набор Wuxi JACK DX1520 Фрезерный станок для торцов балок IH работал над куском H Beam на территории заказчика;
2) Как видно из видео, торцевая облицовка выполнялась в Угол наклона 45°, после торцового торцевого фрезерования. Это уникальная возможность фрезерного станка для торцов балок Wuxi JACK IH.: Благодаря Т-образному пазу на установочной плате фрезерной головки на ее каретке фрезерная головка станка для торцевой обработки балок Wuxi JACK IH получает дополнительные возможности снятие фаски 0°~45°;
3) Эта сильная сторона фрезерного станка для торцов балок Wuxi JACK IH помогает привлекать клиентов. более широкий диапазон ожидаемого конечного воздействия на детали.

1) Этот набор DX1530 Фрезерный станок IH для торцов балок вводился в эксплуатацию на заводе JACK в Уси;
2) В видео его фрезерная головка проходила валидацию в плане работы на холостом ходу.Фрезерная головка имеет Мощность 7,5 кВт, 6 уровней революционной скорости шпинделя, который можно легко заменить, потянув за рычаг на крышке фрезерной головки;
3) Фрезерные головки всех моделей и спецификаций фрезерного станка для торцов балок Wuxi JACK IH имеют превосходную производительность, чем у других компаний в отрасли.



1) Продолжительность этого видео 2 минуты 5 секунд.В нем подробно записано, как работает набор Wuxi JACK. DX1215 Фрезерный станок для торцов балок BOX IH выполняет Торцевая облицовка куска двутавровой балки на территории заказчика;
2) В видео вы можете узнать, как работает оператор отрегулируйте скорость торцевой обработки как в горизонтальном направлении (ось X), так и в вертикальном направлении (ось Y), поворачивая ручку скорости и наблюдая за рабочей скоростью в реальном времени на подвесном пульте управления станка для торцевой обработки балок IH;
3) Рабочая скорость устанавливается в диапазоне 150~ 800 мм/мин. для этого комплекта фрезерного станка для торцов балок IH.

Рабочее видео фрезерного станка для торцевой поверхности балки IH BOX для стальных труб особого размера

1) Это набор Wuxi JACK. DX2040 средний большой масштабная стальная конструкция Фрезерный станок для торцевой поверхности балки BOX IH работает в мастерской клиента.Наибольший размер поперечного сечения заготовки, которую можно фрезеровать в этой модели, составляет Высота 2000 мм к Ширина 4000 мм;
2) В видео вы можете найти кусочек 6000 мм в длину, Длина стороны поперечного сечения около 2000 мм BOX Beam обрабатывался на этом наборе большого фрезерного станка для торцевой поверхности IH балки DX2040.

1) Этот набор Wuxi JACK DX4080 сверхмощная большая стальная конструкция Фрезерный станок для торцевой поверхности балки BOX IH работал над куском балка BOX большого размера на территории заказчика;
2) Из-за большого размера заготовки и ограничений объектива Camara на видео показана обработка торцевого лезвия крупным планом на балке BOX;
3) Сверхмощный фрезерный станок для торцевых торцевых балок DX4080 большого диаметра IH может обрабатывать торцевую поверхность заготовки толщиной до Высота 4000 мм.В целях удобства эксплуатации, операционная платформа подъемного типа под моторный привод.Во время работы на большом станке для торцовки балок BOX IH оператор может стоять на платформе и наблюдать за рабочим процессом с близкого расстояния.

1) Средний большой размер DX20xx Фрезерный станок для торца балки BOX IH обычно применяется для торцовки балки BOX, как вы можете видеть из видео;
2) Одним из ключевых узлов станка для торцовки балок BOX IH является крепление заготовки. Поскольку во время высокоскоростного фрезерования торцевой поверхности, предположим, заготовка закреплена ненадежно, она будет подвержена вибрации и «отступлению», что приведет к ухудшению качества готовой поверхности;
3) Как вы можете видеть из видео, в этом наборе фрезерного станка для торцов балок Wuxi JACK DX2040 BOX IH, Зажим приспособления заготовки на балке BOX осуществляется в двух направлениях: Верхний нижний масляный цилиндр удерживается вместе с зажимом бокового масляного цилиндра.Это обеспечит надежную фиксацию заготовки во время работы станка для торцевой обработки балок BOX IH.

1) Для выполнения торцевой облицовки балок BOX большого размера, в Фрезерный станок для торцевой поверхности балки BOX IH средней и большой мощности, важна обработка по 4 углам;
2) Как видно из видео, во время торец обращен примерно под прямым углом 90° к BOX Beam с помощью фрезерного станка для торцов балки Wuxi JACK DX2040 big BOX IH рабочая скорость фрезерной головки замедлится, чтобы обеспечить плавный переход вокруг угла 90 °;
3) И в процессе поворота угла под прямым углом на 90° оператор станка для торцевой обработки балок BOX IH должен уделять этому пристальное внимание.

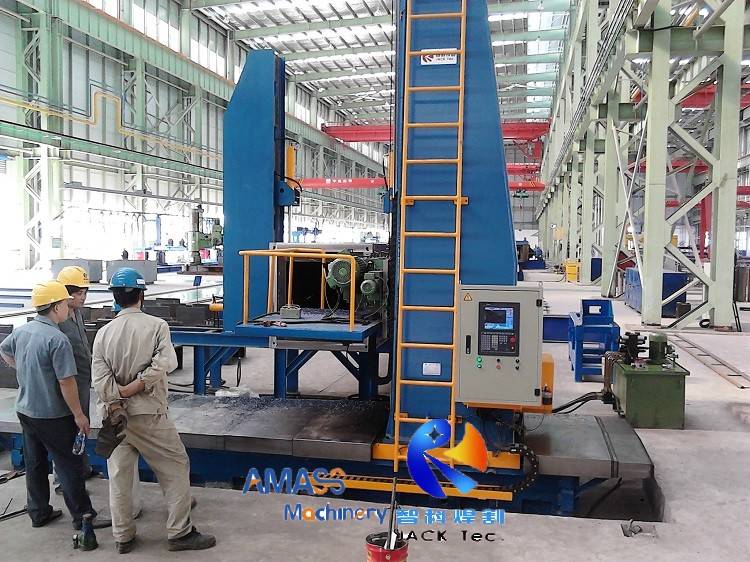

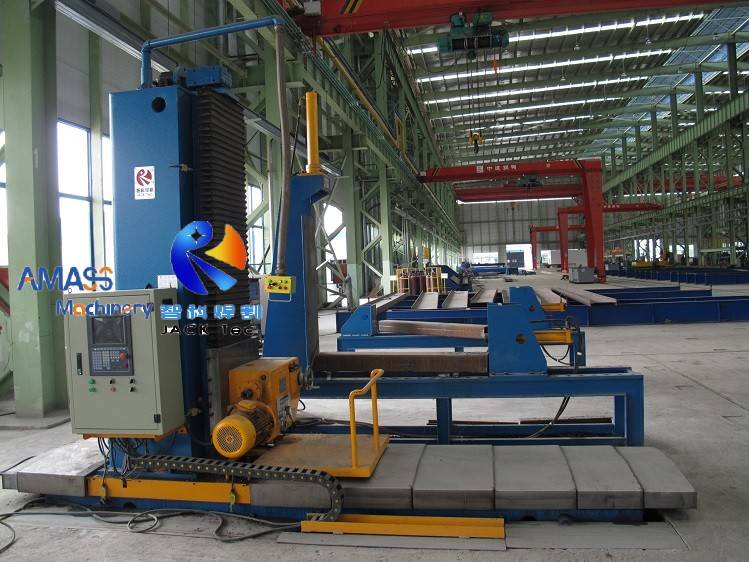

Рабочее видео фрезерного станка для торцевой поверхности труб IH-балки с ЧПУ

1) Хотя это набор DX1520 Фрезерный станок для торцевой торцевой балки IH с ЧПУ, заготовка, обрабатываемая на заводе клиента, представляла собой кусок двутавровой балки небольшого размера.Конечно, любой вид поперечного сечения заготовки можно обрабатывать;
2) Контроллер ЧПУ в этом видео установлен способом висит и поворачивается, что сделано для удобства работы.Другой способ установки на фрезерный станок для торцевой поверхности балки Wuxi JACK с ЧПУ: фиксированный стиль на передней стороне рамы машины;
3) Вы можете проверить превосходное качество торцевой поверхности, и высокая скорость торцевой скорости, в фрезерном станке для торцевой поверхности балки Wuxi JACK Pipe IH из видео.

1) В начале видео вы можете увидеть на экране монитора числовое управление с ЧПУ в Wuxi JACK. DX1520 ЧПУ Фрезерный станок для торцевых торцевых балок труб IH.Как показано на видео, Система ЧПУ отслеживает фактическое положение фрезерной головки по осям X и Y. и отображать его в реальном времени;
2) Заготовка, обрабатываемая на фрезерном станке с ЧПУ для торцовой торцевой балки Pipe IH, представляла собой кусок сварной двутавровой балки.

1) В этом наборе фрезерного станка для торцевых торцов двутавровой балки с ЧПУ Wuxi JACK DX1530, который работает на объекте по производству стальных конструкций, торцевая часть двутавровой балки длиной 10 м обрабатывалась;
2) Вы можете проверить трассировку торцевой фрезы, которая отображается на экране монитора контроллера ЧПУ;И как длинная заготовка прочно удерживается с помощью 3 комплектов 1-групповых стоек привода гидравлических масляных цилиндров на фрезерном станке с ЧПУ для торцевых торцевых балок Pipe IH;
3) Видео дает ценную информацию о том, как работает комплект фрезерного станка для торцевых торцевых балок Pipe IH Beam с ЧПУ.

В этом видео показано статический комплексный вид на наборе Wuxi JACK DX1520 ЧПУ Станок для фрезерования торцов балок Pipe IH только что завершил установку, ввод в эксплуатацию и приемку на заводе заказчика и готов к вводу в эксплуатацию.

1) В этом видео продолжительностью 1 минута 30 секунд вы можете проверить, как работает комплект фрезерного станка для торцевой поверхности балки Wuxi JACK Pipe IH, реализовать торцевую облицовку куска длинной двутавровой балки небольшого размера. на территории заказчика;
2) Видео занимает довольно много времени в середине, чтобы показать экран монитора контроллера ЧПУ: Курсор отслеживает обработку торцевой поверхности в реальном времени, происходящую на фрезерном станке с ЧПУ для торцевых торцевых балок Pipe IH: положение в реальном времени и отслеживание при обработке торцовой поверхности, рабочую скорость, размер поперечного сечения заготовки... Вся ценная информация во время работы на фрезерном станке для торцевой поверхности балки IH с ЧПУ.

1) Этот набор DX1520 Фрезерный станок для торцевых торцевых балок Pipe IH с ЧПУ производился в 2021 году компанией Wuxi JACK для ближайшего клиента. Одним из обновлений фрезерного станка для торцевых торцевых балок Pipe IH Beam с ЧПУ является способ установки станции с ЧПУ.;
2) По сравнению со стилем стационарной установки на ранней стадии, когда оператор находился на довольно большом расстоянии от фрезерной головки во время работы на станке для торцевой обработки торцевых балок IH-балок с ЧПУ, и, следовательно, был неудобен для наблюдения и управления рабочим персоналом;
3) Для сравнения: гибкий и неограниченный наклон на 360° компактной станции с ЧПУ в этом видео позволяет оператору одновременно проверять экран с ЧПУ и фрезерный диск во время работы на фрезерном станке с ЧПУ Pipe IH Beam End Face, таким образом сокращение времени, не добавляющего ценности движения людей, повышение добавленной стоимости труда оператора во время работы фрезерного станка для торцевых торцевых балок IH-балок с ЧПУ.

Из этого видео вы можете получить соблюдение короткой дистанции на торцевой облицовке двутавровой балки в комплекте Wuxi JACK DX3030 ЧПУ Фрезерный станок для торцевой поверхности двутавровой балки трубы: как его торцевое лезвие полирует торцевую поверхность двутавровой балки, а система ЧПУ отслеживает и контролирует в реальном времени координацию торцевого лезвия по осям X/Y.


1) Это набор средней и большой обязанности. DX3535 ЧПУ Фрезерный станок для торцевой поверхности двутавровой трубы, который был произведен компанией Wuxi JACK примерно в 2017 году и введен в эксплуатацию на предприятии заказчика по производству стальных конструкций.
2) Заготовка на видео, обработанная на этом фрезерном станке для торцевой поверхности двутавровой трубы с ЧПУ, представляла собой кусок BOX Beam большого размера с круглым угловым внутренним отверстием.Как вы можете убедиться из видео, Контроллер ЧПУ фиксированно установлен на передней стороне станка. Такой способ установки более применим в более крупные модели (ЧПУ-DX20xx и выше), чем меньшие модели (DX15xx и ниже) фрезерного станка для торцевой поверхности IH балки с ЧПУ.



Часто задаваемые вопросы о фрезерном станке для торцевой поверхности балки Wuxi JACK Steel Structure BOX IH

  • Q Что такое отношения между Wuxi Jack Technology Co., Ltd и Wuxi Amass Machinery Co., Ltd?

    A Уси Джек был основан в начале 2009 года, специализирующихся на дизайне и производстве. Wuxi Amass - это компания, специализирующаяся на продаже продуктов Джеки и других товаров за рубежом.
  • Q Какой ваш термин обслуживания?

    A 1) У нас есть 1-летняя гарантия бесплатно для всех наших продуктов с даты принятия продуктов заказчиком;
    2) Мы продолжаем дать нашим клиентом лучшего обслуживания по истечении гарантийного периода с
    лучшая цена;
    3) Мы предоставляем нашим запасным частям клиента с лучшей ценой;
    4) После получения информации от клиента наше время ответа находится в течение 2 часов для
    Китайские клиенты материковой части, и в течение 1 дня самый длинный (в зависимости от часового пояса)
    для зарубежных клиентов;
    5) Мы предоставляем услуги, охватывающую монтаж, ввод в эксплуатацию и обучение для нашей продукции;
    6) Мы даем консультацию нашим клиентам по всем техническим вопросам
  • Q У вас есть зарубежный филиал или офис продажи?

    A В настоящее время нет. Но у нас есть долгосрочный партнер более 10 лет в России и Центральной Азии, где у нас очень широкая клиентская база. (Это местные компании, которые распространяют и помогают служить нашу продукцию)
    Чтобы иметь информацию о наших продуктах, пожалуйста, используйте контактный путь, перечисленный выше. Мы дадим вам отзывы в течение 24 часов после получения расследования от вас.
  • Q У вас есть прайс-лист вашей продукции?

    A Поскольку наши продукты инженерно-инженерной на заказ, у нас нет прайс-листа в настоящее время. Для получения подробной информации нашей продукции вы можете перейти к продуктам этого сайта для просмотра; И вы можете скачать из загрузки по информации этого веб-сайта.
    Если у вас есть любой запрос на нашу продукцию, пожалуйста, свяжитесь с нами по вашему удобству.
  • Q Какова услуга сферы вашей компании (продукты, его приложение и бизнес-режим)?

    A Дизайн и производство и продать (включая послепродажное обслуживание) ниже машины и оборудования:
    Металлическая пластина / труба / пучок сварки / срез / обрабатывающее оборудование;

    Сборка двутавровой балки Сварочная прямая интегральная машина;
    Машина для соединения тарелки;
    Фрезерный станок для торца луча;
    Двутавровая балка Производство Производство (в том числе сборка машины, поглощенная дуговая сварочная машина, выпрямляющая машина, стальной конвейер);
    Машина для резки пересечения трубы с ЧПУ;
    Плазмена с ЧПУ / полосой пламя / плазменный станок;
    Линия производства Коробчатая балка (в том числе сборка машины), электромашина для сварочной машины электробанки, погружной дуговой сварочный аппарат, фрезерный станок для торца луча);
    Производственная линия T Луч (включая сборка машины, погружной дуговой сварочной машины / сварочный аппарат CO2);
    Сварка поворота;
    Сварочный манипулятор;
    Позиционер сварки;
    Различные специализированные сварочные машины

    Эти оборудование широко используются в промышленности стальной конструкции, здания судна, строительство моста, сосуда под давлением, нефтехимической и т. Д.
