А. Использование, спецификации и применение сварки сварки пластины листового металла:

1 Функция: MP Series СВЯЗАЯ СВОЙСТВА Показан и превосходный продукт компании Wuxi Jack Company. Это плоское оборудование для сварщика для заполнения на плоском соединении 2 куска стальных пластин, в интегральный кусок более длинной или большей пластины;

2 Например: 2 куска стальных пластин длиной 15 м, чтобы они были вдоль его продольного направления в машине, чтобы получить кусок стальной пластины длиной 30 м:

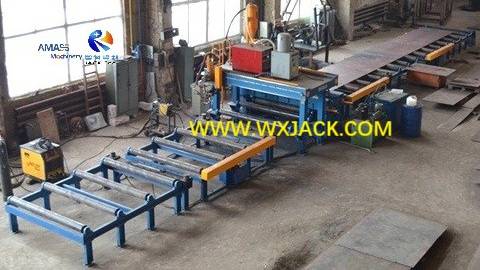

Кусок интегральной стальной пластины длиной 30 м, представляющий собой соединение из 2 кусочков длиной 15 м, в wuxi jack MP20 Старочная сварка листового металла: (Рис.1)

3 Размеры заготовки, подходящие в Wuxi Mp Mp Models Models Plat Plat Butt Machine:

1) Толщина тарелки для приклада: Эта машина для выполнения плоского прикладного соединения на металлических пластинах с различной толщиной, особенно углеродистой стали: с минимальной толщины 1 ~ 6 мм, до большей толщины 6 ~ 40 мм, или даже толще;

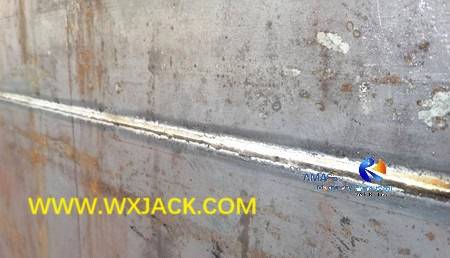

Готовая плоская стальная пластина и сварочный швар, полученная у Wuxi Gack Plate Plate Mognaing Welding Machine: (Рис.2)

2) Ширина тарелки для прикладного соединения: Максимум Ширина листовых металлических пластин для прикладного соединения может быть любым размером в пределах диапазона 2000 мм ~ 5000 мм Для обычных моделей или специально обозначенной спецификации машины для сварщика сварщика пластинки от клиента:

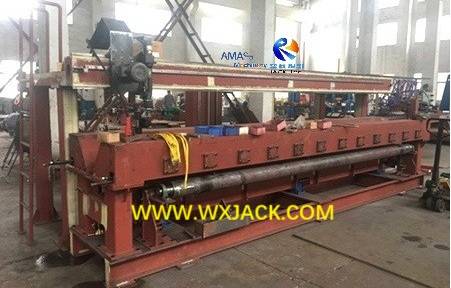

Вуси Джек MP50 Основная рамка модели машины после сборки и перед рисованием: (Рис.3)

4 Применение серии MP листовой металлической пластины для соединения сварочной машины:

1) Задача: Плоская сварка пластина серии MPe используется для выполнения плоского приклада, соединяющего 2 части металлических пластин (Материал: углеродная сталь/ нержавеющая сталь/ AL) с помощью сварки;

2) Связанные продукты С этой тарелкой сварщика с плоским прикладом включает в себя: RH Series Edge Machine, и J серия жесткости, которые используются для производства на крупном оборудовании;

3) Прикладные отрасли: Эти механизмы могут быть сформированы различные производственные линии для судостроения / портового механизма, а также строительства моста, подъемного оборудования / стальной конструкции / сварки резервуара и т. Д., Которые имеют общие точки крупного размера стальной пластины, потребляемой в качестве сырья;

4) Кроме, Плоская сварка пластина MP Series также может быть применена в качестве отдельного оборудования в любом специальном случае.

B. Техническое превосходство Wuxi Jack MP Series Plate Plat Butting Machine:

1 Патентная технология таяния через: В 2016 году команда Engineering Wuxi Jack получила патент на основную технологию, применяемую в операцию листового металлического соединения-таяния через сварку, что означает: Образование сварки сварки с одной боковой и двойной стороны:

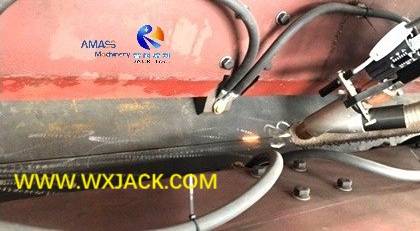

Расплавлять сварку, проводимую в машине Wuxi Jack MP Series Series Plate Butt Saint Machine: (Рис.4)

2 Техника сварки, принятая в Wuxi Jack MP серии листовой металлической пластины, соединяющая сварочная машина:

1) Контур: Как эффективный автоматический сварщик с плоским прикладом, эта машина была разработана нашей компанией на основе расширенной техники, для соединения на металлических кусках любого размера;

2) Опции режимов сварки на основе толщины пластины: Машина может принять технику сварки: оба GMAW CO₂ сварка для сварки на тонких тарелках и Видела погруженная дуговая сварка для сварки на толстых тарелках, с преимущества небольшой деформации/ удобной и безопасной работы/, а также хорошего качества;

3 Одна машина с двумя функциями в wuxi -gack -листовой металлической пластинке сварщики сварщика:

1) Требуется фрагмент плиты: Когда толщина тарелки превышает 15 мм, Чтобы получить полное проникновение сварочного шва после работы таяния через операцию сварки, край должен быть скошен, прежде чем сварка расплава;

2) Берегский путь: Это может быть получено либо с помощью краевой фрезерной машины серии XBJ, либо машиной CNC-CG Triple Flame Cutting; Или, в сварке сварки для сварки на пластинке серии Wuxi MP, его пластины, поставляемые в боковой стороне, могут быть оборудованы с тройным блоком резания пламени:

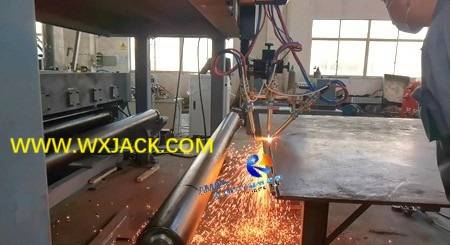

3) Тройной блок резания пламени и работа в Wuxi Jack Mp Models Machine: (Рис.5)

C. Экономия затрат и повышение эффективности производства выиграло от сварки сварки сварщика Wuxi Jack Plat Butder Saintder:

1 Перед разработкой из листовой металлической пластины серии MP. Плоская сварка:

А 5 шагов Для процесса соединения металлической пластины:

1) 1^ул Шаг: Реализовать на сварке одной стороны 2 кусочков суставных стальных пластин;

2) 2^н.д. Шаг: Переверните 2 часа половины соединительных пластин с помощью путешествующего крана или другого логистического оборудования;

3) 3^rd. Шаг: Выполнить углеродную дугу, вытащившись на 2 частях половины соединений;

4) 4^тур Шаг: Выполнить сварку на противоположной стороне 2 кусочков половины соединительной тарелки;

5) 5^тур Шаг: Выполнить углеродную дугу на готовых соединительных тарелках;

2 С использованием сварной машины Wuxi Jack MP MP модели «Прикладной»:

1) Повышение производительности: Теперь, с расширенной техникой расплава через (одноподневатая сварка и двойная боковая форма), работая на MP Series Machine, 2^н.д. до 5^тур шаги удалены, повышение эффективности работы на пластинчатых прикладных соединениях около 30% ~ 40%;

2) Оператор уменьшен: Первоначальный необходимый 2 операторы для сварки пластинки может быть уменьшен только до 1 оператора сейчас;

3) Обеспечение безопасности: Риск безопасности переворачивания тяжелых пластин с помощью накладных расходов, путешествующих по кругу

Д. Выбор надлежащих моделей пластинного металлического пластинного приклада соединения сварочной машины:

1 Дополнительная функция сварки в канавке в сварке пластинчатой ​​сварки:

1) Машина серии Wuxi Jack Mp имеет дополнительную единицу блок с разрезанием тройного пламени для вырезания сварки канавки по краям соединительных пластин, прежде чем плавать через сварку;

б) Если клиенты не выберут эту скоскую единицу в машине, другой вариант при заранее сделать сварочную канавку может быть:

1)Xbj серия Edge Mearing Machine;

2) CNC-CG Series Triple Flame Cutting Machine;

2 Обычные модели MP Series Plat Plat Butt Swing Machine:

1) На основе Макс. Ширина пластины, которая равна макс. Длина изготовленного сварочного шва, есть несколько стандартных моделей серии MP для выбора клиентов, от MP20 к MP50 Модели пластинговой сварщики. Связанные технические параметры каждой модели перечислены в таблице ниже;

2) Специальный дизайн: Мы также можем разработать и создавать специальные спецификации машины, основываясь на требованиях конкретных клиентов;

3 Краткое содержание:

1) С тех пор, как Wuxi Jack выставлен на рынке MP Series Machine, она все больше и больше признала и признание клиентов как в Китае, так и за рубежом и видит быстрый рост спроса;

2) В последующих разделах продуктов этого семейства продуктов серии MP мы рассмотрим технические функции MP Models Machine из разных аспектов.

E. Технические параметры Wuxi Jack MP Series Series Plate Butt Saint Sward Machine:

Ниже приведены первичные технические параметры обычных моделей MP серии машины:
