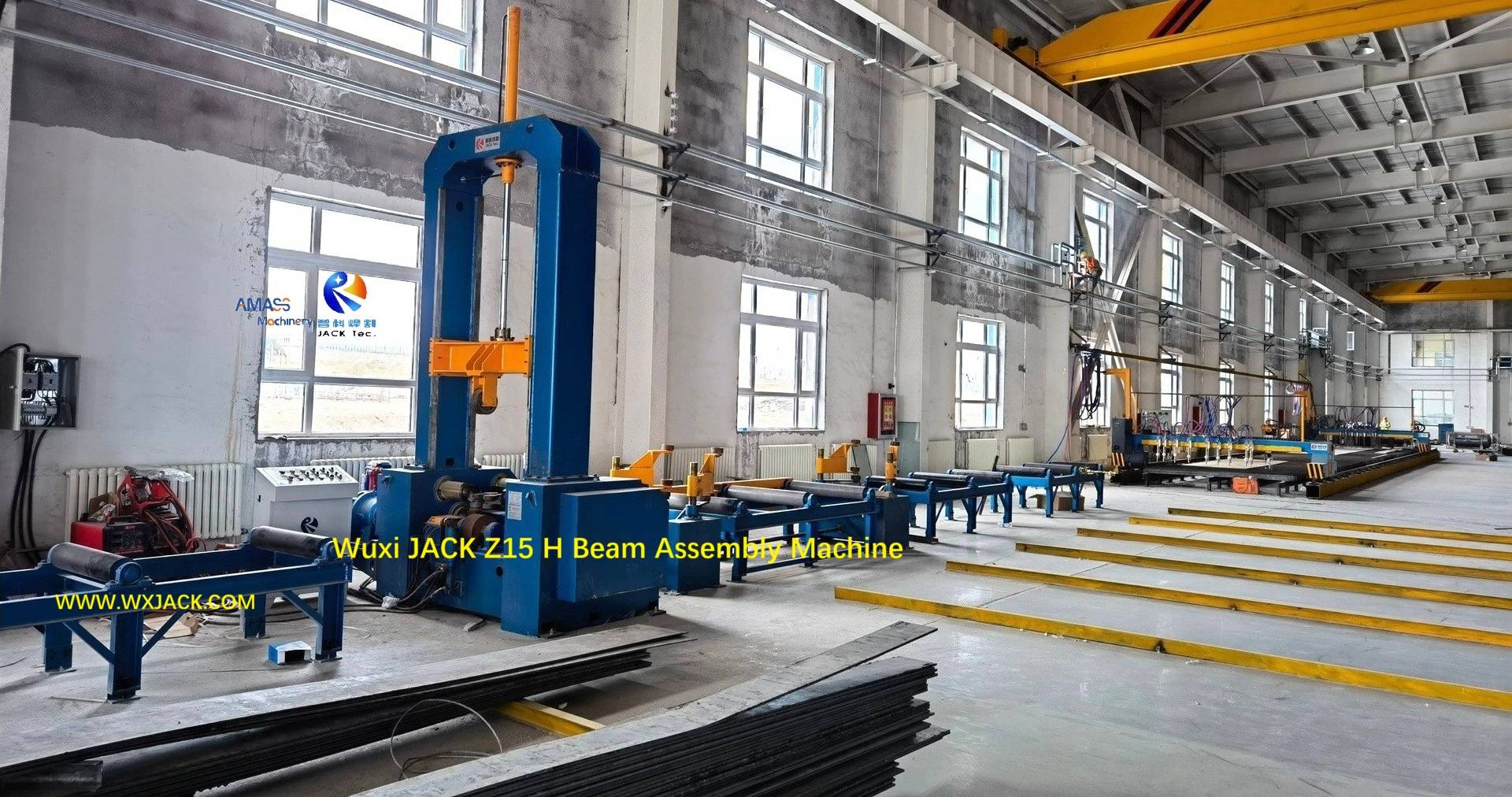

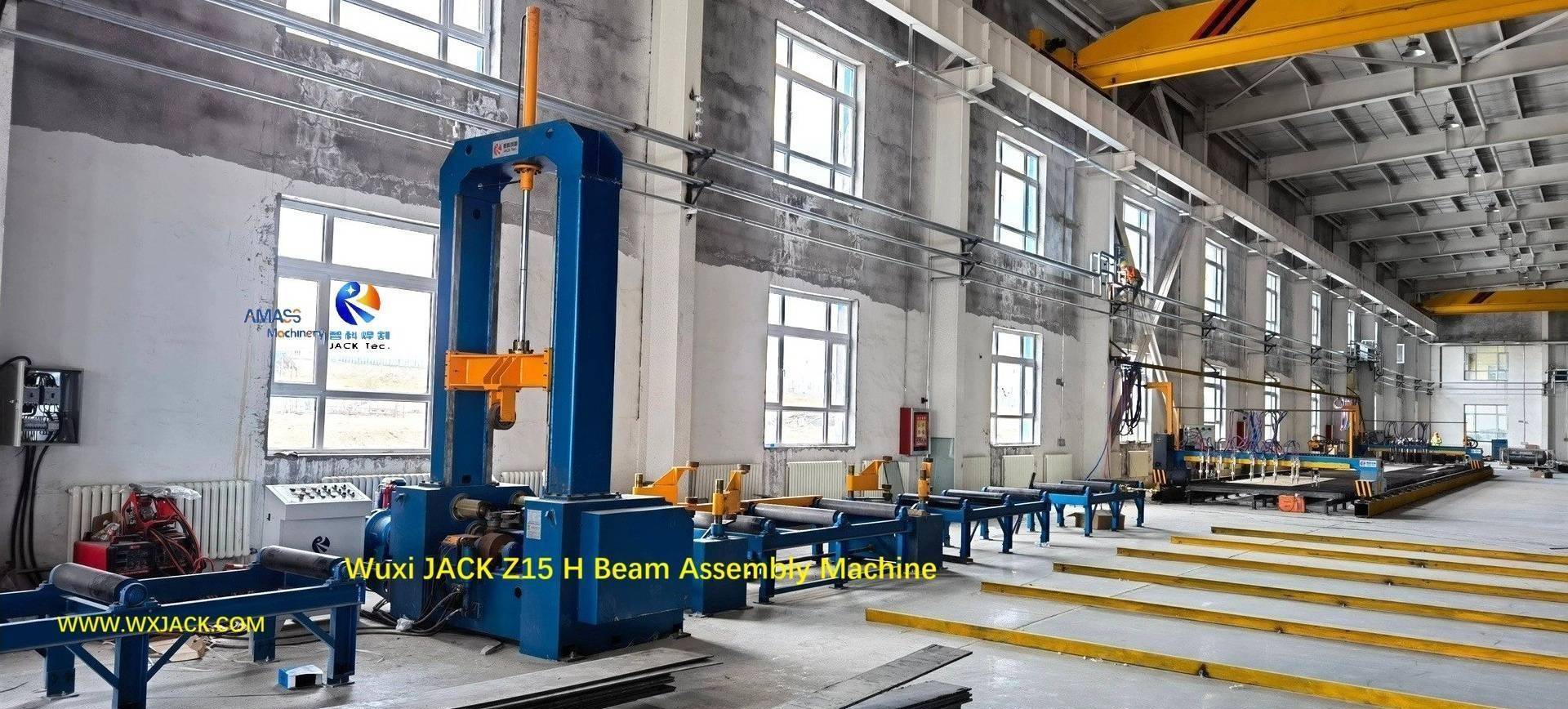

I H Beam Assembly Machine 11

Машина для сборки балок Wuxi JACK IH,

Установка Т-образной балки H-образной балки с высокой точностью и эффективностью

Модели машины для сборки балок и прихваточной сварки Wuxi JACK IH

1) Функция: Являясь первым комплектом специализированного оборудования для сварки балок IH, машина для сборки балок IH сначала собирает Т-образную балку, а затем двутавровую балку из полосовых пластин, вырезанных на машине газовой резки с ЧПУ. Собранная балка TH сохраняет форму с помощью 2 точечной сварки CO;
2) Спецификация: Обычные модели машин для сборки двутавровой балки и машины для прихваточной сварки: от Z15 (для сборки двутавровой балки с максимальной высотой 1500 мм ) до Z30 :

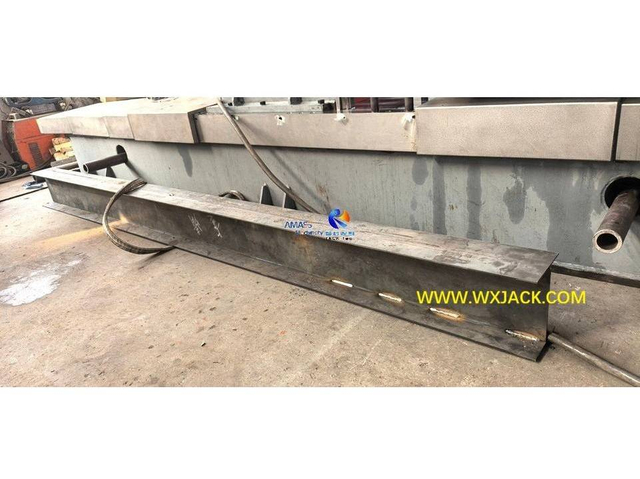

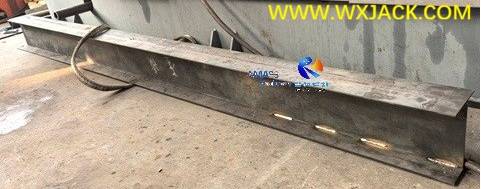

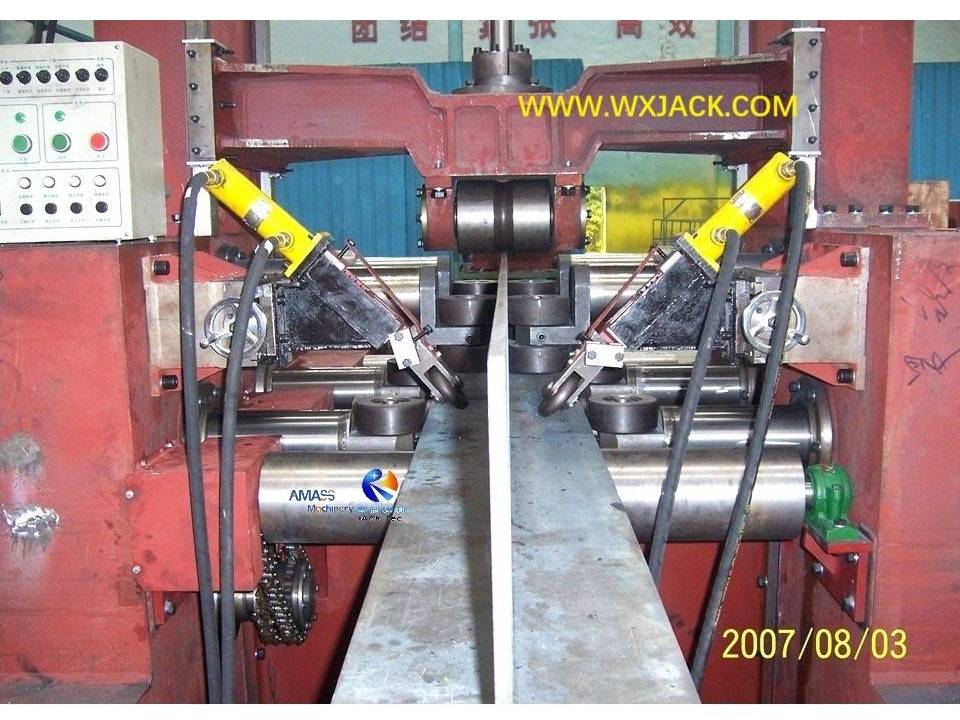

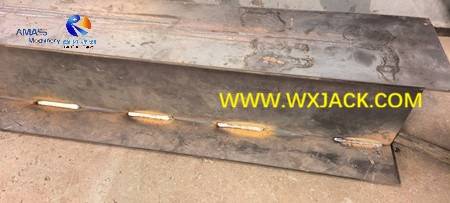

Готовая собранная двутавровая балка со швом сварки: ( Рис.1 )
Рис.1 Машина для сборки и прихваточной сварки IH балки 114

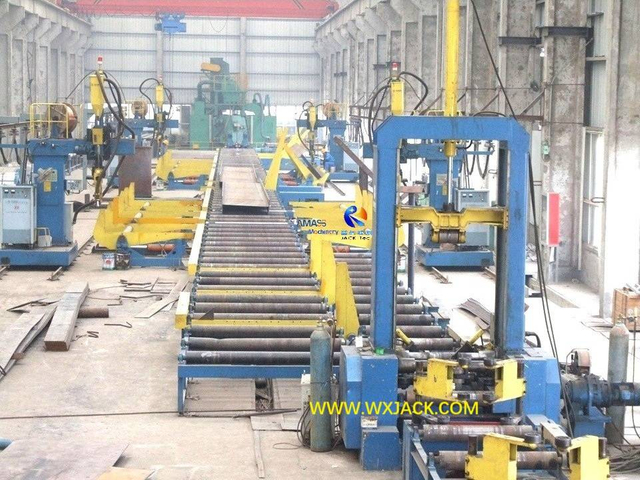

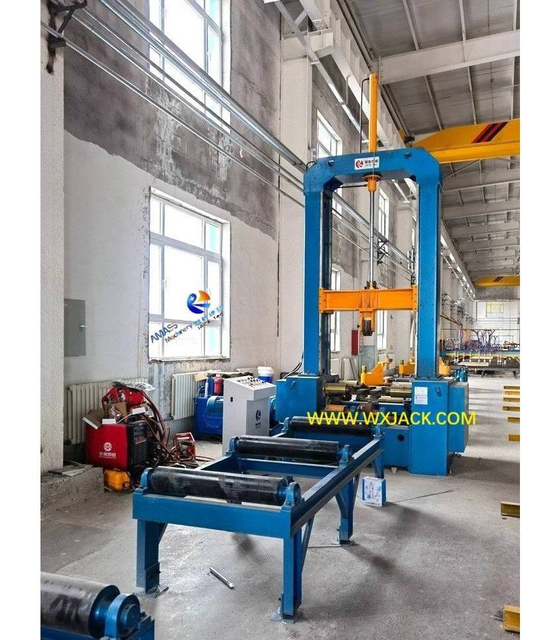

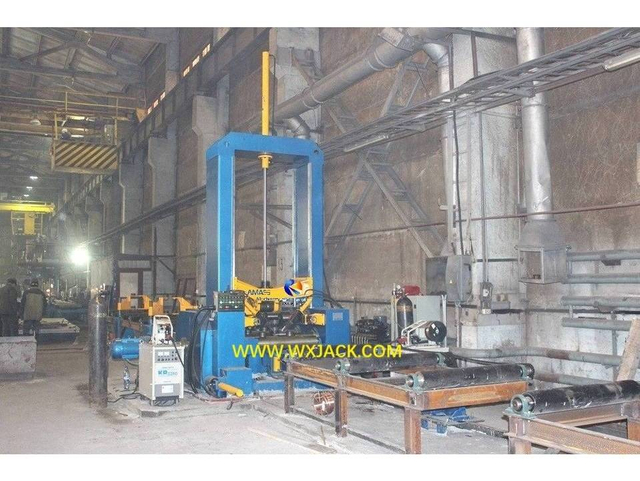

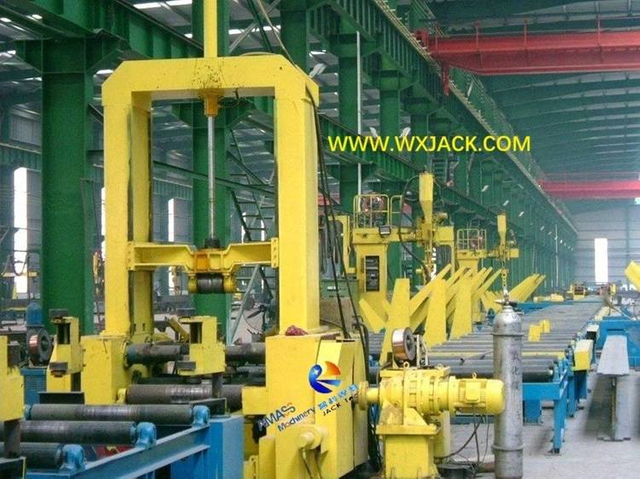

На предприятии заказчика работают различные модели станков для сборки балок Wuxi JACK IH:

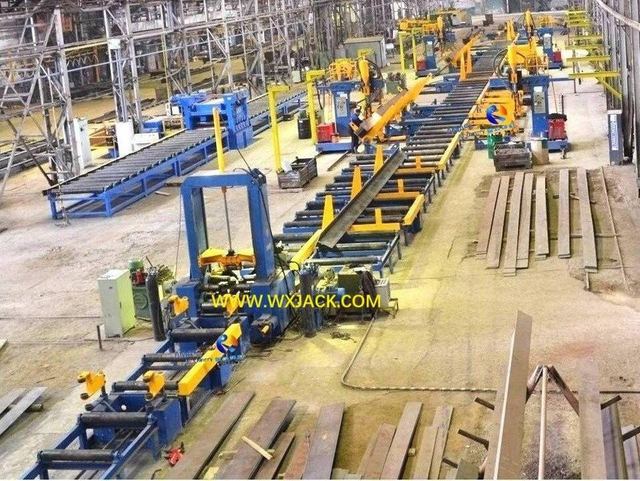

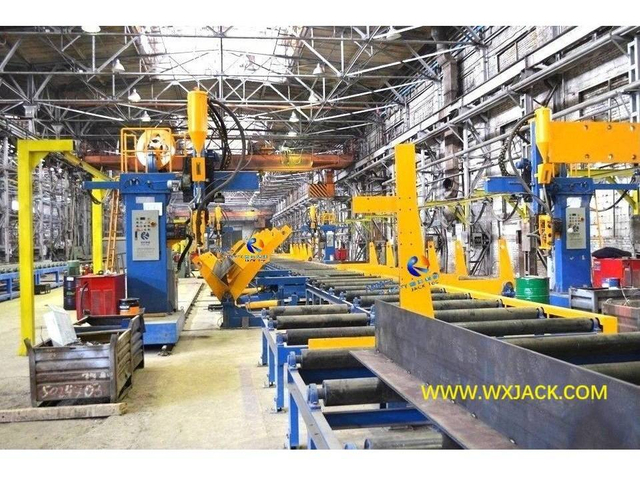

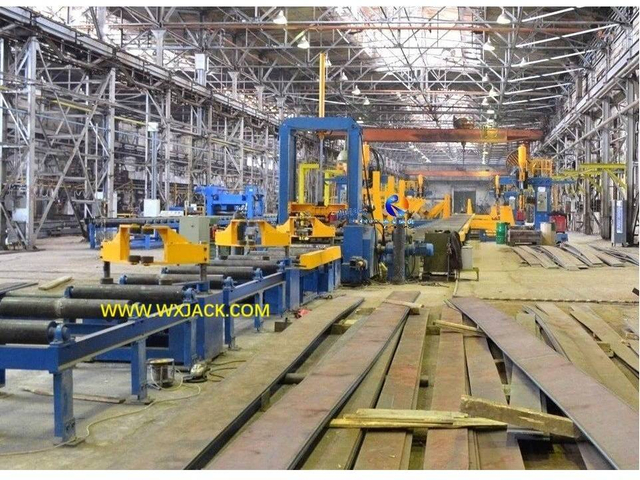

Z20 на автоматической линии в странах СНГ
Z18 на автоматической линии в Китае
Z15 на автоматической линии в странах СНГ
Z15 на автоматической линии в Китае
Z18 работает на китайском заводе по производству металлоконструкций
Станок для резки полосы с ЧПУ Z15 и CNC-CG4000 только что завершил установку в новом цехе

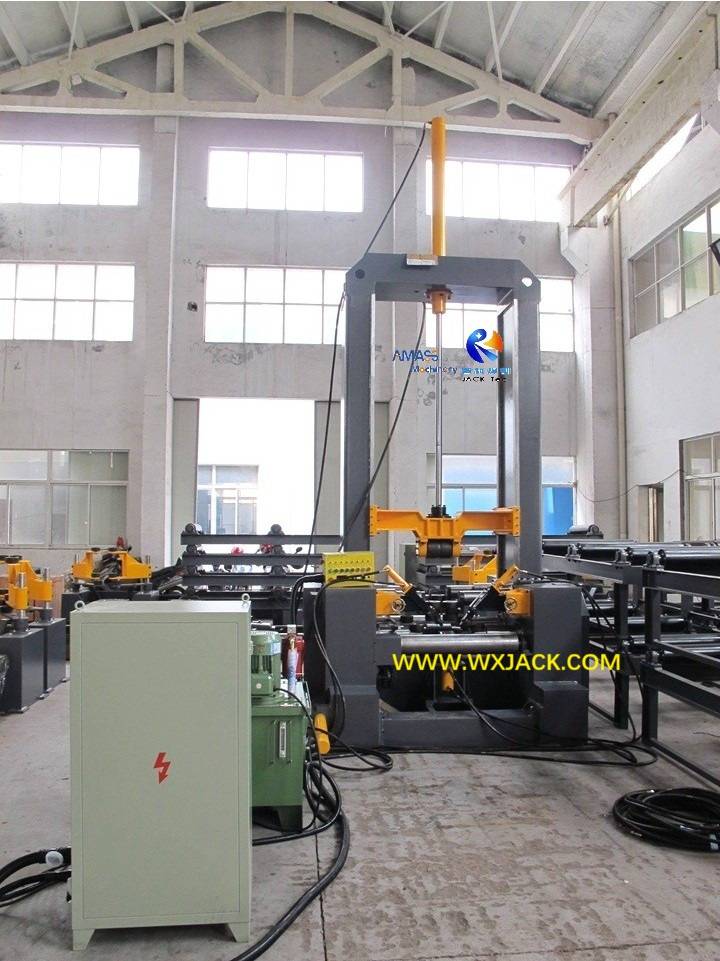

Законченная сборка и покраска Z18 в мастерской Wuxi JACK.

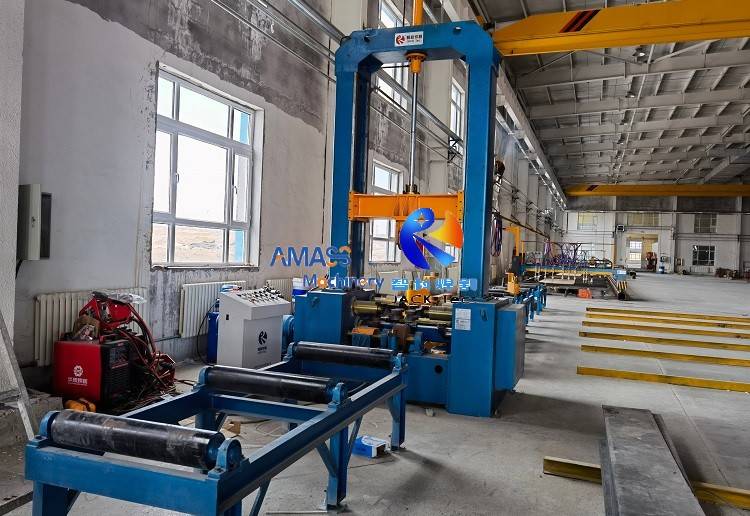

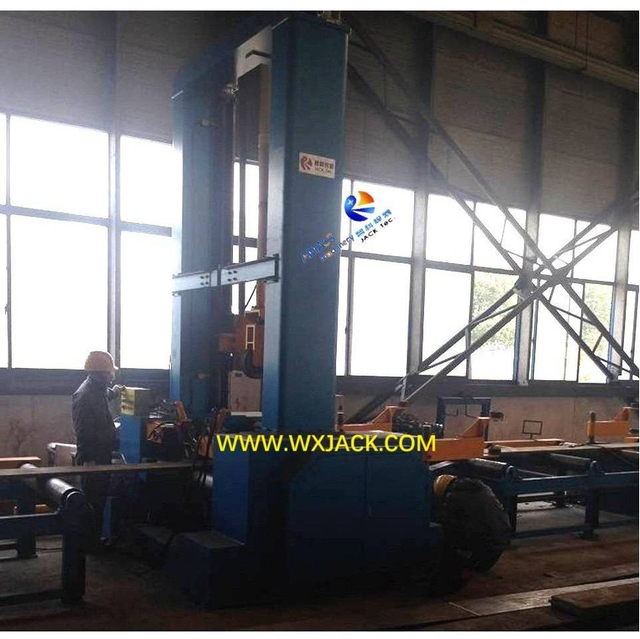

Z20 в работе в мастерской клиента

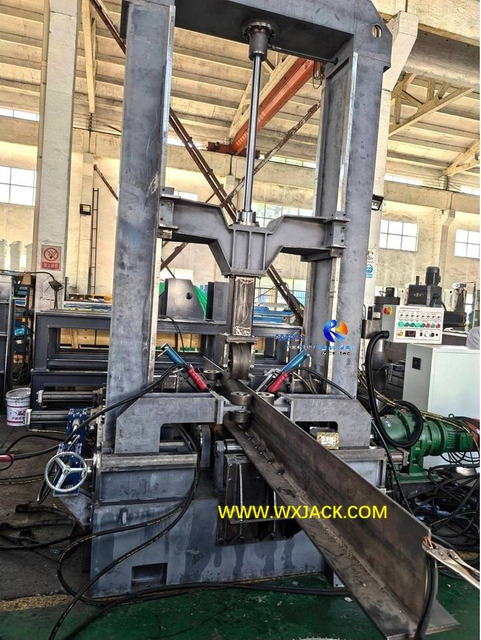

Z18 собирается на большой Т-образной балке толщиной 40 мм и высотой 1500 мм.

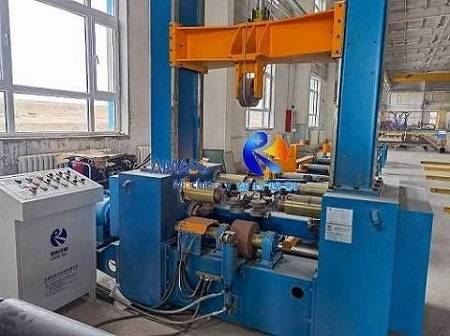

Запуск Z18 в мастерской клиента

Новая машина для сборки балок Wuxi JACK IH, выпущенная в 2025 и 2026 годах.

С января 2025 года по сентябрь 2026 года компания Wuxi JACK поставила около 10 комплектов машин для сборки и прихваточной сварки балок IH, включая « стандартные » модели ( Z15, , Z18, , Z20 ) и « большие » модели ( Z30 ). Некоторые из них разработаны с особыми требованиями. Ниже приведены 2 типичных случая для тяжелых и больших моделей:


1. «Стандартная» машина для сборки балок Z15 модели IH повышенной мощности:

В июле и августе 2025 года в рамках двух с половиной автоматической линии по производству сварочных машин для сварки двутавровых балок компания Wuxi JACK поставила 2 комплекта модели Z15 с большей шириной полки двутавровой балки, а также с толстой полкой и толщиной стенки:

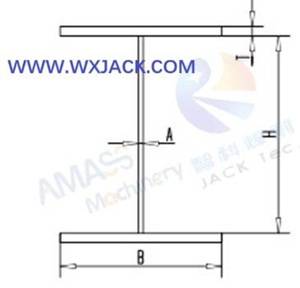

Размер двутавровой балки для сборки и прихваточной сварки: ( Рис.1 )

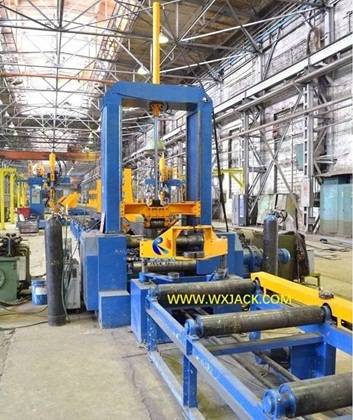

Рис.1 Машина для сборки двутавровых балок 1
1) Толщина полки T : 6–100 мм
2) Ширина полки B : 150–1000 мм
3) Толщина стенки A : 6–60 мм
4) Высота стенки H : 200–1500 мм
5) Длина двутавровой балки L : 4000–15 000 мм
ПЛК и инвертор переменного тока для управления длиной/интервалом точечной сварки и рабочей скоростью.
Семинар по сборке Т-образной балки и 2 сварке швов CO
Закрыть обзор теста производительности
Сборочные, трансмиссионные и электропроводящие агрегаты

2. «Большая» и сверхмощная машина для сборки балок и прихваточной сварки Z30 модели IH в 2026 году:

В ноябре 2025 года для клиента из Индии и в июне-августе 2026 года для клиента из Ближнего Востока была произведена большая машина для сборки двутавровых балок модели Z30 с макс. высота стенки 3000 мм:
1) Толщина полки T : 6–80 мм
2) Ширина полки B : 200–1000 мм
3) Толщина стенки A : 6–70 мм
4) Высота стенки H : 300–3000 мм
5) Длина двутавровой балки L : 4000–15 000 мм
6) Прихваточная сварка: Учитывая большую толщину фланца двутавровой балки ( 80 мм ) и стенки ( 70 мм ), прихваточная сварка CO 2 не подходит для автоматического типа. Вместо этого это следует выполнять в ручном режиме;
7) Общая высота основной рамы машины для сборки двутавровой балки и прихваточной сварки Z30 составляет 6 м. . Чтобы обеспечить надежную вертикальную сборку, на верхнем портале основной машины монтируются 2 части опорных раскосов под углом 45°:

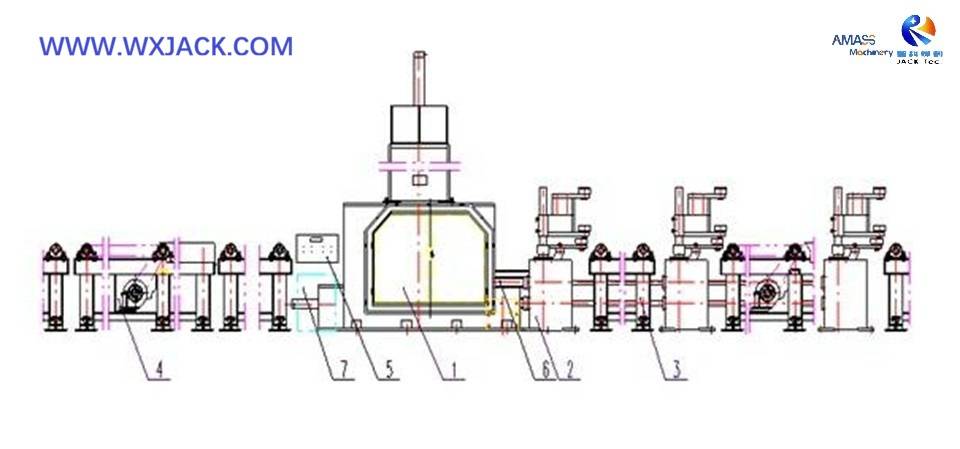

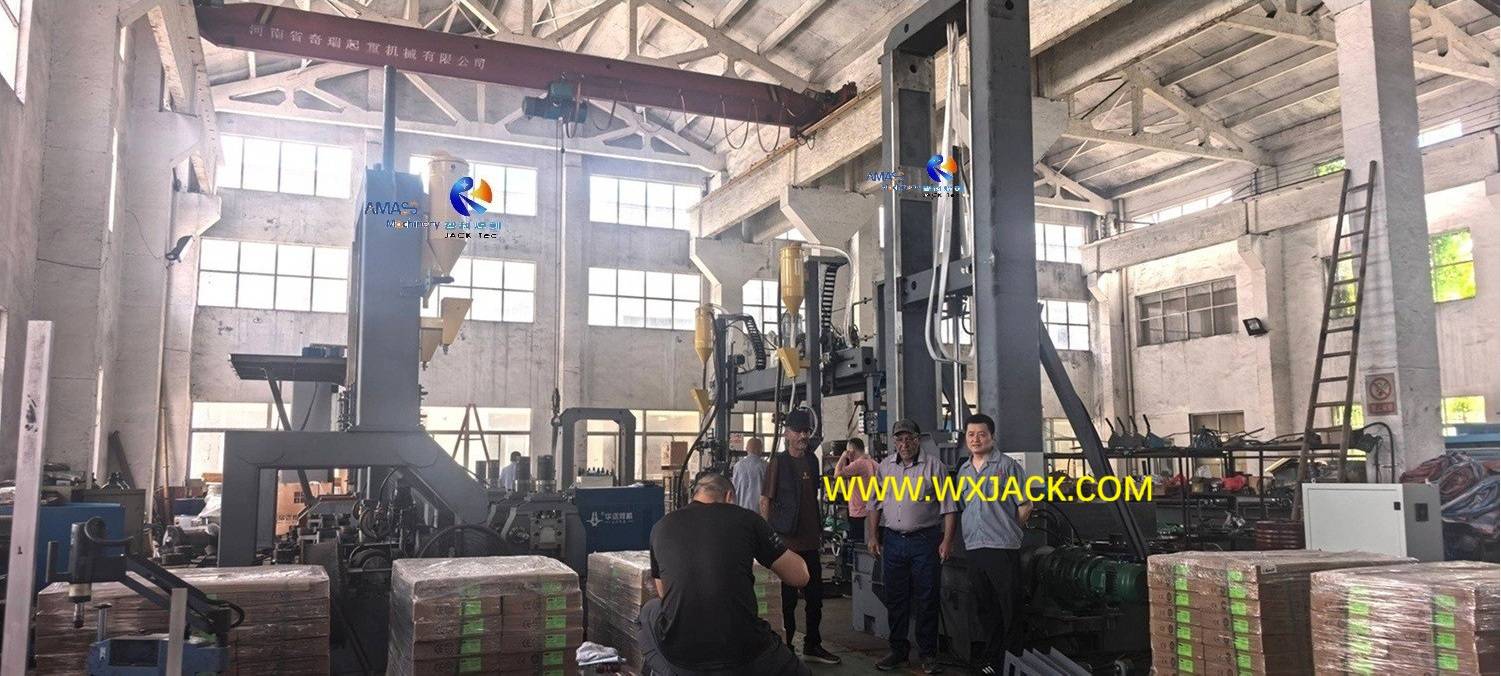

0 Машина для сборки двутавровой балки 7

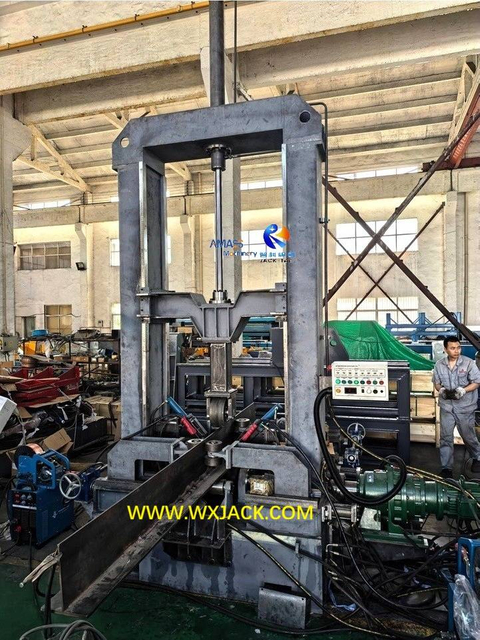

24 августа 2026 года инженеры клиентов из Ближнего Востока вместе с инженерами Wuxi JACK стоят перед машиной для сборки балок Z30 IH высотой 6 м.

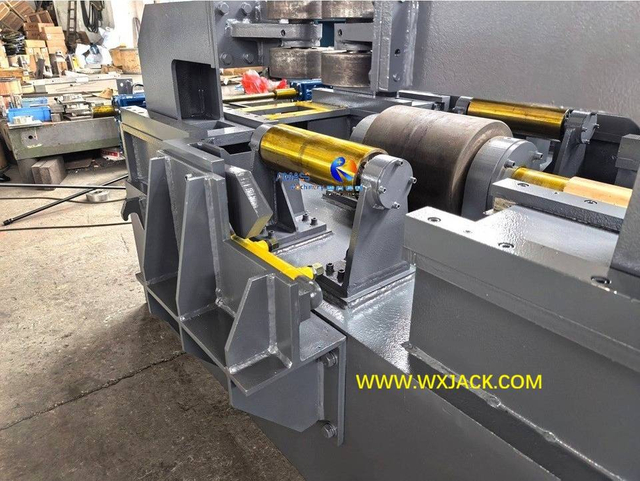

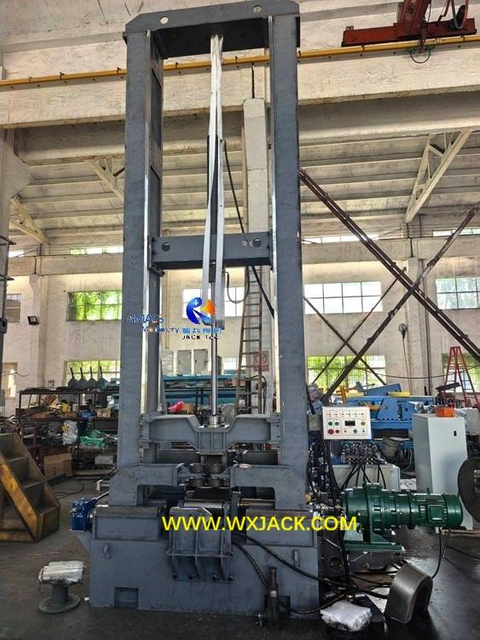

Передняя и задняя стороны основной машины Z30 , собранные с помощью двойных распорок.

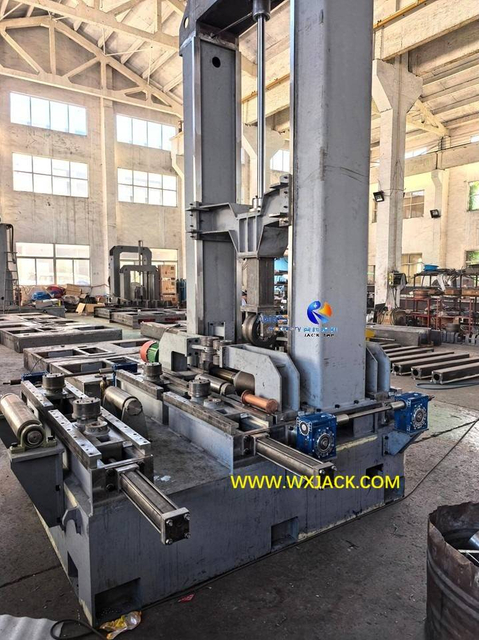

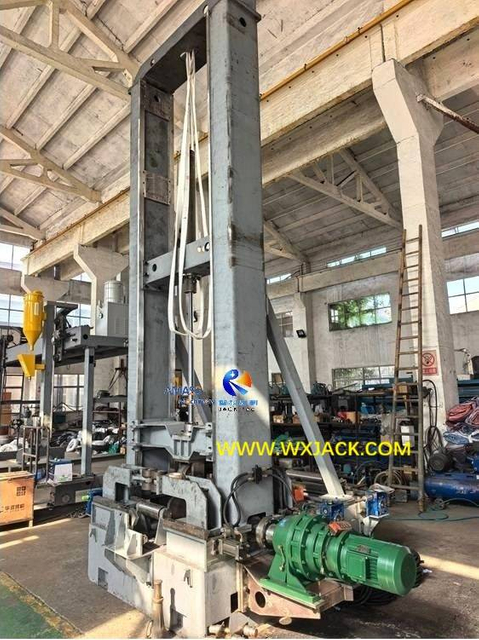

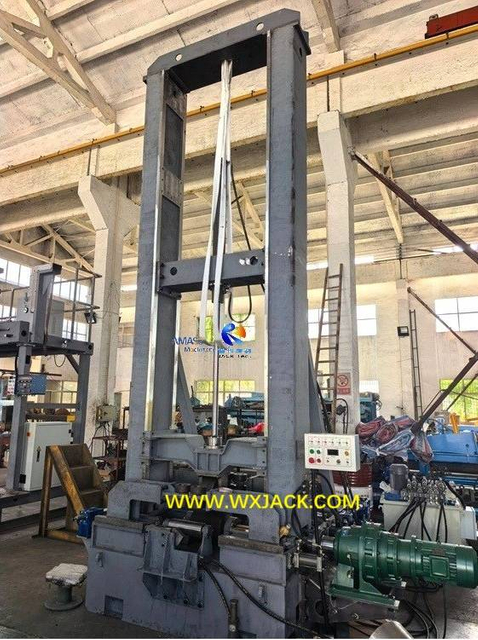

Собранная основная рама Z30 с 3-мя уровнями двухступенчатой ​​пресс-балки для установки на 3-х уровнях двутавровой балки с высотой стенки от 1500 мм до 3000 мм.

Технические преимущества машины для сборки балок и прихваточной сварки Wuxi JACK IH

1. Пресс-балка, направленная вниз, на машине для сборки балок Wuxi JACK IH:

1) Эта конструкция устройства в машине Wuxi JACK полностью отличается от конструкции других производителей, , как и в случае с машиной для правки сварки H-балки 3 в 1:
2) Машина Wuxi JACK ( слева ) прижимает балку вниз по сравнению с другими производителями ( справа ): ( Рис.1, 2 )

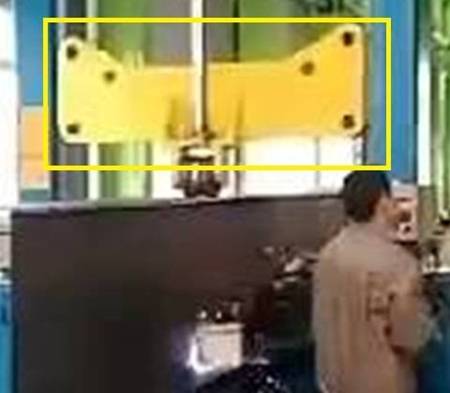

Рис.1 Машина для сборки двутавровых балок 9 IMG_7195 Рис.2 Машина для сборки двутавровых балок 4
3) Как показано на фотографиях выше, пресс-балка машины для сборки балок Wuxi JACK IH имеет прочную конструкцию прямоугольной коробчатой ​​конструкции с силой скольжения , обеспечивающей движение вниз для надежного зажима двутавровой балки. Стоимость производства намного выше , а производительность намного надежнее и плавнее. ;
4) Хотя в машинах других производителей нисходящая балка пресса направляется с помощью 4 роликов, соответствующее движение вниз осуществляется посредством силы скольжения , соответствующая производительность имеет более короткий срок службы, чем продукты Wuxi JACK;


2. Габаритные размеры и прочность машины для сборки балок Wuxi JACK IH:

1) Здесь некорректно вклеивать фото на весь комплект машин других производителей. Мы просто демонстрируем нашу основную машину, чтобы продемонстрировать нашу надежную конструкцию:
2) Вид спереди на машину для сборки двутавровой балки модели Wuxi JACK Z15, 2025 год , для восточноевропейского клиента: ( Рис.3 )

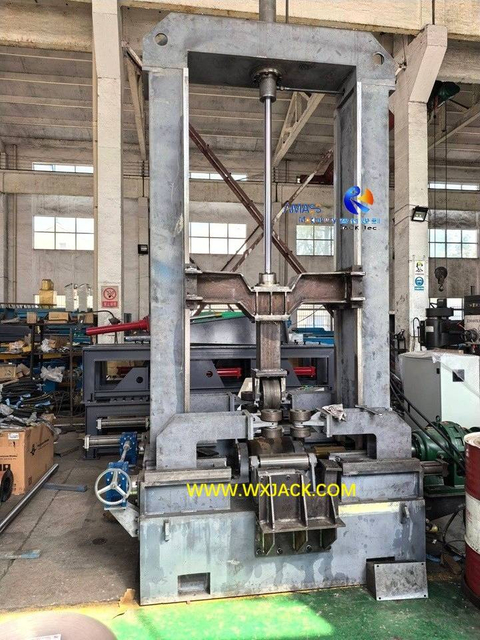

Рис. 3. Станок для сборки двутавровых балок 39 IMG_20250502_144327
3) Габаритные размеры и стоимость производства машины для сборки балок Wuxi JACK IH намного больше и выше, чем у других производителей. . Наша цель - предоставлять клиентам долговечную, стабильную и высококачественную продукцию, а не продукцию, которую можно быстро выбросить ;
4) В эту эпоху жесткой конкуренции , , когда многие производители тайно меняют свою конструкцию и снижают затраты на производство машин, чтобы снизить цену продажи и получить более выгодную позицию в конкуренции, на самом деле не заботятся о реальном качестве и последующей производительности на площадке клиента только для получения неправомерной прибыли. Нелегко поддерживать веру в то, что « Действительно уделяет первоочередное внимание долгосрочным интересам клиентов », что Wuxi JACK настаивает на нашем дизайне и качестве наших машин. Мы считаем, что проницательные клиенты понимают ценность наших машин;


3. В чем особенность большой и сверхмощной машины для сборки двутавровых балок Wuxi JACK Z30?

Наши достижения: В 2025 и 2026 годах компания Wuxi JACK произвела 3 комплекта машин для сборки балок IH и прихваточной сварки больших моделей Z30 для клиентов в Индии, на Ближнем Востоке и в Южной Америке. Клиенты приходят из энергетики, стальных конструкций, строительства мостов. Это важная веха в поставке клиентам больших моделей машин для сборки двутавровых балок Wuxi JACK. Подводя итог, можно отметить несколько технических особенностей:
1) Длина рольганга входного и выходного конвейера: H-образная балка большого поперечного сечения обычно также имеет большую длину. Так, модель Z30 обычно оснащена 4 сегментами рольгангов по 2,6 м каждый для входного и выходного конвейеров;

2) Прихваточная сварка 2 CO на машине для сборки большой двутавровой балки Z30 и машине для прихваточной сварки:

а) Автоматическая или ручная сварка? Модель Z30 завершила производство и прошла FAT (заводские приемочные испытания) инженерами заказчика в августе 2026 года, а не автоматическую 2 прихваточную сварку в CO;
б) Это связано с тем, что размер двутавровой балки очень велик, особенно толщина полки ( 80 мм) и стенки ( 70 мм ). Если использовать автоматическую сварку, иногда невозможно получить полностью провариваемый сварной шов, и этим часто можно пренебречь. В таких случаях оператору необходимо выполнить регулировку и подправить сварку. В этом отношении ручная прихваточная сварка более применима для большой модели машины для сборки балок IH;

3) Конструкция машины для сборки балок большой модели Wuxi JACK Z30:

Также произошли большие изменения в конструкции машины: высота сборки стенки двутавровой балки увеличена с 2000 мм до 3000 мм. Двумя типичными модификациями являются:
I, Прижимная балка, направленная вниз :
Сравнение основной рамы, вид спереди обычной рамы Z15-Z20 ( слева ) и большой модели Z28-Z30 ( справа ). Машина для сборки и прихваточной сварки IH балки (снято в августе 2026 г.): ( Рис. 4, 5 ).

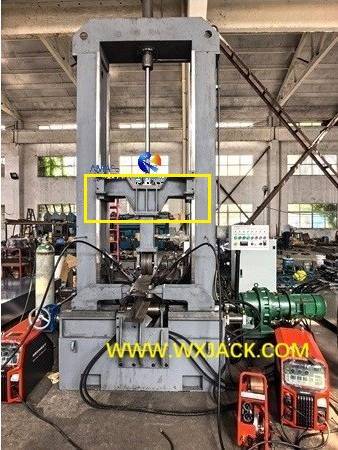

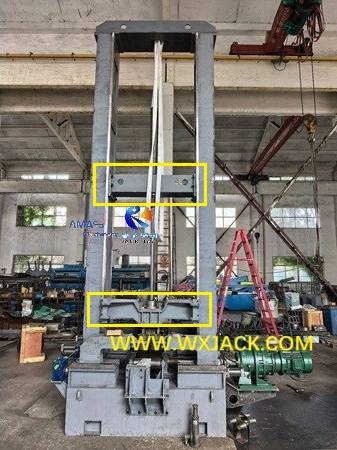

Рис. 4. Машина для сборки двутавровых балок 56. Рис. 5. Машина для сборки двутавровых балок. 13.

а) Как видно на двух фотографиях выше, в обычной модели Z15-Z20 внутри верхнего портала имеется только одна нисходящая прижимная балка, которая подходит для полотна двутавровой балки высотой до 1500 мм/1800 мм/2000 мм;
б) В больших моделях Z28-Z30 последовательно Нижний предназначен для прижатия к верхней поверхности верхнего фланца двутавровой балки, выполняет ту же функцию, что и в обычных моделях машины для сборки двутавровой балки; Верхний предназначен для установки на 3 класса высоты стенки двутавровой балки: 1500 мм, 2000 мм, 3000 мм. Переключение между этими 3 классами осуществляется с помощью мостового крана и ручной фиксации; соединены 2 части направленной вниз прижимной балки.


II, Внешняя распорка :

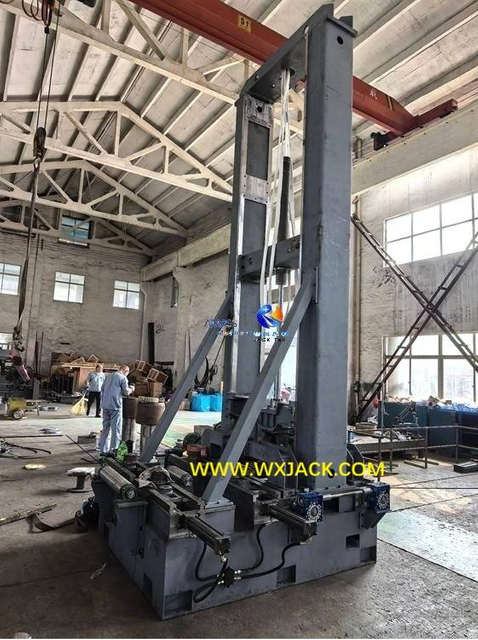

сравнение основной рамы, вид сбоку обычной модели Z15-Z20 ( слева ) и большой модели Z28-Z30 ( справа ). Машина для сборки и прихваточной сварки IH балки (снято в августе 2026 г.): ( Рис.6, 7 )

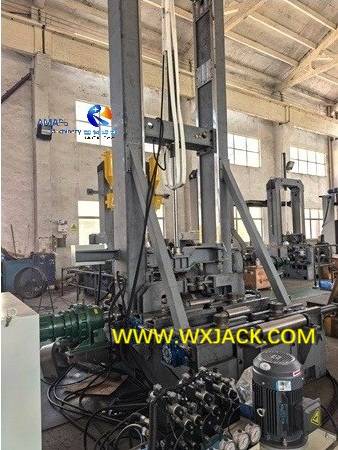

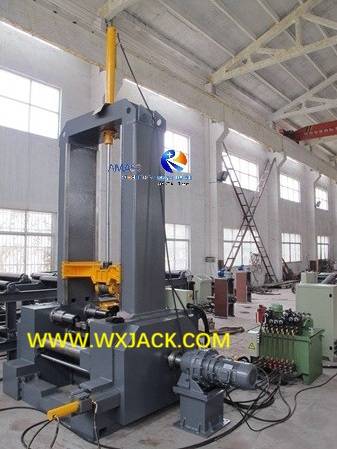

Рис. 6. Машина для сборки и прихваточной сварки IH балки 4 IMG_7179 Рис. 7. Машина для сборки и прихваточной сварки IH балки 14

а) Как видно из двух фотографий выше, в обычной модели Z15-Z20 сам верхний портал может удерживаться в вертикальном положении с достаточной прочностью и целостностью, без внешней поддержки;
б) В больших моделях Z28-Z30 из-за большой высоты ( 6 м ) основной машины необходимы 2 наклонных распорки под углом 45°, которые помогут удерживать основную машину Z30 в вертикальном положении;

4. Прочные и долговечные механические узлы станка для сборки балок Wuxi JACK IH в 2025 году:

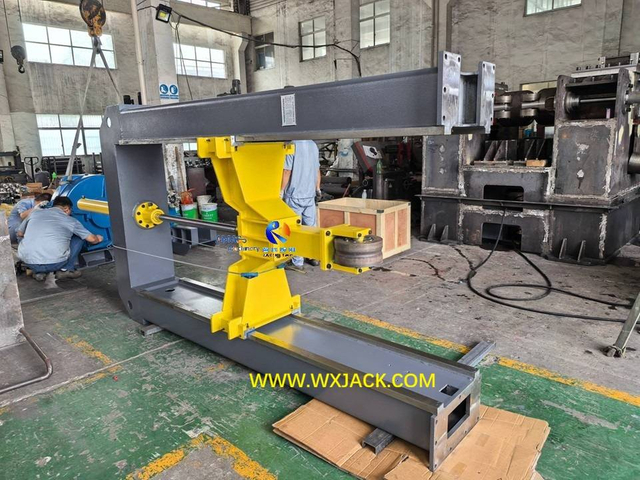

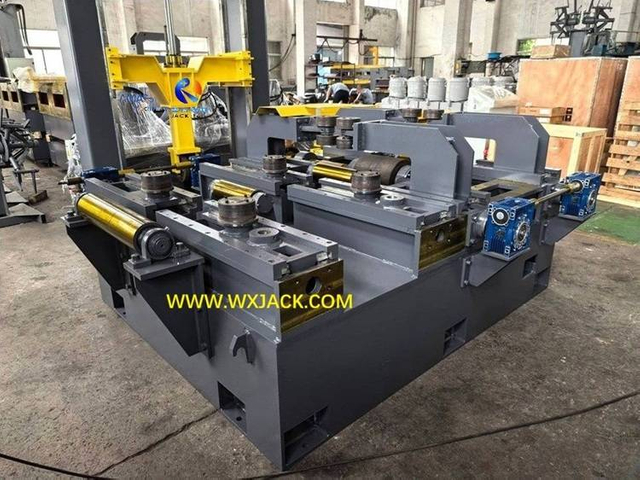

Готовая к отправке цельная рама: U-образная рама и основание кровати.
Окрашенная U-образная рама
Окрашенное основание кровати

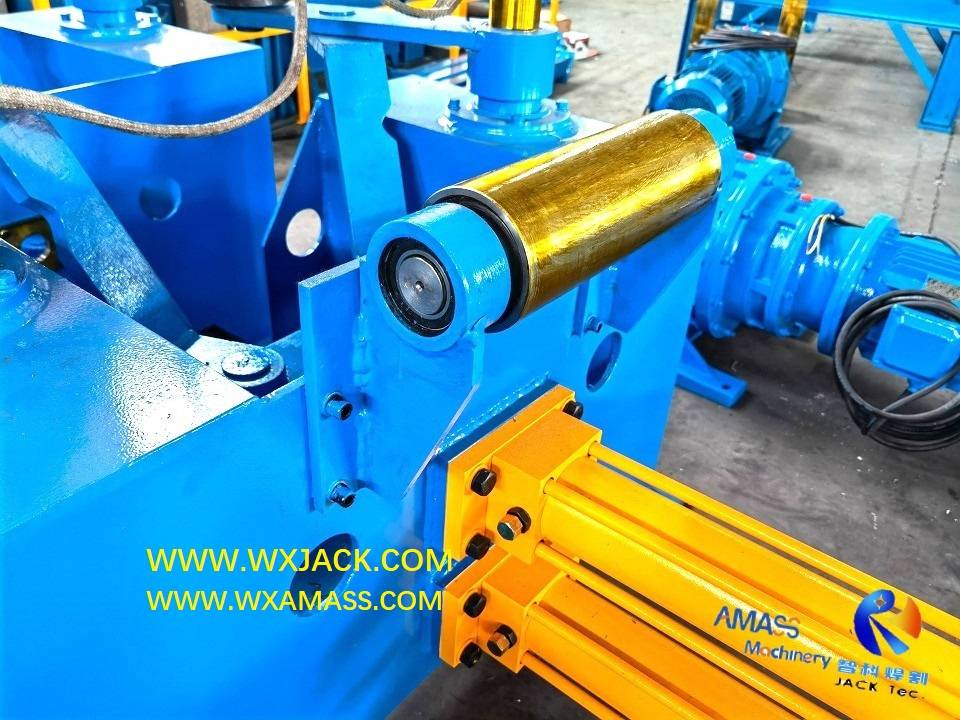

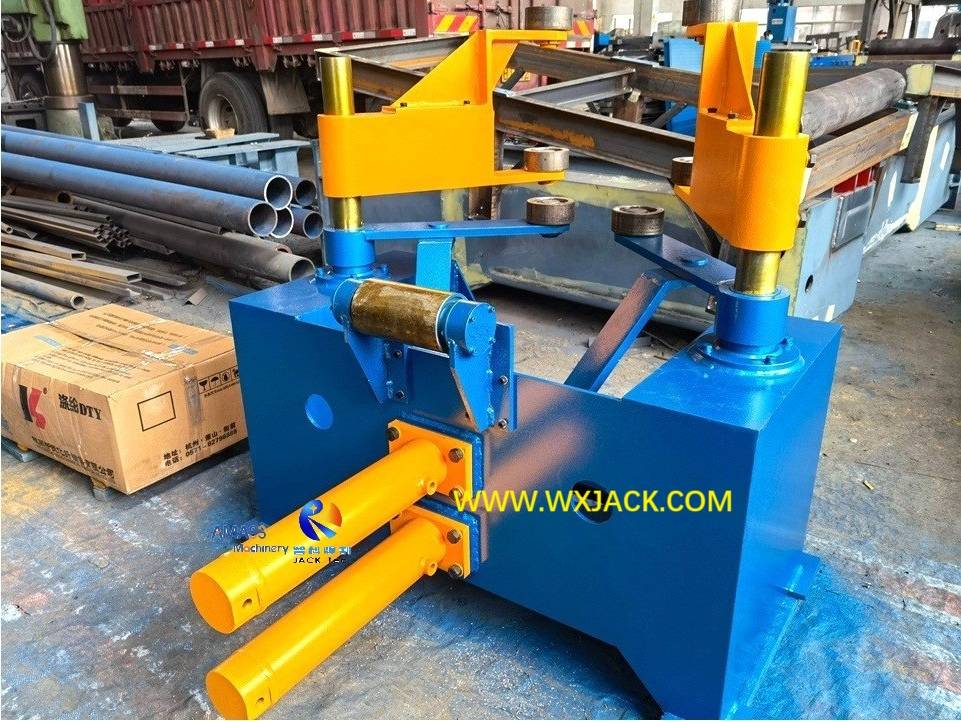

Приводной ролик и опорные стойки

Видео о машине для сборки и прихваточной сварки балок Wuxi JACK IH, других машинах для производства балок IH

Основные характеристики машины для сборки балок Wuxi JACK IH

Ниже приведены основные технические параметры машины для сборки и прихваточной сварки балок IH модели Wuxi JACK Z. Для более подробного ознакомления с техническими аспектами машины, пожалуйста, проверьте конечный раздел этой страницы:
Модели З15/З18/З20/З25/З30
Макс. Высота стенки двутавровой балки 1500/ 1800/ 2000/ 2500/ 3000 мм
H Луч 6-32/60 мм
H лучевой ширина 150/200- 800/1000/1200 мм
H Луч 6- 40/60/80/100 мм
H Длина луча 4000–12000/15000 мм
H-луч Макс. Масса 20 тонн
Форма сборки фланца и стенки Автоматический, синфазный и симметричный
Сварка Шовная сварка CO 2 , с интервалом и длиной стежкового шва, контролируемыми с помощью ПЛК
Скорость сборки и сварки швов 200-2000 мм/мин, управление с помощью инвертора переменного тока.
Источник питания для сварки 2 CO 350- 500А
Режим работы Ручной/одиночный цикл/автоматический
Конвейерный двигатель 1,1 кВт
Главный двигатель 5,5 кВт
Таблица роликов ввода и выходного конвейера 3 х 2600 мм

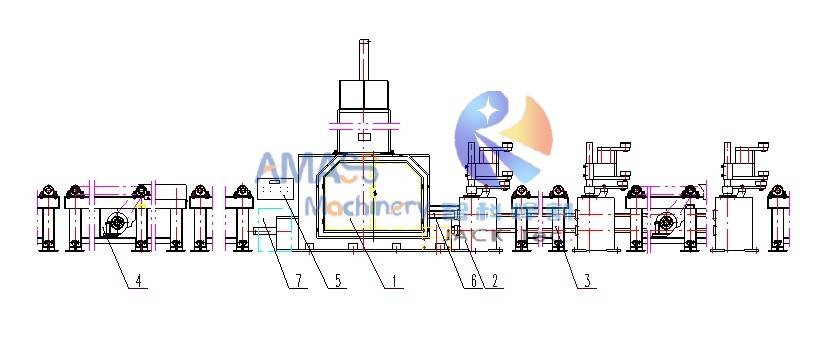

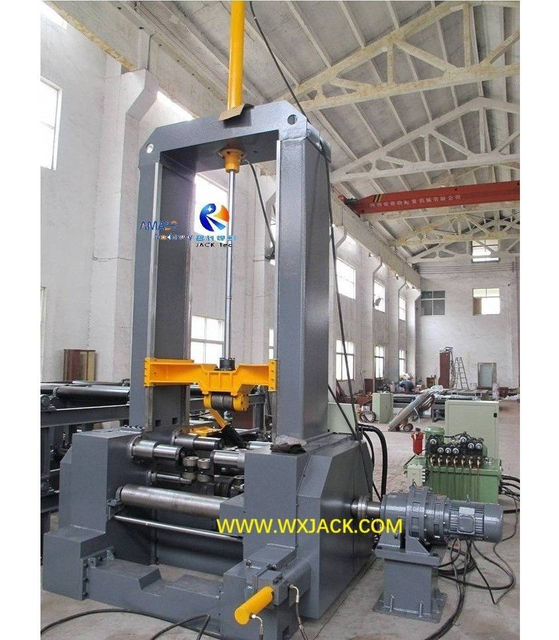

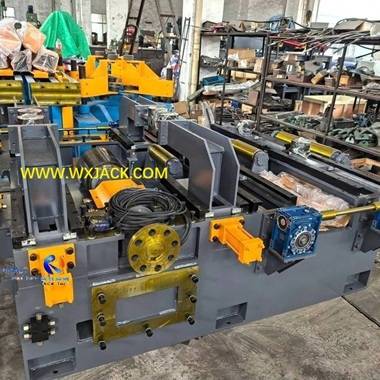

Состав машины для сборки балок и прихваточной сварки Wuxi JACK IH

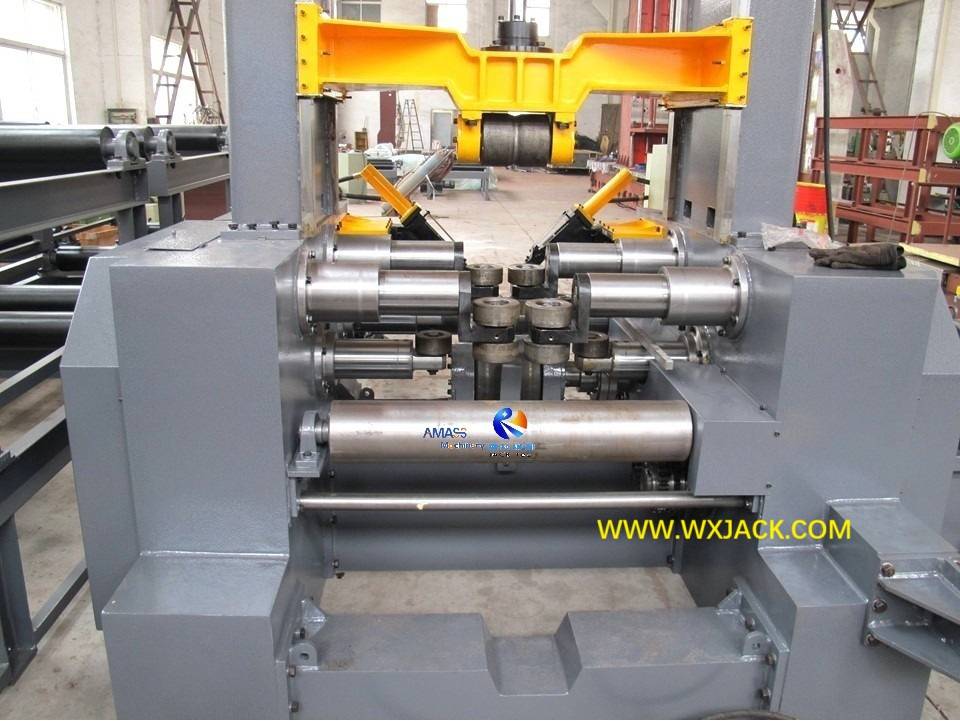

1 I H Beam Assembly Machine 6 IMG_7182

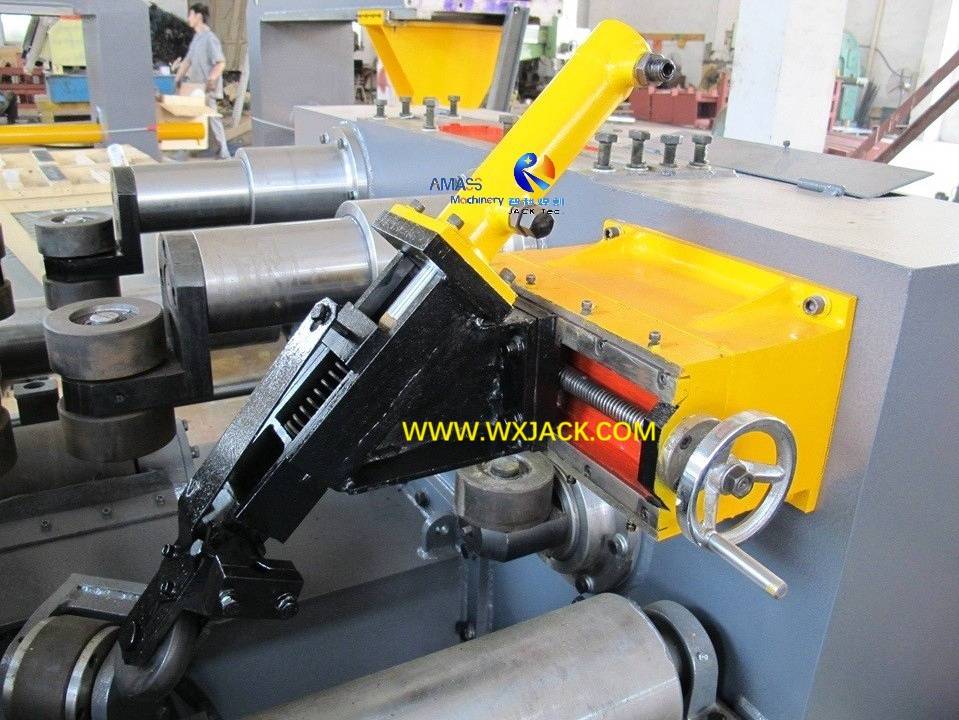

2 I H Beam Assembly and Tack Welding Machine 3 IMG_5907
3 I H Beam Assembly Machine 10

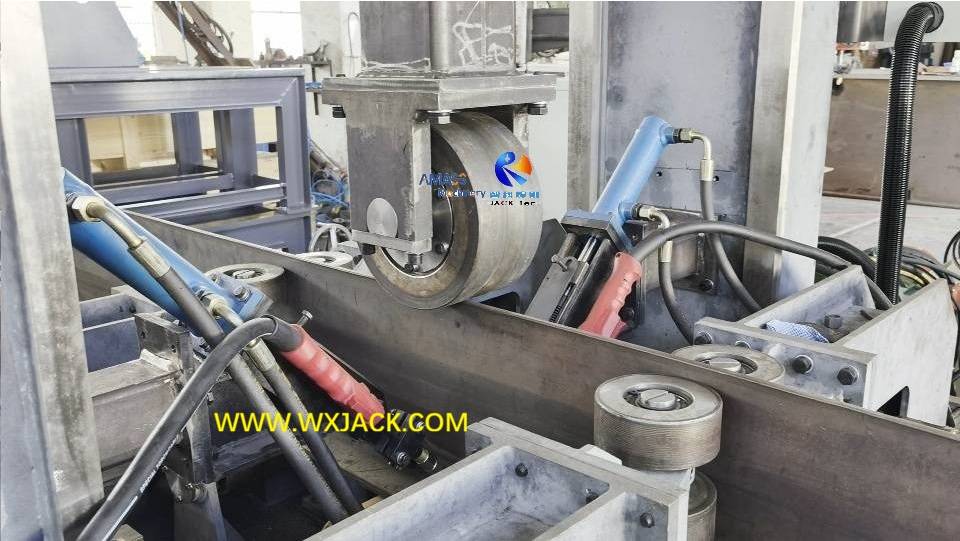

4 I H Beam Assembly and Tack Welding Machine 19

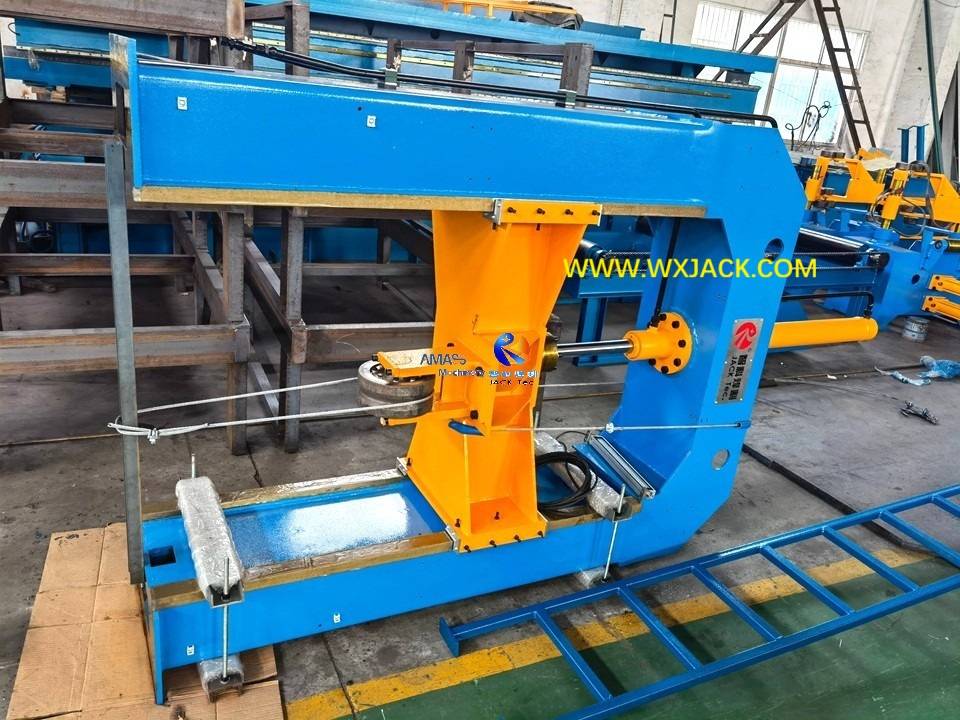

5 I H Beam Assembly Machine 85 IMG_20210712_162536

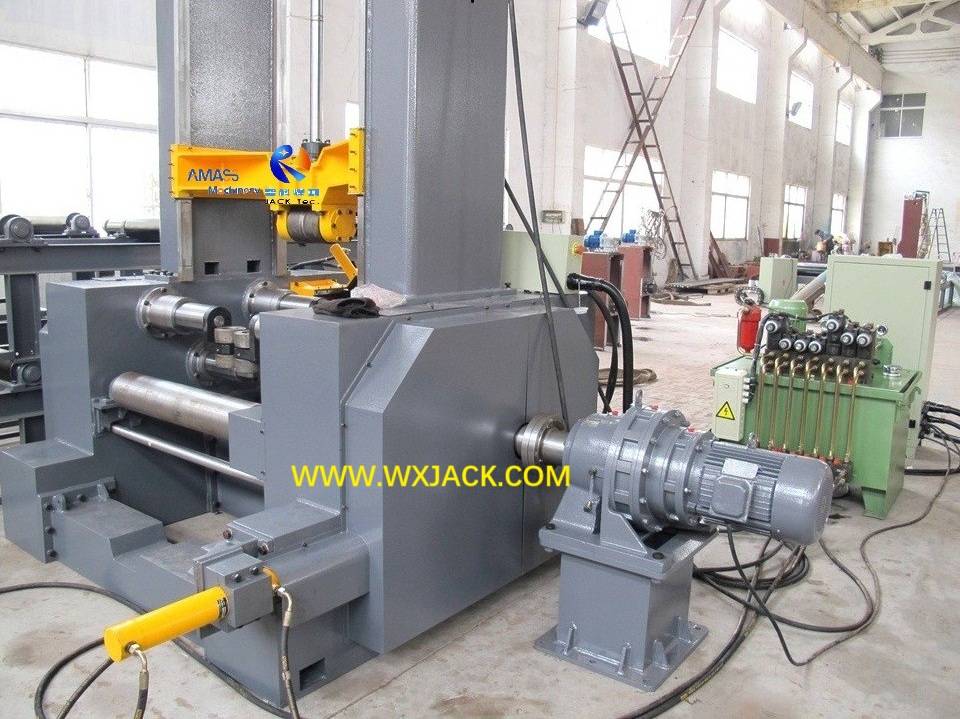

6 I H Beam Assembly and Tack Welding Machine 5 IMG_7181

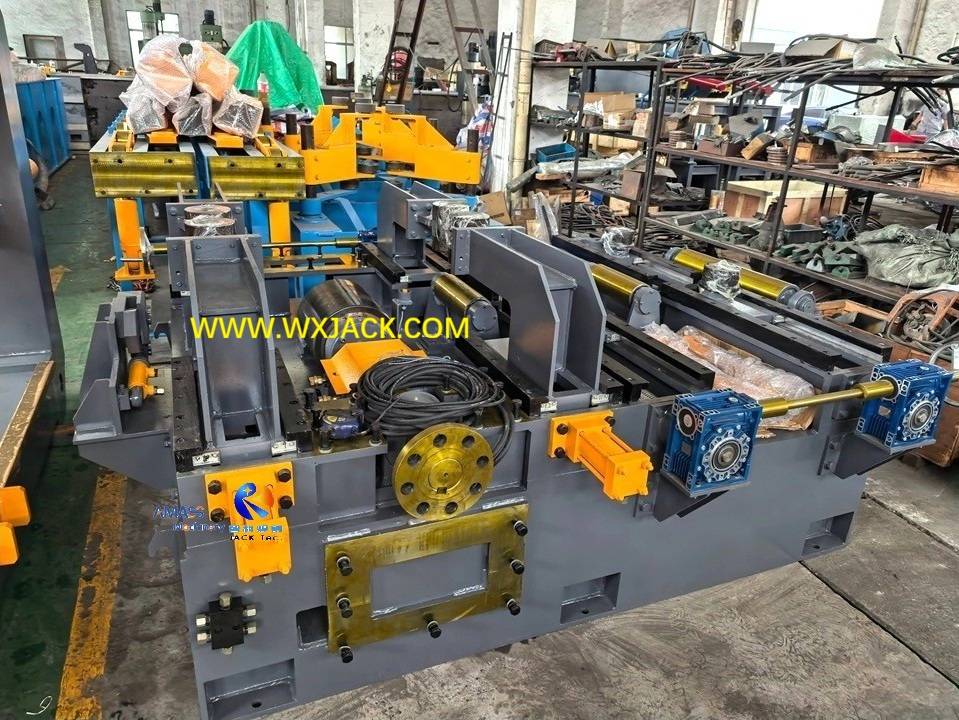

2. 2-этапная сборка машины для сборки двутавровых балок:

Это очень похоже на сварочно-правильный станок для сборки Н-балок 3 в 1, который включает в себя:

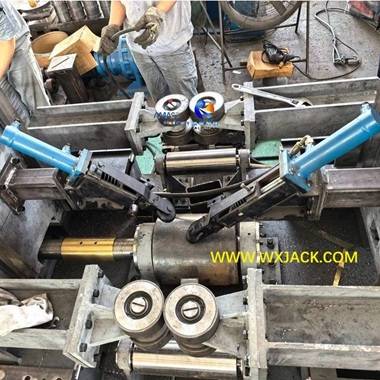

1) 1черновую сборку первого этапа: имеются 2 пары манипуляторов с гидравлическим приводом (коробка тяговых стержней), которые установлены на рольгангах входного конвейера. Когда полка и полотно подаются в машину через подающие роликовые столы, эти две пары гидравлических манипуляторов действуют синхронно и последовательно, зажимая подвижный полку и полотно в форме буквы Т или Н;
2) 2Второй этап точной сборки: этот блок устанавливается в центральной рабочей зоне машины, на механической опорной станине. Он включает в себя пары симметрично расположенных эксцентриковых выравнивающих роликов, которые будут двигаться вперед и внутрь навстречу друг другу под руководством глянцевой втулки, приводящейся в движение под масляными цилиндрами, таким образом, в свою очередь, прочно и надежно зажимая фланец и стенку.


3. 2 Устройство для сварки швов в среде газа CO в сборе балок IH и машина для прихваточной сварки:

Этот функциональный блок работает вместе со сборочным блоком, выполняя 2 сварку CO на зажатой полке и стенке, укрепляя их, образуя Т-образную или H-балку. В состав этого устройства входят:

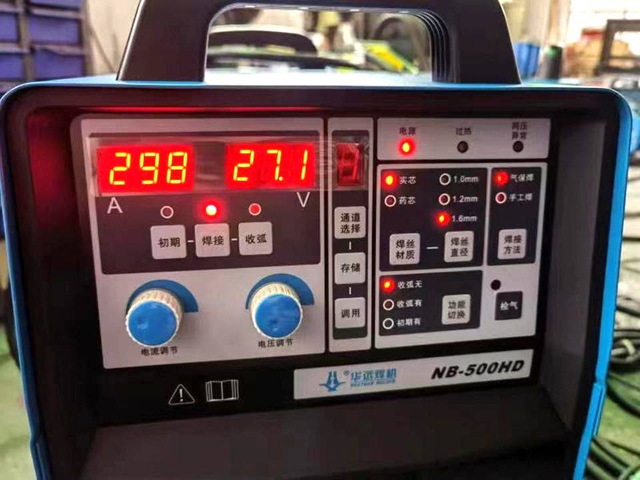

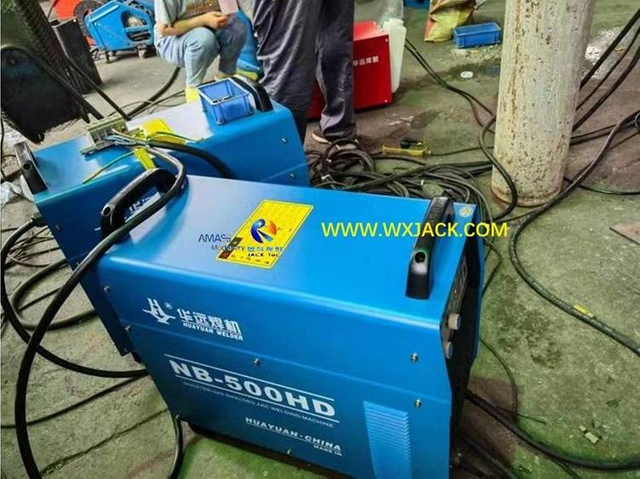

1) 2 комплекта 2 сварочного источника питания CO GMAW и пульт управления: обычно 350–500 А;
2) 2 комплекта устройств подачи порошковой сварочной проволоки;
3) 2 симметрично установленных сварочных горелки вместе с группой точного управления ее положением.

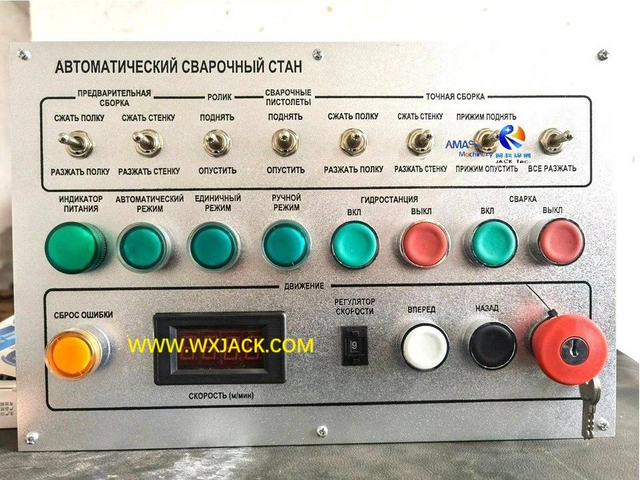

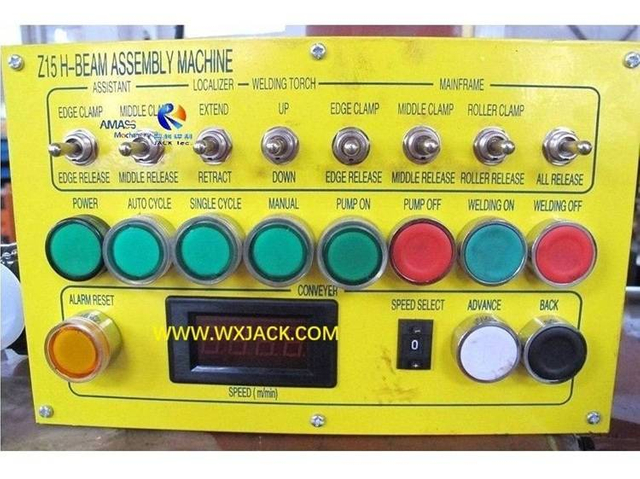

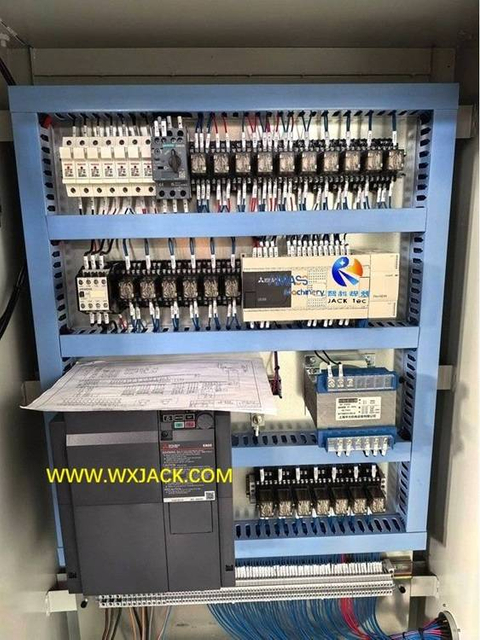

4. Электрическая система управления и панель управления станком для сборки двутавровых балок:

Из всех основных типов сварочных машин для сварки двутавровых балок: в том числе для сборки/сварки и правки Т-образных и двутавровых балок, машина для сборки балок IH является наиболее «сложной» с точки зрения конструкции машины и электрического управления, которая включает в себя ПЛК для управления логическим управлением операции сварки швов. Сюда входят:
1) Инвертор переменного тока: для непрерывного регулирования рабочей скорости сборки/шовной сварки в диапазоне 200 ~ 2000 мм/мин;
2) ПЛК (программируемый логический контроллер): для гибкого и точного управления длиной и интервалом сварочного шва на готовых Т-образных и Н-образных балках;
3) Реле управления и контакторы;

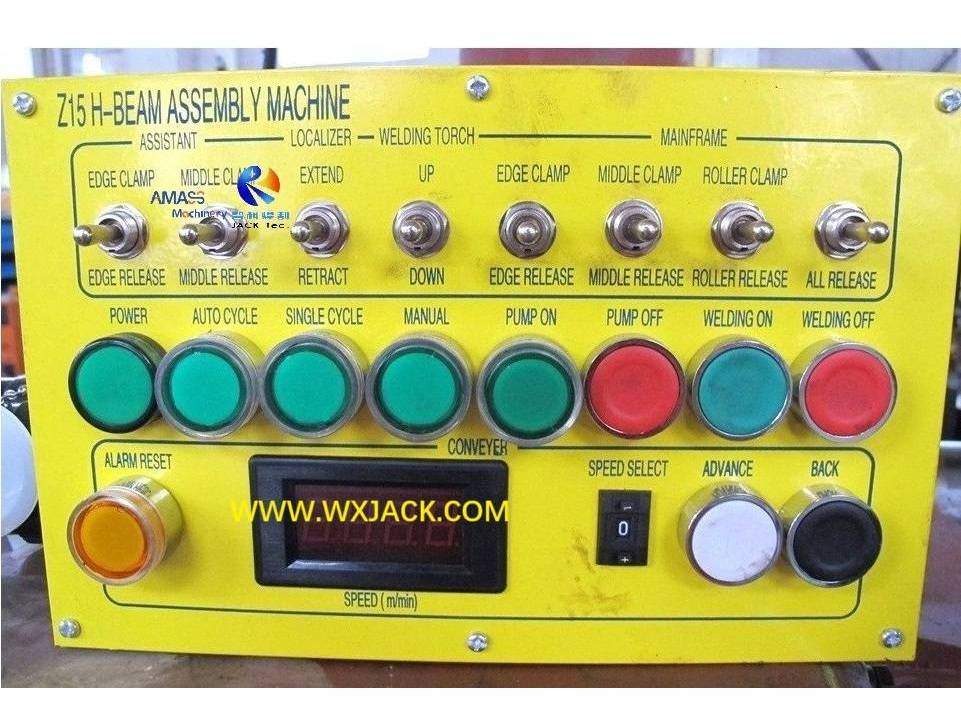

4) Панели управления станком, включая выбор трех дополнительных режимов работы: автоматический / одиночный / ручной , цифровой дисплей с плавно регулируемой рабочей скоростью и соответствующую поворотную ручку.

Функции и применение машины для сборки балок Wuxi JACK IH

A. Сырье и готовая заготовка для сборки двутавровой балки и машины для прихваточной сварки:

1. Назначение: Машина для сборки двутавровой балки выполняет сборку и 2 прихваточную сварку CO из длинных узких полосовых пластин (полок и стенок), превращая сырье в собранные Т-образные и двутавровые балки, готовые к следующему этапу готовой непрерывной сварки SAW;
2. Важность: Являясь первым этапом основного оборудования машины для сварки двутавровых балок, машина для сборки двутавровых балок создает основу для высокоэффективного и качественного сварочного производства двутавровых балок, особенно для производства двутавровых балок больших размеров и тяжелых условий эксплуатации . Эта задача не может быть решена с помощью машины для изготовления двутавровых балок 3 в 1 (сварочно-правильный станок для сборки двутавровых балок): макс . высота стенки двутавровой балки может достигать 3000 мм , а толщина полки - до 100 мм ;
3. С точки зрения технических характеристик, наиболее важными особенностями этой машины для сборки двутавровой балки являются высокая точность сборки двутавровой балки и сложное логическое управление;


4. Входное и сопутствующее оборудование машины для сборки двутавровых балок:

а) Как видно из баннера на этой странице, обычно на предыдущей станции устанавливается комплект машины газовой резки полосовых пластин с ЧПУ, поставляющий длинные узкие полосовые пластины в качестве сырья для операции сборки двутавровой балки, которая будет служить в качестве фланцев и перегородок тавровой и двутавровой балок:

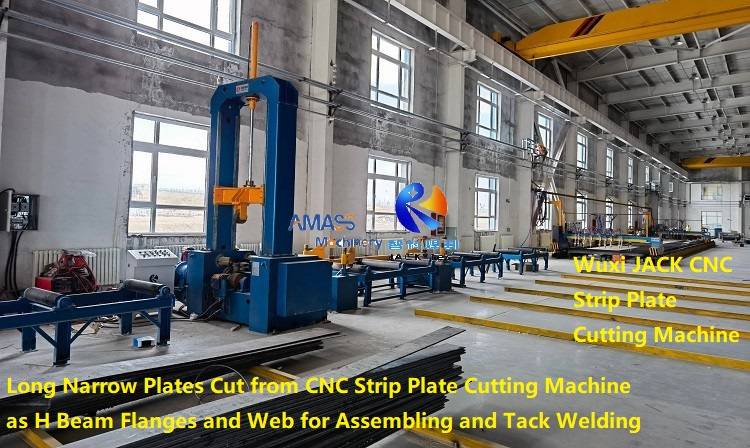

б) Рабочая площадка машины для сварки балок Wuxi JACK IH в мастерской клиента: ( Рис.1 )
(1) Полосовые пластины, вырезанные на станке для резки полосовых пластин с ЧПУ;

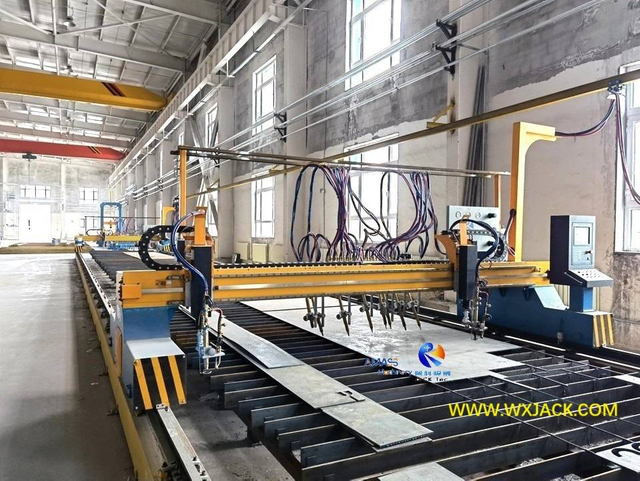

(2) Станок для резки полосовых пластин с ЧПУ:
Рис.1 Машина для сборки двутавровых балок 11

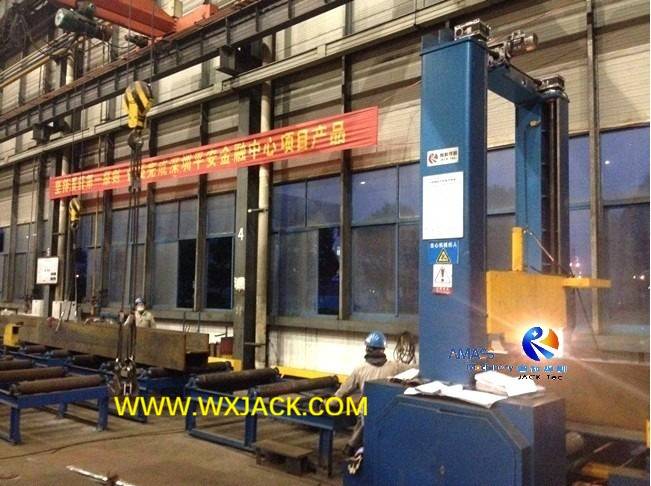

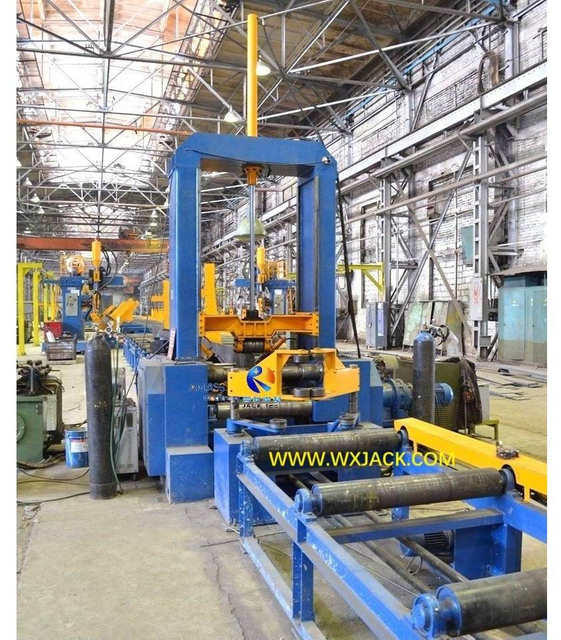

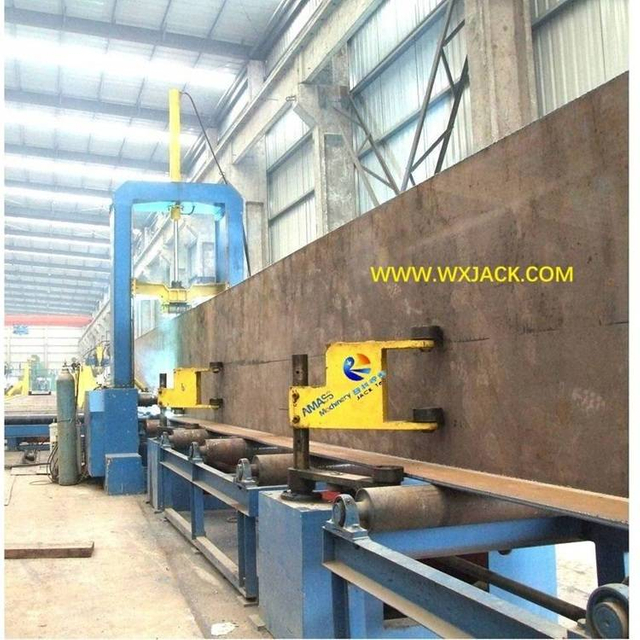

в) Цех эксплуатации машины для сборки двутавровой балки модели Wuxi JACK Z18 с готовой собранной двутавровой балкой на выходном рольганге: ( Рис.2 )
Рис.

5. Готовые детали станка для сборки двутавровых балок с прихваточной сваркой:

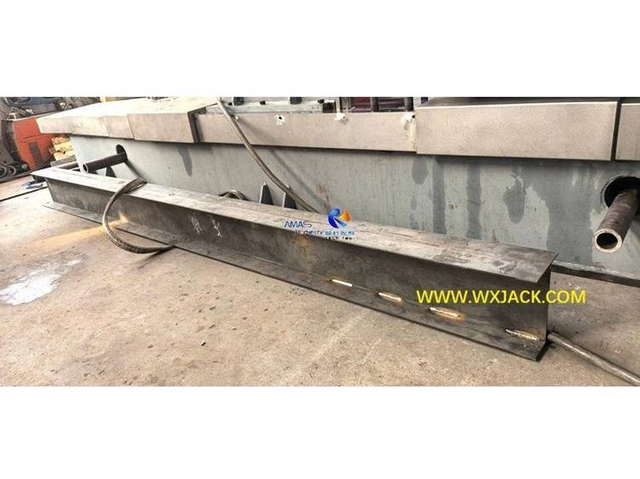

1) Обычные характеристики: Собранная и сваренная Т-образная балка H-балка имеет стандартные видимые размеры до 1500 мм / 1800 мм / 2000 мм. ;
2) Особые характеристики: По требованию заказчика собранная двутавровая балка имеет большие размеры с высотой стенки 2500 мм / 3000 мм и специальную конструкцию;
3) Центральный функциональный блок машины Wuxi JACK для сборки балки IH и 2 прихваточной сварки CO в работе: ( Рис.3 )

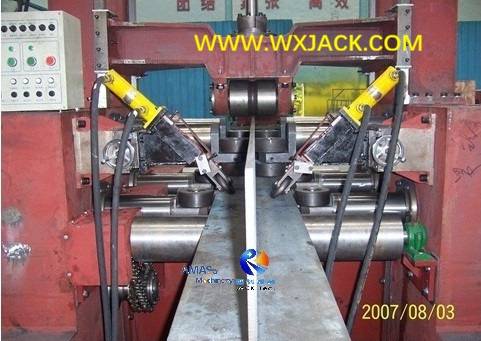

Рис.3 Машина для сборки и прихваточной сварки IH-балки 10


B. Технические характеристики машины для сборки двутавровой балки и машины для прихваточной сварки:

1. Сложность: сборка двутавровой балки является самой сложной с точки зрения логического управления в машине для сварки двутавровых балок. В основном это связано с:
1) шовной сваркой, при которой интервал и шов шовной сварки необходимо изменять по желанию в зависимости от технологических требований заказчика;
2) Требование к точности подгонки тавровой и двутавровой балок по взаимному расположению полки и стенки;
2. Электрическое управление: Машина для сборки двутавровых балок является единственным оборудованием в линейке сварочных машин для производства двутавровых балок, которое оснащено как инвертором переменного тока для управления рабочей скоростью VF (преобразователь частоты), так и ПЛК ( программируемый логический контроллер ) для гибкого управления логикой работы и может быть удобно обновлено техническим специалистом при необходимости.

Принцип работы машины для сборки балок Wuxi JACK IH

1. Внешний вид и конструкция машины для сборки двутавровых балок очень похожи на сварочно-правильную машину для сборки двутавровых балок 3 в 1. С другой стороны, последнее происходит от первого:

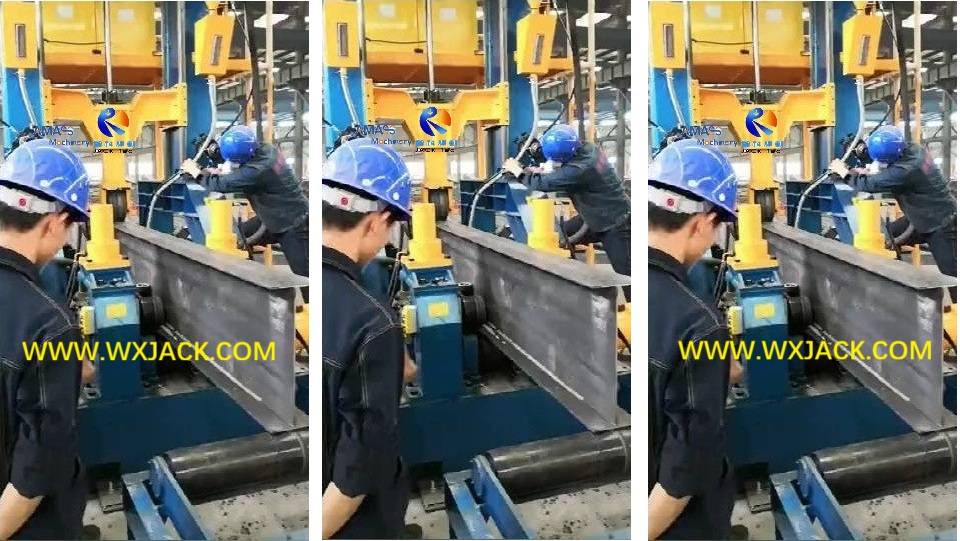

2. На территории клиента имеются 2 машины: машина для сборки двутавровой балки модели Z15 ( левая ) и машина для выпрямления сварки двутавровой балки модели PHJ15 3 в 1 ( правая ): ( Рис.1, 2 ).

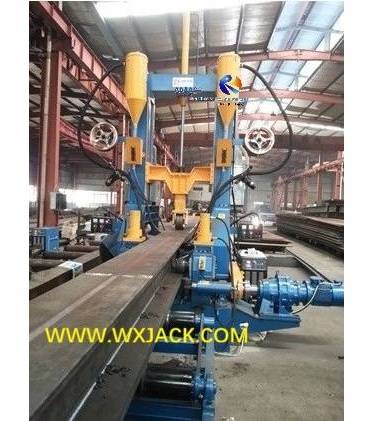

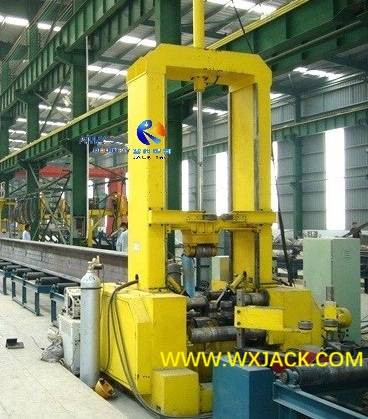

Рис.1 Машина для сборки двутавровой балки 15 Рис.2 Сварочно-правильный станок для сборки двутавровой балки 3 в 1 6

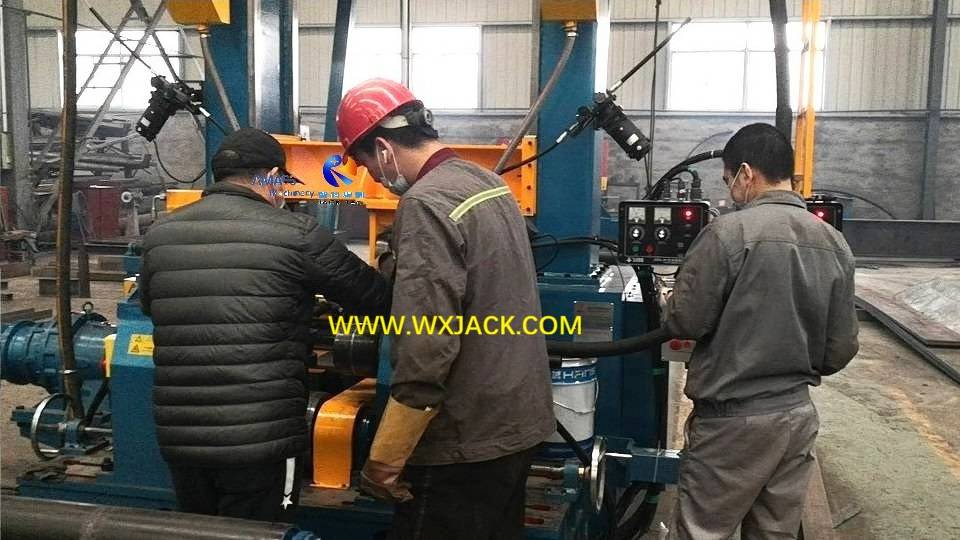

3. Изготовление сварочного аппарата для сварки двутавровых балок 3 в 1 из машины для сборки балок IH:

В центральной функциональной зоне аппарата, сразу после роликов выравнивания сборки:
1) Замените два оригинальных комплекта 2 сварочного источника питания CO 350–500 А на источник питания типа SAW 1000–1250 А;
2) Замените две оригинальные 2 сварочные горелки CO на горелки непрерывной сварки SAW;
3) Добавить группу правильных роликов сразу после горелок непрерывной сварки SAW;
Таким образом появился сварочный аппарат для сварки двутавровых балок 3 в 1. Для сравнения показано ниже:

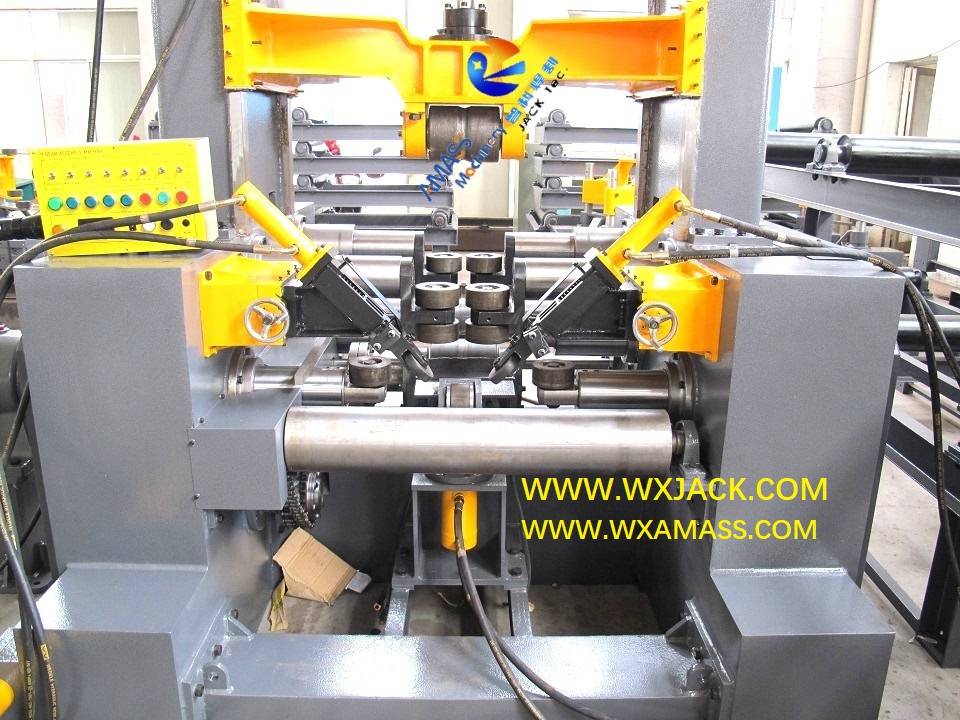

4) Центральные функциональные блоки машины для сборки балок и прихваточной сварки Wuxi JACK IH по сравнению с машиной для правки и сварки балок 3 в 1: ( Рис.3, 4 )

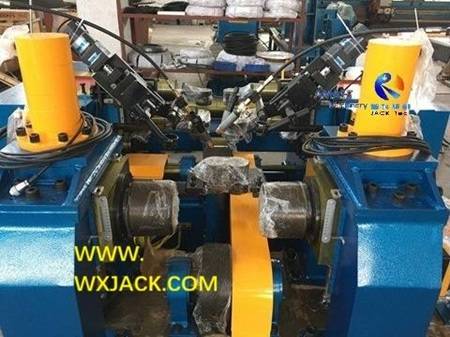

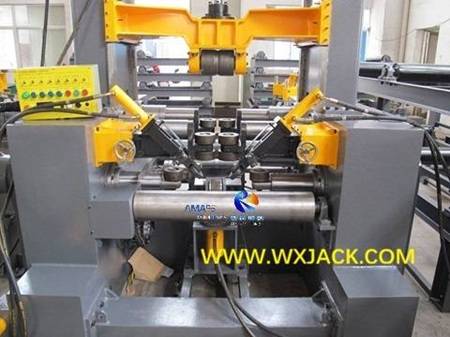

Рис.3 Машина для сборки двутавровой балки 7 IMG_7187 Рис.4 Сварочно-правильный станок для сборки двутавровой балки 3 в 1 326

Порядок работы машины для сборки балок Wuxi JACK IH

A. Этап сборки заготовки на машине для сборки двутавровой балки и прихваточной сварки:

Как и в случае с машиной для изготовления двутавровых балок 3 в 1, здесь операция сборки также выполняется в два этапа:

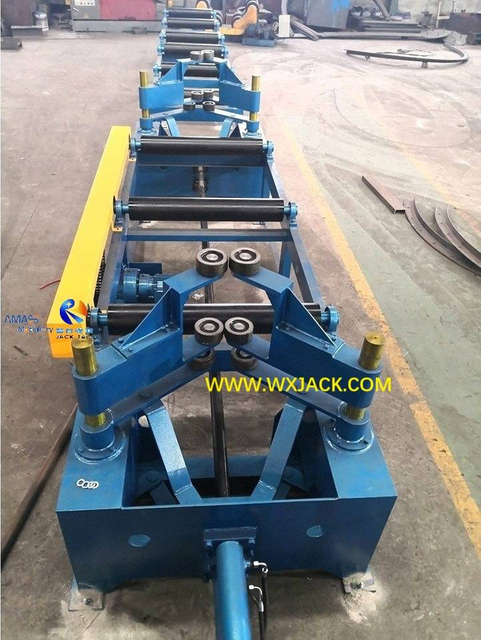

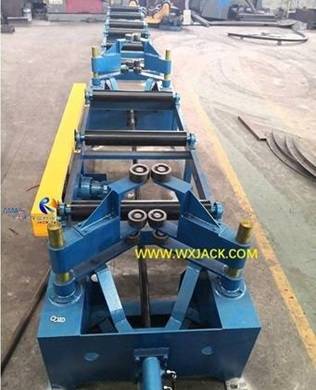

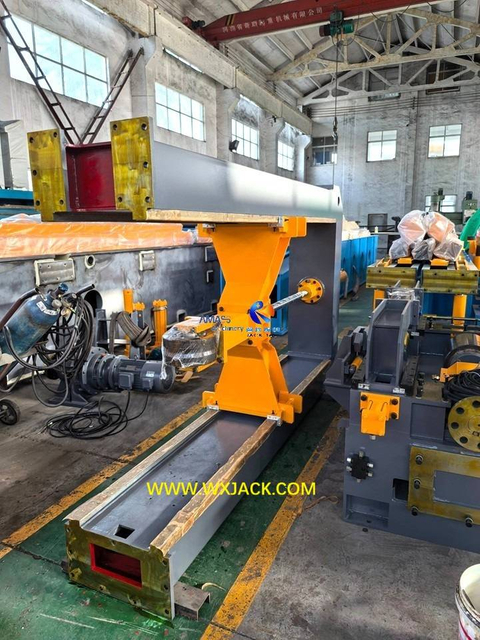

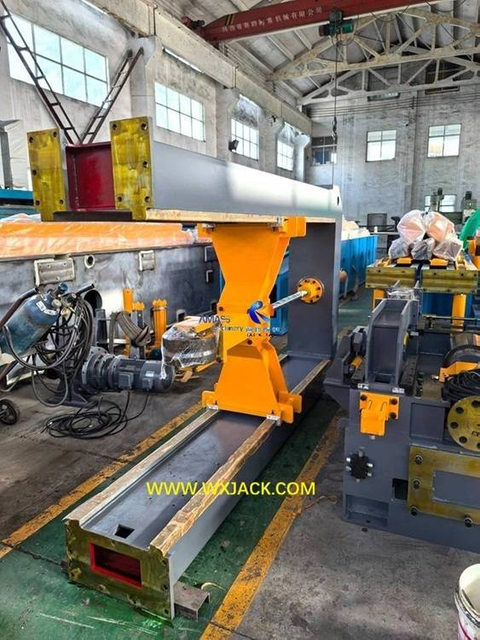

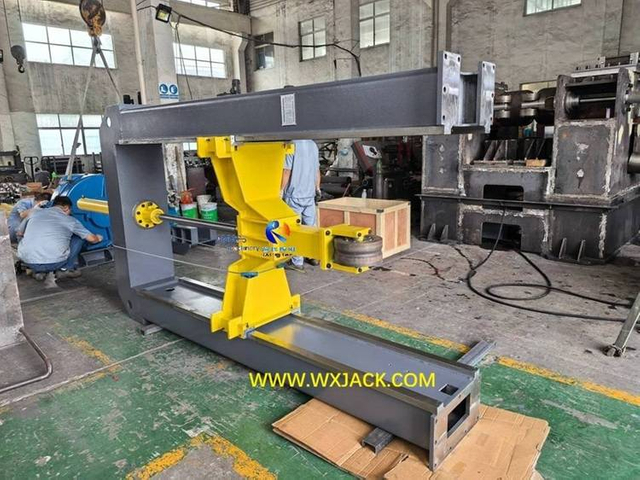

1. Первый этап черновой сборки на станке для сборки двутавровых балок:

Тяговая коробка с гидравлическим приводом расположена вдоль роликового стола входного конвейера: ( Рис.1 )

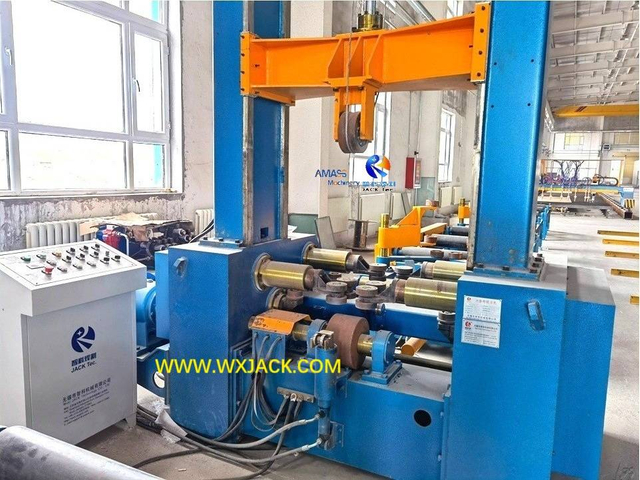

Рис.1 Машина для сборки двутавровых балок 12
1) Сначала грубое позиционирование и зажим фланца и стенки с помощью манипуляторов с гидравлическим приводом (также называемый коробкой тяги);
2) Две пары манипуляторов расположены с интервалом вдоль подающих рольгангов машины, лицом к лицу и симметрично;
3) Такая черновая подгонка выполняется одновременно с подачей фланца и стенки в основную машину;

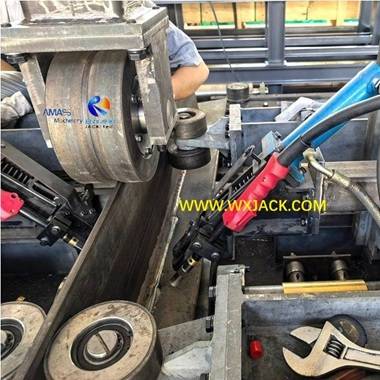

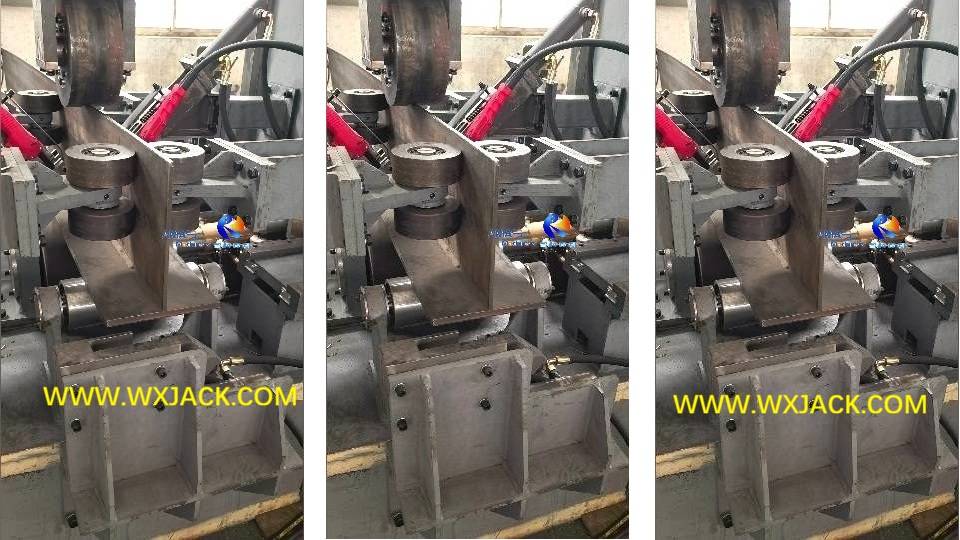

2. Второй этап точной сборки на машине для сборки двутавровой балки и прихваточной сварки:

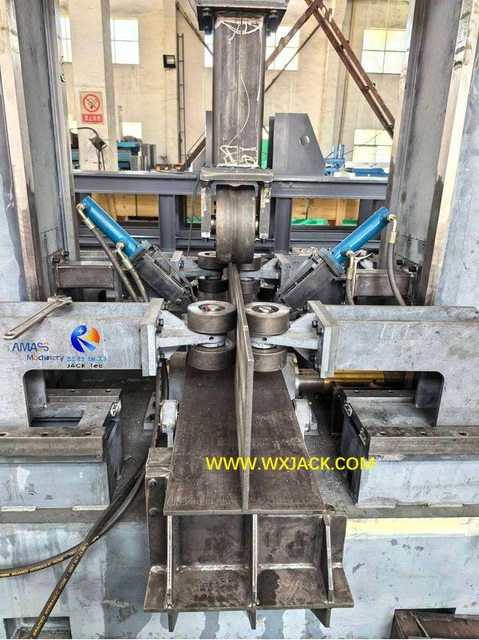

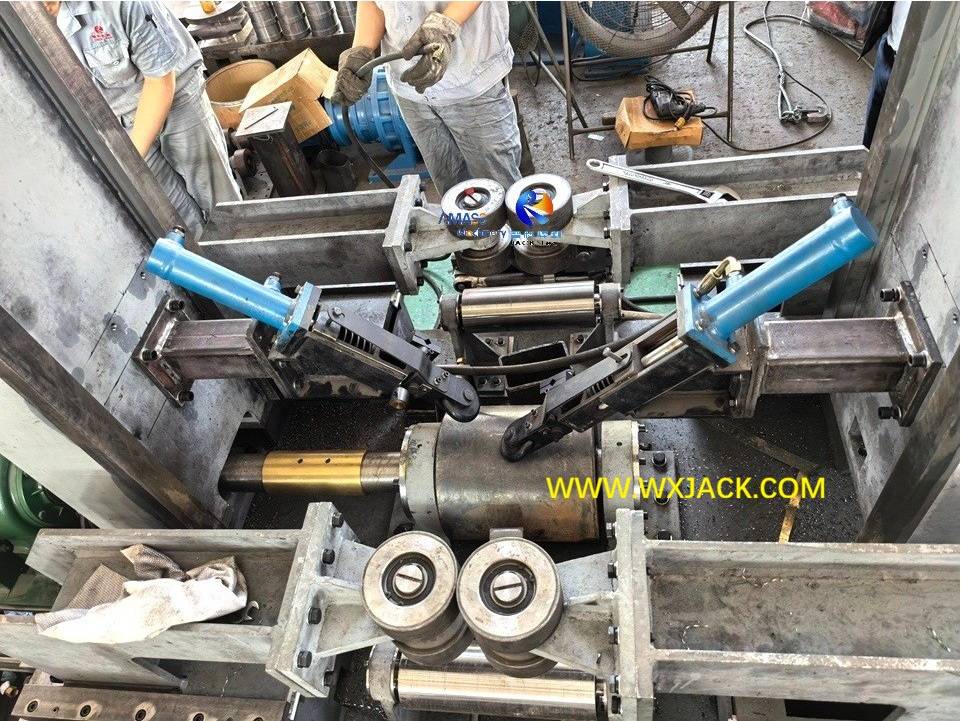

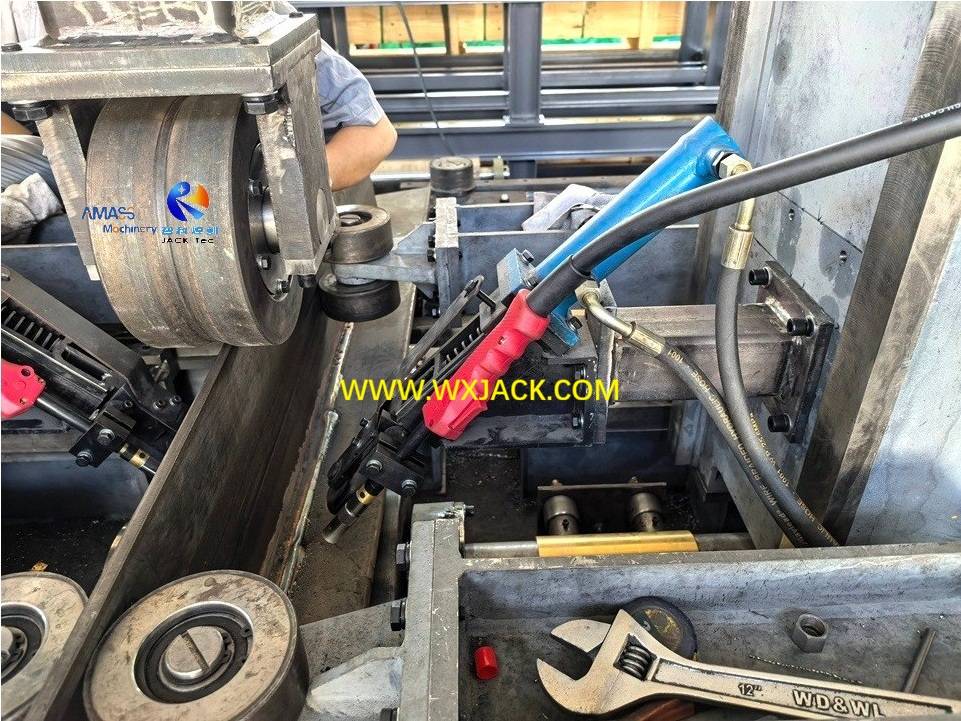

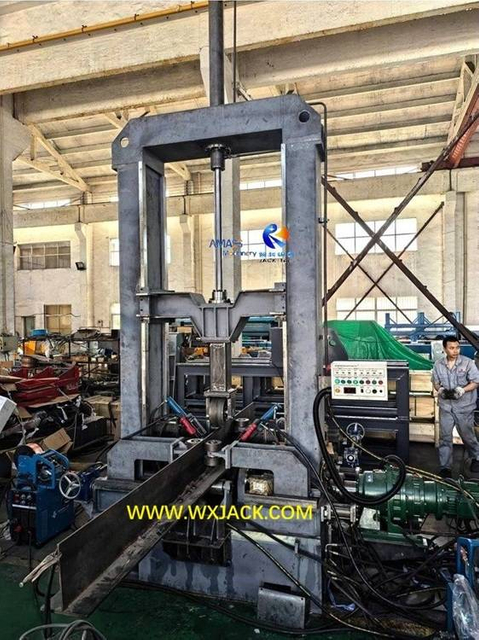

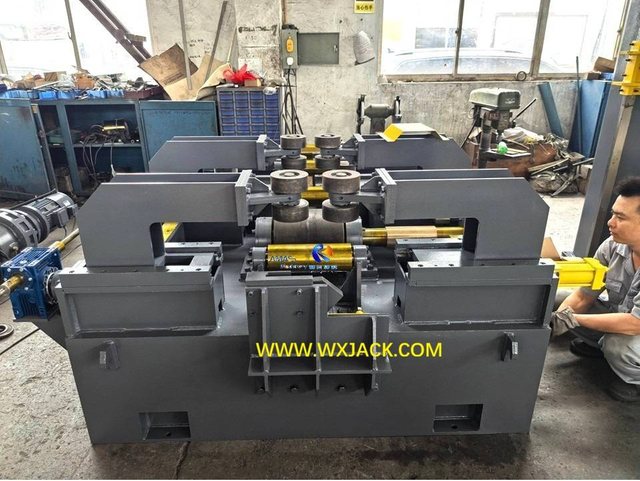

Точный механизм сборки на главной машине: ( Рис.2 )

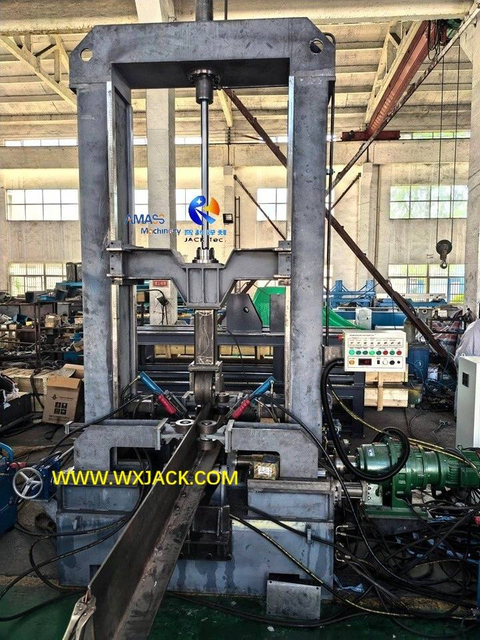

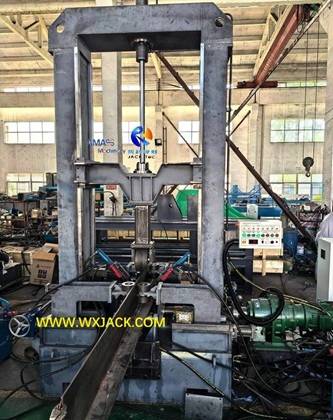

Рис. 2 Машина для сборки и прихваточной сварки IH-балки 34 IMG_20250426_090743

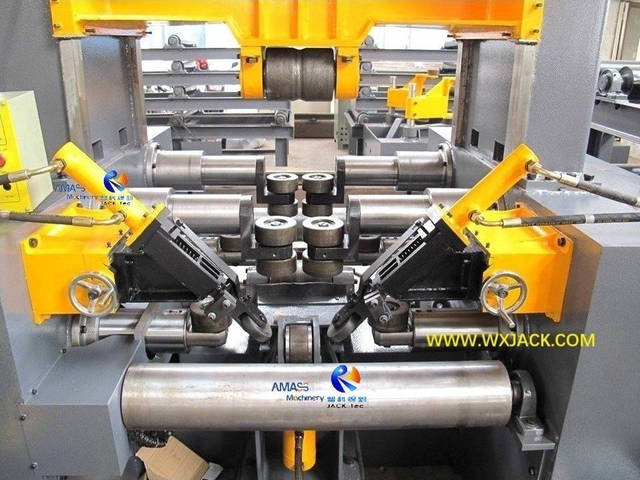

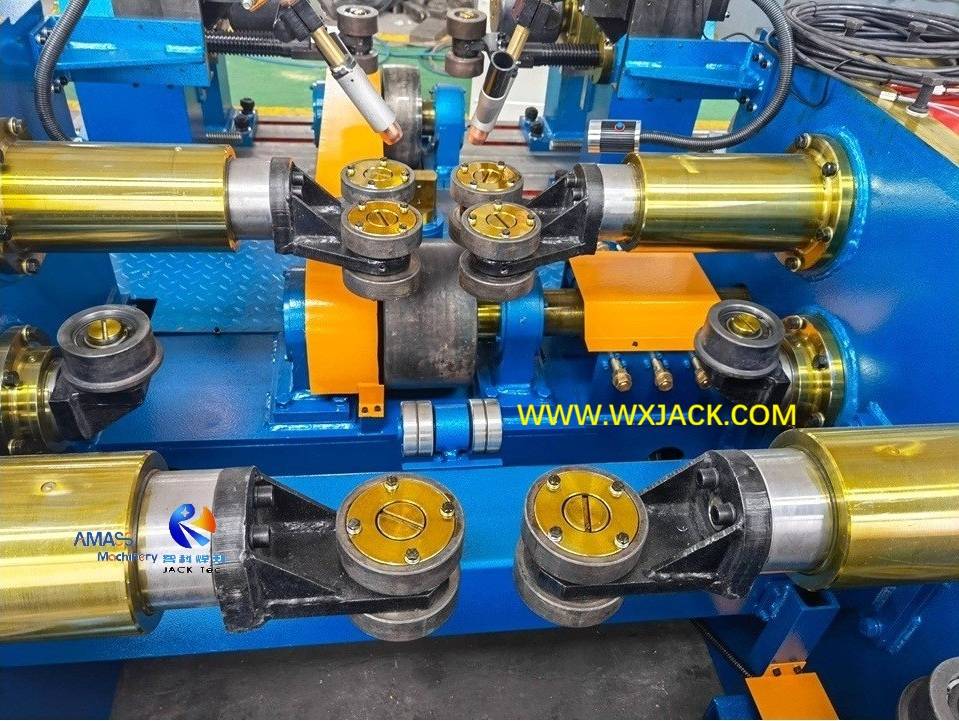

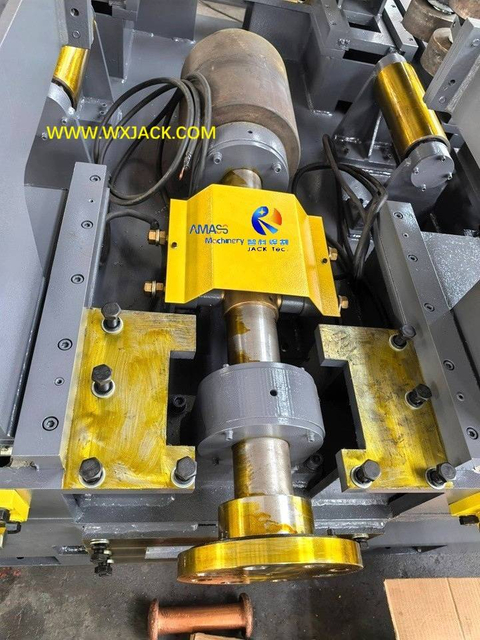

1) Когда зажатый фланец и перемычка подаются на главную машину, точное позиционирование и зажим выполняются с помощью выравнивающих роликов с приводом гидравлического цилиндра;

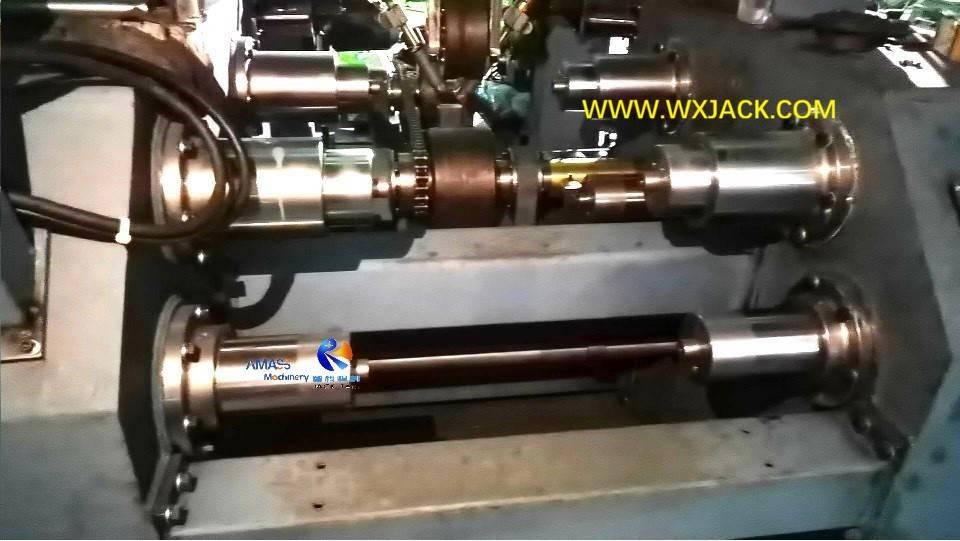

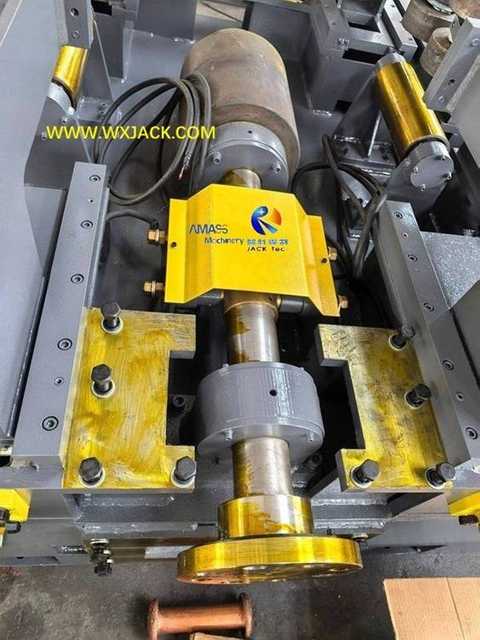

2) Эти выравнивающие ролики установлены симметрично и на разной высоте для зажима фланца и стенки соответственно;
3) Для получения точного эффекта сборки эти выравнивающие ролики имеют эксцентриковый тип. Это означает, что положение этих эксцентриковых выравнивающих роликов можно регулировать в медленном режиме, чтобы правильно управлять положением фланца и стенки, обеспечивая полный эффект точной сборки;


3. Плотное прижатие полотна с фланцем на станке для сборки балок Wuxi JACK IH:

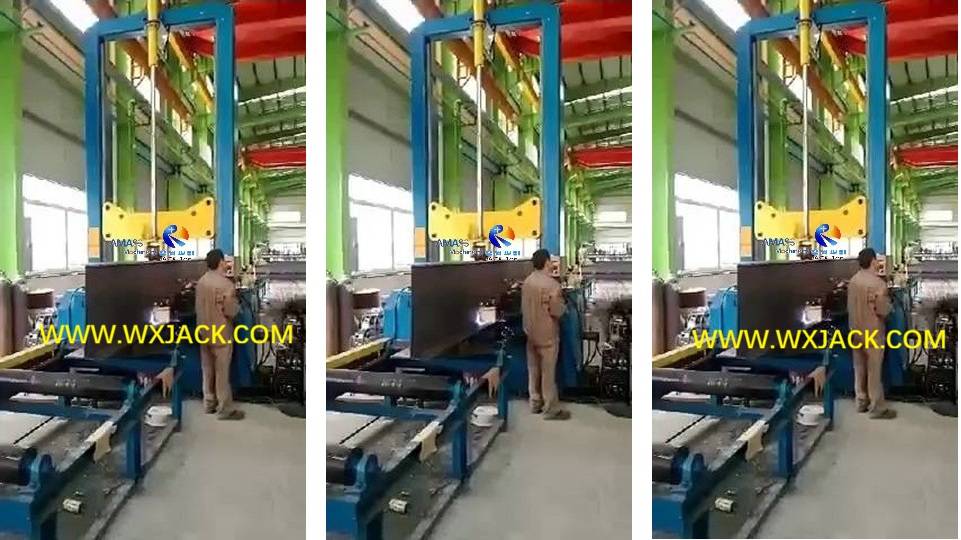

Прижимной механизм вниз для фиксации двутавровой балки во время сборки: ( Рис.3 )

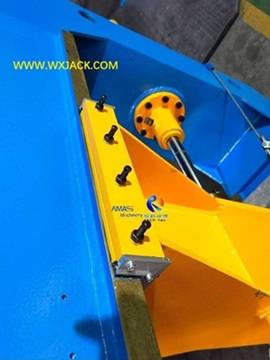

Рис.3 Машина для сборки двутавровых балок 62

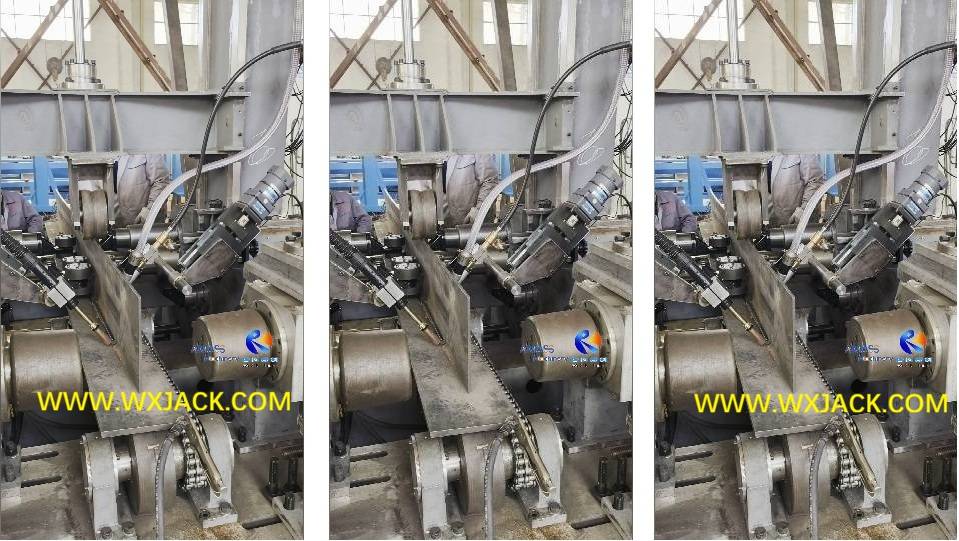

1) Во время сборки Т-образной балки и 2 операции прерывистой сварки CO заготовка прижимается и прочно удерживается с помощью части идущей вниз прижимной балки, которая направляется стержнем;
2) Этот шток приводится в движение верхним масляным цилиндром, который установлен на верхнем портале машины. Это вершина машины;

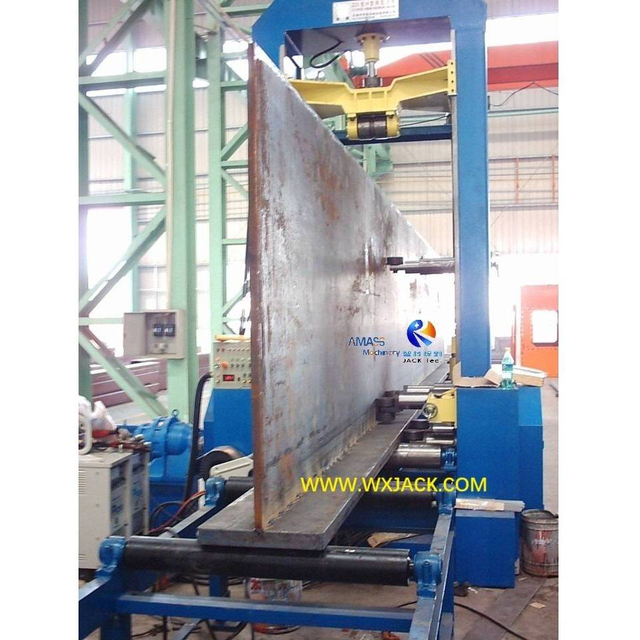

4. Общий вид сборки Т-образной балки H-образной балки на станке Wuxi JACK: ( Рис.4 )

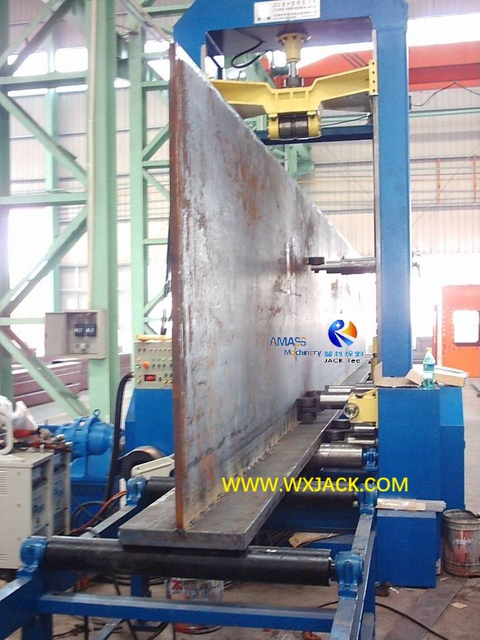

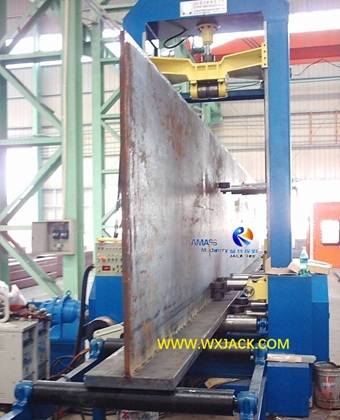

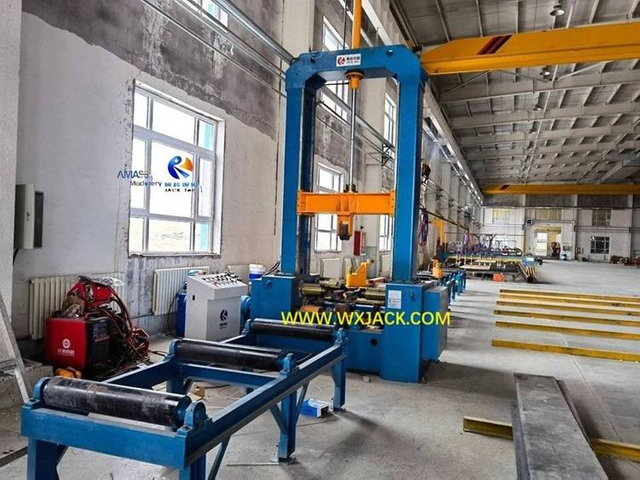

Рис. 4. Машина для сборки двутавровой балки и прихваточной сварки 16

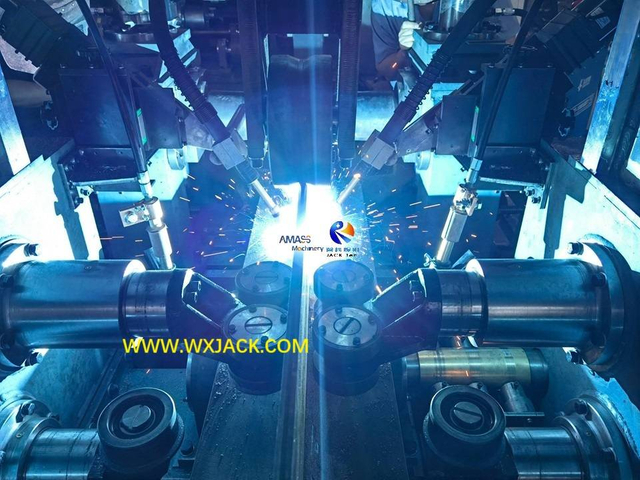

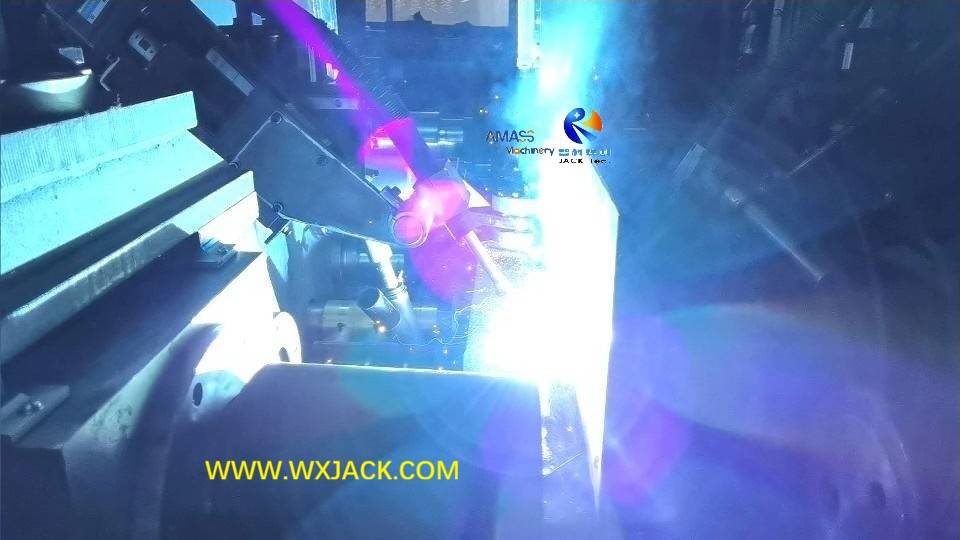

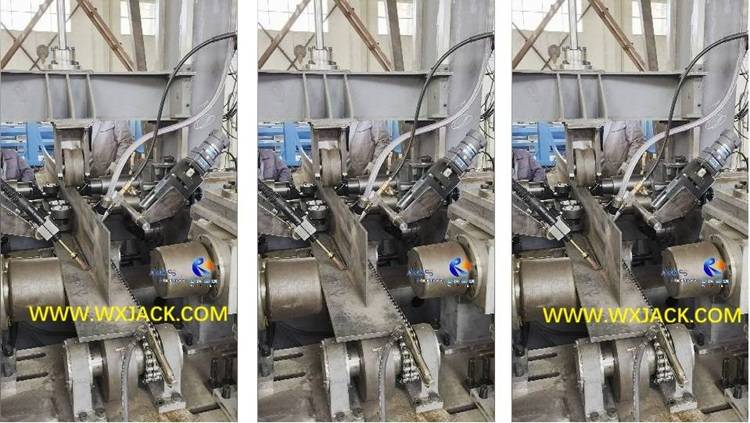

B. Сварка CO 2 GMAW на машине для сборки двутавровых балок и прихваточной сварке:

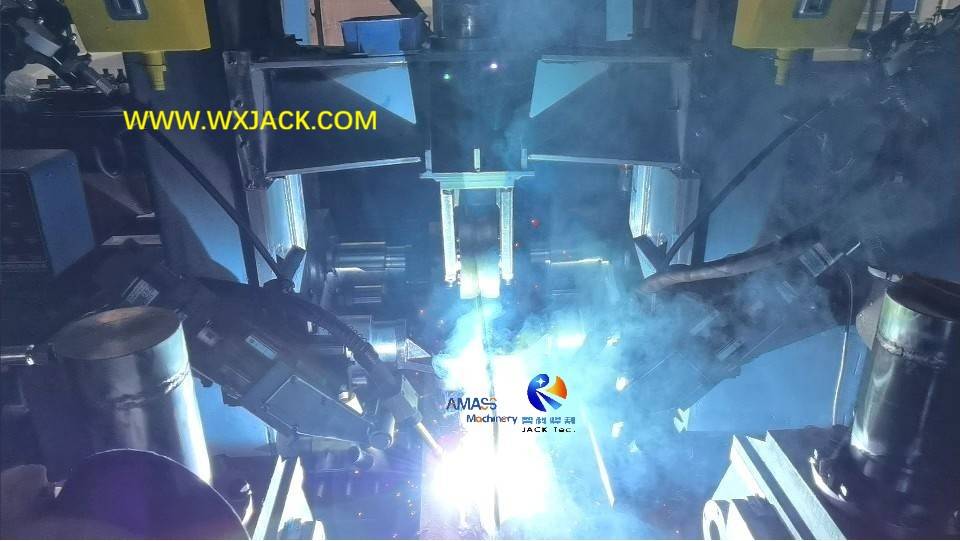

1. Режим сварки в сборке двутавровой балки представляет собой 2 сварку в среде защитного газа CO на малых и средних токах, в основном в виде прерывистой прихваточной сварки;
2. Номинальная макс. Сварочный ток составляет 500 А , а общий видимый рабочий ток составляет около 350 А.;

3. Условия сварки машины для сборки двутавровых балок:

1) В отличие от аппарата для дуговой сварки под флюсом IH-луча, который не использует дым и SAW (дуговая сварка под флюсом), CO 2 GMAW генерирует сильное тепло, дым, шум, сильный свет дуги;
2) Соответственно, как показано на фотографиях выше , операторам необходимо надеть соответствующие СИЗ (средства индивидуальной защиты) для обеспечения безопасности персонала, особенно шлем/перчатки/очки;

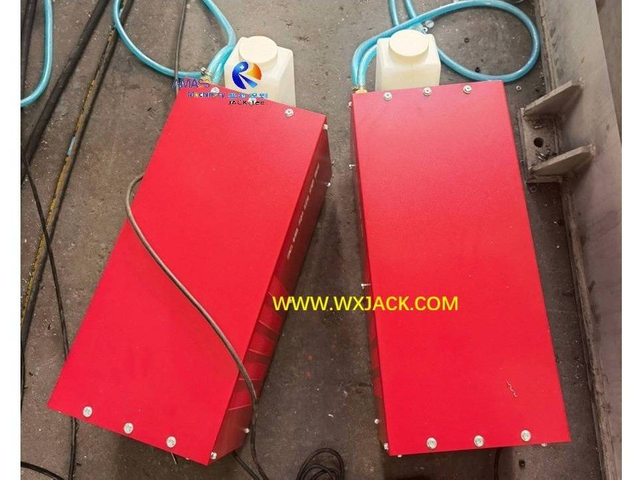

3) Сварочные горелки CO 2 должны быть оснащены функцией водяного охлаждения для продления срока службы.

Введен в эксплуатацию на агрегате IH-балки и машине для прихваточной сварки

1. Компоновка машины для сборки балок Wuxi JACK IH:

Типичная компоновка машины для сборки балок и прихваточной сварки Wuxi JACK Z15/ Z18/ Z20 модели IH, устанавливаемой в мастерской клиента, показана на схеме ниже:
0 Машина для сборки балок IH 22
1--- Механическая основная рама;
2--- Манипуляторы с гидроприводом (Тянки) для проведения 1 -го этапа сборки полки и стенки
3 --- Роликовые столы входного конвейера;
4 --- Роликовые столы выходного конвейера;
5 --- Электрическая система управления и панель управления;
6 --- Гидравлическая насосная станция;
7 --- 2 комплекта 2 источника питания CO GMAW и пультов управления им.


2. Площадки установки и эксплуатации машины для сборки балок Wuxi JACK IH на предприятии заказчика:

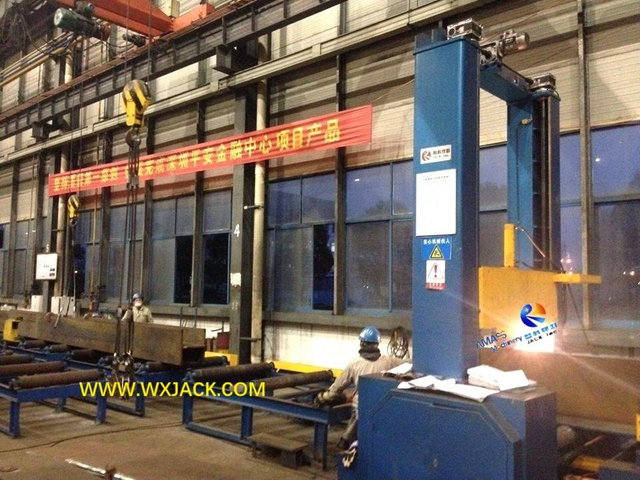

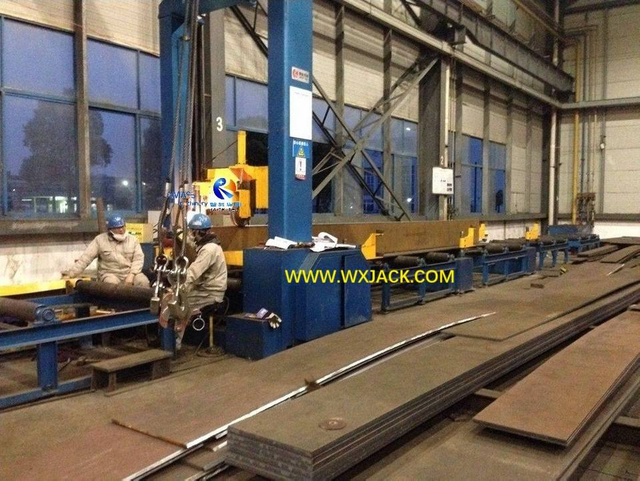

Модель машины Wuxi JACK Z15 в мастерской клиента в Восточной Европе: ( Рис.1 )

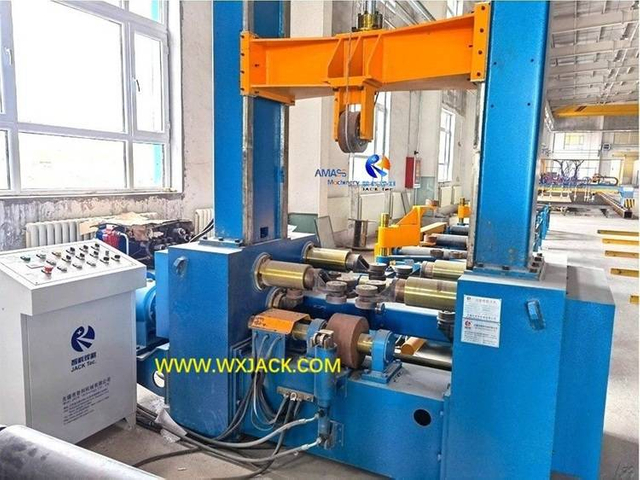

Рис.1 Машина для сборки двутавровых балок 2 DSC_0269
На фотографии выше показаны различные сценарии установки машины для сборки балок Wuxi JACK IH на разных линиях: полностью автоматической или полуавтоматической линии машины для сварки балок IH. Как видно из этих фотографий, следует принять во внимание следующие моменты:
1) Логистика: подъем, погрузка и переворачивание заготовок осуществляется либо с помощью машины с поворотом на 90° на автоматической производственной линии, либо с помощью мостовых кранов на более гибко организованных рабочих площадках;
2) Соседнее оборудование: Предшествующей станцией перед станком для сборки балок IH является станок для резки полос с ЧПУ, предназначенный для резки узких длинных стальных листов; Следующая станция — сварочный аппарат для двутавровой балки;
3) Функциональные блоки большого размера, включая электрическую панель управления, 2 источники питания для сварки CO GMAW, гидравлическую насосную станцию, расположены рядом с основной машиной, что удобно для ежедневной эксплуатации и обслуживания;
4) Электрическая линия цеха должна иметь достаточную мощность для установки всей линии машины для сварки балок IH: сборка, сварка SAW, выпрямление, переворот на 60°/90°/180°.

Режим работы и работа на станке для сборки балок Wuxi JACK IH

A. 3 режима работы машины для сборки двутавровой балки и машины для прихваточной сварки:

Последовательность работы в каждую смену:

1. РУЧНОЙ режим на станке для сборки балок TIH:

Этот рабочий режим предназначен для:
1) Подтверждения нормального состояния машины: запуска машины в начале каждой смены каждый день для последующей официальной непрерывной работы;
2) Устранение неполадок при возникновении проблемы, помогает определить основную причину неисправности;
3) Ввод в эксплуатацию машины перед пробным запуском;


2. Один цикл машины для сборки балок IH:

1) Форма стежкового сварного шва: как вы понимаете, прерывистая прихватка выполняется в виде одного сегмента сварного шва, за которым следует один сегмент без сварки, а затем еще один сегмент сварного шва... в таком порядке:
Стачивание сварного шва на готовой собранной двутавровой балке: ( Рис.1 )
Рис.1 Машина для сборки и прихваточной сварки IH балки 115
2) Определение одного цикла : Соответственно, обработка одного сегмента сварочного шва вместе с прилегающими к нему участками сварки называется одиночным циклом;
3) Одиночный цикл обычно выполняется после РУЧНОГО режима, чтобы шаг за шагом подтвердить хорошее рабочее состояние машины;


3. АВТОМАТИЧЕСКИЙ режим на станке для сборки двутавровых балок:

1) Определение: Непрерывное выполнение одного цикла называется АВТО (сокращение от «автоматический»).
2) Это следует выполнять только после последовательного ручного режима и режима одиночного цикла ;
3) Это официальный и основной рабочий режим на территории клиента.


B. Работа на агрегате двутавровой балки и машине для прихваточной сварки:

1. Панель управления станка для сборки двутавровых балок:

1) Это своего рода полностью автоматическая машина для сварки двутавровых балок, все рабочие действия по сборке и прихваточной сварке двутавровых балок выполняются с помощью пульта управления:
2 ) Первая и вторая фотографии выше представляют собой английскую и русскую версии соответственно;
3) Функциональные кнопки на панели управления включают, помимо прочего: включение/выключение питания; Пуск/Выключение маслонасосной станции; CO ; 2 Выбор и отображение скорости сварки Выбор рабочего режима/зажим или освобождение фланца и стенки и т. д.;


2. Управление рабочей скоростью в машине для сборки двутавровых балок и прихваточной сварки:

1) На выбор доступны 8 сегментов последовательностей в зависимости от толщины полки и стенки двутавровой балки и технологии сварки;
2) Такой выбор осуществляется путем переключения между 8 дополнительными секциями выходной частоты преобразователя переменного тока;
3. Вышеупомянутые 1 -я и 2 -я фотографии: скорость прихваточной сварки CO в реальном времени 2 отображается на панели управления станком;
4. Третья фотография выше: Положение двух комплектов 2 сварочных горелок CO 45° можно точно регулировать с помощью маховика вместе с наклонным приводом масляного цилиндра, скользящим по точной линейной направляющей;


5. Управление сварными швами на машине для сборки балок IH:

1) В обоих режимах работы: одиночном цикле и автоматическом , длину и интервал сварочного шва и сегмента без сварки можно настроить с помощью инвертора переменного тока и ПЛК;
2) Это очень полезная функция для клиентов, позволяющая определить предпочтительную готовую заготовку, Т-образную и Н-образную балку, как показано на 4 -м фото выше.;


6. ПЛК машины для сборки балок и прихваточной сварки:

ПЛК и его проводка на плате управления внутри электрического шкафа машины для сборки балок Wuxi JACK IH: ( Рис.2 )
Рис. 2. Машина для сборки и прихваточной сварки IH-балки 47
8 января 2026 года, когда камбоджийские клиенты получили заказ на два комплекта машин модели Z15, инженер-электрик клиента обратился с просьбой:
1) поделиться паролем ПЛК, чтобы при необходимости иметь доступ к программе и параметрам ПЛК;
2) Совместное использование программы ПЛК для облегчения обновления в будущем, когда это необходимо.

Категория и основные характеристики машины для сборки балок и прихваточной сварки Wuxi JACK IH

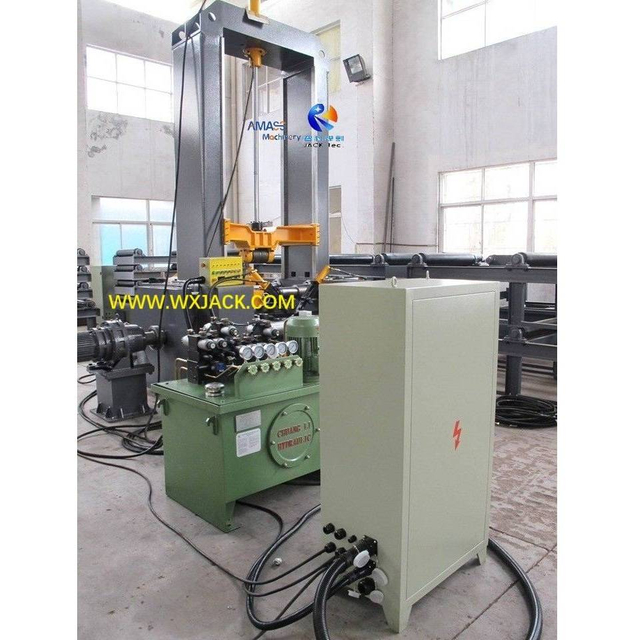

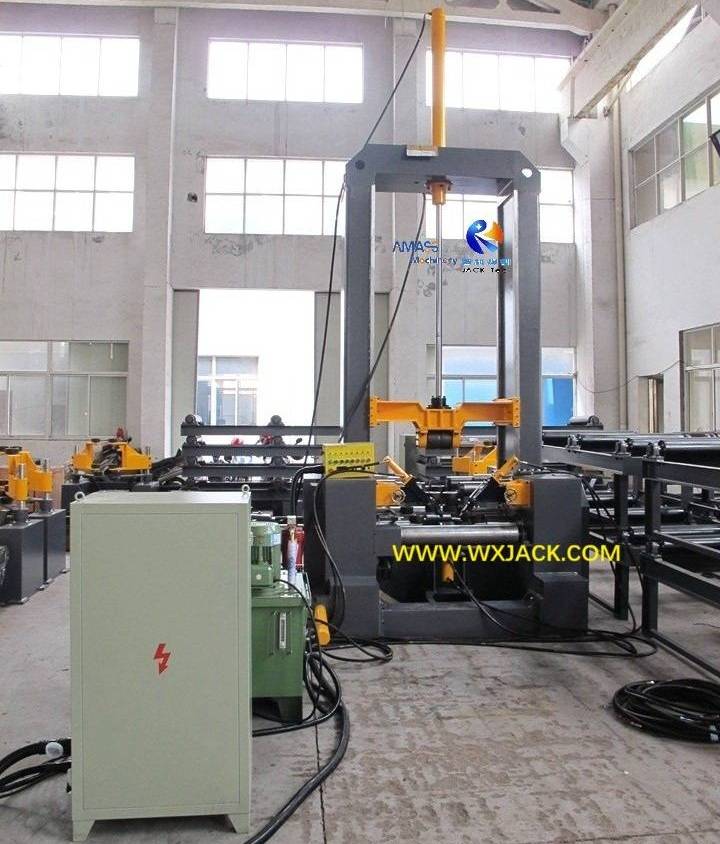

Машина для сборки двутавровых балок 18 IMG_7178

Машина для сборки двутавровых балок серии Z

Подробнее >>

1. Классификация машин для сборки двутавровой балки и прихваточной сварки:

1) Режим управления:
существует два основных типа:
а) Полуавтоматический : сборка Т-образной балки осуществляется вручную, к 2026 году ее редко выбирают в настоящее время;
б) Автоматический : Точная сборка T-образной балки H-балки осуществляется с помощью контроллера ПЛК;
2) Режим сварки 2 CO :
a) Автоматическая сварка : выполняется с использованием двух комплектов 2 сварочного источника питания CO GMAW и его консолей управления;
б) Ручная сварка : выполняется двумя сварщиками, которые стоят по обе стороны выходных роликовых столов машины, к 2026 году ее также редко выбирают в настоящее время;

2. Выбор модели станка для сборки балок IH:

1) Финансовый анализ : в этом отношении, хотя стоимость машины на 20% выше, автоматический режим экономит 2 операторов (переменные затраты), чем модели с ручным режимом;
2) Качество сварки . Кроме того, автоматическая сварка обеспечивает гораздо более стабильные и равномерные сварные швы на собранных балках TIH, чем ручная сварка.

Применение и сопутствующее оборудование машины для сборки двутавровых балок

1. Основное оборудование для сварки балок IH, помимо сборки:

1) Сварочный аппарат для двутавровой балки , модели: LHA и LHT в полуавтоматической линии и LHC в полностью автоматической линии;

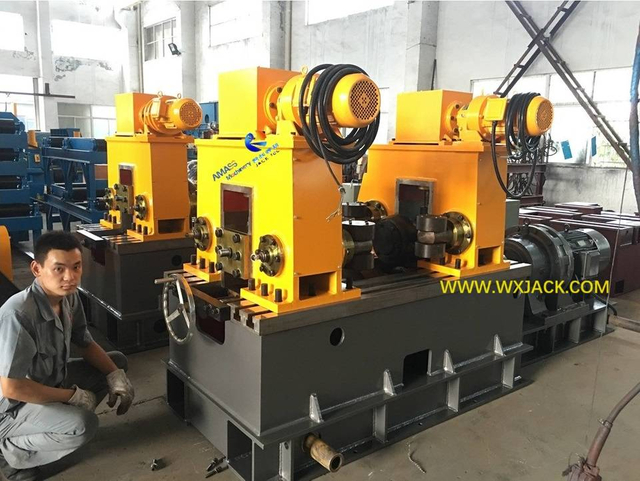

2) Машина для выпрямления фланцев двутавровой балки, в том числе:
a) Моторный привод среднего типа, модели HYJ40 и HYJ800 , для толщины фланца двутавровой балки до 40 мм , из углеродистой стали Q235 ;

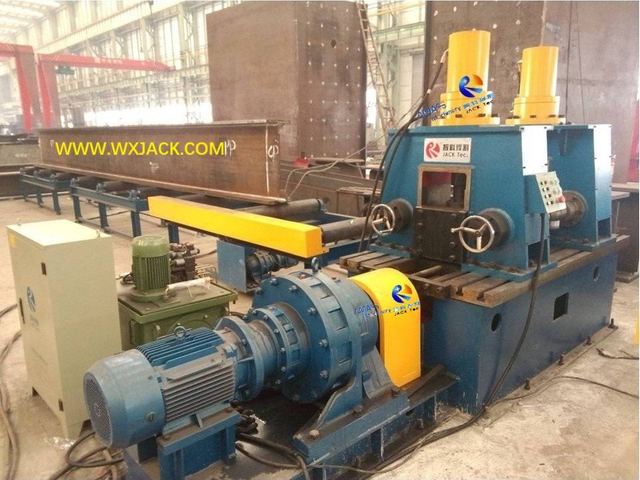

б) Гидравлический привод для тяжелых условий эксплуатации, модели YTJ50 / YTJ60 / YTJ80 / YTJ100 , для толщины фланца двутавровой балки до 100 мм , из углеродистой стали Q345 ;
c) Машина для продольной правки двутавровой балки (BOX Beam с горизонтальным прессом для правки двутавровой балки), модели HJ, включая HJ20 / HJ100 / HJ200 / HJ300;



2. Вспомогательная машина для сварки балок IH:

1) 1Операция : станок для резки полосовых пластин с ЧПУ для вырезания фланцев и стенки для изготовления двутавровой балки;

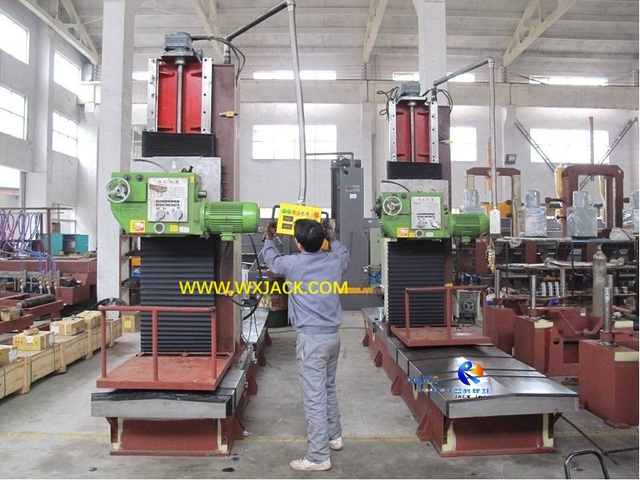

2) Станок EOL (конец линии): фрезерный станок для торцов двутавровой балки;
3) Автоматический блок логистики, экономящий труд : оборудование для опрокидывания двутавровой балки стальной конструкции, стальной конвейер;


3. Сопутствующее оборудование : Новейшая интегральная машина для выпрямления и сварки двутавровой балки 3 в 1 (машина для изготовления двутавровой балки), один комплект машины производит сварку двутавровой балки малого и среднего размера;
4. Производство Т-образных балок : Кроме того, машина для сборки Т-образных балок также может применяться на линии по производству Т-образных балок , выступая в качестве комплекта машины для сборки Т-образных балок.

Wuxi JACK Другая машина для сварки балок высшего качества IH

CNC-CG4000 Станок газовой резки с ЧПУ и ленточными горелками
HB1500 Automatic HEAM Production Line
Автоматическая линия для сварки двутавровых балок LHC
Гидравлический станок для правки двутавровой балки YTJ60 на фланце
YF1520 Моторизованный подвижный гидравлический привод с двутавровой балкой и поворотом на 180°
Машина для правки двутавровой балки с электроприводом HYJ800 — фланец
2 комплекта фрезерных станков для торцевых торцевых балок H-образной балки DX1520 BOX проходят испытания в мастерской Wuxi JACK

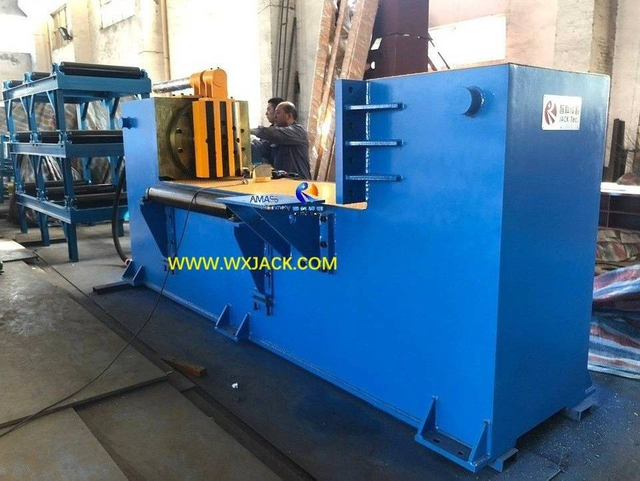

HJ300 BOX Beam Горизонтальный пресс для правки двутавровой балки — продольный

Часто задаваемые вопросы о машине для сборки балок Wuxi JACK IH с прихваточной сваркой

  • Q Что такое отношения между Wuxi Jack Technology Co., Ltd и Wuxi Amass Machinery Co., Ltd?

    A Уси Джек был основан в начале 2009 года, специализирующихся на дизайне и производстве. Wuxi Amass - это компания, специализирующаяся на продаже продуктов Джеки и других товаров за рубежом.

  • Q Какой ваш термин обслуживания?

    A 1) У нас есть 1-летняя гарантия бесплатно для всех наших продуктов с даты принятия продуктов заказчиком;
    2) Мы продолжаем дать нашим клиентом лучшего обслуживания по истечении гарантийного периода с
    лучшая цена;
    3) Мы предоставляем нашим запасным частям клиента с лучшей ценой;
    4) После получения информации от клиента наше время ответа находится в течение 2 часов для
    Китайские клиенты материковой части, и в течение 1 дня самый длинный (в зависимости от часового пояса)
    для зарубежных клиентов;
    5) Мы предоставляем услуги, охватывающую монтаж, ввод в эксплуатацию и обучение для нашей продукции;
    6) Мы даем консультацию нашим клиентам по всем техническим вопросам

  • Q У вас есть зарубежный филиал или офис продажи?

    A В настоящее время нет. Но у нас есть долгосрочный партнер более 10 лет в России и Центральной Азии, где у нас очень широкая клиентская база. (Это местные компании, которые распространяют и помогают служить нашу продукцию)
    Чтобы иметь информацию о наших продуктах, пожалуйста, используйте контактный путь, перечисленный выше. Мы дадим вам отзывы в течение 24 часов после получения расследования от вас.

  • Q У вас есть прайс-лист вашей продукции?

    A Поскольку наши продукты инженерно-инженерной на заказ, у нас нет прайс-листа в настоящее время. Для получения подробной информации нашей продукции вы можете перейти к продуктам этого сайта для просмотра; И вы можете скачать из загрузки по информации этого веб-сайта.
    Если у вас есть любой запрос на нашу продукцию, пожалуйста, свяжитесь с нами по вашему удобству.

  • Q Какова услуга сферы вашей компании (продукты, его приложение и бизнес-режим)?

    A Дизайн и производство и продать (включая послепродажное обслуживание) ниже машины и оборудования:
    Металлическая пластина / труба / пучок сварки / срез / обрабатывающее оборудование;

    Сборка двутавровой балки Сварочная прямая интегральная машина;
    Машина для соединения тарелки;
    Фрезерный станок для торца луча;
    Двутавровая балка Производство Производство (в том числе сборка машины, поглощенная дуговая сварочная машина, выпрямляющая машина, стальной конвейер);
    Машина для резки пересечения трубы с ЧПУ;
    Плазмена с ЧПУ / полосой пламя / плазменный станок;
    Линия производства Коробчатая балка (в том числе сборка машины), электромашина для сварочной машины электробанки, погружной дуговой сварочный аппарат, фрезерный станок для торца луча);
    Производственная линия T Луч (включая сборка машины, погружной дуговой сварочной машины / сварочный аппарат CO2);
    Сварка поворота;
    Сварочный манипулятор;
    Позиционер сварки;
    Различные специализированные сварочные машины

    Эти оборудование широко используются в промышленности стальной конструкции, здания судна, строительство моста, сосуда под давлением, нефтехимической и т. Д.
IH Beam Сборка
01

IH Beam Сборка
02

Машина для сборки и прихваточной сварки IH-балок
03

Другие серии продуктов, которыми мы владеем, помимо машины для сборки балок IH

Автоматическая общепринятая стальная стальная сталь
Автоматическая общепринятая стальная стальная сталь
1. Что может сделать ASM63 для клиента?
2. Зачем вам нужна машина для выпрямления угла?
3. Хорошие моменты машины серии ASM:
4. Технический вид на ASM63:
5. Технические параметры ASM63:
0
0
Верхняя модель PHJ20 3 в 1 часа.
Верхняя модель PHJ20 3 в 1 часа.
A. Механический основной корпус PHJ20: верхняя гантри / механический базовый слой / сборочный блок / сварка
B. Сварная система:
C. Технические параметры PHJ20:
0
0
Symmetric Beam ZHJ18 Модель 3 в 1 Вертикальном сварке
Symmetric Beam ZHJ18 Модель 3 в 1 Вертикальном сварке
A. Краткое описание продукта на модели ZHJ18:
B. Техническое сравнение в серии PHJ и ZHJ:
C. Контроль качества на PHJ и ZHJ Series 3 в машине:
D. Технические параметры ZHJ18:
0
0
DX1530 Сварка
DX1530 Сварка
A. Прицел и широкое использование моделей DX15XX и DX12XX Обычное SIZ: обычные модели машины / использования / фонового
B. Структура и принцип работы традиционных моделей: общий принцип структуры/ работы/ фрезерное управление рабочей скоростью и дисплей
C. Основные единицы обычных моделей: Hiwin Heavy Duty Ball Hearing Точная гидерайная/ операционная панель/ защита на Guiderail/ Mechanical Main Frame/ Melling Head/ Smekrication/ Melling Cutter Head
D. Технические параметры стандартных моделей DX12XX и DX15XX

0
0
Средняя большая стальная конструкция DX3030
Средняя большая стальная конструкция DX3030
1. Общее введение на DX3030:
2. Структура DX3030: корпус машины / горизонтальный кровать / вертикальное столбцом / конец фрезерная карета / работа
3. Технические параметры DX3030:

0
0
Усовершенствованная функция управления HMI SXBJ-12
Усовершенствованная функция управления HMI SXBJ-12
A. Функция SXBJ-12:
B. Структура и основные единицы в SXBJ-12:
C. Система кормления стальной пластины в SXBJ-12:
D. Система электрического управления SXBJ-12:
E. Технические параметры SXBJ-12:


0
0
Машина с двойной головкой нагрузки масляного цилиндра.
Машина с двойной головкой нагрузки масляного цилиндра.
A. Специальность загрузки привода масляного цилиндра SXBJ-12:
B. Структура и принцип работы гидравлических единиц привода цилиндров:
C. Технические параметры SXBJ-12:
0
0
Пара головок SXBJ-18
Пара головок SXBJ-18
A. Схема на SXBJ-18:
B. Применение SXBJ-18:
C. Основные единицы SXBJ-18:
D. Технические параметры SXBJ-18:
0
0
Операция HMI MP23 Плоская сварка сварки сварки
Операция HMI MP23 Плоская сварка сварки сварки
A. Специальность и функция MP23: Эксплуатационный путь / функция
B. Структура, основные функциональные ячейки и принцип работы MP23: основные единицы/ принцип работы
C. Усовершенствованная техника и работа MP23: критическое ядро метод/ критические единицы/ двойной слой сварки/ зажим заготовки/ операция
D. Механические особенности MP23: основные корпус/ пластины зажимы во время сварки сварки/ входные и выходные конвейеры
E. Технические параметры MP23
0
0
MP20 до MP50 листовой металлической стальной пластинчатой сварки сварки сварки
MP20 до MP50 листовой металлической стальной пластинчатой сварки сварки сварки
A. Использование и отличное значение MP20 до MP50: использование/ спецификация/ материал металлической стальной пластины/ сценария сварки/ сценарий применения/ выгода от производительности, переменной стоимости и безопасной работы
B. Основные функциональные единицы: общая макет / пламя Тройной режущий факел / система сварки пилы / медная прокладка и сварка / блок сварки факела
C. Технические параметры MP20 до MP50
0
0
6 и 7 оси CNC-CP6/7-2000 ~ 3000/л.
6 и 7 оси CNC-CP6/7-2000 ~ 3000/л.
A. Применимый заготовка и применение CNC-CP6/ 7-2000 ~ 3000/ л: размеры заготовки и модели/ прикладные отрасли/ функции
B. Технические характеристики CNC-CP6/7-2000-3000/л: ось 6-й V и 7-й Вт ось/поворот факела
C. Основные единицы CNC-CP6/7-2000-3000/L: механическая система/Система электрического управления
D. Операция на CNC-CP6/ 7-2000-3000/ L: операционная станция/ генерация программы резки/ инструменты поддержки заготовки
E. Технические параметры CNC-CP6/7-2000-3000/L
0
0
Полуавтоматическая сварная сварная сварная машина среднего размера.
Полуавтоматическая сварная сварная сварная машина среднего размера.
A. Применение HB1800:
B. Использование и преимущества HB1800:
C. Пункеты снимают в полуавтоматической линии:
D. Технические параметры HB1800:
0
0
HB-серия высококачественная автоматическая сварка
HB-серия высококачественная автоматическая сварка
1. Преимущество автоматической линии серии HB:
2. макет:
3. Технические параметры:
0
0
LHA GANTRY TYPE H BEAM BEAR SAMEND ARC СВОЙСТВА
LHA GANTRY TYPE H BEAM BEAR SAMEND ARC СВОЙСТВА
A. Применение и характеристика LHA: обширное использование/ в технологии процесса/ функция/ большой с использованием тома
B. Структура и неравенство в LHA: количество сварки факела/ центральное управление LHAZ по сравнению с боковым контролем LHAC
C. Диапазон подачи LHA: механическое основное тело/ перемещение паттерна Параллельная железнодорожная/ пищевая сварочная система/ Система электрического управления/ Система трубопроводов/ запасные части
D. Операция блокировки в боковой контроле LHAC: зачем нуждаться в блокировке
E. Технические параметры серии LHA
0
0
LHC -движущийся консольная кантиля IH BEAM Trolley Saw Wearding Machine
LHC -движущийся консольная кантиля IH BEAM Trolley Saw Wearding Machine
A. Использование и применение LHC: функция/ рабочий сайт
B. Операция на LHC: Управление положениями положения сваркой факела / расходные материалы / ежедневное обслуживание
C. Технология процесса в LHC: 2 Сварные зоны / Движение основной троллейбусы / Скорость сварки / двойное движение в движении троллейбуса
D. Диапазон композиции и подачи LHC: механическая основная рама/ пила.
E. Технические параметры LHC



0
0
RT20 Гидравлический приводной балок стальной конструкции цепного вращающего оборудование
RT20 Гидравлический приводной балок стальной конструкции цепного вращающего оборудование
A. Использование и применение RT20:
B. Преимущества серии RT:
C. Технические параметры RT20:
D. Производительность и функция:
E. Операция:
F. Диапазон подачи на Wuxi Jack RT20:
0
0
Стационарная и подвижная коробка H Луч 90 °/ 180 ° Cart Cart
Стационарная и подвижная коробка H Луч 90 °/ 180 ° Cart Cart
A. Функция и применение 90 °/ 180 °: 90 °/ стационарные 180 °/ подвижные 180 °
B. Принцип работы 90 ° и 180 °: количество манипулятора/ рабочая зона 180 °/ режим работы 180 °
C. Композиция и работа 90 ° / 180 °: основные единицы / основные рабочие шаги
D. Сильные точки Wuxi Jack 90 ° / 180 °: кабели и масляные трубы / Гибкая работа / Угол угла.
E. используется на 90 °/ 180 °: установка/ форма применения/ форма работы
F. Технические параметры 90 °/ 180 °

0
0
CNC-CG6000 до CNC-CG10000
CNC-CG6000 до CNC-CG10000
A. Особенность масштабов и эксплуатации большой модели: процент обычных и крупных моделей/ объема и эксплуатационных характеристик крупных моделей
B. Использование и отличное значение крупных моделей: функция/ PUT в использовании/ двойной диск/ операция/ преимущества
C. Управление и приводные единицы из больших моделей: Система с ЧПУ и электрическим управлением/ Система сервопривода/ режущая факела.
D. Системы механической рамы и тепловой резки крупных моделей: дополнительные функции резки/ механические рамы/ кислородного топлива.
E. Технические параметры CNC-CG6000 для CNC-CG10000 Крупные модели
0
0
Основная конфигурация CG4000 Одно приводной стриптиз
Основная конфигурация CG4000 Одно приводной стриптиз
A. Использование и разработка фон: функция/ металлическая пластина, применимая для резки пламени
B. Спецификация и широкое использование CNC-CG4000: объем продаж № 1 модели CNC-CG4000 на модели CNC-CG4000 / Применение CNC-CG4000
C. Основные единицы и расположение в CNC-CG4000: механическая система, ее единицы для вождения и трансмиссии/ Система резания теплового газа/ Система электрического управления/ расположение основных единиц
D. Технические параметры CNC-CG4000
0
0

Блоги о машинах для сборки балок IH и машинах для прихваточной сварки

Дом

Дом Товары О нас НИОКР Настройка Часто задаваемые вопросы Блог Свяжитесь с нами

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
support@WXJACK.com
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号： 苏ICP备13045244号-1
