A. Тема этой страницы, посвященная машине для сборки двутавровой балки Wuxi JACK:

1. Эта тематическая страница предназначена для изучения технических сильных сторон машины Wuxi JACK Z15/ Z18/ Z20 T Beam H-балки для сборки и прихваточной сварки., чтобы вы могли быстро получить представление об этом передовом продукте, который используется в качестве первого набора центральных машин на линии по производству балок IH;

2. Использование машины для сборки Т-образной балки и машины для прихваточной сварки:

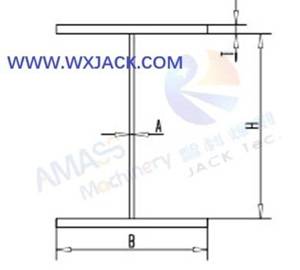

1) Функция: Как следует из названия, это автоматическое ходовое оборудование для сборки стальных полосовых листов сначала в Т-образную, а затем в двутавровую балку, а также для усиления собранных TH-балок с помощью CO.₂ шовная сварка (прихватка);

2) Бизнес-примеры машины для сборки двутавровой балки Wuxi JACK T Beam:

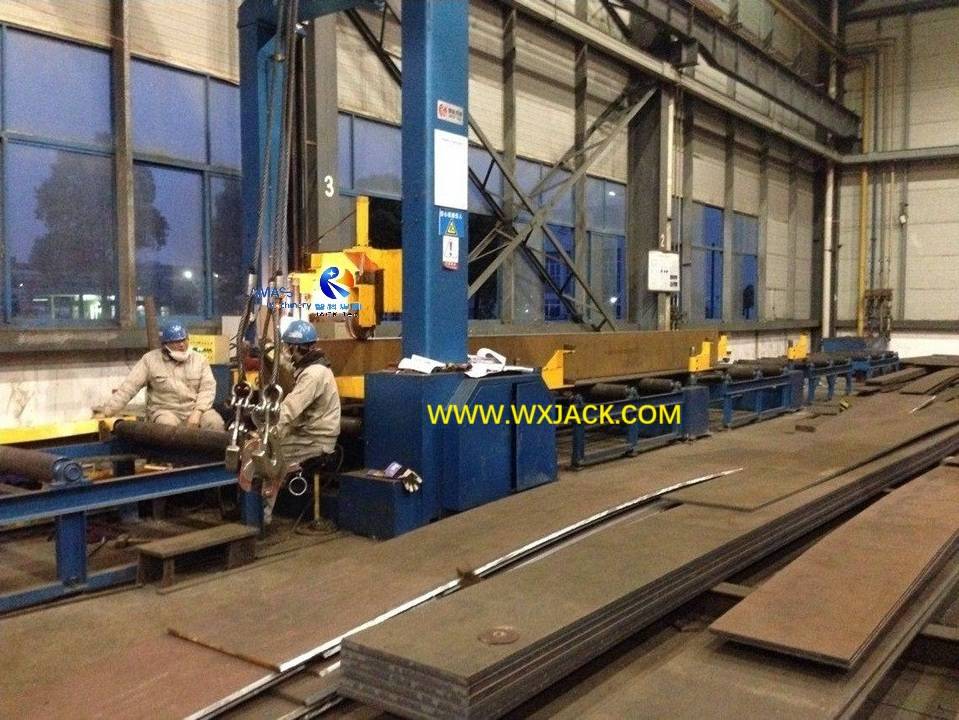

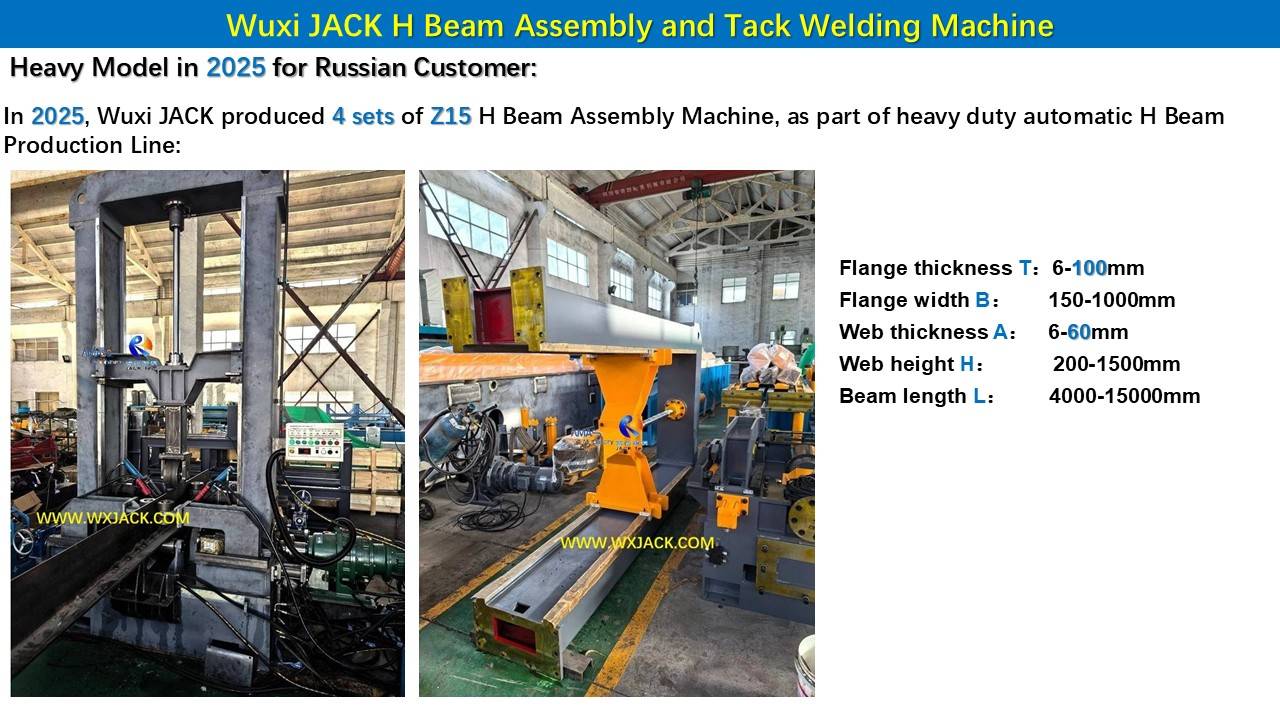

а) Баннер этой страницы отражает комплект машины для сборки и прихваточной сварки двутавровых балок Z15, развернутой на BOL (начало линии) экспортируемой в Россию автоматической линии по производству двутавровых балок Wuxi JACK HB1500;

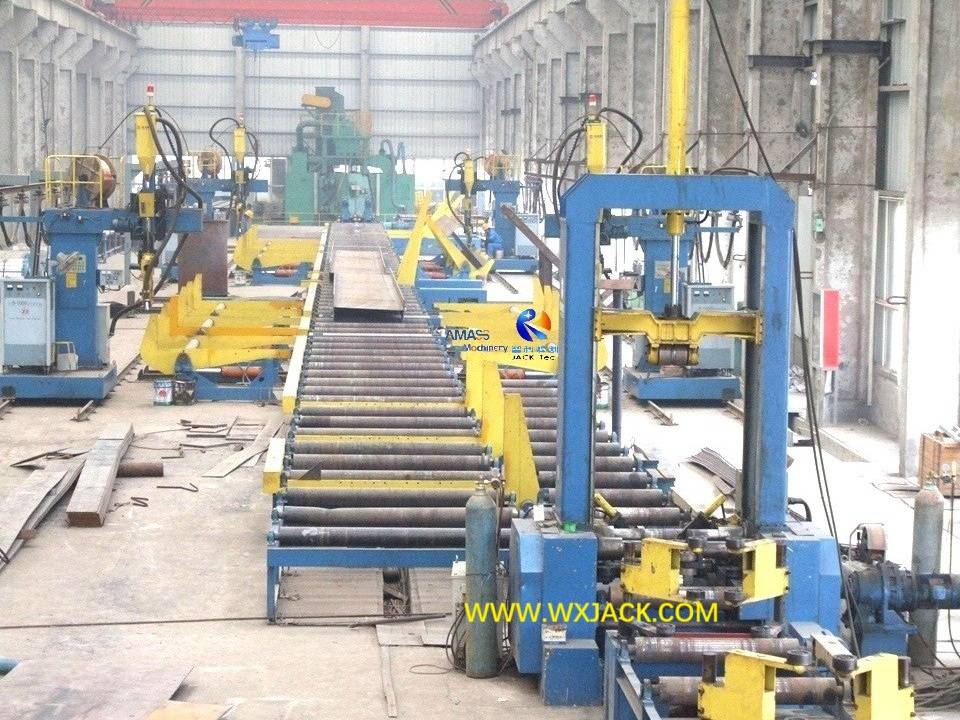

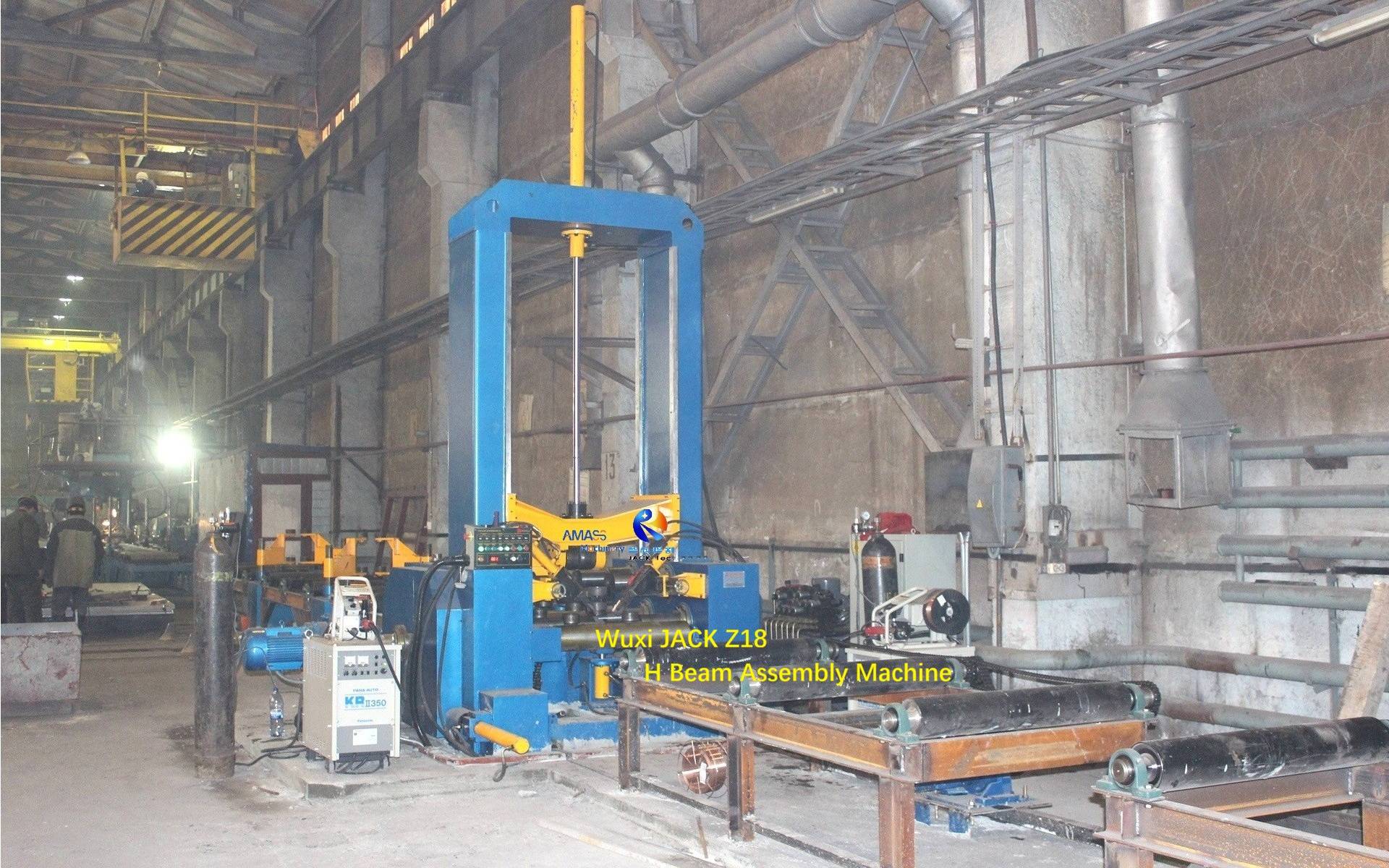

б) Площадка установки для сборки и прихваточной сварки двутавровой балки Wuxi JACK Z20 T Beam, производящая собранную тавровую балку: (Рисунок 1)

Рис.1 Станок для сборки балок TIH 26

3) Важность машины для сборки Т-образной балки серии Z:

а) Это первый комплект центрального оборудования на линии по производству балок IH, «самый сложный» с точки зрения механической конструкции и логики работы:

б) Его производительность напрямую определяет общий уровень производительности всей линии по производству двутавровых балок;

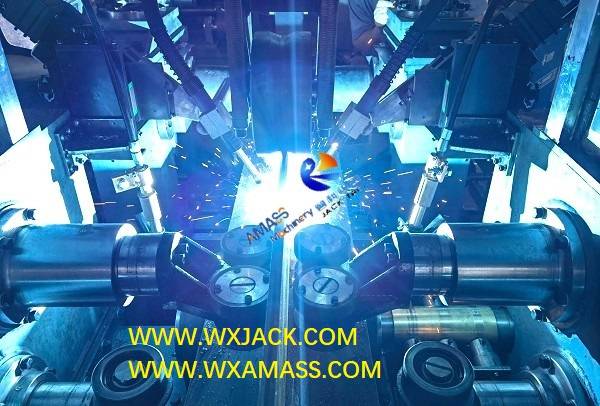

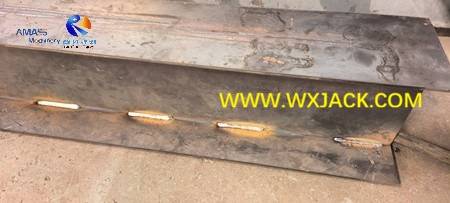

4) Сборка и СО₂ Прихваточная сварка на машине для сборки двутавровой балки Wuxi JACK T Beam: (Рис.2)

Рис. 2 Машина для сборки и прихваточной сварки Т-образной балки H-образной балки 89- IMG_20210704_093309

B. Для углубленного изучения технических деталей машины для сборки двутавровой балки Wuxi JACK и машины для прихваточной сварки,

Посетите тематические веб-страницы продуктов:

1. Машина для сборки двутавровой балки;

2. Оборудование линии по производству двутавровых балок;

3. Линия по производству двутавровых балок

Посмотреть больше

C. Технический вид машины Wuxi JACK T Beam H для сборки и прихваточной сварки:

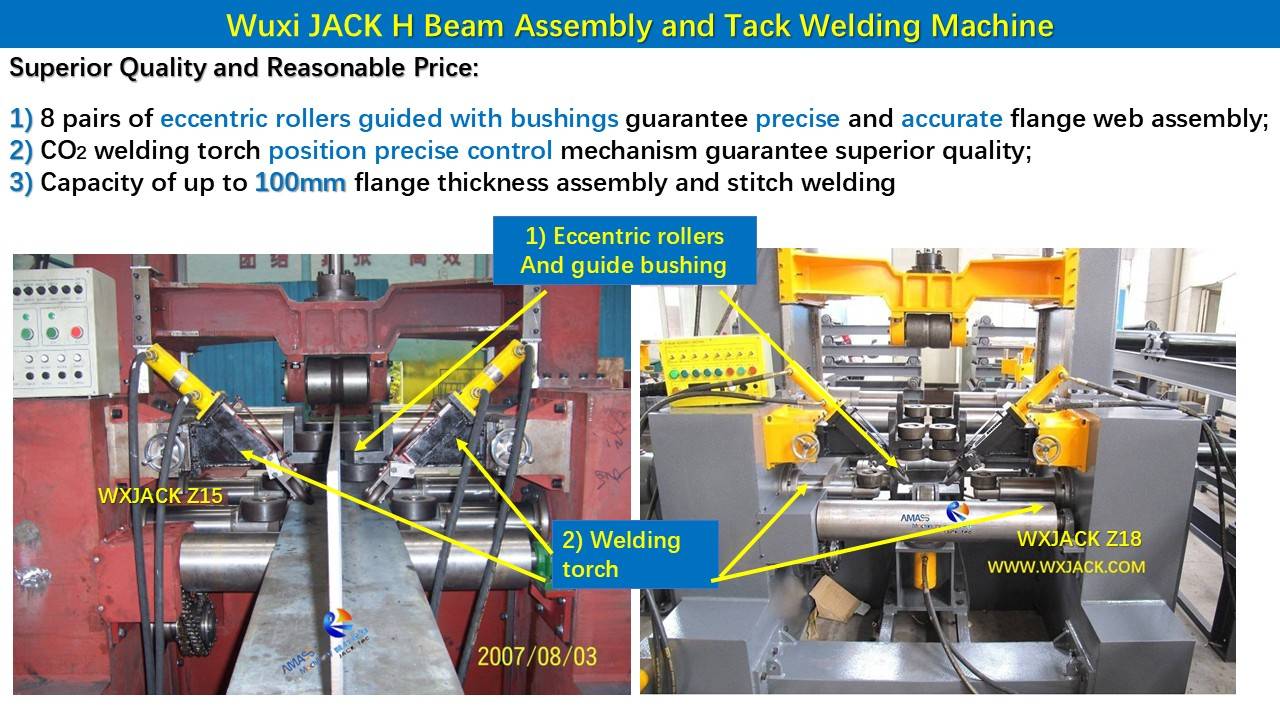

Слайды 1: Высоконадежная и точная центральная функция машины для сборки двутавровой балки:

1. Две основные функции машины для сборки двутавровой балки:

1) Сборка: Установка стальных полос в Т-образную и двутавровую балку, выравнивание их по центру в точном положении;
2) Стежковая сварка: Чтобы предотвратить развал собранной T-образной балки H-балки, внедрите CO₂ сварка на заготовке;

2. Высокое качество и эффективность работы машины для сборки двутавровой балки Wuxi JACK T Beam и машины для прихваточной сварки:

На этой странице слайдов подробно описано, как машина для сборки тавровых балок и двутавровых балок выполняет две вышеуказанные основные функции:

1) Сборочная единица машины для сборки двутавровой балки:

а) Сборка: Имеется 8 пар симметрично расположенных выравнивающих роликов, которые используются для приведения и фиксации фланцев и стенки в правильном положении;
б) Привод: Чтобы полностью гарантировать плотный и надежный зажим заготовки на станке для сборки Т-образной балки, движение этих выравнивающих роликов приводится в движение гидравлическими масляными цилиндрами и направляется высокоточными втулками;
в) Точный контроль: Все эти выравнивающие ролики имеют эксцентриковый тип и имеют возможность плавной регулировки, обеспечивая наиболее точную установку на машине для сборки Т-образной балки и H-балки;

2) Стежковая сварка на машине для сборки Т-образной балки и прихваточной сварки:

а) Сварочные горелки: Как показано на этом слайде, в одном комплекте машины для сборки тавровых балок есть 2 комплекта CO.₂ сварочная горелка с зеркальной установкой под углом 45° для одновременной сварки двух швов;
б) Контроль положения: Положение этих двух сварочных горелок можно точно отрегулировать в соответствии со спецификациями изготовленной двутавровой балки на машине для сборки двутавровой балки с помощью маховиков и точных линейных направляющих на поперечных направляющих на ее задней стороне.

1 Машина для сборки балок и прихваточной сварки TH 8

Посмотреть больше

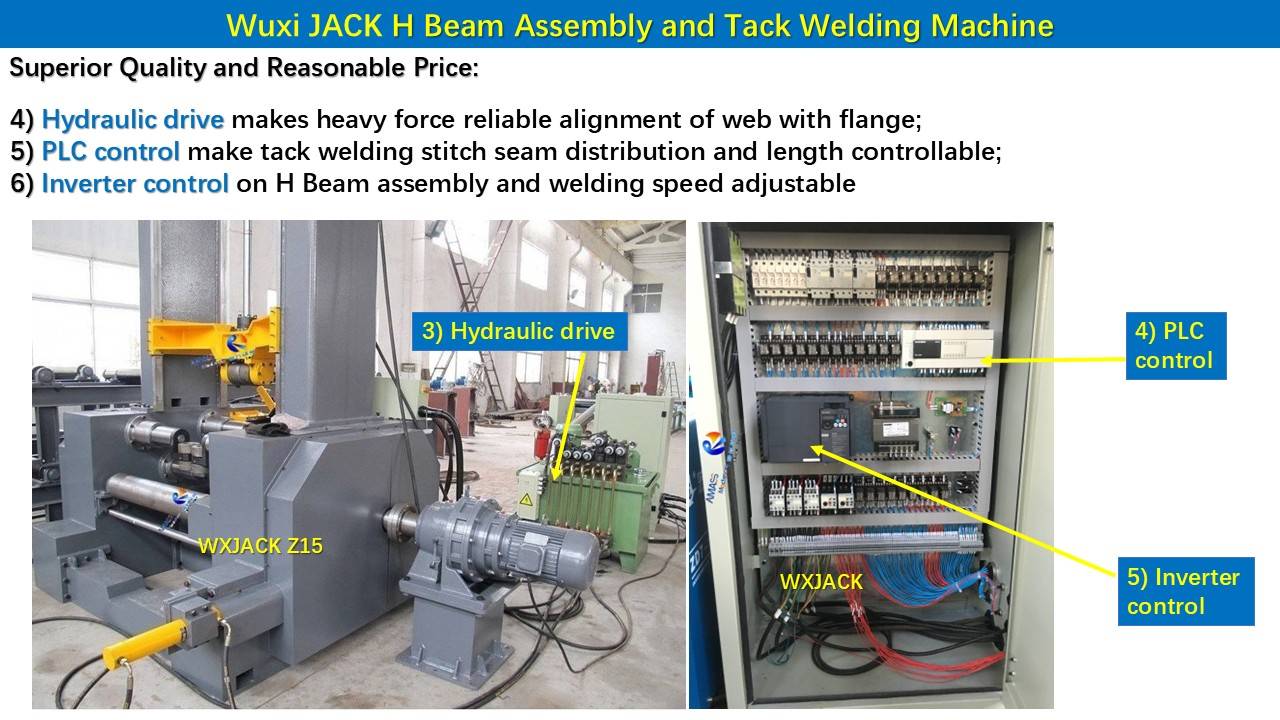

Слайды 2: Мощные функциональные опорные элементы в машине для сборки двутавровой балки Wuxi JACK T Beam и машине для прихваточной сварки:

Успешное выполнение основных задач в машине для сборки двутавровых балок невозможно без поддержки со стороны функциональных вспомогательных элементов.И эта страница слайдов предназначена для обсуждения этой темы:

1. Гидравлическая система в машине для сборки двутавровой балки:

1) Цель вождения: Как упоминалось ранее, чтобы гарантировать достаточную движущую силу, сборка полки и стенки в машине для сборки тавровых балок и H-балок осуществляется с помощью гидравлических масляных цилиндров;
2) Состав: Гидравлическая система машины для сборки двутавровой балки имеет независимую масляную насосную станцию с хорошей радиацией, как показано на левой фотографии на этой странице слайдов;
3) Действующие элементы: Фильтры тонкой очистки на маслонасосной станции обеспечивают долгосрочную надежную работу электромагнитных клапанов, которые являются важными рабочими элементами в гидравлической системе машины для сборки двутавровой балки;

2. Управление ПЛК в машине сборки двутавровой балки:

1) Уникальность: Машина для сборки двутавровых балок является единственным оборудованием на линии по производству двутавровых балок, электрическая система управления которой оснащена ПЛК (программируемым логическим контроллером) из-за относительно сложной логики управления;
2) Функция ПЛК: Под контролем ПЛК длина и интервал сварного шва, подаваемого от машины для сборки двутавровых балок, может быть настроен клиентами на основе требований технологического процесса изготовления двутавровых балок на линии по производству двутавровых балок;

3. Инверторное управление VF рабочей скоростью агрегата Т-образной балки и машины для прихваточной сварки:

1. Цель: Чтобы иметь точное и плавное управление сборкой/прихваткой/и отправкой заготовки,
2) Точное управление: Рабочая скорость машины для сборки двутавровых балок на линии производства балок IH точно и непрерывно контролируется инвертором переменного тока (VF: привод с регулируемой частотой) и отображается в реальном времени в цифровой форме на панели управления машины.

2 Машина для сборки балок и прихваточной сварки 9

Посмотреть больше

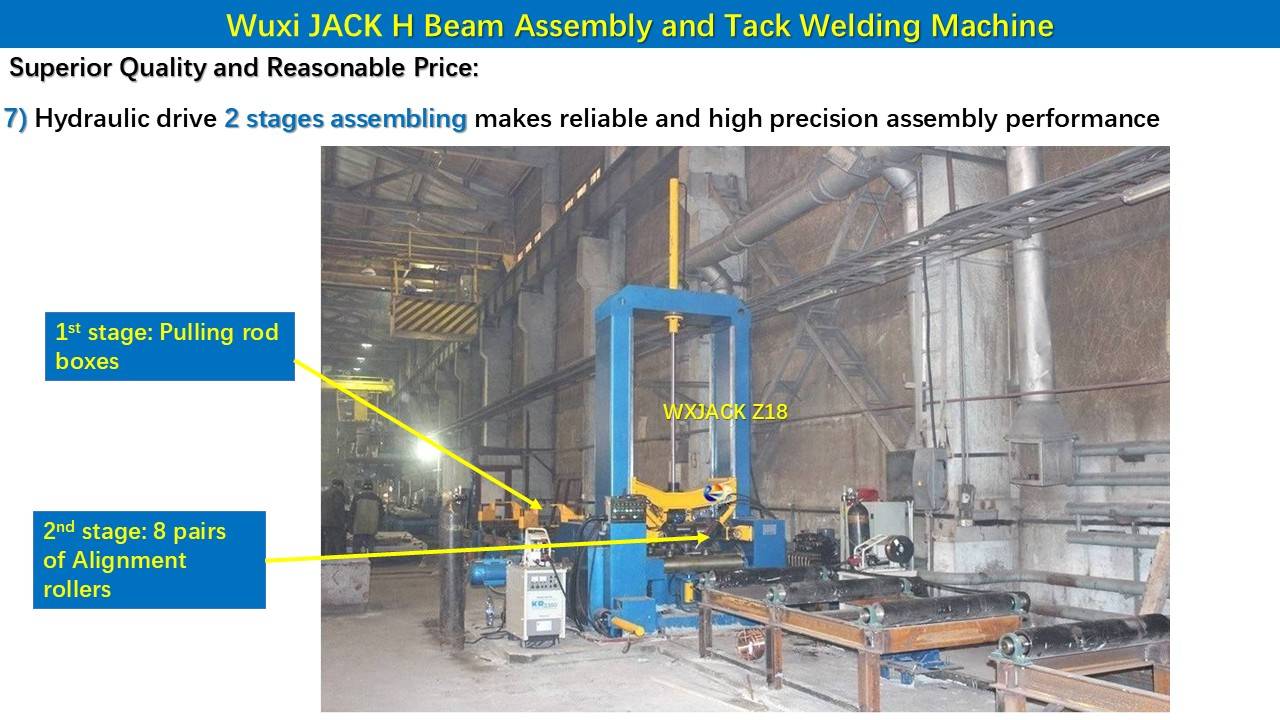

Слайды 3: Надежная и точная двухэтапная сборочная машина для сборки двутавровой балки Wuxi JACK T Beam:

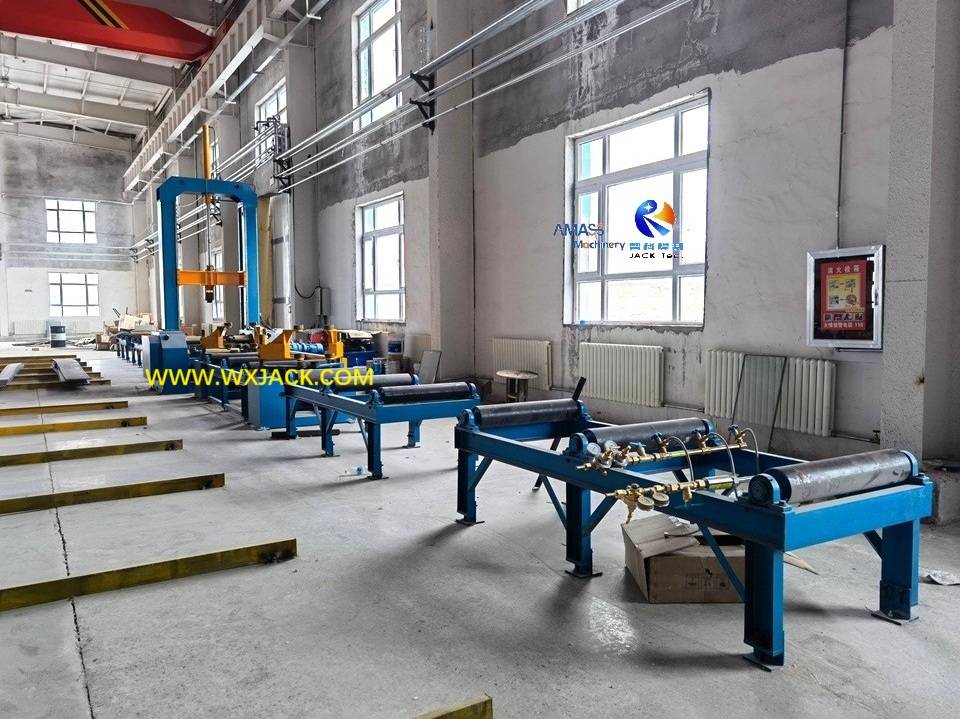

1. На этой странице слайдов представлен панорамный вид. на рабочей зоне машины для сборки и прихваточной сварки тавровой балки, двутавровой балки;
2. Входной конвейер находится на левой задней стороне основной рамы; Выходной конвейер справа спереди;
3. Необходимость двухэтапной сборки: Как видно из фотографии на этом слайде, учитывая большую длину заготовок и, соответственно, зону сборки на станке для сборки тавровых балок и H-балок, описанный выше одиночный этап точной сборки недостаточен для надежного соединения полки со стенкой. По этой причине:

4. Машина для сборки двутавровой балки имеет двойной механизм обеспечения «двухэтапной сборки»:

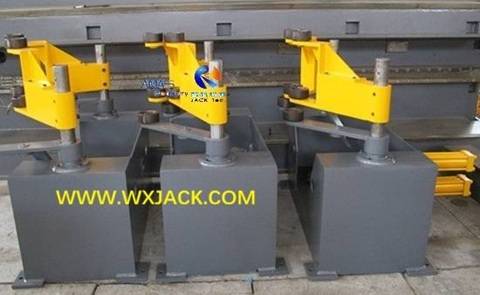

1) Положение установки: На слайдах показано, что вдоль входного конвейера машины для сборки двутавровой балки через равные промежутки установлены три пары коробок с тягами желтого цвета для выполнения предварительного позиционирования и зажима полок со стенкой;
2) Путь вождения: Как и ролики точного выравнивания центральной зоны, эти тяговые коробки также приводятся в движение гидравлическими масляными цилиндрами, что обеспечивает необходимую большую и надежную движущую силу;

3) Тяговые коробки с гидравлическим приводом (манипуляторы), работающие в качестве первого этапа сборки, на машине для сборки двутавровой балки Wuxi JACK T Beam: (Рис.3)

Рис.3 Машина для сборки тавровой балки H-образной балки 1- IMG_5582

3 Машина для сборки балок и прихваточной сварки 10

Посмотреть больше

Слайды 4: Плавное/сильное усилие и точное направление прижимного ролика вниз в машине для сварки двутавровой балки Wuxi JACK в сборе и машине для прихваточной сварки:

1. Роль Ассамблеи: Как мы знаем, во время работы машины для сборки и прихваточной сварки Т-образной балки, детали Т-образной балки находятся в положении вертикальной ориентации.Таким образом, его надежное и точное позиционирование имеет жизненно важное значение для обеспечения высокого стандарта сборки;

2. Способ реализации: Эта работа выполняется с помощью верхнего прижимного ролика с ходом вниз, который установлен в механическую U-образную раму машины для сборки двутавровых балок и перемещается вниз для надежного удержания заготовок. как указано на двух фотографиях этих слайдов;

3. Мощное вождение и плавное управление: Как показано на этой странице слайдов, в машине для сборки и прихваточной сварки Т-образной балки движение вниз этого прижимного ролика также приводится в движение гидравлическими масляными цилиндрами и направляется точной линейной направляющей, что полностью гарантирует его надежное и плавное движение.

Посмотреть больше
