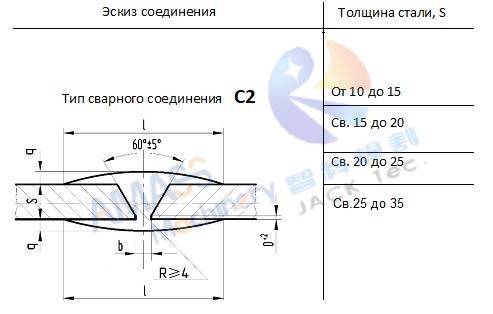

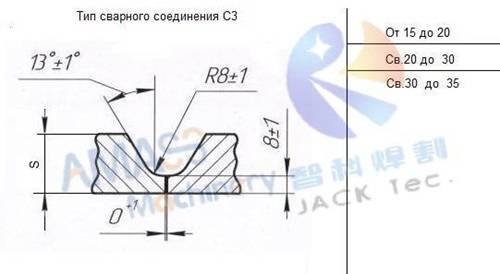

Готовые сварочные канавки на верхней, прямой и нижней кромках кромкофрезерного станка Wuxi JACK:

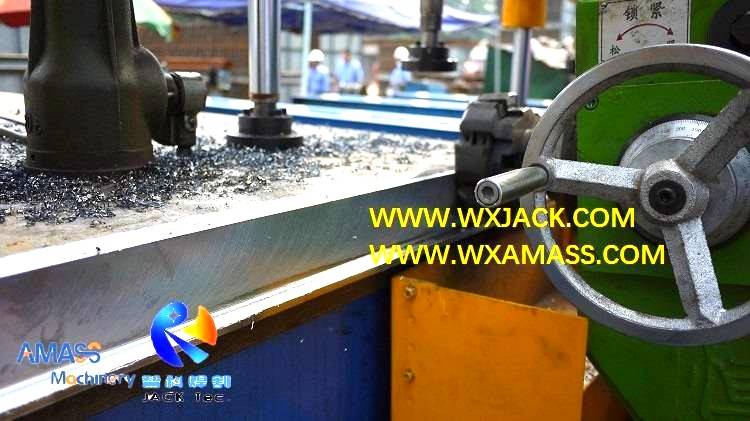

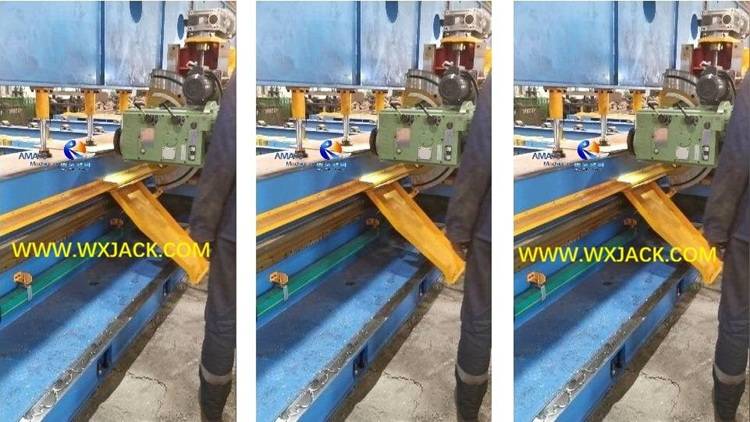

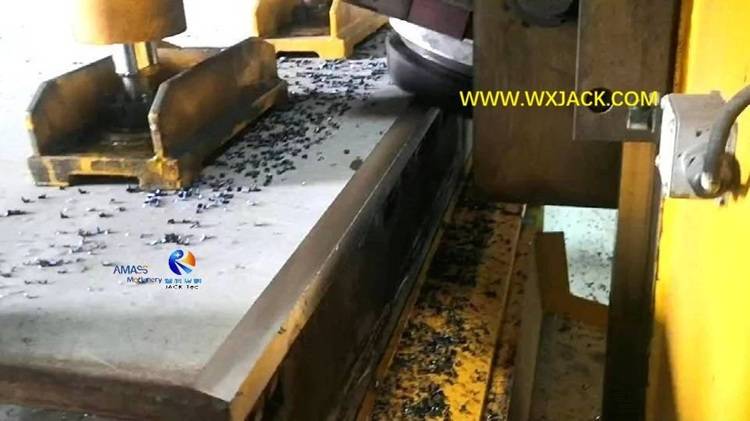

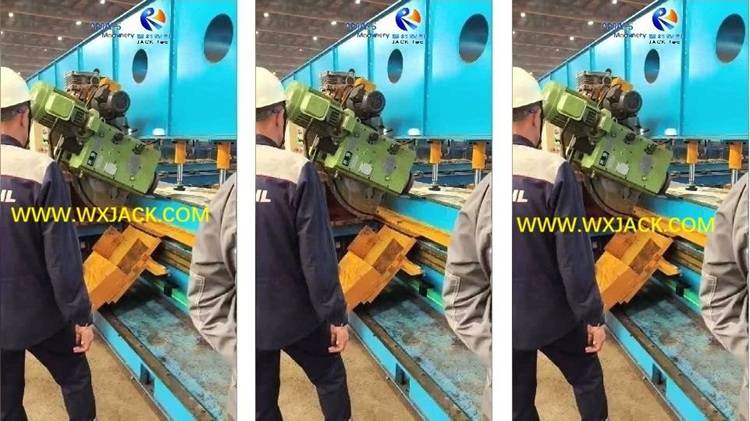

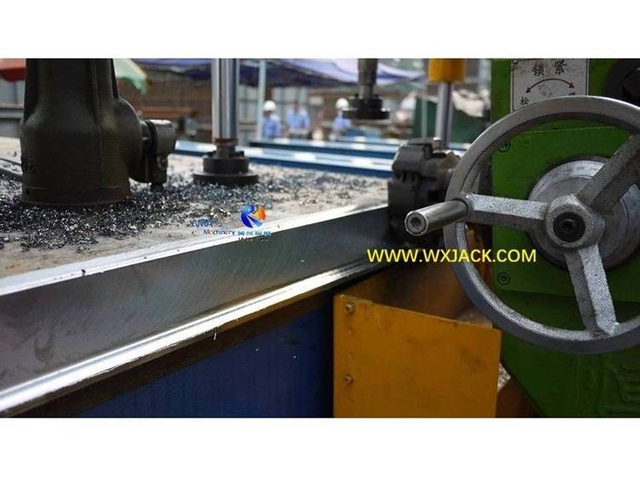

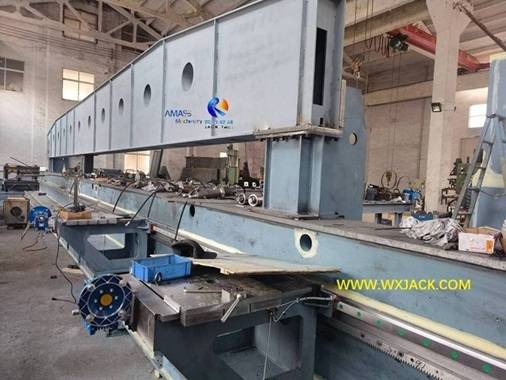

Рабочий момент кромкофрезерного станка Wuxi JACK

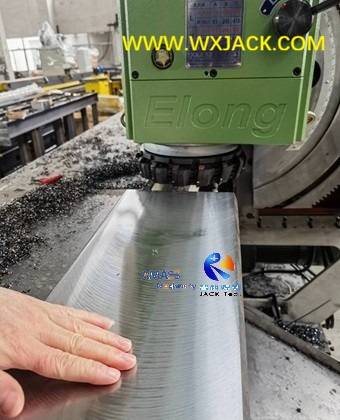

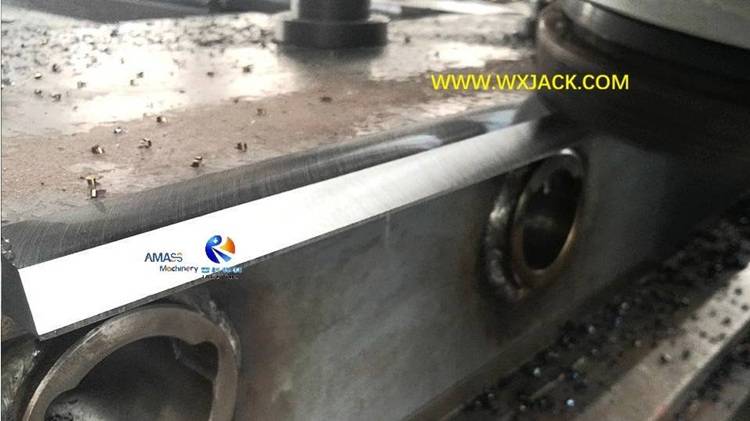

Пролистываемые слева фотографии: Качество готовой фаски, выполненное кромкофрезерным станком Wuxi JACK.
На что нужно обратить внимание при выборе комплекта фрезерных станков для кромок листового металла?
1) Это определяет макс.действительный горизонтальный рабочий ход кромкофрезерного станка (станка для снятия фаски);
2) Например, модель XBJ-9 означает, что концевой фрезерный станок имеет возможность фрезерования кромок листового металла с макс.общая длина 9000 мм, либо на одном листе листового металла, либо на нескольких кусках стальных листов, скрепленных в ряд;
1) Фрезерный станок с одной головкой: Для готовых сварочных канавок на заготовке необходимо сделать фаски только на верхней кромке или на рабочих деталях сделать фаску как по верхней, так и по нижней кромке? Пожалуйста, проверьте фотографии слева, чтобы отличить. Если единственным или большинством условий является скашивание фаски по верхней кромке, то кромкофрезерный станок с одной головкой серии XBJ является подходящим выбором;
2) Фрезерный станок с двойной головкой: Если необходимы фаски как на верхней, так и на нижней кромке, то фрезерный станок для кромок листовой стали с двойной головкой серии SXBJ лучше подойдет для вашего состояния;

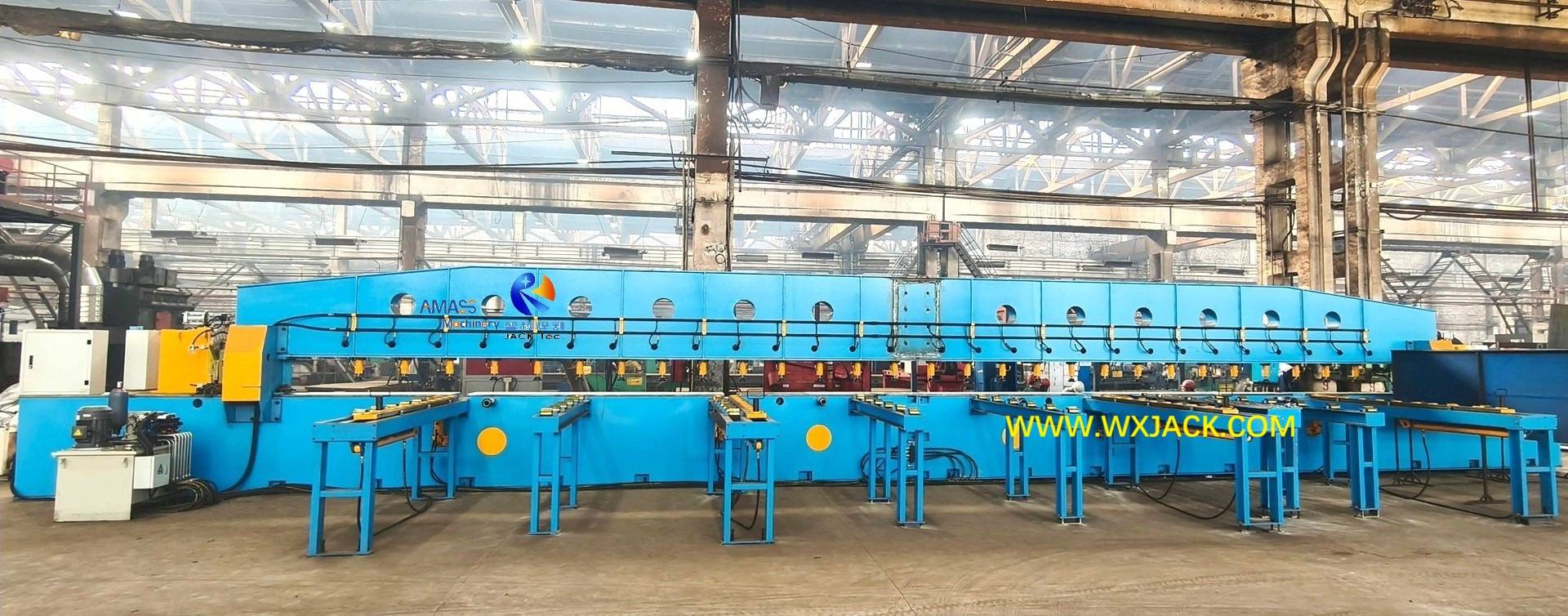

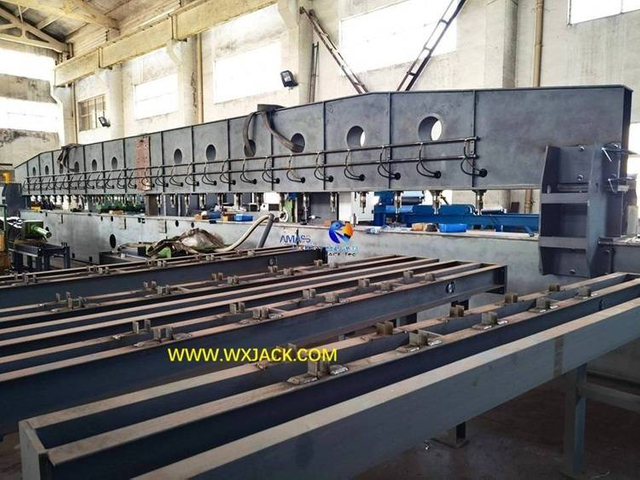

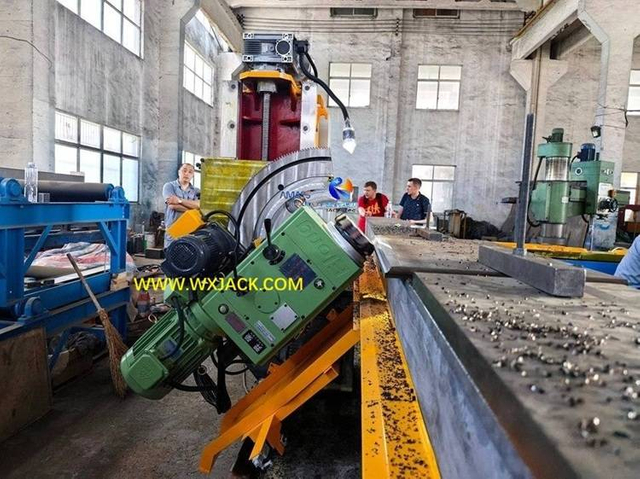

3) Фрезерный станок с длинным ходом: Между тем, предположим, что требуемая длина фрезерования кромок превышает 9000 мм, например, длина 15 000 мм, тогда, даже если задействованы только фаски верхней кромки, мы предлагаем клиентам выбрать кромкофрезерный станок с двумя головками.Это считается выходом за пределы продуктивности.
Приведенные выше первый и второй вопросы, а также ответы на них составляют базовый каркас комплекта кромкофрезерного станка (станка для снятия фаски) для клиента;
На основании этого клиенты могут указать ваши конкретные требования, такие как:
1) Ожидаемый диапазон углов фрезерования торцевого лезвия.Настройка по умолчанию для кромкофрезерного станка листовой пластины составляет 0°~45° для снятия фаски по верхнему краю и ~45°~0° для снятия фаски по нижнему краю;В особых случаях мы можем изготовить для клиентов индивидуальный диапазон концевых фрез ~45°~+45° или 0°~80°;

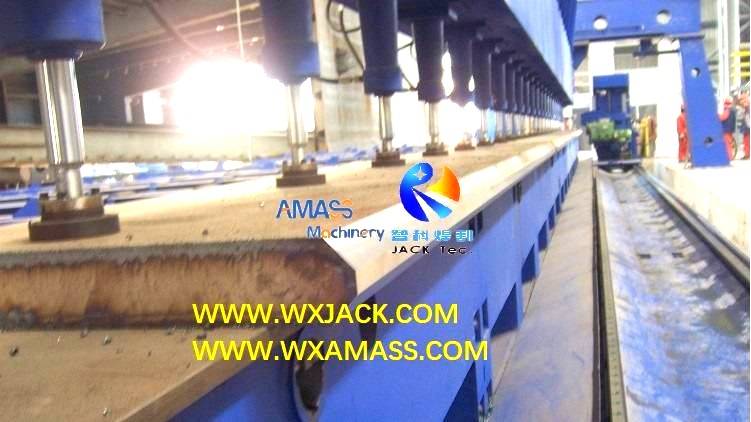

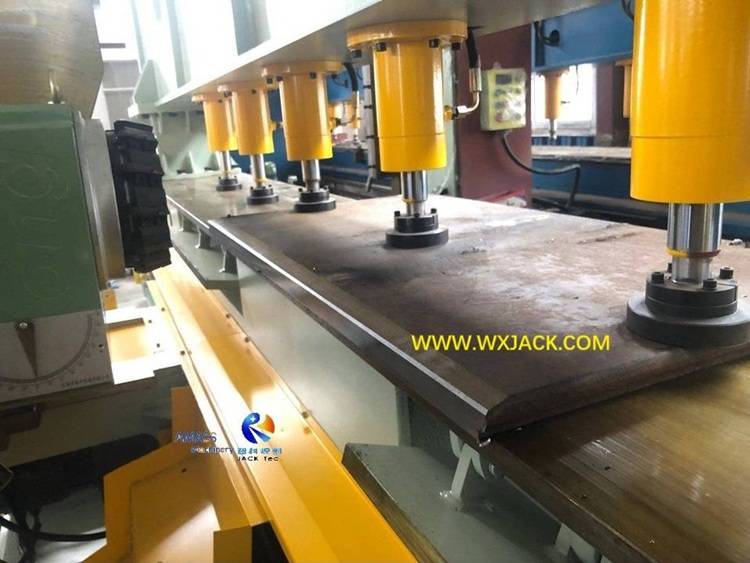

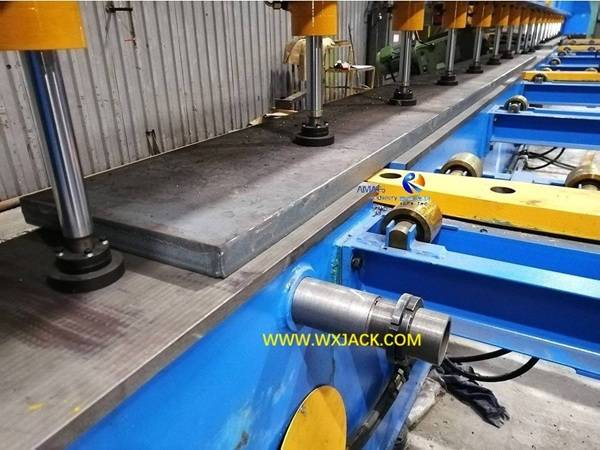

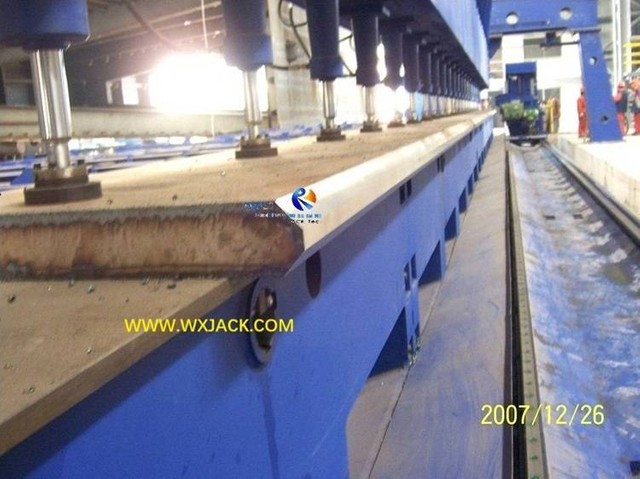

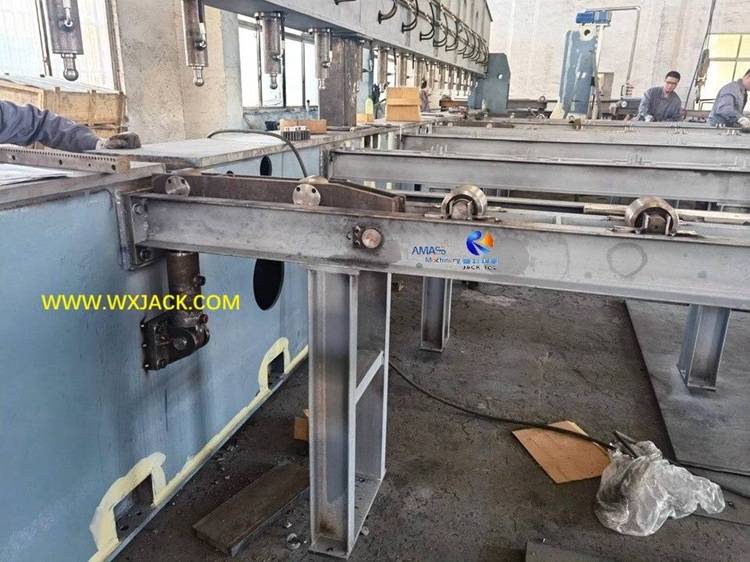

2) Гидравлический масляный цилиндр действует как блок обработки заготовок. Это особенно полезная рабочая ячейка в кромкофрезерном станке, когда стальные пластины, с которых нужно снять фаску, большие, толстые и тяжелые, до десятков тонн;

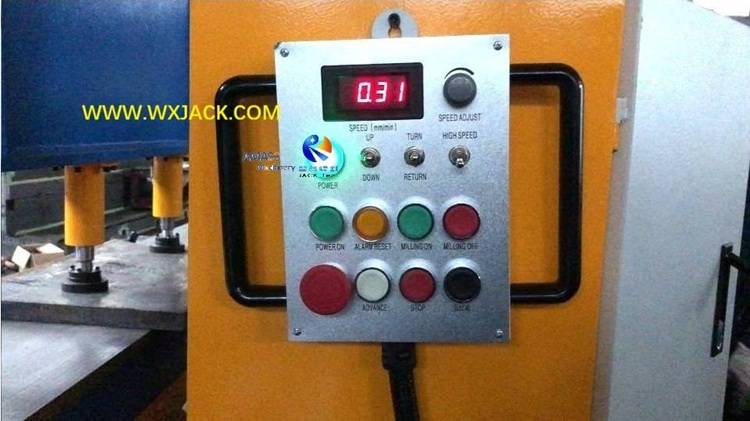

3) HMI (человеко-машинный интерфейс) для точного управления процессом фрезерования кромок в режиме реального времени. на станке для снятия фаски.
Для справки: Специальные веб-страницы, посвященные рабочему видео фрезерного станка для кромок листовой стали Wuxi JACK:

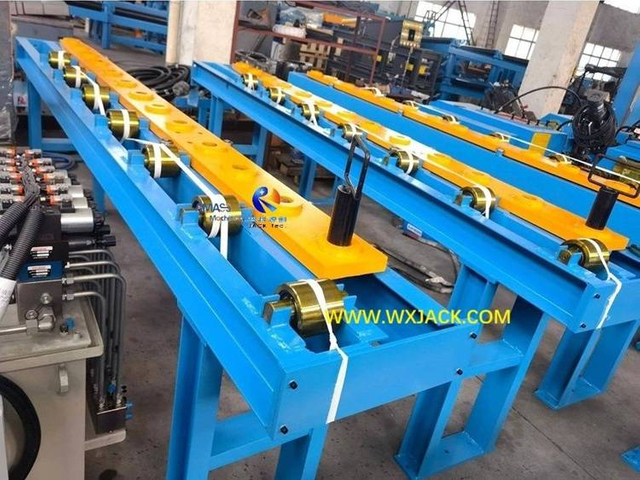

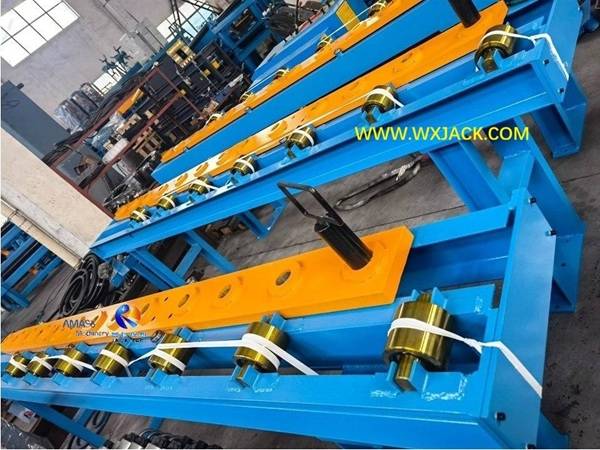

Почему система перемещения заготовок с гидравлическим приводом так полезна для клиентов при работе с кромкофрезерным станком?
1) Устраните скрытый риск: Причина внедрения этого устройства в концевой фрезерный станок (станок для снятия фаски) заключается в следующем: как мы знаем, пластина из углеродистой стали, подлежащая снятию фаски, обычно имеет большой размер и тяжелый вес, для перемещения которого не только требуется совместная работа нескольких человек, но и трудоёмко и опасно вставлять и вытаскивать из кромкофрезерного станка вручную;
2) Безопасный, надежный и высокая эффективность: Теперь, благодаря этой мощной системе толкания и вытягивания заготовок с мощным гидравлическим приводом, вся погрузка и выгрузка материала из кромкофрезерного станка Wuxi JACK может выполняться автоматически с помощью привода масляного цилиндра;
3) Выгода для клиентов: Это может не только сэкономить трудозатраты на работе с кромкофрезерным станком, сократить дополнительные работы, не добавляющие добавленной стоимости, но также устранить самый большой скрытый риск безопасности во время работы концевого фрезерного станка (станка для снятия фаски).
Почему эта функция настройки ЧМИ делает управление рабочим процессом кромкофрезерного станка намного лучше?
Держу пари, Это вторая эксклюзивная и мощная функция фрезерного станка для кромки листовой стали Wuxi JACK (станок для снятия фаски)..Почему это важно?

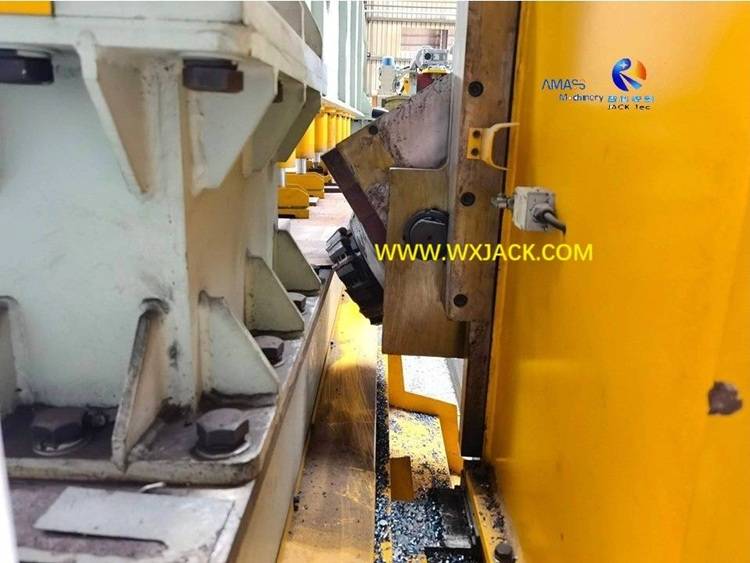

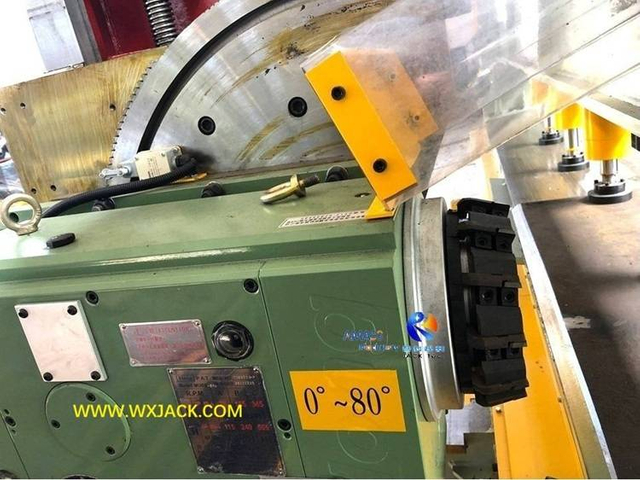

1) Угол фрезерования: Во время работы концевого фрезерного станка (станка для снятия фасок) угол наклона фрезерной головки определяет конечный угол скоса кромки заготовки: 0° ~ +45°, 0° ~ +80°, -45° ~ 0°, -45. ° ~ +45°… Что угодно;

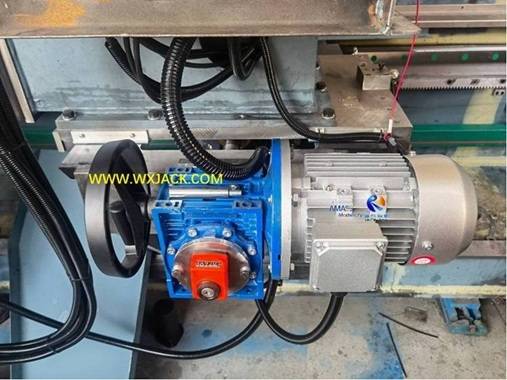

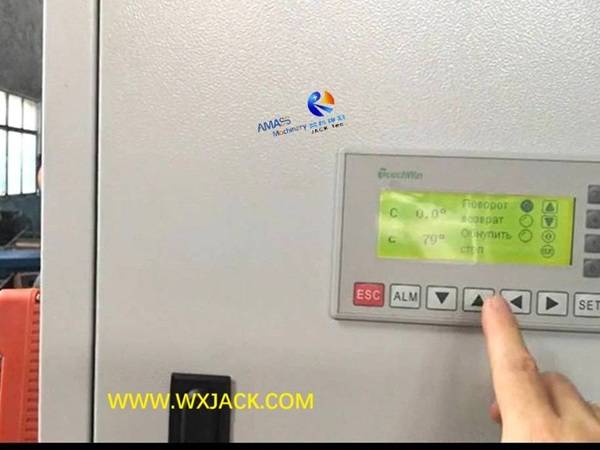

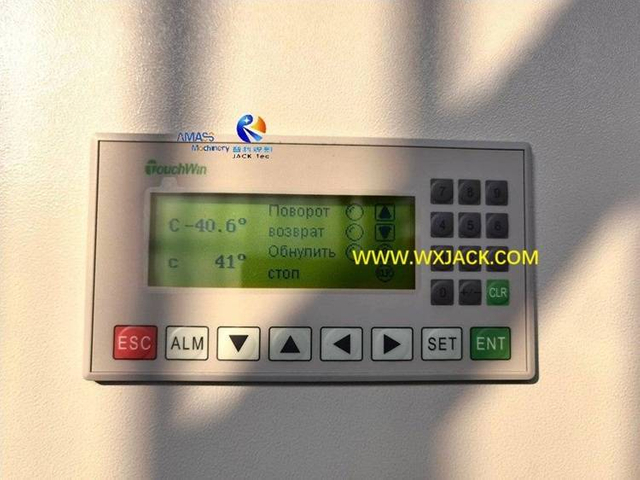

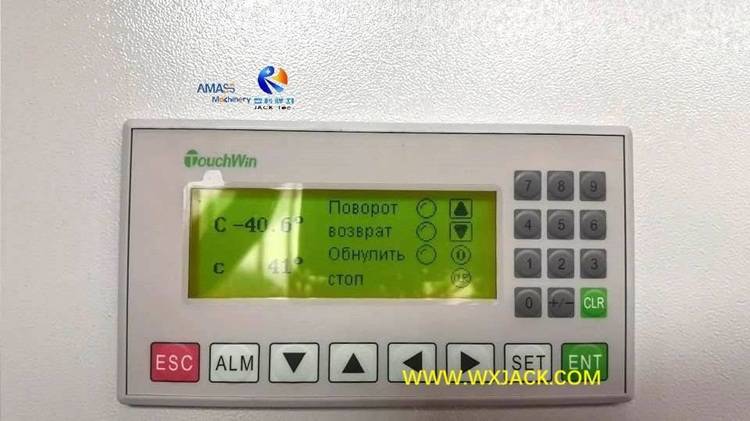

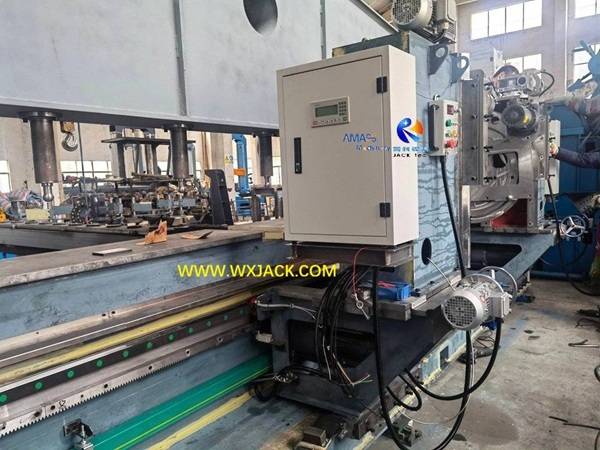

2) Простое управление: С помощью сенсорного экрана на HMI (человеко-машинный интерфейс), установленном в дверце панели управления кромкофрезерным станком, просто введите целевой угол наклона, фрезерная головка автоматически повернется в заданное угловое положение под действием привода двигателя;
3) Отображение в реальном времени: Между тем, в верхней части фрезерной головки имеется цифровой дисплей, мгновенно показывающий угловое положение фрезерной головки в реальном времени в течение всего процесса ее наклона.Это дает интуитивно понятный контроль над рабочим процессом концевого фрезерного станка;
4) Ценность для клиентов: Все эти функции обеспечивают максимально удобное и максимально точное управление процессом работы кромкофрезерного станка.Для сравнения: традиционная ручная работа по повороту фрезерной головки перед этапом снятия фаски с проверкой ее на глаз, которая не только отнимает много времени, но и является неточной, может быть заменена и модернизирована до этой сложной работы на кромкофрезерном станке Wuxi JACK (станок для снятия фасок с пластинами). ).

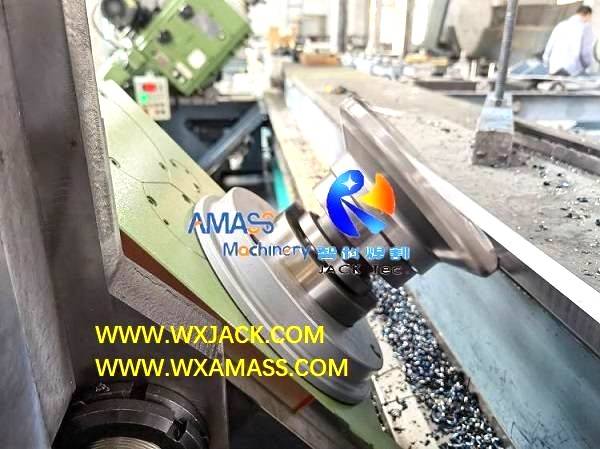

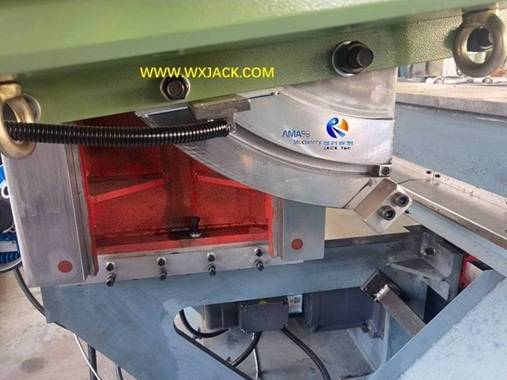

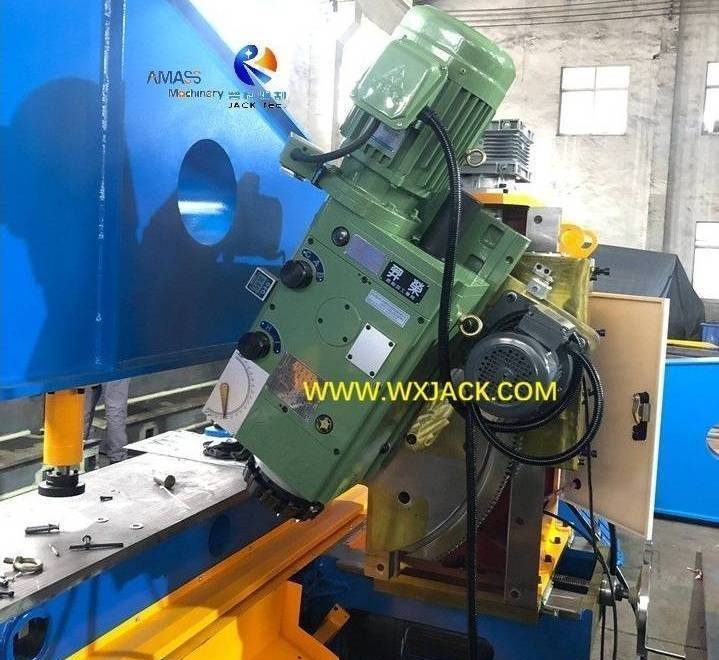

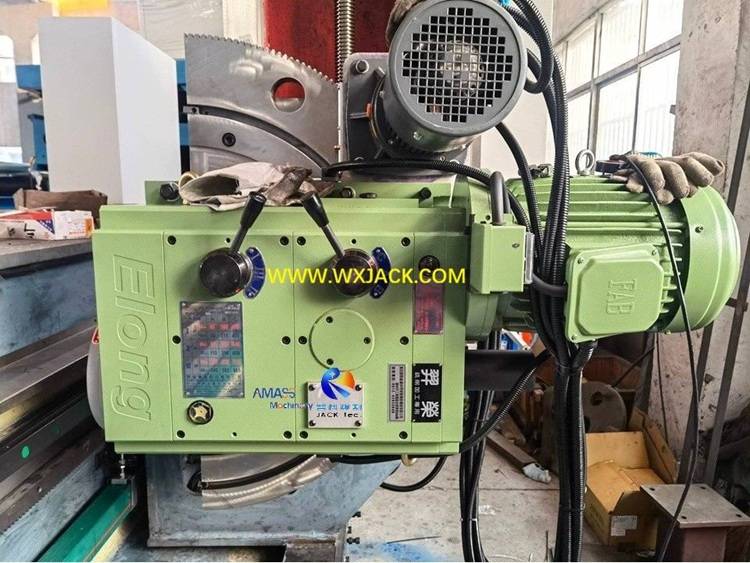

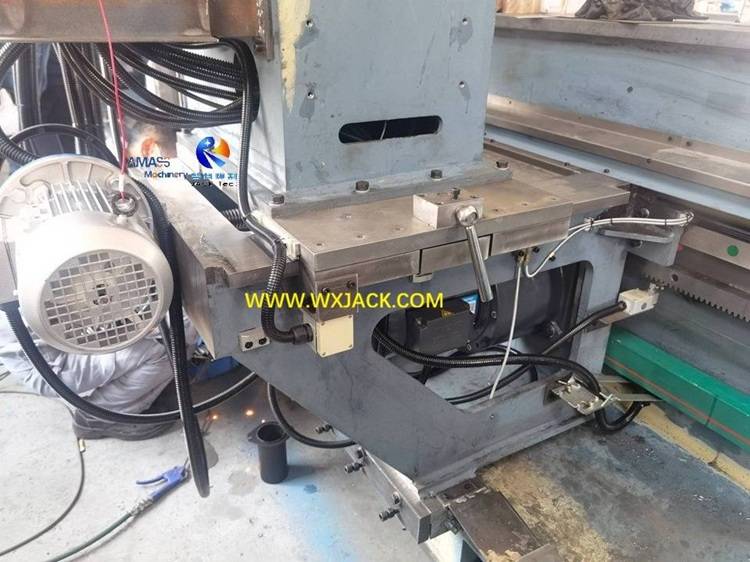

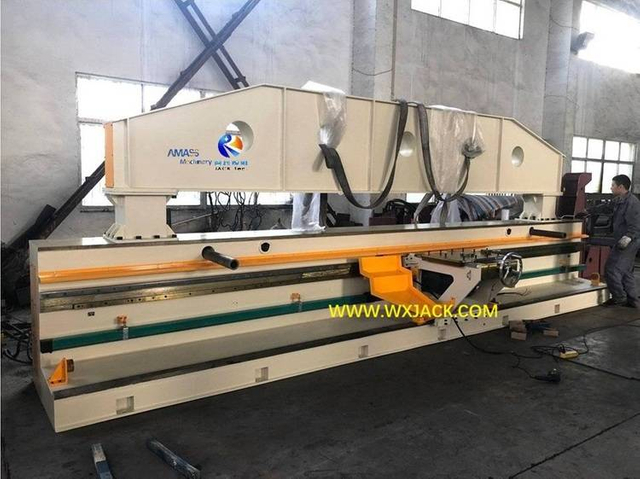

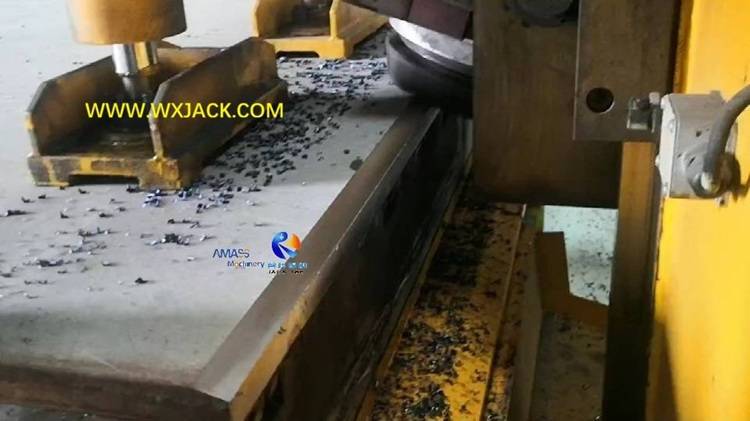

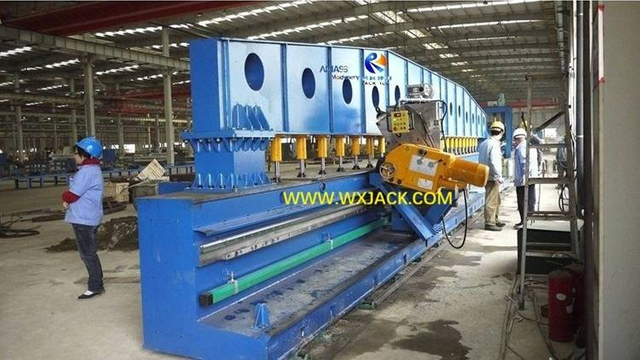

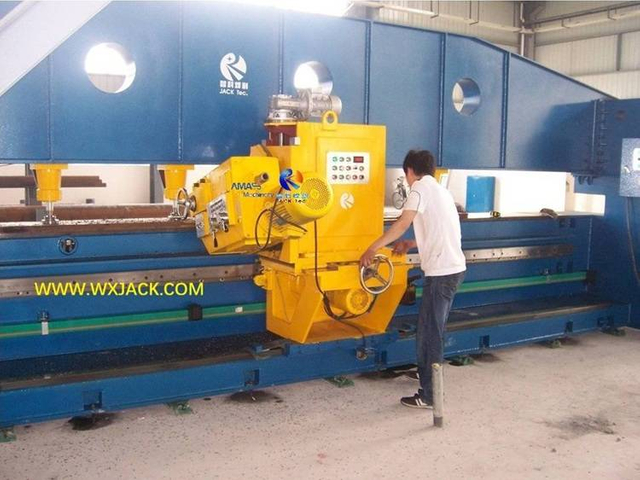

1) Левая рука 1ул. и 2nd фото показать ориентацию установки фрезерной головки на одноголовочном концевом фрезерном станке, предназначенном для выполнения фасок по верхним и прямым кромкам листового металла;

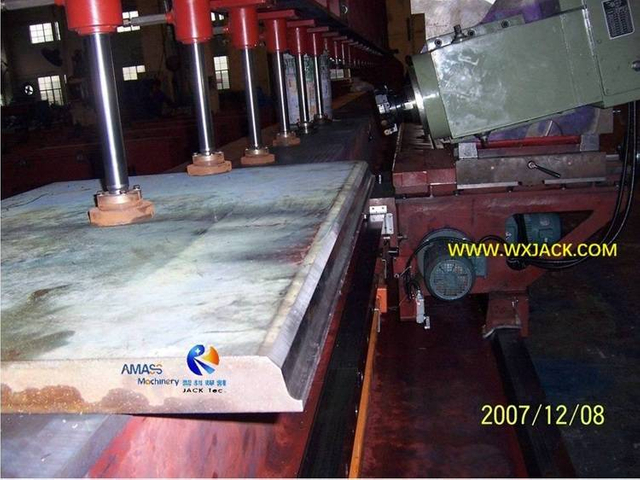

2) Левая рука 3р-д Фото покажите кусок готовой заготовки, полученной от одноголовочного фрезерного станка для кромки листового металла.Как видно из него, он имеет скос по верхнему краю и прямой боковой скос;
3) Типичные модели станков для снятия фаски с одной головкой: XBJ-3, XBJ-4., XBJ-6, XBJ-9 и специальный XBJ-16.

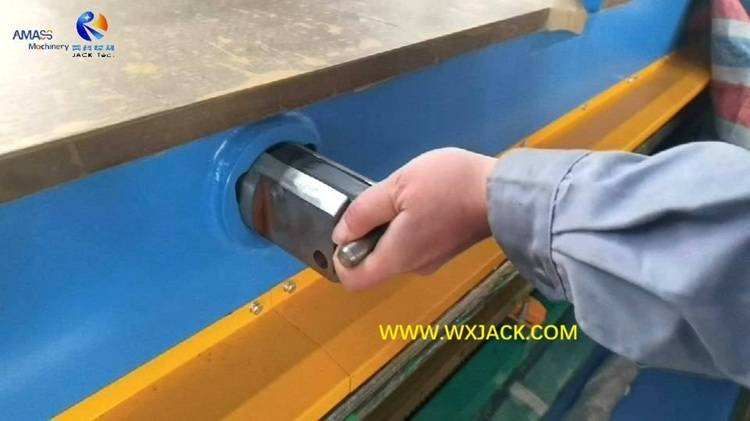

Модель одинарной головки Краевой фрезерный станок | XBJ-(3~9) или любой назначенный ход в пределах диапазона |
Тип изготовленной фаски | Прямая сторона и верхний край |
Макс.Действительная длина фрезерования кромки Краевой фрезерный станок | 3000–9000 мм; В наличии любые полметра.Для например, XBJ-065 на 6500мм |
Мощность, частота вращения и количество фрезерований Голова | 7,5 кВт, 1440 об/мин, 1 комплект |
Мощность гидравлического двигателя | 5,5 кВт |
Скорость вращения шпинделя кромкофрезерной головки | 75 ~ 420 об/мин, 6 ступеней, изменяются поворотом рычага скорости. |
Применимая толщина пластины | 6 ~ 50 мм. Доступна специальная толщина |
Ход шпинделя | 100 мм |
Диапазон углов фрезерования | Стандартный диапазон: 0° ~ + 45°; Доступен специальный ассортимент |
Скорость фрезерования кромок | 150 ~ 1000 мм/мин. |
Холостой ход фрезерной головки на высокой скорости | Постоянная 4000 мм/мин. |

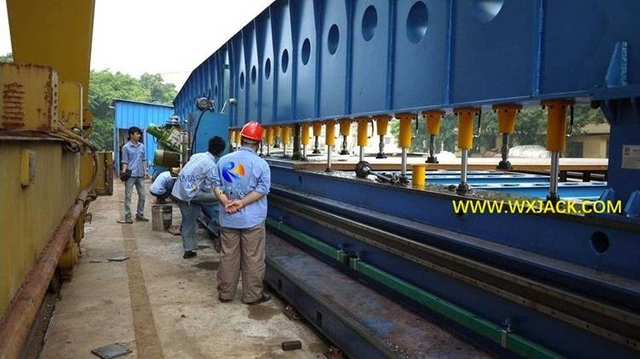

Количество гидравлических домкратов в Фрезерная головка с торцевыми пластинами | 6~15 штук (в зависимости от Макс.ход кромочного фрезерования) |
Длина рабочего стола | (6~ 12) м (в зависимости от Макс.ход кромочного фрезерования) |
Применимый диаметр торцевого лезвия | D=Ø125 ~ Ø320мм (Ø200мм при поставке) |

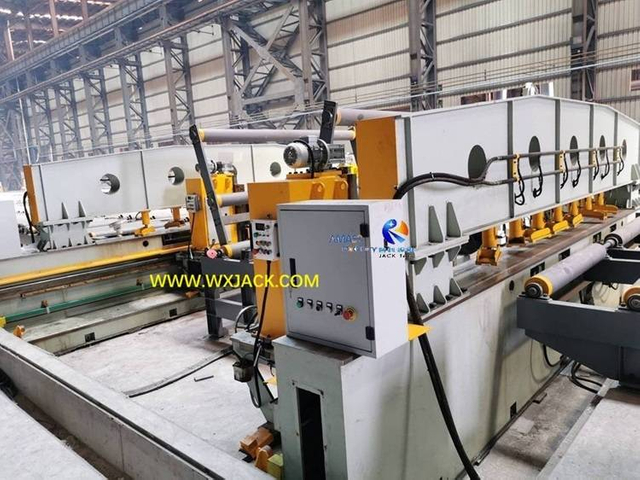

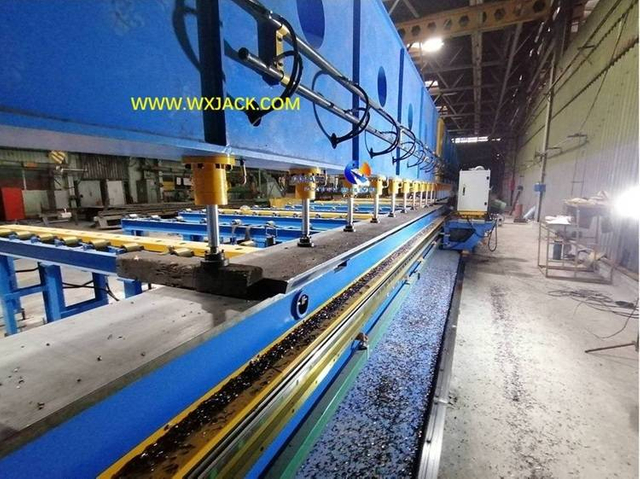

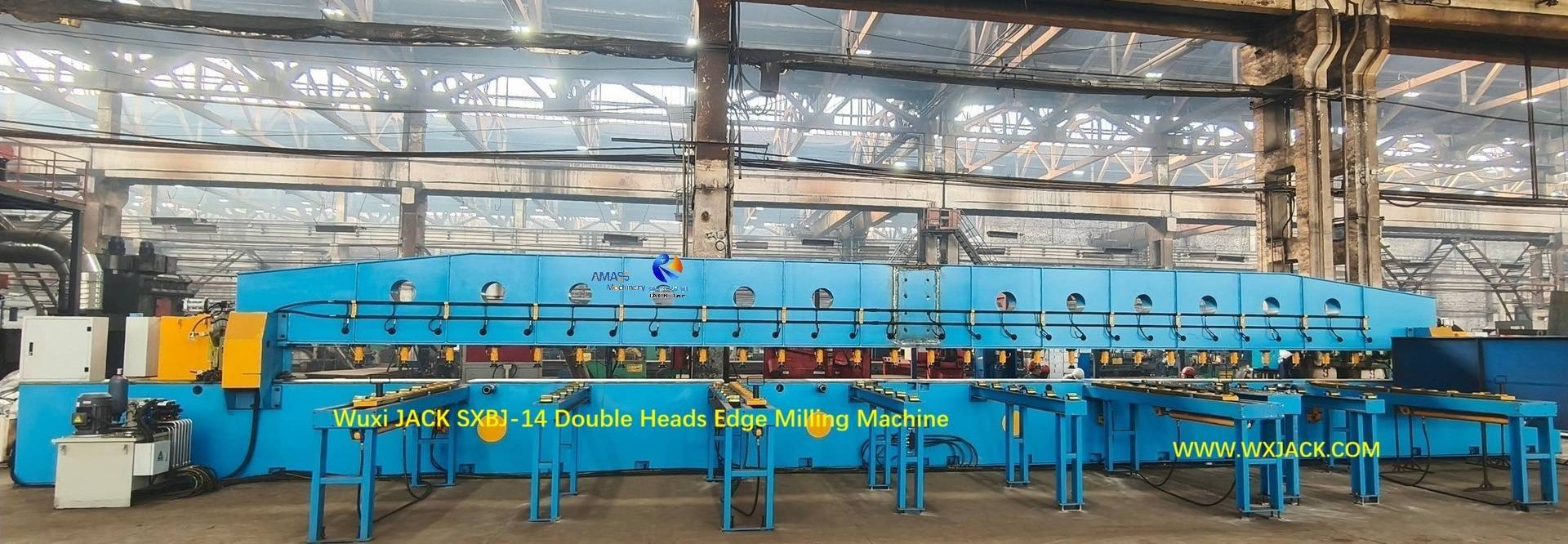

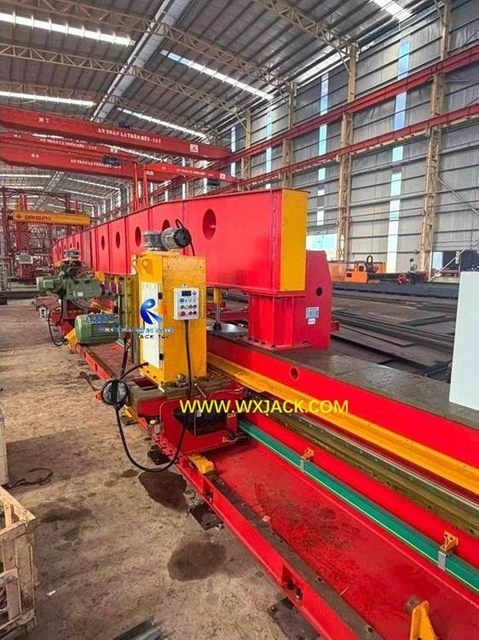

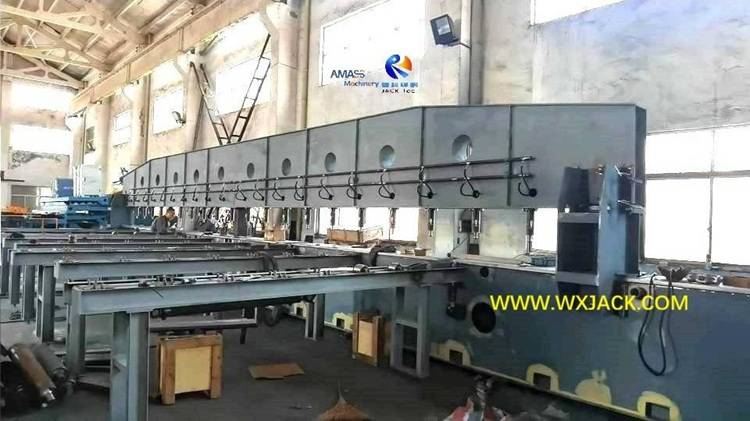

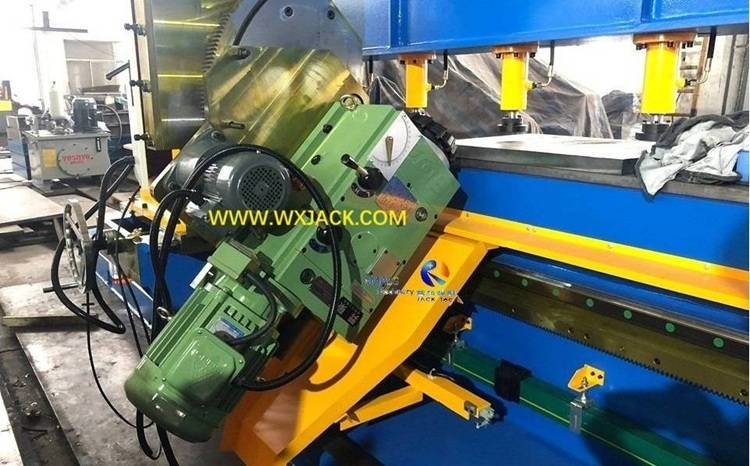

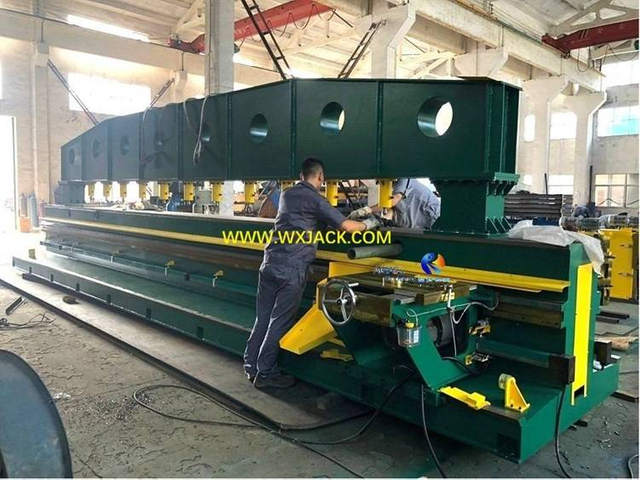

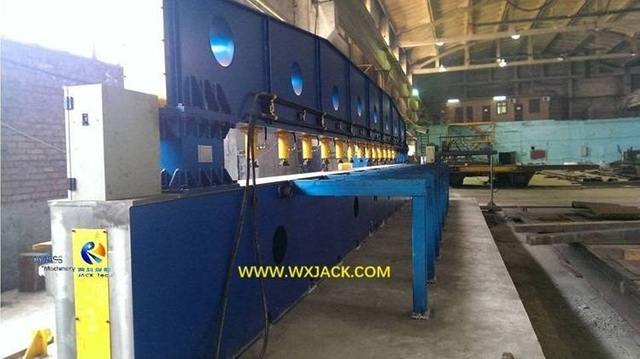

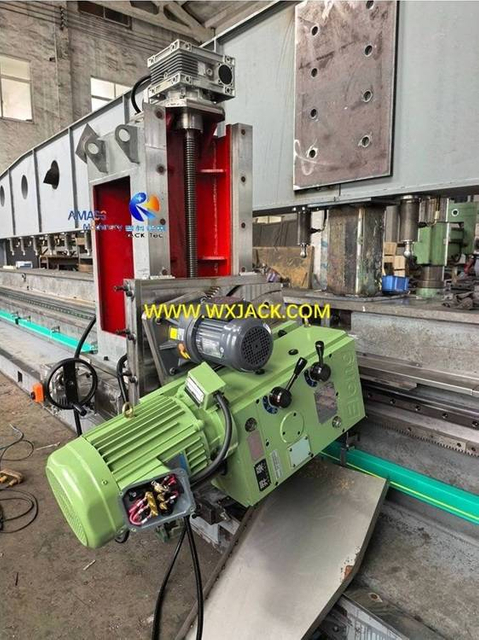

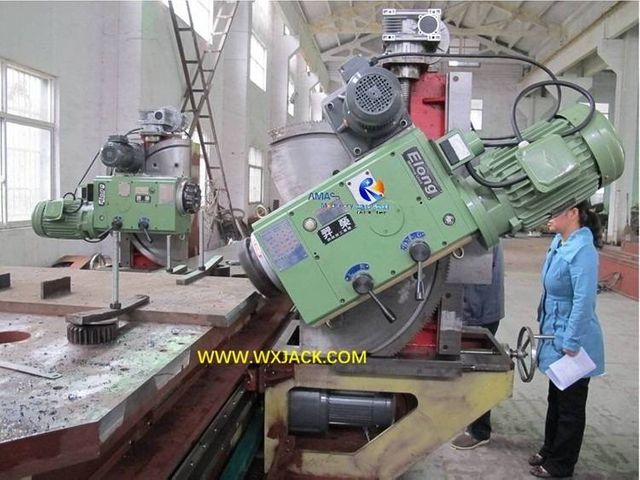

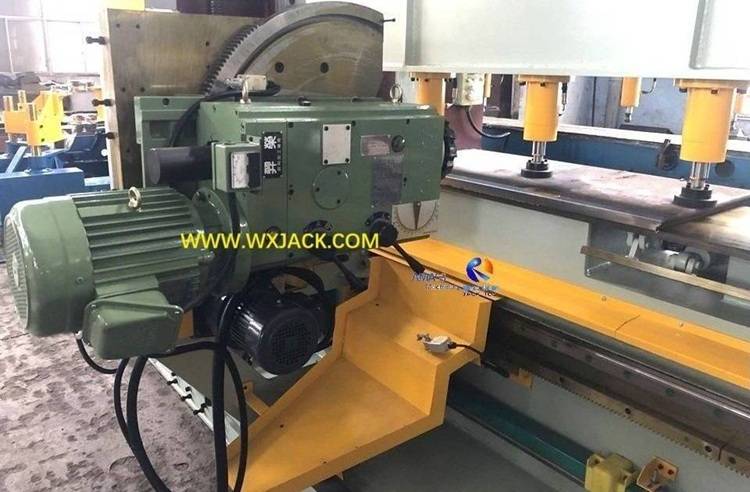

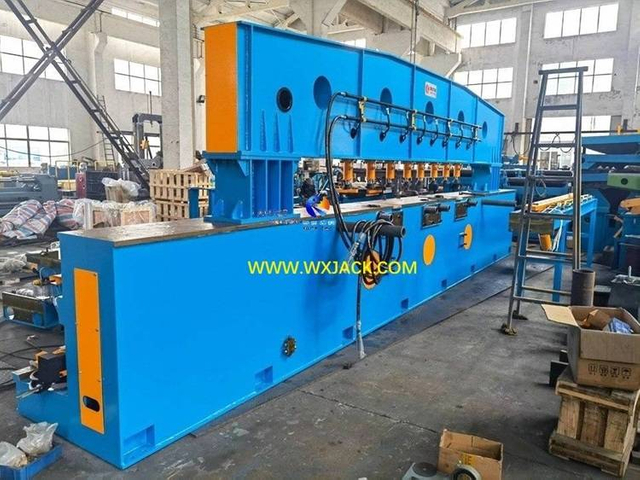

1) В одном комплекте фрезерного станка с двойной головкой установлено 2 комплекта фрезерных кареток, как показано на рисунке справа. 1ул. Фото;

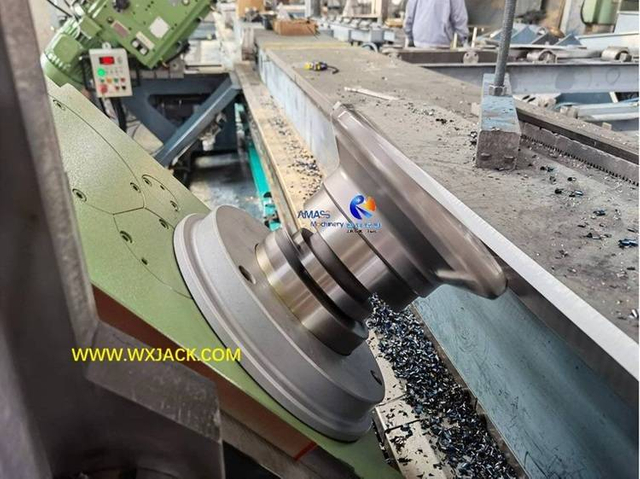

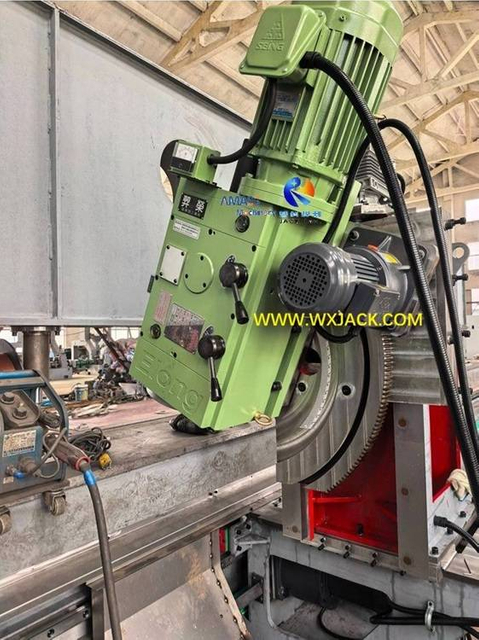

2) Установочная ориентация двух фрезерных головок различна: Один такой же, как у кромкофрезерного станка с одной головкой, как показано выше;Второй показан справа. 2nd Фото, для выполнения фаски нижней кромки;

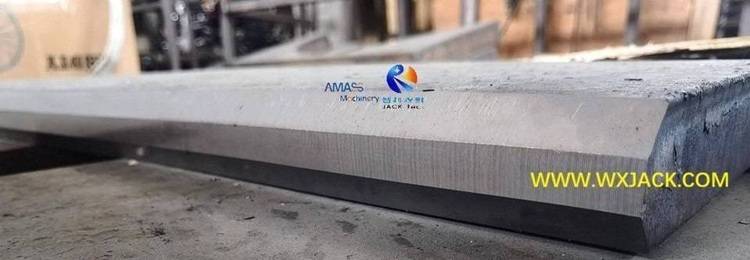

3) Типичный выход готовой заготовки Машина для снятия фаски с двойной головкой показана справа. 3р-д Фото.На этом куске стальной пластины есть верхний скос, прямой скос и нижний скос;

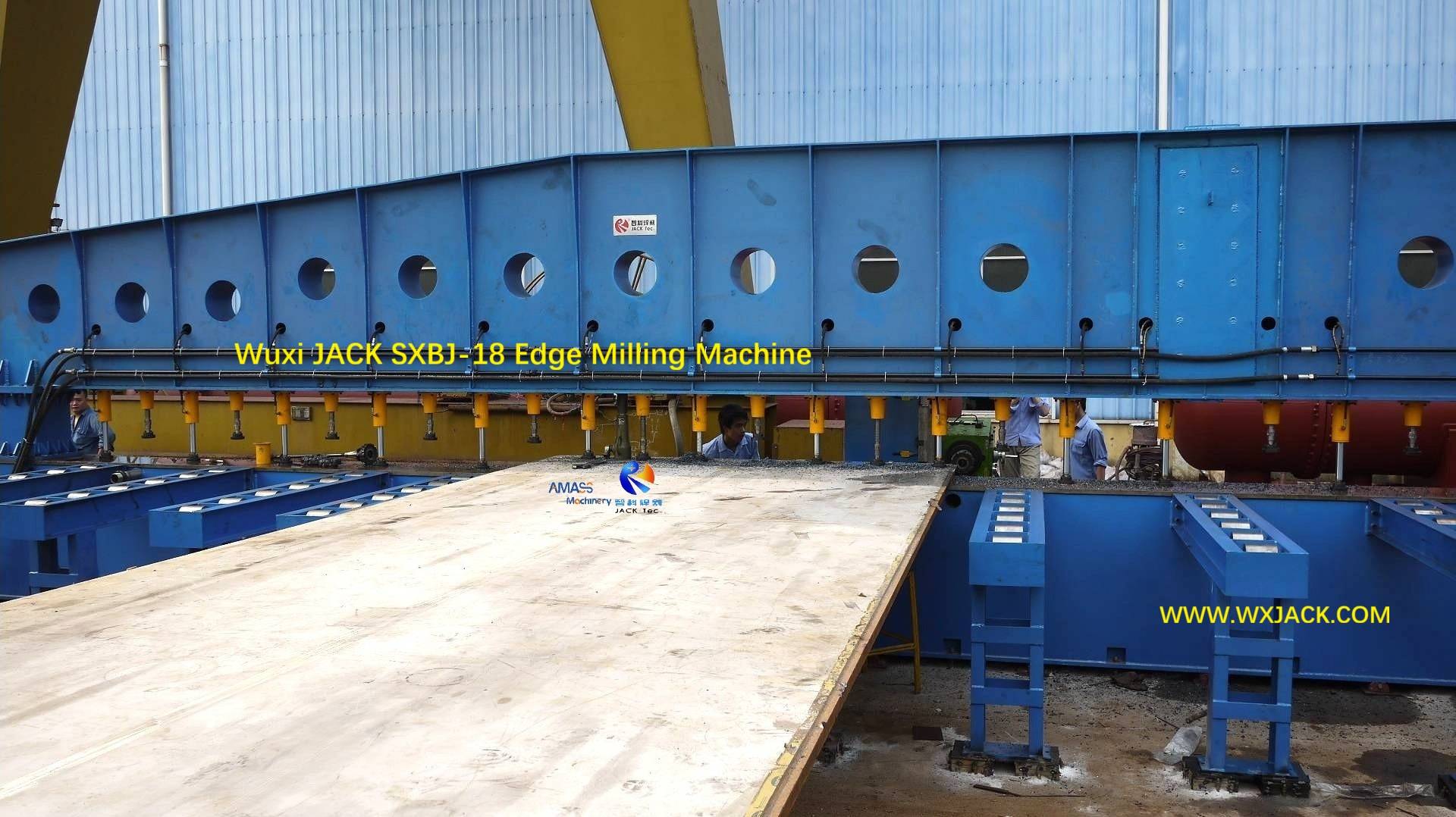

4) Типичными моделями кромкофрезерных станков с двумя головками являются SXBJ-3, SXBJ-4, SXBJ-5, SXBJ-6, SXBJ-9, SXBJ-12, SXBJ-15, SXBJ-16 и SXBJ-18.
Модель парных головок Краевой фрезерный станок | SXBJ-(3~18) или любой назначенный ход в пределах диапазона |
Тип изготовленной фаски | Верхний, нижний и/или прямой |
Макс.Действительная длина фрезерования кромки Краевой фрезерный станок | 3000–18 000 мм; В наличии любые полметра. Например, 6500мм. |
Мощность, об/мин и количество фрезерований Голова | 7,5 кВт, 1440 об/мин, 2 комплекта |
Мощность гидравлического двигателя | 5,5 кВт |
Скорость вращения шпинделя кромкофрезерной головки | 75 ~ 420 об/мин, 6 ступеней, изменяются поворотом рычага скорости. |
Применимая толщина пластины | 6 ~ 100 мм.Возможна специальная толщина. |
Ход шпинделя | 100 мм |
Угол фрезерования верхней и нижней головки | Стандартный диапазон — одна головка. 0° ~ + 45° и одна головка -45° ~ 0°; Доступен специальный ассортимент |
Скорость фрезерования кромок | 150 ~ 1000 мм/мин. |
Высокая скорость холостого хода | 4000 мм/мин. |
Количество гидравлических домкратов | 8~30 штук (в зависимости от ход кромочного фрезерования) |
Длина рабочего стола | (9~24) м (в зависимости от ход кромочного фрезерования) |
Применимый диаметр лицевой пластины | D=Ø125 ~ Ø320мм (Ø200мм при поставке) |

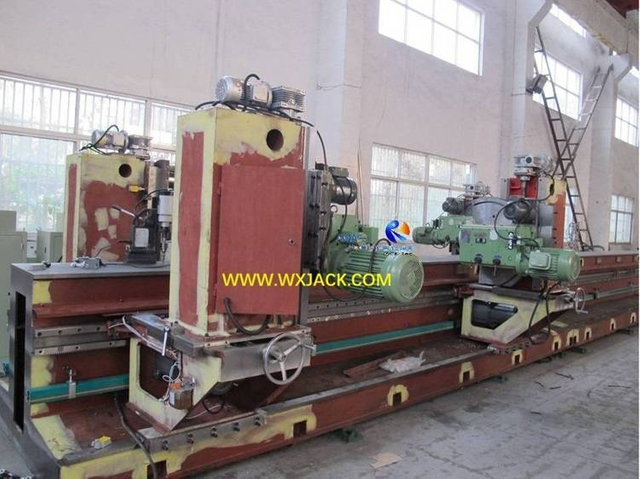

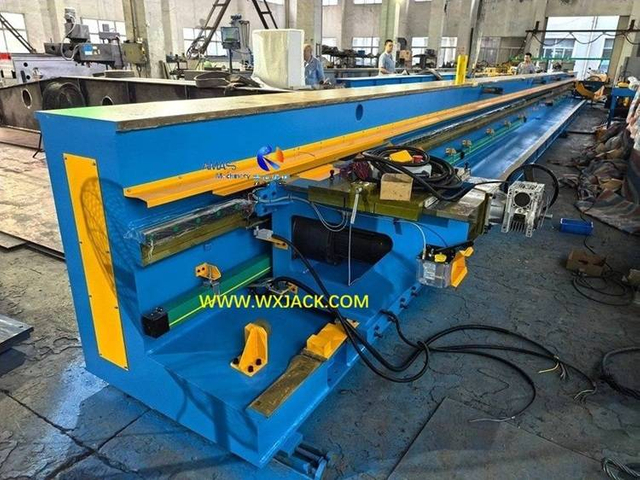

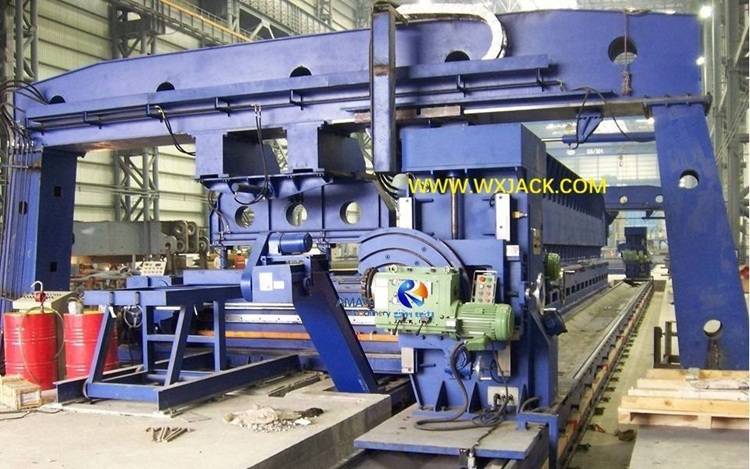

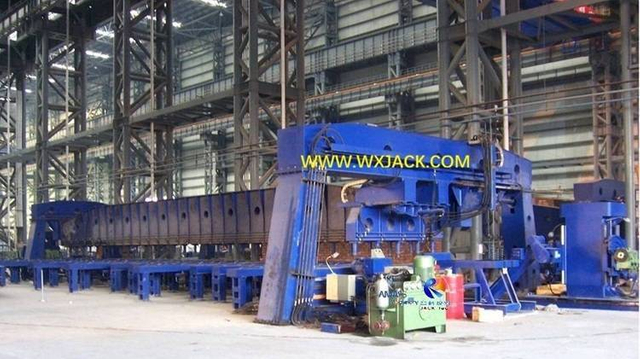

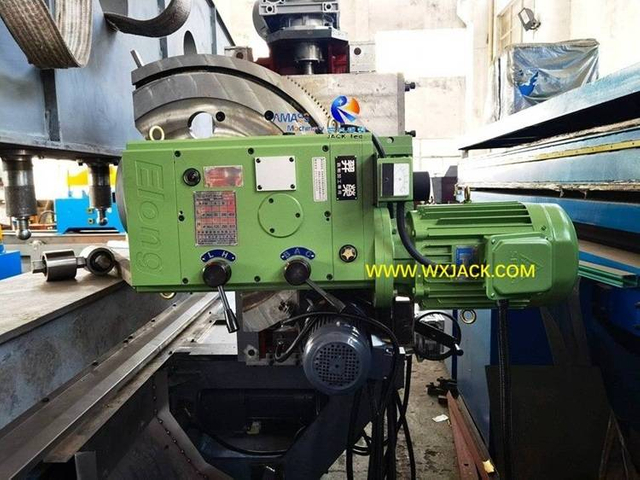

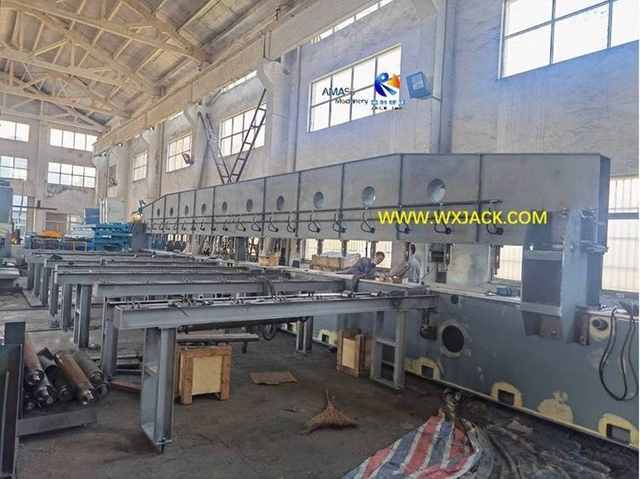

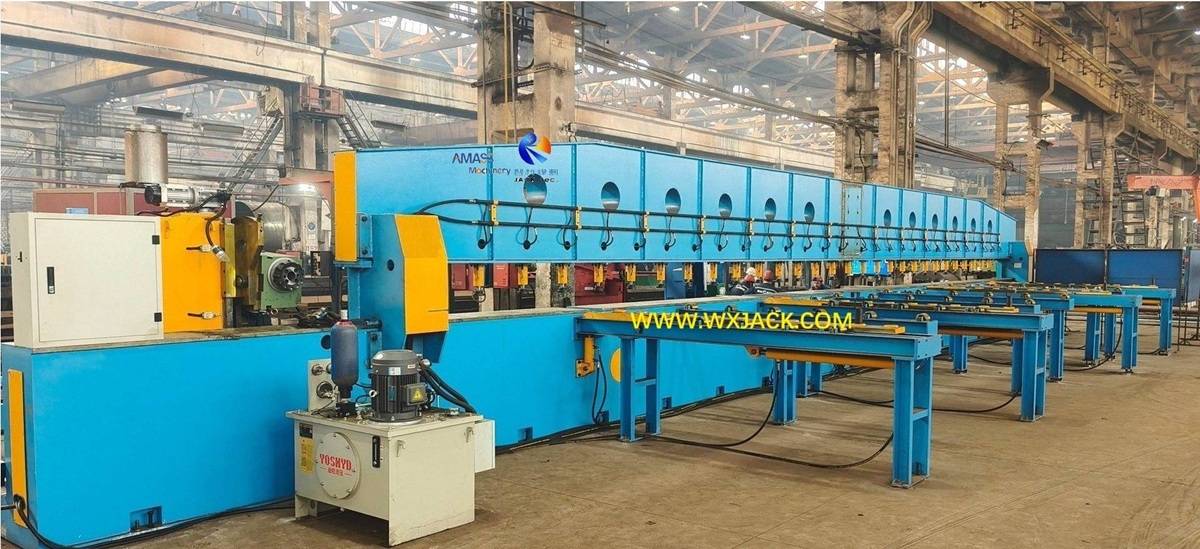

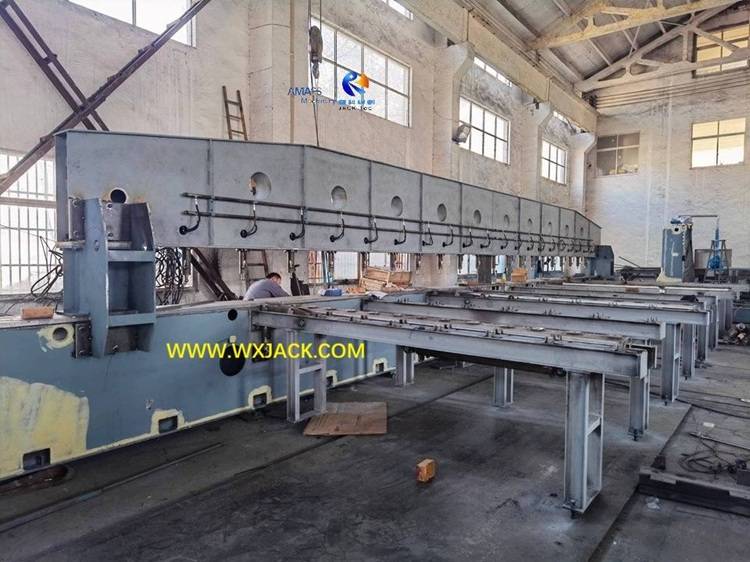

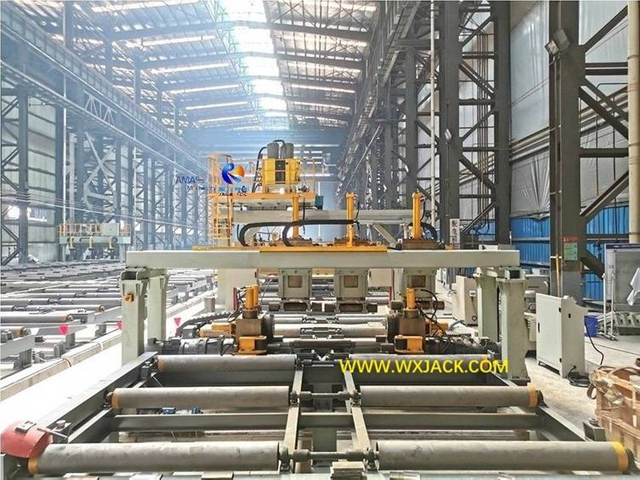

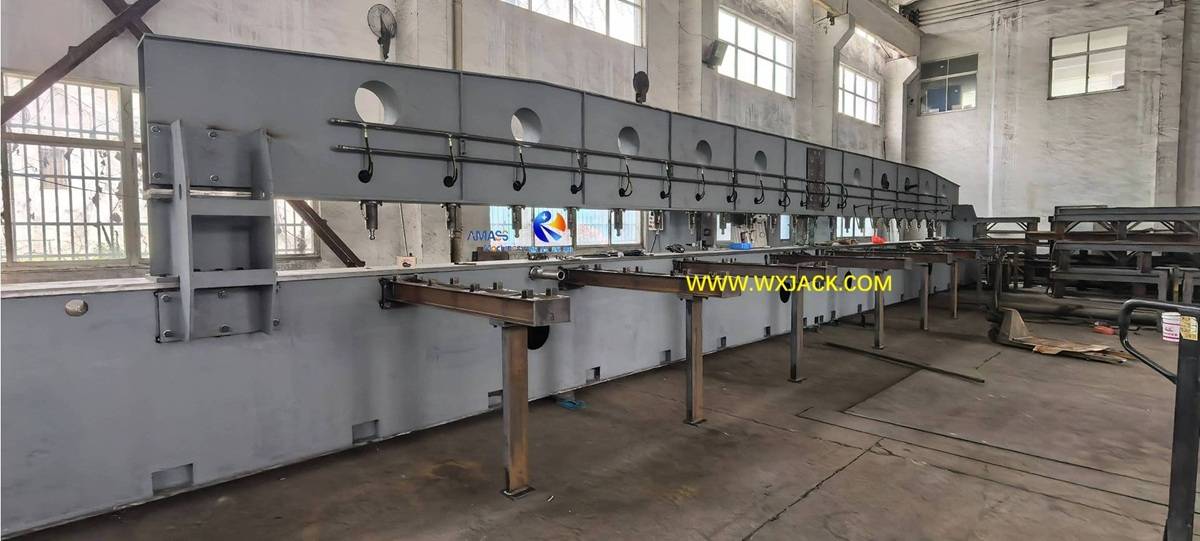

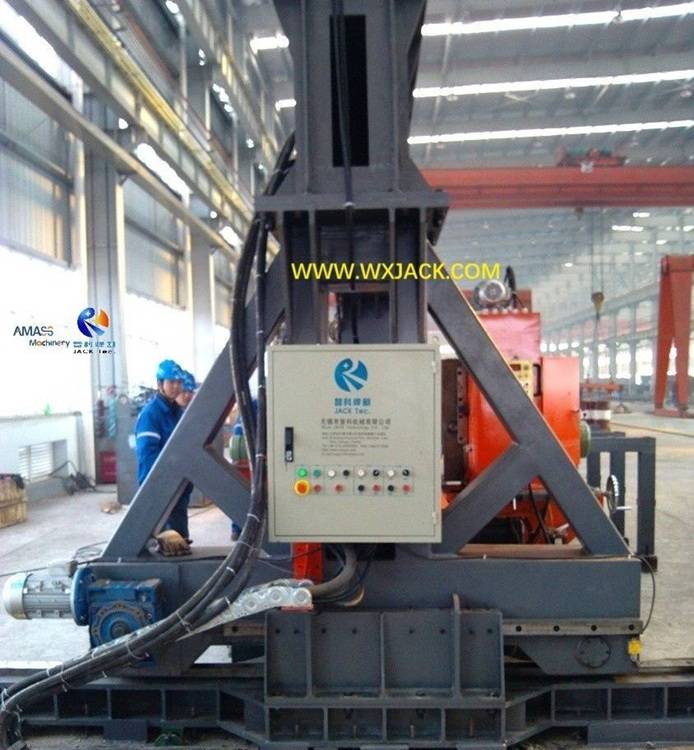

1) Как показано на фотографиях слева, он предназначен для высокоэффективного выполнения верхних и нижних фасок на сверхбольших стальных пластинах (длиной до 23 м и толщиной 100 мм);

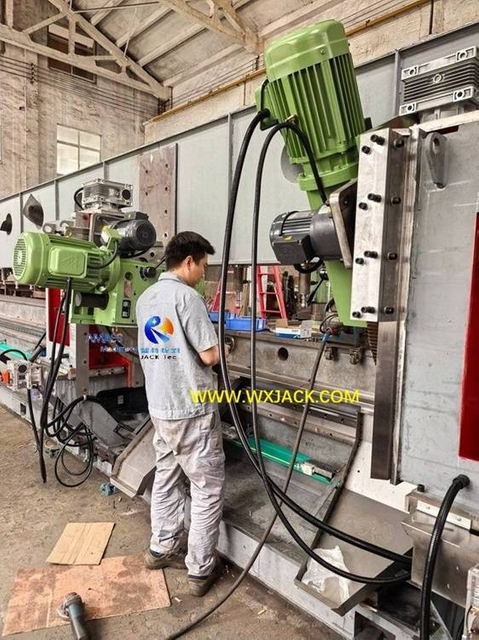

2) Как показано в 2nd Фото, имеется 2 комплекта фрезерных головок мощностью 11 кВт, расположенных по обе стороны рабочего стола кромкофрезерного станка (всего 4 комплекта фрезерной каретки), а в дополнительном состоянии пятый комплект фрезерных головок мощностью 7,5 кВт на боковой стороне для обработки кромок. на боковой стороне стальных пластин;
3) Типичные модели станков для снятия фаски с двойной головкой: GFXBJ-20, GFXBJ-21, и GFXBJ-23.
Модель четырех головок Краевой фрезерный станок | FXBJ-21/ 22/ 23 |
Макс.Действительная длина фрезерования кромки | 21 000–23 000 мм |
Макс.Действительная ширина фрезерования кромок | 3000–4000 мм |
Перемещение хода продольного Прижимающая балка | 1~ 1,2 м |
Мощность и частота вращения в продольном направлении Фрезерная головка | 11 кВт, 715 об/мин, МУ-9С |
Спецификация боковой головки (Необязательный) | 7,5 кВт, фиксированный 0°, TX-40, 6 оценки с помощью маховика |
Мощность гидравлического двигателя Краевой фрезерный станок | 7,5 кВт |
Количество фрезерных головок | 4 комплекта + 1 комплект |
Скорость вращения шпинделя кромкофрезерной головки | 65 ~ 715 об/мин, 9 ступеней по маховик |
Применимая толщина пластины | 6 ~ 80 мм/100 мм |
Угол фрезерования верхней и нижней головки | 0° ~ 85°;-45° ~ 0° |
Скорость фрезерования кромок | 300 ~ 3000 мм/мин. |
Боковая скорость облицовки (опция) | 130 ~ 800 мм/мин.Бесступенчатый |
Количество гидравлических домкратов | 33 ~ 39 штук |
Кромкофрезерный станок в целом Измерение | 30 м Длина х 9 м Ширина х Высота 4,2 м |
1) В качестве основного и общего оборудования для обработки кромок листового металла, особенно листов из углеродистой стали, кромкофрезерный станок (станок для снятия фасок) широко используется в отраслях, где есть технологический этап изготовления стальных пластин;
