А. Применение производственной линии сварки T BEAM:

1 Использование: TEAM Сварка предназначен для сборки и изготовления сварного Т -луча разных размеров, которые являются важным сырью, принятым в двух отраслях: Судостроение и Стальная конструкция конструкция:

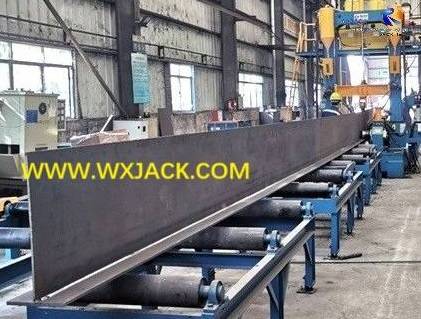

1) Использование стальной конструкции ПИЛА (Погруженная дуговая сварка T BEAM: (Рис.1)

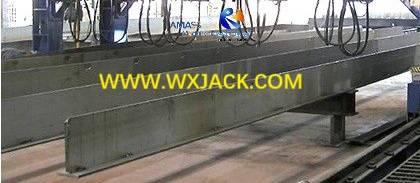

2) Использование судостроения Сопутствующий₂ Сварка T BEAM: (Рис.2)

Которые важнее: В практическом применении, поскольку TEM играет гораздо более важную роль в судостроении, чем в здании стальной конструкции, значение по умолчанию на TEAM предназначено для использования судостроения;

2 2 группы производственной машины T BEAM:

1) Разные машины: Соответственно, из -за различных технических требований в двух отраслях, соответствующие машины, применяемые в производственной линии TEM, также различны: при условии применения в судостроении по сравнению с применением в стальной структуре;

2) Основное различие машин между судостроением и стальной конструкцией в основном заключается в 2 аспектах:

а) Обработка края пластины перед сборкой и сваркой- машина для округления края;

б) Точный законченный сварку режима при изготовлении на балке.

B. TEAM Сварка Сварка для стальной конструкции по сравнению с судостроительностью:

1 T BEAM СВАРИНГА ПРОИЗВОД Стальная конструкция:

1) Здесь технология процесса линии TEAM очень похожа на линию производства H Beam, удаляя только два этапа:

а) От T Beam до H Beam: 2^н.д. кусок фланца, который должен быть собран и приваривать на луче;

б) H лучевой фланцы выпрямление После пила сварки;

2) По этим причинам, Стальная конструкция Использование TEAM можно рассматривать как полуфабрикаты HEAM HEAM, который играет вспомогательную роль в конструкции;

3) В условиях меньшинства, когда толщина фланца T и веб -тарелки в рамках 3 мм ~ 10 мм, что означает производство небольшого и легкого TEAM, принятая техника сварки Сопутствующий₂ Газовая экранированная сварка, вместо обычной сварки с большой током;

2 TEAM Сварка производственная линия для судостроения:

В качестве основного применения сварки Т -луча есть некоторые уникальные функции с этим типом производственной линии:

1) Предварительная обработка тарелки: Конечная пластина (фланец в H -луче) T -луча должна быть отделана краем:

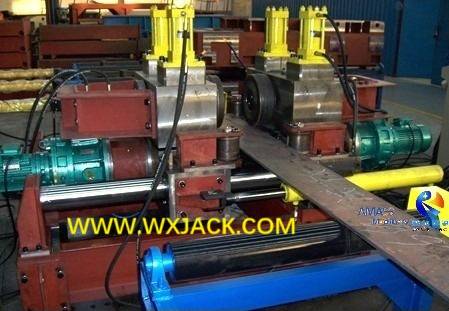

Обрезка края RH1000 Модель Edge Crounding Machine: (Рис.3)

2) Готовая сварка:

а) Несколько сварка: Жесткие жесткости (сеть в луче H) T -луча сваривают несколько частей подряд, а не один кусок один раз, как в случае производства H Beam;

б) Техника сварки: Кроме того, в T Beam Co₂ Сварная машина, сварка с CO₂ Сварка вместо пилы в производстве H Beam:

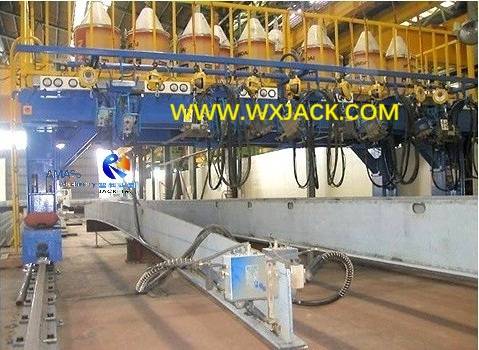

T BEAM PACTION CO₂ Сварка в Wuxi Jack LBA10 Модельная машина: (Рис.4)

3 Основная общая точка зрения При производстве луча H также должен быть шаг T -луча, предшествующая готовой сварке, с узел T -луча и сваркой.

C. Технология процесса производственной линии сварки T -луча:

Подводя итог, технология процесса производства TEAM в основном включает в себя ниже этапа:

1 Полоса для приготовления конечной пластины (фланца) и жесткости (веб -сайта) изготовления луча;

2 Конечная тарелка (фланец) обрезка и округление: Это с целью разглагольствования края конечной пластины, чтобы повысить покрасовую клевную силу TEAM. Это незаменимый шаг для производственной машины для судостроения T -луча;

3 T BEAM Узел и CO₂ Сварка；

4 TEAM готовая сварка:

1) В Shipbuilding T BEAM СВАЧА₂ непрерывная сварка ；

2) В линии стальной конструкции это достигается с помощью пилы погруженной дуговой сварки;

5 Жесткий (Интернет) выпрямление (Необязательный)

Д. Основное оборудование производственной машины T BEAM:

1 Полосная пластина разреза: CNC-CG4000 CNC Clip Plate Machine ；

2 Конечная тарелка обрезка и округление: RH800/ RH1000 стрип -пластина

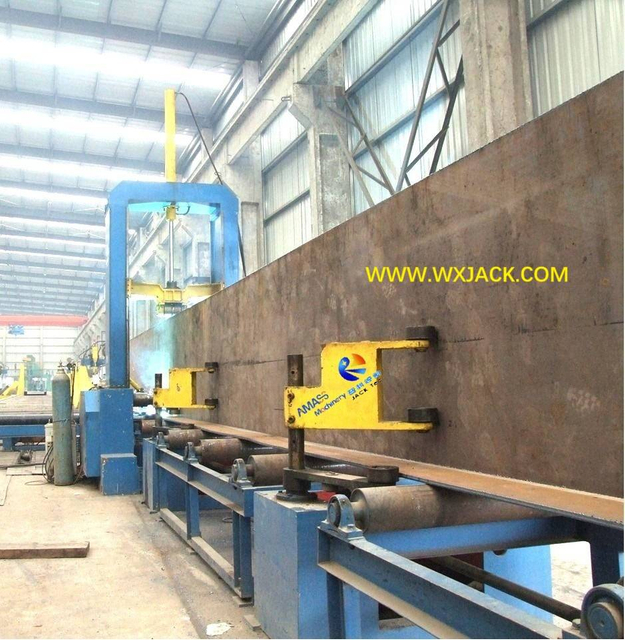

3 T BEAM₂ Сварка с помощью: Z10 Автоматическая T -лучевая сборка и сварка

4 Готовая сварка в T Beam Co₂ Сварная машина:

1) Для судостроения: LBA10 Automatic Co₂ GMAW ；

2) Для стальной конструкции: 90% использование: LHA/ LHC/ LHT Автоматическая пила ； 10% Использование: с CO₂ газовая сварка;

5 Устрова в жесткости: T BEAR MACHINERENGING (необязательно)

6 Операция: манера:

1) Приведенная выше перечисленная производственная машина T -луча может либо работать индивидуально, либо интегрально в качестве автоматической производственной линии сварки T -луча,

2) Помощь с конвейером /вспомогательным оборудованием, таким как стальной конвейер и оборудование для переворачивания;

7 3 в 1 машине для получения небольшого T -луча: Кроме того, для получения света и средней службы сварки T ZHJ10 TEAM Узел сварки сварной машины выпрямляйте интегральную машину Также является правильным выбором для клиента: экономия бюджета и высокоэффективный.

E. Содержание производственной линии сварки T BEAM:

1 В этом разделе продукта мы дадим представление как показано ниже 3 продукта из:

1) Туберкулез Серия T Beam Сварка производственная линия;

2) Z10 Автоматический T -лучевой сборка и сварка H Лучаный сборщик сборки;

3) LBA10 Автоматический T BEAM CO₂ Сварная машина для судостроения ；

Эти 3 машины специально предназначены для использования производства пучка судостроения;

2 Другие 2 важные машины для производства луча,

Которые также широко используются в других сферах, будут введены подробно соответствующим семейством продуктов:

1) RH800/ RH1000 Конечная тарелка обрезка и развертывание:Крайная машина;

2) ZHJ10 TEAM Узел сварки сварной машины выпрямляйте интегральную машину: H Луч
