1. Использование станка для резки пересечения труб с ЧПУ

Использование, преимущества и применение станка для резки пересечения труб с ЧПУ



1. Заготовка и поставка станка для резки пересечения труб с ЧПУ:

1) Функция: Станок для резки пересечения труб с ЧПУ, другое название - Станок для резки труб с ЧПУ, предназначен для вырезания различных отверстий и кромок с требуемым пропилом в виде прямого или косого угла, чтобы можно было сделать следующий шаг соединения/изготовления/сборки. ;

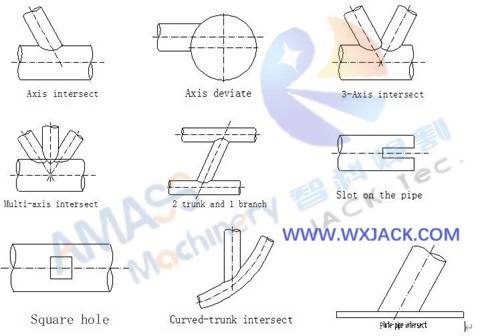

9 типов классических пересекающихся пропилов, доступных на станке для резки пересечения труб с ЧПУ, и его простое управление: (Рисунок 1)

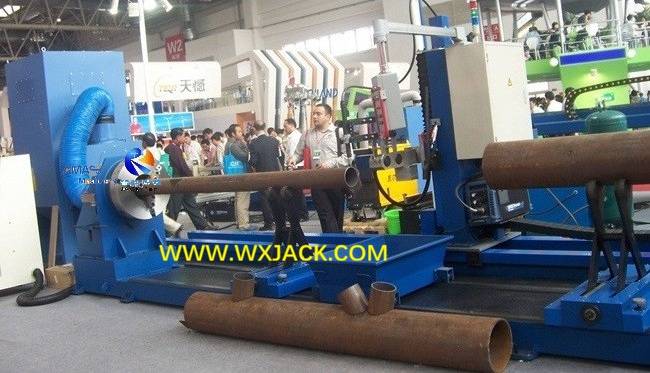

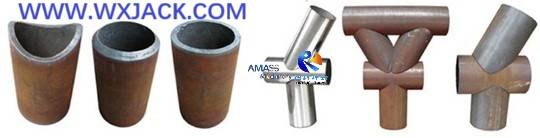

Рис.1 Станок для резки пересечения труб с ЧПУ 12 Рис. 2. Станок для резки пересечения труб с ЧПУ 14 – ЧМИ с ЧПУ



Проверка готового разреза Произведено из Wuxi JACK Экспортировано в Америку 7-осевой 3000/12 большой станок для резки труб с ЧПУ: (Рис.2)

Рис. 3 Станок для резки труб с ЧПУ 3
2) Режущий носитель: Станок для резки пересечения труб с ЧПУ использует кислородно-топливное пламя для резки средних и толстых труб из углеродистой стали и плазму для резки тонкостенных труб из нержавеющей стали / сплава.Так что машина также называется станком для резки труб с ЧПУ плазменной резки;

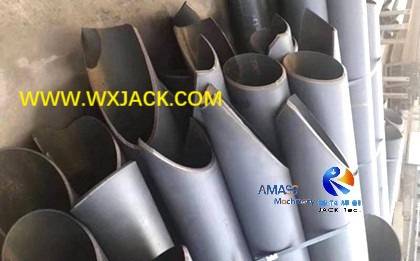

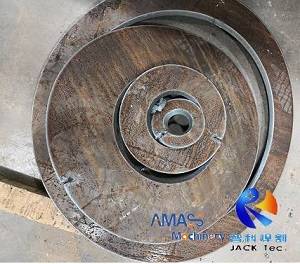

Готовая заготовка, доставленная с станка для резки труб с ЧПУ Wuxi JACK, и сборочный узел трубы: (Рис.3)

Рис. 4 Станок для резки труб с ЧПУ 5








2. Применение станка для плазменной резки труб с ЧПУ:

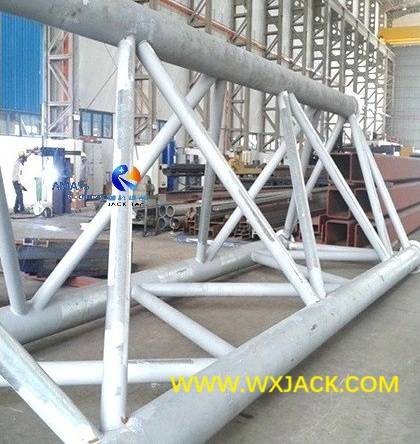

1) Станок для резки труб с ЧПУ находит широкое применение во всех производственных отраслях, в которых в качестве сырья используются металлические трубы/трубы/резервуары/цилиндры, начиная от труб диаметром 48 мм и заканчивая резервуарами для тяжелых условий эксплуатации диаметром 3000 мм;
2) Длина обрабатываемой детали на станке для резки труб с ЧПУ может составлять от нескольких метров до более 20 метров;Толщина от 2~3мм до 100мм;

Образец заявки с приемкой заготовки, доставленной станком для резки пересечения труб Wuxi JACK с ЧПУ: (Рис.4)

Рис.5 Станок для резки пересечения труб с ЧПУ 2



3. Какие преимущества может принести заказчику труборезный станок с ЧПУ Wuxi JACK?


1) Производительность и качество: Станок для плазменной резки труб с ЧПУ серии CP превращает первоначальную ручную работу по резке труб из трудоемкой, трудной и трудно контролируемой работы в высокоэффективную контролируемую операцию с неизменно высоким стандартом доставки;
2) Автоматизация и сохранение переменных затрат: С введением станка для резки пересечения труб с ЧПУ автоматизация может быть реализована в этой области первой операции трубы, и заказчику требуется минимальное количество операторов;
3) Выполнить ранее невыполнимую задачу: Благодаря мощной функции станка для резки труб с ЧПУ многие работы по снятию фаски с труб, которые раньше невозможно было выполнить вручную, могут быть выполнены, особенно для снятия фаски с канавок;

4) Конкурентоспособные передовые кромки Wuxi JACK 5-осевой/ 6-осевой/ 7-осевой большой станок для резки труб с ЧПУ:

а) За последние десятилетия, с развитием технологий, труборезный станок с ЧПУ прошел несколько этапов развития, от 3-осевого на малых и средних трубах до 5-осевого / 6-осевого / 7-осевого станка с ЧПУ для резки больших труб на среде обработки. на большие и сверхбольшие заготовки;
b) В этой области применения станка для резки пересечения труб с ЧПУ компания Wuxi JACK всегда лидирует в области аппаратного / программного обеспечения / комплексного управления этим современным станком для резки труб с ЧПУ. особенно в области 5-осевого / 6-осевого / 7-осевого большого станка для резки труб с ЧПУ;
5) Для быстрого понимания, пожалуйста, посетите сводку слайдов Power Point 'Усовершенствованный станок для резки пересечения труб с ЧПУ Wuxi JACK'.

Широкое применение станка для резки пересечения труб с ЧПУ Wuxi JACK

Ячейки основных функций станка для резки пересечения труб с ЧПУ

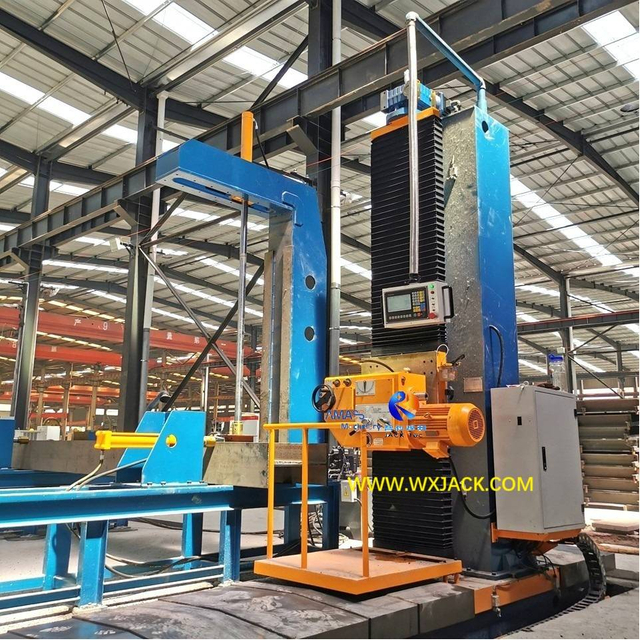

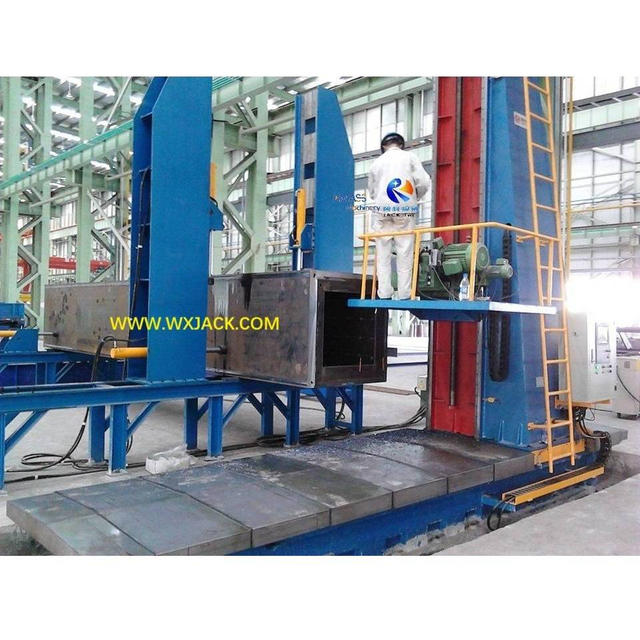

Готовая скашивание на фрезерном станке Wuxi JACK Edge

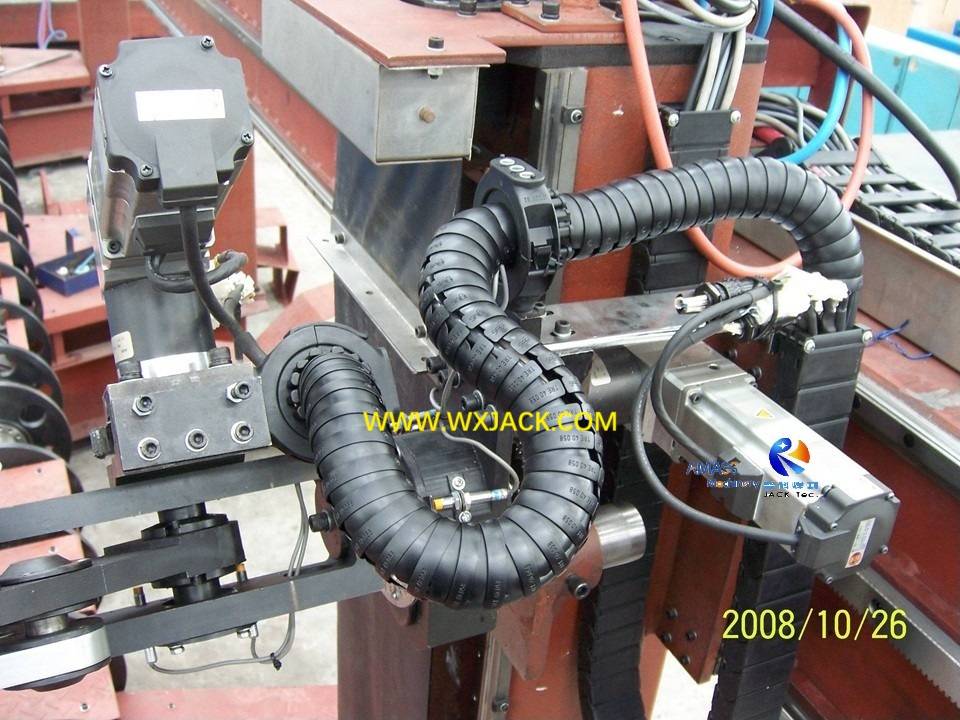

1- CNC Pipe Cutting Machine 100_4988
2- CNC Pipe Intersection Cutting Machine 微信图片_20210617163314
3 CNC Pipe Intersection Cutting Machine
4- CNC Pipe Cutting Machine 20130530_093452
5-CNC Pipe Cutting Machine IMG_8952
6-CNC Pipe Intersection Cutting Machine 微信图片_20210617163348
7 CNC Pipe Cutting Machine

Рабочее видео большого станка для резки труб с ЧПУ Wuxi JACK Flame

Примечание. Ниже мы подбираем 6 видеороликов, демонстрирующих работу станка для резки пересечения труб с ЧПУ с разных точек зрения.Чтобы увидеть больше видео, посетите страницы:
1. Станок для резки труб с ЧПУ;
2. Рабочие видеоролики станка для резки труб с ЧПУ

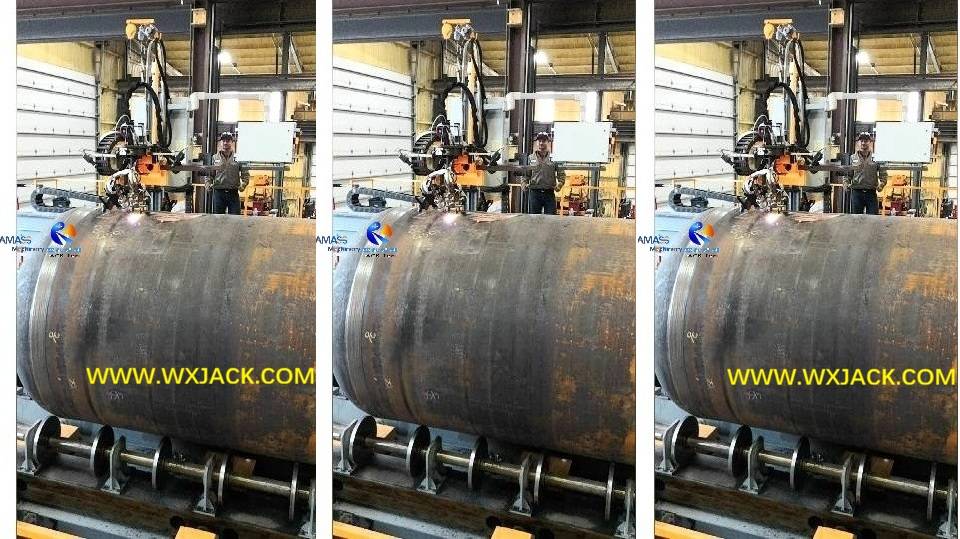

1 Резка отверстий пламенем во время заводской проверки на 7-осевом станке для резки труб с ЧПУ 3000/12;

2 Ввод в эксплуатацию завода Wuxi JACK Exported 7 Axis 3000/12 Large CNC Pipe Cutting Machine;

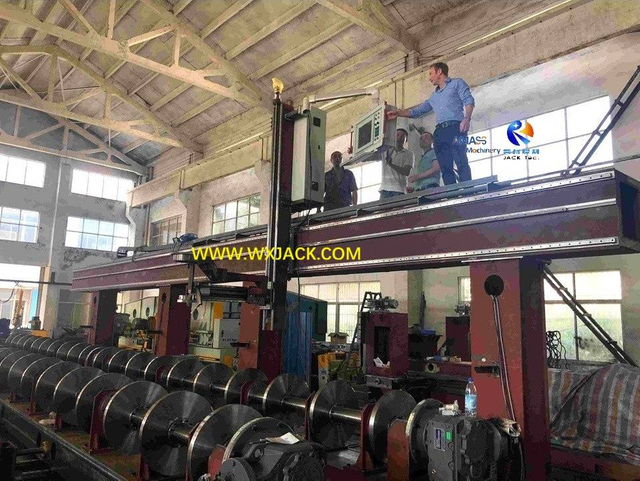

3 Вертикальный вид и наблюдение с близкого расстояния на 7-осевом станке для резки труб с ЧПУ 3000/12 и его резаке;

4 Полный отчет о газовой резке и снятии фаски на 7-осевой большой машине для резки пересечения труб с ЧПУ Wuxi JACK ;

5 Запуск Wuxi JACK экспортирует в Америку 7-осевой 3000/12 большой станок для резки труб с ЧПУ на территории заказчика;

6 Ручное прокалывание отверстий в большом и толстом резервуаре для заготовок перед официальной работой на 7-осевом крупногабаритном станке для резки труб с ЧПУ.

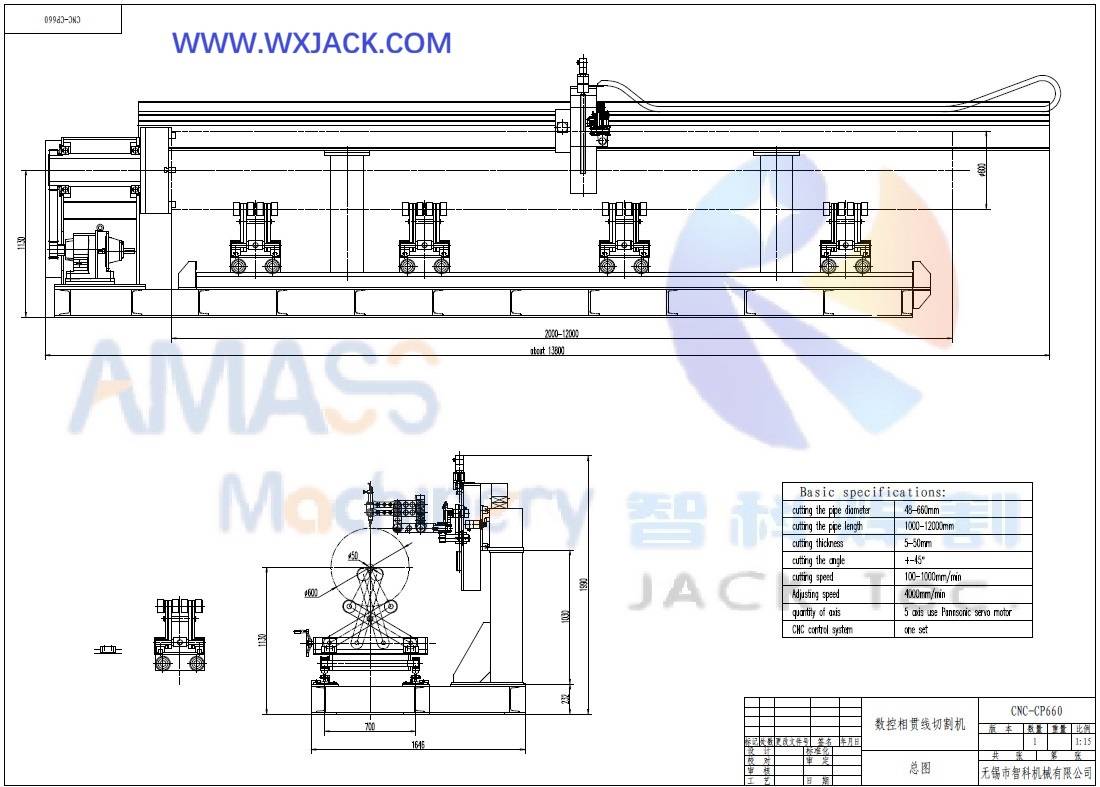

Эскиз конструкции и принцип работы станка для газопламенной и плазменной резки труб с ЧПУ

Ниже приведен общий вид набора Wuxi JACK. Станок для резки пересечения труб с ЧПУ CP5- 660/12:

1. Этот станок для плазменной резки труб с ЧПУ CP5-660/12 имеет следующие возможности:

1) Отрежьте и сделайте наклонную фаску на заготовках диаметром от Φ48мм до Φ660мм;Длина от 1000 мм до 12 000 мм;Толщина от 5 мм до 50 мм;
2) С помощью 5-осевого управления на станке для резки пересечения труб с ЧПУ можно сделать наклонную фаску в диапазоне ± 45 °.



2. Принцип работы станка для плазменной резки труб с ЧПУ:

1) Как видно из приведенной выше схемы, во время работы станка для резки пересечения труб с ЧПУ резак перемещается в пространственном направлении 3, а также наклоняется по длине трубы и в радиальном направлении для позиционирования и выполнения резки и снятия фаски на заготовка;
2) Позиционирование и движение резака контролируется и отслеживается с помощью контроллера ЧПУ станка для резки труб с ЧПУ и приводится в действие серводвигателем;
3) Для определения оси 5 станка для резки труб с ЧПУ, пожалуйста, проверьте сегмент ниже.

Выбор оси управления в станке для резки пересечения труб с ЧПУ:

В станке для резки труб с ЧПУ существует 4 типа конфигурации осей управления:

1. 3-осевой станок с ЧПУ для резки труб малого диаметра:

1) 3-осевой станок для резки труб с ЧПУ имеет основную функцию отрезания и отверстия с прямой кромкой, которая применима для заготовок с малым диаметром и тонкой стенкой: диаметром до Φ660 мм и толщиной 3 мм ~ 10 мм;
2) Типичная модель 3-осевого станка для резки труб с ЧПУ: СР3- 600/л.Здесь «L» означает длину трубы, например: 6000мм/9000мм/12000мм и т.д.;

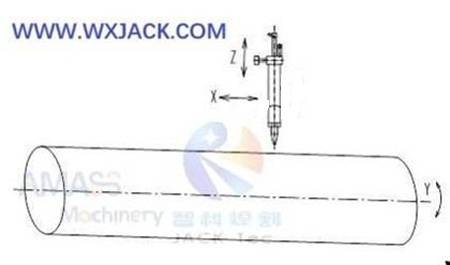

Ось X для длины трубы, ось Z для диаметра трубы и ось Y для вращения трубы в станке для резки труб с ЧПУ показаны ниже:

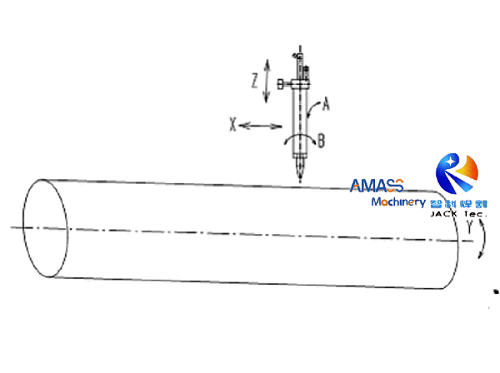

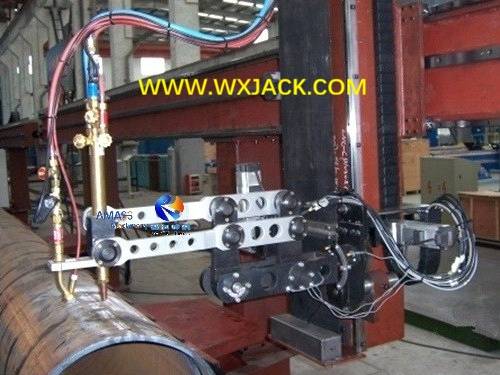

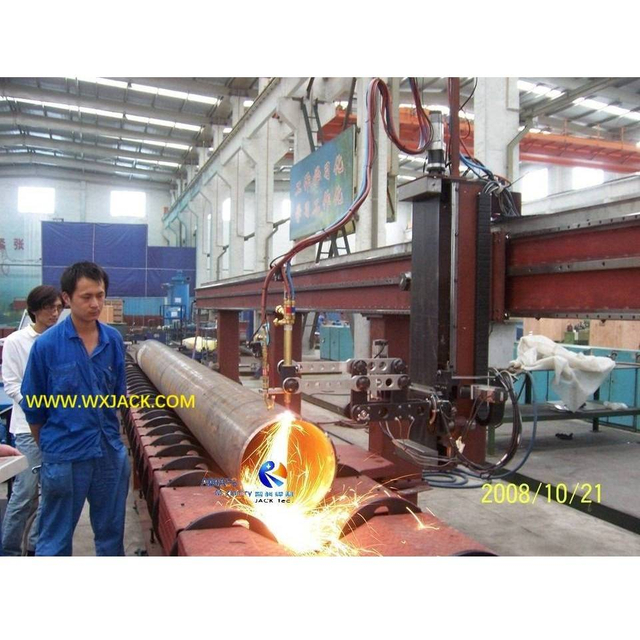

Рис.1- 5-осевой станок для резки труб с ЧПУ


2. 5-осевой станок для резки пересечения труб малого и среднего диаметра с ЧПУ:

1) Как показано на приведенном выше рисунке, когда диаметр трубы увеличивается до среднего уровня, например, Φ1400 мм, и, соответственно, толщина увеличивается, например, 30–50 мм, необходимо иметь косую фаску кромки;
2) 4-я ось A и 5-я ось B должны быть введены в станок для резки труб с ЧПУ для поворота резака в диапазоне ± 45 ° бесконечного вращения;
3) Типичные модели 5-осевого станка для резки труб с ЧПУ могут быть СР5-1400/л (Для трубы Φ1400 мм) и СР5-2000/Л (Для трубы Φ2000 мм).


3. 6-осевой и 7-осевой станок для резки больших труб с ЧПУ:

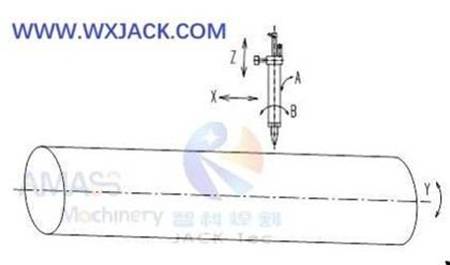

Рис.2- 5-осевой станок для резки труб с ЧПУ

1) Как показано на приведенном выше рисунке, когда диаметр трубы превышает Φ2000 мм, 6-я ось V для перемещения резака вдоль радиального направления трубы и 7-я ось W для перемещения опоры фрикционного ролика должны быть введены в большой труборезный станок с ЧПУ;
2) Типовые модели 6-осевого станка для резки пересечения труб с ЧПУ могут быть СР6-1400/Л;
3) Типовые модели 7-осевого станка для резки труб с ЧПУ могут быть СР7-3000/Л, а также СР7-2500/л.

Крепление заготовки или удерживающая и вращающаяся группа в станке для резки пересечения труб с ЧПУ

В зависимости от диапазона диаметра заготовки существует 2 типа приспособлений или опорных блоков, которые можно использовать на станке для резки труб с ЧПУ:

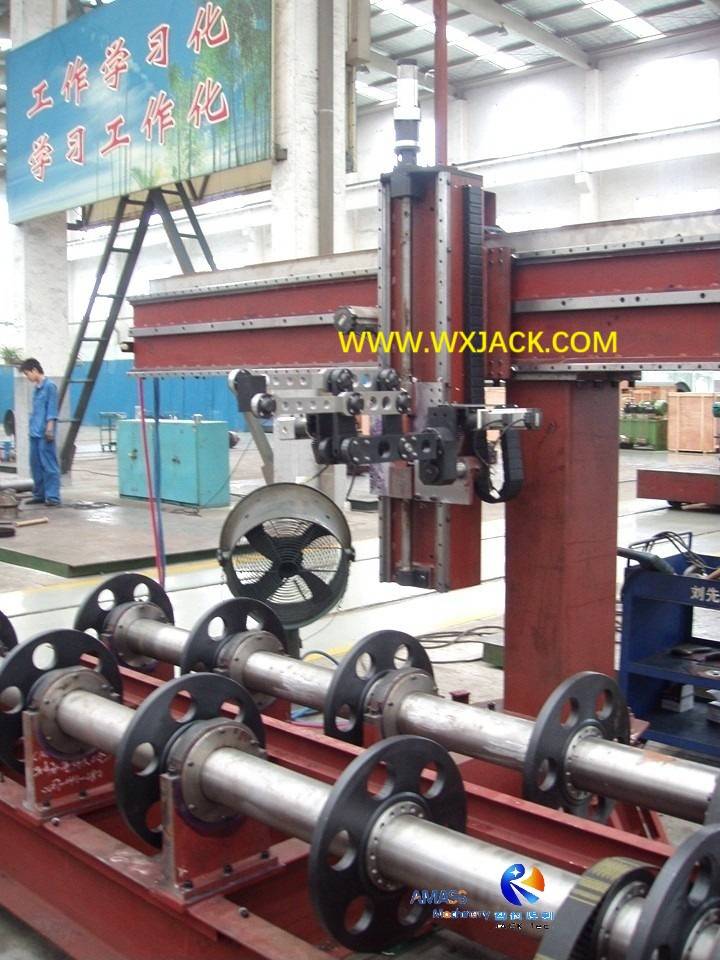

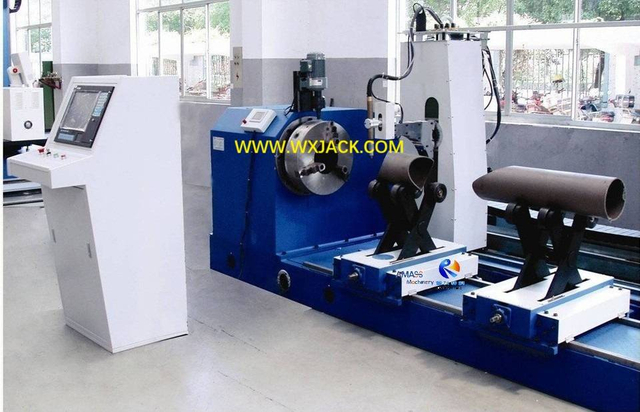

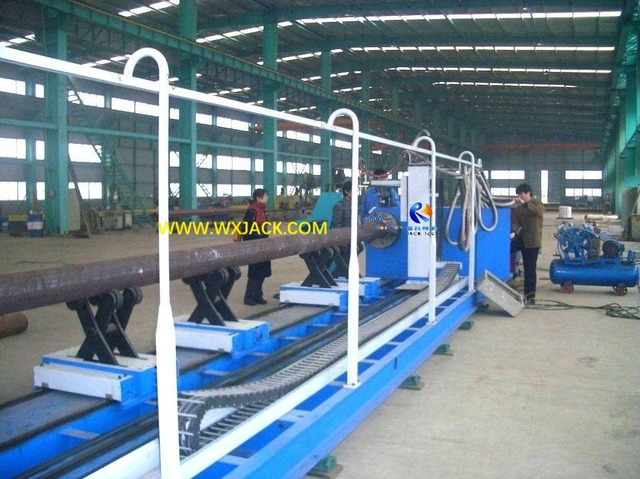

1. 3 кулачковых патрона малых и средних размеров станка для резки труб с ЧПУ:

Рис.1 Станок для резки пересечения труб с ЧПУ

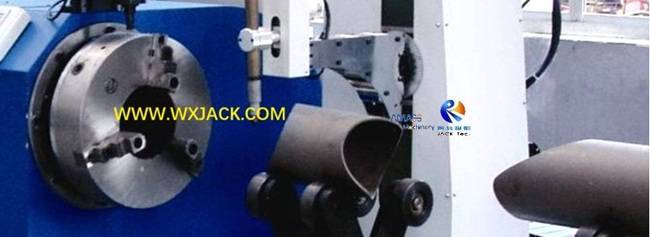

1) Когда диаметр трубы меньше Φ660 мм, из-за ее относительно большой инерции движения во время вращения, в машину для резки пересечения труб с ЧПУ необходимо ввести 3 кулачковых патрона, чтобы надежно зажать один конец трубы;
2) Весь кусок трубы будет уложен на 3-4 комплекта подвижных регулируемых кронштейнов X-типа, которые образуют основание станка для резки труб с ЧПУ;

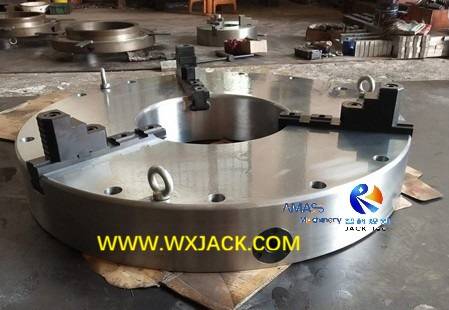

Крепление патрона в станке для резки пересечения труб с ЧПУ Wuxi JACK Φ600 мм ~ Φ660 мм:

Рис. 2. Станок для резки пересечения труб с ЧПУ 34- 微信图片_20210615094221

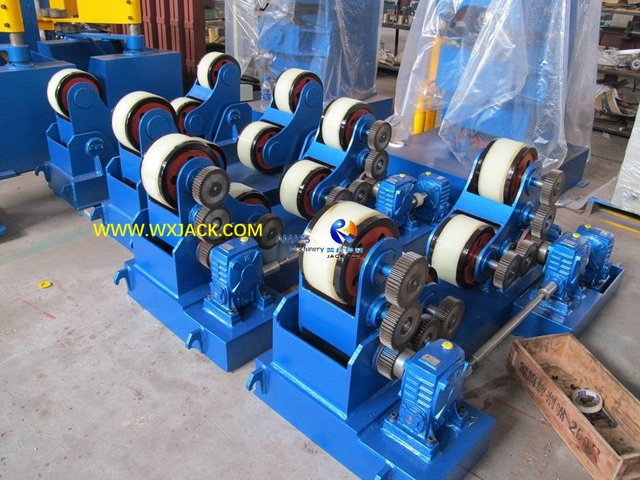

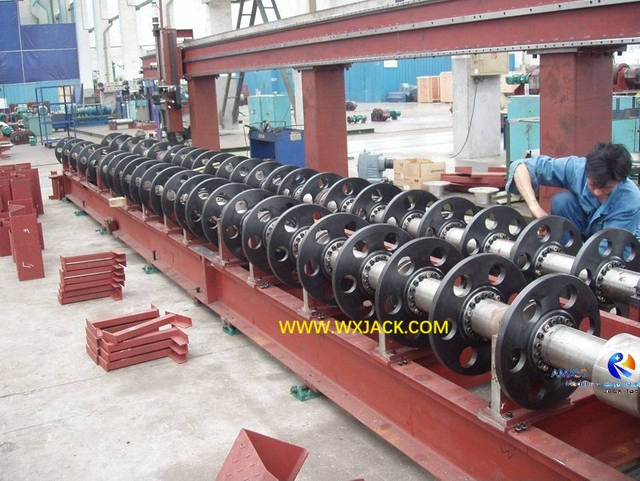

2. Группа фрикционных роликов в станке для резки труб с ЧПУ среднего и большого размера:

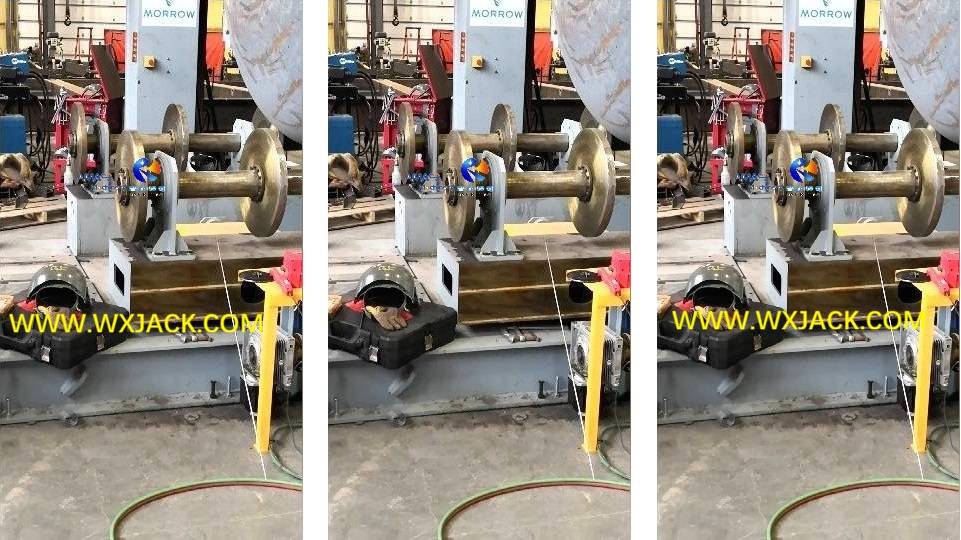

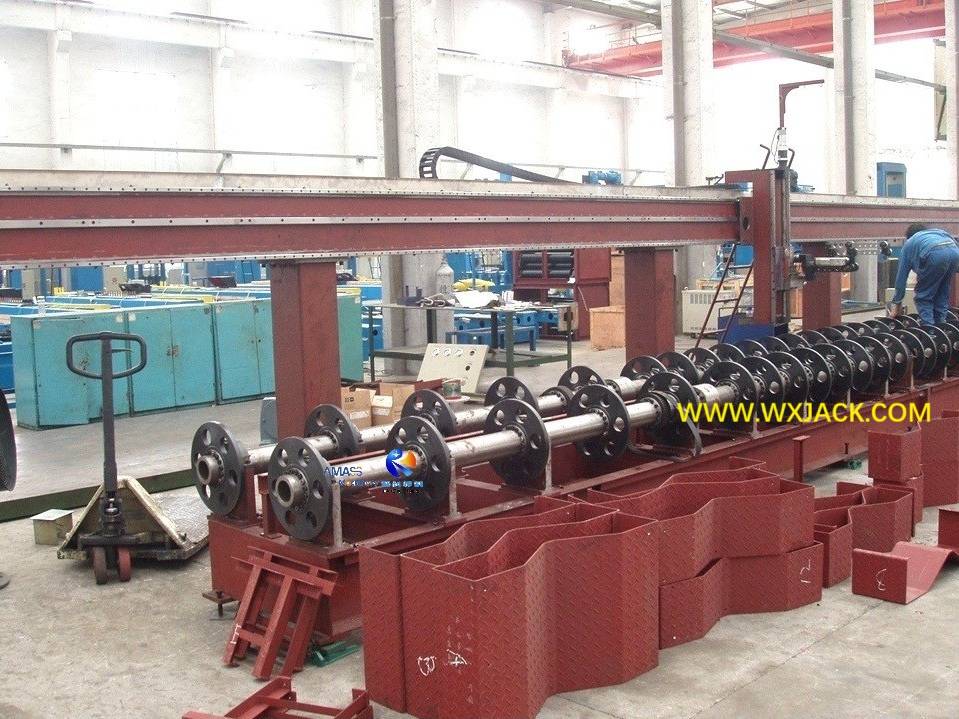

Рис. 3 Станок для резки труб с ЧПУ 9- P1010031
1) Когда диаметры труб превышают Φ1000 мм, эффект вращательной инерции сильно ослабевает, и крепление больше не требуется;

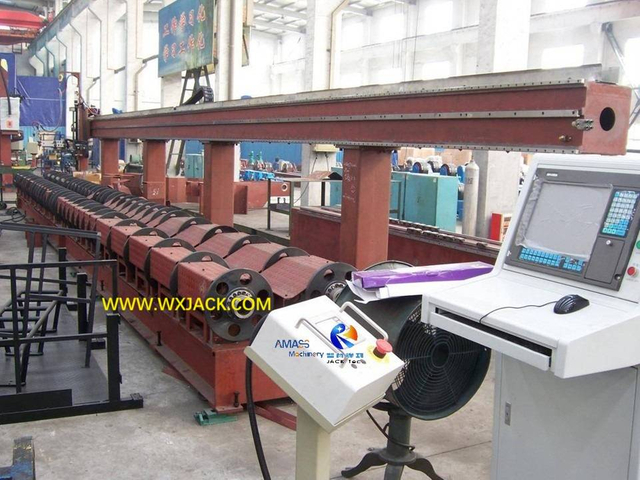

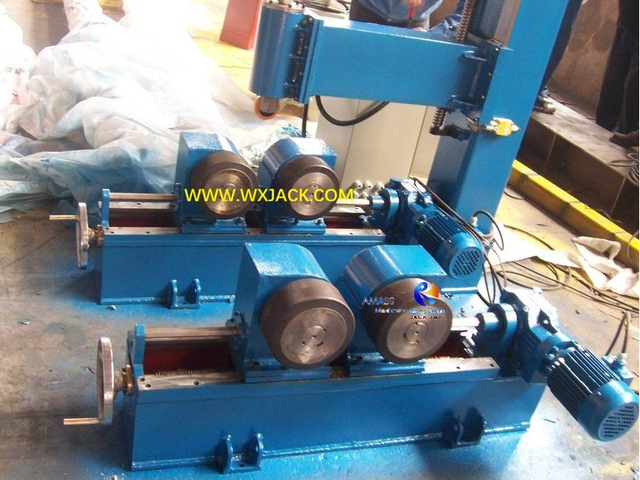

2) К настоящему времени комплект фрикционных роликов оснащен станком для резки труб среднего и большого размера с ЧПУ;
3) Преимущество фрикционных роликов заключается в простоте перемещения трубы на труборезный станок с ЧПУ и от нее без дополнительной работы по фиксации и ослаблению труб;

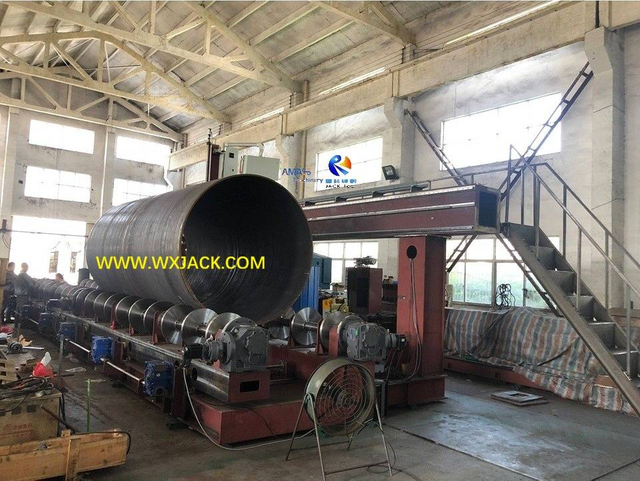

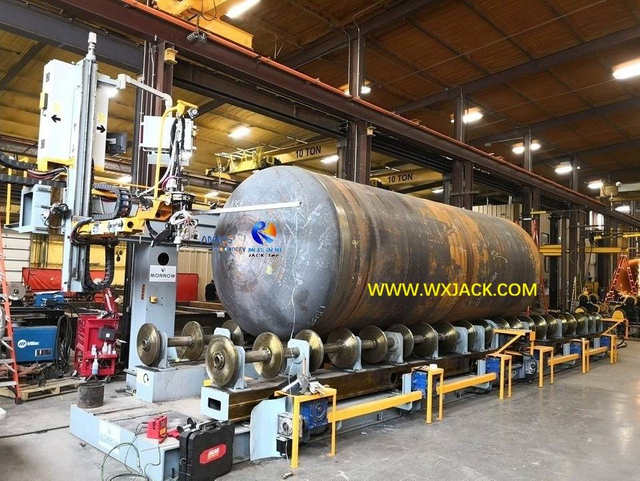

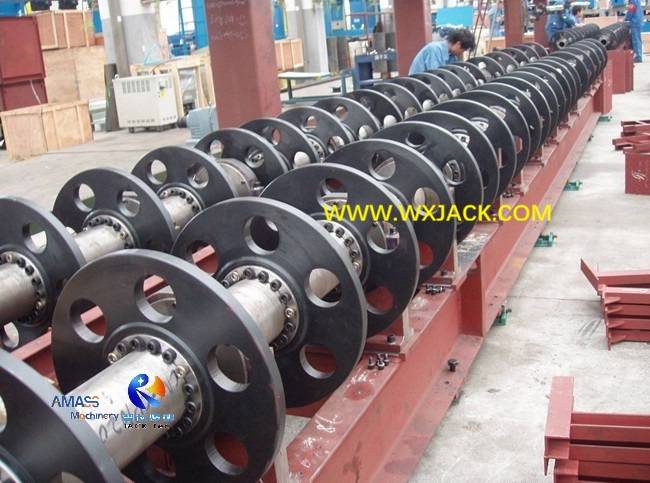

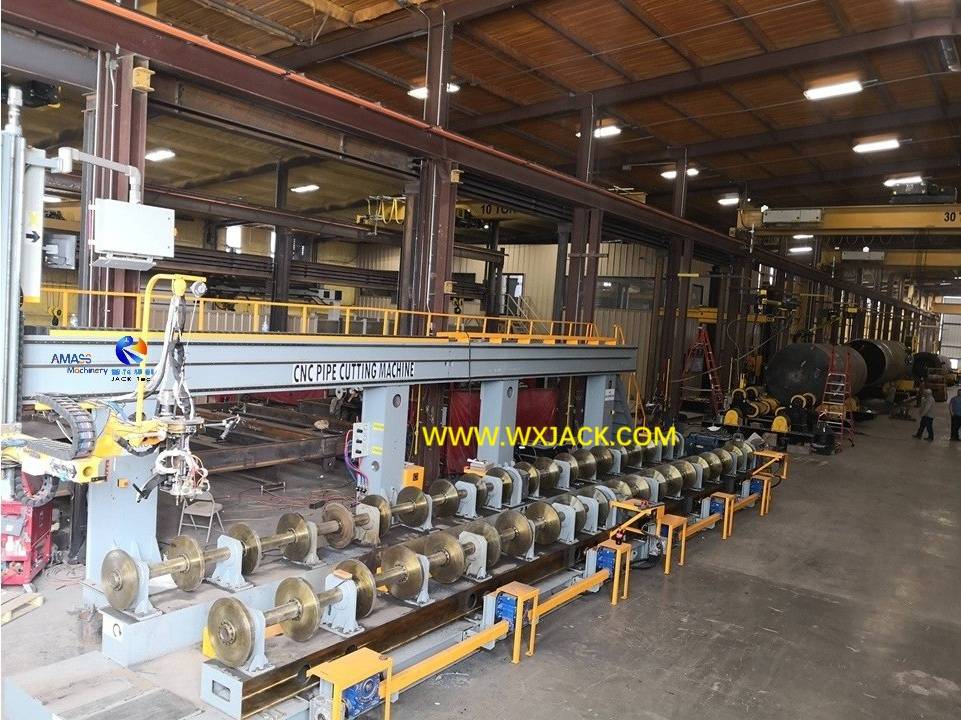

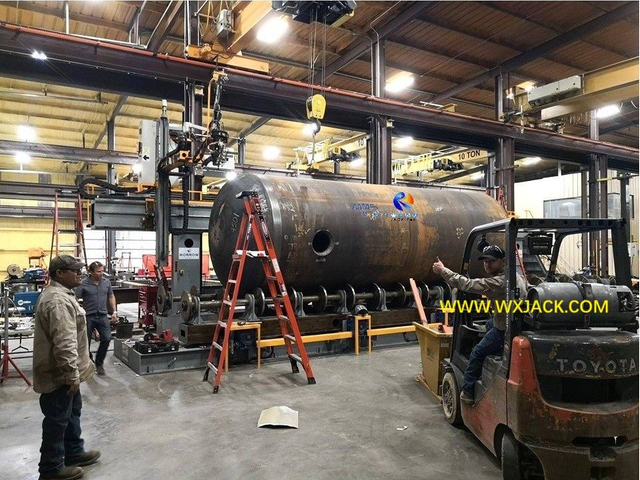

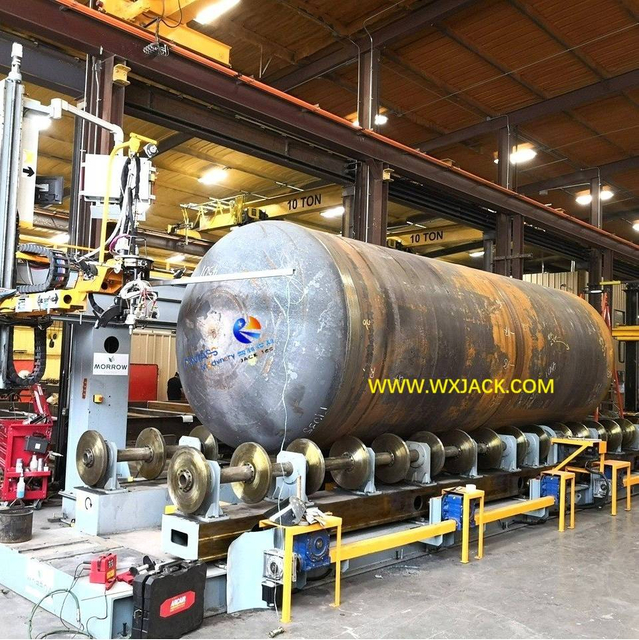

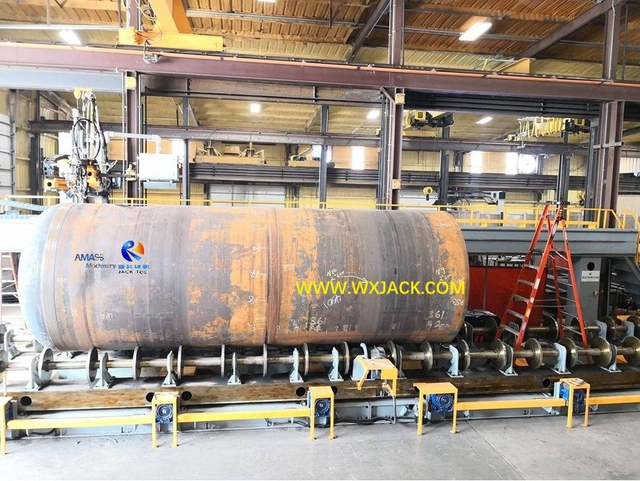

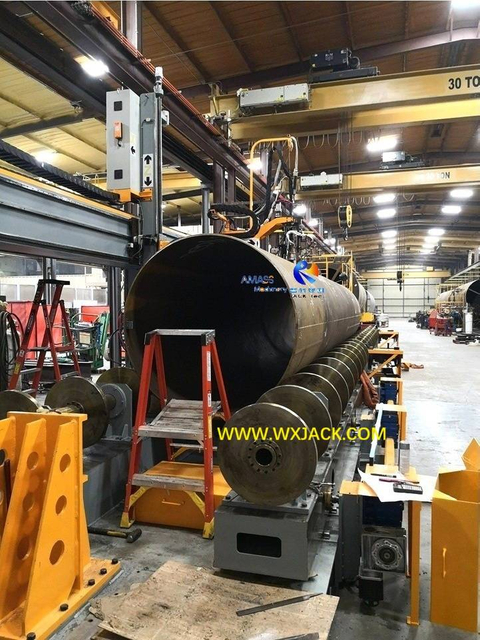

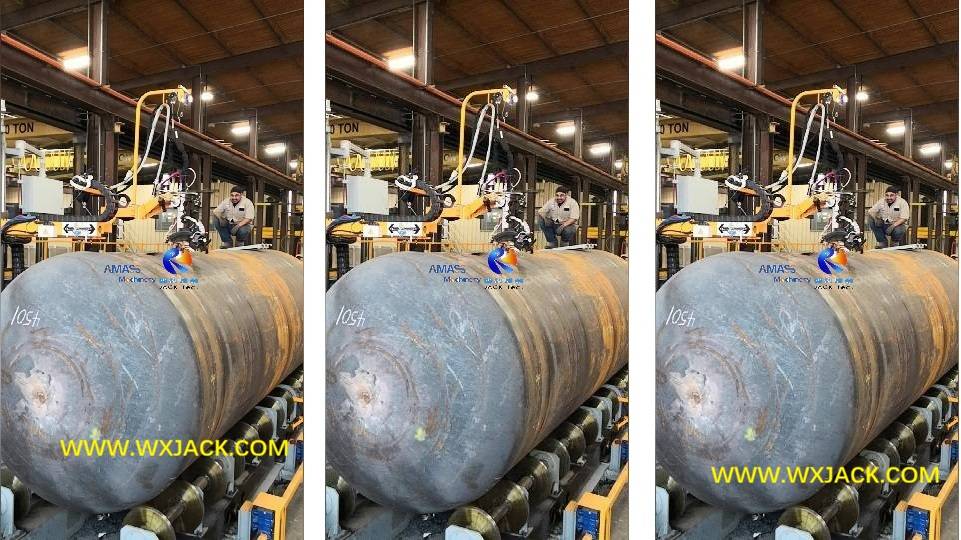

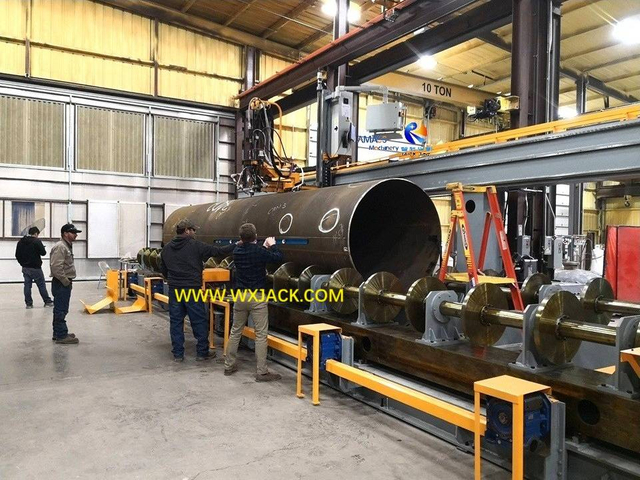

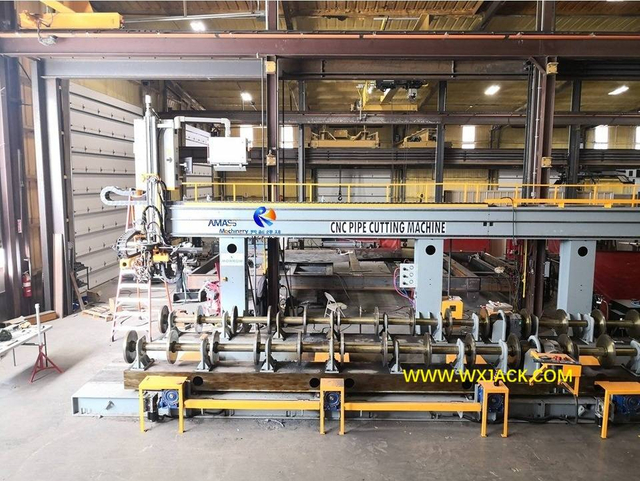

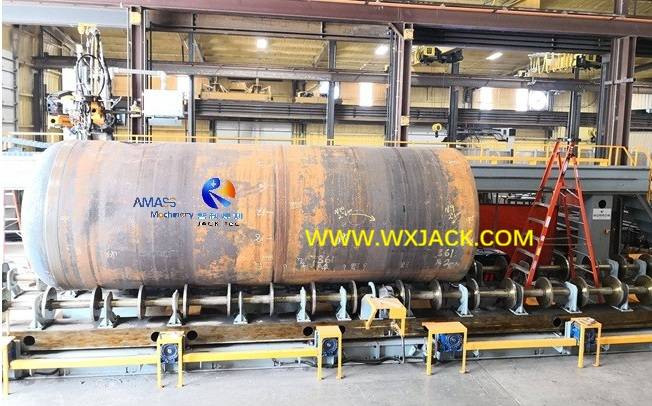

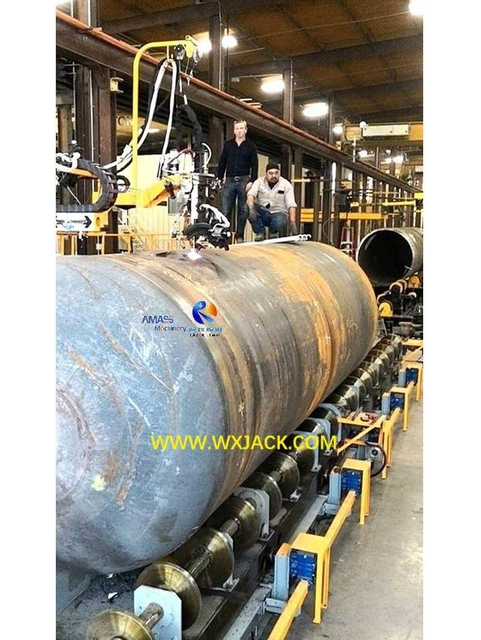

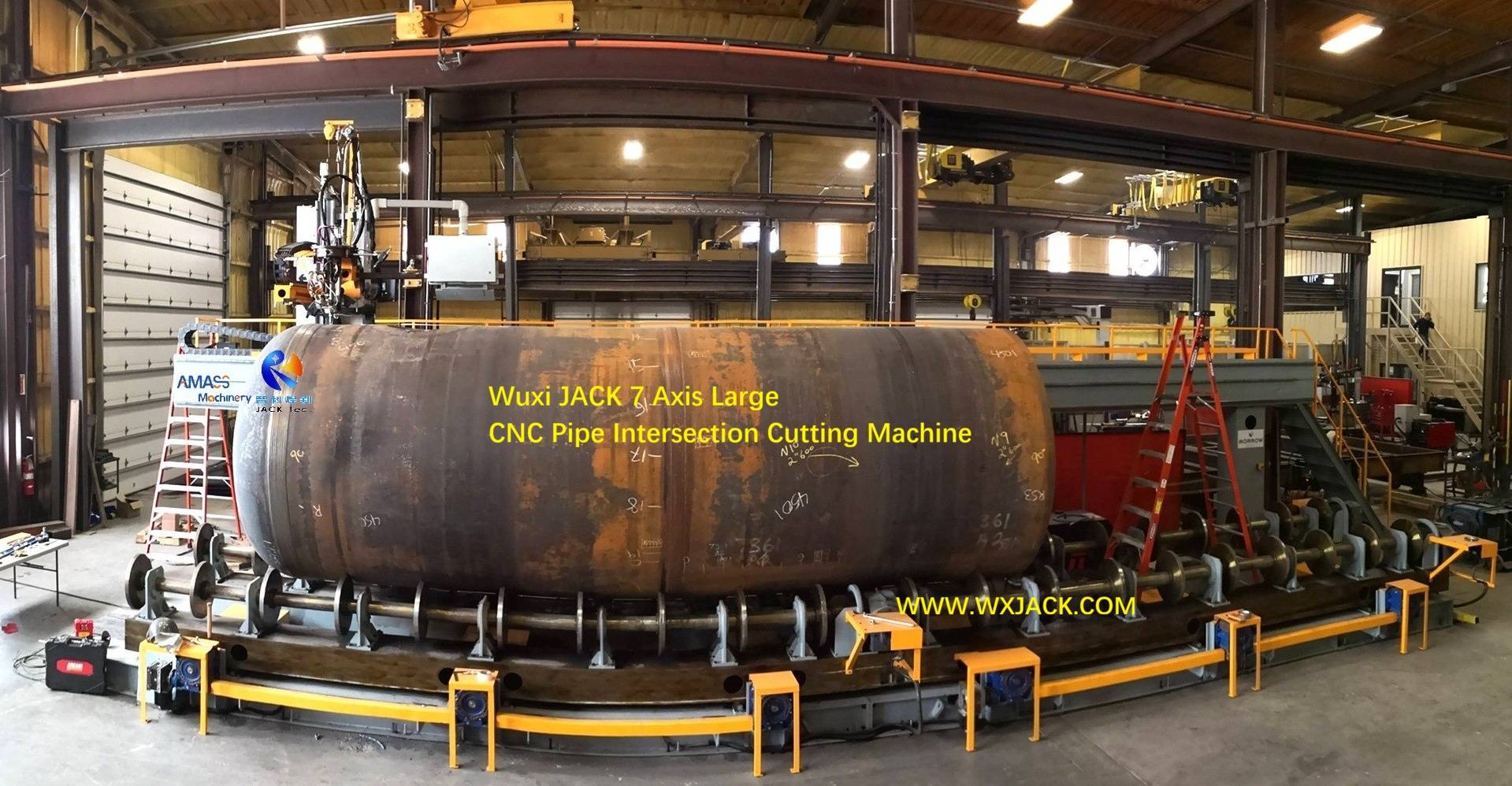

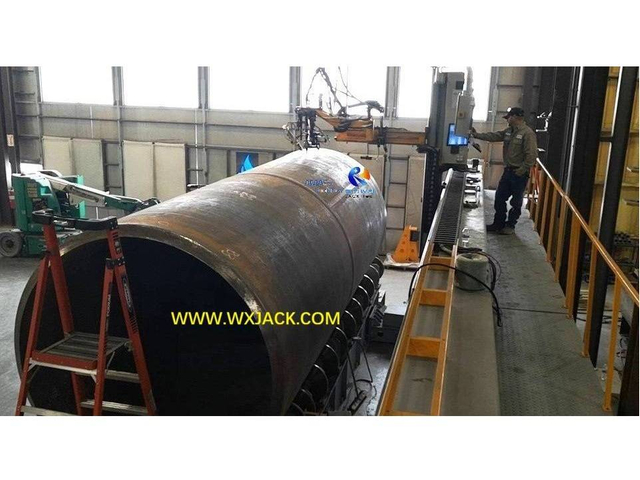

Кусок большого резервуара Φ3000 мм, уложенный на группы фрикционных роликов в большой труборезной машине с ЧПУ Wuxi JACK:

Рис. 4. Станок для резки труб с ЧПУ 9. Изображение Leadong. IMG_20190322_111009

Эксплуатация станка газопламенной и плазменной резки труб с ЧПУ

1. Общие этапы работы с газокислородной и плазменной труборезной машиной с ЧПУ:

На приведенных выше 4 фотографиях показаны 4 основных этапа работы станка для резки пересечения труб с ЧПУ, особенно большого станка для резки труб с ЧПУ:

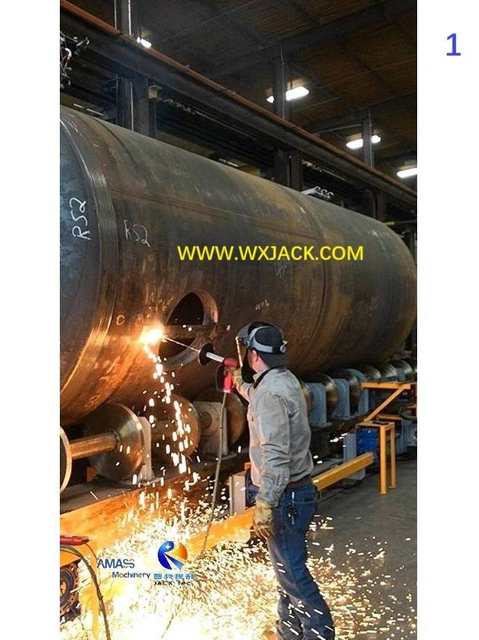

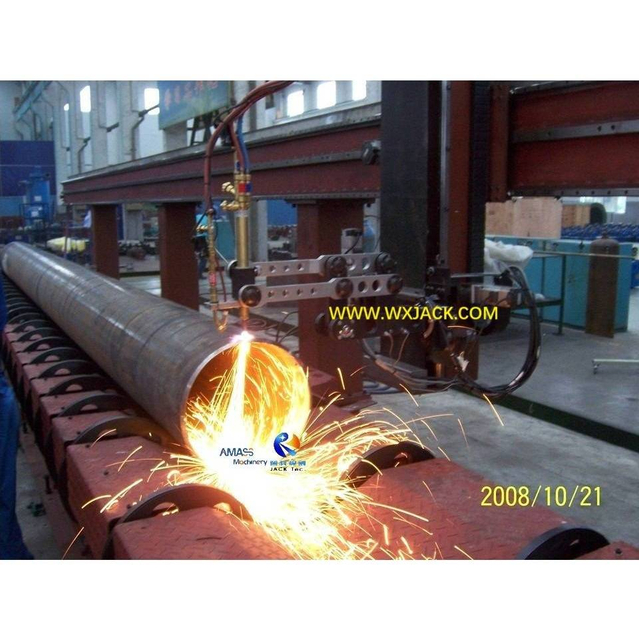

1) показано в 1ул. Фото, когда толщина трубы приближается к 100 мм, для ускорения операции резки лучше выполнить ручную пробивку отверстий в заготовке;

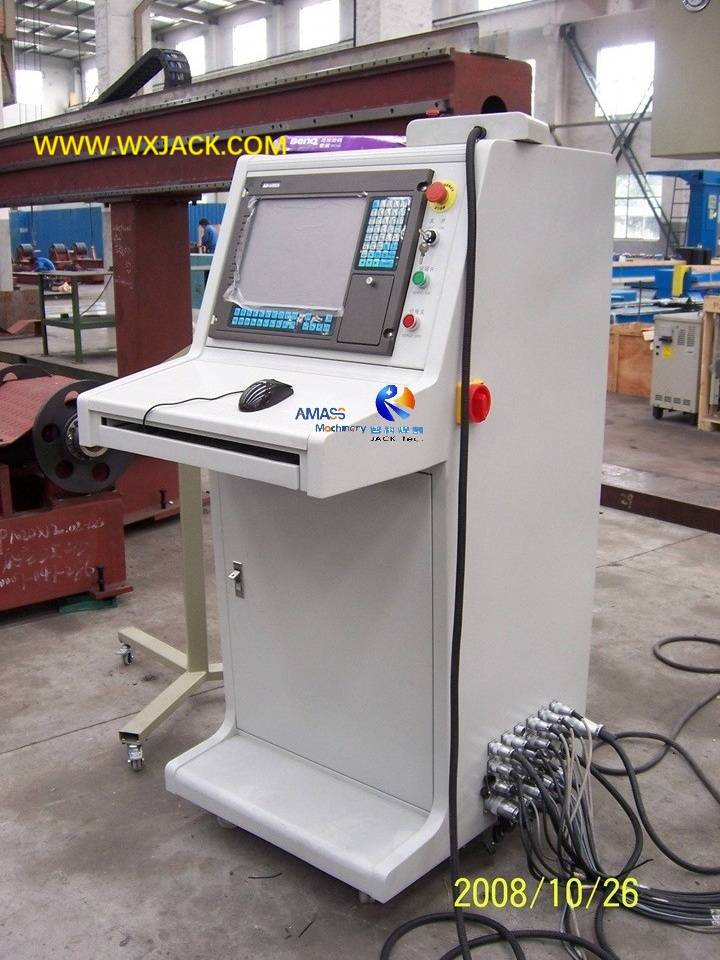

2) показано в 2й Фото, поскольку это высокоавтоматизированное оборудование, вся программа резки станка для резки труб с ЧПУ может быть создана мгновенно с помощью станции управления ЧПУ;

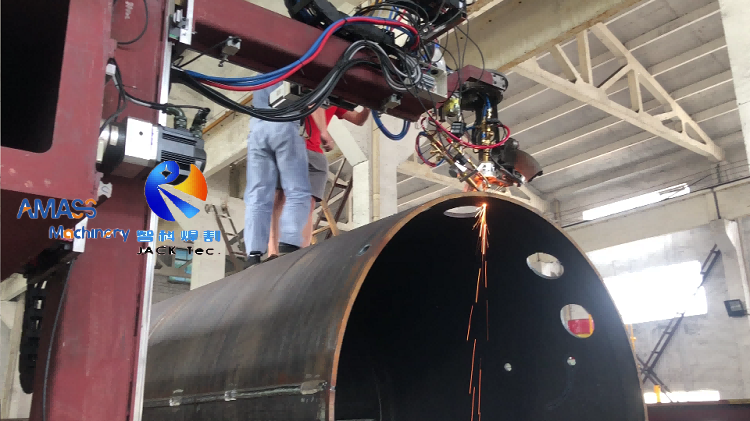

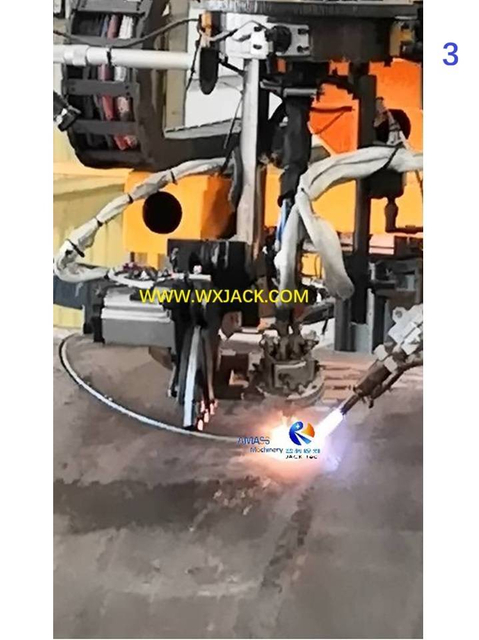

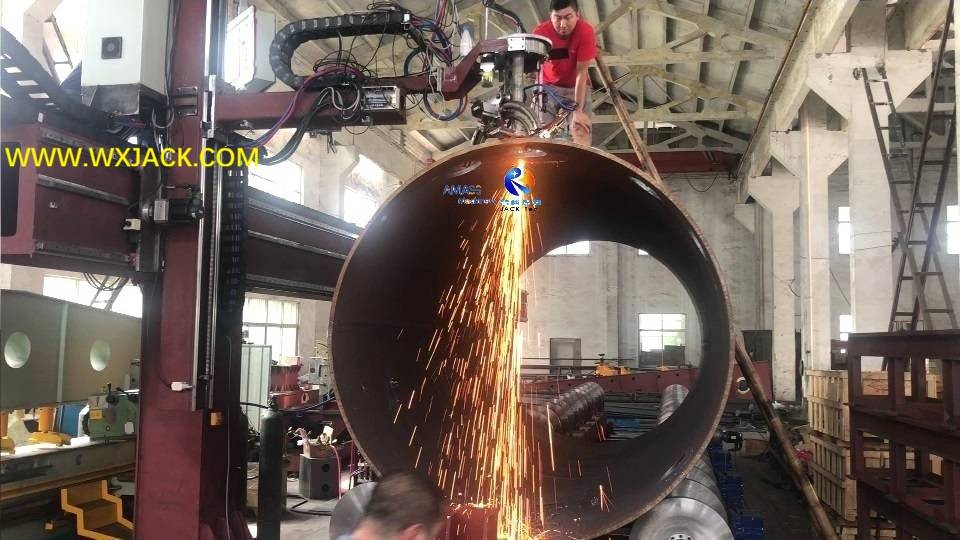

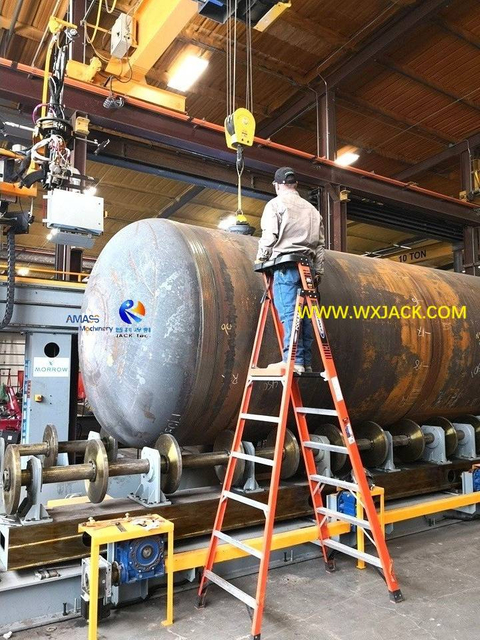

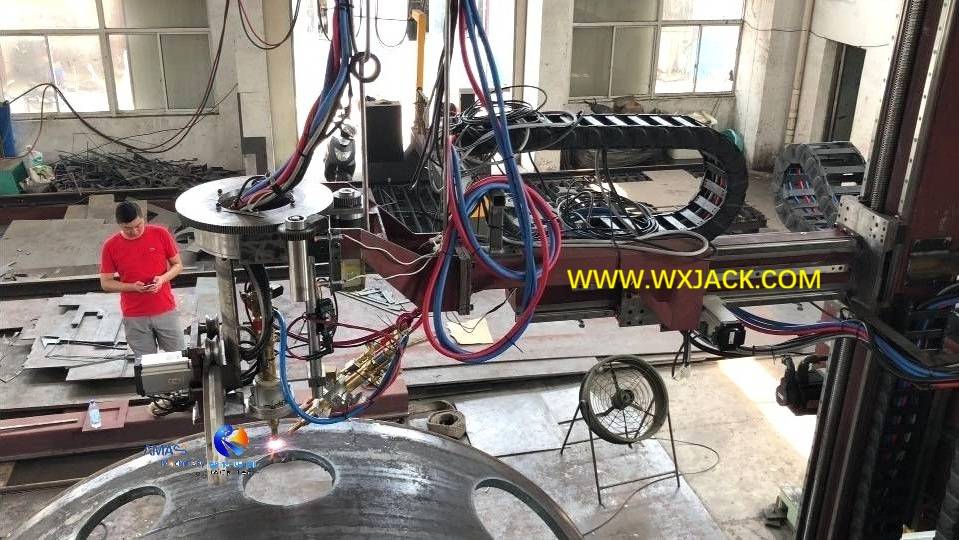

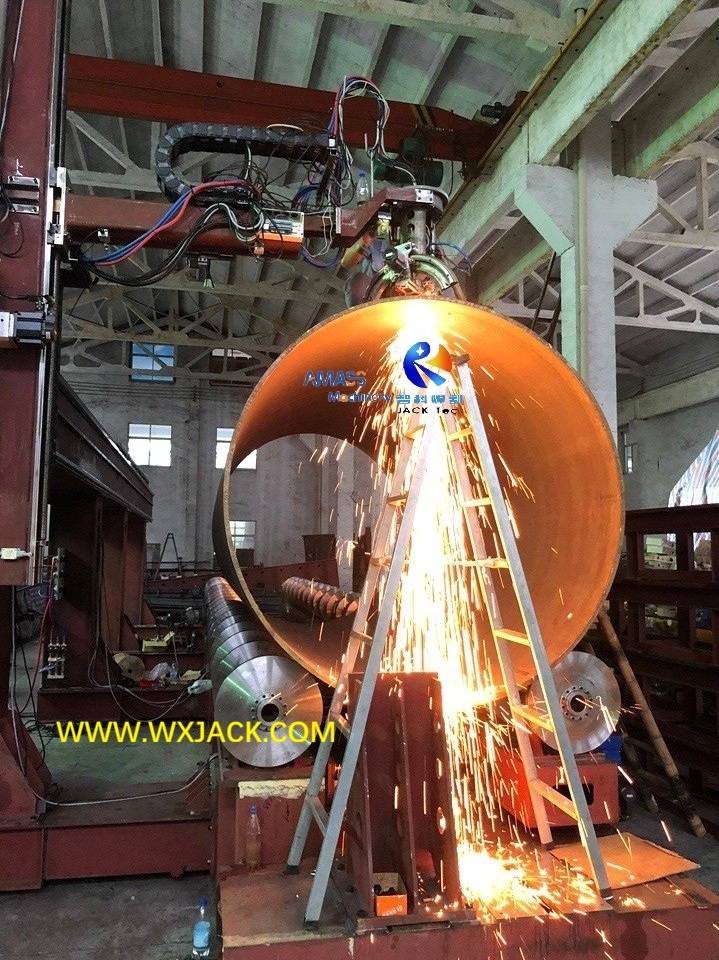

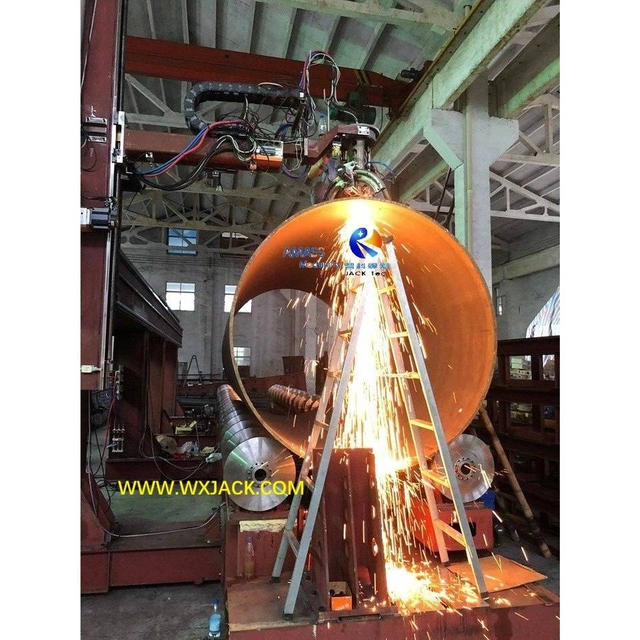

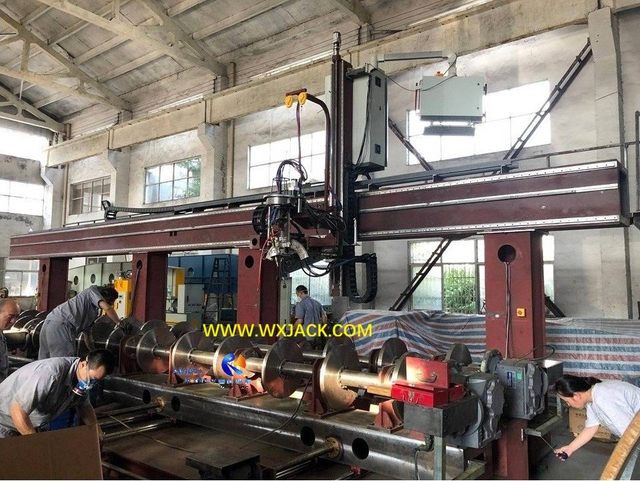

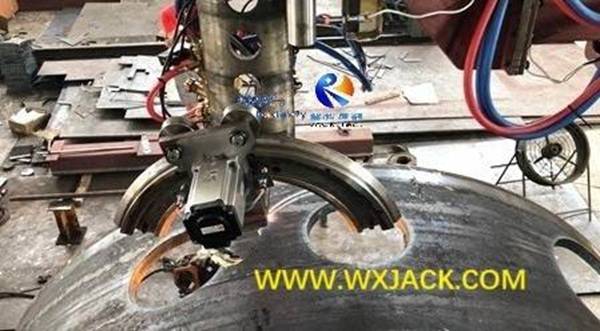

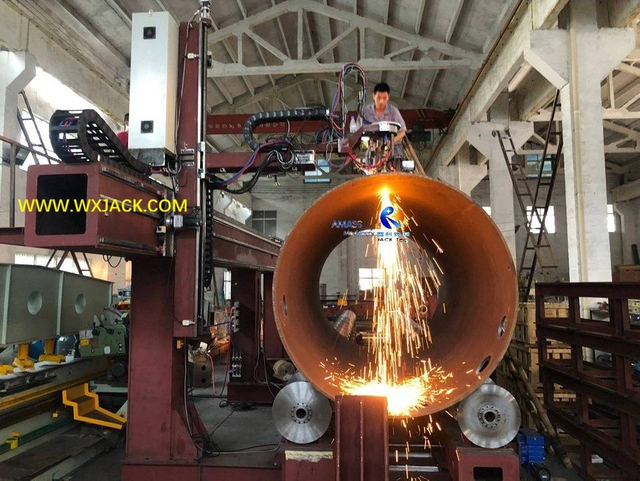

3) 3рд Фото улавливает рабочий момент Wuxi JACK 7 Axis Large CNC Pipe Cutting Machine при резке куска большого резервуара;

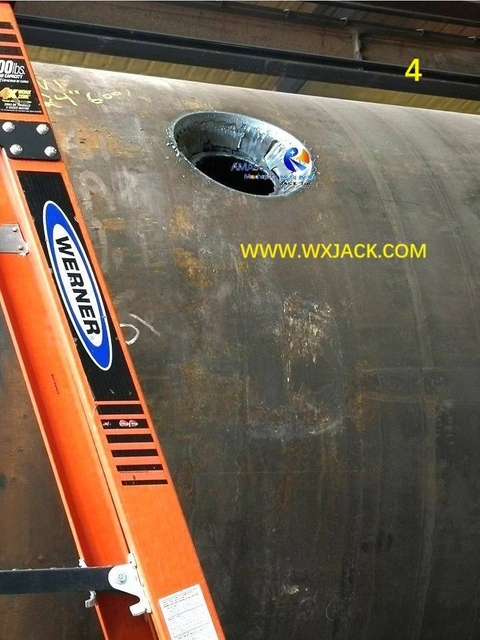

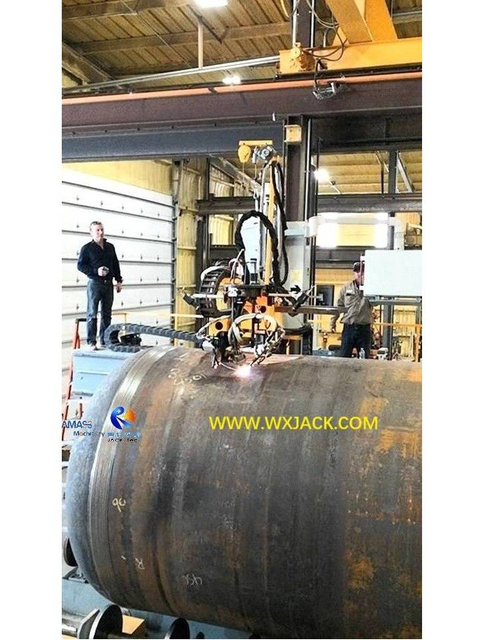

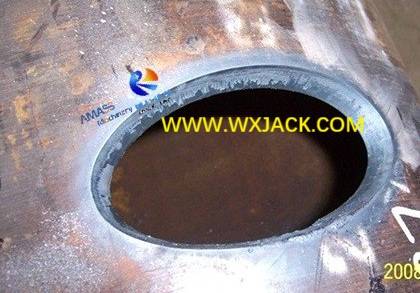

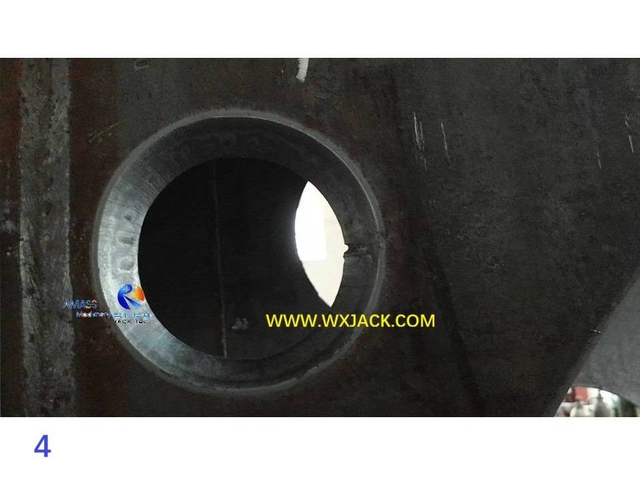

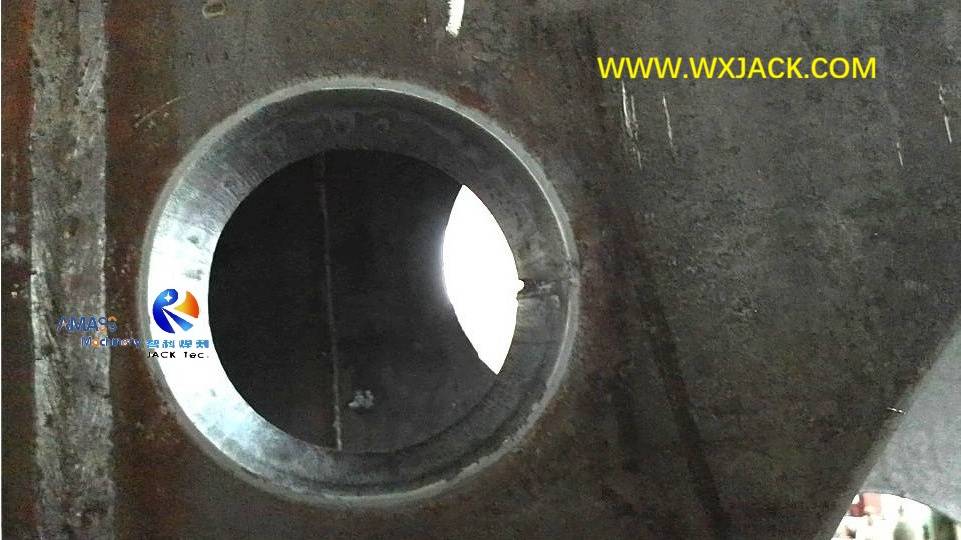

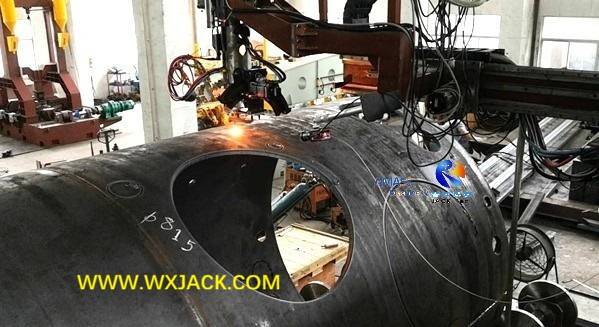

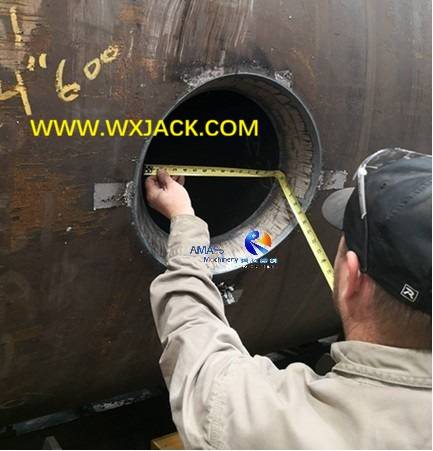

4) 4й Фото был сделан на готовом отверстии в большом цилиндре толщиной 100 мм Φ3000 мм, изготовленном на 7-осевом станке с ЧПУ Wuxi JACK для резки больших труб.

2. Создание и выполнение программы резки и ее выполнение на станке для резки пересечения труб с ЧПУ:

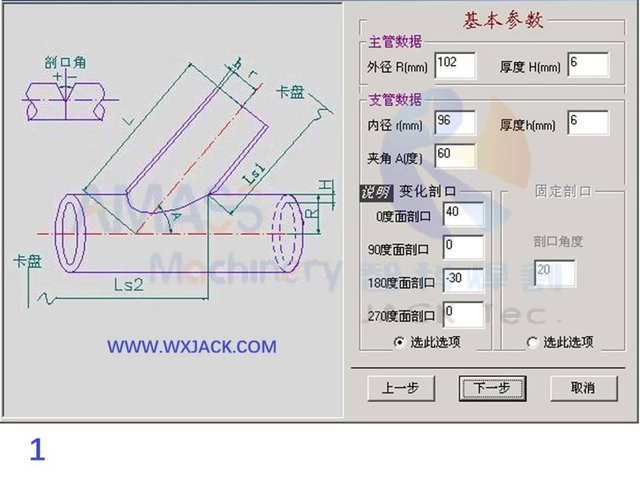

Выше 4 фотографии укажите ряд моментов времени для составления размеров заготовки, ее программирования резки и реализации на станке для резки труб с ЧПУ:

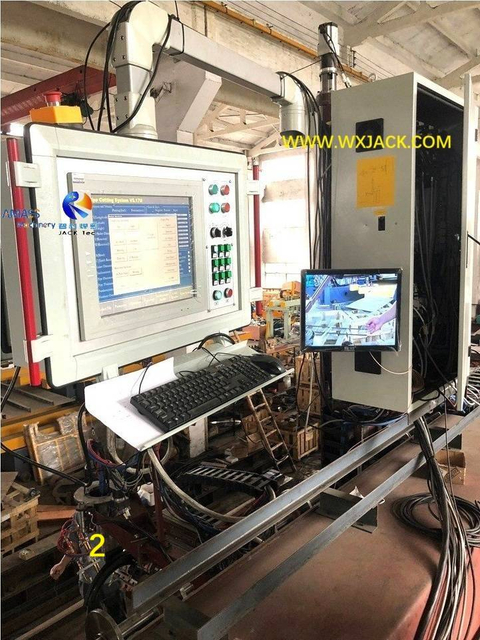

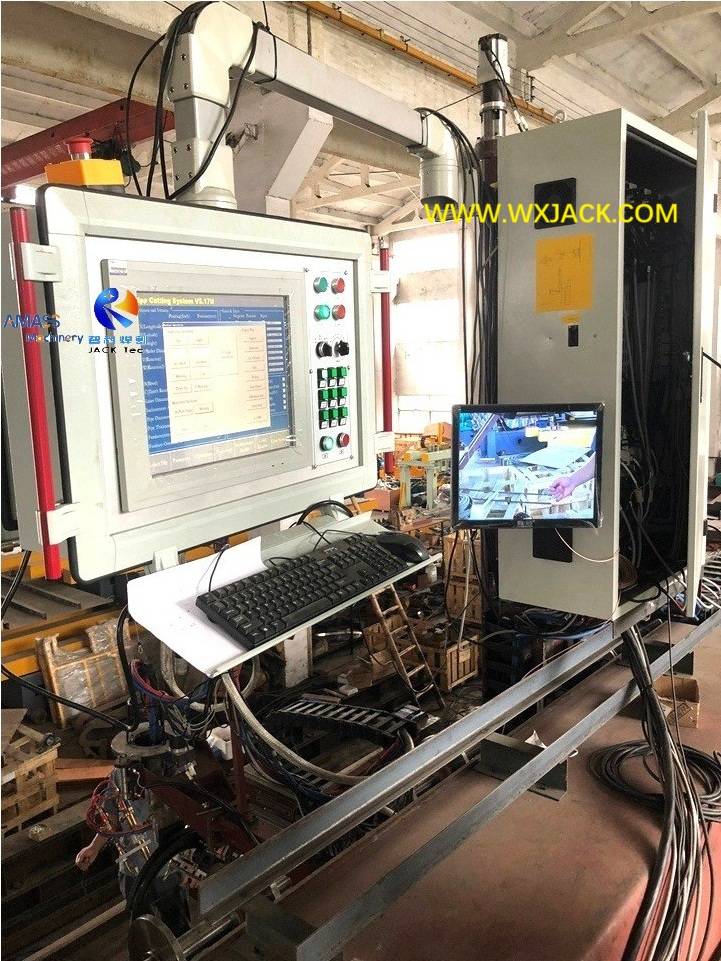

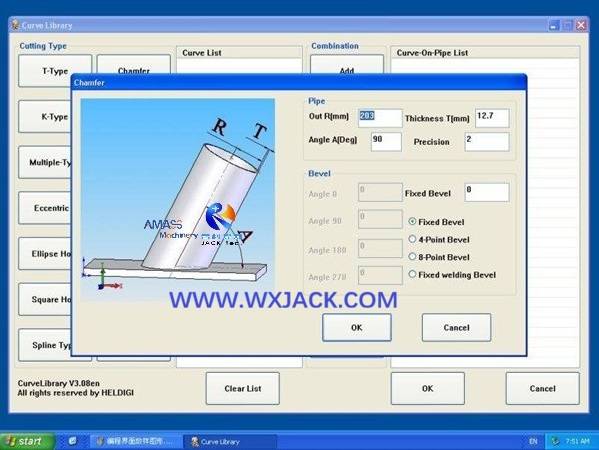

1) показано в 1ул. Фото, в начале резки трубы оператор может ввести характеристики заготовки, включая длину, толщину, внешний диаметр, внутренний диаметр, угол наклона ... в HMI (человеко-машинный интерфейс) станка для резки труб с ЧПУ;

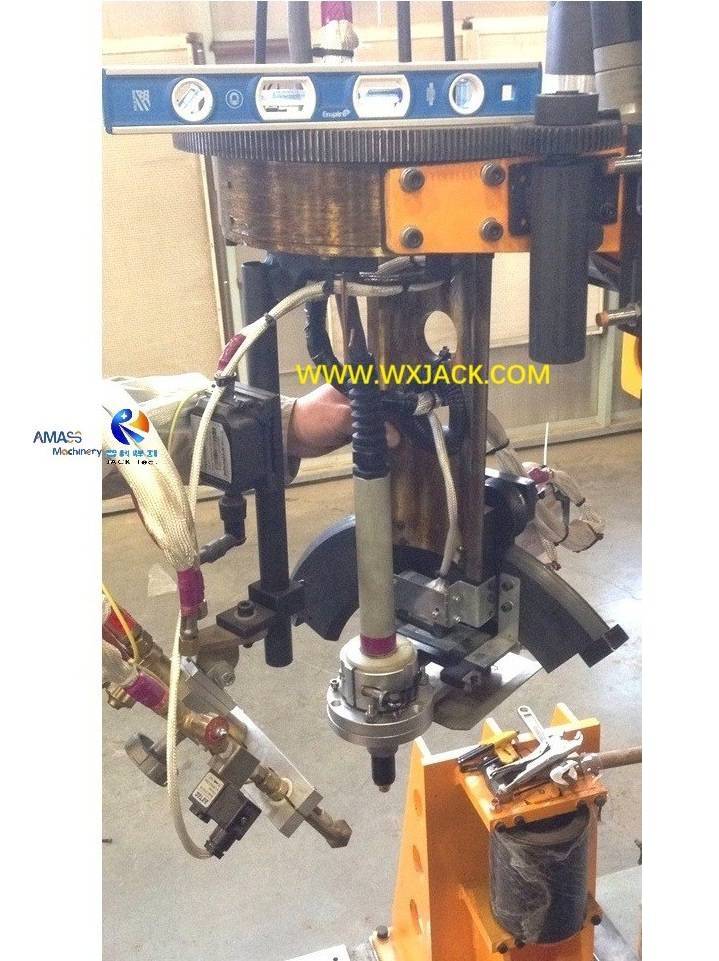

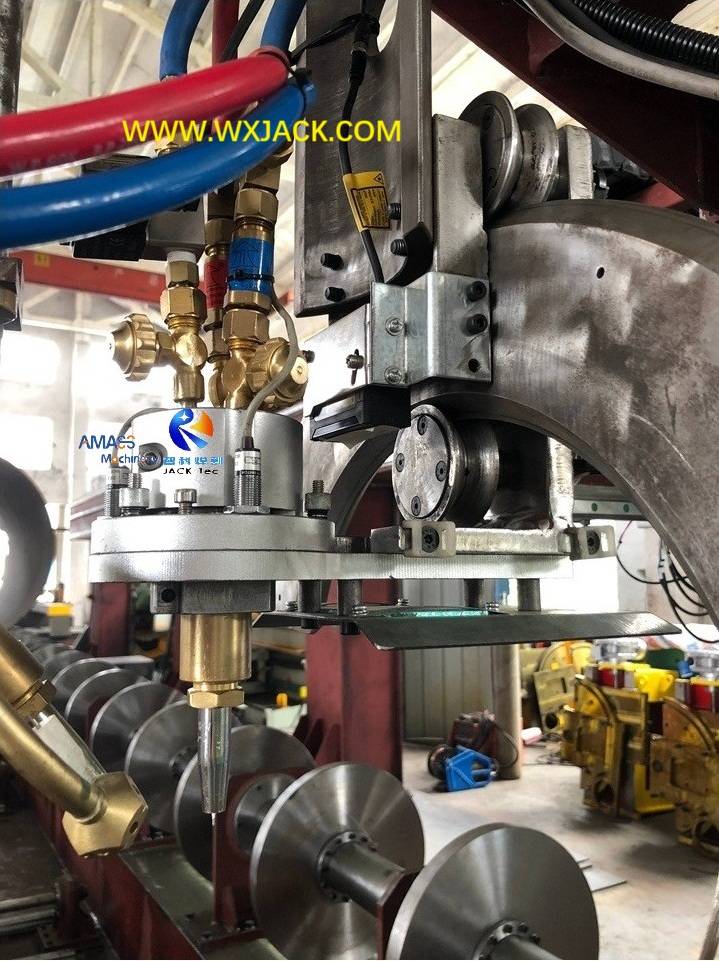

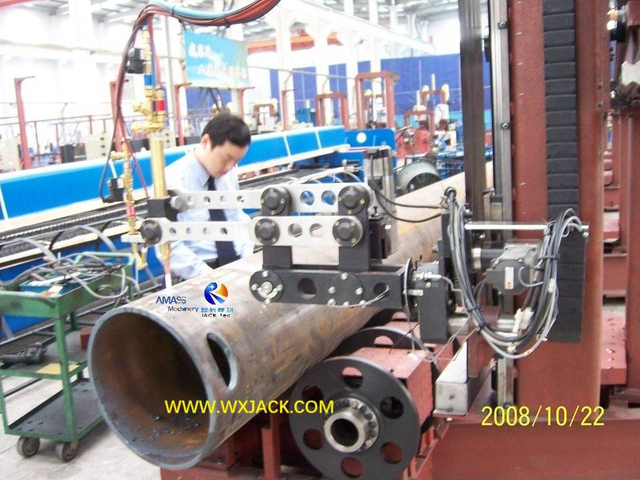

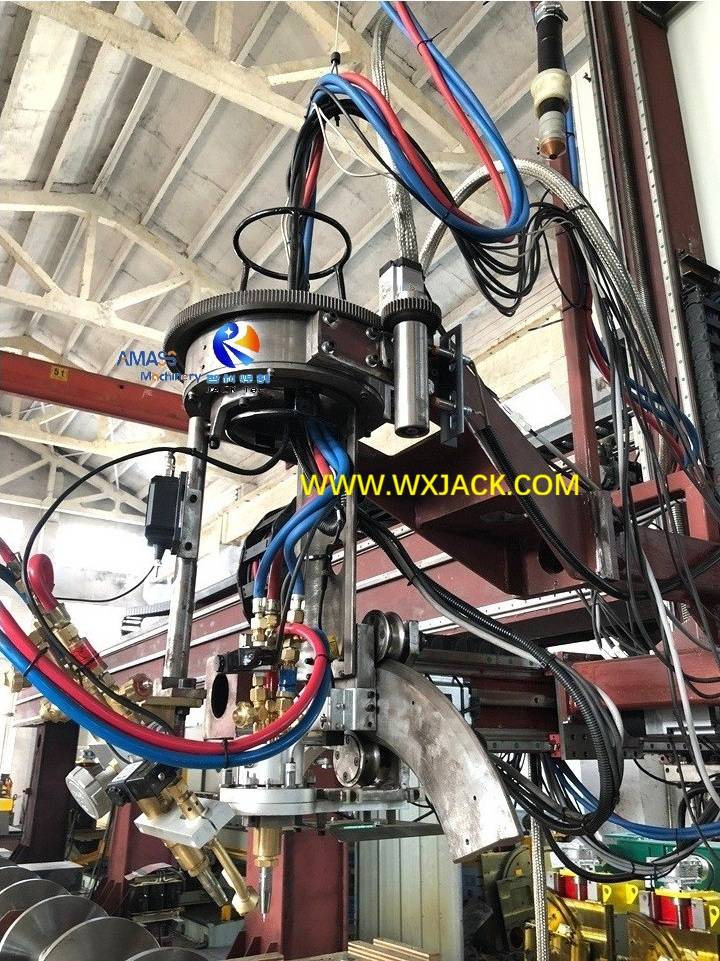

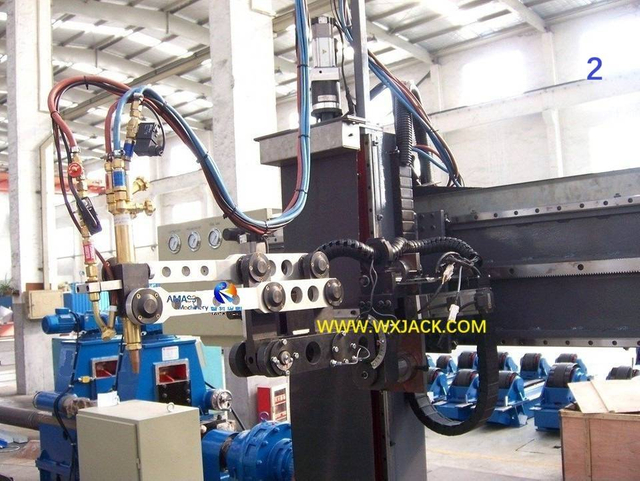

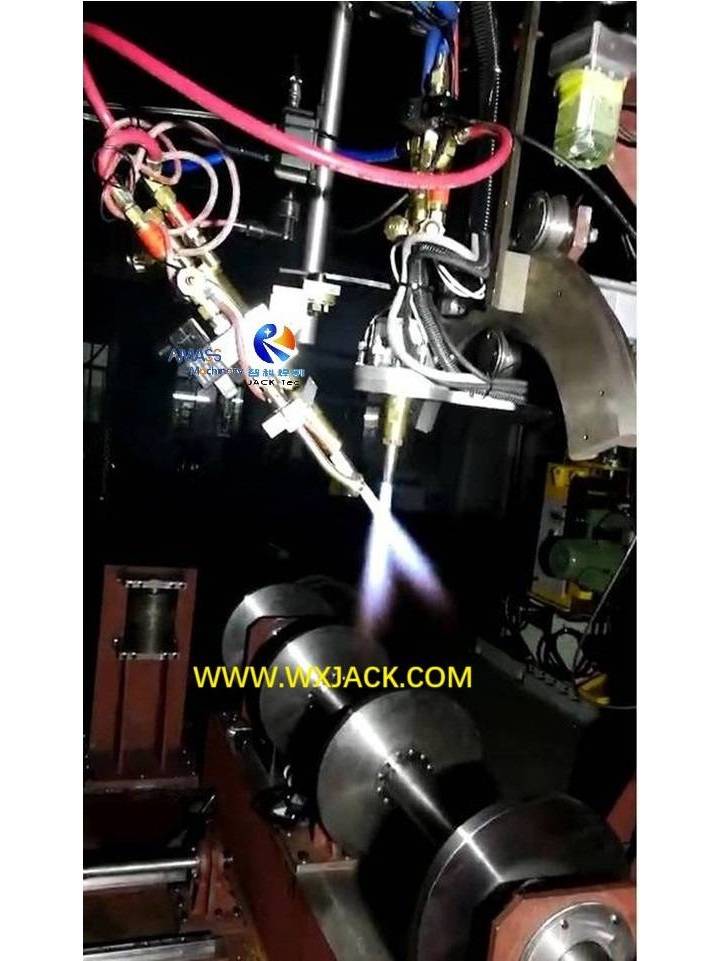

2) 2й Фото это резак, установленный в 5-осевом станке для резки пересечения труб с ЧПУ;

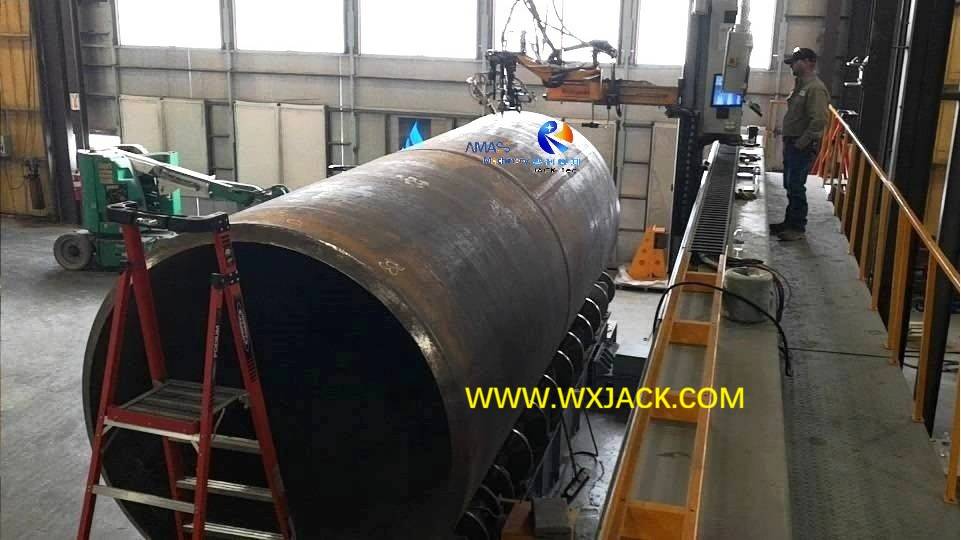

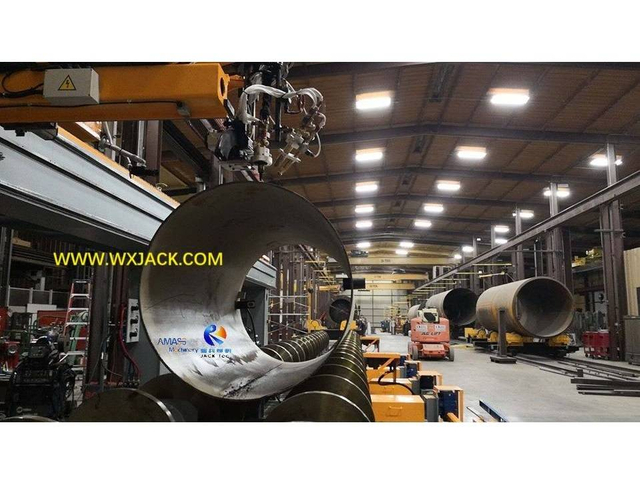

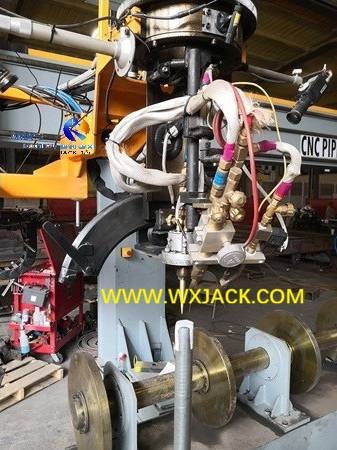

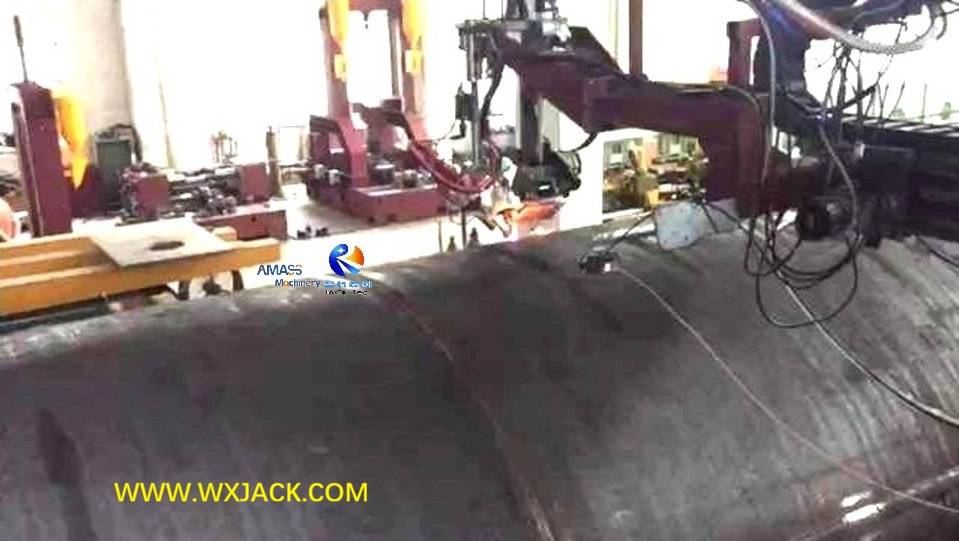

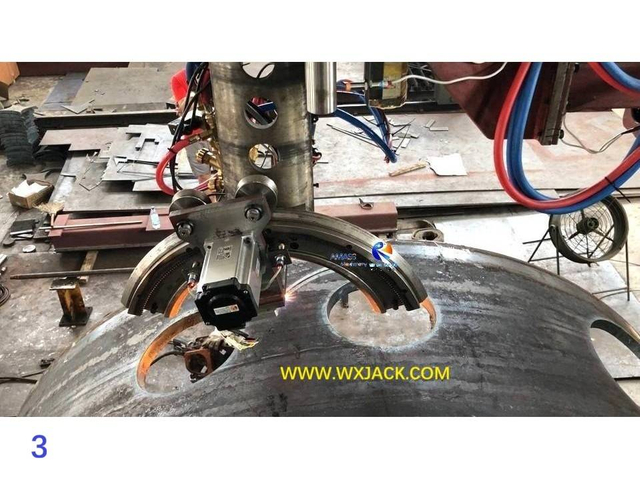

3) 3рд Фото это резак, установленный на 7-осевом крупногабаритном станке для резки труб с ЧПУ;

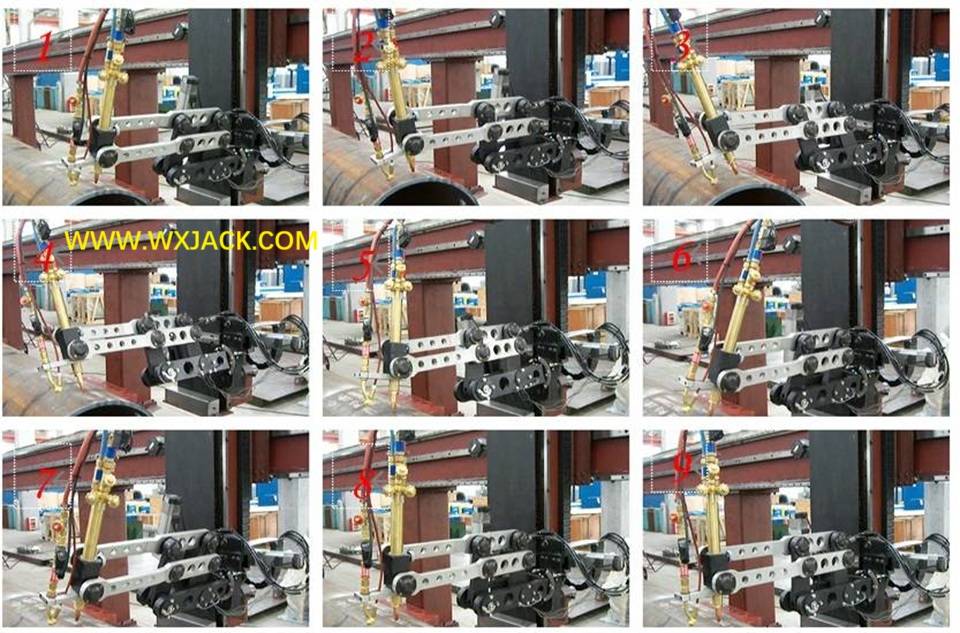

4) 4й Фото представляет собой 9 кадров анимации позиционирования резки во время работы 5-осевого станка для резки труб с ЧПУ.Для подробного анализа посетите продукт 'Многоосевой автоматический станок для резки труб с ЧПУ с расширенным управлением'.

Рис Станок для резки труб с ЧПУ

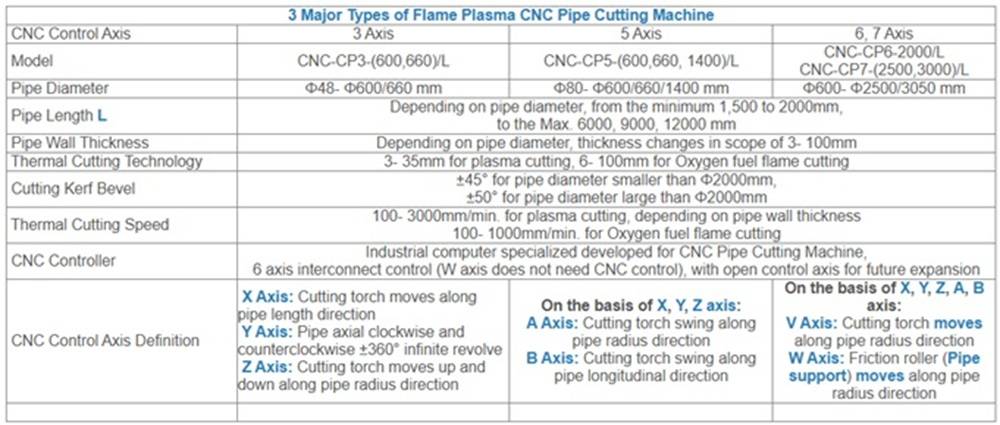

Категория и основные параметры станка для газопламенной и плазменной резки труб с ЧПУ

Здесь мы классифицируем машины газокислородной и плазменной резки труб с ЧПУ серии CP на 4 группы:

1. 3 оси CP3-600~1000/л Малый станок для резки труб с ЧПУ среднего размера;
2. 5/6 оси CP5/6-600~660/л Станок для резки пересечения труб с ЧПУ небольшого размера;
3. 5/6 оси CP5/6-1400~ 2000/л Станок для резки пересечения труб среднего размера с ЧПУ;
4. 5/6/7 оси CP5/6/7-2000~ 3000/л Большой станок для резки труб с ЧПУ

Панель навигации на 'Тип станка для резки пересечения труб с ЧПУ'

3-осевой станок с ЧПУ для резки труб малого и среднего размера CP3-600~1000/L

Подробнее >>

1. Характеристики и применение труборезного станка с ЧПУ малого и среднего размера CP3-600~1000/L:

1) Такой небольшой станок для резки труб с ЧПУ среднего размера используется для резки труб малого и среднего диаметра и тонкостенных труб без необходимости снятия фаски с наклонной кромки;
2) Крепление заготовки в этом станке для резки труб с ЧПУ малого и среднего размера имеет 3-х кулачковый патрон;
3) Типичная модель этого диапазона станков для резки труб с ЧПУ: СР3-1000/15.



2. Технические параметры труборезного станка с ЧПУ малого и среднего размера CP3-600~1000/L:

Модель 3-осевого станка для резки пересечения труб с ЧПУ СР3-600/ л
CP3-1000/ л
Применимый диапазон диаметров труб 80 ~ 600/1000 (мм)
Применимо Макс.Длина трубы 6000/ 9000/ 12000 мм
Применимая толщина трубы 6~100 мм для газовой резки;
3 ~ 25 мм для плазменной резки
Применимая скорость резания
Пламя и плазма
200 ~ 800 мм/мин.для газовой резки;
Около 200 ~ 2000 мм/мин.для плазменной резки
(В зависимости от толщины трубы и мощности плазмы)
Ось управления ЧПУ
3 оси X/Y/Z:
Ось X: Позиционирование резака вдоль трубы;
Ось Y: Для контроля вращения трубы;
Ось Z: Резак по радиусу трубы

5/6 Axis CP5/6-600~660/L Небольшой станок для резки пересечения труб с ЧПУ

Подробнее >>

1. Применение малогабаритного станка для резки труб с ЧПУ CP5/6-600~660/L:

1) 5-осевой или 6-осевой станок для резки труб с ЧПУ используется для резки труб малого диаметра и большей толщины, которые требуют снятия фаски;
2) 3-кулачковый патрон используется для закрепления заготовки в станке для резки труб с ЧПУ этого класса;
3) Типичными моделями этого диапазона станков для резки труб с ЧПУ являются: СР5-600/л 5-осевой станок для резки труб с ЧПУ и/или СР6-600/Л Станок для резки пересечения труб с ЧПУ.



2. Технические параметры малогабаритного станка для резки труб с ЧПУ CP5/6-600~660/L:

Модель 5/6-осевого станка для резки пересечения труб с ЧПУ СР5- 600/л
СР5- 660/л
СР6- 600/л
СР6- 660/л
Допустимый диапазон диаметров заготовки 48/ 80 ~ 600/660 (мм)
Действительный макс.Длина трубы 6000/ 9000/ 12000 мм
Допустимая толщина трубы 6~100 мм для газовой резки;
3 ~ 25 мм для плазменной резки
Действительная скорость резания 200 ~ 800 мм/мин.для газовой резки
Около 200 ~ 2000 мм/мин.для плазменной резки
(В зависимости от толщины трубы и мощности плазмы)
Подходящая ось управления ЧПУ
5/6 оси X/Y/Z/A/B/V
Ось X: Для резака по длине трубы
Ось Y: Для вращения трубы;
Ось Z: Для вертикального положения резака;
Ось: Для наклона резака по радиусу трубы;
Ось B: Для наклона резака по длине трубы;
ось V: Для резака по радиусу трубы

5/6 Axis CP5/6-1400~ 2000/L Станок для резки пересечения труб среднего размера с ЧПУ

Подробнее >>

1. Применение станка для резки пересечения труб среднего размера с ЧПУ CP5/6-1400~ 2000/L:

1) Этот тип труборезного станка с ЧПУ имеет наибольшую долю применения в своей группе продуктов для резки труб среднего диаметра диаметром до Φ2000 мм;
2) Узел удержания и вращения заготовки в этом диапазоне труборезных станков с ЧПУ представляет собой фрикционный ролик;
3) Типичные модели СР5-2000/Л, а также СР6-1400/Л Станок для резки пересечения труб с ЧПУ.



2. Технические параметры станка для резки труб с ЧПУ CP5/6-1400~2000/L:

Модель 5/6-осевого станка для резки пересечения труб с ЧПУ СР5 - 1400 / л
СР5 - 2000/л
СР6 - 1400/л
СР6 - 2000/л
Диапазон эффективного диаметра заготовки 300/400 ~ 1400/2000 (мм)
Эффективный Макс.Длина заготовки 6000/ 9000/ 12000 мм
Диапазон эффективной толщины заготовки 6~100 мм для газовой резки;
3 ~ 25 мм для плазменной резки
Эффективная скорость газовой и плазменной резки 200 ~ 800 мм/мин.для газовой резки
Около 200 ~ 2000 мм/мин.для плазменной резки
(В зависимости от толщины трубы и мощности плазмы)
Эффективная ось управления ЧПУ
5/6 оси X/Y/Z/A/B/V
Ось X: Для перемещения резака вдоль трубы в продольном направлении;
Ось Y: Для управления вращением трубы по часовой/против часовой стрелки;
Ось Z: Для управления высотой резака;
Ось: Для наклона резака по радиусу трубы;
Ось B: Для наклона резака вдоль продольного направления трубы
ось V: Для перемещения резака по радиусу трубы

5/6/7 Axis CP5/6/7 2000~ 3000/L большой автомат для резки труб с ЧПУ

Подробнее >>

1. Применение большого станка для резки труб с ЧПУ CP5/6/7 2000~ 3000/L:

1) Эта серия станков для резки пересечения труб с ЧПУ используется для резки труб большого диаметра и большой толщины.Соответственно, газовая резка имеет большее применение, чем плазменная;
2) Выбор между 5 осями, 6 осями и 7 осями зависит от наибольшего диаметра трубы, предпочтений заказчика и бюджета;
3) Типичные модели больших труборезных станков с ЧПУ: СР5-3000/л, а также СР7-3000/Л, а также СР5-2500/л, а также СР7-2000/Л, а также СР5-2000/Л.



2. Технические параметры большого труборезного станка с ЧПУ CP5/6/7- 2000~ 3000/L:

Модель 5/6/7-осевого станка для резки больших труб с ЧПУ СР5-2000/Л
СР6 - 2000/л
СР5- 2500/л
CP6- 2500/ л
CP7-2500/ л
СР6 - 3000/л
СР7 - 3000/л
Применимый диапазон диаметров труб 400/ 500/ 600 ~
2000/ 2500/ 3000 (мм)
Применимо Макс.Длина заготовки 6000/ 9000/ 12000/ 15000
мм
Применимый диапазон толщины трубы 6~100 мм для газовой резки;
3 ~ 25 мм для плазменной резки
Применимая скорость резания 200 ~ 800 мм/мин.для газовой резки
Около 200 ~ 2000 мм/мин.для плазменной резки
(В зависимости от толщины трубы и мощности плазмы)
Применимая ось управления ЧПУ 7 оси X/Y/Z/A/B/V/W
Ось X: Для позиционирования резака вдоль трубы;
Ось Y: Для управления вращением трубы;
Ось Z: Для подъема и опускания резака;
Ось: Для наклона резака по радиусу трубы;
Ось B: Для наклона резака вдоль трубы;
ось V: Для перемещения резака по радиусу трубы;
Ось W: Для перемещения трубоопорных роликов по поперечному
01

02

03

Другие серии продуктов, которыми мы владеем, помимо станка для резки пересечения труб с ЧПУ

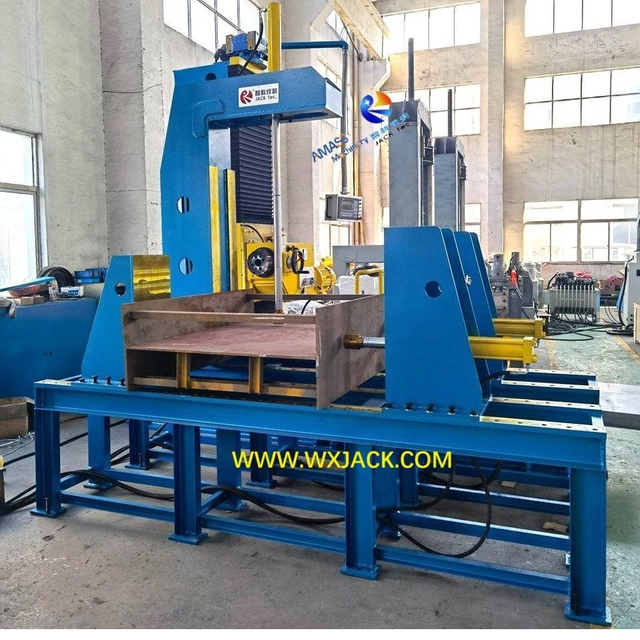

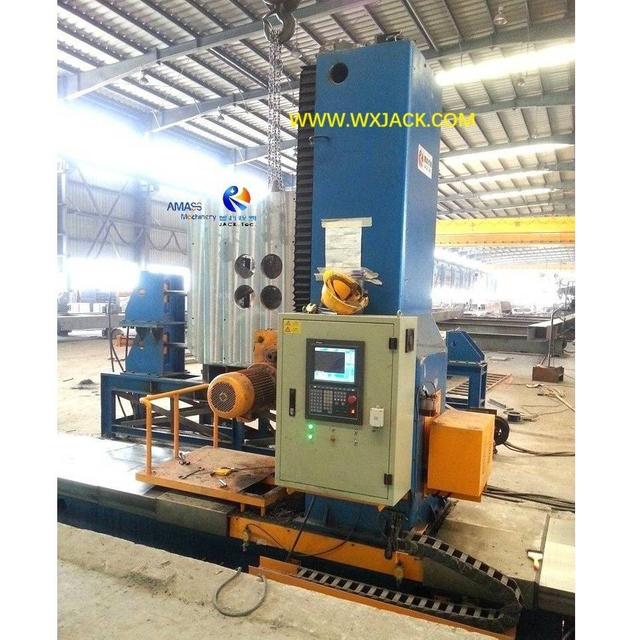

1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
Фрикционно-роликовый тип;Для крупногабаритной трубы
0
0

Станок для резки пересечения труб с ЧПУ Блоги

Дом

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
