1 Sheet Metal Steel Plate Butt Joint Welding Machine 37

Видео бега Wuxi JACK

Машина для стыковой сварки листового металла и стальной пластины

Панель навигации на «Видео о работе машины для стыковой сварки плоских соединений листовой стали»


1. Использование и преимущества машины для стыковой сварки пластин

1. Использование и преимущества машины для стыковой сварки пластин

2. Рабочее видео машины для плоскостыковой сварки на этой странице

3. Превосходное качество сварного шва расплавленного металла на машине для стыковой сварки пластин Wuxi JACK.

4. Сквозная сварка плавлением на машине Wuxi JACK для плоскостыковой сварки

5. Резка тройным пламенем на машине Wuxi JACK для стыковой сварки плоских стыков.

6. Общий вид аппарата Wuxi JACK для плоскостыковой сварки

Использование и огромные преимущества машины для стыковой сварки листовой стали:

A. Что может сделать для клиентов машина для стыковки листовой стали?

1. Клиент может приобрести более крупный и длинный листовой металл из меньших частей, с более высокой интенсивностью сварного шва, от машины для стыковой сварки пластин серии Wuxi JACK MP;

2. Типичные бизнес-кейсы использования машины для стыковой сварки листовой стали:

1) Создание пластин большего размера Чем сталелитейный завод с аппаратом для плоской стыковой сварки стальных пластин:

задний фон: Стальные пластины малого и среднего размера. толщина (3 мм ~ 40 мм) изделия, производимые сталелитейными заводами, обычно имеют длину от нескольких метров до 12-15 метров;
б) Между тем, во многих отраслях промышленности стальные пластины большей длины необходимы для производства крупногабаритных компонентов, таких как Стальная пластина длиной 30 ~ 40 метров;Это можно получить с помощью машины для стыковки стальных пластин:

в) Кусок стальной пластины длиной 30 м, соединенный из 2 кусков стальной пластины длиной 15 м, в Уси Компания JACK экспортировала в Россию машину для стыковой сварки плоских соединений пластин MP20: (Рисунок 1)

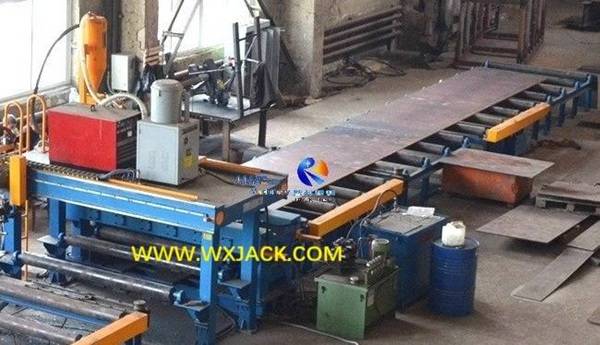

Рис.1 Машина для стыковой сварки пластин 8

2) Использование остатков материалов для изготовления цельной пластины. с машиной для стыковой сварки листового металла:

а) На любом производственном предприятии в процессе производства неизбежны остатки материалов.Его можно переработать как отходы;
б) Или, более экономично, чтобы сделать его полезным с помощью аппарата для плоской стыковой сварки стальных пластин:

в) Объедините небольшие пластины с помощью машины для стыковой сварки листовой стали Wuxi JACK: (Рис.2)

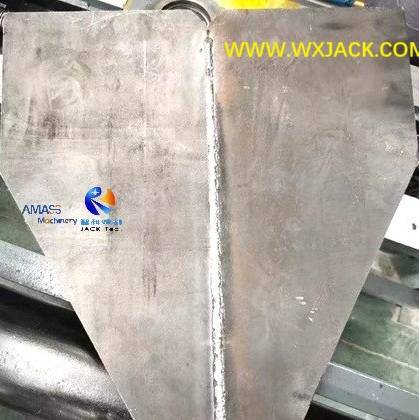

Рис. 2. Машина для стыковой сварки плоских соединений пластин 81



3. Применимые отрасли производства машин для стыковой сварки листовой стали:

1) Этот аппарат для плоской стыковой сварки ценен во всех отраслях обрабатывающей промышленности, особенно в подъемном оборудовании, портовом оборудовании, крупногабаритных стальных конструкциях, котлах и т. д.;

2) Машина для стыковой сварки листовой стали Wuxi JACK MP30/ MP23/ MP20 с плоскими швами в мастерских клиентов: (Рис.3/4/5)

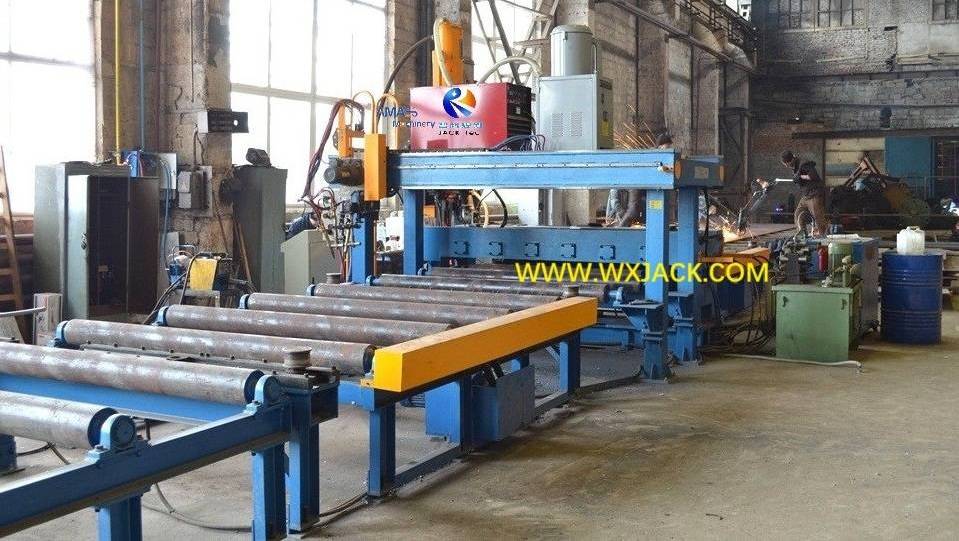

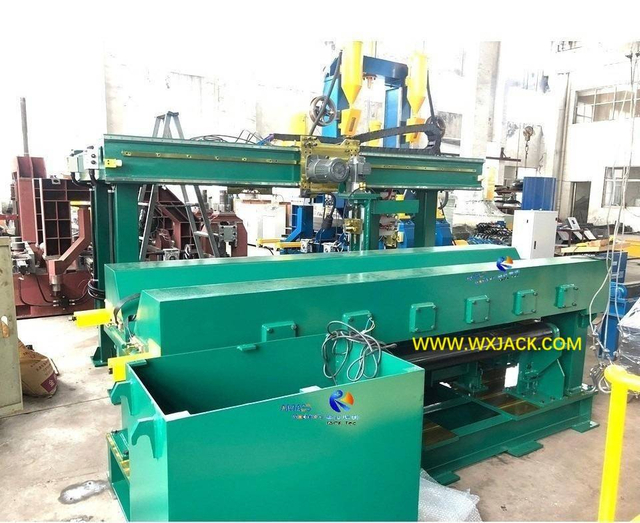

Рис. 3. Машина для стыковой сварки листового металла и стальной пластины 15

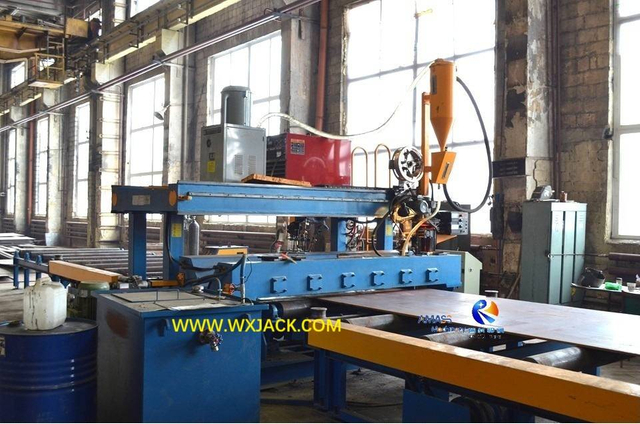

Рис. 4. Машина для стыковой сварки листовой стали и стальных пластин 35

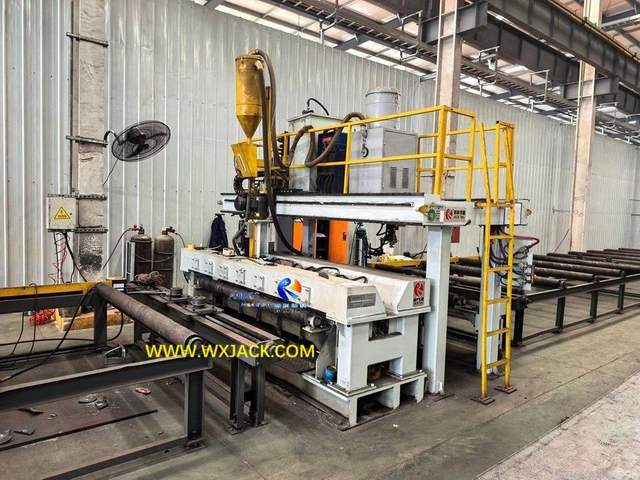

Рис. 5. Машина для стыковой сварки плоских соединений стальных листов 5

B. Огромные преимущества машины для стыковой сварки листовой стали:

Автоматизация: Машина для стыковой сварки плоских соединений пластин повышает производительность соединения листового металла в 2 раза, превращая операцию из ручной работы в полностью автоматическую:

1. До появления машины для стыковой сварки листовой стали серии MP:

Соединение 2 частей листового металла необходимо выполнить с помощью следующих шагов:
1) 2 раза сварка с обеих сторон 2-х листов металла;
2) 2-х кратная строжка углерода с обеих сторон 2-х листов металла;
3) 1 раз переворот на 180° с помощью крана на 2 листах металла;
Такая операция ручного соединения требует много времени, требует участия 2–3 операторов и сопряжена со скрытыми проблемами безопасности;

2. С выпуском машины для стыковой сварки листовой стали серии Wuxi JACK MP:

1) Плоское соединение листового металла может быть выполнено полностью автоматически;
2) Оператору просто нужно загрузить листовой металл перед соединением и выгрузить листовой металл после соединения из машины для стыкового соединения пластин;
3) Полная операция соединения пластин осуществляется плавно и выполняется за один раз, когда заготовка проходит через машину для стыковой сварки пластин;
4) Качество соединения листов стабильное и контролируемое;
5) Для работы на аппарате для плоско-стыковой сварки необходим только 1 оператор;

3. Передовая технология, применяемая в машине для стыковой сварки стыковых соединений Wuxi JACK Plate:

1) Запатентованная сварка методом проплавления Wuxi JACK: Это сварка с полным проплавлением:
2) Путем применения сварки на одной стороне соединительных пластин, которой обычно является верхняя поверхность соединительных пластин, можно получить сварной шов высокой прочности и полного проваривания как на верхней, так и на нижней поверхности соединительных пластин;

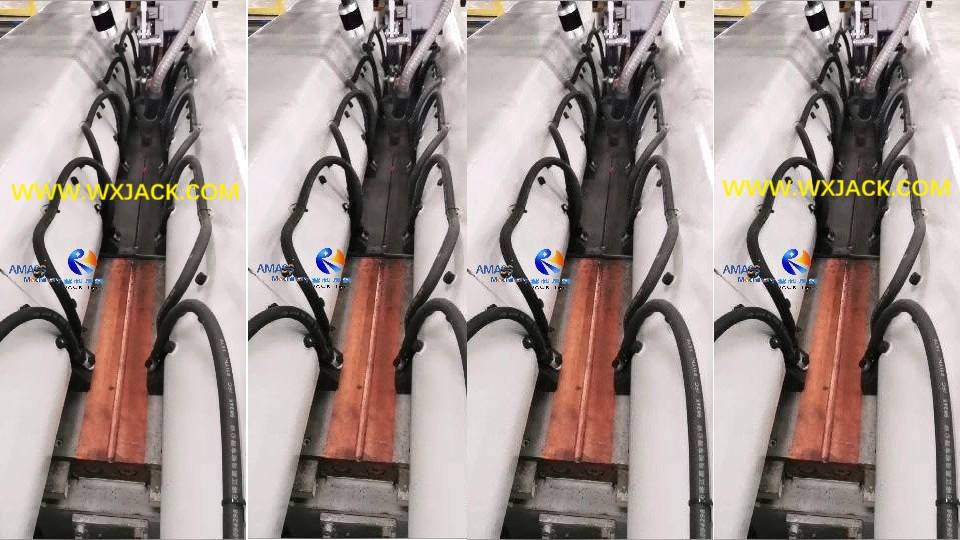

3) Это достигается с помощью ряда механических/гидравлических/циркуляционных систем тонкой конструкции, собранных в машине для стыковой сварки листовой стали:

4) Испытание на проплавление SAW (дуговая сварка под флюсом) на машине для стыковой сварки Wuxi JACK Plate: (Рис.6)

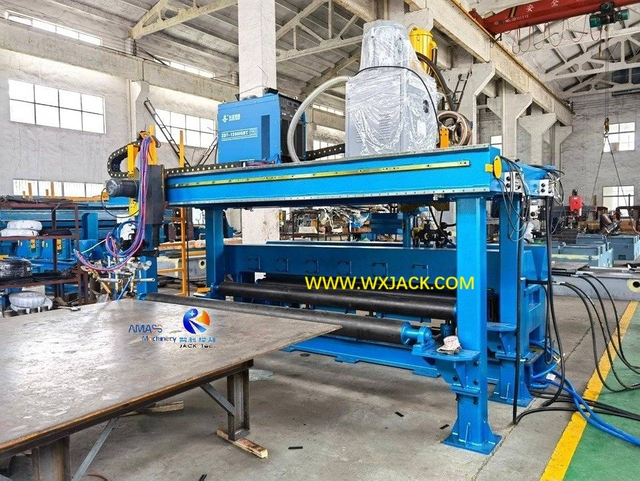

Рис. 6. Машина для стыковой сварки плоских соединений стальных листов 7



4. Сопутствующие тематические страницы продуктов с машиной для стыковки листовой стали:

Рабочее видео машины для стыковой сварки листовой стали

На этой странице мы представляем 14 рабочих видео машины для стыковой сварки плоских соединений листового металла, см. ниже 4 темы из:


1. Превосходное качество проплавления сварного шва изготовлен из машины для стыковой сварки листовой стали Wuxi JACK;
2. Выполнение сварки методом проплавления (полного провара) в Уси JACK машина для стыковой сварки листовой стали;
3. Тройная кислородная газовая резка (Для изготовления сварочной канавки) в машине для стыковой сварки плоских соединений листовой стали Wuxi JACK;
4. Общий вид о внешнем виде и условиях работы Машина для стыковки листовой стали Wuxi JACK

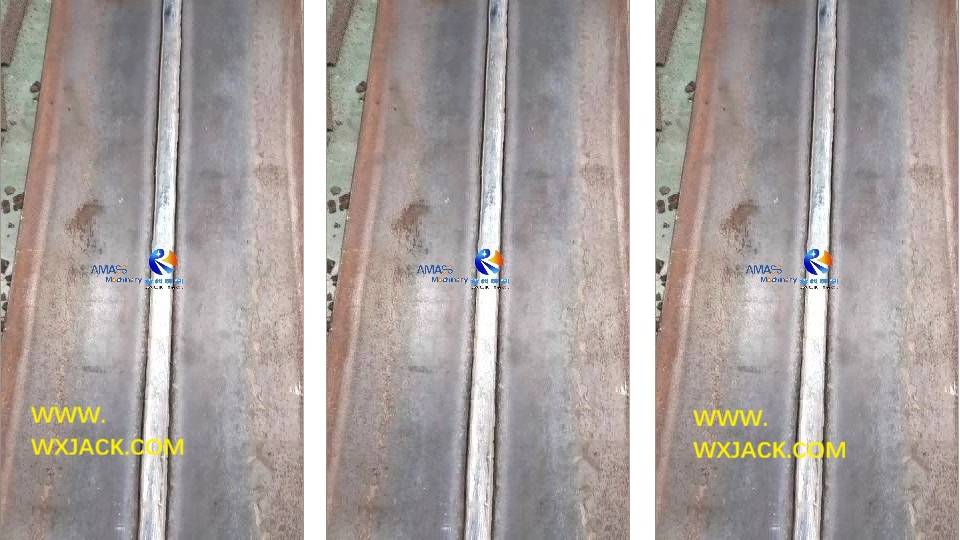

Сварочный шов высшего качества, изготовленный из листовой стали Wuxi JACK, изготовленный на машине для стыковой сварки листовой стали:

1) Это видео было снято на территории заказчика во время ввода в эксплуатацию Wuxi JACK. МП23 Машина для стыковой сварки листовой стали;
2) По завершении сварки проплавлением в этом аппарате для плоской стыковой сварки стальных листов спеченные флюсы SAW (дуговая сварка под флюсом) только что были сбиты с готового соединения стальной пластины;
3) На видео сначала показана лицевая сторона готовой соединительной пластины, затем она перевернута на обратную сторону;
4) толщина стальной пластины Соединение, сваренное на этой машине для стыковки листовой стали, 8 мм.

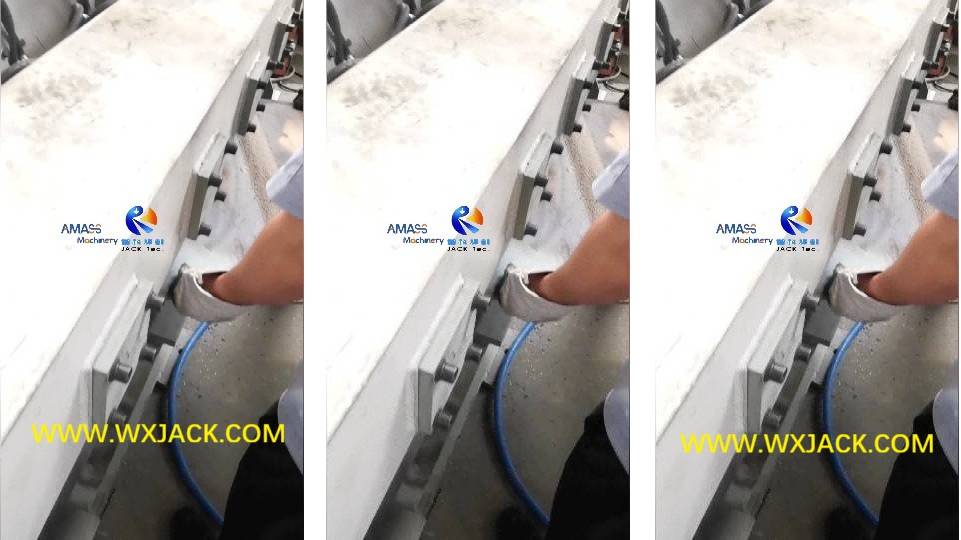

1) Это видео было снято на предприятии Wuxi JACK во время проверки МП20 Машина для стыковой сварки листовой стали;
2) На видео только что законченное соединение стальной пластины было снято с машины для стыковки пластин;Неспеченный флюс был удален с соединительной пластины, чтобы его можно было переработать для повторного использования;Спеченный флюс аккуратно отделяли от соединительной стальной пластины;
3) Затем вы можете наблюдать высокое качество сварных швов с обеих сторон соединительной пластины, полученной с помощью машины для стыковой сварки листовой стали Wuxi JACK.

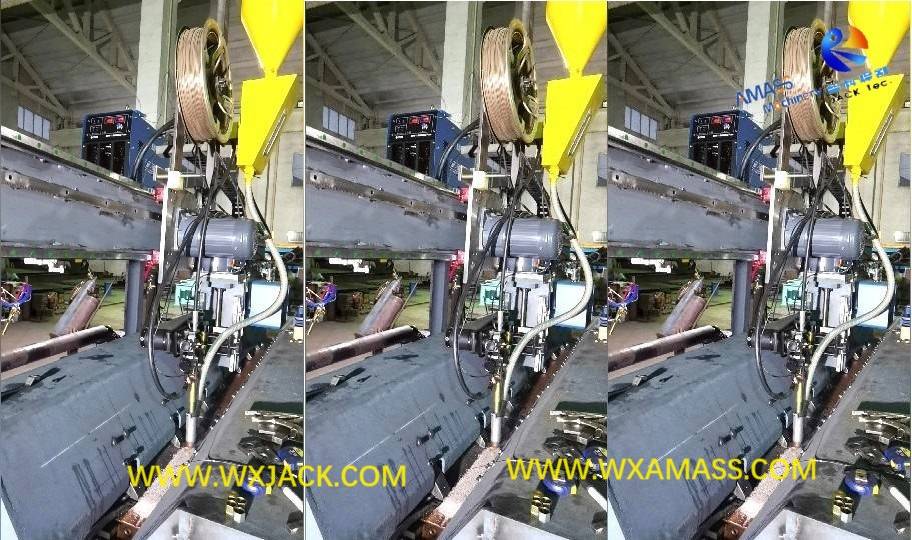

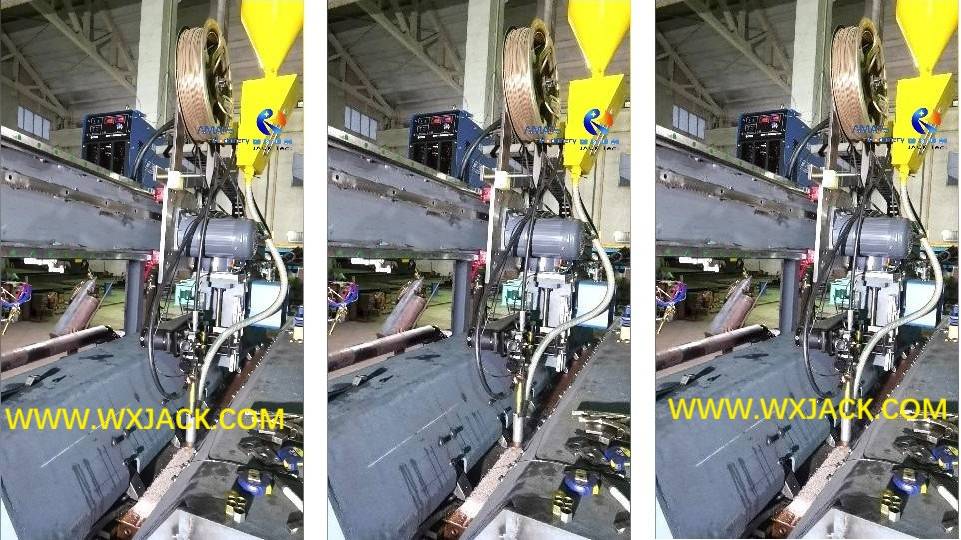

Сварка методом плавления SAW и GMAW (с полным проваром) на машине для сварки листовой стали Wuxi JACK с плоской стыковой сваркой

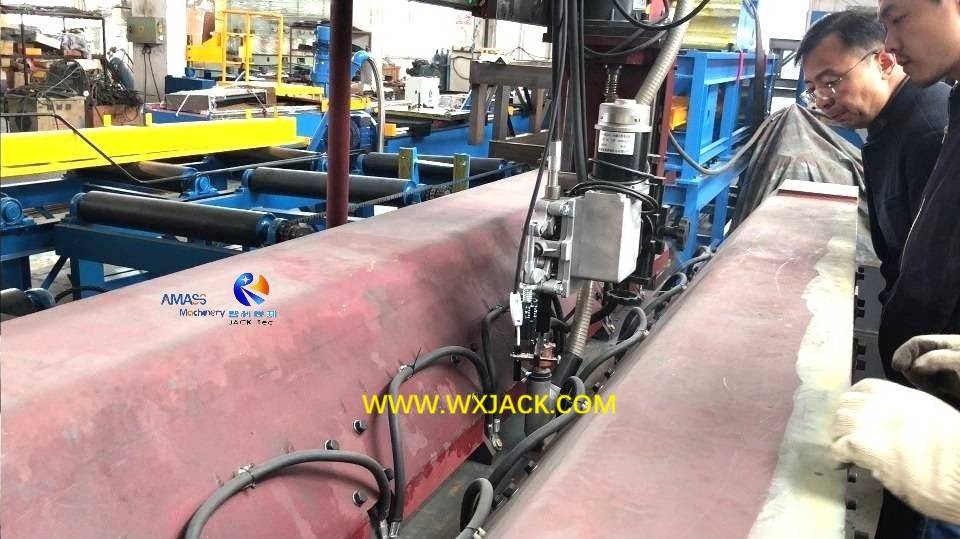

1) Это видео было снято во время пробного запуска машины для стыковки листовой стали MP23 на объекте заказчика.Основное внимание уделяется запатентованной Wuxi JACK передовой технологии сварки Melt Thru, которая подразумевает «сварку с одной стороны и формирование сварного шва с обеих сторон», разработанную для машины для стыковой сварки листовой стали;
2) Из видео вы можете наблюдать процесс сварки с полным проплавлением/ пятно красного лазерного света, проецируемое на сварочный шов, для отслеживания и контроля фактического положения сварочной горелки в реальном времени, выполняемого в машине для плоской стыковой сварки стальных листов;
3) На более позднем этапе видео вы также можете проверить внешний вид всего комплекта Машина для стыковой сварки листовой стали MP23 с плоским соединением, его входные/выходные конвейеры и основная рама;
4) Окончательно, красочный монитор с интуитивно понятной и удобной для пользователя специализированной рабочей станцией HMI (основной человеческий интерфейс) на китайском языке, оснащенный сварочным аппаратом для стыковой сварки листовой стали.

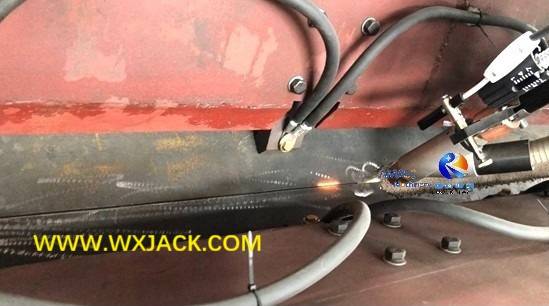

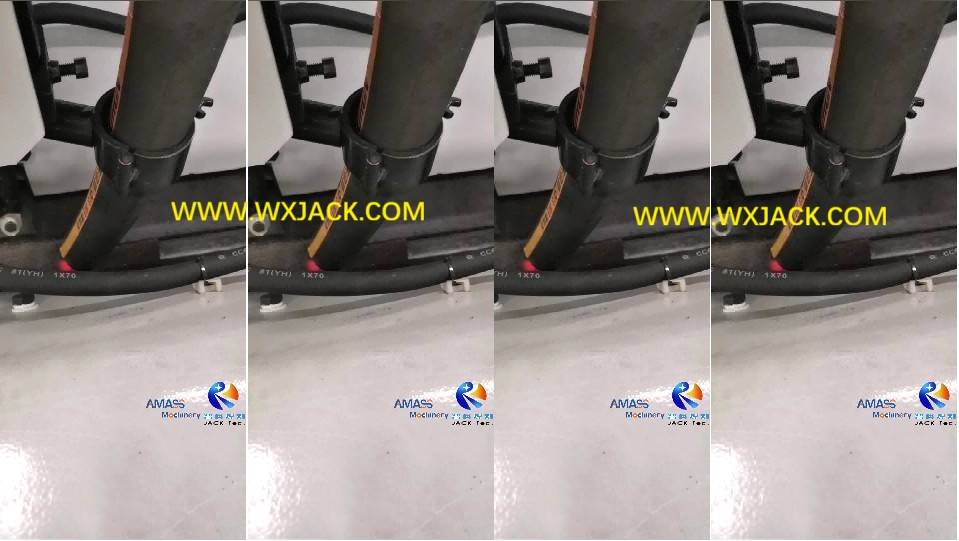

1) Это видео было снято во время заводского испытания на машине для плоской стыковой сварки листовой стали Wuxi JACK MP23, запись процесса сварки методом проплавления (одна боковая сварка и обе стороны формовки) в машине для плоской стыковой сварки стальной пластины;

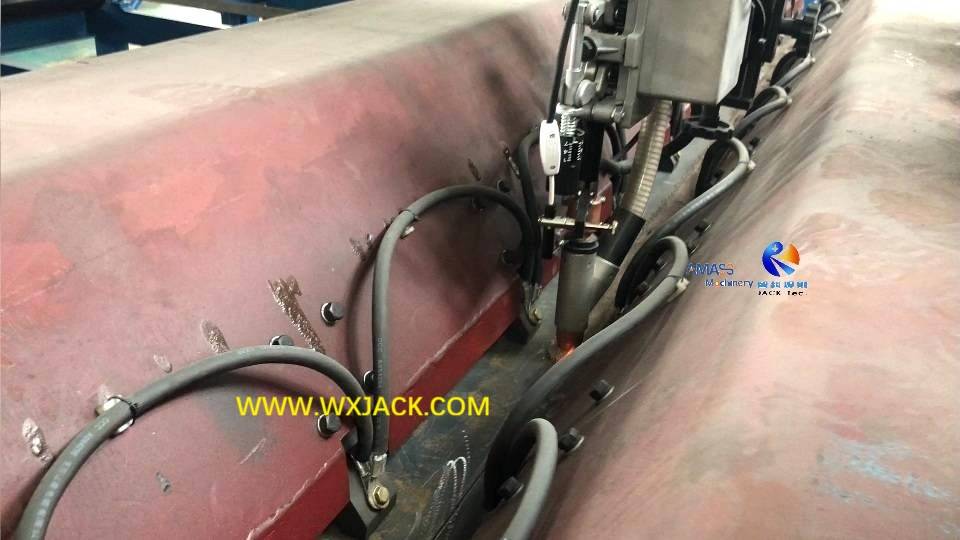

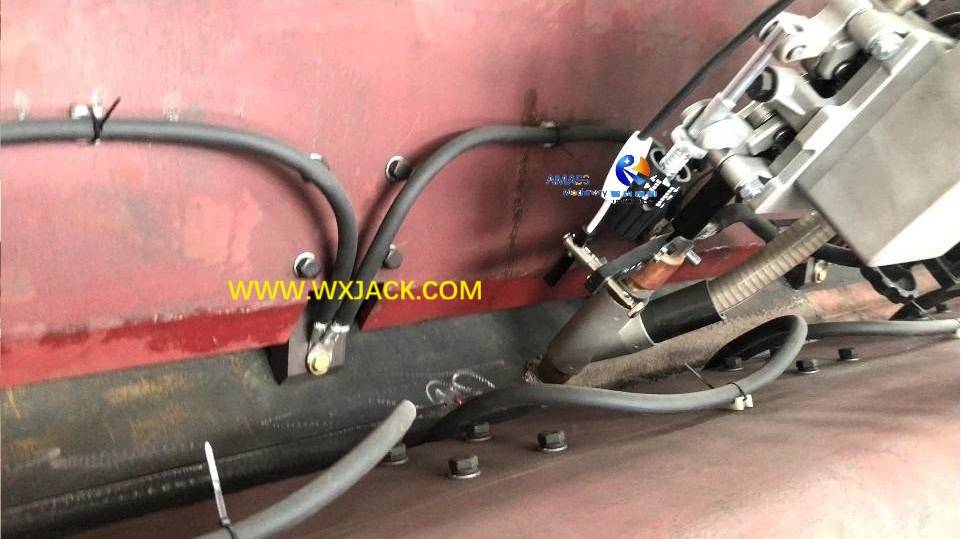

2) Видео снято с очень близкого расстояния, глубоко в V-образный паз рабочего стола машины для стыковки стальных пластин MP23.Итак, вы можете найти лазерный прожектор большего размера, внешний вид только что завершенного сварного шва, и блоки прессования заготовок черного цвета, которые равномерно распределены вдоль центрального блока машины для стыковой сварки листовой стали..

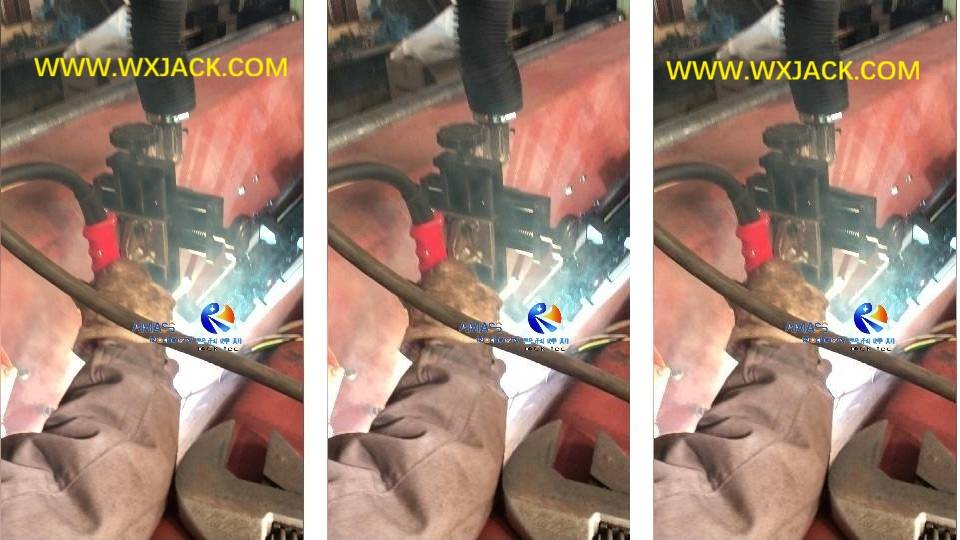

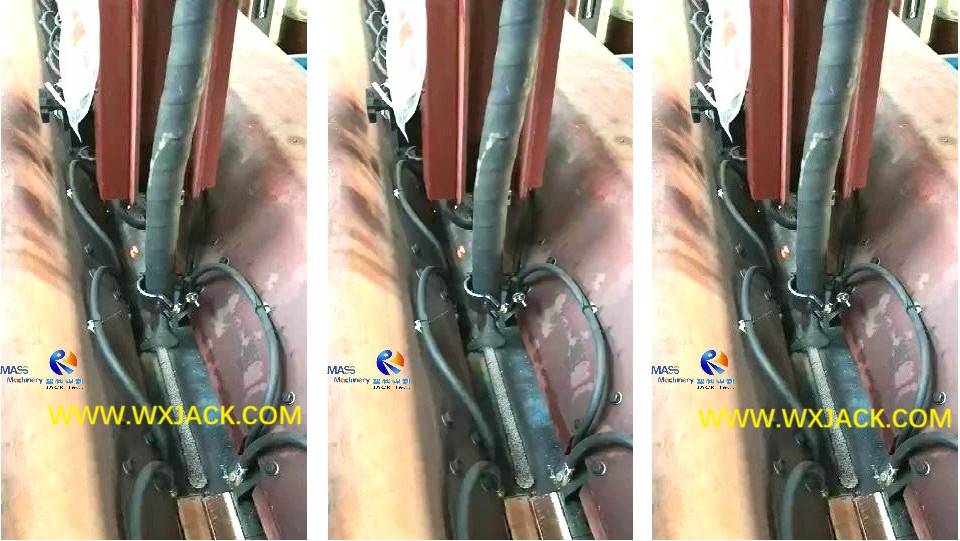

1) Это видео было снято во время пробного запуска Машина для стыковой сварки листовой стали MP25 в мастерской Wuxi JACK;
2) Уникальность этого видео в том, что, он записывается на СО2 сварка в среде защитного газавместо SAW (дуговая сварка под флюсом) в аппарате для плоской стыковой сварки стальных листов;
3) SAW — это основной режим сварки в сварочном оборудовании, включая машину для стыковой сварки листового металла.Он применим для сварки заготовок средней и большой толщины (толщина 10–30 мм);
4) При соединении заготовок небольшой толщины (Толщина 3 ~ 6 мм), КО2 Сварка в среде защитного газа более применима на машине для стыковки листовой стали;
5) СО2 При сварке в защитных газах образуется сильная дуга и густой дым, вредный для людей.Таким образом, оператор машины для стыковой сварки стальных пластин с плоскими соединениями должен надевать шлем во время работы. как показано на видео.



1) Это видео снято при вводе в эксплуатацию Wuxi JACK. Машина для стыковой сварки листовой стали MP35, при плавлении посредством SAW, наиболее важном этапе работы аппарата для плоской стыковой сварки листового металла;

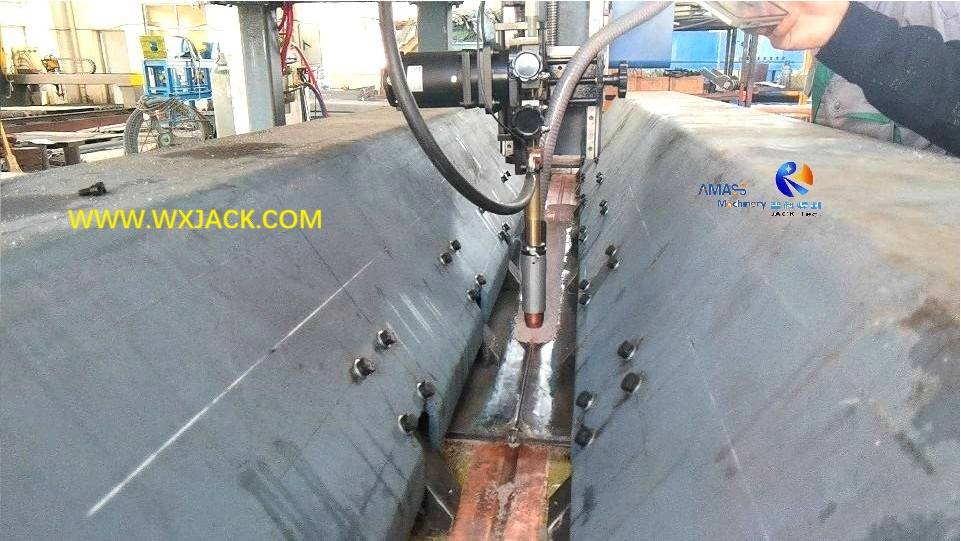

2) Видео снято спереди, что сварочная горелка движется вперед.Итак, вы можете определить, как устроена сварочная горелка в машине для стыковки листового металла:
3) Имеются поперечные направляющие/трекер сварочного шва/лазерный генератор для контроля положения сварочной горелки;Трубка подачи сварочной проволоки, ее регулировочный переключатель;Трубы для подачи и рециркуляции сварочного флюса на сварочной горелке из листовой стали. Аппарат для плоской стыковой сварки;
4) Эти важные и незаменимые системы поддержки сварки полностью гарантируют превосходные и стабильные характеристики сварки, обеспечиваемые машиной для стыковой сварки листовой стали Wuxi JACK.

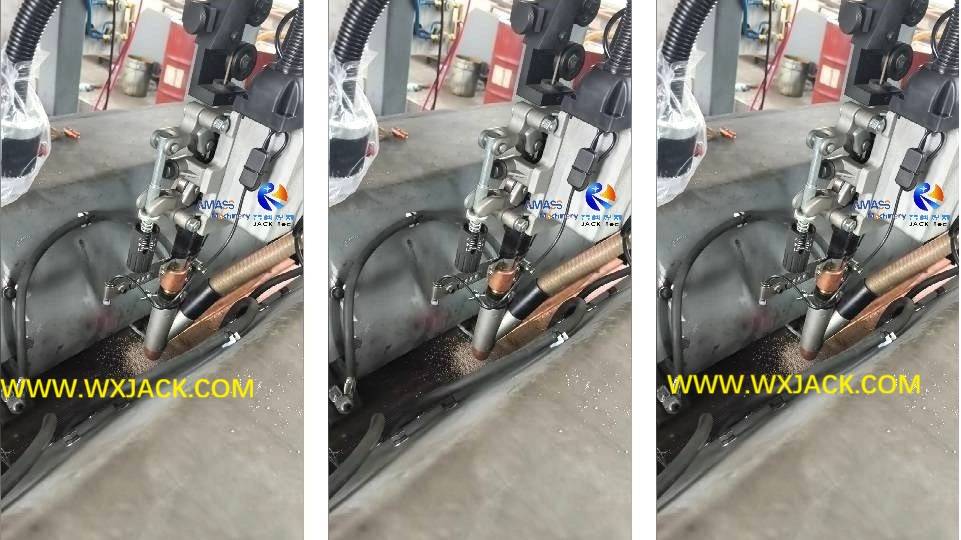

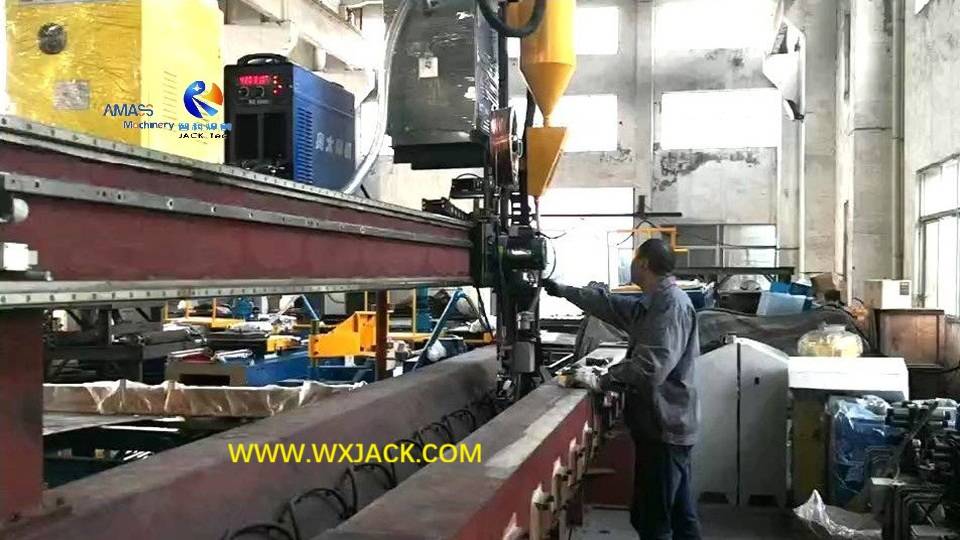

1) Это видео было снято в мастерской Wuxi JACK, когда клиент MP30 Машина для стыковой сварки листовой стали и плоских соединений обратился в нашу компанию для приемки этого аппарата для плоской стыковой сварки листового металла перед поставкой;
2) В этом видео рассказывается о процессе сварки SAW (дуговая сварка под флюсом) с полным проплавлением. Из этого видео вы можете получить полное представление о столе для сварки V-образных пазов машины для стыковой сварки листовой стали во время его работы;
3) В деталях, как 2 куска стальной пластины заготовки для соединения соединяются и плотно прижимаются/ Расположение блоков прижима заготовки / Заземляющий провод / Сварочная горелка и ее конфигурация в этом мощном аппарате для плоской стыковой сварки листовой стали.

1) Это видео было снято во время тестирования на Wuxi JACK. MP50 Машина для стыковой сварки листовой стали и плоских соединенийна ключевом этапе проплавления (односторонняя сварка и формирование двойных поверхностей) SAW (дуговая сварка под флюсом);
2) MP50 — это самая крупная стандартная модель машины для стыковки листовой стали серии MP. Его доставили самый длинный сварочный шов имеет длину 5000 мм, что также является наибольшей шириной соединительной пластины, для толщина плиты до 40мм;
3) Это видео длительностью 1 минута 40 секунд. дает полную информацию о плавке посредством SAW, HMI (человеко-машинный интерфейс) на рабочей станции машины для стыковой сварки листовой стали и как оператор выполняет настройку на консоли управления источником питания SAW в начале работы машины для плоской стыковой сварки листовой стали.

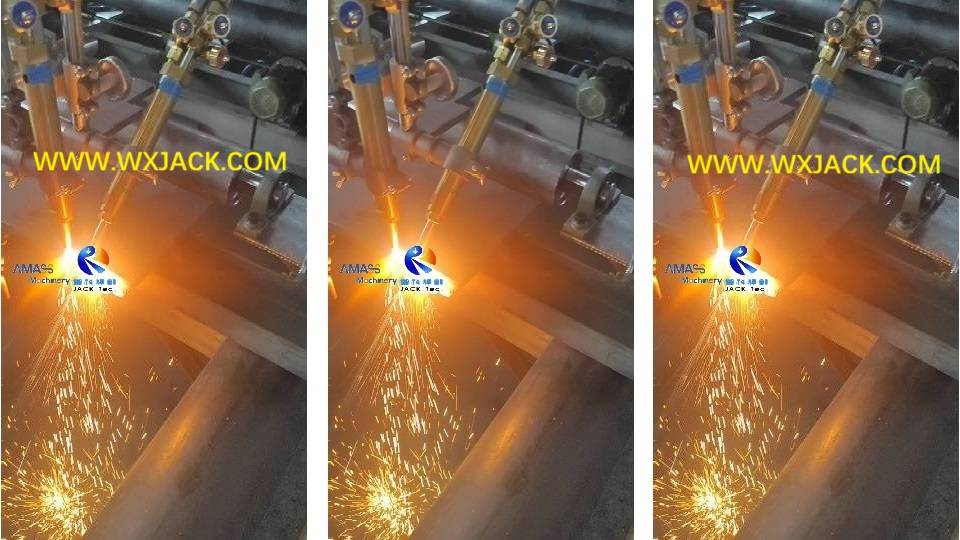

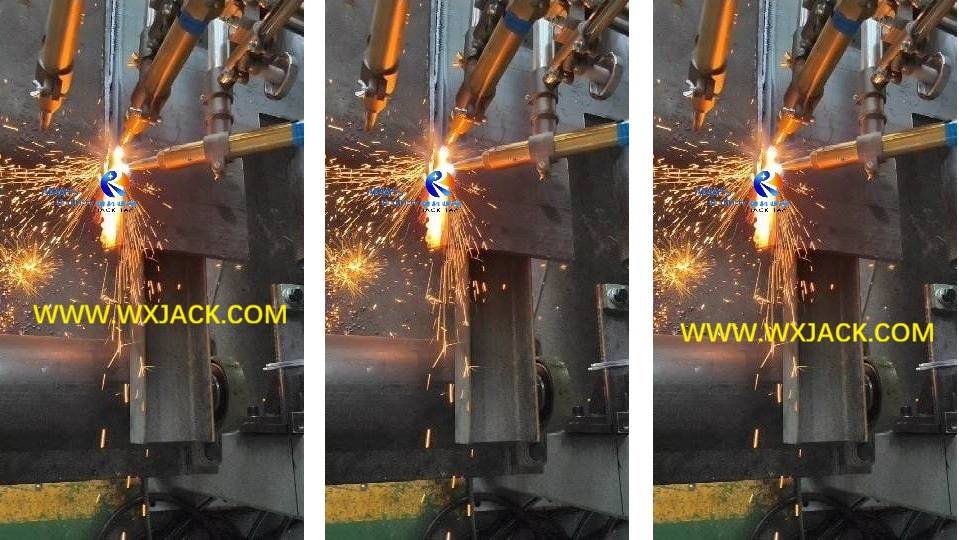

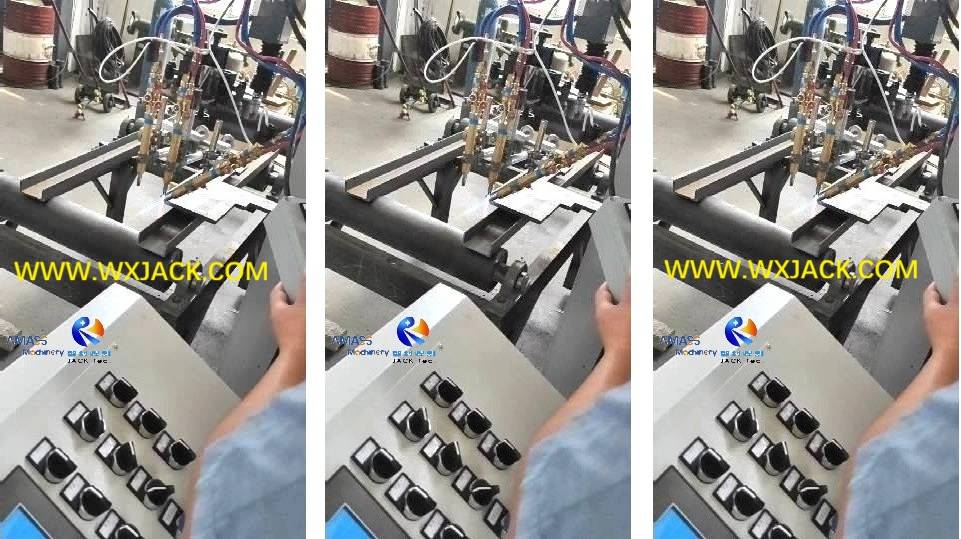

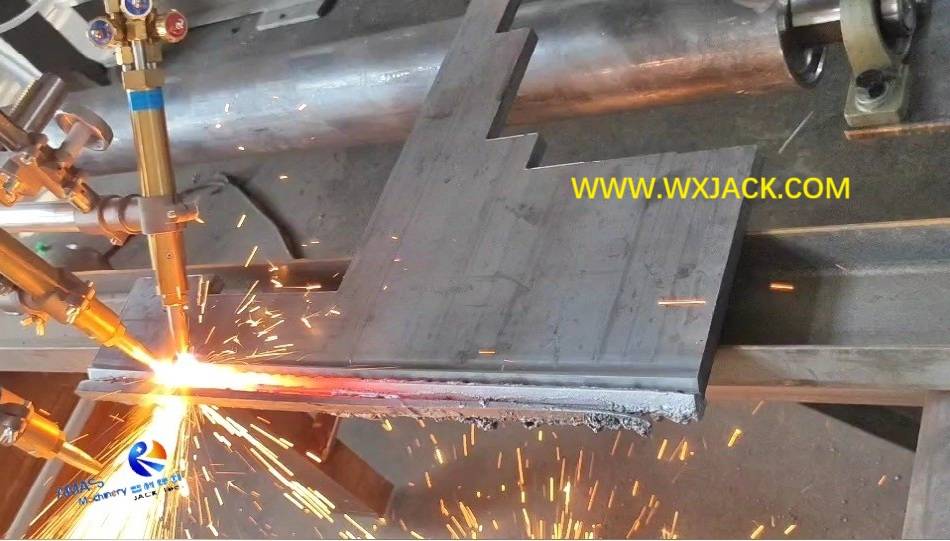

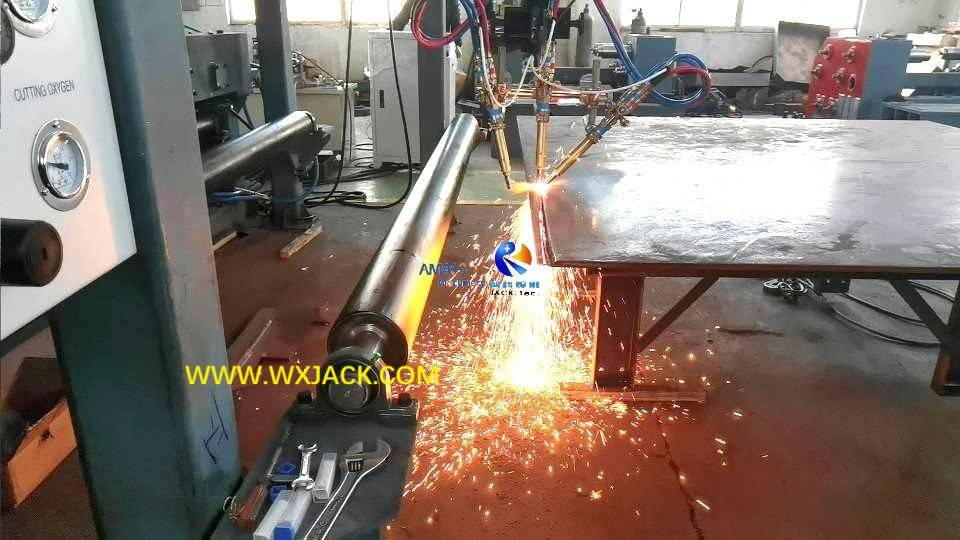

Кислородно-топливная трехпламенная резка в машине для стыковой сварки листовой стали Wuxi JACK с плоским соединением

Цель: Этот рабочий блок предназначен для изготовления сварочных канавок на кромках листового металла перед сваркой проплавлением., особенно на заготовках с толщина равна и превышает 12 мм., чтобы обеспечить идеальное проплавление в стыковом сварном шве готовой соединительной пластины, изготовленной из листовой стали, машины для стыковой сварки листовой стали.

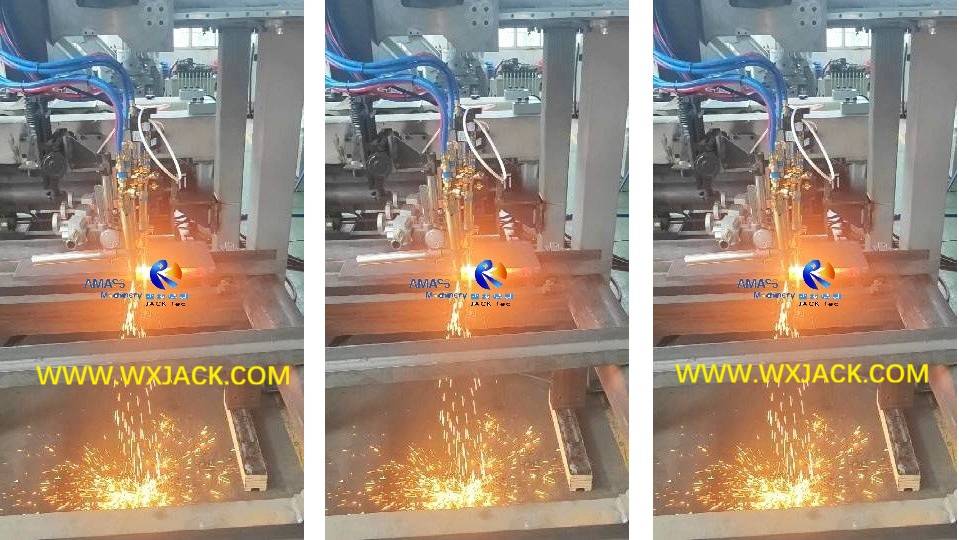

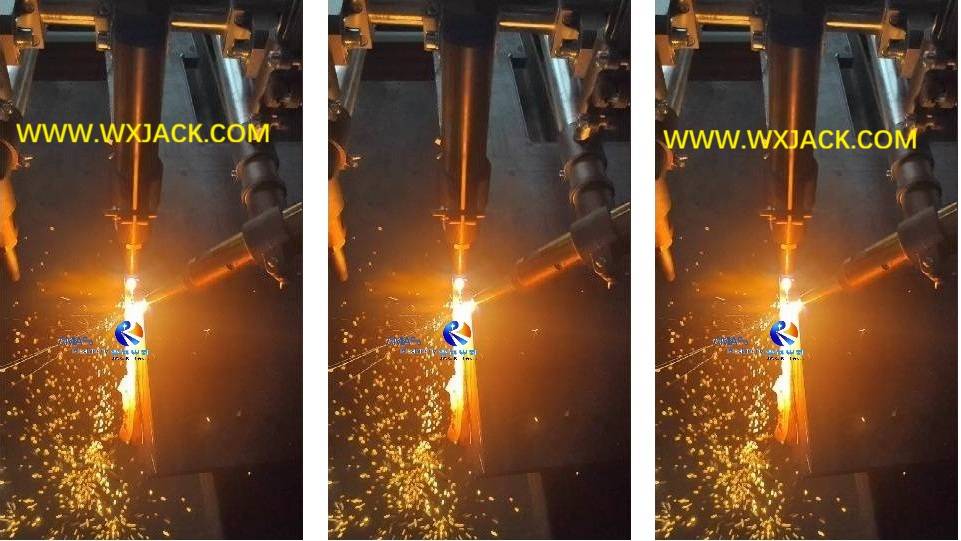

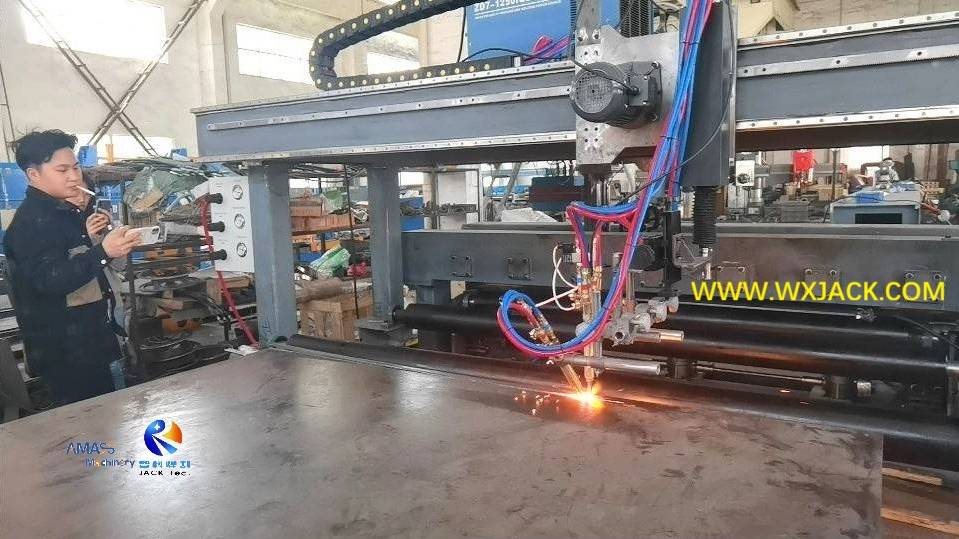

1) Это видео было снято во время пробного запуска машины для стыковой сварки листовой стали MP23 с плоскими соединениями в мастерской JACK в Уси. Он фиксирует полный цикл процесса тройной газовой резки, осуществляется с помощью этого аппарата для плоской стыковой сварки листового металла;
2) Система тройной кислородно-пламенной резки является дополнительной функциональной группой. оборудованный машиной для стыковой сварки листового металла, а также часто выбираемую клиентом группу функций. Он используется для резки прямых и наклонных торцевых канавок на стальных пластинах средней и большой толщины (12 мм и выше), так что следующий этап стыковой сварки проплавлением может быть успешно выполнен на машине для стыковой сварки листовой стали;
3) Трехпламенный режущий блок может заменить оборудование: Без этой функциональной группы клиенту необходимо подготовить Трехпламенный станок для резки пластин с ЧПУ, или листовая стальная пластина Краевой фрезерный станок, для выполнения задач по скосу кромок на заготовках машины для стыковой сварки листовой стали.

1) В отличие от предыдущего видео, это короткое видео дает представление о внешний вид готового реза пламенного тройного режущего аппарата, поставлено с машины для стыковки листовой стали Wuxi JACK;
2) Использование режущего пропила: Благодаря этому пропилу на краю листа заготовки можно обеспечить сквозную сварку SAW (сварка одной поверхности и формирование обеих поверхностей) на стальной пластине толщиной 12 мм и более с полным проплавлением, полученным из стальной пластины из листового металла. Устройство для плоской стыковой сварки. .

1) Это видео было снято в период клиентов

Имея заводскую приемку, на сборке Wuxi JACK

и пуско-наладочный цех на экспортированном листе MP30

Машина для стыковой сварки металлических стальных пластин;

2) Это отражается на блоке тройной резки кислородного топлива,

который установлен на передней стороне листовая сталь

пластина плоская стыковая сварка Машина механический главный

рамка

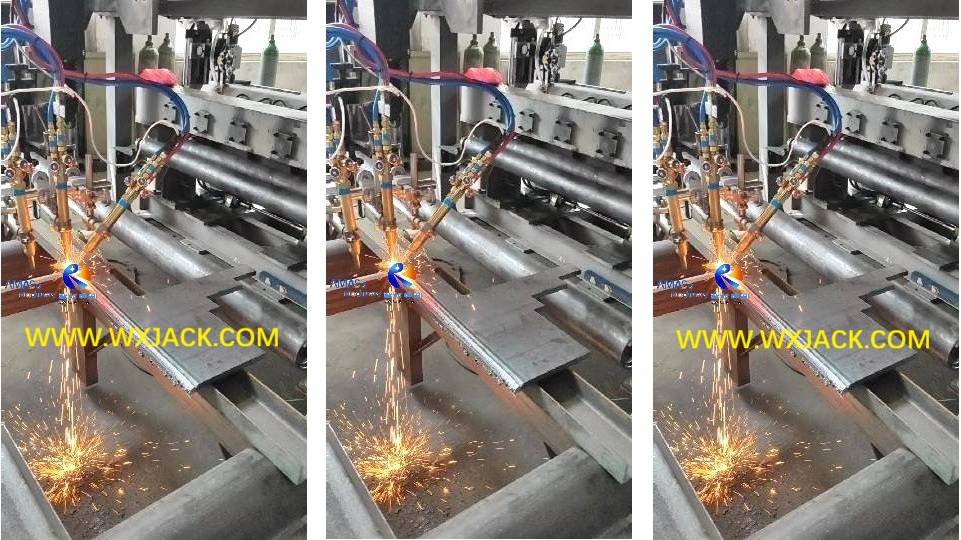

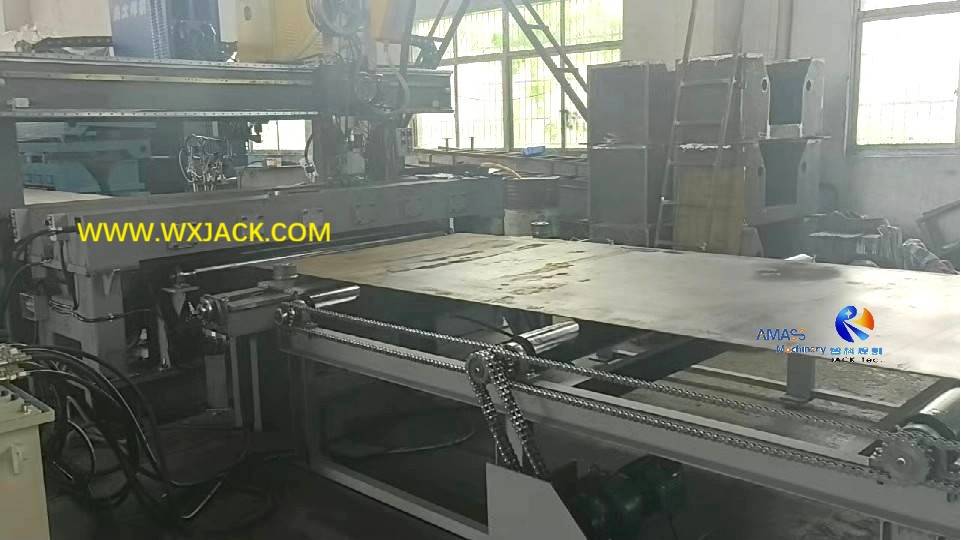

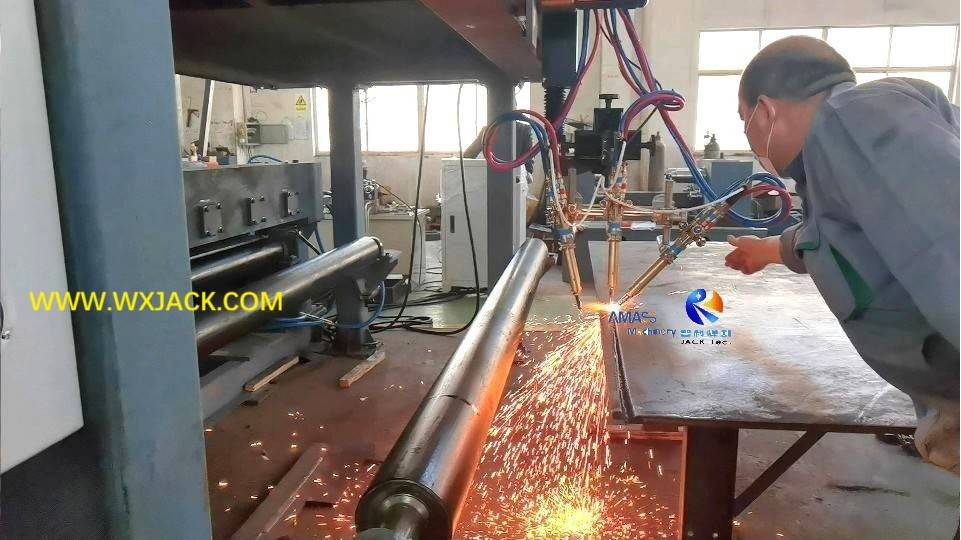

1) Это видео было снято в мастерской клиента Wuxi JACK, при пробном запуске машины для стыковой сварки листовой стали MP30;

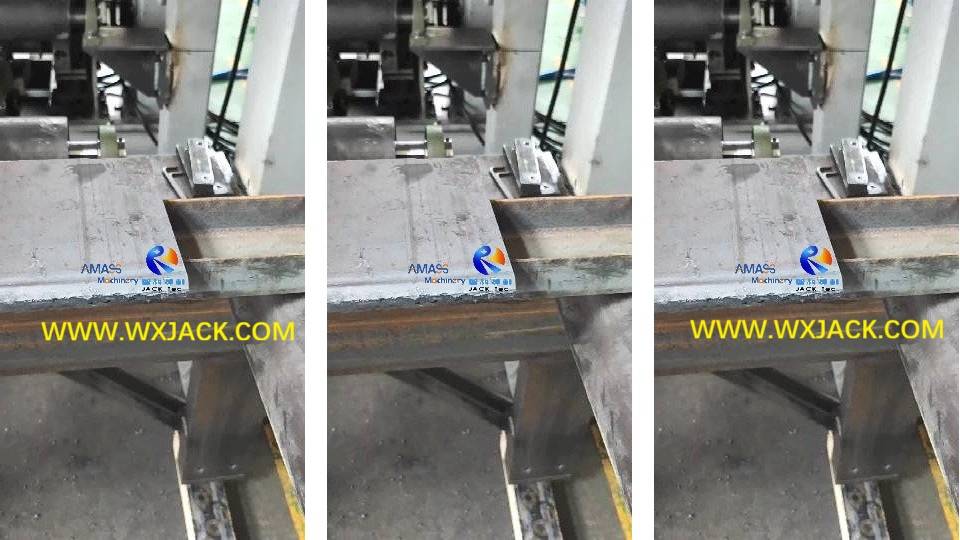

2) Кусок небольшого размера для испытаний укладывался на входной конвейер машины для стыковой сварки плоской стыковой сварки для проверки выполнения этапа тройной резки пламенем сварочной канавки в этой многофункциональной машине для стыковки листовой стали;
3) Как видно из видео, Блок кислородной тройной резки станка может использоваться в качестве комплекта станка для трехпламенной пластинчатой ​​резки.

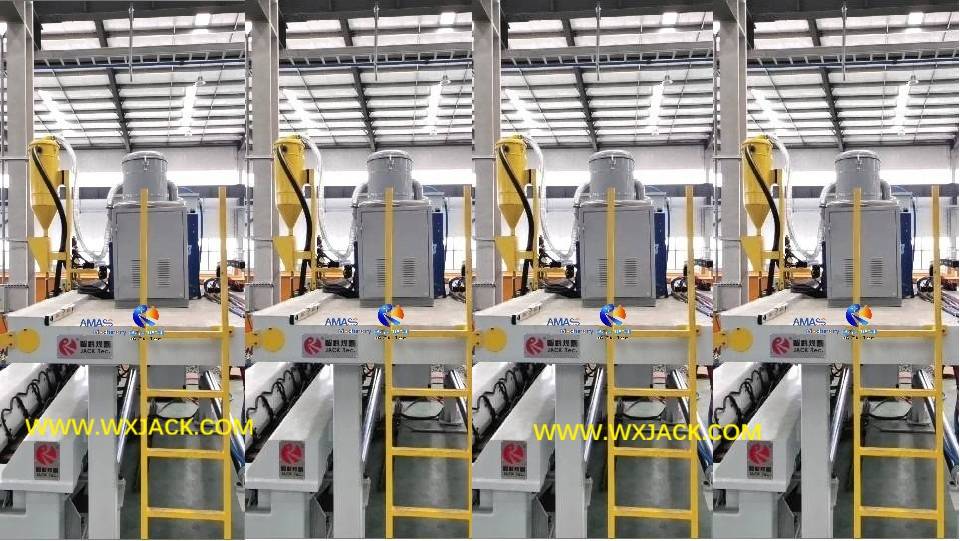

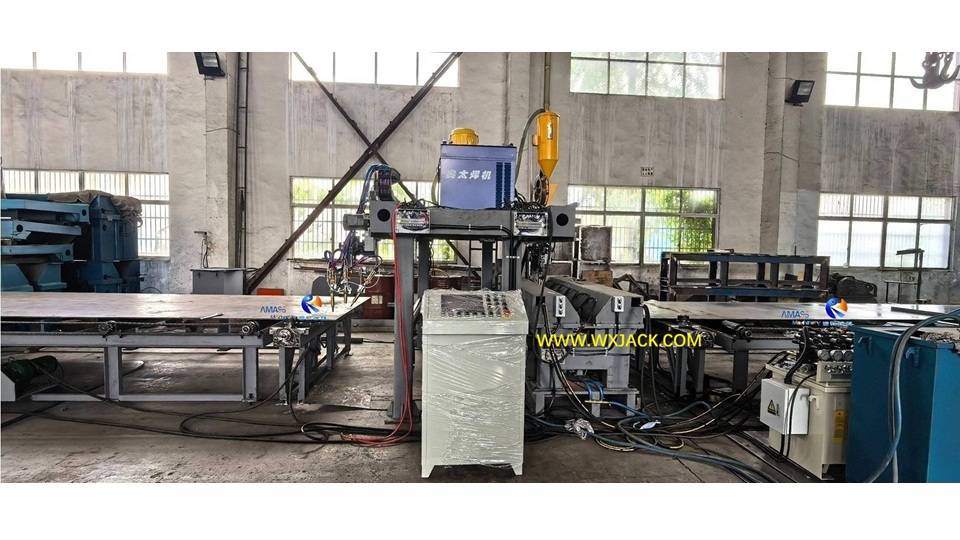

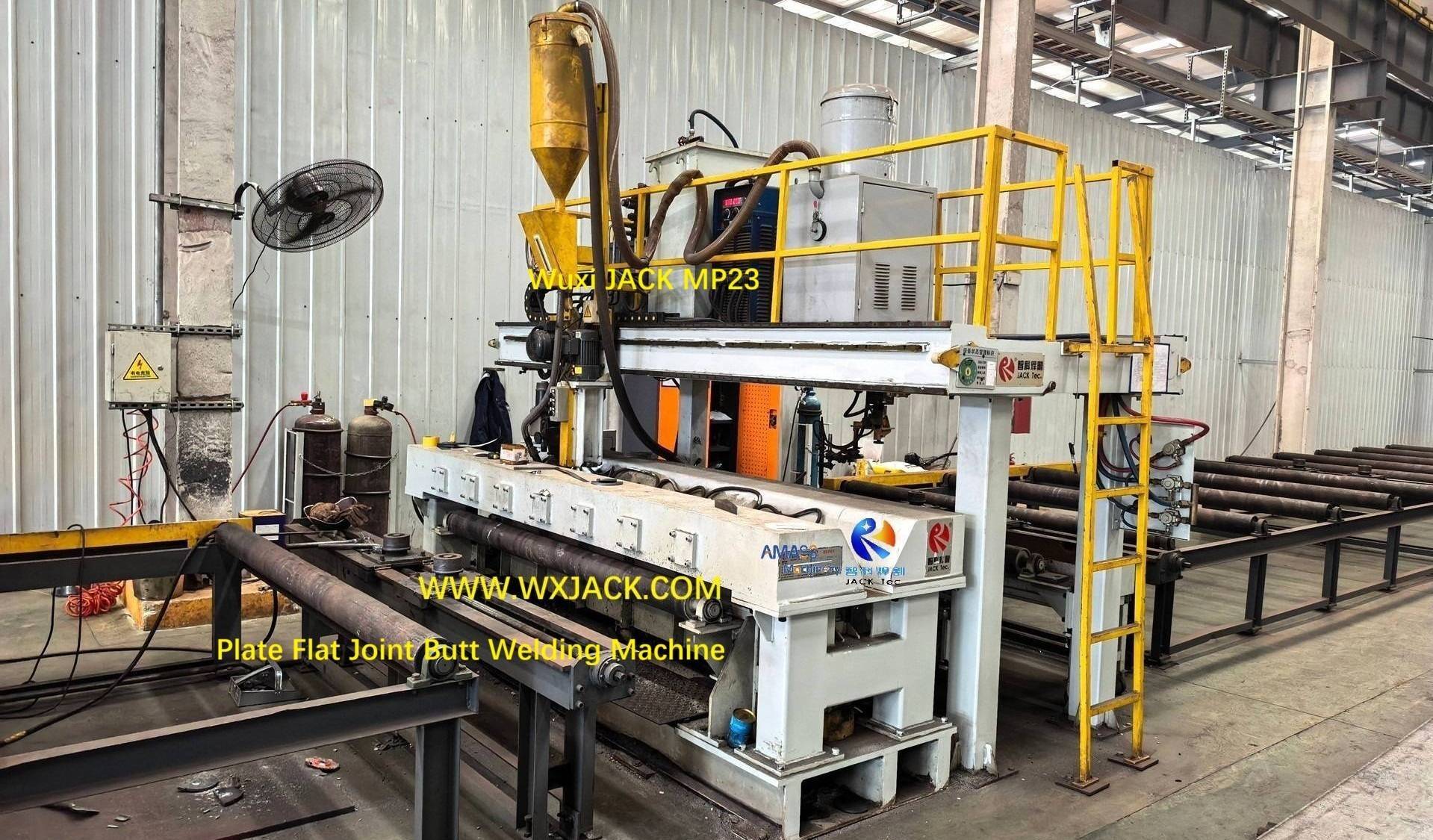

Общий вид на внешний вид и условия работы аппарата для стыковой сварки листовой стали Wuxi JACK

Наконец, после наблюдения за рабочими характеристиками машины для стыковой сварки листовой стали серии Wuxi JACK MP, давайте получим общее представление о как это выглядит и расположение рабочей зоны, у клиента или в мастерской Wuxi JACK:

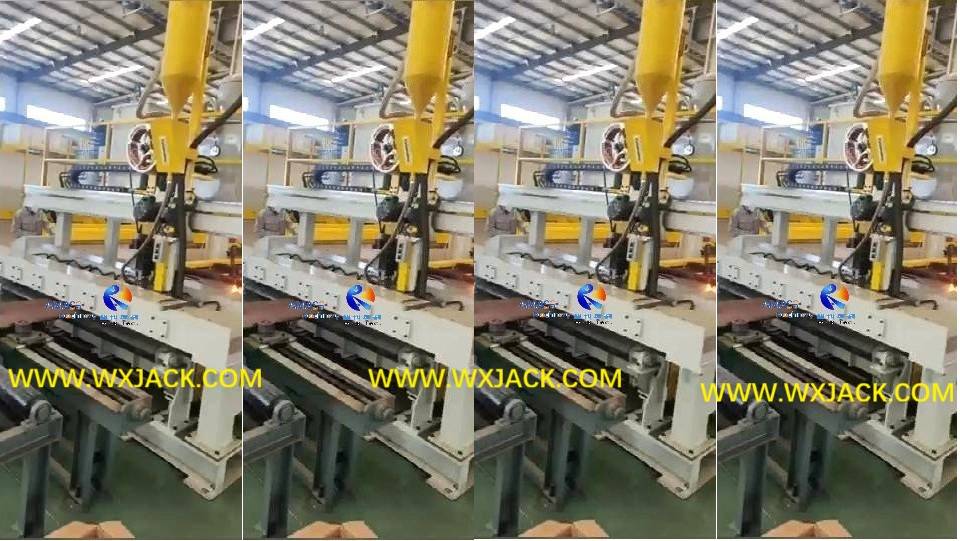

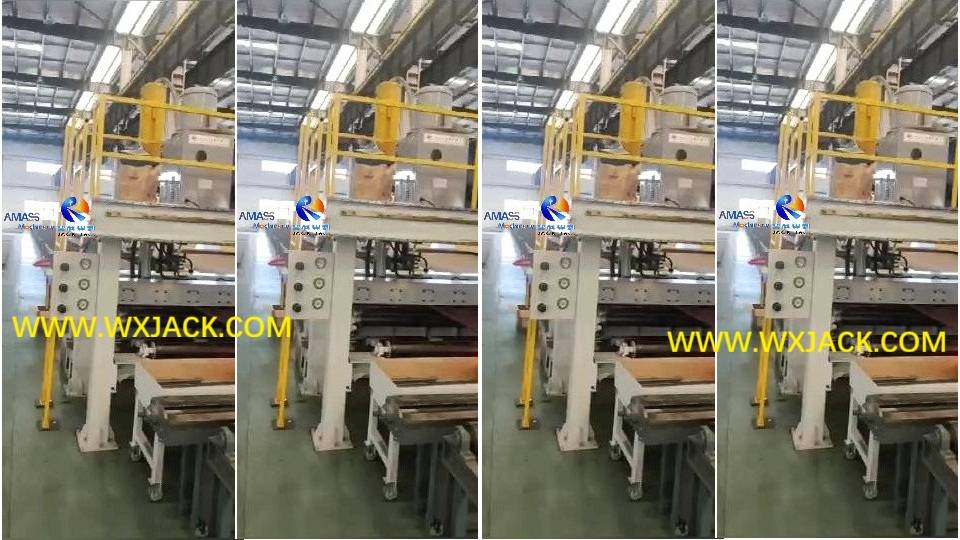

1) Это видео было снято после завершения установки машины для стыковой сварки листовой стали MP23 в мастерской заказчика. Заказчиком является первоклассная китайская компания по производству подъемного оборудования;
2) Как видно из видео, эта машина для стыковки листовой стали MP23 имеет Входной конвейер длиной 10 м, и Выходной конвейер длиной 35 м, так что аппарат для плоской стыковой сварки листового металла может выполнить стыковое соединение листа макс.Длина 30м. Его рабочая зона имеет общая длина около 60м;
3) Последовательность съемки: Видео было снято со стороны впуска Машина для стыковой сварки листового металла, которая установлена ​​со стороны тройной резки пламенем на механической основной раме машины для стыковой сварки листовой стали MP23;Затем, медленно продвигаясь вперед, в сторону выходаили проплавить через сторону стыковой сварки аппарата для плоской стыковой сварки;
4) Функциональные блоки сквозной сварки: Вы также можете проверить верхнюю платформу прямо над основной рамой машины для стыковой сварки листовой стали MP23: машина для регенерации сварочного флюса серого цвета / источник питания для пилы синего цвета / цвет флюса желтого цвета... машины для плоской стыковой сварки. все ставятся на стационарную верхнюю платформу.

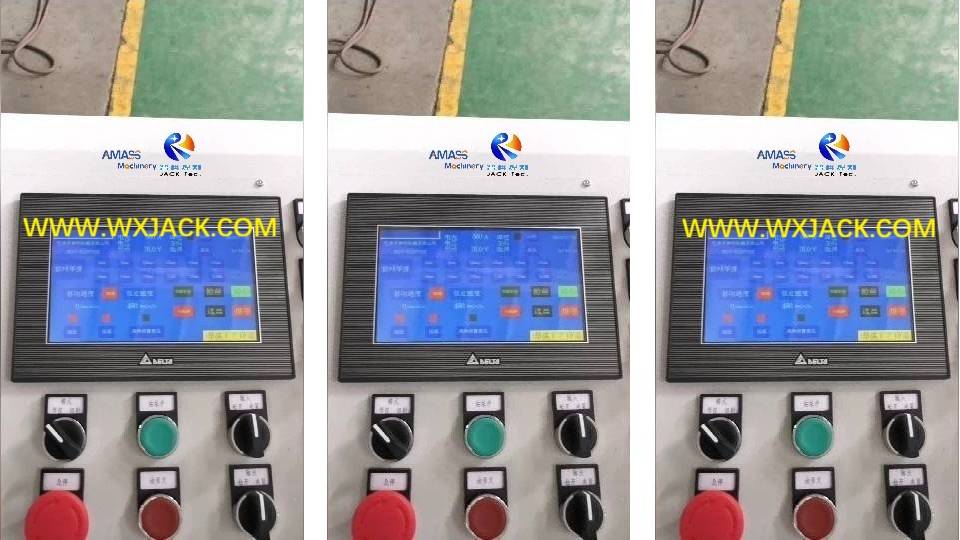

Полный обзор системы сварки с полным проваром и станцией управления HMI/рабочим интерфейсом машины для стыковой сварки листовой стали Wuxi JACK:



1) Это видео было снято на машине для стыковой сварки листовой стали MP25 в мастерской Wuxi JACK во время заводских испытаний и проверок.Стрельба переключалась между пультом управления и столом для сварки V-образных пазов машины для стыкового соединения пластин;
2) Во время такого переключения между рабочей станцией HMI (человеко-машинный интерфейс) и основной рамой вы также можете получить общее представление о механическом корпусе машины для плоской стыковой сварки листовой стали серии MP и ее основной рабочей функции — сварке проплавлением под флюсом.

Часто задаваемые вопросы по машине для стыковой сварки листовой стали с плоским швом Wuxi JACK

  • Q Что такое отношения между Wuxi Jack Technology Co., Ltd и Wuxi Amass Machinery Co., Ltd?

    A Уси Джек был основан в начале 2009 года, специализирующихся на дизайне и производстве. Wuxi Amass - это компания, специализирующаяся на продаже продуктов Джеки и других товаров за рубежом.

  • Q Какой ваш термин обслуживания?

    A 1) У нас есть 1-летняя гарантия бесплатно для всех наших продуктов с даты принятия продуктов заказчиком;
    2) Мы продолжаем дать нашим клиентом лучшего обслуживания по истечении гарантийного периода с
    лучшая цена;
    3) Мы предоставляем нашим запасным частям клиента с лучшей ценой;
    4) После получения информации от клиента наше время ответа находится в течение 2 часов для
    Китайские клиенты материковой части, и в течение 1 дня самый длинный (в зависимости от часового пояса)
    для зарубежных клиентов;
    5) Мы предоставляем услуги, охватывающую монтаж, ввод в эксплуатацию и обучение для нашей продукции;
    6) Мы даем консультацию нашим клиентам по всем техническим вопросам

  • Q У вас есть зарубежный филиал или офис продажи?

    A В настоящее время нет. Но у нас есть долгосрочный партнер более 10 лет в России и Центральной Азии, где у нас очень широкая клиентская база. (Это местные компании, которые распространяют и помогают служить нашу продукцию)
    Чтобы иметь информацию о наших продуктах, пожалуйста, используйте контактный путь, перечисленный выше. Мы дадим вам отзывы в течение 24 часов после получения расследования от вас.

  • Q У вас есть прайс-лист вашей продукции?

    A Поскольку наши продукты инженерно-инженерной на заказ, у нас нет прайс-листа в настоящее время. Для получения подробной информации нашей продукции вы можете перейти к продуктам этого сайта для просмотра; И вы можете скачать из загрузки по информации этого веб-сайта.
    Если у вас есть любой запрос на нашу продукцию, пожалуйста, свяжитесь с нами по вашему удобству.

  • Q Какова услуга сферы вашей компании (продукты, его приложение и бизнес-режим)?

    A Дизайн и производство и продать (включая послепродажное обслуживание) ниже машины и оборудования:
    Металлическая пластина / труба / пучок сварки / срез / обрабатывающее оборудование;

    Сборка двутавровой балки Сварочная прямая интегральная машина;
    Машина для соединения тарелки;
    Фрезерный станок для торца луча;
    Двутавровая балка Производство Производство (в том числе сборка машины, поглощенная дуговая сварочная машина, выпрямляющая машина, стальной конвейер);
    Машина для резки пересечения трубы с ЧПУ;
    Плазмена с ЧПУ / полосой пламя / плазменный станок;
    Линия производства Коробчатая балка (в том числе сборка машины), электромашина для сварочной машины электробанки, погружной дуговой сварочный аппарат, фрезерный станок для торца луча);
    Производственная линия T Луч (включая сборка машины, погружной дуговой сварочной машины / сварочный аппарат CO2);
    Сварка поворота;
    Сварочный манипулятор;
    Позиционер сварки;
    Различные специализированные сварочные машины

    Эти оборудование широко используются в промышленности стальной конструкции, здания судна, строительство моста, сосуда под давлением, нефтехимической и т. Д.

Другие серии продуктов, которыми мы владеем, помимо машины для стыковой сварки листовой стали

MP20 Автоматическая машина для стыкового соединения пластин с тройной резкой
MP20 Автоматическая машина для стыкового соединения пластин с тройной резкой
1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
DX1520 Фрезерный станок для обработки торца двутавровой балки для стальных конструкций
DX1520 Фрезерный станок для обработки торца двутавровой балки для стальных конструкций
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
Ассистент гидравлической загрузки SXBJ-16 Фрезерный станок для листового металла
Ассистент гидравлической загрузки SXBJ-16 Фрезерный станок для листового металла
0
0
Универсальная автоматическая продольная машина для правки угловой стали ASM63
Универсальная автоматическая продольная машина для правки угловой стали ASM63
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0
7-осевой 3000/12 Пламенный и плазменный крупногабаритный станок для резки труб с ЧПУ
7-осевой 3000/12 Пламенный и плазменный крупногабаритный станок для резки труб с ЧПУ
Фрикционно-роликовый тип;Для крупногабаритной трубы
0
0
Однонастольный универсальный сварочный позиционер серии HB с зажимным патроном
Однонастольный универсальный сварочный позиционер серии HB с зажимным патроном
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Блоги о машинах для стыковой сварки листового металла и стальных пластин

Дом

Дом Товары О нас НИОКР Настройка Часто задаваемые вопросы Блог Свяжитесь с нами

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
support@WXJACK.com
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号： 苏ICP备13045244号-1
