1 Steel Structure Beam End Face Milling Machine 160

Wuxi JACK Фрезерный станок для торцов балки стальной конструкции, острый инструмент для клиента!

Панель навигации на «Станке для фрезерования торцов двутавровых балок»

1. Использование и применение фрезерного станка для торцевой поверхности двутавровой балки из стальной конструкции.

1. Использование и применение фрезерного станка для торцевой поверхности двутавровой балки из стальной конструкции. | 2. Цель этой страницы о фрезерном станке для торцевой поверхности балки металлической стальной конструкции. | 3. Рабочая площадка фрезерного станка для изготовления фланцев стальной металлической конструкции Wuxi JACK. | 4. Рабочие видеоролики фрезерного станка для торцевых торцевых балок Wuxi JACK H | 5. Конкурентные преимущества фрезерного станка для торцевой поверхности двутавровой балки с металлической стальной конструкцией Wuxi JACK | 6. Как работает фрезерный станок для торцевых торцевых балок Wuxi JACK BOX H? | 7. Как использовать фрезерный станок для торцевой поверхности двутавровой балки Wuxi JACK Steel Structure Pipe BOX? | 8. Часто задаваемые вопросы о фрезерном станке для торцевой поверхности двутавровой балки Wuxi JACK Steel Structure Pipe BOX

Использование и применение фрезерного станка для торцевой поверхности двутавровой балки из стальной конструкции

1. Функция: Фрезерный станок для торцевой поверхности балки стальной конструкции, другое название - фрезерный станок для фланцев металлической конструкции, предназначен для высокоскоростного и прецизионного фрезерования поверхности торцевой поверхности различных деталей стальной конструкции;

2. Типичные детали на обычном фрезерном станке с металлическими конструкциями:

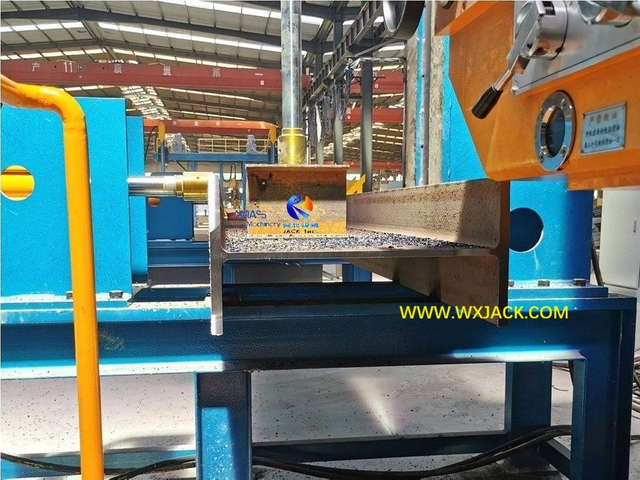

1) H-лучРабочие части № 1 фрезерного станка для торцевых балок двутавровой балки: (Рисунок 1)

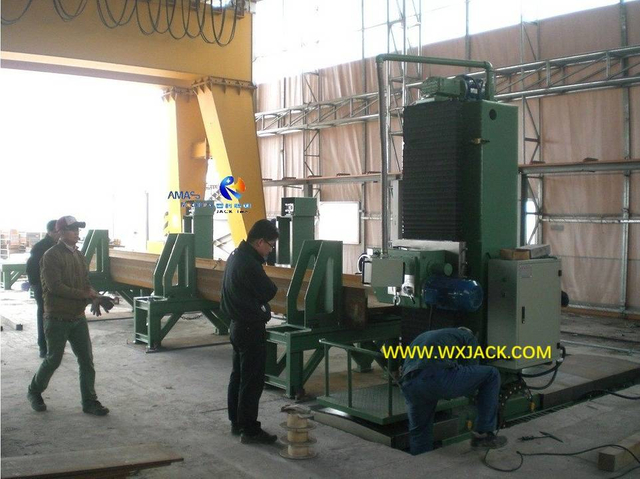

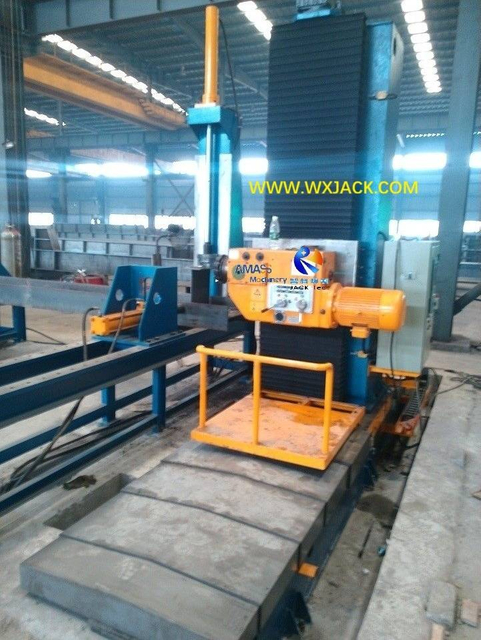

Рис.1 Фрезерный станок для торцевой поверхности двутавровой балки 146

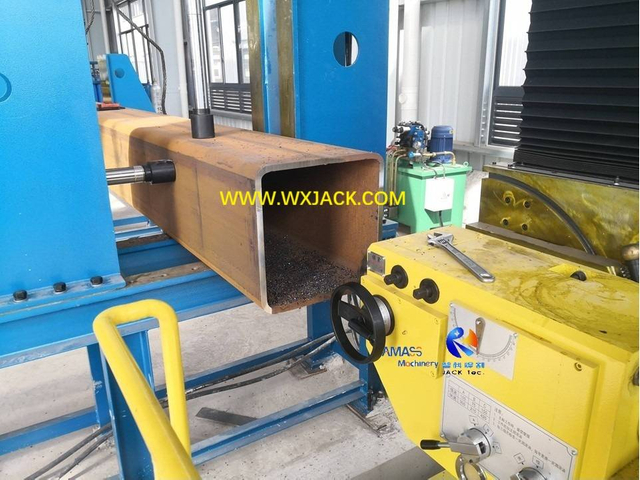

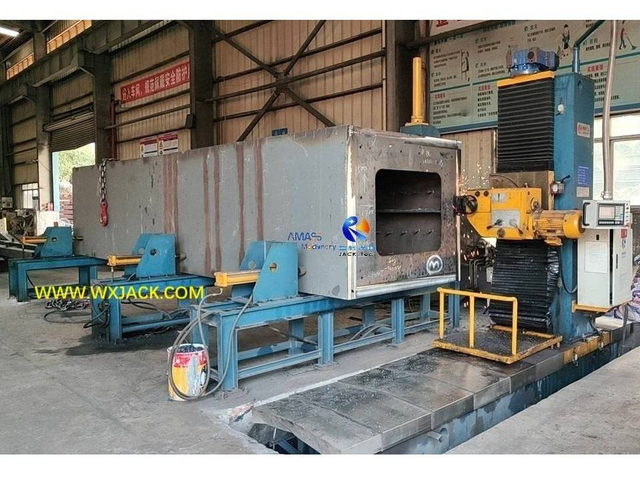

2) КОРОБКА БалкаДругие распространенные детали на фрезерном станке для торцевой поверхности балки стальной конструкции: (Рис.2)

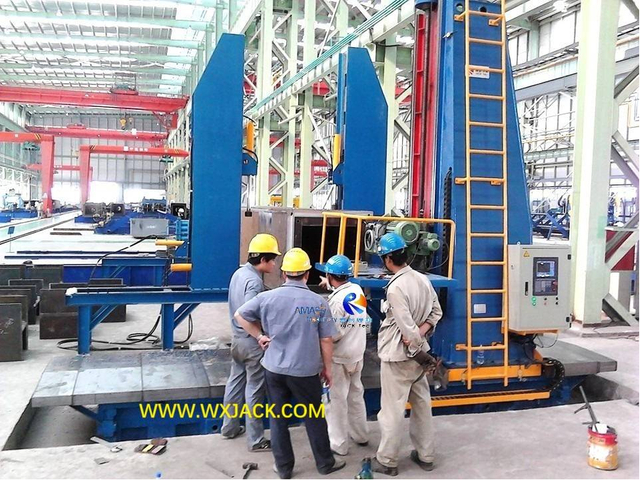

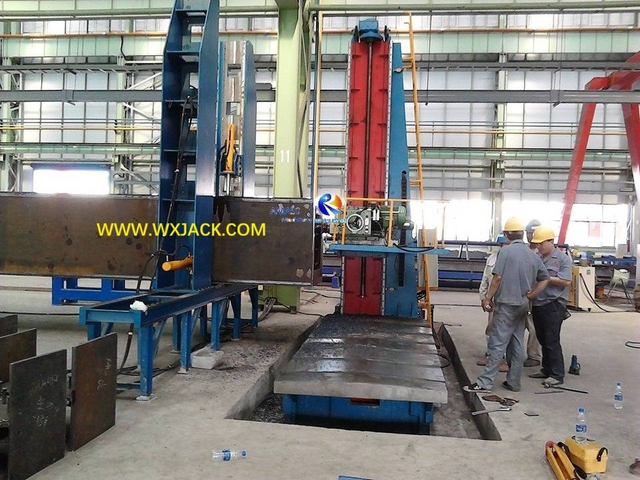

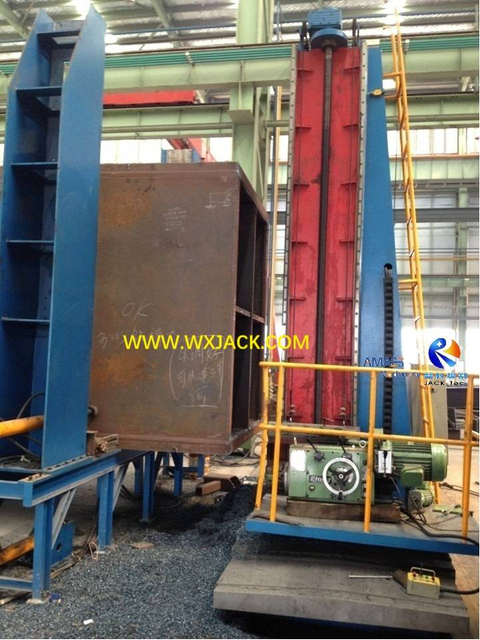

Рис.2 Фрезерный станок для торцевой поверхности балки стальной конструкции 147

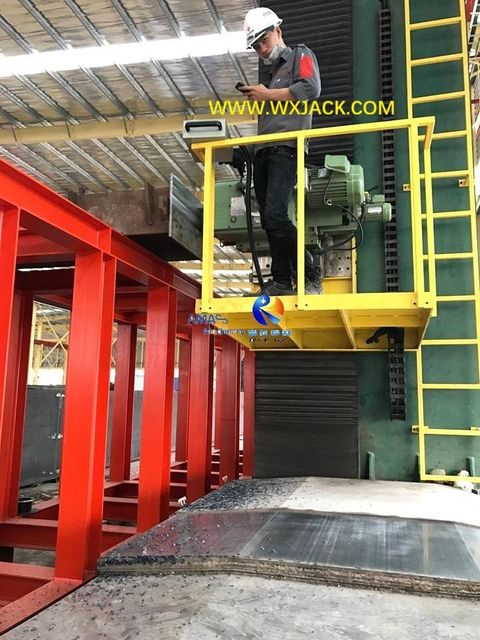

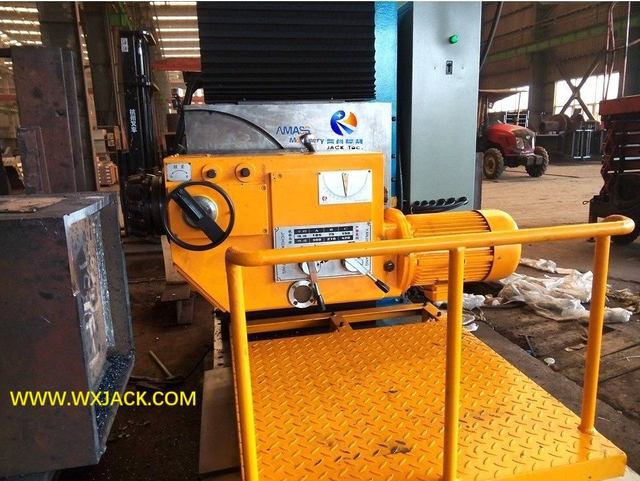

3) Поперечная балка, 3р-д Классические стандартные угловые детали под углом 90 ° для фрезерного станка с металлическими конструкциями: (Рис.3)

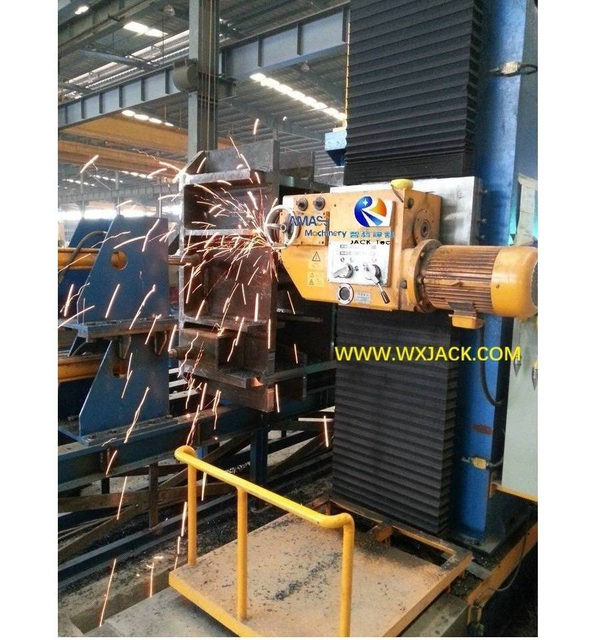

Рис.3 Фрезерный станок для фланцев металлоконструкций 252 IMG_1830



3. Какие виды заготовок особенно подходят для фрезерного станка с ЧПУ для торцевой поверхности стальной балки?

Те рабочие части, сечение которых не «традиционное» под прямым углом 90°, а имеет «особый» контур.Такой как:

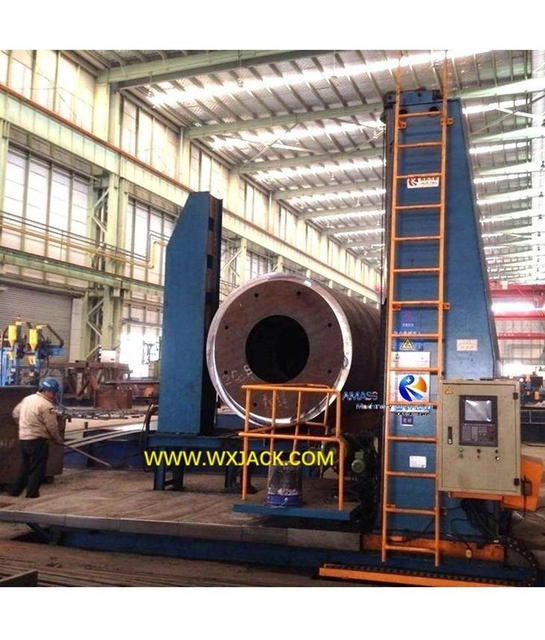

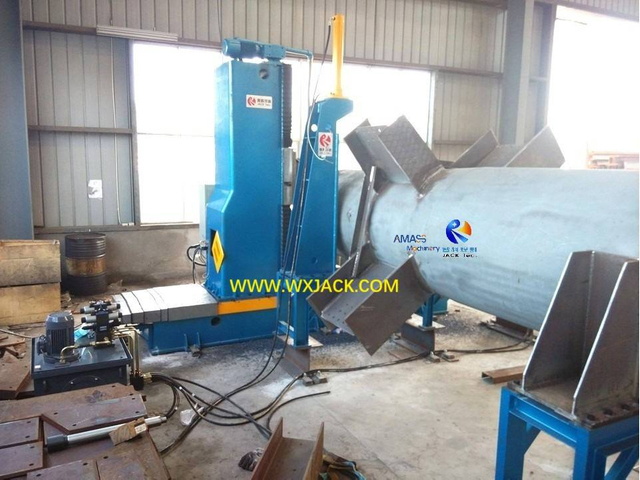

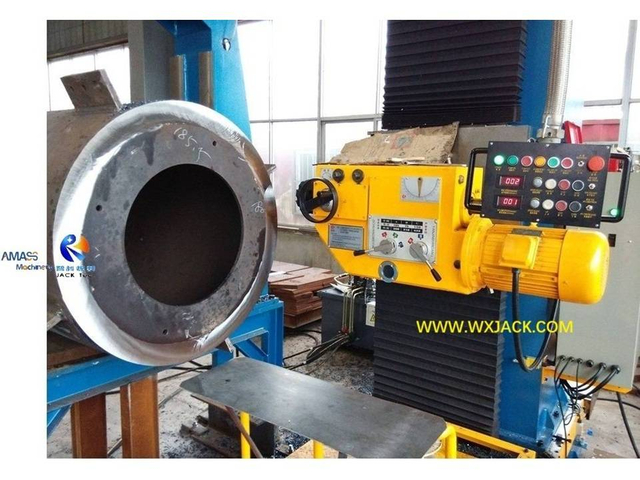

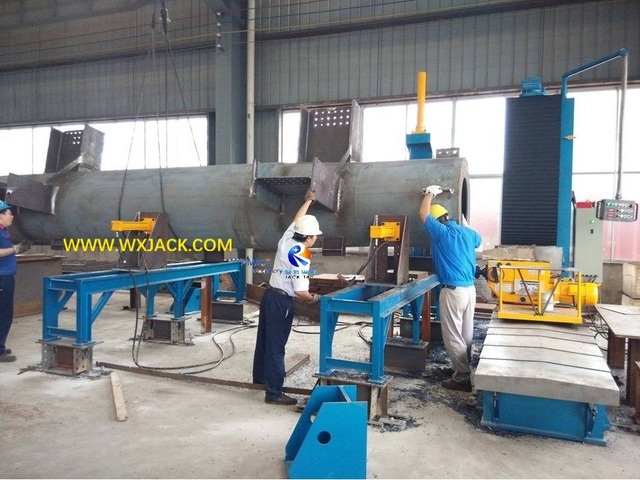

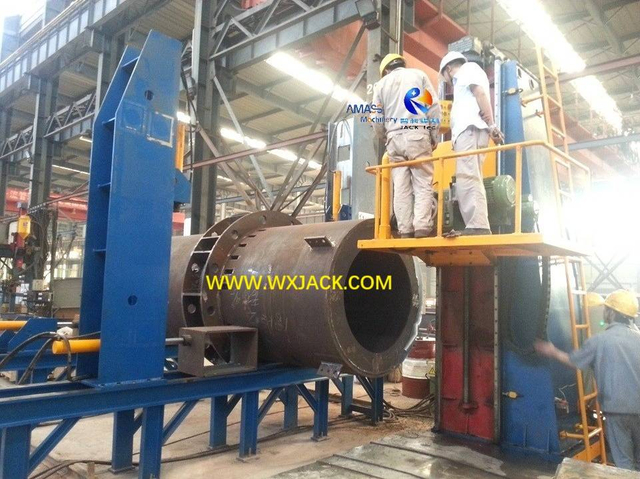

1) Труба круглой формы.Типичные заготовки для фрезерного станка с ЧПУ для торцевой поверхности стальной балки: (Рис.4)

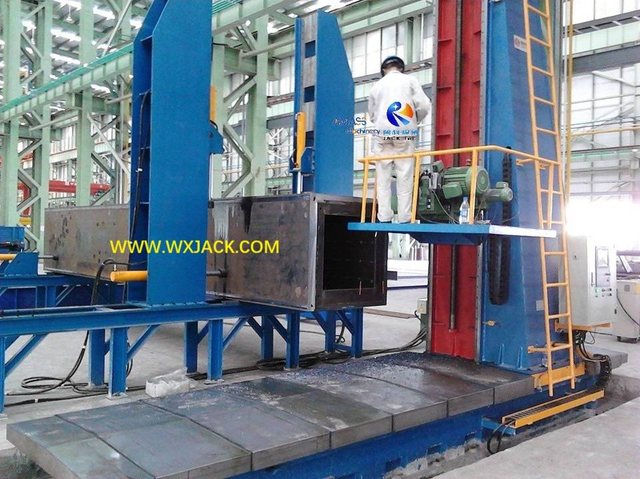

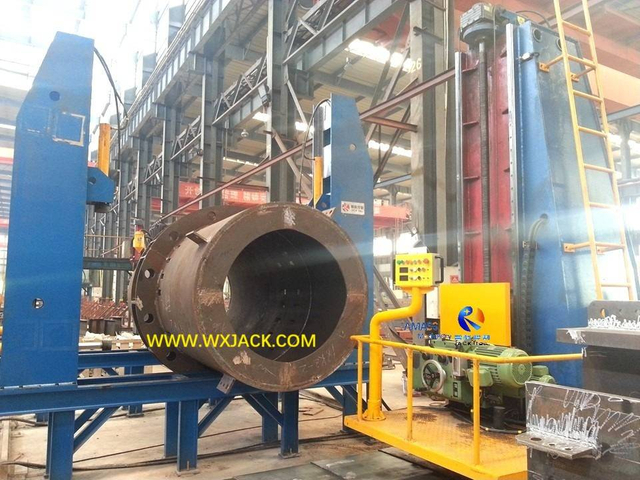

Рис.4 Фрезерный станок для фланцев металлоконструкций с ЧПУ 234

2) Специальная металлическая конструкция, получите только высокоэффективный эффект фрезерования поверхности хорошего качества от фрезерного станка с металлической структурой с ЧПУ: (Рис.5)

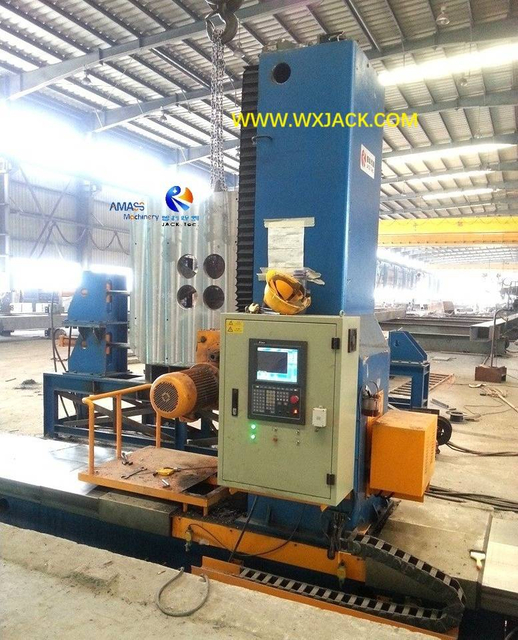

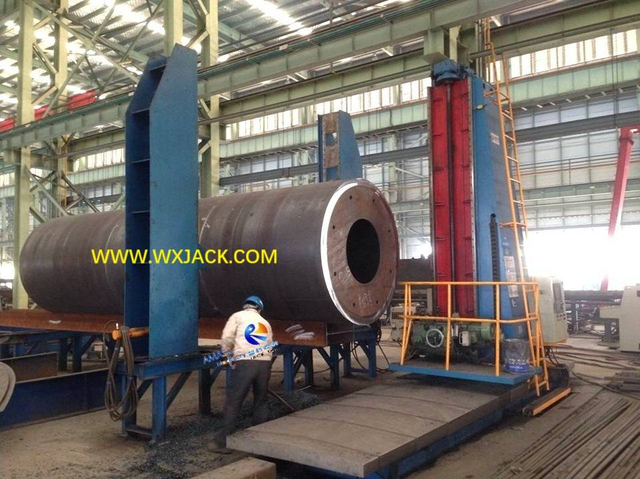

Рис.5 Фрезерный станок для фланцев металлоконструкций с ЧПУ 56



4. Классификация фрезерных станков для торцевых торцов двутавровых балок с металлической конструкцией BOX:

1) Обычный фрезерный станок для торцевой поверхности балки стальной конструкции с реле управления переменным током:

а) Стандартные характеристики BOX H-образный фрезерный станок для торцовой балки: модели от DX08xx к DX25xx, что соответствует макс.ход фрезерования вертикального торца от 800 мм к 2500 мм.Например: DX1215/ DX1520;

б) Специальный размер Фрезерный станок для торцевой поверхности балки стальной конструкции: Модель из DX30xx к DX60xx, что соответствует макс.ход фрезерования вертикального торца от 3000 мм к 6000 мм.Например: DX3030/ DX6080;

2) Фрезерный станок с торцевой поверхностью двутавровой балки с металлической конструкцией с ЧПУ:

а) Эта серия из ЧПУ-DX10xx к ЧПУ-DX35xx.Например: ЧПУ-DX1520/ ЧПУ-DX3030;
б) Больший вертикальный ход неприменим для сервопривода, в котором используется двигатель высокой мощности;

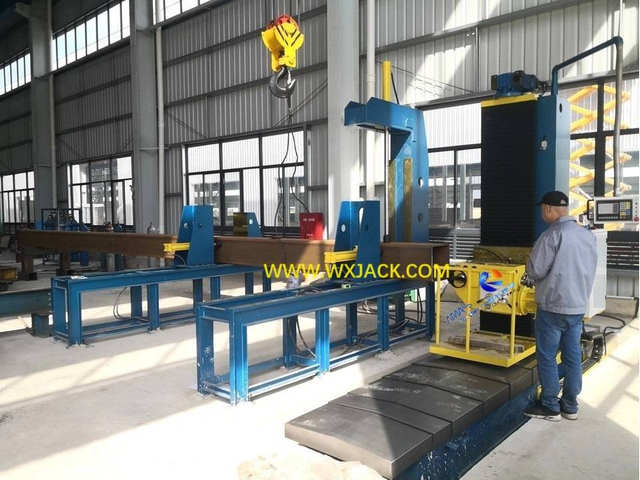

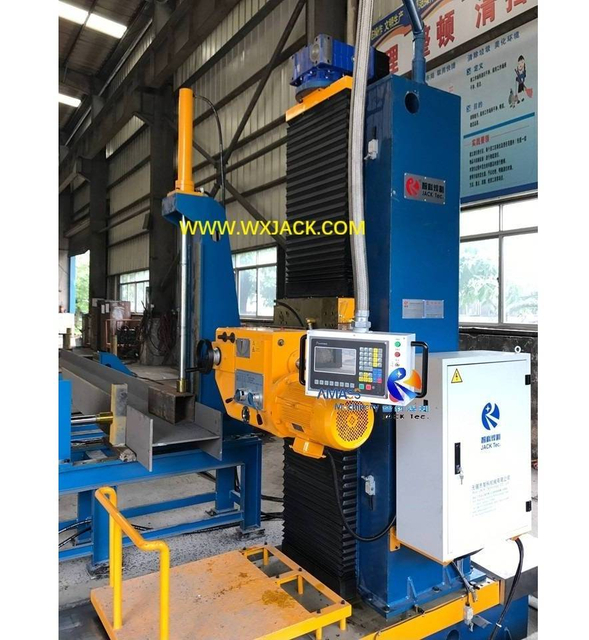

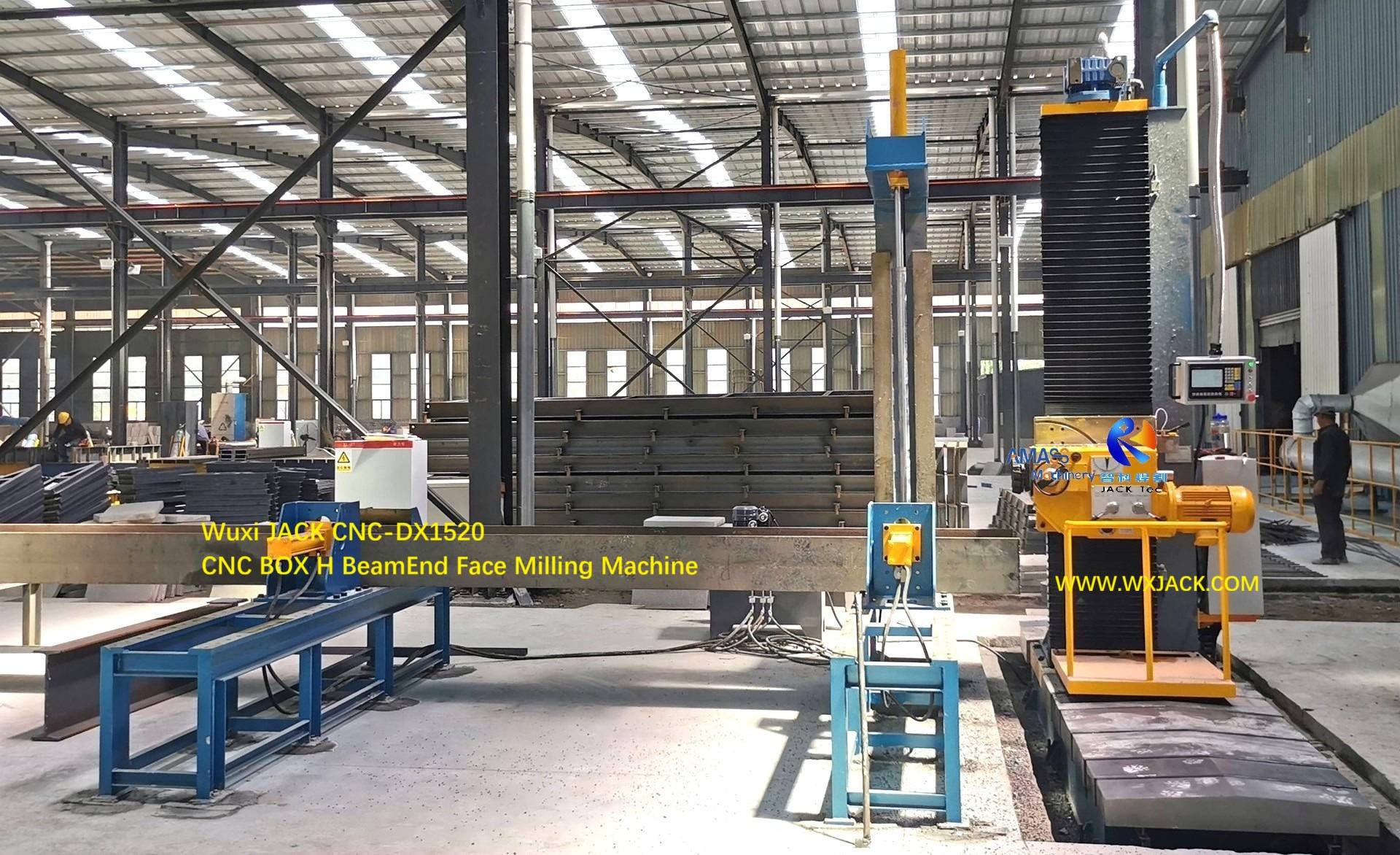

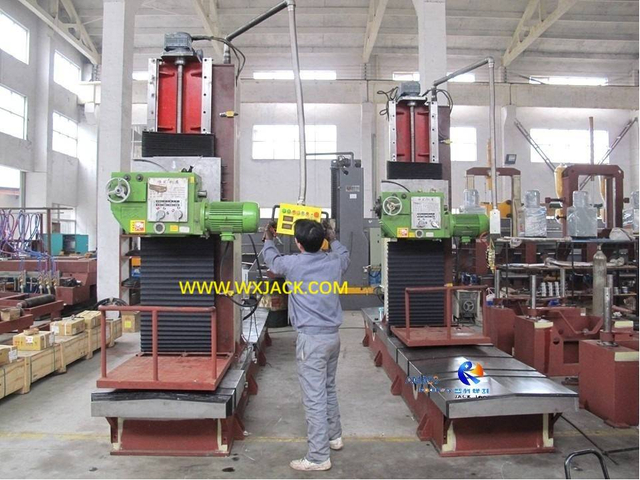

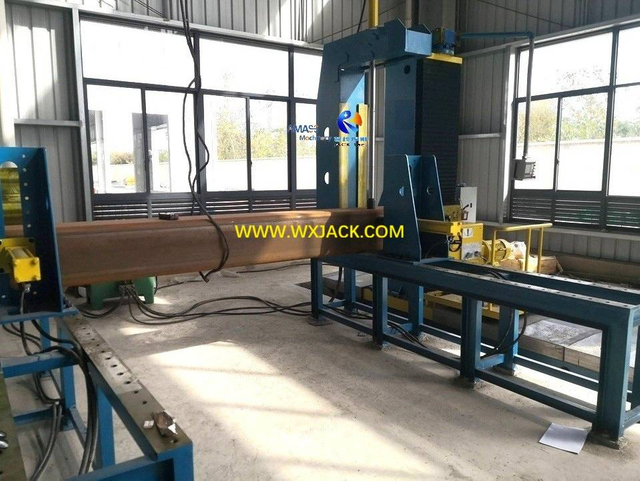

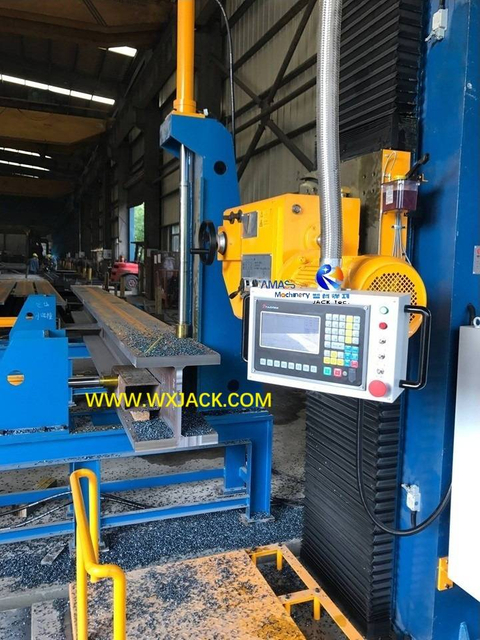

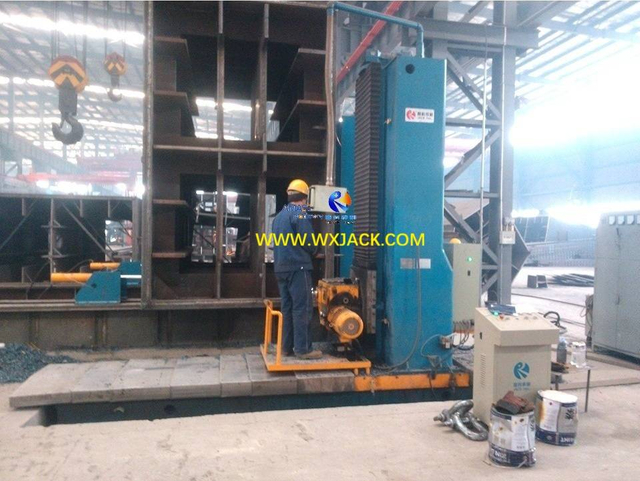

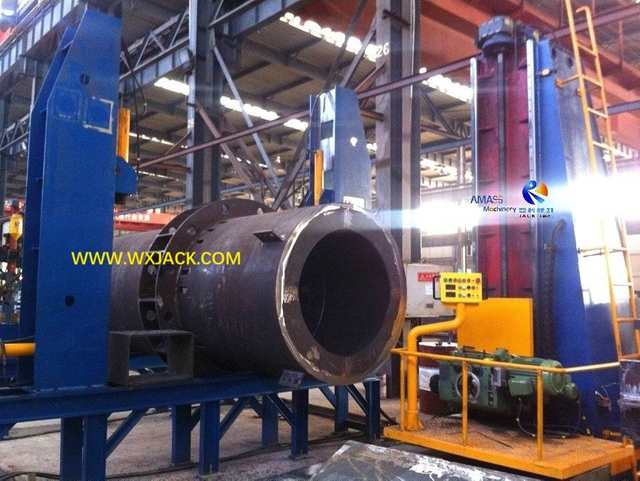

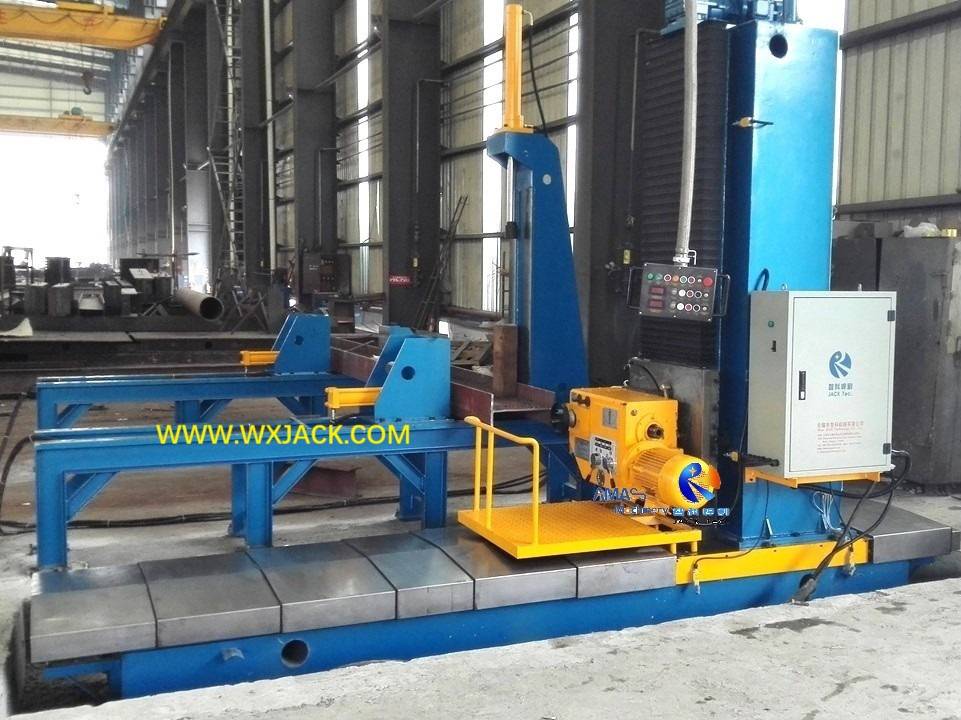

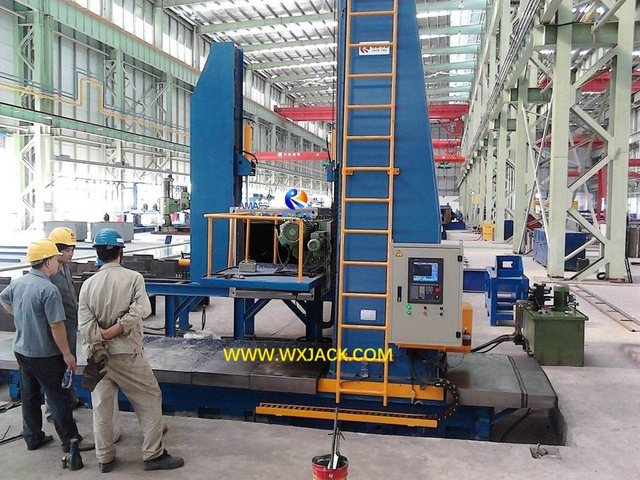

в) Рабочий сайт Wuxi JACK ЧПУ-DX1520 (слева) и ЧПУ-DX1215 (справа) Фрезерный станок для торцевой поверхности двутавровой балки стальной конструкции: (Рис.6)

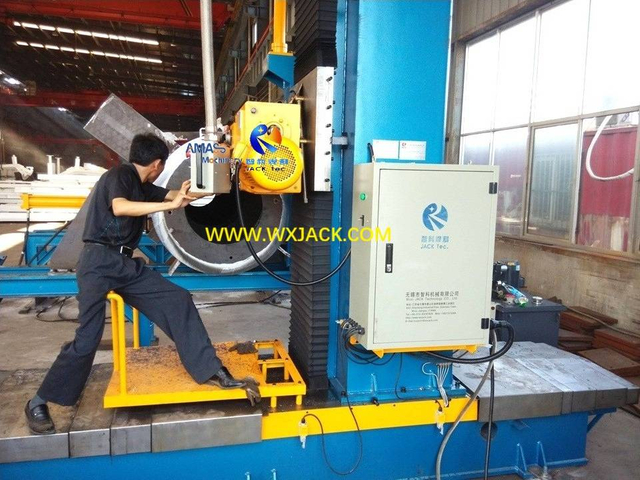

Рис.6 Фрезерный станок для фланцев металлоконструкций с ЧПУ-1 144



5. Применение фрезерного станка для фланцев металлической конструкции:

1) Где используется: Являясь своего рода экономически эффективным и простым в управлении оборудованием для первичной обработки, фрезерный станок для торцевой поверхности стальной балки серии DX является необходимым оборудованием на EOL (конец линии) на Линия по производству стальных конструкций, для обрезки готовых рабочих деталей металлоконструкций;
2) Типичные прикладные отрасли: Стальные конструкции Строительство и строительство/Строительство мостов/Строительство железных дорог/Электростанции/Нефть и газ...

Цель этой страницы о фрезерном станке для торцевой поверхности балки металлической стальной конструкции

1. Дайте представление о: Фото/Видео/Сильные стороны/Принцип работы и использование фрезерного станка для фланцев металлической конструкции;
2. Конкурентные преимущества Компания Wuxi JACK произвела фрезерный станок для торцевой поверхности двутавровой балки для стальной конструкции BOX.

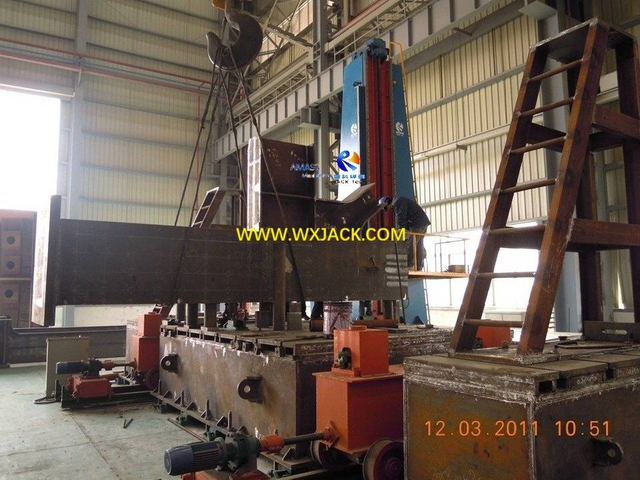

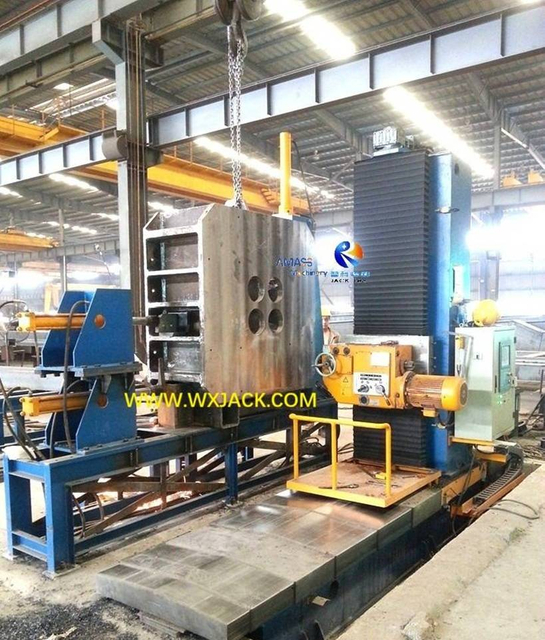

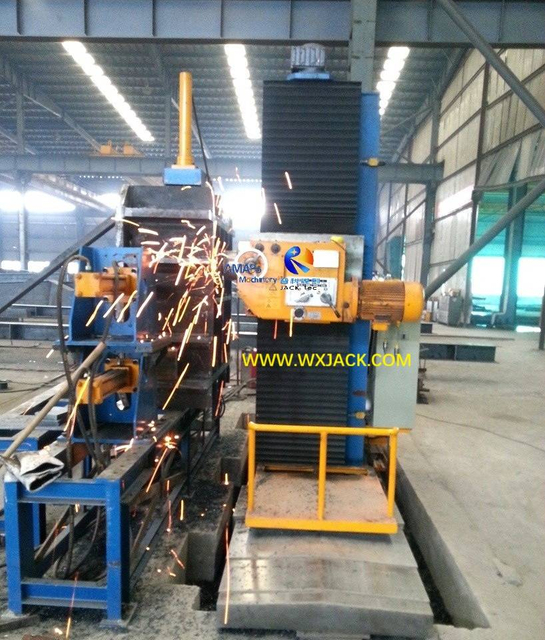

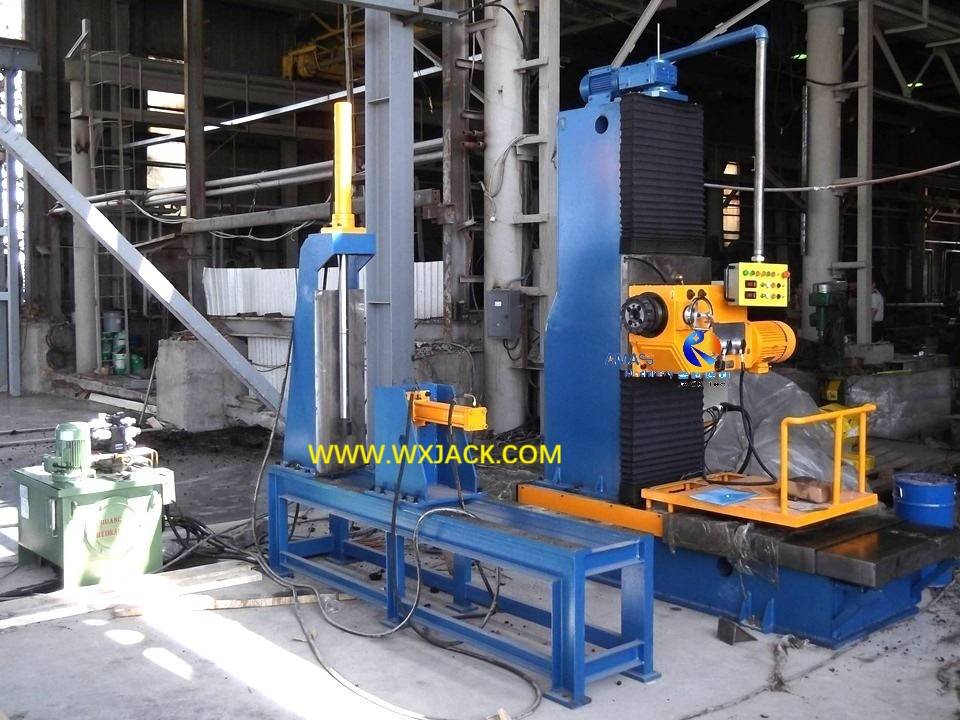

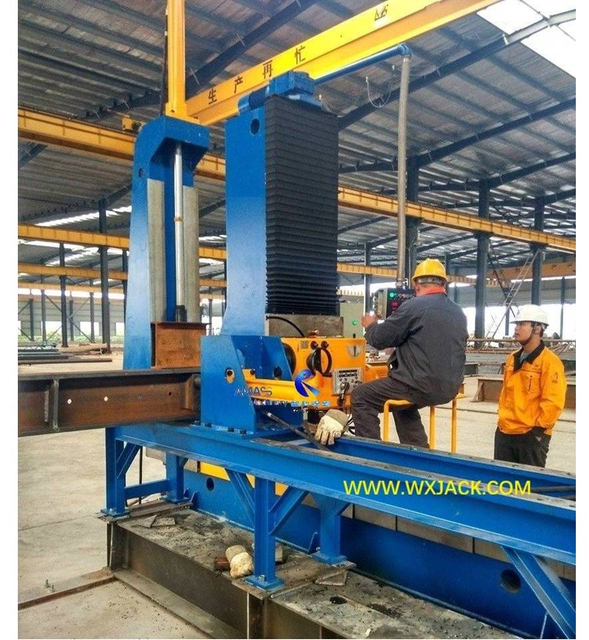

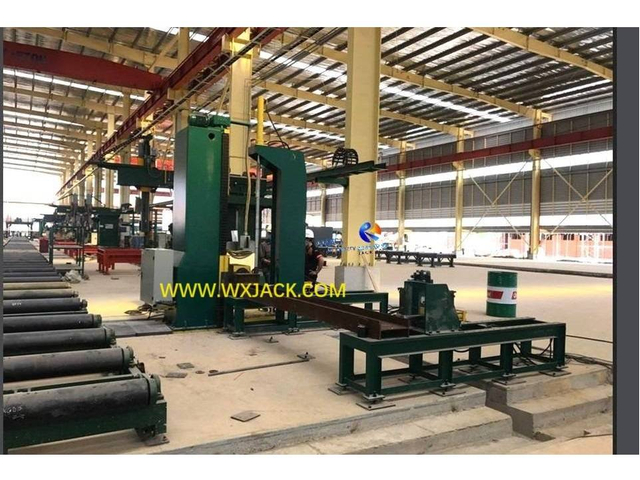

Рабочая площадка и момент различных моделей Фрезерный станок со стальной металлической конструкцией Wuxi JACK

Рабочие видео фрезерного станка для торцевой поверхности двутавровой балки Wuxi JACK Metal Steel Structure BOX

1) Здесь мы забираем 6 видео по эксплуатации фрезерный станок для фланцев стальной металлической конструкции Wuxi JACK;

2) Дополнительные видеоролики о фрезерном станке для торцевой поверхности двутавровой балки стальной конструкции Pipe BOX:

Пожалуйста, посетите тему продукта:
1. Видео о фрезерном станке для торцевой поверхности стальной балки Wuxi JACK;
И другая связанная страница о машине:
2. Фрезерный станок для торцевой поверхности балки стальной конструкции серии DX;
3. Стандартные характеристики BOX Фрезерный станок для торцевой обработки двутавровых балок;
4. Фрезерный станок для торцевой поверхности балки стальной конструкции специального размера;
5. Фрезерный станок с торцевой поверхностью двутавровой балки с ЧПУ;

Уси ДЖЕК ЧПУ-DX1520 Фрезерный станок с ЧПУ для торцевой поверхности балки стальной конструкции работает на куске Длинная балка BOX

Ввод в эксплуатацию Wuxi JACK специально изготовленный DX0815 Фрезерный станок для фланцев стальной металлической конструкции, примерить на заготовке приспособление

Испытание электрической системы управления из Уси ДЖЕК DX1530 Фрезерный станок для торцевой поверхности двутавровой балки стальной конструкции BOX

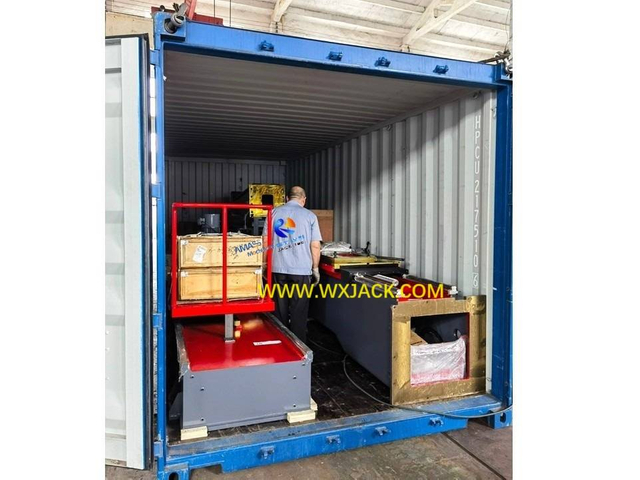

Доставка Уси ДЖЕКА экспортируется в Россию DX1530 Фрезерный станок для фланцев стальной металлической конструкции автомобильным транспортом

Уси ДЖЕК экспортирован DX1540 Фрезерный станок для торцевой поверхности двутавровой балки стальной конструкции BOX работает над заготовкой H Beam

Уси ДЖЕК экспортирован DX1540 Фрезерный станок для фланцев стальной металлической конструкции попробуйте зажать заготовку H-балка перед торцевым фрезерованием

Конкурентные преимущества фрезерного станка для торцевой поверхности двутавровой балки с металлической стальной конструкцией Wuxi JACK

Являясь одним из наиболее выгодных продуктов, Wuxi JACK DX модели Стальная конструкция BOX Фрезерный станок для торцевой поверхности двутавровой балки имеет гораздо более высокие характеристики, чем другие конкуренты, что в основном обусловлено следующими факторами:
1) Более высокая стабильность и точность фрезерования торцевой поверхности, извлекая выгоду из Точные линейные направляющие для тяжелых условий эксплуатации;
2) Доступен для наклонной трассировки при торцевом фрезеровании, извлекая выгоду из 2 инвертора переменного тока и цифровой дисплей в одном комплекте фрезерного станка для торцевой поверхности двутавровой балки.;
3) Фрезерование торцов под косым углом, извлекая выгоду из Возможность наклона фрезерной головки от 0° до 45°;
4) Гораздо более разумная цена и более короткое время выполнения различных режимов фрезерный станок для фланцев металлической конструкции;

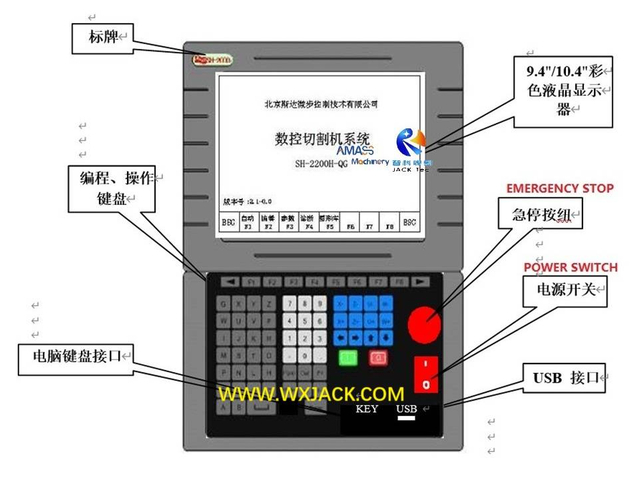

5) ЧПУ в уникальной собственности Фрезерный станок для торцевой поверхности двутавровой балки из стальной конструкции, который может производиться только компанией Wuxi JACK в промышленности.





1. Сверхмощная высокоточная линейная направляющая на фрезерном станке со стальной конструкцией BOX H-образной балки Wuxi JACK:

Показано в 2 фотографии выше:
1) Значение: Это один из наиболее очевидных передовых преимуществ Wuxi JACK. Фрезерный станок для торцевой поверхности балки стальной конструкции;
2) Значимые аргументы: Это гарантирует стабильность/плавность/высокую точность движения фрезерной головки, что обеспечивает высокую эффективность и точность фрезерования торцевой поверхности;
3) Для сравнения, у многих других производителей Фланцевый фрезерный станок со стальной металлической конструкцией, направляющие фрезерной головки сварного типа, которые привариваются к механической раме станка, что обеспечивает гораздо меньшую стабильность и точность фрезерования;

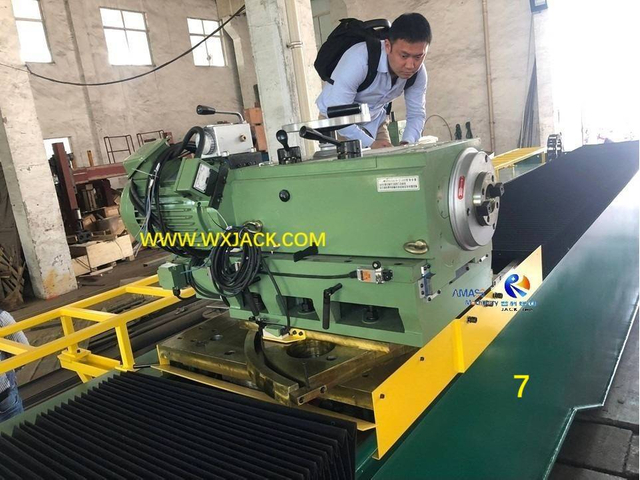

2. Более мощная фрезерная головка в фрезерном станке со стальной металлической конструкцией Wuxi JACK:

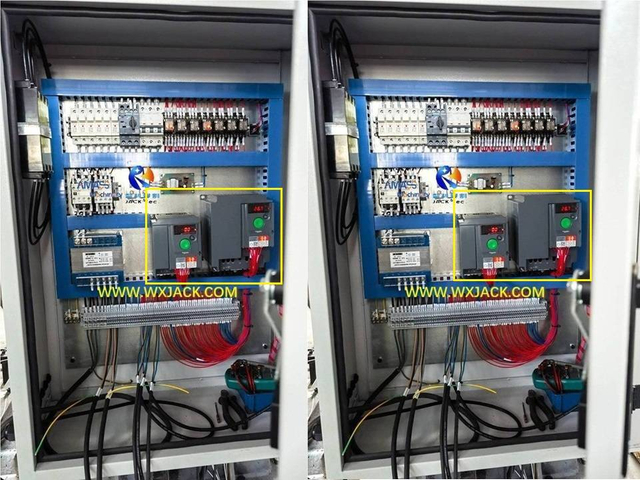

Показано в 3 фотографии вышеВ одном комплекте фрезерного станка для торцевой поверхности двутавровой балки со стальной конструкцией Wuxi JACK имеются:
1) 2 штуки инверторов переменного тока в электрощите управления;

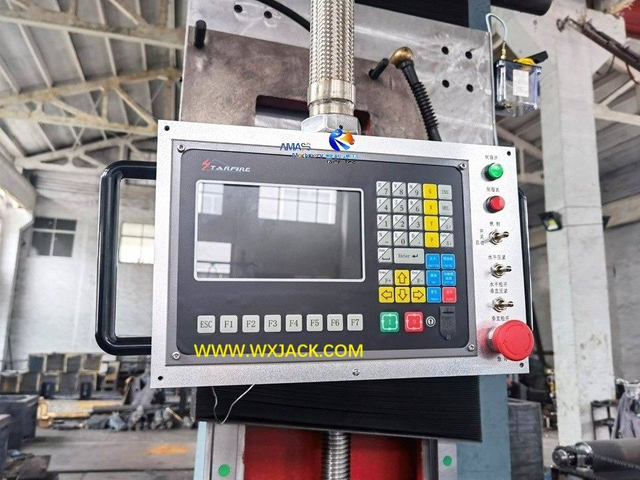

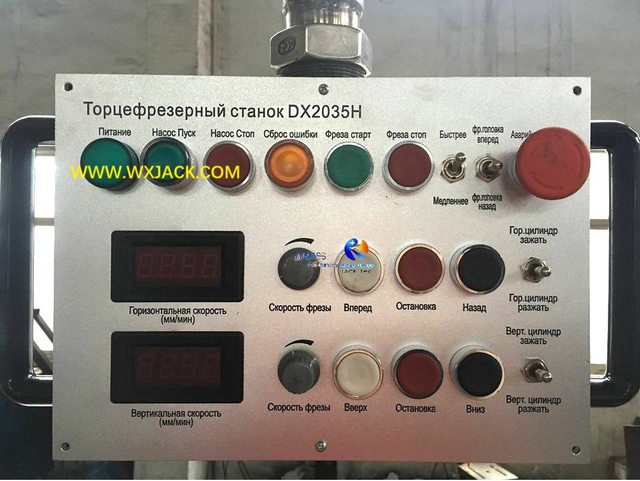

2) 2 штуки цифрового дисплея на подвеске управления;
Который может выполнять более сложный эффект наклонного фрезерования даже в обычных моделях BOX H Beam End Face Milling Machine;
Для сравнения, у многих других производителей Фланцевый фрезерный станок с металлической конструкцией,
1) Имеется только 1 инвертор переменного тока и цифровой дисплей;
2) Итак, фрезерная головка может получить только простую трассировку фрезерования торцевой поверхности по прямой горизонтальной или вертикальной трассе.

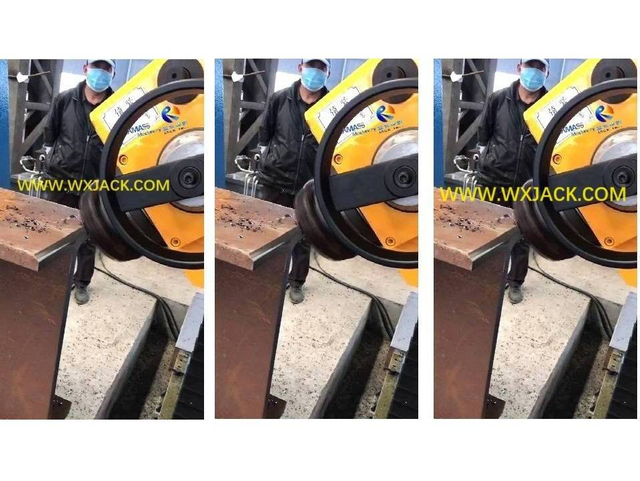

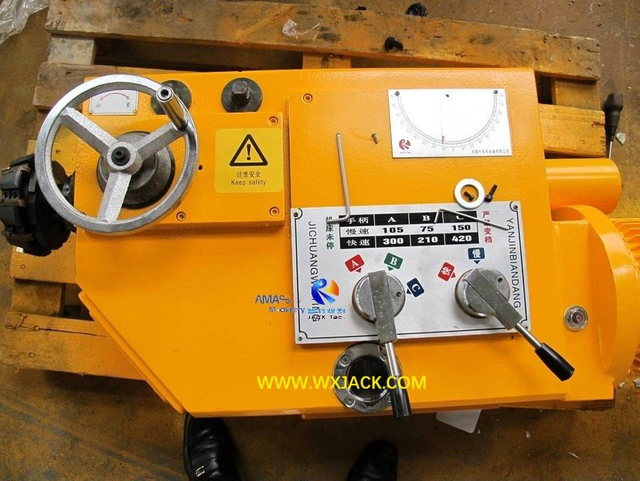

3. Доступное фрезерование косых торцевых поверхностей заготовок на фрезерном станке со стальной металлической конструкцией Wuxi JACK:

Как показано на 4 фотографиях выше, в Wuxi JACK Стальная конструкция H-образной торцевой фрезерной машины:

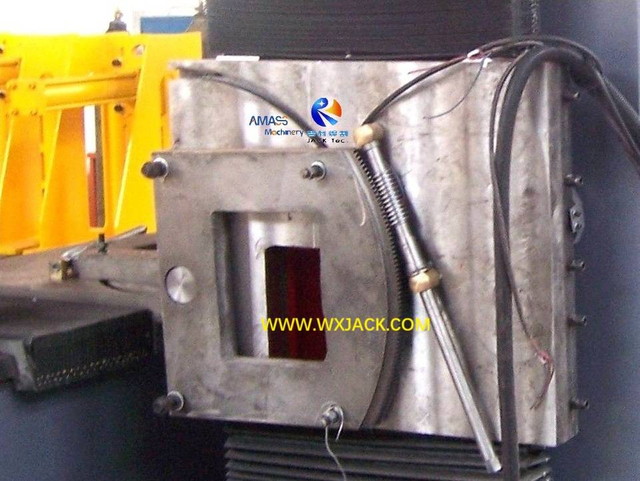

1) Фрезерная головка может быть облицована плиткой в ​​диапазоне 0°~ 45°;
2) Соответственно, между фрезерной головкой и ее подвижной кареткой установлена ​​червячная передача с Т-образным пазом;
Чтобы приобрести Операция фрезерования косого торца.

Как работает фрезерный станок для торцевой поверхности двутавровой балки Wuxi JACK Steel Structure BOX?

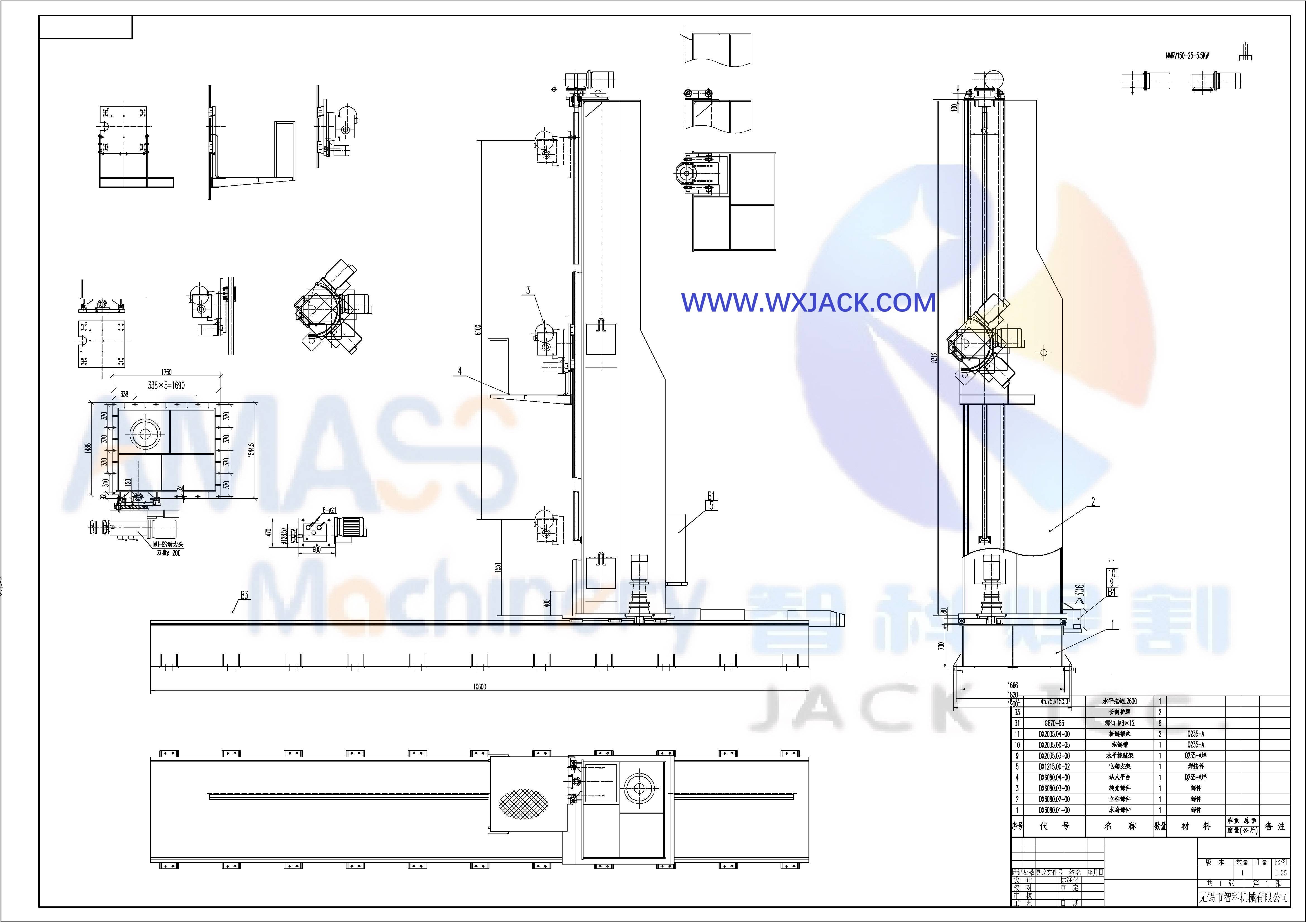

1. Дизайнерская печать на сверхмощном фрезерном станке со стальной металлической конструкцией Wuxi JACK DX6080:

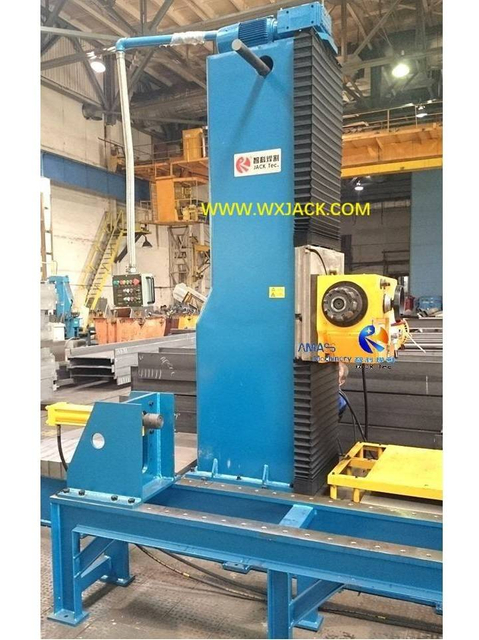

2. Механический основной корпус и конструкция фрезерного станка для торцевой поверхности стальной балки серии DX:

1) Основные узлы фрезерного станка для торцевой поверхности двутавровой балки стальной конструкции BOX:

Это включает в себя:

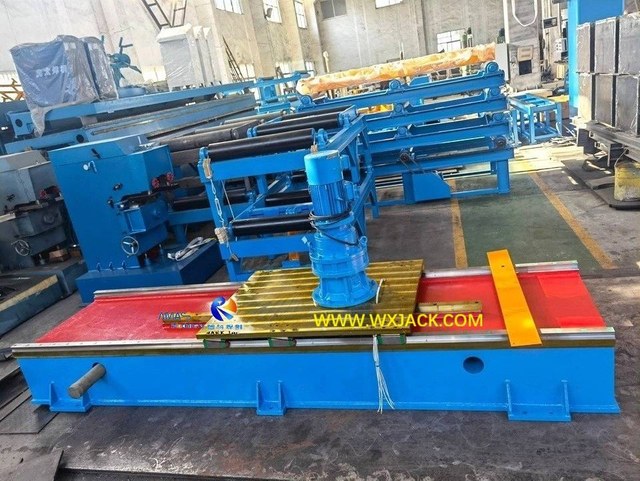

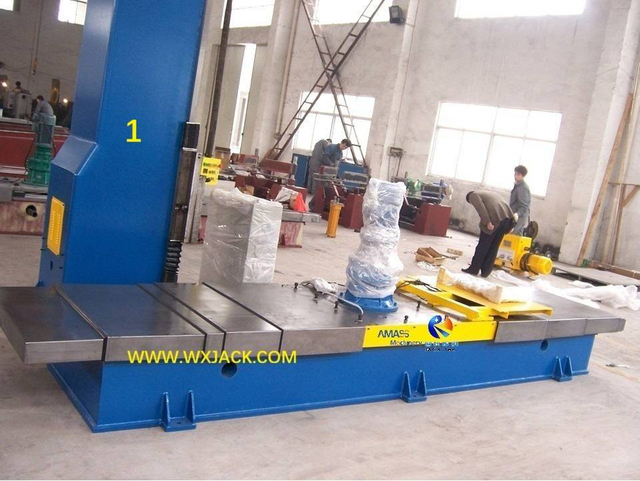

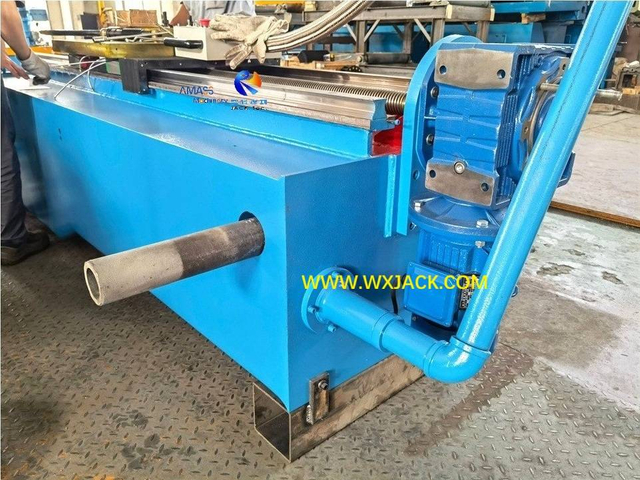

а) Фото 1: Стационарное горизонтальное основание кровати;

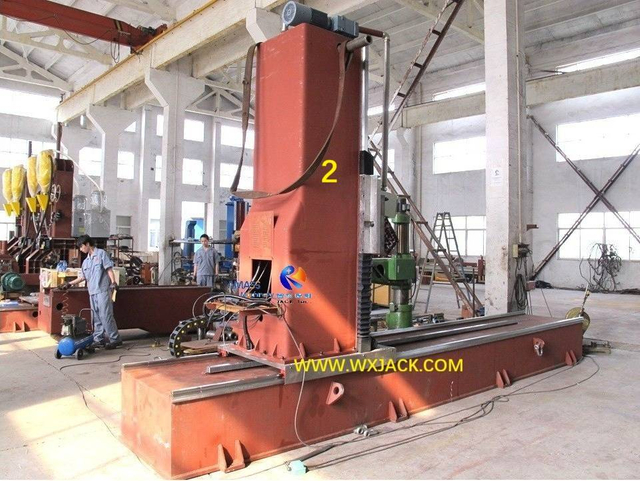

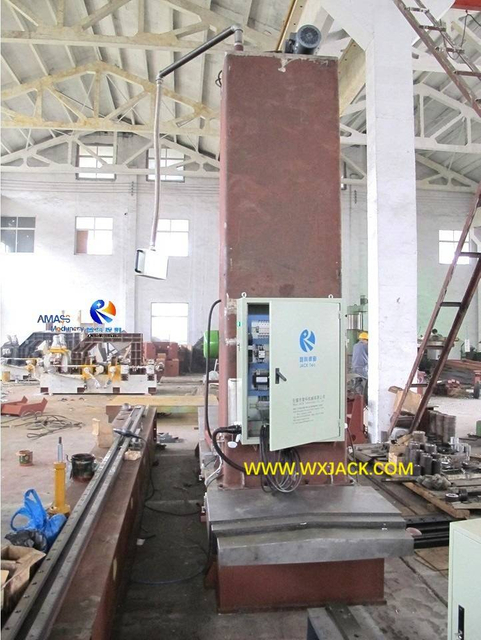

б) Фото 2: Моторизованная подвижная колонна вертикальной ориентации;
фрезерного станка для фланцев стальной металлической конструкции;

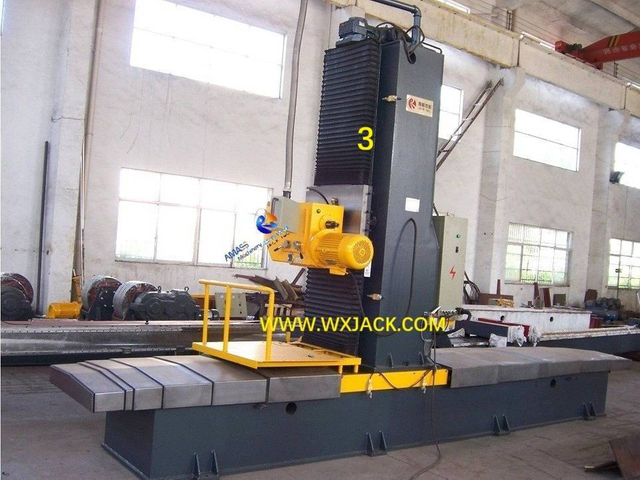

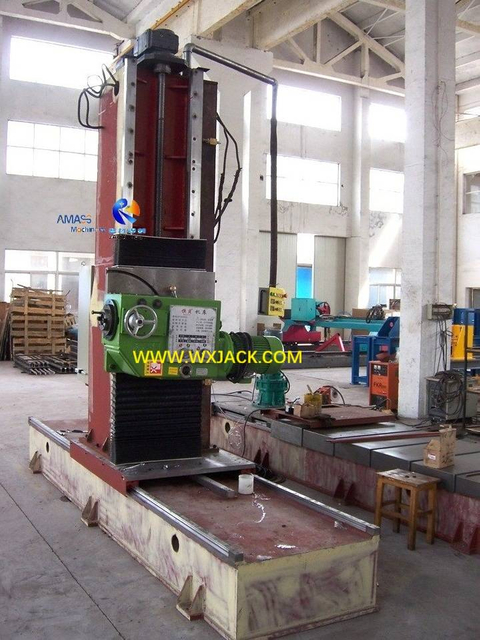

2) Сборка (Фото 3): Вертикальная колонна собрана в горизонтальное основание, ее движение осуществляется с помощью сверхмощных точных линейных направляющих и защищено каскадной крышкой из нержавеющей стали;

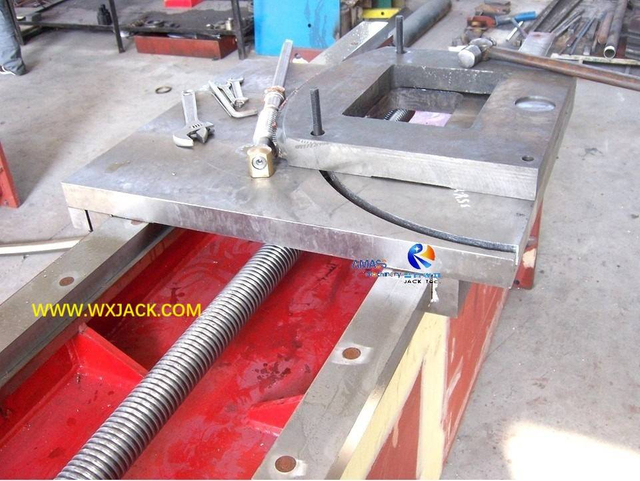

3) Монтажная каретка для фрезерной головки (Фото 4) устанавливается на вертикальной колонне и перемещается вверх и вниз с регулируемой рабочей скоростью во время работы фрезерного станка для торцевой поверхности двутавровой балки Steel Structure BOX;

3. Основные рабочие движения фрезерной головки фрезерного станка с фланцами стальной металлической конструкции:

1) Горизонтальное направление оси X: Вертикальная колонна перемещается вперед и назад вдоль горизонтального основания;
2) Вертикальное направление оси Y: Каретка фрезерной головки перемещается вверх и вниз вдоль вертикальной стойки;
Движение в обоих направлениях контролируется двумя преобразователями переменного тока, а соответствующая рабочая скорость отображается на двух цифровых дисплеях соответственно;

4. Блок торцевой обработки торцевой фрезы стальной конструкции BOX H-образной балки:

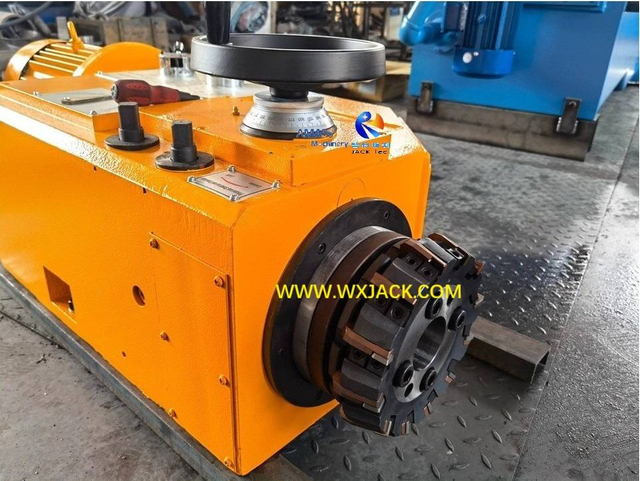

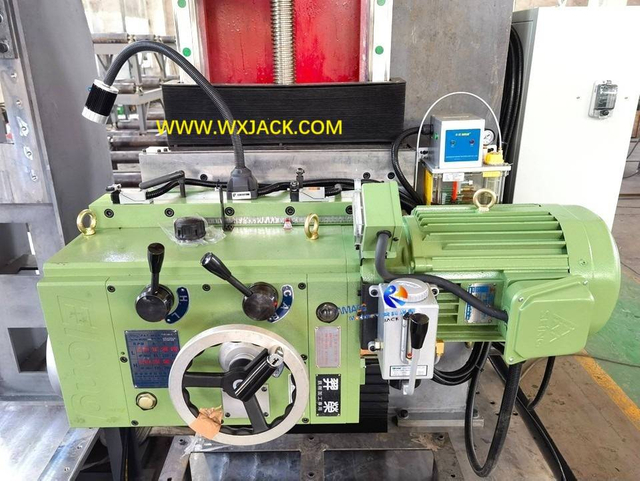

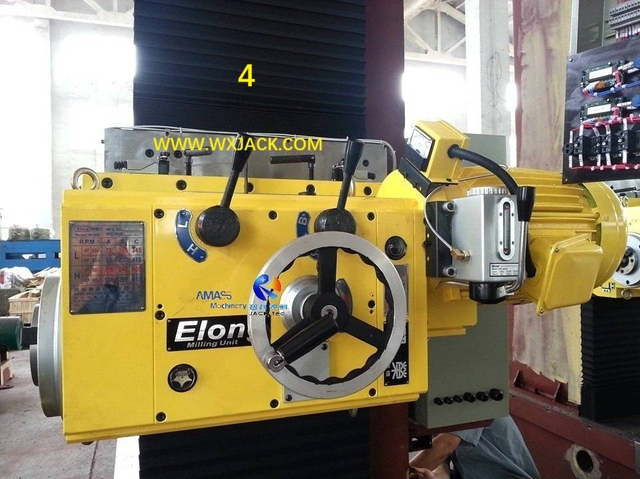

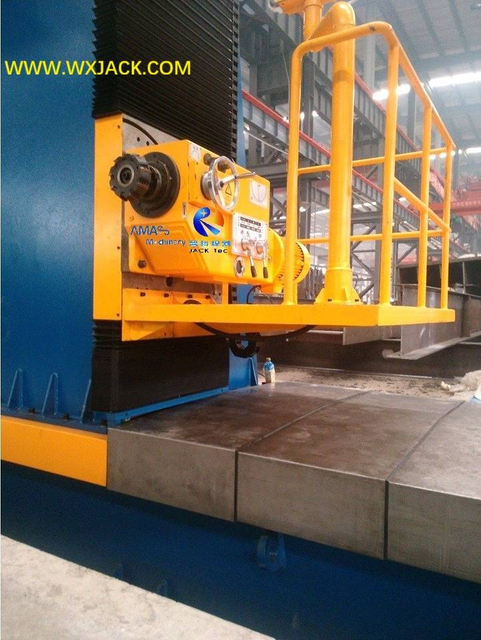

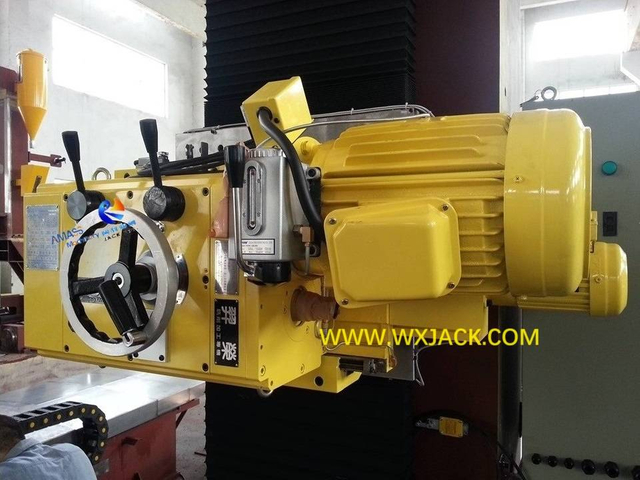

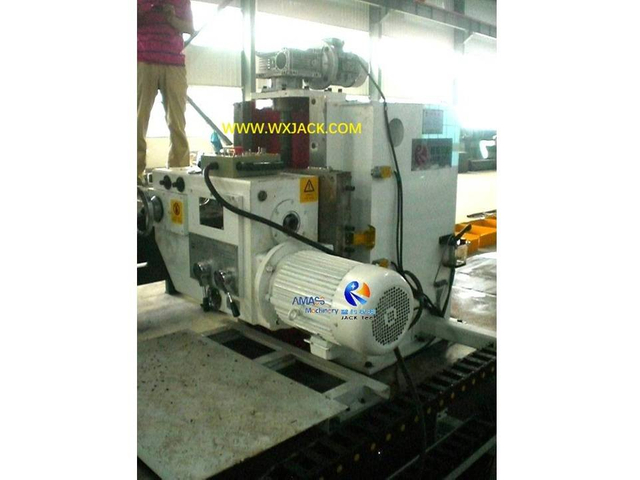

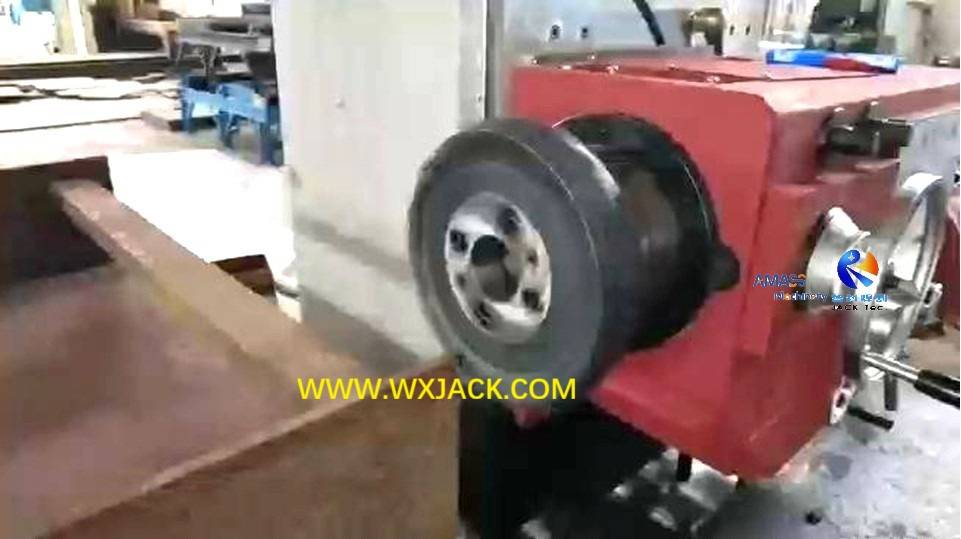

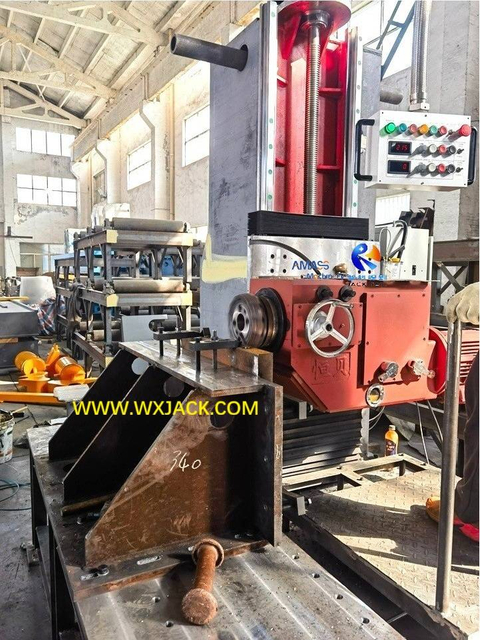

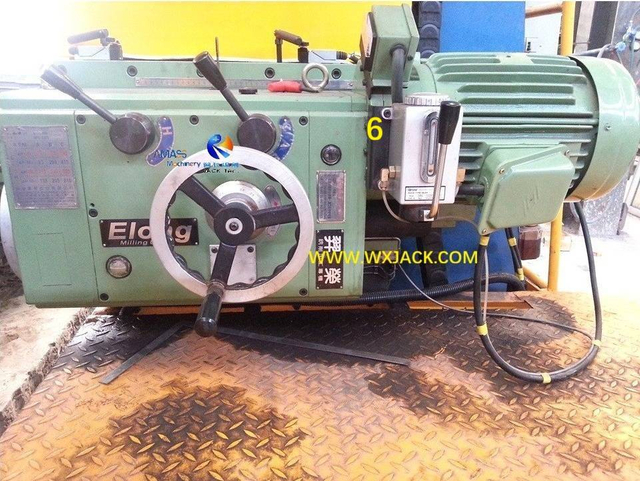

1) (Фото 5) Стандартная мощность Фрезерная головка в фрезерном станке BOX H Beam серии Wuxi JACK DX 7,5 кВт;
2) Для крупномасштабных тяжелых условий эксплуатации Фланцевый фрезерный станок со стальной металлической конструкцией, мощность фрезерной головки может быть 9,3 кВт (Фото 6) и или даже 11кВт (Фото 7) (В моделях DX4080 и выше);

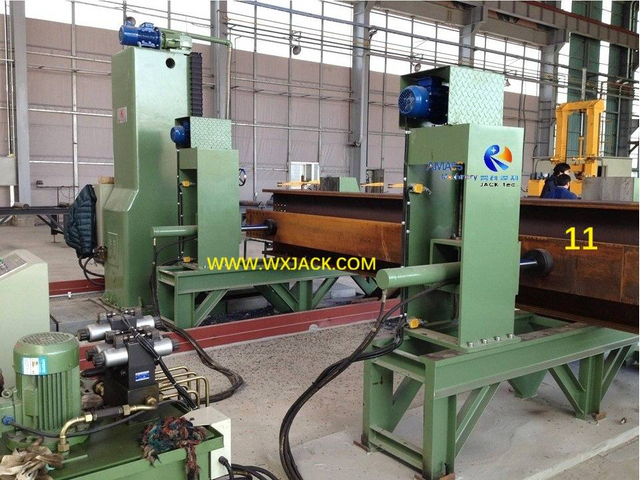

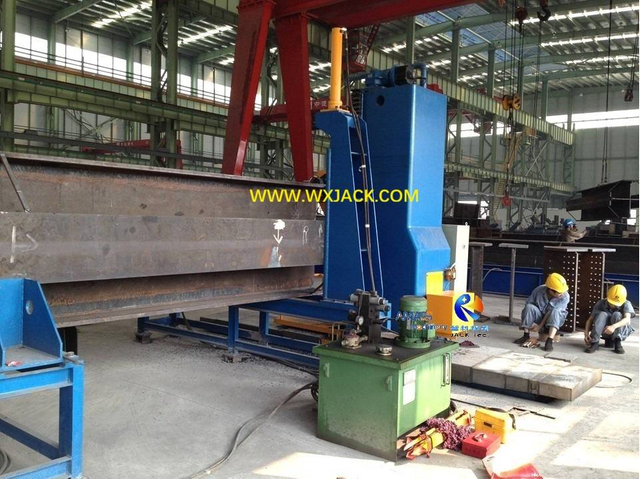

5. Гидравлический привод зажима заготовки в фрезерном станке с торцевой поверхностью двутавровой балки стальной конструкции:

1) Функция: Для надежного зажима заготовки во время фрезерования, чтобы заготовка удерживалась стабильно и без вибрации, гарантируя высокий стандартный эффект фрезерования торцевой поверхности;
2) Путь проезда: Привод с помощью гидравлических масляных цилиндров обеспечивает большую силу и надежно закрепляет большие и тяжелые рабочие детали;

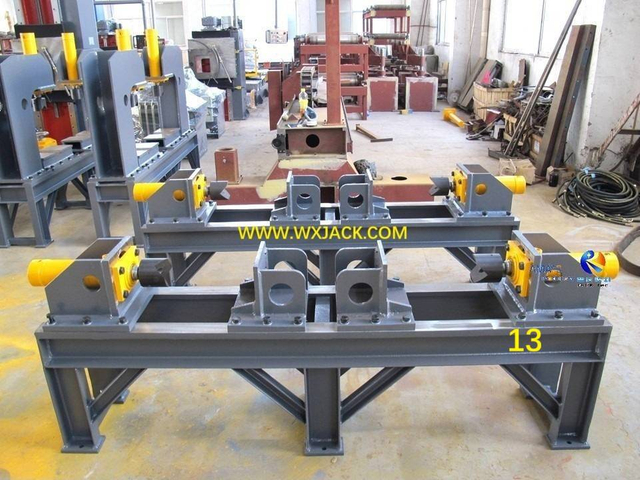

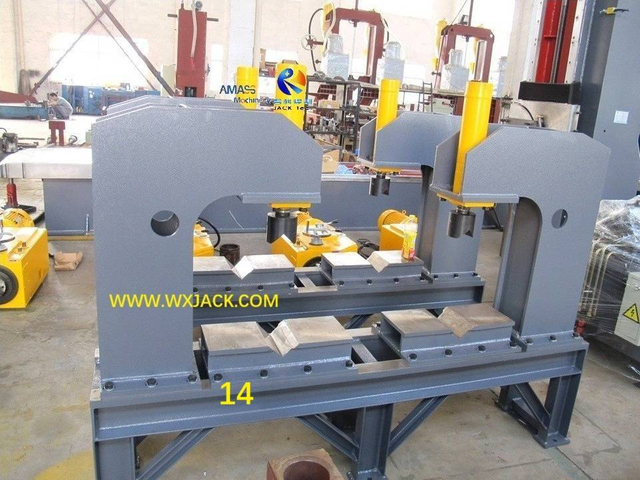

3) Договоренность (Фото 8): На рабочем месте фрезерного станка для торцевой поверхности балки стальной конструкции имеется 1 комплект нисходящей прижимной стойки рядом с фрезерной головкой и 1 ~ 3 комплекта боковых прижимных стоек, в зависимости от длины заготовок;

4) Классификация крепления заготовки на фрезерном станке для торцевой поверхности балки стальной конструкции:

а) Большинство стандартного типа (Фото 9), как описано выше.Он может не только надежно зажимать обычные двутавровые балки, но и специальные типы рабочих частей. (Фото 10);
б) Специальный дизайн: В зависимости от требований и требований заказчика приспособление заготовки может иметь специальную конструкцию на пути привода. (Фото 11);
в) Индивидуальные Крепление рабочих частей в нескольких фрезерных станках со стальной металлической конструкцией Wuxi JACK: (Фото 12/13/14/15).
Показано ниже:


5) Для более широкого и глубокого обсуждения об этом важном функциональном блоке помощника читайте в блоге »Найдите наиболее подходящее крепление заготовки в стальной конструкции Pipe BOX Фрезерный станок для торцевой поверхности двутавровой балки'.

Как использовать фрезерный станок для торцевой поверхности двутавровой балки Wuxi JACK Steel Structure Pipe BOX?

1. Подготовка рабочего фрезерного станка для торцевой поверхности двутавровой балки со стальной конструкцией:



Рабочее поле фрезерного станка для торцевой поверхности двутавровой балки Wuxi JACK Steel Structure BOX: (Фото 16/17/18)

1) Технические документы: После подписания контракта с клиентом и Wuxi JACK и внесения предоплаты за фрезерный станок для торцевых торцов двутавровой балки, Wuxi JACK подготавливает компоновку и чертеж фундамента оборудования и отправляет его заказчику;
2) Монтаж: Фланцевый фрезерный станок для стальной металлической конструкции включает в себя заблаговременное рытье котлована для стабильной установки горизонтального основания.Это сделано на основе чертежа фундамента от Wuxi JACK;
3) Утилиты мастерской: Wuxi JACK также заранее проинформирует клиента об электричестве/гидравлической насосной станции/инструментах фрезерного станка для торцевых торцевых балок стальной конструкции;

4) Критические контрольные точки при установке и вводе в эксплуатацию станка для фрезерования торцов двутавровой балки стальной конструкции BOX:

Убеждаться:
а) Идеальная ровность горизонтального основания кровати;
б) Идеальная вертикальность вертикальной колонны;
в) Идеальный перпендикуляр горизонтального основания относительно вертикальной колонны;
5) Руководство Книга: Обеспечьте безопасную, быструю, надежную, высокоэффективную и стабильную ежедневную работу фрезерного станка для торцевой поверхности двутавровой балки Steel Structure BOX, а также устранение распространенных неисправностей;

2. Уведомление о ежедневной эксплуатации фрезерного станка для торцевой поверхности стальной балки:

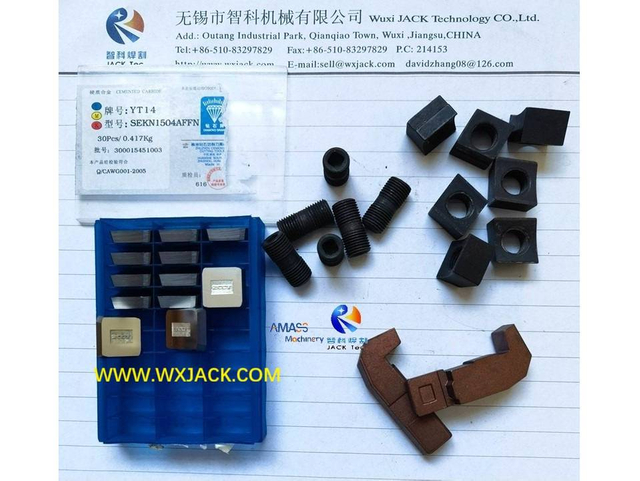

1) Позаботьтесь о расходных материалах (Фото 19): В качестве обрабатывающего оборудования, использующего высокоскоростное вращение торцевого лезвия в фрезерной головке, тщательное использование и обслуживание фрезерной головки и ее расходных материалов не только определяет уровень производительности ежедневно работающего фрезерного станка для стальных металлических конструкций, но и переменную стоимость оборудования;

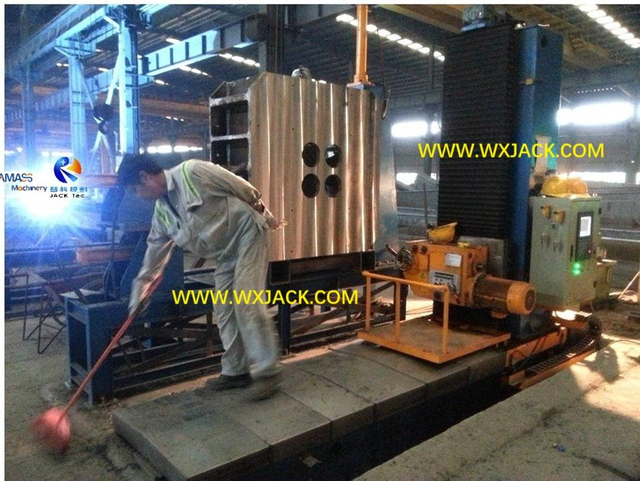

2) Контроль загрязнения рабочей площадки (Фото 20): Кроме того, в процессе фрезерования на фрезерном станке для торцевой поверхности стальной конструкции BOX H регулярно образуется определенное количество мусора, который необходимо своевременно и регулярно очищать;
3) Гарантия безопасности (Фото 21): Как и в случае с подъемным сварочным позиционером типа L, в конце каждого дня работы на фрезерном станке для торцевой поверхности двутавровой балки для стальных труб BOX обязательно опускайте фрезерную головку в нижнее положение вдоль вертикальной колонны.Не оставляйте фрезерную головку в средней или даже верхней половине вертикальной стойки.
01

02

03

Часто задаваемые вопросы о фрезерном станке для торцевой поверхности двутавровой балки Wuxi JACK Steel Structure Pipe BOX

  • Q Что такое отношения между Wuxi Jack Technology Co., Ltd и Wuxi Amass Machinery Co., Ltd?

    A Уси Джек был основан в начале 2009 года, специализирующихся на дизайне и производстве. Wuxi Amass - это компания, специализирующаяся на продаже продуктов Джеки и других товаров за рубежом.
  • Q Какой ваш термин обслуживания?

    A 1) У нас есть 1-летняя гарантия бесплатно для всех наших продуктов с даты принятия продуктов заказчиком;
    2) Мы продолжаем дать нашим клиентом лучшего обслуживания по истечении гарантийного периода с
    лучшая цена;
    3) Мы предоставляем нашим запасным частям клиента с лучшей ценой;
    4) После получения информации от клиента наше время ответа находится в течение 2 часов для
    Китайские клиенты материковой части, и в течение 1 дня самый длинный (в зависимости от часового пояса)
    для зарубежных клиентов;
    5) Мы предоставляем услуги, охватывающую монтаж, ввод в эксплуатацию и обучение для нашей продукции;
    6) Мы даем консультацию нашим клиентам по всем техническим вопросам
  • Q У вас есть зарубежный филиал или офис продажи?

    A В настоящее время нет. Но у нас есть долгосрочный партнер более 10 лет в России и Центральной Азии, где у нас очень широкая клиентская база. (Это местные компании, которые распространяют и помогают служить нашу продукцию)
    Чтобы иметь информацию о наших продуктах, пожалуйста, используйте контактный путь, перечисленный выше. Мы дадим вам отзывы в течение 24 часов после получения расследования от вас.
  • Q У вас есть прайс-лист вашей продукции?

    A Поскольку наши продукты инженерно-инженерной на заказ, у нас нет прайс-листа в настоящее время. Для получения подробной информации нашей продукции вы можете перейти к продуктам этого сайта для просмотра; И вы можете скачать из загрузки по информации этого веб-сайта.
    Если у вас есть любой запрос на нашу продукцию, пожалуйста, свяжитесь с нами по вашему удобству.
  • Q Какова услуга сферы вашей компании (продукты, его приложение и бизнес-режим)?

    A Дизайн и производство и продать (включая послепродажное обслуживание) ниже машины и оборудования:
    Металлическая пластина / труба / пучок сварки / срез / обрабатывающее оборудование;

    Сборка двутавровой балки Сварочная прямая интегральная машина;
    Машина для соединения тарелки;
    Фрезерный станок для торца луча;
    Двутавровая балка Производство Производство (в том числе сборка машины, поглощенная дуговая сварочная машина, выпрямляющая машина, стальной конвейер);
    Машина для резки пересечения трубы с ЧПУ;
    Плазмена с ЧПУ / полосой пламя / плазменный станок;
    Линия производства Коробчатая балка (в том числе сборка машины), электромашина для сварочной машины электробанки, погружной дуговой сварочный аппарат, фрезерный станок для торца луча);
    Производственная линия T Луч (включая сборка машины, погружной дуговой сварочной машины / сварочный аппарат CO2);
    Сварка поворота;
    Сварочный манипулятор;
    Позиционер сварки;
    Различные специализированные сварочные машины

    Эти оборудование широко используются в промышленности стальной конструкции, здания судна, строительство моста, сосуда под давлением, нефтехимической и т. Д.

Другие серии продуктов, которыми мы владеем, помимо фрезерного станка для торцевой поверхности балки стальной конструкции Pipe BOX H

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0

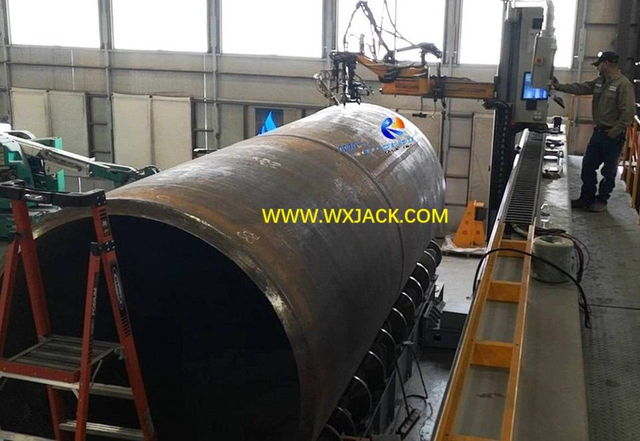

A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

КОРОБКА ДЛЯ ТРУБ Стальной КОНСТРУКЦИИ Блоги торцевого фрезерного станка для двутавровой балки

Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
