А. Функция, использование и применение сварки сварки серии HB/ LBS и сварки сварки:

1 Использование оборудования для сварки серии HB/ LBS:

1) Важность: Сварка является основным и незаменимым типом машинного инструмента, который применяется для автоматической и ручной сварки;

2) Задача: Этот инструмент для позиционирования сварки предназначен для манипулирования на структуре сварки различных структур и размеров в оптимальную позицию с целью получения наилучшей эксплуатационной позиции эргономики и гарантирования соответствующего качества сварки;

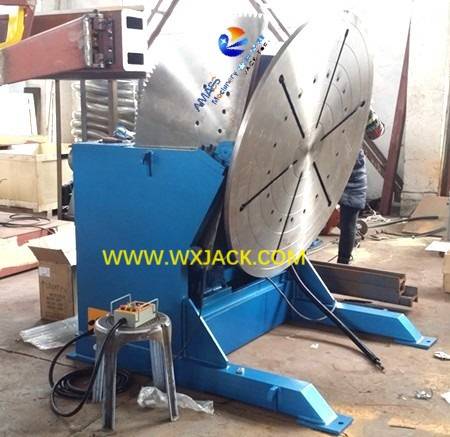

3) Ввод в эксплуатацию на сварке сварки Wuxi Jack 2 с 1,2 тонн нагрузкой. (Рис.1)

2 3 основные функции таблицы сварки сварки:

1) 0° ~ 360 ° Вращение заготовки. Вращающаяся линейная скорость - это скорость сварки заготовков, которая регулируется инвертором переменного тока и отображается в цифровой форме режима реального времени:

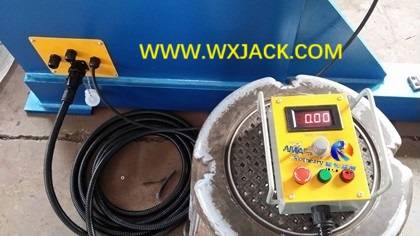

Операционный кулон для управления скоростью сварки: (Рис.2)

2) 0° ~ 120 ° наклона заготовка. Эта скорость качания имеет постоянную обороту, а в CCW и CW в обоих направлениях;

3) Вверх и вниз заготовка. Это не обязательная функция для сварки машинного инструмента, но необязательно 3^rd. Оси из 3 -го оборудования для поставки сварки 3, например: три оси L тип / четырех оси и хвостовая сварка:

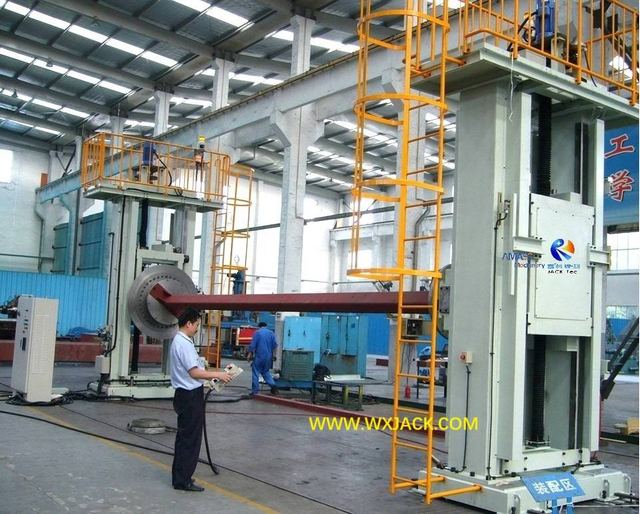

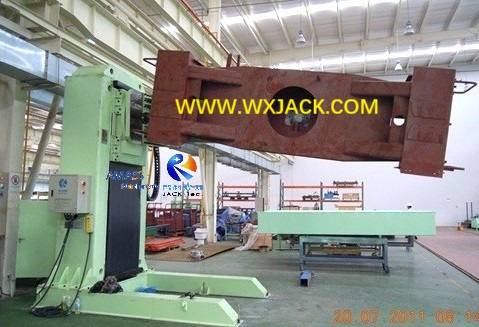

Wuxi Jack L Type Type Сварка сварки с функцией повышения 3 тонна нагрузки сварки сварки: (Рис.3)

3 Применение оборудования для позиционирования сварки:

В практическом применении сварки работают в форме:

1) Не только применяться как индивидуальная работа;

2) Но и Работать вместе с другим важным сварочным оборудованием: ротатор сварки (сварка роликового слоя) и сварочный манипулятор (сварка и бум);

3) Иногда Сформировано в различные специальные сварки, для выполнения сложных сварных задач, созданных портной, на сайте клиента.

B. Основная классификация по роторной сварочной таблице серии HB/ LBS:

Разделительный путь: На основе принципа работы/ оси управления/ грузоподъемностью сварки переворачивания и заготовки, а также применимых рабочих частей, сварка 6 основных категорий из:

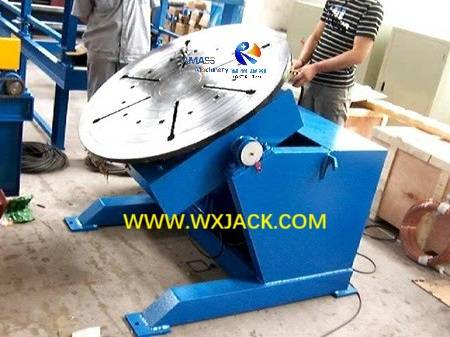

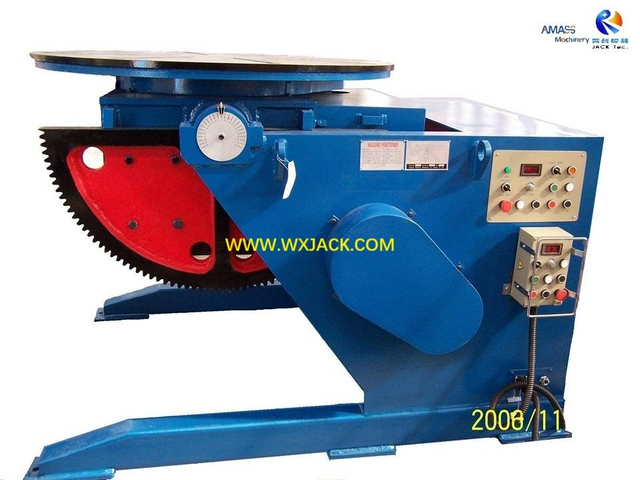

1 HB Series Two/ Three Axis Welding позиционер с единственным рабочим столом: (Рис.4)

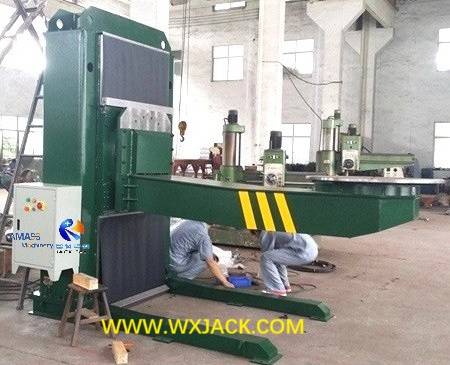

2 Сварка серии LBS L Series L с фиксированной высотой или функцией повышения сварки сварки и заготовки: (Рис.5)

3 Голова и хвост Сварка С фиксированной высотой или функцией подъема вращающейся сварки сварки таблицы:

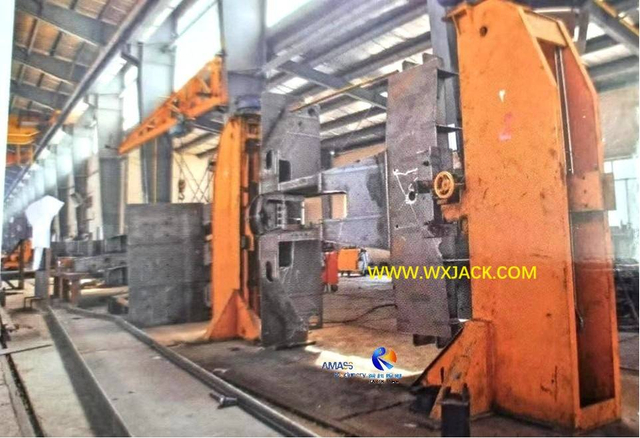

1) Интегральное тело Структура двойного столбца головы и хвоста: (Рис.6)

2) Разделение структуры Голова и хвост двойной пост: (Рис.7)

4 Таблица ротационной сварки с одной осью движения:

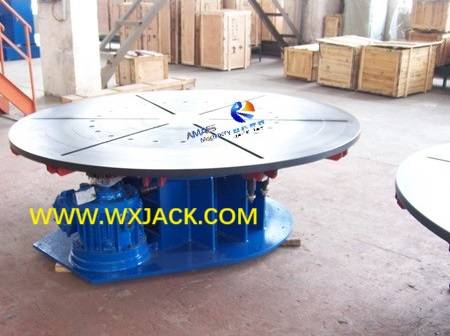

1) Горизонтальное вращение Таблица ротационной работы с одной осью: (Рис.8)

2) Вертикальное вращение Одно ось сварка переворачивающая таблица: (Рис.9)

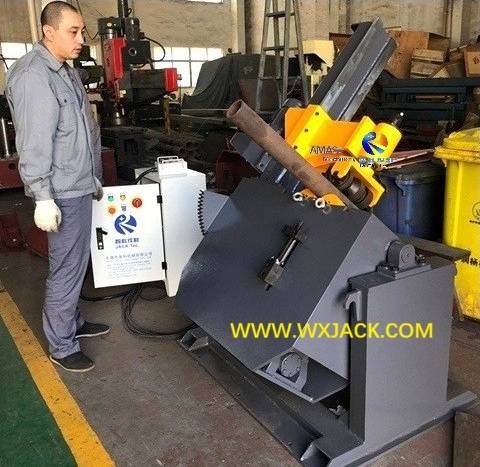

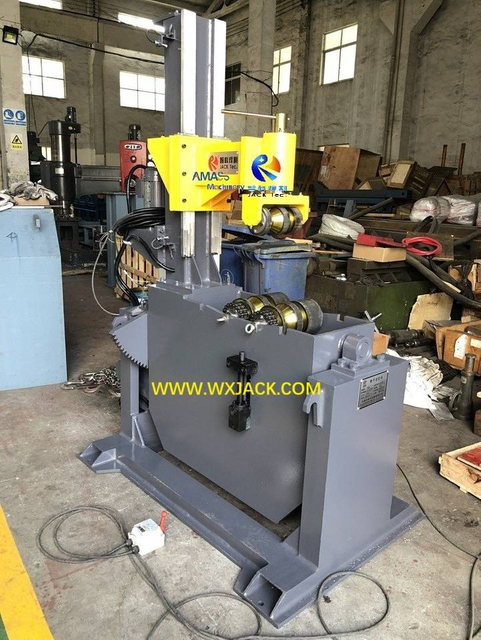

5 PR Series Сварка по вращению трубы для изготовления на локти трубах: (Рис.10)

6 Специальный дизайн или сервопривод Сварка позиционера: (Рис.11)

C. Основная спецификация таблицы сварки поворота:

Для изготовления на заготовке различных конструкций/ функций/ размеров, сварка имеет много вариаций с точки зрения:

1 В зависимости от количества проигрывателя сварки:

1) Одиночный поворотный стол: Серия HB традиционная структура и спецификации;

2) Рабочий стол двойного сварки: Это помогает оборудованию по позиционированию сварки, применимым для изготовления различной длины и веса, особенно длинной длины конструкции;

2 В зависимости от грузоподъемности таблицы роторной сварки:

1) Легкая долга с грузоподъемностью менее 1 тонны;

2) Средняя обязанность с грузоподъемностью в диапазоне 1 ~ 10 тонн;

3) Тяжелый с грузоподъемностью выше 10 тонн;

3 В зависимости от вертикальной оси роторного сварки позиционера:

1) Сварная сварная стола на уровне фиксированной высоты и заготовка: Высота сварки переворачивающегося стола зафиксирована на уровне высоты. Это применяется для фиксированной и малой до средней высоты элемента конструкции;

2) eЛевативный сварки поворотного стола может быть поднят или понижен под ручным управлением и или двигателем. Это применяется для сварки на различной высоте, особенно высокую высоту элемента конструкции;

4 В зависимости от наклонной оси позиционера сварки головы и хвоста:

1) Стациональный ротационный сварочный стол Оборудование: Это 2 -й оси управление 'проще ' головка типа и хвостовые двойные посты сварки;

2) 0° ~ 360 ° Вращающаяся сварка поворота Двойные колонны с головой и хвостом: С 3 оси управления оборудование обычно применяется в больших размерах, тяжелая труда, для сварки на больших рабочих частях:

Wuxi Jack 4 Axis Heavy Duty Head и Hast Welding Switder 30 -тонной грузоподъемности: (Рис.12)

5 В зависимости от привода и передачи сварки проигрывателя:

1) Обычный привод моторного двигателя переменного тока Сварка поворотного стола и заготовка: Это составляет более 90% применения;

2) Сервомотор моторный привод и контролируется с помощью системы ЧПУ, в высокой точной ротационной сварке: это для приспособленного и высокого точного применения;

3) Гидравлический масляный цилиндровый привод, для управления на высоте заготовки, в сварке сварки серии L LBS;

6 В зависимости от механического основного корпуса сварки:

1) Круглая форма стол;

2) Квадратная форма стол в специальных моделях;

3) LBS Series L тип;

4) Одиночная ось таблица горизонтальным или вертикальным способом;

5) Сварка типа приспособления;

7 В зависимости от типа заготовки:

1) Для изготовления в структуре элементы: учетная запись для большинства использования большинства;

2) Для изготовления на трубах и локтях: модели PR -модели вращающегося сварки труб;

8 В зависимости от оси управления оборудованием для позиционирования сварки:

Есть От 1 до 4 рабочей оси, или степень свободы, в одном наборе роторного сварочного оборудования:

1) Вращение: 0 ° ~ 360 ° во всех типах моделей;

2) Поверните: 0 ° ~ 360 ° в подъемном типе головы и сварки хвостовой сварки;

3) Наклон: 0 ° ~ 120 ° свинг сварки во всех типах оборудования для положения сварки, кроме одной оси;

4) Подъем: В пределах определенного удара в тип L или двойных столбцах головы и хвоста.

Д. Резюме на Wuxi Jack HB/ LBS Series Rotary Swarding Оборудование для позиционирования:

1 Как резюме, Благодаря комбинации вышеупомянутых функций и спецификаций, существует множество конкретных моделей сварки позиционера на выбор, для получения наилучшего сварочного решения для клиента;

2 Стандартные и специальные сделаны все доступны: В этом разделе семейства продуктов для сварки позиционера мы введем в качестве примера введение в несколько моделей. Эти ротационные сварки являются лишь частью группы продуктов и, например, в списке. Мы можем проектировать и производить самый подходящий для клиентов, основанный на ваших практических потребностях.
