Цепной манипулятор Wuxi JACK со стальной конструкцией, самое безопасное и надежное изменение положения большой и тяжелой заготовки для клиента!

Панель навигации в "Манипуляторе цепей стальных конструкций"

1. Назначение, преимущества и значение цепного манипулятора со стальной конструкцией.

Назначение, преимущества и значение цепного манипулятора со стальной конструкцией



1. Что такое цепной манипулятор стальной конструкции?



1) Применение: Цепной манипулятор для стальных конструкций, другие названия: переворачивающее оборудование цепного типа и переворачивающее оборудование цепного типа, используется для изменения положения и ориентации элементов стальной конструкции во время работы, чтобы можно было выполнять сварку/покраску/сборку на этих больших размерах и тяжелые рабочие части наиболее разумным и удобным способом.Другими словами, получение наилучшего состояния эргономики;
2) Изменение положения заготовки выполнено с этим цепным переворачивающим оборудованием, включая подъем вверх и опускание вниз / вращение на 0 ° ~ 360 ° / транспортировку заготовок;
3) Применимая заготовка: Эти цепные манипуляторы стальной конструкции наиболее применимы для длинномерных элементов конструкции.В этом отношении он выполняет ту же функцию, что и Позиционер для сварки головы и хвоста;
4) Уникальная особенность: Заготовки поддерживаются и перемещаются с помощью роликовых цепей.Вот откуда взялось название продукта «Цепной манипулятор стальной конструкции»;

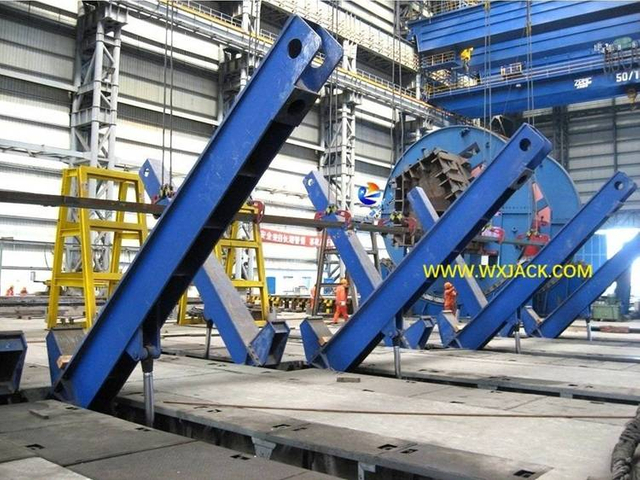

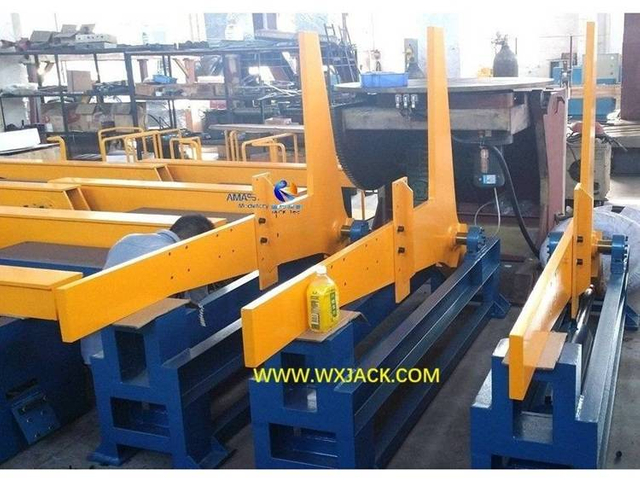

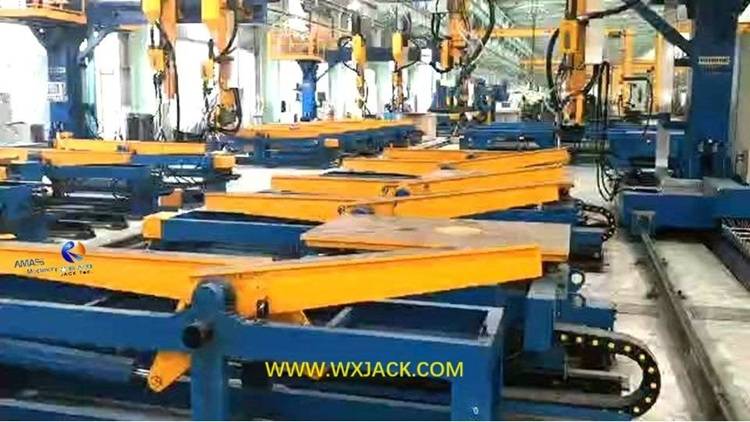

5) Семейство продуктов: Другим типом часто используемого оборудования для удержания и переворачивания заготовки является гидравлическая переворачивающая стойка.Эти переворачивающие стойки и цепной манипулятор стальной конструкции являются двумя наиболее важными и часто используемыми типами Оборудование для переворачивания стальных конструкций;



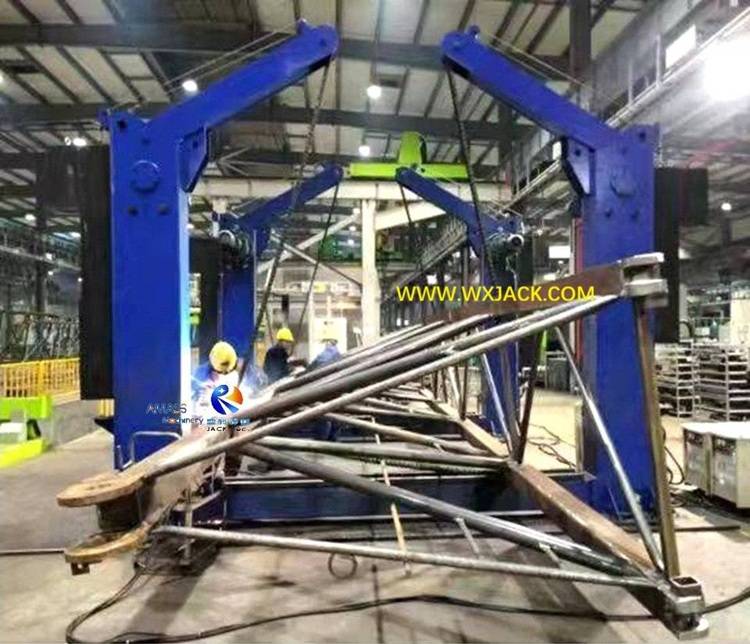

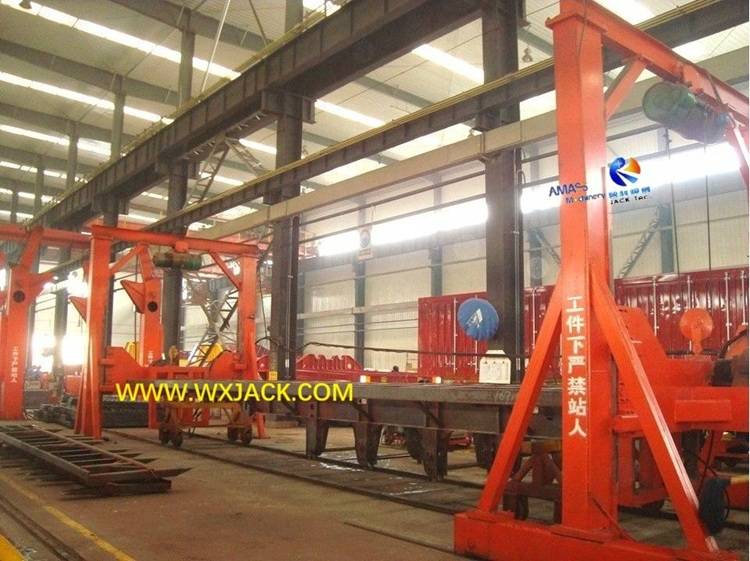

Набор переворачивающего оборудования цепного типа Wuxi JACK переворачивает часть громоздкой конструкции колонны: (Рисунок 1)

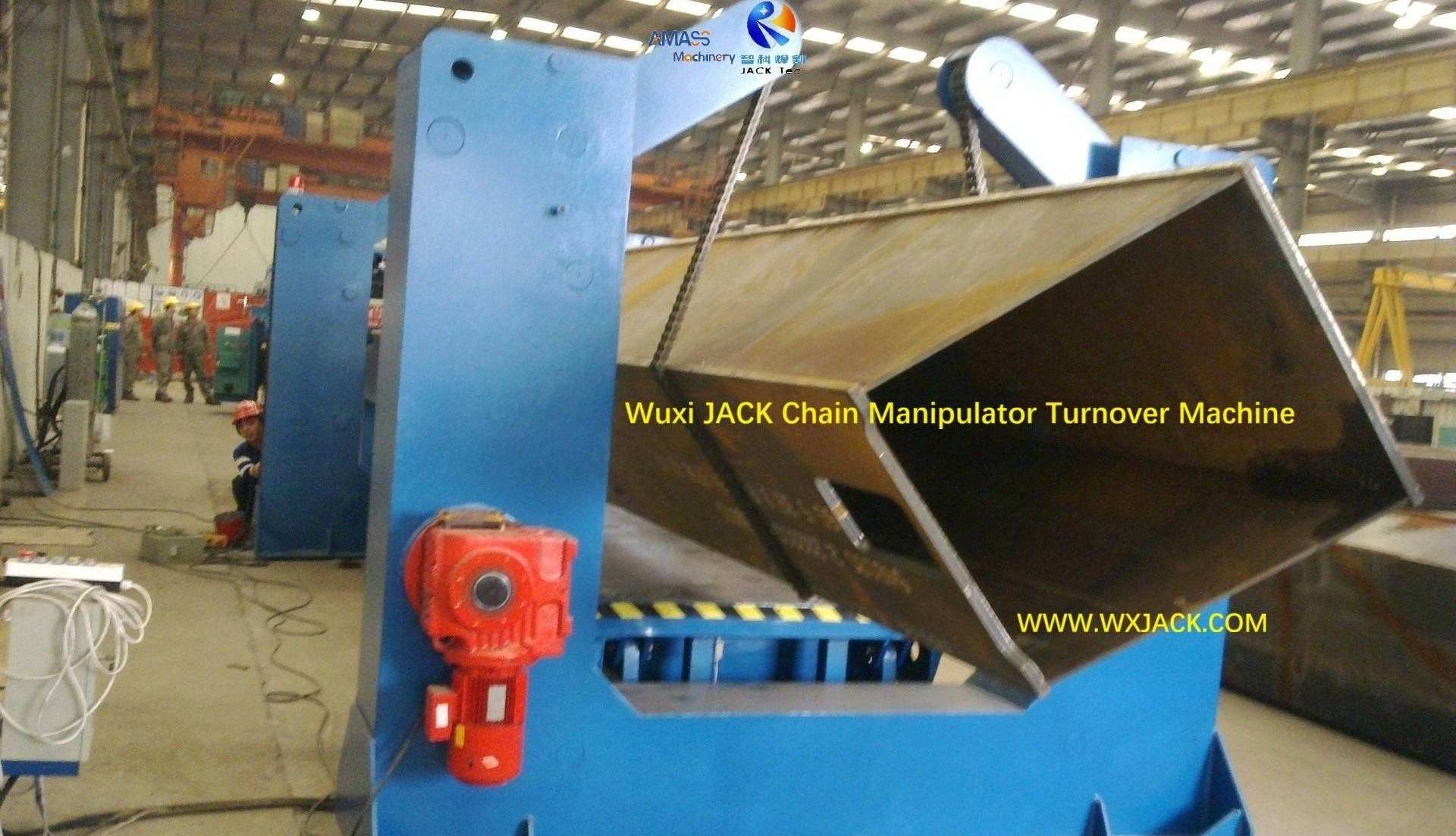

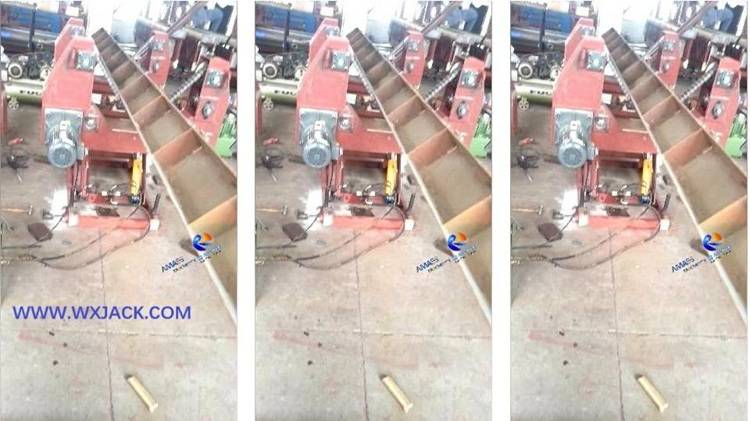

Рис. 1 Цепное переворачивающее оборудование 2

Существует еще один тип цепного манипулятора стальной конструкции: конвейер с пластинчатой ​​цепью, который используется для отправки элементов стальной конструкции между различными рабочими станциями: (Рис.2)

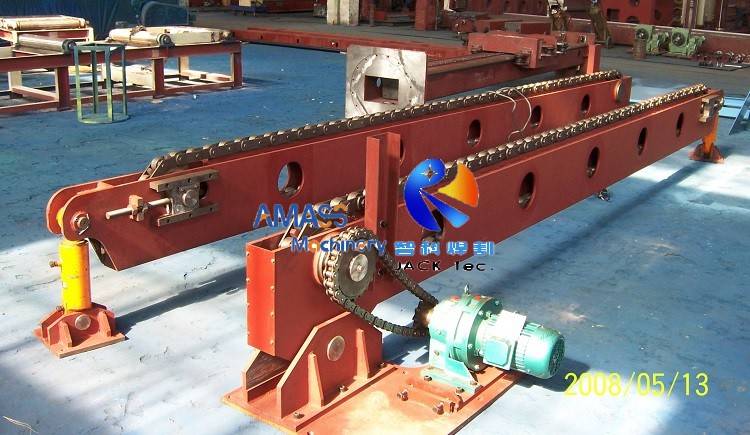

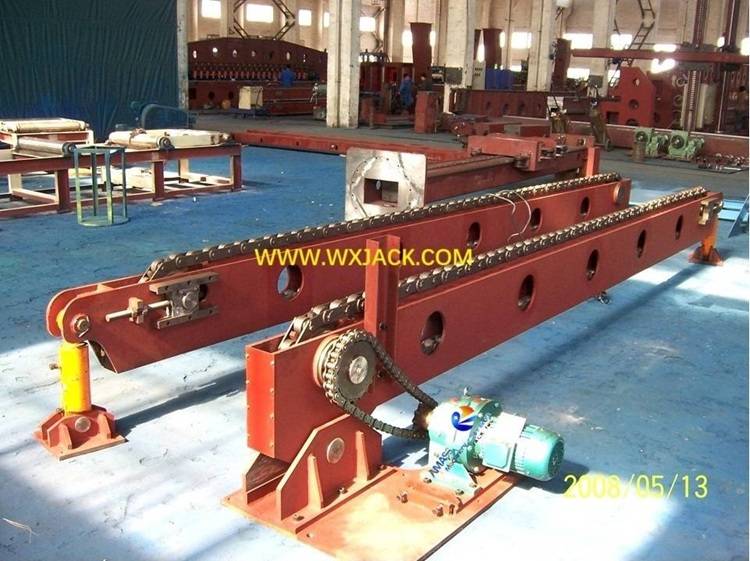

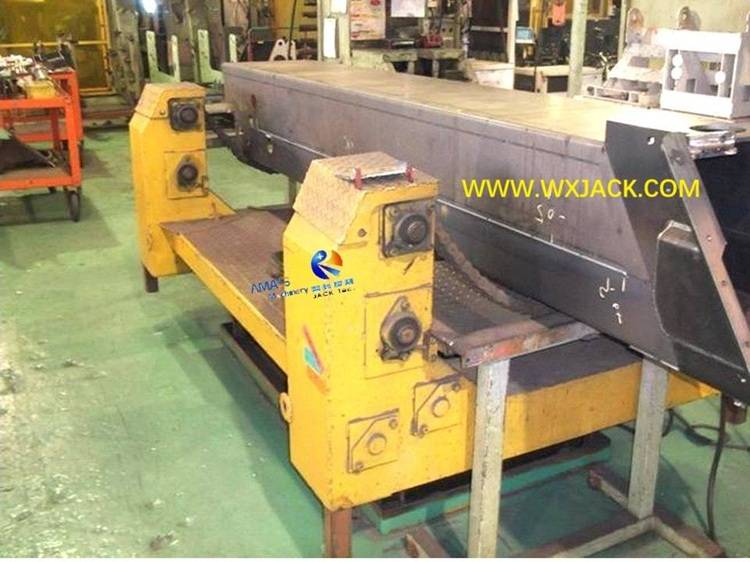

Рис. 2 Пластинчатый цепной стальной конвейер







2. Преимущество цепного манипулятора со стальной конструкцией:

1) Без использования приспособлений и с простой установкой заготовки на роликовые цепи для манипулирования, работа переворачивающего оборудования цепного типа удобна и высокоэффективна;
2) Также из-за действия роликовой цепи это оборудование для переворота цепного типа является гибким для адаптации к заготовкам различных типов;
3) Для быстрого понимания этих важных цепных манипуляторов со стальной конструкцией просмотрите слайды отчета 'Краткая информация о переворачивающем оборудовании цепного типа Wuxi JACK'.



3. Важность опрокидывающего оборудования цепного типа:

Несмотря на то, что это оборудование для переворачивания цепного типа работает в качестве вспомогательного устройства на любой производственной линии и ячейке, оно играет незаменимую и важную роль, в основном в следующих аспектах:
1) Приобретите безопасное и надежное рабочее местоe для манипулирования элементами металлоконструкций, особенно крупными и тяжелыми;
2) Реализовать высокую степень автоматизации производственного потокауправляемым и контролируемым образом;
3) Получите гибкую схему процесса и дизайн для производства на месте, с помощью этого манипулятора цепи стальной конструкции.

Применимое место и технические характеристики переворачивающего оборудования цепного типа

1. Подходящий сценарий применения переворачивающего оборудования цепного типа:

Двумя основными областями применения переворачивающего оборудования цепного типа являются различные типы линий по производству металлоконструкций и отдельные рабочие ячейки с ручным или автоматическим управлением.
Например,

Переворачивающее оборудование цепного типа, разработанное Wuxi JACK для производственной линии на заводе машиностроения: (Рис.3)

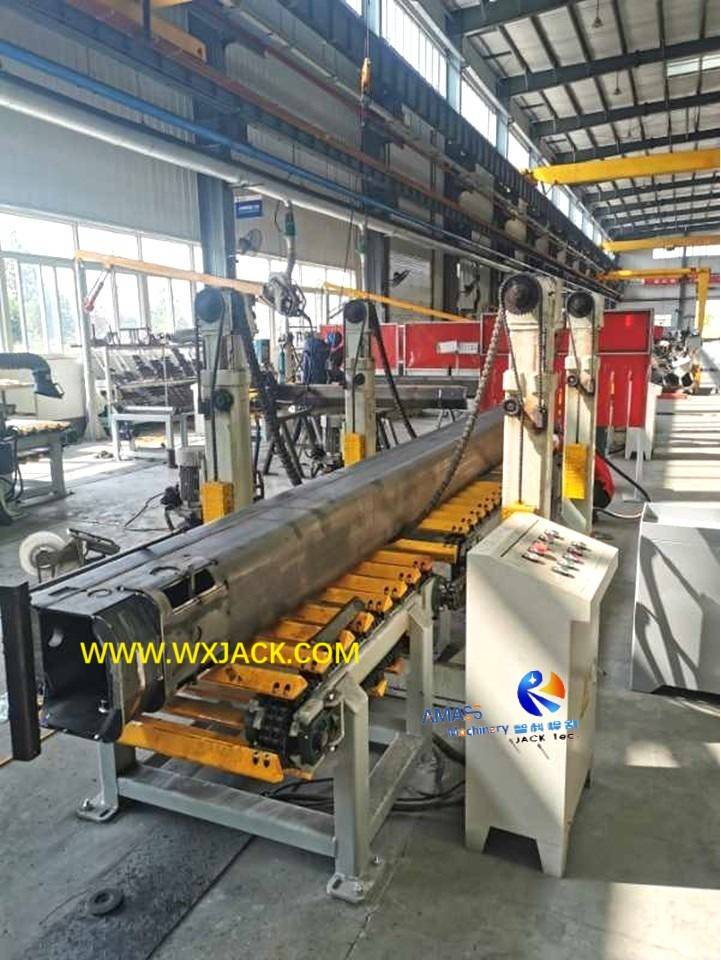

Рис. 3 Переворачивающее оборудование цепного типа 5-QQ图片20140530123629


Переворачивающее оборудование цепного типа, применяемое на отдельной рабочей станции: (Рис.4)

Манипулятор цепи стальной конструкции Fig4 可升降链条翻转机 2021-10





2. Технические характеристики переворачивающего оборудования цепного типа:



1) Цепной манипулятор со стальной конструкцией в основном изготавливается специально и разрабатывается в каждом конкретном случае:

Не существует стандартного и уникального типа цепного манипулятора стальной конструкции.При практическом применении из-за большого разнообразия конструкций заготовок и рабочих условий соответствующее переворачивающее оборудование цепного типа обычно изготавливается по индивидуальному заказу;

2) Интегрированное движение в одном комплекте оборудования для переворота цепного типа:

Как мы упоминали ранее, с целью получения оптимального положения для заготовок один набор цепного переворачивающего оборудования может включать несколько типов движения для манипулирования заготовкой: подъем, вращение, подача вперед и назад;

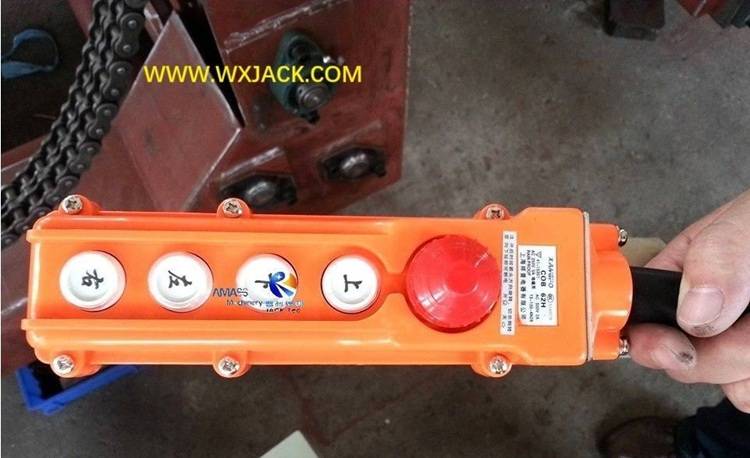

3) Переворачивающее оборудование цепного типа обычно управляется дистанционно:



Из-за большого размера заготовки и, следовательно, цепного манипулятора со стальной конструкцией, а также из соображений безопасности работы управление осуществляется с помощью пульта дистанционного управления: (Рис.4)

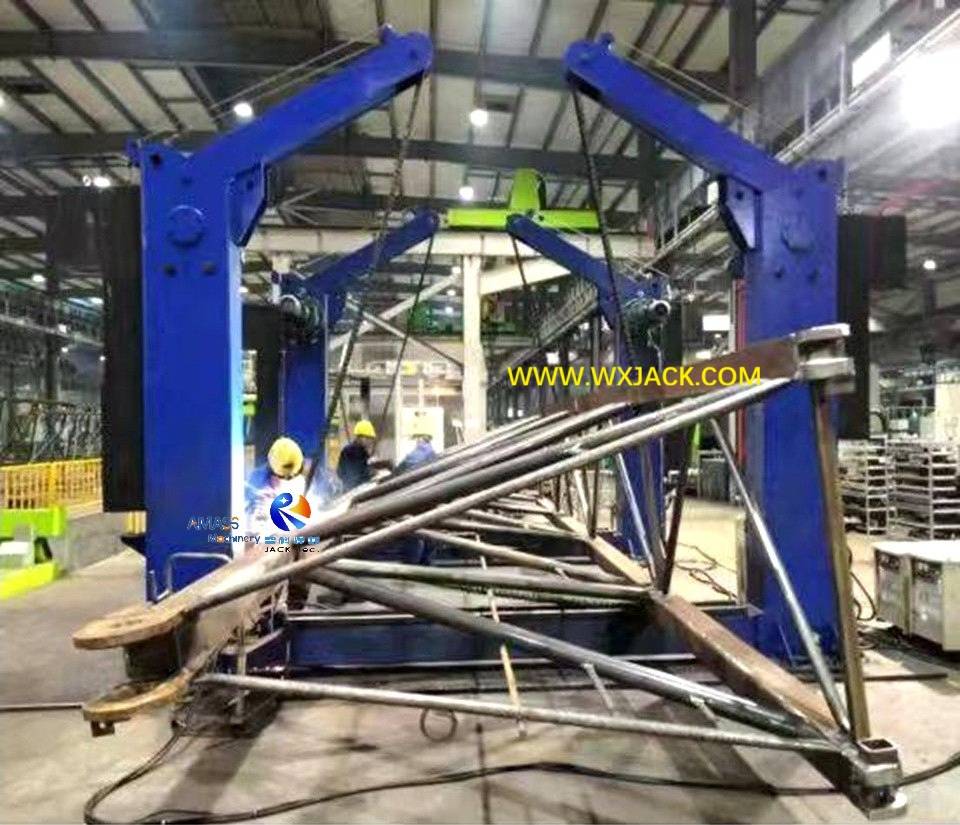

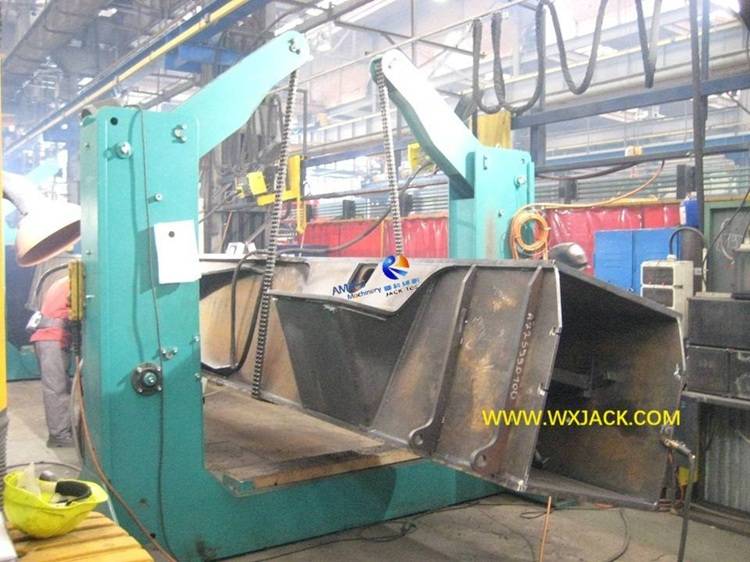

Рис.5 Цепной манипулятор стальной конструкции 20140521_112357



4) Различные типы источников энергии движения, принятые в цепном манипуляторе стальной конструкции:

а) Поскольку заготовки представляют собой тяжелые элементы стальной конструкции, большинство оборудования для переворота цепного типа используют гидравлический масляный цилиндр, который имеет огромную и достаточную движущую силу;
б) цепная таль также часто выбирается в различных типах цепных манипуляторов стальной конструкции;
c) Вращение роликовых цепей в опрокидывающем оборудовании цепного типа обычно приводится в действие моторным редуктором;

5) Гибкая и наиболее подходящая механическая конструкция цепного переворачивающего оборудования:

Чтобы приспособиться к различным рабочим площадкам, технологическим маршрутам, характеристикам заготовки, цепной манипулятор со стальной конструкцией имеет разнообразную механическую структуру, и именно поэтому это всегда специально сделано в каждом конкретном случае: Фиксированная конструкция коробчатой ​​рамы, гибкая двойная портальная рама, ножничный подъем вместе со структурой стола, подъемный рабочий стол, тип плоского конвейера...

Различные типы цепного переворачивающего оборудования Wuxi JACK

Манипуляции со стальной конструкцией в переворачивающем оборудовании цепного типа

1- 环链葫芦式翻转机Annular Chain type Flipping Equipment
2 Steel Structure Chain Manipulator A- Picture 019
3- Chain type Overturning Equipment
4- Chain type Flipping Equipment- 100_6617
5 Steel Structure Chain Manipulator 可升降链条翻转机 2021-10

Рабочие видеоролики о переворачивающем оборудовании цепного типа Wuxi JACK

Ввод в эксплуатацию переворачивающего оборудования цепного типа на предприятии Wuxi JACK

Заводская проверка интегрированного цепного манипулятора Wuxi JACK со стальной конструкцией

Wuxi JACK 180 ° Подвижная стальная конструкция Цепное опрокидывающее оборудование, работающее на объекте заказчика

5 примеров опрокидывающего оборудования цепного типа со стальной конструкцией

Как мы упоминали в начале этой страницы, цепной манипулятор стальной конструкции обычно изготавливается индивидуально.Здесь мы просто подберем несколько примеров по нескольким его применениям:



1. Цепной манипулятор со стальной конструкцией U-образной рамы (для использования на одной рабочей станции)
2. Переворачивающее оборудование цельного типа с цепным типом подъема (для использования на производственной линии);
3. Способ подъема стола Переворачивающее оборудование цепного типа (для использования на одной рабочей станции);
4. Переворачивающее оборудование с кольцевой цепью (для использования на производственной линии);
5. Конвейер пластинчато-цепного типа (для использования на производственной линии)


Все эти примеры опрокидывающего оборудования цепного типа имеют отличительные особенности с точки зрения конструкции, функций и работы.

Панель навигации на "Оборудование для переворачивания цепного типа"

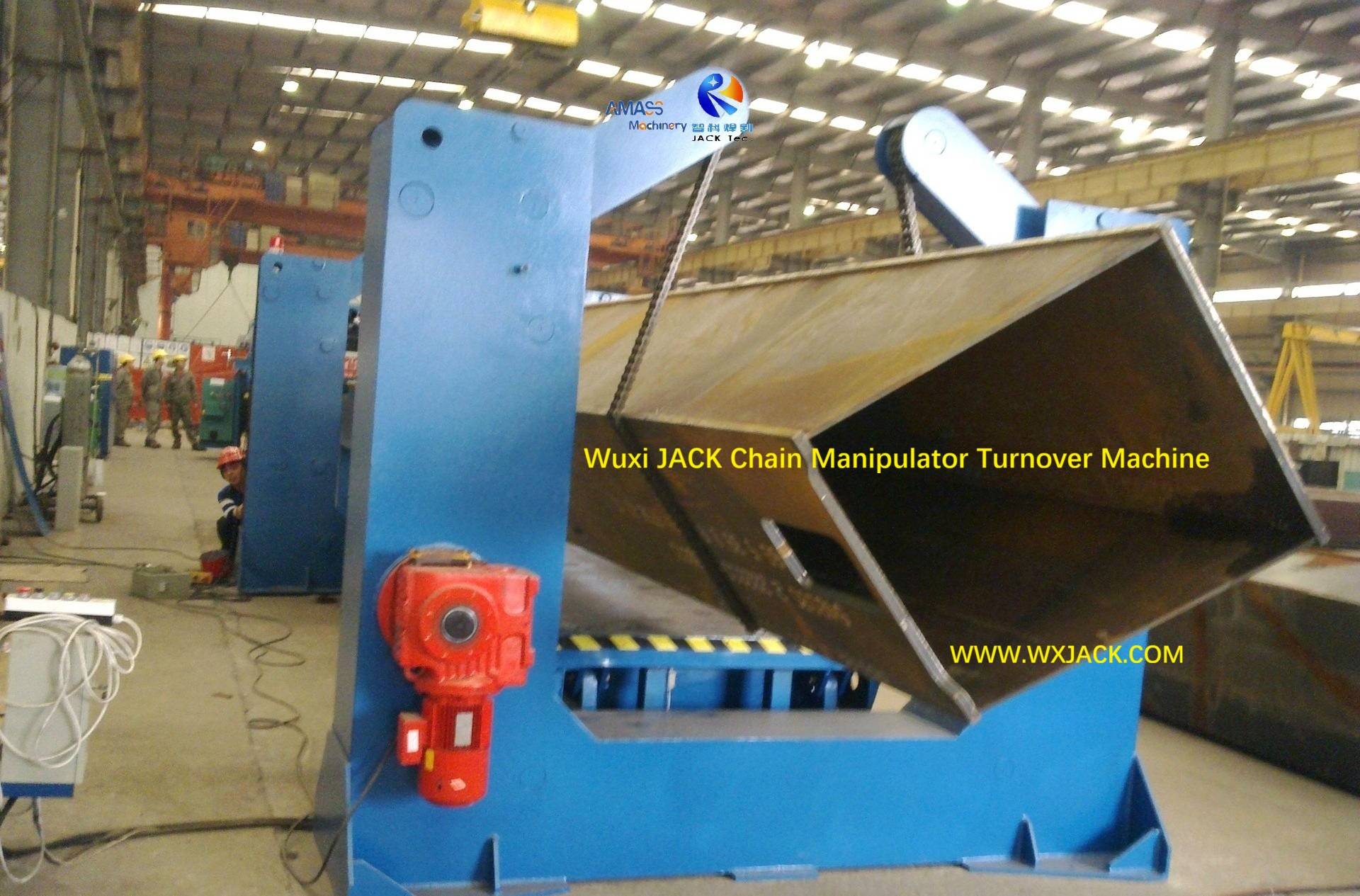

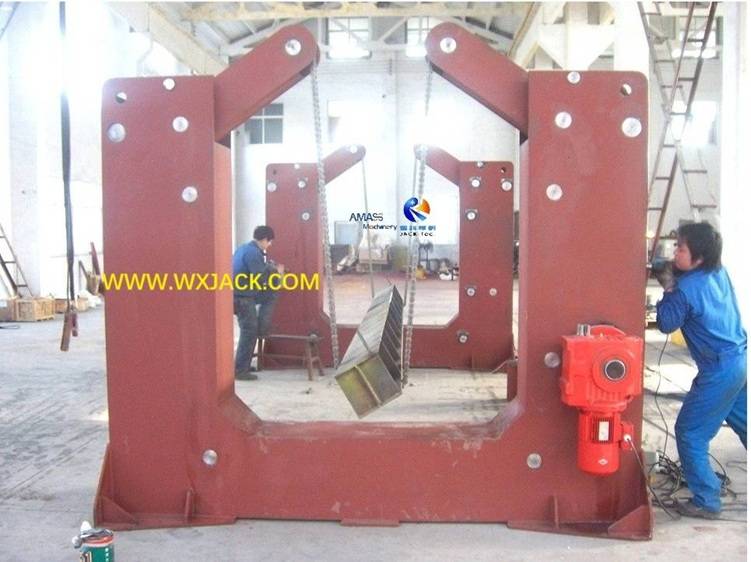

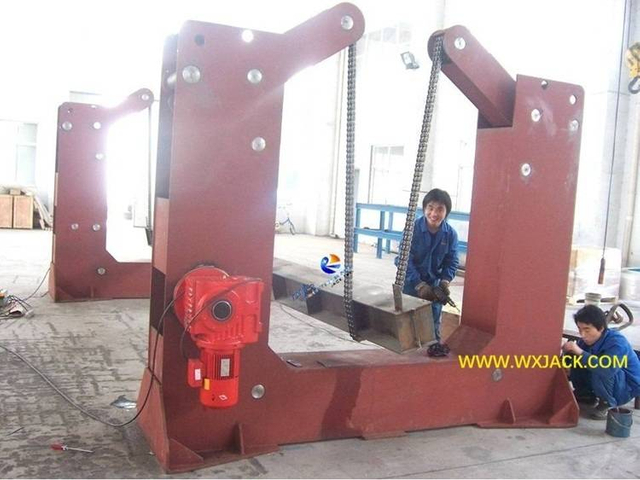

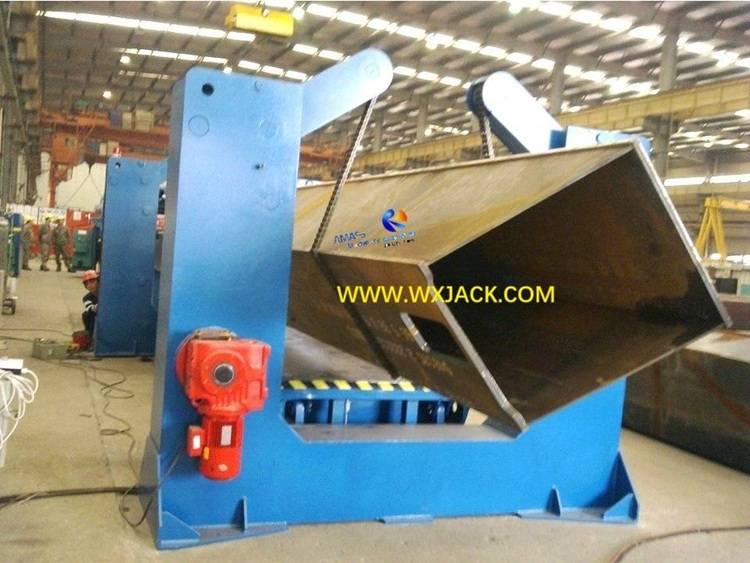

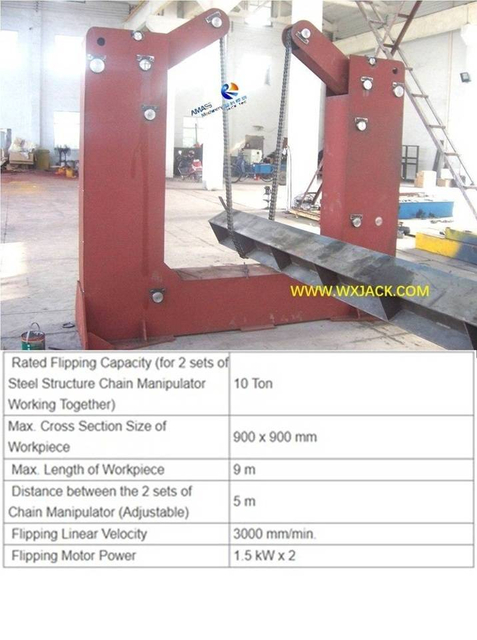

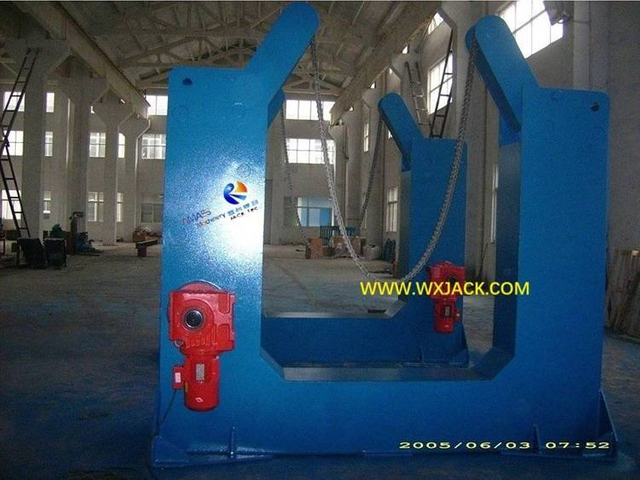

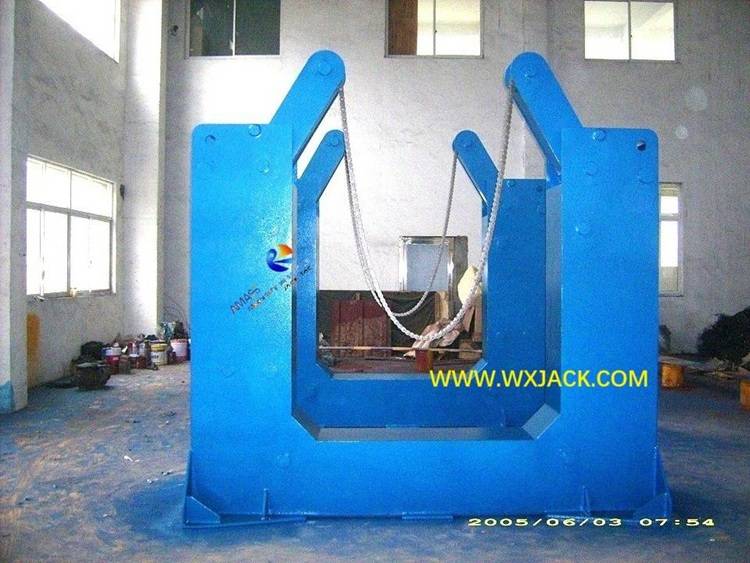

1. Цепной манипулятор со стальной конструкцией U-образной рамы

Подробнее >>

1. Рабочие характеристики цепного манипулятора со стальной конструкцией U-образной рамы:


1) Использование и сайт: Этот U-образная рама Цепной тип Переворачивающее оборудование может поднимать и опускать заготовку и одновременно переворачивать ее в любое желаемое угловое положение.Используется в гибких рабочих местах;
2) Рабочий образ: На рабочих площадках два комплекта цепных манипуляторов U-образной рамы работают как группа;
3) Монтаж: Механические U-образные рамы устанавливаются в пол мастерской с помощью анкерных болтов.Расстояние между этими двумя комплектами U-образной рамы можно изменить в зависимости от диапазона длины заготовки;
4) Операция: В этом переворачивающем оборудовании цепного типа качание качающихся рычагов приводится в действие с помощью масляных цилиндров, а вращение роликовых цепей осуществляется с помощью мотор-редукторов.



2. Технические параметры цепного манипулятора со стальной конструкцией U-образной рамы:

Номинальная мощность переворота (для 2 комплектов
Цепной манипулятор стальной конструкции
Работать вместе)
10 тонн

Максимум.Размер поперечного сечения

Заготовка

900 х 900 мм

Максимум.Длина заготовки

9 м

Расстояние между двумя комплектами

Цепной манипулятор (регулируемый)

5 м

Переворот линейной скорости

3000 мм/мин.

Переключение мощности двигателя 1,5 кВт х 2

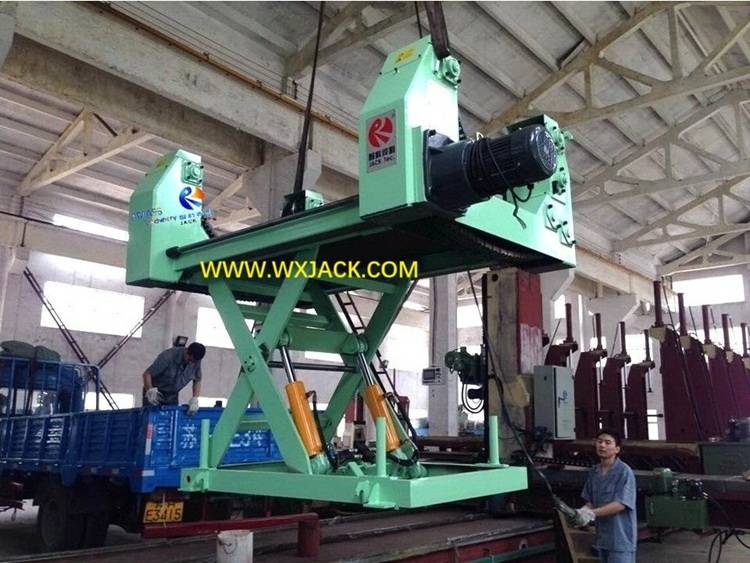

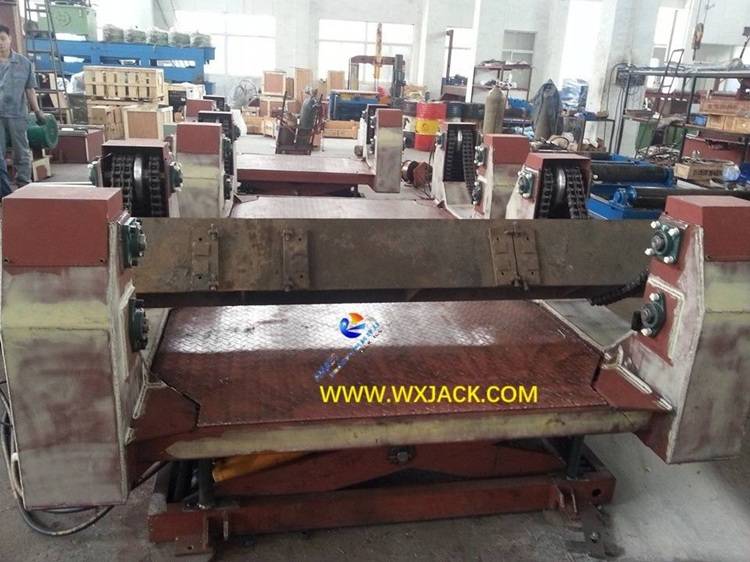

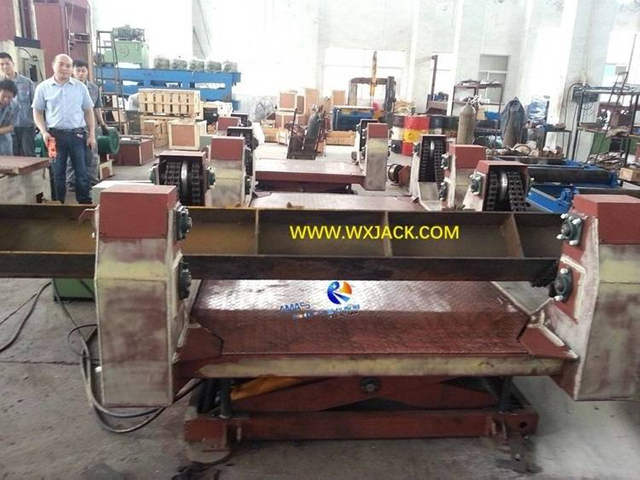

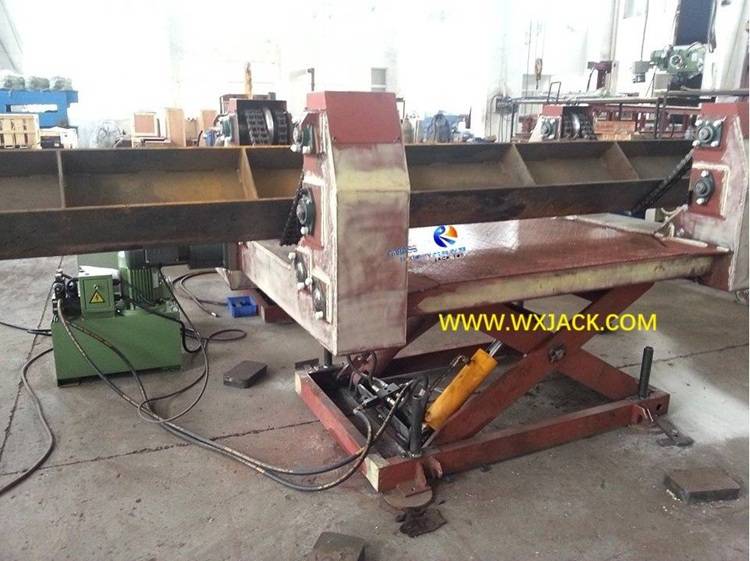

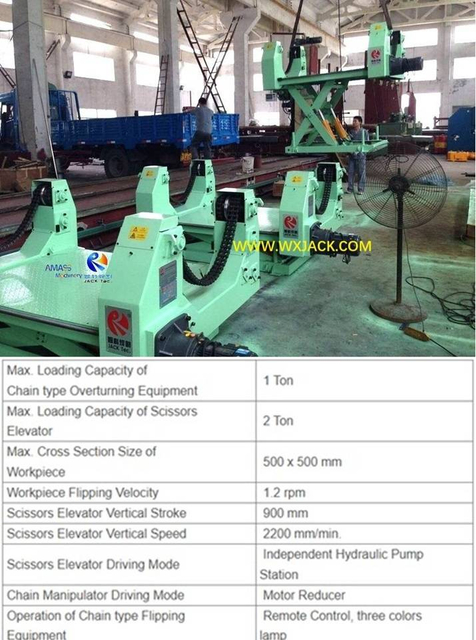

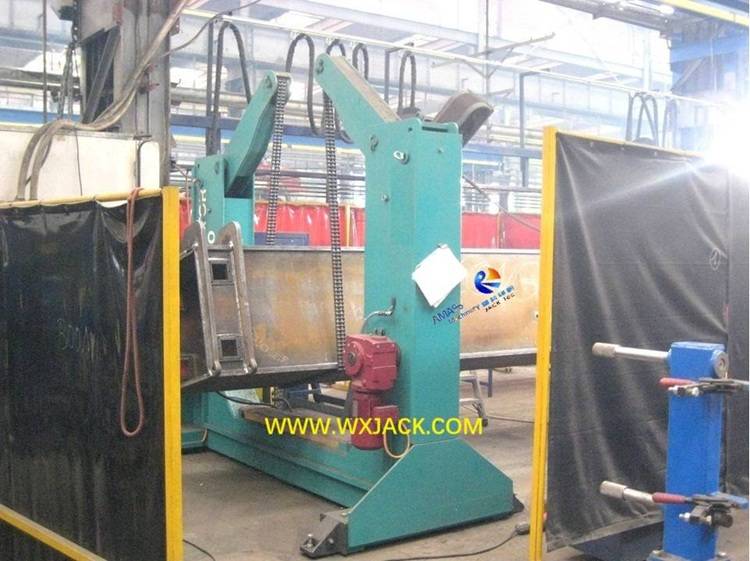

2. Интегральный тип подъема Цепное переворачивающее оборудование

Подробнее >>

1. Рабочие характеристики Интегральный тип подъема Цепной тип Переворачивающее оборудование:

1) Использование и структура: Этот Тип цепи

Оборудование может поднять стальную конструкцию до определенного

более высокий уровень с помощью ножничного подъемника в нижней части, и

затем переверните стальную конструкцию на ожидаемый угол на

средства цепей наверху;

2) Рабочий сайт: Этот Цепное переворачивающее оборудование

применяется в производственной линии строительной техники, для

изменение положения элементов конструкции при сварке;

3) Дорога: Нижний ножничный подъемник приводится в движение маслом.

цилиндры.А вращение верхних роликовых цепей приводится в движение

мотор редуктор.





2. Технические параметры переворачивающего оборудования интегрального типа подъема цепи:

Максимум.Грузоподъемность
Цепное переворачивающее оборудование
1 тонна
Максимум.Грузоподъемность ножниц
Лифт
2 тонны
Максимум.Размер поперечного сечения
Заготовка
500 х 500 мм
Скорость переворота заготовки 1,2 об/мин
Ножницы Лифт Вертикальный ход 900 мм
Вертикальная скорость ножничного лифта 2200 мм/мин.
Ножничный режим вождения лифта Независимый гидравлический насос
Станция
Цепной манипулятор Режим вождения мотор редуктор
Операция переворота цепного типа
Оборудование
Пульт дистанционного управления, три цвета
фонарь

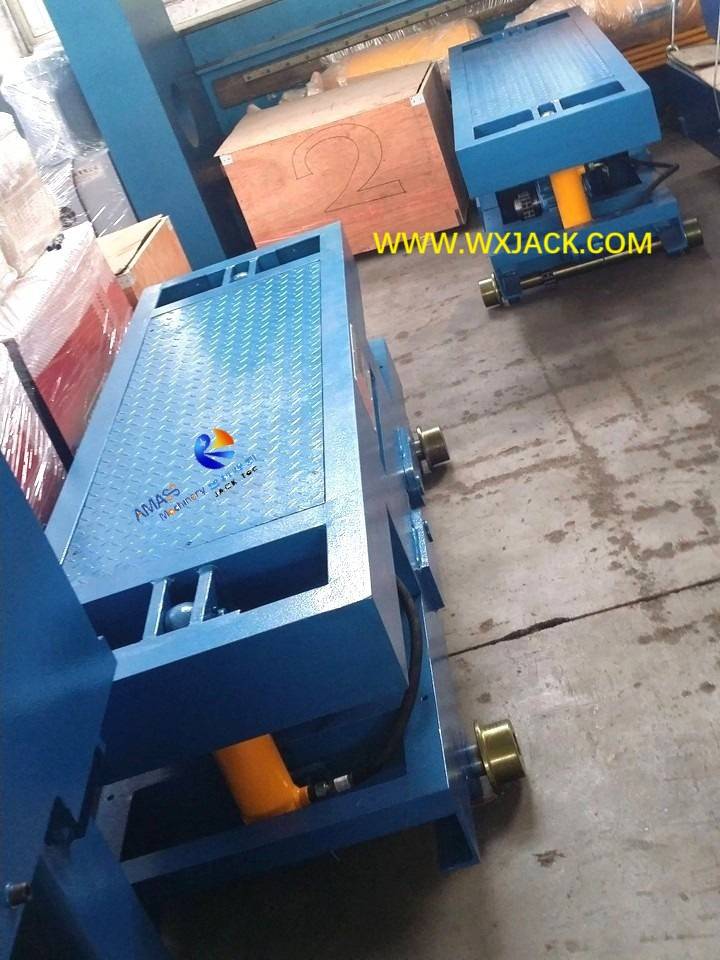

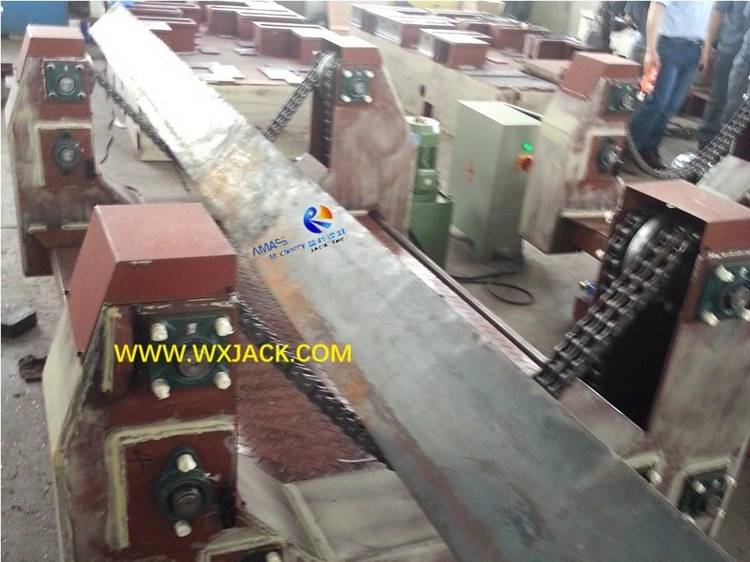

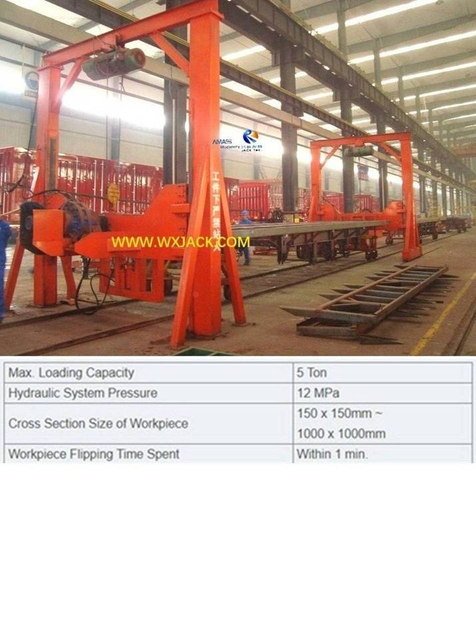

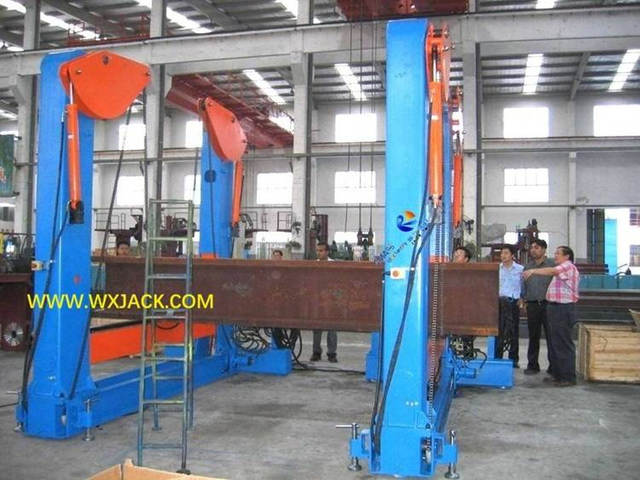

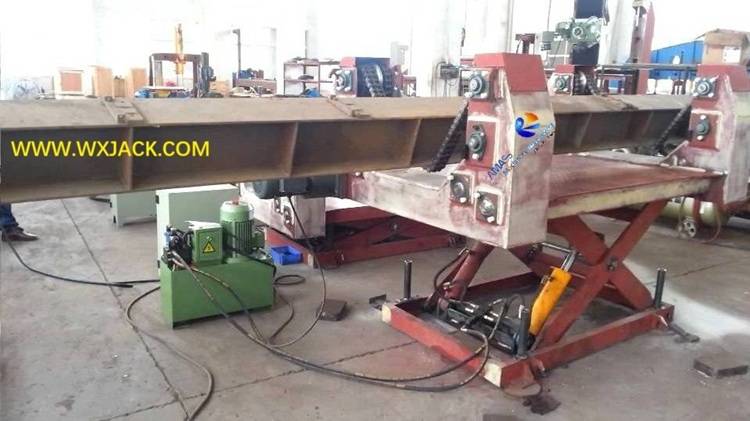

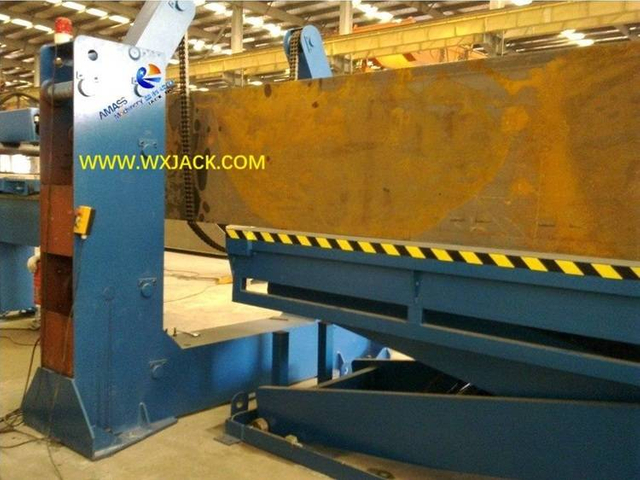

3. Способ подъема стола Цепное переворачивающее оборудование

Подробнее >>

1. Схема работы подъемного механизма цепного типа опрокидывающего оборудования:

1) Структура: Этот Цепное переворачивающее оборудованиеОн состоит из 2 комплектов индивидуально установленных портальных рам, с подъемным рабочим столом в каждой портальной раме.2 комплекта рабочих столов соединены кольцевыми цепями;
2) Функция: Во время работы оба конца заготовки кладут на 2 комплекта рабочего стола.Подняв рабочий стол, его высоту отрегулировали до нужной рабочей высоты.Кроме того, при подъеме роликовых цепей от рабочего стола этот цепной манипулятор со стальной конструкцией также может перевернуть заготовку в ожидаемое угловое положение;
3) Рабочий сайт: Это переворачивающее оборудование цепного типа применимо для использования в отдельно установленной сварочной станции.



2. Технические параметры подъемного механизма цепного типа:

Максимум.Грузоподъемность 5 тонн
Давление в гидравлической системе 12 МПа
Размер поперечного сечения заготовки 150 х 150 мм ~
1000 х 1000 мм
Затраченное время на переворот заготовки В течение 1 мин.

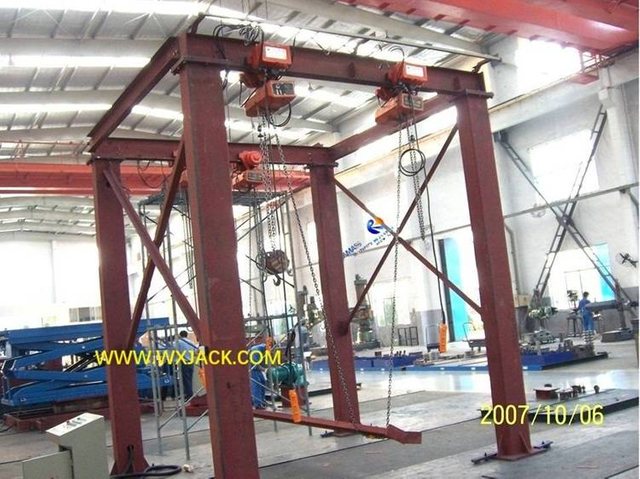

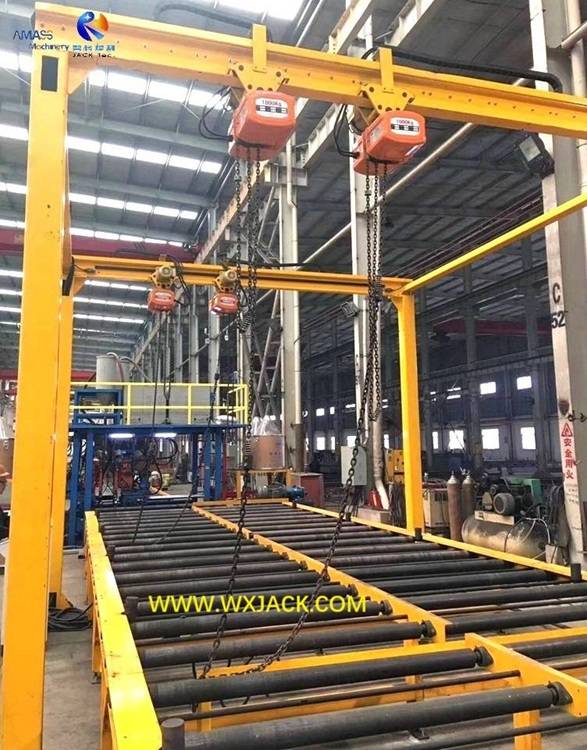

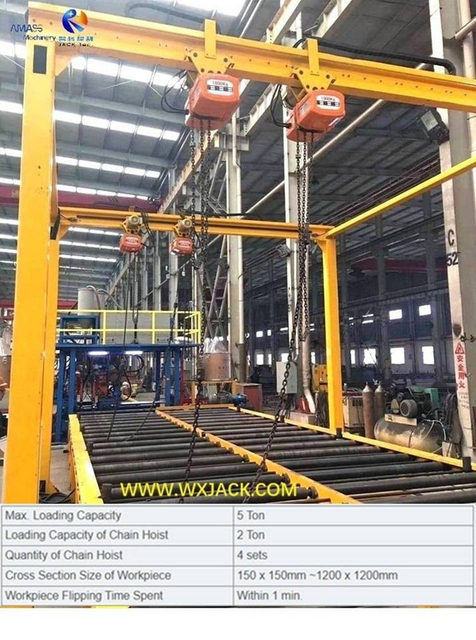

4. Переворачивающее оборудование с кольцевой цепью

Подробнее >>

1. Техническое описание переворачивающего оборудования с кольцевой цепью:

1) Использование и структура: Этот Кольцевое цепное переворачивающее оборудование используется для переворачивания заготовки на производственной линии;Он имеет структуру цельной фиксированной рамной конструкции коробки;
2) Рабочий сайт: Это переворачивающее оборудование цепного типа устанавливается прямо над конвейером производственной линии и охватывает его;
3) Операция: для смены положения заготовка с помощью роликовых цепей поднимается в воздух, изменяет свое угловое положение за счет кольцевого вращения цепи и снова опускается на конвейер;
4) Дорога: В этом переворачивающем оборудовании кольцевого цепного типа заготовка поднимается, падает и переворачивается с помощью 4 комплектов цепных подъемных механизмов.





2. Технические параметры переворачивающего оборудования с кольцевой цепью:

Максимум.Грузоподъемность 5 тонн
Грузоподъемность цепной тали 2 тонны
Количество цепной тали 4 комплекта
Размер поперечного сечения заготовки 150 х 150 мм ~ 1200 х 1200 мм
Затраченное время на переворот заготовки В течение 1 мин.

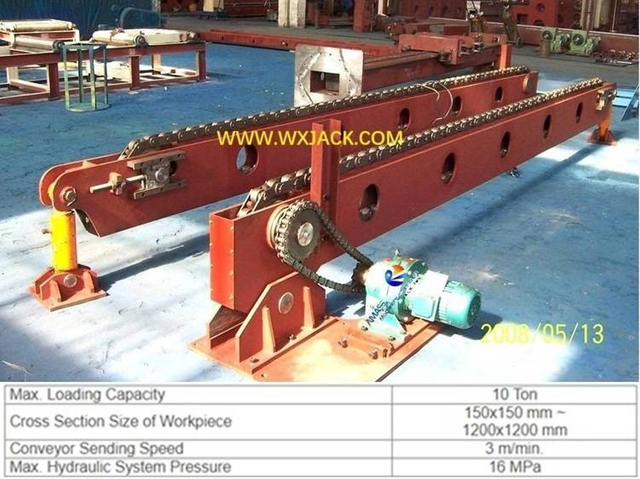

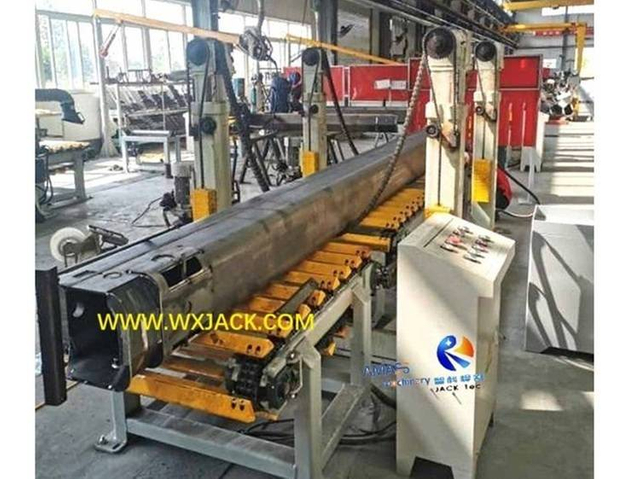

5. Конвейер пластинчато-цепного типа

Подробнее >>



1. Рабочие характеристики пластинчатого цепного конвейера:

1) Использование и рабочий сайт: Этот Конвейер пластинчато-цепного типа используется для транспортировки металлоконструкций между рабочими местами производственной линии.Он имеет аналогичную функцию, как Стальной конвейер;
2) Структура и рабочие шаги: На обоих концах пластинчато-цепного конвейера установлены гидравлические масляные цилиндры.При необходимости транспортировки заготовки между рабочими местами действуют гидроцилиндры, подпирая заготовку на более высокий уровень и отправляя заготовку вперед с вращением ее кольцевых цепей.Затем масляные цилиндры снова работают, и конвейер пластинчатого цепного типа опускает заготовку на исходный уровень высоты, чтобы отправить ее на целевую станцию;
3) Дорога: В этом конвейере с пластинчатой ​​цепью вращение кольцевой цепи приводится в движение моторным редуктором;А подъем заготовки производится с помощью масляных цилиндров.



2. Технические параметры пластинчатого цепного конвейера:

Максимум.Грузоподъемность 10 тонн
Размер поперечного сечения заготовки 150x150 мм ~
1200x1200 мм
Скорость отправки конвейера 3 м/мин.
Максимум.Давление в гидравлической системе 16 МПа

Применение и сопутствующее оборудование переворачивающего оборудования цепного типа

Два основных места применения цепного манипулятора стальной конструкции:

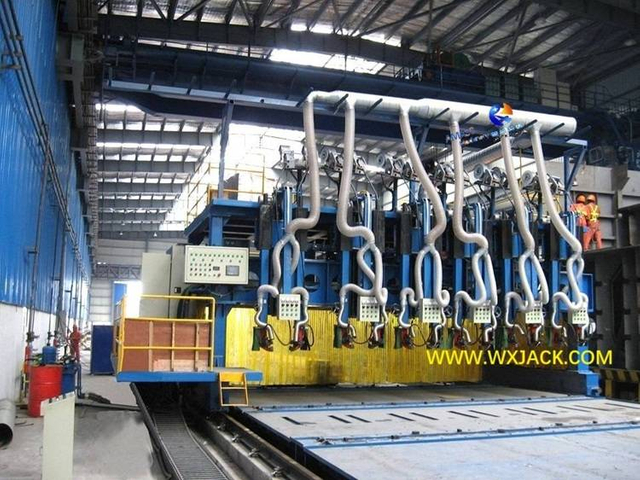

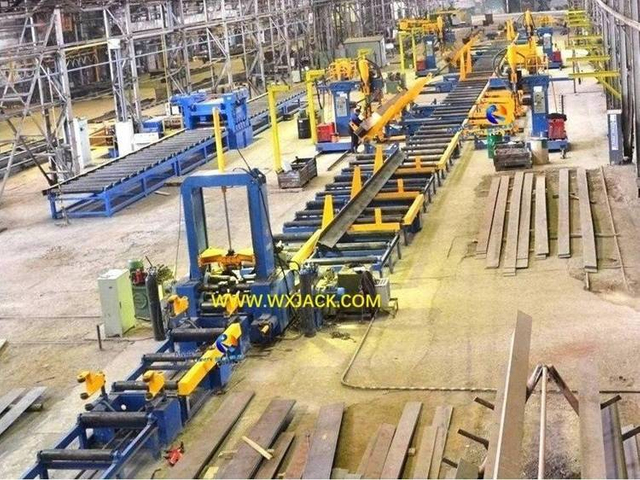

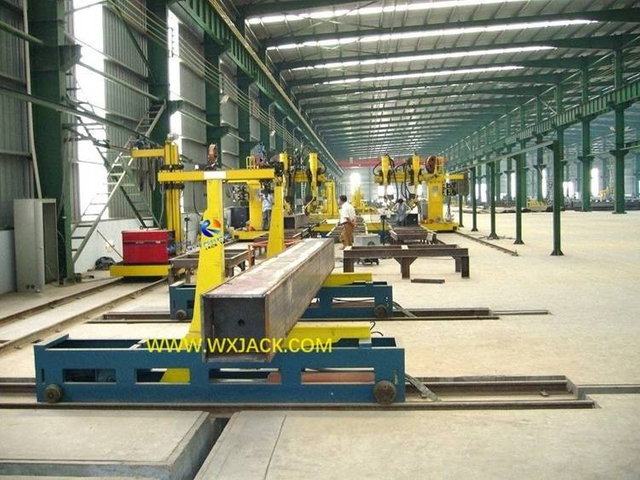

1. Крупномасштабная и сверхмощная автоматическая производственная линия стальных конструкций.Например: Линия по производству двутавровых балок, а также Линия по производству балок BOX, а также Линия по производству тавровых балок;
2. Отдельно обустроенный сварочный пост.Это переворачивающее оборудование цепного типа играет ту же роль, что и Подъемный сварочный позиционер, но работает более гибко и просто.В таких условиях различные виды Сварочный центр иногда применяются для изготовления стальных конструкций.

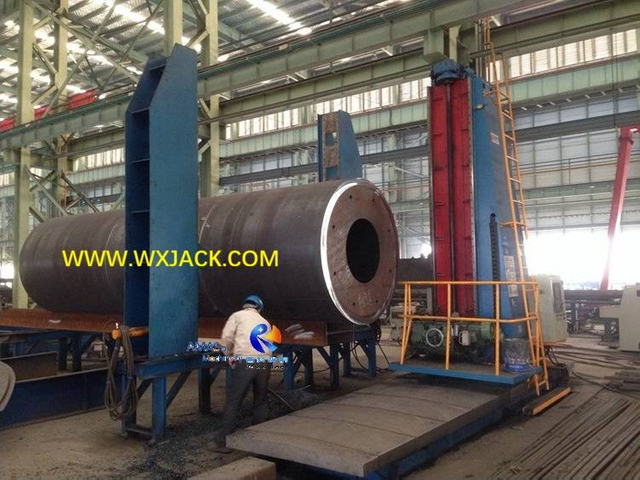

По завершении сварки эти громоздкие элементы стальной конструкции обычно необходимо обработать торцами в Фрезерный станок с торцевой поверхностью балки специального размера, для подготовки к следующему этапу обработки.

Другие продукты, которыми мы владеем, помимо цепного манипулятора со стальной конструкцией

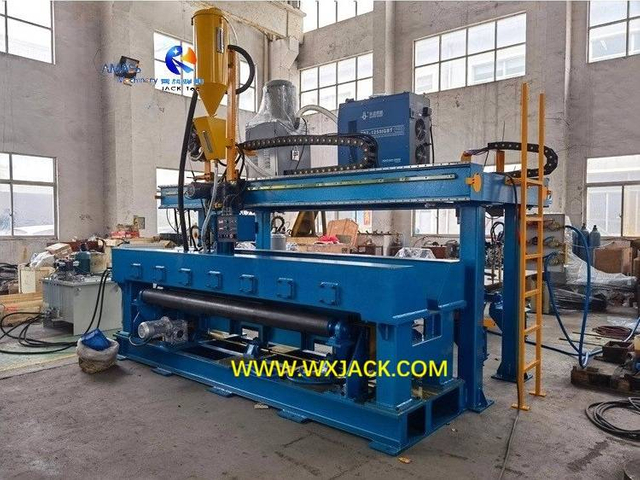

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0

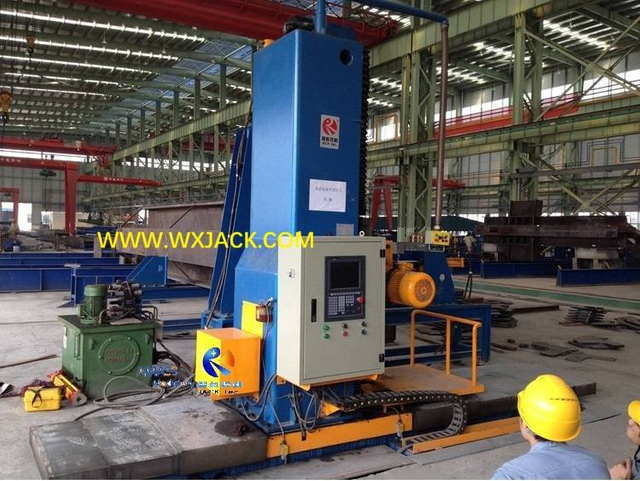

1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
