1 Double Heads Long Stroke Large Sheet Metal Steel Plate End Edge Milling Macchine 56

Длинноходовой кромкофрезерный станок с двойной головкой от Wuxi JACK,

Обработка однородных высококачественных длинных канавок для клиента!

Панель навигации на «Длинноходовом кромкофрезерном станке с двойной головкой»

1. Положение двухголовочного фрезерного станка с длинным ходом пластины

1. Положение двухголовочного фрезерного станка с длинным ходом пластины | 2. Изображение на фрезерном станке Wuxi JACK Plate Edge. | 3. Критические технические контрольные точки двухголовочного фрезерного станка с длинным ходом и кромкой пластины. | 3.1 Механическая станина и рабочий стол кромкофрезерного станка: | 3.2 Домкраты для прижима заготовки кромкофрезерного станка | 3.3 Дополнительные узлы для привода фрезерной каретки кромкофрезерного станка | 3.4 Фрезерная головка кромкофрезерного станка Wuxi JACK | 4. Рабочее видео фрезерного станка Wuxi JACK Plate Edge. | 5. Техническое превосходство кромкофрезерного станка Wuxi JACK. | 6. Как работает кромкофрезерный станок Wuxi JACK? | 7. Категории кромкофрезерных станков Wuxi JACK | 7.1 Фрезерный станок для кромкооблицовки с одной головкой серии XBJ | 7.2 Фрезерный станок для кромкооблицовки с двойной головкой серии SXBJ | 7.3 Четырех/пятиголовочный фрезерный станок серии FXBJ/FGXBJ: | 8. Как использовать кромкофрезерный станок Wuxi JACK? | 9. Применение и сопутствующее оборудование двухголовочного кромкофрезерного станка с длинным ходом | 10. Часто задаваемые вопросы по кромкофрезерному станку с двойной головкой

Важность и ценность кромкофрезерного станка с двойной головкой и длинным ходом

1. Важность кромкофрезерного станка с длинным ходом и двойной головкой:

1) Самый большой объем продаж: Из всех типов оборудования для снятия фасок с листового металла, включая кромкофрезерные станки с одной или двумя головками, а также кромкофрезерные станки с четырьмя или пятью головками, категория кромкофрезерных станков с длинным ходом и двойной головкой модели SXBJ является самой крупной с точки зрения объема продаж и применения. диапазон, который составляют более 50% доля рынкаe в семействе продуктов: торцевые фрезерные станки (кромочные фрезерные станки);
2) Технические ноу-хау: Соответственно, при его разработке, изготовлении и вводе в эксплуатацию на площадке заказчика существуют определенные технические моменты;

Именно по этой причине мы специально обсуждаем эту подгруппу № 1 кромкофрезерных станков.



2. Определение кромкофрезерного станка с длинным ходом и двойной головкой:

1) Это относится к кромкофрезерному станку:

а) Которые оснащены 2 комплектами фрезерных головок в одном комплекте оборудования для снятия фасок с листового металла;

б) И макс.допустимый ход кромочного фрезерования равен 9 м и более;

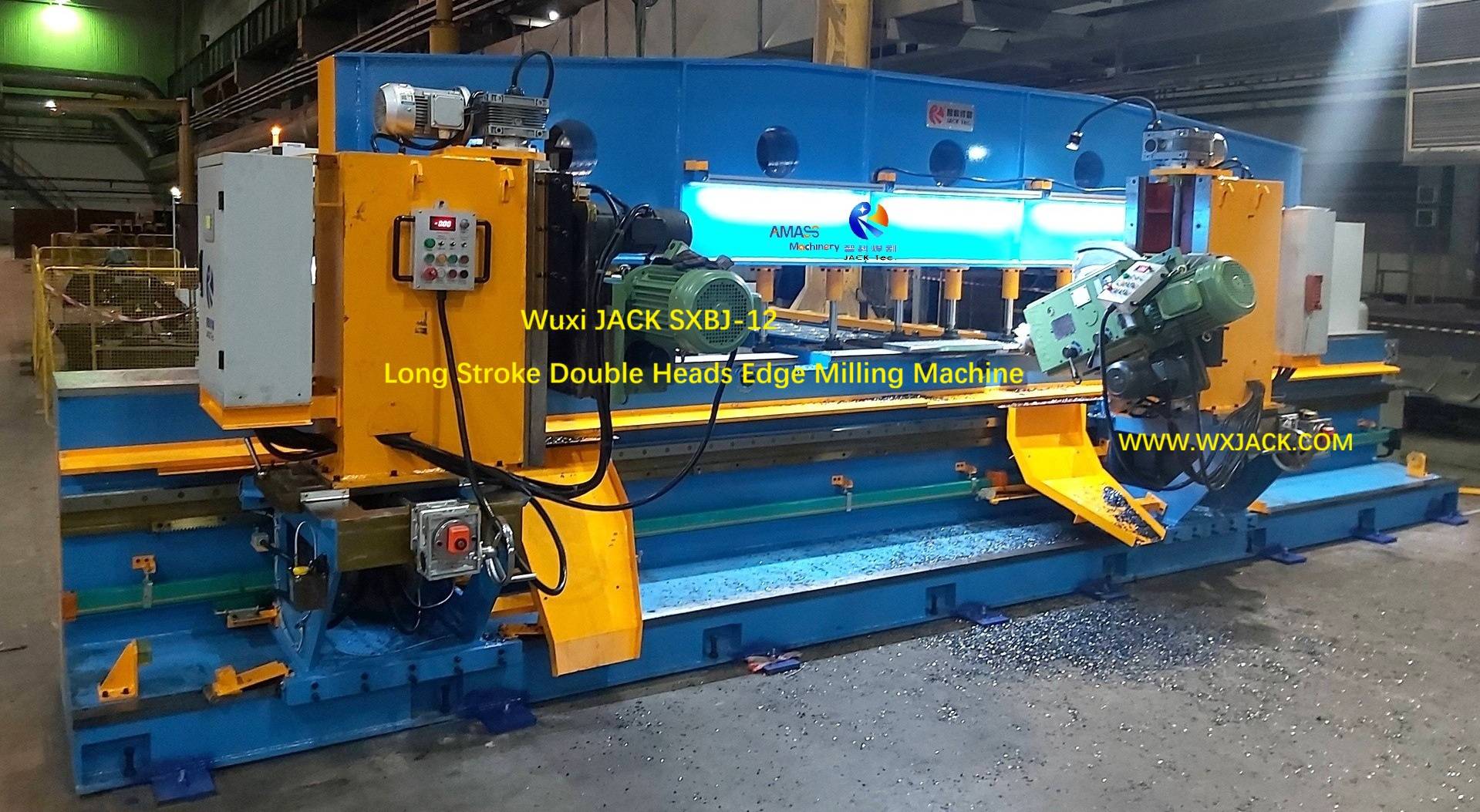

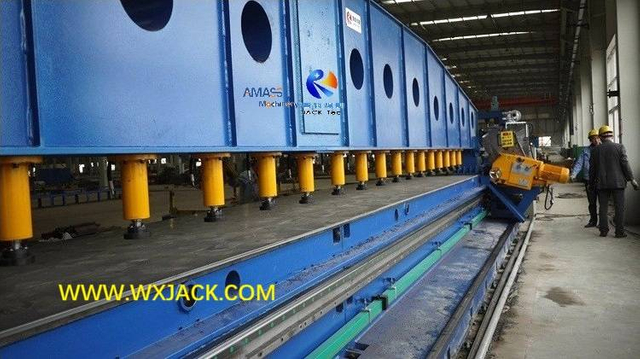

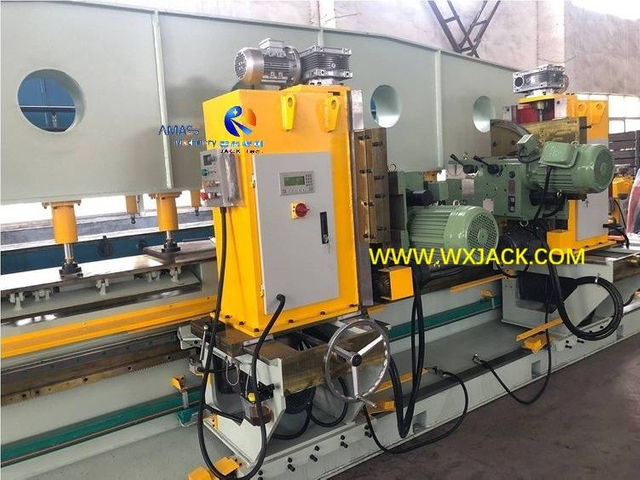

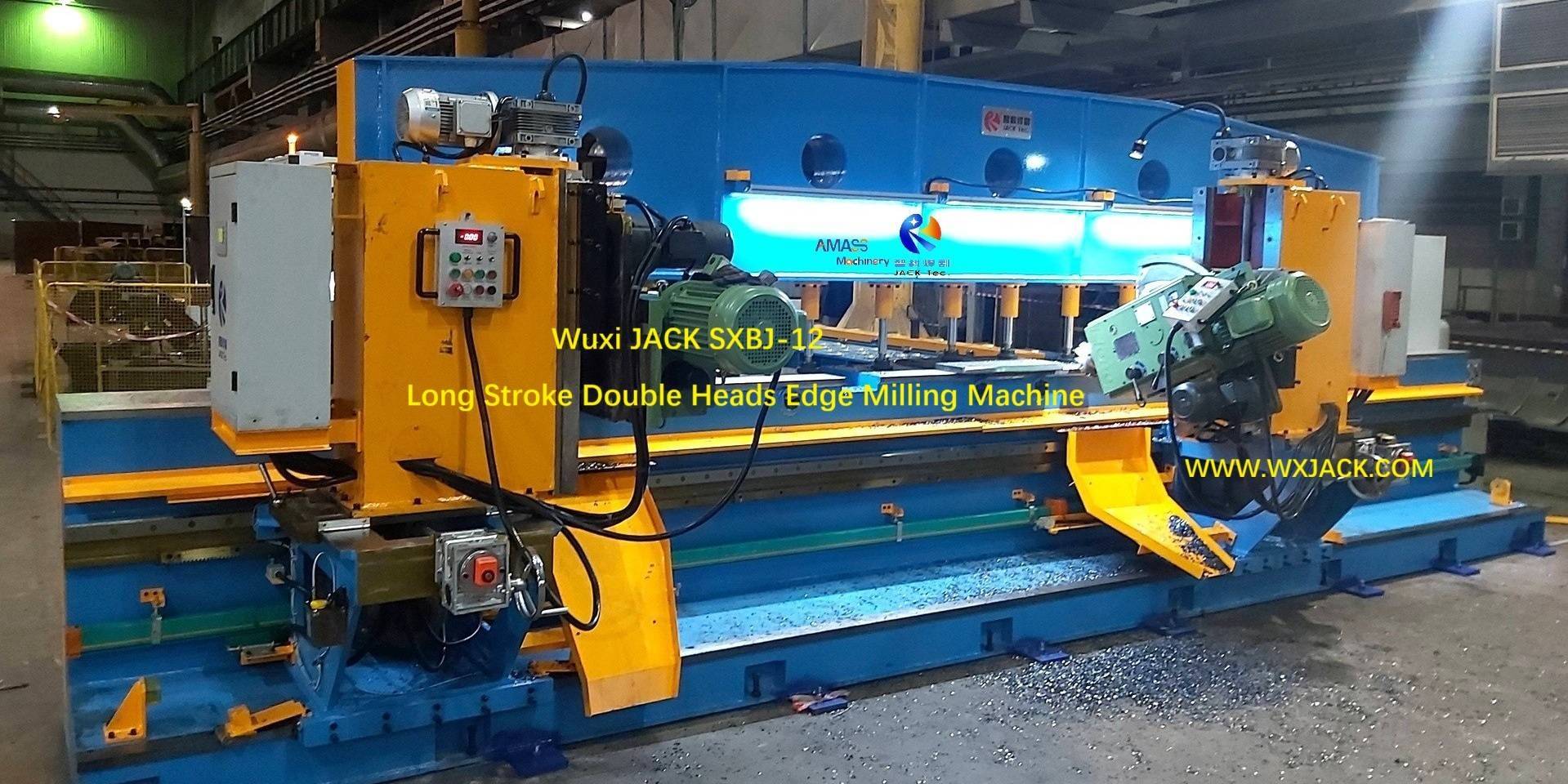

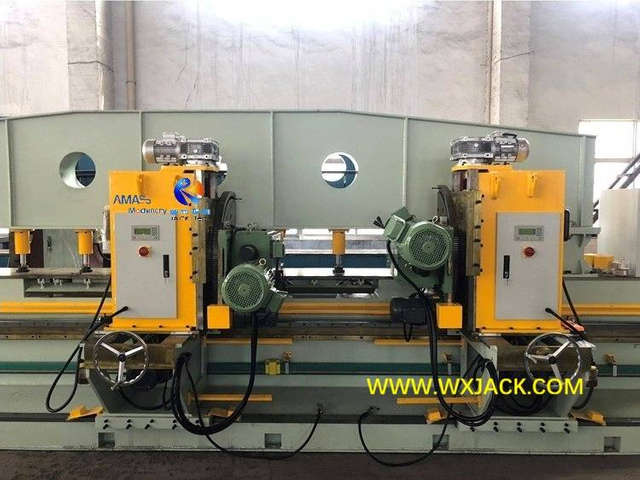

2) Типичный комплект кромкофрезерного станка с длинным ходом и двойной головкой Wuxi JACK, работающего на площадке клиента: (Рисунок 1)

Его модель — SXBJ-18, что означает, что самый длинный ход фрезерования кромок в этом фрезерном станке составляет 18 метров.

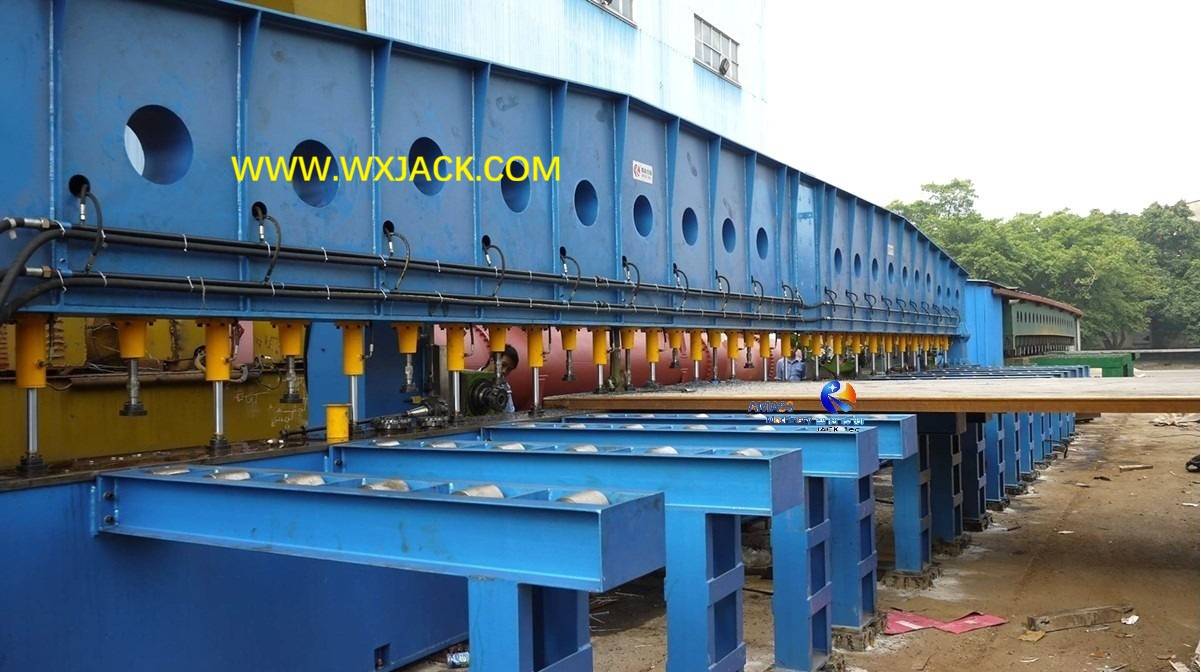

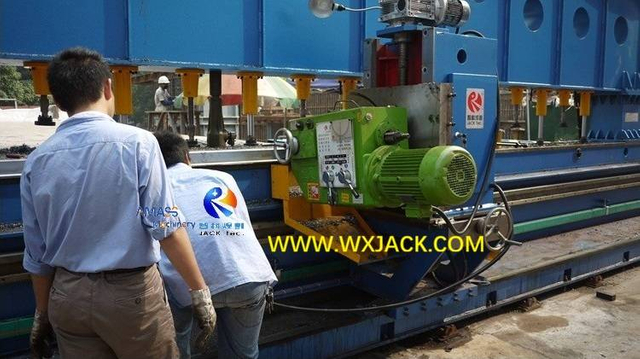

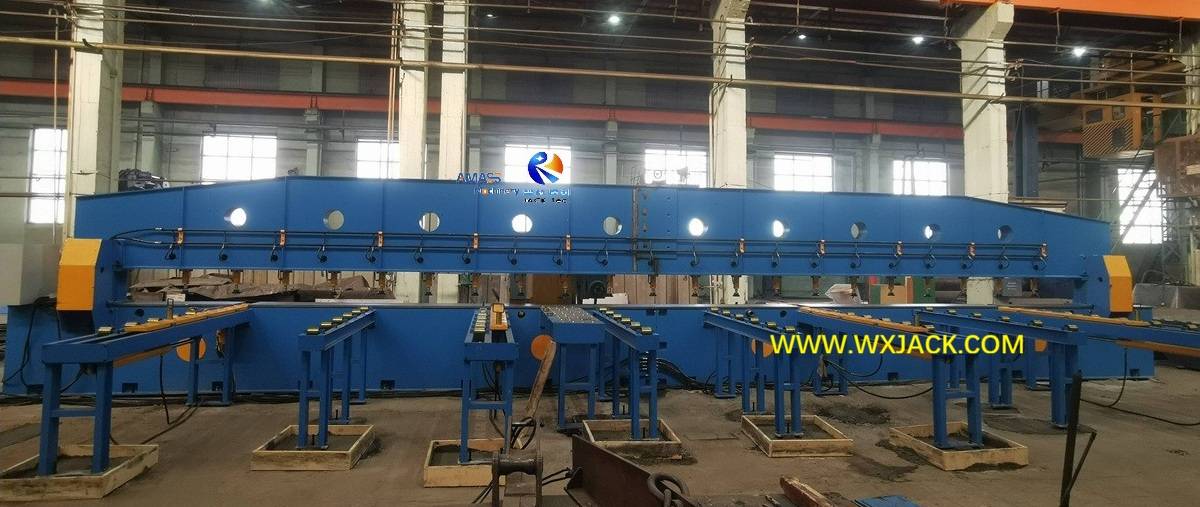

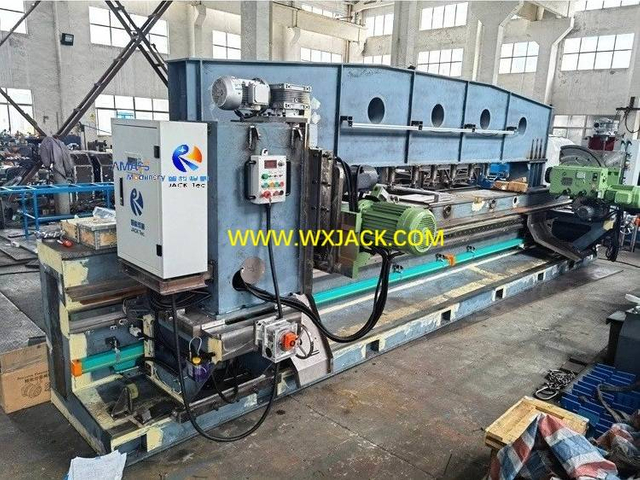

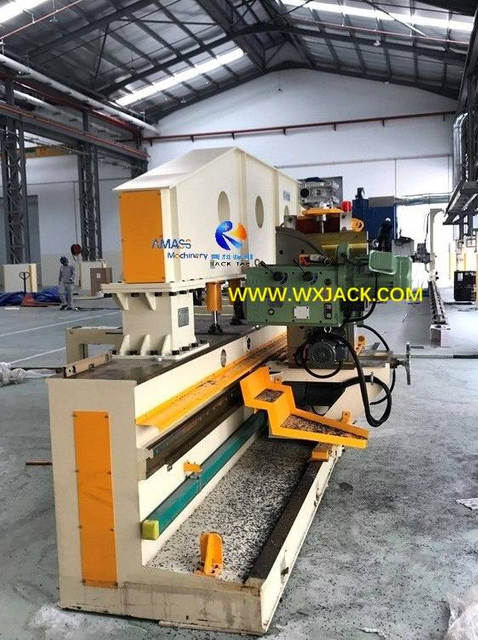

Рис.1 Фрезерный станок с длинным ходом и большой длиной хода для листовой стали с двойной головкой и торцевой кромкой 4





3. Преимущества кромкофрезерного станка с длинным ходом и двойной головкой:

1) Самый широкий спектр рабочих частей, применимых для фрезерного станка с торцевыми пластинами:

Развитие обрабатывающей промышленности требует возможности переработки сырья все большего и большего размера, особенно потребляемого объема №1 - листов из углеродистой стали;

2) Гибкость при выполнении различных типов фасок на кромкофрезерном станке с двойной головкой:

С помощью двух комплектов фрезерных головок, установленных в одном комплекте торцевого фрезерного станка, все распространенные и специальные требуемые типы верхних и нижних фасок могут быть выполнены на кромках стальной пластины за один ход:

Типы канавок X/Y/V, которые можно сделать на кромкофрезерном станке с двумя головками. (Рис.2)

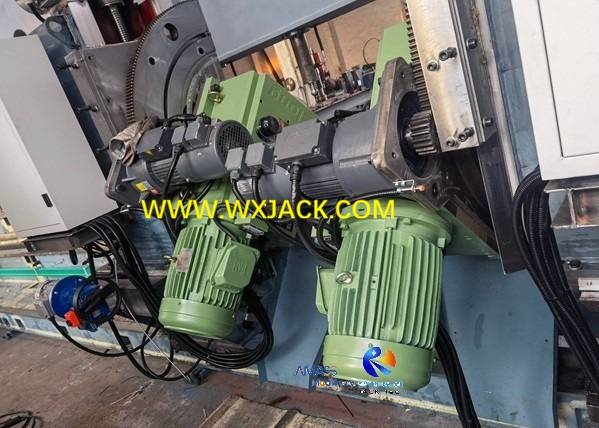

Рис.2 Кромкофрезерный станок 71

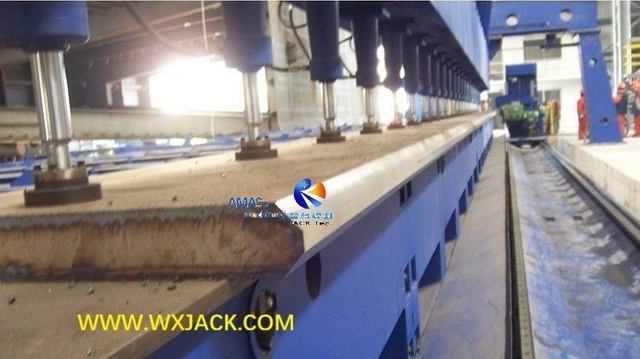

Готовая канавка типа X на кромке стальной пластины, доставленная с помощью кромкофрезерного станка с двойной головкой Wuxi JACK: (Рис.3)


Рис.3 Фрезерный станок с длинным ходом и большой длиной хода для листовой стали с двойной головкой и торцевой кромкой 81


3) Высокая производительность изготовления сварочной разделки с помощью оборудования с двумя головками для снятия фасок листового металла:

Эффективность является другим наиболее важным показателем помимо качества в управлении процессами обрабатывающей промышленности.При установке двух комплектов фрезерных головок в один комплект «Оборудования для снятия фасок листового металла» производительность обработки можно удвоить.



Готовая заготовка, изготовленная на кромкофрезерном станке с двойной головкой Wuxi JACK: (Рис.4)

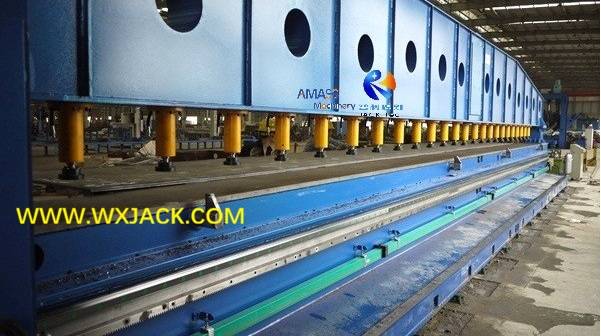

Рис. 4. Фрезерный станок с длинным ходом и большой длиной хода для листовой стали и стальной пластины с двойной головкой 25

4) Ряд расширенных функций делает кромкофрезерный станок с двойной головкой более удобным и универсальным:

Wuxi JACK продолжает постоянно совершенствоваться на этом коробочном продукте посредством технического прогресса, что делает весь ассортимент кромкофрезерных станков более ценным, помогает клиентам популяризировать бережливое производство и выигрывать в будущем;

5) Для быстрого ознакомления с сильными сторонами продукта посетите веб-страницу 'Преимущества кромкофрезерного станка Wuxi JACK'.

Широкий выбор кромкофрезерных станков с длинным ходом и двойной головкой Wuxi JACK и других видов

Критические технические контрольные точки в длинноходном кромкофрезерном станке с двойной головкой

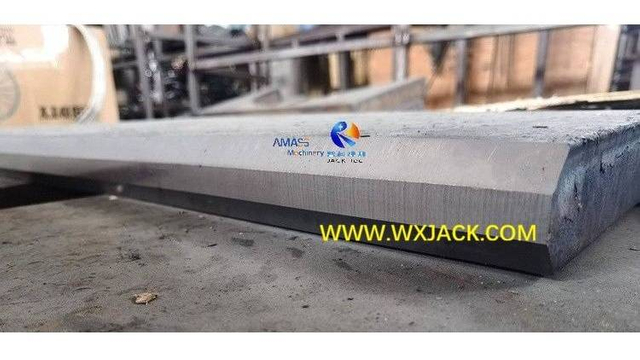

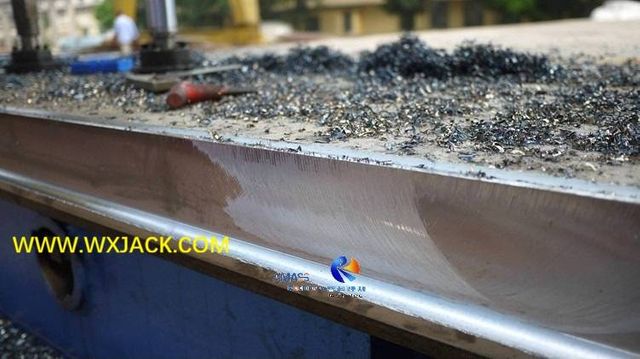

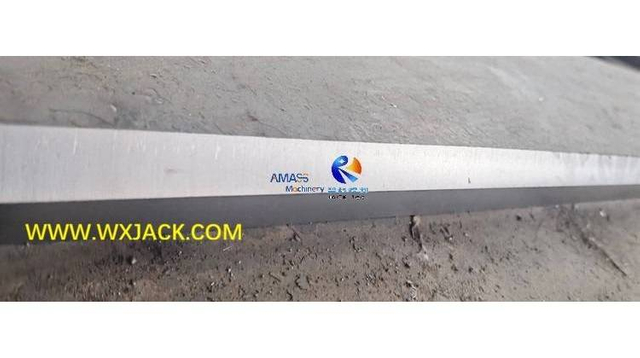

Готовая фаска, выполненная на кромкофрезерном станке Wuxi JACK.

1 Sheet Metal Steel Plate Edge Milling Machine 4
2 Sheet Metal Steel Plate Edge Milling Machine 10
3 Sheet Metal Steel Plate Edge Milling Machine 70
4 Sheet Metal Steel Plate Edge Milling Machine 131
5 Sheet Metal Steel Plate Edge Milling Machine IMG_20211229_111838
6 Sheet Metal Steel Plate Edge Milling Machine IMG_20211230_131324
7 Sheet Metal Steel Plate Edge Milling Machine 145 IMG_20211230_131932
8 Sheet Metal Steel Plate Edge Milling Machine IMG_20220105_142835

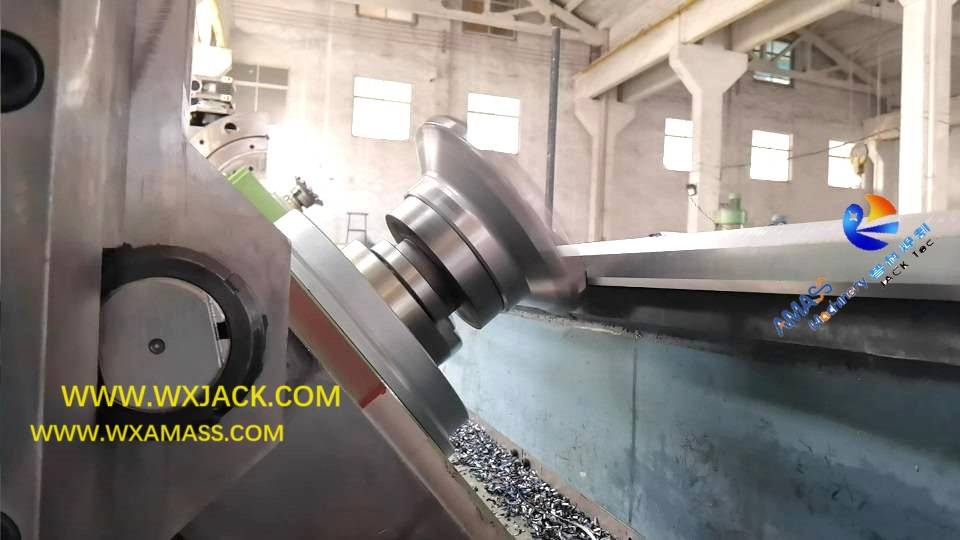

Снятие фаски с прямой кромки на кромкофрезерном станке с двойной головкой Wuxi JACK

Здесь мы просто выбираем первые 4 темы из перечисленных выше, как показано ниже.Для получения дополнительной информации о технических критических контрольных точках торцевого фрезерного станка см. семейство продуктов Оборудование для снятия фасок с листового металлаи веб-страницы 'Краевой фрезерный станок', 'Кромкофрезерный станок общего назначения', и 'Кромкофрезерный станок с расширенной конфигурацией'.

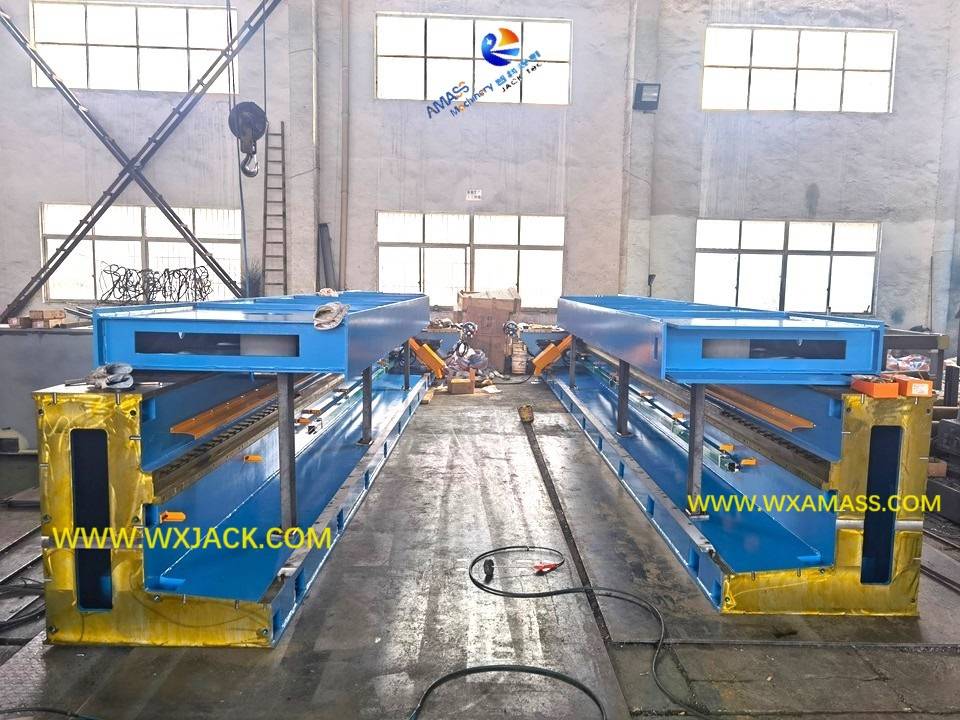

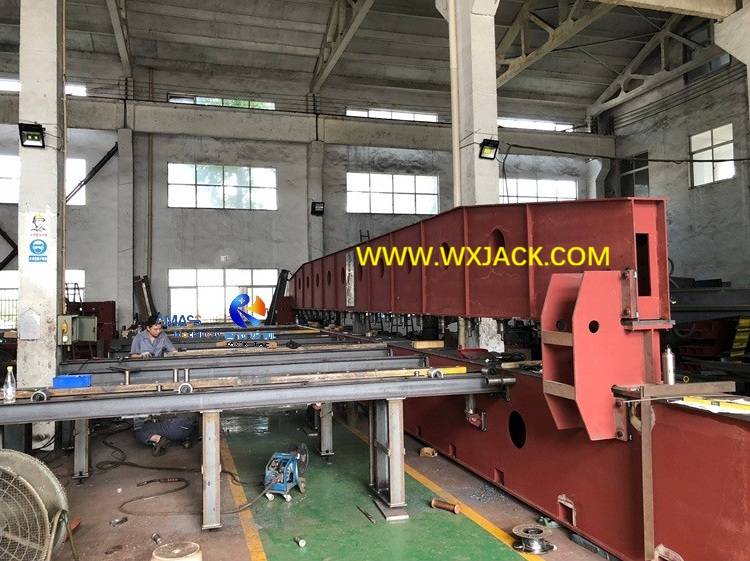

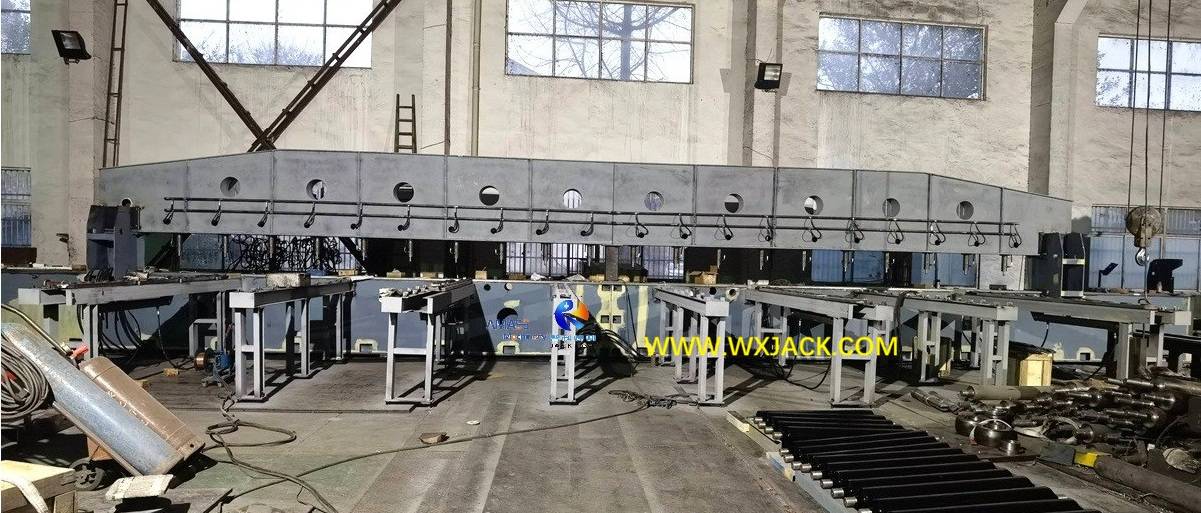

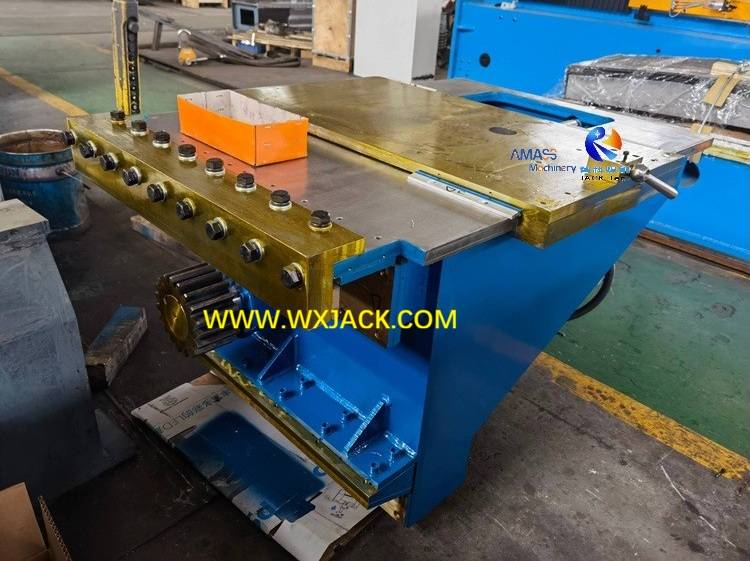

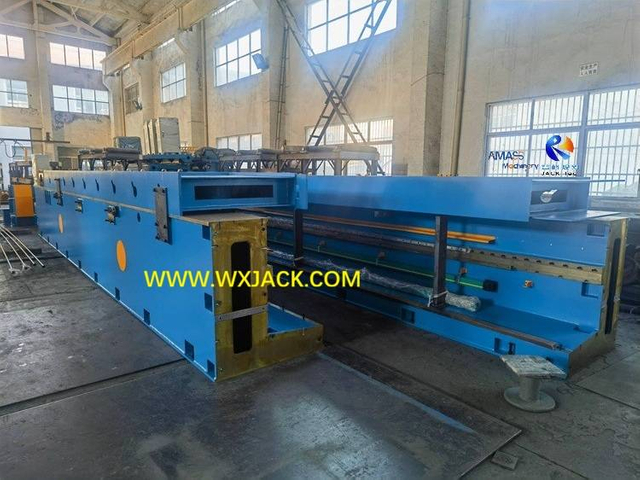

1. Основание и рабочий стол длинноходного кромкофрезерного станка с двойной головкой:

1) Важность: Это основа и предпосылка для обеспечения долговременной и качественной работы фрезерного станка, особенно моделей с длинным ходом;
2) Правило: В оборудовании для снятия фасок с листового металла серии SXBJ длина станины на 5–6 м длиннее, чем действительный ход фрезерования кромок машины.Это означает, что кромкофрезерный станок модели SXBJ-18 имеет механическую станину длиной 24 метра;


3) Качество изготовления механической станины в оборудовании для снятия фасок с листового металла:

а) Вероятно, жесткость, ровность и линейность механической станины кромкофрезерного станка в наибольшей степени определяют точность его обработки;
б) Для которых процесс производства предполагает на каждом этапе строжайший контроль:
в) Комплексная точная обработка, комплексная закалка и снятие напряжений, а также точная сборка, контролируемая позиционирующими штифтами;
г) Все это помогает механической станине всех кромкофрезерных станков с двойной головкой Wuxi JACK соответствовать самым высоким стандартам точного контроля допусков;

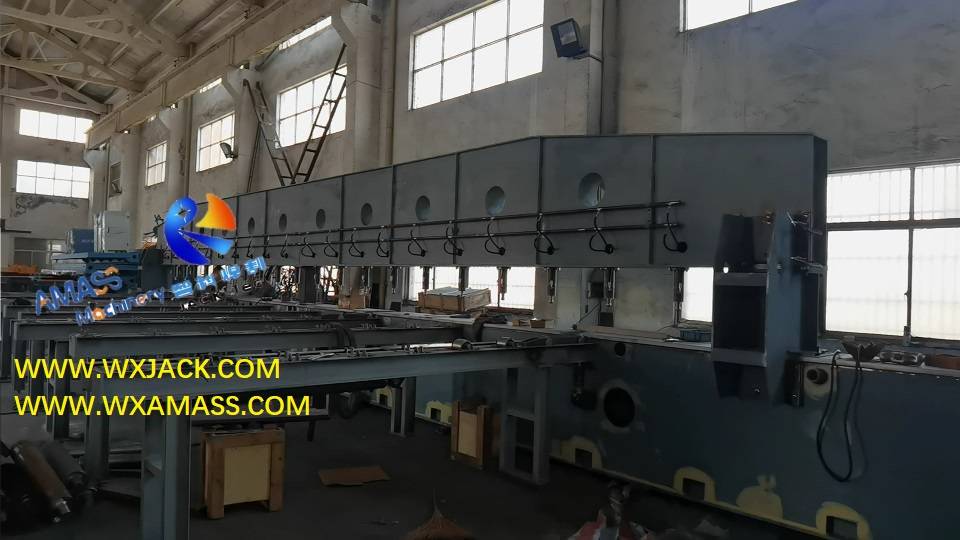

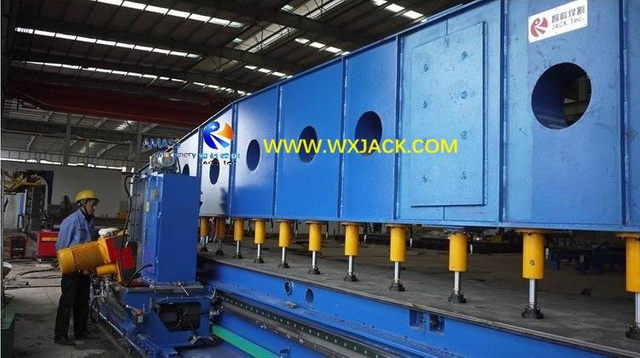

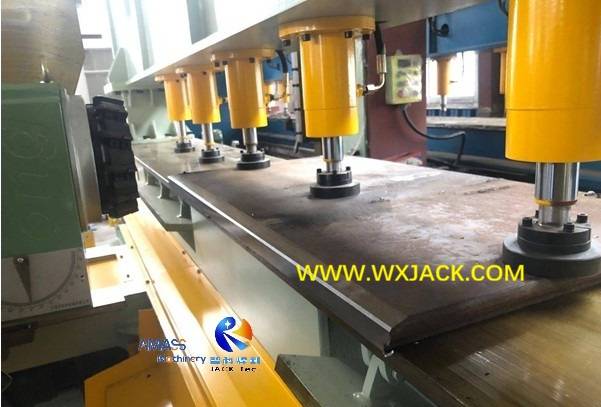

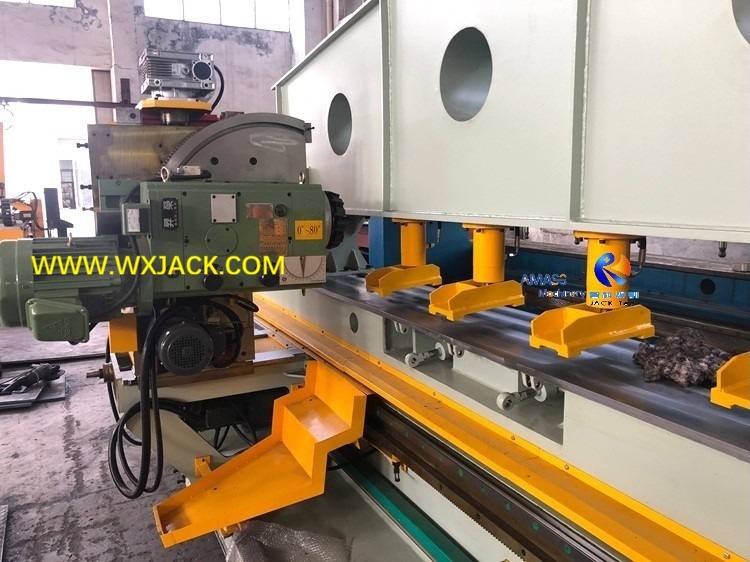

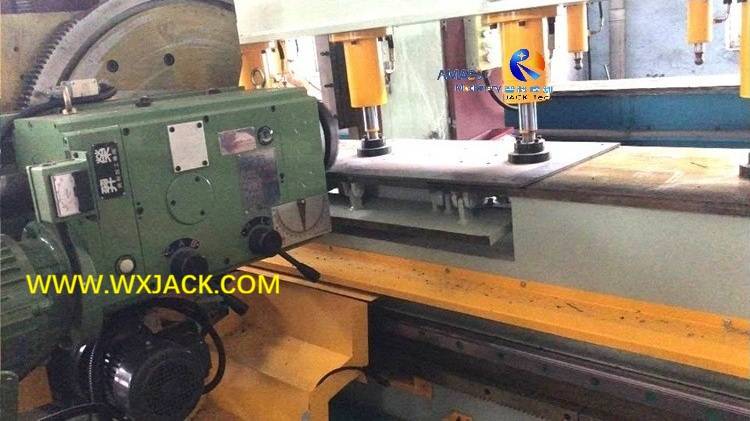

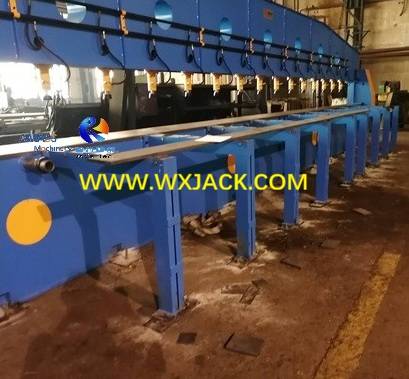

2. Узел прижима заготовки кромкофрезерного станка:

1) Это равномерно распределенные надежные рабочие домкраты, которые приводятся в движение гидравлическими цилиндрами по всей длине рабочего стола фрезерного станка для кромкооблицовки, для прочного прижатия стальной пластины большой длины во время работы фрезерного станка для торцевых кромок;
2) Эти домкраты устанавливаются прямо под прижимной балкой с одинаковым интервалом 500–600 мм.Таким образом, чем длиннее рабочий ход Оборудования для снятия фаски листового металла, тем больше количество этих прижимных домкратов.Другая конструкция этого агрегата в кромкофрезерном станке представляет собой сочетание гидравлических и механических домкратов.

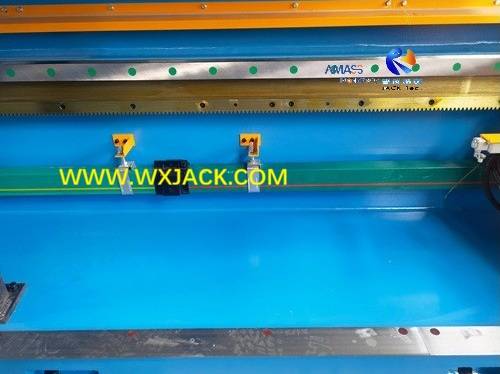

3. Направляющие фрезерной каретки в кромкофрезерном станке:

1) К ним относятся кабельные направляющие для электропроводки в системе управления кромкофрезерного станка, горизонтальная передача и рейка для точной передачи фрезерных головок, а также тяжелые направляющие для точного направления во время работы торцевого фрезерного станка;
2) Все внешние компоненты кромкофрезерного станка Wuxi JACK относятся к высшему классу в отрасли, установлены с двойной гарантией, гарантируя надежную и устойчивую работу фрезерных кареток по всей длине, рабочий ход кромкофрезерного станка с двойной головкой более 20 м. Машина.

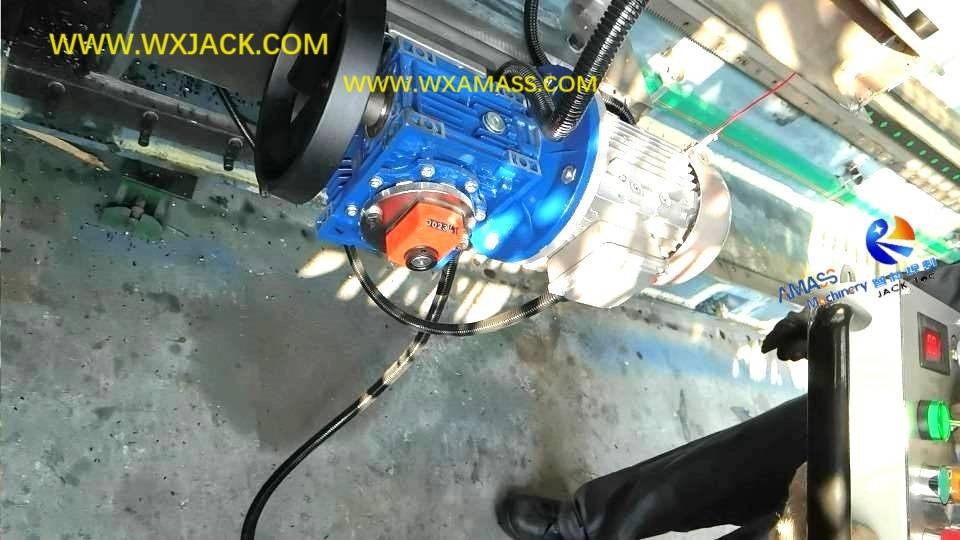

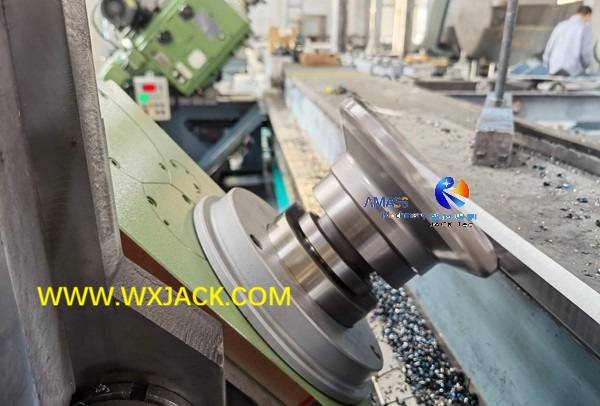

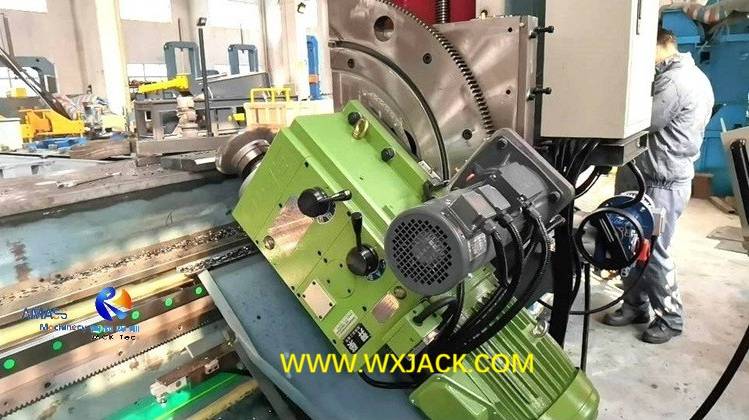

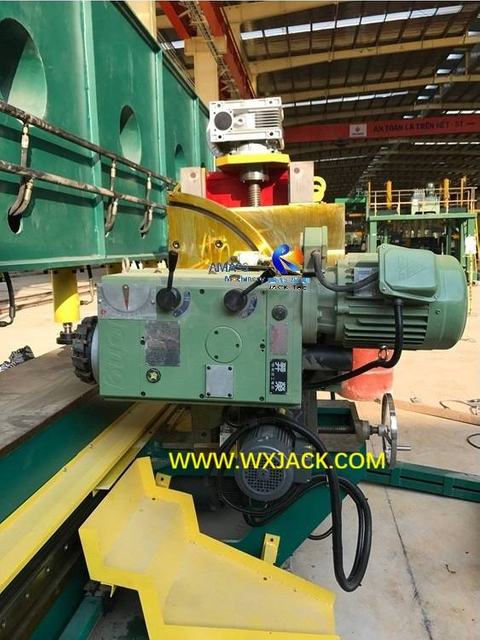

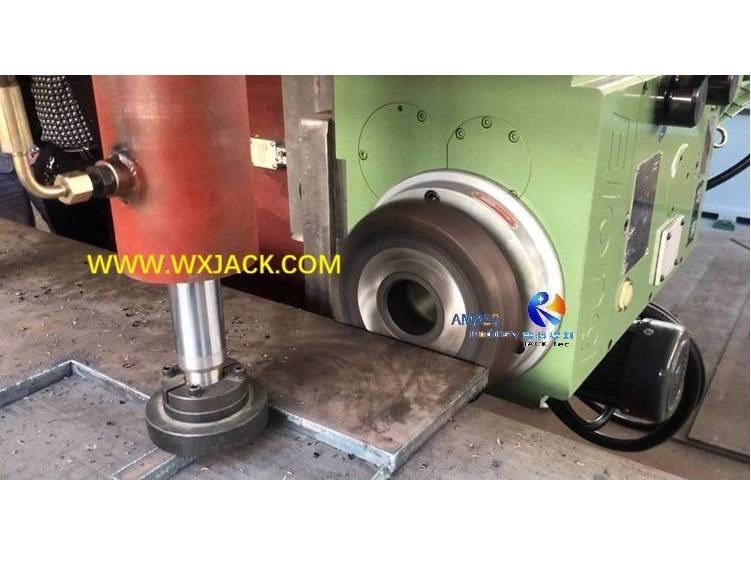

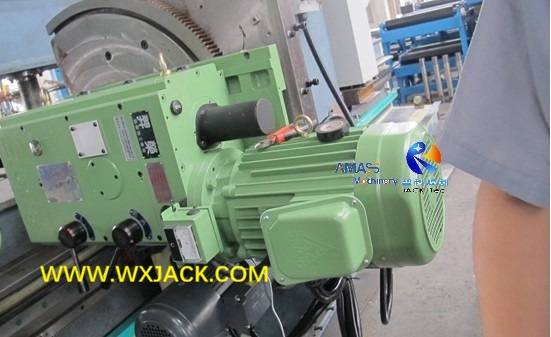

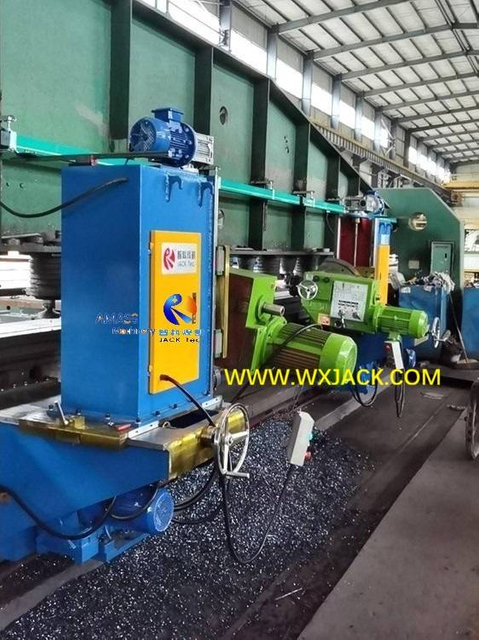

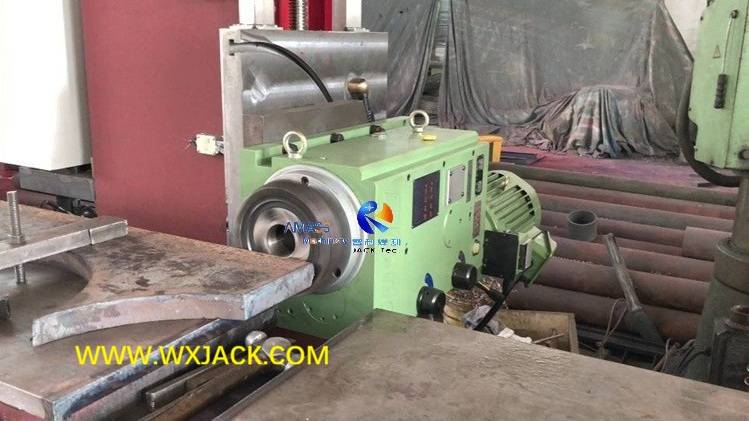

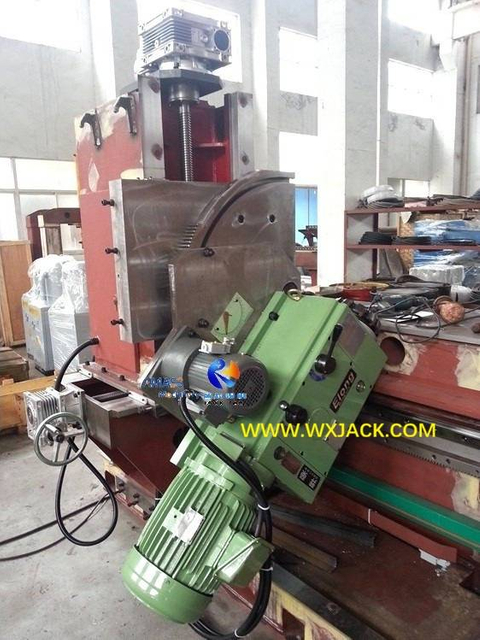

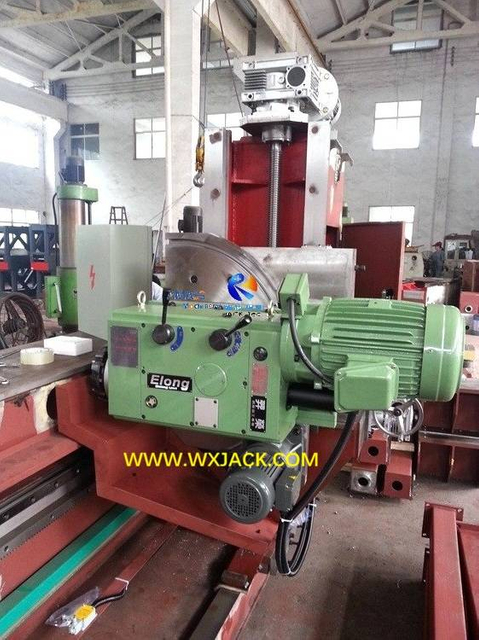

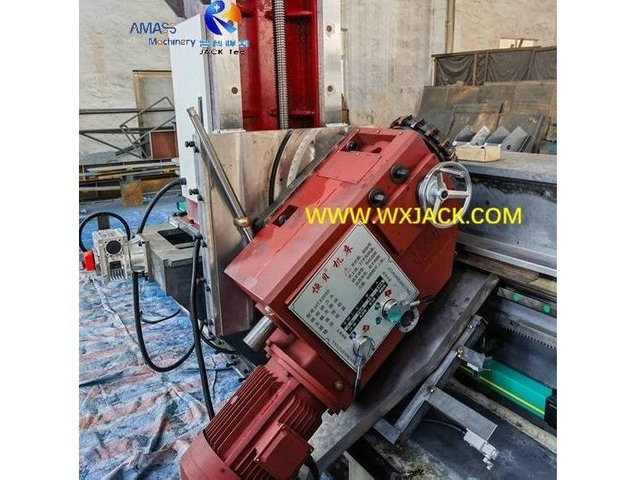

4. Высокомощная многоскоростная фрезерная головка в кромкофрезерном станке Wuxi JACK:

По сравнению с аналогичными производителями, Wuxi JACK использует фрезерные головки во всех наших кромкофрезерных станках, которые имеют следующие преимущества:
1) Более высокая мощность для более высокой производительности торцевого фрезерного станка: 7,5 кВт против 5,5 кВт других компаний;
2) Легкое изменение скорости: Более быстрый, удобный и безопасный способ революционного изменения скорости шпинделя;
3) Рендеринг более широкого диапазона угла фрезерования торцевого лезвия торцевого фрезерного станка: 0°~85°/-45°~45°, ...;
4) Деликатные элементы управления включая амперметр и бесконтактный переключатель для надежного управления.

Рабочее видео кромкофрезерного станка Wuxi JACK

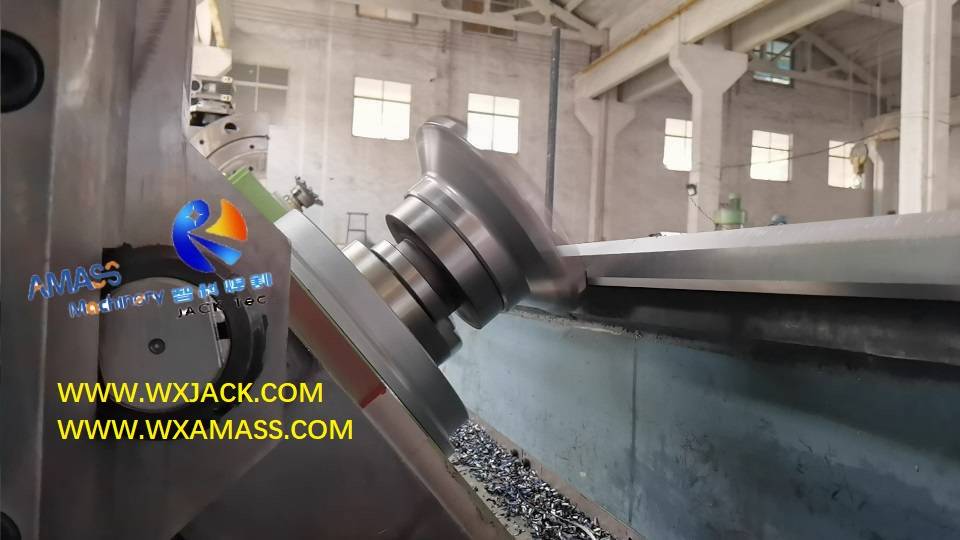

Прямой скос кромки Процесс на фрезерном станке Wuxi JACK

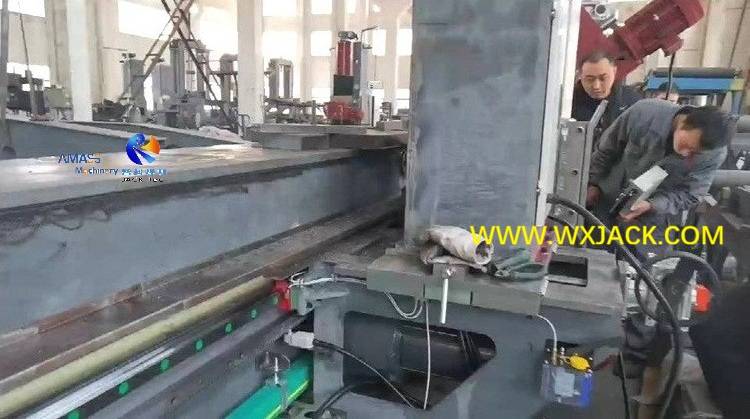

Отладка включена Счетчик двигателя подачи фрезерной головки в кромкофрезерном станке с двумя головками SXBJ125 на заводе JACK в Уси

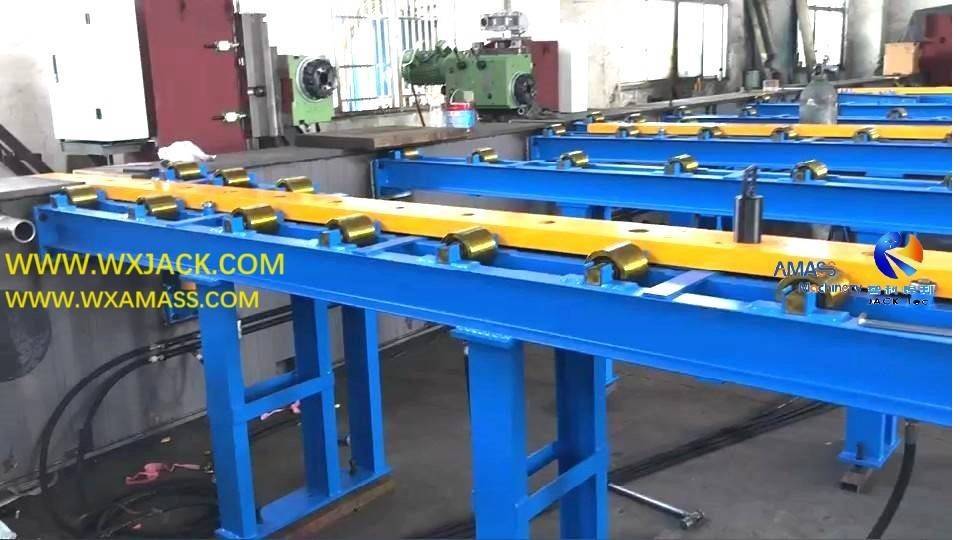

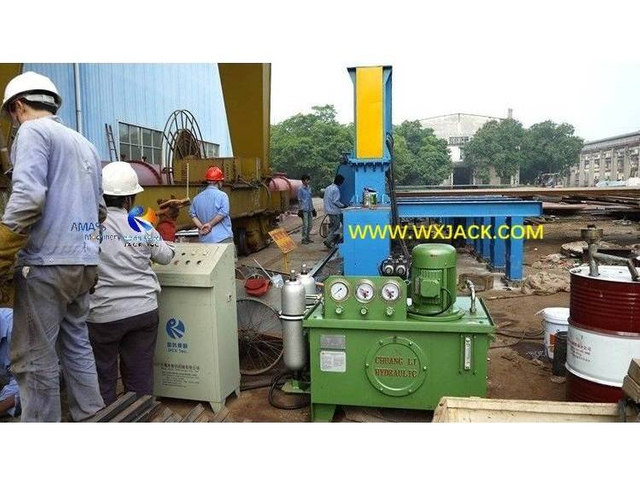

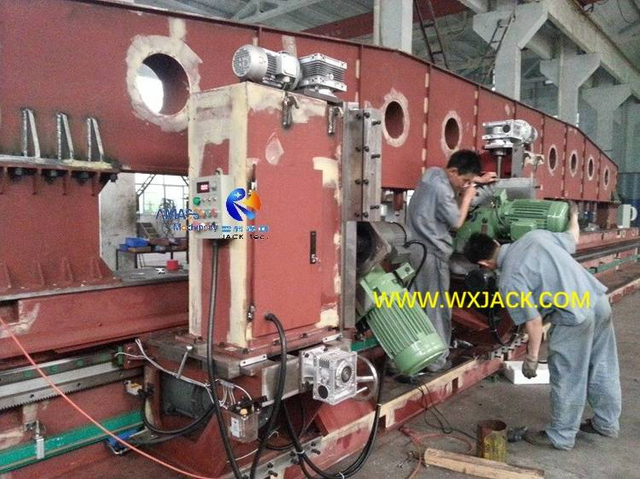

Фабричная примерка Система перемещения стальных листов с гидравлическим приводом кромкофрезерного станка на заводе JACK в Уси

Верхняя кромка 85° Сварка Канавки Снятие фаски с кромкофрезерным станком Wuxi JACK на территории клиента

Вид спереди на блок обработки заготовок с гидравлическим приводом в процессе сборки, эксклюзивная функциональная ячейка Wuxi JACK для кромкофрезерного станка

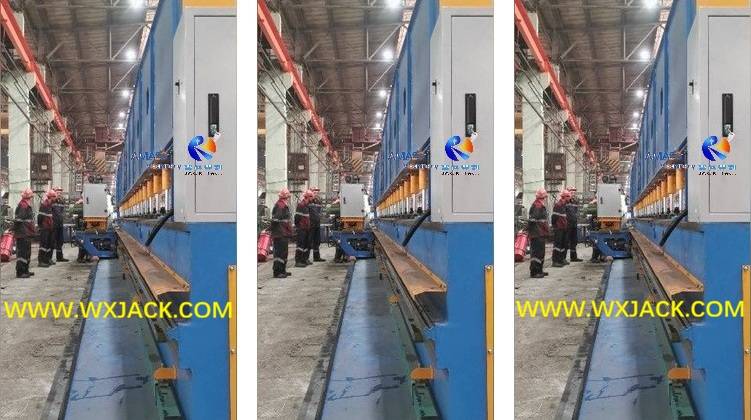

Ввод цеха в эксплуатацию Высокоскоростная обработка нижних канавок и качество готовой продукции от фрезерного станка с концевыми фрезами на заводе Wuxi JACK

Техническое превосходство кромкофрезерного станка с двойной головкой Wuxi JACK

1. Являясь ведущим поставщиком в отрасли и на рынке оборудования для снятия фасок с листового металла, компания Wuxi JACK создала комплексную систему конкурентных преимуществ, накопленную десятилетиями.Мы распространяем эту тему на каждой странице продукта, посвященной торцевым фрезерным станкам;
2. Здесь мы обсуждаем самый широкий диапазон фрезерования кромкофрезерного станка Wuxi JACK, что играет ключевую роль в его производительности.

Более широкий выбор угла фаски на кромкофрезерном станке Wuxi JACK:

Каково значение этой функции для кромкофрезерного станка?



1. Полезен ли более широкий диапазон снятия фасок для кромкофрезерного станка?

--- Точно;

Возможно, вы знаете, что стандартный диапазон фрезерования фрезерной головки кромкофрезерного станка (оборудования для снятия фасок с листового металла) составляет 0 ° ~ + 45 °.Таким образом, как в фрезерном станке с одинарной, так и с двумя головками одна фрезерная головка может фрезеровать только верхнюю или нижнюю фаску;



2. Практика работы на обычном кромкофрезерном станке такая:

1) На кромкофрезерном станке с одной головкой первая верхняя фаска выполняется на кромке стальной пластины;Предположим, также необходима нижняя фаска, вам нужно выгрузить стальную пластину из кромкофрезерного станка, перевернуть ее на 180 ° и снова загрузить стальную пластину в торцевой фрезерный станок;
2) Для кромкофрезерного станка с двумя головками (оборудование для снятия фаски с листового металла) в основном два комплекта фрезерных головок работают в паре: первый комплект выполняет фрезерование верхней кромки, а второй комплект выполняет фрезерование нижней кромки;
3) Вы можете отличить, какая фрезерная головка предназначена для снятия фаски сверху, а какая для снятия фаски снизу, просто взглянув на ориентацию установки двух фрезерных головок в кромкофрезерном станке с двумя головками (оборудование для снятия фасок листового металла);



3. В чем разница в диапазоне снятия фасок на кромкофрезерном станке Wuxi JACK?

пожалуйста, проверьте фотографии выше.Уже взглянув на ориентацию двух комплектов фрезерных головок, вы можете согласиться с уникальностью фрезерного станка Wuxi JACK Plate End (Оборудование для снятия фасок с листового металла):

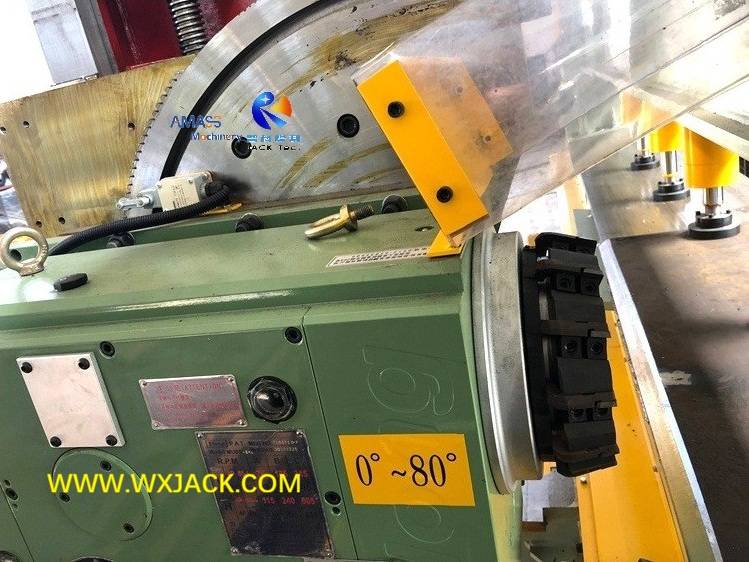

1) Теперь, с более широким диапазоном углов фрезерования 0° ~ +80°, -45° ~ +45°… Любой комплект фрезерной головки может фрезеровать как верхнюю, так и нижнюю фаску;
2) Это означает, что вам не нужно загружать стальную пластину в кромкофрезерный станок два раза, и можно получить больше разнообразных готовых углов.Это в значительной степени повысит производительность и универсальность кромкофрезерного станка с двойной головкой;

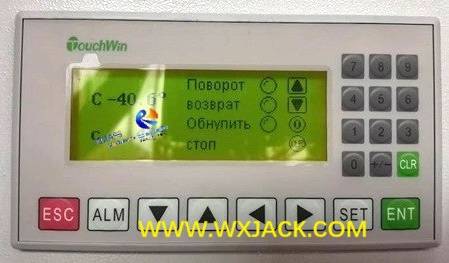

4. Кроме того, с помощью HMI можно по желанию установить любое угловое положение фрезерной головки кромкофрезерного станка Wuxi JACK.Все эти замечательные качества мы подробно обсуждаем в блоге Компания Wuxi JACK доставила комплект кромкофрезерного станка SXBJ125..

Как работает кромкофрезерный станок Wuxi JACK?

Здесь мы используем чертеж конструкции фрезерного станка с двумя головками Wuxi JACK SXBJ-18 (оборудование для снятия фасок с листового металла) в качестве примера объяснения теории его работы.Для получения подробной информации о каждом из продуктов посетите семейство продуктов «Кромкофрезерные станки»:

1. Дизайнерская печать кромкофрезерного станка с двумя головками Wuxi JACK SXBJ-125:

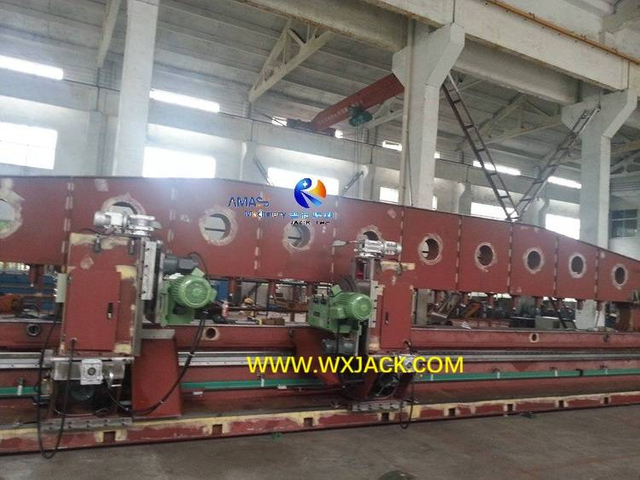

2. Механическое основание и зона сборки кромкофрезерного станка с двойной головкой Wuxi JACK:

Основные узлы кромкофрезерного станка Wuxi JACK

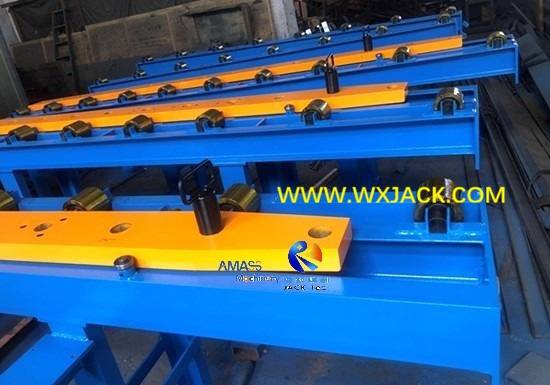

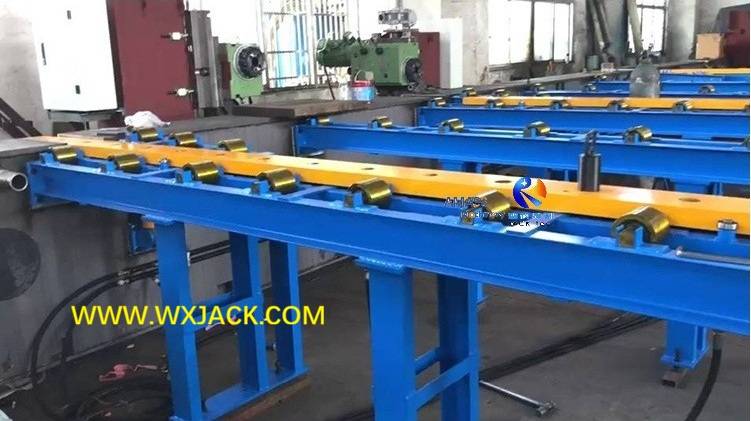

1. Механизм вдавливания и вытягивания стальной пластины с масляным цилиндром в кромкофрезерном станке Wuxi JACK (оборудование для снятия фасок с листового металла):

1) Как уже говорилось ранее на этой странице, этот рабочий блок является уникальной и эксклюзивной особенностью кромкофрезерного станка, поставляемого Wuxi JACK;
2) Он расположен на передней стороне рабочего стола фрезерного станка, стоя рядами;
3) Этот дополнительный блок включает в себя несколько комплектов опорных стоек, несколько комплектов толкающих роликовых стоек, гидроцилиндры и независимый пульт управления.

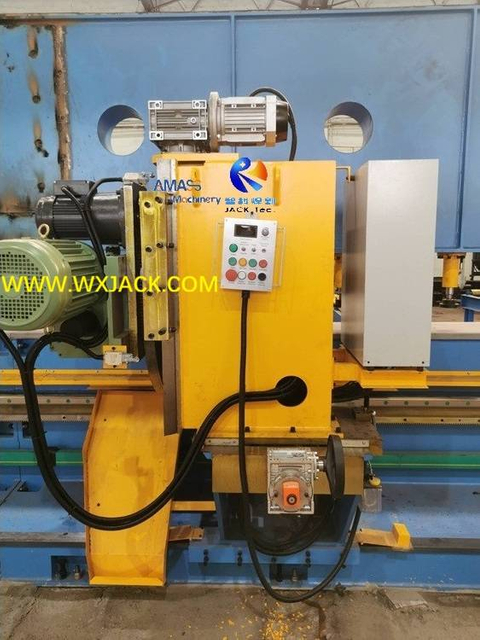

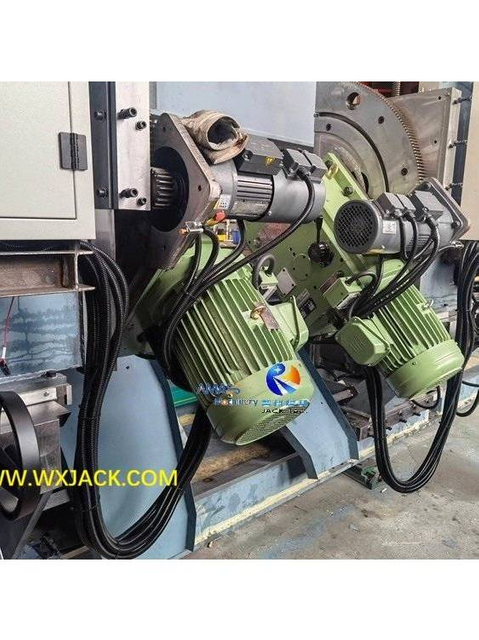

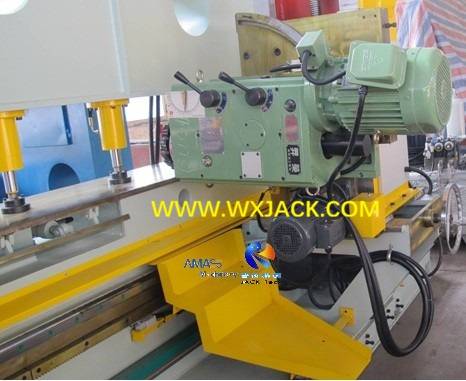

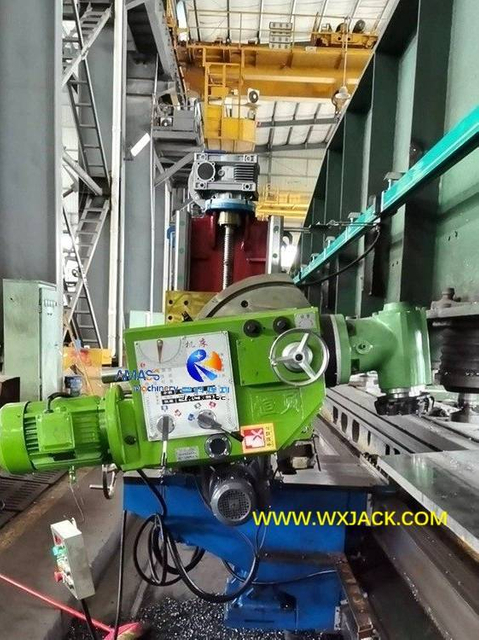

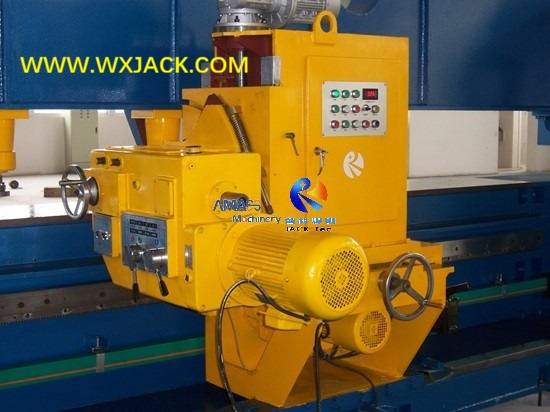

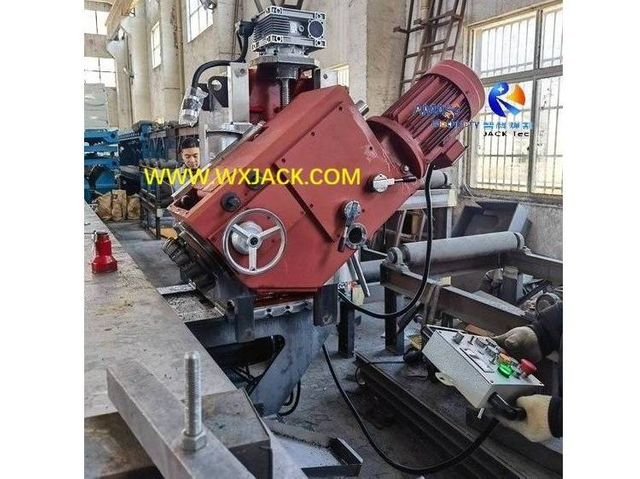

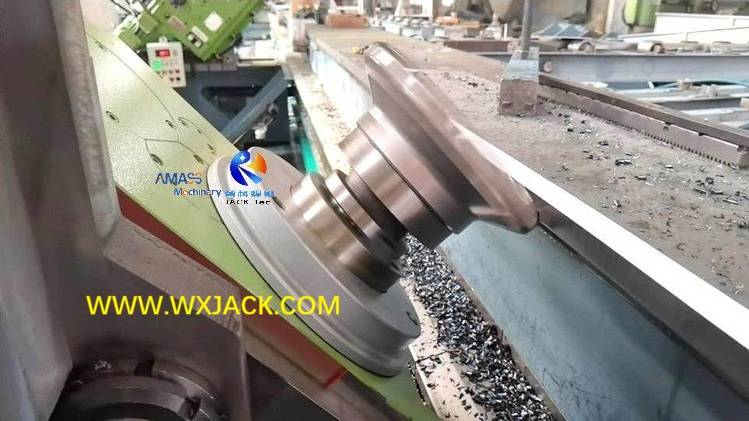

2. Фрезерная головка рабочего блока кромкофрезерного станка Wuxi JACK (оборудование для снятия фасок с листового металла):

1) Высокая мощность: Стандартная мощность фрезерной головки кромкофрезерного станка Wuxi JACK составляет 7,5 кВт;Еще два варианта: 9,3 кВт и 11 кВт для более толстых стальных листов;
2) Более широкий диапазон: В кромкофрезерном станке Wuxi JACK Tailor made диапазон наклона фрезерной головки для выполнения верхней фаски может составлять 0 ° ~ 60 ° или даже 0 ° ~ 85 °;Нижний скос находится в пределах -45°~0°;
3) Моторизованный: Наклон и подача фрезерной головки в кромкофрезерном станке Wuxi JACK Edge могут осуществляться вручную или с помощью моторного привода.Клиент может выбрать все, что хочет;
4) В кромкофрезерном станке Wuxi JACK (оборудование для снятия фасок с листового металла) каждый комплект фрезерной головки установлен на подвижной каретке с электроприводом, причем один комплект представляет собой независимую каретку, оснащенную независимой панелью управления и панелью управления.


3. Дополнительные рабочие узлы фрезерного станка Wuxi JACK (оборудование для снятия фасок с листового металла):

Ниже приведены несколько типичных для работы кромкофрезерного станка Wuxi JACK:

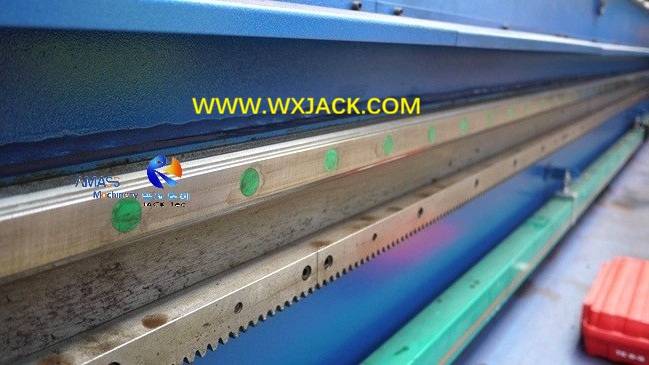

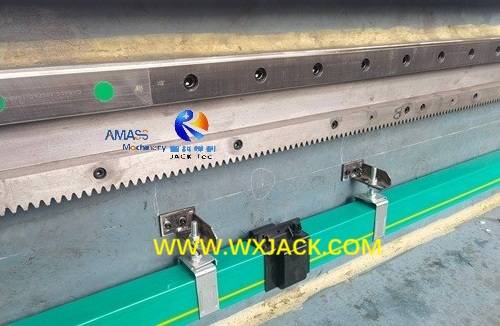

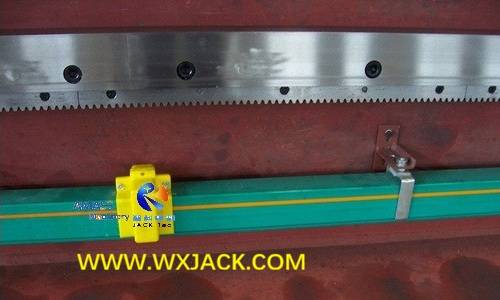

1) Узел передачи фрезерной головки точной передачи и рейки при работе кромкофрезерного станка;
2) Два класса параллельной установки, высокоточные линейные направляющие для тяжелых условий эксплуатации, для надежного управления фрезерными головками в кромкофрезерном станке;
3) Домкраты с гидравлическим приводом, перемещающие вниз, для надежной фиксации стальной пластины большой длины во время фрезерования кромок кромкофрезерного станка с двойной головкой, которые установлены на нижней поверхности механической прижимной балки;
4) Смазка для линейных направляющих и стоек.

Категории кромкофрезерных станков Wuxi JACK

Классификация кромкофрезерного станка:


Общепринятое разделение торцевых фрезерных станков (оборудование для снятия фаски листового металла) основано на количестве фрезерных головок в одном комплекте оборудования:
1. Одноголовочный кромкофрезерный станок серии XBJ;
2. Длинноходной кромкофрезерный станок с двойной головкой серии SXBJ;
3. Четырех- или пятиголовочный кромкофрезерный станок серии FXBJ/FGXBJ;
Который сочетает в себе стандартные модели и комплектацию оборудования для снятия фасок с листового металла вместе со специальными моделями.


Распространение вводного контента по кромкофрезерному станку:

1. Для получения общей информации о торцевом фрезерном станке посетите страницу продукта 'Краевой фрезерный станок';

2. Подробное описание моделей XBJ с одной головкой и моделей SXBJ с двойной головкой, оборудования для снятия фасок с листового металла, пожалуйста, посетите страницу продукта »Кромкофрезерный станок общего назначения' и этот;
3. Подробное описание моделей FXBJ/FGXBJ с четырьмя или пятью головками для снятия фаски листового металла, а также расширенные функции машины можно найти на странице продукта 'Кромкофрезерный станок с расширенной конфигурацией'.


Вот схема и технические параметры каждой общей категории фрезерных станков для кромок пластин:

Панель навигации на «Кромкофрезерном станке»

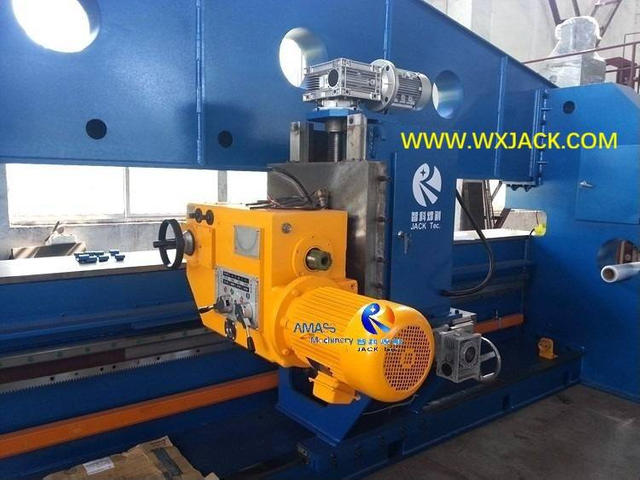

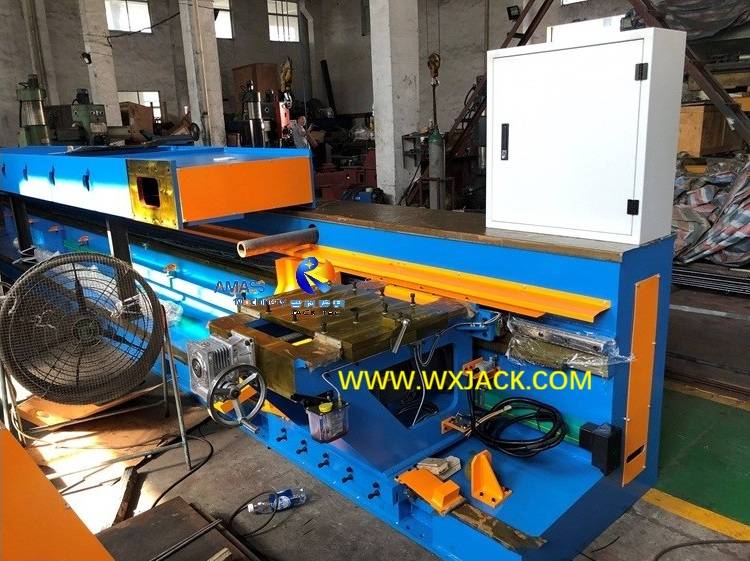

1. Фрезерный станок с одной головкой серии XBJ:

Подробнее >>

1. Схема фрезерного станка с одной головкой:

1) Как показано в левая 1ул. ФотоВ одном комплекте оборудования с одной головкой для снятия фасок листового металла имеется один комплект фрезерной головки и ее передвижная каретка;
2) Положение установки фрезерного лезвия показано на рис. левая рука 2nd Фото, для зачистка и выравнивание кромок, сварка пазов по краям металлических пластин;
3) Часть готовых рабочих частей, доставленных от кромкофрезерного станка Wuxi JACK с одной головкой, показана на рисунке. левая рука 3р-д Фото;
4) Обычный ход фрезерования видимой кромки Концевой фрезерный станок с одной головкой от 3000мм до 9000мм, редко от 12000мм до 18000мм.Доступен любой конкретный ход в этом диапазоне.Примеры моделей включают, помимо прочего, кромкофрезерный станок XBJ-3, XBJ-4, XBJ-6 и XBJ-9.



2. Технические параметры кромкофрезерного станка с одной головкой:

Модель одинарной головки
Краевой фрезерный станок
XBJ-3~ XBJ-9, специальный вариант из XBJ-12 ~ XBJ-18.
Тип сварочной канавки Верх и/или прямой край
Макс.Действительная длина фрезерования кромки
Краевой фрезерный станок
3 ~ 9 м;Любые полметра в пределах
ассортимент доступен.Для
например, 7,5м;
Мощность, об/мин и количество фрезерований
Голова
7,5 кВт, 1440 об/мин, 1 комплект
Мощность гидравлического двигателя 5,5 кВт
Скорость вращения шпинделя кромкофрезерной головки 75 ~ 420 об/мин., 6 ступеней по
маховик
Применимая толщина пластины
Концевой фрезерный станок
6 ~ 50 мм.Специальная толщина
доступен
Коническое отверстие на конце фрезерного шпинделя ISO 50(7:24)
Угол фрезерования верхней и нижней головки Стандартный диапазон: 0° ~ + 45°;
Доступен специальный ассортимент
Скорость фрезерования кромок 150 ~ 1000 мм/мин.
Холостой ход фрезерной головки на высокой скорости 4000 мм/мин.
Количество гидравлических домкратов в
Фрезерная головка с торцевыми пластинами
6~15 штук (в зависимости от
ход кромочного фрезерования)
Длина рабочего стола (6~12) м (в зависимости от
ход кромочного фрезерования)
Применимый диаметр облицовочной пластины D=Ø125 ~ Ø320мм (Ø200мм при поставке)

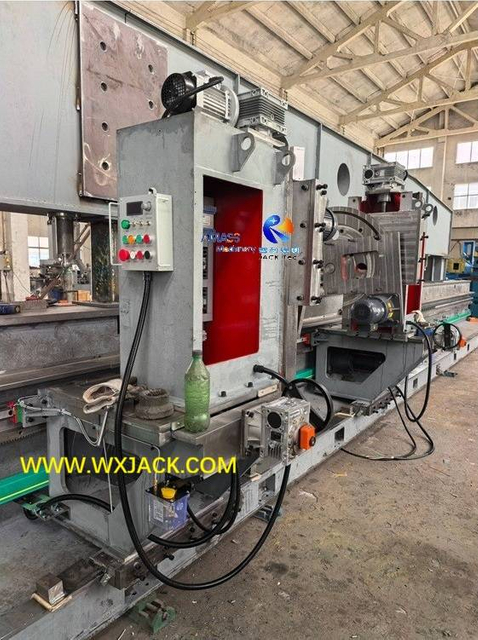

2. Фрезерный станок с двумя головками серии SXBJ

Подробнее >>

1. Схема кромкофрезерного станка с двойной головкой:

1) Конфигурация: Каким бы ни был действительный ход фрезерования, от минимальных 3000 мм до обычных 18 000 мм, в одном комплекте двойных головок «Оборудование для снятия фасок с листового металла» имеется 2 комплекта фрезерных головок и подвижных кареток;
2) Ориентация фрезерных головок: Кроме того, направление установки двух торцевых лезвий различно, как вы можете видеть из правая 1ул. и 2nd фото: Один для выполнение прямых и верхних пазов, который такой же, как и у кромкофрезерного станка с одной головкой.Другой для изготовление нижней канавки;
3) Процесс изготовления нижней канавки на кромкофрезерном станке с двойной головкой показан на рисунке. 3р-д Фото;
4) Типичные модели: При практическом применении фрезерный станок с двумя головками имеет более широкий выбор хода обработки, особенно на большую длину.Примеры моделей включают, помимо прочего: SXBJ-3, SXBJ-4, SXBJ-6, SXBJ-9, SXBJ-12, SXBJ-15, SXBJ-16 и кромкофрезерный станок SXBJ-18.



2. Технические параметры двухголовочного фрезерного станка:

Модель парных головок
Фрезерный станок для кромки пластины
SXBJ-3~ SXBJ-18
Тип сварочной канавки Верхние, нижние и/или прямые края
Макс.Действительная длина фрезерования кромки
плита
Концевой фрезерный станок
3 ~ 18м;Любые полметра
доступный.Например, 9,5м.
Мощность, об/мин и количество фрезерований
Голова
7,5 кВт, 1440 об/мин, 2 комплекта
(Доступна более высокая мощность)
Мощность подъемного двигателя фрезерного агрегата 0,75 кВт
Скорость вращения шпинделя кромкофрезерной головки 75 ~ 420 об/мин., 6 ступеней по
рычаг скорости
Применимая толщина пластины
Краевой фрезерный станок
6~40/50/60/80 мм
(По требованию клиента)
Ход шпинделя 100 мм
Угол фрезерования верхней и нижней головки Стандартный диапазон — одна головка.
0° ~ + 45° и одна головка
-45° ~ 0°;
Доступен специальный ассортимент
Скорость скашивания 150 ~ 1000 мм/мин.ЧРП
Высокая скорость холостого хода 4000 мм/мин.
Количество гидравлических домкратов 8~45 штук (в зависимости от
ход кромочного фрезерования)
Концевой фрезерный станок
Длина рабочего стола
(9~24) м (в зависимости от
ход кромочного фрезерования)
Применимый диаметр лицевой пластины D=Ø125 ~ Ø320мм (Ø200мм при поставке)

3. Фрезерный станок с четырьмя или пятью головками серии FXBJ/FGXBJ:

Подробнее >>

1. Схема фрезерного станка с четырьмя или пятью головками:

1) Должность: Этот тип фрезерного станка для кромки пластин является самым большим и дорогим типом в своем роде.Несмотря на очень небольшой объем продаж, эта серия продуктов воплощает в себе всеобъемлющую мощь компании, разрабатывающей и производящей такой гигантский кромкофрезерный станок;
2) Применимые рабочие части: Он специально применяется для изготовления сварочной канавки на очень больших металлических пластинах: длина может составлять 23 м, толщина 100 мм, ширина 5 м, вес более 70 тонн;
3) Типичные модели Концевые фрезерные станки для тяжелых условий эксплуатации: FXBJ-21, FGXBJ-20, FGXBJ-21 и FGXBJ-23.



2. Технические параметры четырех- или пятиголовочного фрезерного станка для тяжелых условий эксплуатации:

Модель четырех головок
Фрезерный станок для кромки пластины
FGXBJ-21/22/23
Макс.Действительная длина фрезерования кромки 21 ~ 23 м
Макс.Действительная ширина фрезерования кромок 3 ~ 4 м
Перемещение хода продольного
Прижимающая балка
1000 ~ 1200 мм
Мощность и частота вращения в продольном направлении
Фрезерная головка
11 кВт, 715 об/мин, МУ-9С
Спецификация боковой головки 7,5 кВт, фиксированный 0°, TX-40, 6
оценки с помощью маховика
Мощность гидравлического двигателя
тот
Краевой фрезерный станок
7,5 кВт
Количество фрезерных головок в одном комплекте
Фрезерный станок для кромки пластины
4 комплекта 11 кВт + 1 комплект 7,5 кВт
Скорость вращения шпинделя кромкофрезерной головки 65 ~ 715 об/мин, 9 ступеней по
маховик
Применимая толщина пластины 6 ~ 80 мм/100 мм
Угол фрезерования верхней и нижней головки 0° ~ 85°;-45° ~ 0°
Скорость фрезерования кромок 300 ~ 3000 мм/мин.
Боковая скорость облицовки (опция)
Кромкофрезерный станок в целом
Измерение

Боковая скорость облицовки (опция) 130 ~ 800 мм/мин.Бесступенчатый
Кромкофрезерный станок в целом
Измерение
30 м Длина х 9 м Ширина х
Высота 4,2 м

Как использовать кромкофрезерный станок Wuxi JACK?

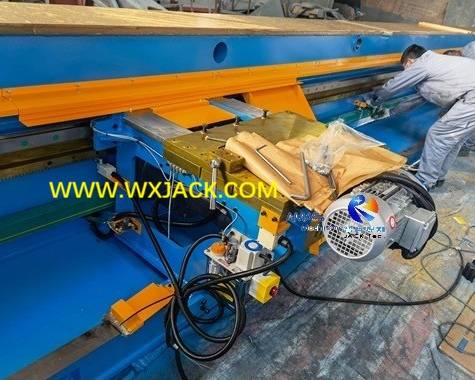

Внимание при эксплуатации кромкофрезерного станка (оборудование для снятия фасок с листового металла):

1. Управление углом фрезерования: Перед официальным запуском кромкофрезерного станка обязательно выполните точный наклон фрезерной головки для получения надлежащего конечного результата фаски либо путем ручной регулировки, либо путем управления действием привода двигателя с помощью кнопок управления фрезерным станком;
2. Установите правильную скорость фрезерования кромок. в зависимости от толщины стального листа, мощности фрезерной головки и требуемой фаски кромкофрезерного станка;
3. Подтвердите нормальное состояние кромкофрезерный станок, особенно его вращающиеся узлы и точки смазки;
4. Холостой ход фрезерной головки Торцевой фрезерный станок для проверки его состояния;
5. Далее приступаем к процессу скоса. в фрезерном станке для кромки пластин Wuxi JACK!

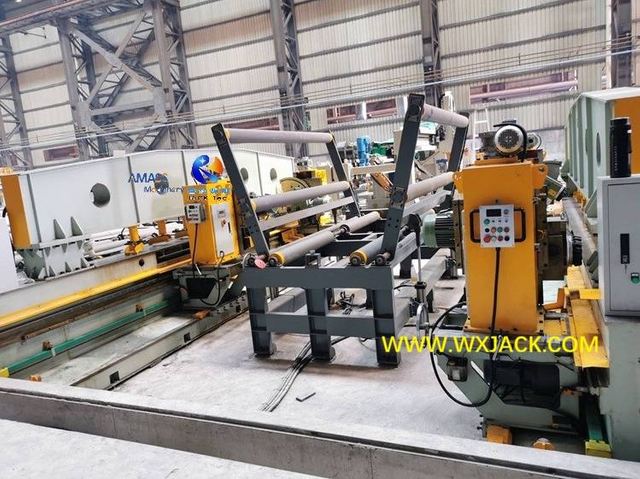

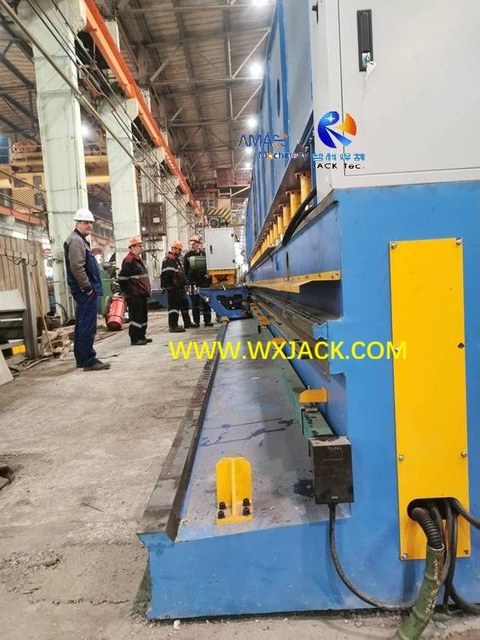

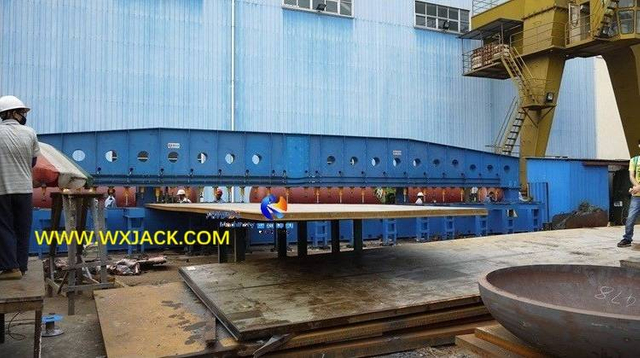

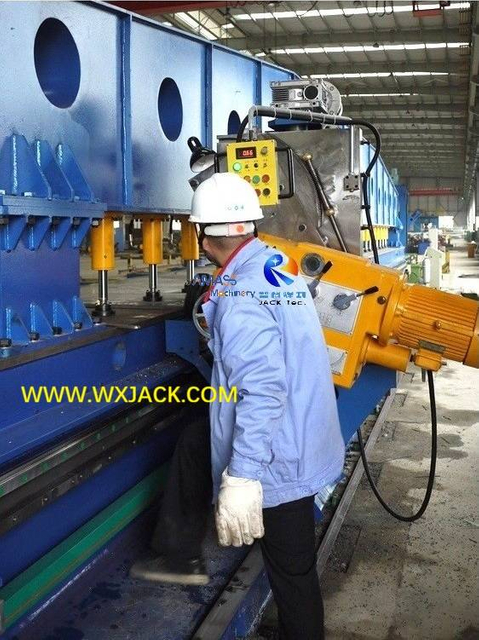

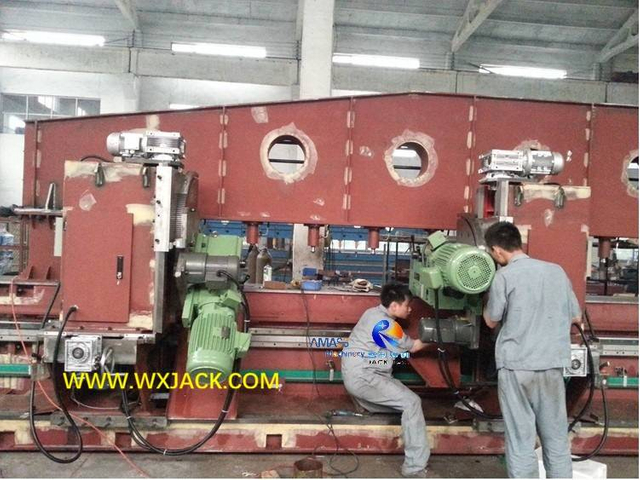

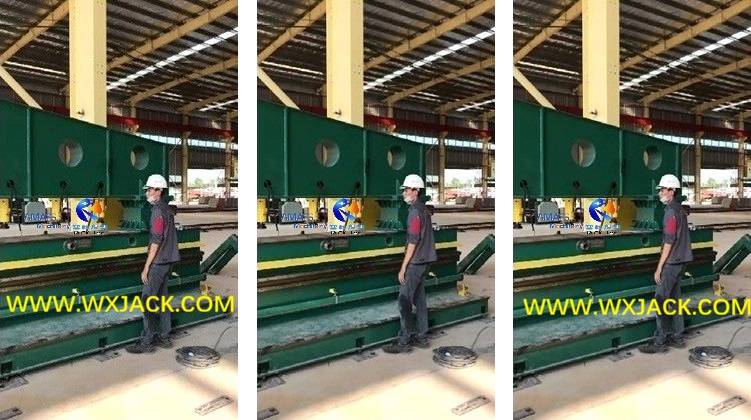

Применение и сопутствующее оборудование кромкофрезерного станка с двойной головкой и длинным ходом

1. Применение длинноходового фрезерного станка с двойной головкой:

Благодаря большому ходу фрезерования кромок эта линейка оборудования для снятия фасок листового металла является основным и незаменимым оборудованием в крупномасштабных проектах по обработке сырья больших размеров.Например: конструкция моста, стальная конструкция, резервуары для сжиженного нефтяного газа (сжиженный нефтяной газ), котел, сосуд под давлением и т. д.;


2. Применение кромкофрезерного станка с длинным ходом и двойной головкой:

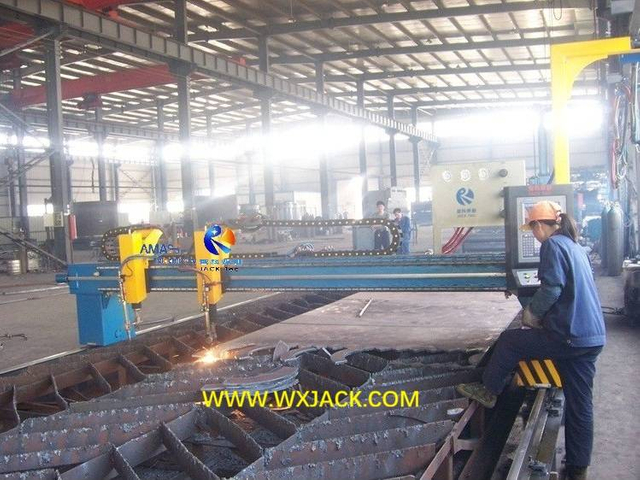

1) Оборудование, предшествующее фрезерному станку с кромкой пластины, Станок для резки полосовых пластин с ЧПУ;

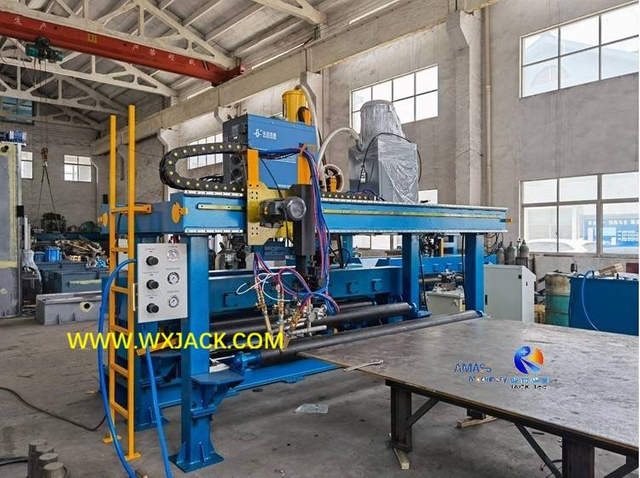

2) Оборудование, установленное после фрезерного станка для кромки пластины, Машина для стыковой сварки пластин;

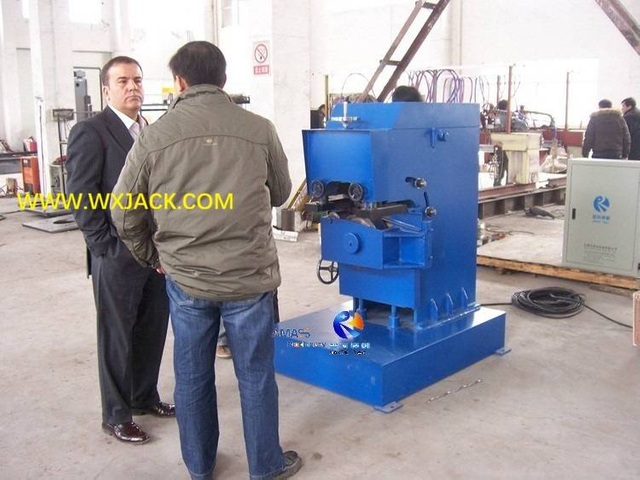

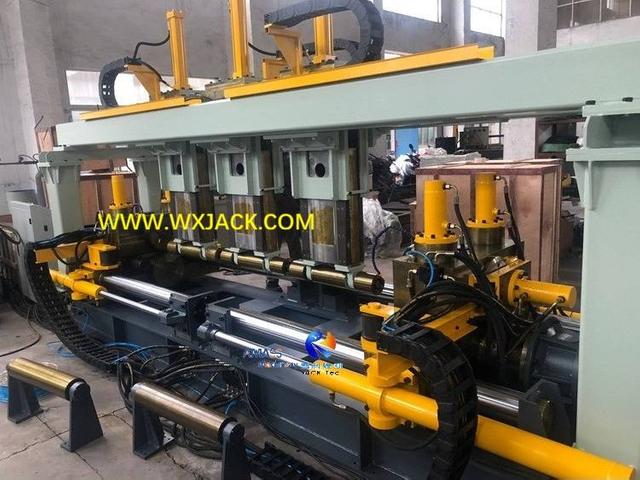

3) Оборудование с той же или аналогичной функцией, что и фрезерный станок для торцевых пластин, но с разными размерами и принципами работы: червячная фреза, станок трехпламенной резки с ЧПУ, фрезерный станок для кромки пластины с перемещением заготовки и станок для закругления кромок;

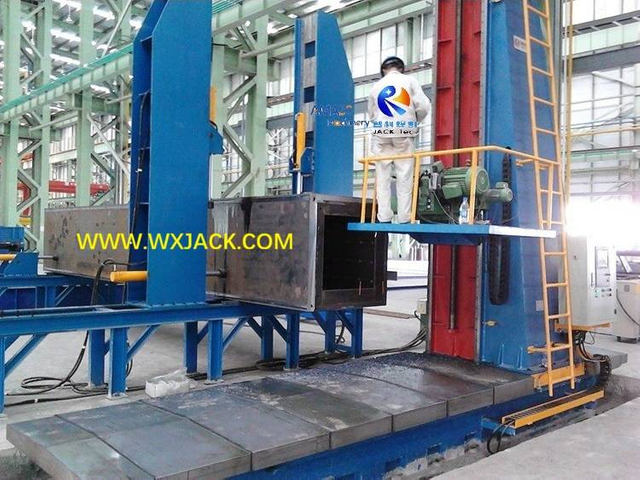

4) Оборудование для обработки готовой продукции по тому же технологическому маршруту, что и кромкофрезерный станок. Фрезерный станок для торцов балок, сварочный манипулятор, станок для резки труб с ЧПУ и т. д.

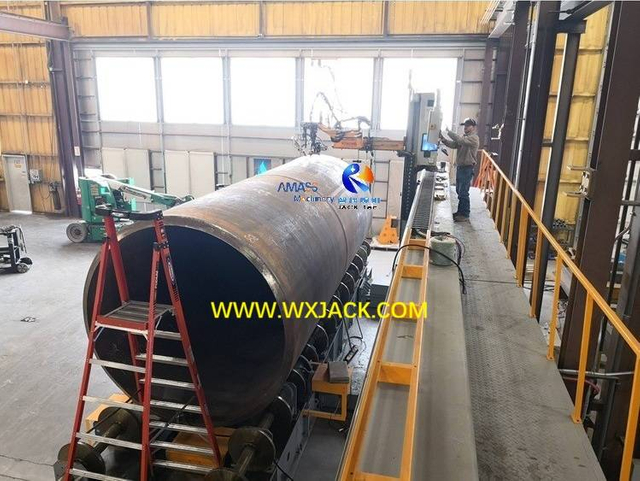

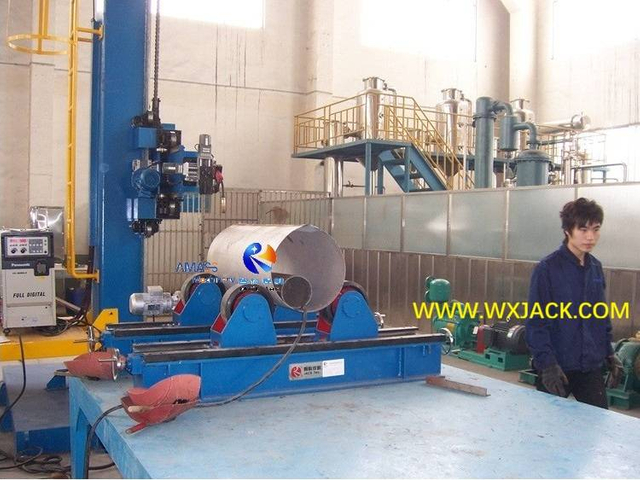

Фотографии сопутствующего оборудования с концевыми фрезерными станками показаны ниже:

01

02

03

Часто задаваемые вопросы о кромкофрезерном станке с двойной головкой

  • Q Что такое отношения между Wuxi Jack Technology Co., Ltd и Wuxi Amass Machinery Co., Ltd?

    A Уси Джек был основан в начале 2009 года, специализирующихся на дизайне и производстве. Wuxi Amass - это компания, специализирующаяся на продаже продуктов Джеки и других товаров за рубежом.
  • Q Какой ваш термин обслуживания?

    A 1) У нас есть 1-летняя гарантия бесплатно для всех наших продуктов с даты принятия продуктов заказчиком;
    2) Мы продолжаем дать нашим клиентом лучшего обслуживания по истечении гарантийного периода с
    лучшая цена;
    3) Мы предоставляем нашим запасным частям клиента с лучшей ценой;
    4) После получения информации от клиента наше время ответа находится в течение 2 часов для
    Китайские клиенты материковой части, и в течение 1 дня самый длинный (в зависимости от часового пояса)
    для зарубежных клиентов;
    5) Мы предоставляем услуги, охватывающую монтаж, ввод в эксплуатацию и обучение для нашей продукции;
    6) Мы даем консультацию нашим клиентам по всем техническим вопросам
  • Q У вас есть зарубежный филиал или офис продажи?

    A В настоящее время нет. Но у нас есть долгосрочный партнер более 10 лет в России и Центральной Азии, где у нас очень широкая клиентская база. (Это местные компании, которые распространяют и помогают служить нашу продукцию)
    Чтобы иметь информацию о наших продуктах, пожалуйста, используйте контактный путь, перечисленный выше. Мы дадим вам отзывы в течение 24 часов после получения расследования от вас.
  • Q У вас есть прайс-лист вашей продукции?

    A Поскольку наши продукты инженерно-инженерной на заказ, у нас нет прайс-листа в настоящее время. Для получения подробной информации нашей продукции вы можете перейти к продуктам этого сайта для просмотра; И вы можете скачать из загрузки по информации этого веб-сайта.
    Если у вас есть любой запрос на нашу продукцию, пожалуйста, свяжитесь с нами по вашему удобству.
  • Q Какова услуга сферы вашей компании (продукты, его приложение и бизнес-режим)?

    A Дизайн и производство и продать (включая послепродажное обслуживание) ниже машины и оборудования:
    Металлическая пластина / труба / пучок сварки / срез / обрабатывающее оборудование;

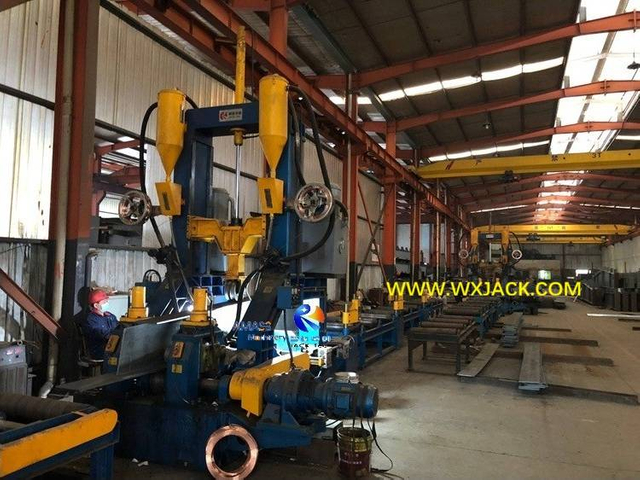

    Сборка двутавровой балки Сварочная прямая интегральная машина;
    Машина для соединения тарелки;
    Фрезерный станок для торца луча;
    Двутавровая балка Производство Производство (в том числе сборка машины, поглощенная дуговая сварочная машина, выпрямляющая машина, стальной конвейер);
    Машина для резки пересечения трубы с ЧПУ;
    Плазмена с ЧПУ / полосой пламя / плазменный станок;
    Линия производства Коробчатая балка (в том числе сборка машины), электромашина для сварочной машины электробанки, погружной дуговой сварочный аппарат, фрезерный станок для торца луча);
    Производственная линия T Луч (включая сборка машины, погружной дуговой сварочной машины / сварочный аппарат CO2);
    Сварка поворота;
    Сварочный манипулятор;
    Позиционер сварки;
    Различные специализированные сварочные машины

    Эти оборудование широко используются в промышленности стальной конструкции, здания судна, строительство моста, сосуда под давлением, нефтехимической и т. Д.

Другие серии продуктов, которыми мы владеем, помимо кромкофрезерного станка

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0
A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Блоги кромкофрезерных станков

Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
