1. Значение и область применения машины для правки фланцев двутавровой балки

Важность и область применения машины для правки фланцев двутавровой балки

1. Почему нам нужна машина для правки фланцев двутавровой балки:



1) В процессе сварки двутавровых балок фланцы обычно деформируются после сварки из-за подводимого тепла;
2) При прохождении через машину для правки полки двутавровой балки фланцы сварной двутавровой балки сплющиваются, и весь кусок двутавровой балки может быть снят с линии производства двутавровой балки в качестве готового продукта для использования в стальной конструкции;



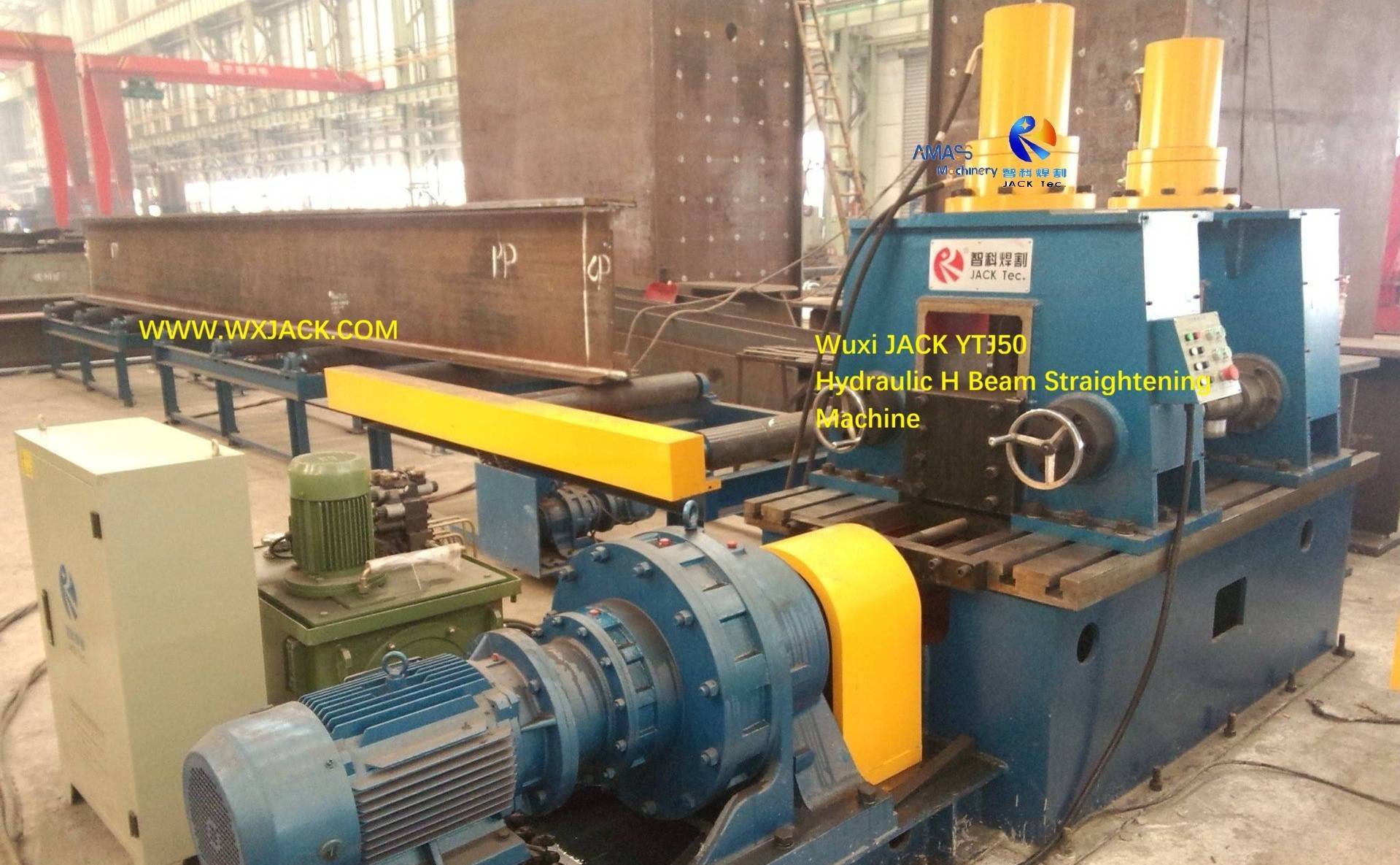

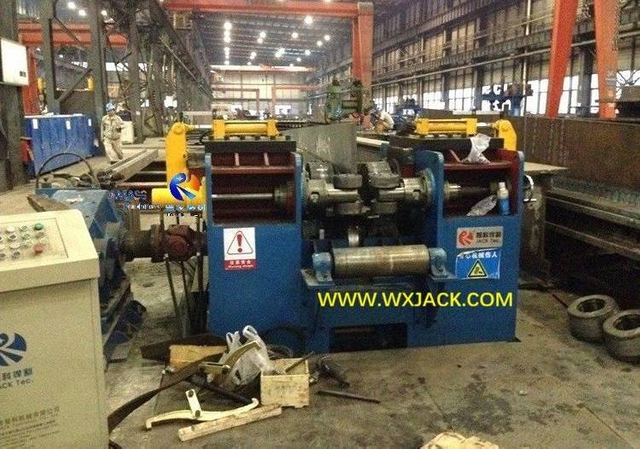

Гидравлический станок для правки фланцев двутавровой балки Wuxi JACK YTJ-40 в работе:

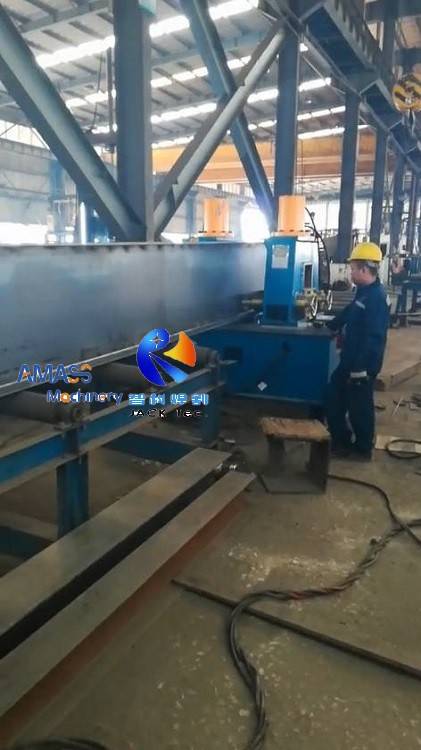

Рис. 1. Машина для правки полки двутавровой балки YTJ-40

3) Принимая на себя 70% ~ 80% случаев применения Машина для правки двутавровых балок, станок для правки фланцев двутавровых балок является продуктом №1 в своей категории оборудования.



2. Объем и рабочая мощность станка для правки фланцев двутавровой балки:


1) В зависимости от положения двутавровой балки во время правки станки для правки фланцев двутавровых балок можно разделить на две основные группы: машины для правки вертикальных двутавровых балок и машины для правки горизонтальных двутавровых балок;
2) Из них Вертикальная машина для правки двутавровых балок занимает более 90% от общей доли.На приведенном выше рисунке показано, как выглядит машина для правки вертикальных двутавровых балок;



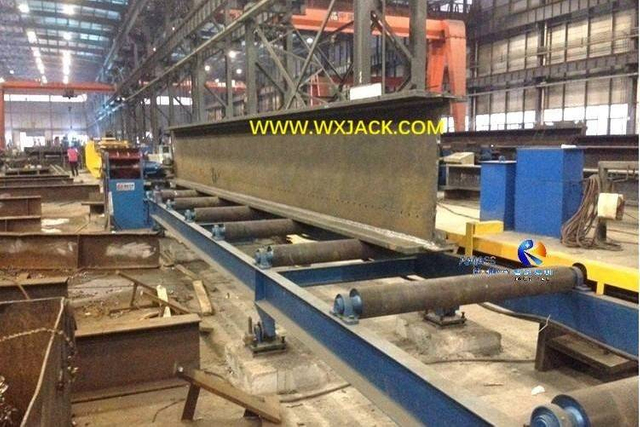

Вертикальное положение двутавровой балки при работе машины для правки вертикальной двутавровой балки:



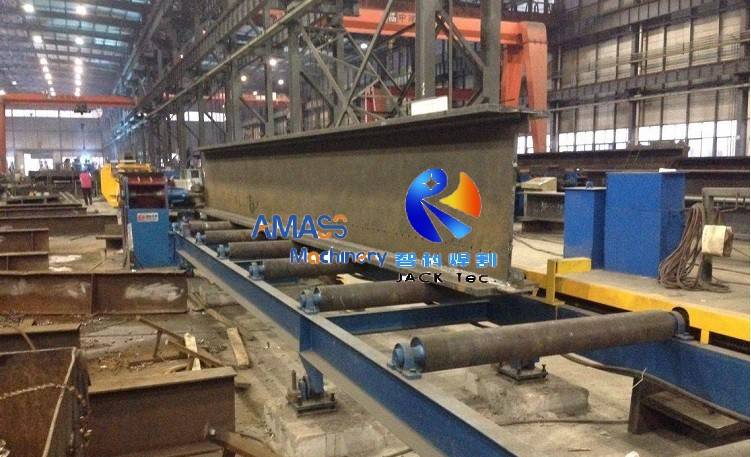

Рис. 2. Станок для правки вертикальных двутавровых балок 4 - YTJ60 微信图片_20210624180517



3) Станок для правки вертикальных двутавровых балок имеет 2 ветви механического привода и гидравлический привод:

а) Станок для правки фланцев двутавровой балки с механическим приводом подходит для обычная спецификация сварки двутавровой балки.Он может выпрямлять углеродистую сталь Q235-A (прочность на растяжение 370 ~ 510 МПа) в диапазоне толщин от 6 до 40 мм;
б) Гидравлический привод Тяжелые условия Машина для правки полки двутавровой балки.Его макс.выпрямляющая способность - углеродистая сталь Q345-A (прочность на растяжение 510 ~ 600 МПа) в диапазоне толщин от 6 до 80 мм.
4) В целом, всегда есть наиболее подходящая конструкция и модель станка для правки фланцев двутавровой балки, подходящие для выбора клиента.;
5) Кроме того, есть еще один вид Машина для продольной правки двутавровых балок для правки по всей длине свариваемой двутавровой балки;

6) Для быстрого понимания, пожалуйста, проверьте 'Обзор станка для правки полки двутавровой балки Wuxi JACK'.

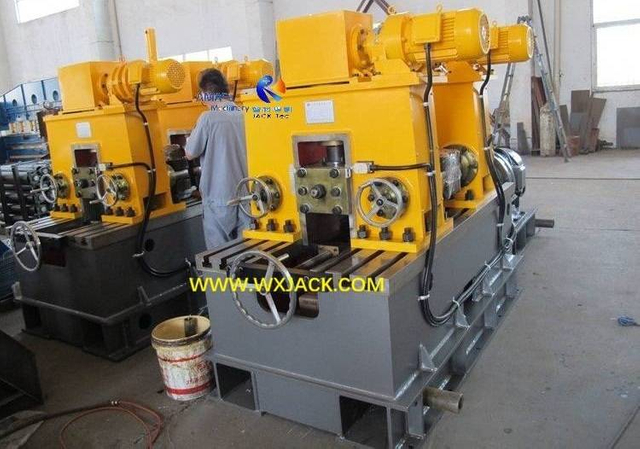

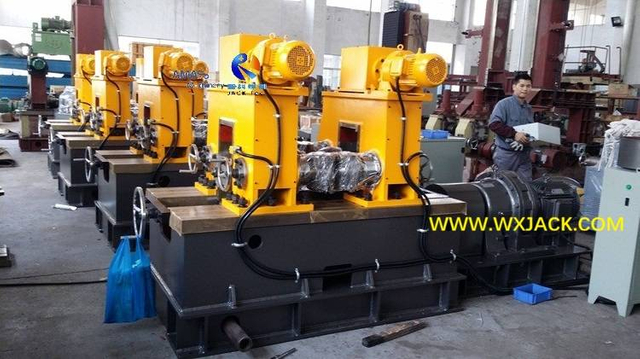

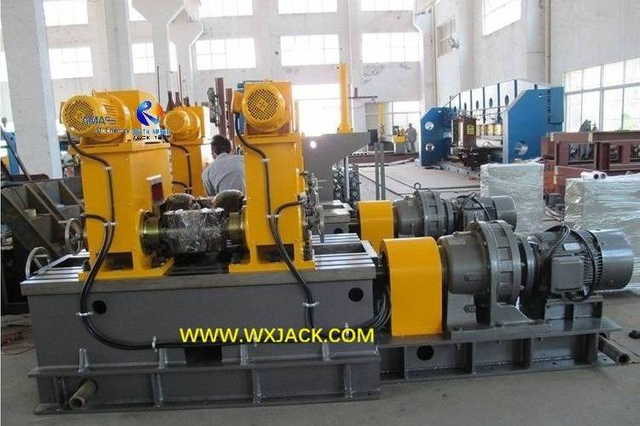

Различные типы и модели станков для правки полки двутавровой балки, поставленные компанией Wuxi JACK

Цепочка создания стоимости станка для правки полок двутавровых балок

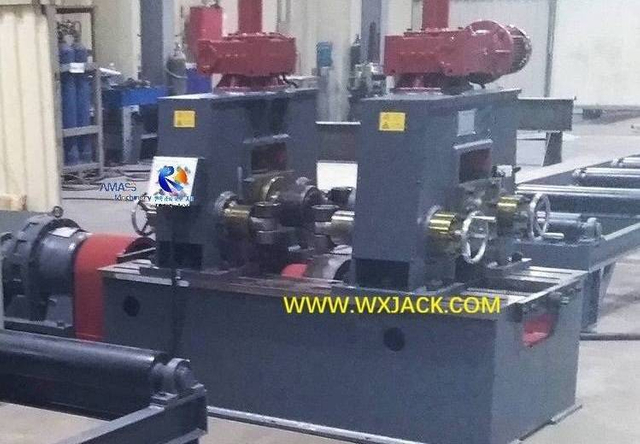

1 H Beam Flange Straightening Machine 1- 20130925_143209
2 H Beam Straightening Machine 2- 20131013_111113
3 H Beam Straightening Machine 4- 20131013_111216
4 H Beam Flange Straightening Machine 7- 20131013_111303

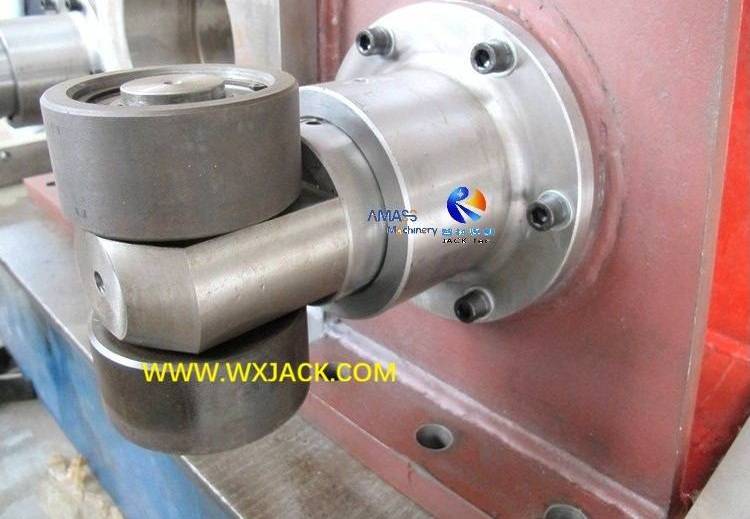

5 H Beam Flange Straightening Machine 8- IMG_0107
6 H Beam Flange Straightening Machine 9- 20131228_095325
7 H Beam Straightening Machine 9- IMG_0108
8 H Beam Straightening Machine 14- 微信图片_20210703102615

Как правильно выбрать модель станка для правки фланцев двутавровой балки

1. Имея так много вариантов, правильный выбор машины для правки фланцев двутавровой балки должен соответствовать 3 условиям:


1) Способность к выпрямлениюg произведена двутавровая балка;
2) Разумная эффективность выпрямления это соответствует спросу на ожидаемый объем производства;
3) Разумный бюджет покупки машины для правки фланцев двутавровой балки;





2. Последовательность рассмотрения правильной модели станка для правки полки двутавровой балки:

1) Выпрямляющая способность Все модели станков для правки фланцев двутавровых балок можно свести в таблицу ниже:

Модель Применимый материал Максимум.Толщина
HYJ40/HYJ800 Механическая вертикальная машина для правки двутавровых балок Q235, предел прочности при растяжении 370~510 МПа 40 мм
YTJ40/ 50/ 60/ 80 Гидравлический вертикальный станок для правки двутавровых балок Q345, предел прочности при растяжении 510~600 МПа 40/ 50 /60 /80 мм
WJ25/40 Горизонтальная машина для правки двутавровых балок Q235, предел прочности при растяжении 370~510 МПа 25/ 40 мм

2) Повышение производительности: Все типы станков для правки фланцев двутавровых балок работают с постоянной скоростью, с некоторыми характеристиками 6300/9000/17000 мм/мин.в зависимости от конкретной модели.Соответственно, машина для сборки двутавровых балок и машина для сварки двутавровых балок работают со скоростью 240~2400 мм/мин.Таким образом, машина для правки фланцев двутавровых балок не является нижней частью технологического потока производственной линии двутавровых балок;
3) Цена машины: по этой причине горизонтальная машина для правки двутавровых балок не является предпочтительным выбором.Хотя скорость выпрямления у него в 2 раза больше, чем у станка для правки вертикальных двутавровых балок.

Принцип правки вертикальной машины для правки полки двутавровой балки

Независимо от механического или гидравлического привода, принцип правки вертикальной машины для правки фланцев двутавровой балки можно проиллюстрировать с помощью следующих 4 очень похожих эскизов:
1. 1ул. эскиз дает ту же основную теорию, которая применяется во всех моделях машины для правки вертикальных двутавровых балок.: Три точки подвергаются силовому воздействию.Нижний ролик больше, чем 2 верхних ролика.Он просто вращается, выступая в качестве трансмиссии перед H Beam;Нисходящий ход 2 частей верхних роликов создает достаточную силу сжатия, выпрямляя полку двутавровой балки;
2. 2й эскиз дает иллюстрацию того, откуда берется сила выпрямления в Вертикальная машина для правки двутавровых балок с механическим приводом серии HYJ: 2 комплекта двигателей переменного тока 1,5 кВт;
3. 3рд эскиз дает обозначение источника питания для выпрямления в среднем режиме Гидравлический привод YTJ-40/50 Вертикальная машина для правки двутавровых балок: 2 шт. изготовленных на заказ масляных цилиндров;
4. 4й эскиз находится на тяжелой работе YTJ-60/80 Гидравлическая машина для правки фланцев двутавровых балок: Из-за чрезмерно большой силы выпрямления необходимо поменять местами верхние и нижние ролики.Нижний ролик подпирает привод масляного цилиндра.



Принцип работы станка для правки полки вертикальной двутавровой балки

Продолжая предыдущий раздел, в механических и гидравлических машинах для правки двутавровых балок принцип правки реализуется следующим образом:


1. Фото №1: Правильная ячейка во всех типах вертикальных правильных машин для двутавровых балок:

1) Ролик «1» соответствует нижнему ролику, а ролики «2/3» соответствуют 2 частям верхних роликов, о которых говорилось выше;
2) Ролики «4/5/6/7» предназначены для поддержки и удержания вертикальной стенки двутавровой балки во время работы станка для правки полки двутавровой балки;
3) Такое расположение правильных и опорных роликов справедливо как для механических, так и для гидравлических вертикальных правильных машин для двутавровых балок;


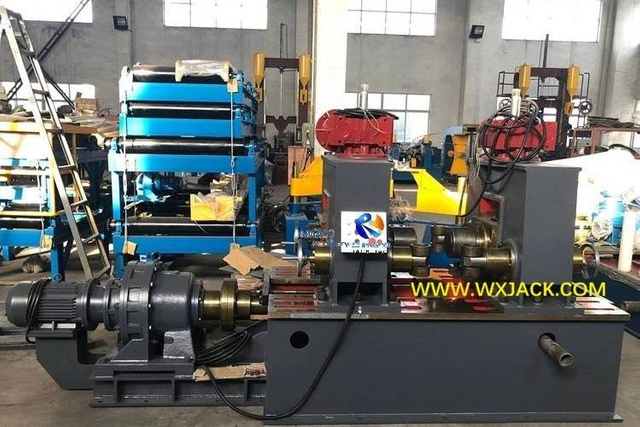

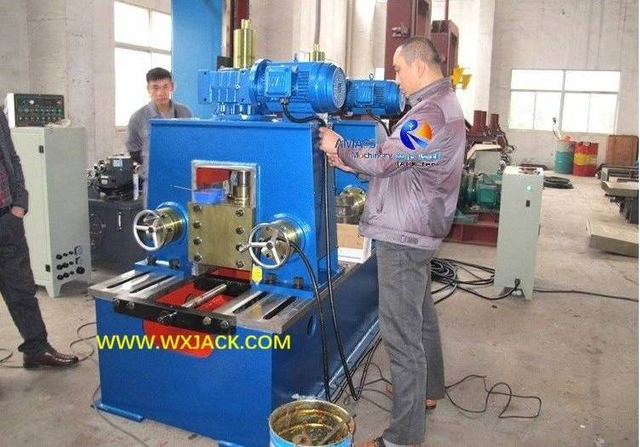

2. №2 Фото: Управление роликами в механической вертикальной машине для правки двутавровых балок:

1) В механической вертикальной машине для правки полки двутавровой балки расстояние между двумя парами роликов слева и справа регулируется вручную путем поворота маховика;
2) Соответственно, 2 части коробок валов скользят по прорезному столу машины для правки вертикальных двутавровых балок;
3) Давление вниз двух частей верхних правильных роликов, которое является наиболее важным параметром управления процессом в станке для правки фланцев двутавровой балки, приводится в действие двигателем переменного тока мощностью 1,5 кВт;
4) Имеются измерительные ролики для отображения фактического положения пролета роликов, а также хода правильных роликов вниз;


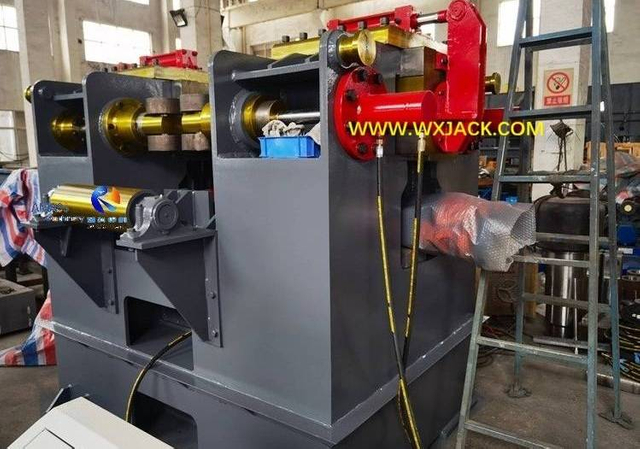

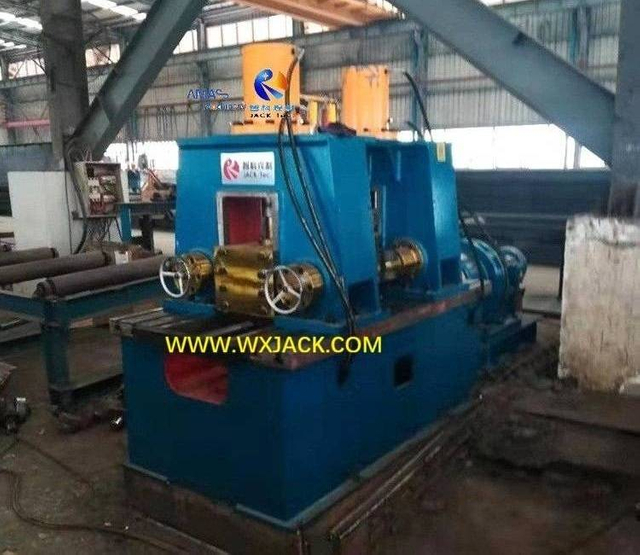

3. №3 Фото: Управление роликами в гидравлической вертикальной машине для правки двутавровых балок YTJ40/50:

1) Расстояние между двумя парами роликов также регулируется вручную с помощью маховика;
2) Прижимное движение двух частей верхнего правильного ролика вниз приводится в действие вертикально установленными масляными цилиндрами;


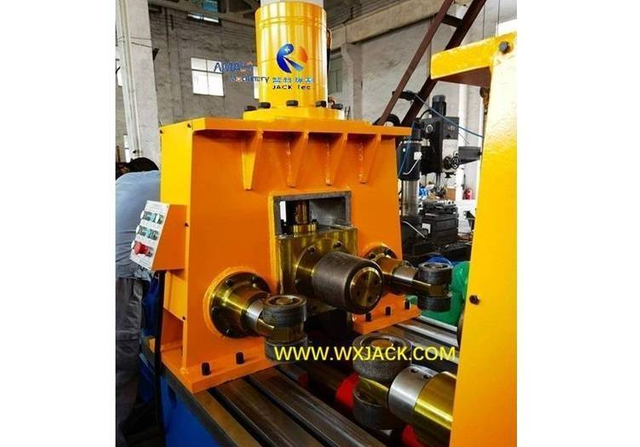

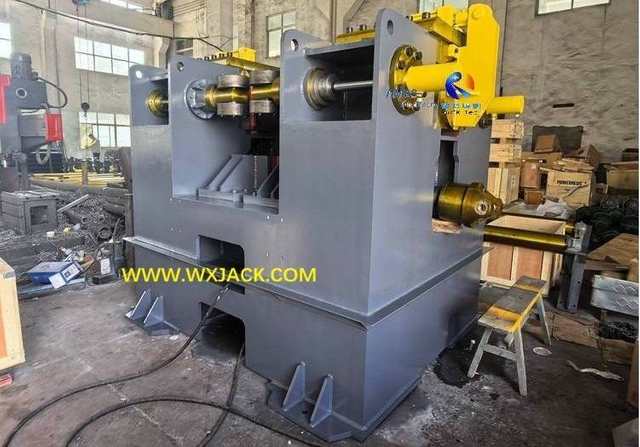

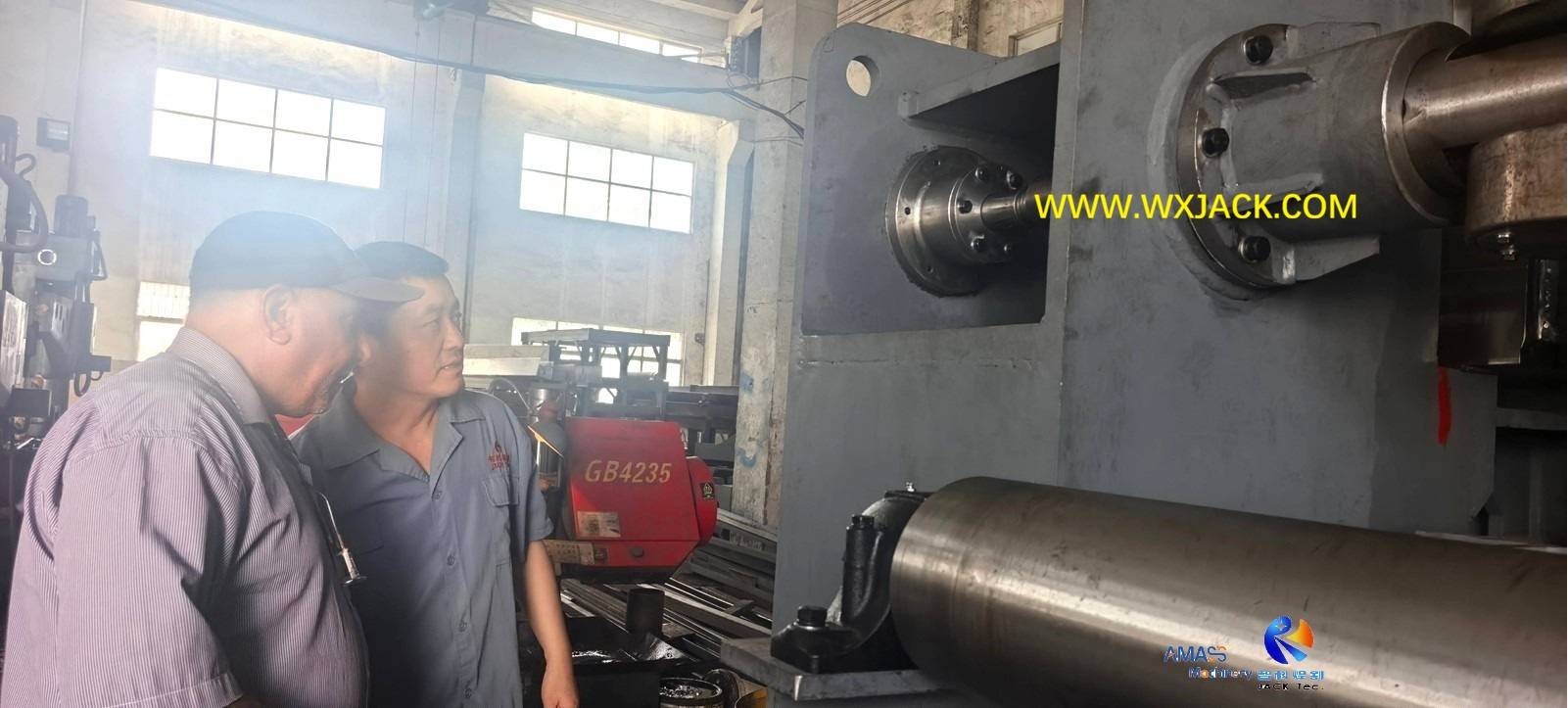

4. №4 Фото: Управление роликами в гидравлической вертикальной машине для правки двутавровых балок YTJ60/80:

1) Верхнее прижимное движение нижнего правильного ролика приводится в действие масляным цилиндром;
2) 2 части верхнего правильного ролика остаются неподвижными, только вращаясь;
3) Расстояние между левым и правым роликами регулируется масляными цилиндрами.Это уникальная конфигурация гидравлической вертикальной машины для правки двутавровых балок YTJ-60/80.



Ввод в эксплуатацию машины для правки полки двутавровой балки Wuxi JACK

В качестве примера мы возьмем вертикальную машину для правки двутавровых балок HYJ-800:



1. Схема машины для правки полки двутавровой балки на месте:

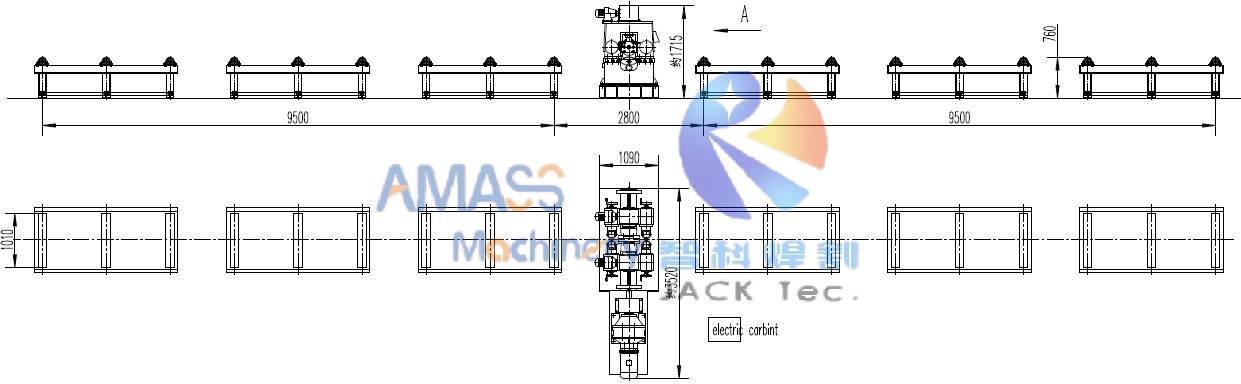

Вертикальный вид на дизайнерскую печать станка для правки фланцев двутавровой балки:

Машина для правки фланцев двутавровой балки HYJ-800 Конвейер

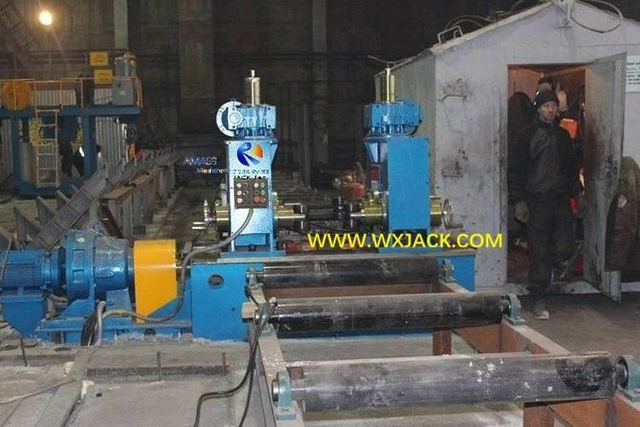

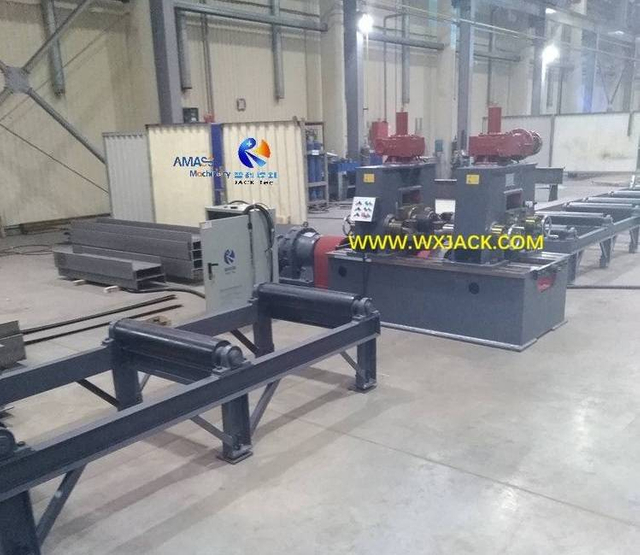

Изображение вертикальной машины для правки двутавровых балок HYJ800 на месте:

Станок для правки полки двутавровой балки IMG_20210423_124203


2. Основная рама машины для правки вертикальных двутавровых балок:



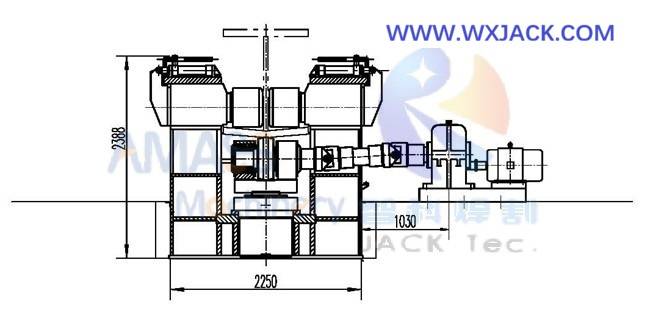

Вид спереди на основную раму на чертеже станка для правки полки двутавровой балки:
Станок для правки 3-х двутавровых балок HYJ-800

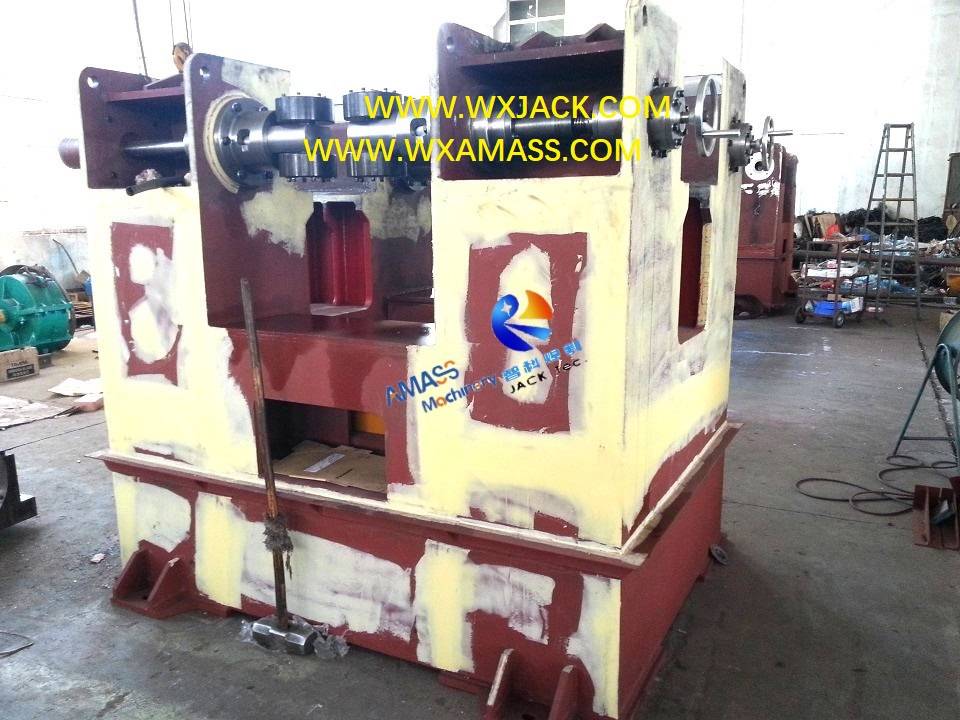

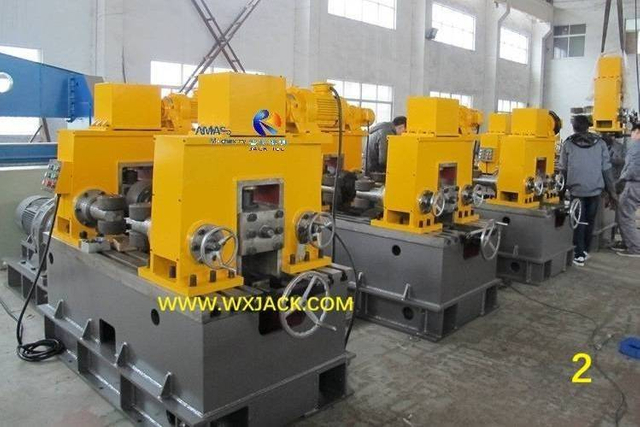

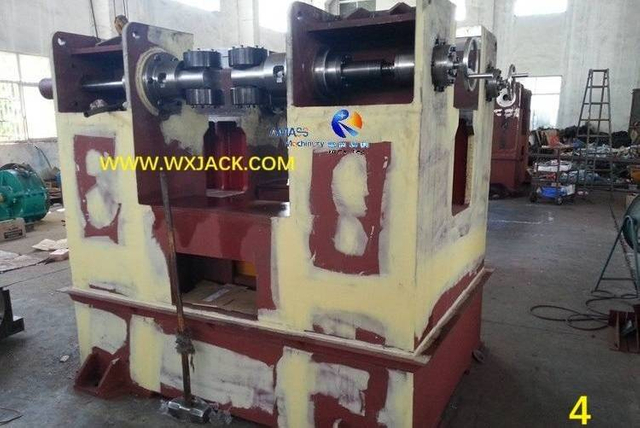

Физические фотографии основной рамы вертикальной машины для правки двутавровых балок, сделанные в мастерской Wuxi JACK:

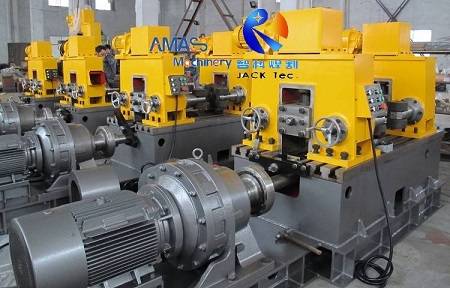

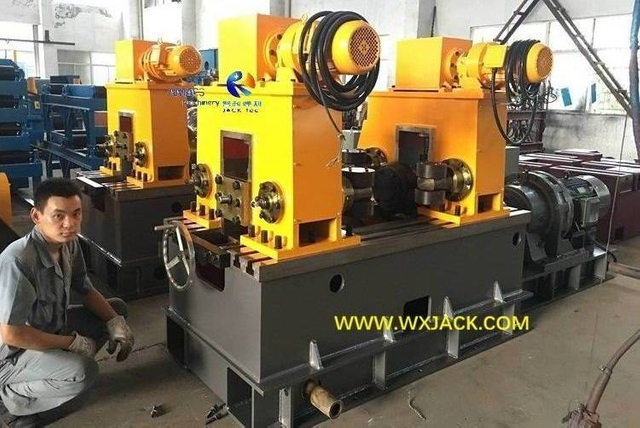

4 Механическая машина для правки двутавровых балок 14- IMG_2241 Станок для правки полки двутавровой балки 11- IMG_1485

Как видно из приведенного выше принта и фотографий, Уровень рабочей высоты HYJ800 подходит для взрослого главного оператора.Это относится ко всем типам и моделям вертикальной машины для правки двутавровых балок Wuxi JACK..

3. Эксплуатация станка для правки полки двутавровой балки:

1) Как видно из 1ул. и 2й фото, работа Машина для правки фланцев двутавровой балки относительно прост;

2) Левый и правый верхний правильные ролики можно регулировать вместе или по отдельности;

3) Управление процессом правки в вертикальной машине для правки двутавровых балок в основном сосредоточено на физической модуляции двух точек:

a) Размах 2 роликов верхнего положения, подходящих для полки двутавровой балки разной ширины;
b) ход вниз двух роликов верхнего положения в зависимости от толщины и деформации полки;
4) Эти две регулировки можно проверить с помощью измерительных линеек, пожалуйста, проверьте 3рд Фото;
5) Чтобы выпрямить деформацию полки сварной двутавровой балки, двутавровая балка должна пройти через вертикальную машину для правки фланцев двутавровой балки 2 раза.


4. Эмпирические данные машины для правки полки двутавровой балки:

1) Во всех моделях станков для правки вертикальных двутавровых балок существует взаимосвязь между толщиной и шириной полки, доступной для правки, которую мы приводим в руководстве по каждой модели;
2) Например, ниже приведены эмпирические данные для механической вертикальной машины для правки двутавровых балок HYJ-800:
Толщина фланца (мм) ~ 20 20 ~ 30 30 ~ 35 35 ~ 40
Ширина фланца (мм) 200 ~ 800 350 ~ 800 550 ~ 800 650 ~ 800

Рабочие видеоролики вертикальной машины для правки двутавровых балок Wuxi JACK

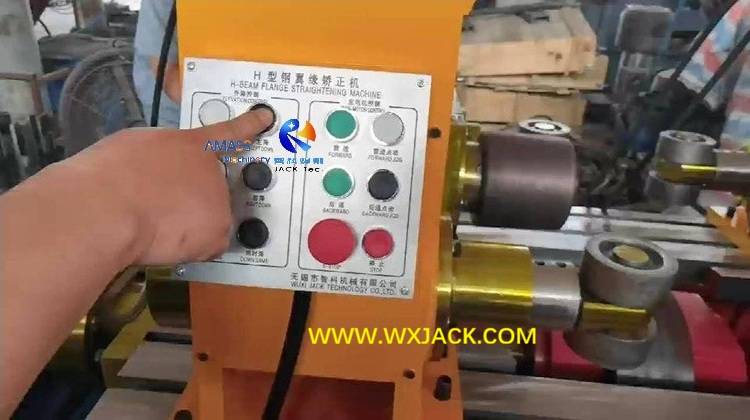

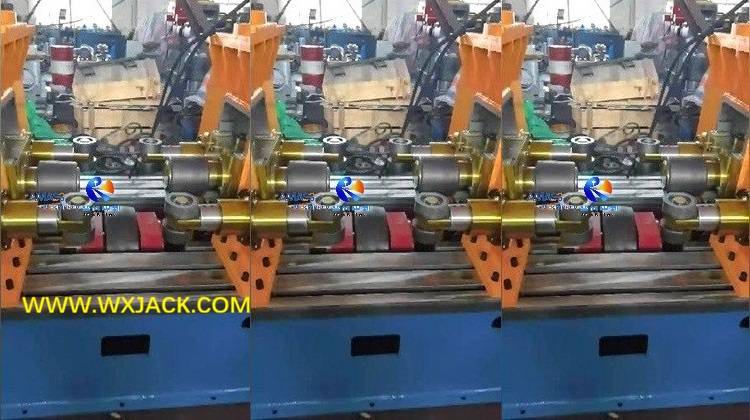

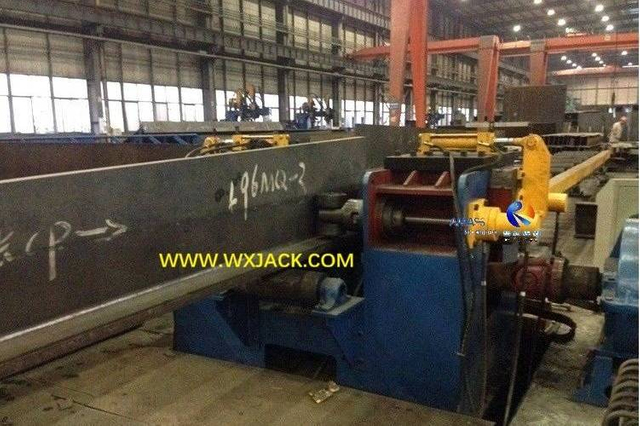

Набор Уси ДЖЕК YTJ-50 Гидравлическая машина для правки фланцев двутавровой балки в работе

Параметры станка для правки полки двутавровой балки Wuxi JACK

Панель навигации на "Параметры станка для правки полок двутавровых балок"

1. Механическая вертикальная машина для правки двутавровых балок HYJ

Подробнее >>

HYJ40 и HYJ800 Механического типа являются наиболее популярными моделями станков для правки фланцев двутавровых балок.



Технические параметры механической вертикальной машины для правки двутавровых балок HYJ:

Модель механической вертикальной
машины для правки двутавровых балок
ХИДЖ40/ ХИДЖ800
Источник питания для выпрямления 2 х 1,5 кВт

Применимый материал

Q235, предел прочности при растяжении 370~510 МПа

Толщина фланца (s)

6 ~ 40 мм

Ширина фланца (б)

200 ~ 800 мм

Толщина полотна (а)

≤40 мм

Высота полотна (ч) 200 ~ 1500 мм
Длина двутавровой балки 4000 ~ 12000 мм
Выпрямить скорость ≈9000/17000 мм/мин.
Мощность главного двигателя 7,5/ 22 кВт

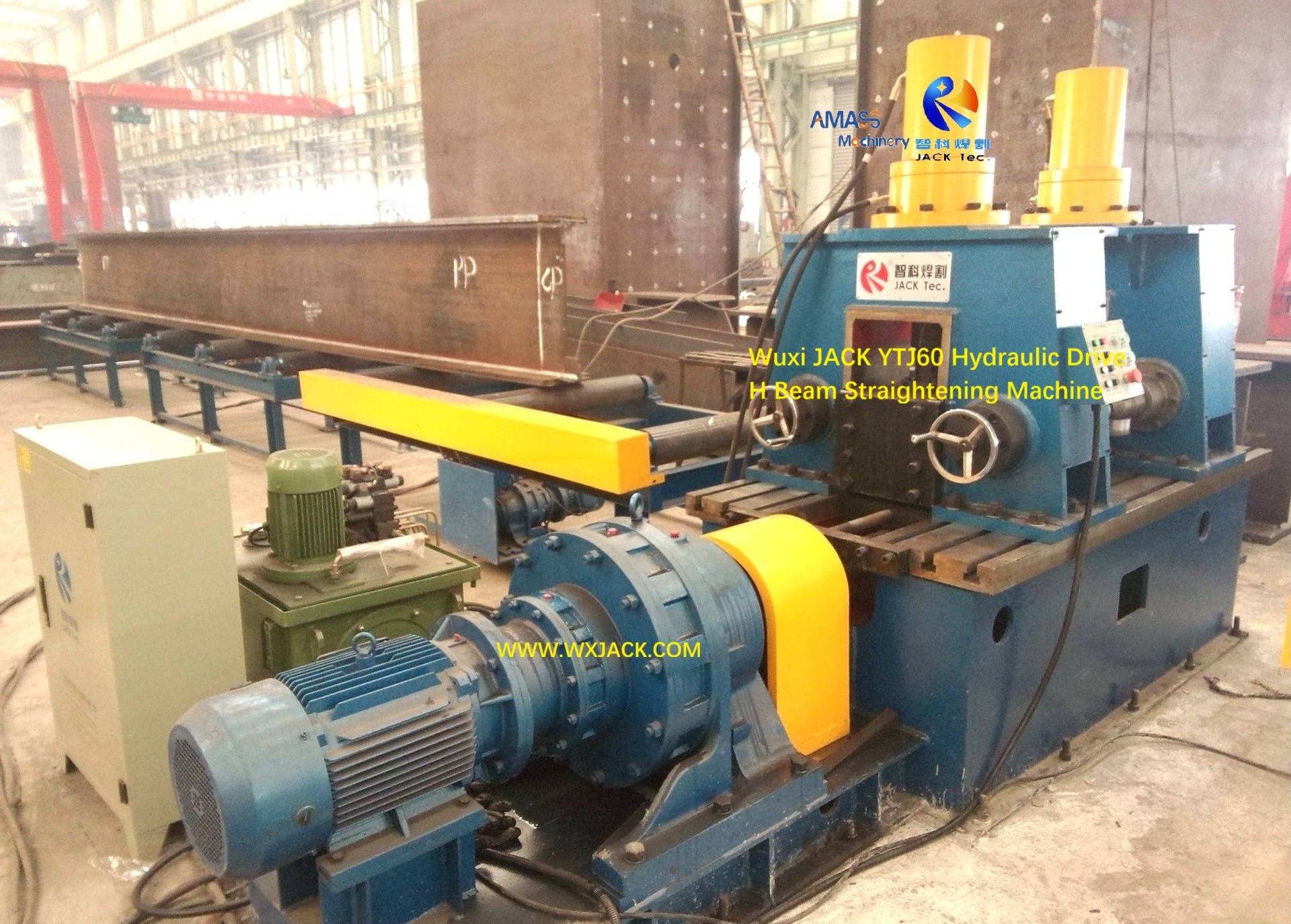

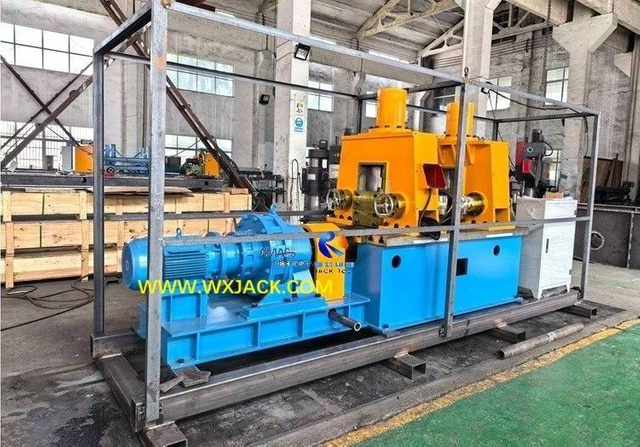

2. Гидравлический станок для правки двутавровых балок YTJ.

Подробнее >>

Когда механический тип не может удовлетворить спрос клиентов, YTJ-40 , YTJ-50 , YTJ-60 и YTJ-80 гидравлические вертикальные машины для правки двутавровых балок являются моделями с возрастающей производительностью.




Технические параметры гидравлической вертикальной машины для правки фланцев двутавровых балок YTJ:

Модели гидравлических вертикальных
станков для правки двутавровых балок
YTJ40/ YRJ50/ YTJ60/ YTJ80

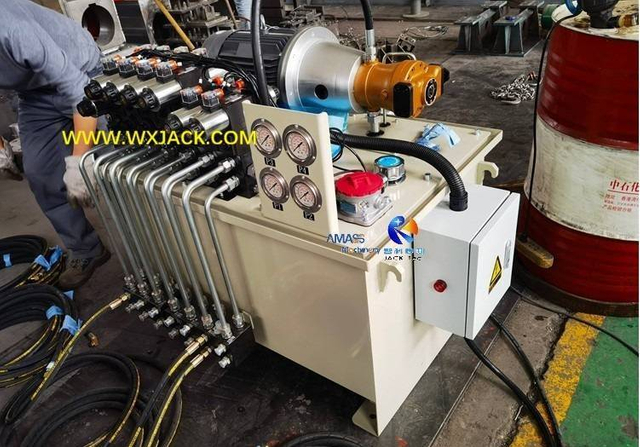

Источник питания для выпрямления Гидравлическая насосная станция
Материал двутавровой балки Прочность на растяжение 510~600 МПа
Толщина полки двутавровой балки (s) 6 ~ 40/ 50/ 60/ 80 мм
Ширина фланца (б) YTJ40/50/60: 200 ~ 800 мм;
YTJ80: 300 ~ 1200 мм
Толщина полотна (а) ≤40/50/60/60 мм
Высота полотна (ч) YTJ40/50/60:
≈ 9000 мм/мин.;
YTJ80: ≈ 6300 мм/мин.
Скорость выпрямления YTJ40/50/60: 200 ~ 1500 мм;
YTJ80: 500 ~ 2500 мм

3. Станок для правки горизонтальной двутавровой балки WJ

Подробнее >>

1. Станки для правки двутавровых балок WJ25 и WJ40 являются нишевыми продуктами.Его преимущество в 2-кратном увеличении эффективности выпрямления по сравнению с вертикальным типом;
2. Недостатком машины для правки горизонтальной двутавровой балки является то, что ее цена на 50% выше, чем у машины вертикального типа.





Технические параметры горизонтальной машины для правки двутавровых балок WJ:

Модель для правки горизонтальной двутавровой балки
машины
ВДЖ25/ ВДЖ40
Скорость выпрямления 6000 мм/мин.
Приводной двигатель выпрямления 7,5 кВт* 2 комплекта /
15 кВт* 2 комплекта
Крутящий момент привода выпрямления 5600Н.м.* 2 комплекта/
11000Н.м.* 2 комплекта
Гидравлическое давление 16 МПа
Тип роликового подъемника По двигателю и редуктору
Мощность гидравлической станции 7,5 кВт
Входная мощность рольганга 2,2 кВт * 2 комплекта
Выходная мощность рольганга 2,2 кВт * 2 комплекта

Применение и сопутствующее оборудование станка для правки фланцев двутавровых балок

1. Машина для правки полки двутавровой балки применяется только при сварке двутавровой балки:
2. В схеме типовой линии производства двутавровой балки предшествующим оборудованием является машина для сварки двутавровой балки , а оборудованием, следующим за ней, является фрезерный станок для торцевой поверхности балки ;

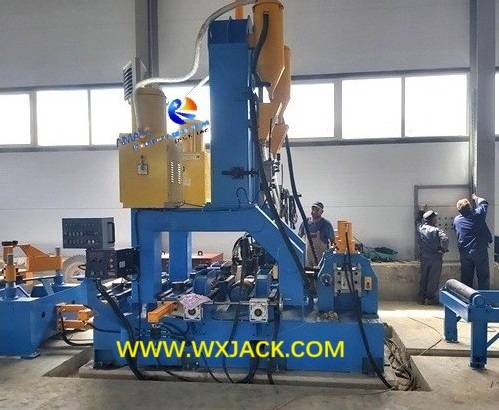

3 . Новое поколение станков для изготовления двутавровых балок включает в себя функции механической вертикальной машины для правки двутавровых балок, но работает в гораздо более медленном темпе, равном скорости сборки двутавровых балок и сварки двутавровых балок.

Другие продукты, которыми мы владеем, помимо станка для правки фланцев двутавровых балок
