1 Steel Structure Pipe BOX I H Beam End Face Milling Machine 7

Wuxi JACK Торцевой фрезерный станок для двутавровых балок, первый класс в отрасли!

Панель навигации на странице 'Фрезерный станок для обработки торцевых поверхностей двутавровых балок'

Использование и сильные стороны станка Wuxi JACK для торцевой фрезеровки двутавровых балок

1. Функция торцевого фрезерного станка двутавровой балки:

1) Фрезерный станок для торцевой поверхности двутавровой балки серии DX, другое название - фрезерный станок для торцевой балки двутавровой балки или станок для торцевой обработки двутавровой балки, является необходимым и важным оборудованием для завершение полировки торцевой поверхности на изготовленных заготовках стальных конструкций, таких как двутавровая балка, коробчатая балка, поперечная балка и т. д.;
2) Оснащенный контроллером ЧПУ, фрезерный станок для торцевых поверхностей двутавровых труб с ЧПУ может быть расширен для использования с трубами/трубами/резервуарами и рабочими частями с поперечным сечением любой специальной формы;


2. Типичные рабочие детали торцевого фрезерного станка двутавровой балки:

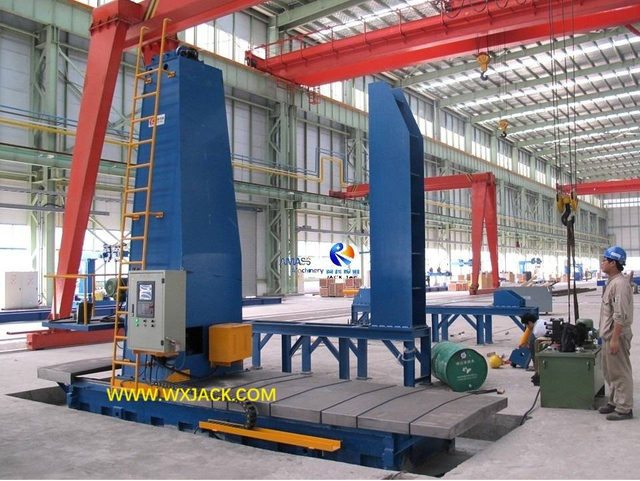

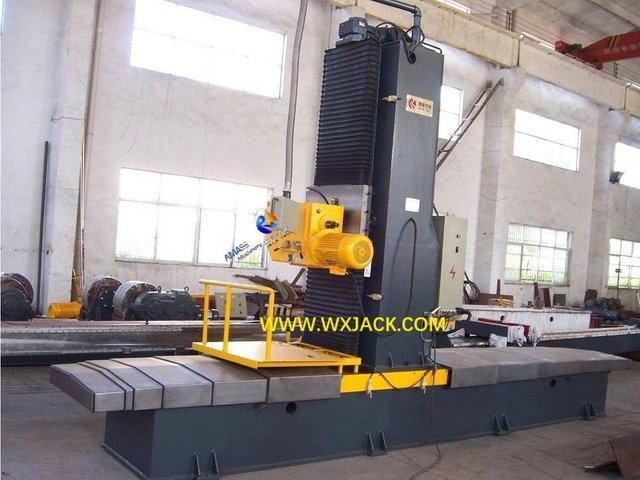

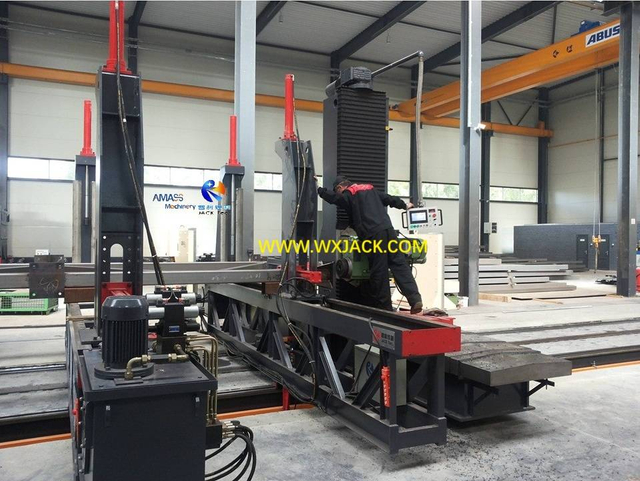

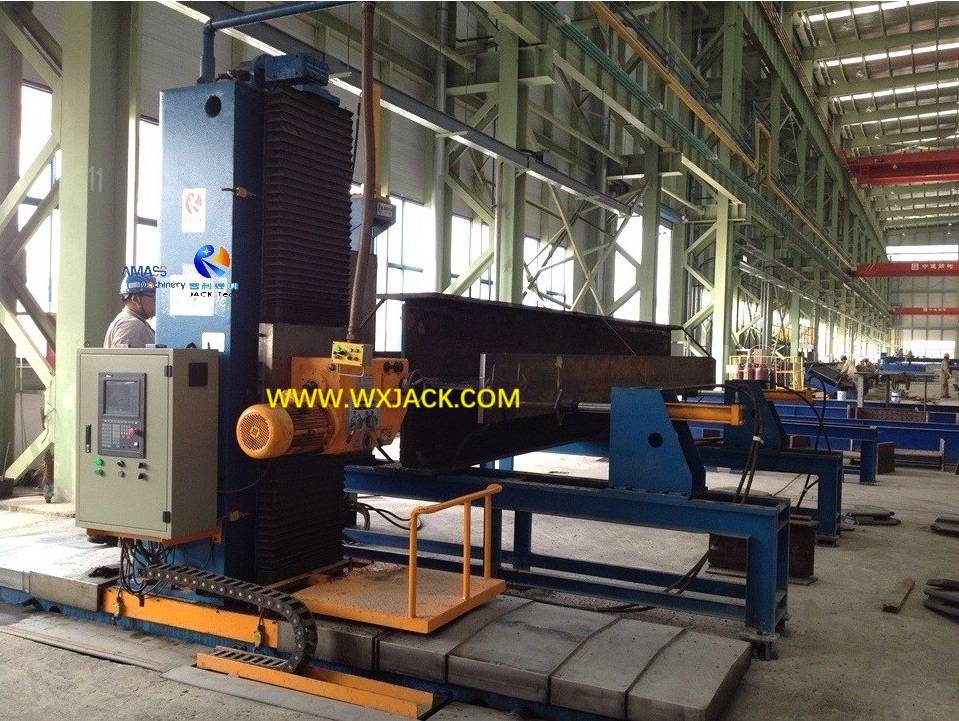

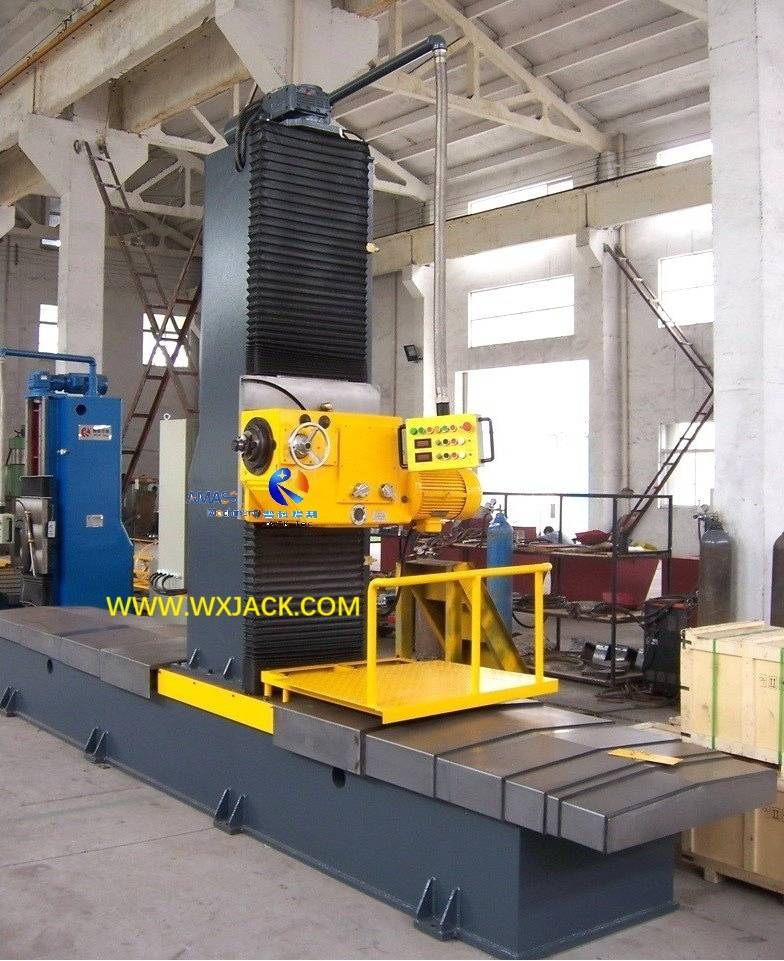

1) H-балка от Wuxi JACK Торцевой фрезерный станок H-балки: (Рисунок 1)

Рис. 1. Фрезерный станок для торцевой поверхности балки IH BOX IH для стальных труб 10

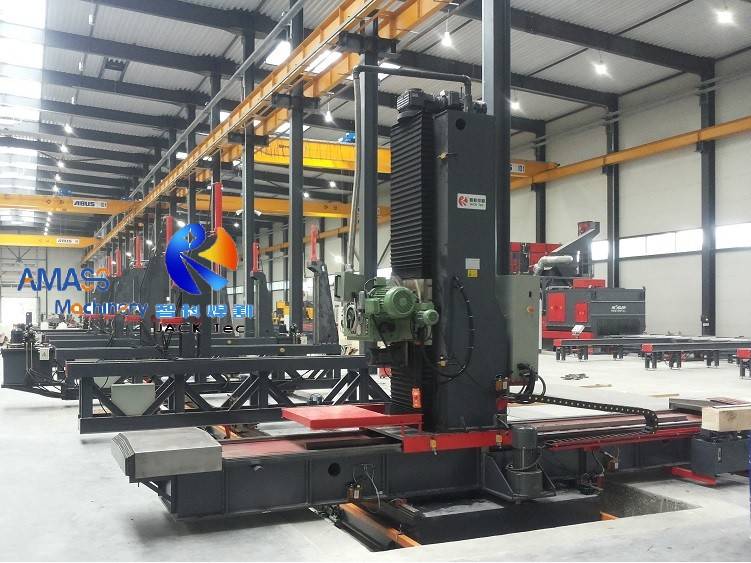

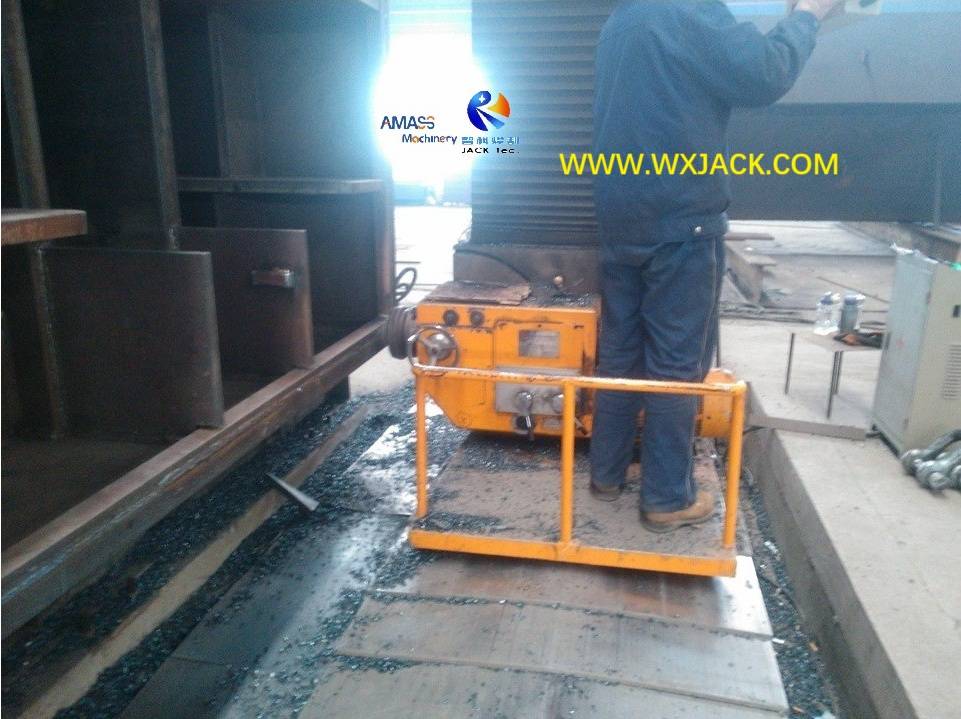

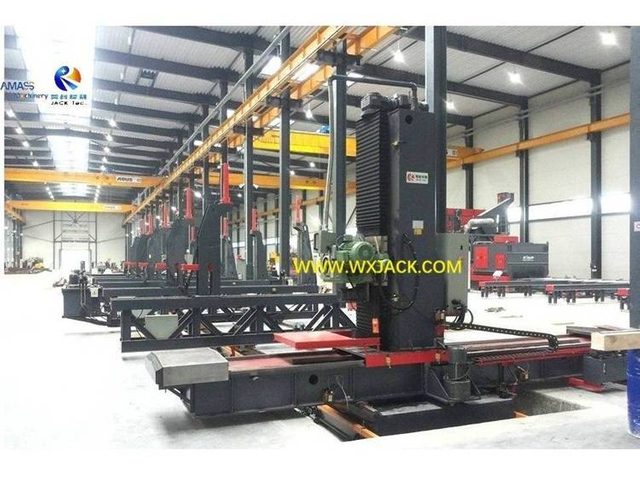

Рабочая площадка Wuxi JACK экспортирована в Корею Станок для торцевой обработки двутавровых балок DX1515: (Рис.2)

Рис. 2. Фрезерный станок для торцевой поверхности балки BOX IH стальной конструкции 96- BF1515 05

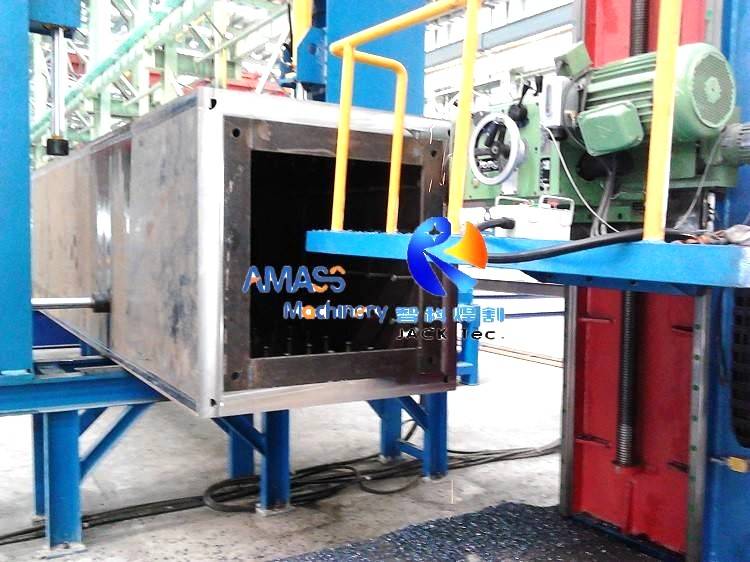

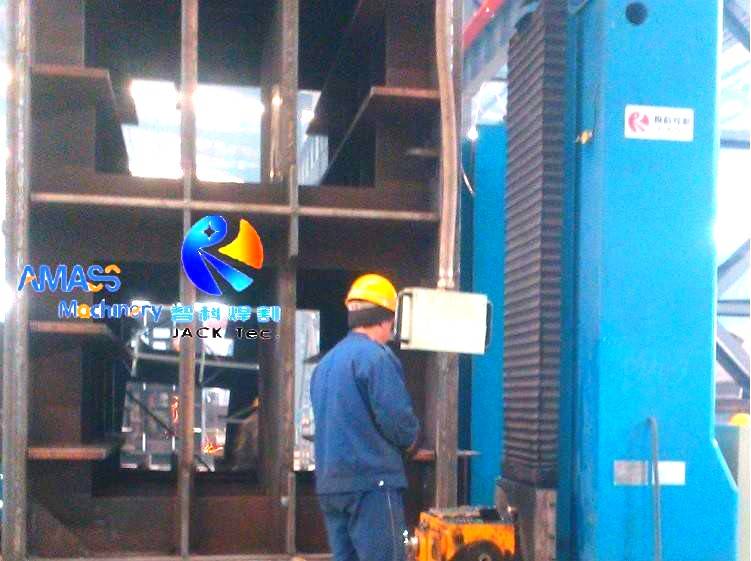

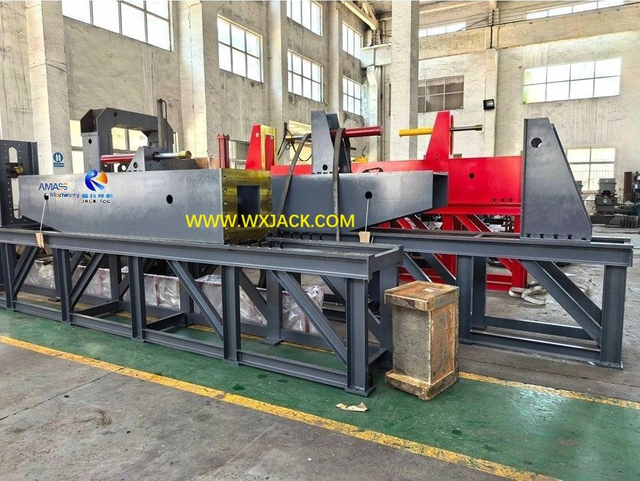

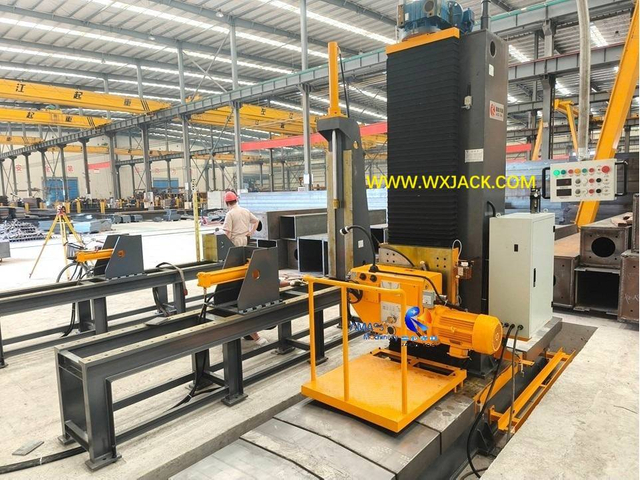

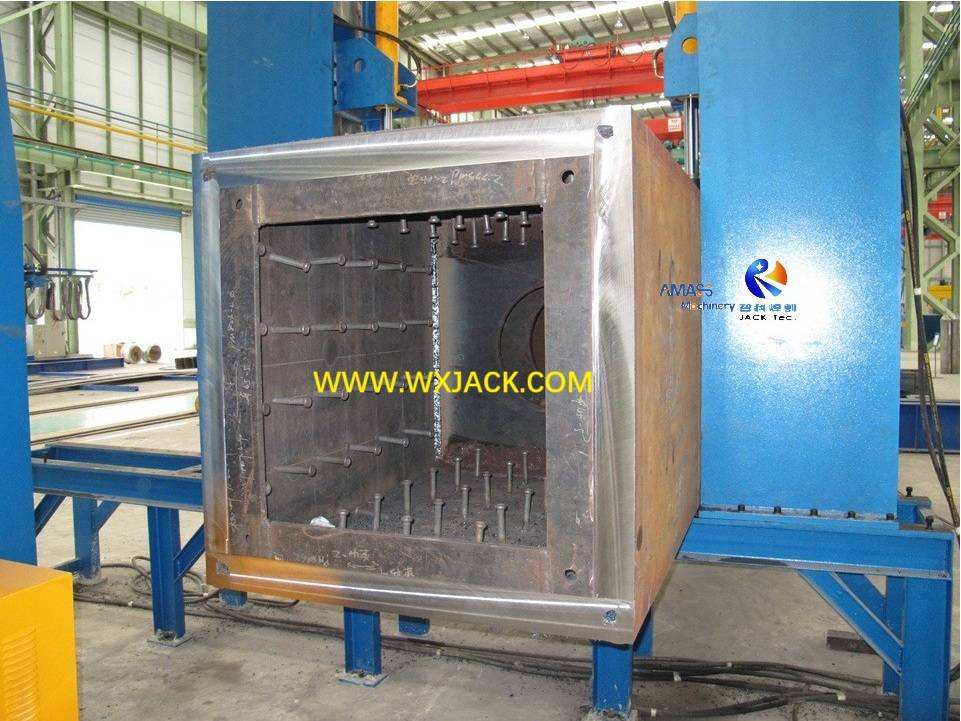

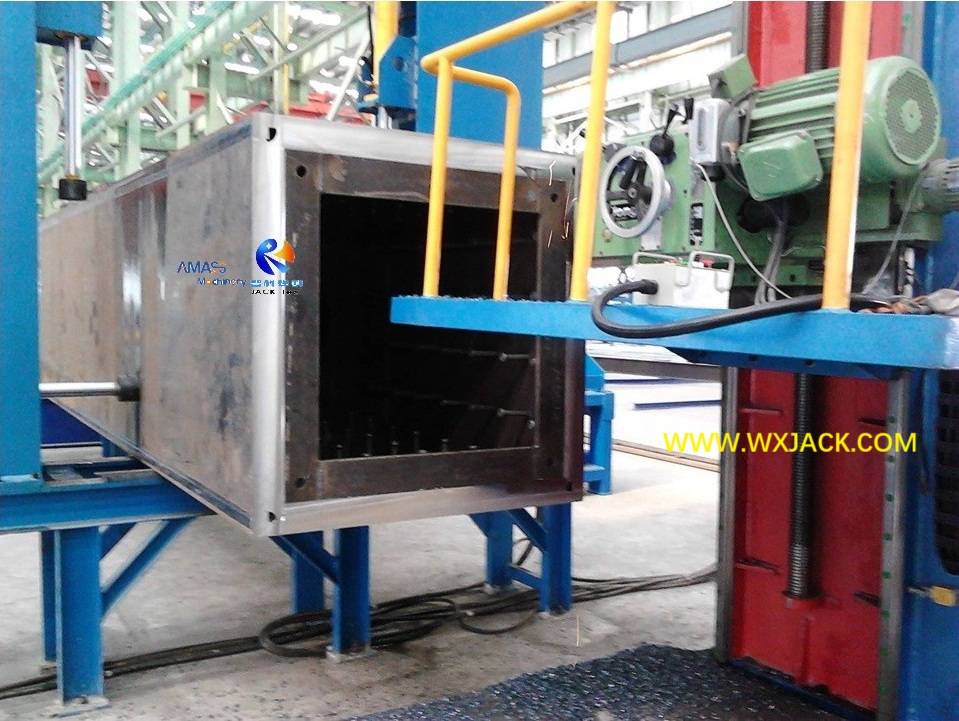

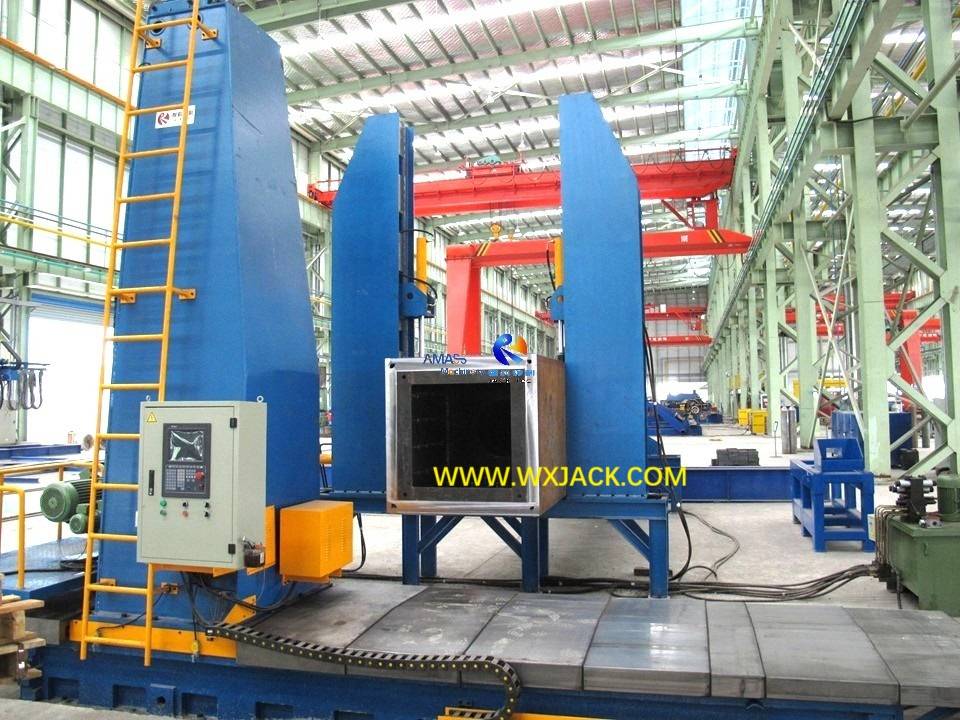

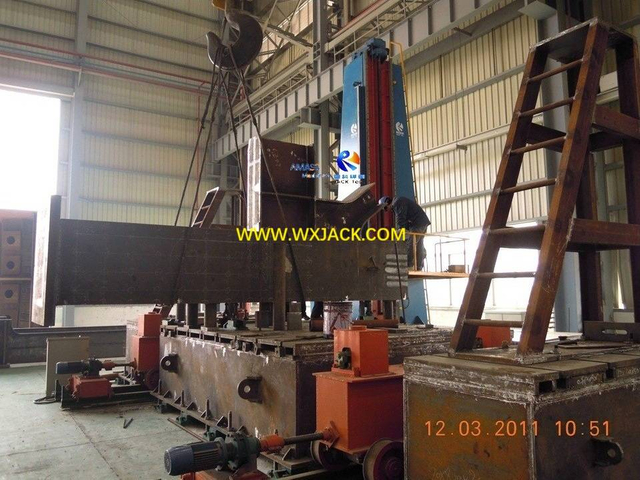

2) BOX Балка обрабатывается на торцевом фрезерном станке Wuxi JACK H Beam (Рис.3)

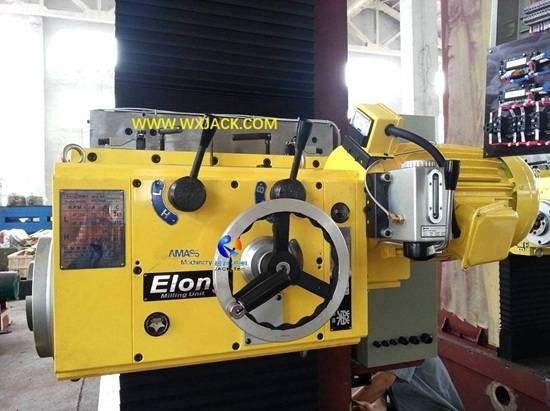

Рис. 3. Фрезерный станок для торцевой поверхности балки BOX IH из стальной конструкции 21

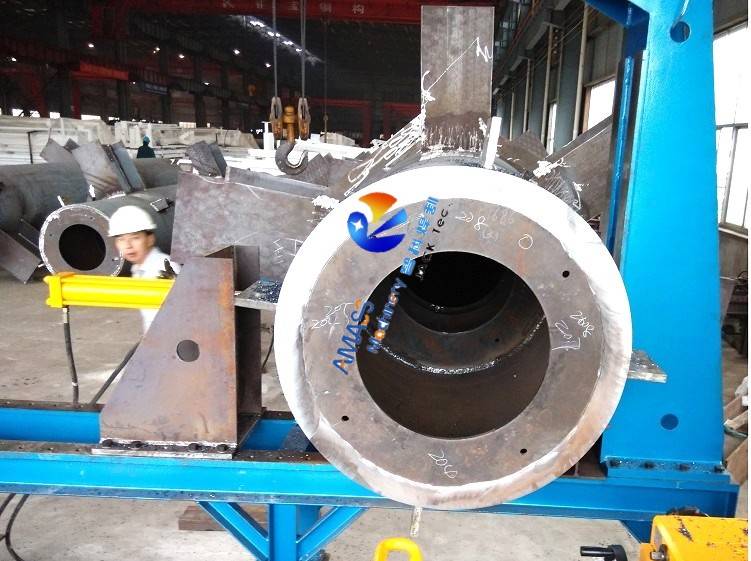

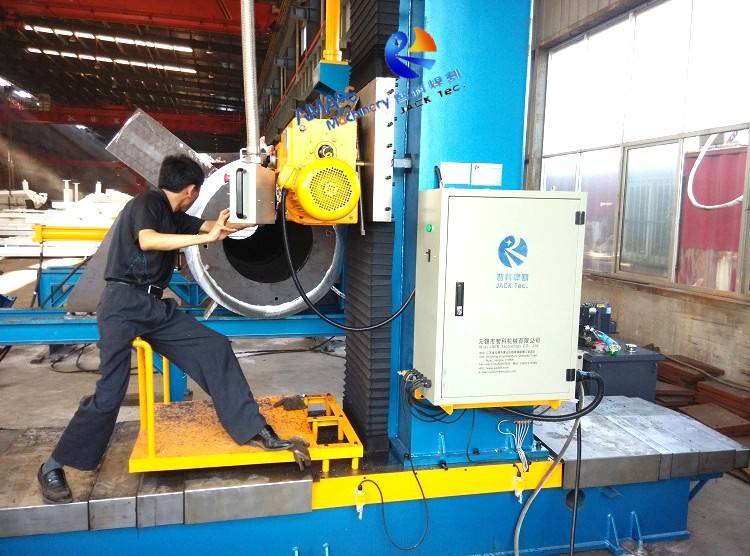

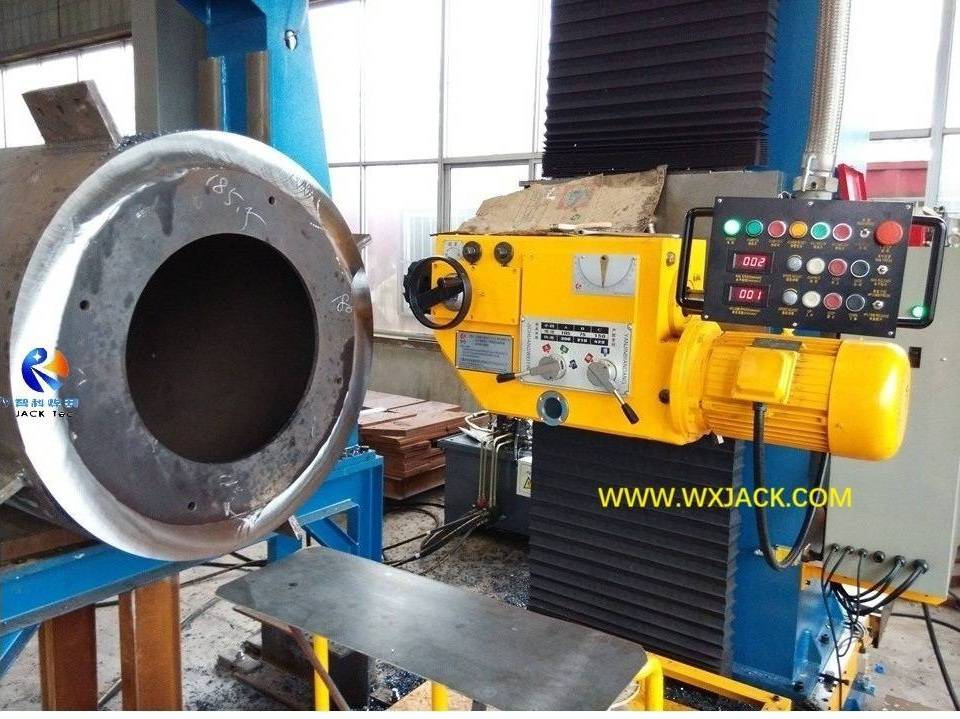

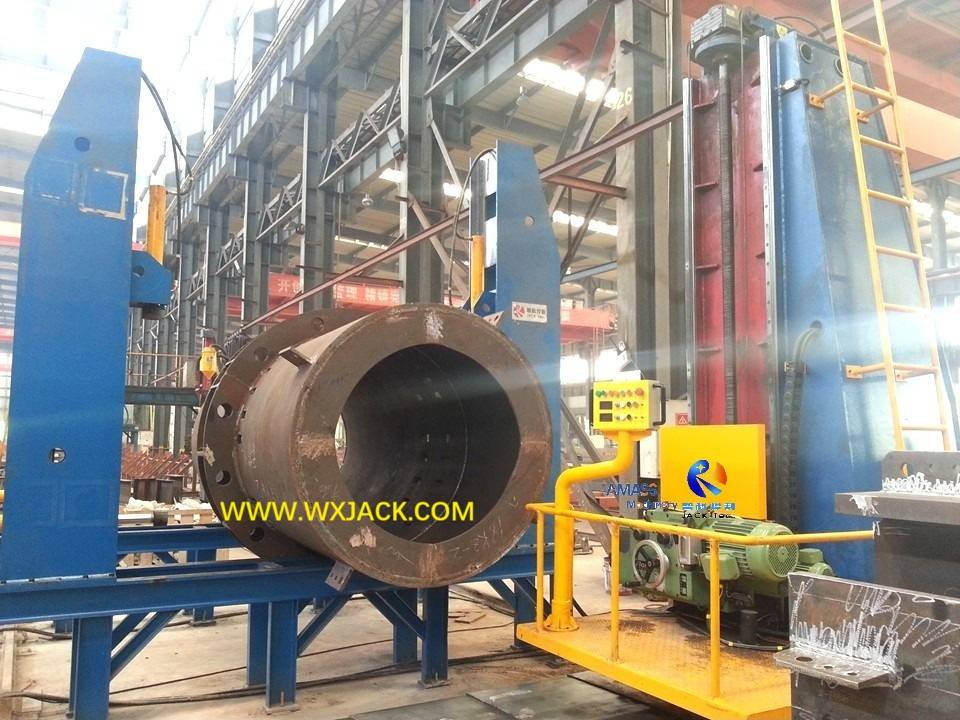

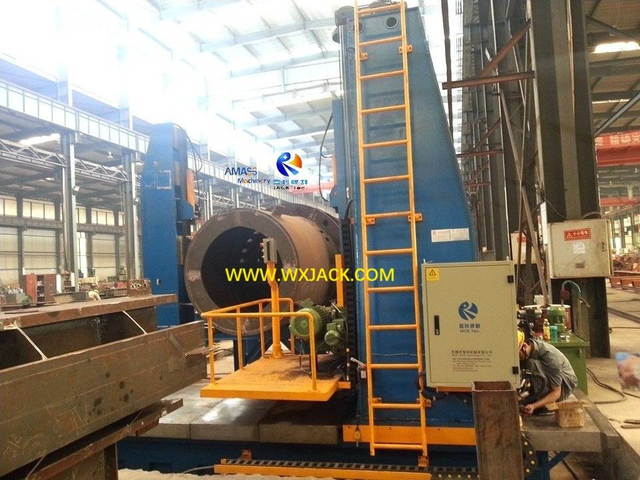

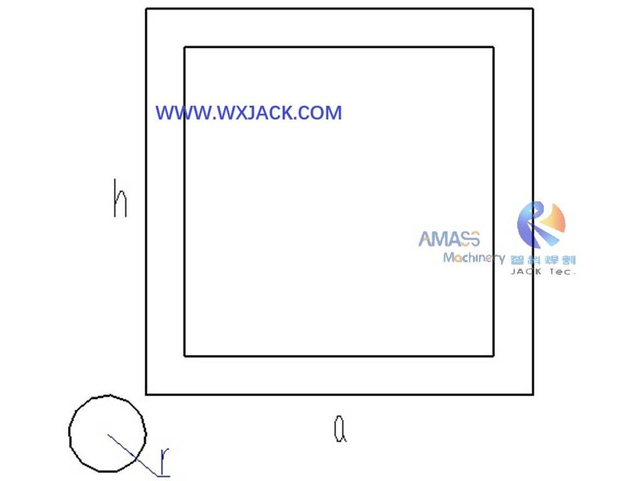

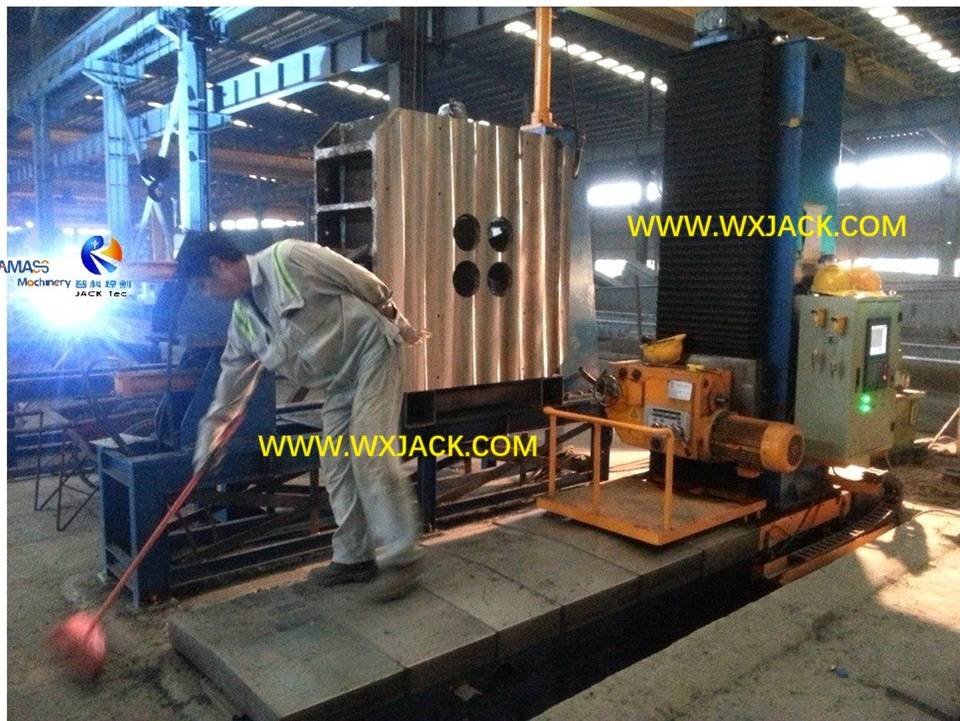

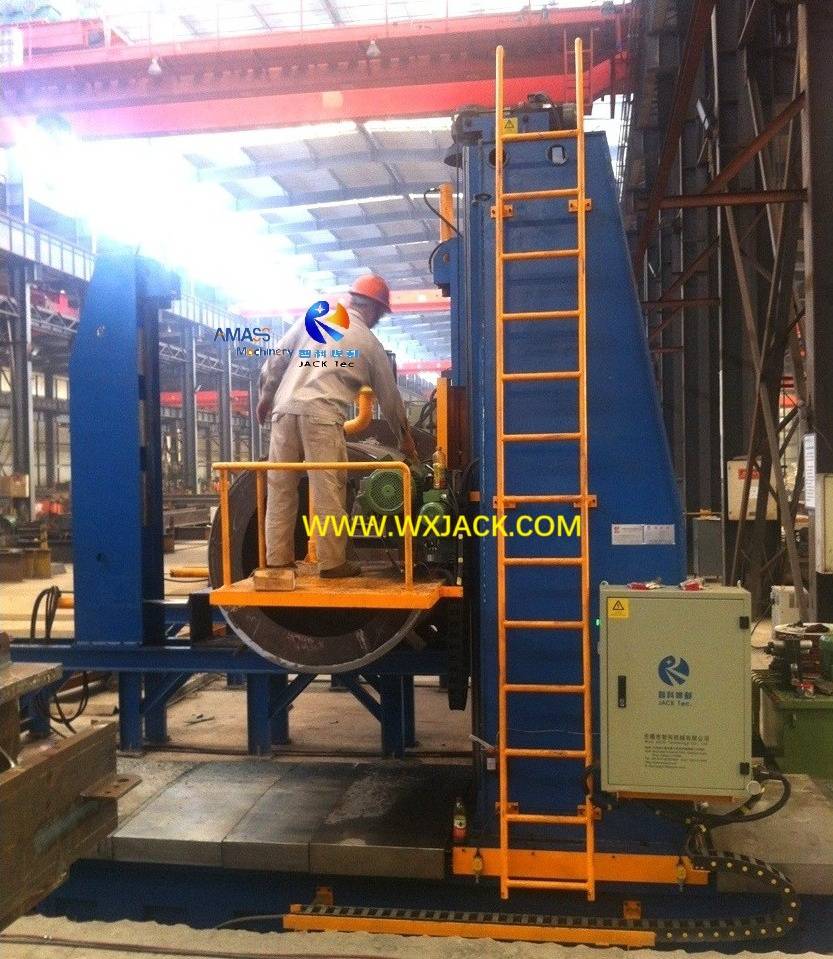

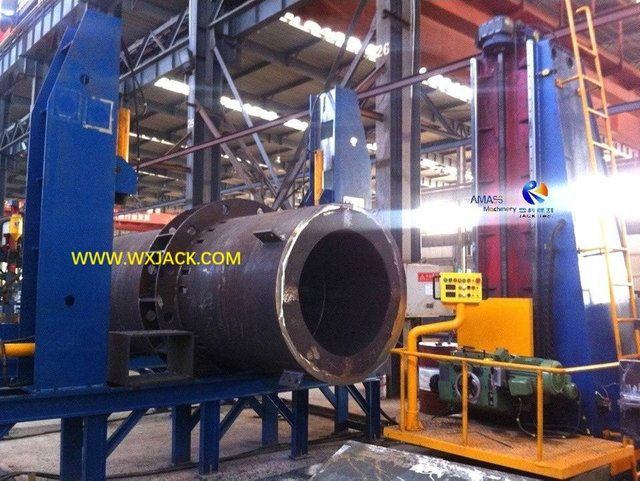

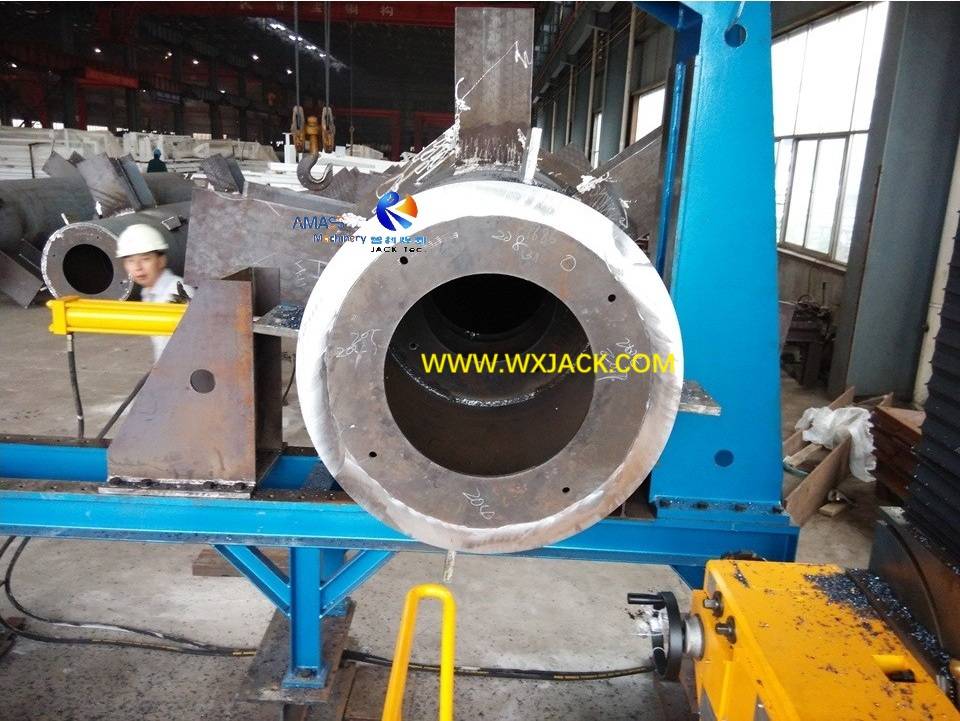

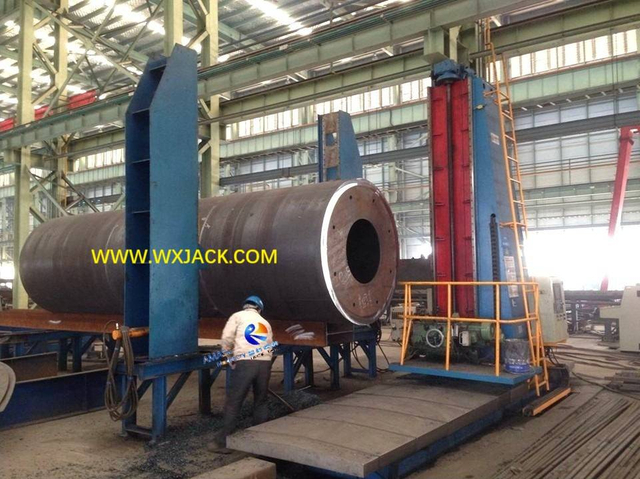

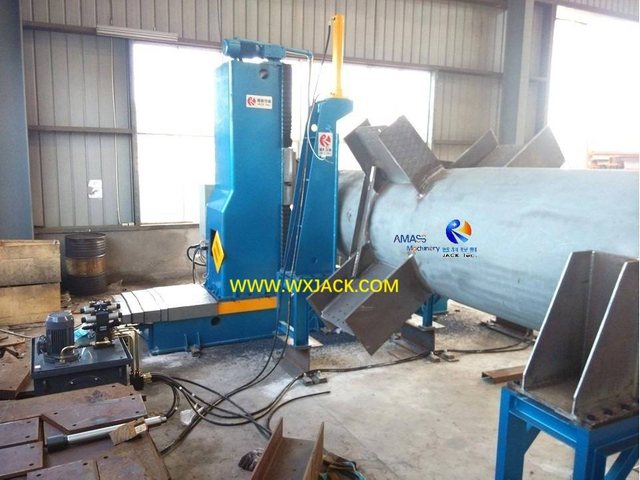

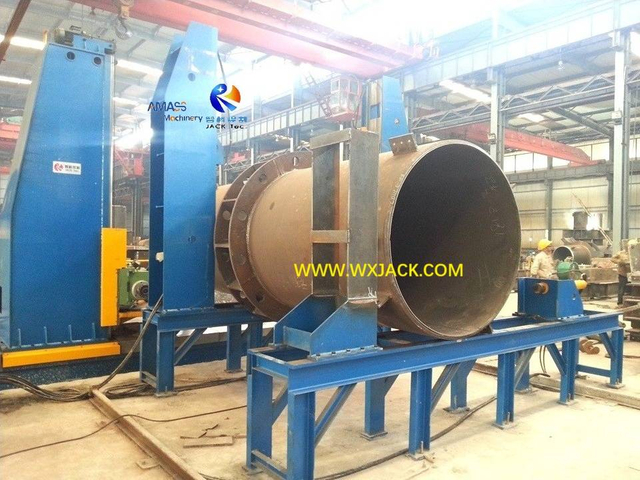

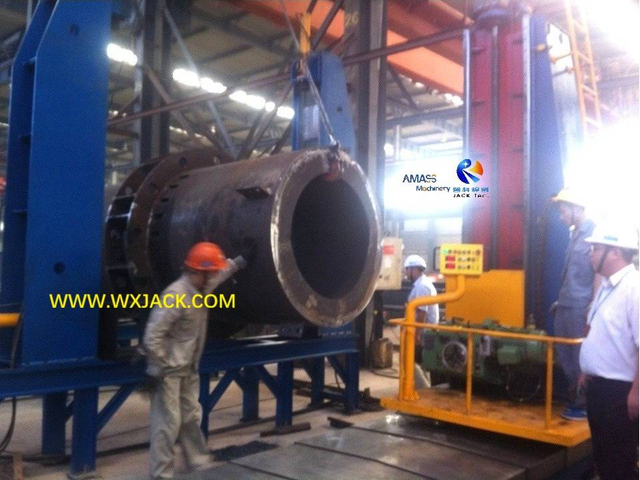

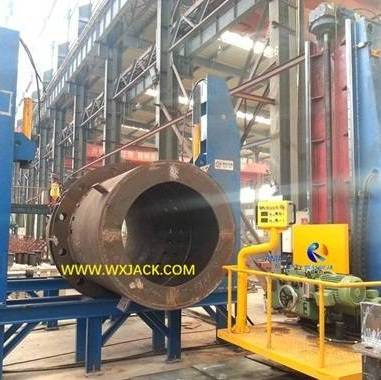

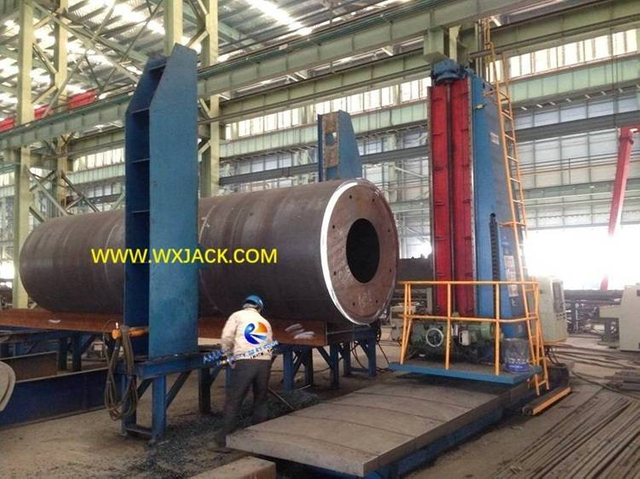

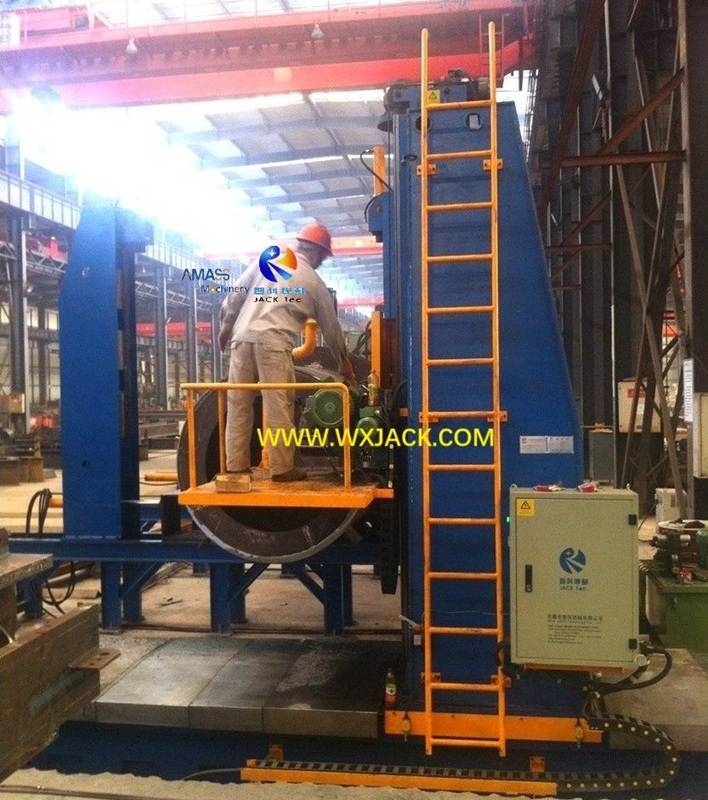

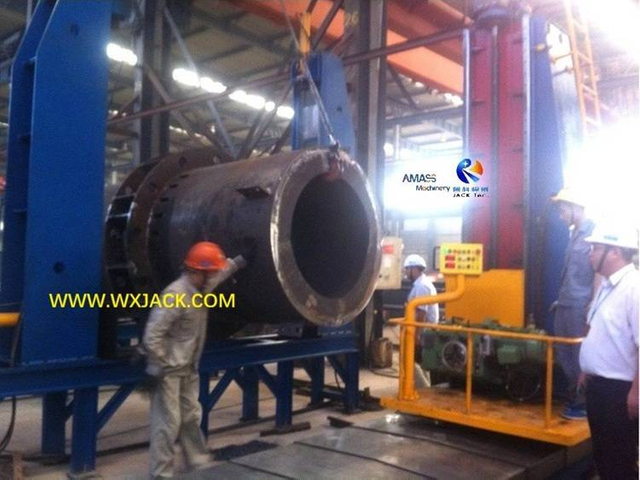

3) Торцевое фрезерование трубы на фрезерном станке для торцевой поверхности двутавровой трубы с ЧПУ Wuxi JACK DX3030: (Рис.4)

Рис. 4. Фрезерный станок для торцевой поверхности балки IH BOX IH из стальной конструкции 23



4) Специально разработанная заготовка обрабатывается на фрезерном станке для торцевой поверхности двутавровой трубы с ЧПУ Wuxi JACK DX1215: (Рис.5)


Рис.5 Фрезерный станок для торцевой поверхности балки BOX IH из стальной конструкции 67- 20130803_081929



3. Классификация торцевых фрезерных станков для двутавровых балок серии DX:

В зависимости от эффективной высоты хода и поперечного сечения заготовок станки для торцевой обработки двутавровых балок серии DX можно разделить на 4 основные группы:
1) Обычный фрезерный станок для торцевых балок H: Высота заготовки от 1200мм (DX12xx) до 1500 мм (DX15xx);

2) Фрезерный станок торцевой поверхности двутавровой балки специального размера:

а) Легкий режим:Высота заготовки от 800мм (DX08xx) до 1000 мм (DX10xx);
б) Тяжелый режим:Высота заготовки от 2000мм (DX20xx) до 6000 мм (DX60xx);
3) Фрезерный станок для торцевой поверхности двутавровой трубы с ЧПУ: Высота заготовки от 1000мм (ЧПУ-DX10xx) до 3500 мм (ЧПУ-DX35xx);

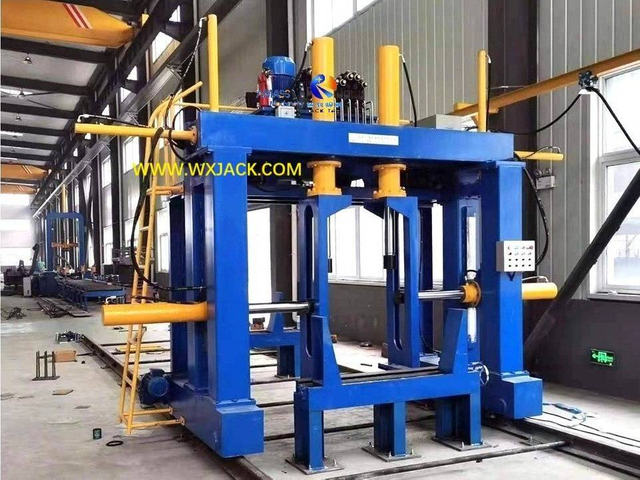

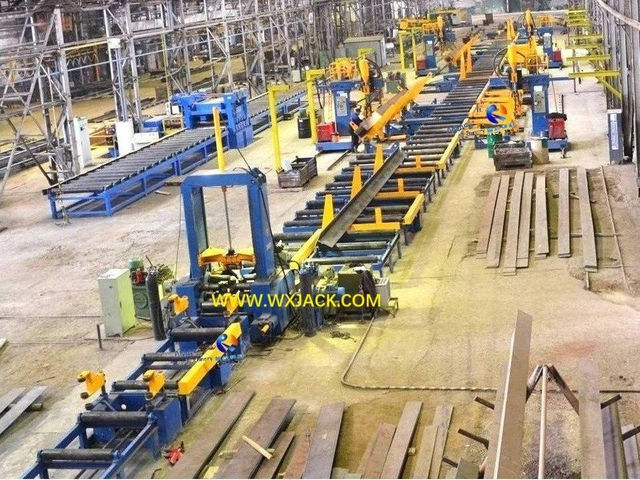

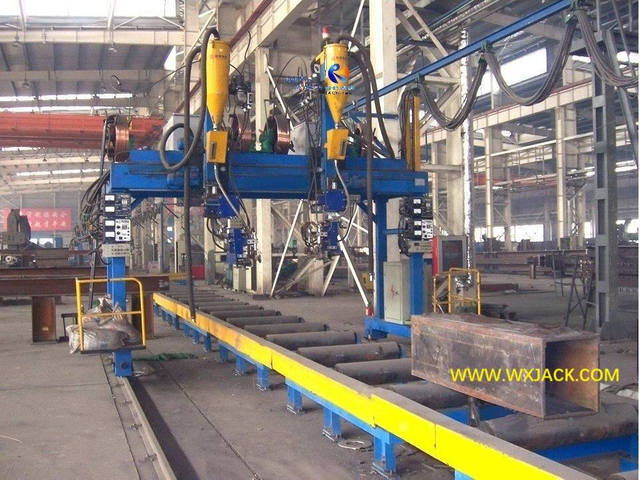

4) Центр сварки и облицовки: Комплекс специально изготовленного станка для фрезерования торца двутавровой трубы с ЧПУ, а также системы перемещения и крепления заготовок;


4. Сильные стороны и передовая кромка фрезерного станка для торцевых торцевых балок Wuxi JACK H:

1) Верхняя доля рынка: Это флагманский продукт Wuxi JACK.За последние десятилетия мы поставили несколько сотен комплектов торцевых фрезерных станков для двутавровых балок различных моделей/спецификаций/способов управления для клиентов по всему миру;
2) Передовые методы: Фрезерный станок Wuxi JACK H Beam обладает множеством передовых и эксклюзивных функций.Например:
а) Широкий выбор дизайнерских приспособлений для заготовок;
б) наклон 0°~45°;
в) Функция управления ЧПУ;
г) Тяжелая техника...
Все они занимают лидирующие позиции в отрасли по поставке фрезерных станков для торцевых торцов двутавровых балок;
3) Полнолинейные модели: Wuxi JACK обладает реальными возможностями по разработке полной линейки фрезерных станков для торцевых торцов двутавровых балок, которые отличают нас от других поставщиков в отрасли;
4) Для быстрого понимания посетите 'Преимущество фрезерного станка для торцевых торцевых балок Wuxi JACK H'.



Вы всегда можете доверять фрезерному станку Wuxi JACK H Beam End Face!

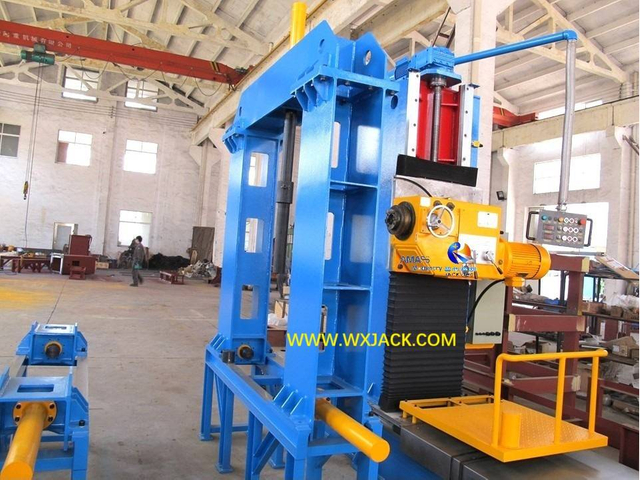

Фрезерный станок для двутавровых балок Wuxi JACK

Широкий ассортимент заготовок на фрезерном станке Wuxi JACK для двутавровых балок

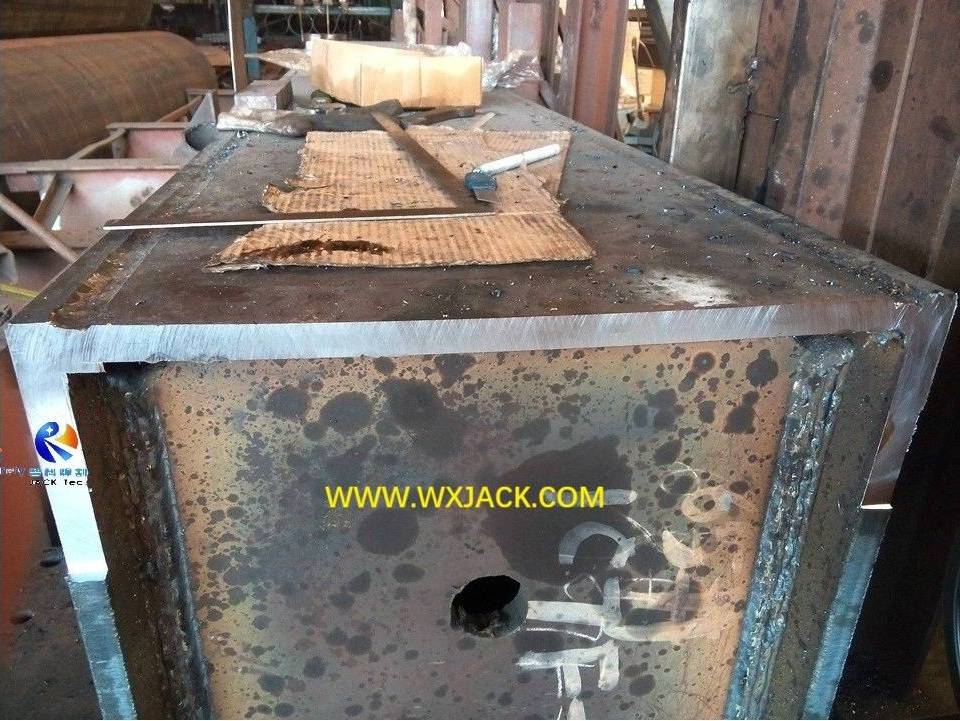

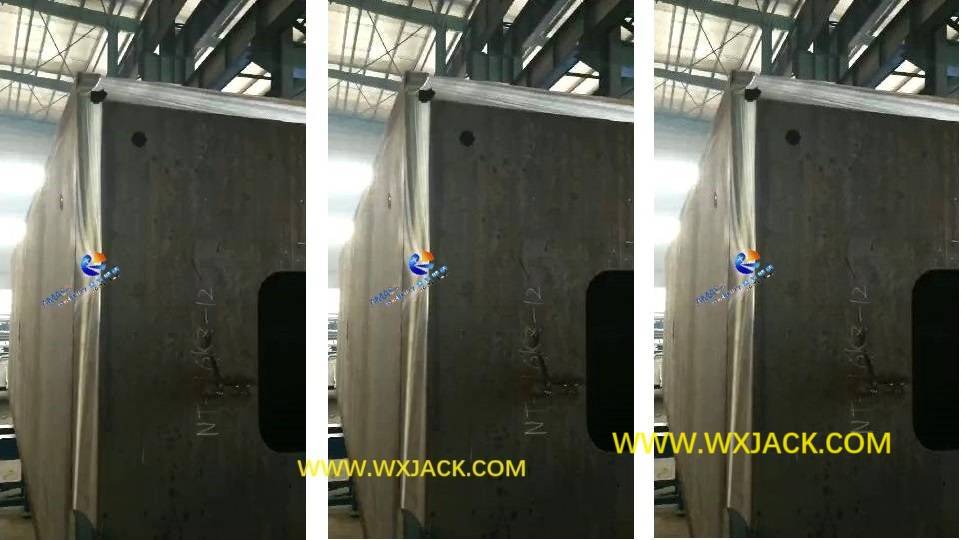

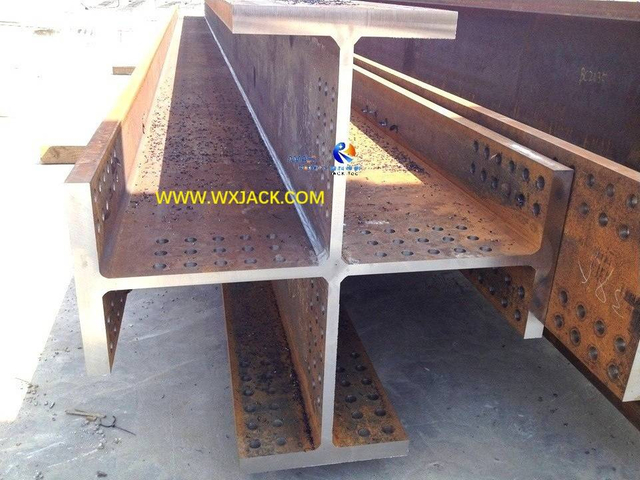

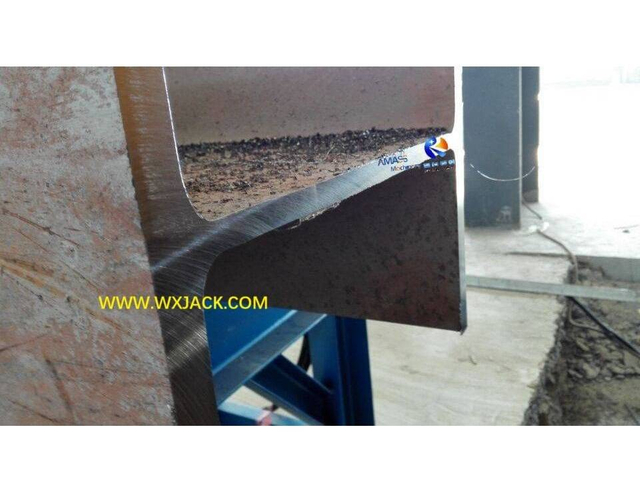

Готовая торцевая облицовка, изготовленная на торцевой машине Wuxi JACK

1 Steel Structure BOX I Pipe H Beam End Face Milling Machine 8
2 Steel Structure BOX I Pipe H Beam End Face Milling Machine 9
3 Steel Structure BOX I Pipe H Beam End Face Milling Machine 5
4 Steel Structure BOX I Pipe H Beam End Face Milling Machine 6
5 Steel Structure BOX I Pipe H Beam End Face Milling Machine 82- IMG20130331103813
6 Steel Structure BOX I Pipe H Beam End Face Milling Machine 85- IMG_20140801_080714
7 Steel Structure BOX I Pipe CNC H Beam End Face Milling Machine 90- IMG_4683
8 Steel Structure BOX I Pipe CNC H Beam End Face Milling Machine 66- 20130803_081955

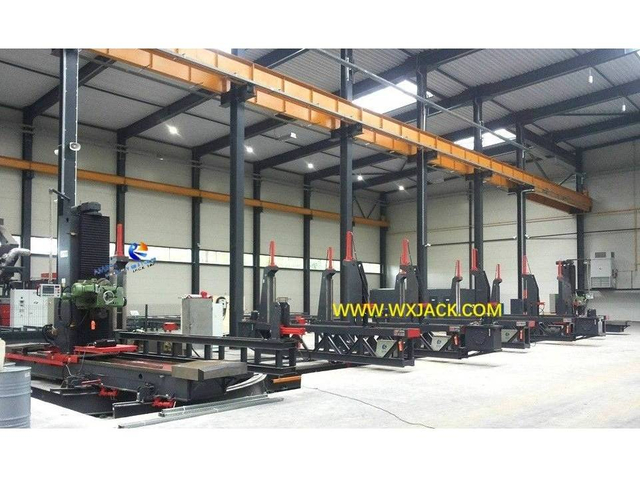

Рабочая площадка станка Wuxi JACK для торцевой фрезеровки двутавровых балок

Уникальные мощные возможности станка Wuxi JACK для торцевой фрезеровки двутавровых балок

1. Эта страница:
1) Усовершенствованное и широкое разнообразие приспособлений для заготовок;
2) Сверхмощная точная линейная направляющая для фрезерной головки;
2. Стандартные модели торцевого фрезерного станка двутавровой балки: Мощная, гибкая рабочая и удобная фрезерная головка;
3. Фрезерный станок с торцевой поверхностью двутавровой балки специального размера: Сверхмощный большой фрезерный станок с двутавровой балкой;

4. Фрезерный станок с ЧПУ для обработки торца трубы двутавровой балки:

1) Усовершенствованное ЧПУ;
2) Эксклюзивная угловая функция Wuxi JACK для торцовочного лезвия.

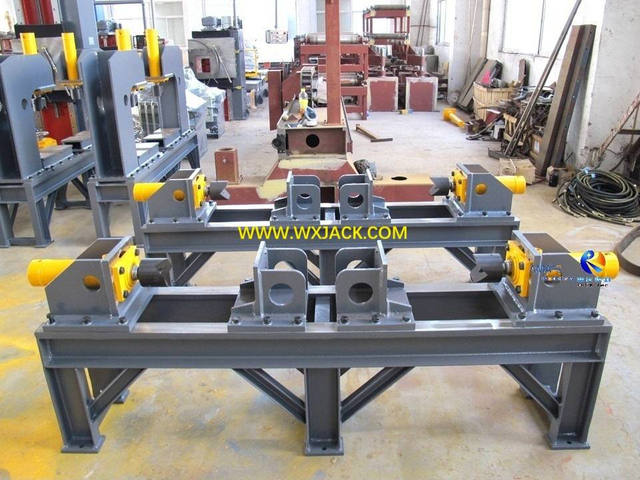

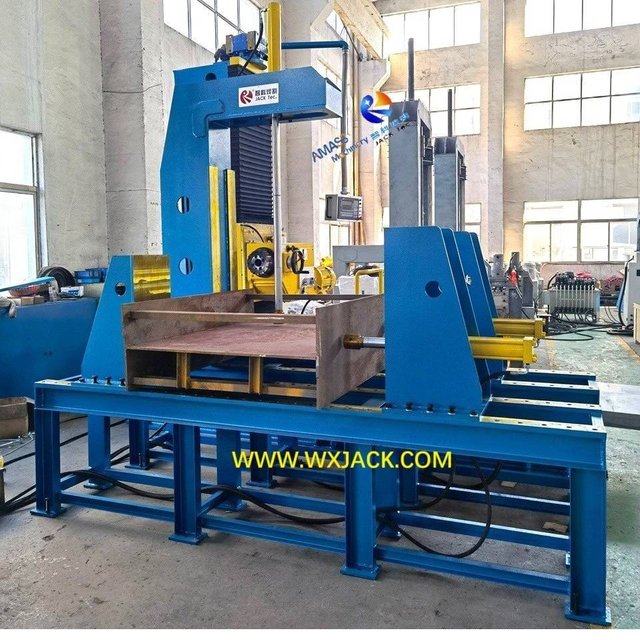

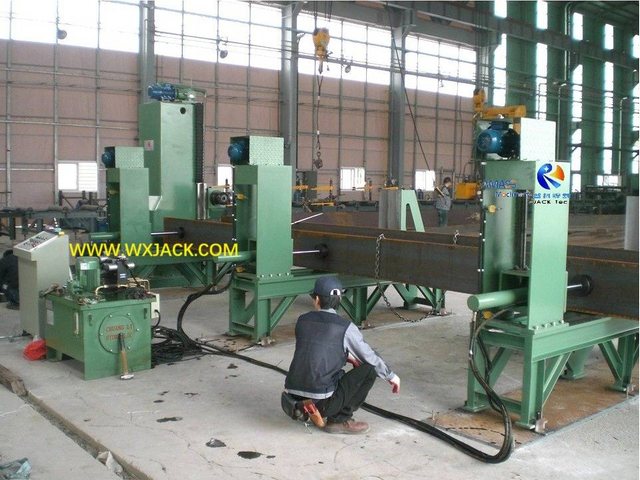

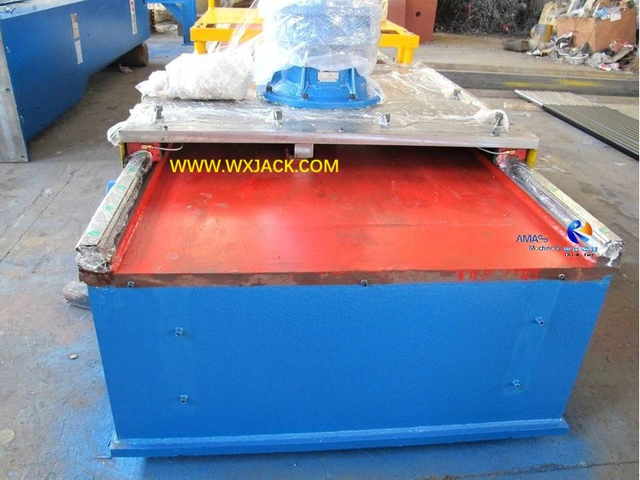

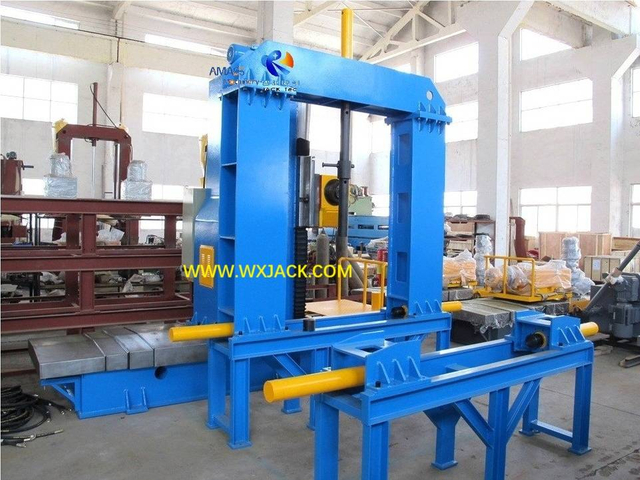

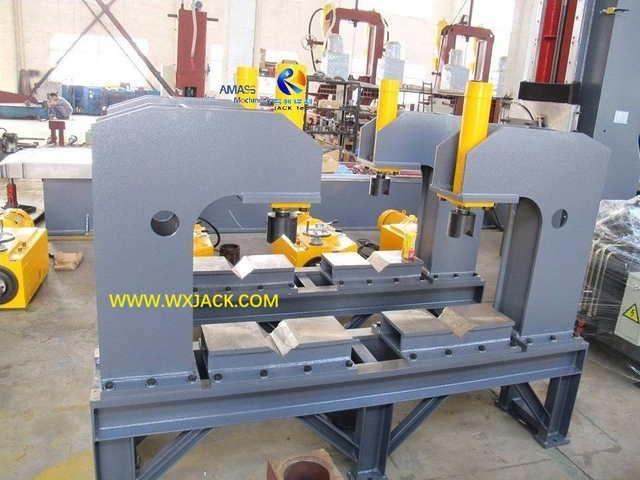

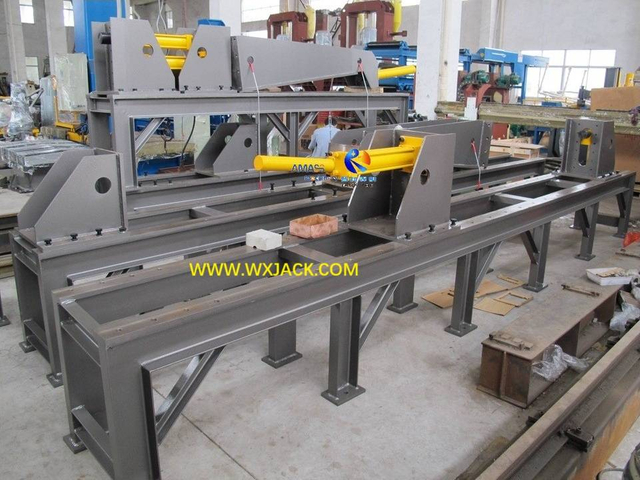

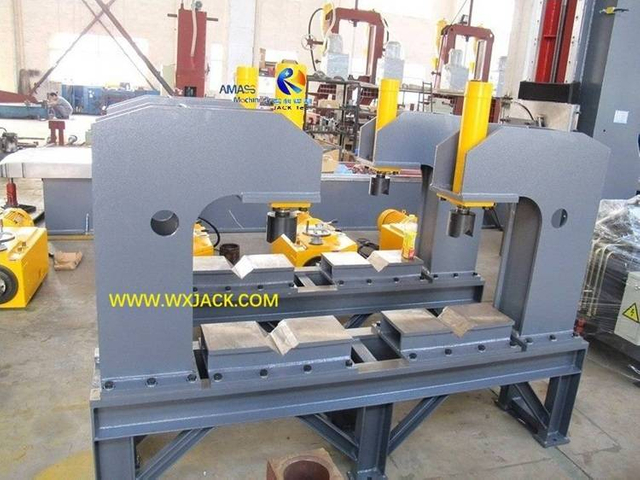

1. Блок зажима заготовки с гидравлическим цилиндром в малом и среднем фрезерном станке с двутавровой балкой:

Система зажима с гидравлическим приводом имеет большое значение при эксплуатации фрезерного станка для обработки торца двутавровой балки!



1) Это то, что отличает фрезерный станок по торцевой поверхности двутавровой балки Wuxi JACK от других поставщиков;
2) Прочное и надежное крепление заготовки в качестве обрабатывающего оборудования в разрезной конструкции является главным условием удовлетворительной работы малых и средних станков для торцовки двутавровых балок, которые имеют малый вес и обрабатываемые детали небольшого размера:
3) Неплотное соединение рабочих частей может привести к сотрясению станка для фрезерования торца двутавровой балки и, соответственно, к ухудшению качества торцевой обработки;
4) Кроме того, для заготовок специальной формы на фрезерном станке с торцевой поверхностью двутавровой балки он должен быть разработан с индивидуальной системой зажима;
5) Диверсифицированная система гидравлического зажима представляет техническую силу поставщика машины для торцовки двутавровых балок;Как видно из приведенных выше фотографий, Wuxi JACK всегда занимает первое место в этом отношении.

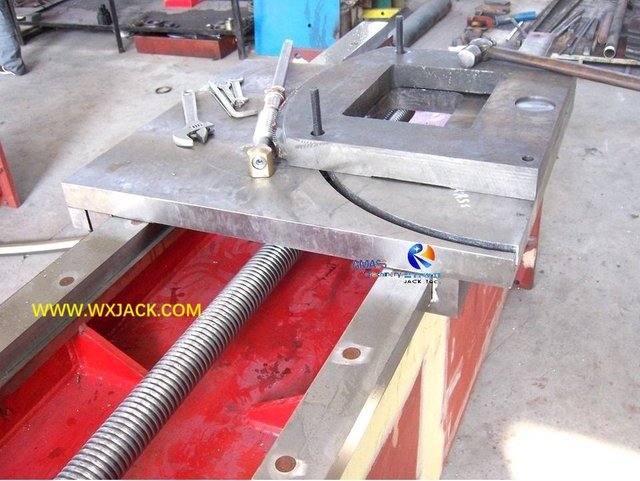

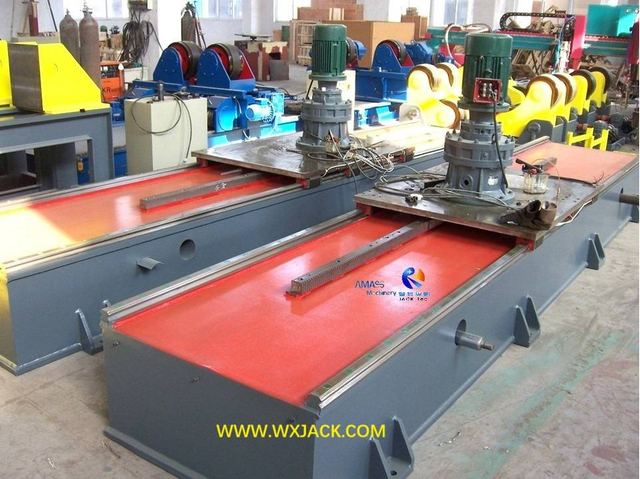

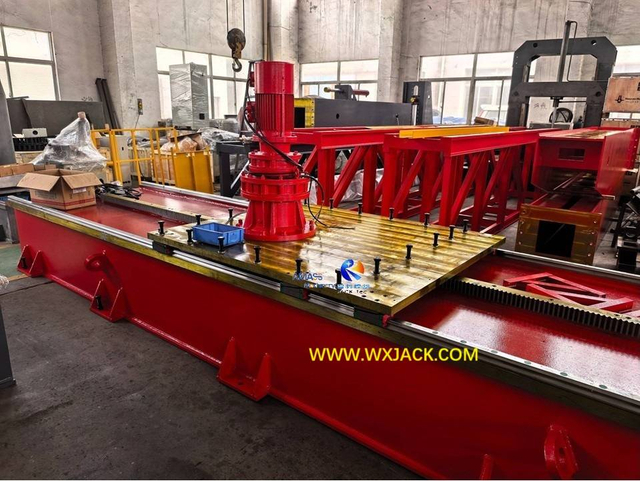

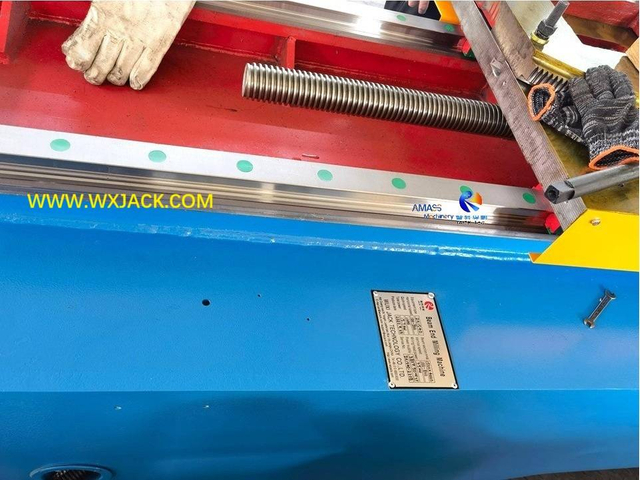

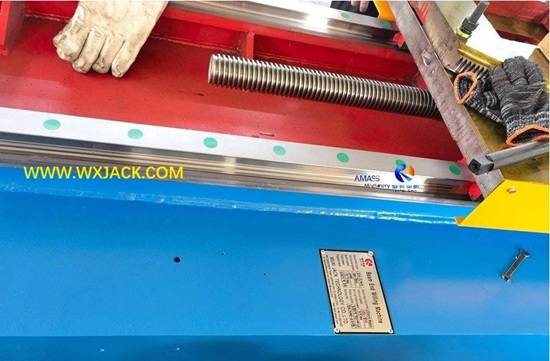

2. Линейная направляющая с прецизионным шарикоподшипником для тяжелого режима работы в станке для торцовки двутавровых балок:

1) Сильная сторона: С таким направляющим устройством высшего класса работа торцевой торцовки на любом станке Wuxi JACK для торцевой фрезеровки двутавровых балок является стабильной, плавной, последовательной, без какого-либо сотрясения фрезерной головки и лезвия торцовщика.Это устройство закуплено у лучшего поставщика HIWIN в отрасли;
2) Другой поставщик: Для сравнения, направляющая, которой оснащаются фрезерные станки для обработки торцевых поверхностей двутавровых балок других производителей: направляющая сварного типа или стальная направляющая 45#, которая со временем быстро изнашивается.

Рабочее видео станка Wuxi JACK для торцевой фрезеровки двутавровых балок

Примечание: Связанная тематическая веб-страница: Wuxi JACK Торцевой фрезерный станок с двутавровой балкой

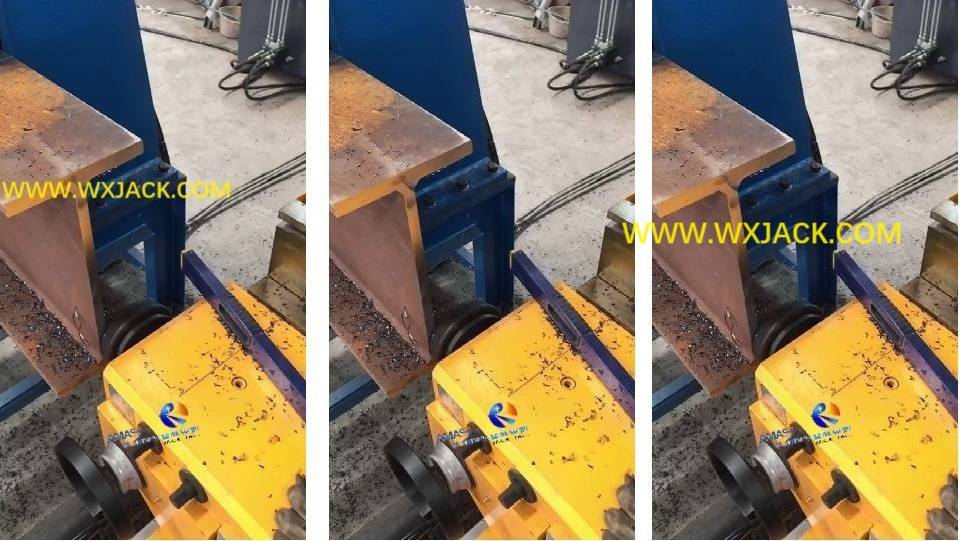

Облицовка конца двутавровой балки, отслеживание рабочих данных в режиме реального времени с интерфейсом ЧПУ, и гидравлический масляный привод цилиндра стойки для зажима заготовок в Уси ДЖЕК DX1520 Фрезерный станок с ЧПУ для обработки торцевых поверхностей двутавровых балок;

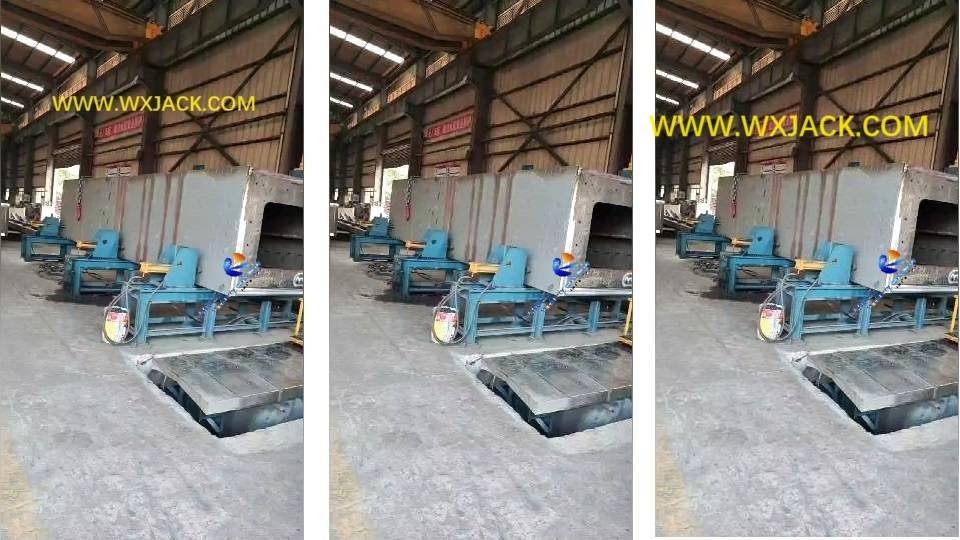

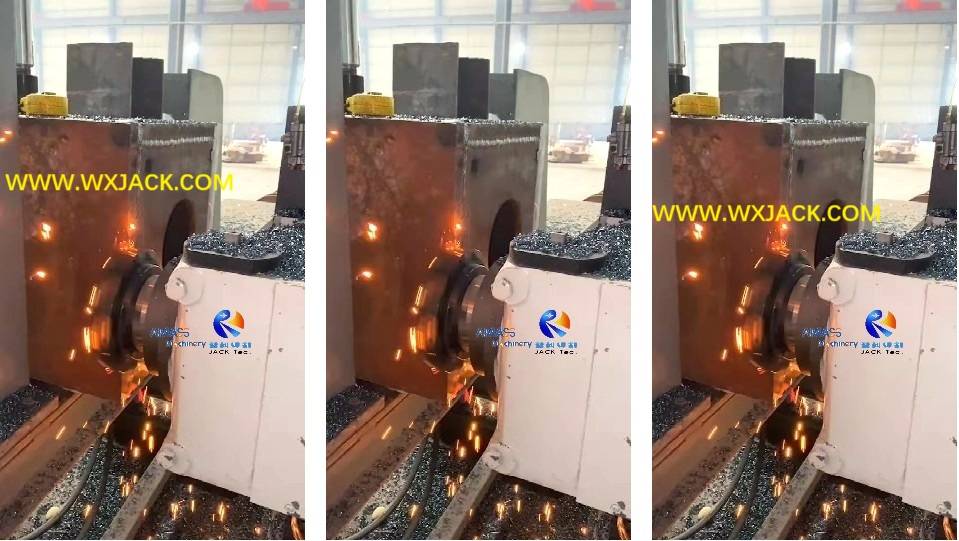

Маленький размер Фрезерование торца балки BOX в Wuxi JACK DX1010 Станок для торцовки двутавровых балок

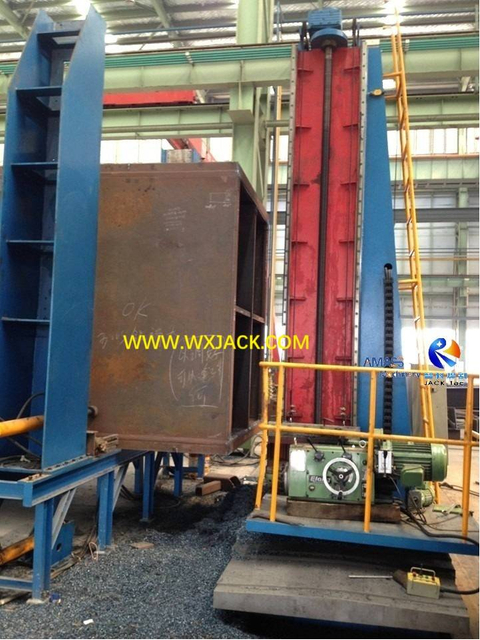

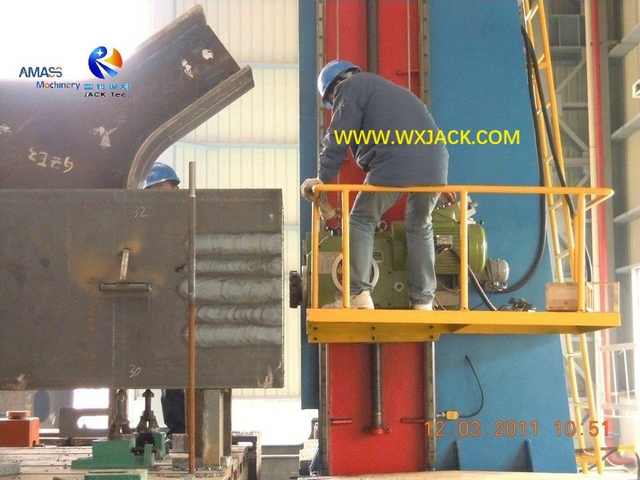

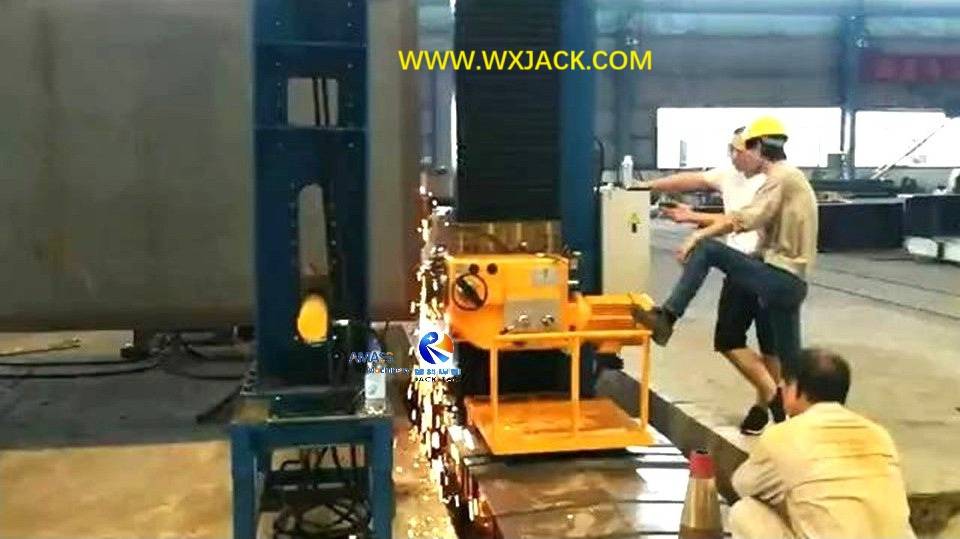

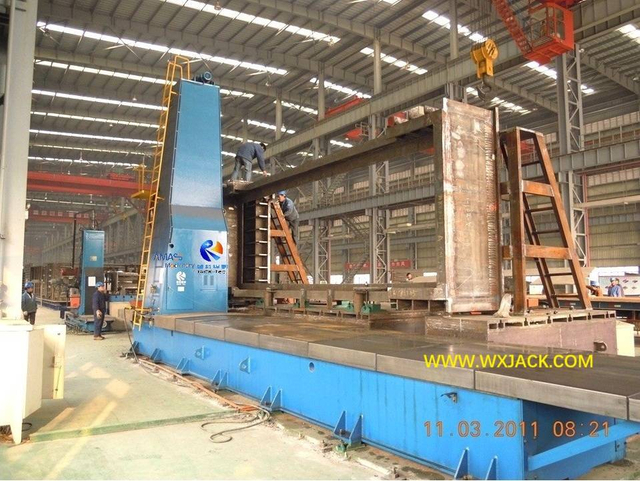

Торцевое фрезерование на Большой размер Балка BOX высотой 2000 мм с Уси ДЖЕК DX3030 ЧПУ Фрезерный станок с торцевой поверхностью трубы двутавровой балки

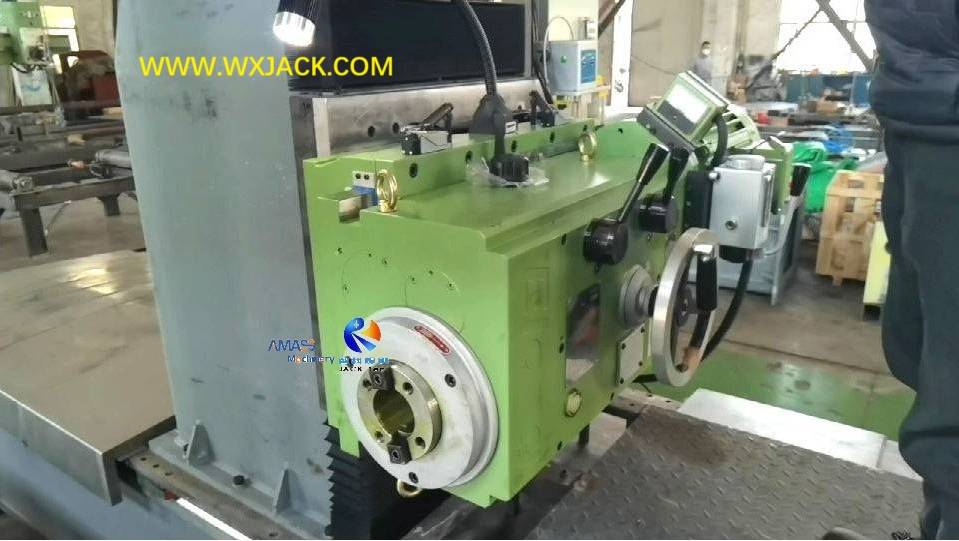

Ввод в эксплуатацию на холостом ходу фрезерной головки 7,5кВт, во время установки Wuxi JACK DX1540 Фрезерный станок для двутавровой балки

Торцевое фрезерование на большой длинный кусок BOX Beam в Уси ДЖЕК DX2030 ЧПУ Фрезерный станок для обработки торцевых поверхностей двутавровых балок на объекте заказчика

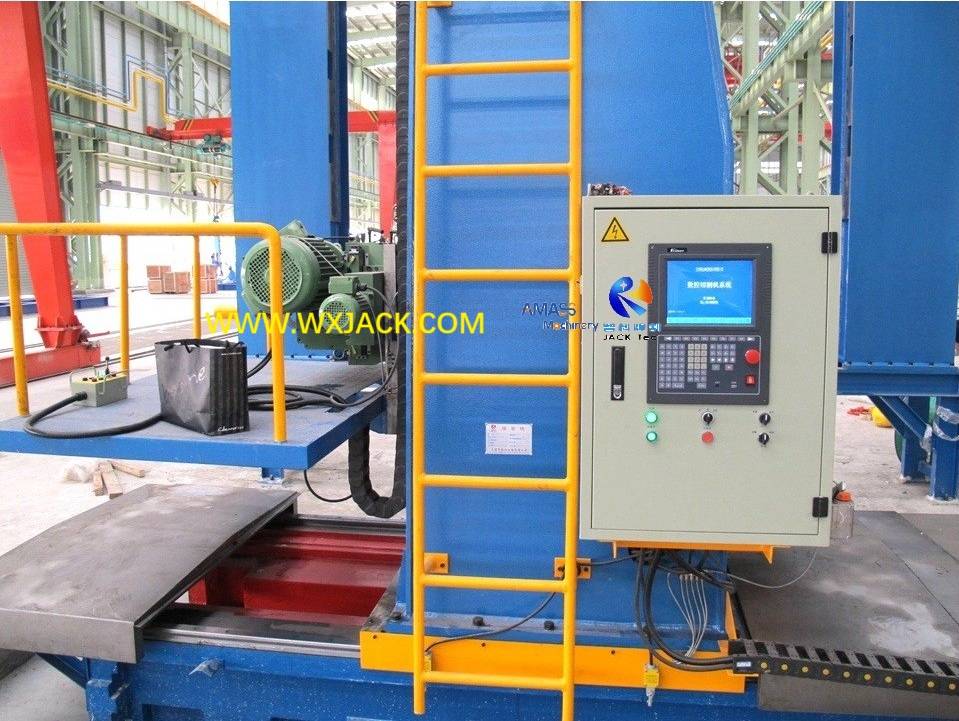

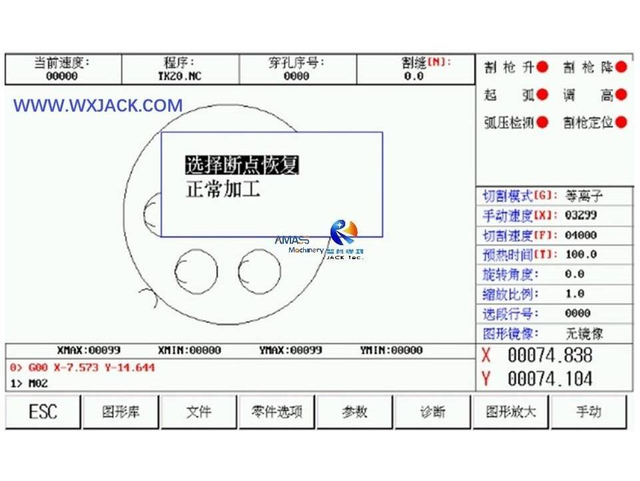

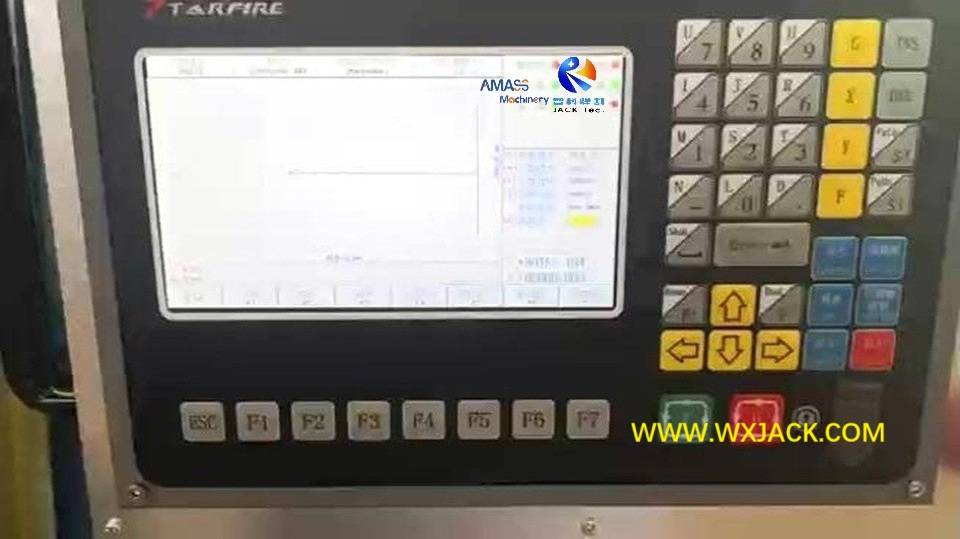

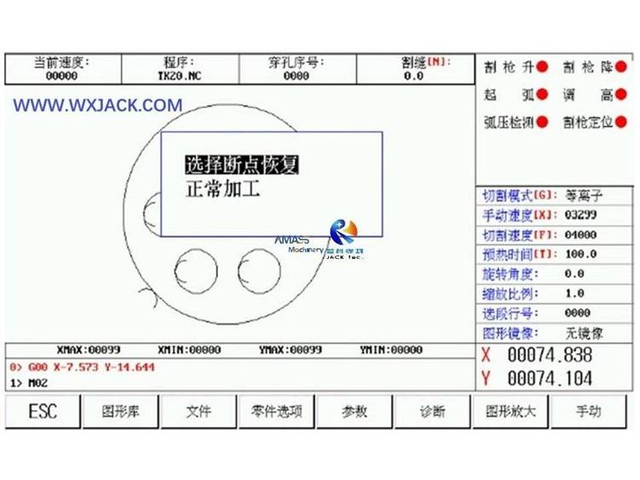

Экран управления ЧПУ во время фрезерования торца двутавровой балки в Wuxi JACK DX1520 ЧПУ Фрезерный станок с торцевой поверхностью трубы двутавровой балки

Типы станков для фрезерования торцевых поверхностей двутавровых балок Wuxi JACK

Фрезерный станок с торцевой поверхностью Wuxi JACK H Beam можно разделить на 4 категории:

1. Стандартные модели торцевого фрезерного станка двутавровой балки: Модели для легких и средних условий эксплуатации: от DX08xx до DX15xx;
2. Фрезерный станок с торцевой поверхностью двутавровой балки специального размера: От среднего до большого размера Модели для тяжелых условий эксплуатации: от DX20xx до DX60xx;
3. Фрезерный станок с ЧПУ для обработки торца трубы двутавровой балки: Модели для легких и средних условий эксплуатации: от CNC-DX08xx до CNC-DX35xx;
4. Центр фрезерования и торцевания элементов конструкции: Состоит из нескольких комплектов фрезерных станков с ЧПУ для торцевых поверхностей двутавровых балок и изготовленных на заказ гидравлических кронштейнов / токарного рабочего стола.





Панель навигации на странице 'Типы станков для фрезерования торцевых поверхностей двутавровых балок'

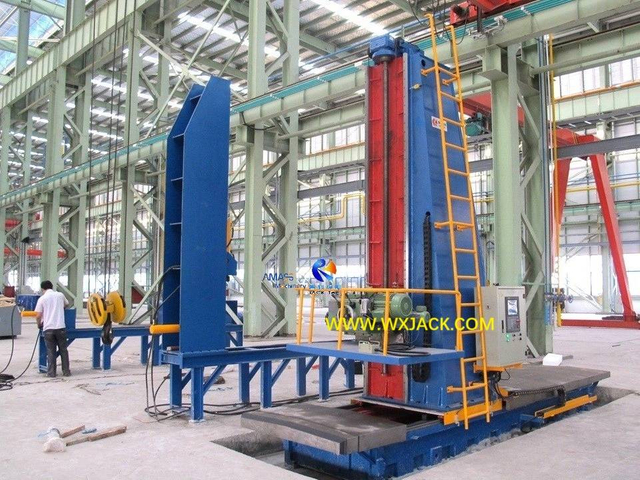

2. Средне-большой фрезерный станок для обработки торцевой поверхности двутавровой балки

Подробнее >>

1. Применение станка для фрезерования торца двутавровой балки среднего размера:

1) Применимые заготовки: Этот объем является промежуточным продуктом между стандартными моделями и станком для обработки концов двутавровых балок.Он используется для концевого фрезерования на диаметре или длине стороны от 2000 мм до 3000 мм;
2) Часто выбираемые модели являются DX2040 / DX2060 / DX3030 Литейная база / DX3030 / DX3050 Фрезерный станок для торцевой поверхности двутавровой балки.

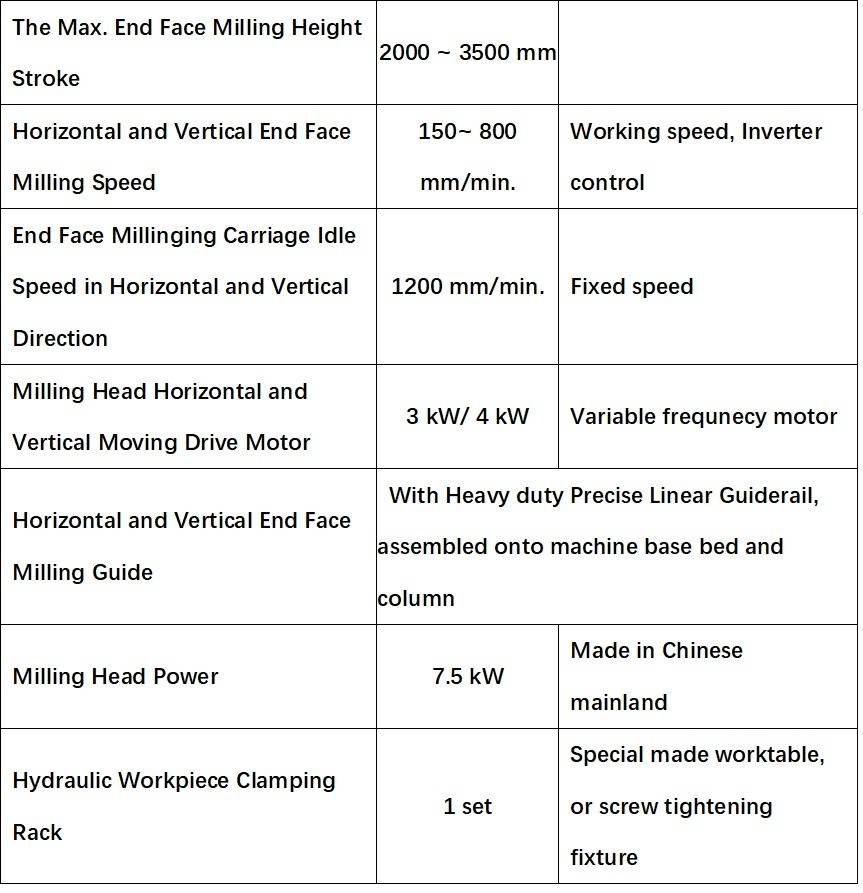

2. Технические параметры станка для фрезерования торца двутавровой балки среднего размера:

Самая большая заготовка
Высота поперечного сечения
2000 ~ 3500 мм
Горизонтальное фрезерование торца
Скорость
150 ~ 800 мм/мин. Рабочая скорость, инвертор
контроль
Торцевое фрезерование каретки на холостом ходу
Скорость в горизонтальном и
Вертикальное направление
1200 мм/мин. Фиксированная скорость
Скорость вертикального торцевого фрезерования
торца двутавровой балки
Машина
150~800 мм/мин,
Фиксированный или переменный
Моторный привод или ручной
сделал;Для моторного привода,
с инвертором или без
Горизонтальный приводной двигатель 3 кВт Двигатель с переменной частотой
Вертикальный приводной двигатель
Машина для торцовки двутавровых балок
4 кВт
Горизонтальный и вертикальный конец
Руководство по облицовке
С сверхмощной точной линейной направляющей,
устанавливается на станину станка и
столбец
Мощность фрезерной головки 7,5 кВт Сделано на китайском
материк
Гидравлический зажим заготовки
Rack
1 группа Специально изготовленный рабочий стол,
или приспособление для затяжки болтов

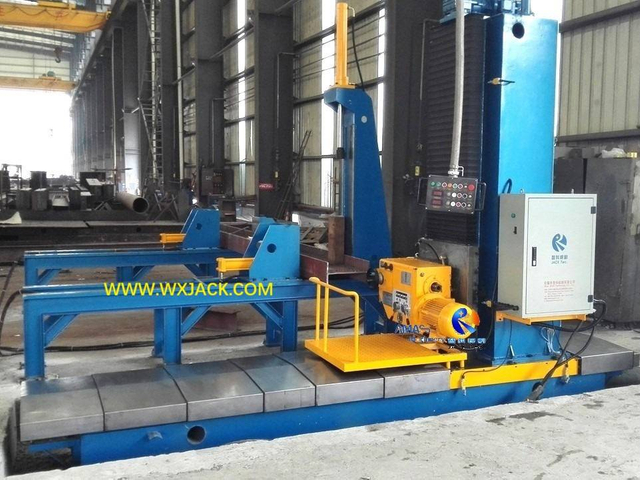

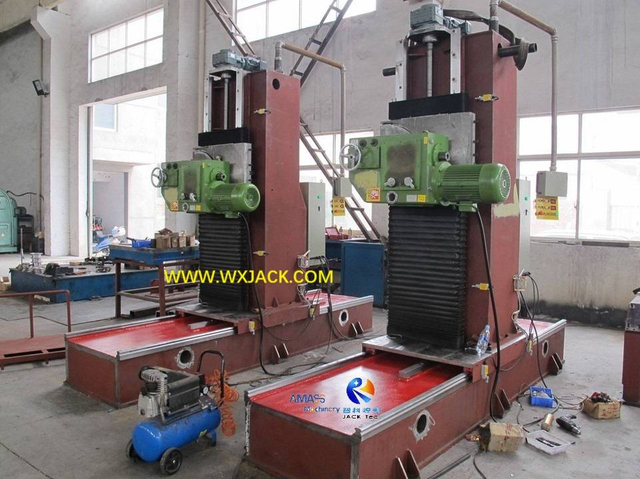

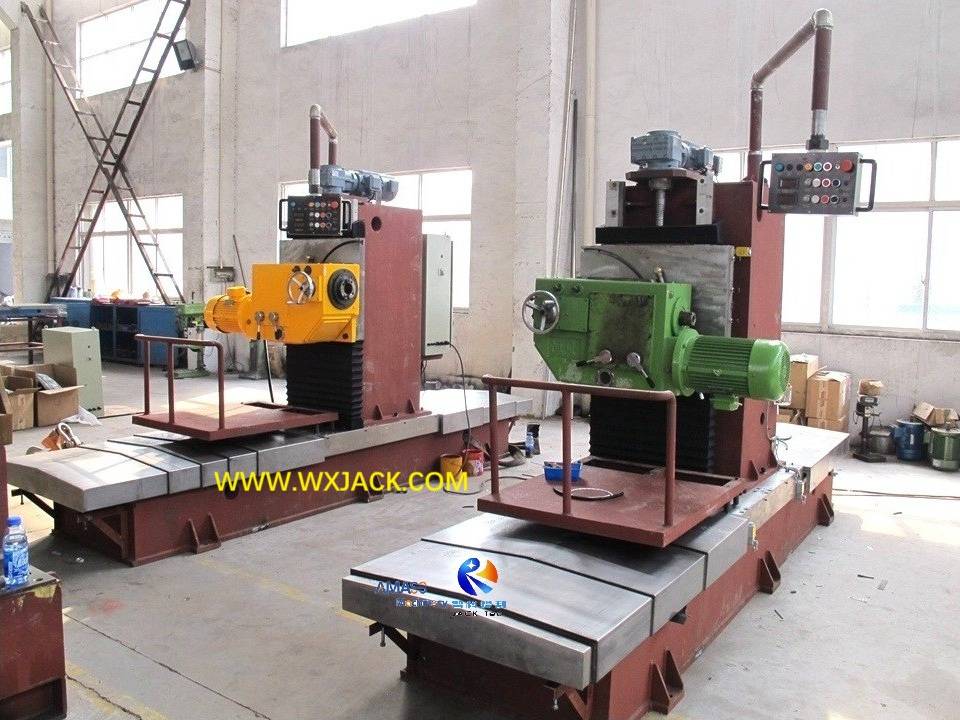

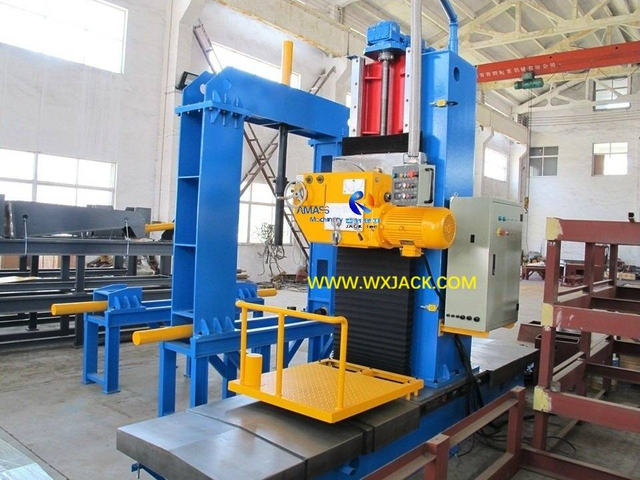

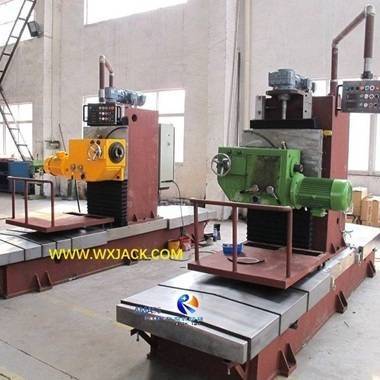

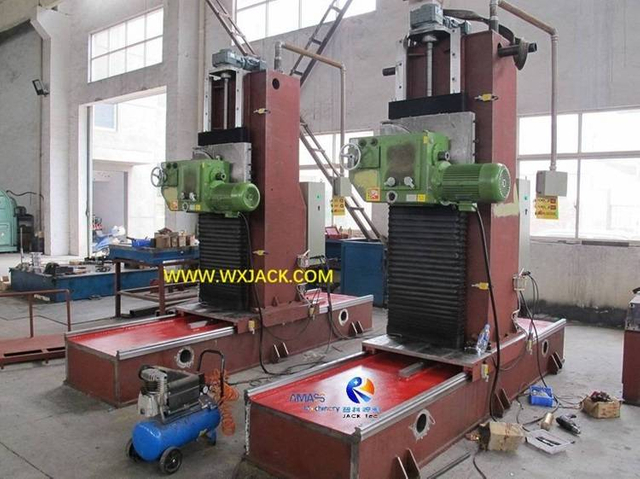

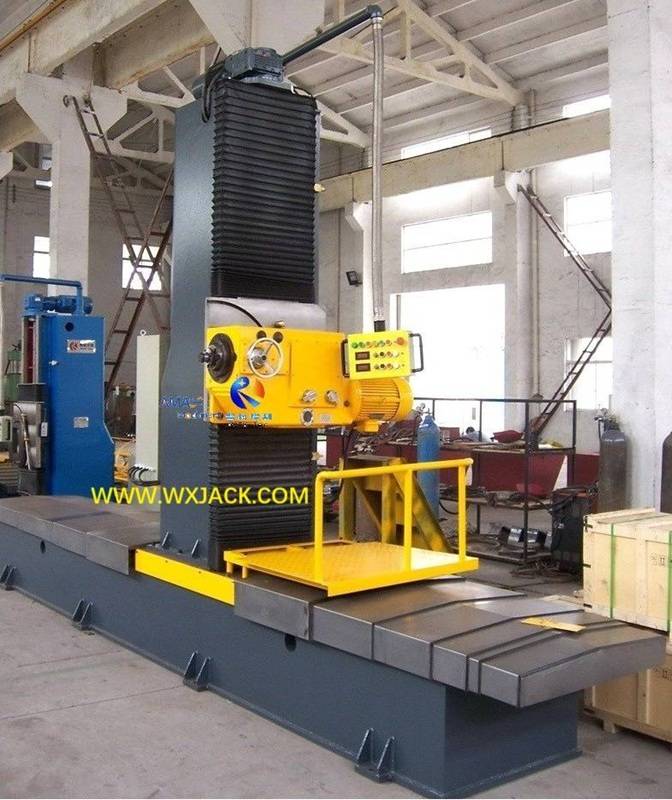

1. Стандартные модели Легкие средние фрезерные станки для торцевых поверхностей двутавровых балок

Подробнее >>

1. Применение стандартных моделей торцевых фрезерных станков двутавровой балки:

1) Широкое использование: Этот объем продукции имеет самый широкий диапазон применения и самый большой объем продаж, что является необходимым условием для использования стальных конструкций;
2) Часто выбираемые модели являются DX0820,/ DX1015/ DX1215/ DX1520/ DX1530/ DX1540 Станок для торцовки двутавровых балок.

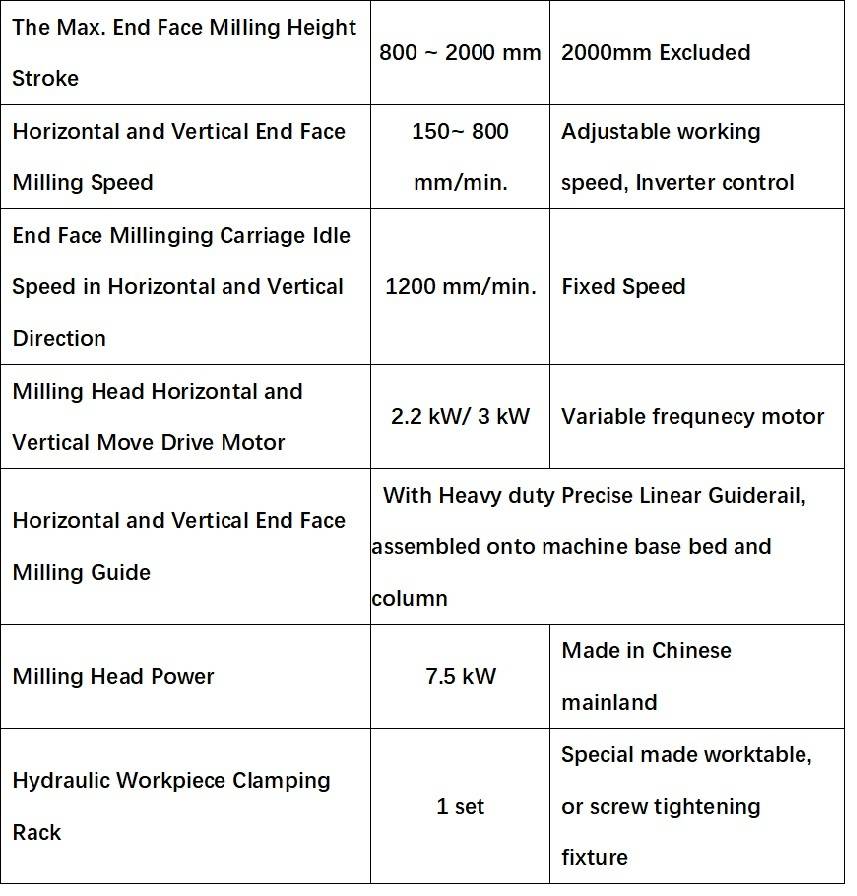

2. Технические параметры стандартного фрезерного станка для обработки торца двутавровой балки:

Самая большая заготовка
Высота поперечного сечения
800 ~ 2000 мм 2000 мм исключено
Горизонтальное фрезерование торца
Скорость
150 ~ 800
мм/мин.
Рабочая скорость, инвертор
контроль
Торцевое фрезерование каретки на холостом ходу
Скорость в горизонтальном и
Вертикальное направление
1200 мм/мин. Фиксированная скорость
Вертикальное фрезерование торца
Скорость
150~800
мм/мин.,
Фиксированный или переменный
Моторный привод или ручная работа;Для моторного привода, с инвертором или без него
Горизонтальный приводной двигатель
Фрезерование торца двутавровой балки
Машина
2,2 кВт Двигатель с переменной частотой
Вертикальный приводной двигатель
Фрезерование торца двутавровой балки
Машина
3 кВт
Горизонтальный и вертикальный конец
Руководство по облицовке
С сверхмощной точной линейной направляющей, установленной на станине станка и колонне
Мощность фрезерной головки 7,5 кВт Сделано в материковом Китае
Гидравлическая заготовка
Зажимная стойка
1 группа Специально изготовленный рабочий стол или приспособление для затяжки винтов

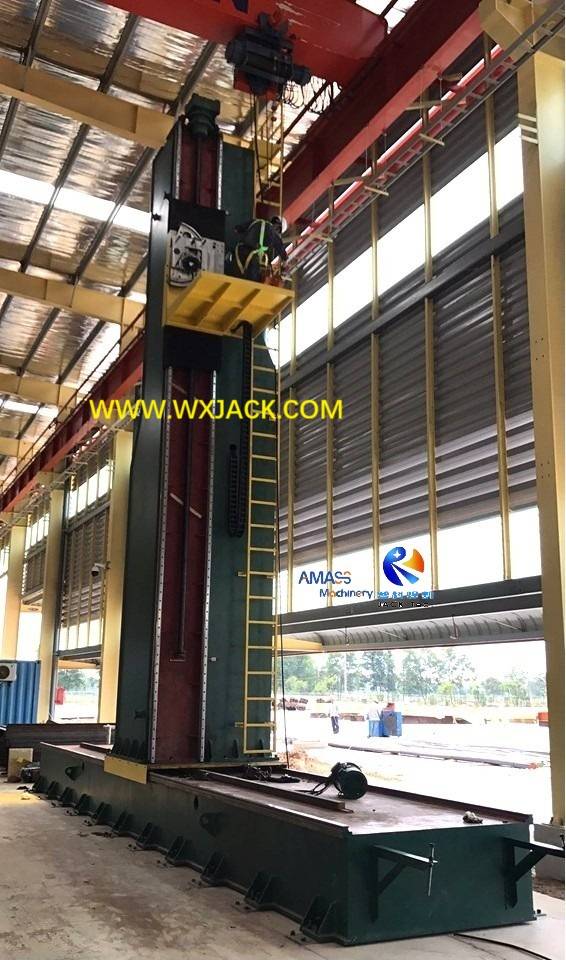

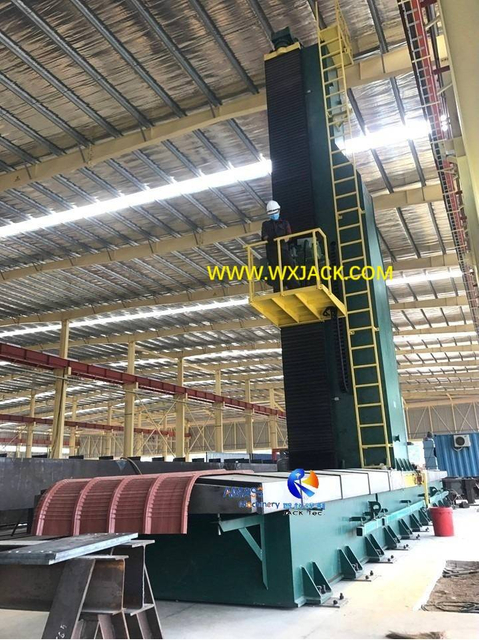

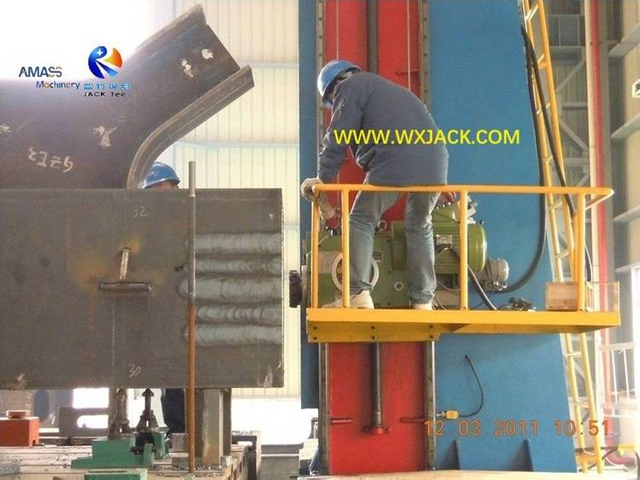

3. Крупногабаритный сверхмощный фрезерный станок для торцевой поверхности двутавровой балки

Подробнее >>

1. Применение крупногабаритного фрезерного станка для двутавровых балок BOX:

1) Нишевый продукт: Этот диапазон машин имеет относительно небольшой объем использования на рынке, и только меньшинство поставщиков в отрасли имеет возможность разрабатывать и производить его;

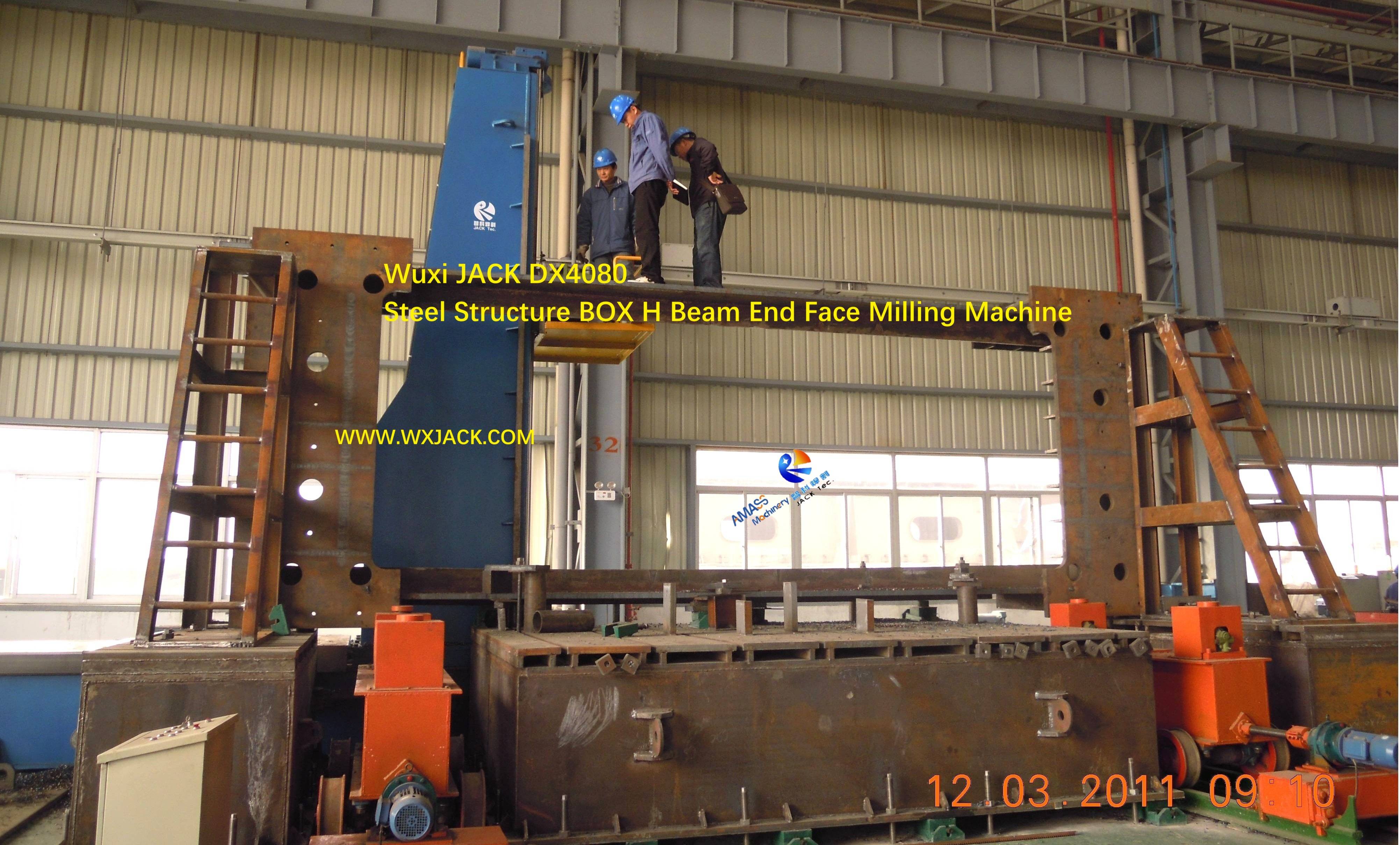

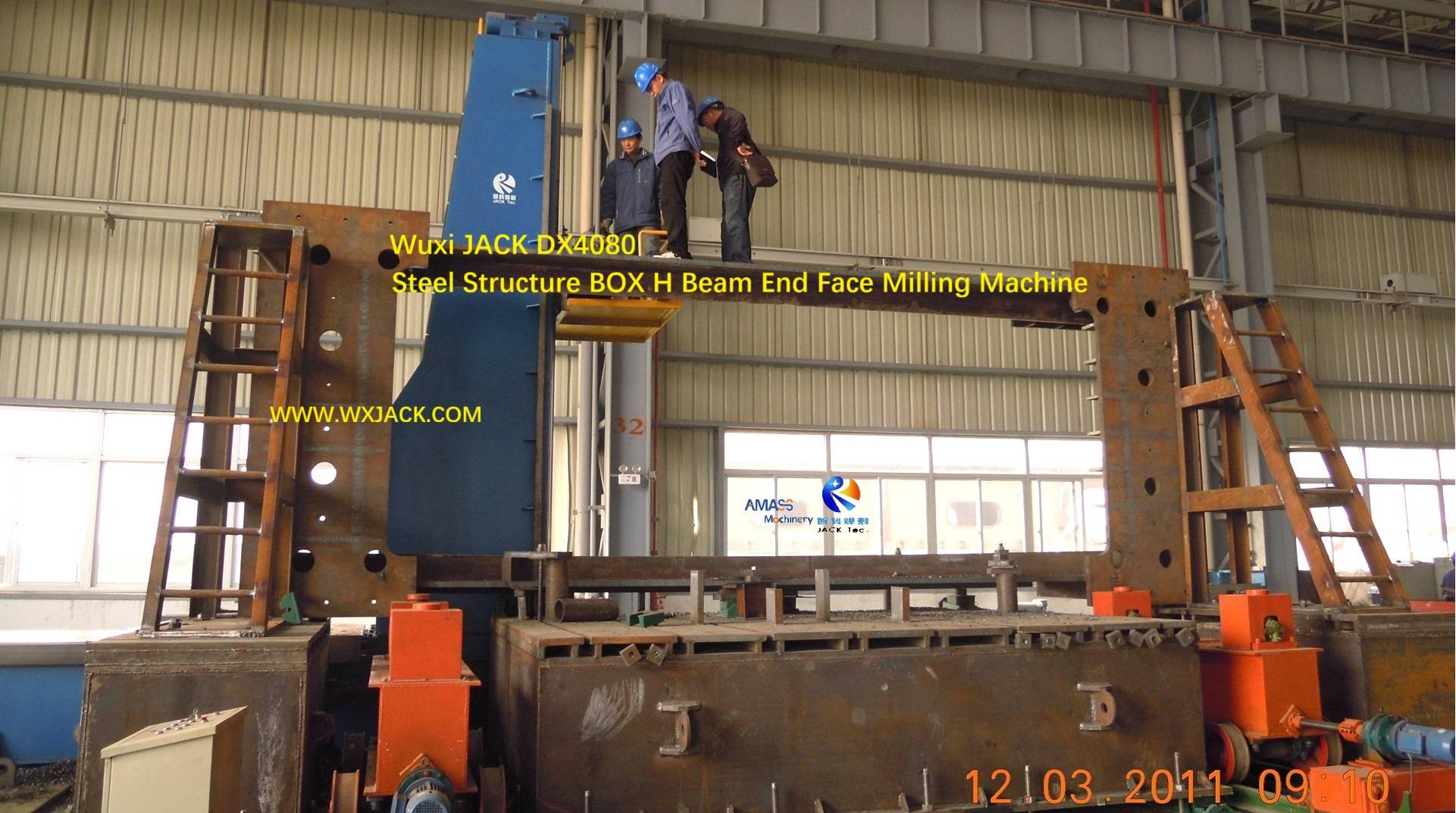

2) Типовые модели являются DX4060 / DX4080 / DX5080 / DX6080 Мощный фрезерный станок для обработки торца двутавровой балки.

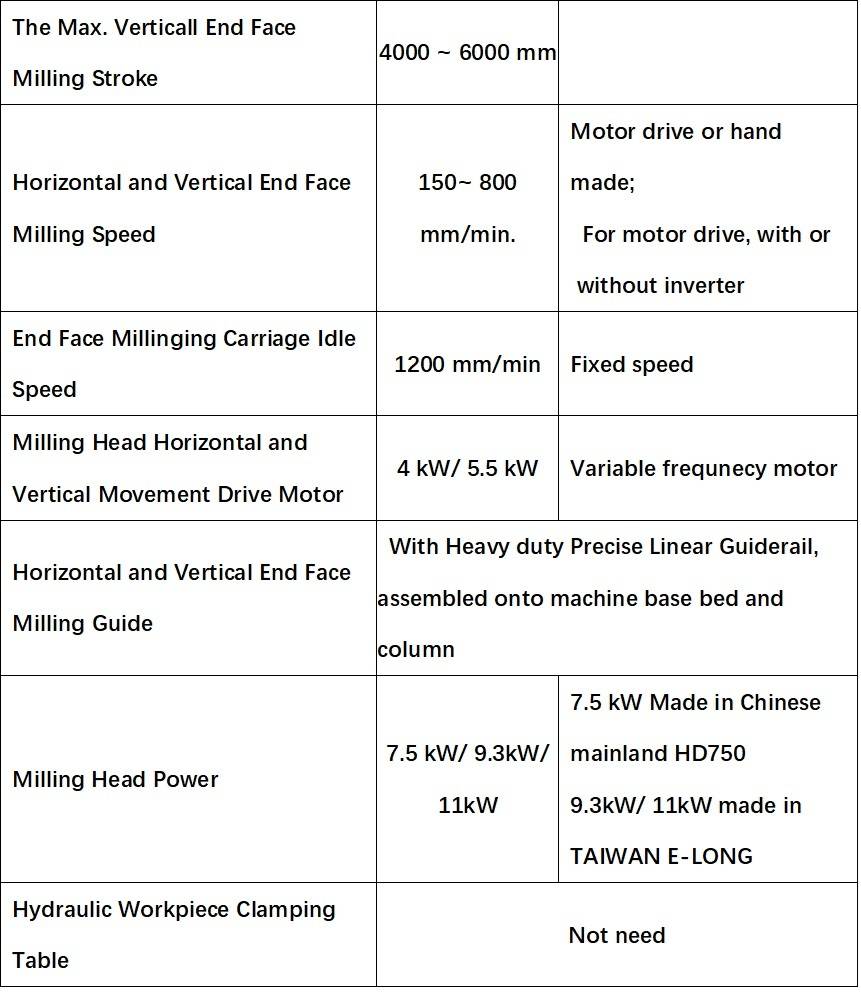

2. Технические параметры крупногабаритного фрезерного станка для двутавровой балки BOX:

Самый большой крест заготовки
Высота секции
4000 ~ 6000 мм
Горизонтальное фрезерование торца
Скорость
150 ~ 800 мм/мин. Рабочая скорость, инвертор
контроль
Торцевое фрезерование каретки на холостом ходу
Скорость
1200 мм/мин. Фиксированная скорость
Скорость вертикального торцевого фрезерования
конца двутавровой балки для тяжелого режима работы
Облицовочная машина
150~800 мм/мин,
Фиксированный или переменный
Моторный привод или ручная работа;
Для моторного привода, с или
без инвертора
Мощность двигателя горизонтального привода 4 кВт Двигатель с переменной частотой
Вертикальный приводной двигатель
Облицовка конца двутавровой балки для тяжелого режима работы
Машина
5,5 кВт
Горизонтальный и вертикальный конец
Лицом к лицу
С сверхмощной прецизионной линейной направляющей в сборе
на станину станка и колонну
Мощность фрезерной головки 7,5 / 9,3 / 11 кВт
Гидравлический привод Деталь
Зажим
Незачем

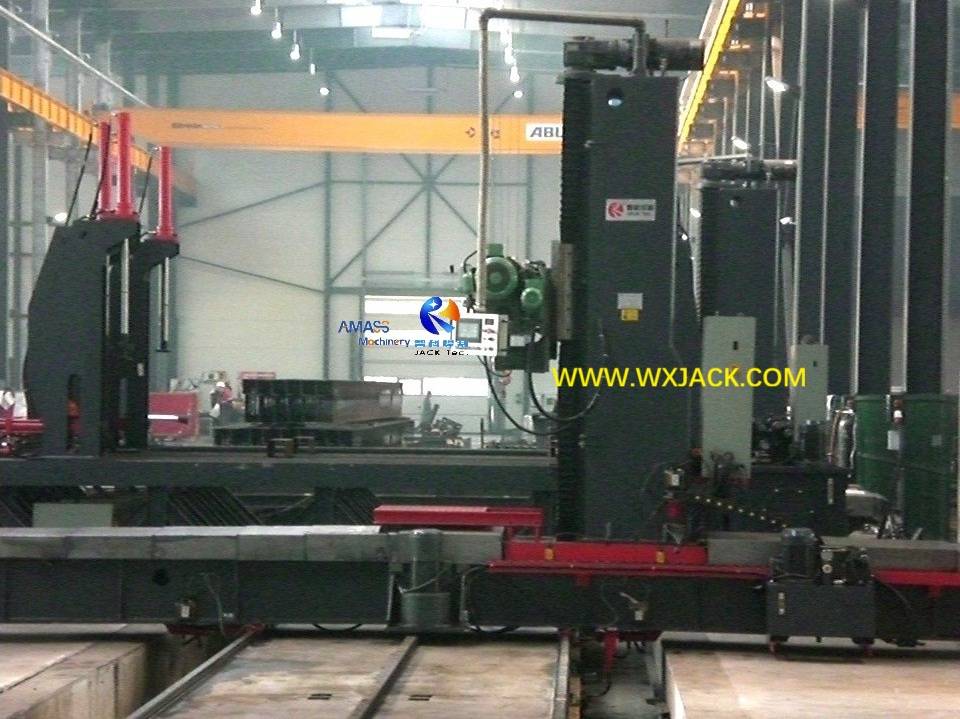

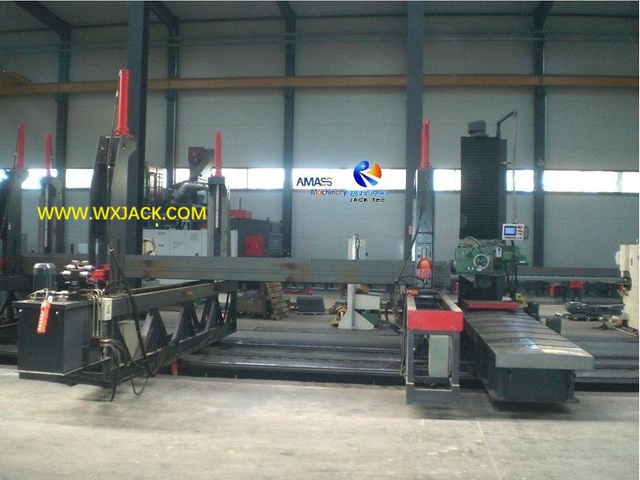

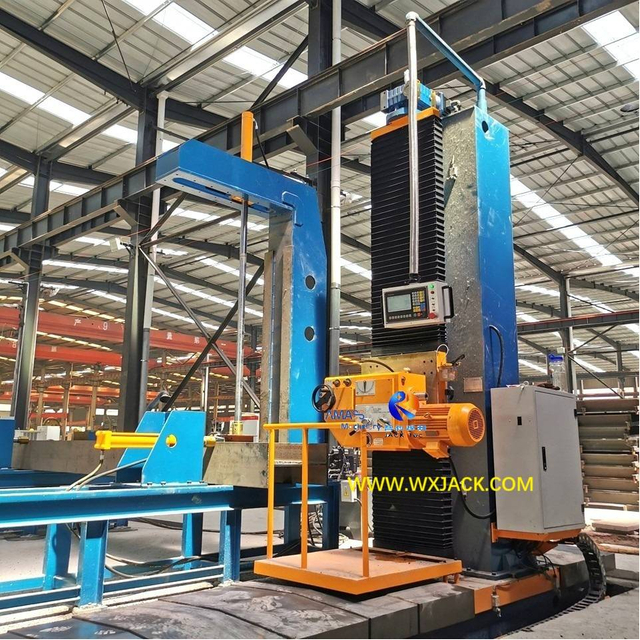

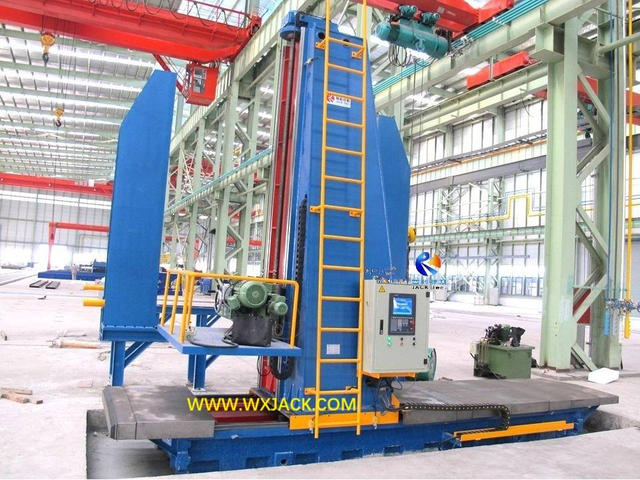

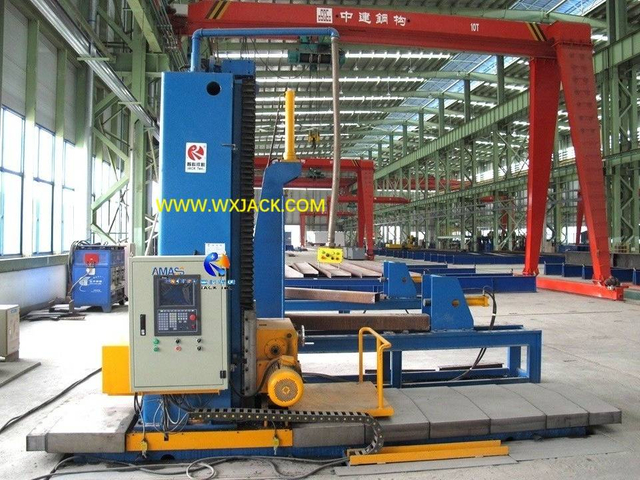

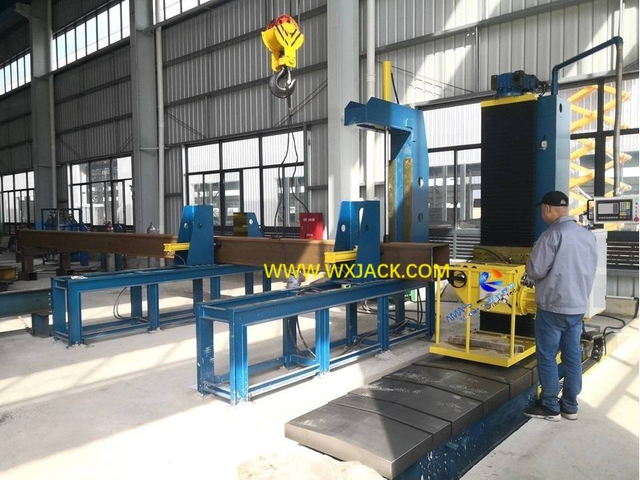

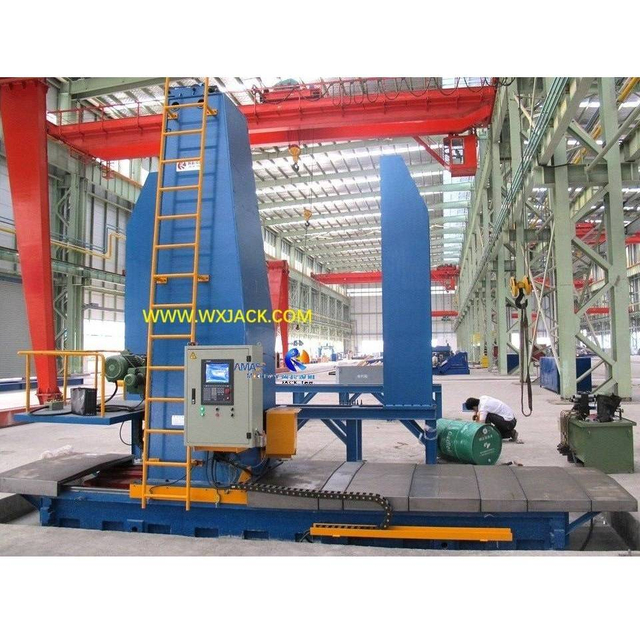

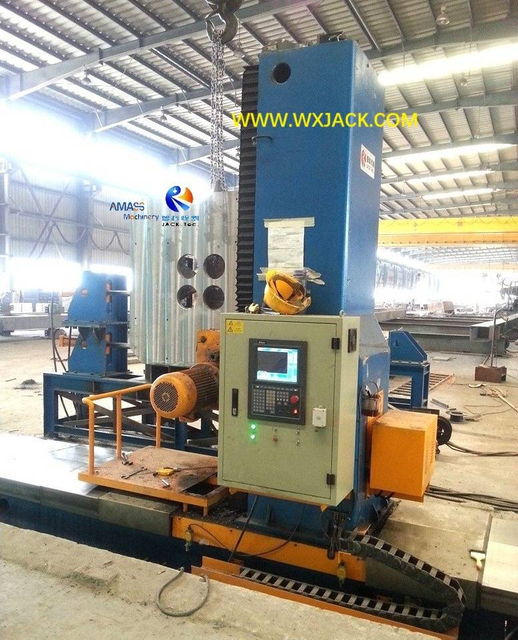

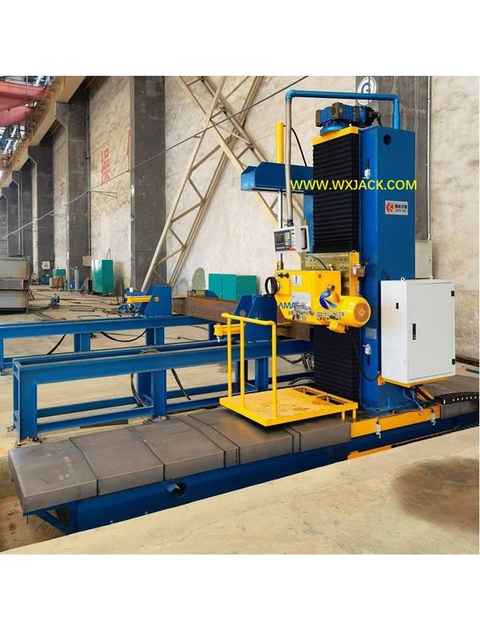

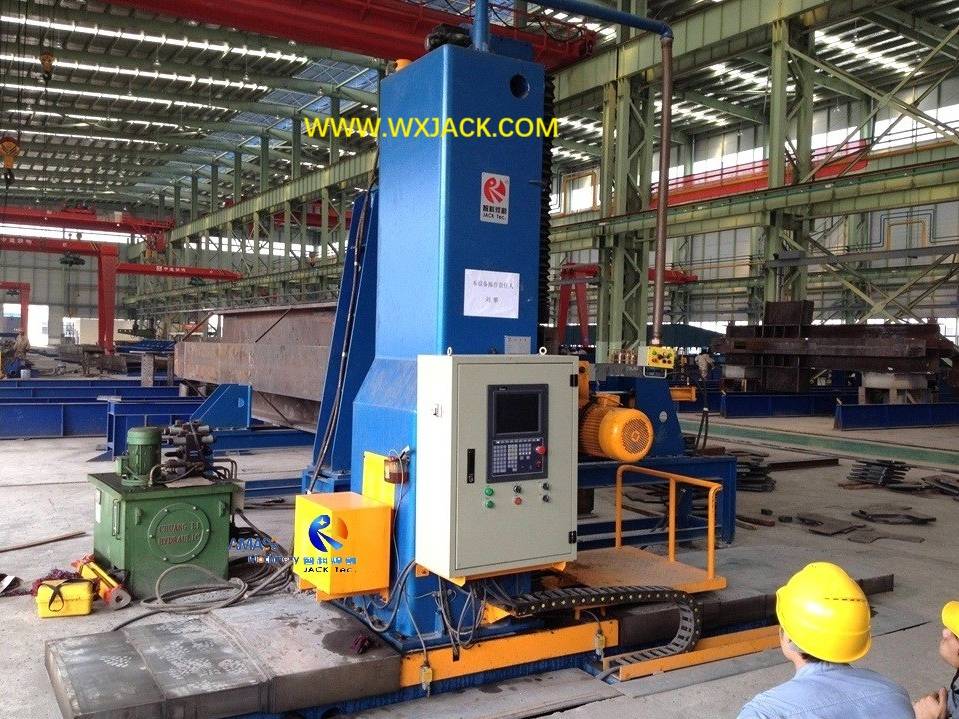

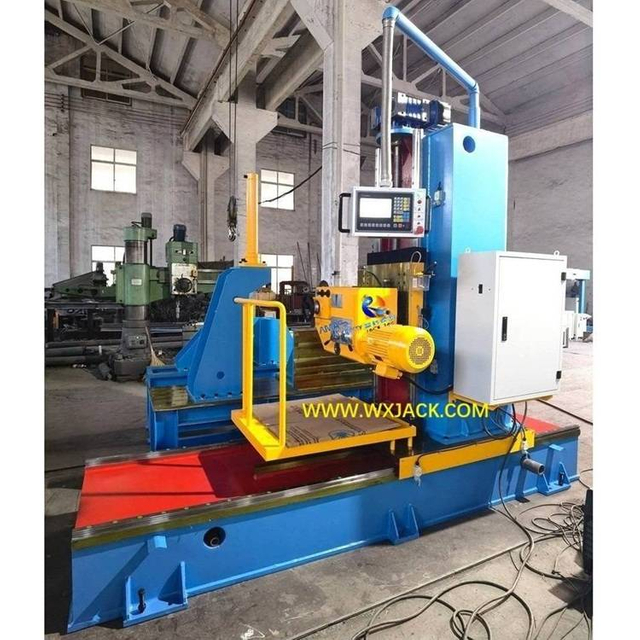

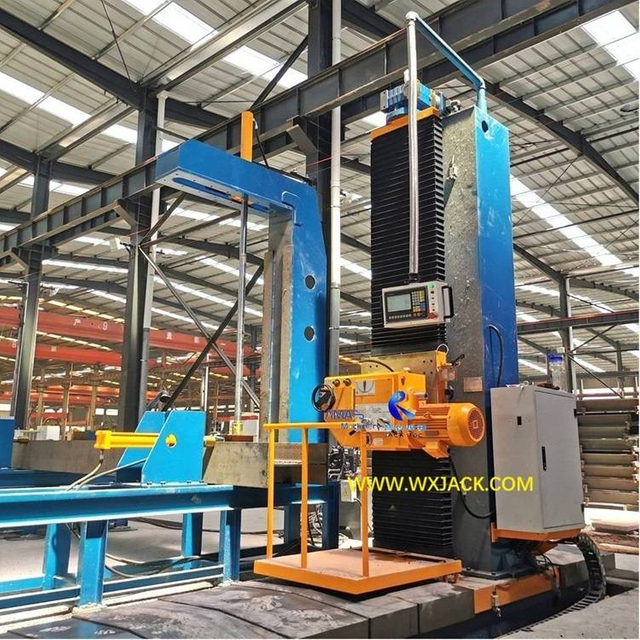

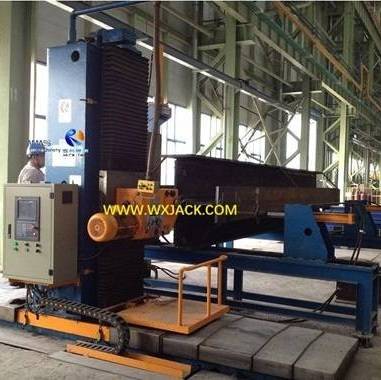

4. Фрезерный станок с ЧПУ для обработки торцов двутавровых балок

Подробнее >>

1. Введение в фрезерный станок с ЧПУ для обработки торцевых поверхностей двутавровых балок:

1) Размер заготовки: Диапазон вертикальной торцевой обработки охватывает стандартную модель и модель среднего размера: от 800 мм (CNC-DX08xx) до 3500 мм (CNC-DX35xx);
2) Тип заготовки: Показанный на правой фотографии, фрезерный станок с ЧПУ для торцевой поверхности двутавровой балки особенно подходит для круглой / специальной формы;
3) Наиболее часто выбираемая модель от ЧПУ DX15xx до ЧПУ DX35xx.Например: CNC DX1520 / CNC DX3030 / CNC DX3530 / CNC DX3535 Фрезерный станок с ЧПУ для двутавровой балки;
4) Приводной двигатель: Оснащенный серводвигателем, фрезерный станок с ЧПУ для торцевой поверхности двутавровой балки не применяется к моделям для тяжелых условий эксплуатации.

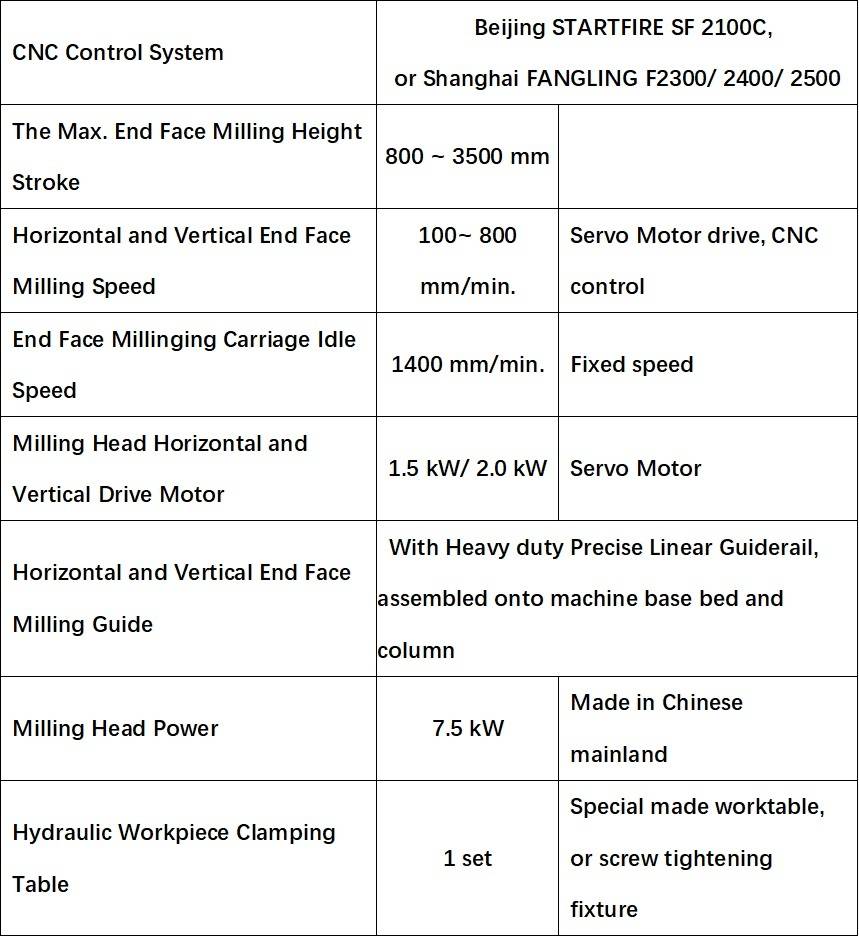

2. Технические параметры фрезерного станка с ЧПУ для обработки торцов двутавровых балок:

Система управления ЧПУ Пекин STARTFIRE SF 2100C
Шанхай FANGLING F 2300/2400/2500
Наибольшая высота поперечного сечения заготовки 800 ~ 3500 мм
Горизонтальная торцевая поверхность
Скорость фрезерования
100 ~ 800 мм/мин. Сервопривод,
ЧПУ
Каретка для торцевого фрезерования
Скорость холостого хода
1400 мм/мин. Фиксированная скорость
Вертикальное фрезерование торца
Скорость
100~800 мм/мин,
переменная
Сервопривод,
ЧПУ
Горизонтальный приводной двигатель 1,5 кВт Серводвигатель
Вертикальный двигатель 2 кВт Серводвигатель
Горизонтальный и вертикальный
Руководство по торцевой облицовке
С сверхмощной точной линейной направляющей,
монтируется на станину станка и колонну
Мощность фрезерной головки 7,5 кВт
Гидравлическая заготовка
Зажимная стойка
1 комплект, специальный рабочий стол или затяжка винта
приспособление

5. Центр фрезерования и торцевания элементов сварных конструкций

Подробнее >>

1. Уникальность фрезерно-облицовочного центра Wuxi JACK:

1) Особенность: Это высококачественный и сложный состав фрезерного станка с ЧПУ для торцевой поверхности двутавровой балки.Он изготавливается на заказ на основе конкретного потребительского спроса
2) Уси ДЖЕК Позиция: Так же, как и фрезерный станок для обработки торцевых поверхностей двутавровых балок, только очень немногие производители имеют возможность проектировать и производить фрезерно-облицовочные центры.Wuxi JACK - превосходный;
3) Один пример является для белорусского заказчика Структура Участник Фрезерно-облицовочный центр в 2011 г., который состоит из 2 комплектов фрезерных станков для торцевой поверхности двутавровых балок с ЧПУ DX1530 и 5 групп системы зажима заготовок.





2. Технические параметры фрезерно-облицовочного центра элементов конструкции:

Из-за его специального изготовления у этого продукта нет общих технических параметров.

Применение и сопутствующее оборудование станка для фрезерования торца двутавровой балки

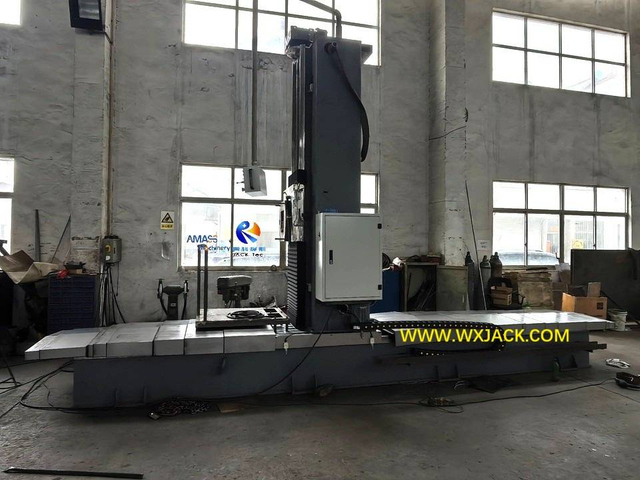

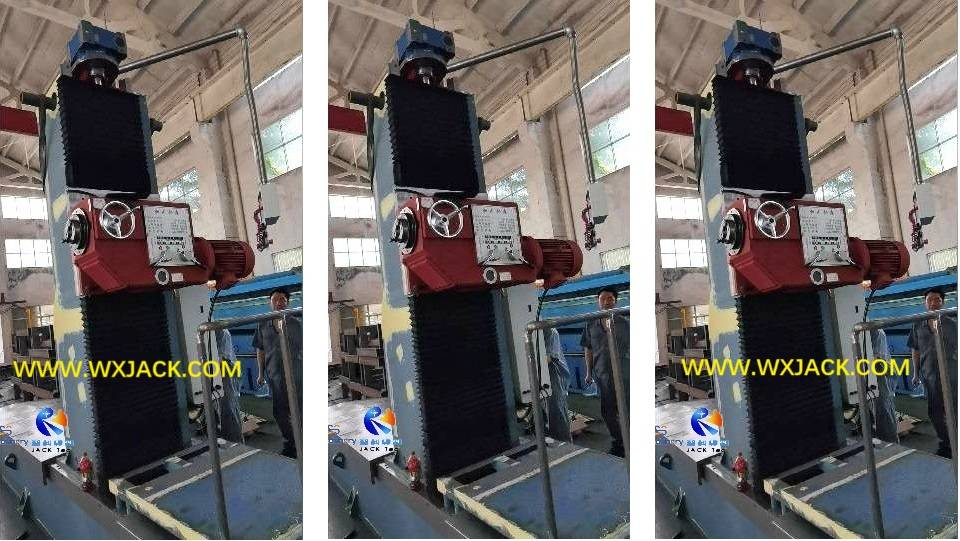

1. Основной принцип работы станка для фрезерования торцевых поверхностей двутавровых балок BOX:

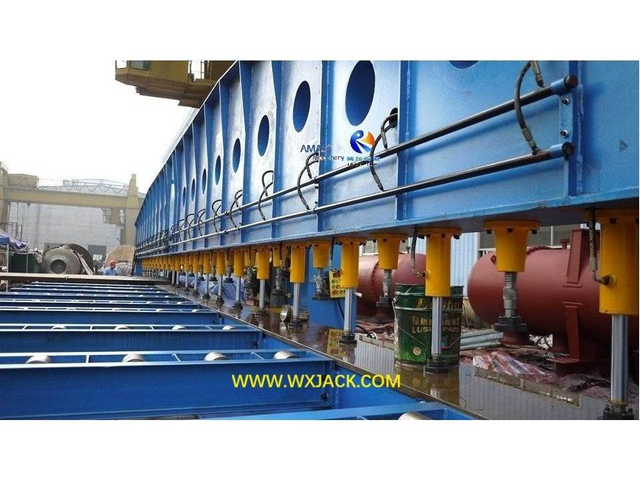

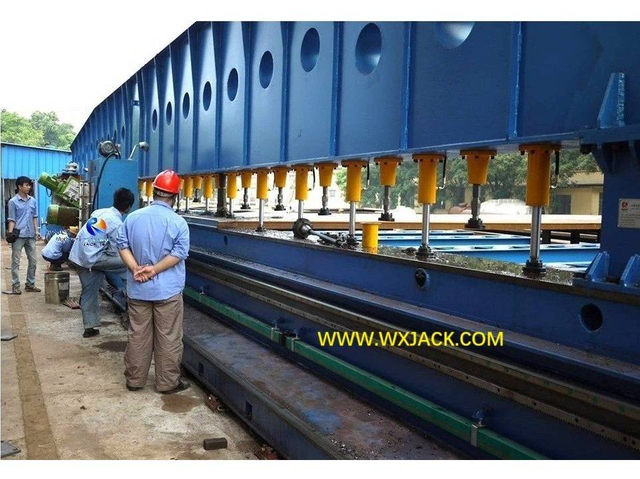

1) Такой же как Кромкофрезерный станок серии XBJ, Станок для торцевой обработки торцевой балки серии DX - это еще один вид оборудования для предварительной обработки по полировке торцевой поверхности;
2) Разница в том, что фрезерный станок для кромок работает на стальном листе;
3) в то время как фрезерный станок по торцу двутавровой балки работает на элементах конструкции;

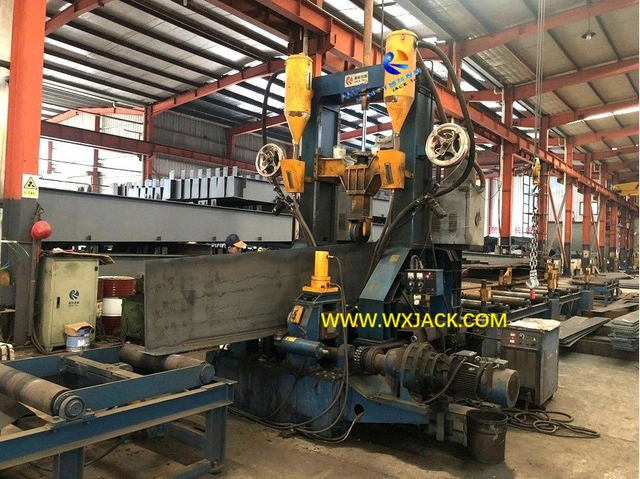

2. Рабочее положение: В качестве оборудования EOL (End of Line) станок для фрезерования торца двутавровой балки развернут на чистовой станции Линия по производству двутавровых балок, и Линия по производству балок BOX, и Линия по производству тавровых балок, или сразу после Машина для изготовления двутавровых балокe;

3. Расширенное применение станка для фрезерования торца двутавровой балки:

1) С появлением сверхмощной большой машины для торцовки двутавровых балок BOX;

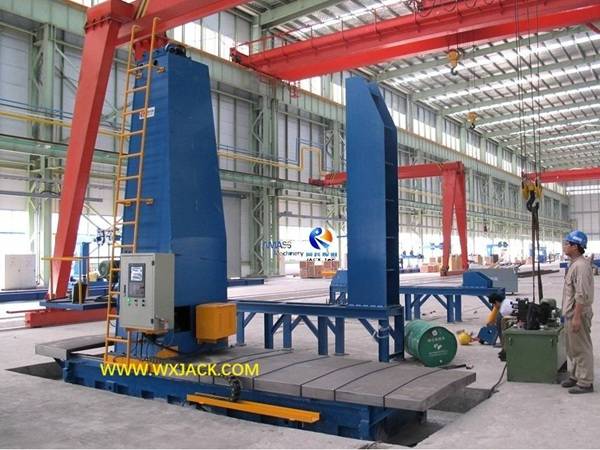

2) А также фрезерный станок с ЧПУ для обработки торцевых поверхностей двутавровых балок;
3) Это семейство продуктов расширяет область применения за пределы производства металлоконструкций;
4) К более широкому спектру оффшорной вышки/строительства мостов/гражданского строительства/строительства трубопроводов и т. д.;
5) Таким образом, крупногабаритный фрезерный станок для торцевой поверхности двутавровой балки для тяжелых условий эксплуатации также часто работает с автоматическим сварочным аппаратом для балок, аппаратом для сварки больших труб и т. д.

01

02

03

Часто задаваемые вопросы о фрезерном станке для двутавровых балок Wuxi JACK

Другие серии продуктов, которыми мы владеем, кроме фрезерного станка для обработки торцевых поверхностей двутавровых балок Pipe BOX

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0
Фрикционно-роликовый тип;Для крупногабаритной трубы
0
0
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Фрезерный станок для обработки торцевых поверхностей двутавровых балок BOX BOX Блоги

Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
