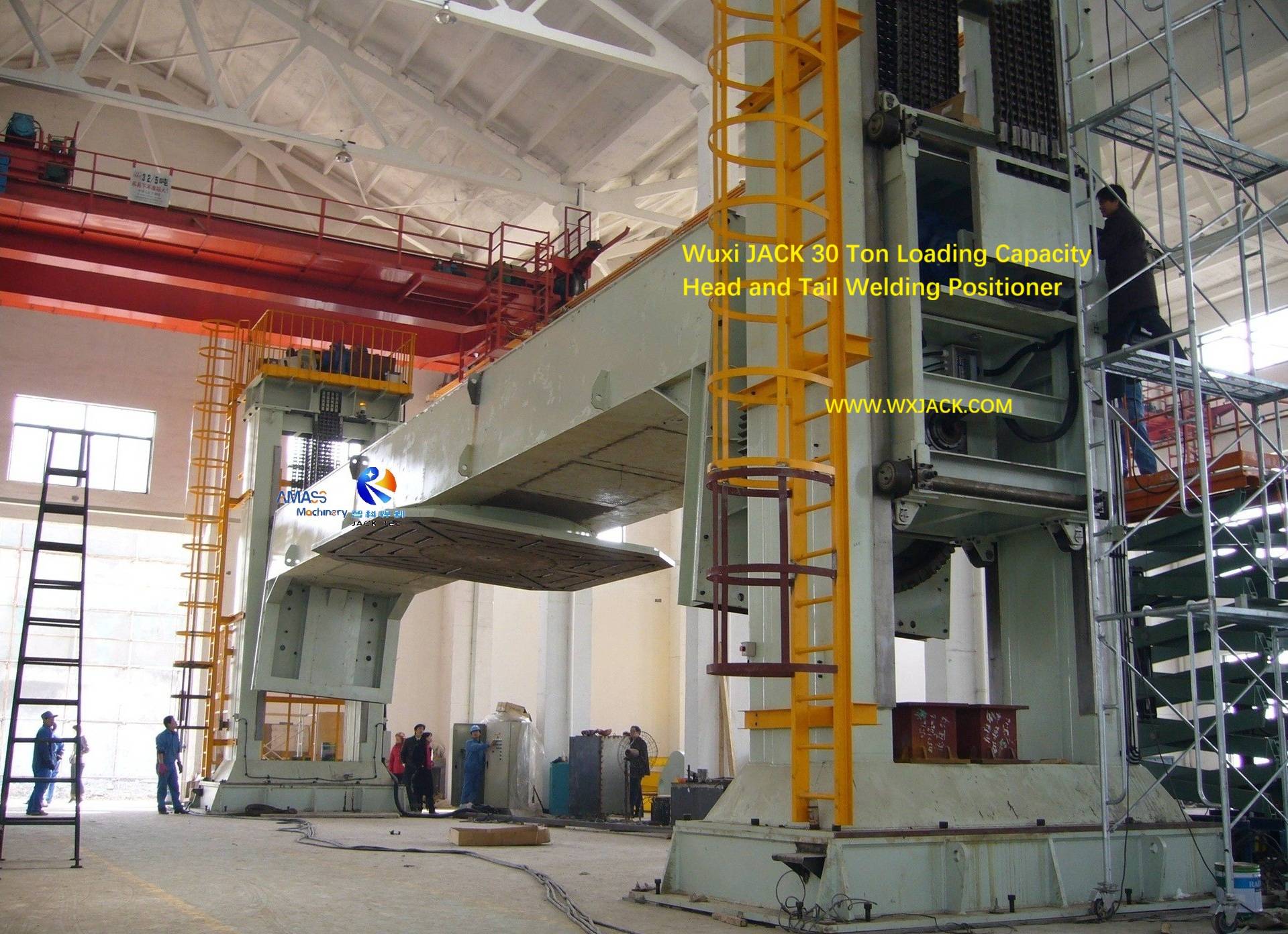

1 Head and Tail Welding Positioner

Позиционер для сварки головы и хвоста от Wuxi JACK, обеспечивающий высочайшее качество от начала до завершения для клиента!

Панель навигации на "Позиционер для сварки головы и хвоста"

Структура, режим работы, применение позиционера для сварки головы и хвоста

1. Структура позиционера для сварки головы и хвоста:

1) Сварочный позиционер с двумя корпусами головы и хвоста :

a) Сварочный позиционер с головкой и хвостом можно рассматривать как сварочный поворотный стол с двойным корпусом, рабочие части которого соединены между собой.Или это можно рассматривать как два комплекта сварочных позиционеров L-типа, стоящих лицом друг к другу;

Рабочая площадка сварочного позиционера Wuxi JACK для сварки головы и хвоста

Рис. 1 Позиционер для сварки головы и хвоста


b) В позиционере для сварки головы и хвоста два механических корпуса опорного кронштейна могут быть либо соединены вместе в единую раму с помощью куска горизонтальной балки, либо отделены друг от друга по отдельности.Пожалуйста, проверьте приведенное выше маленькое фото;
c) При условии отдельно расположенных опорных кронштейнов один из опорных кронштейнов может перемещаться вдоль рельса, чтобы приспособиться к изменению длины заготовки в головном и хвостовом сварочном позиционере;

Wuxi JACK Сварочный позиционер с регулируемой головкой и хвостом

Рис. 2 Позиционер для сварки головы и хвоста

2) Оригинальный сварочный поворотный стол в сварочном позиционере головы и хвоста :

a) В головном и хвостовом сварочных позиционерах сварочный поворотный стол в обычном стандартном сварочном позиционере и сварочном позиционере L-типа уменьшен до сварочного приспособления для закрепления заготовки;
b) В одном комплекте сварочного позиционера с головкой и хвостом имеется по одному крепежному приспособлению для сварки на каждом наборе из двух опорных кронштейнов.


2. Режим работы сварочного позиционера головы и хвоста:

Что касается двух наборов боковых опорных кронштейнов, сварочный позиционер головы и хвоста имеет гибкий способ работы.В его сварочном поворотном столе есть три дополнительных способа:



1) Одноосное вращение сварочного поворотного стола вокруг горизонтальной оси :

Это основная и незаменимая рабочая ось сварочного позиционера головы и хвоста.Как вы можете видеть на большой фотографии выше на этой странице, оператор приваривал элемент конструкции после того, как его точка сварки была повернута в правильное положение для сварки;

Эскиз конструкции на одноосном приспособлении типа «голова и хвост» сварочного позиционера

Рис. 3 Позиционер для сварки головы и хвоста

2) Две оси вращения и подъема сварочного поворотного стола :

Когда свариваемые рабочие детали имеют довольно большое поперечное сечение, головной и хвостовой сварочный позиционер должен иметь возможность подъема и опускания в пределах определенного вертикального хода, от часто 800 ~ 1000 мм до более высокого уровня, изготовленного по индивидуальному заказу;

Wuxi JACK Сварочный позиционер подъемного типа с головкой и хвостом

Рис. 4 Позиционер для сварки головы и хвоста

3) Трехосевое вращение, вращение и подъем сварочного поворотного стола :

a) В сложном головном и хвостовом сварочном позиционере сварочный поворотный стол меньшего размера установлен на горизонтальной балке и свободно вращается на 0°~360°;
б) Эта дополнительная степень свободы делает головной и хвостовой сварочный манипулятор пригодным для сварки нестандартной формы и распределенных сварных швов рабочих деталей.

Трехосевой сварочный позиционер Wuxi JACK с головкой и хвостом

Fig5 Позиционер для сварки головы и хвоста


3. Применимые рабочие части для позиционера для сварки головы и хвоста:

1) Сварочный позиционер с головкой и хвостом разработан специально для сварки рабочих деталей большой длины (более 2 м);
2) Как мы обсуждали на странице « Одноосевой сварочный поворотный стол», вертикальный вращающийся сварочный поворотный стол используется для сварки коротких деталей, что дополняет функцию этого сварочного позиционера с головкой и хвостом.



Сварочный позиционер с головкой и хвостом и другие типы сварочных поворотных столов производства Wuxi JACK

Преимущества вращающегося сварочного позиционера Wuxi JACK

1. Это серия тем, охватывающая все аспекты продукта Wuxi JACK: производительность, качество, эксплуатация, стоимость, производительность и т. д. Мы распространяем эту тему на этой странице «Позиционер для сварки головы и хвоста», а также связанные страницы, посвященные той же группе продуктов, что и сварочный поворотный стол: двухосевой сварочный позиционер, , трехосный сварочный позиционер, , одноосный сварочный поворотный стол, , сервопривод, сварочный позиционер и специальный сварочный позиционер ;
2. Здесь мы обсуждаем множественную гибкую реализацию подъема сварочного поворотного стола в поворотном сварочном позиционере. , что имеет решающее значение для нормальной работы сварочного позиционера головы и хвоста.

Несколько гибких способов подъема на сварочном поворотном столе в сварочном позиционере:



Как найти наиболее подходящий способ управления высотой и другим движением на сварочном поворотном столе в сварочном позиционере?




1. Важность высоты сварочного поворотного стола в сварочном позиционере :

Высота сварочного поворотного стола и заготовки - это третья степень свободы в работе поворотного сварочного позиционера, которая очень полезна для сварки рабочих деталей большой высоты или большого размера;



2. При проектировании различных типов сварочных позиционеров в Wuxi JACK правильность и гибкость являются ориентиром в том, как реализовать подъем сварочного поворотного стола:

1) Как мы обсуждали на странице « Трехосевой сварочный позиционер », Wuxi JACK использует самый безопасный и надежный способ подъема гидравлического привода для сварочного поворотного стола во всех наших сварочных позиционерах L подъемного типа;
2) Кроме того, как вы можете видеть на приведенных выше фотографиях, в крупногабаритных головных и хвостовых сварочных позиционерах, особенно с ходом подъема более 2 м, цепь и звездочка являются правильным способом привода и трансмиссии, гарантирующими достаточную удерживающую силу и подъемный ход, что делает надежным запуск сварочного поворотного стола;
3) Между тем, при условии безопасной эксплуатации, подходящей сварки и удобной работы, мы всегда изучаем наиболее применимый способ управления движением в наших продуктах, включая подъем сварочного поворотного стола в сварочном позиционере.Взяв в качестве примера сварочный позиционер ручного подъемного типа на фотографии выше, вы можете увидеть, что его подъем и опускание сварочного поворотного стола осуществляется с помощью монтажных болтов различных классов.Это может напомнить вам сварочный вращатель для регулировки болтов HLK .Определенно, оба продукта имеют одинаковый способ регулировки при подгонке под измененный размер заготовки;
4) Для получения более подробной информации, пожалуйста, ознакомьтесь с информацией о продукте Сварочный позиционер с ручным вертикальным подъемом с одной столешницей и Сварочный позиционер с двойной столешницей для подъема и вращения для тяжелых условий эксплуатации..

Рабочее видео сварочного позиционера Wuxi JACK с головкой и хвостом, сварочного позиционера L подъемного типа, сварочного позиционера с вращающейся трубой

Ввод в эксплуатацию сварочного позиционера Wuxi JACK Head and Tail

Сварочный поворотный стол грузоподъемностью 3 тонны сварочного позиционера L-типа на объекте заказчика

Валидация для труб PR24 Wuxi JACK вращающегося сварочного позиционера

Подразделение сварочных позиционеров головы и хвоста

Здесь мы разделяем сварочный позиционер головы и хвоста на три ветви:
1. Одноосный горизонтальный вращающийся сварочный позиционер фиксированной высоты;
2. Двухосевой горизонтальный вращающийся сварочный позиционер подъемного типа;
3. Трехосевой горизонтальный вращающийся, вращающийся подъемный сварочный позиционер

Давайте рассмотрим вышеперечисленные три типа головных и хвостовых сварочных позиционеров один за другим.

Панель навигации на «головном и хвостовом сварочном позиционере»

1. Одноосный горизонтальный вращающийся сварочный позиционер с вращающейся головкой и хвостом:

Подробнее >>

1. Применяемая заготовка и конструкция сварочного позиционера фиксированной высоты с головкой и хвостом:

1) Этот тип сварочного позиционера с головкой и хвостом применим для сварки заготовок с малым поперечным сечением и относительно легким весом.Таким образом, нет необходимости поднимать сварочный стол во время работы;
2) Оба конца рабочих органов соединены с боковыми сторонами сварочного поворотного стола;
3) Во время работы рабочие части и сварочный поворотный стол вращаются вокруг горизонтального вала, соединенного между обеими сторонами головки и хвоста сварочного позиционера.


2. Классификация сварочных позиционеров с фиксированной высотой головы и хвоста:

1) Как вы можете видеть на фотографиях справа, сварочный позиционер с фиксированной высотой головки и хвоста может быть раздельного или интегрального типа ;Вращение сварочного поворотного стола может осуществляться либо моторным приводом , либо ручным поворотом ;
. 2) Позиционер сварки с головкой и хвостом цельной конструкции белого цвета представляет собой перекрывающийся продукт со сварочным приспособлением.Вращение сварочного поворотного стола осуществляется вручную и фиксируется в угловом положении.Пожалуйста, проверьте продукт Горизонтальное вращающееся сварочное приспособление Тип сварочного позиционера с двойным соединением ;
3) Сварочный позиционер светло-зеленого цвета с головкой и хвостом имеет разъемный корпус.Вращение рабочих органов осуществляется с помощью двигателя.Пожалуйста, проверьте продукт Позиционер для сварки головы и хвоста для ручной и автоматической сварки.


3. Технические параметры сварочного позиционера с фиксированной высотой головы и хвоста:

Это изготовленные на заказ сварочные поворотные столы, технические параметры которых различаются в каждом конкретном случае.

2. Двухосевой горизонтальный вращающийся сварочный позиционер подъемного типа:

Подробнее >>

1. Применяемая заготовка и конструкция сварочного позиционера с подъемом головы и хвоста:

1) Когда поперечное сечение рабочих частей становится больше или точки сварки распределяются в разных положениях, головной и хвостовой сварочные позиционеры должны иметь функцию подъема;
2) Сварочный позиционер для подъема головы и хвоста меньшего размера обычно имеет разделяющуюся структуру, как показано на верхней и нижней части левых фотографий;
3) Когда рабочие части становятся выше и тяжелее, обычно имеется сплошная горизонтальная балка, соединенная между обоими концами головки и хвоста сварочного позиционера, служащая поворотным столом для сварки, как вы можете видеть на средней фотографии слева;

4) Кроме того, на нижней левой фотографии показаны головной и хвостовой сварочные позиционеры с подвижными боковыми кронштейнами.Он предназначен для рабочих частей с широким диапазоном длины.


2. Классификация сварочных позиционеров с подъемом головы и хвоста:

В описании конструкции сварочного позиционера с подъемом головы и хвоста, как указано выше, мы несколько упомянули его классификацию.Вот дополнение:
1) Три фотографии слева отражают три комплекта сварочного позиционера с головкой и хвостом с ходом подъема 800 мм, 3000 мм и 2500 мм соответственно;
2) Соответствующая передача - ходовой винт, цепи и звездочка.Вы можете назвать его средним и сверхмощным сварочным позиционером с головкой и хвостом соответственно;
3) Для получения подробной информации см. продукт Сварочный позиционер подъемного типа с креплением патрона и двойной столешницей , а также сварочный позиционер с подъемом головы и хвоста..


3. Технические параметры сварочного позиционера с подъемом головы и хвоста:

Это специально изготовленные сварочные поворотные столы, технические параметры которых различаются в каждом конкретном случае.

3. Трехосевой горизонтальный вращающийся, вращающийся и подъемный сварочный позиционер.

Подробнее >>

1. Применяемая заготовка и конструкция вращающегося сварочного позиционера с головкой и хвостом:

1) В практическом применении такой трехосевой сварочный позиционер с головкой и хвостом обычно предназначен для тяжелых условий эксплуатации, для обработки больших размеров, тяжелого веса и сложной конструкции рабочих частей;
2) На горизонтальной балке имеется поворотный стол для сварки, который можно поворачивать на 0°~360°;
3) При работе такого сварочного позиционера с головкой и хвостом 0°~360°, вращающееся вокруг горизонтальной оси, и 0°~360°, вращение сварочного поворотного стола - все это скорость сварки на рабочих деталях, которая контролируется инвертором.Или, в строгих условиях, с серводвигателем;
4) Для получения подробной информации, пожалуйста, проверьте продукт Сварочный позиционер с тремя степенями свободы для головы и хвоста и Сварочный позиционер . с вращением головы и хвоста с сервоприводом .


2. Технические параметры сварочного позиционера вращающегося подъемного типа с головкой и хвостом:

Это изготовленные на заказ сварочные поворотные столы, технические параметры которых различаются в каждом конкретном случае.

Применение и сопутствующее оборудование позиционера для сварки головы и хвоста

1. Позиционер для сварки головы и хвоста в основном используется в строительной, автомобильной и инженерной технике для производства незавершенных работ и элементов конструкции;
2. Соответствующее сварочное оборудование с головным и хвостовым сварочным позиционером представляет собой сварочный манипулятор , , сварочный вращатель , специальный сварочный аппарат и т. д.;
3. Перекрывающийся продукт и опорный блок представляют собой сварочное приспособление на сварочном поворотном столе сварочного позиционера головы и хвоста.
