1. Определение и использование сложного станка для резки с ЧПУ. Быстрая навигация

1. Определение и использование сложного станка для резки с ЧПУ.

2. Применение комплекса станков для резки с ЧПУ Wuxi JACK.

3. Станок для резки и сверления пластин с ЧПУ

4. Центр резки станка плазменной резки с ЧПУ

5. Станок плазменной резки с ЧПУ Common Rail

6. Рабочее видео станка плазменной резки с ЧПУ Wuxi JACK

1 Станок с ЧПУ для резки и сверления пластин 4

5 Станок для резки и сверления пластин с ЧПУ 17- IMG_3344

Определение и использование сложной машины для резки с ЧПУ

1. Почему мы говорим о комплексе раскройного станка с ЧПУ?

1) На страницах товаров 'Станок с ЧПУ для резки', а также 'Станок для газовой резки с ЧПУ', а также 'Станок плазменной резки с ЧПУ', мы представляем это семейство продуктов широко используемого 1-го операционного оборудования для резки листового металла;
2) В практическом применении эти станки для резки с ЧПУ применяются не только как отдельное оборудование, но также иногда проектируются, производятся и вводятся в эксплуатацию на территории заказчика в виде машинного комплекса для удовлетворения более сложных и индивидуальных требований клиентов.

2. Какова форма комплекса станков с ЧПУ?

Комплекс раскройного станка с ЧПУ может состоять из:

1) Интегрированная функция в одну машину: Например, объединение станка для газопламенной резки с ЧПУ и станка для сверления с ЧПУ для объединения в станок для резки и сверления пластин с ЧПУ;
2) Интегрированные группы машин: Например, объединение нескольких комплектов станков плазменной резки с ЧПУ различных конфигураций для объединения в центр резки;
3) Common Rail станка с ЧПУ для резки: Например, машина для плазменной резки с ЧПУ и машина для газовой резки с ЧПУ используют одну и ту же параллель режущих направляющих.

3. Преимущество комплекса станков плазменной резки с ЧПУ:

1) Сэкономьте бюджет на покупке оборудования, установив такой универсальный станок для резки и сверления листового металла с ЧПУ;
2) Сохранение земли под мастерскую с помощью встроенного станка для резки с ЧПУ;
3) Гибкое расположение станка для резки с ЧПУ, введенного в эксплуатацию и работающего, адаптируясь к различным требованиям клиентов;
4) Возможность обработки металлических пластин особых размеров и/или требований, которые невозможно обработать на одном станке с ЧПУ для резки;

5) Для быстрого и общего ознакомления с семейством машин для плазменной резки с ЧПУ посетите веб-страницу с краткими слайдами 'Обзор станка для резки с ЧПУ Wuxi JACK'.

Здесь мы берем три примера, чтобы проиллюстрировать комплекс станка плазменной резки с ЧПУ.

Посмотреть больше

Применение комплекса станков для резки с ЧПУ Wuxi JACK

Посмотреть больше

Станок для резки и сверления пластин с ЧПУ

1. Функции станка для резки и сверления пластин с ЧПУ:

1) Станок для резки и сверления пластин с ЧПУ представляет собой интеграцию станка для газовой резки с ЧПУ и сверлильного станка с ЧПУ: под управлением ЧПУ станок может выполнять резку по форме пламени, а также сверление отверстий в заданном месте на стальном листе;
2) В станке для резки и сверления пластин с ЧПУ макс.толщина для газовой резки 100 мм;Макс.толщина для сверления отверстий 80 мм;
3) Просверленные отверстия, вырезанные на станке для резки и сверления пластин с ЧПУ, имеют тип без резьбы, одиночный, множественный или групповой.Диаметр, положение, количество просверленных отверстий можно точно контролировать на станке для резки и сверления пластин с ЧПУ;
4) Резка пламенем выполняется так же, как и на обычной машине для резки пламенем с ЧПУ;Сверление отверстий осуществляется с помощью механической сверлильной головки.

Посмотреть больше

2. Конфигурация станка с ЧПУ для резки и сверления пластин:

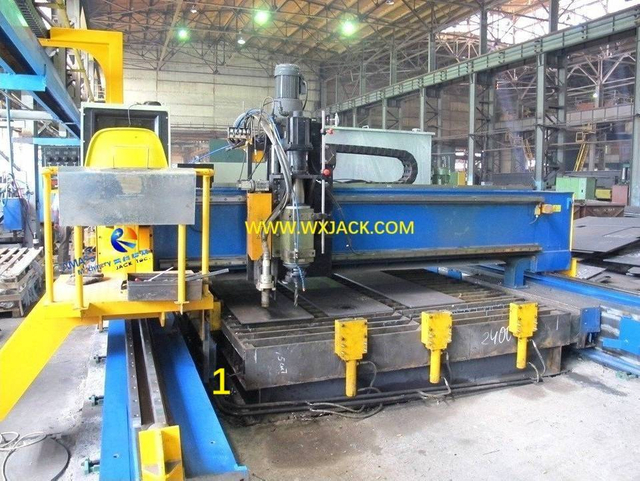

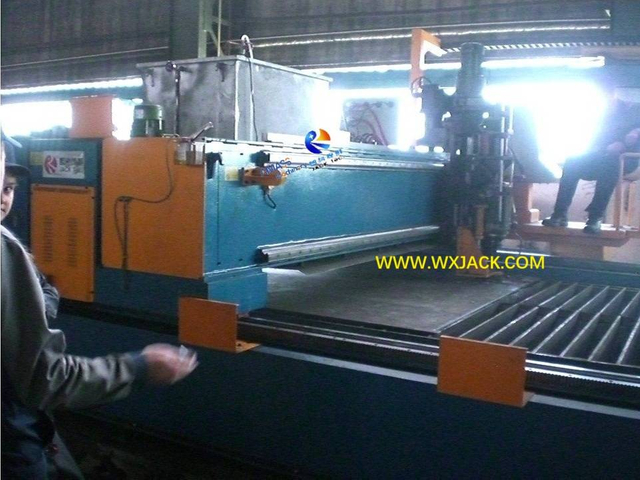

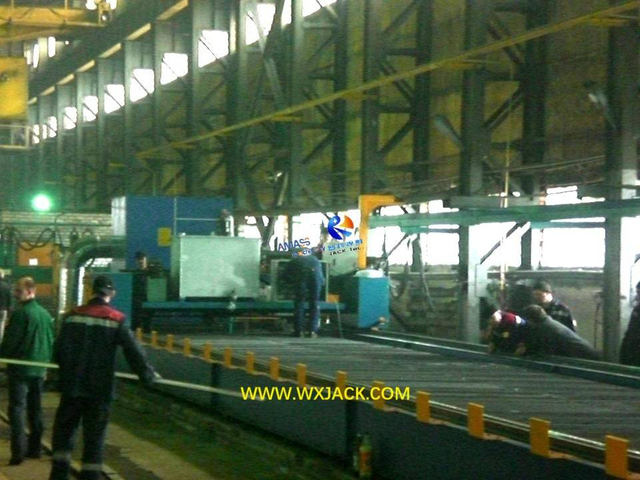

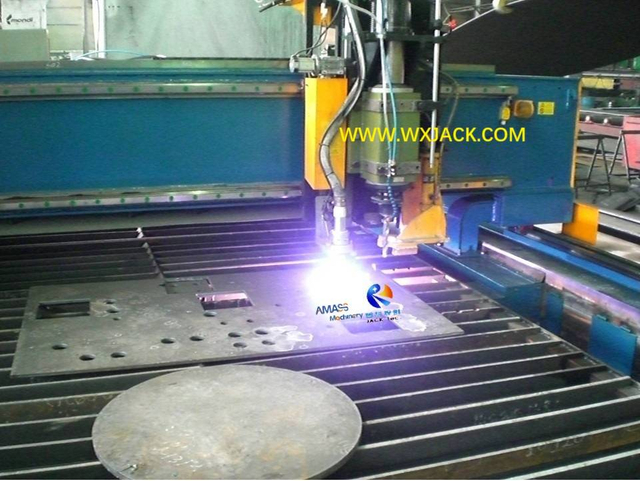

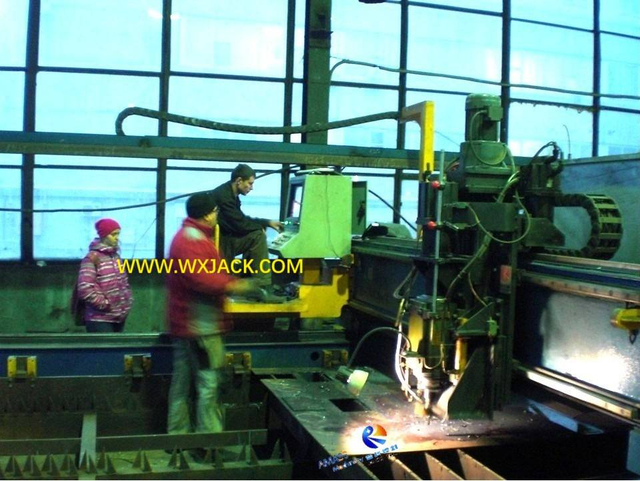

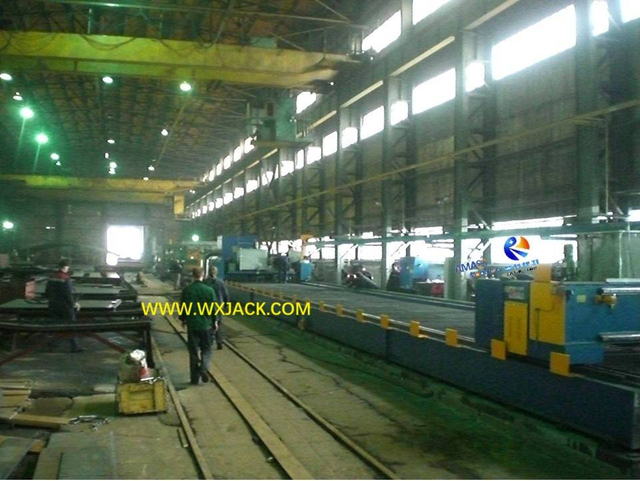

1) 1 ^-е фото : во время работы комплекса станков для резки с ЧПУ стальной лист укладывается на режущую платформу и плотно прижимается с помощью круга гидравлических домкратов, окружающих платформу;

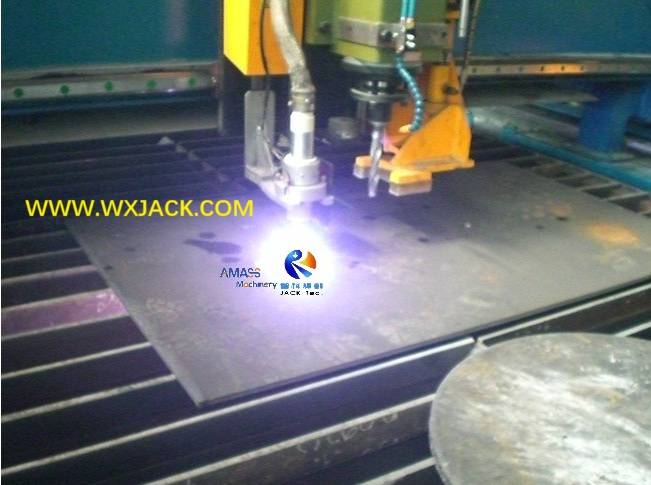

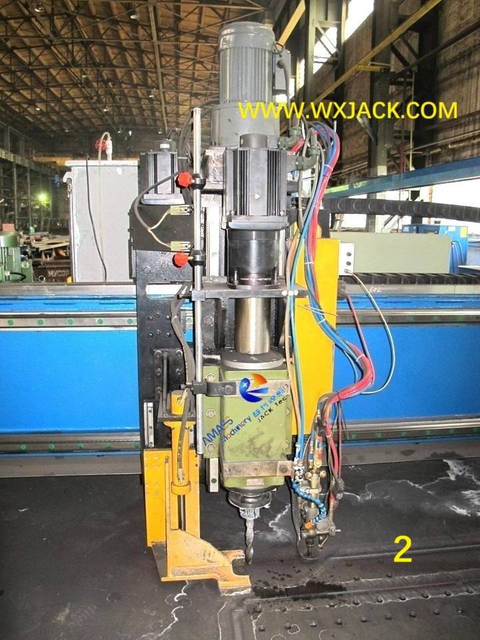

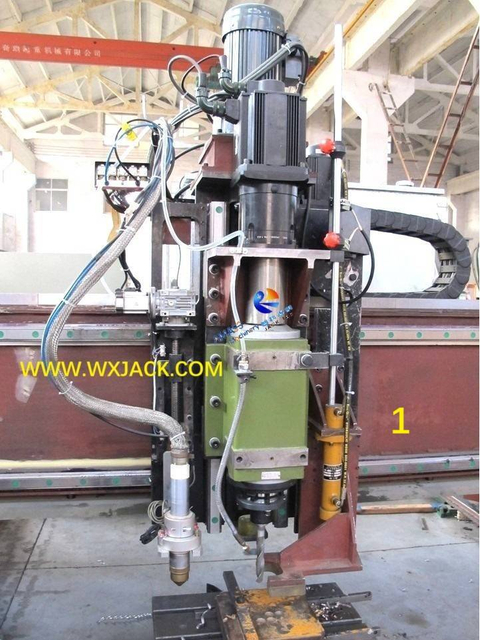

2) 1 ^-е фото : горелка для газовой резки с ЧПУ и сверлильная головка имеют одну и ту же часть подвижной каретки, которая установлена на передней балке станка для резки и сверления листового металла с ЧПУ;

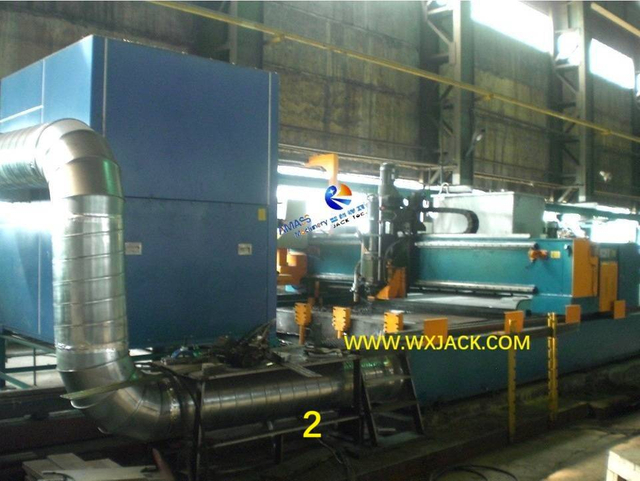

3) 2- ^е фото : Станок для резки и сверления листового металла с ЧПУ оснащен системой охлаждения при сверлении: включает в себя устройство распыления охлаждающей жидкости, резервуар для циркуляции охлаждающей жидкости, гидравлический клапан и насос.Система охлаждения работает в автоматическом режиме;

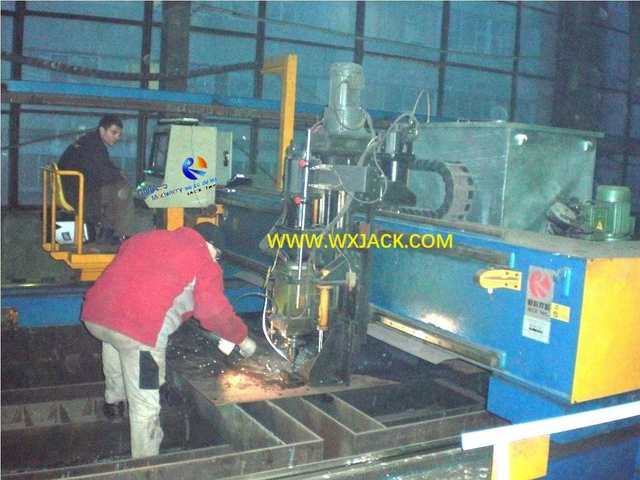

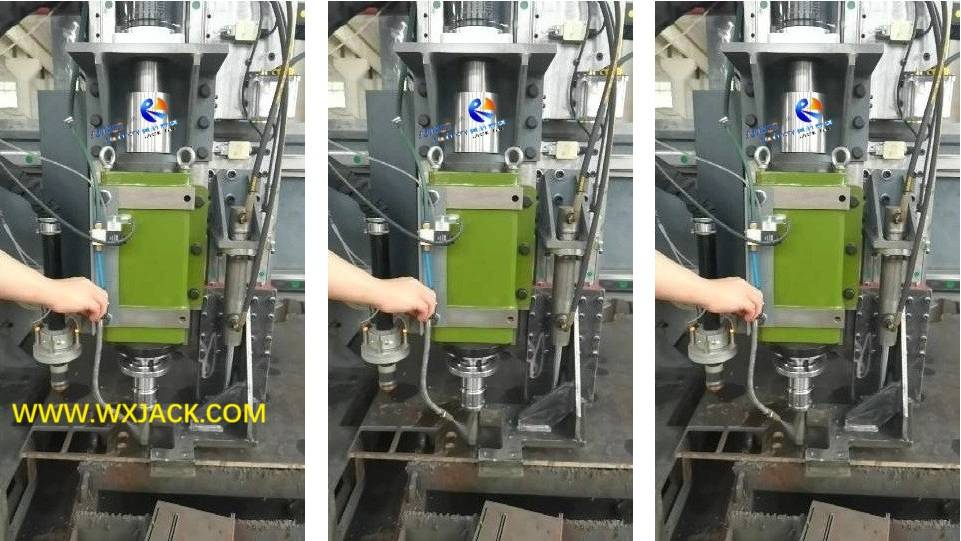

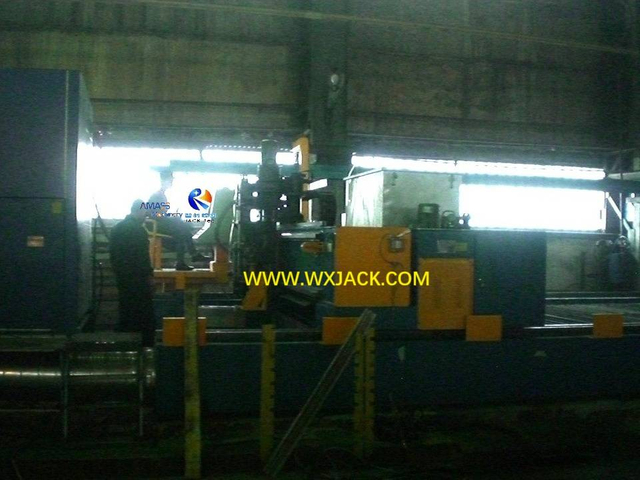

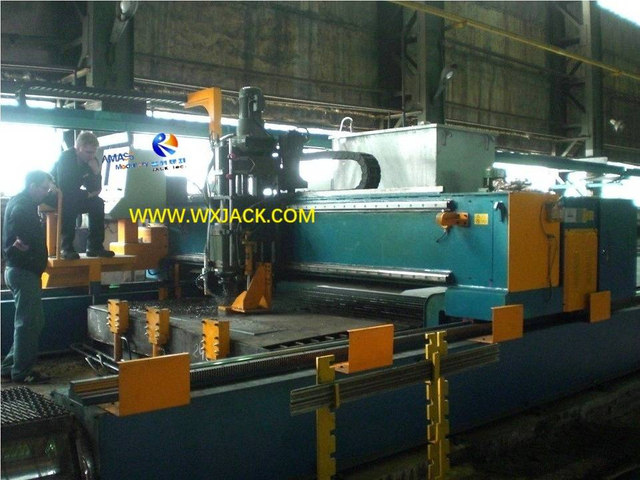

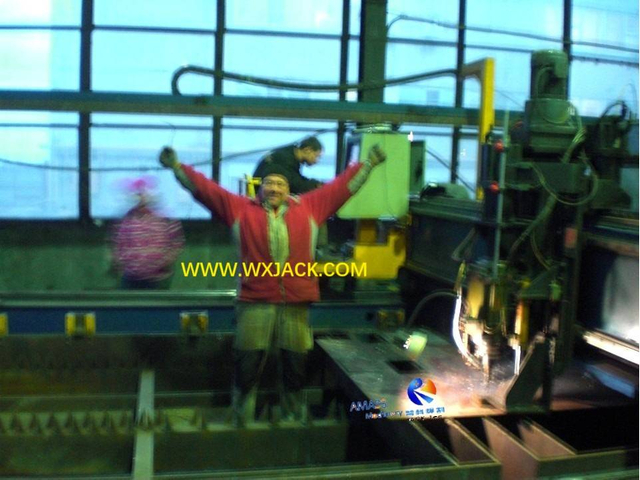

4) 3 - ^я и 4 ^-я фотографии : Во время работы станка для резки и сверления листового металла с ЧПУ оператор сидит на рабочем месте оборудования, которое состоит из контроллера ЧПУ, панели управления комплекса станка для резки с ЧПУ, панели управления газом для газовой резки. , и стул.Прокладка кабелей и режущего газа в продольном направлении осуществляется через подвесной кабельный лоток рядом с режущей платформой станка для резки и сверления листового металла с ЧПУ и проходит вдоль стены мастерской.

Посмотреть больше

3. Производство станков для резки и сверления пластин с ЧПУ:

1) В этом комплексе станка для резки с ЧПУ резак и сверлильная головка имеют три степени свободы:

а) 1 ^-я и 2 - ^я фотографии : ось X вдоль поперечной балки, приводимая в движение серводвигателем подвижной каретки, направляемая точной линейной направляющей и передаваемая зубчатой рейкой;
б) ось Y вдоль продольного направления режущей платформы, приводимая в движение серводвигателем передвижного портала;
c) ось Z вдоль вертикального направления, приводящаяся в движение двигателем переменного тока и управляемая точной линейной направляющей;
d) Во время работы станка для резки и сверления пластин с ЧПУ переключение между газовой резкой и сверлением отверстий осуществляется с помощью кнопки переключения;

2) Механическая портальная рама станка для резки и сверления листового металла с ЧПУ:

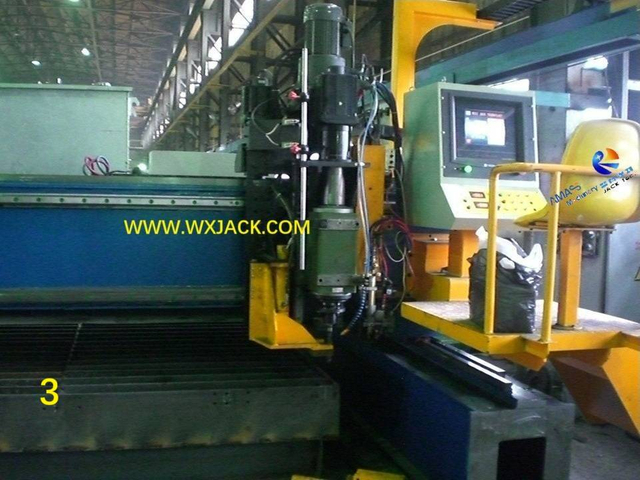

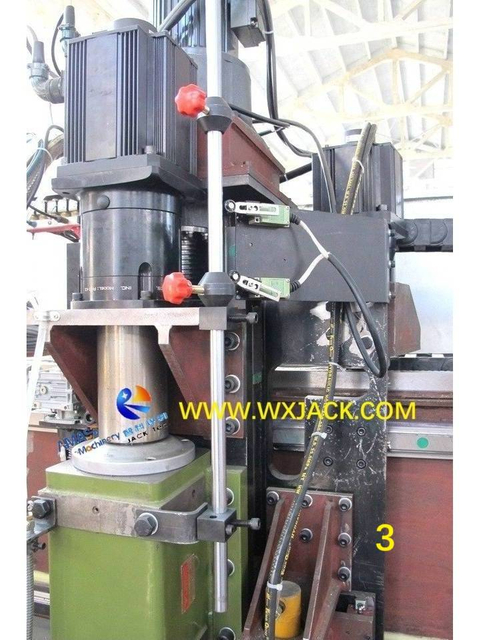

а) 3- ^е фото : Подвижный портал имеет двойную коробчатую структуру в поперечном сечении, что придает работе портала большую стабильность, долговечность и прочность, что позволяет выдерживать воздействие длительного сверления на станке с ЧПУ;
б) Конструкция передней коробки аналогична портальной балке обычного станка для газопламенной резки с ЧПУ, с подвижной кареткой, а также установленным резаком/буровой головкой;
c) В задней части коробчатой конструкции на верхней поверхности размещен бак для охлаждающей жидкости для смазочно-охлаждающей жидкости;

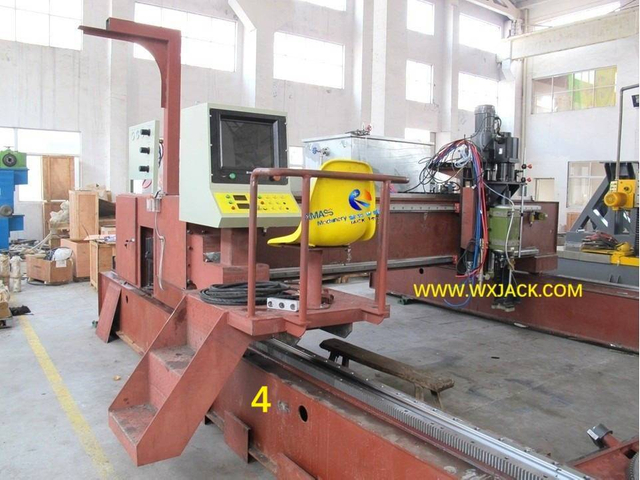

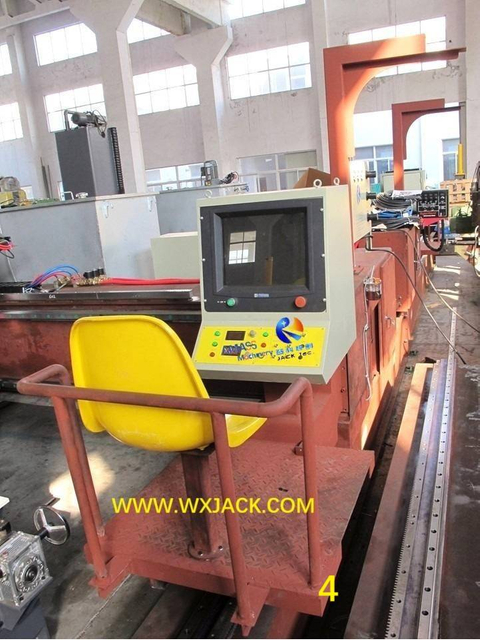

г) 4 ^-е фото : кресло оператора и стойка для подвески кабеля станка для резки и сверления листового металла с ЧПУ установлены на боковой стороне подвижного портала.

Посмотреть больше

4. Работа станка для резки и сверления пластин с ЧПУ:

1) Перед официальной эксплуатацией станка для резки и сверления пластин с ЧПУ резка простой формы и сверление отверстий могут быть скомпилированы на ЧПУ непосредственно на месте.Сложная программа заготовки может быть сделана заранее и скопирована в ЧПУ станка для резки с ЧПУ.Это может значительно сэкономить время цикла;
2) Стальной лист большой толщины должен быть прочно закреплен гидравлическими домкратами;Сверлильная головка должна быть проверена на ее надлежащее состояние;
3) В любой момент работы станка для резки и сверления листов с ЧПУ действует только одна из функциональных ячеек: либо газовая резка, либо сверление отверстия.Положение отверстий принимается за ориентир на контуре стальной пластины.Поэтому обычно последовательность операций на станке для резки с ЧПУ такова: сначала выполняется газопламенная резка, затем сверление отверстий.

Посмотреть больше

5. Технические параметры станка с ЧПУ для резки и сверления листового металла:

Максимум.Ширина заготовки	2500 мм
Железнодорожный пролет	3500 мм
Максимум.Длина заготовки	12 000 мм
Железнодорожные пути	15 000 мм
Привод для портального движения	Двухсторонний, сервопривод Panasonic, модель Minas A – 2 шт.
Привод для поддержки бурильной и режущей головок	Сервопривод Panasonic, модель Minas A (Япония) – 1 шт.
Привод подачи буровой головки	Двигатель и редуктор (AFD)
Количество буровых головок	1 кусок
Максимум.Толщина сверления	80 мм
Количество режущей головки	1 кусок
Метод резки	Flame Gas: Емкостный датчик контроля высоты резака Толщина реза – до 100 мм
Применимые газы	кислород, пропан
Мин.~Макс.Диаметр сверления	10 ~ 50 мм
Конус Морзе	МТ5
Скорость вращения шпинделя	0~ 1200 об/мин
Скорость подачи сверла Z-направление	5 ~ 80 мм/мин.
Мощность буровой головки	Серводвигатель мощностью 5 кВт, модель Minas A
Максимум.Портальная скорость движения	9000 мм/мин.
Скорость газовой резки	50 ~ 1000 мм/мин.

Посмотреть больше

Центр резки, состоящий из станка плазменной резки с ЧПУ

1. Схема и расположение центра резки станка для газовой резки с ЧПУ:

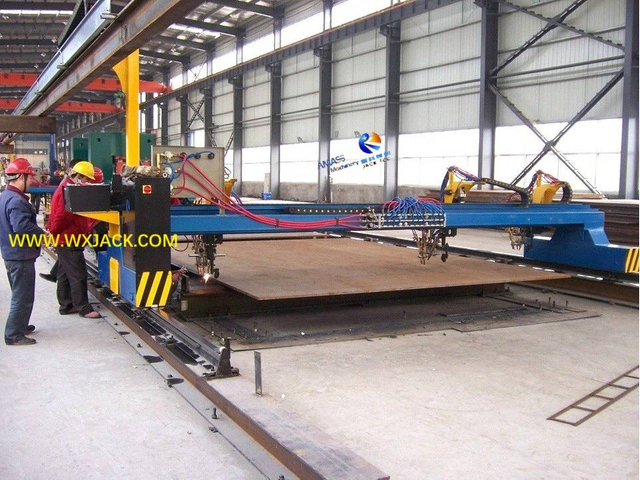

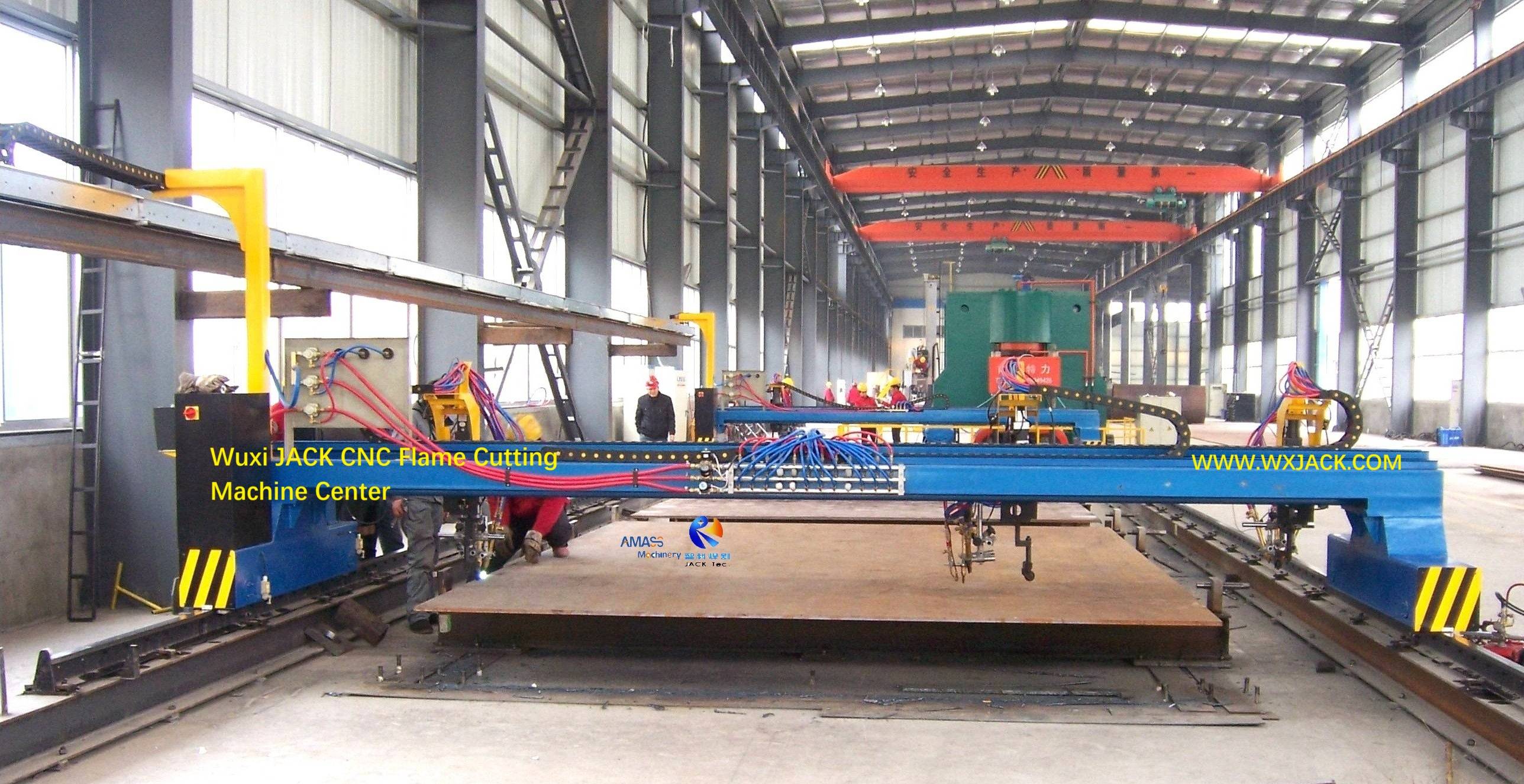

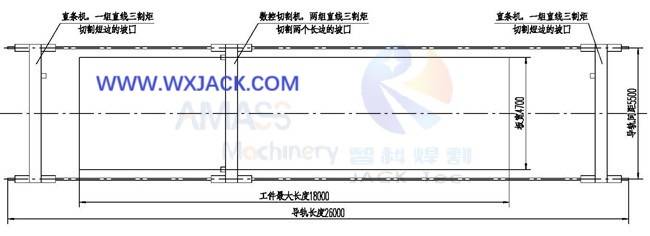

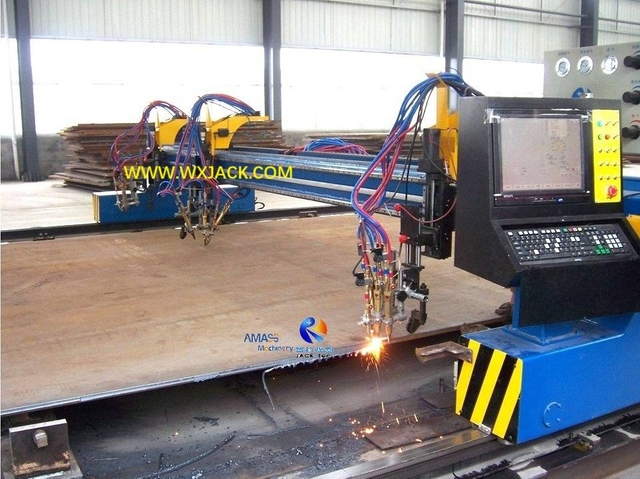

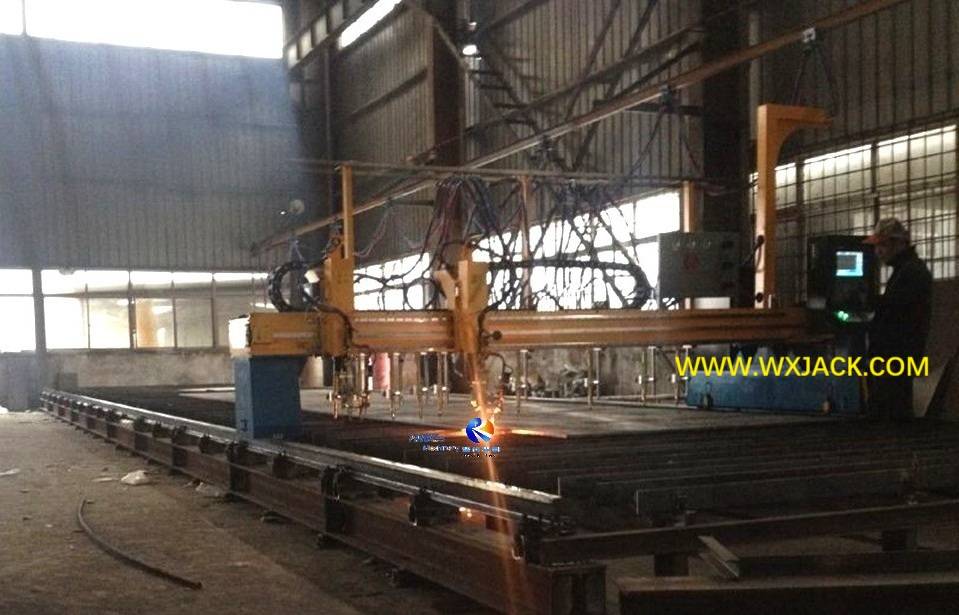

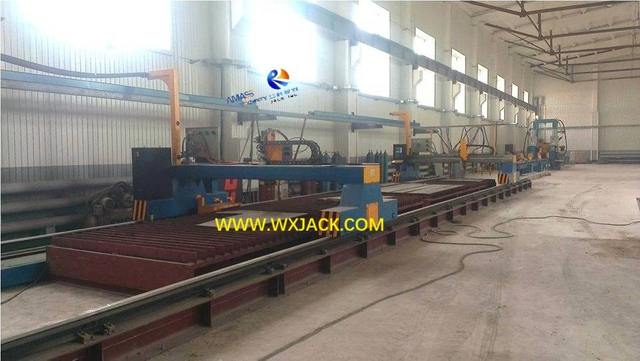

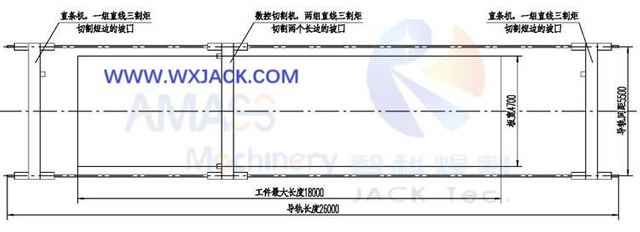

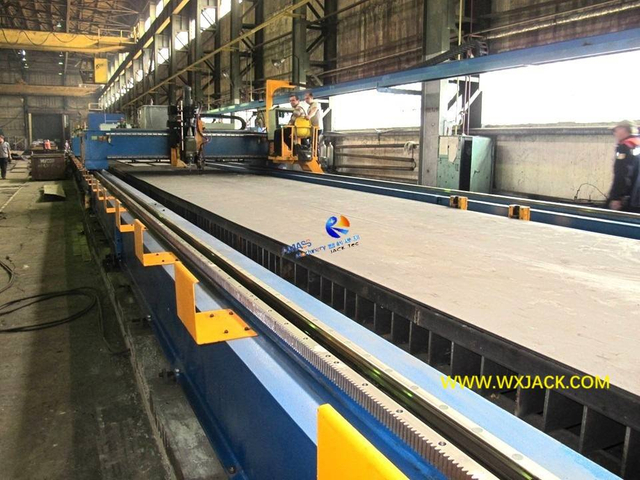

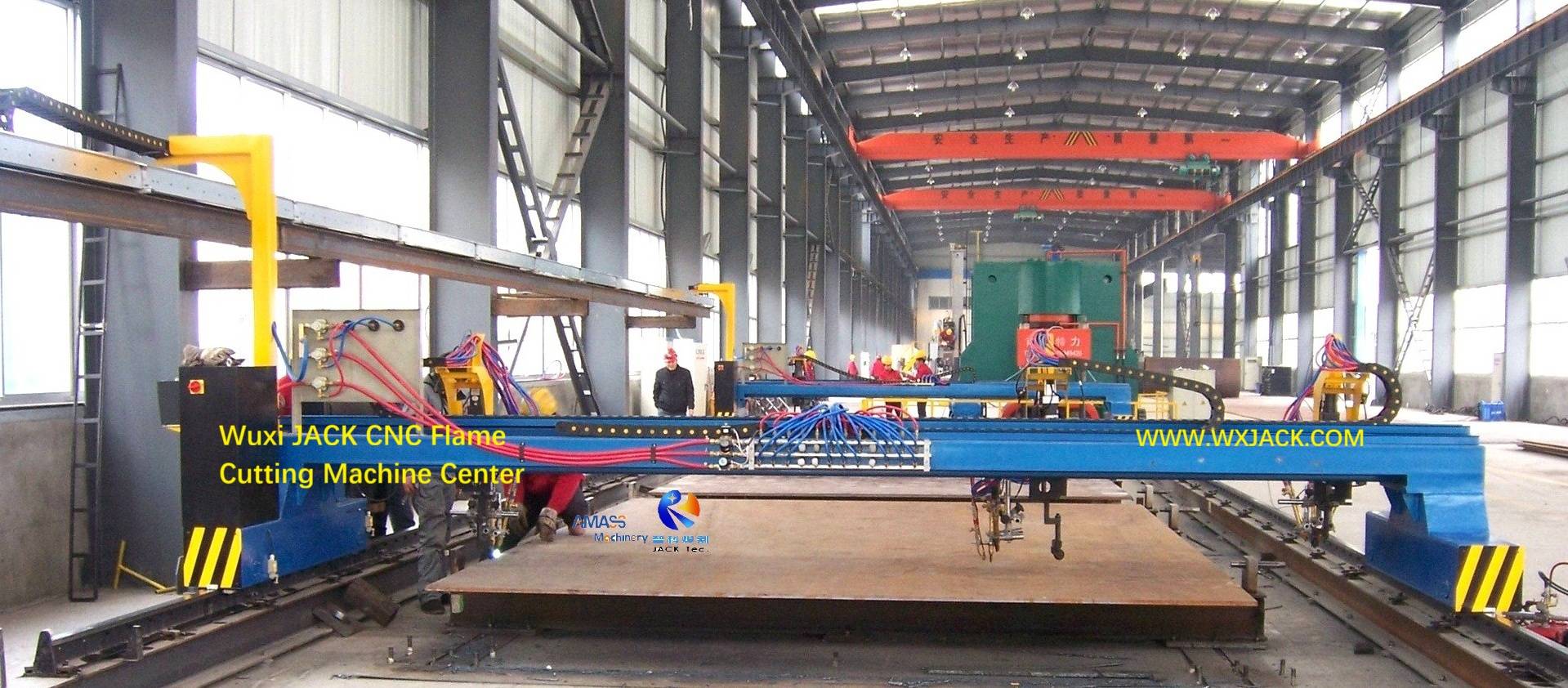

1) 1^ул. и 2^й эскиз: Этот центр резки состоит из 3 комплектов станков для резки с ЧПУ: 1 комплект станков для плазменной резки с ЧПУ CG6000 с тройной резкой и 2 комплекта станков для газопламенной резки с ЧПУ CG6000;

2) Режущие рельсы для перемещения 3 станков с ЧПУ имеют общую длину 26 м, применимы для резки макс.длина стального листа 18 м;

3) Пролет рельса для резки составляет 6000 мм, подходит для резки макс.ширина стального листа 5200 мм;

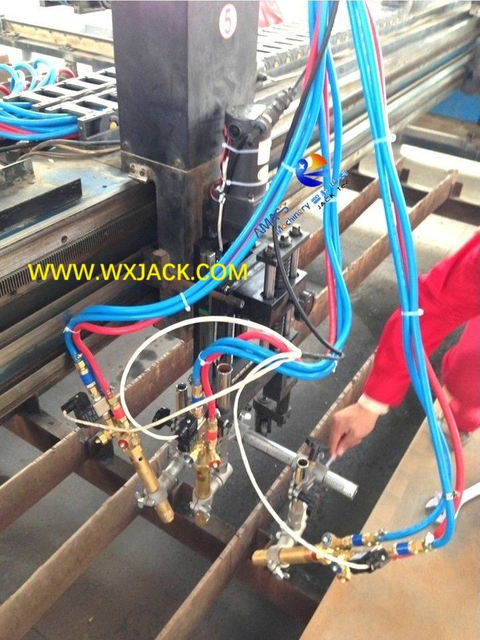

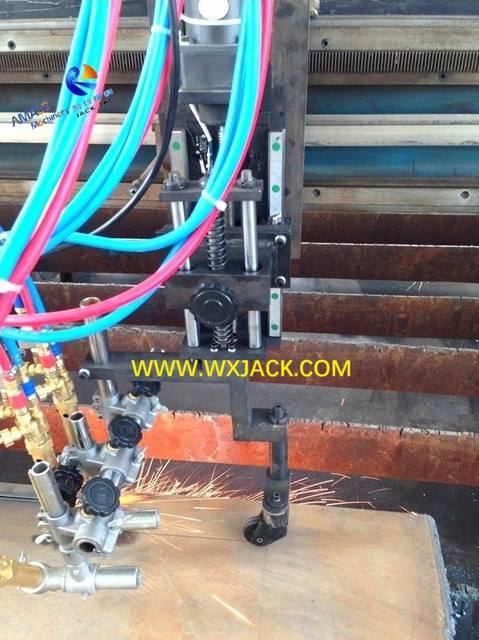

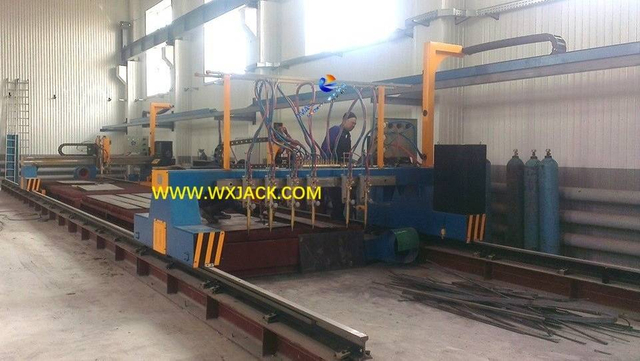

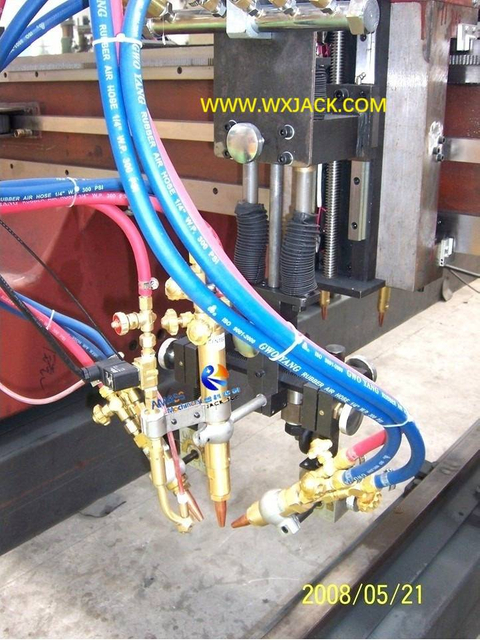

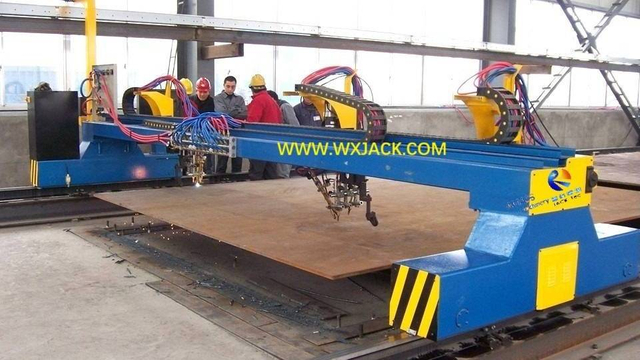

4) 2^й Фото: Резак на станке плазменной резки с ЧПУ имеет тройной стиль резки.Смотри ниже:

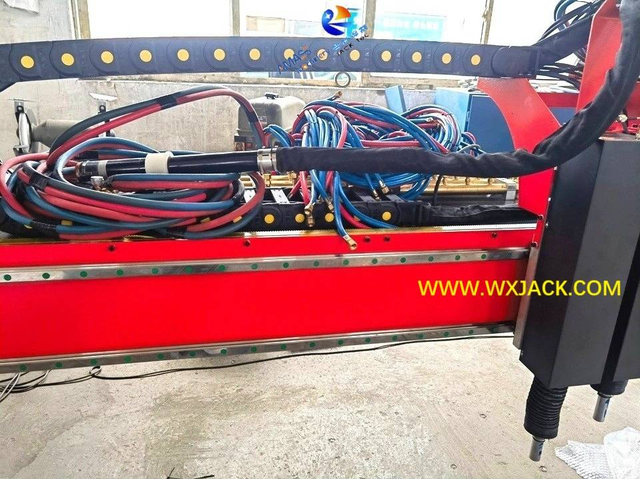

Рис Станок для резки с ЧПУ 11

Посмотреть больше

2. Функция центра резки станка плазменной резки с ЧПУ:

1) Этот центр резки может выполнять скашивание кромок вдоль 4 кромок стального листа.Из которых скашивание кромки в продольном направлении стального листа выполняется с помощью среднего комплекта машины плазменной резки с ЧПУ CG6000.Фаска с обеих сторон по короткой стороне выполняется с помощью двух комплектов станков для газовой резки с ЧПУ с боковой стороны;
2) Средний комплект станка плазменной резки с ЧПУ также выполняет задачу фигурной резки.С 1 комплектом плазменного источника питания POWERMAX 1650 он может выполнять как пламенную, так и плазменную резку;
3) Управление ЧПУ Газовый резак оснащен емкостным регулятором высоты;Тройной резак оснащен механическим регулятором высоты;
4) В этом центре резки управление 3 комплектами станка плазменной резки с ЧПУ и станка для газовой резки с ЧПУ осуществляется индивидуально.Это означает, что 3 станка для резки с ЧПУ могут работать одновременно.

Посмотреть больше

3. Технические параметры станка плазменной резки с ЧПУ Центр резки:

Резка пролета рельса	6000 мм
Резка рельса по длине	26 000 мм
Портальный режим привода	Двойной привод, 2 комплекта серводвигателя
Действительная ширина резания	5200 мм
Допустимая длина резки	18 000 мм
Режущая спецификация рельса	24 кг/м, тип Precise Honing
Станок с ЧПУ для резки	1 комплект плазменной резки с ЧПУ CG6000; 2 комплекта станка для газовой резки с ЧПУ CG6000
Поперечная направляющая	Точная направляющая для тяжелых условий эксплуатации
Линейность главной режущей рейки	0,3 мм/ 1000 мм
Линейность опорной режущей рейки	0,8 мм/ 1000 мм
Ровность основной и поддерживающей режущей рейки	±0,18 мм/1000 мм
Максимум.Толщина резки одинарной/тройной горелки	150/ 50 мм
Резка шероховатости Кефта	Ра12,5 ~ 25
Точность резки	±0,5 мм/1000 мм
Продольная и поперечная передача	Точная передача и стойка

Посмотреть больше

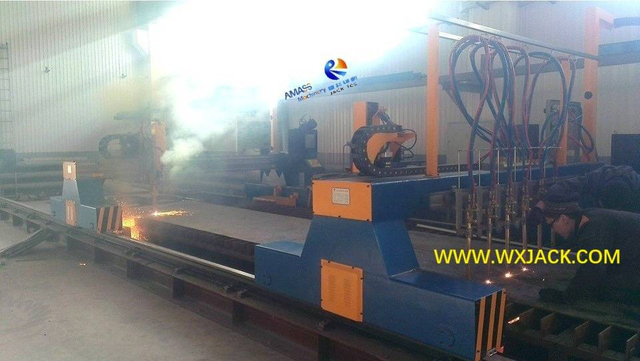

1. Конфигурация и назначение машины плазменной резки с ЧПУ Common Rail:

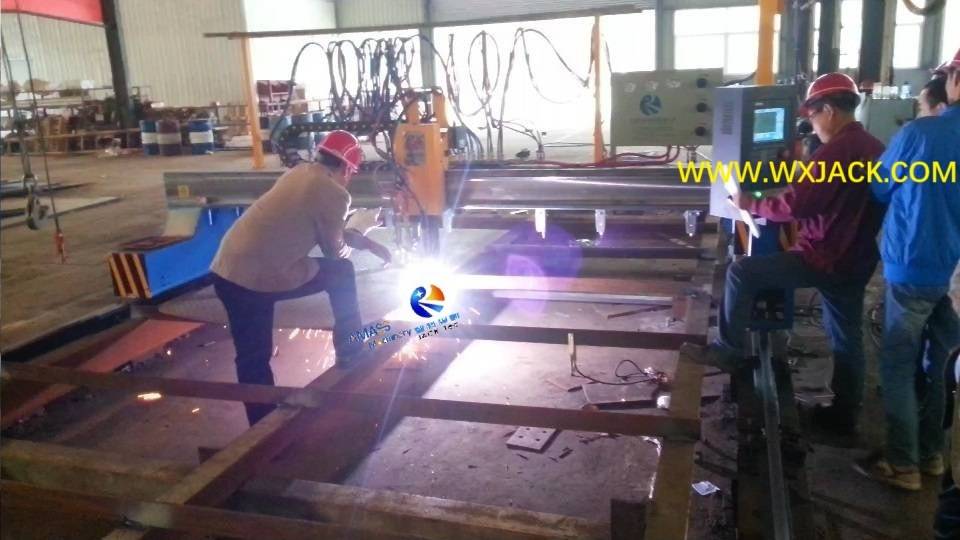

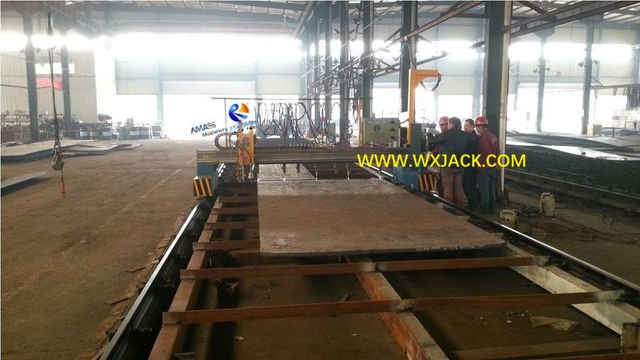

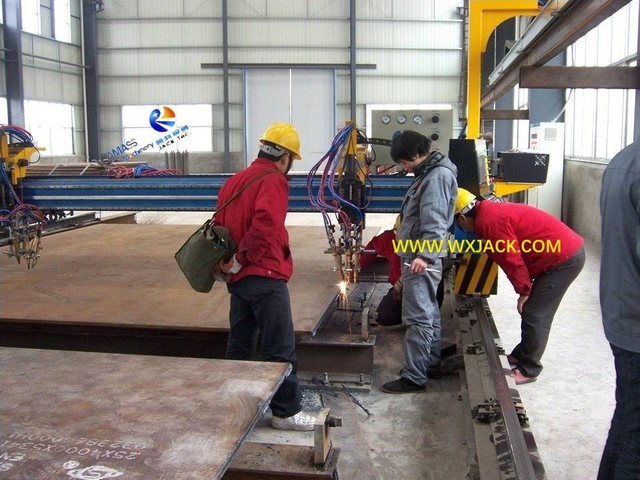

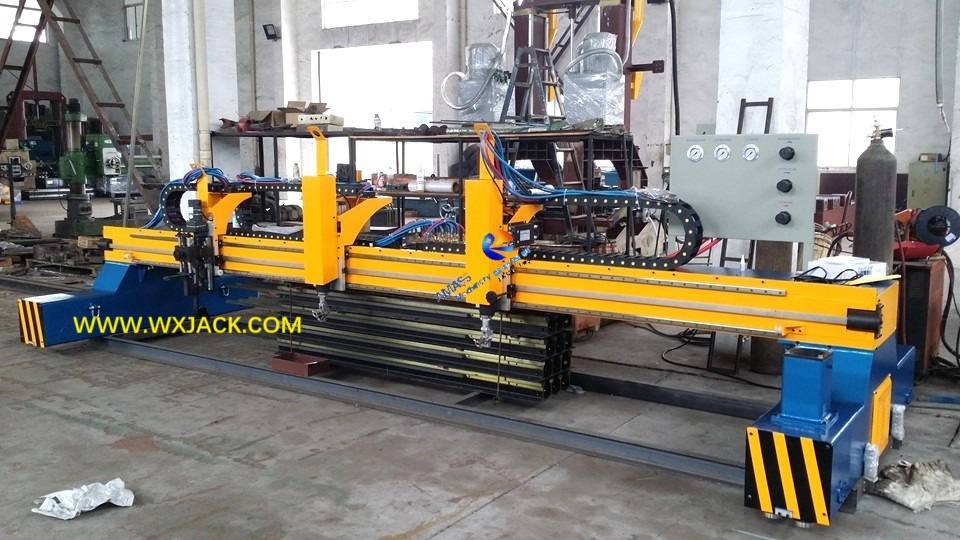

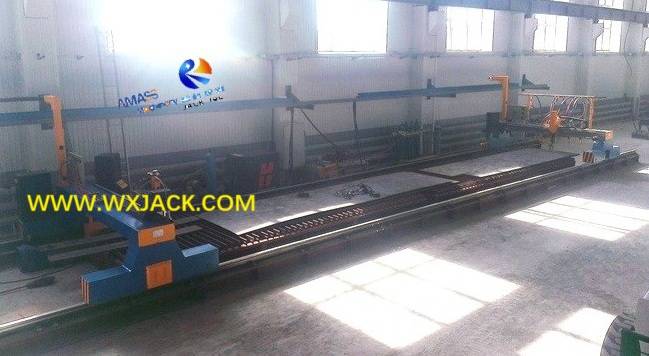

1) 1^ул. Фото: Как видно из фотографии, этот станок для газовой резки с ЧПУ Common Rail применяется в мастерской металлоконструкций.Установлены 1 комплект станков для газовой резки с ЧПУ и 1 комплект станков для плазменной резки с ЧПУ, которые работают на одном наборе режущих направляющих;

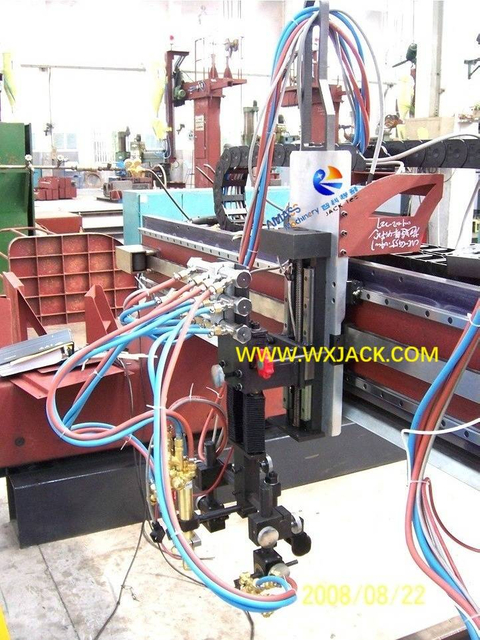

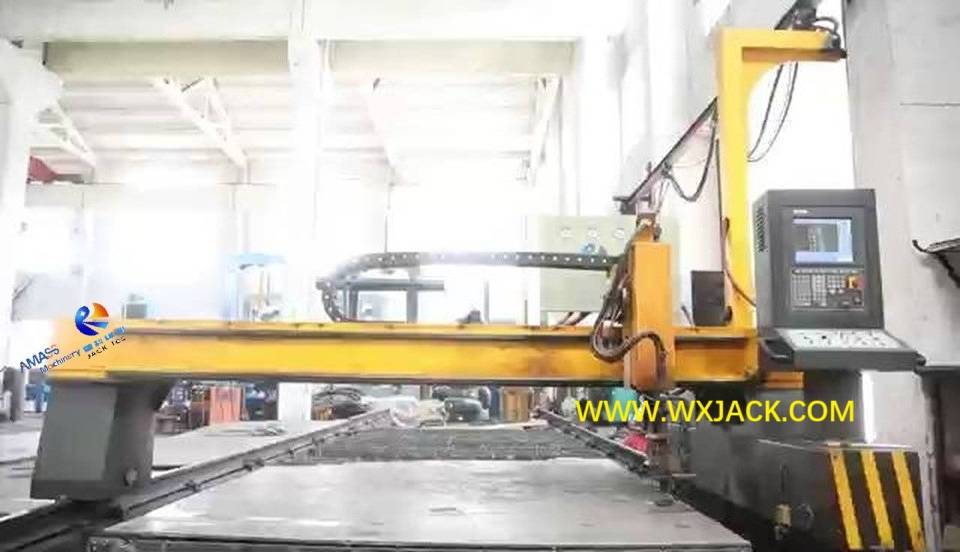

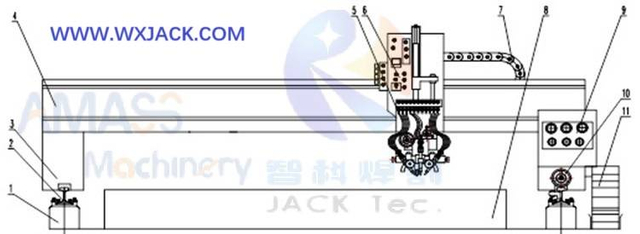

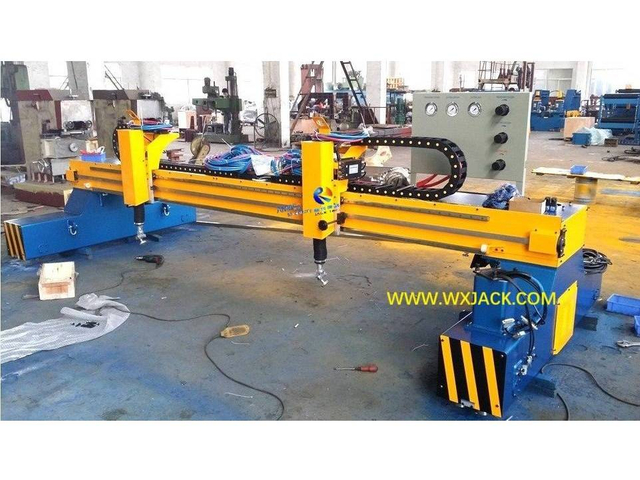

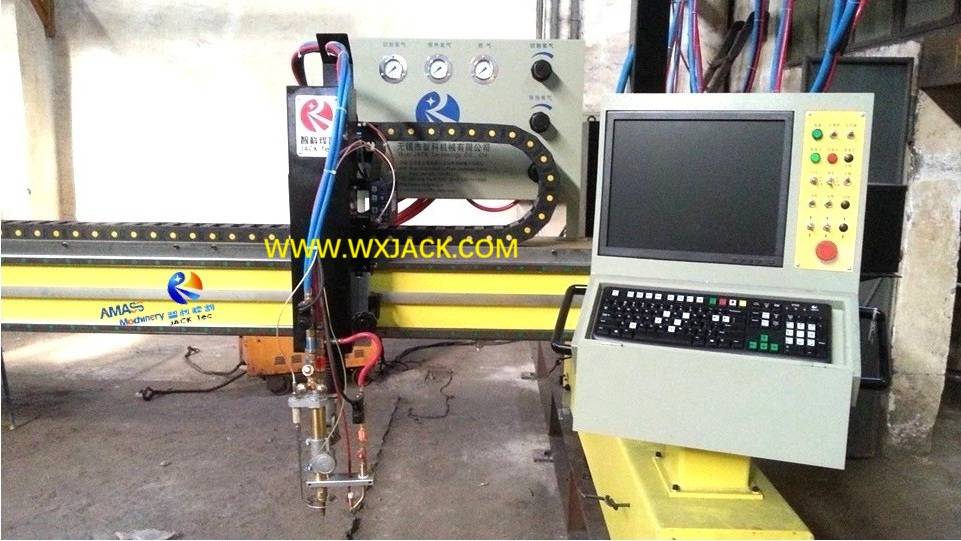

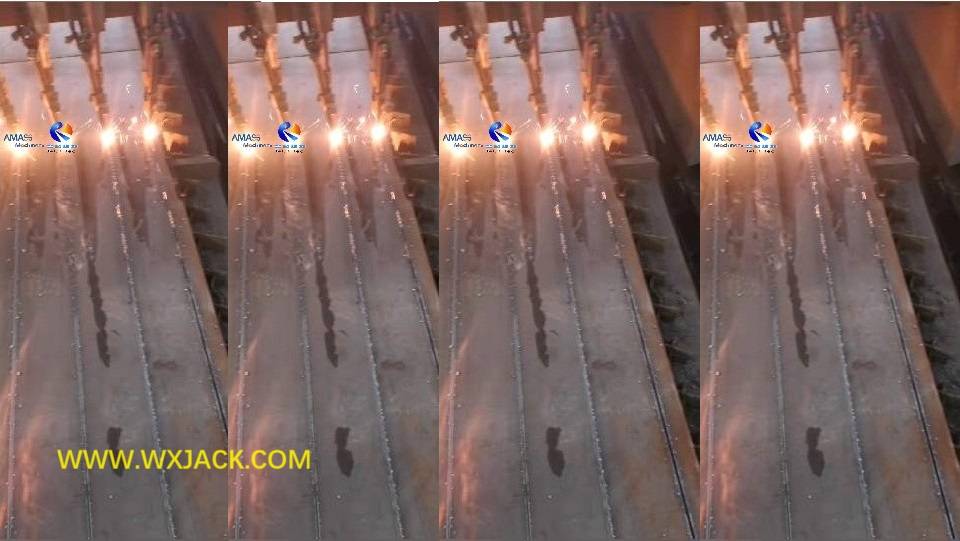

2) 2^й Фото: Станок для газовой резки с ЧПУ имеет типичную конфигурацию, применяемую для использования стальных конструкций: пролет 4 м, 9 комплектов резака для полосовой резки и 2 комплекта резака с ЧПУ;

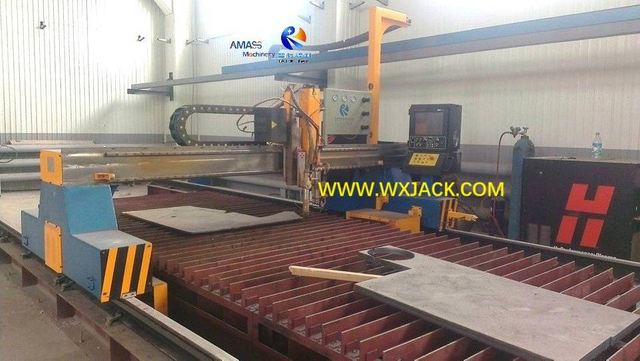

3) 3^рд Фото: Станок плазменной резки с ЧПУ предназначен для фигурной резки.Он имеет 1 комплект передвижной тележки с установленными газовым резаком и плазменным резаком.Источником питания плазмы является USA Hypertherm HT2000, способный резать углеродистую сталь 1–25 мм, нержавеющую сталь 1–22,5 мм;алюминий 1~22,5 мм;

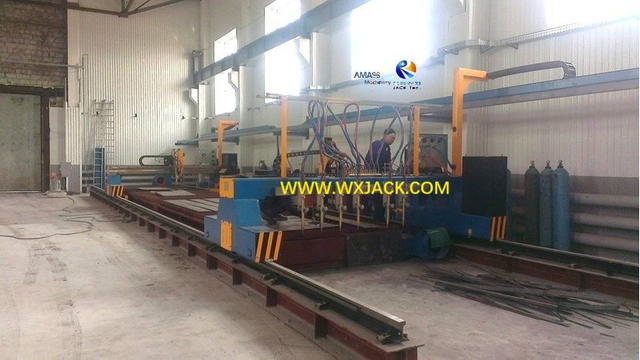

4) 4^й Фото: С такой конфигурацией машина плазменной резки с ЧПУ Common Rail может выполнять резку любого материала и любой толщины, как при резке полос, так и при фигурной резке.

2. Технические параметры машины плазменной резки с ЧПУ Common Rail:

Станок для резки с ЧПУ Центр резки	1 комплект машины плазменной резки с ЧПУ CG4000 1 комплект машины газовой резки с ЧПУ CG4000
Резка рельса по длине	20 000 мм
Резка пролета рельса	4000 мм
Конфигурация станка плазменной резки с ЧПУ	1 комплект газовых резаков (толщина 0–150 мм) 1 комплект плазменных резаков (HT2000: толщина 1–25 мм) 1 часть передвижной тележки
Конфигурация станка газопламенной резки с ЧПУ	2 комплекта резака с ЧПУ;9 комплектов резака для резки полос
Скорость резки пламенем	100 ~ 1000 мм/мин.
Скорость плазменной резки	1000~ 3000 мм/мин.
Портальная скорость холостого хода	6000 мм/мин.

Посмотреть больше

Рабочее видео станка плазменной резки с ЧПУ Wuxi JACK

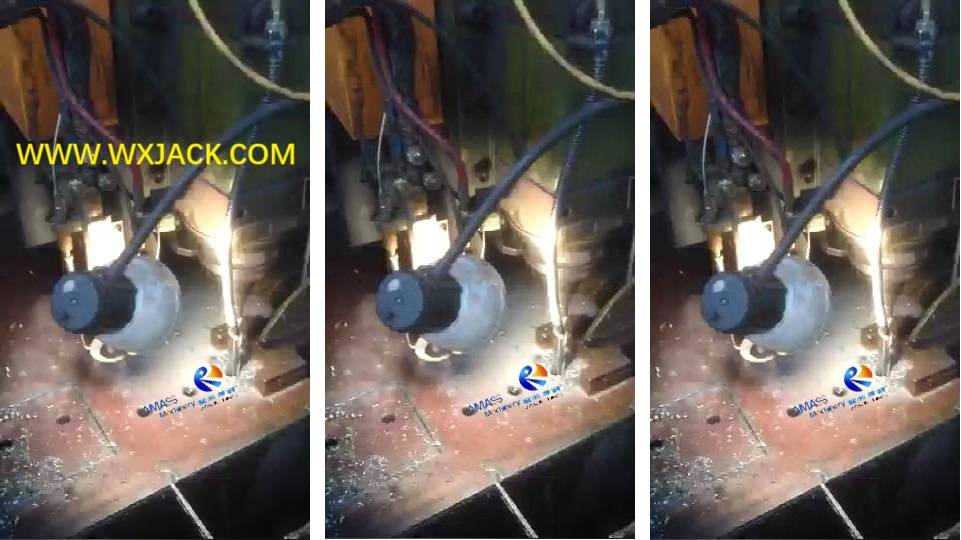

Пробный запуск сверлильной головки и водяного охлаждения на станке с ЧПУ Wuxi JACK для резки и сверления листового металла

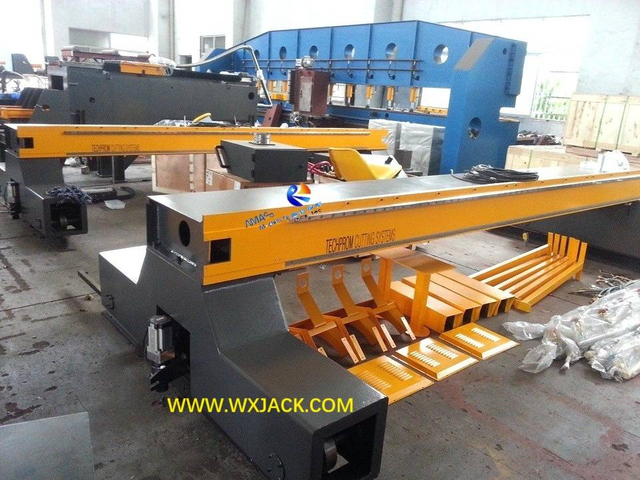

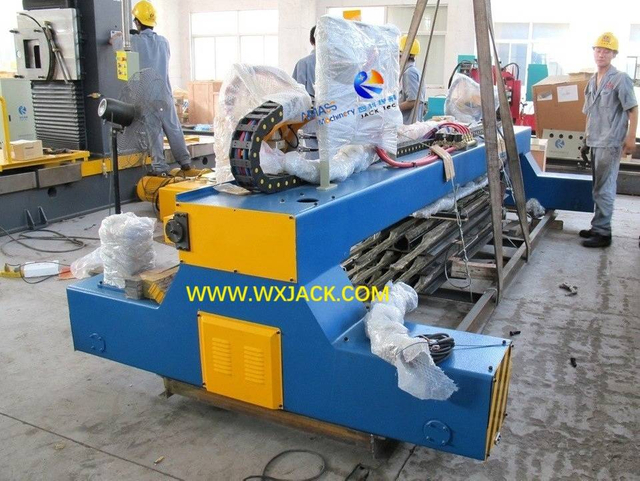

Поставка оборудования для плазменной резки, валидация резака и регулятора высоты в станке плазменной резки с ЧПУ Wuxi JACK

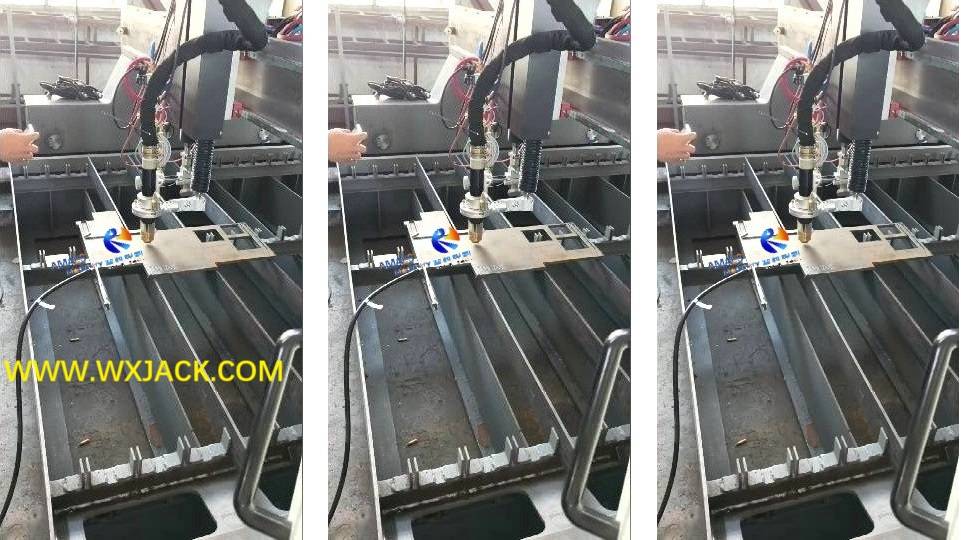

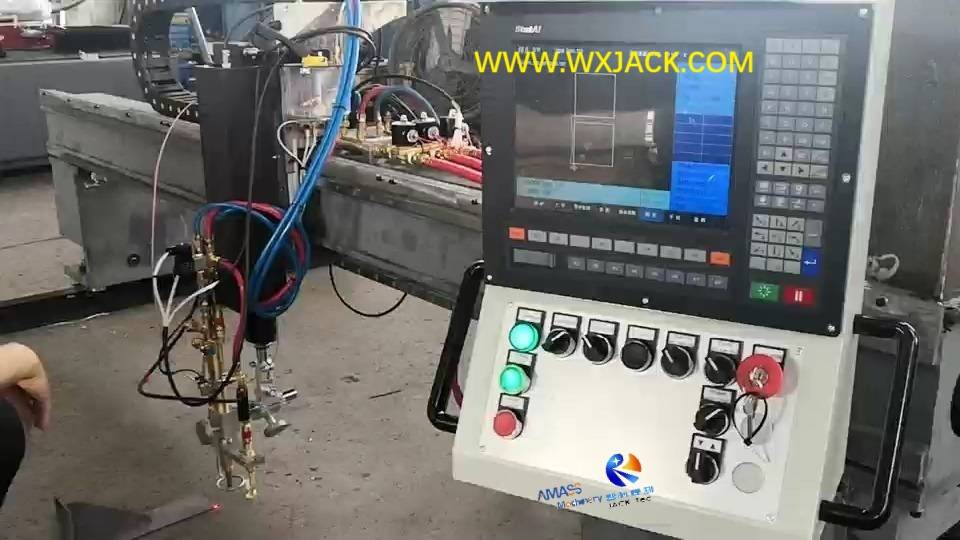

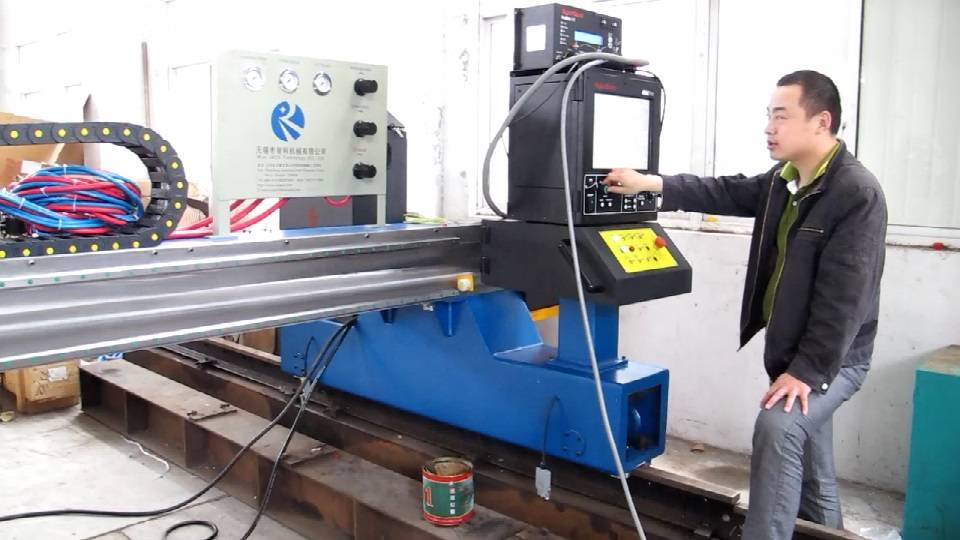

Станок плазменной резки с ЧПУ Wuxi JACK для фигурной резки, контроллер ЧПУ и программное обеспечение для раскроя

Посмотреть больше

Другие серии продуктов, которыми мы владеем, помимо станка плазменной резки с ЧПУ

MP20 Автоматическая машина для стыкового соединения пластин с тройной резкой

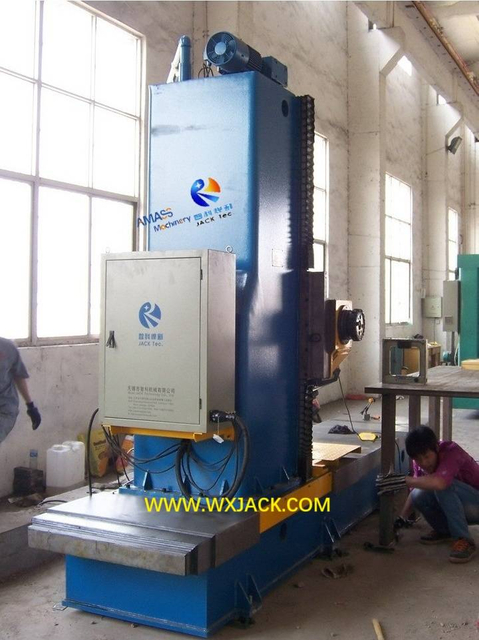

DX1520 Фрезерный станок для обработки торца двутавровой балки для стальных конструкций
