Машина для правки угловых стальных армированных листов Wuxi JACK и машина для правки стыковых сварных швов стальных листов

Два важных нишевых продукта компании Wuxi JACK: машина для правки угловых стальных пластин жесткости и машина для стыковой сварки стальных пластин.

Машина для правки угловых стальных ребристых пластин Wuxi JACK и машина для правки стыковых сварных швов стальных листов, с 2009 по 2026 год

1. Модели от J16 до J28. Правильная машина для угловых стальных армированных пластин:

2. Модели JF16–JF20. Машина для выпрямления стыковых сварных швов листовой стали:

Рабочие видеоролики о машине для правки угловых стальных армированных листов Wuxi JACK и машине для правки стальных листов для сварки стыковых швов

Технические характеристики машины для правки угловых стальных пластин жесткости Wuxi JACK и машины для правки стальных листов для сварки стыковых швов

1. Как выбрать модели правильных машин для угловых стальных армированных пластин и т.п.:

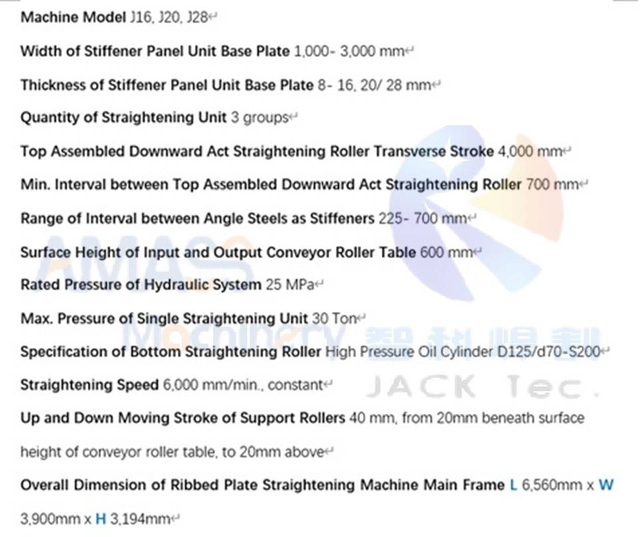

2. Машина для выпрямления угловых стальных ребристых пластин модели J:

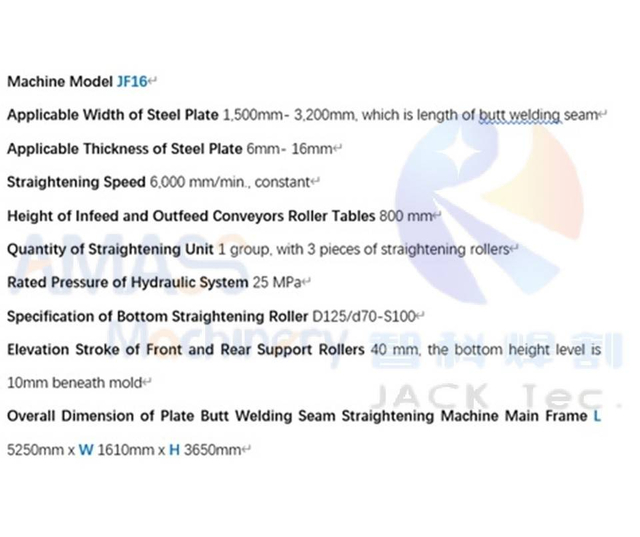

3. Машина для правки листовой стали JF Models: Машина для выпрямления стыковых сварных швов листовой стали:

Конструкция и основные узлы машины для правки угловых стальных армированных листов Wuxi JACK и машины для правки стыковых сварных швов стальных листов

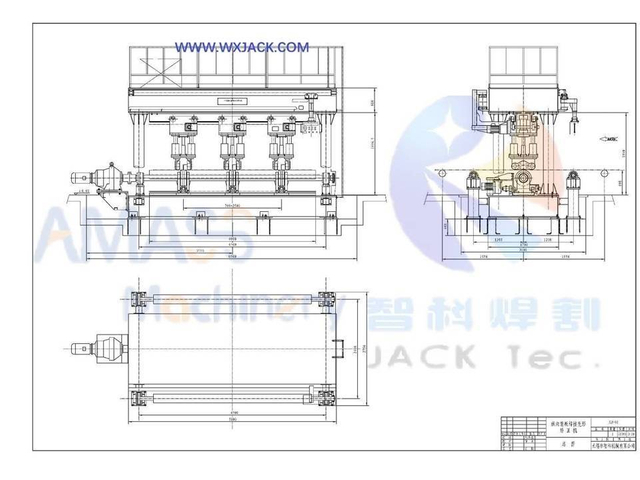

1. Дизайнерская печать на машине для выпрямления угловой стальной пластины модели Wuxi JACK J16:

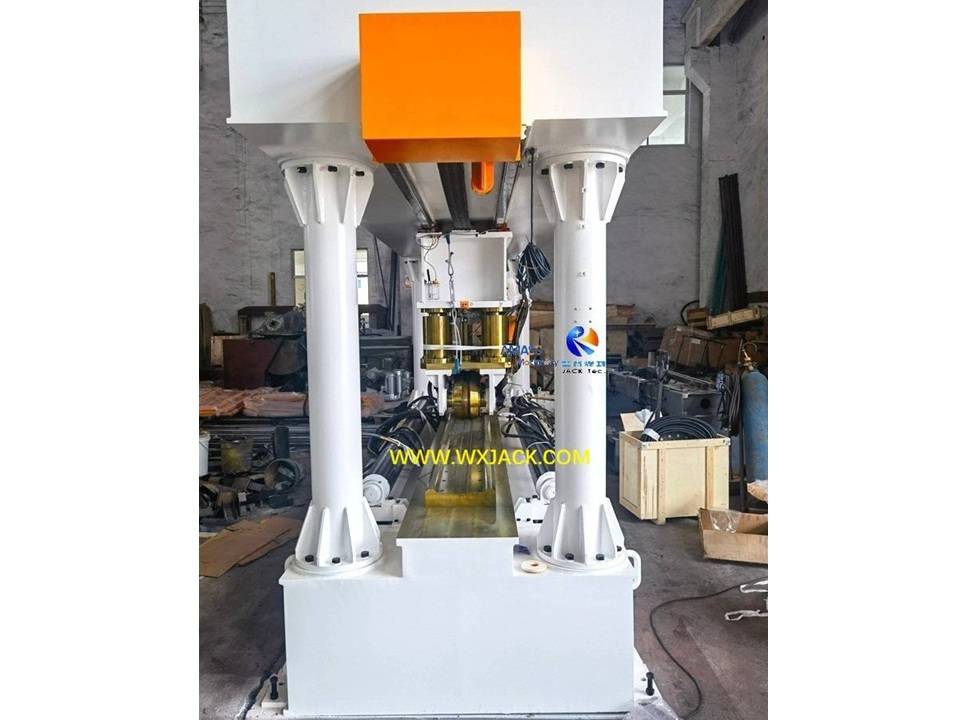

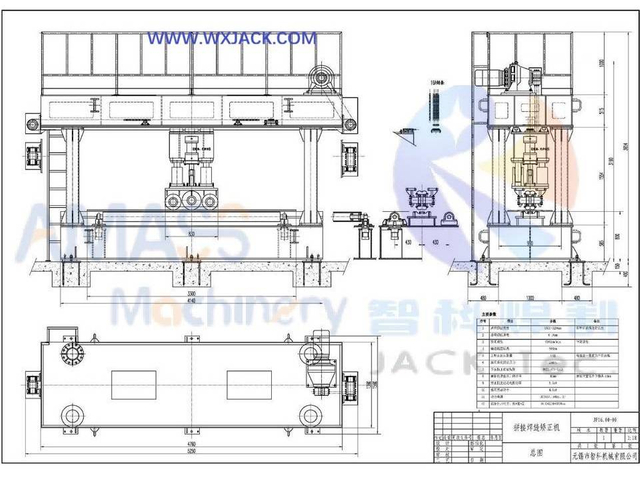

2. Дизайнерская печать на машине для выпрямления стыковых сварных швов модели Wuxi JACK JF16:

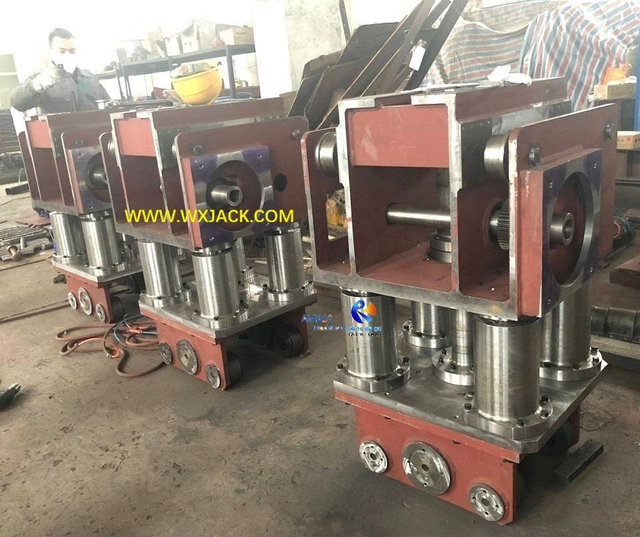

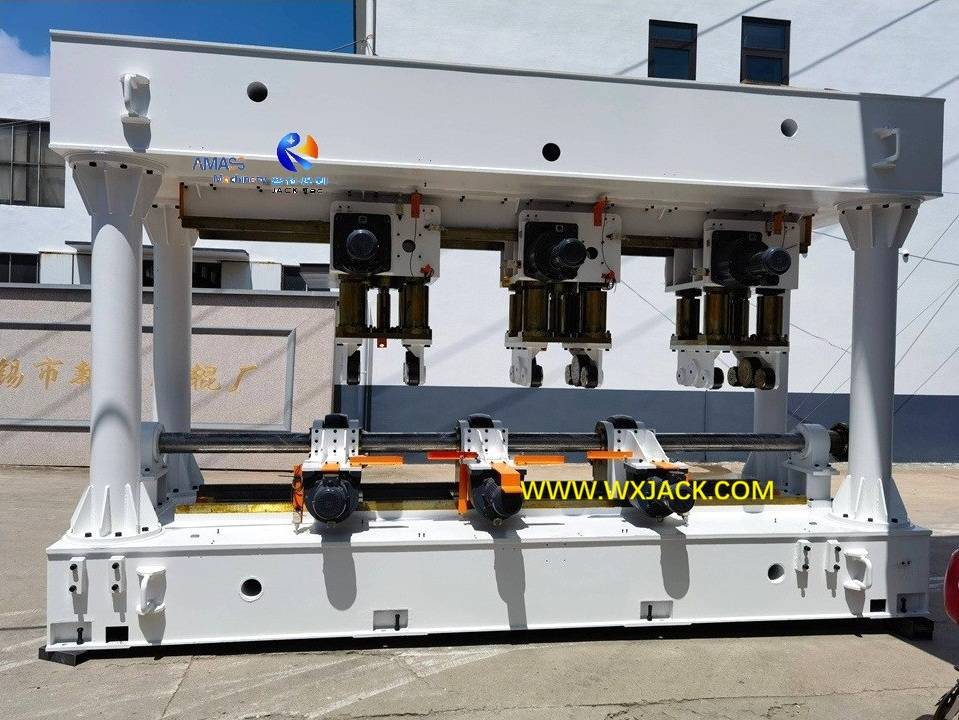

3. Основные узлы машины для правки угловых стальных ребристых пластин Wuxi JACK:

4. Производство машины для правки угловых стальных армированных листов и стыкового сварного шва стальной пластины на предприятии Wuxi JACK:

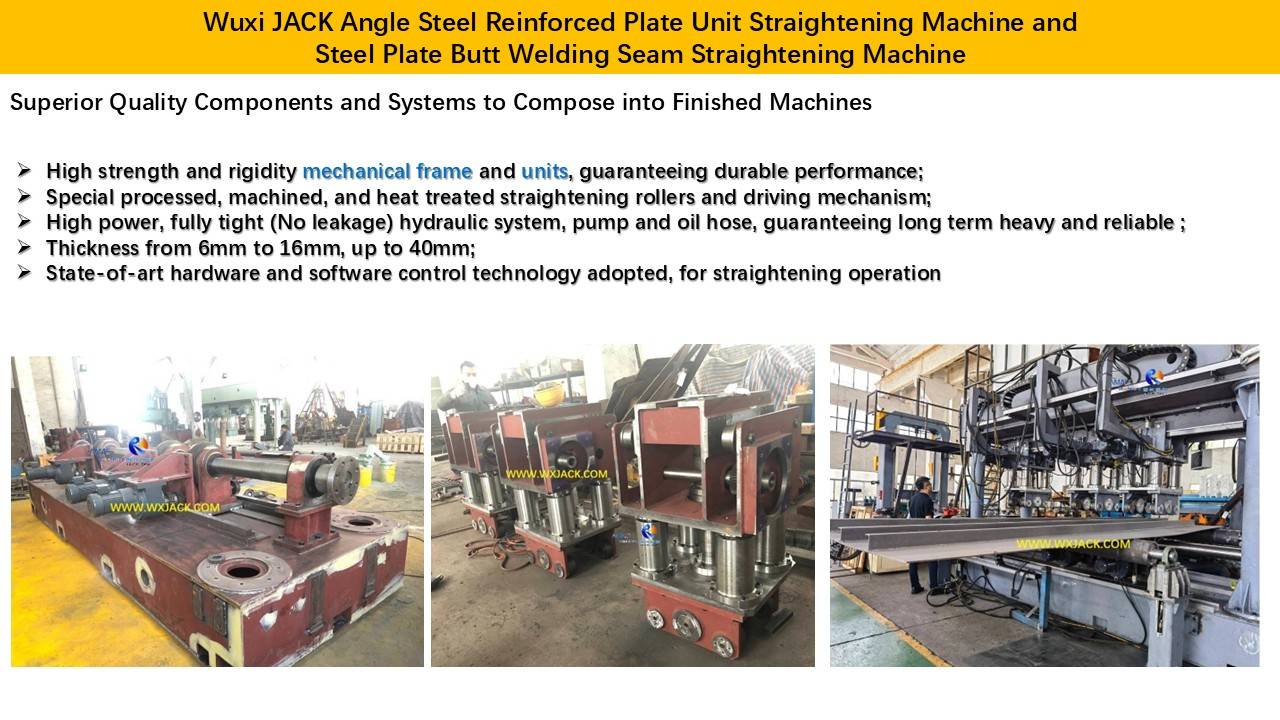

Усовершенствованный контроль качества компонентов в машине для правки угловых стальных пластин жесткости Wuxi JACK и машине для правки листовой стали с стыковым сварным швом

1. Механическая основная рама машины для правки угловых стальных ребристых пластин Wuxi JACK и стыкового сварного шва стальной пластины:

2. Механизмы правки на машине для правки угловых стальных армированных листов Wuxi JACK и машине для правки листовой стали:

3. Гидравлическая система машины для правки угловых стальных пластин жесткости Wuxi JACK и стыкового сварного шва:

Введение Слайды на машине для правки угловых стальных ребристых листов Wuxi JACK и машине для правки стальных листов со швом встык

A. Содержание этих слайдов о машине для правки угловых стальных пластин жесткости Wuxi JACK и о стыковом сварном шве:

1) Использование, характеристики и полная линейка продуктов;
2) Технические превосходства;
3) Мощные и надежные возможности выпрямления;
4) Удобное, высокоточное и удобное управление;
5) Цепочка создания стоимости от заказа до доставки;
6) Специализированный продукт модели JF. Машина для правки листовой стали, предназначенная для правки плоского стыкового сварного шва на стальных пластинах;
7) Высшее качество узлов и агрегатов машин;

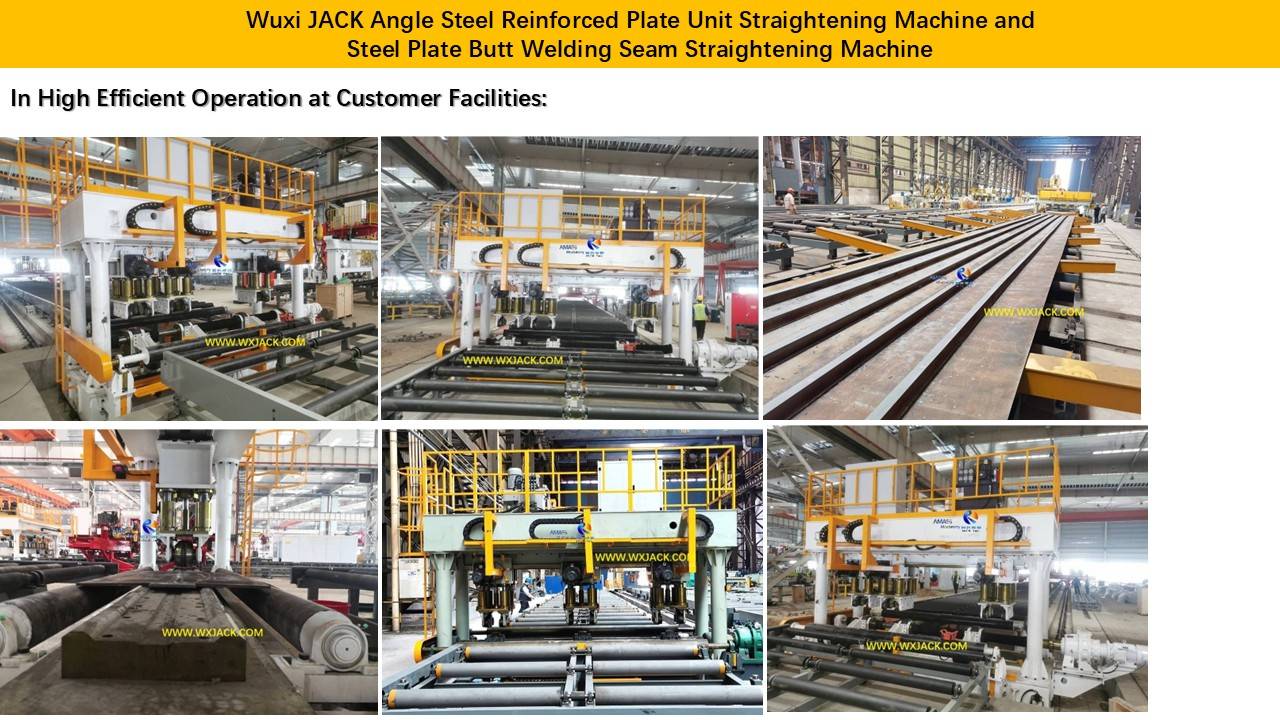

8) Разновидности различных моделей правильных машин для угловых стальных ребристых пластин Wuxi JACK на объектах клиентов;
Давайте рассмотрим эти слайды один за другим, как показано ниже:

B. Слайды на машине для выпрямления углового стального армированного листа Wuxi JACK и машине для выпрямления стальных листов со сварным швом встык:

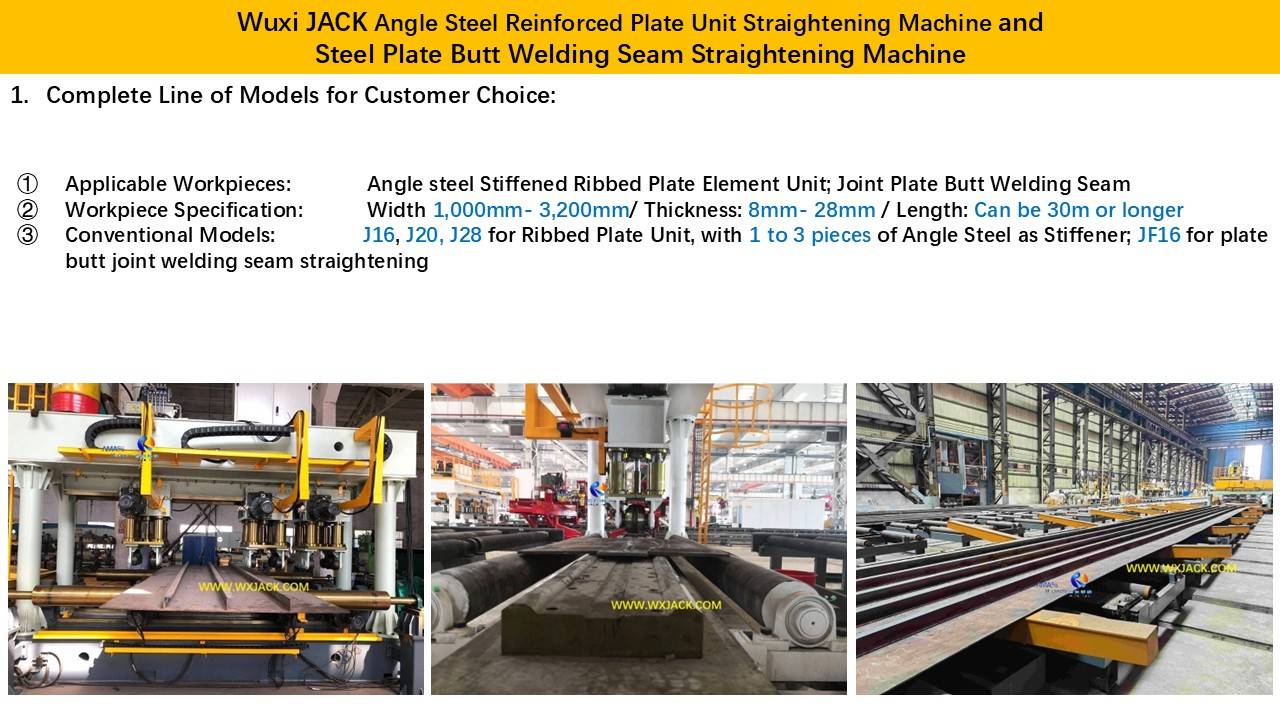

Слайды 1 : Объем заготовок машины для правки угловых стальных ребристых пластин Wuxi JACK:

1. Модели правильных станков с угловыми стальными пластинами Wuxi JACK:

2. Характеристики заготовок на правильно-правильной машине для угловых стальных армированных пластин Wuxi JACK:

Слайды 2 : Превосходные возможности правки машины для правки угловых стальных пластин Wuxi JACK:

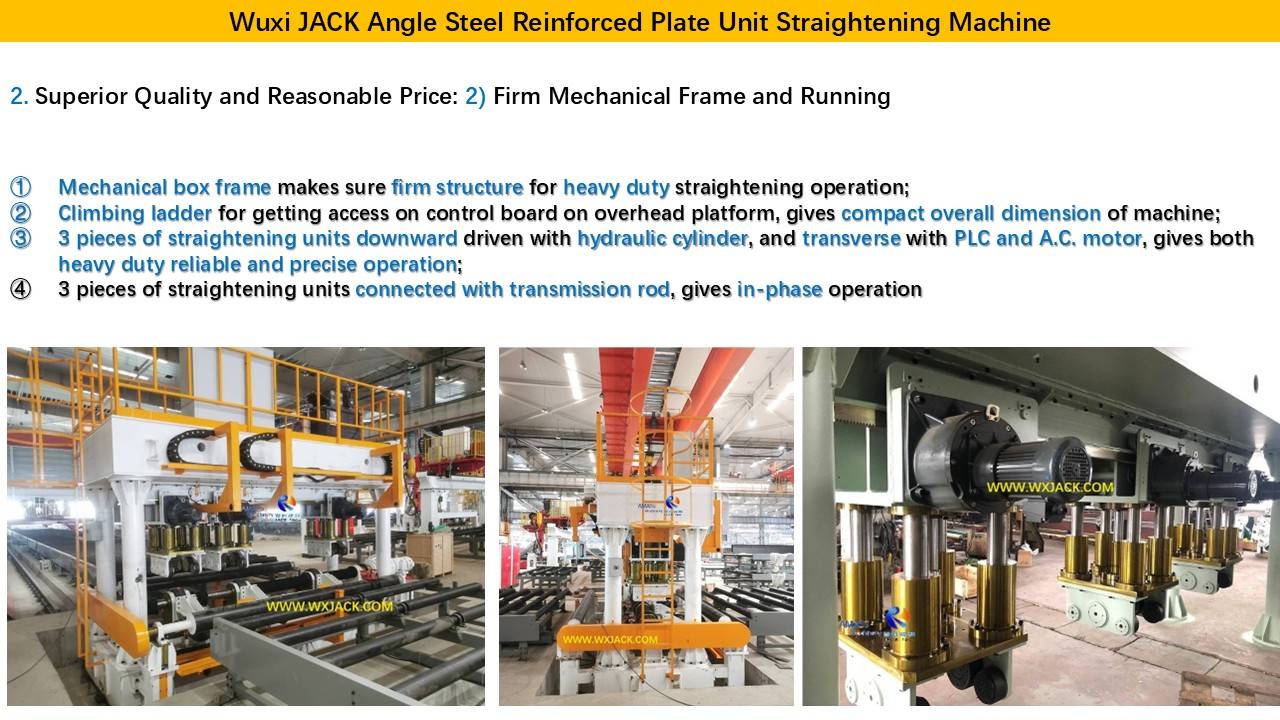

Слайды 3 : Прочная механическая конструкция машины для правки угловых стальных ребристых пластин Wuxi JACK:

На этой странице слайдов представлена ​​оригинальная и прочная механическая рама станка для выпрямления стальных пластин Wuxi JACK:

1. Важность механической рамы в правильной машине для угловых стальных армированных листов:

1) Механическая рама машины играет основную и ключевую роль в обеспечении ее удовлетворительной работы:

2) Основные узлы станка для выпрямления угловых стальных угловых стальных пластин Wuxi JACK Основная рама:

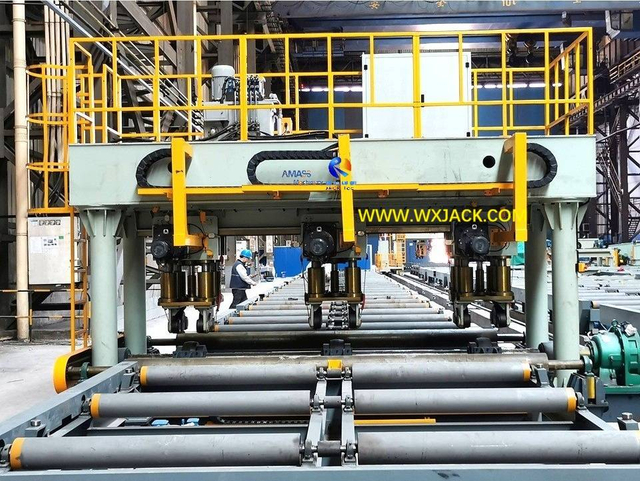

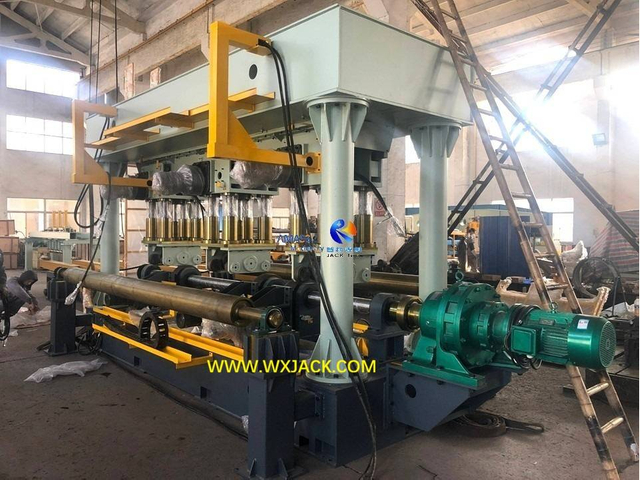

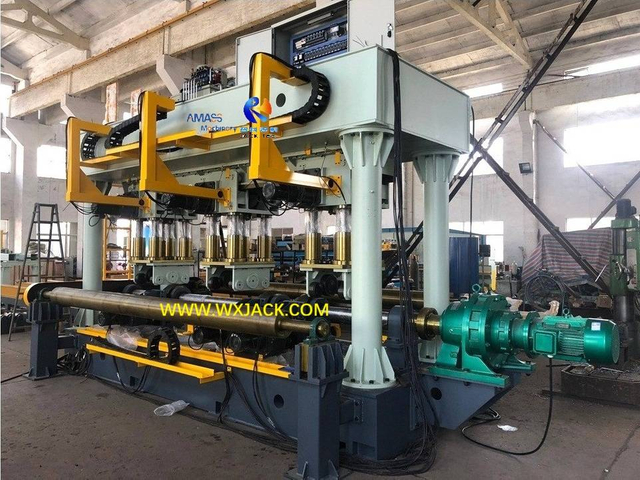

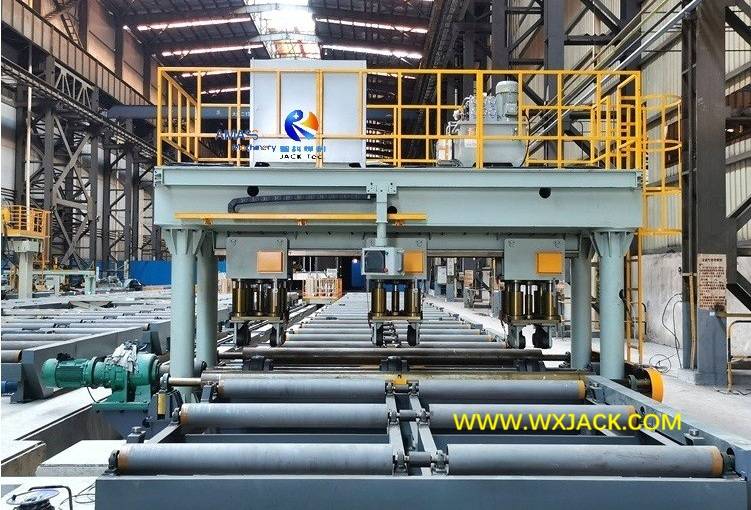

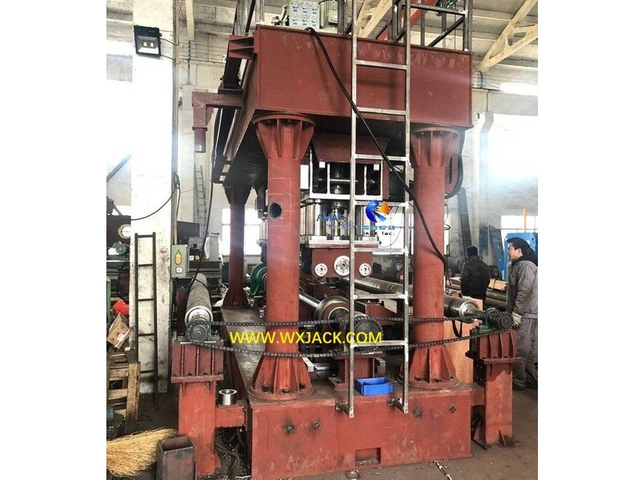

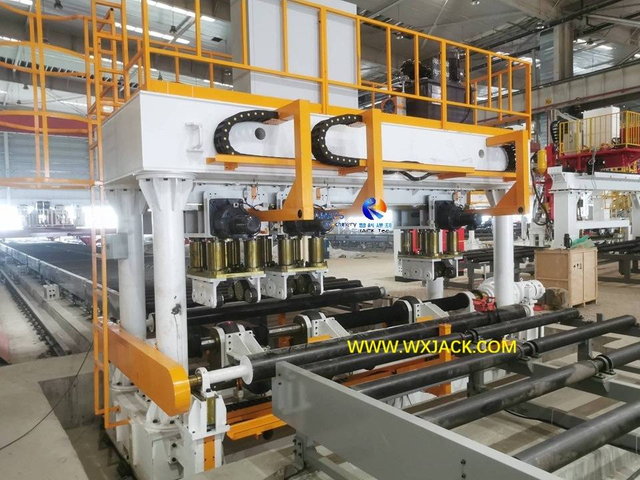

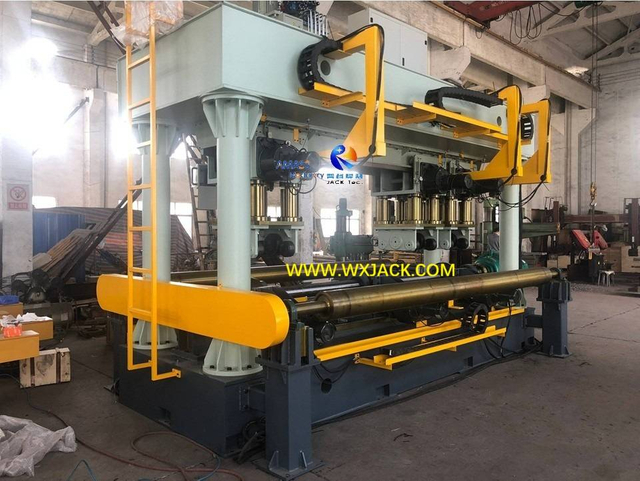

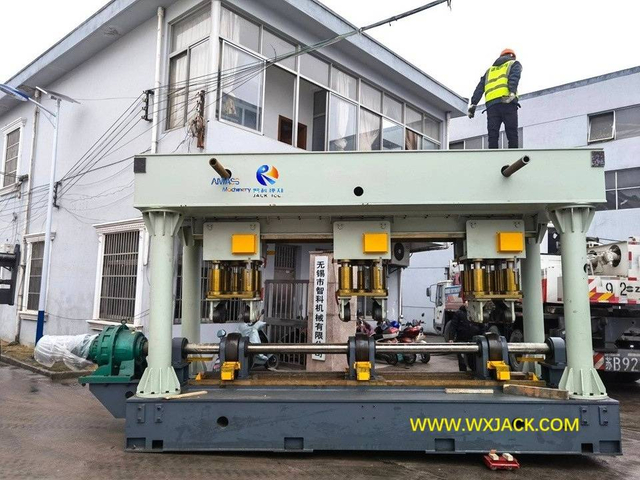

Как видно на левой и средней фотографиях на этой странице, основная рама машины имеет прочную коробчатую портальную раму , которая состоит из:
а) комплекта коробчатой ​​опорной станины, на которой установлены 3 группы выпрямляющих механизмов, трансмиссионные ролики, передние и задние опорные ролики;
б) 4 штуки круглых стоек, которые установлены по 4 углам основной рамы машины;
в) Верхняя платформа, лестница для подъема на боковой стороне, перила вместе с горизонтальной балкой. Под платформой собраны 3 группы правильных агрегатов;

2. Электрический щит управления и гидравлическая насосная станция правильной машины для угловых стальных армированных листов:

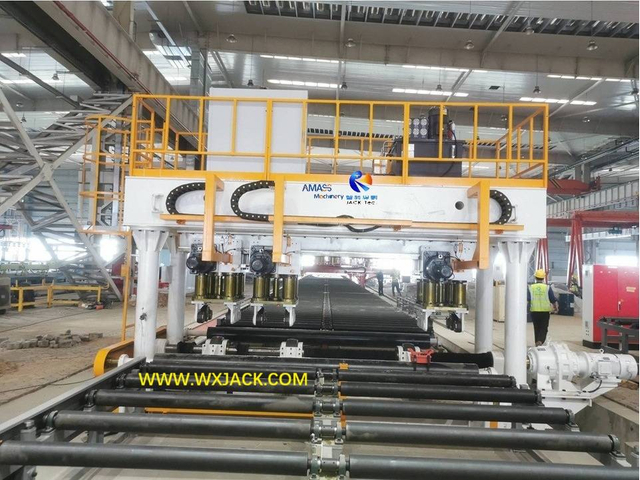

Эти два важных вспомогательных узла размещаются на верхней платформе основной машины:
1) Это обеспечивает компактность и равномерный общий размер основного корпуса машины. Это также обеспечивает удобство при установке на месте этих машин, их основных рам, рольгангов входных и выходных конвейеров;

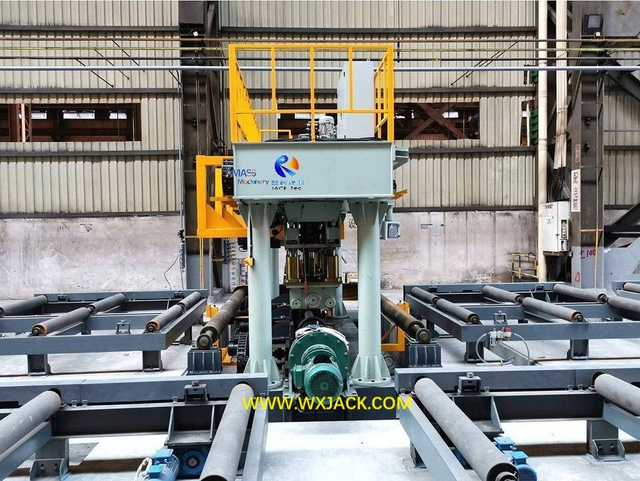

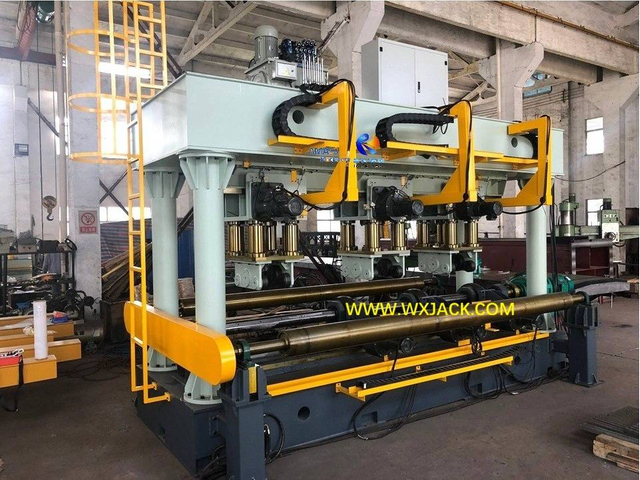

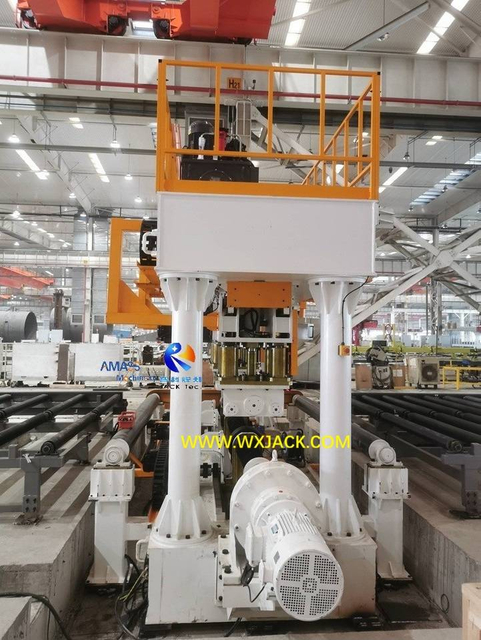

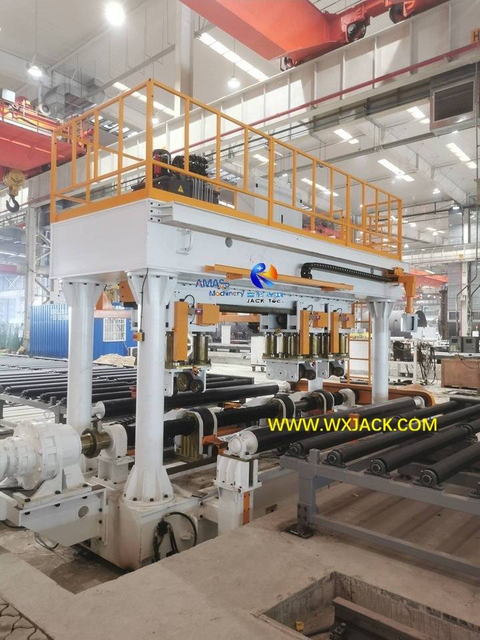

2) Среднее фото: Чтобы подняться на верхнюю платформу для проведения технического обслуживания машины, на боковой стороне основной рамы установлена ​​лестница;
3) Фундамент машины: Также можно увидеть на средней фотографии: чтобы убедиться, что уровень правки соответствует уровню конвейеров всей производственной линии, чтобы обеспечить плавный поток материала ( НЗП – незавершенное производство ) , основная рама этой машины для правки угловых стальных ребристых пластин должна быть установлена ​​в специальное фундаментное основание, чертеж которого будет отправлен заказчику компанией Wuxi JACK перед поставкой машины;

3. Основные функциональные узлы машины для правки угловых стальных пластин жесткости:

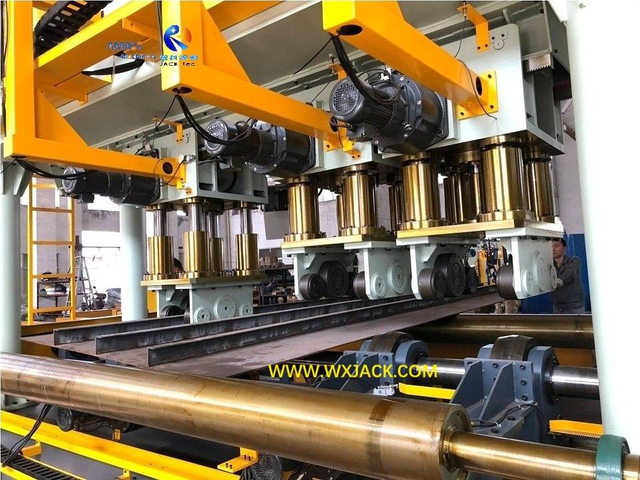

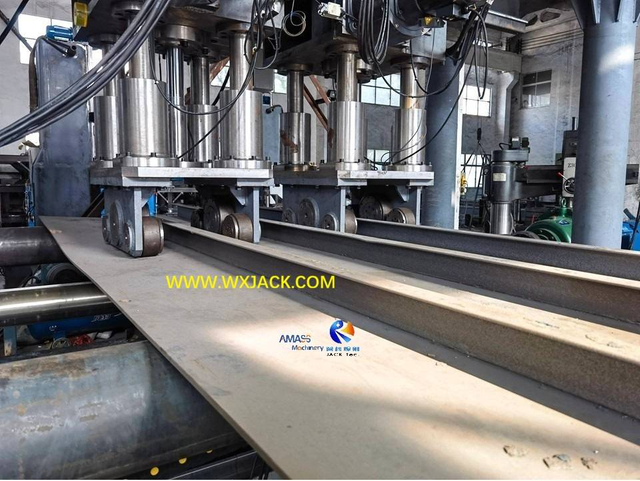

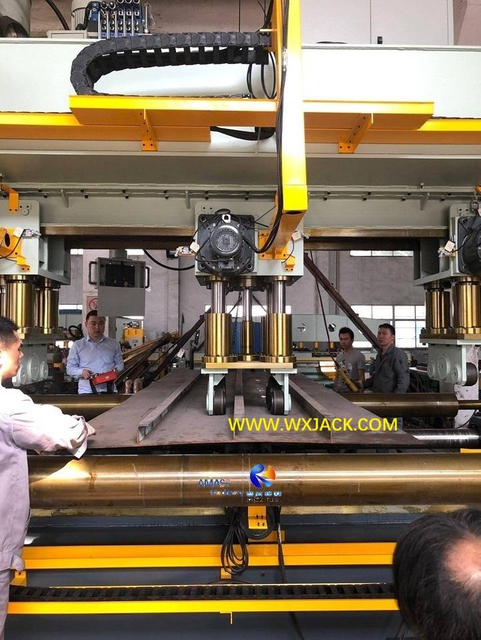

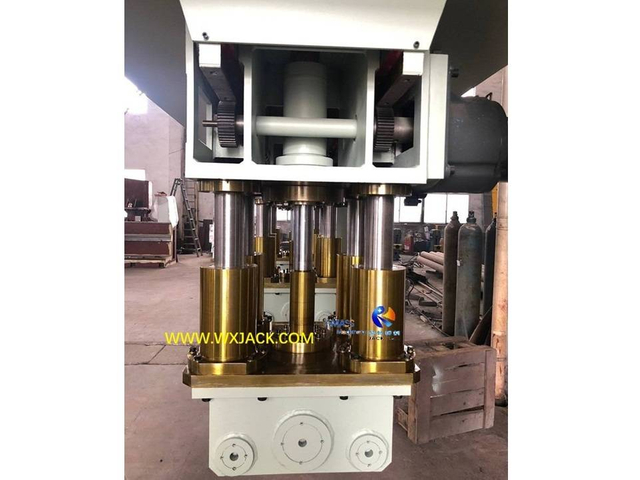

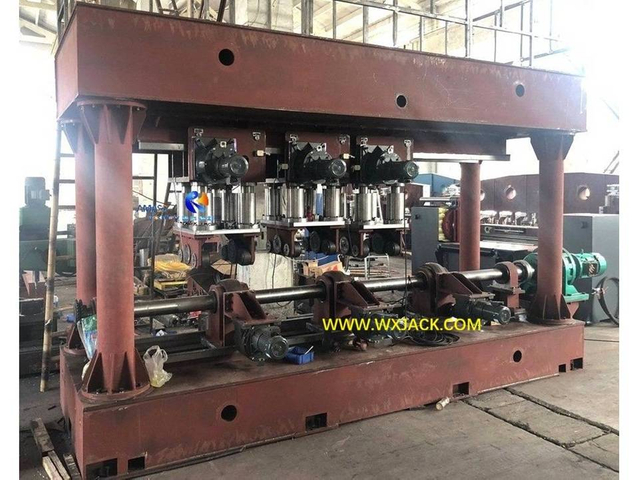

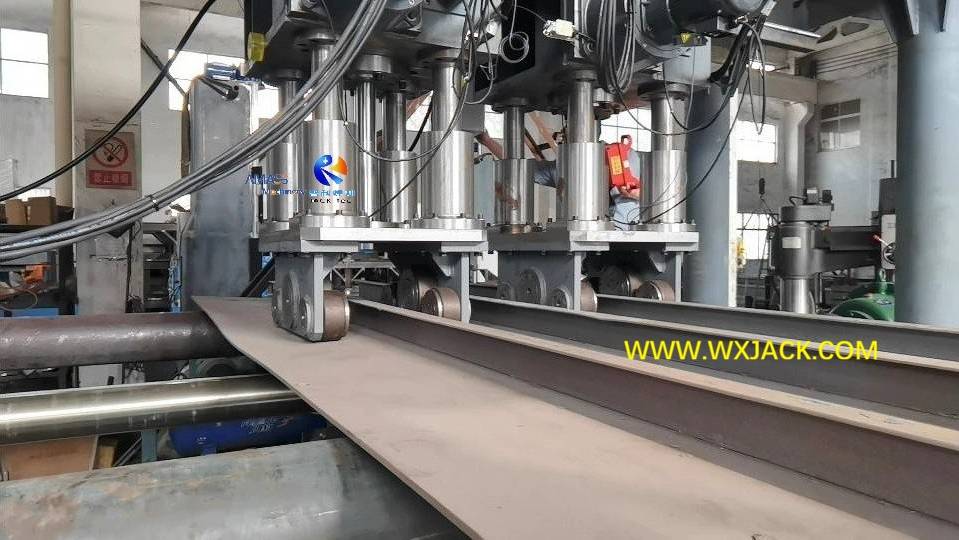

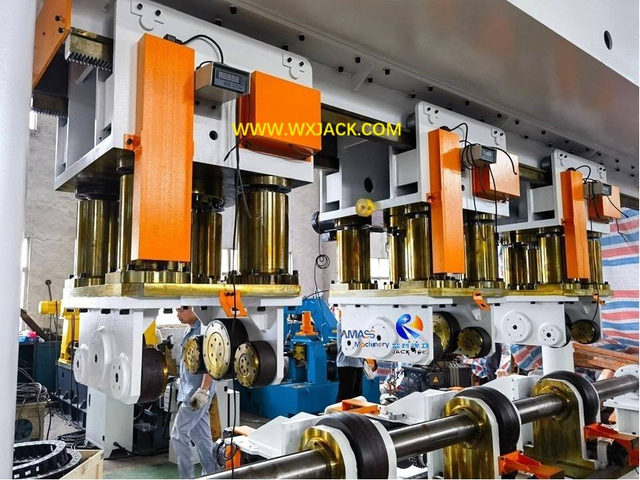

1) Фотография справа: на этой фотографии представлены собранные 3 группы правильных узлов, горизонтальное положение которых, как объяснялось ранее, может быть изменено вдоль горизонтальной балки основной рамы машины в зависимости от распределения угловых сталей (ребер или ребер жесткости) на блоке опорной плиты;

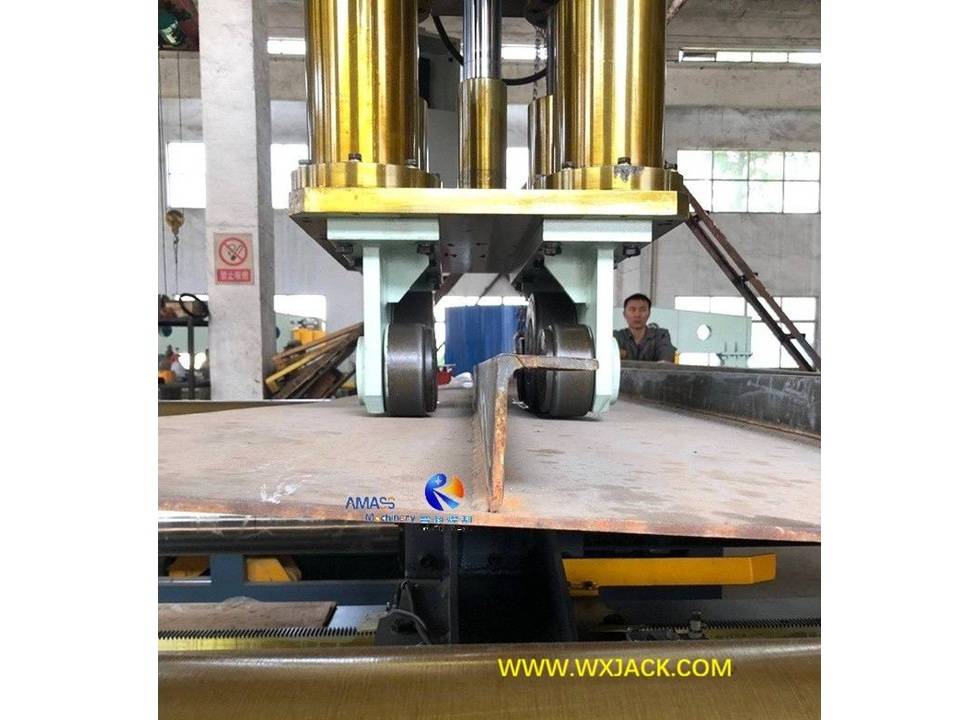

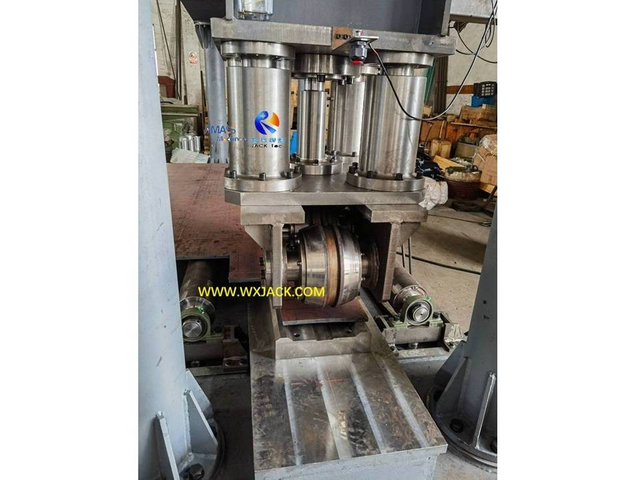

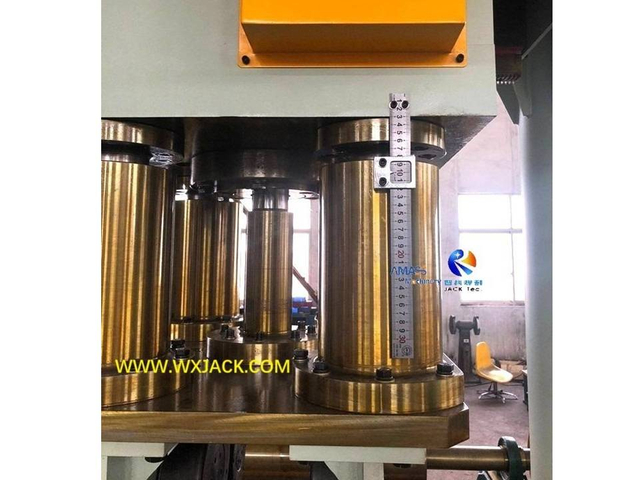

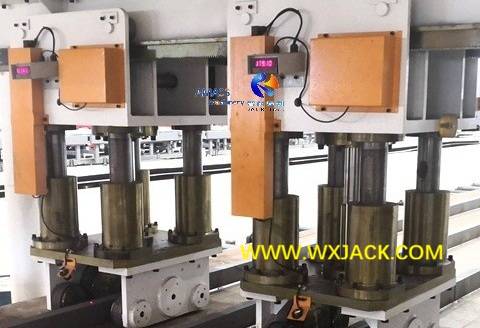

2) Для обеспечения надежной и тяжелой операции правки каждый блок правильного цилиндра имеет прочную конструкцию, которая состоит из 5 частей полированных колонн и 6 частей правильных роликов внизу, в 2 ряда (по 3 ролика в каждом ряду, средние, большие и маленькие по бокам);
3) При фазовом выпрямлении: 3 комплекта правильных блоков соединены как единое целое с помощью единого стержня, который обеспечивает синхронный ход вниз для выпрямления во время операции выпрямления на машине.

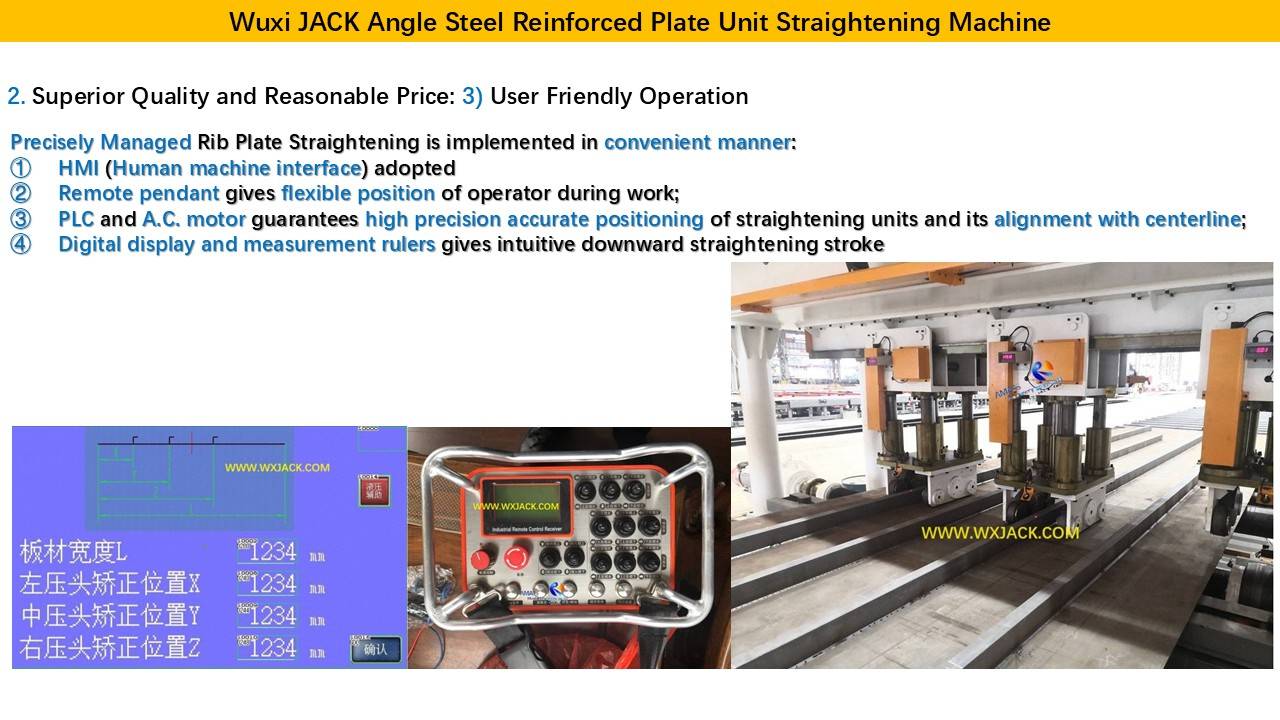

Слайды 4 : Точная и удобная работа машины для правки угловых стальных армированных пластин Wuxi JACK:

На этой странице слайдов рассказывается о продвинутых и удобных в использовании машинах для выпрямления пластин со стальной конструкцией Wuxi JACK для тяжелых условий эксплуатации:


1. Управление ЧМИ на правильном станке с угловыми стальными ребристыми пластинами Wuxi JACK:

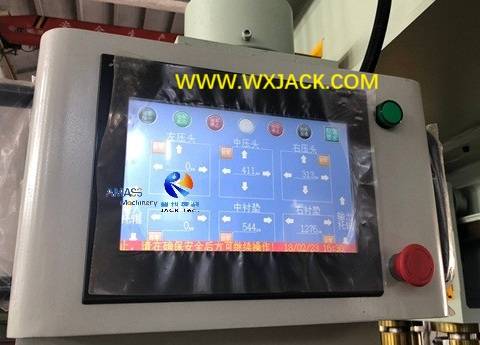

1) Фотография слева: это обновленный дизайн рабочего блока второго ^{поколения} нашей машины. Первоначальная конструкция представляет собой панель управления и подвесной пульт управления;
2) Как видно на фото слева, оператор может удобно вводить параметры рабочего процесса по правке ребристой стальной пластины. На этой фотографии оператор может напрямую Ширина углового стального усиленного пластинчатого блока; ввести горизонтальное положение левого, среднего и правого выпрямляющих плунжеров ( , XYZ , ) ;
3) Языки такого интуитивного и удобного управления можно выбирать среди всех основных языков. Клиент может сообщить Wuxi JACK предпочитаемый язык перед доставкой машины;

2. Выносная подвеска машины для выпрямления угловых стальных пластин жесткости:

1) Среднее фото: Будучи самой ранней конструкцией и оснащенным устройством управления, наша машина, помимо панели управления фиксированного типа, всегда оснащена дистанционным подвесным пультом;
2) Как видно на средней фотографии, этот дистанционный кулон изготовлен профессиональным производителем электрооборудования и имеет удобные ручные направляющие вокруг четырех витков, которые можно использовать как для подвешивания, так и для переноски в руки;
3) Это сделано с целью реализации гибкого положения оператора во время работы: Учитывая большие габариты машины, такой дистанционный подвесной пульт очень полезен для достижения высокоэффективной работы;

3. Расширенное управление эксплуатацией машины для правки угловых стальных армированных листов Wuxi JACK:

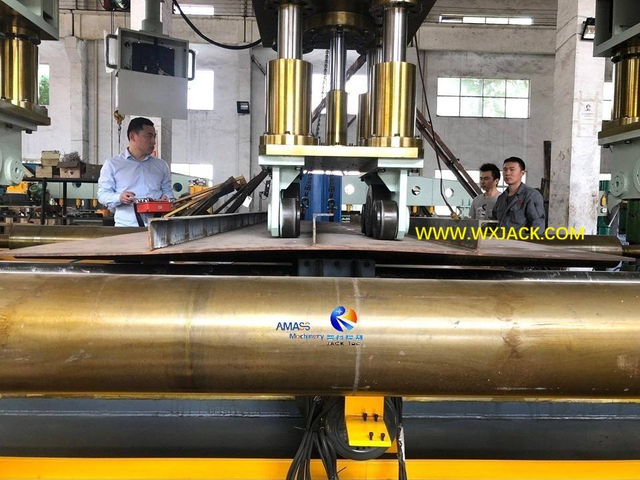

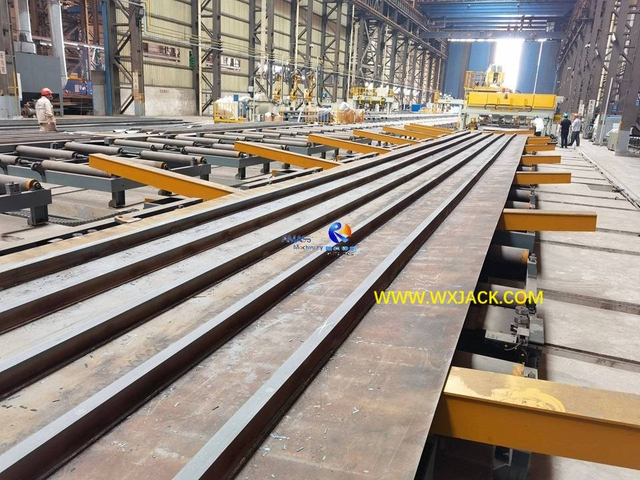

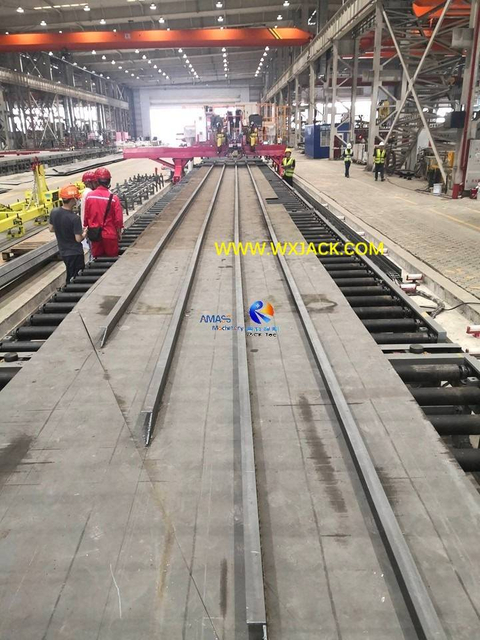

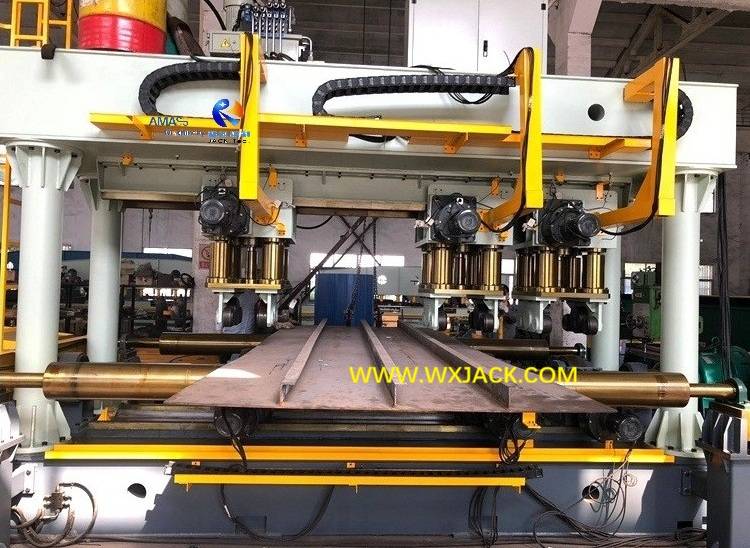

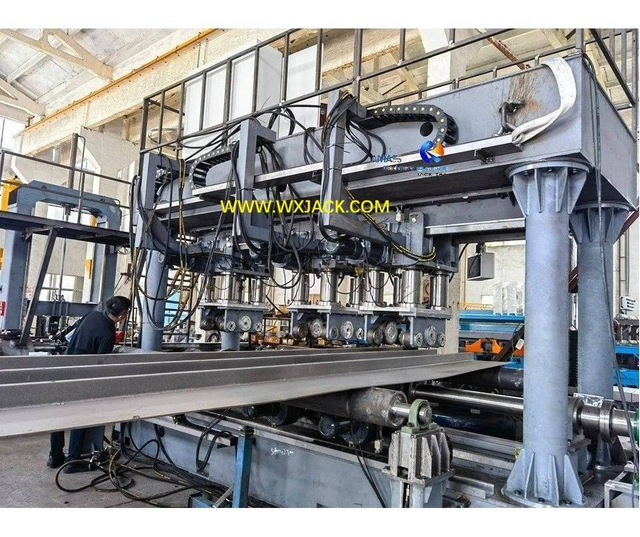

1) Правая увеличенная фотография: на этой фотографии кусок армированной пластины, на опорной пластине которого изготовлены 4 куска угловой стали, выпрямляется на станке модели Wuxi JACK J28;
2) Его работа контролируется с помощью ПЛК , при этом боковое положение правильных плунжеров проверяется мгновенно с помощью энкодера на каждом блоке правильной головки, которые образуют отрицательную замкнутую цепь, предоставляя обратную связь в реальном времени в центр управления (ПЛК) машины, гарантируя точную модуляцию горизонтального положения правильных блоков;
3) Разумная структура и расположение функциональных блоков обеспечивают точное и плавное управление операцией правки на машине, работающей на площадке клиента. Все три группы правильных агрегатов имеют продуманную конструкцию, прочную конструкцию, высокоэффективное и точное управление.

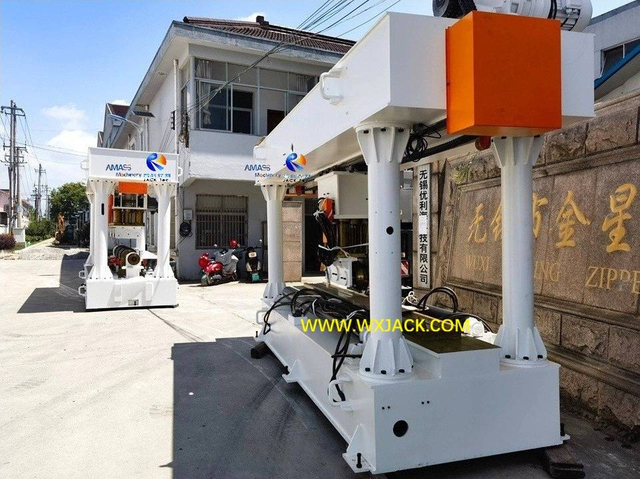

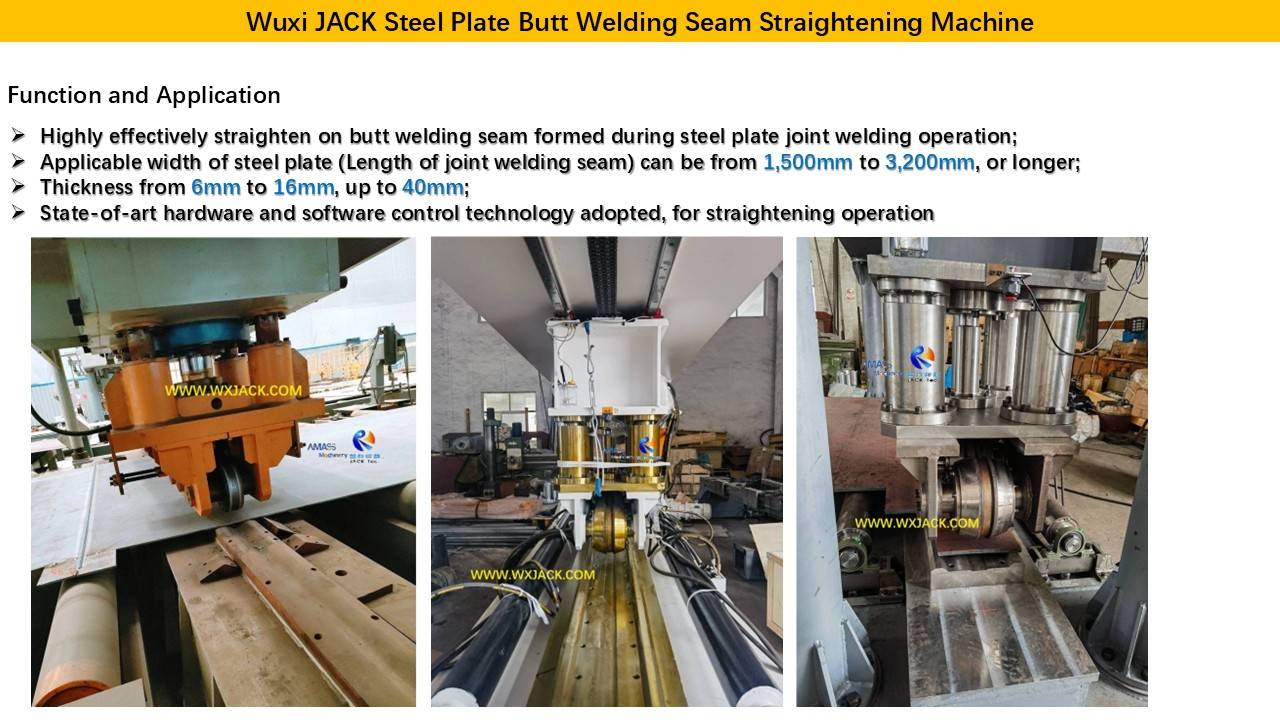

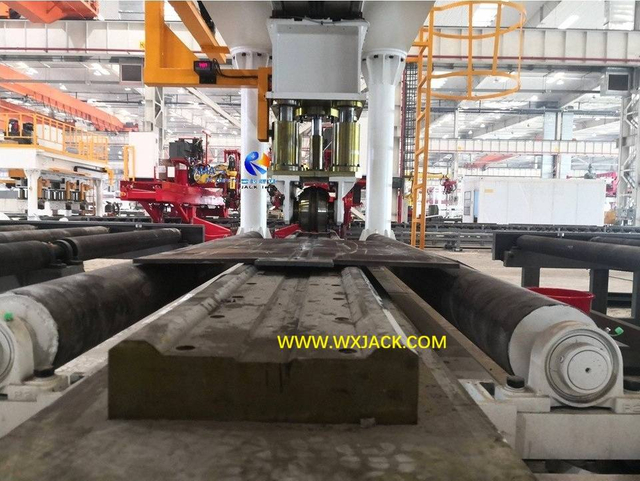

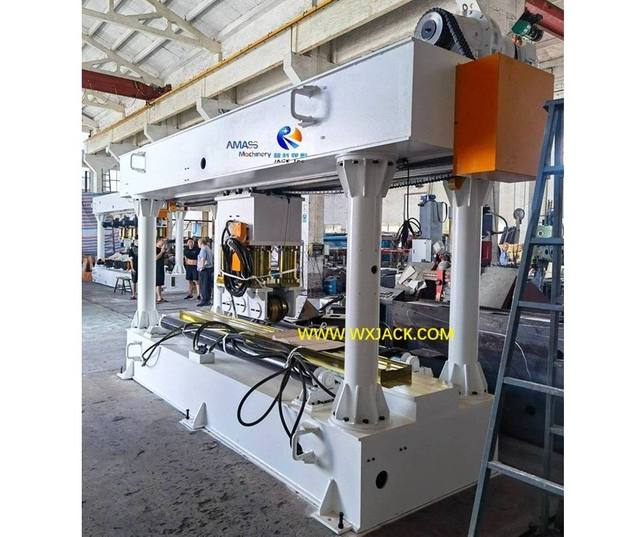

Слайды 5 : Более нишевый продукт компании Wuxi JACK: Машина для правки листовой стали для стыковой сварки швов:

1. Предпосылки применения машины для правки стыковых сварных швов листовой стали:

1) Где используется: на этой странице представлена ​​краткая информация о меньшем объеме и более редко встречающемся продукте Wuxi JACK, который также применяется на крупных производственных объектах, таких как подъемные краны, тяжелое и крупное оборудование, большие стальные конструкции и т. д.: выпрямите шов стыковой сварки, который образуется на соединяемой стальной пластине, во время стыковой сварки;
2) Общей точкой в ​​этих приложениях является « большой размер », либо на крупных производственных площадках, либо для производства крупной готовой продукции, включая различные крупные машины. Для этих условий применения необходимы более крупные и длинные стальные пластины, полученные в результате стыковой сварки стальных пластин;

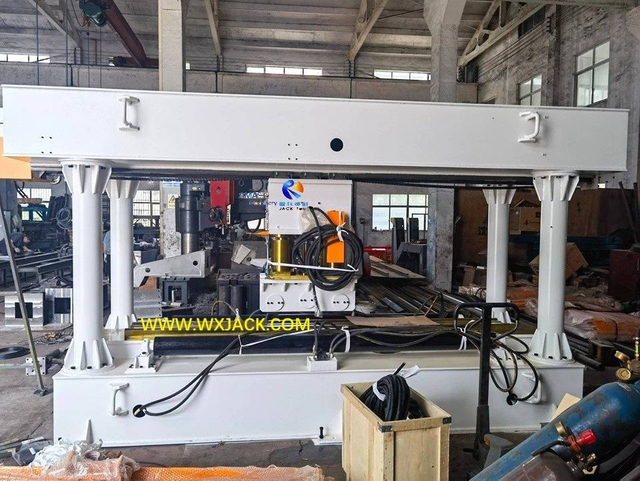

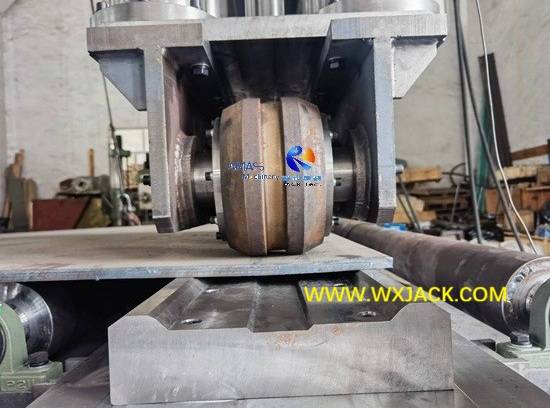

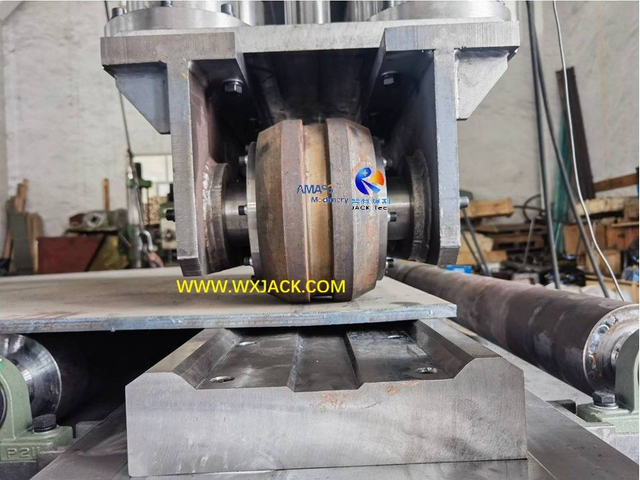

2. Технические характеристики машины для правки стыковых сварных швов листовой стали:

1) Эта машина разработана на основе нашей машины для правки угловых стальных ребристых пластин модели J. Эти два типа машин часто работают вместе. По этой причине мы представляем на этой странице эти два типа станков для выпрямления стальных конструкций для тяжелых условий эксплуатации как группу;

2) Различия между машиной для правки листовой стальной пластины со сварным швом встык и машиной для правки угловых стальных армированных листов:

Можно обобщить следующим образом: 3 пункта:

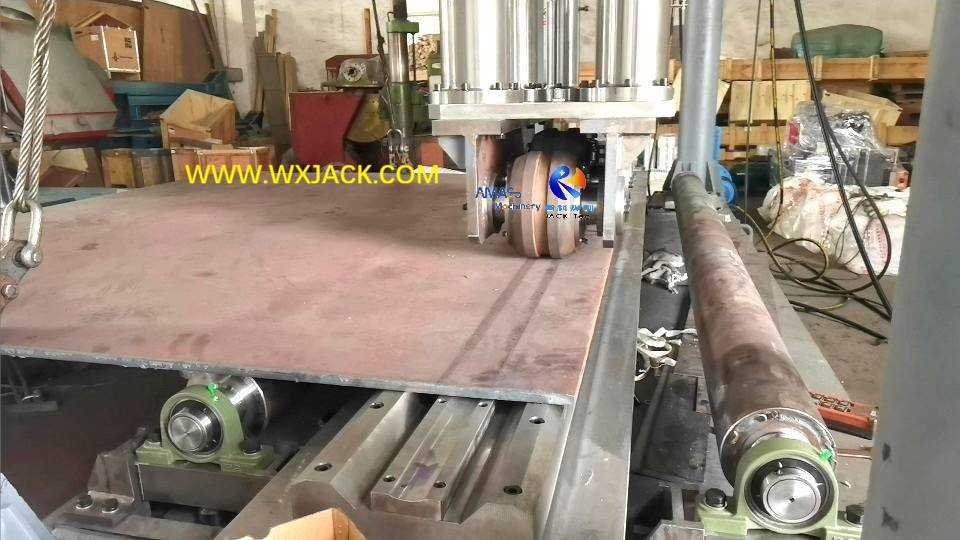

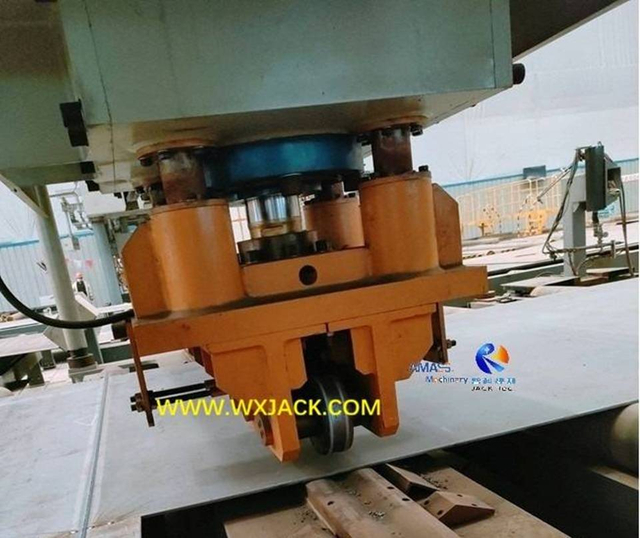

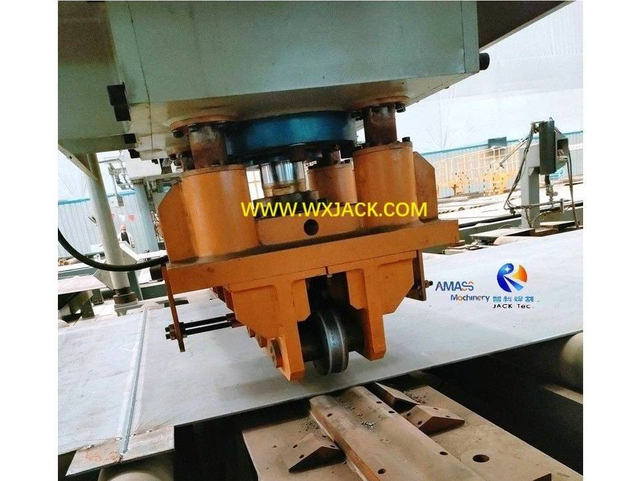

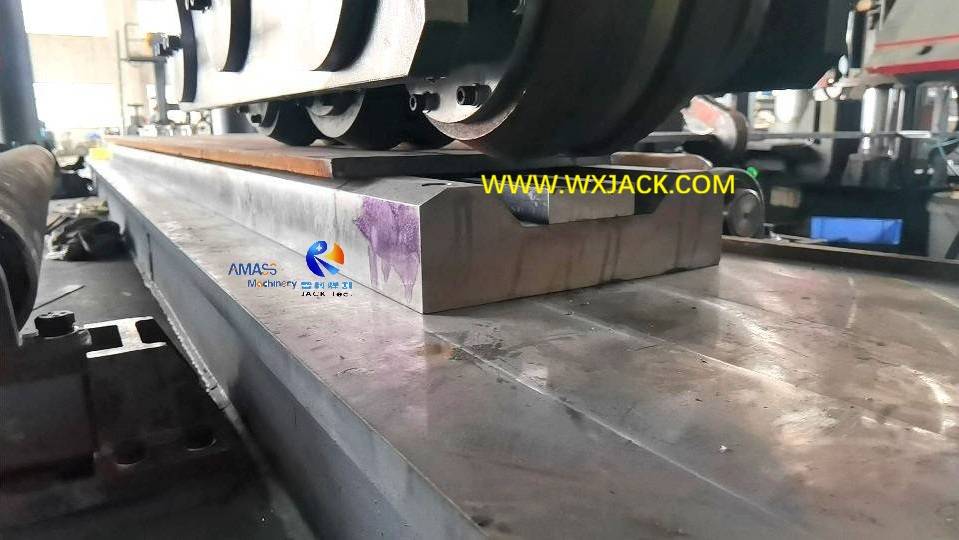

а) Количество правильных блоков: В этой машине имеется только одна группа правильных блоков, которая используется для выпрямления шва стыковой сварки на соединяемой стальной пластине;

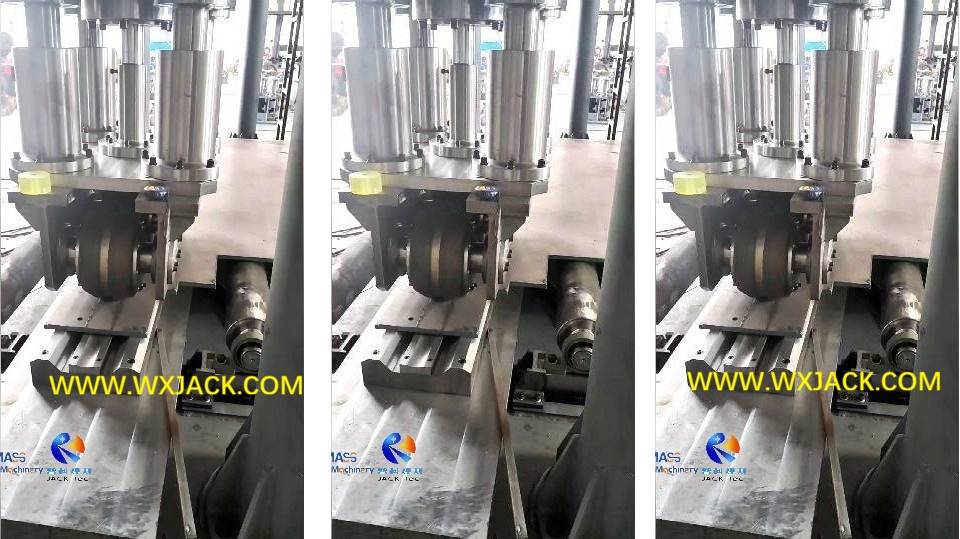

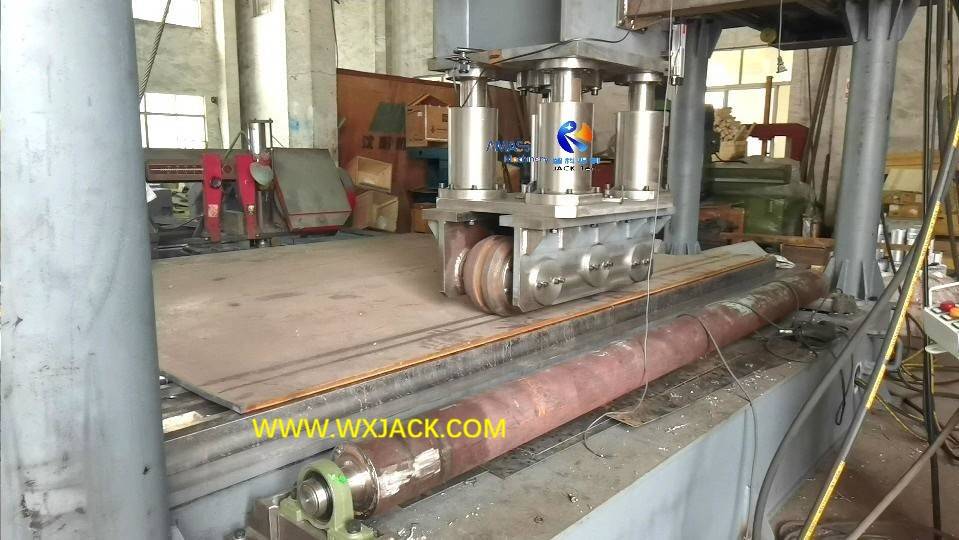

б) Конструкция правильного узла: Также имеется только правильная головка верхней секции, которая перемещается вниз для правочного движения, но без неподвижной нижней правильной половины, как в случае правки угловых сталей (ребра на пластинчатом узле);
в) Направление движения правящего узла по стыковому сварному шву также составляет 90° относительно уголка на узле пластин жесткости, что по всей длине сварочного шва не требует точного контроля;
Подводя итог, можно сказать, что себестоимость производства этой машины явно ниже, чем у машины для правки угловых стальных ребристых пластин модели J.

Слайды 6 : Производство на машине для правки угловых стальных пластин повышенной жесткости Wuxi JACK:

Слайды 7 : Машина для правки угловых стальных ребристых листов Wuxi JACK и машина для правки стыковых сварных швов стальных листов с 2009 по 2026 год:
