Машина для сварки двутавровых балок интегральной функции от Wuxi JACK, идеальное решение для производства элементов сварочной конструкции для заказчика!

Панель навигации на странице "Сварочный аппарат для двутавровых балок с интегральной функцией"

1. Использование и большой прогресс интегральной функции сварочного аппарата для двутавровых балок

Использование и большой прогресс машины для сварки двутавровых балок с интегральной функцией

1. Готовая продукция, полученная от сварочного аппарата для сварки двутавровых балок интегральной функции:

1) В производстве металлоконструкций наиболее важным сырьем является сварка двутавровой балки (или двутавровой балки) и ее полуфабрикаты в процессе изготовления тавровой балки.Диапазон высоты (размер полотна) этих элементов конструкции составляет от 200 мм до 2000 мм, с соответствующей высотой сварного шва от 6 мм до 12 мм, типичный размер 8 мм;
2) Машины для сварки двутавровых балок серии PHJ и ZHJ со встроенной функцией представляют собой специальное бывшее в употреблении оборудование для производства вышеупомянутого сырья с оптимальным сочетанием качества, производительности и стоимости.Пожалуйста, ознакомьтесь с приведенными ниже фотографиями на рабочих площадках и на выходе машины для сварки двутавровых балок с интегральной функцией;

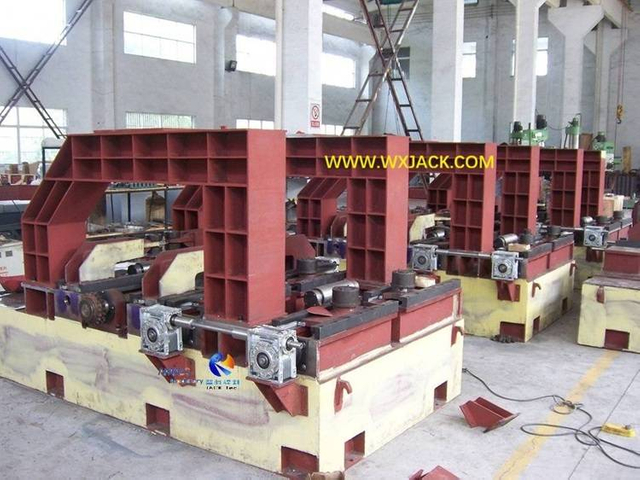

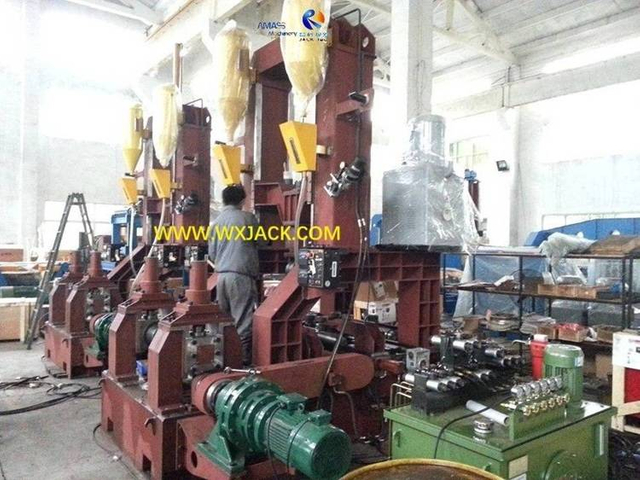

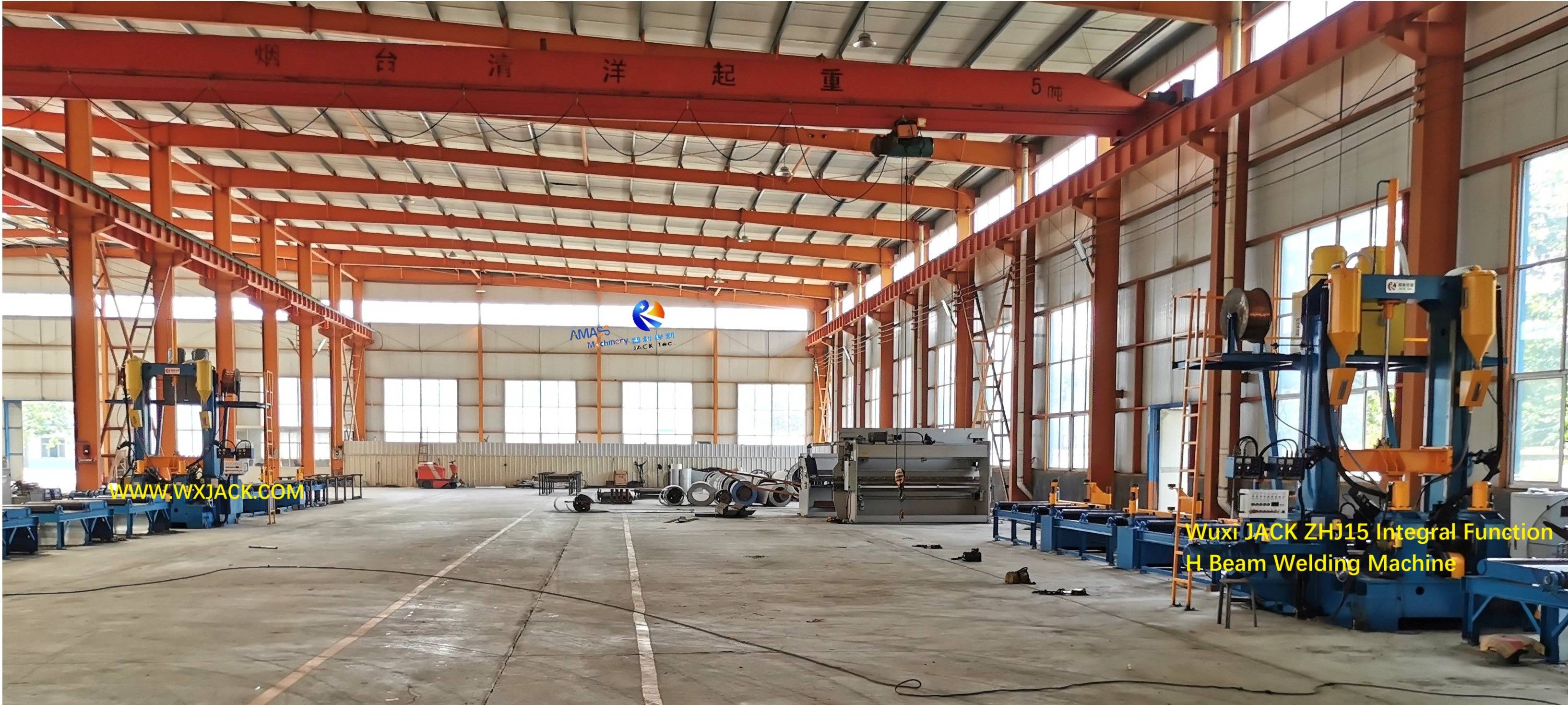

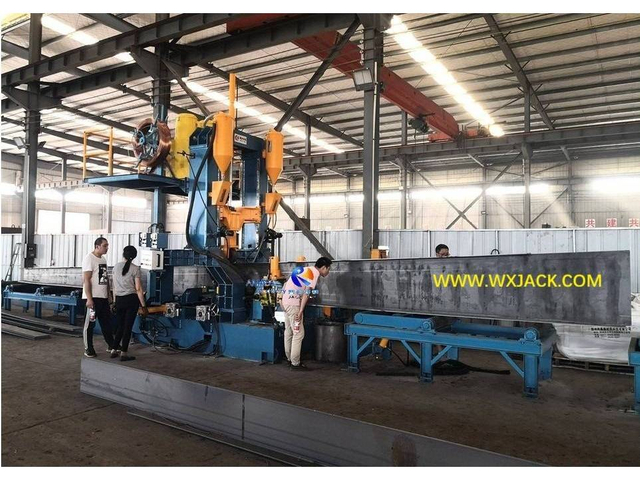

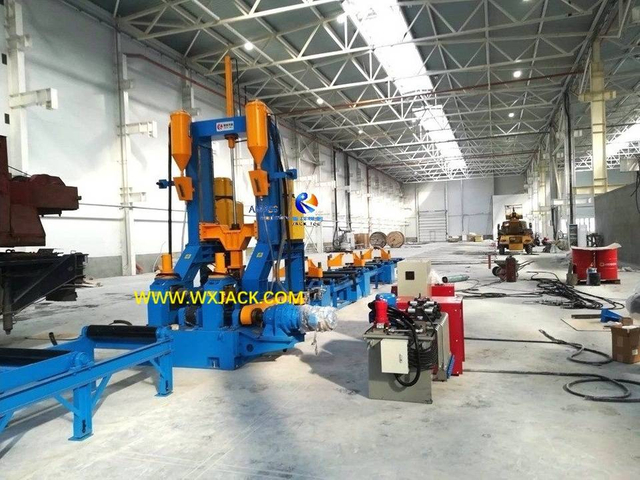

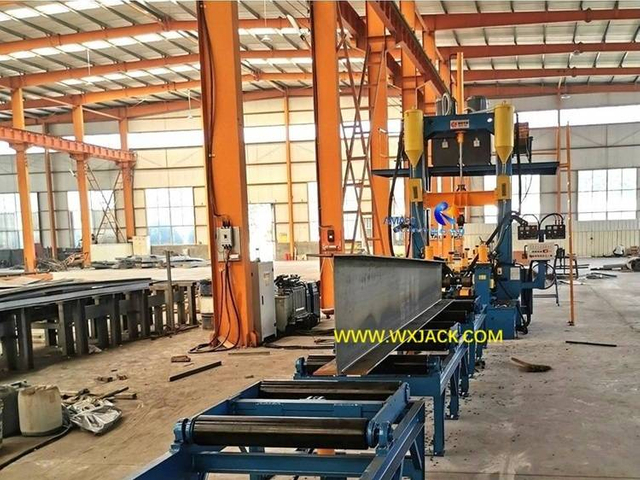

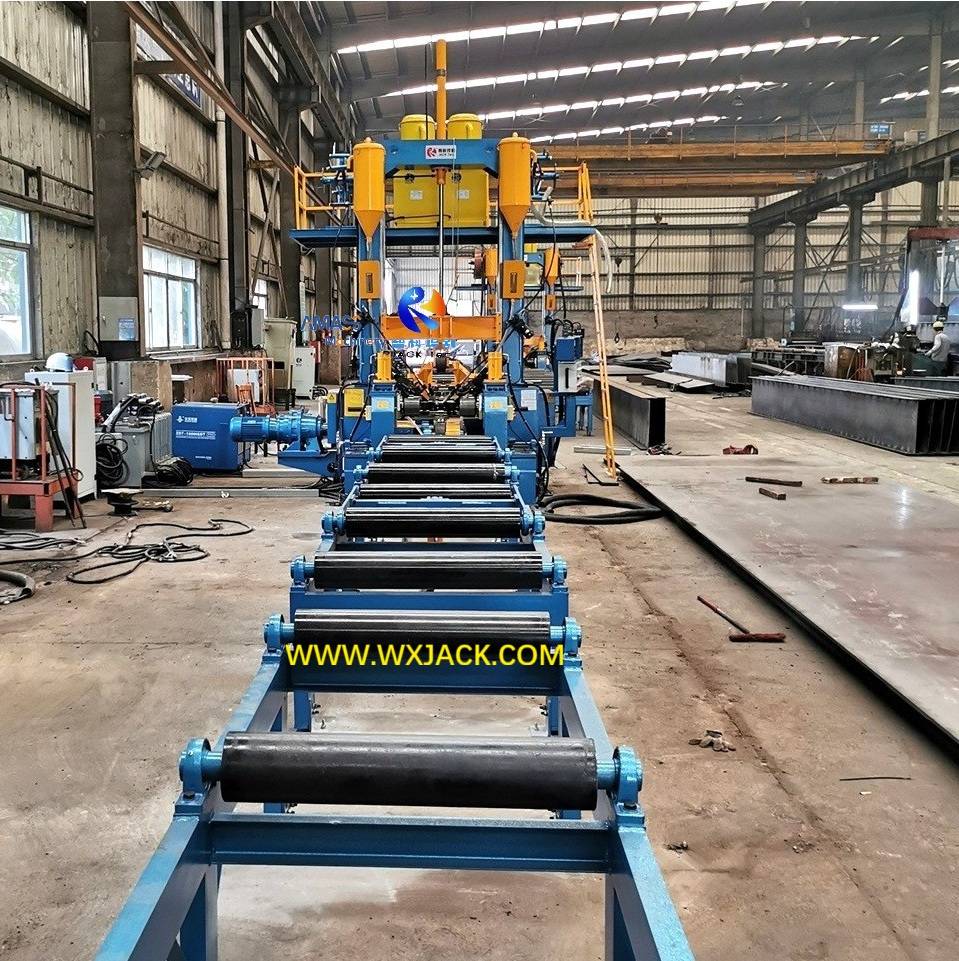

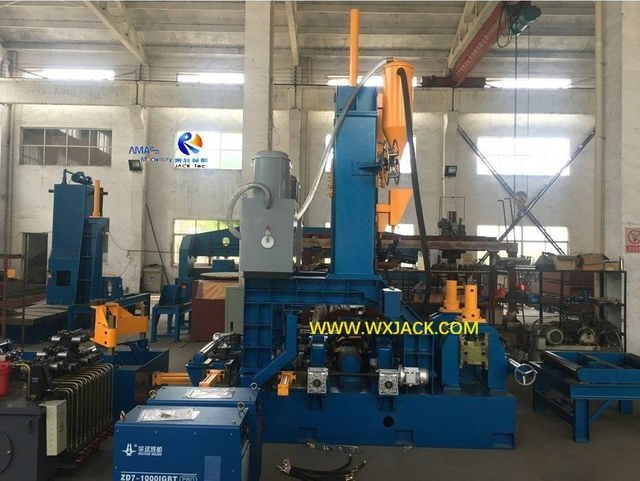

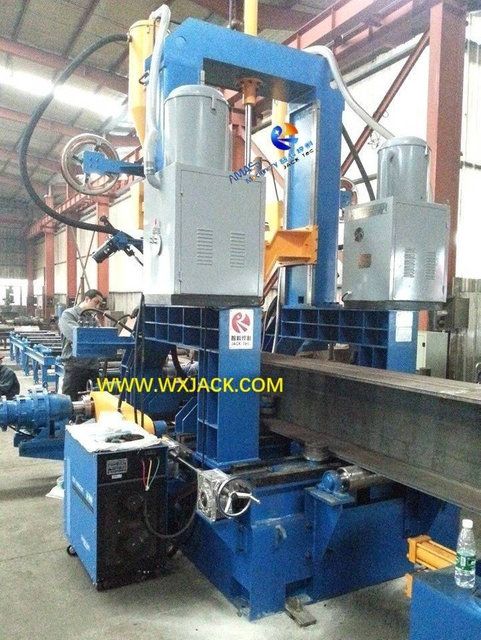

Сварка двутавровой балки на сварочном аппарате Wuxi JACK Integral Function:

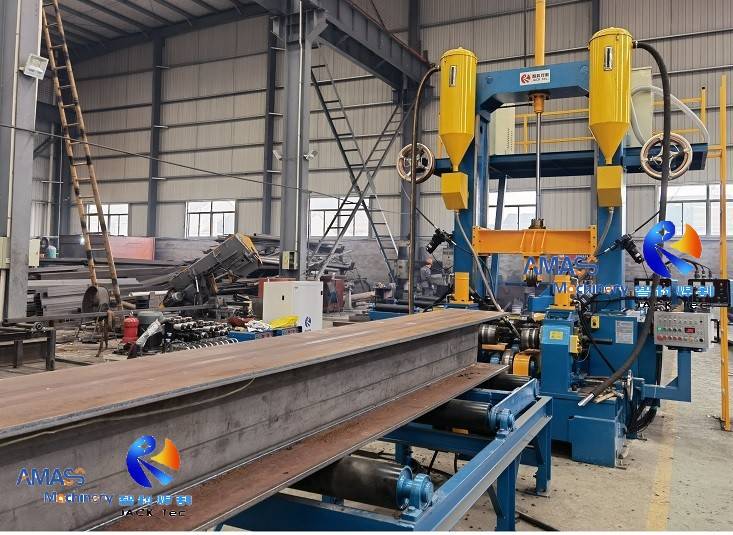

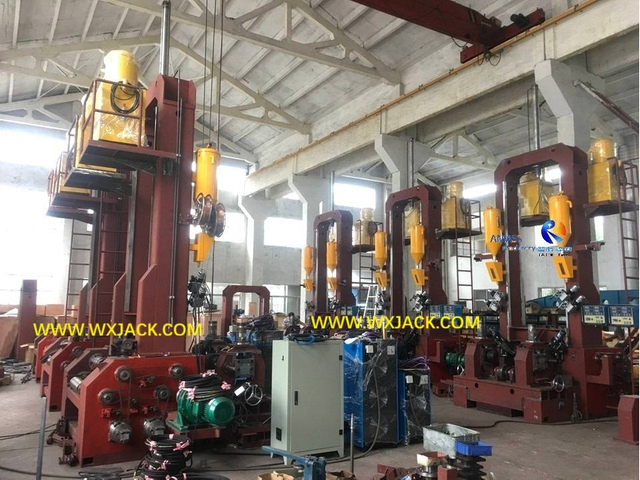

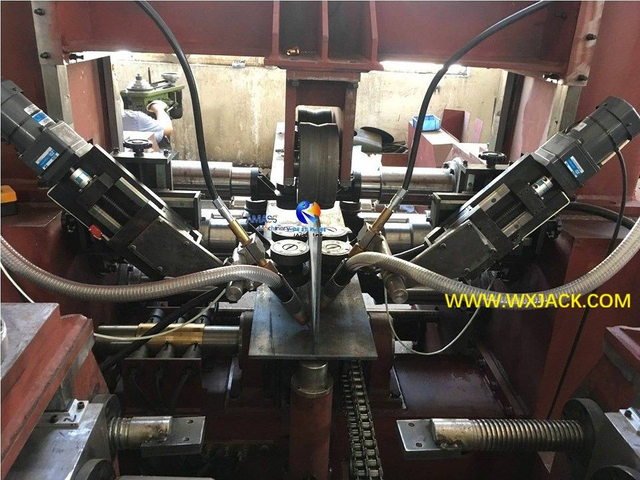

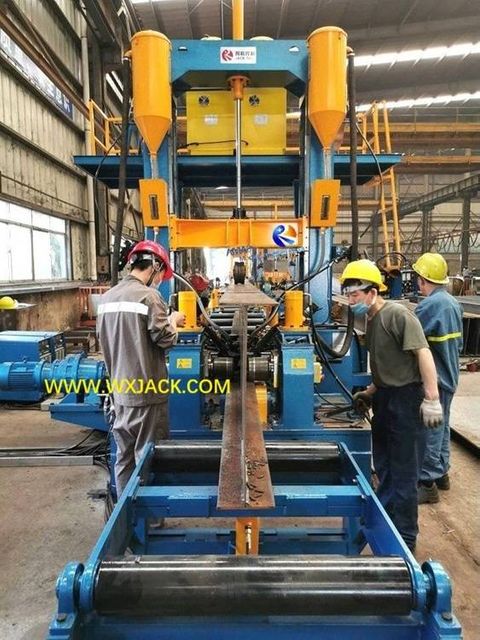

Рис. 1 Аппарат для сварки двутавровых балок со встроенной функцией 37

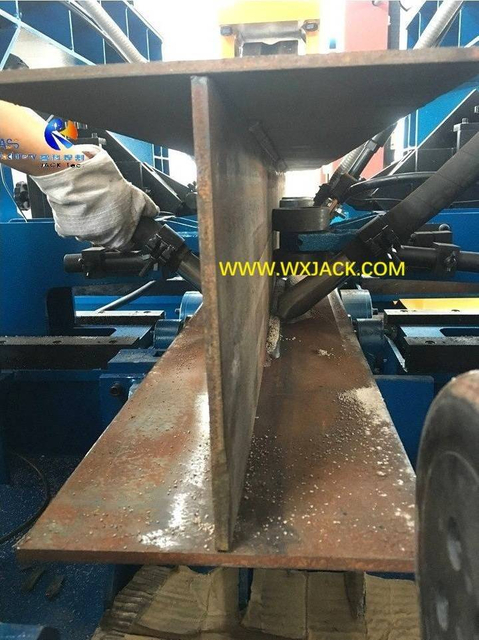

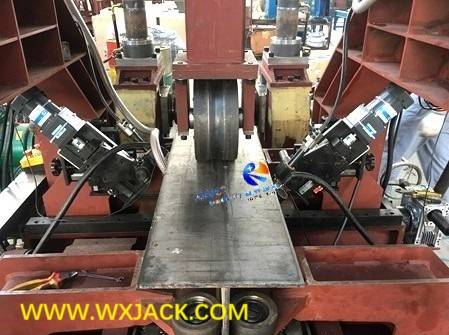

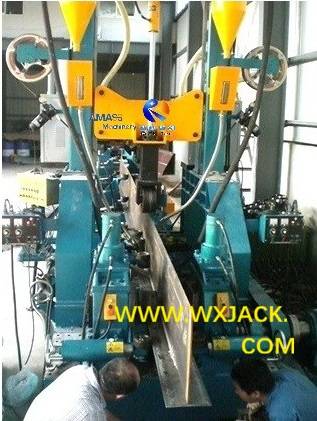

Сварка T-образной балки на сварочном аппарате Wuxi JACK Integral Function H Beam:

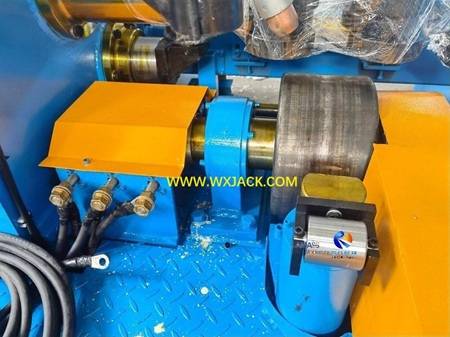

Рис. 2. Машина для сварки двутавровых балок со встроенной функцией 32
3) В отрасли металлоконструкций есть много одинаковых имен с аппаратом для сварки двутавровых балок со встроенной функцией.Обычно используемые, но не ограничиваются: Сварочная машина для сборки двутавровых балок, выпрямляющая интегральная машина, или машина для сварки двутавровых балок «три в одном», или машина для изготовления двутавровых балок, или сварочный аппарат для сквозной двутавровой балки, или вертикальный сварочный аппарат для двутавровой балки… и т. д. Все см. к такому же оборудованию.


2. Почему заказчику нужен сварочный аппарат с двутавровой балкой со встроенной функцией?

1) Машина для сварки двутавровых балок со встроенной функцией вносит фундаментальные и революционные изменения и улучшения в производственное оборудование для производства стальных конструкций, принося пользу клиентам почти во всех аспектах управления производством: P (люди), Q (качество), V (скорость), C (стоимость);
2) Начиная с китайского рынка более 10 лет назад (2009 год), машина для сварки двутавровых балок с интегральной функцией представляет собой усовершенствованную машину для изготовления двутавровых балок нового поколения, установленную на предприятиях по производству стальных конструкций, и за последние десятилетия наблюдается бурное развитие как в Китайский и зарубежный рынок;

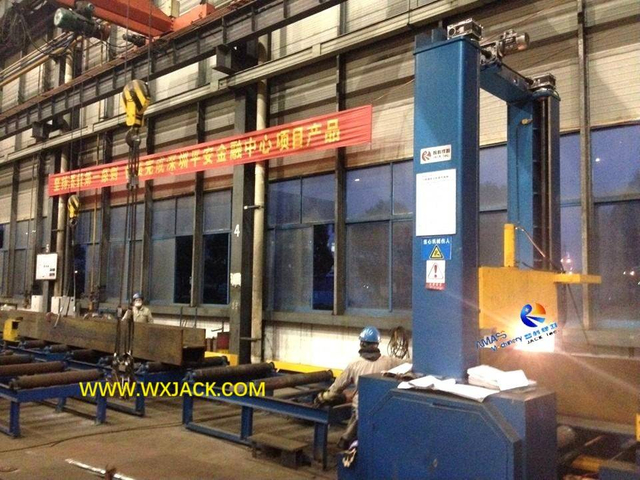

3) Фундаментальное изменение, внесенное вместе с аппаратом для сварки двутавровых балок со встроенной функцией, заключается в следующем., в области производства двутавровых балок для сварки легких и средних режимов работы, оригинальные три типа машин для изготовления двутавровых балок, которые составляют производственную линию двутавровых балок: комбинация сборки двутавровых балок и машины для прихватки, и машины для дуговой сварки под флюсом двутавровых балок, и Машина для правки двутавровых балок может быть заменен одним комплектом этой новой машины для изготовления двутавровых балок.По этой причине иногда люди называют эту машину для сварки двутавровых балок с интегральной функцией как машину для изготовления двутавровых балок «три в одном»;

4) Для более подробного анализа, пожалуйста, проверьте продукт 'PHJ ZHJ Три в одном аппарате для сварки двутавровых балок со встроенной функцией'.

5) Для общего ознакомления с преимуществами машины для сварки двутавровых балок со встроенной функцией Wuxi JACK посетите тематические страницы 'Краткое описание станка для изготовления двутавровых балок Wuxi JACK'.

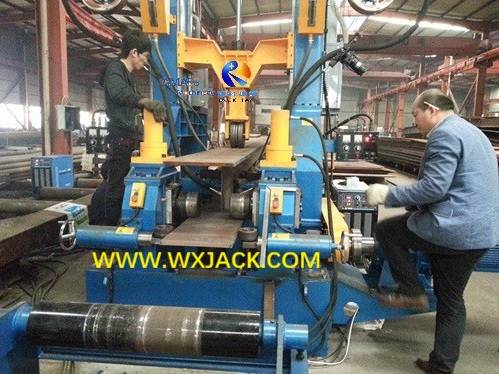

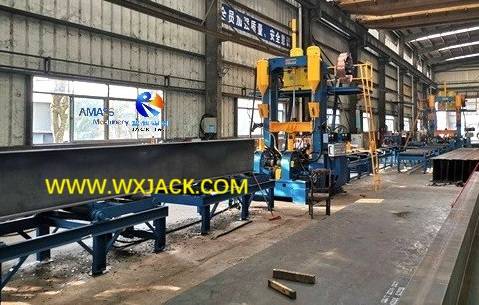

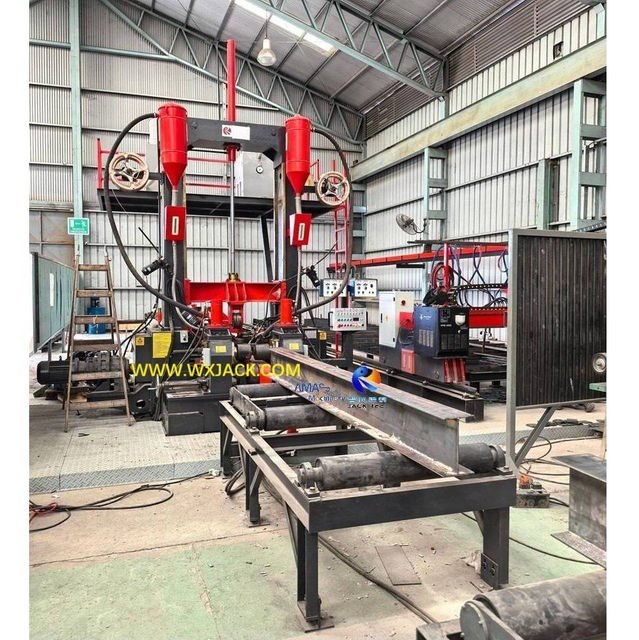

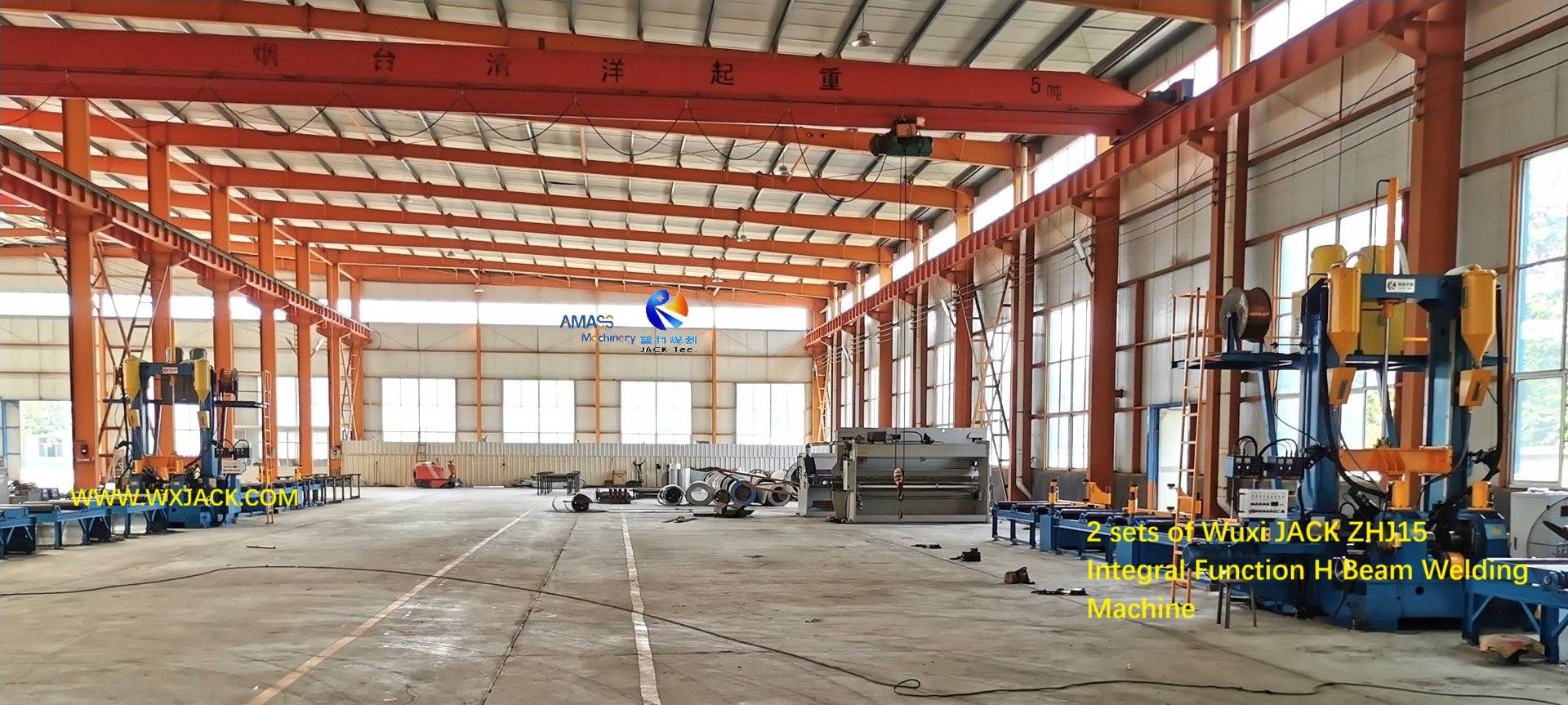

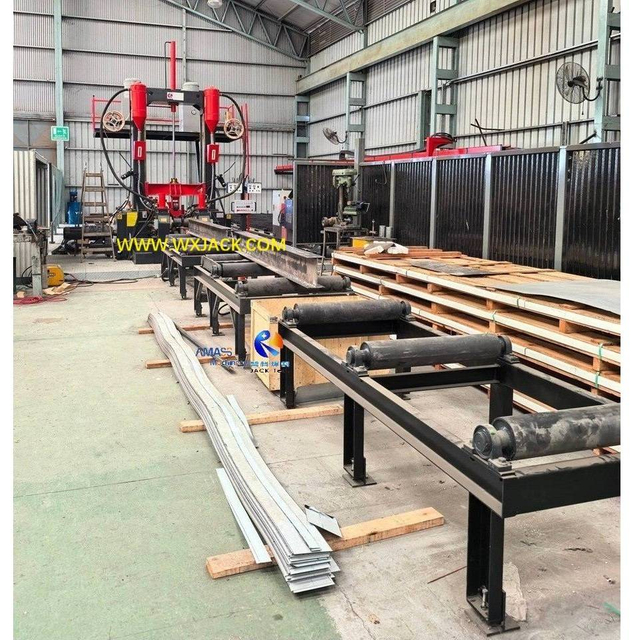

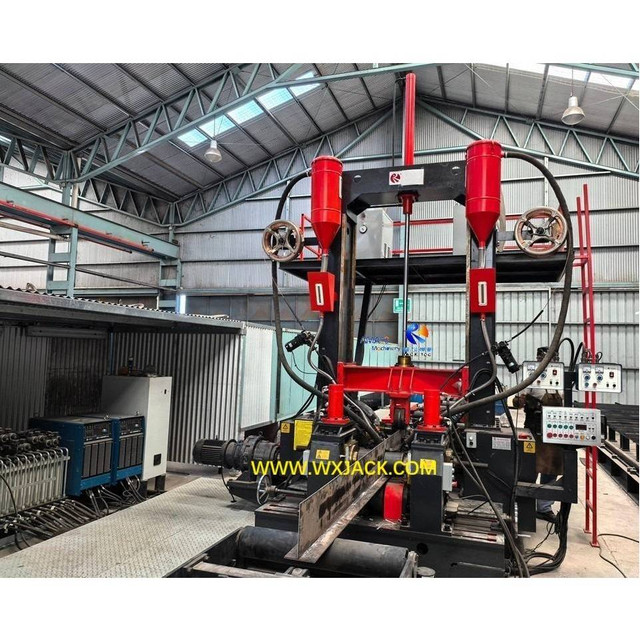

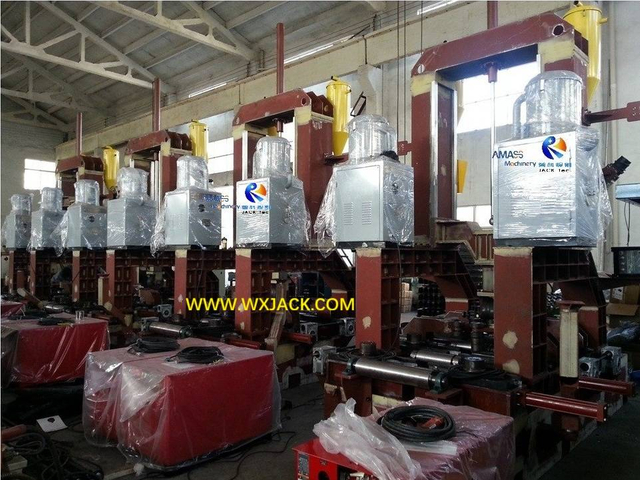

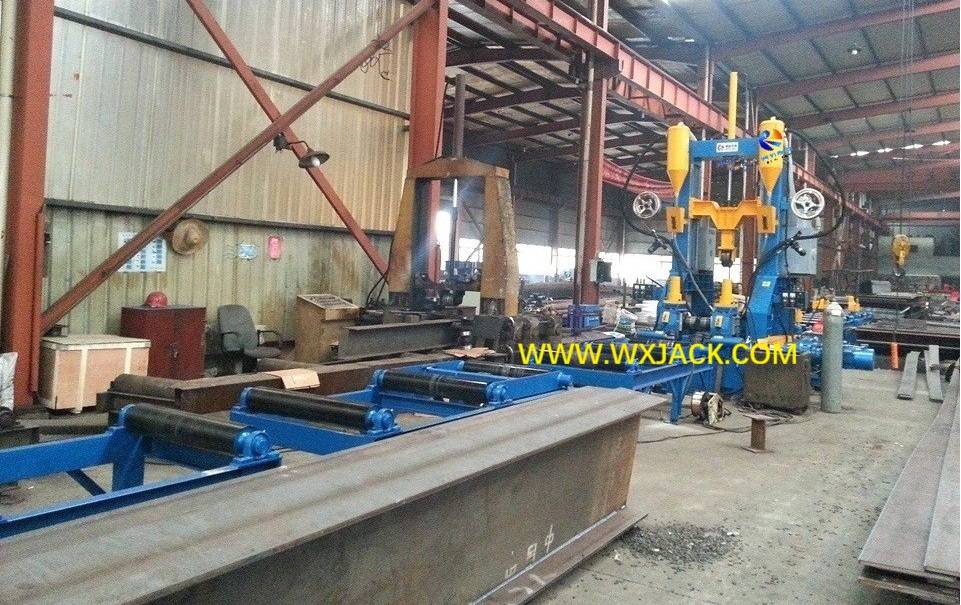

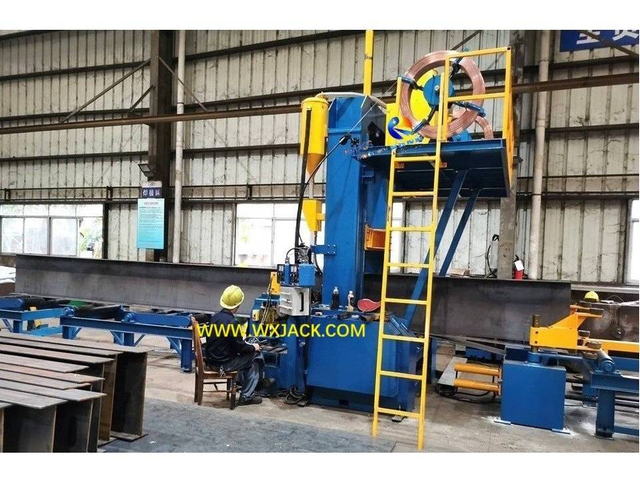

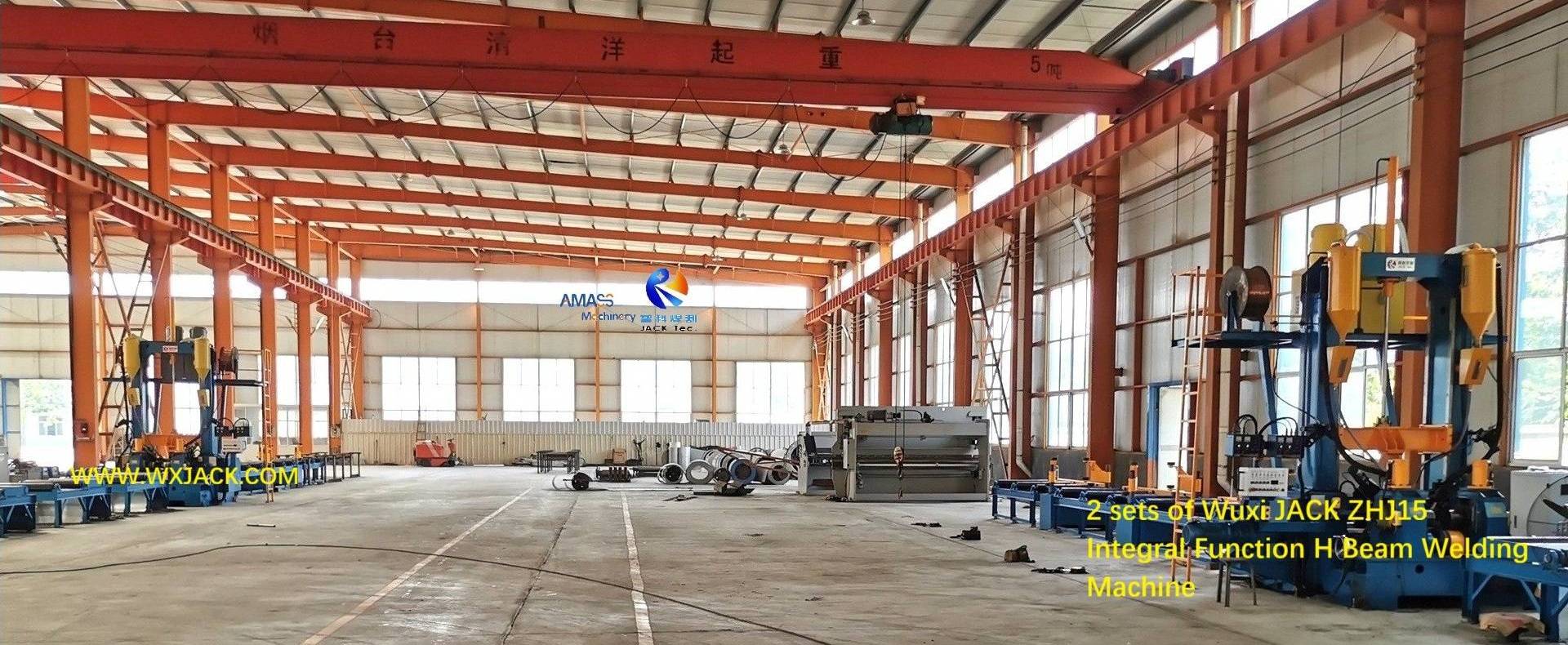

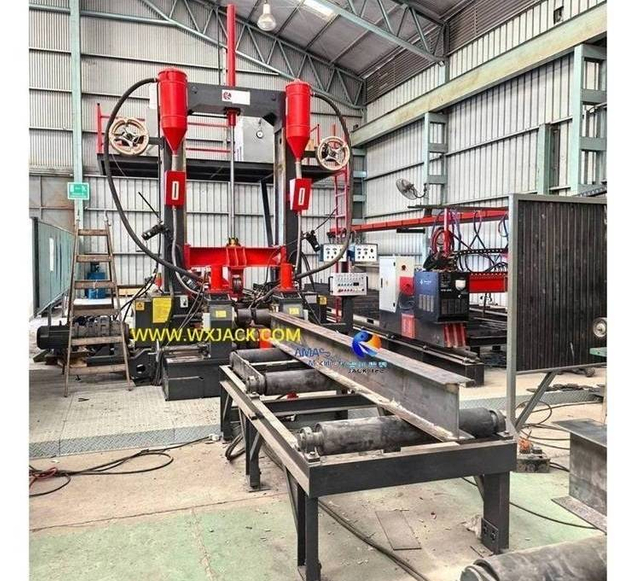

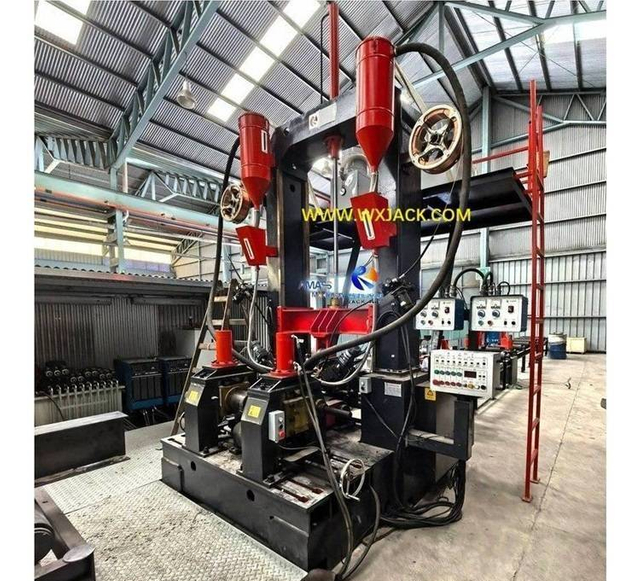

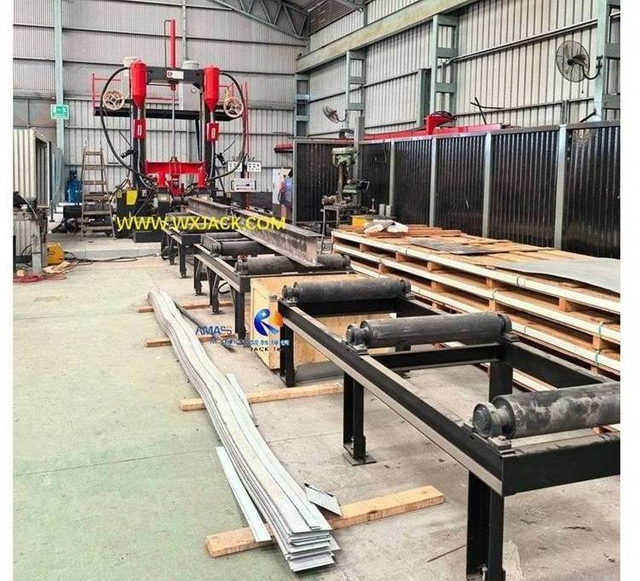

Wuxi JACK Integral Function Сварочный аппарат двутавровой балки, работающий на объекте заказчика

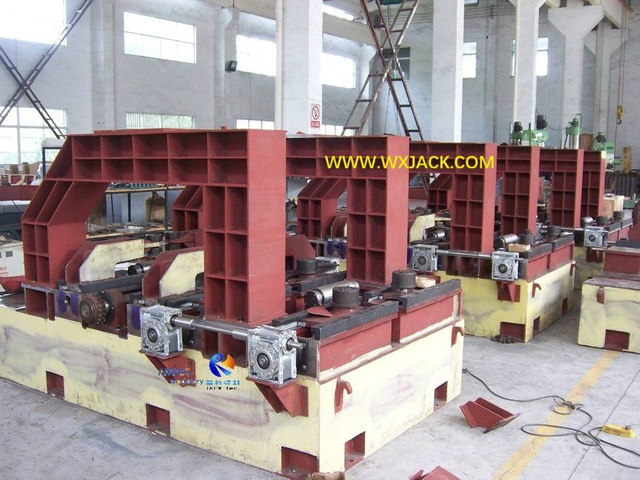

Инжиниринг для заказа бережливого производства на машине для сварки двутавровых балок интегральной функции в Wuxi JACK

Как работает машина для сварки двутавровых балок с интегральной функцией?

1 Integrated Function H Beam Welding Machine 29
2 Integral Function H Beam Welding Machine 105

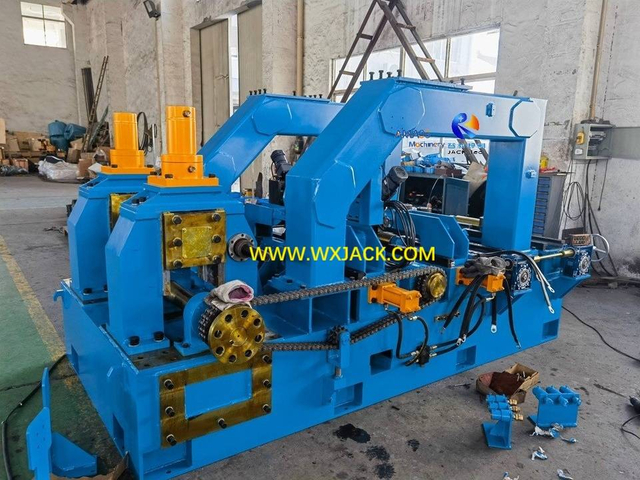

3 Three in One H Beam Welding Machine 20
4 Three in one H Beam Fabrication Machine 6

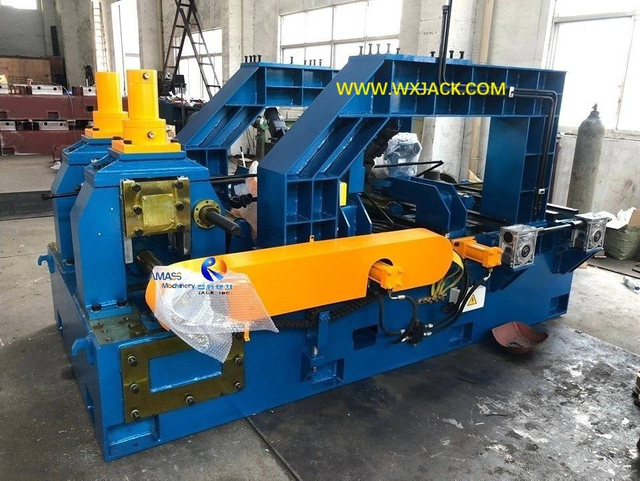

5 H Beam Assembly Welding Straightening Integral Machine 14
6 H Beam Assembly Weld Straighten Integral Machine 60

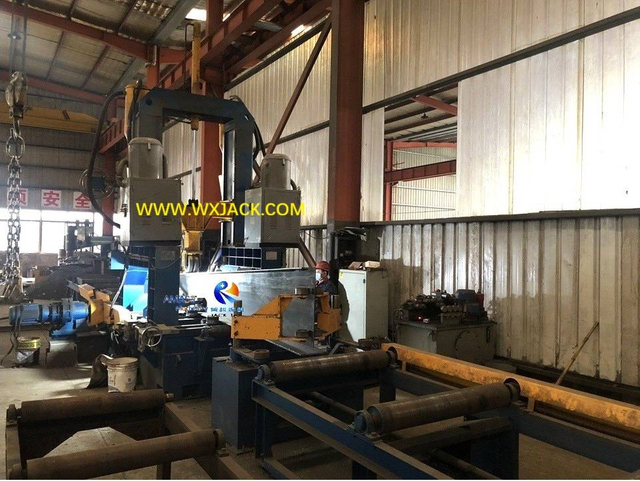

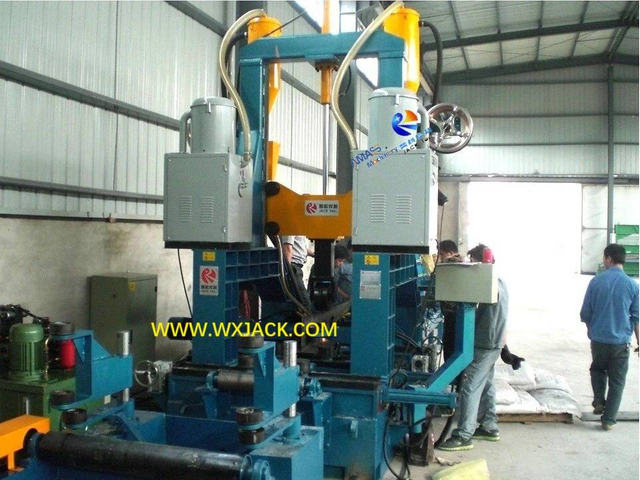

Сварочные работы в интегральной функции Сварочный аппарат двутавровой балки

Подробнее >>

Хотите проверить рабочий момент машины для сварки двутавровых балок с интегральной функцией Wuxi JACK и ее готовых двутавровых и тавровых балок?Пожалуйста, проверьте фотографии с прокруткой влево



Рабочий стиль и особенности встроенного сварочного аппарата с двутавровой балкой:

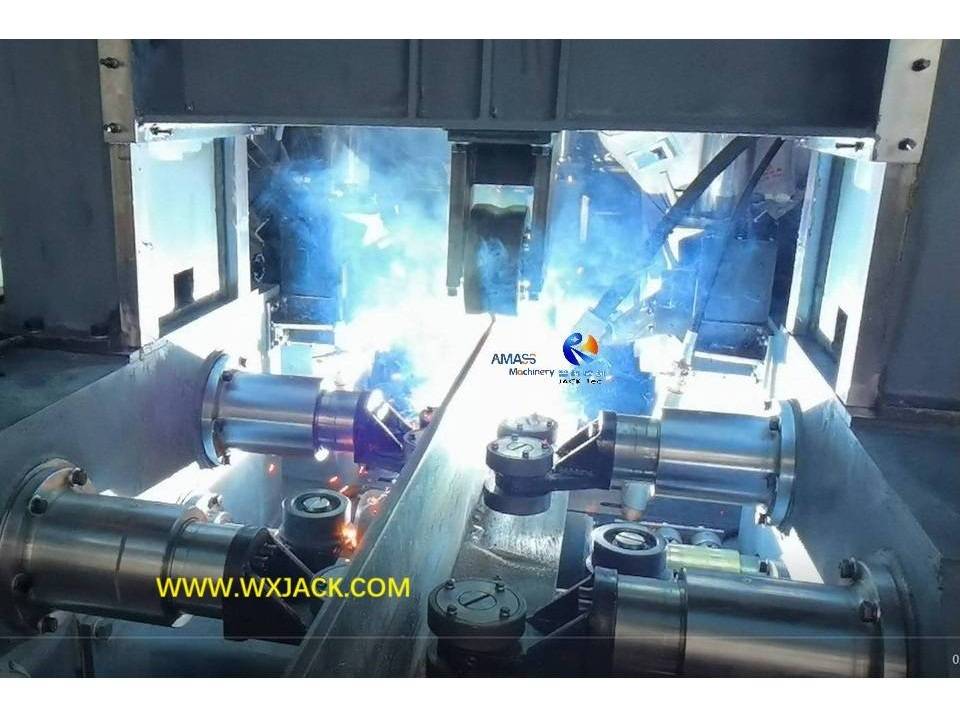

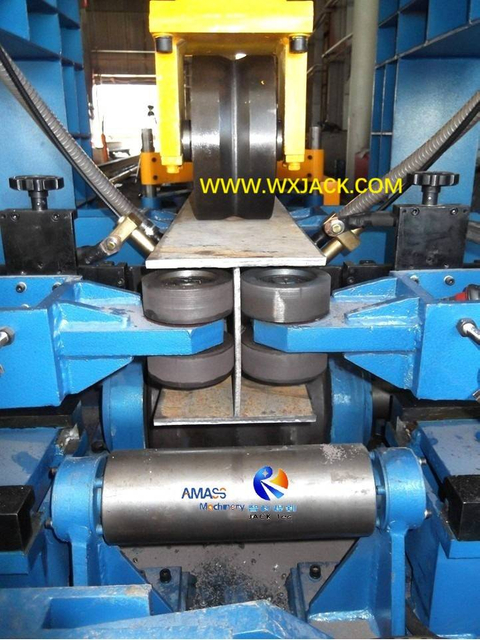

Плоское положение сварки в машине для сварки двутавровых балок интегральной функции:

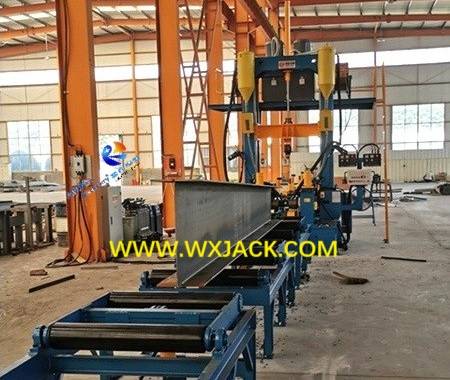

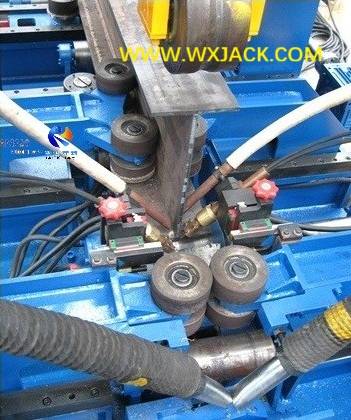

Рис. 1. Аппарат для сварки двутавровых балок с интегрированной функцией.

1. Как видно из приведенного выше эскиза, из-за интеграции трех функций сборки, сварки и правки в одном оборудовании, заготовки на этой машине для изготовления двутавровых балок стоит в вертикальном положении, и, следовательно, сварка выполняется в плоском положении вместо угловой сварки под углом 45 ° в одноцелевой машине для сварки двутавровых балок;
2. Это также является причиной того, что машина для сварки двутавровых балок со встроенной функцией не может использоваться для производства тяжелых двутавровых балок (сварочный шов более 12 мм), а вместо этого сосредоточиться на производстве легких и средних двутавровых балок (сварочный шов 8 ~ 12 мм).Это также является причиной того, что эта машина для изготовления двутавровых балок имеет другое название «Сварочный аппарат с вертикальной протяжкой через двутавровые балки».
3. Вторая особенность со стилем работы машины для сварки двутавровых балок с интегральной функцией заключается в том, что заготовка превращается в готовые рабочие детали из стальных пластин. с проходом машины, сначала преобразованный в T Beam, затем преобразованный в H Beam.Вот почему машина имеет другое название «Сварочный аппарат для двутавровых балок».

Ведущие технические преимущества машины для сварки двутавровых балок Wuxi JACK Integral Function

Являясь поставщиком сварочного аппарата для двутавровых балок со встроенной функцией с самой длинной историей и самой большой долей рынка, Wuxi JACK накопила ряд технических преимуществ в этом флагманском продукте нашей компании;

1) Ниже мы обсудим две сильные стороны нашего аппарата для сварки двутавровых балок со встроенной функцией: точное управление положением сварочной горелки и примеры технических ноу-хау сварочного аппарата с двутавровой балкой;
2) Для темы Лучшее решение для бизнеса, охватывающее качество / стоимость / обслуживание / время доставки , посетите страницу продукта « Машина для изготовления двутавровых балок »;
3) Для получения информации о точной сборке заготовок в машине для сварки двутавровых балок с цельной функцией, пожалуйста, посетите страницу продукта " Сварочная машина для правки двутавровых балок в сборе ";
4) Для ознакомления с усовершенствованной техникой сварки , сильной способностью выпрямления , оригинальной механической структурой и тонкими компонентами машины посетите страницу продукта « Три в одном сварочном аппарате с двутавровой балкой ».

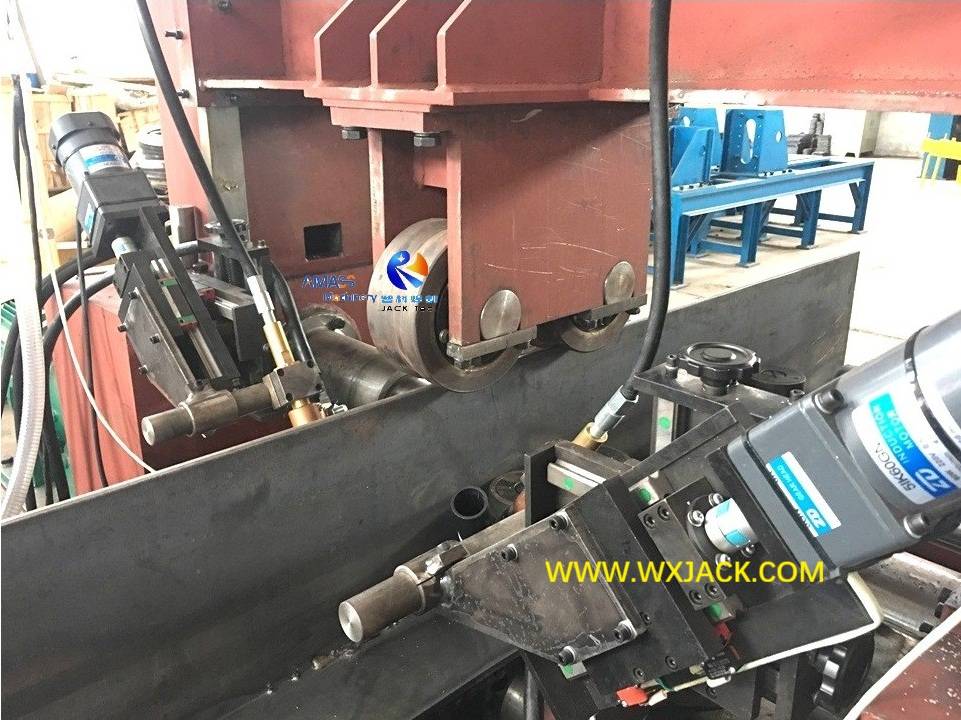

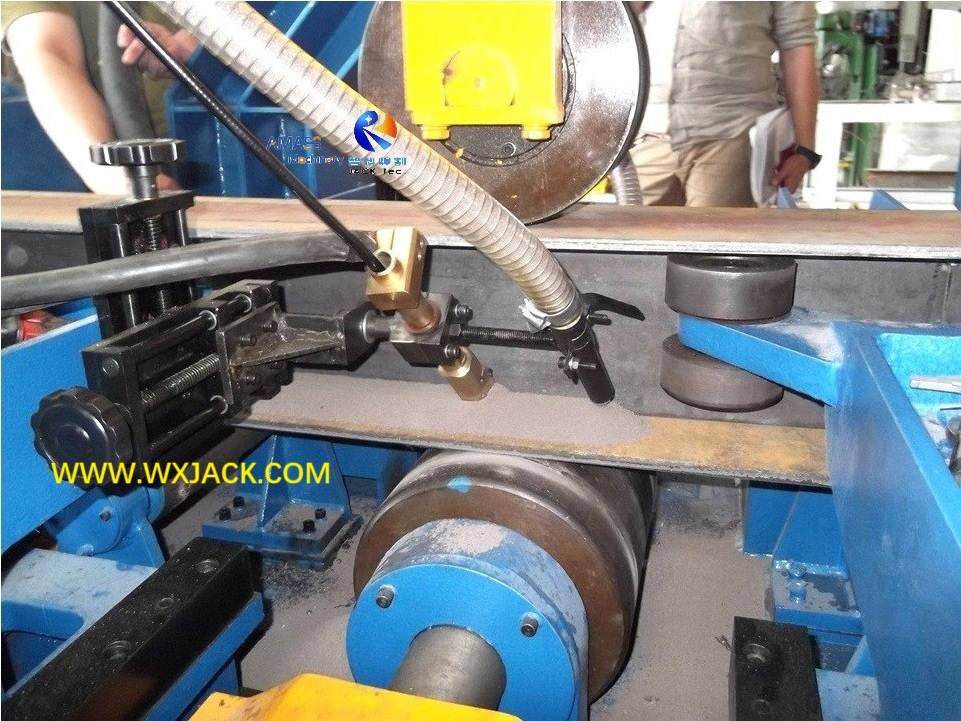

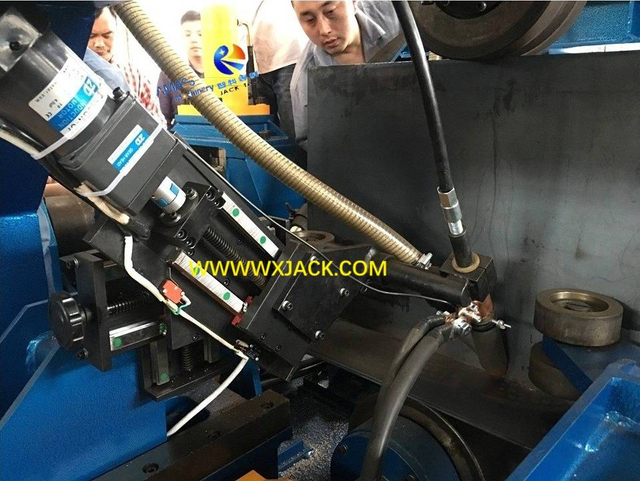

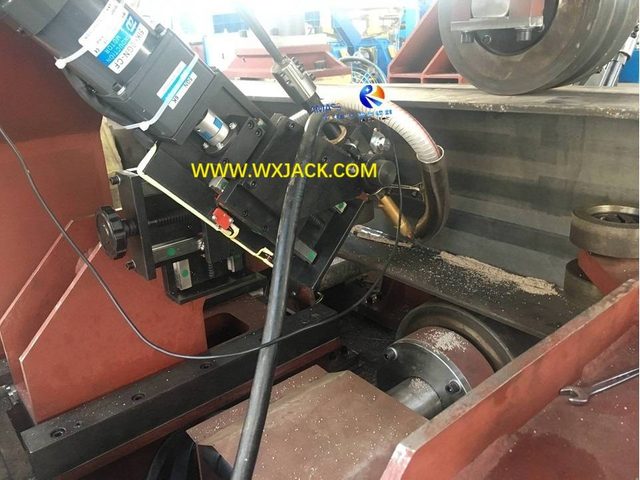

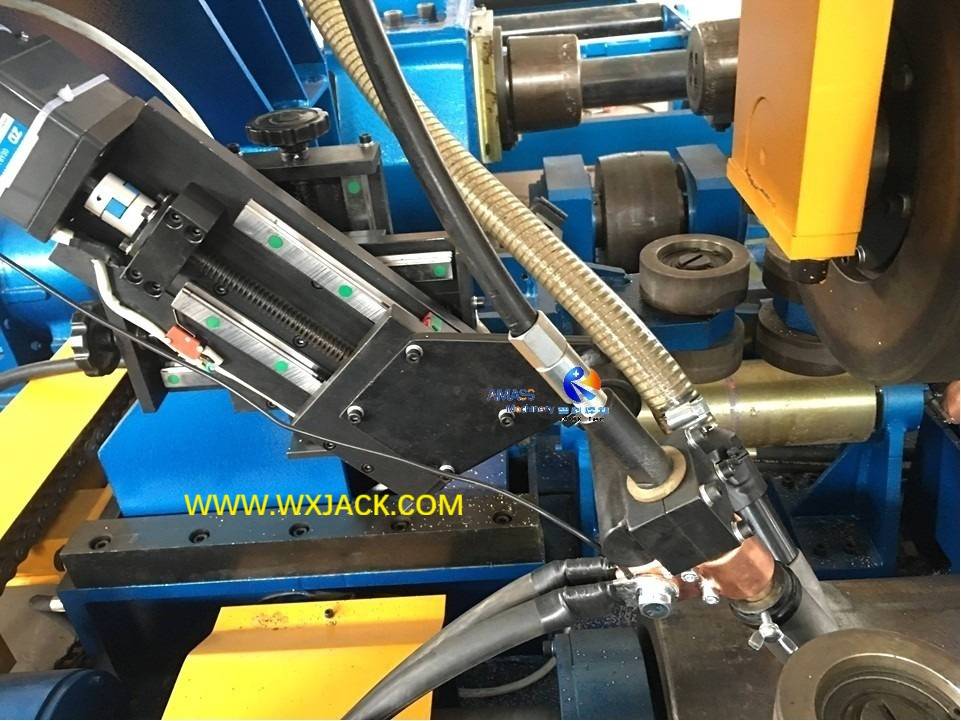

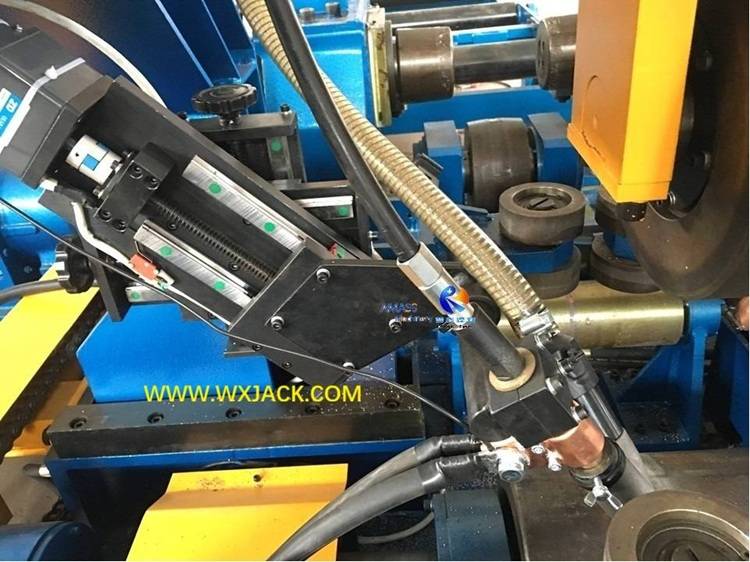

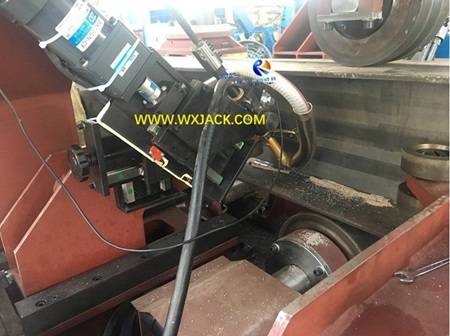

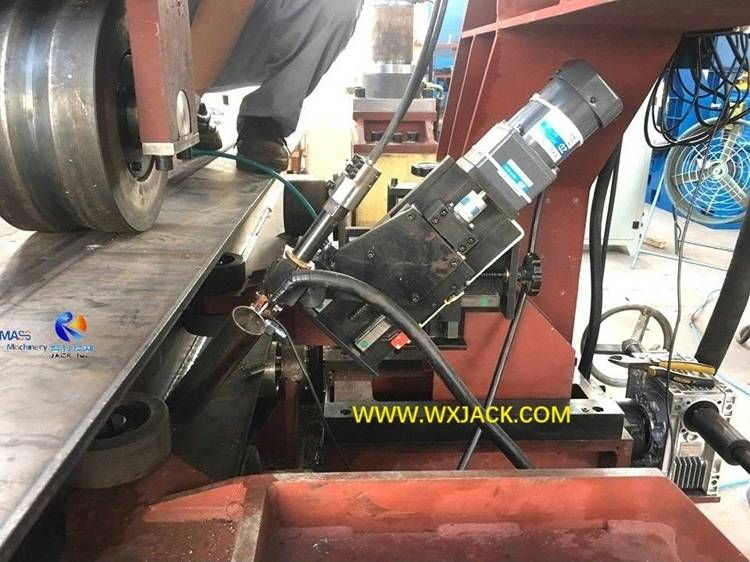

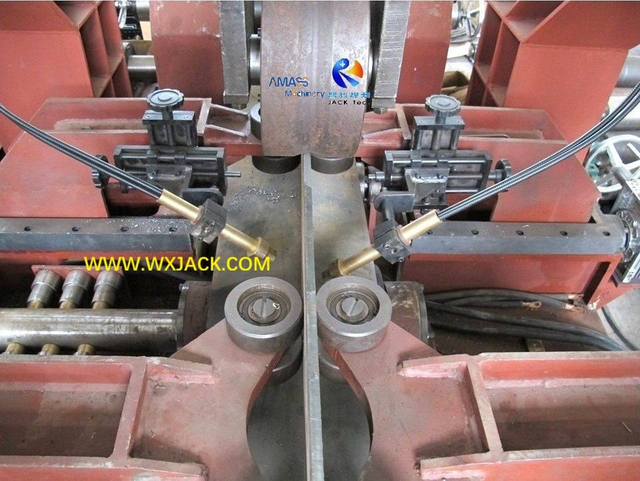

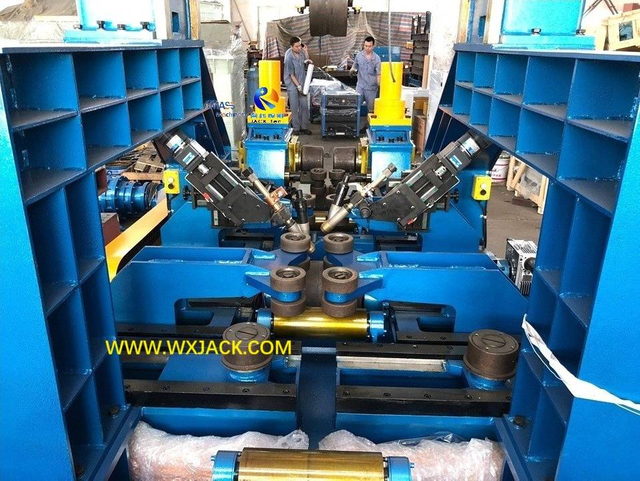

1. Управление положением во всех направлениях сварочной горелки в сварочном аппарате с двутавровой балкой Wuxi JACK Integral Function:

Зачем вам нужна функция всестороннего управления положением сварочной горелки в аппарате для сварки двутавровых балок со встроенной функцией?


1) Являясь ведущим производителем машины для изготовления двутавровых балок «три в одном», Wuxi JACK на протяжении многих лет стремится к постоянному совершенствованию функций этой машины для сварки двутавровых балок с интегральной функцией, и одним из них является возможность изменения направления сварочной горелки во всех направлениях;
2) Как мы знаем, размеры заготовки Т-образной двутавровой балки, изготовленной на машине для сварки двутавровых балок интегральной функции, всегда различаются как по высоте стенки, ширине полки, так и по толщине полки и стенки;
3) И одним из предварительных условий для получения подходящего качества сварного шва в машине для сварки двутавровых балок с интегральной функцией является, как вы можете проверить из приведенных выше фотографий, чтобы убедиться, что передний конец сварочной горелки все время направлен на сварной шов, независимо от размеров заготовки.И, следовательно, влечет за собой возможность гибкого регулирования положения сварочной горелки в сварочном аппарате с двутавровой балкой с интегральной функцией;
4) Кроме того, во время подачи заготовки в центральную рабочую зону аппарата для сварки двутавровых балок со встроенной функцией, два комплекта сварочных горелок следует отодвинуть, чтобы оставить достаточно места, чтобы они не столкнулись с заготовкой протягивающего устройства. сварщик двутавровых балок;
5) Итак, какова подробная информация об изменении положения сварочной горелки в сварочном аппарате с двутавровой балкой Wuxi JACK Integral Function? Как вы можете убедиться из приведенных выше фотографий, сварочную горелку можно не только регулировать вверх и вниз, вперед и назад по вертикали и горизонтали, но также ее можно перемещать по наклонной оси под углом 45° под действием электродвигателя.Эта функция действительно важна и необычна для машины для изготовления двутавровых балок «три в одном»;
6) Для получения более подробной информации о продукции ZHJ8015, машина для сварки двутавровых балок со встроенными функциями, машина для изготовления двутавровых балок ZHJ8020, установка для полной сборки двутавровых балок, а также высокоточная машина для изготовления двутавровых балок PHJ18 «три в одном».

2. Пример технического ноу-хау в машине Wuxi JACK для сварки двутавровых балок со встроенной функцией:

Что это означает для удовлетворительной работы станка для изготовления двутавровых балок «Три в одном»?



Это воплощает в себе тонкость дизайна и производства продукта, а также опыт, полученный в качестве производителя машины для сварки двутавровых балок интегральной функции.За последнее десятилетие, работая с сотнями клиентов и уделяя особое внимание постоянному совершенствованию нашего продукта, мы внедрили уникальные и гениальные технические ноу-хау в каждую деталь машины для сварки двутавровых балок Wuxi JACK Integral Function.Например, для сборочного узла, который может столкнуться с различными видами сырья:

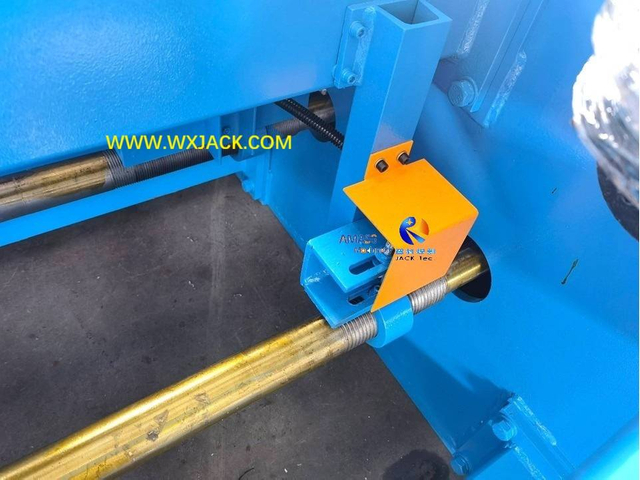

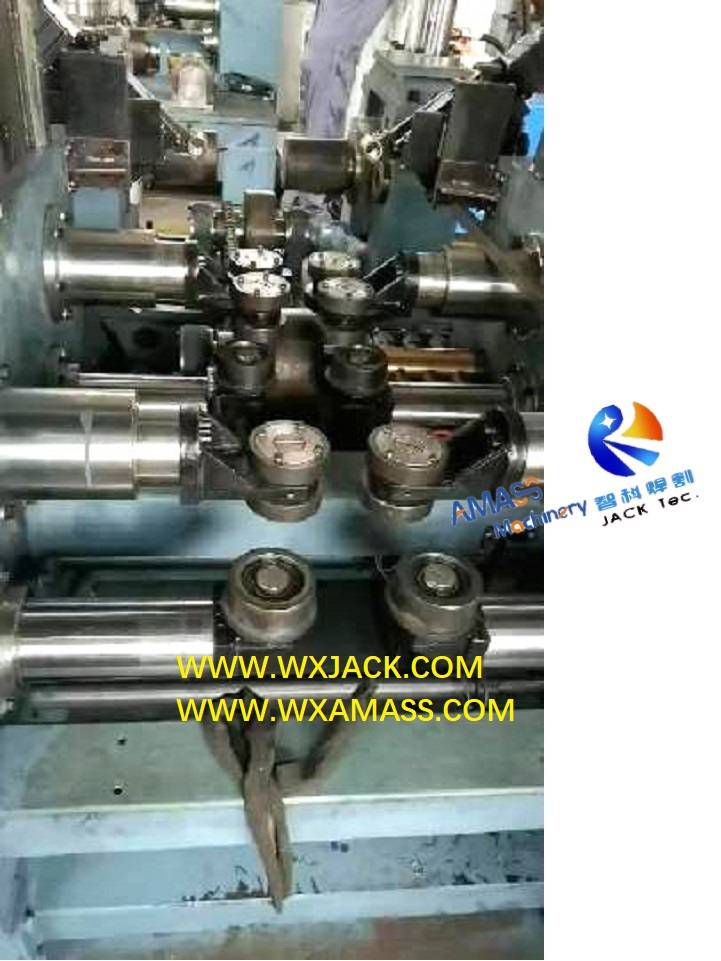

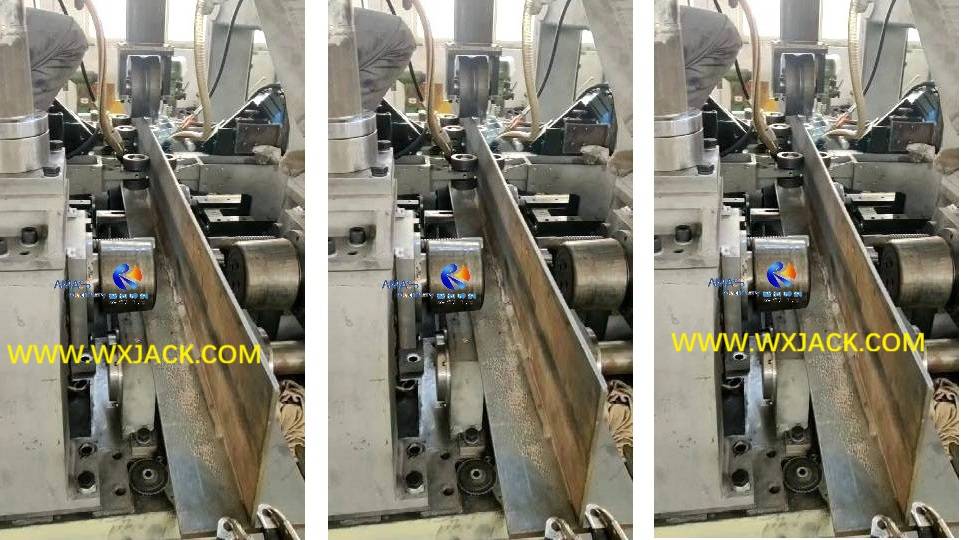

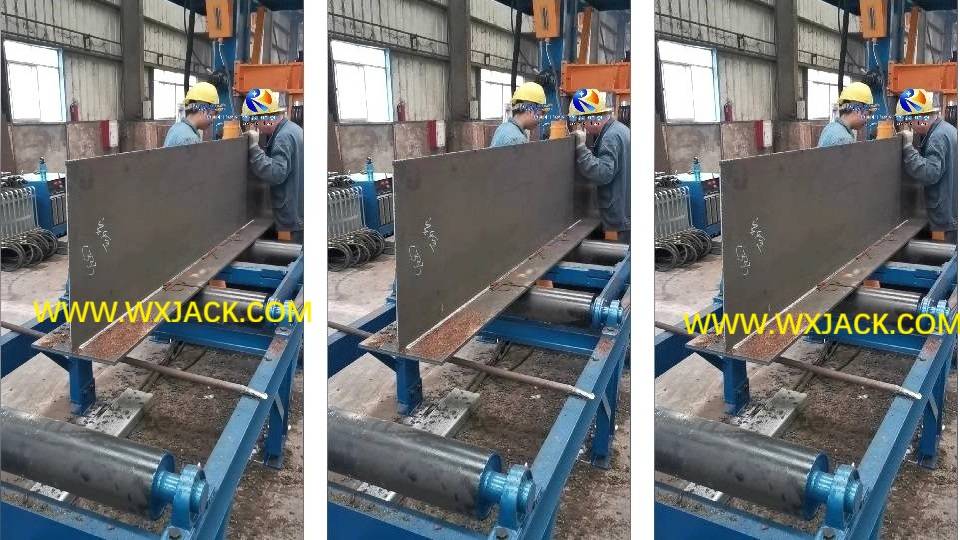

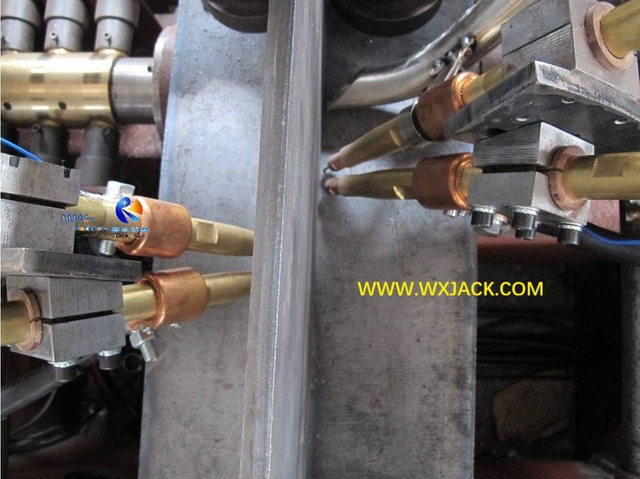

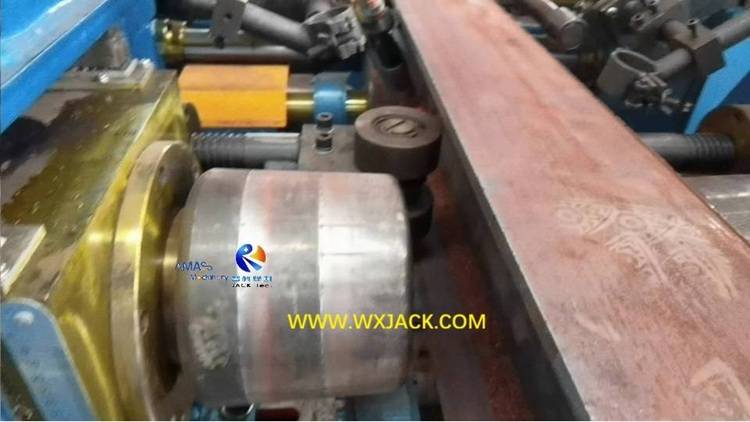

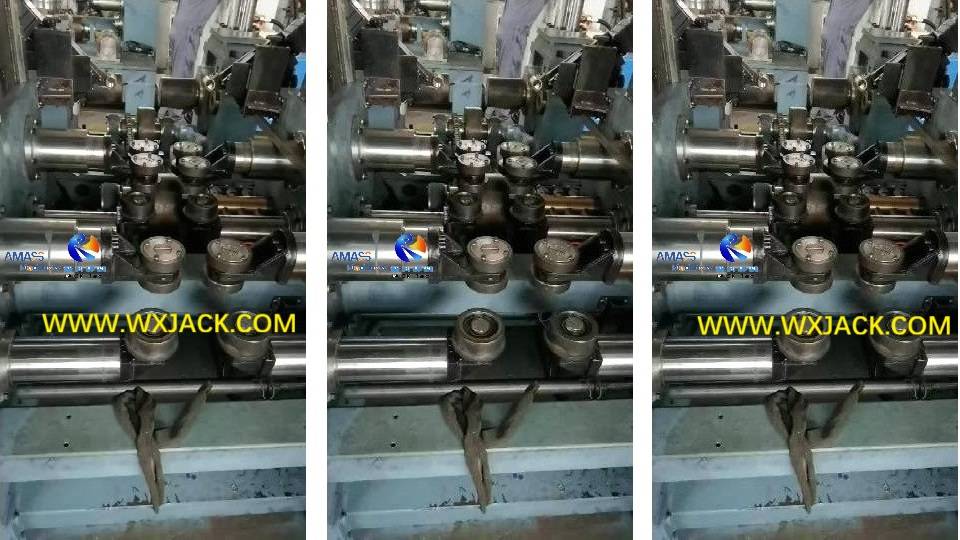

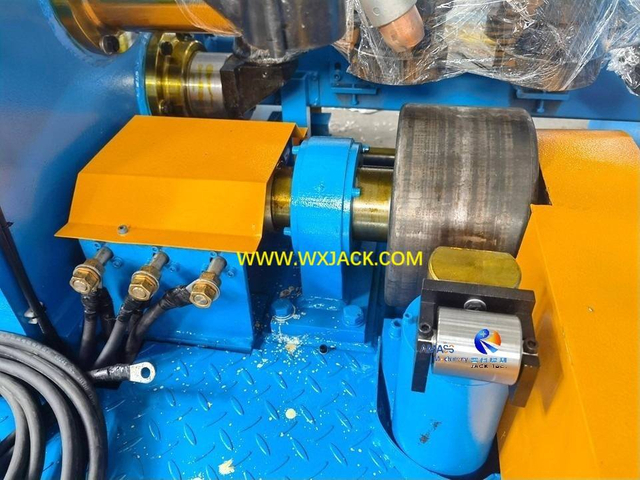

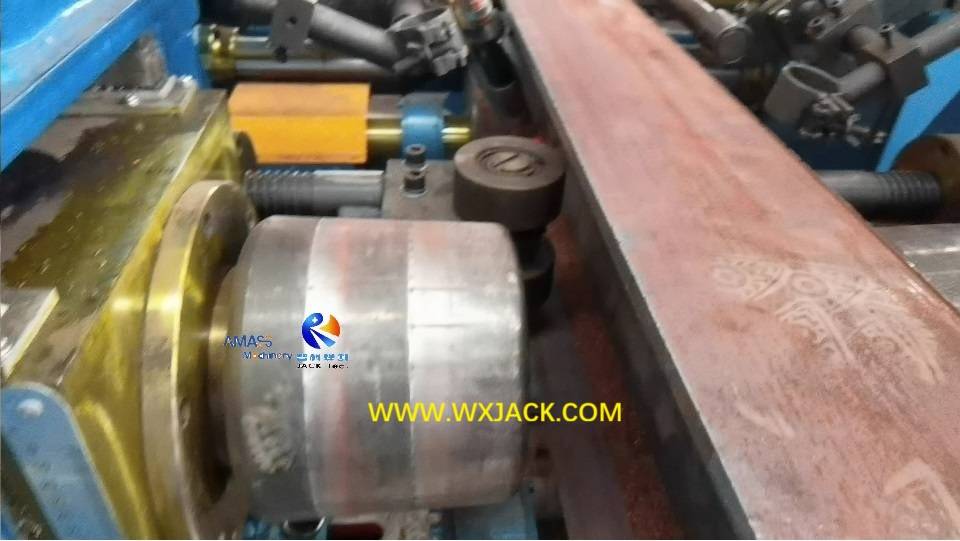

Блок обнаружения и подъема длинных и тонких заготовок в сварочном аппарате с двутавровой балкой Wuxi JACK Integral Function:

1) Во время сборки длинной стенки и фланца, если толщина этого исходного материала составляет всего 5~6 мм (что часто встречается на практике), эти длинные тонкие детали склонны падать вниз из-за их мягкости при подаче в Сварочный аппарат для двутавровых балок, что приведет к неточной подгонке к тавровой и/или двутавровой балке;
2) Чтобы предотвратить возникновение этой проблемы в машине для сварки двутавровых балок со встроенной функцией, как вы можете найти из приведенного выше 1ул. и 2й фото, мы представили деликатный блок обнаружения и подъема для такого типа фланцев и стенок, гарантирующий точное выравнивание и сборку всех видов заготовок на станке для изготовления двутавровых балок Wuxi JACK Three in One;
3) Для подробного ознакомления, пожалуйста, ознакомьтесь с продуктом ZHJ8020 Integral Function сварочный аппарат двутавровой балки.

Рабочие видеоролики о машине для сварки двутавровых балок со встроенной функцией Wuxi JACK

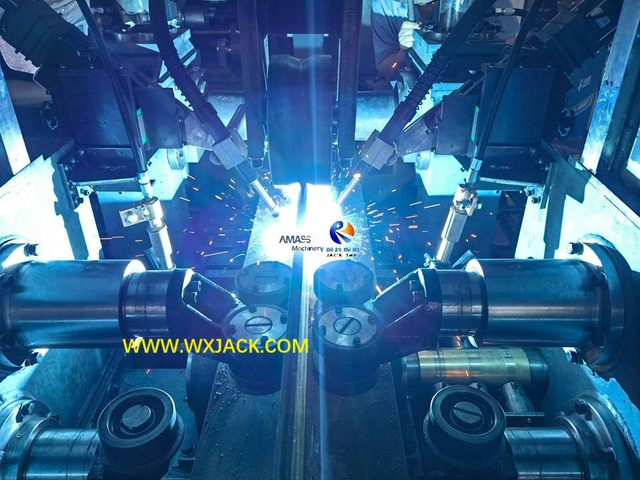

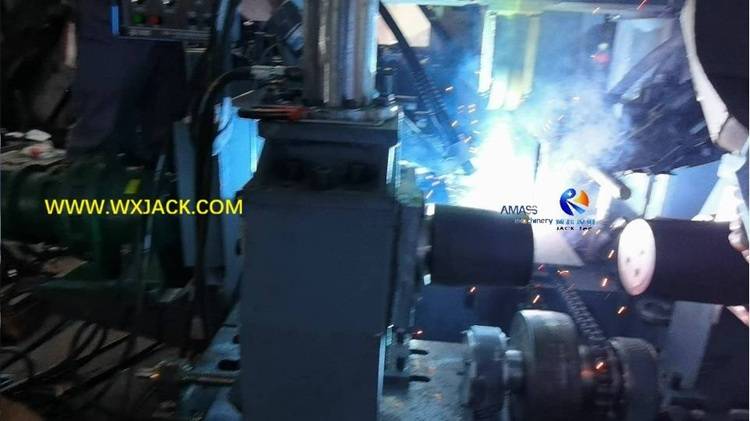

Дуговая сварка под флюсом на Т-образной балке в Уси ДЖЕК ZHJ8015 Сварочный аппарат двутавровой балки со встроенной функцией;

Ввод объекта в эксплуатацию Рабочий процесс Уси ДЖЕК PHJ15 Сварочный аппарат двутавровой балки со встроенной функцией

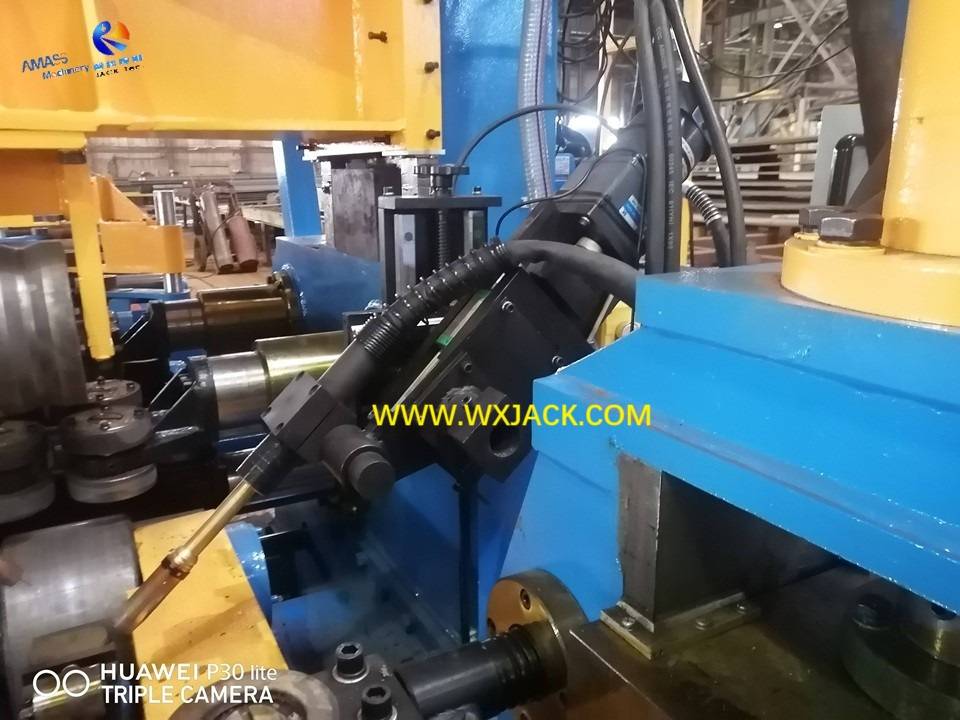

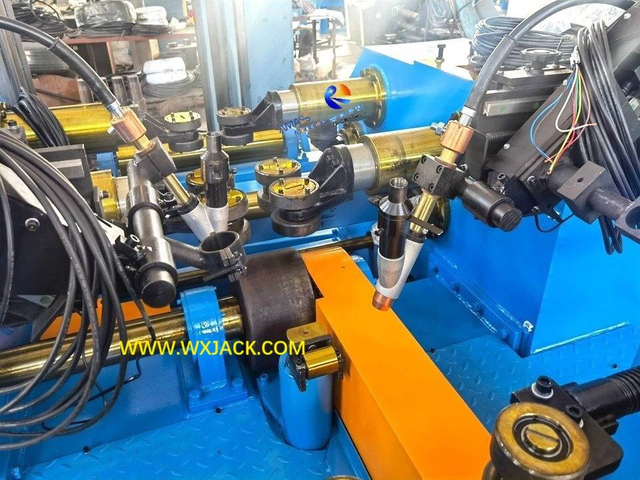

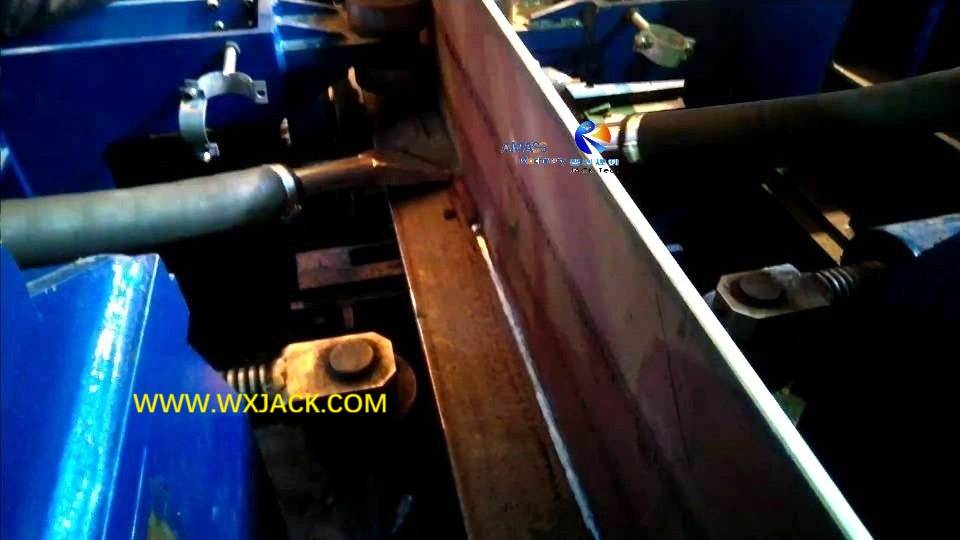

СО2 GMAW сварка на Т-образной балке в Уси ДЖЕК ZHJ5010 Сварочный аппарат двутавровой балки со встроенной функцией;

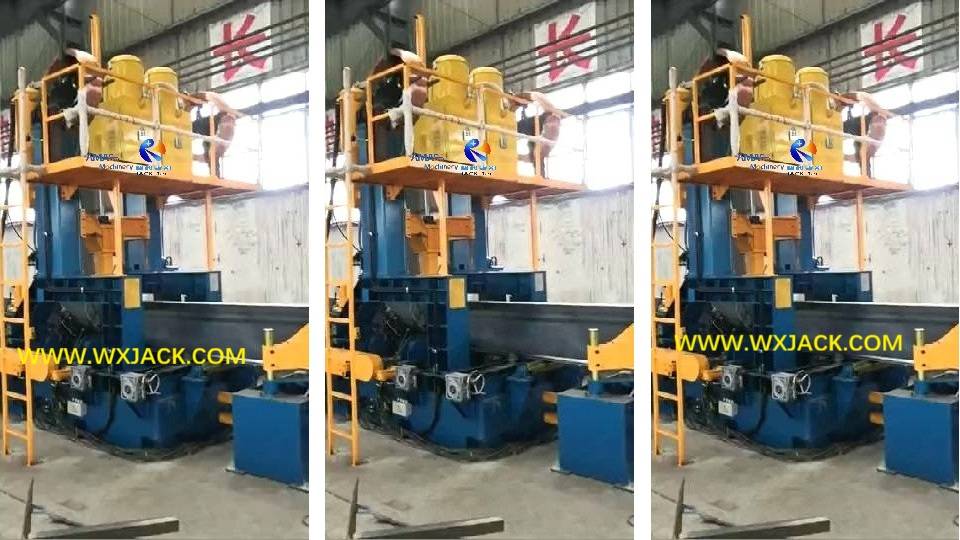

Ввод в эксплуатацию Выравнивающие ролики в сборочном блоке Уси ДЖЕК ZHJ8018 Сварочный аппарат двутавровой балки со встроенной функцией;

Дуговая сварка под флюсом с двутавровой балкой в Уси ДЖЕК PHJ18 Сварочный аппарат двутавровой балки со встроенной функцией;

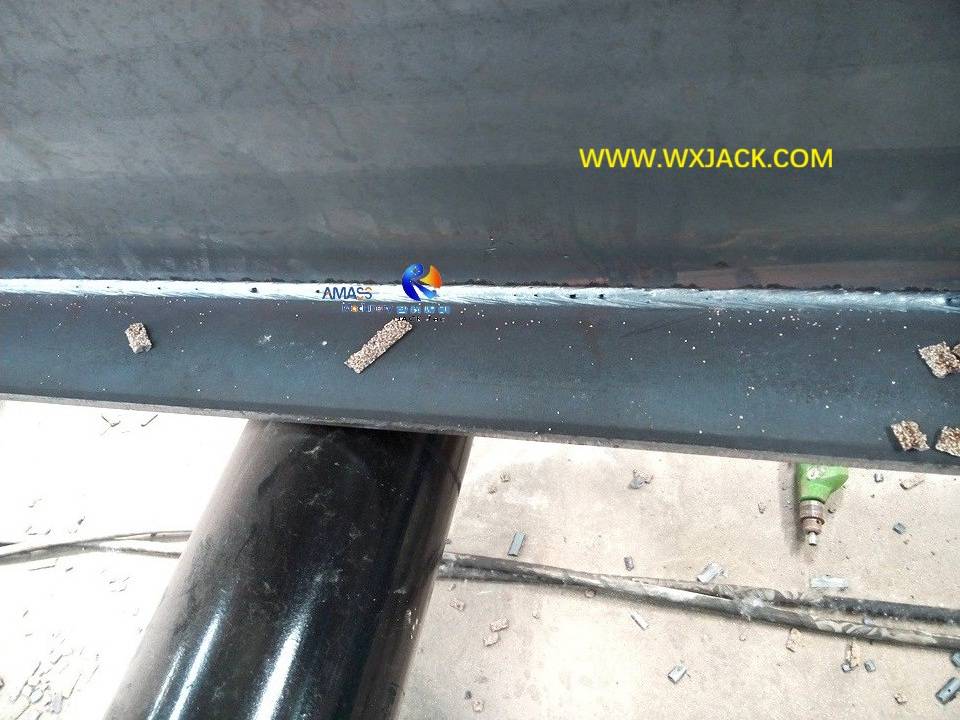

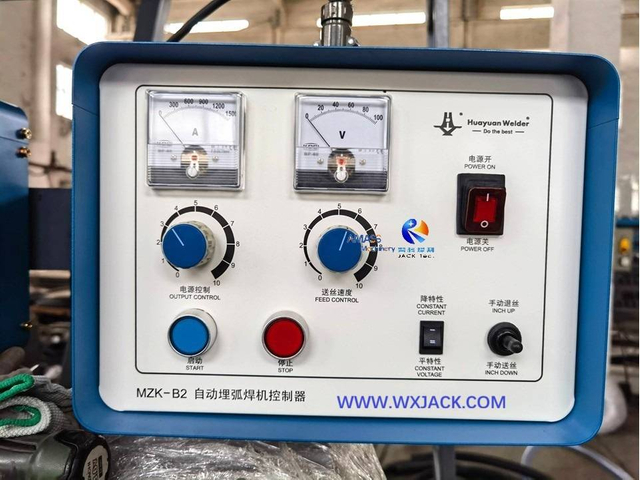

Превосходное качество сварки под флюсом Поставляется с машины для сварки двутавровых балок Wuxi JACK Integral Function

Классификация машины для сварки двутавровых балок Wuxi JACK со интегральной функцией

Wuxi JACK поставляет полный спектр стандартных и специальных аппаратов для сварки двутавровых балок со встроенной функцией, а также гибкую комбинацию режимов сварки в аппарате для сварки двутавровых балок с протягиванием:

1. Сварочный аппарат двутавровой балки со встроенной функцией серии PHJ: Для симметричной и асимметричной сварки двутавровых, двутавровых и двутавровых балок;
2. Сварочный аппарат двутавровой балки со встроенной функцией серии ZHJ: Только для симметричной сварки T-образной, H-образной и I-образной балок;
3. Сварочный аппарат двутавровой балки со встроенной функцией серии ZHJ для легких режимов работы: Для симметричной сварки T-образных, двутавровых и двутавровых балок в легких режимах.

Панель навигации на странице "Сварочный аппарат для двутавровых балок с интегральной функцией"

1. Машина для сварки двутавровых балок со встроенной функцией серии PHJ

Подробнее >>

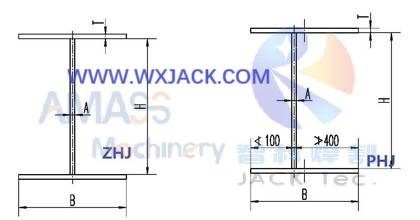

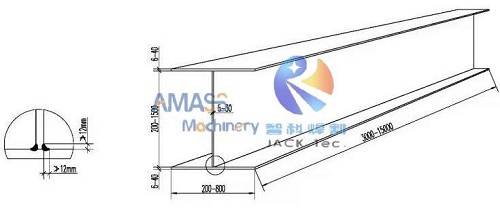

1. Схема сварочного аппарата для двутавровых балок со встроенной функцией серии PHJ:

1) Заготовка, доставленная из сварочного аппарата двутавровой балки со встроенной функцией серии PHJ:

a) Как вы можете проверить на рисунке ниже, несоответствие между интегральной функцией PHJ и ZHJ Сварочный аппарат двутавровой балки представляет собой форму поперечного сечения готовой двутавровой балки: обе асимметричные двутавровые балки;

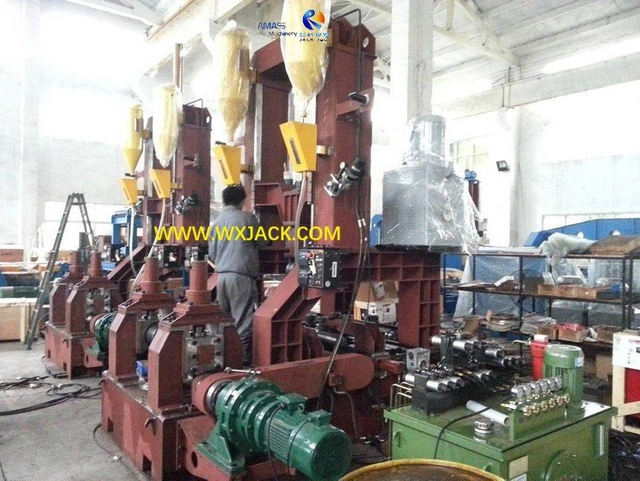

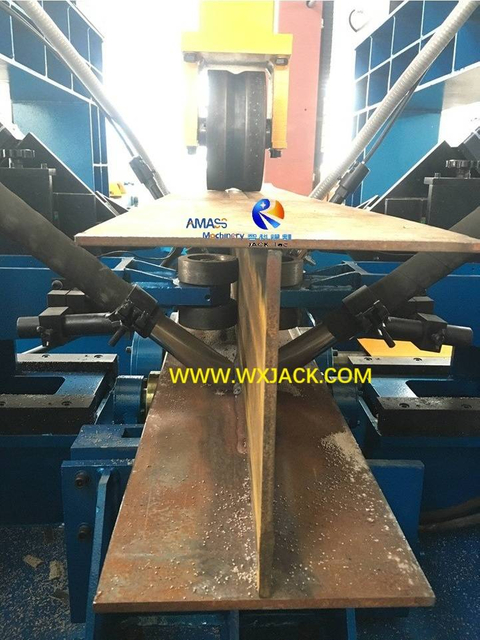

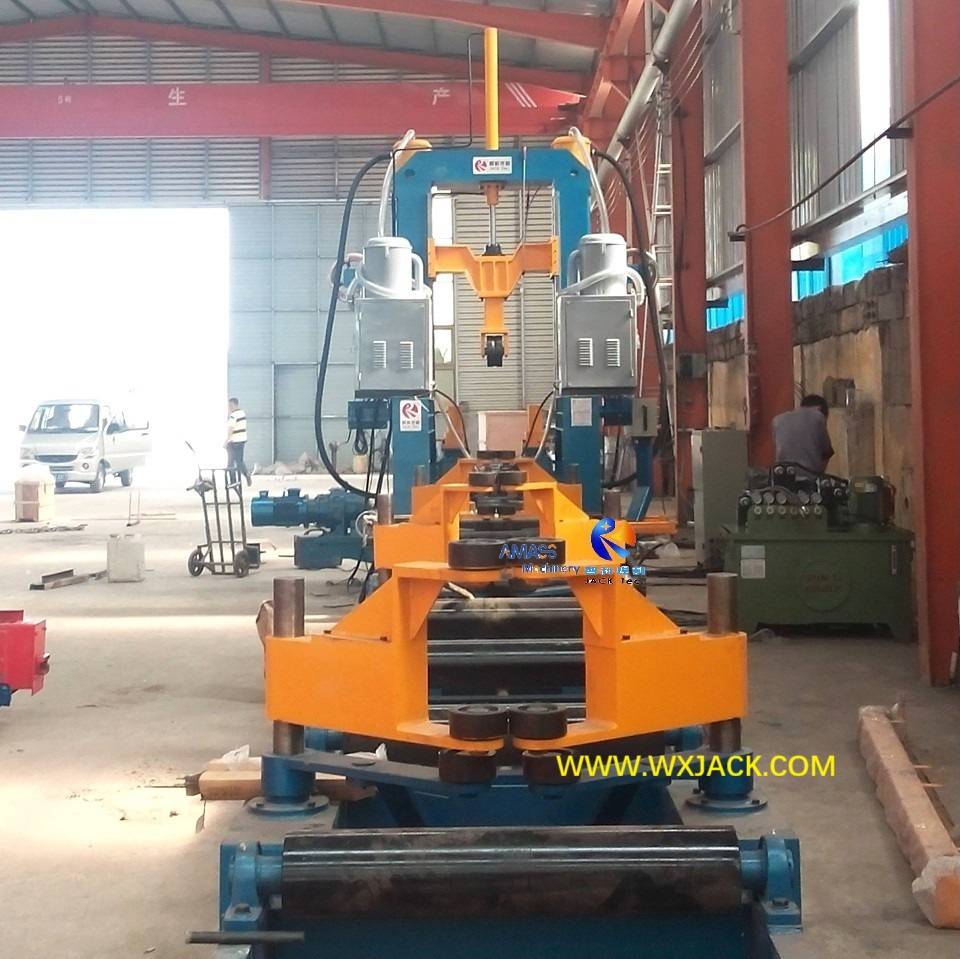

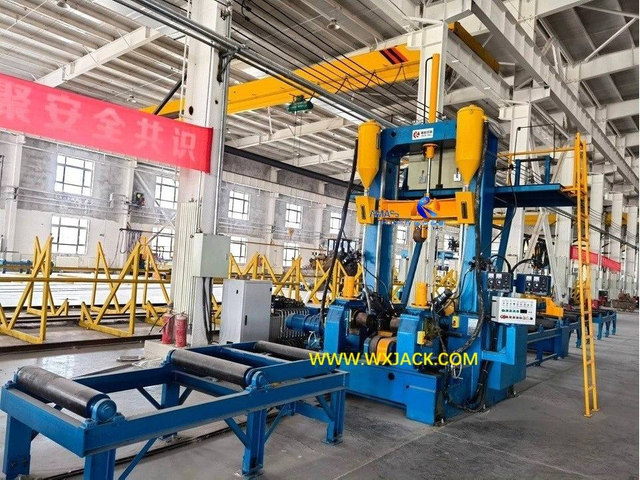

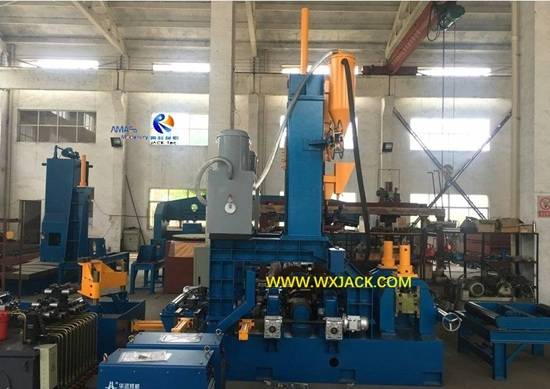

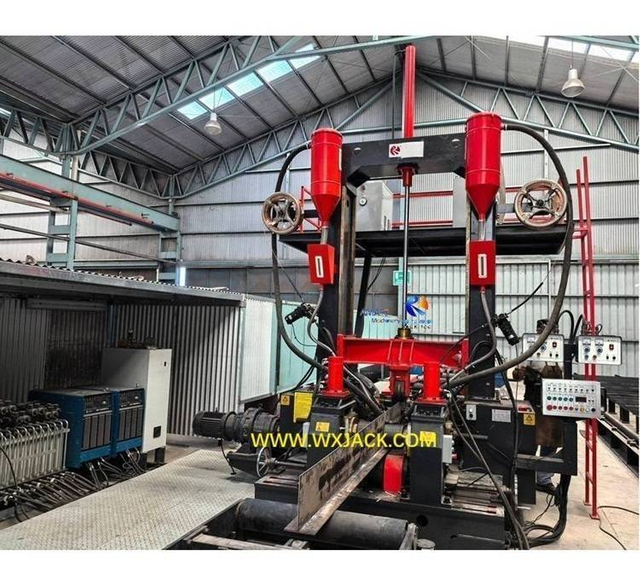

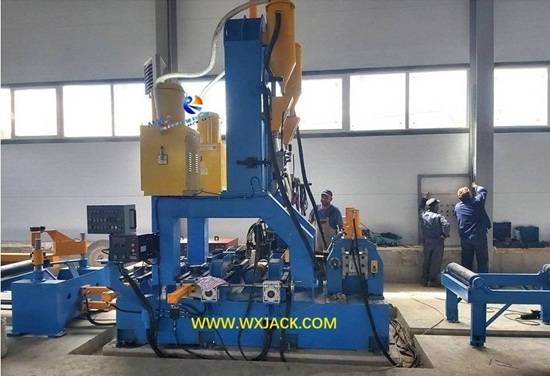

Рис. 1 Машина для сварки двутавровых балок «три в одном»

б) Второй момент в характеристике машины для изготовления двутавровых балок PHJ «Три в одном» заключается в том, что изготовленная из нее двутавровая балка имеет больший размер и, следовательно, более тяжелый вес по сравнению с машиной для сварки двутавровых балок со встроенной функцией моделей ZHJ.Пожалуйста, ознакомьтесь с нижеприведенными техническими параметрами сварочного аппарата для двутавровых балок PHJ и ZHJ для сравнения;

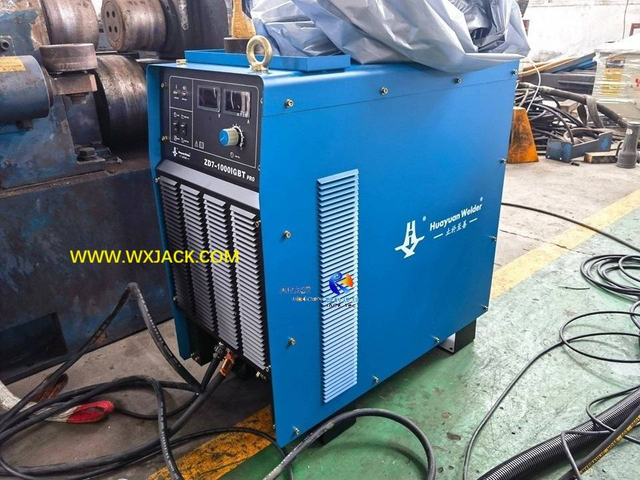

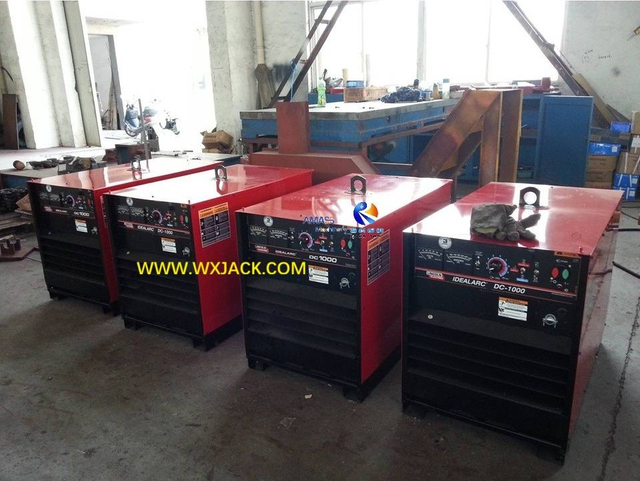

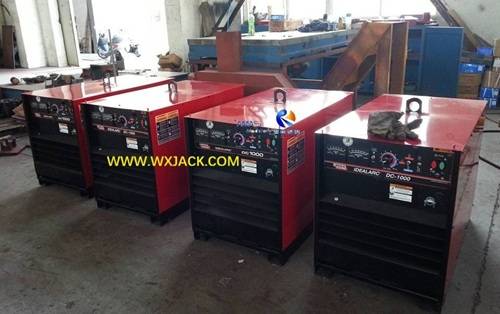

2) Режим сварки, принятый в аппарате для сварки двутавровых балок со встроенной функцией серии PHJ:

И PHJ, и ZHJ Сварочный аппарат с двутавровой балкой со встроенной функцией использует дуговую сварку под флюсом в плоском положении;

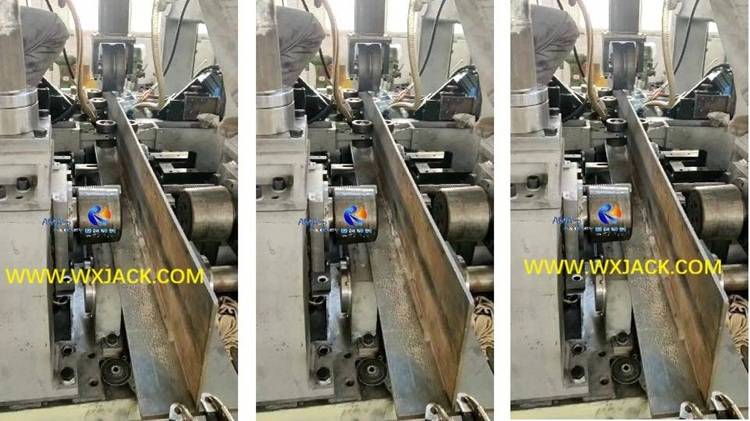

3) Способ сборки в сварочном аппарате с двутавровой балкой серии PHJ:

Способ сборки в станке для изготовления двутавровых балок серии PHJ «три в одном» представляет собой привод гидравлического цилиндра с одной стороны и ходовой винт с ручным вращением с противоположной стороны.Это отличается от сварочного аппарата для сварки двутавровых балок серии ZHJ;

4) Стандартные модели сварочных аппаратов двутавровой балки со встроенной функцией серии PHJ:

В зависимости от конечной высоты стенки тавровой и двутавровой балки, машина для сварки двутавровой балки со встроенной функцией серии PHJ имеет три стандартные модели: PHJ15, PHJ18 и PHJ20 Сварочный аппарат с протяжкой двутавровой балки.



2. Технические параметры машины для сварки двутавровых балок со встроенной функцией серии PHJ:

Стандартные модели
Интегральная функция двутавровой балки
Сварочный аппарат
PHJ15/ PHJ18/ PHJ20
Поперечное сечение T-образной балки
H-луч, I-луч
Симметричный и асимметричный
Диапазон высоты перемычки T-образной балки
H-луч, I-луч
200 ~ 1500/1800/2000 мм
Диапазон толщины полотна
T-луч H-луч, I-луч
5 ~ 30 мм
Диапазон ширины фланца
T-луч H-луч, I-луч
200 ~ 800 мм
Диапазон толщины фланца
T-луч H-луч, I-луч
6 ~ 40 мм
Диапазон длины T-образной балки H
Луч, я Луч
3000 ~ 15000 мм
Режим сварки Однодуговая или двухдуговая SAW
Применимая скорость сварки 200 ~ 1200 мм/мин.
Однопроходный сварочный шов 6 ~ 12 мм
Длина и форма ввода и
Выходной конвейер
Длина 11 м, каждый в 3
Сегменты
Спецификация гидравлической системы Двигатель масляного насоса 4,4 кВт,
Рабочее давление 6~8 МПа

2. Машина для сварки двутавровых балок серии ZHJ.

Подробнее >>

1. Схема сварочного аппарата двутавровой балки со встроенной функцией серии ZHJ:

1) Заготовка, доставленная из сварочного аппарата двутавровой балки со встроенной функцией серии ZHJ:

а) Как было указано в предыдущем сегменте, тип сварки двутавровой балки двутавровой балки, производимой на сварочном аппарате для двутавровой балки со встроенной функцией серии ZHJ: Симметричный поперечное сечение Только;

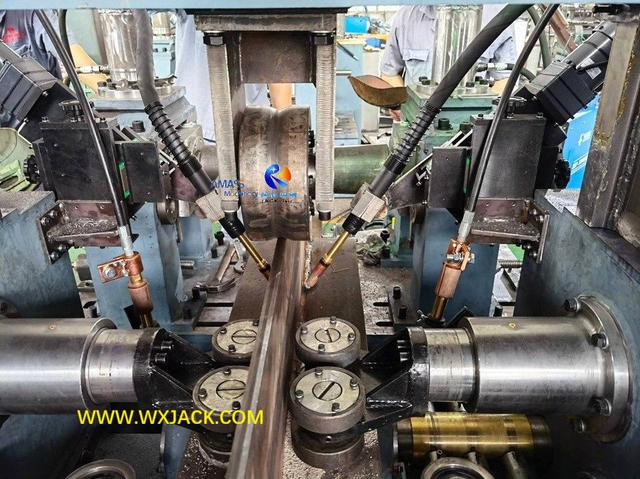

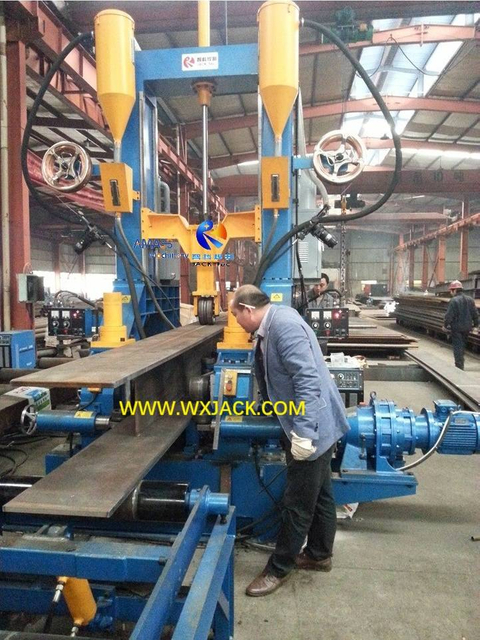

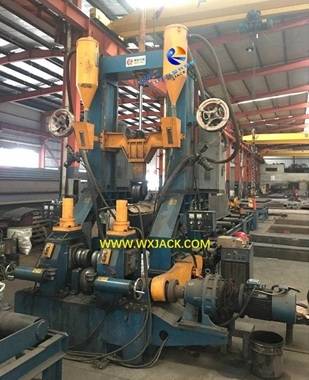

Рис. 1. Сварочный аппарат двутавровой балки с интегральной функцией.

б) По сравнению со сварочным аппаратом для двутавровых балок со встроенной функцией серии PHJ, сварочный аппарат для двутавровой балки серии ZHJ с протяжкой через двутавровую балку является немного меньше и легче.Пожалуйста, ознакомьтесь с техническими параметрами моделей ZHJ. Сварочный аппарат двутавровой балки со встроенной функцией;



2) Режим сварки, принятый в сварочном аппарате с двутавровой балкой серии ZHJ:

Аппарат для сварки двутавровых балок со встроенной функцией серии ZHJ также использует дуговую сварку под флюсом в плоском положении в качестве стиля сварки;

3) Способ сборки в сварочном аппарате с двутавровой балкой серии ZHJ:

В отличие от моделей PHJ, сборка фланцев и стенок в станке для изготовления двутавровых балок серии ZHJ осуществляется следующим образом: автоматическая синхронная сборка с приводом от гидравлических цилиндров;

4) Стандартные модели машин для сварки двутавровых балок серии ZHJ со встроенной функцией:

Также на основе высоты стенки готовой сварки тавровой и двутавровой балки, машина для сварки двутавровой балки со встроенной функцией серии ZHJ имеет три стандартные модели: ZHJ8015, ZHJ8018 и ZHJ8020 Сварочный аппарат с протяжкой двутавровой балки.



2. Технические параметры машины для сварки двутавровых балок со встроенной функцией серии ZHJ:

Стандартные модели
Интегральная функция H Beam
Сварочный аппарат
ЖДЖ8015/ ЖДЖ8018/ ЖДЖ8020
Поперечное сечение T-образной балки
H-луч, I-луч
Только симметричное поперечное сечение
Диапазон высоты перемычки T-образной балки
H-луч, I-луч
200 ~ 1500/1800/2000 мм
Диапазон толщины полотна
T-луч H-луч, I-луч
6 ~ 32 мм
Диапазон ширины фланца
T-луч H-луч, I-луч
150 ~ 750 мм
Диапазон толщины фланца
T-луч H-луч, I-луч
6 ~ 40 мм
Диапазон длины T-образной балки H
Луч, я Луч
3000 ~ 15000 мм
Режим сварки Однодуговая или двухдуговая SAW
Применимая скорость сварки 200 ~ 1200 мм/мин.
Однопроходный сварочный шов 6 ~ 12 мм
Длина и форма ввода и
Выходной конвейер
общая длина 11 м,
Каждый в 3 сегментах
Гидравлическая система
Технические характеристики
Двигатель масляного насоса 4,4 кВт,
Рабочее давление 6~8 МПа

3. Легкий сварочный аппарат для двутавровых балок со встроенными функциями

Подробнее >>

Машина для изготовления двутавровых балок1.Краткое описание сварочного аппарата с двутавровой балкой для облегченного режима работы:

1) Заготовка, доставленная из сварочного аппарата двутавровой балки интегральной функции:

а) На приведенном ниже рисунке приведен один из примеров того, какие рабочие детали должны быть изготовлены из машины для сварки двутавровых балок с интегральной функцией для легких режимов работы: Размеры его поперечного сечения намного меньше, чем рабочие детали от PHJ и ZHJ Integral Function H Beam Welding Machine, включая толщину стенки и полки, высоту стенки и ширину полки;

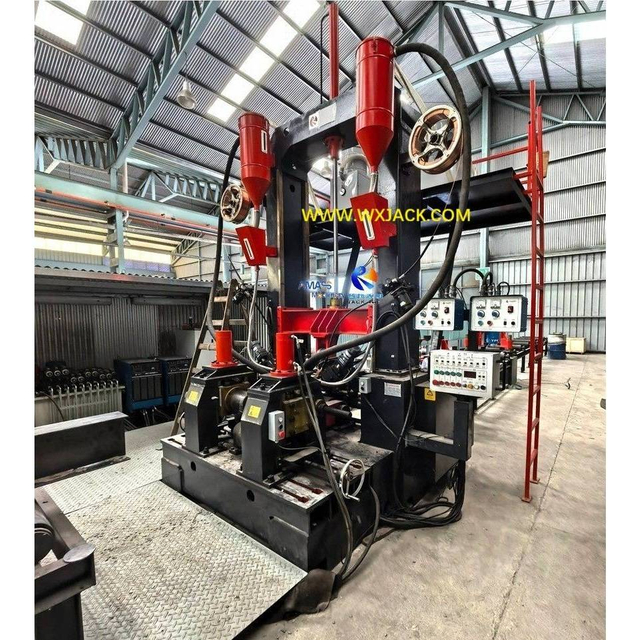

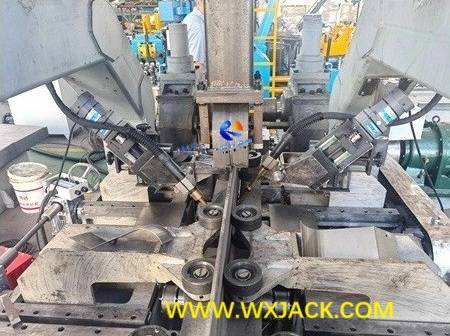

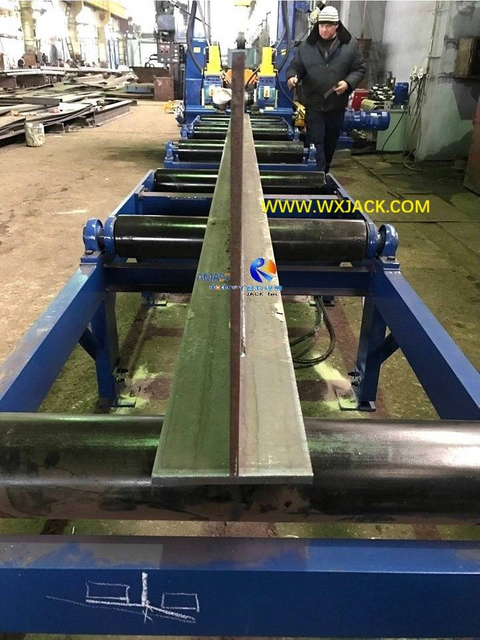

Рис. Машина для сварки двутавровых балок со встроенной функцией облегченного режима работы

б) При практическом применении элементов стальных конструкций существует довольно большой процент небольшого диапазона размеров, который мы группируем вместе как специально предназначенный для легких режимов работы аппарат для сварки двутавровых балок со встроенными функциями;

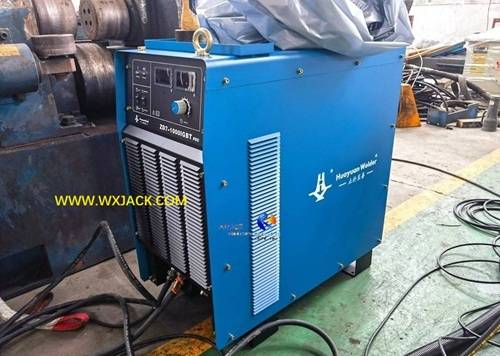

2) Режим сварки, принятый в сварочном аппарате для двутавровой балки со встроенной функцией облегченного режима работы:

а) Это наиболее фундаментальное различие между легкими и сериями PHJ / ZHJ три в одном аппарате для сварки двутавровых балок со встроенной функцией: Он принимает с небольшим текущим CO2 Сварка GMAW в среде защитного газа;
б) Причина этого в том, что традиционная сварка под флюсом имеет слишком большой сварочный ток для изготовления небольших толщин в диапазоне 6 ~ 14 мм на этой машине для изготовления двутавровых балок с легким режимом работы;

3) Способ сборки в легком сварочном аппарате с двутавровой балкой со встроенной функцией:

a) Машина для сварки двутавровых балок со встроенной функцией легкого режима работы может рассматриваться как родственный продукт машины для сварки двутавровых балок со встроенной функцией ZHJ: Подгонка фланца и стенки также находится в рабочем режиме: синхронный автоматический гидравлический привод с обеих сторон и толкание ходового винта;
б) Из-за меньшего размера заготовки, так же как и общий размер, особенно высота машины для сварки двутавровых балок со встроенной функцией легкого режима работы, по сравнению со сварочными аппаратами ZHJ и PHJ с протяжкой через двутавровую балку: между двумя типами существует примерно 500 мм короче машина;

4) Стандартные модели легких сварочных аппаратов со встроенными двутавровыми балками:

Наиболее часто встречающаяся модель для легких условий эксплуатации - это ZHJ5010 «Три в одном станке для изготовления двутавровых балок».



2. Технические параметры машины для сварки двутавровых балок со встроенной функцией облегченного режима работы:

Пример модели света
Интегральная функция H
Балочный сварочный аппарат
ZHJ5010
Поперечное сечение T-образной балки
H-луч, I-луч
Только симметричное поперечное сечение
Диапазон высоты полотна
T-луч H-луч, I-луч
160 ~ 1000 мм
Диапазон толщины полотна
T-луч H-луч, I-луч
6 ~ 16 мм
Диапазон ширины фланца
T-луч H-луч, I-луч
80 ~ 500 мм
Диапазон толщины фланца
T-луч H-луч, I-луч
6 ~ 20 мм
Диапазон длины T-образной балки H
Луч, я Луч
3000 ~ 20000 мм
Режим сварки СО2 GMAW
Применимая скорость сварки 200 ~ 2000 мм/мин.
Длина и форма ввода
и выходной конвейер
общая длина 16 м,
Каждый в 4 сегментах
Гидравлическая система
Технические характеристики
Двигатель масляного насоса 4,4 кВт,
Рабочее давление 6~8 МПа

Применение и сопутствующее оборудование машины для сварки двутавровых балок Wuxi JACK со интегральной функцией

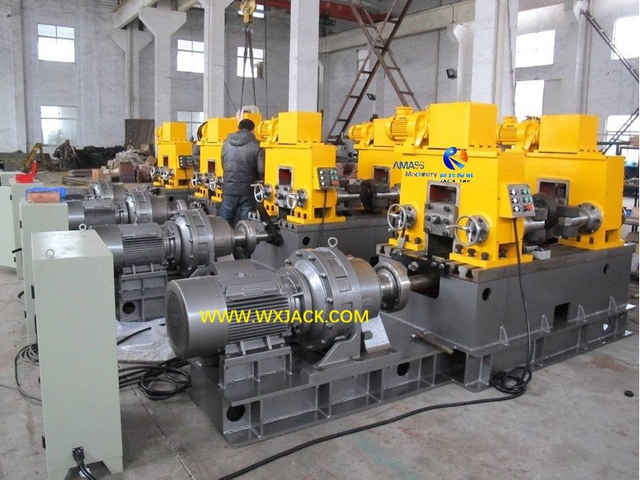

1. Машина для сварки двутавровых балок с интегральной функцией (машина для изготовления двутавровых балок «три в одном») является специализированным оборудованием для производства металлоконструкций.Он перекрывается и выделенное приложение с Линия по производству двутавровых балок, а также Линия по производству тавровых балок, а также один комплект станков для изготовления двутавровых балок: Машина для сборки двутавровых балок, а также Сварочный аппарат двутавровой балки, а также Машина для правки двутавровых балок, а также Опрокидывающаяся стойка 60°/90°/180°;

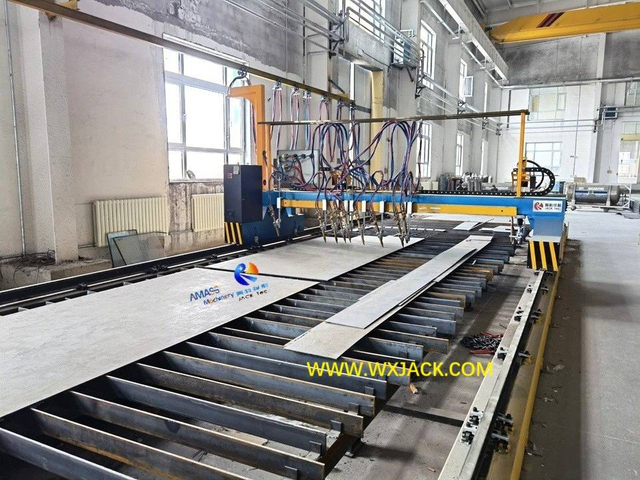

2. Фланец и стенка исходных материалов для сварочных аппаратов с двутавровой балкой интегральной функции PHJ и ZHJ изготавливаются из Станок для резки полосовых пластин с ЧПУ;
3. Оборудование для сварки двутавровых балок со встроенной функцией PHJ и ZHJ Фрезерный станок по торцу балки.

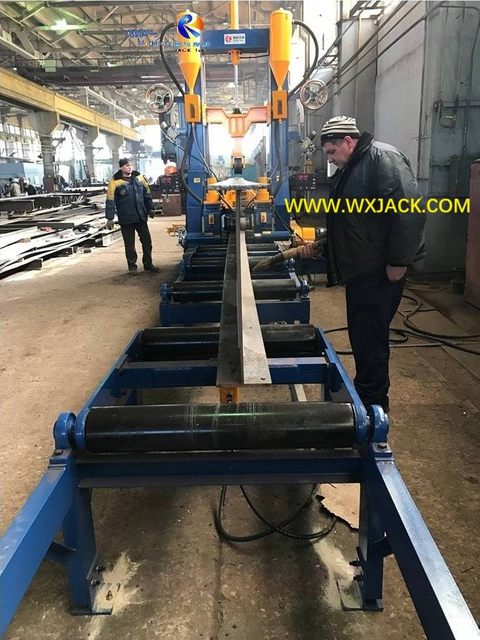

Машина для сварки двутавровых балок «три в одном»
01

Аппарат для сварки двутавровых балок с интегрированной функцией
02

Сварочный аппарат двутавровой балки со встроенной функцией
03

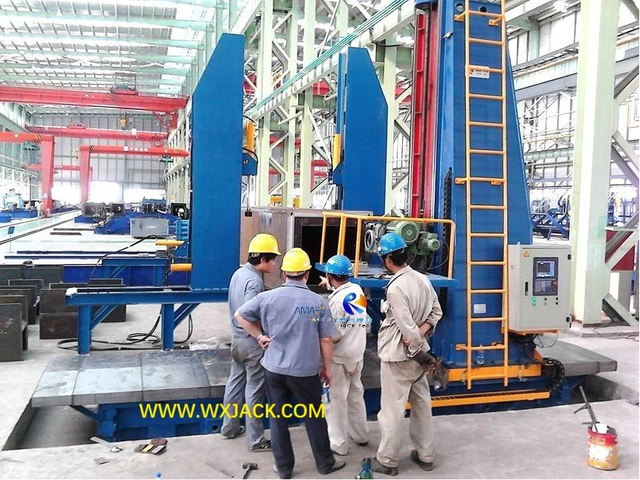

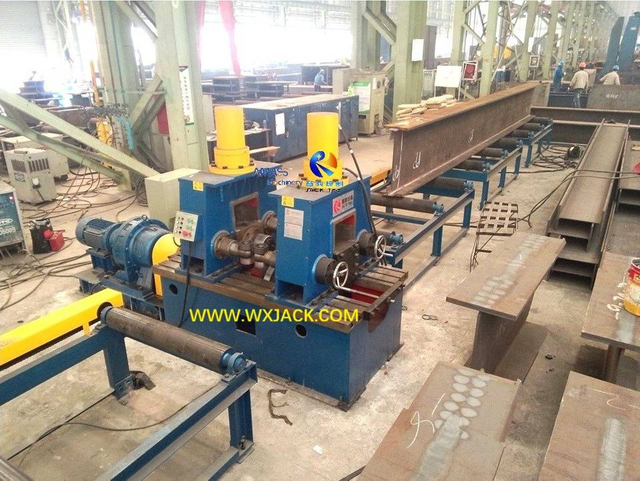

Другие серии продуктов Wuxi JACK, кроме машины для сварки двутавровых балок со встроенной функцией
