1 Sheet Metal Steel Plate Butt Joint Welding Machine 36

Машина для стыковой сварки листового металла Wuxi JACK:

1. Производит более длинные и широкие листы с помощью машины для стыковой сварки стальных листов:



В виде слайдов, освещающих темы:
1) Ассортимент продукции машины для стыковой сварки стальных листов Wuxi JACK;
2) Запатентованная технология Wuxi JACK «Melt Thru» (односторонняя сварка и двухстороннее сваривание швов), применяется в машине для стыковой сварки листовой стали;
3) Огромные преимущества для клиентов с этой машиной;
4) Технические преимущества Wuxi JACK Машина для стыковой сварки листовой стали;
5) Управление качеством сварки и широкий выбор конфигураций Машина для стыковой сварки стальных листов Wuxi JACK;
6) Интегрированные функции в машину для стыковой сварки листового металла Wuxi JACK;
7) Удобная для пользователя работа. на машине для стыковой сварки листовой стали Wuxi JACK;
8) Полная линия и широкая клиентская база. машины для стыковой сварки листовой стали Wuxi JACK;
2. Наши ожидания: Просматривая эту веб-страницу, клиенты получают общее представление об этом превосходном продукте Wuxi JACK: машине для стыковой сварки стальных листов.







B. Использование и применение машины для стыковой сварки стальных листов:

Машина для стыковой сварки листовой стали серии MP предназначена для выполнения стыкового соединения двух частей металлических пластин, в большинстве случаев из углеродистой стали, методом стыковой сварки SAW (дуговая сварка под флюсом):

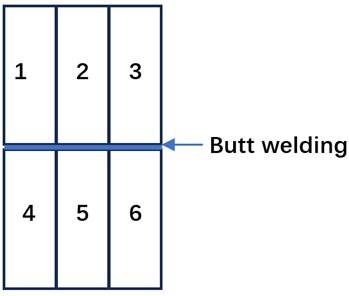

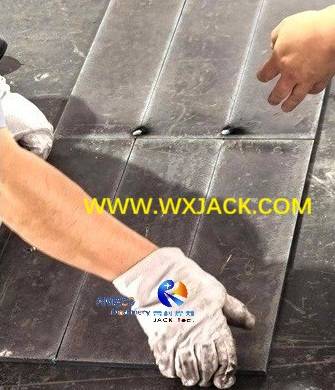

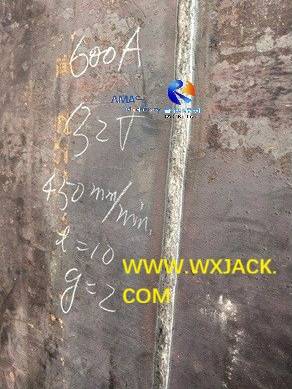

1) Образец для испытаний, изготовленный на машине для стыковой сварки стальных листов Wuxi JACK MP20: (Рисунок 1)

Параметры процесса (Сварочное напряжение/ток/скорость проплавления) отмечены мелом на соединительной пластине:

Рис.1 Машина для стыковой сварки листового металла 54-IMG_6783

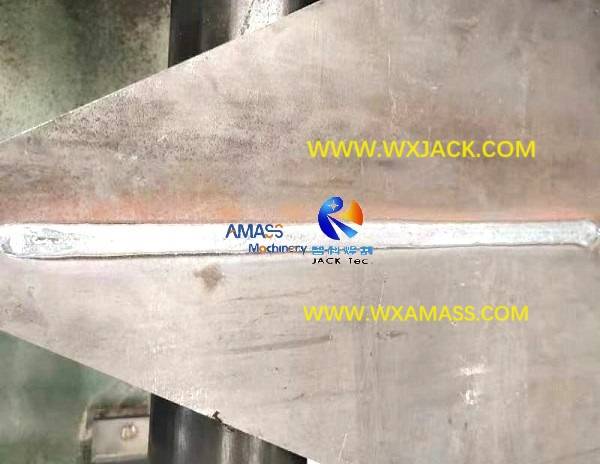

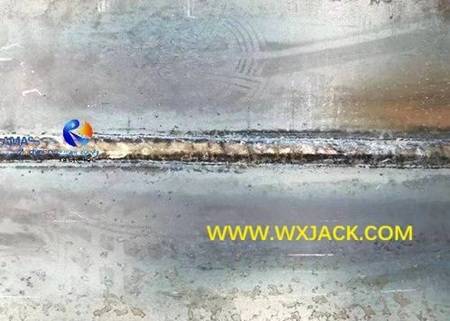

2) Пластина с узким швом, изготовленная на машине для стыковой сварки листовой стали Wuxi JACK MP23: (Рис.2)

Рис.2 Машина для стыковой сварки пластин 84









C. Сопутствующие страницы и продукция на машине для стыковой сварки листового металла:

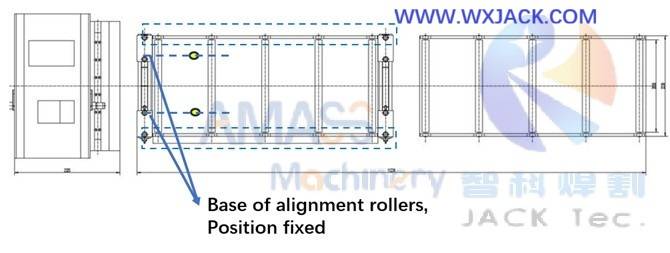

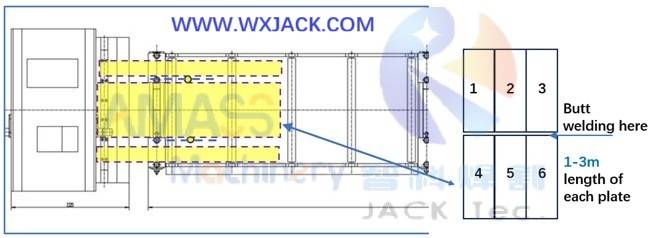

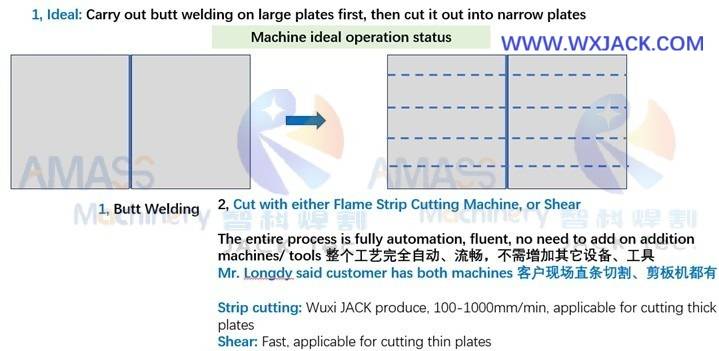

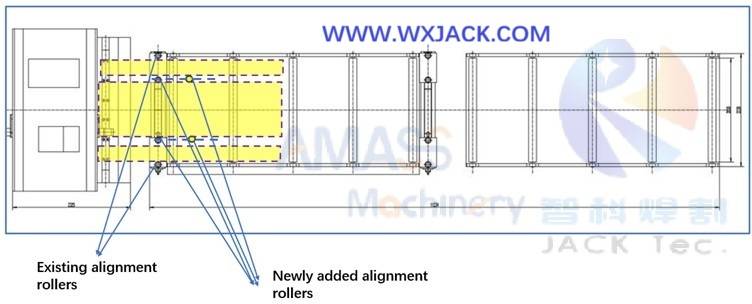

D. Схема и технический вид машины для стыковой сварки стальных листов Wuxi JACK:

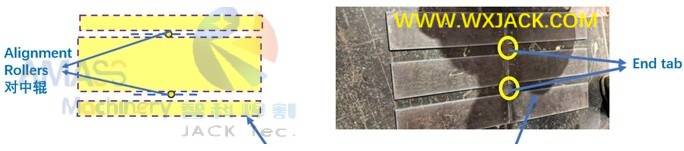

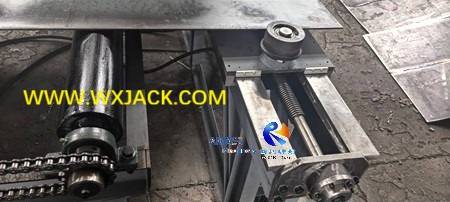

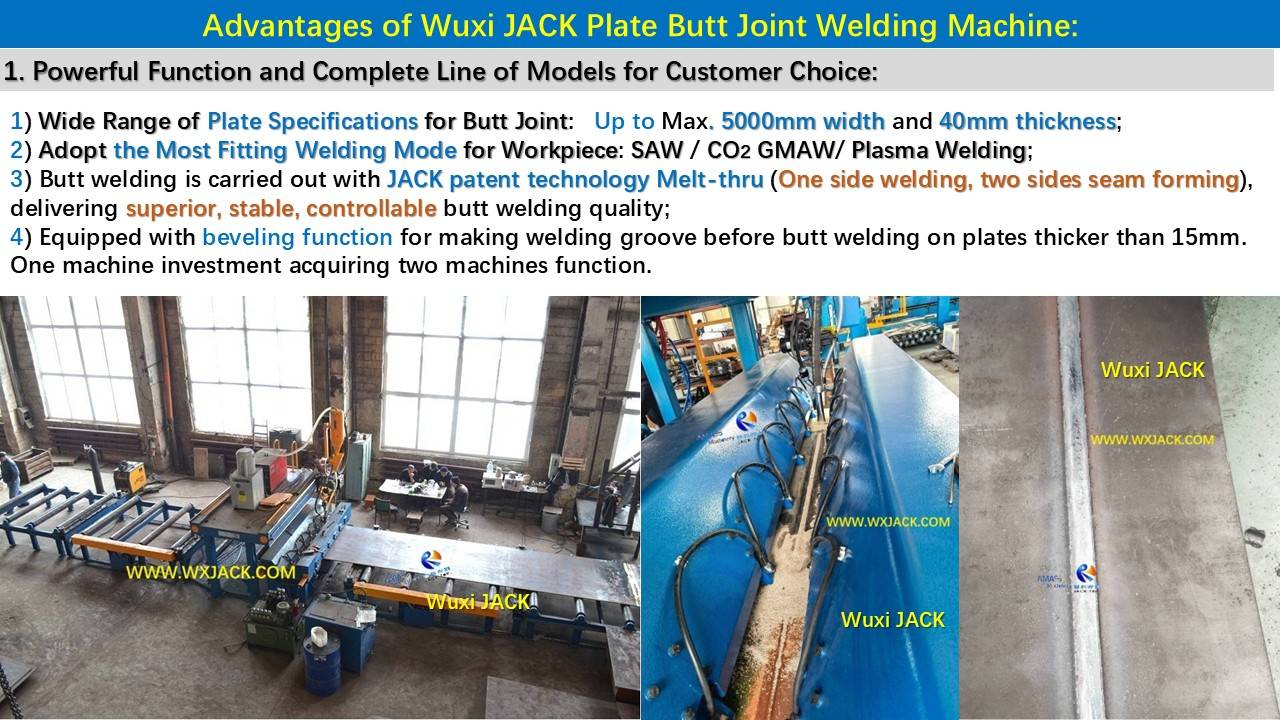

Слайды 1: Полная линейка и мощные функции машины для стыковой сварки стальных листов Wuxi JACK:

1. Доступные модели машин для стыковой сварки листовой стали:

1) Стандартные модели: Wuxi JACK имеет ряд стандартных спецификаций, охватывающих полный спектр сторон заготовок;
2) Макс.ширина заготовок от 2000мм (МП20), до 5000 мм (МП50);
3) Макс.толщина заготовок 40 мм;



2. Режим сварки, используемый в машине для стыковой сварки листовой стали:

1) SAW (дуговая сварка под флюсом) является распространенным явлением. режим сварки стальных листов в аппарате для плоской стыковой сварки, применимый к заготовкам средней и большой толщины;
2) СО2 сварка — индивидуальный режим для заготовок небольшой толщины менее 10 мм — машина для плоской стыковой сварки листового металла;



3. Проплавление: основная технология, применяемая в машине для стыковой сварки стальных листов Wuxi JACK:

1) Melt Thru относится к «Сварка осуществляется с одной стороны заготовки, а сварочные швы выполняются с обеих сторон заготовки»;
2) Значение: Это основной метод, который гарантирует успешную работу машины для стыковой сварки стальных листов.Это патентная технология Wuxi JACK;



4. Один комплект машины для стыковой сварки листового металла и стальной пластины с Две функции машины: Скашивание кромок и стыковая сварка:

1) Подача заготовки сбоку Машина для стыковой сварки листовой стали оснащена блоком тройной резки кислородным пламенем для выполнения фасок на кромках листового металла, особенно толщиной 15 мм и выше;
2) Функция: Это способствует получению сварного шва с полным проплавлением на готовых соединяемых заготовках.

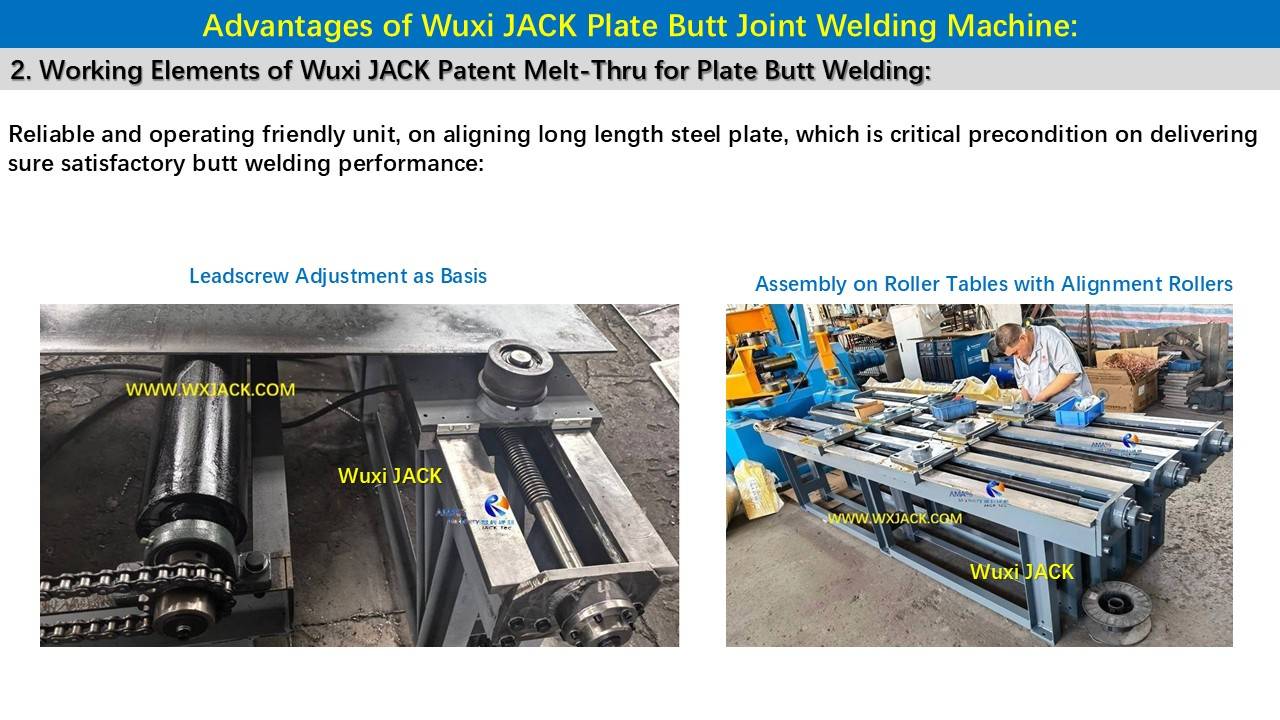

Слайды 2 и 3: Патентная технология Wuxi JACK для машины для стыковой сварки стальных листов:

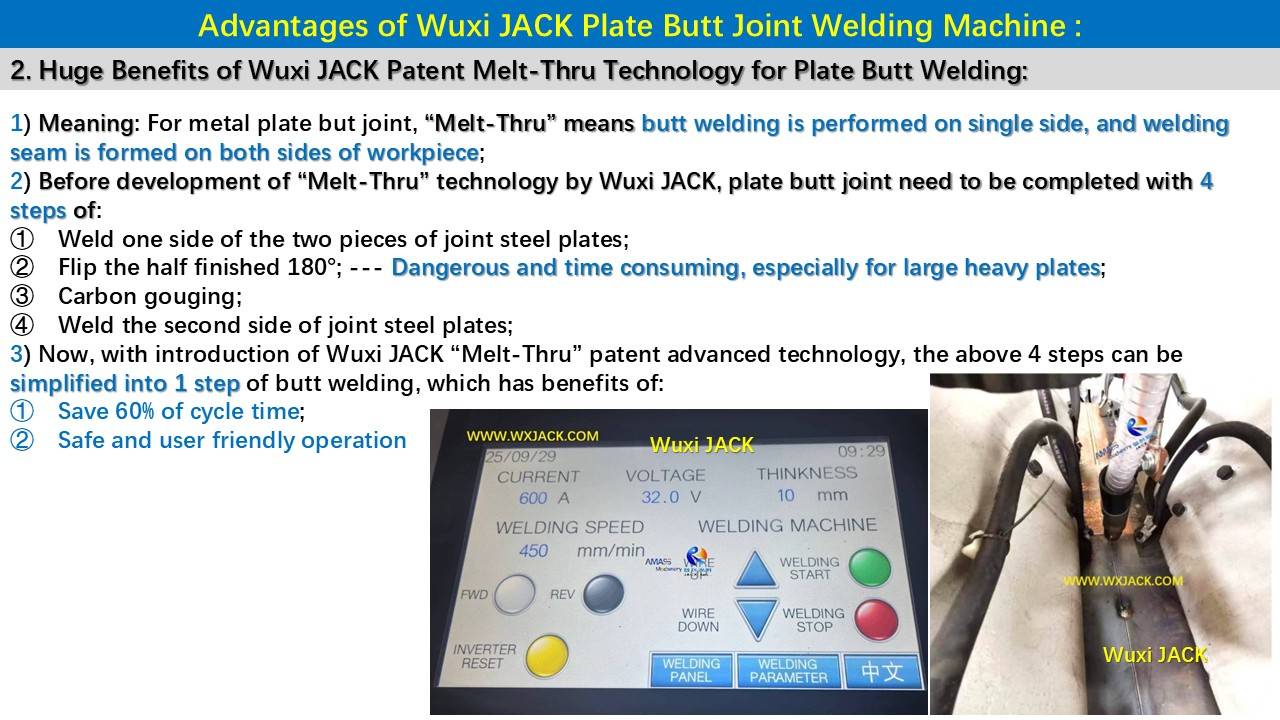

Слайды 2: Сильные стороны машин для стыковой сварки листового металла серии MP:



1. На этой странице рассказывается об усовершенствовании технологии процесса. по сравнению с традиционной операцией стыкового соединения металлических пластин:

2. С применением машины для стыковой сварки листовой стали:

1) Упрощение операции: Исходные 4 шага сводятся к однократному проходу заготовок через станок;
2) Сокращение времени обработки: Соответственно, можно сэкономить 60% времени цикла стыковки пластин;
3) Безопасность оператора: Первоначальная опасная и трудоемкая операция теперь становится безопасной / плавной и высокоэффективной при работе машины для плоской стыковой сварки листового металла;
4) Переменная экономия труда: Количество операторов уменьшено с 2 человек до 1 человека;
5) Повышение эффективности производства: Поднимается в 3 раза с помощью машины для стыковой сварки листовой стали серии MP.

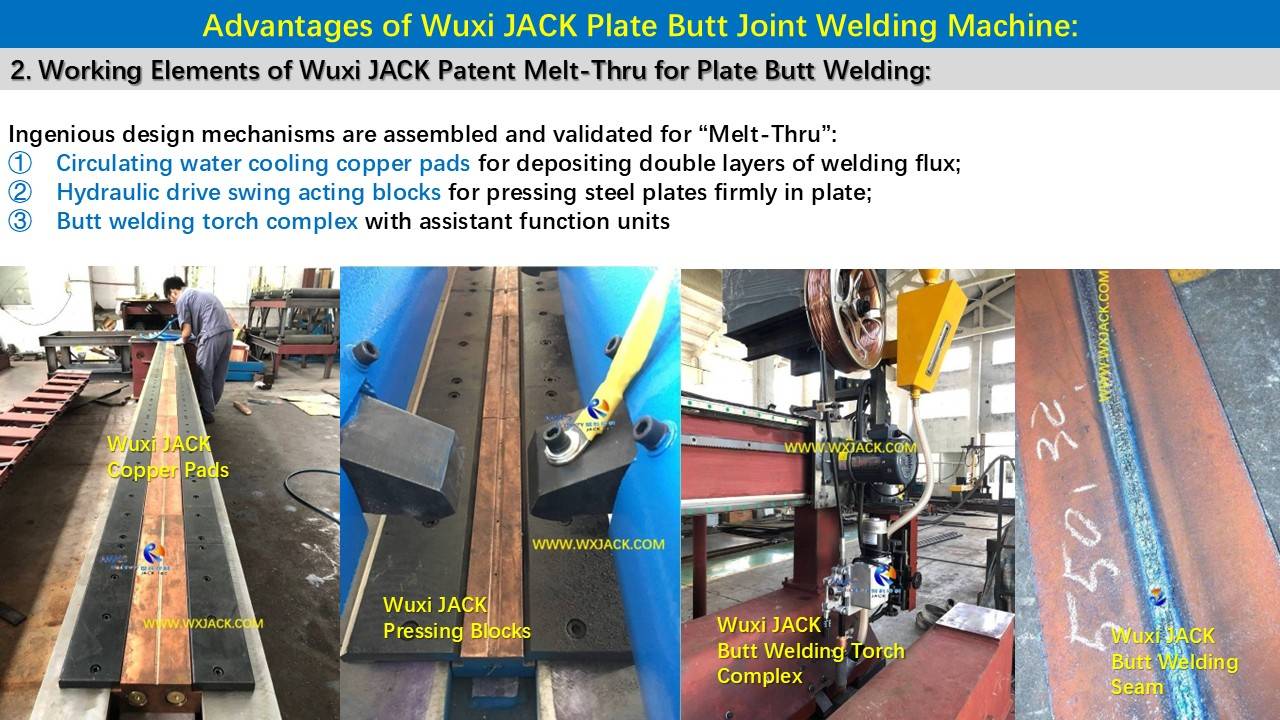

Слайды 3: Технические характеристики машины для стыковой сварки листовой стали серии MP:

На этой странице основное внимание уделяется технологии «Melt Thru» в машине для сварки листовой стали Wuxi JACK с плоской стыковой сваркой:



1. Первое фото слева: Медные прокладки в машине для стыковой сварки стальных листов:

1) Роль: Формирование канала для циркуляции охлаждающей воды, проходящего по всей длине через пластиковую трубку синего цвета;
2) Использование: Таким образом, тепло, выделяемое во время работы SAW с большим током, может быть рассеяно в период работы машины для стыковой сварки листовой стали;


2. Второе фото слева: слой флюса SAW в машине для стыковой сварки листовой стали:

1) Двойные слои сварочного флюса SAW, наносимые на верхнюю и нижнюю поверхности медных площадок, способствуют образованию сварочных швов на обеих поверхностях заготовок;
2) Проплавленная сварка Машина для стыковой сварки стальных листов относится к высокоэффективной силовой сварке;
3) Заготовка установлена. прямо над медными контактами, плотно прижатыми друг к другу и скрепленными блоками черного цвета.Эти блоки приводятся в движение гидравлическими масляными цилиндрами гидравлической системы в машине для стыковой сварки листовой стали;

3. Второе второе фото справа: Комплекс сварочных горелок, установлены расширенные функциональные блоки: 3D-контроль положения/подача сварочной проволоки, выпрямитель сварочной проволоки, лазерный индикатор положения сварочной горелки;
4. Первое правильное фото: Готовая стыковая пластина, изготовленная. от машины для стыковой сварки стальных листов Wuxi JACK.

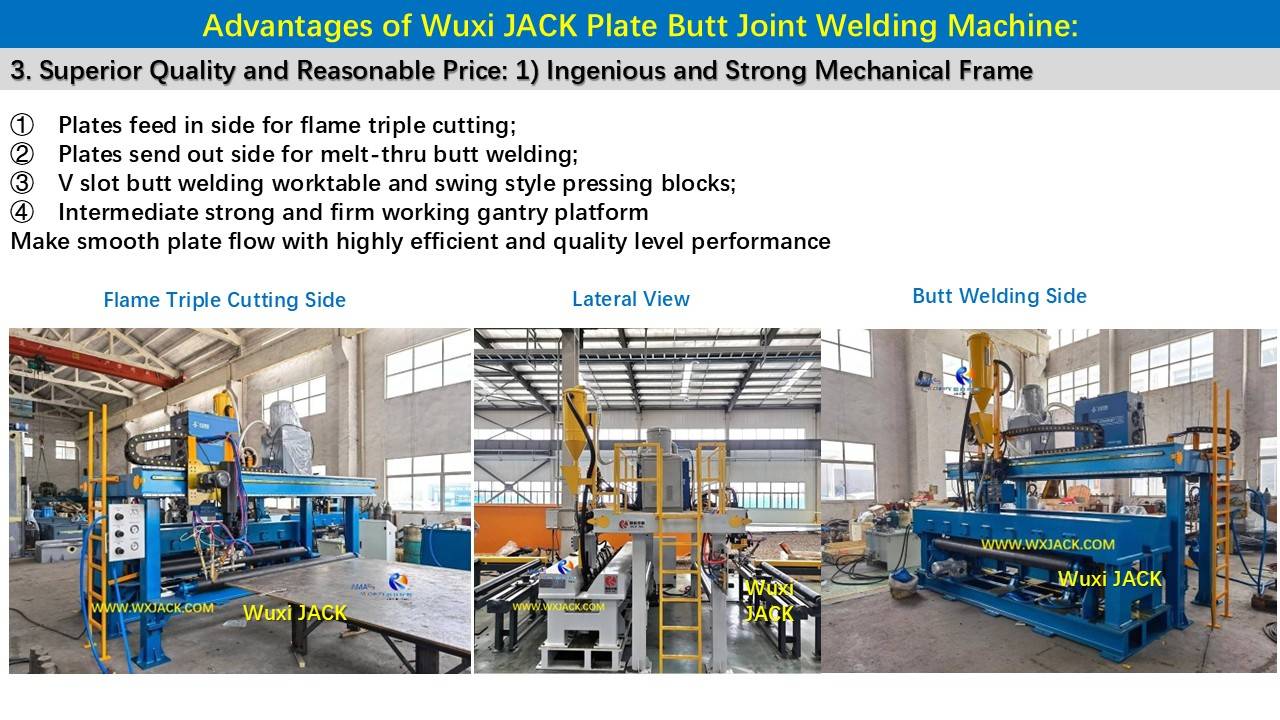

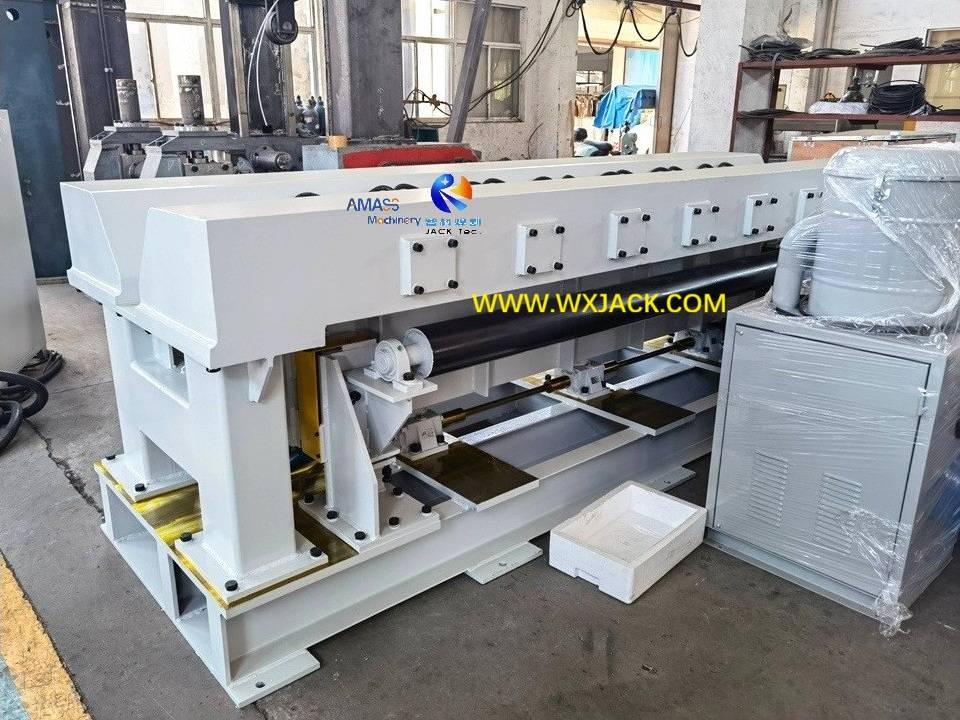

Слайды 4: Оригинальная и прочная механическая рама машины для стыковой сварки стальных листов Wuxi JACK:

На этой странице представлена ​​механическая основная конструкция машины для стыковой сварки листовой стали:




1. Фотография слева: Тройная резка пламенем кислородного топлива в машине для стыковой сварки листового металла:

1) Он установлен на подача заготовок в сторону механической рамы для выполнения сварочных пазов по краям заготовок;
2) Для соединения двух заготовок тройной резак необходимо переключить угол для резки фасок из-за разной наклонной ориентации;

2. Средняя фотография: вид сбоку на машину для стыковой сварки листовой стали:

1) Эта фотография была сделана под углом съемки заготовок справа налево;
2) Вы можете увидеть рабочий стол для сварки V-образных пазов, который установлен слева от механической рамы;
3) Сварка проплавлением выполняется на сварочном столе с V-образными пазами машины для стыковой сварки листовой стали;

3. Правильное фото: Окрашенная механическая рама в зоне проплавления (задняя сторона) машины для стыковой сварки листового металла;


В итоге, Стационарная механическая портальная рама является важной частью машины для стыковой сварки листового металла моделей MP.

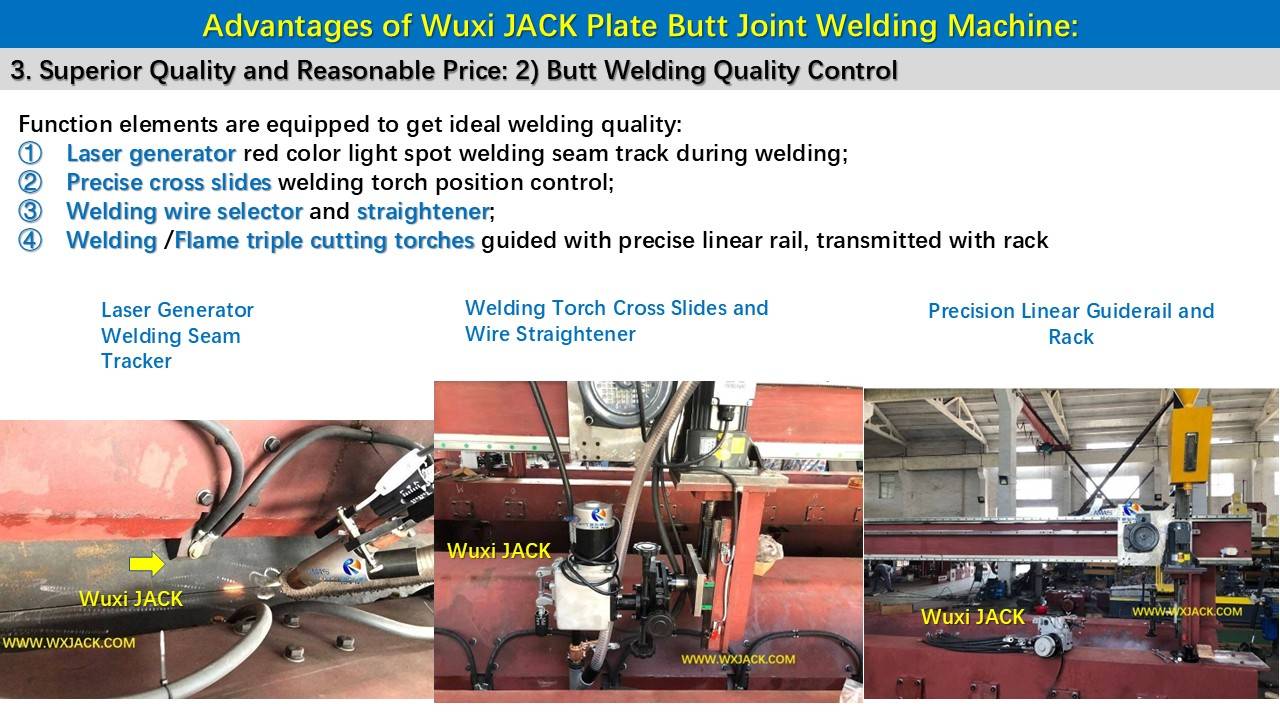

Слайды 5: Превосходное качество сварки благодаря машине для стыковой сварки стальных листов Wuxi JACK:

На этой странице демонстрируется три критические точки контроля качества сварки В машине для стыковой сварки листового металла Wuxi JACK:



1. Значение: Технология «Melt thru» играет ключевую роль в обеспечении высокого стандарта производительности машины для плоской стыковой сварки листового металла;

2. Инженеры Wuxi JACK выбирают ячейки с расширенными функциями в машине для стыковой сварки листовой стали:

1) Левое фото: Лазерный генератор для отслеживания движения сварочной горелки во время стыковой сварки в машине для стыковой сварки листового металла:

а) На сварочный шов проецируется движущееся световое пятно красного цвета от лазерного генератора., и движется в том же темпе сразу за сварочной горелкой во время стыковой сварки стальной пластины в машине для плоской стыковой сварки;
б) Если положение сварочной горелки правильное, пятно лазерного света идеально ляжет на готовый отрезок сварочного шва, как обозначено на левом фото;
в) Если положение сварочной горелки отклоняется от сварочного шва (неправильно), пятно лазерного света также будет отклоняться от сварочного шва.Это может помочь оператору машины для стыковой сварки стальных листов стальной пластины без задержки настроить сварочную горелку;

2) Среднее фото: Механизм сварочной горелки в машине для стыковой сварки стальных листов:

а) Точно обработанные поперечные направляющие/ точные линейные направляющие/ ручка медленного поворота для точного регулирования положения сварочной горелки;
б) Трубка подачи сварочной проволоки и устройство выпрямления для плавной подачи сварочной проволоки в нужном темпе;

3) Правильное фото: Общий вид спереди на механизм сварочной горелки машины для стыковой сварки листовой стали:

а) Руководство и передача: На этой фотографии показано горизонтальное перемещение комплекса сварочных горелок вдоль горизонтальной балки машины для стыковой сварки листового металла, которое управляется двойными параллельными частями сверхмощных точных линейных направляющих и передается с помощью стойки;
б) Бункер сварочного флюса желтого цвета установлен непосредственно над комплексом сварочных горелок.

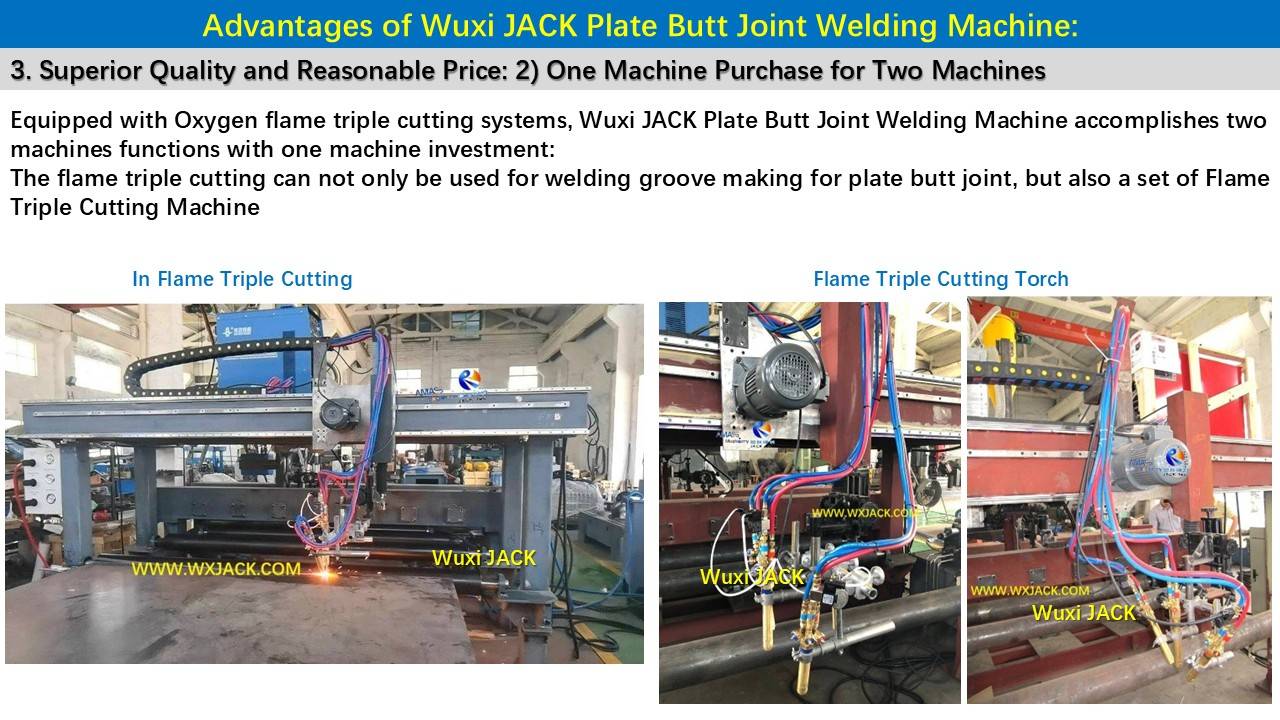

Слайды 6: Группа тройной плазменной резки на машине для стыковой сварки стальных листов Wuxi JACK:

На этой странице основное внимание уделяется вспомогательным и дополнительным функциям машины для стыковой сварки листовой стали:




1. Когда требуется тройная пламенная резка листовой стали, машина для стыковой сварки плоской стали:

1) Если толщина заготовки равна или превышает 15 мм, Стыковая сварка с прямой кромкой не может гарантировать полное проваривание образовавшегося сварочного шва;
2) В таких условиях прямые кромки заготовок должны быть обработаны косыми фасками, которые служили сварочными канавками;
2. Конфигурация: Это дополнительный блок для машины для стыковой сварки стальных листов.И клиенты обычно выбирают его из-за полезности;

3. Другие варианты без тройной резки пламенем машины для стыковой сварки листовой стали:

Если в машине нет этой функции, на рабочем месте необходимо использовать следующее оборудование вместе с машиной для стыковой сварки листовой стали:

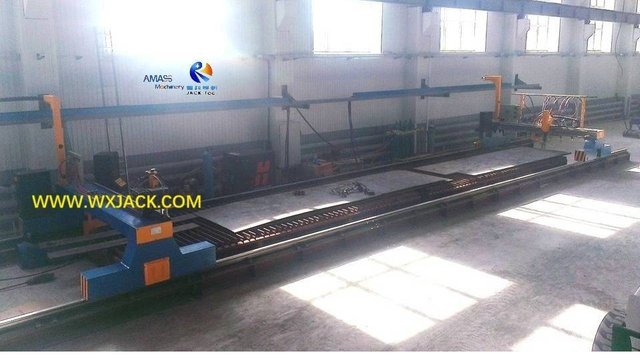

1) Машина трехпламенной резки серии CG;

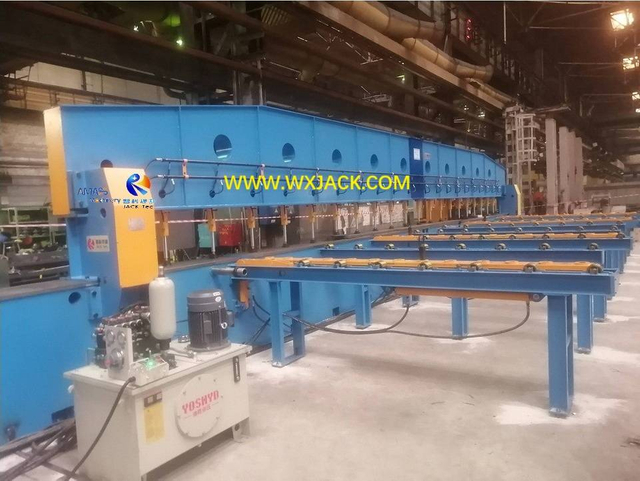

2) Фрезерный станок для кромки листовой стали серии XBJ;

4. Большая выгода: Таким образом, система тройной резки пламенем помогает клиентам сэкономить бюджет на установку оборудования для снятия фасок, делая машину для стыковой сварки листовой стали с функциями двух разных машин.

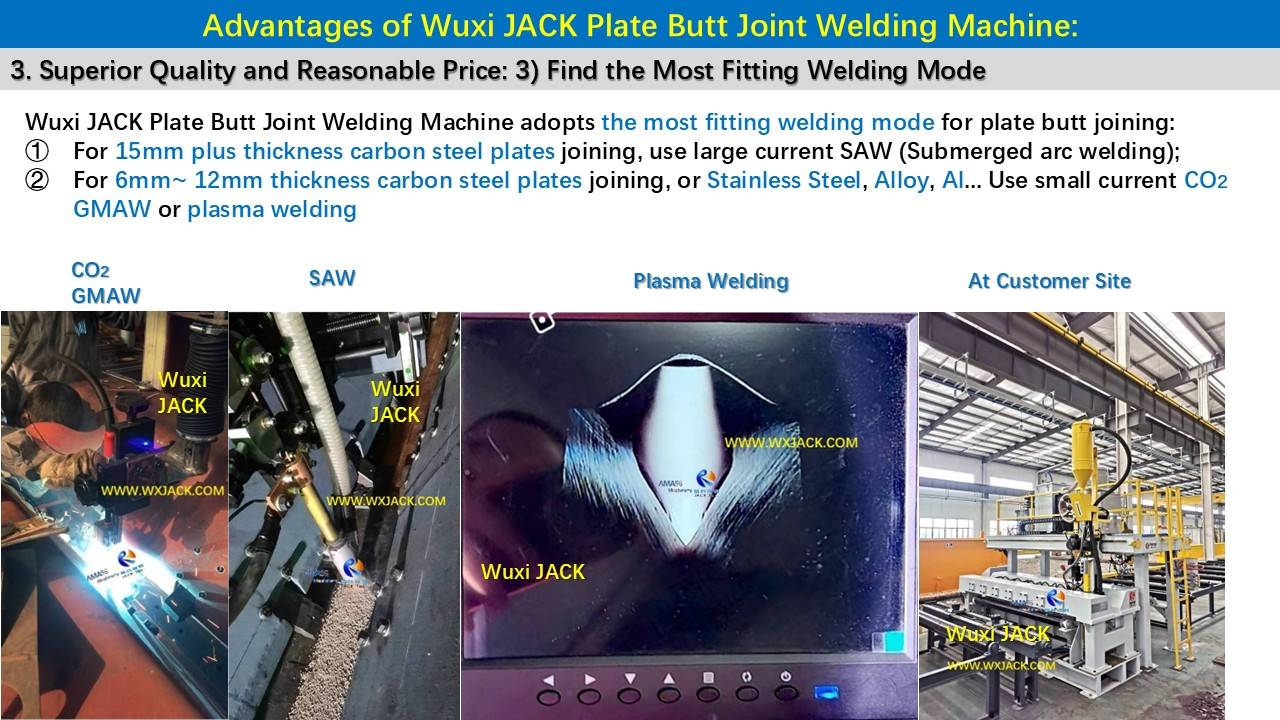

Слайды 7: Несколько вариантов наиболее подходящего режима сварки на машине для стыковой сварки листовой стали Wuxi JACK:

Эта страница посвящена универсальные режимы сварки Машина для стыковой сварки листового металла в стальной пластине:


Клиентоориентированность: Как PHJ и ZHJ серии 3 в 1, сварочно-правильный комплексный станок для сборки двутавровой балкиВ машинах для стыковой сварки листового металла серии MP мы всегда выбираем наиболее подходящий режим сварки в зависимости от характеристик заготовок:



1. Фото слева: CO2 Сварка в среде защитного газа на машине для стыковой сварки листового металла:

1) Когда толщина заготовки менее 15 мм;
2) Или, Материалы заготовки представляют собой цветные металлы, такие как алюминий/сплав/нержавеющая сталь...
3) Тогда, вместо большого сварочного тока SAW, сварочный ток малого и среднего CO2 следует использовать сварку в среде защитного газа на машине для стыковой сварки стальных листов;

2. Среднее фото: Если толщина заготовок превышает 15 мм, следует использовать пилу с большим сварочным током в машине для стыковой сварки листовой стали;
3. Правильное фото: Удобное, интуитивно понятное и высокоэффективное управление сварочными операциями в машине для стыковой сварки листового металла Wuxi JACK.

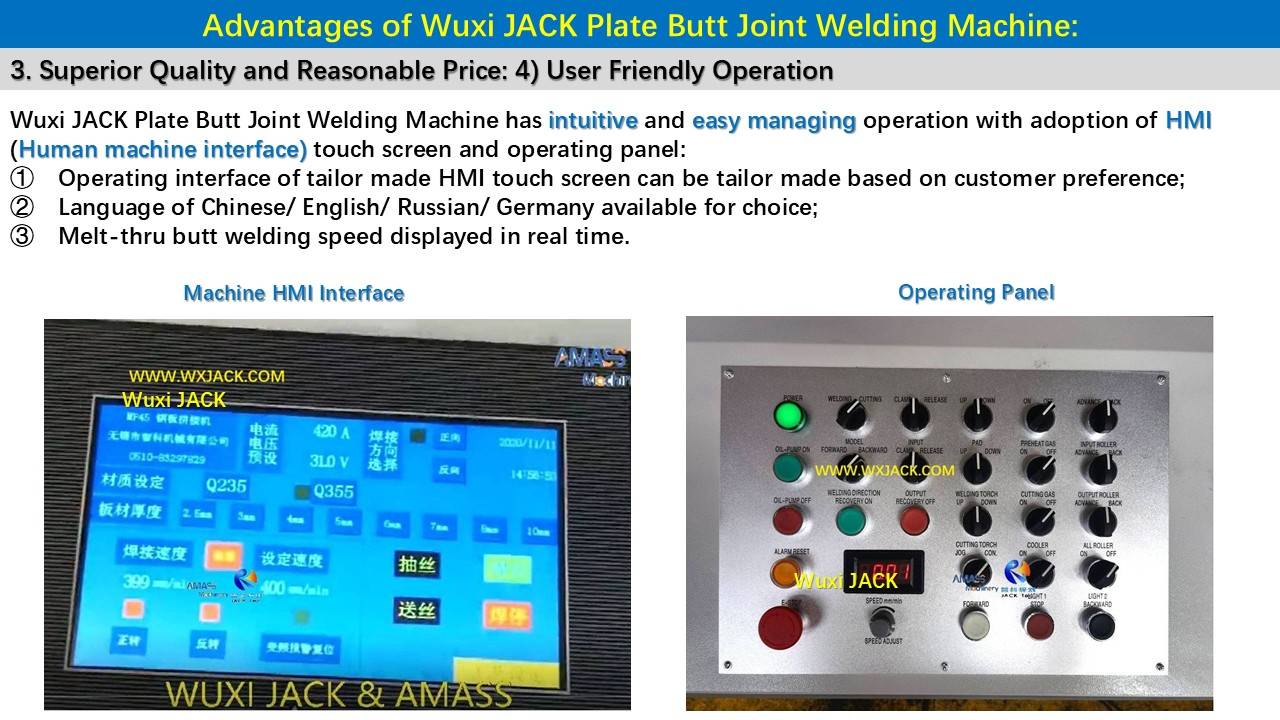

Слайды 8: Wuxi JACK представляет усовершенствованный и удобный для пользователя HMI в машине для стыковой сварки листового металла:

Эта страница посвящена интуитивное и удобное управление, для операторов машины для стыковой сварки листового металла Wuxi JACK:



1) Мы используем программные функциональные клавиши в интерфейсе сенсорного экрана HMI (человеко-машинный интерфейс);
2) Вместе с аппаратными переключателями на панели управления,
3) Состоит из мощной рабочей станции машины для стыковой сварки листовой стали:

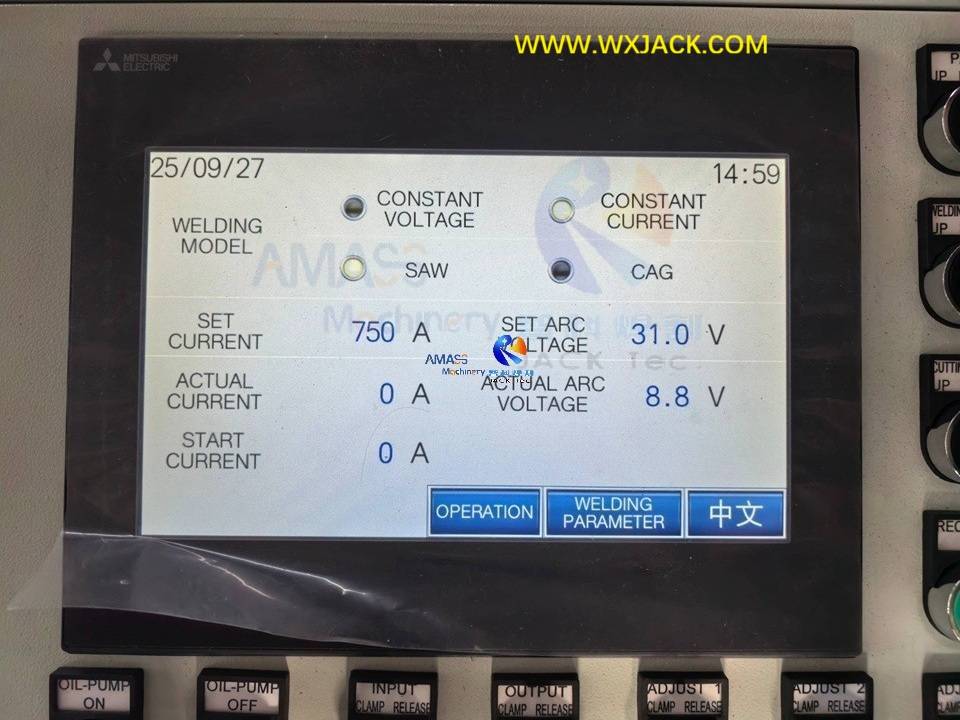

1. Фотография слева: программные функциональные клавиши в интерфейсе сенсорного экрана ЧМИ на машине для стыковой сварки листовой стали:

1) Все параметры управления процессом данные о стыковом соединении пластин, включая толщину пластины/сварочный ток/скорость сварки и т. д., отображаются на экране в режиме реального времени;

2) Операторам просто нужно ввести данные параметры соединения пластин, чтобы начать работу на машине для плоской стыковой сварки листового металла;
3) Все основные языки: Китайский/английский/русский... доступны для операторов машин для стыковой сварки стальных листов по всему миру;

2. Фотография справа: аппаратные переключатели на панели управления машины для стыковой сварки листовой стали:

1) Все аналоги программных функциональных клавиш;
2) Цифровой дисплей для демонстрации рабочей скорости тройной резки пламенем и сварки;
Для официальной эксплуатации машины для стыковой сварки листового металла и стальных пластин встроена в панель управления.

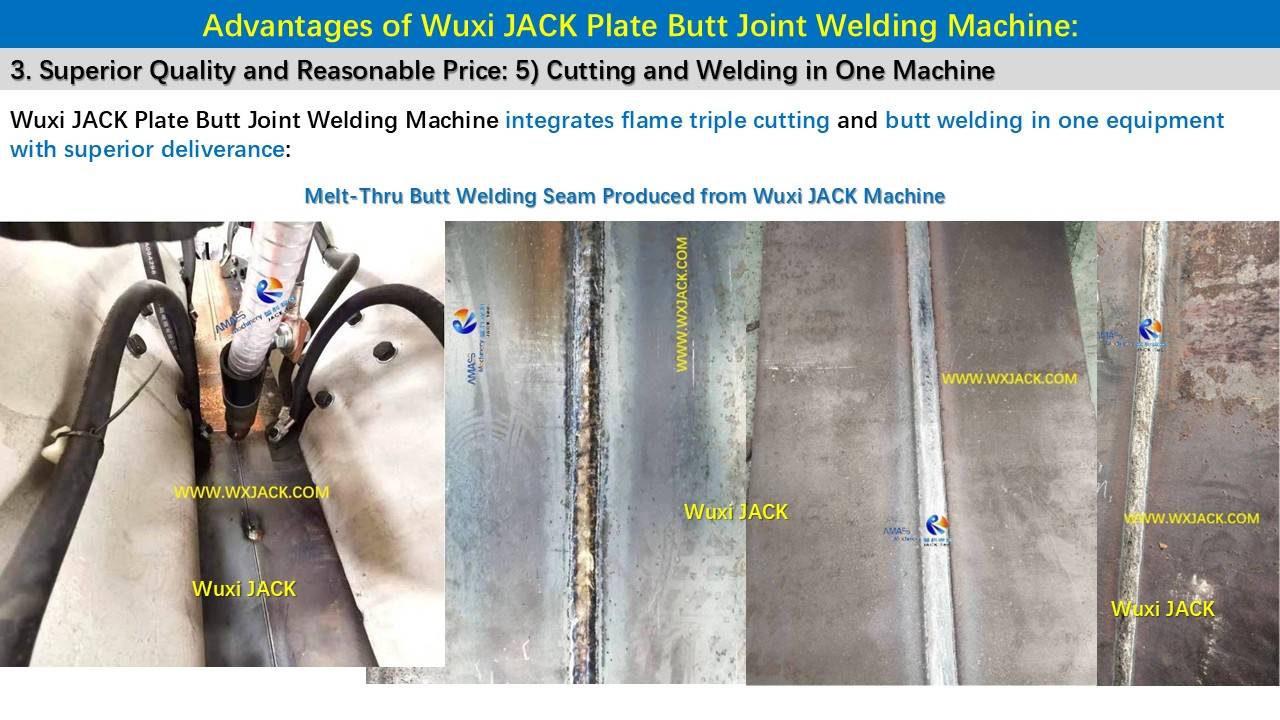

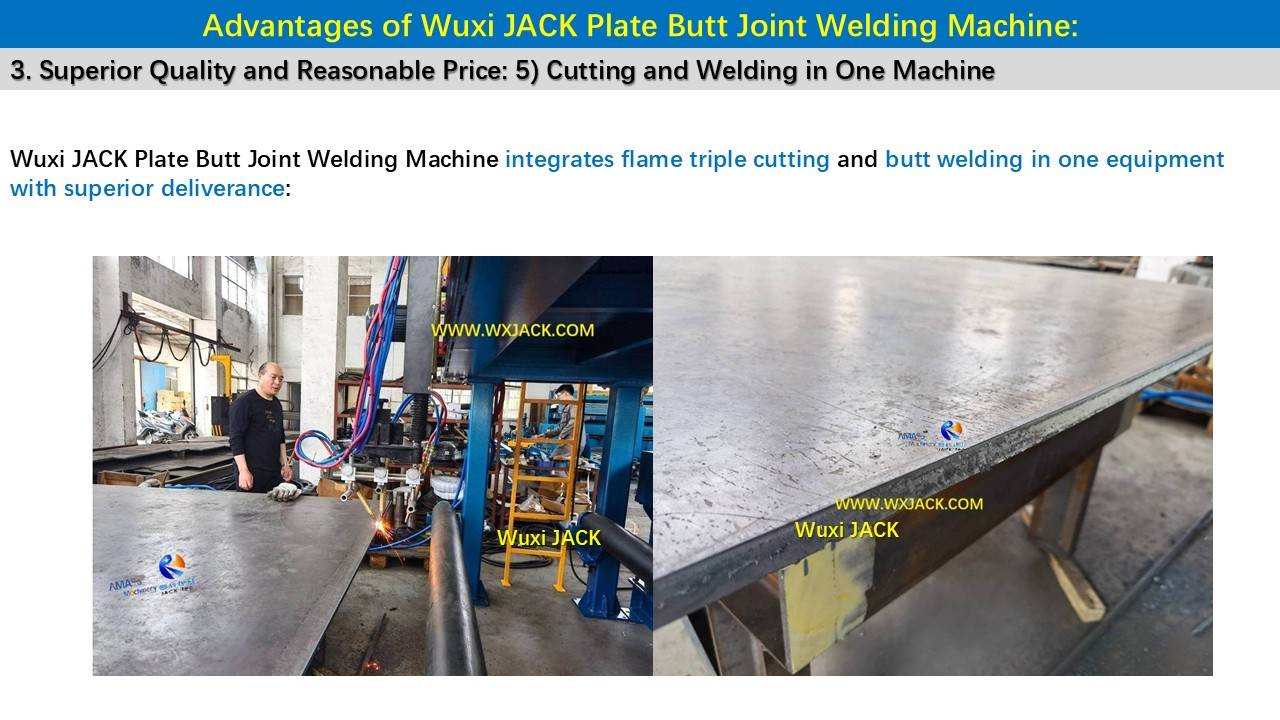

Слайды 9 и 10: Интеграция кислородно-топливной трехпламенной резки и стыковой сварки в машине для стыковой сварки стальных листов Wuxi JACK:

Эти 2 страницы посвящены сочетание тройной резки пламенем и сварки проплавлением в одном комплекте Машина для стыковой сварки листовой стали Wuxi JACK:




Слайды 9: Управление рабочим процессом / Готовая заготовка со скошенной кромкой из группы тройной резки кислородным топливом машины для сварки листового металла Wuxi JACK с плоской стыковой сваркой

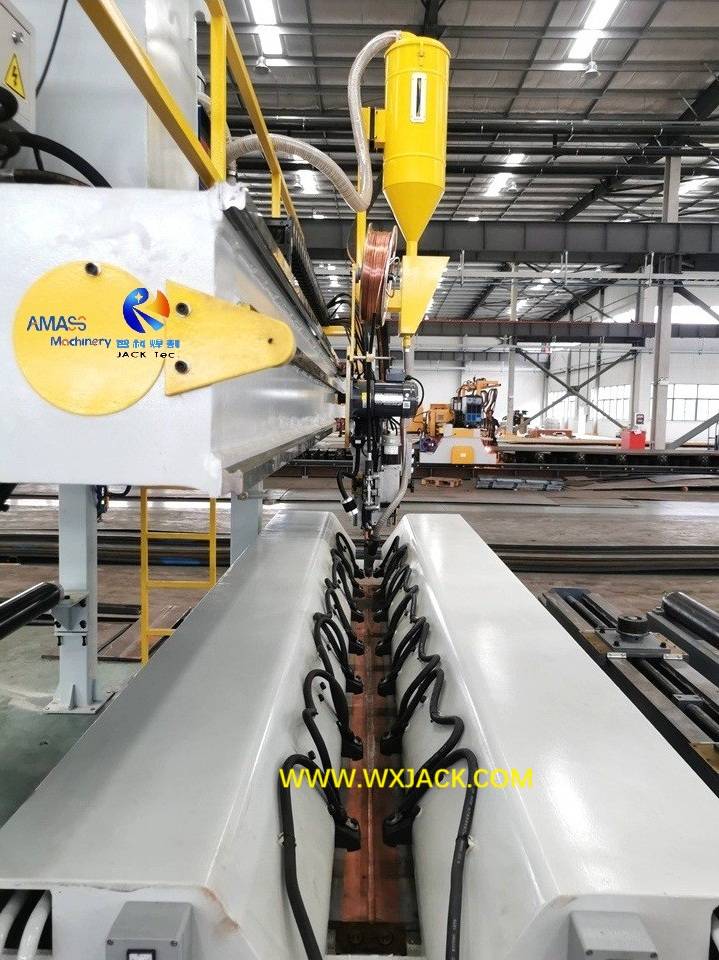

Слайды 10: Вид с близкого расстояния процесса сварки методом проплавления SAW и готовых соединительных стальных пластин от машины для стыковой сварки стальных листов Wuxi JACK.

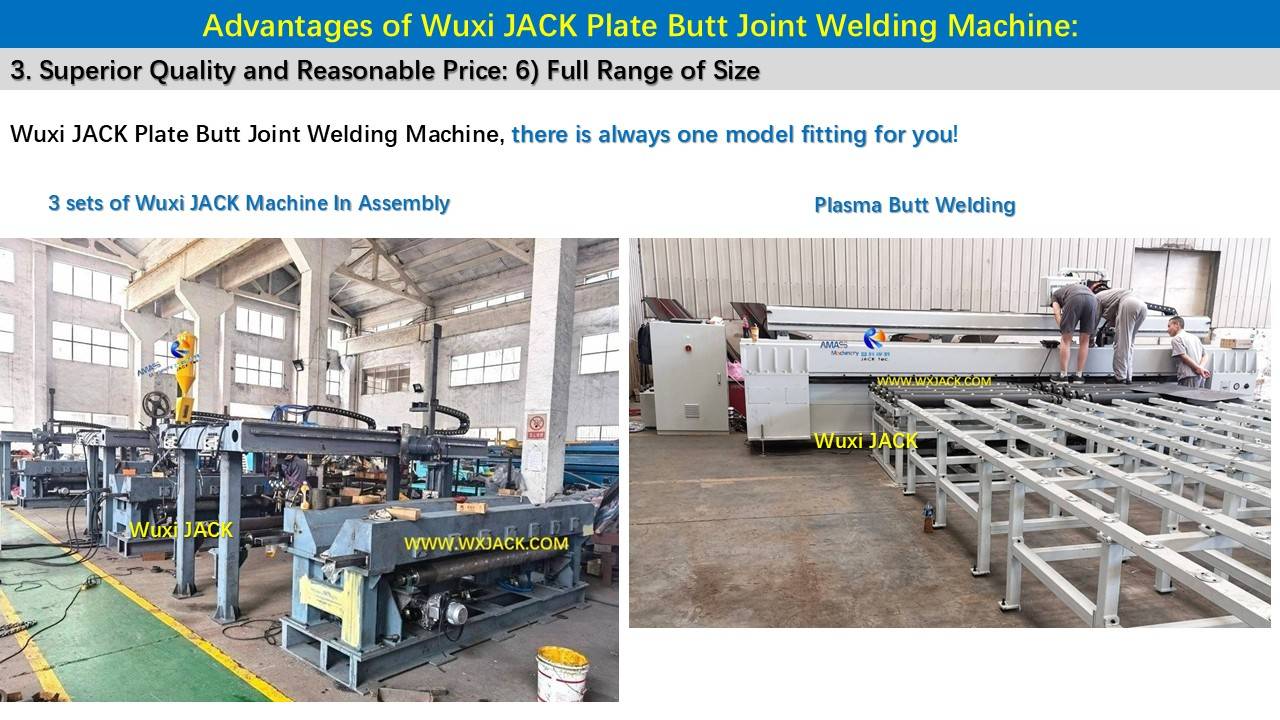

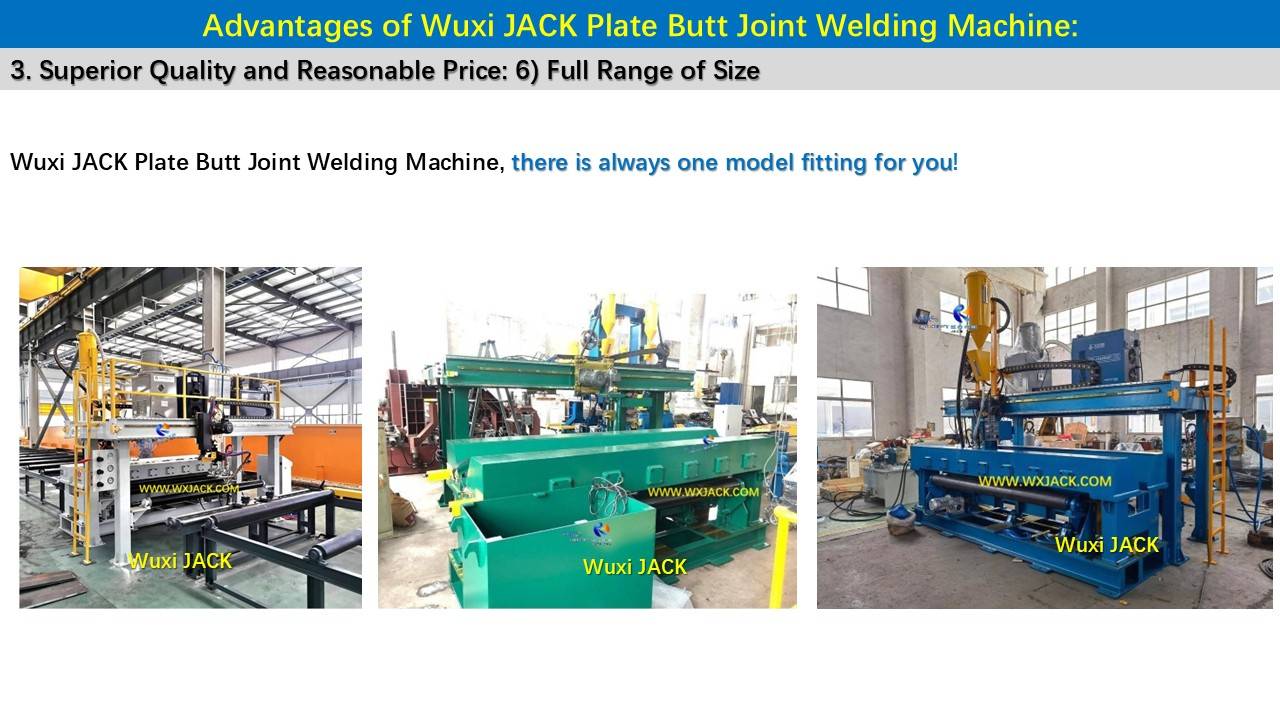

Слайды 11, 12, 13: Полный спектр спецификаций и моделей / Широкая клиентская база машин для стыковой сварки листовой стали Wuxi JACK:

Эти 3 страницы посвящены широкий выбор Машина для стыковой сварки стальных листов Wuxi JACK:


Подводя итог, мы завершаем представление машины для стыковой сварки листового металла серии Wuxi JACK MP, демонстрируя богатый ассортимент этой превосходной продукции Wuxi JACK:


Слайды 11: 3 модели машины для стыковой сварки листовой стали Wuxi JACK:


1) МП23: Макс.ширина готового сварочного шва – 2300 мм;
2) МП30 и МП50 та же логика



Слайды 12: Серийное производство трех комплектов экспортированных машин для стыковой сварки стальных листов MP25 в сборочном цехе JACK в Уси.

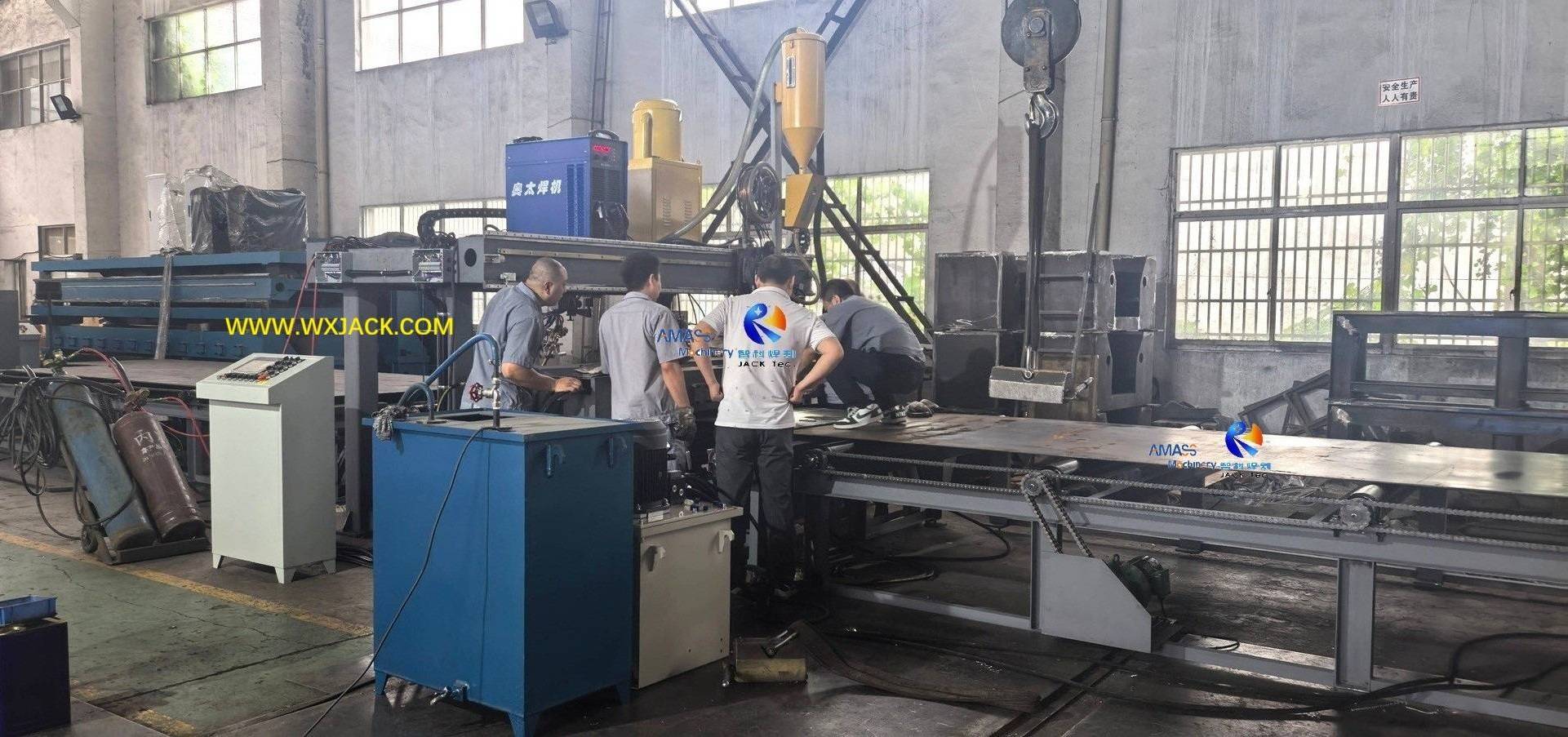

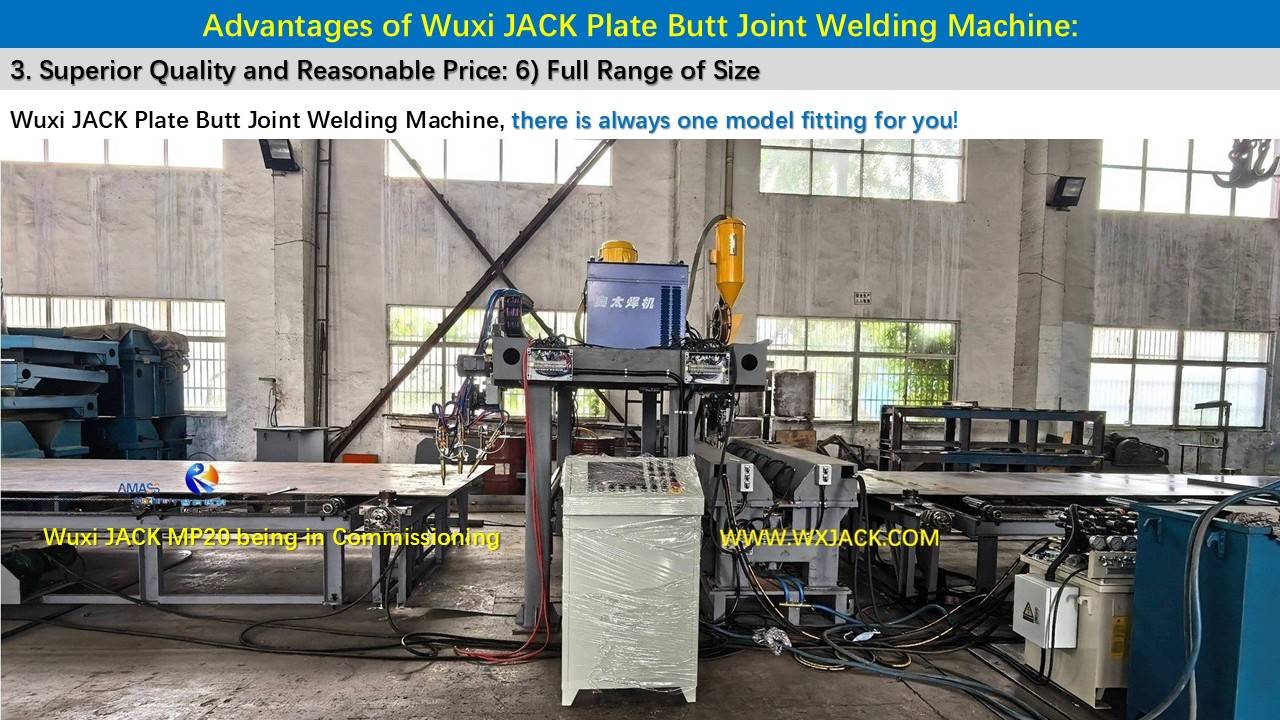

Слайды 13: Комплект машины для стыковой сварки стальных листов MP20.


1) Работает в объект клиента;
2) Кусок стальных пластин длиной 30 м с законченным соединением, укладывается на выходной конвейер
