Серия CNC-CP Машина для резки трубы с ЧПУ является одним из представленных и превосходных продуктов Wuxi Jack.

А. Использование и применение плазменной машины с ЧПУ на скандаве с ЧПУ:

1 Функция машины плазменной резки плазмы с ЧПУ:

Эта машина для выполнения резки трубки и края сочетания:

1) Резка длины: Машина может разрезать трубу на сегменты необходимой длины;

2) Резка отверстия: Круглые и / или эллиптические отверстия разных диаметров могут быть разрезаны в корпусе трубы, с эффектом прямой или наклонной скошенной обода;

3) Edge Bevel: Обод трубы можно вырезать с помощью требуемой радиан и косой пары;

4) Перекрестный соединение труб: Готовые рабочие детали, доставленные с машины, могут быть изготовлены в трубные узел с поперечным пересеченным соединением. Это другое имя 'Машина резания перекрестки труб CNC '

2 Работа и законченные заготовки из машины с резки плазмы с ЧПУ:

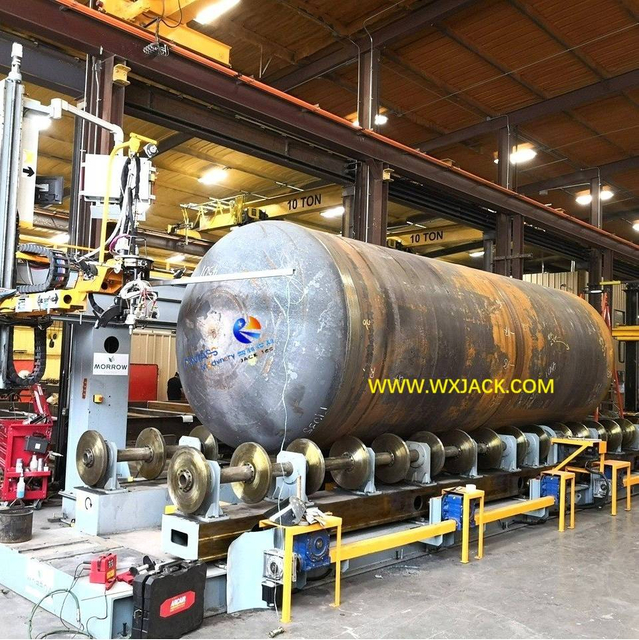

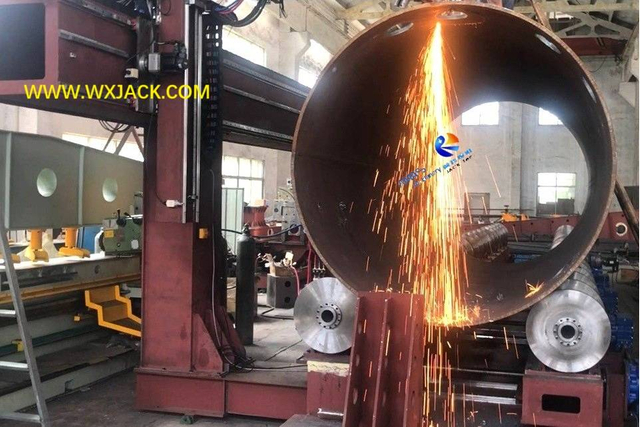

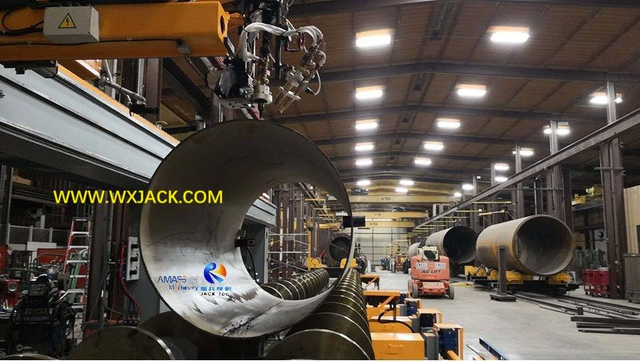

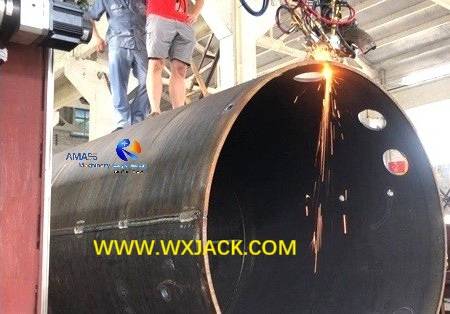

1) Вуси Джек Экспортируется в Америку CNC-CP7-3000/12 модель 7 оси Машина с ЧПУ разрезан на кусок большой трубы φ2500 мм: (Рис.1)

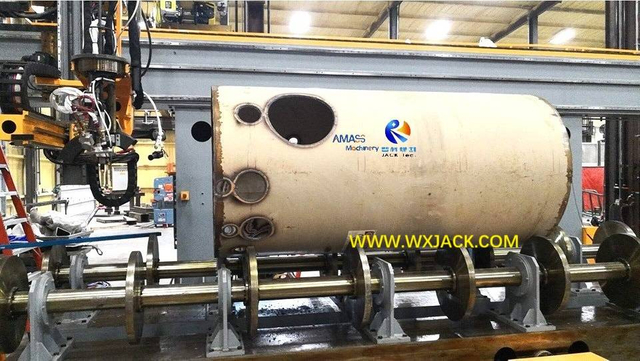

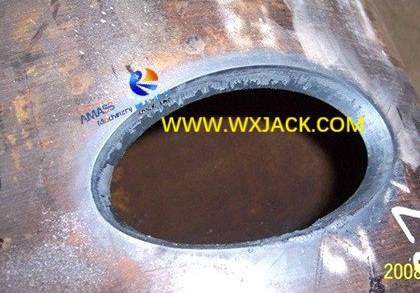

2) Эллиптическое скошенное отверстие, вырезанное от wuxi jack 5 оси Стоимость плазмы с ЧПУ плазма: (Рис.2)

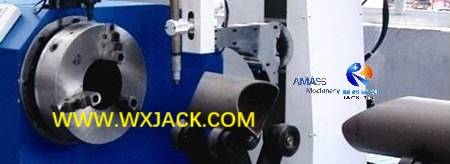

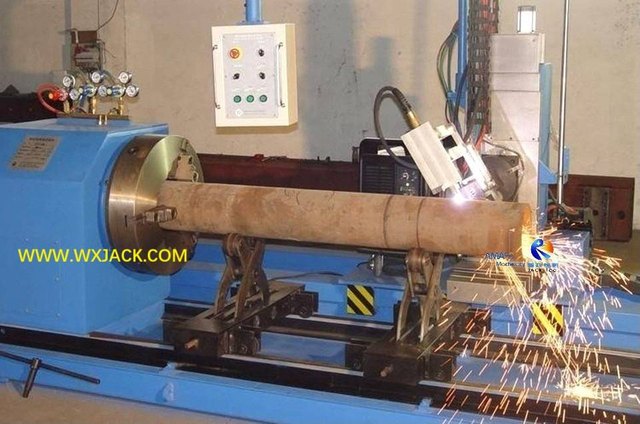

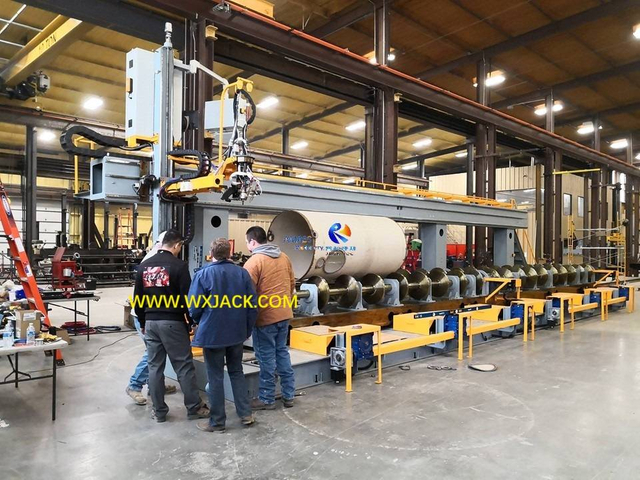

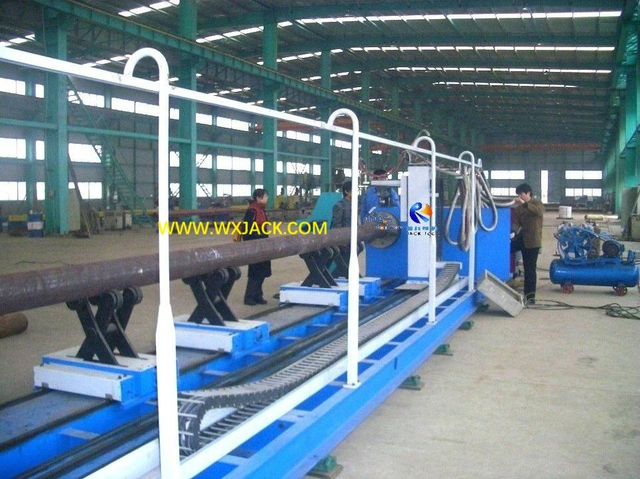

3) Вуси Джек CNC-CP5-660/12 модель 5 оси Машина для резки труб с ЧПУ и его готовые трубы: (Рис.3)

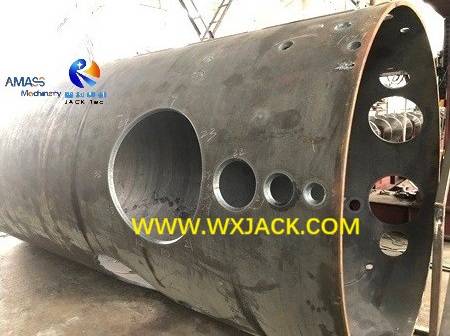

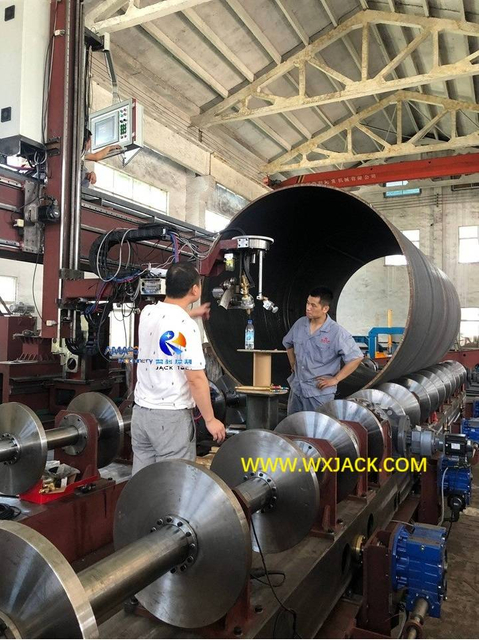

4) Кусок крупной трубы φ2000 мм с отверстиями, вырезанными от разъема Wuxi CNC-CP7-3000/12 модель 7 оси большая машина: (Рис.4)

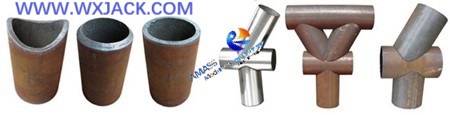

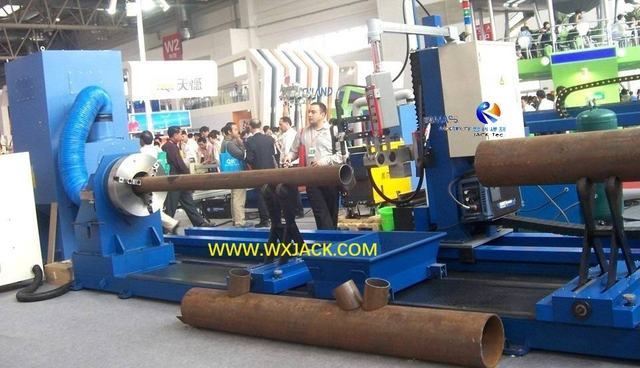

5) Перекрестные соединения сборочной трубы изготовлены из машины Wuxi Jack: (Рис.5)

B. Технические функции машины с пенизмом плазмы с ЧПУ:

1 Технология тепловой резки машины для резки труб с ЧПУ:

Основываясь на характеристиках труб, эта машина использует как кислородное топливное пламя, так и технологию резки плазмы:

1) Для сокращения чернового материала с большой толщиной: Углеродистая сталь, особенно с толщиной стенки трубы, больше 50 мм, и диаметром больше φ2000 мм. Резка пламени широко используется в соответствующей большой модели;

2) Для резки нерухозного материала с меньшей толщиной: Сплава, бронза, нержавеющая сталь, особенно с толщиной менее 30 мм. Плазменная резка принята;

В этом отношении тепловой газ имеет решающее значение для успешной работы Машина для перекрестки труб CNC-CP серии CNC CNC ;

2 Ось управления ЧПУ в Wuxi Jack Flame Plasma Plamma CNC Cutcure Tipe Machine:

В зависимости от диаметра и толщины трубы, вместе с спросом клиента на вырезанной и скошенной форме труб, в машине Wuxi Jack имеется 4 варианта конфигурации оси управления ЧПУ:

1) 3 модель оси: Оснащен тремя основной осью управления x/ y/ z, для управления при резке движения лайнера факела в 3 направлениях;

2) 5 модель оси: Добавлено с осью и осью B, для управления наклоном режущей факела по длине трубы и направлению радиуса, чтобы нарезка была получена на расходах труб и отверстиях:

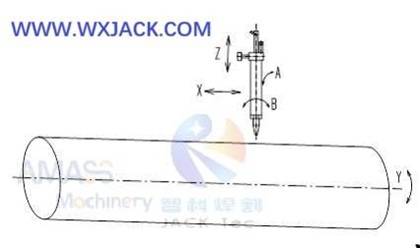

X/ y/ z/ a/ b 5 оси Машина для резки труб с ЧПУ: (Рис.6)

3) 6 модель оси: Добавлено с осью V для управления при резке факела Линейное движение вдоль направления большого радиуса трубы, обслуживая трубу больших диаметров;

4) 7 модель оси: Добавлено с Weais для перемещения заготовки, поддерживающих единицы (группа роликов трения) вдоль направления радиуса трубы, чтобы можно было надежно разрезать большие и супер большие трубы:

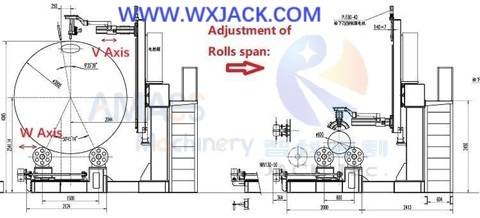

V/ Wсь Вуси Джек 7 оси Стоимость перекрестки труб с ЧПУ: (Рис.7)

C. Wuxi Jack Breakthrough на высококачественной плазме пламени Большой 7 оси Машина для резки труб с ЧПУ:

1 До 2010 года, Зрелый произведение машины плазменной плазмы с ЧПУ в отрасли, и рынок для резки трубы с максимальным диаметром φ1200 мм: 3 модели оси была основным продуктом в то время, а модель 5 оси только что увидела свое начало;

2 Из 3/ 5 модель оси до 7 оси: В 2012 году Wuxi Jack взял на себя инициативу в разработке машины для резки труб большого размера с трубой макс. Диаметр φ3000 мм, в виде модели 7 оси, открывая новую эру для машины серии CNC-CP:

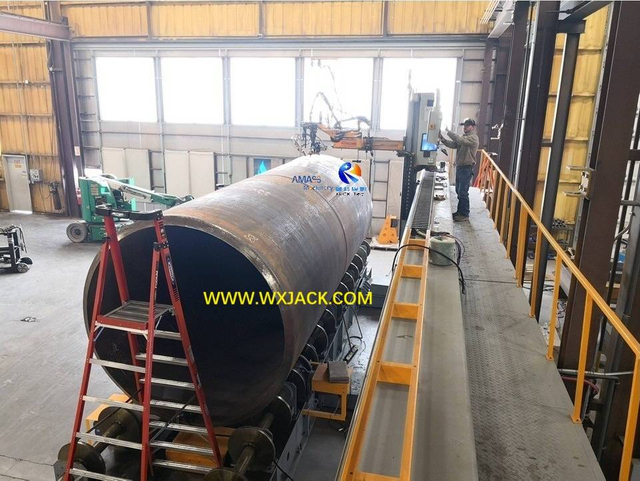

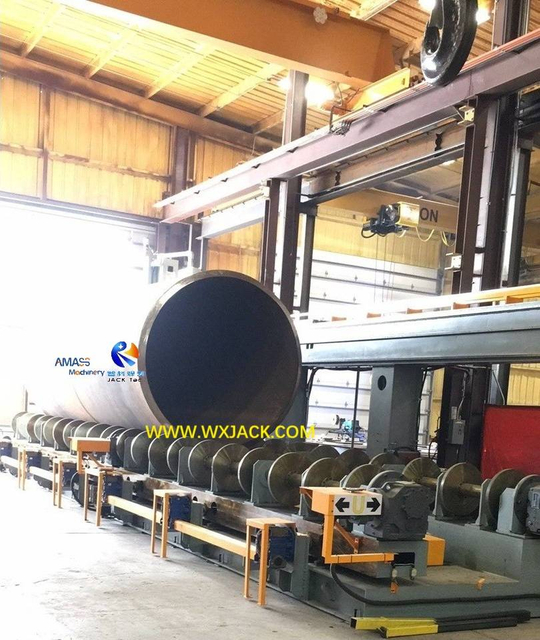

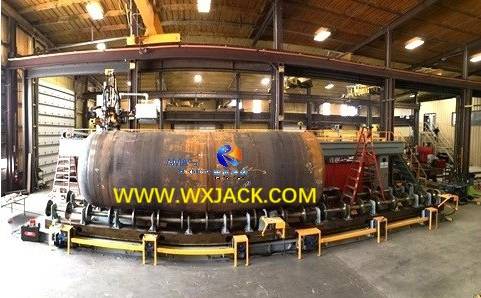

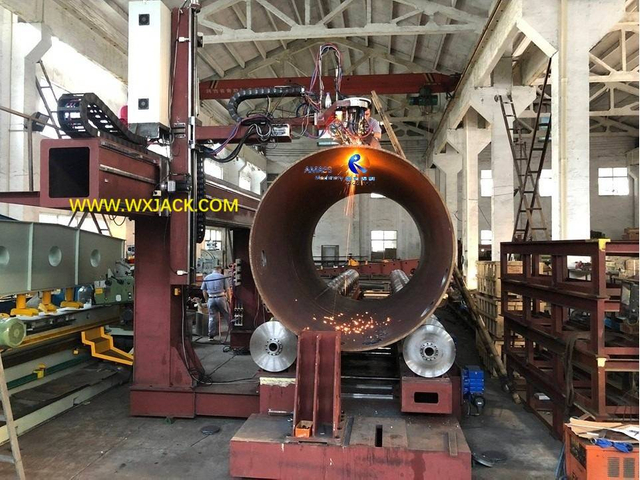

Вуси Джек CNC-CP7-3000/12 Моделируйте большую 7 -оси машину с ЧПУ, установленную на сайте клиента: (Рис.8)

3 Приложение: Этот вид передовой технологии 6 оси и 7 машин большой оси широко используются в отраслях транспортировки нефти/ газа/ нефтехимического/ давления и т. Д.

4 Wuxi Jack Position: Настоящее время, Машина серии CNC-CP Разработанные и изготовленные Wuxi Jack приветствуются клиентами как в Китае, так и за рубежом, и получают высокое признание от клиентов.

Д. Категория Wuxi Jack Flame Plasma CNC CNC Cutcection Cuttection Machine:

1 Руководство по выбору надлежащих моделей машины для резки плазмы с ЧПУ:

1) 3 ось модель применяется для разрезания небольших труб с простым процессом: просто нарезать и прямой скос, подходящий на максимум диаметр φ660 мм;

2) 5 оси модель является применяется для резки на средних и средних крупных трубах: длина разрезания и наклонное скос, подходящее на максимум Диаметр φ2000 мм;

3) 6 оси и 7 оси модель применяется для резки на трубках большого размера (диаметр и толщины трубки), подходящих на максимум диаметр φ3000 мм;

2 Модели: Основываясь на диаметре труб, стандартная модель машины для резки труб CNC падает на 4 диапазона, как указано в таблице ниже;

3 Для обрезания длины труб, Стандартный размер составляет 6 м, 9 м и 12 м. И мы можем разработать и производить нестандартный размер машины на основе потребностей клиентов.

E. Основные спецификации и оси управления ЧПУ нагрузки на трубную трубную машину Wuxi Gack Flasma Plasma CNC:

Для получения подробной информации, пожалуйста, проверьте каждую модель разделов продукта в машине серии CNC-CP:
