1. Зачем вам нужен комплект сварочного аппарата для двутавровых балок?

Что может сделать для клиента машина для сварки двутавровых балок с открытой структурой

A. Режим работы сварочного аппарата с двутавровой балкой на пиле:



1. Применяемая заготовка и технология сварки в портальном сварочном аппарате с двутавровой балкой:

1) T / I / H Луч представляют собой крупногабаритные тяжеловесные рабочие части из углеродистой стали:
а) Общий вес находится в диапазоне от 5 до 10 тонн, макс.20 тонн;
б) Фланец и стенка толщиной от 6 мм до 40 мм / 32 мм;
в) Эти широко используемые заготовки производятся на производственной линии IH Beam;

г) Двутавровая балка среднего и большого размера, изготовленная на сварочном аппарате Wuxi JACK IH Beam Gantry SAW: (Рисунок 1)

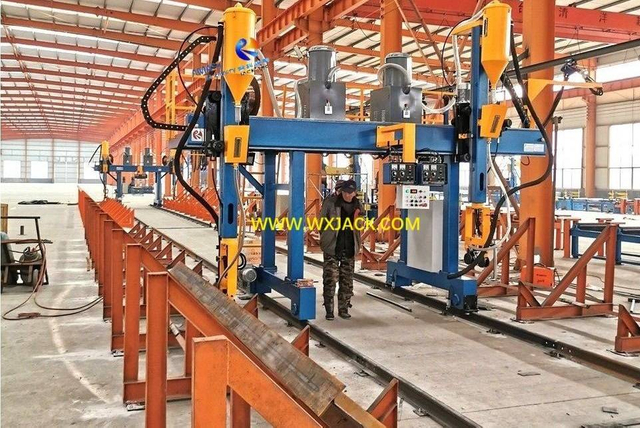

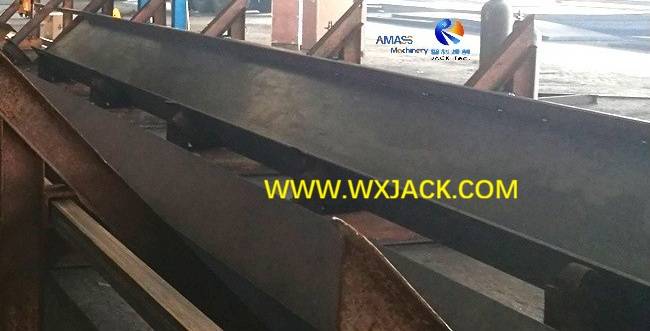

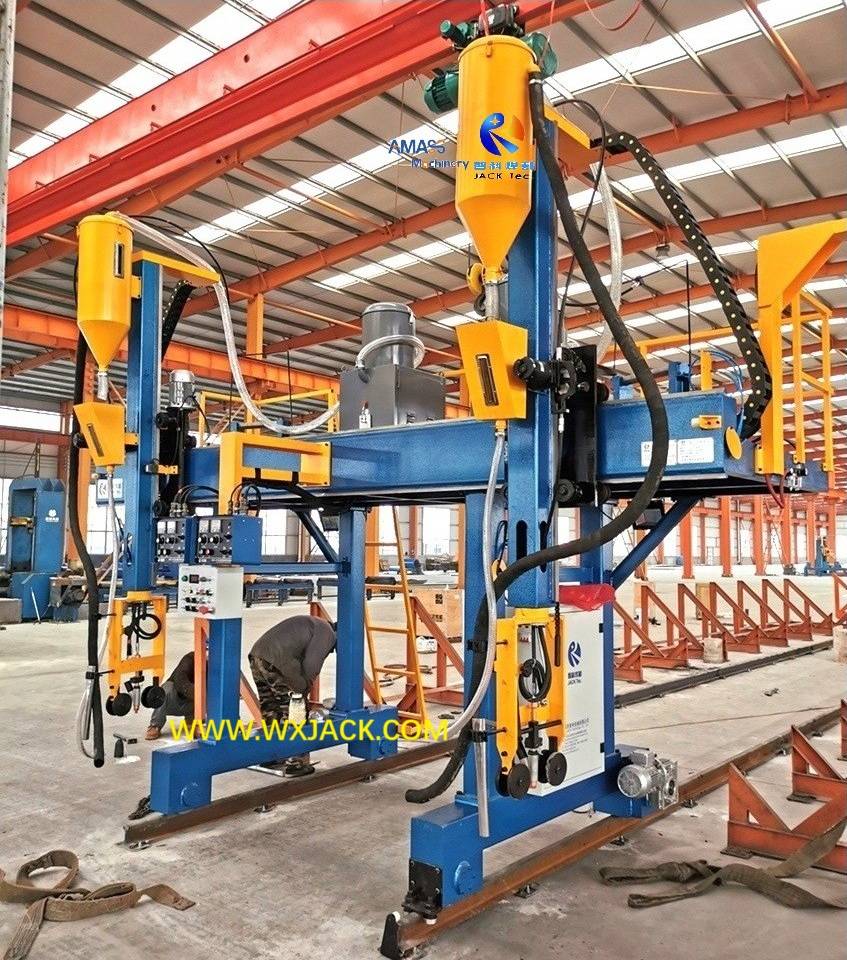

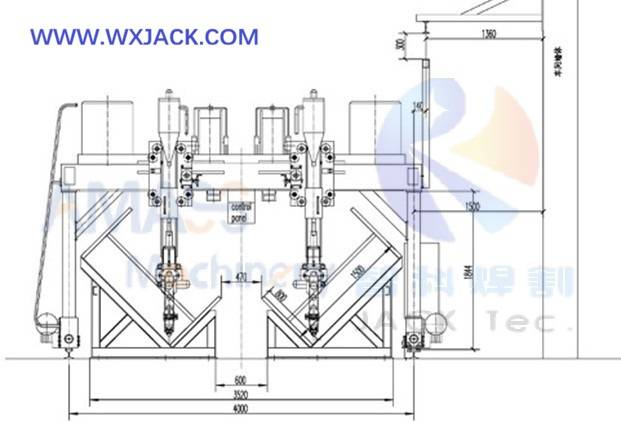

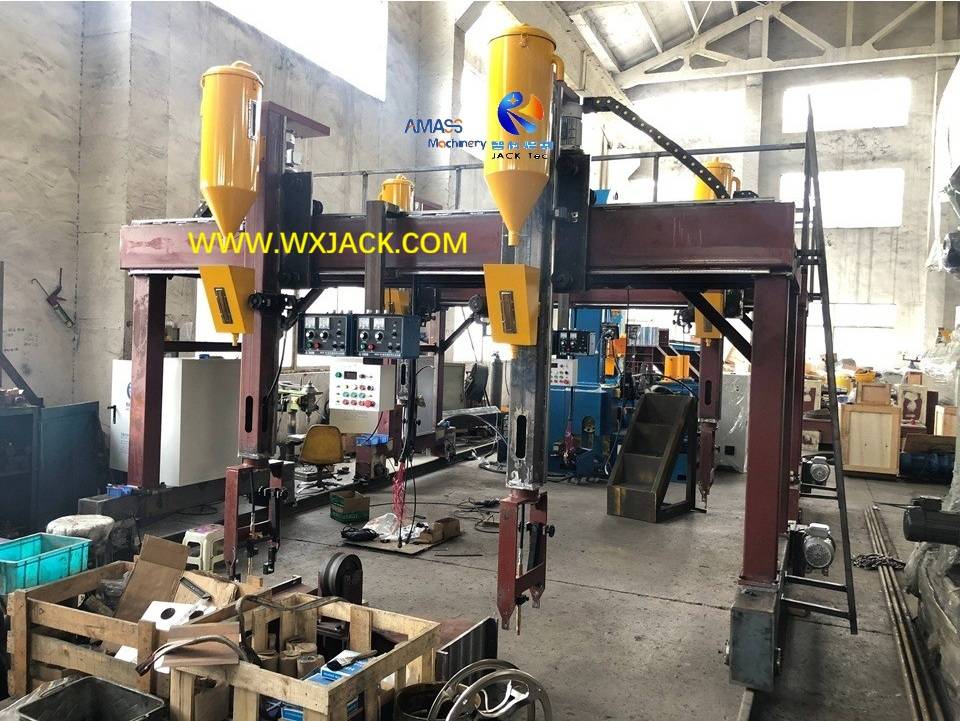

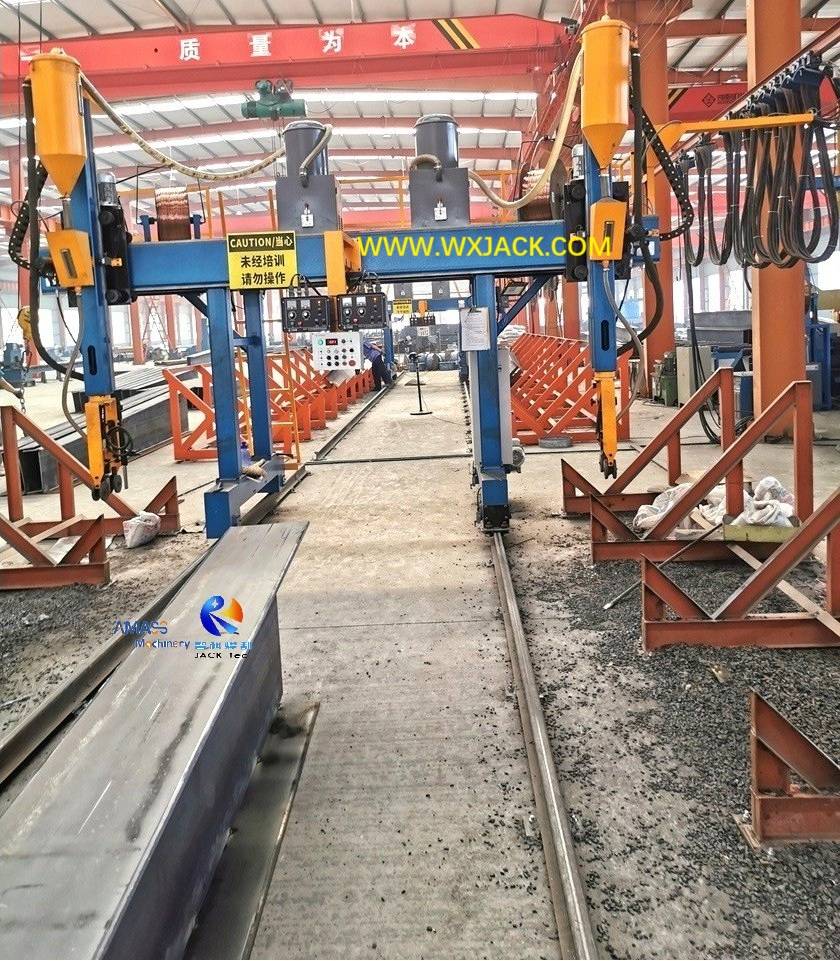

Рис. 1. Сварочный аппарат на пиле с двутавровым балочным порталом 14


2. Техника сварки на машине для сварки двутавровых балок:

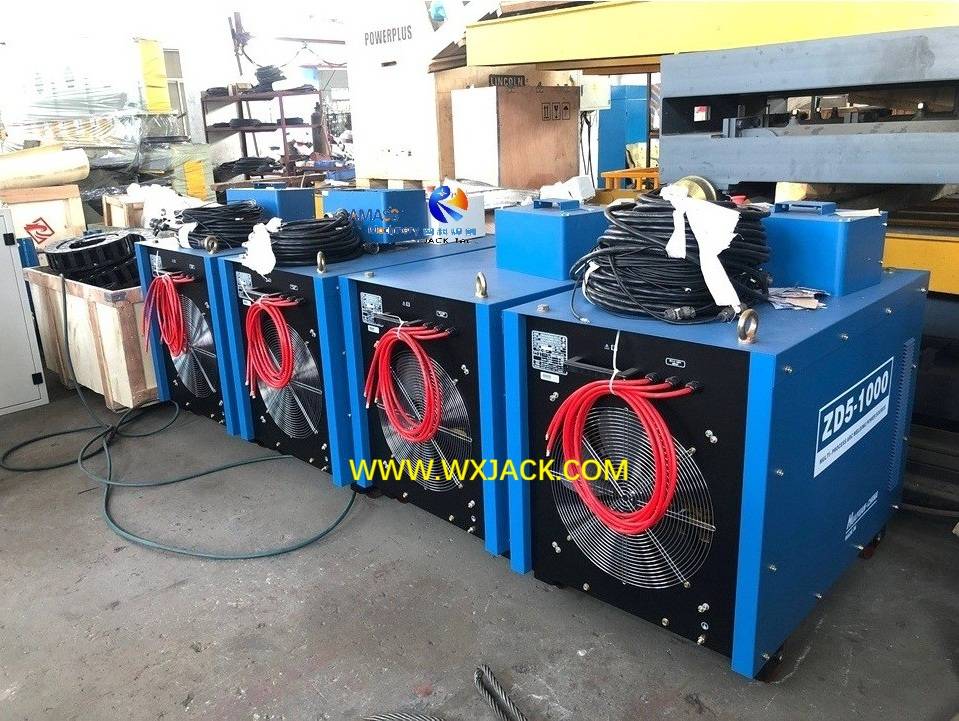

1) Чтобы прочно сварить T / I / H балку с достаточной прочностью, широко распространенный метод дуговой сварки под флюсом SAW выполняется в виде угловой сварки 45 °:

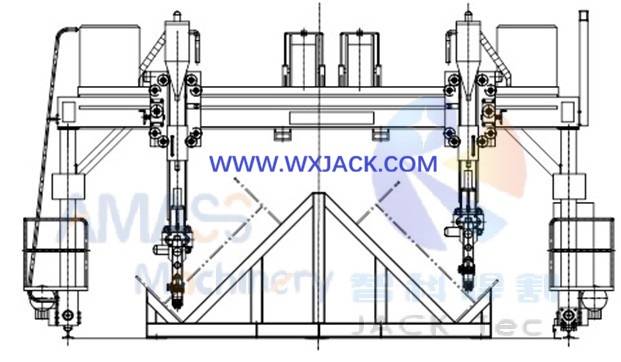

2) Угловая дуговая сварка под флюсом под углом 45° на портальном сварочном аппарате Wuxi JACK IH Beam: (Рис.2)

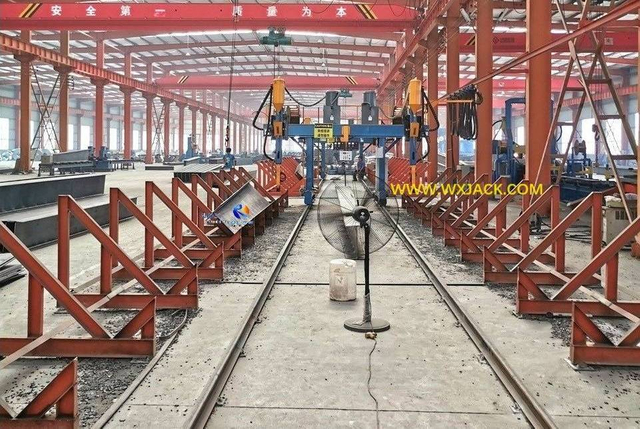

Рис. 2. Сварочный аппарат на пиле IH Beam Gantry




B. Преимущества и способ работы портального сварочного аппарата с двутавровой балкой:

1. Сплошной сварной шов, полученный от машины для сварки двутавровых балок:

1) Готовая сварная T / I / H балка имеет полное проплавление и широкую поверхность покрытия, что соответствует требованиям к строительству тяжелых стальных конструкций;

2) Сварочный шов на готовой двутавровой балке, доставленной с сварочного аппарата для двутавровой балки JACK Wuxi: (Рис.3)

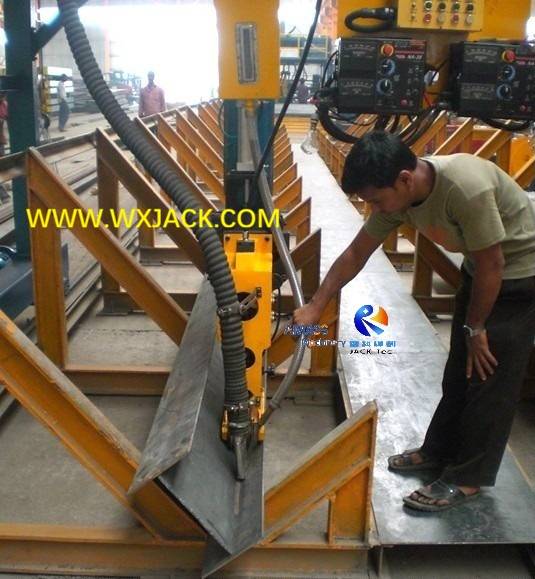

Рис. 3. Машина для сварки двутавровых балок 21.

2. Доступно несколько проходов: В зависимости от предусмотренной технологии сварки, по всей длине двутавровой балки может быть реализована сварка в два и более прохода путем перемещения портальной рамы портальной сварочной машины двутавровой балки несколько раз вперед и назад вдоль двутавровой балки;

3. Принцип работы сварочного аппарата с двутавровой балкой на пиле:

1) Положение двутавровой балки: Во время работы заготовка двутавровой балки неподвижно укладывается на удерживающую стойку;
2) способ сварки: Механическая портальная рама и установленные на ней 2 сварочные горелки перемещаются в двух направлениях вдоль двутавровой балки и одновременно выполняют сварку под флюсом;

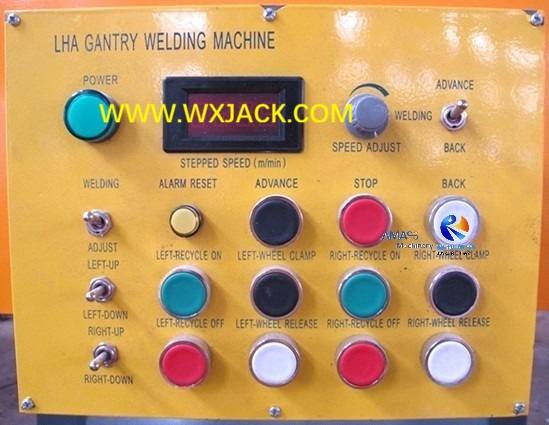

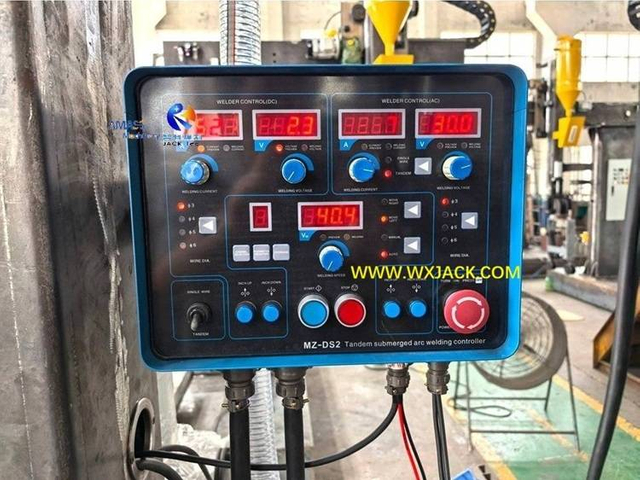

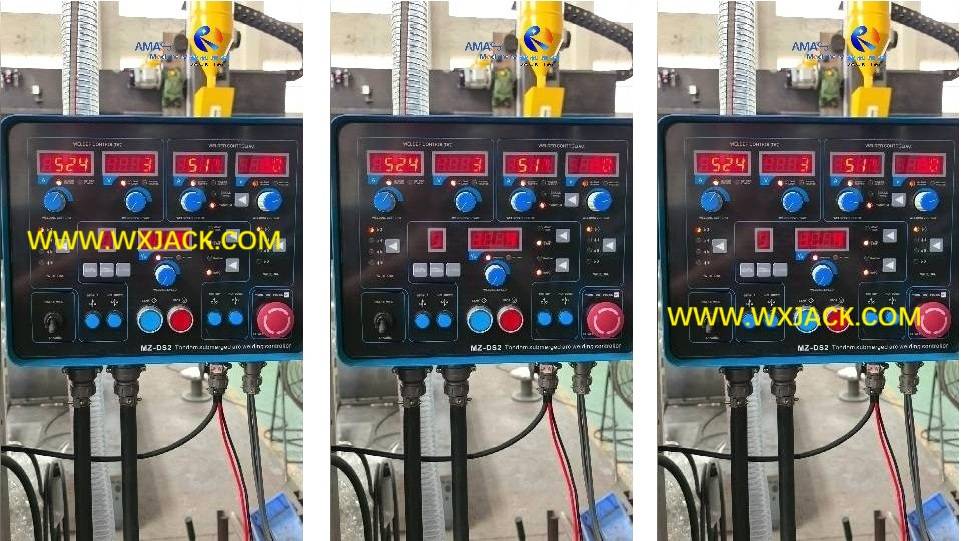

3) Управление скоростью сварки: Скорость движения портала также является скоростью сварки машины для сварки двутавровых балок, которая регулируется инвертором переменного тока и отображается в реальном времени на цифровом индикаторе панели управления;

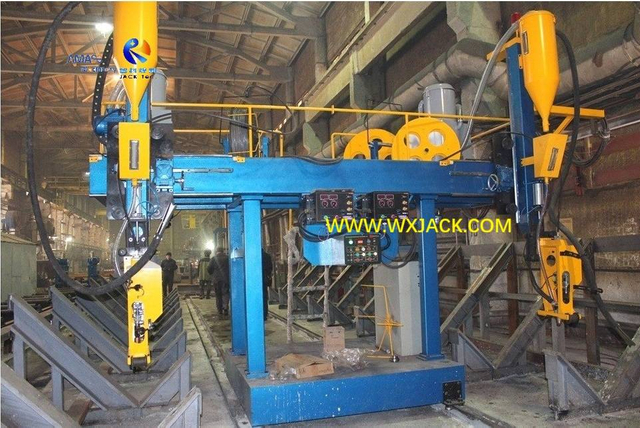

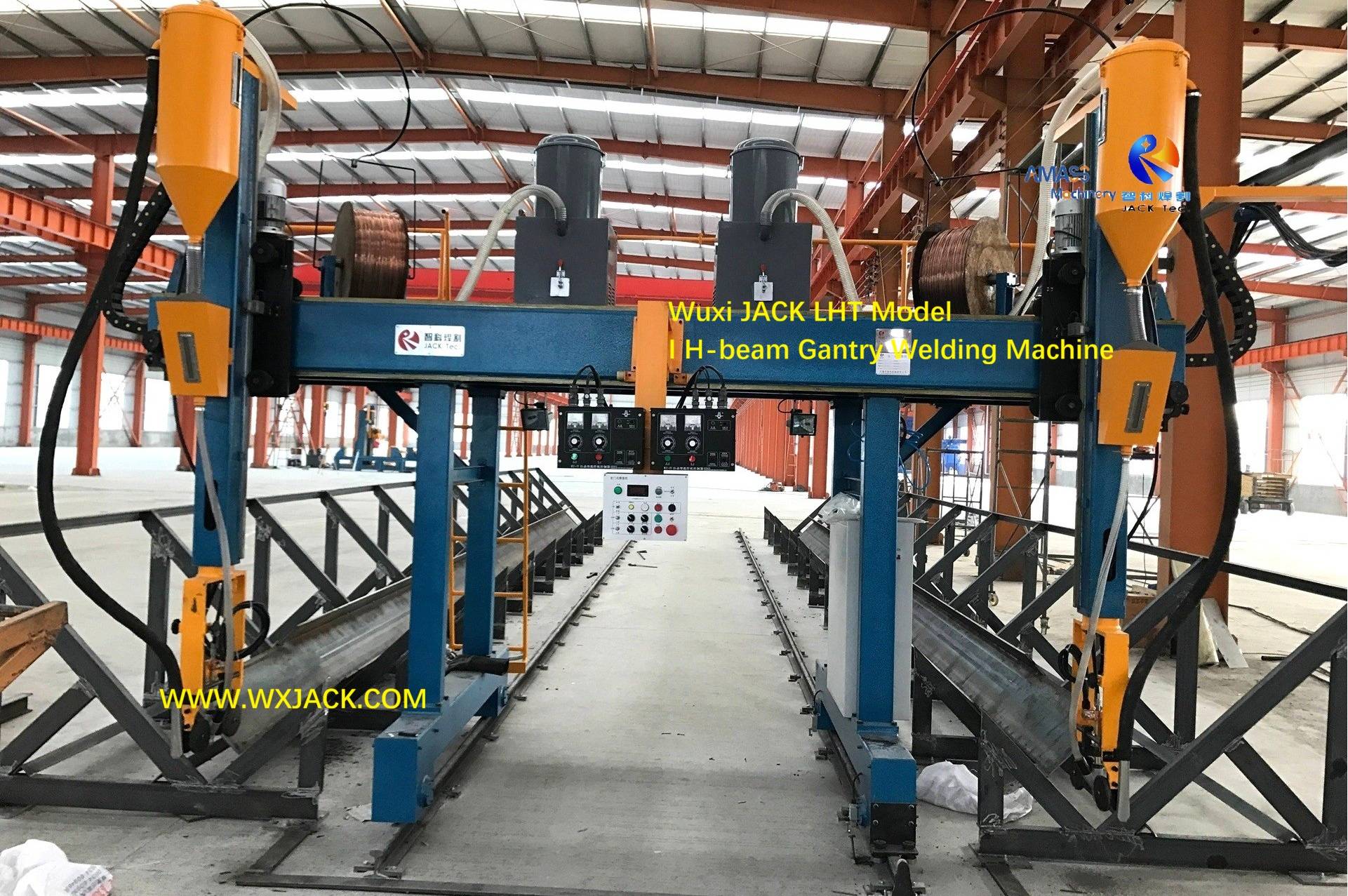

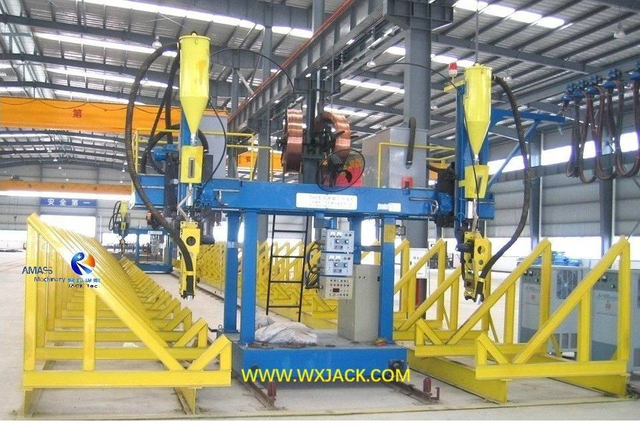

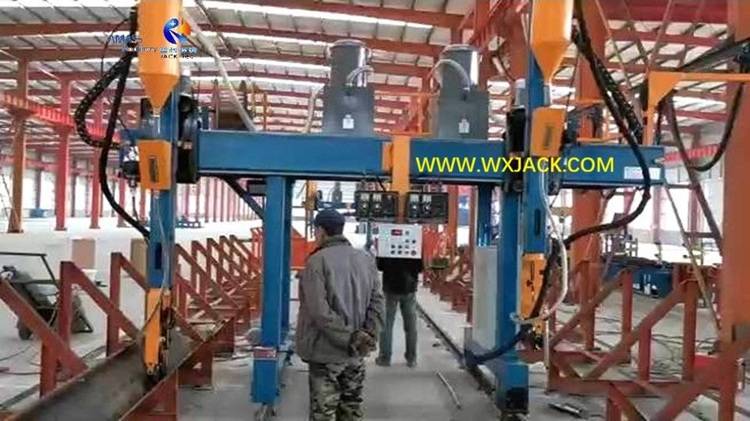

4) Рабочая площадка сварочного аппарата Wuxi JACK IH Beam Gantry: (Рис.4)

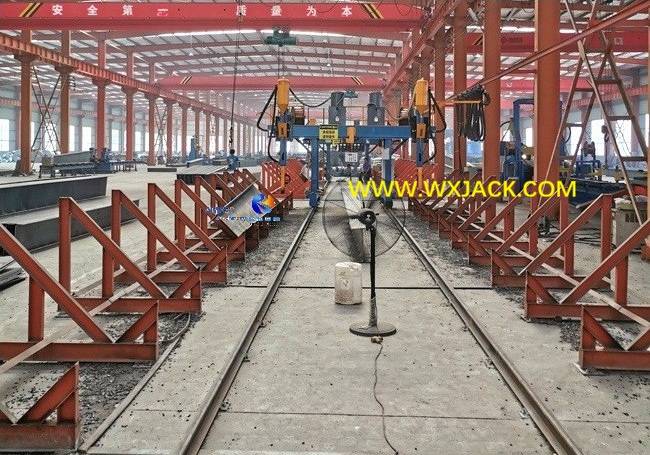

Рис. 4. Сварочный аппарат на пиле с двутавровым балочным порталом 13



C. Техническая сводка по сварочному аппарату для сварки под флюсом с двутавровой балкой открытой конструкции:

1. Технология сварки упомянутое выше одинаково для всех конструкций машины для сварки двутавровых балок;

2. Изменение механического корпуса машины для сварки двутавровых балок:

Происходит с сайта приложения:
1) Автоматическая или полуавтоматическая линия по производству двутавровых балок;
2) Макс.размер заготовки: H Высота стенки балки;
3) Плановое расположение оператора во время работы машины для сварки двутавровых балок;

3. Три типа механической конструкции машины для сварки двутавровых балок:

1) Тележка для колонн модели LHC IH Beam Welding Machine;
2) LHT T-образная рама --- Введение на этой странице,
3) Сварочный аппарат на пиле IH с балочным порталом серии LHA;
4. Для быстрого понимания сильных сторон техники этого основного оборудования линии по производству двутавровых балок, пожалуйста, проверьте тематическую страницу 'Направляющие сварочного аппарата Wuxi JACK IH'.

Wuxi JACK Gantry Frame и Open Structure IH Beam Gantry Сварочный аппарат SAW

Техническое превосходство сварочного аппарата Wuxi JACK IH Beam Gantry SAW

Важность устройства отслеживания сварочных швов под флюсом для производительности машины для сварки двутавровых балок:



1. Индикатор сварочного шва играет ключевую роль в определении качества сварки машины для сварки двутавровых балок:

Особенно это проявляется в формировании сварочного шва на рабочих деталях:
1) Что происходит без Seam Tracker? Предположим, что во время дуговой сварки под флюсом на портальном сварочном аппарате IH Beam Beam сварочная горелка отклоняется от своего надлежащего целевого положения и не может устойчиво удерживать правильное положение;
2) Затем выполненный сварочный шов вырастет криво с непостоянной высотой шва и закроет лицо;
3) Это не только ухудшает внешний вид готового сварного шва, но, что более серьезно, ухудшает качество сварки, получаемой на машине для сварки двутавровых балок;

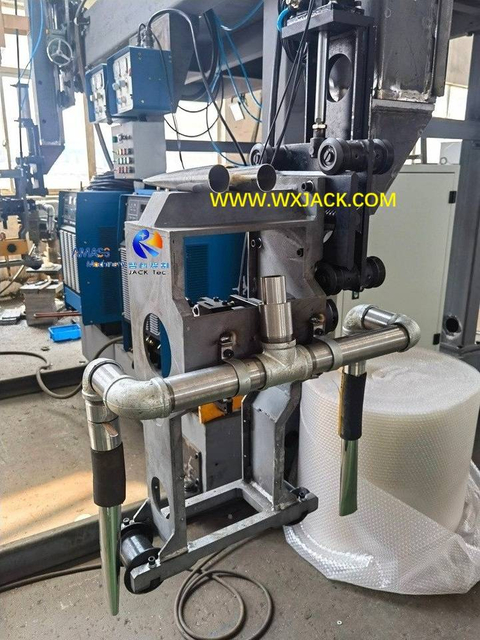

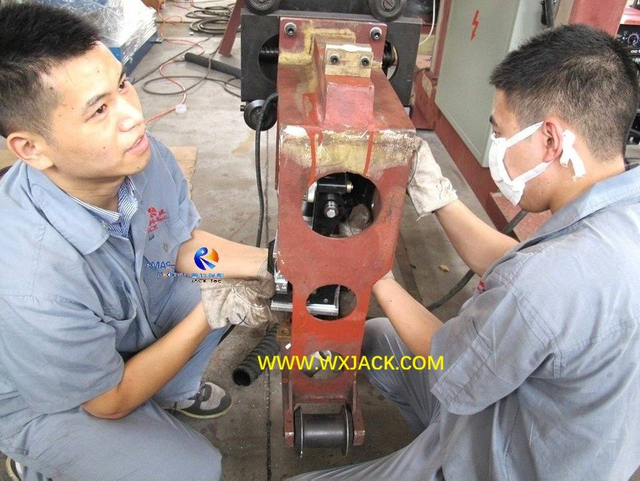

2. Гениальный дизайн и тонкое мастерство устройства отслеживания сварочного шва в сварочном аппарате Wuxi JACK IH Beam Gantry SAW:

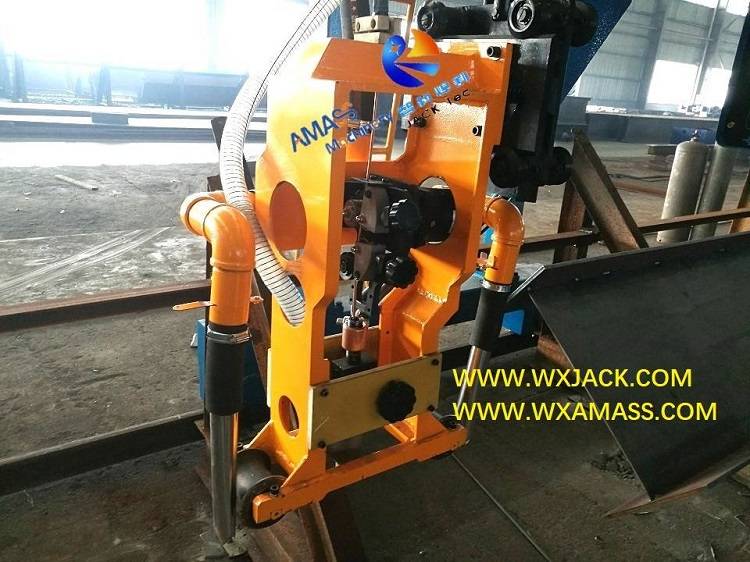

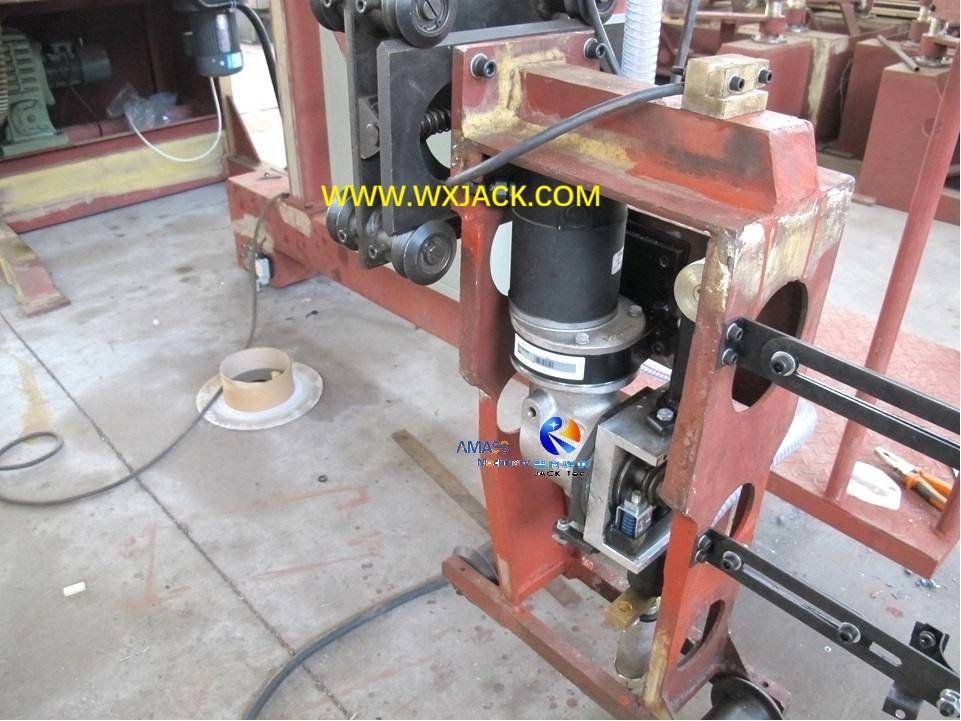

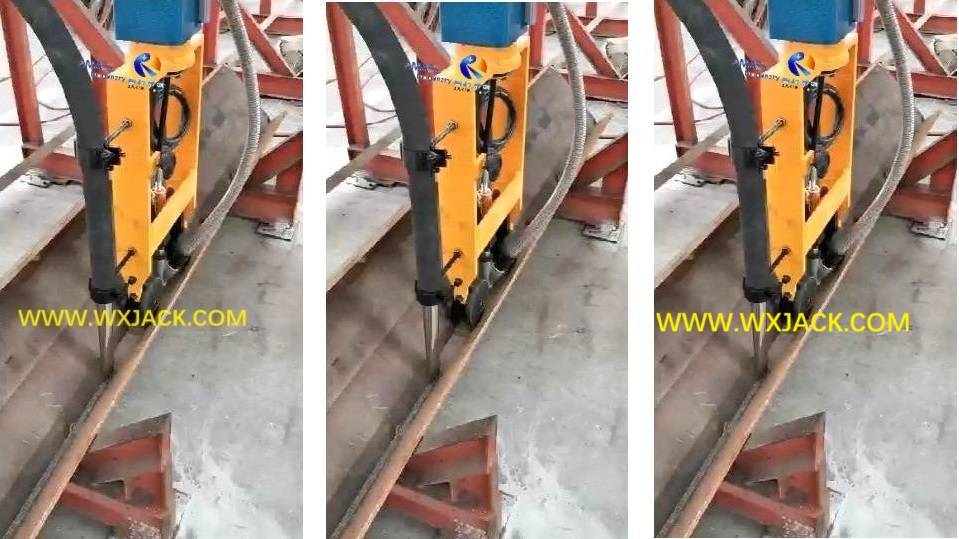

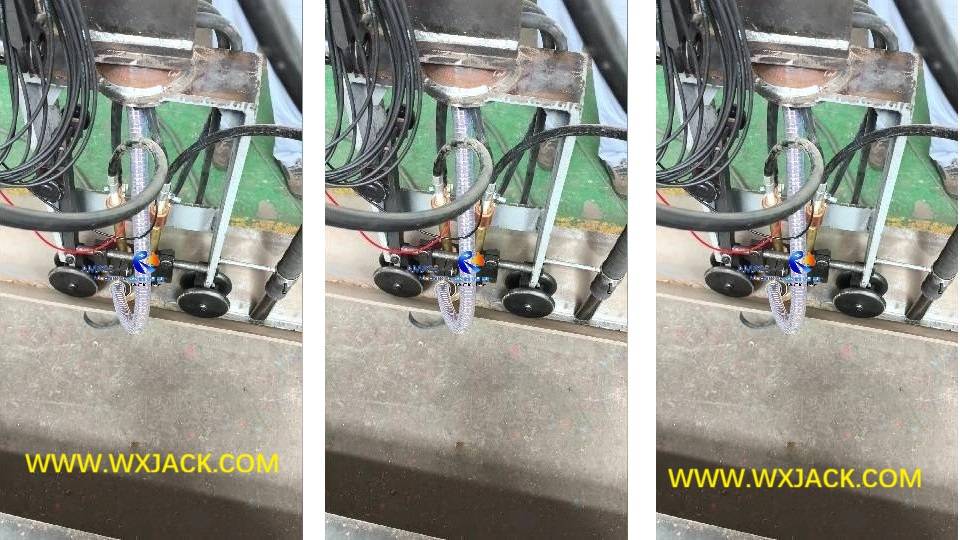

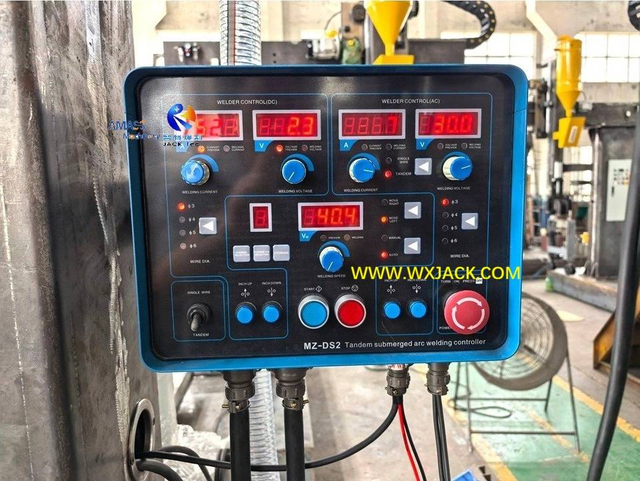

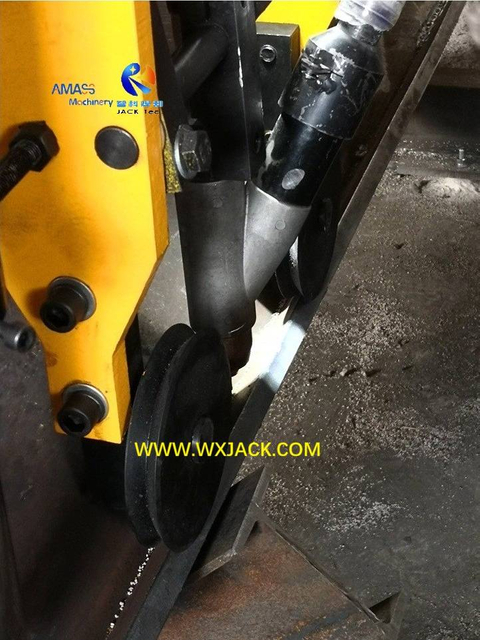

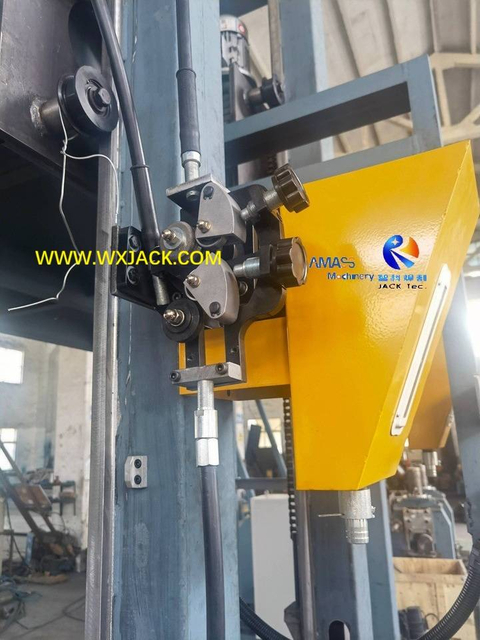

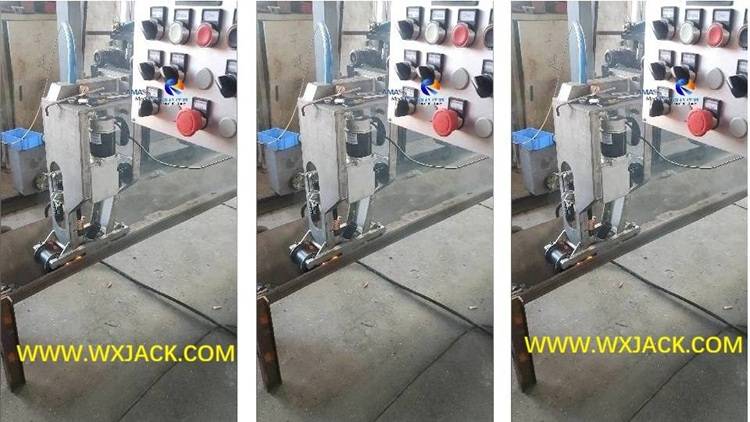

1) Как видно из приведенных выше фотографий, Wuxi JACK обладает гениальным дизайном, настоящим талантом и материалом для устройства отслеживания сварочных швов, оснащенного нашим сварочным аппаратом с балочным порталом IH;
2) Возможности: Трассировщик шва имеет возможность точного пространственного трехмерного отслеживания во время работы сварочного аппарата IH Beam Gantry SAW;

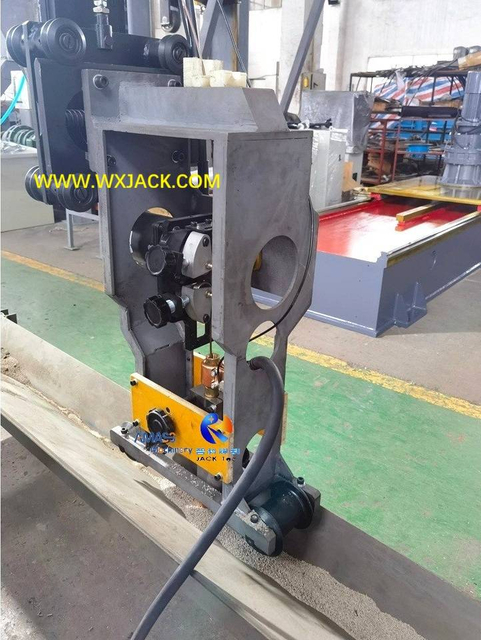

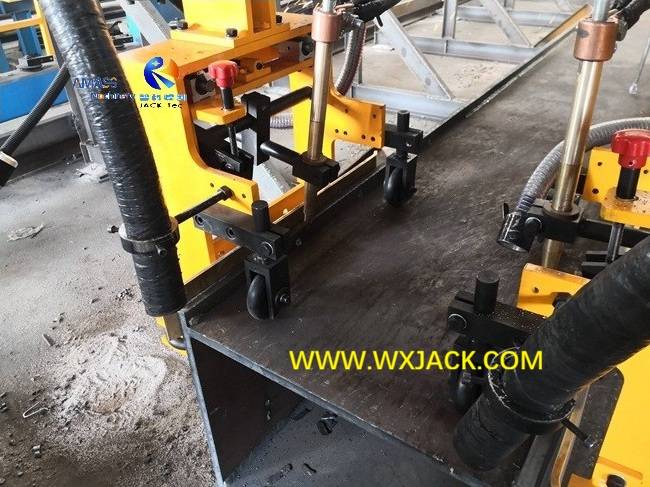

3) Элементы отслеживания: Имеются наклонные ролики для отслеживания как в горизонтальном, так и в вертикальном направлении, которые динамически плотно соприкасаются с поверхностью горизонтального сварного шва и вертикальной монтажной тележки в процессе SAW в портальном сварочном аппарате с двутавровой балкой;
4) Принцип работы: Во время SAW, реализованного в сварочном аппарате IH Beam Beam Gantry, движение трассировщика шва вверх и вниз работает в плавающем стиле, а горизонтальное движение осуществляется с помощью пневматических клапанов.Это дает гибкий и наиболее удобный контроль над сварочным швом во всех направлениях;



3. Принцип работы устройства отслеживания сварочного шва в сварочном аппарате Wuxi JACK IH Beam Gantry SAW:

1) Полностью автоматический: Блок отслеживания сварных швов работает в портальном сварочном аппарате IH Beam Beam в автоматическом режиме;
2) Компактный дизайн: Как показано на фотографиях выше, трубки для подачи сварочного флюса под флюсом интегрированы в блок отслеживания сварочного шва, что обеспечивает компактную конструкцию и размеры всей сварочной группы в портальном сварочном аппарате Wuxi JACK IH;

3) Превосходное качество готового сварного шва под флюсом, выполненного сварочным аппаратом Wuxi JACK IH Beam Gantry SAW Welding Machine (Рис.4)

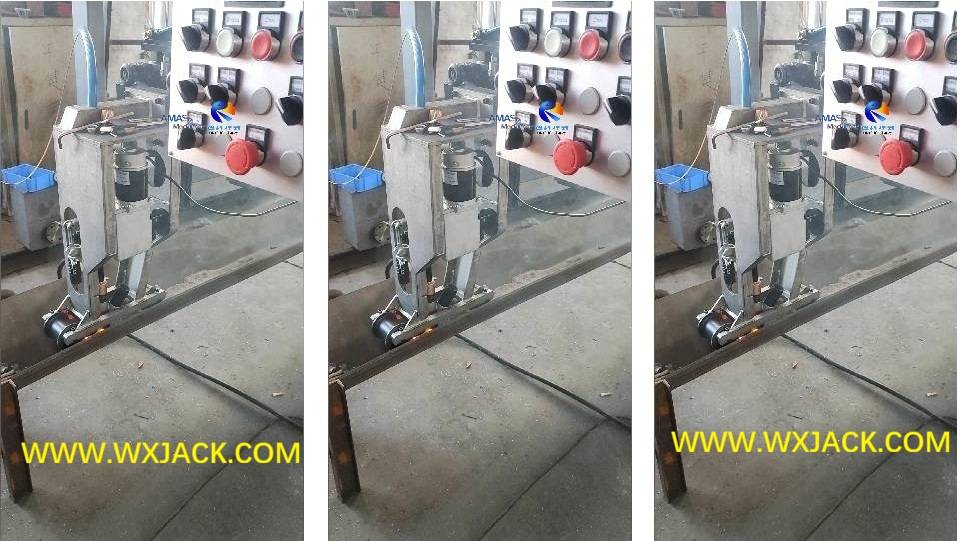

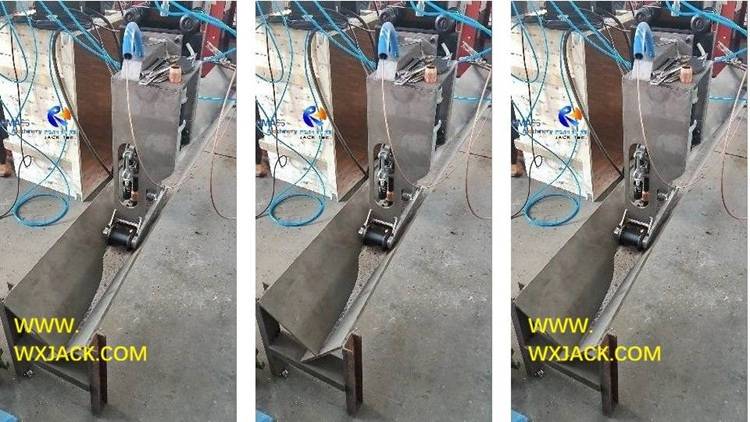

С дополнительным блоком трассировщика сварочного шва:
Рис. 4. Портальный сварочный аппарат для двутавровых балок 18
1 I H Beam Gantry Welding Machine 5
2 I H Beam Gantry SAW Welding Machine 10
3 I H Beam Welding Machine 23
4 I H Beam Gantry SAW Welding Machine 25
5 I H Beam Welding Machine 158
6 I H Beam Gantry SAW Welding Machine 7
7 I H Beam SAW Welding Machine 9
8- H Beam Welding Machine 微信图片_20210628161513

Характеристика, применяемая заготовка и применение сварочного аппарата с открытой конструкцией IH Beam Gantry SAW

1. Механические конструктивные особенности и применимые рабочие части портального сварочного аппарата с двутавровой балкой открытой конструкции:

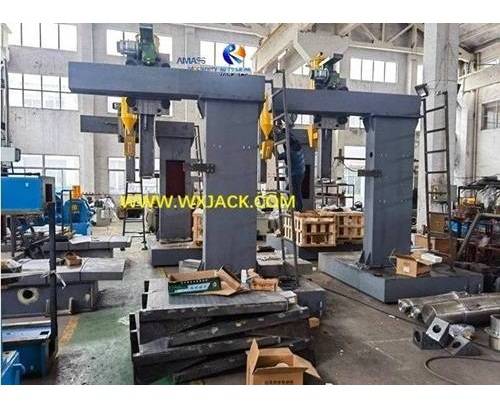

1) Эскиз конструкции машины для сварки двутавровых балок моделей LHC и LHT: (Рис.1,2)

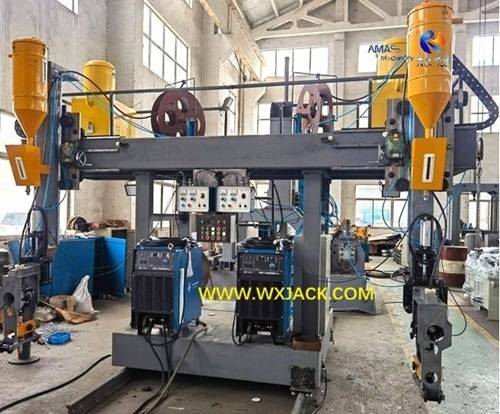

Рис. 1. Машина для сварки двутавровых балок LHC 2. Рис. 2. Сварочный аппарат с портальной балкой IH LHT.
2) Общая точка: Открытая рама: Судя по приведенному выше эскизу конструкции стрелы колонны LHC и сварочного аппарата с двутавровой балкой LHT T-образной рамы, эти две модели сварочного аппарата с двутавровой балкой имеют главную раму с открытой конструкцией;
3) Одна модель подходит для двутавровой балки всех размеров: По этой причине T/I/H балка любого размера, от минимальной высоты стенки 200 мм до максимальной высоты стенки 2000 мм, может быть сварена под флюсом на одной и той же модели LHC или LHT IH Beam Gantry SAW Welding Machine;

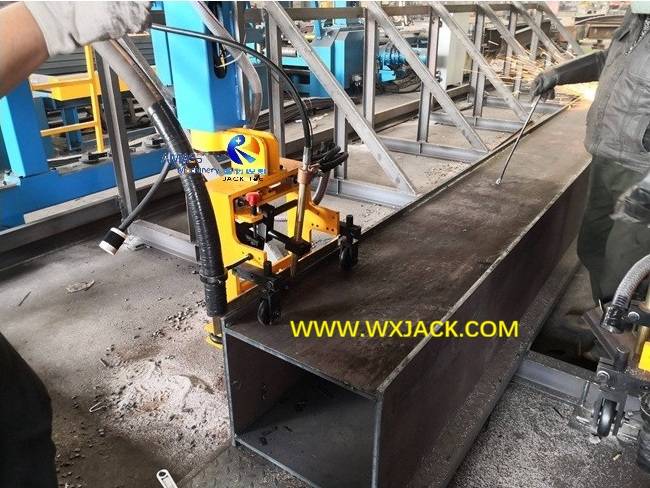

4) Также доступно для сварки коробчатой ​​балки: Снимите платформу в нижней части Т-образной рамы, как показано на фотографиях ниже. Портальный сварочный аппарат с Т-образной рамой LHT модели IH также может использоваться для сварки балки BOX.Для этого применения балка BOX должна быть размещена внизу посередине внутри Т-образной рамы;

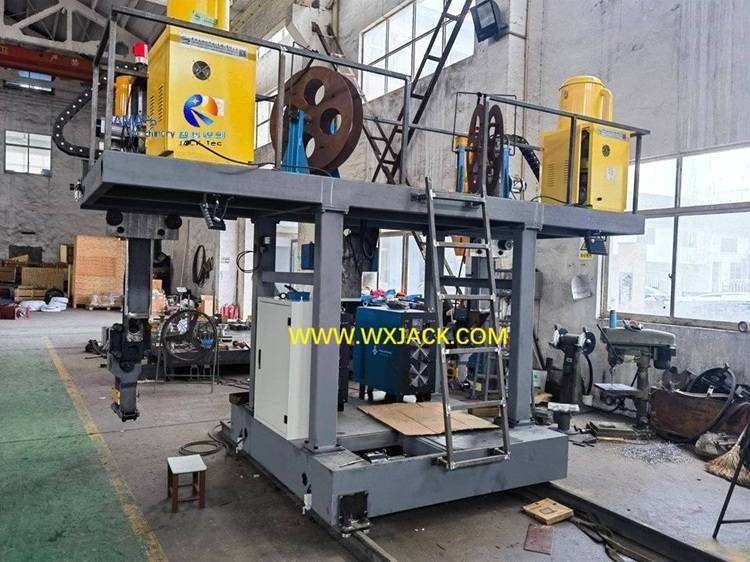

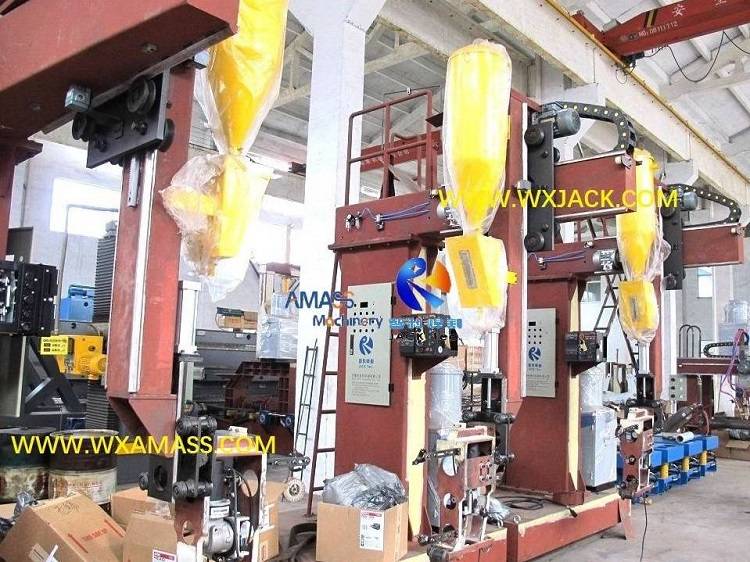

5) 2 типа сварочных аппаратов LHT IH Beam Gantry SAW: (Рис.3,4,5)

Только для сварки Т/Д/Д балки Также доступны для сварки BOX Beam

2. Применение сварочного аппарата с открытой конструкцией IH Beam Gantry SAW:

1) Машина для сварки балок IH с тележкой для колонн LHC в основном используется в автоматической линии по производству двутавровых балок для тяжелого режима работы.Один комплект LHC выполняет один сварной шов под флюсом на двутавровой балке заготовки;
2) Портальный сварочный аппарат для двутавровой балки LHT с Т-образной рамой применяется в полуавтоматической линии по производству двутавровых балок, выполняя SAW на двух частях двутавровой балки одновременно, в течение одной операции;Его также можно применять в линии по производству балок BOX.

Рабочее видео сварочного аппарата Wuxi JACK IH Beam Gantry SAW:

Модель Wuxi JACK LHT IH Beam Gantry SAW Сварочный аппарат имеет Угловая сварка под углом 45° на малой двутавровой балке, который уложен на опорные стойки

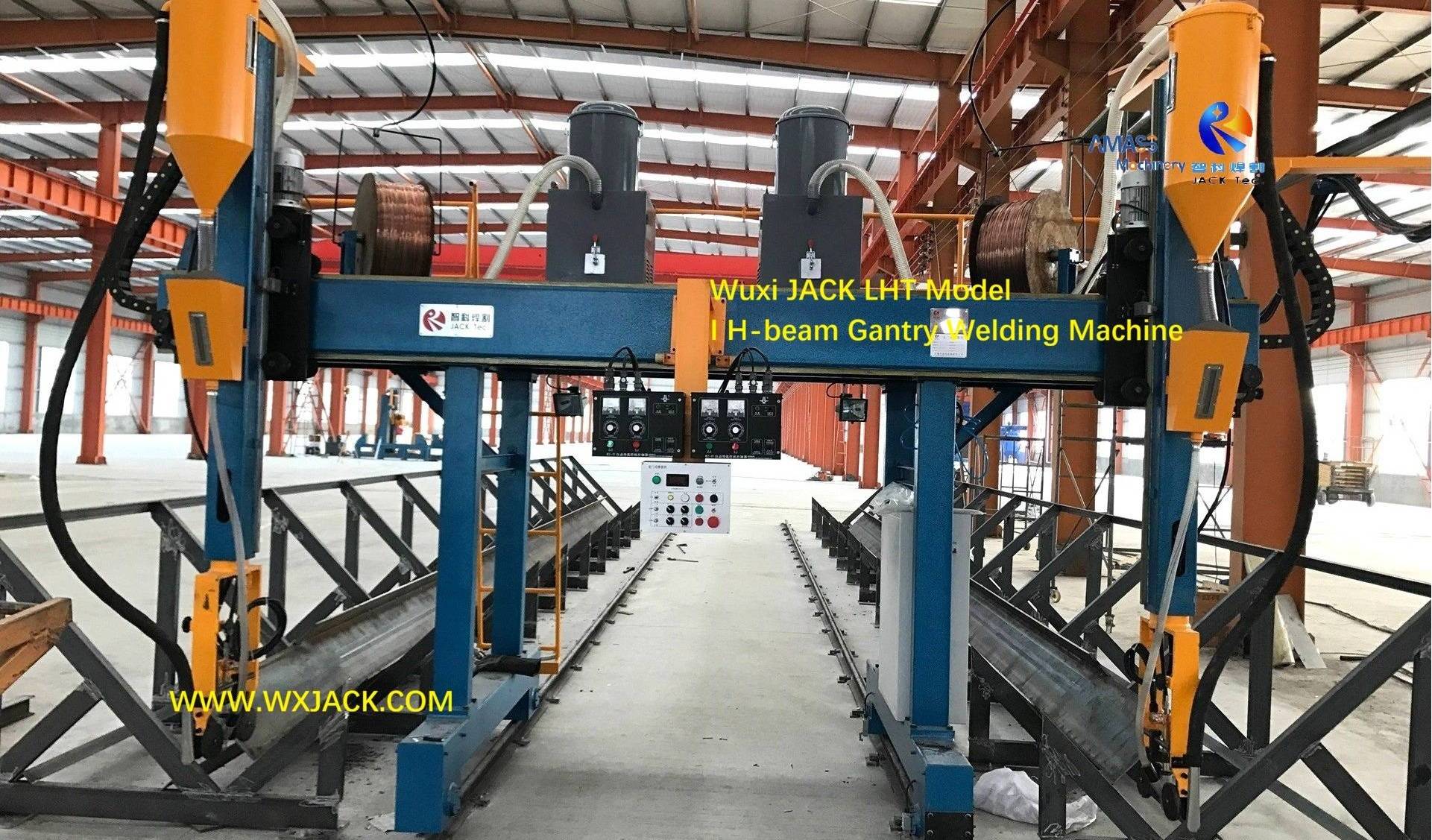

Мгновенный вид на сварочный аппарат Wuxi JACK LHT с Т-образной рамой IH Beam Gantry SAW, который установлены и эксплуатируются в мастерской заказчика

Wuxi JACK LHT модель IH Балочный портальный сварочный аппарат выполняет SAW (дуговую сварку под флюсом) на двутавровой балке и готовую сварку двутавровой балки

Технический взгляд на две модели сварочной машины SAW с двутавровой балкой открытой конструкции

Панель навигации на странице 'Сварочный аппарат для двутавровых балок с открытой конструкцией'

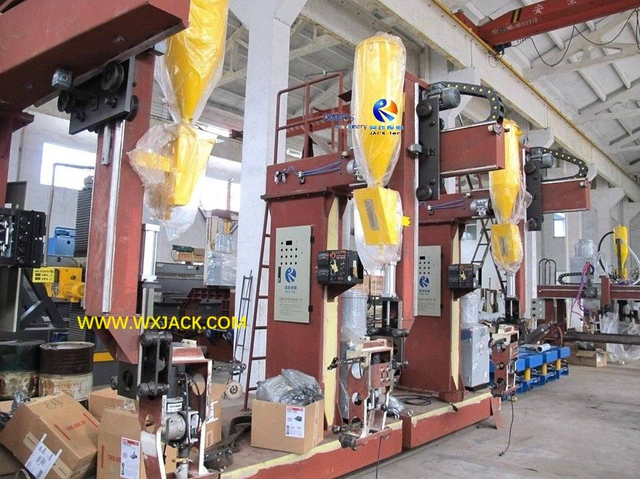

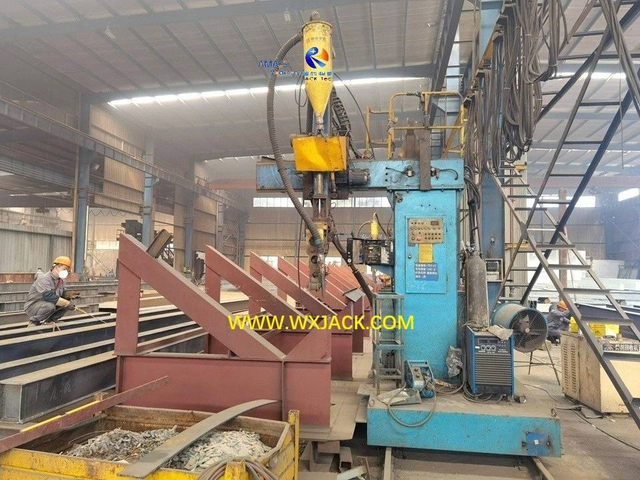

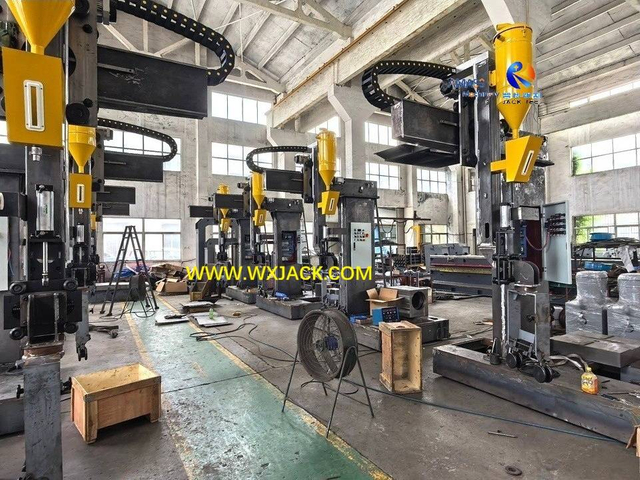

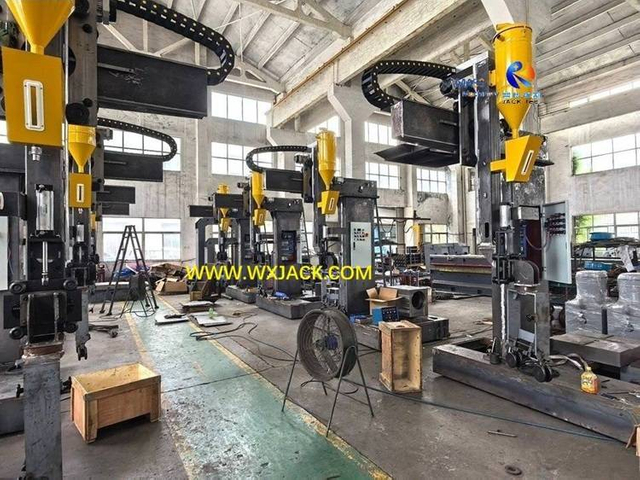

1. Машина для сварки двутавровых балок тележки колонны LHC:

Подробнее >>

1. Применение машины для сварки двутавровых балок LHC Column Boom:

1) Использование сайта: LHC - это специализированный сварочный аппарат для двутавровых балок, специально применяемый в полностью автоматической линии по производству двутавровых балок;

2) Одна модель подходит для всех: Так же, как и LHT, существует только одна модель машины для сварки двутавровых балок LHC: на этой машине для сварки двутавровых балок с открытой механической конструкцией можно сваривать двутавровые балки любой высоты.


2. 4 уникальных преимущества машины для сварки двутавровых балок с открытой конструкцией тележки колонны LHC:

По сравнению со сварочным аппаратом LHA с закрытой рамой и LHT T-образной рамой IH Beam Beam Gantry SAW сварочным аппаратом:

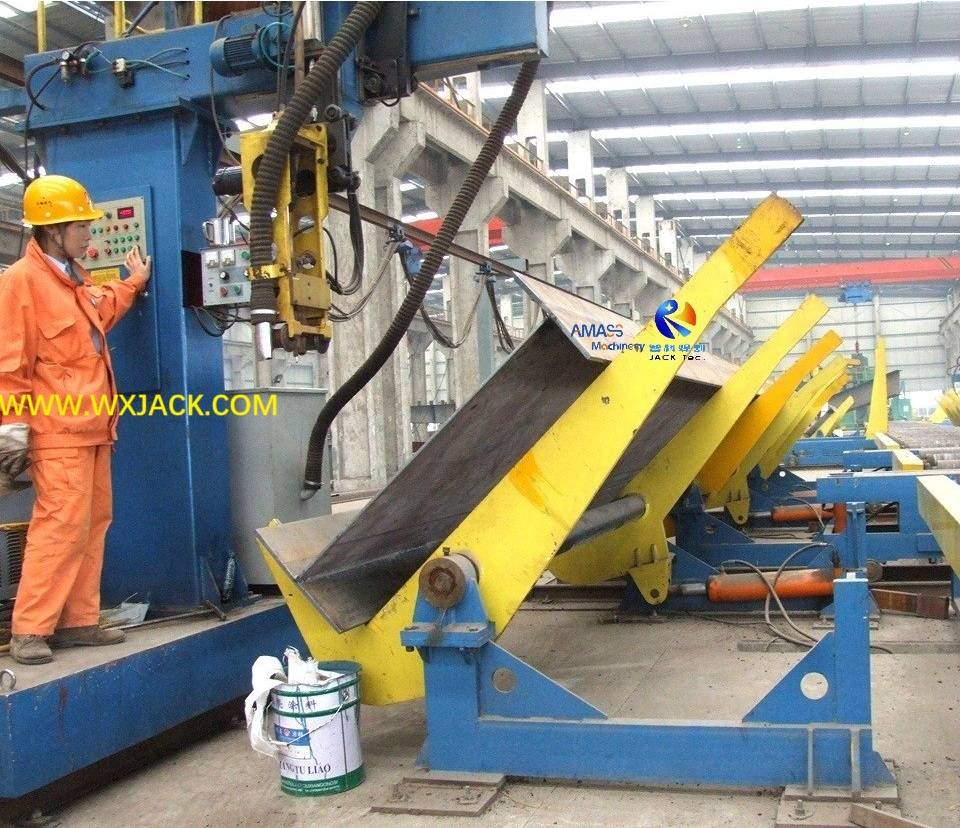

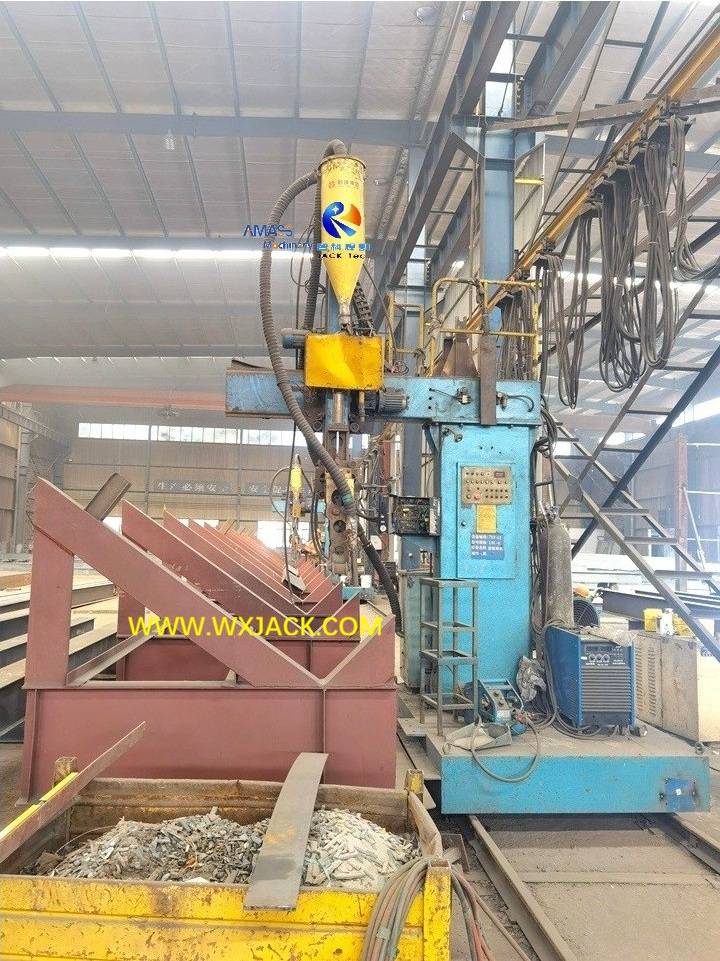

1) Стойки для заготовок не требуются для машины для сварки двутавровых балок LHC.Вместо этого тавровые/двутавровые/двутавровые балки помещаются на переворачивающуюся под углом 60° стойку производственной линии двутавровых балок, как видно из фотографии слева;
2) Только 1 сварочная горелка SAW установлен в одном комплекте машины для сварки балок LHC IH.Таким образом, в любой момент в LHC можно сварить только кусок двутавровой балки;

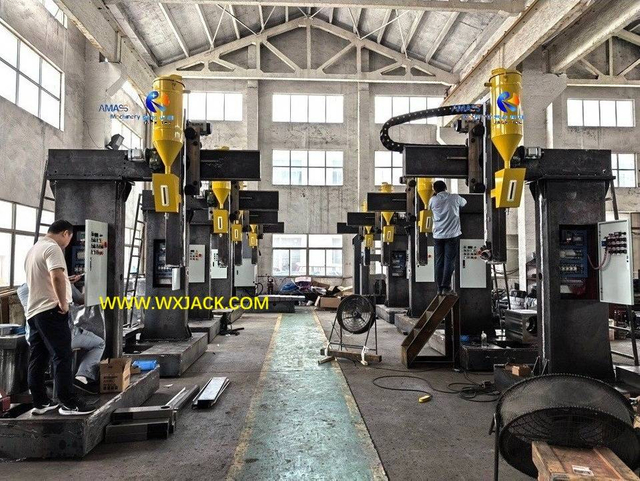

3) 4 комплекта в группе: Установка машины для сварки двутавровых балок LHC в автоматической линии по производству двутавровых балок включает в себя 4 комплекта LHC, работающих как группа.Это для завершения изготовления сварных швов двутавровой балки 4 с однократным прохождением через производственную линию двутавровой балки без поворота;
4) Обработка материалов Машина для сварки балок IH модели LHC безопасна и экономит труд: переворачивание и транспортировка заготовки осуществляется с помощью переворачивающейся стойки на 60° и стального конвейера.



3. Технические параметры машины для сварки двутавровых балок с открытой конструкцией колонны LHC:

Рабочее место оператора Встаньте на передвижную тележку

Диапазон высоты стенки двутавровой балки

200 ~ 2000 мм

Диапазон толщины стенки двутавровой балки

6 ~ 32 мм

Диапазон ширины полки двутавровой балки

200 ~ 800 мм

Диапазон толщины полки двутавровой балки

6 ~ 40 мм

Длина двутавровой балки

4000 ~ 15000 мм

H Луч Макс.Масса 20 тонн
Положение сварки двутавровой балки Угловая сварка под углом 45°
Скорость сварки двутавровой балки 240 ~ 2400 мм/мин.
Количество сварочных аппаратов для двутавровых балок LHC в линии по производству двутавровых балок 4 комплекта/линия
Количество сварочных горелок SAW в
Машина для сварки двутавровых балок LHC
1 шт./компл.
Оборудование для обработки двутавровых балок Опрокидывающаяся стойка на 60°

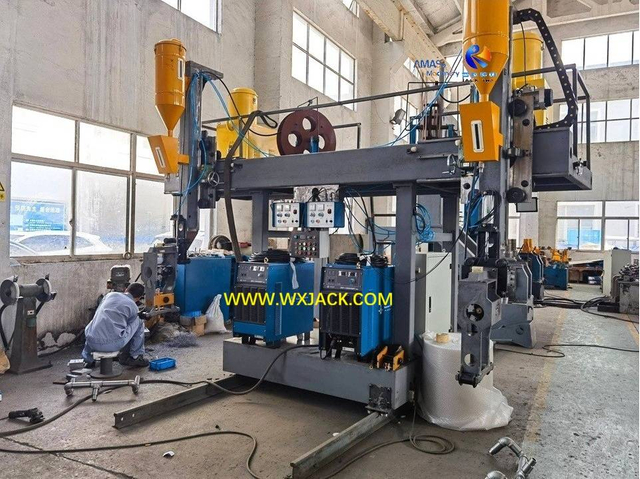

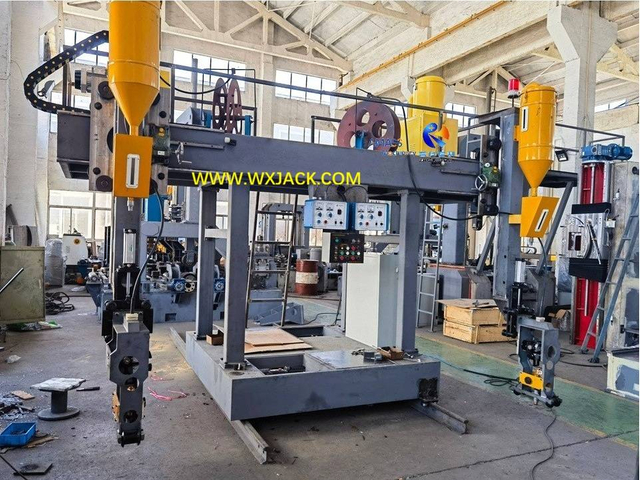

2. Портальный сварочный аппарат с двутавровой балкой LHT T-образной рамы:

Подробнее >>

1. Технические характеристики сварочного аппарата LHT с открытой Т-образной конструкцией IH Beam Beam SAW:

LHT является промежуточным оборудованием между стрелой колонны LHC и портальным сварочным аппаратом LHA с двутавровой балкой, общие точки с LHC и LHA:
1) Механический основной корпус Машина для сварки балок LHT IH имеет Т-образную конструкцию.2 части двутавровых балок укладываются на внешние стороны Т-образной рамы во время SAW.Итак, он имеет открытую структуру;
2) Количество сварочной горелки: В один комплект портального сварочного аппарата LHT IH входят 2 сварочные горелки.Таким образом, на машине LHT можно одновременно сваривать 2 тавровых/двутавровых/двутавровых балки;
3) Сайт приложения: Сварочный аппарат LHT IH Beam Gantry SAW работает на полуавтоматической линии по производству двутавровых балок;
4) Погрузочно-разгрузочные работы в LHT, в том числе опрокидывание и транспортировка заготовок, также трудоемки, что требует особого внимания для безопасности оператора и защиты заготовки;
5) Одна модель для всех размеров заготовок: Портальный сварочный аппарат LHT IH имеет открытый механический основной корпус Т-образной рамы, без ограничений по размеру заготовки.



2. Уникальность сварочного аппарата LHT IH Beam Gantry SAW:

1) Одна машина с тройным использованием: Благодаря механической конструкции Т-образной рамы, применимые заготовки для машины для сварки двутавровых балок LHT не ограничиваются Т-образной / двутавровой / двутавровой балкой;
2) КОРОБКА / поперечные балки также доступны для изготовления в LHT.



3. Технические параметры сварочного аппарата с портальной балкой LHT T Frame IH на пиле:

Высота стенки двутавровой балки 200 ~ 2000 мм

Толщина стенки двутавровой балки

6 ~ 32 мм

Ширина полки двутавровой балки

200 ~ 800 мм

Толщина полки двутавровой балки

6 ~ 40 мм

Длина двутавровой балки

4000 ~ 15000 мм

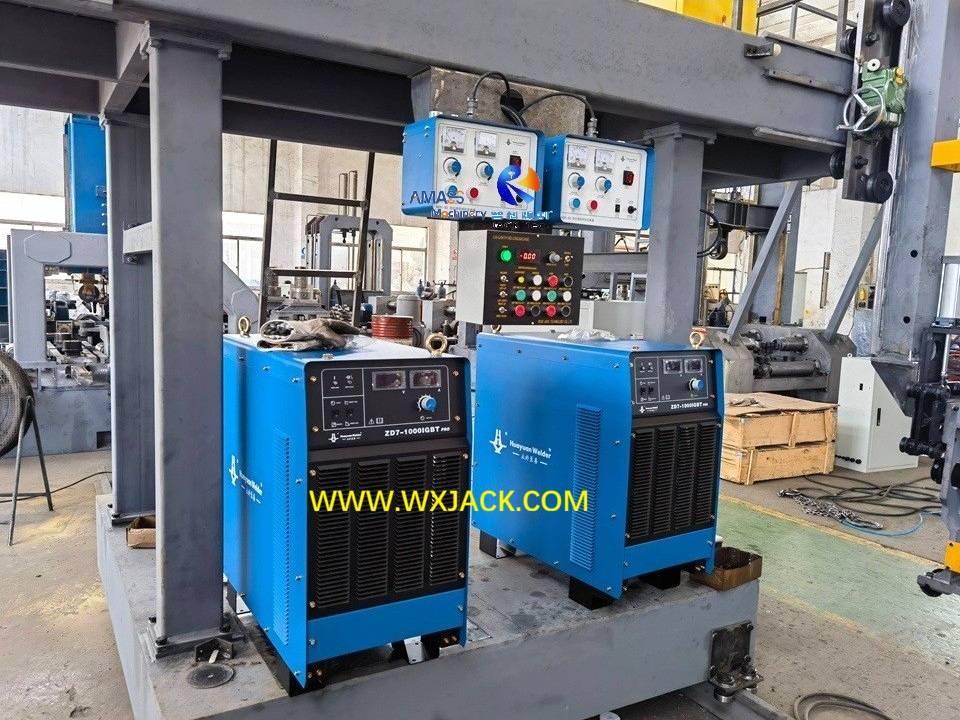

Режим дуговой сварки под флюсом Одиночная дуга или двойная дуга
Количество сварочных горелок SAW в
1 комплект сварочного аппарата для портальной балки LHT T Frame IH
2 шт./компл.
Скорость сварки H Beam SAW 240 ~ 2400 мм/мин.
Скорость холостого хода основной Т-образной рамы 3200 мм/мин.

Область применения и сопутствующее оборудование машины для сварки двутавровых балок:

1. Область применения сварочного аппарата с открытой рамой IH Beam Gantry SAW:

1) Стрела колонны LHC Машина для сварки балок IH применяется в автоматическом режиме. Линия по производству двутавровых балок, 4 комплекта, формирующие зону ПАВ;

2) Т-образная рама LHT Портальный сварочный аппарат IH Beam используется в гибкой линии по производству двутавровых балок, линии по производству тавровых балок и Линия по производству балок BOX;


2. Сопутствующее оборудование с портальным сварочным аппаратом для двутавровых балок:

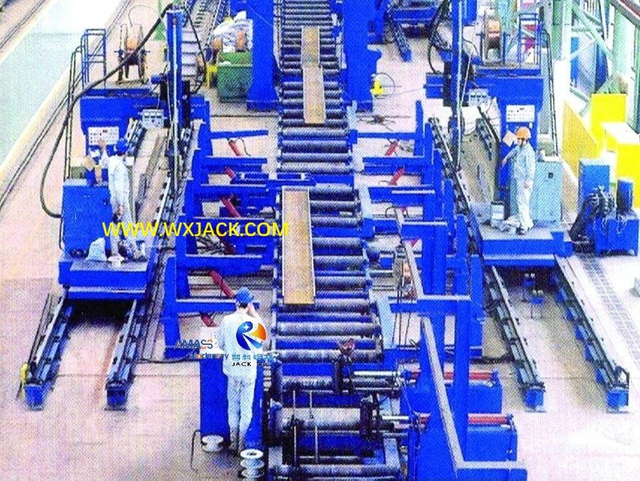

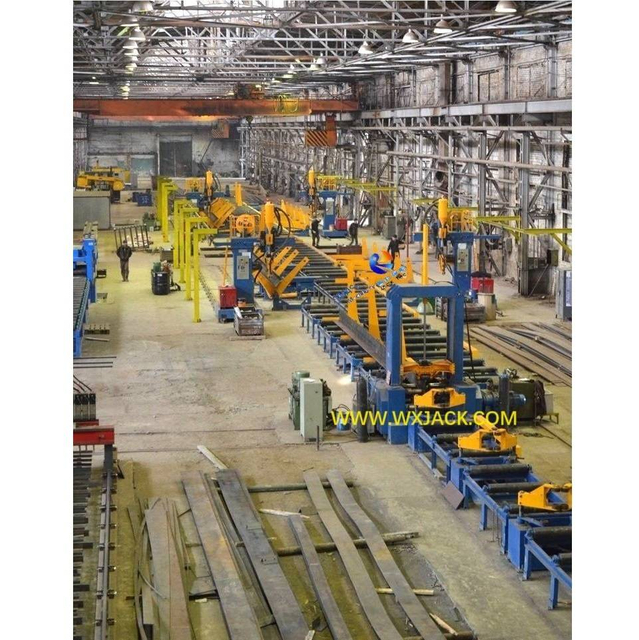

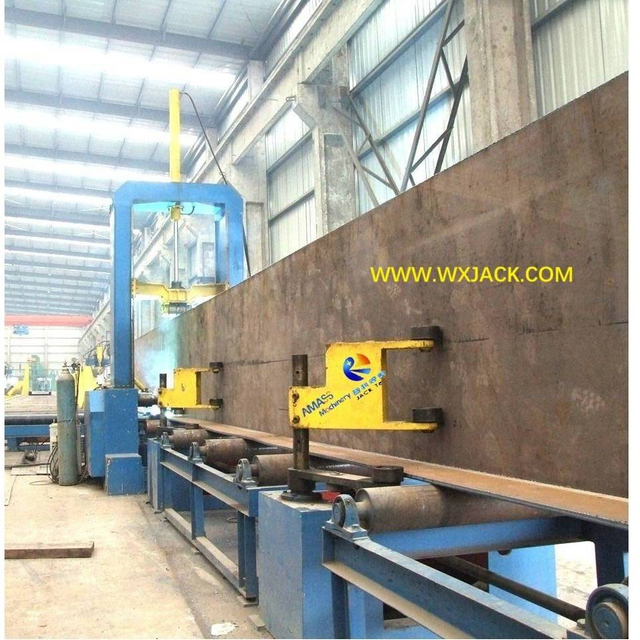

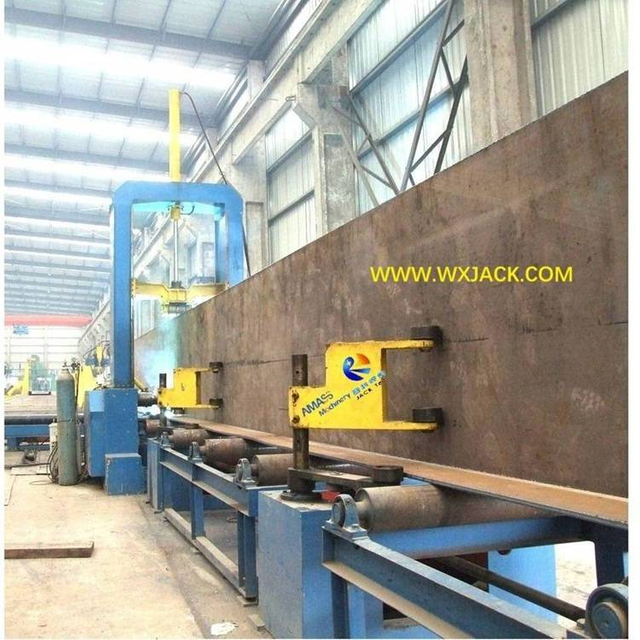

1) Предыдущая зона: На линии по производству двутавровых балок рабочая станция перед LHC и LHT: Станок для сборки двутавровых балок серии Z;

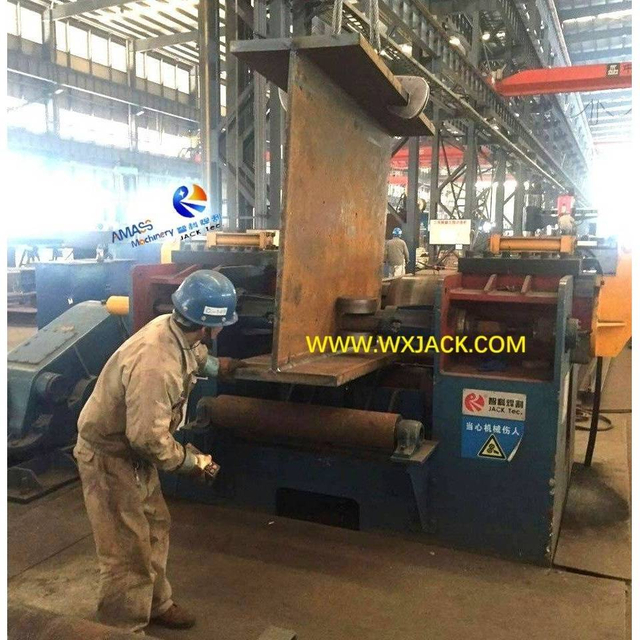

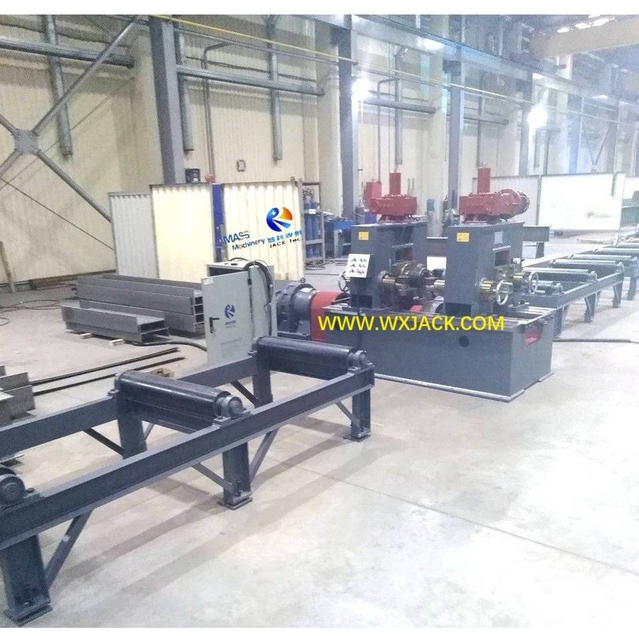

2) Последующая зона: Справа за сварочными аппаратами LHC и LHT IH Beam Gantry SAW находятся: механические серии HYJ и гидравлические серии YTJ. Машина для правки двутавровых балок;

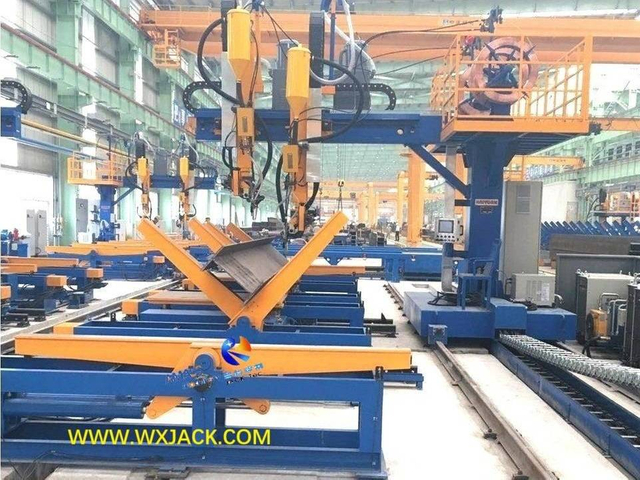

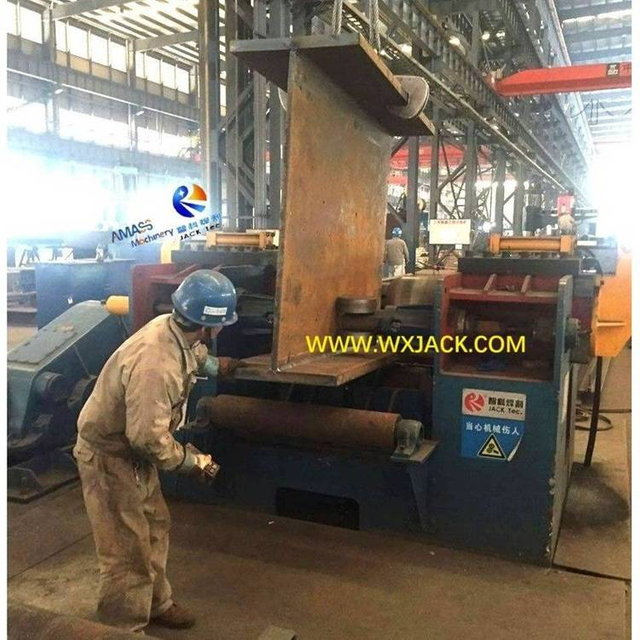

3) Логистические блоки для переворачивания и транспортировки заготовок с машиной для сварки двутавровых балок LHC: опрокидывающаяся стойка 60°/90°/180° и стальной конвейер;

4) 1ул. Работана машинах для резки/обработки рабочих деталей на портальных сварочных машинах LHC и LHT IH:

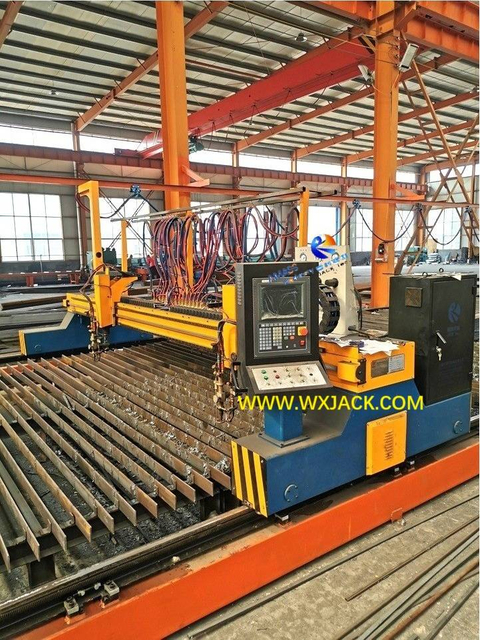

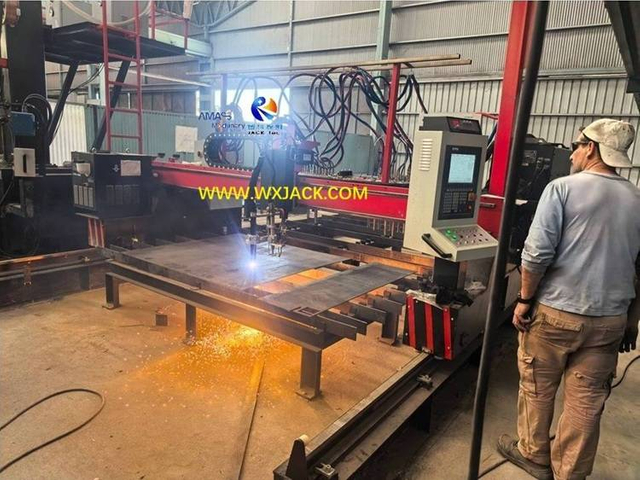

а) Станок для резки пластин с ЧПУ;

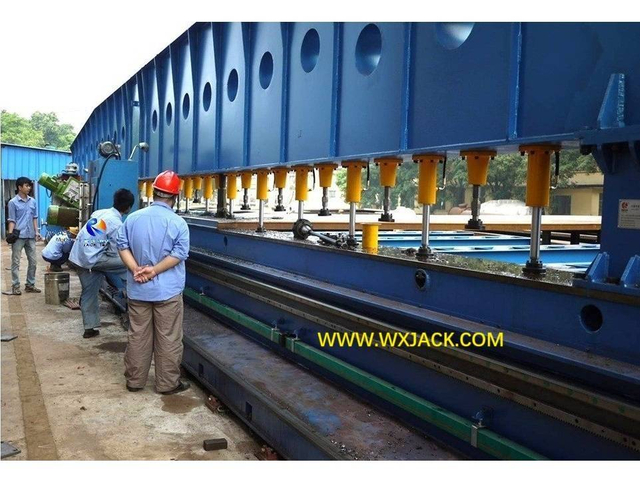

б) Кромкофрезерный станок;
в) Станок для округления кромок;

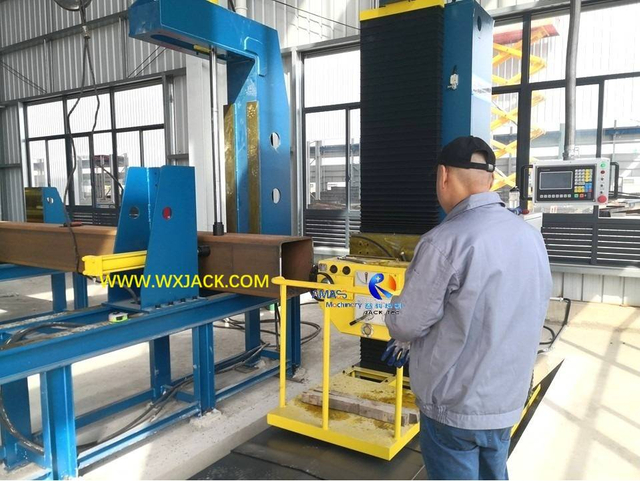

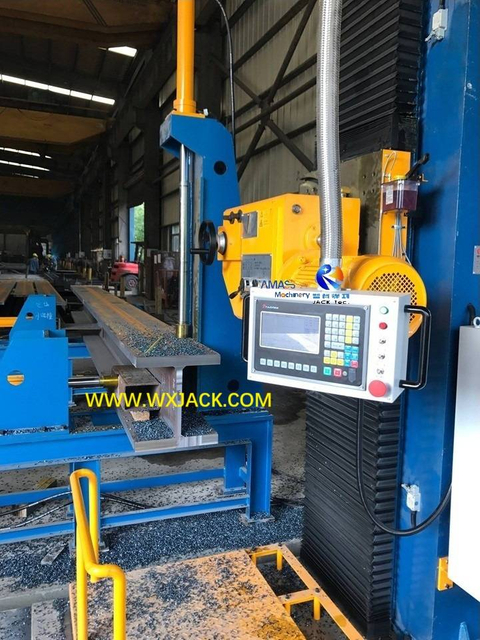

г) Фрезерный станок с торцевой поверхностью двутавровой балки;

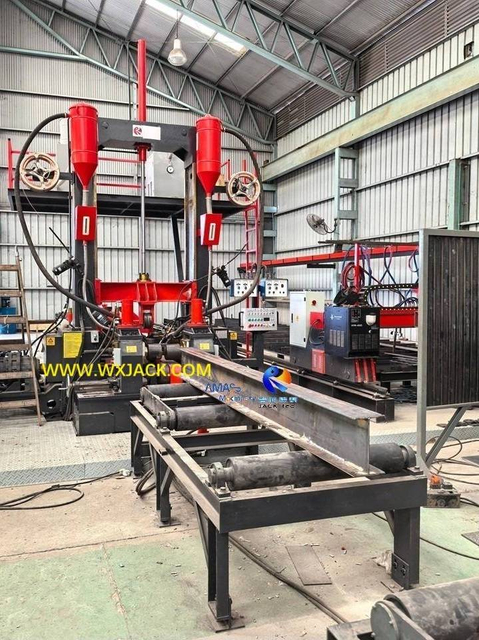

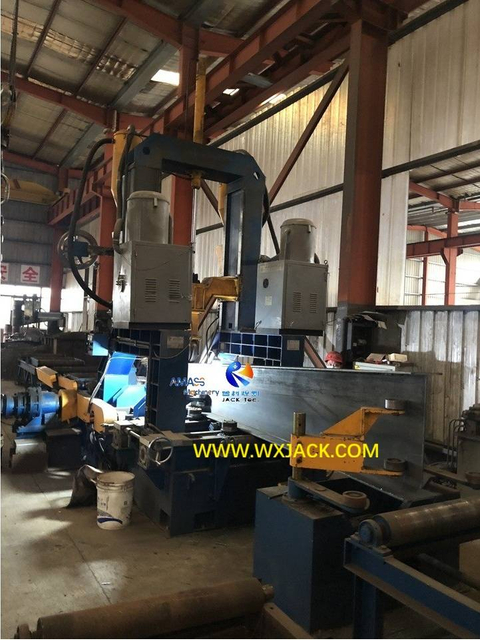

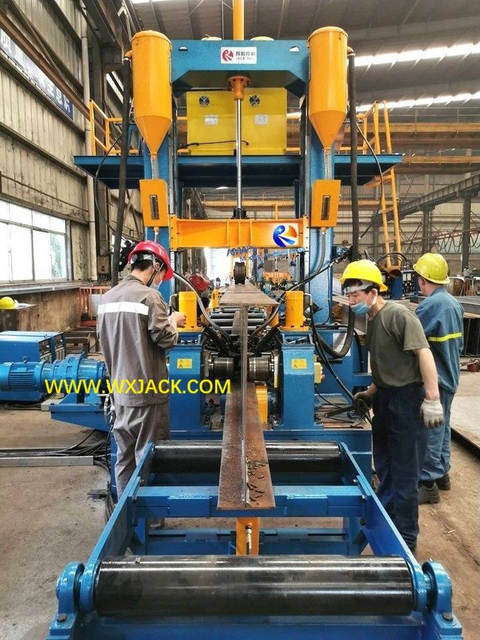

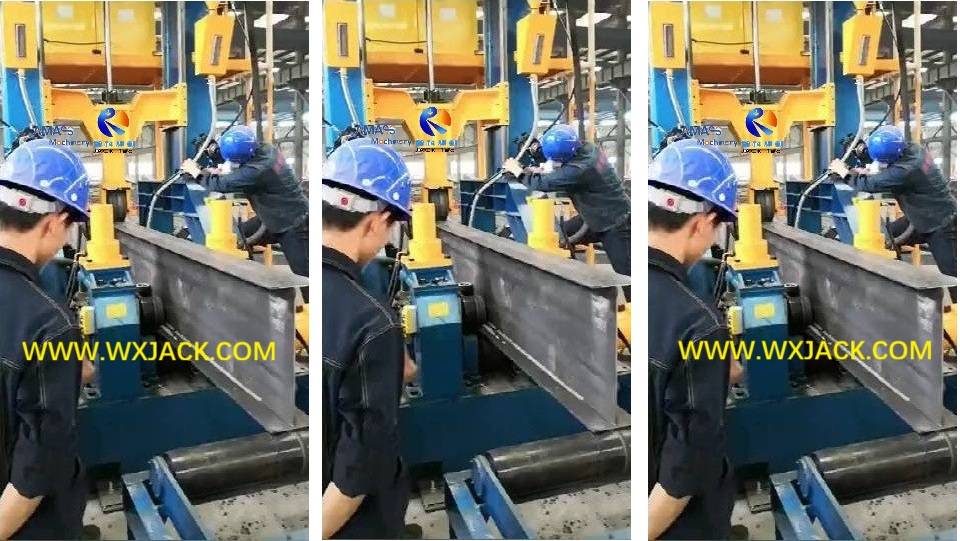

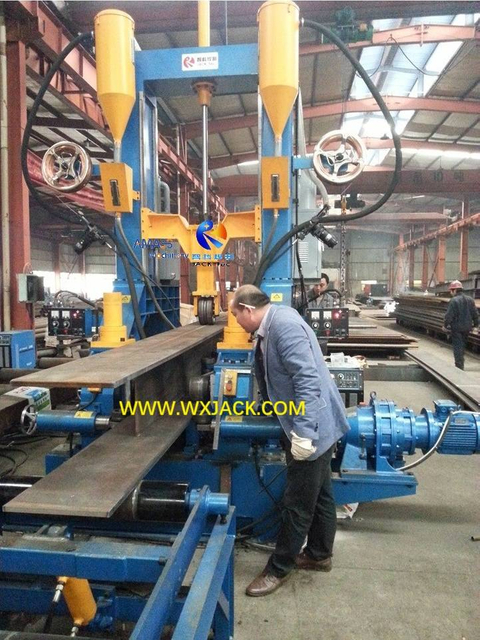

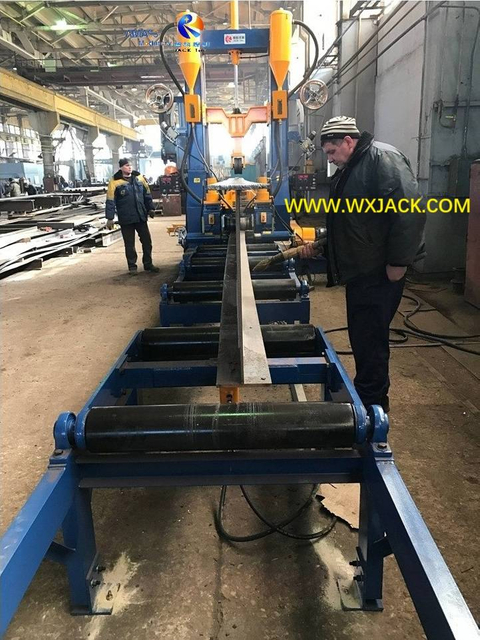

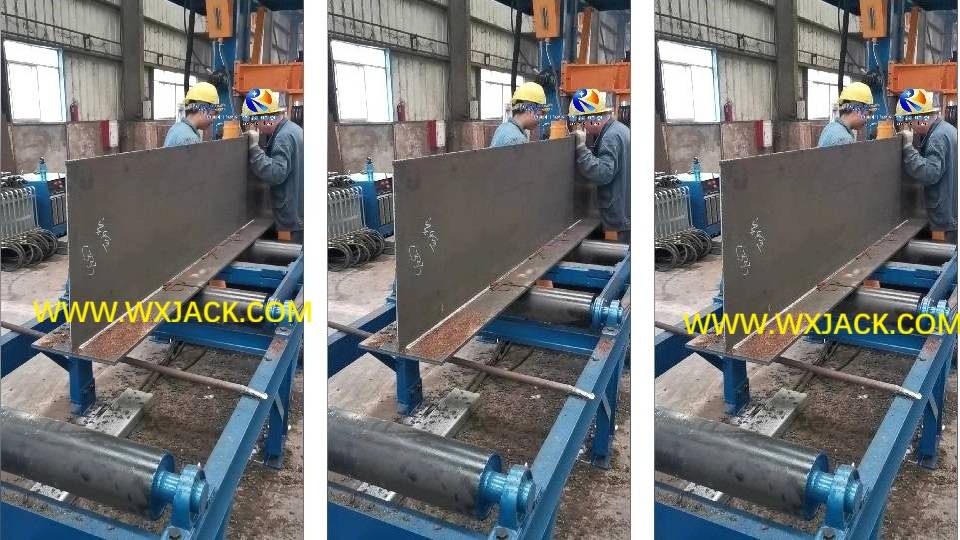

5) Сопутствующее оборудование для изготовления сварных двутавровых балок: Станок для изготовления двутавровых балок серий PHJ и ZHJ (3 в 1 Интегральная машина для сварки двутавровых балок и выпрямления) также применяет метод дуговой сварки под флюсом для сварки двутавровых балок.


.

Часто задаваемые вопросы по сварочному аппарату SAW с открытой механической рамой IH Beam Gantry:

  • Q Что такое отношения между Wuxi Jack Technology Co., Ltd и Wuxi Amass Machinery Co., Ltd?

    A Уси Джек был основан в начале 2009 года, специализирующихся на дизайне и производстве. Wuxi Amass - это компания, специализирующаяся на продаже продуктов Джеки и других товаров за рубежом.
  • Q Какой ваш термин обслуживания?

    A 1) У нас есть 1-летняя гарантия бесплатно для всех наших продуктов с даты принятия продуктов заказчиком;
    2) Мы продолжаем дать нашим клиентом лучшего обслуживания по истечении гарантийного периода с
    лучшая цена;
    3) Мы предоставляем нашим запасным частям клиента с лучшей ценой;
    4) После получения информации от клиента наше время ответа находится в течение 2 часов для
    Китайские клиенты материковой части, и в течение 1 дня самый длинный (в зависимости от часового пояса)
    для зарубежных клиентов;
    5) Мы предоставляем услуги, охватывающую монтаж, ввод в эксплуатацию и обучение для нашей продукции;
    6) Мы даем консультацию нашим клиентам по всем техническим вопросам
  • Q У вас есть зарубежный филиал или офис продажи?

    A В настоящее время нет. Но у нас есть долгосрочный партнер более 10 лет в России и Центральной Азии, где у нас очень широкая клиентская база. (Это местные компании, которые распространяют и помогают служить нашу продукцию)
    Чтобы иметь информацию о наших продуктах, пожалуйста, используйте контактный путь, перечисленный выше. Мы дадим вам отзывы в течение 24 часов после получения расследования от вас.
  • Q У вас есть прайс-лист вашей продукции?

    A Поскольку наши продукты инженерно-инженерной на заказ, у нас нет прайс-листа в настоящее время. Для получения подробной информации нашей продукции вы можете перейти к продуктам этого сайта для просмотра; И вы можете скачать из загрузки по информации этого веб-сайта.
    Если у вас есть любой запрос на нашу продукцию, пожалуйста, свяжитесь с нами по вашему удобству.
  • Q Какова услуга сферы вашей компании (продукты, его приложение и бизнес-режим)?

    A Дизайн и производство и продать (включая послепродажное обслуживание) ниже машины и оборудования:
    Металлическая пластина / труба / пучок сварки / срез / обрабатывающее оборудование;

    Сборка двутавровой балки Сварочная прямая интегральная машина;
    Машина для соединения тарелки;
    Фрезерный станок для торца луча;
    Двутавровая балка Производство Производство (в том числе сборка машины, поглощенная дуговая сварочная машина, выпрямляющая машина, стальной конвейер);
    Машина для резки пересечения трубы с ЧПУ;
    Плазмена с ЧПУ / полосой пламя / плазменный станок;
    Линия производства Коробчатая балка (в том числе сборка машины), электромашина для сварочной машины электробанки, погружной дуговой сварочный аппарат, фрезерный станок для торца луча);
    Производственная линия T Луч (включая сборка машины, погружной дуговой сварочной машины / сварочный аппарат CO2);
    Сварка поворота;
    Сварочный манипулятор;
    Позиционер сварки;
    Различные специализированные сварочные машины

    Эти оборудование широко используются в промышленности стальной конструкции, здания судна, строительство моста, сосуда под давлением, нефтехимической и т. Д.

Другие продукты, которыми мы владеем, помимо машины для сварки двутавровых балок

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0
A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Блоги IH Beam Gantry Welding Machine

Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
