Станок для резки труб с ЧПУ Wuxi JACK,

Резка и снятие фасок с труб с высочайшей точностью и производительностью!

Применение станка для резки труб с ЧПУ

1. Функции и использование станка для резки труб с ЧПУ:

1) Отрезать: Разрежьте металлические трубы (особенно трубы из углеродистой стали) на определенную длину;
2) Вырежьте внутреннее отверстие: Вырезаем отверстие в теле трубы.Край отверстия может быть как прямым, так и скошенным;
3) Скашивание кромок: Сделайте фаски на краях трубы или кромках внутреннего отверстия;
4) Следующий шаг: Трубу, вырезанную на станке для резки труб с ЧПУ, можно использовать на следующем этапе сварки/изготовления и сборки, обычно вместе с другими патрубками, чтобы превратить ее в сборку труб:

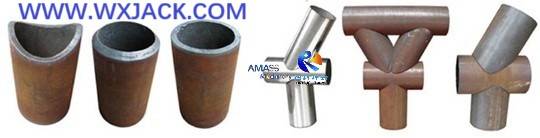

Распространенные детали труборезного станка с ЧПУ: (Рисунок 1)

Рис.1 Станок для резки труб с ЧПУ



2. Режущие материалы на станке для резки труб с ЧПУ:

1) Кислородное топливо для резки стеновых труб средней и большой толщины (толщина до 100 мм);
2) Плазма для резки стеновых труб малой и средней толщины (рекомендуется толщина до 40 мм);

3. Итак, станок для резки труб с ЧПУ также называется:

1) Станок плазменной резки труб с ЧПУ;
2) Машина плазменной резки труб с ЧПУ;
3) Машина газовой резки труб с ЧПУ;

4. Применимые трубы для станка плазменной резки труб с ЧПУ:

1) Диаметр труб: С мин.Φ48 мм до макс.Φ3000 мм;
2) Длина трубы: От нескольких метров до 15~20 метров;
3) Толщина стенки трубы: От нескольких мм до 100 мм;
4) Материалы труб: Углеродистая сталь/нержавеющая сталь, алюминиевый сплав....

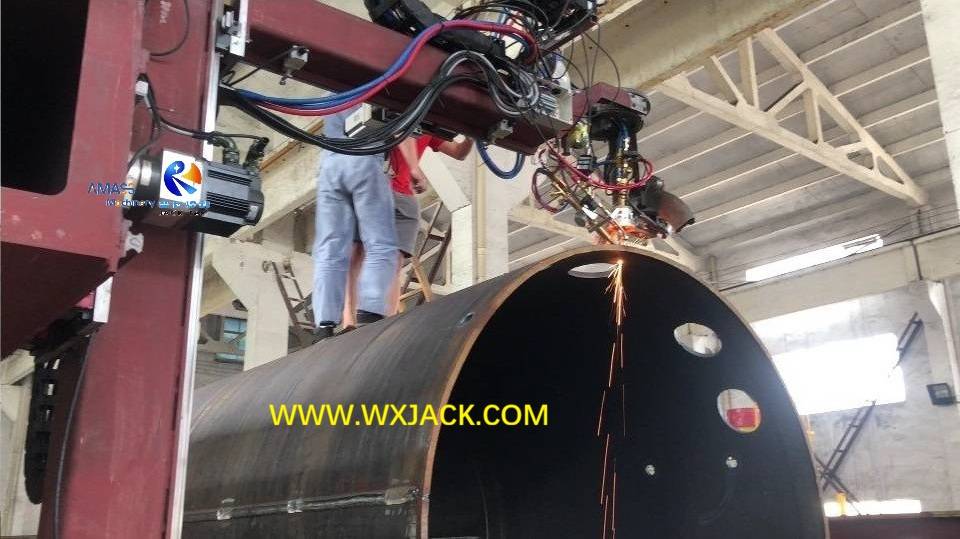

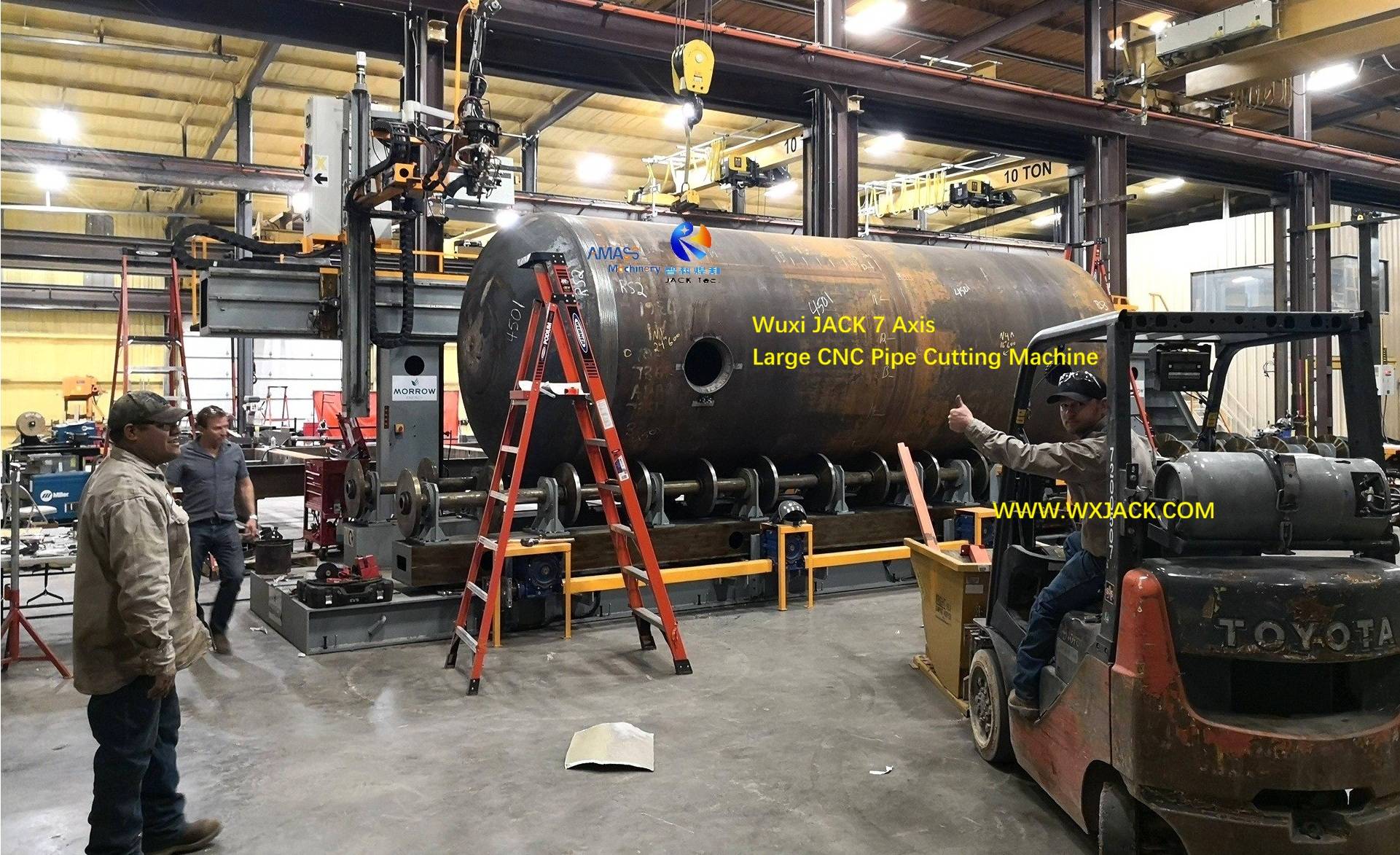

а) Рабочий момент Wuxi JACK CNC-CP3000/12 (Макс. диаметр для трубы диаметром 3000 мм) 7-осевой большой станок для газовой резки труб с ЧПУ: (Рис.2)

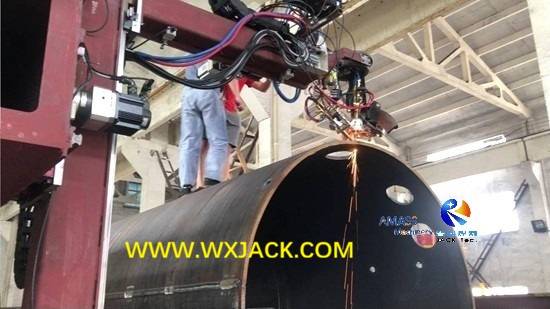

Рис. 2. 7-осевой труборезный станок с ЧПУ 27

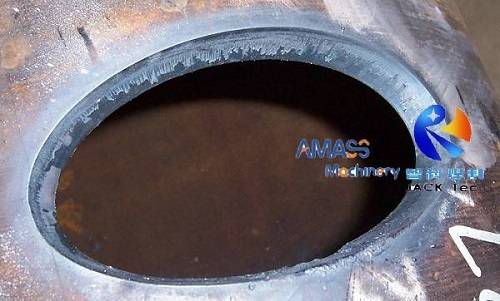

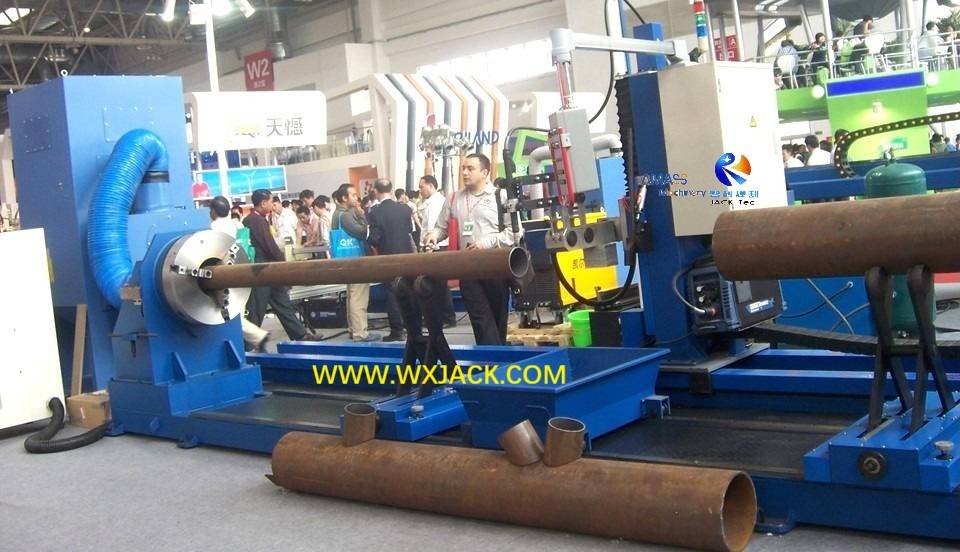

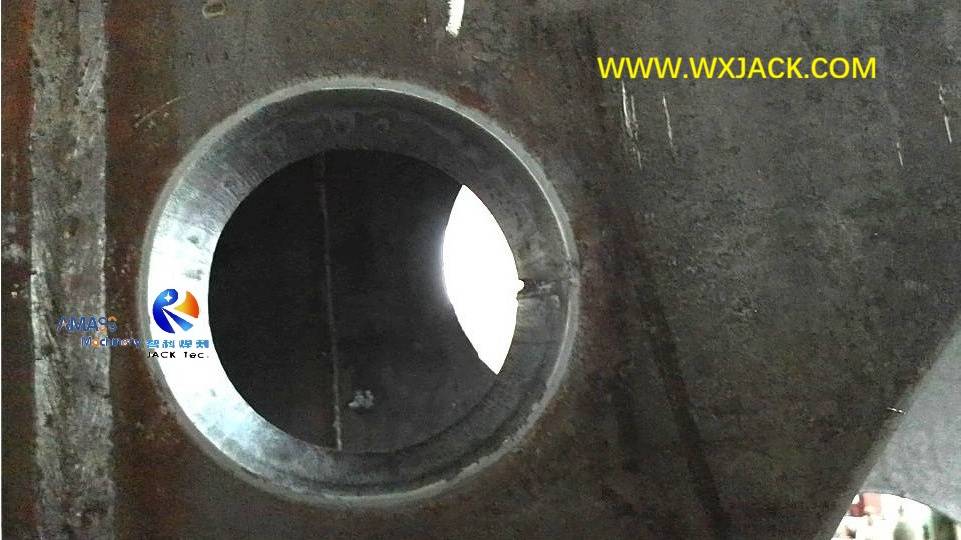

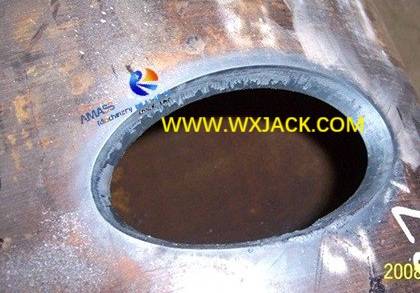

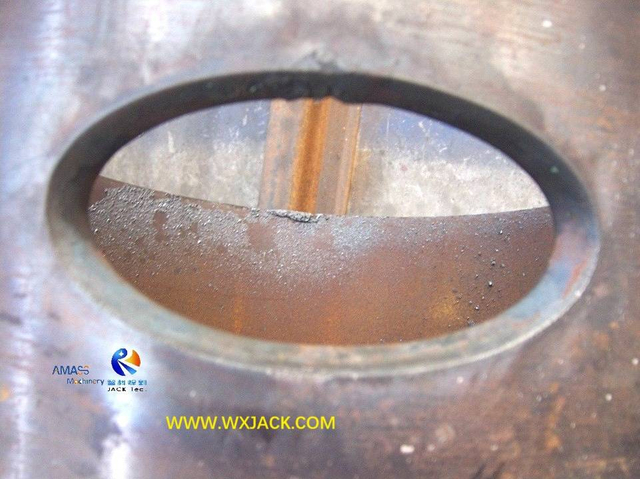

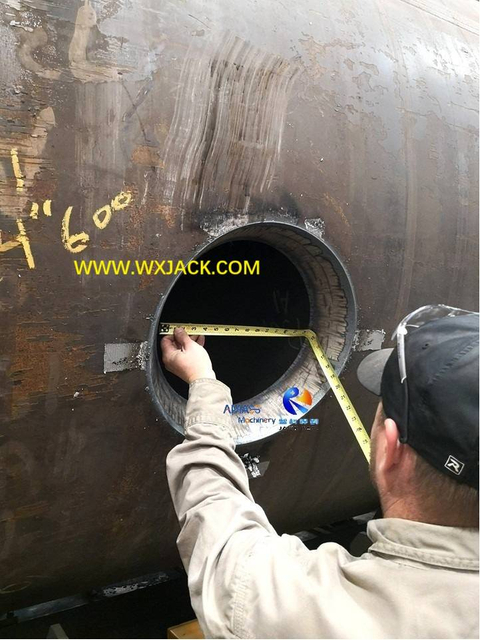

б) Эллиптическое отверстие с косой кромкой в ​​трубе, вырезанное на 5-осевой машине плазменной резки труб с ЧПУ Wuxi JACK: (Рис.3)

Рис.3 5-осевой труборезный станок с ЧПУ 2

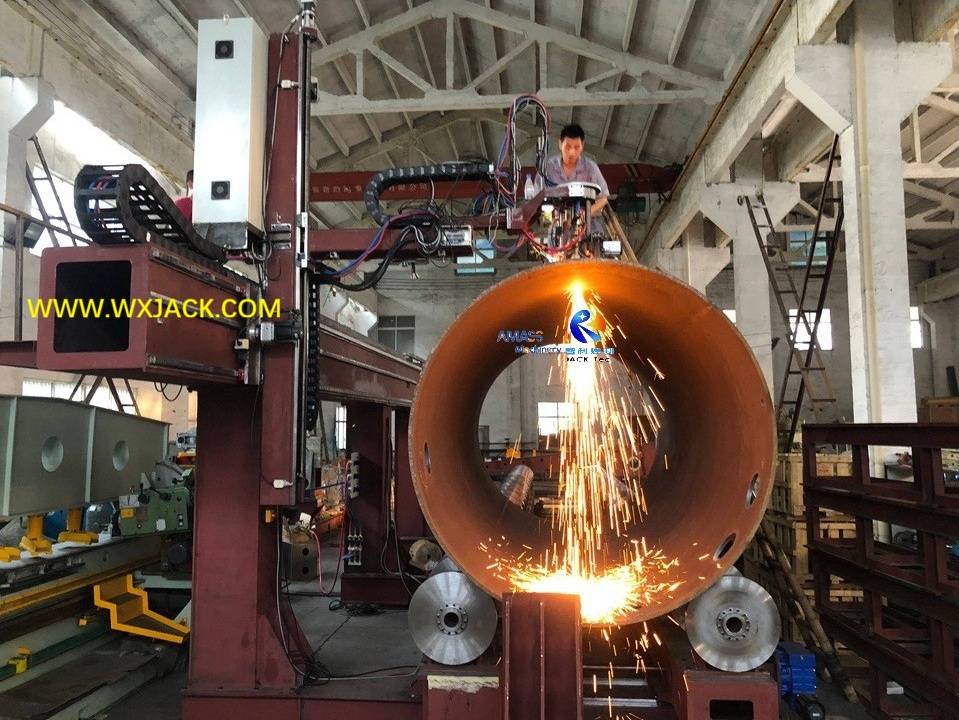

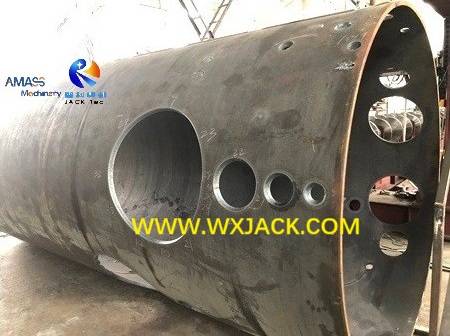

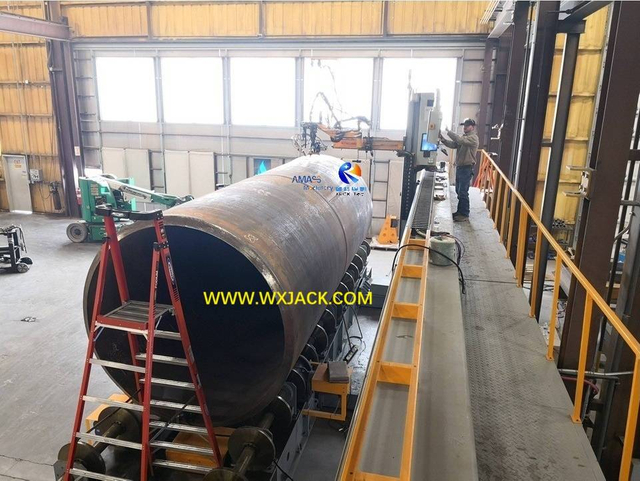

в) Готовая труба диаметром 2000 мм и длиной 6 м, вырезанная из 7-осевого станка плазменной резки труб с ЧПУ Wuxi JACK CNC-CP3000/12: (Рис.4)

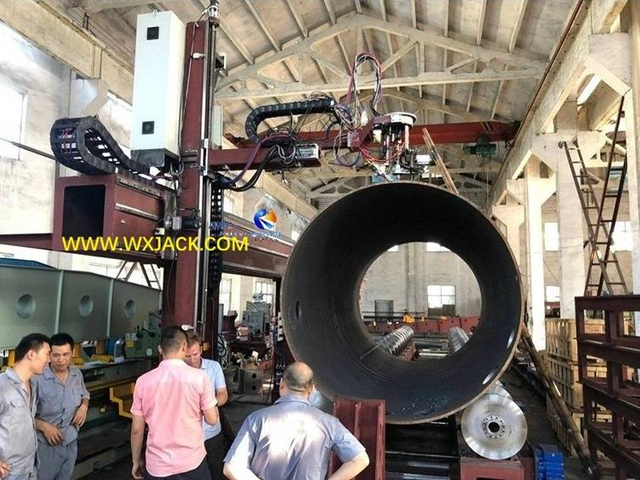

Рис. 4. 7-осевой станок плазменной резки труб с ЧПУ 45



5. Работа на станке для плазменной резки труб с ЧПУ Wuxi JACK:

Очень удобный для пользователя: В ЧПУ станка для резки труб с ЧПУ имеется встроенная библиотека заготовок.Оператору достаточно:
1) Выберите подходящий прототип заготовки из библиотеки;
2) Введите целевой размер и угол готовой трубы без дальнейших расчетов и компиляций:

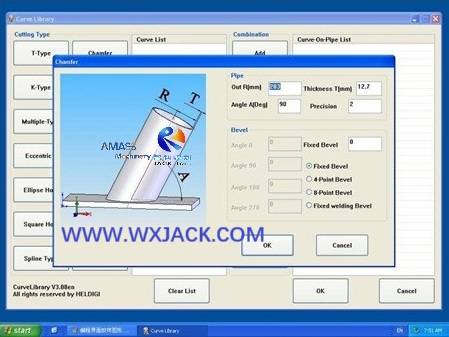

3) Рабочий интерфейс станка плазменной резки труб с ЧПУ Wuxi JACK 3/5/6/7 осей (Рис.5)

Рис.5 Станок для резки труб с ЧПУ HMI

6. Широкое применение: Станок для резки труб с ЧПУ серии CP является незаменимым первым рабочим оборудованием для труб, применяемым в таких отраслях, как строительство стадионов, стальные конструкции, нефть и газ, нефть, сосуды под давлением, котлы, химическая промышленность и т. д.;
7. Связанная страница: Итоговые слайды »Усовершенствованный станок для плазменной резки труб с ЧПУ Wuxi JACK'.

Различные модели станков плазменной резки труб с ЧПУ серии Wuxi JACK CNC-CP на объектах клиентов в Китае и за рубежом

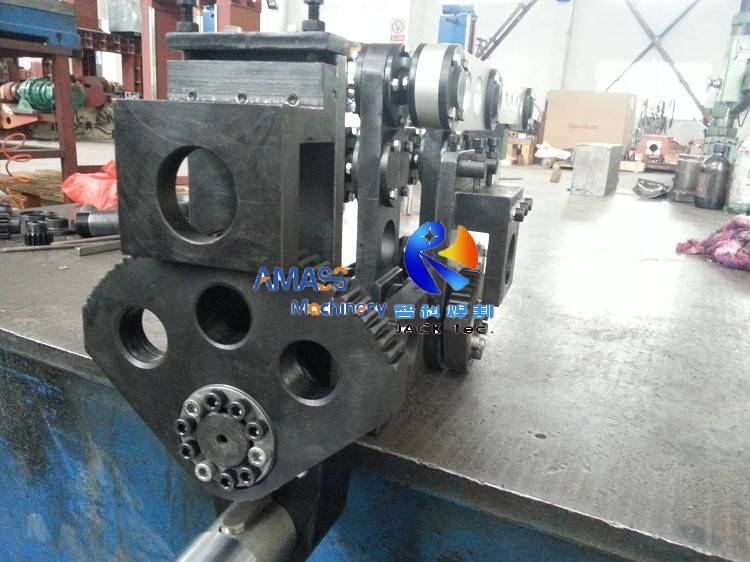

Основные узлы машины плазменной резки труб с ЧПУ

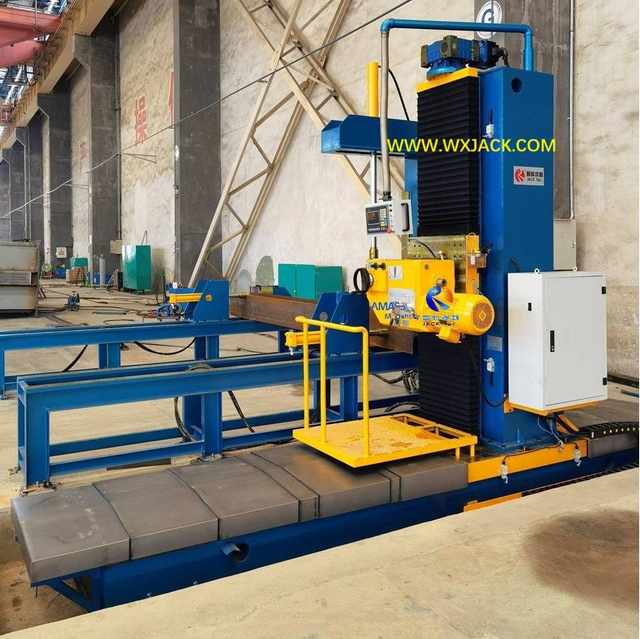

Готовая обработка фасок, выполненная на кромкофрезерном станке Wuxi JACK.

1 CNC Pipe Cutting Machine 5
2 CNC Pipe Cutting Machine 42
3- CNC Pipe Cutting Machine 3

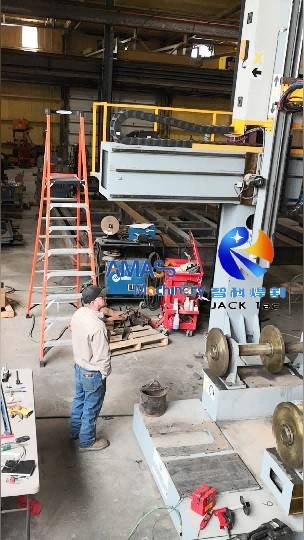

4 CNC Pipe Flame Plasma Cutting Machine 1
5 CNC Pipe Flame Cutting Machine 6- IMG_8954

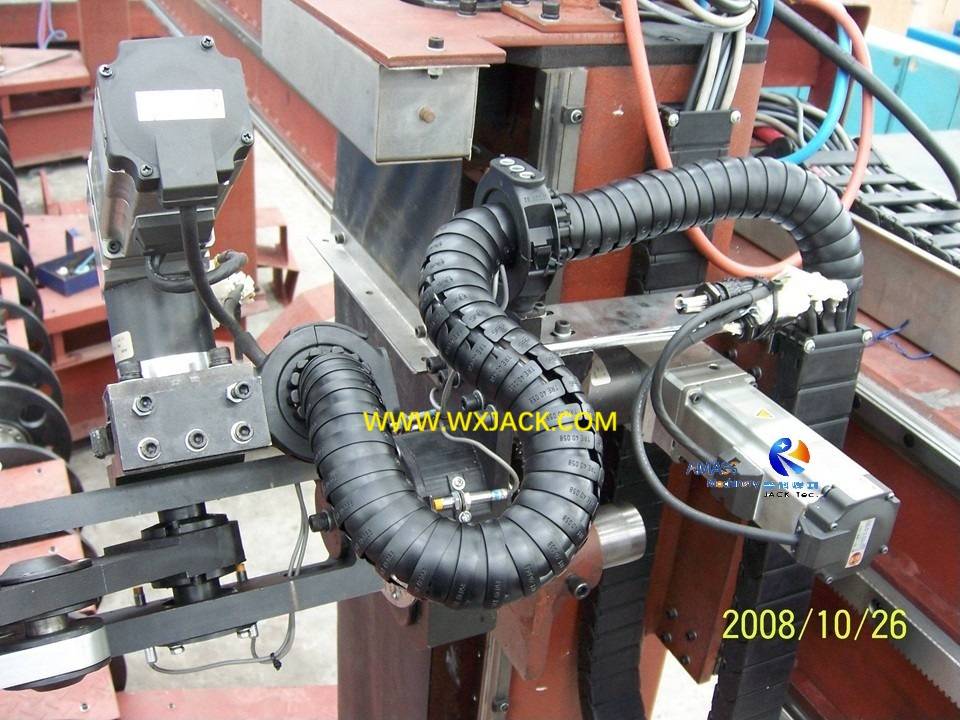

6 CNC Pipe Cutting Machine 1- 100_4988
7 CNC Pipe Cutting Machine 26
8 CNC Pipe Flame Cutting Machine 58

Рабочее видео станка для резки труб с ЧПУ Wuxi JACK

Примечание: Здесь мы собрали 6 видеороликов, демонстрирующих работу и мощные возможности различных моделей станков плазменной резки труб с ЧПУ Wuxi JACK.Дополнительные видеоролики о труборезном станке с ЧПУ производства Wuxi JACK можно найти на тематических страницах:
1. Станок для резки труб с ЧПУ;
2. Рабочие видео станка для плазменной резки труб с ЧПУ Wuxi JACK



Выбор клиента по конфигурации оси управления в труборезном станке с ЧПУ Wuxi JACK

Значение выбора среди: 3 оси/ 5 осей/ 6 осей, и 7 осей Станок для резки труб с ЧПУ:



1) Это 1ул. решение который должен быть сделан клиентом при покупке станка для плазменной резки труб с ЧПУ, чтобы определить, сколько осей управления соответствует системе управления станка для резки труб с ЧПУ;
2) В зависимости от диапазона диаметров труб, а также ожидаемого конечного реза на трубах, Ось управления в станке плазменной резки труб с ЧПУ имеет следующие параметры:

A. 3-осевой станок для плазменной резки труб с ЧПУ:

1. Функция: 3-осевой станок для резки труб с ЧПУ имеет основная функция резки труб и отверстий в прямом крае;

2. Резак и степень свободы трубы в 3-осном станке для резки труб с ЧПУ:

Во время работы резак движется по 2 осям, а труба вращается по 1 оси:
1) Ось X: Резак перемещается влево и вправо вдоль корпуса трубы, без наклона угла наклона;粗细
2) Ось Z: Резак движется прямо вверх и вниз, адаптируясь к трубам разного диаметра на станке для резки труб с ЧПУ;
3) Ось Y: Бесступенчатое вращение трубы от 0° до 360°, благодаря чему вдоль периферии трубы может образовываться непрерывный след резки;

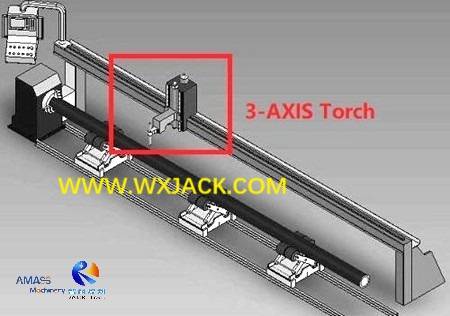

Индикация оси X/Y/Z в 3-осевой машине плазменной резки труб с ЧПУ:

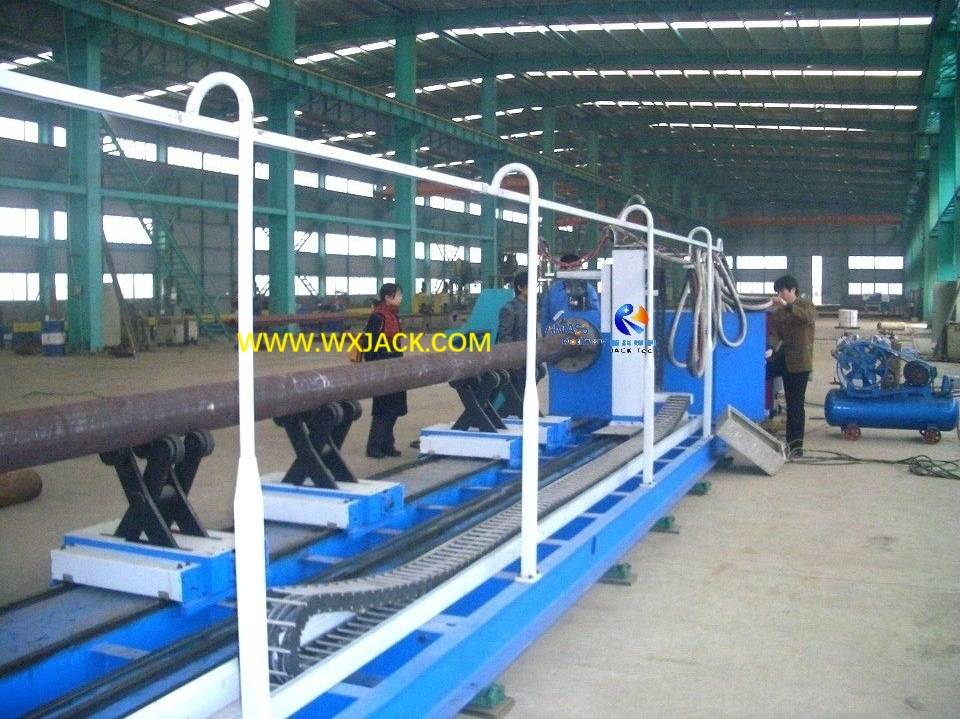

1 Станок для резки труб с ЧПУ 11 2-3-осевой станок плазменной резки труб с ЧПУ 3
3. Применимые трубы: 3-х осевой станок для резки труб с ЧПУ применяется для труб малого диаметра и тонкостенных труб: таких как Диаметры от 600 до 660 мм., из Толщина стенки трубы 3 ~ 6 мм.

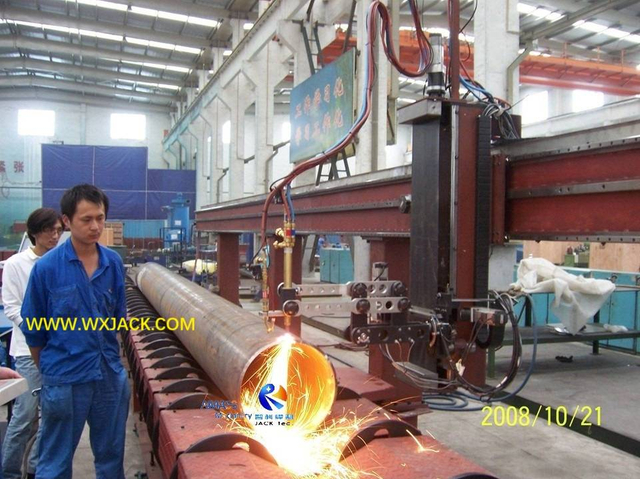

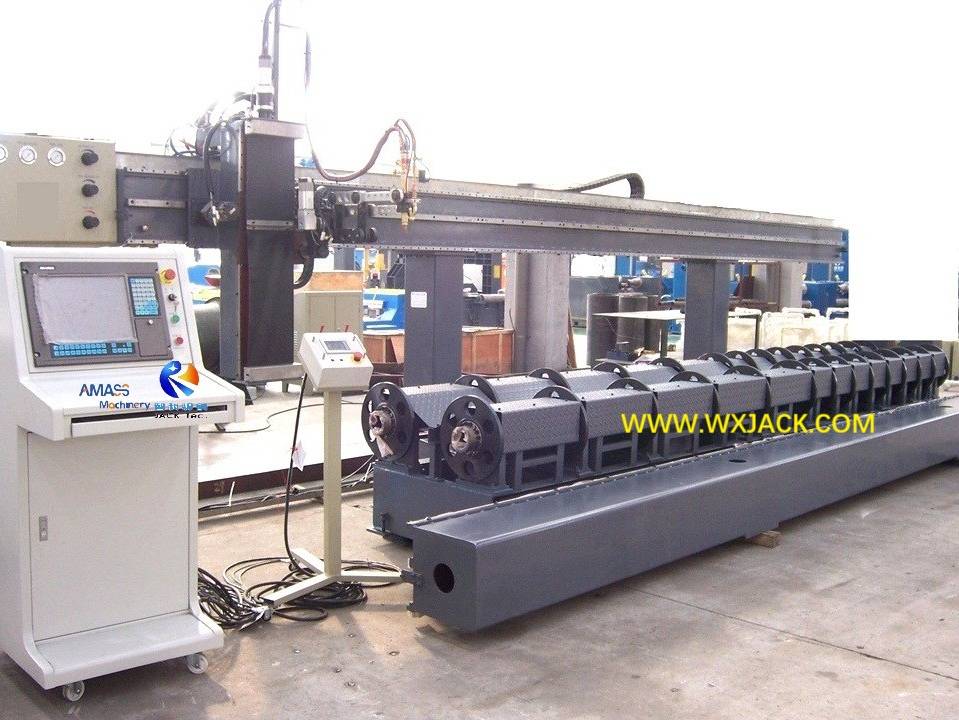

B. 5-осевой станок для резки труб с ЧПУ:

1. Функция 5-осевого станка плазменной резки труб с ЧПУ:

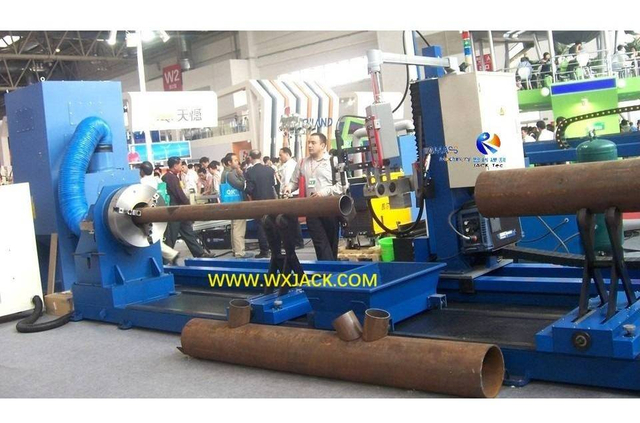

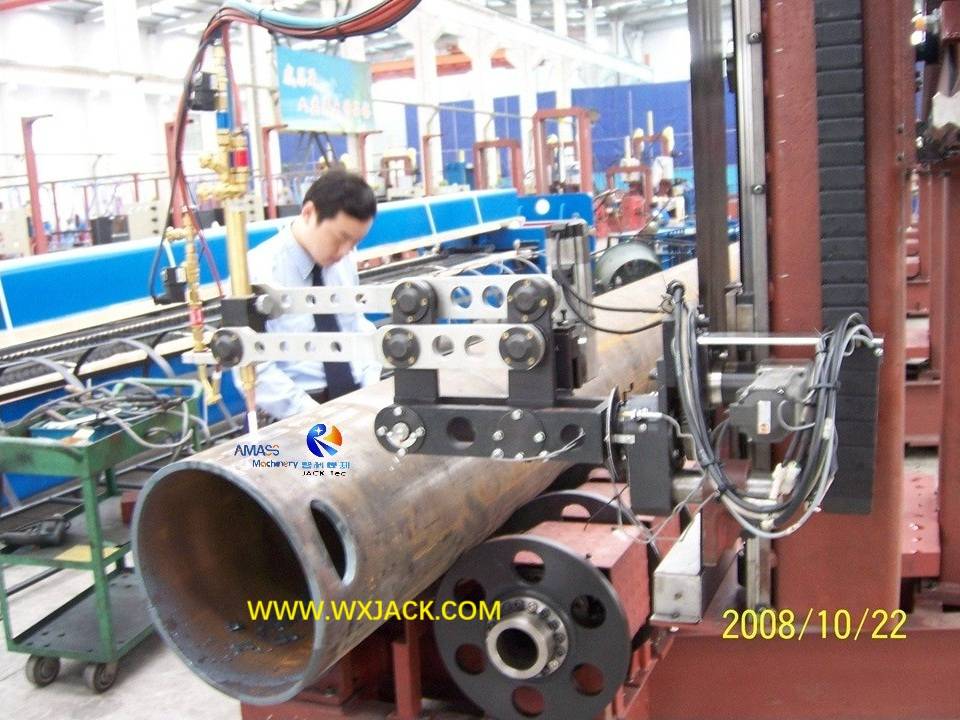

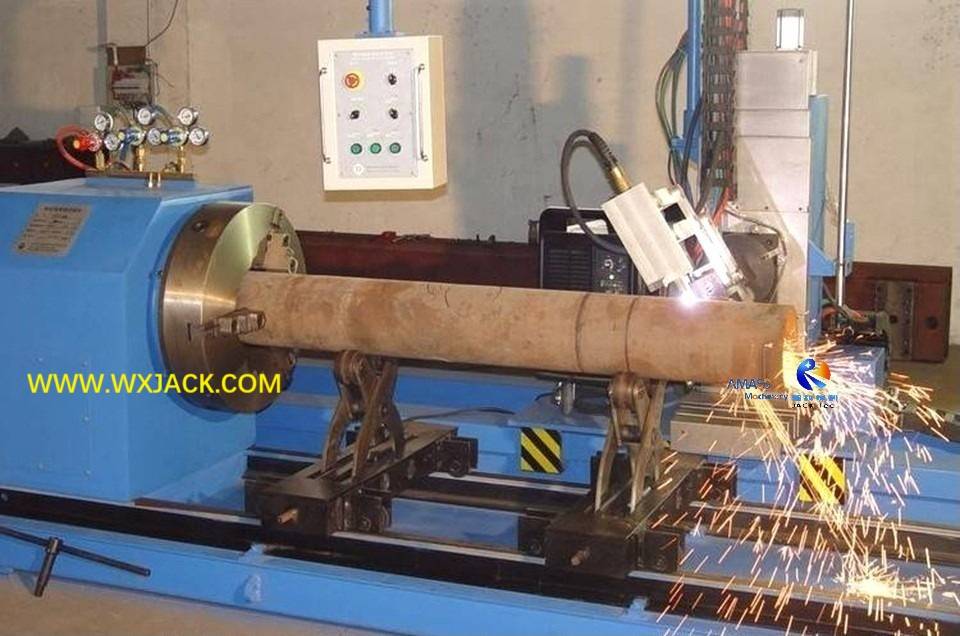

1) Как показано в вышеуказанное 1ул. Фото, 5-осевой станок для резки труб с ЧПУ способен ±45° наклон резака вместе с бесконечным поворотом, так что пропил по косой кромке можно приобрести;

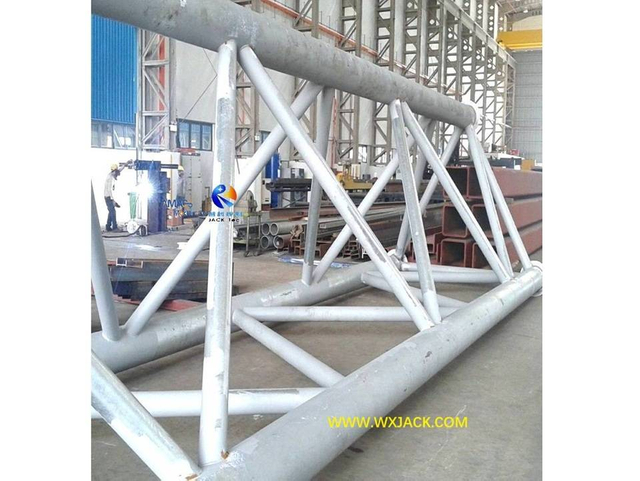

2) Это особенно полезно для создания перекрестного соединения между ответвлениями трубы, как показано на рис. вышеуказанные 2nd Фото;

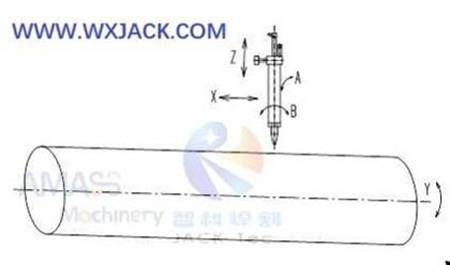

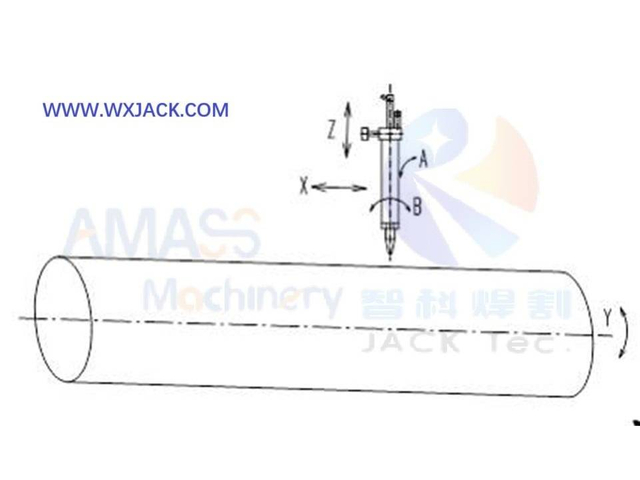

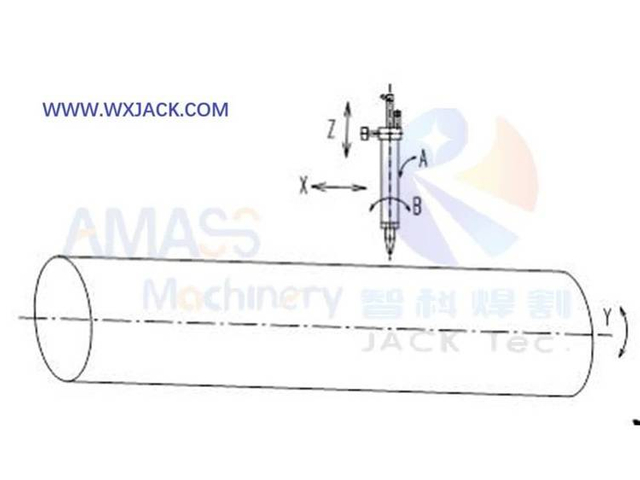

2. Ось управления в 5-осевой машине плазменной резки труб с ЧПУ:

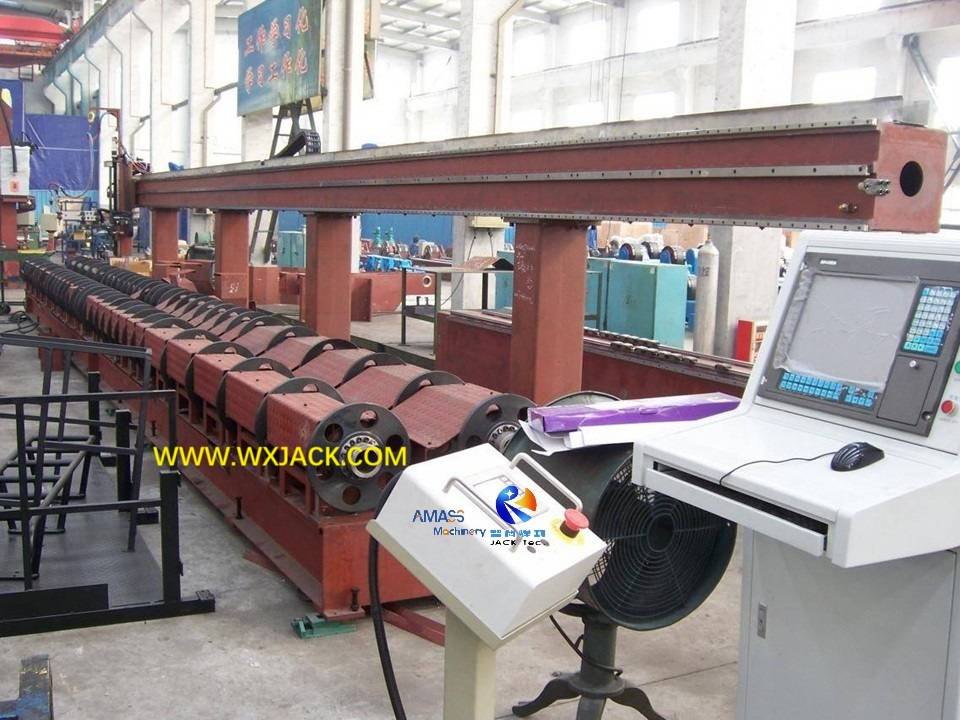

Как показано в вышеуказанные 3р-д Фото, на основе осей X/Y/Z в 3-осном станке для резки труб с ЧПУ, добавляя:
1) 4й A Ось для управления резаком ±45° наклон вдоль трубы осевой направление;
2) 5й B Ось для управления резаком ±45° наклон вдоль трубы радиальный направление;

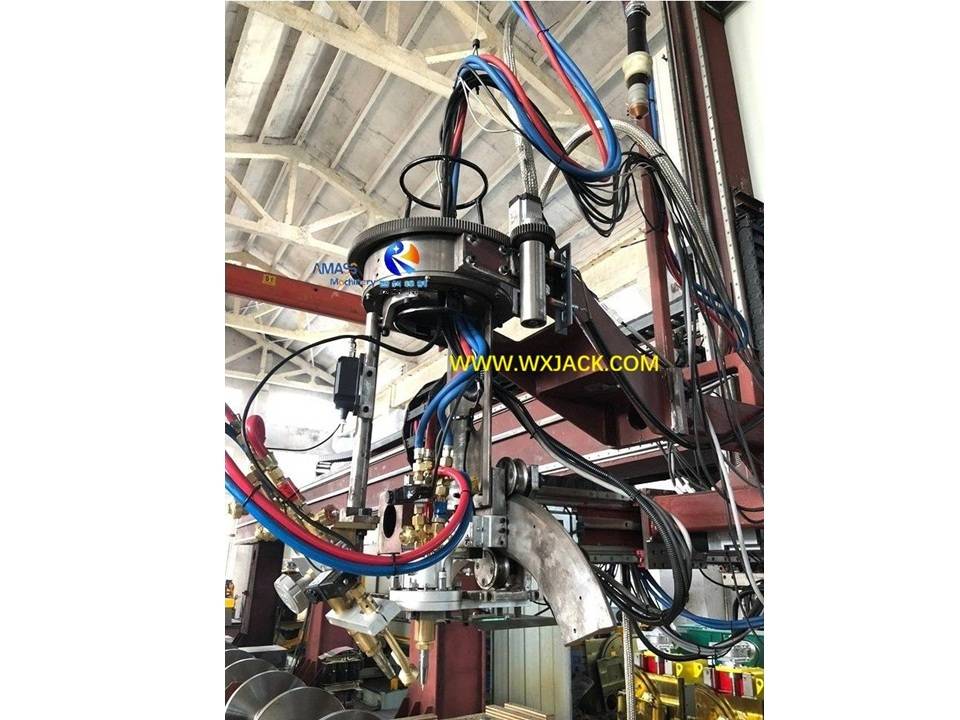

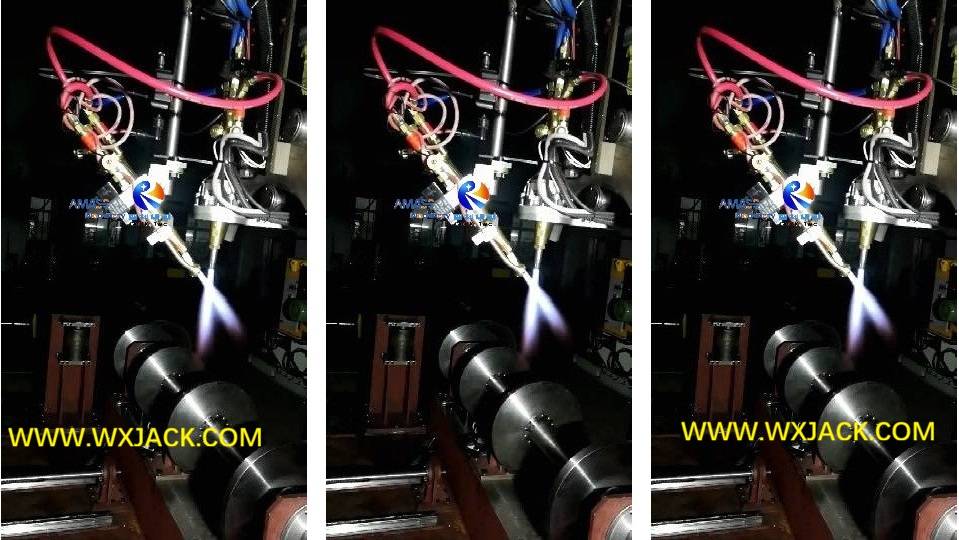

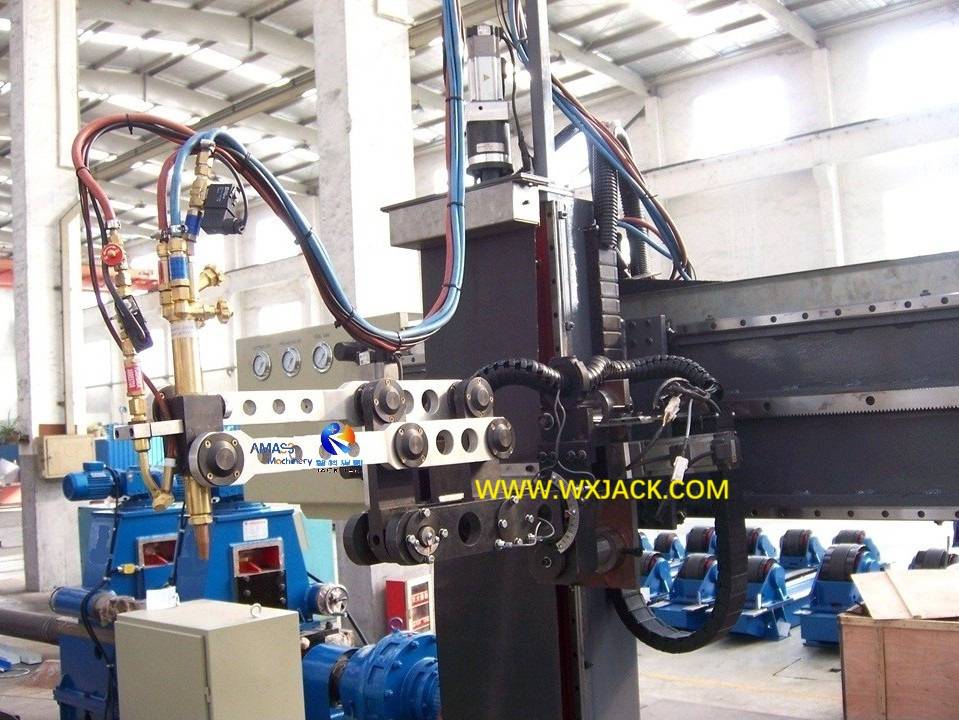

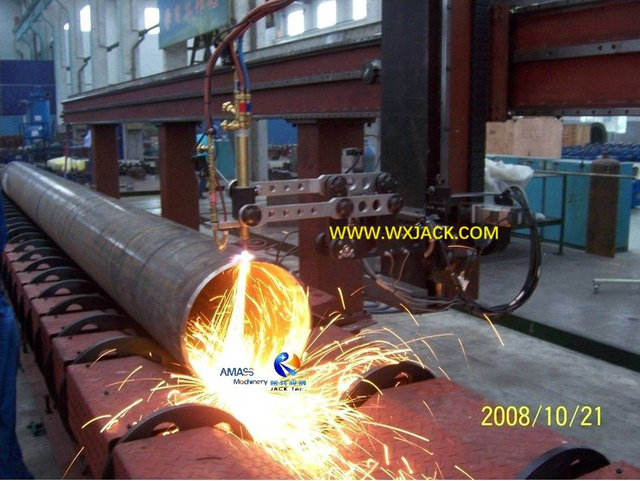

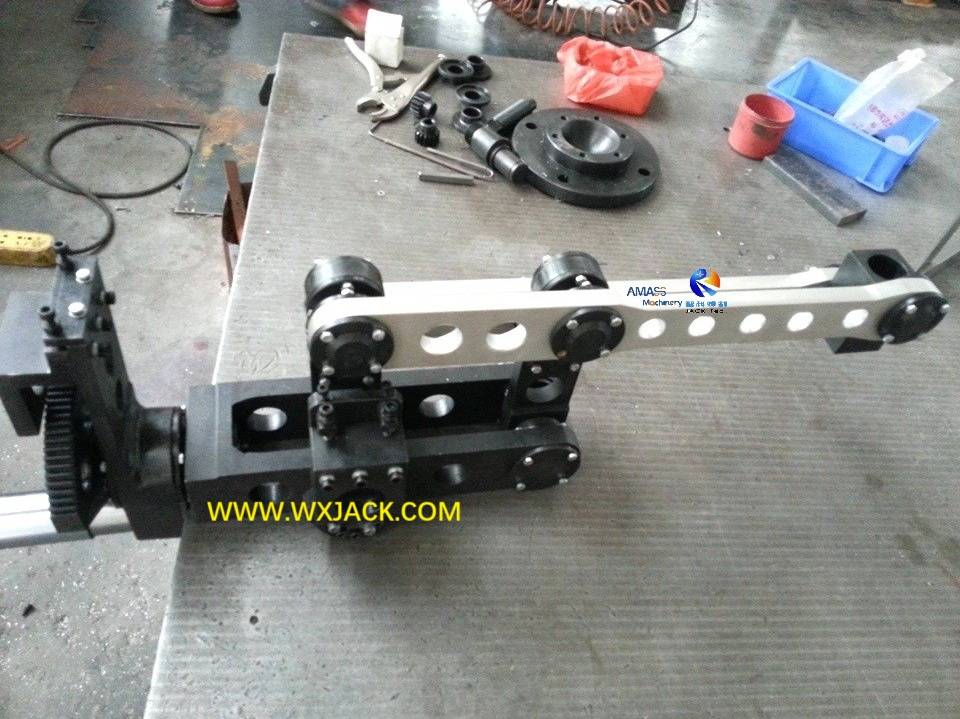

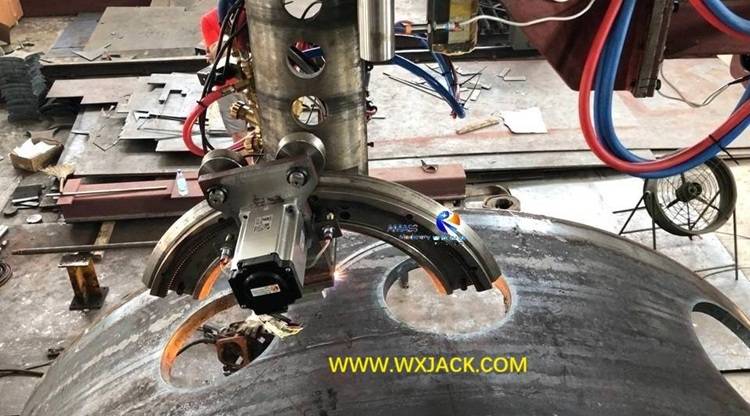

Резак: Соответственно, как показано на вышеуказанные 4й ФотоМеханизм резака в 5-осном станке для резки труб с ЧПУ имеет большую степень свободы: линейное движение вместе с круговым движением;



3. Применимые заготовки для 5-осевого станка плазменной резки труб с ЧПУ:

5-осевой труборезный станок с ЧПУ используется для резки:
1) Трубы малого и среднего диаметра;
2) С толщиной стенок от тонкой до средней;
3) Типичные характеристики труб взяты из Диаметры от 660 до 1400 мм., с Толщина стенки трубы 3 ~ 50 мм.

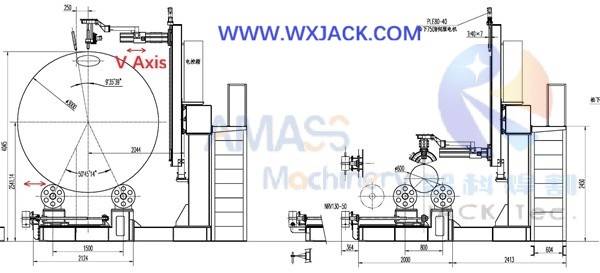

C. 6-осевой большой станок для резки труб с ЧПУ:

1. 6й Ось V в 6-осевой большой машине газовой резки труб с ЧПУ:

1) Функция: 6-осевой большой станок для резки труб с ЧПУ имеет те же функции, что и 5-осевой станок для резки труб с ЧПУ;
2) Разница в том,с увеличением диаметра и веса трубы становится все труднее эффективно и плавно вращать трубу;
3) Ось В: Таким образом, вместо вращения трубы во время резки резак можно перемещать по радиусу трубы.Это 6-я ось V 6-осевого большого станка для резки труб с ЧПУ, как показано на рисунке. вышеуказанное 1ул. эскиз;



2. Применимые заготовки для 6-осевого большого станка для резки труб с ЧПУ:

1) Технические характеристики трубы: 6-осевой большой труборезный станок с ЧПУ обычно применяется для резки труб среднего и большого диаметра: Макс.Диаметр труб от 1400 до 2000 мм., с Толщина стенки трубы 3 ~ 100 мм;
2) Режущие материалы: При увеличении толщины стенки трубы Газокислородная резка более применим, чем плазменная резка.По этой причине из 6-осевого большого станка для резки труб с ЧПУ оборудование часто называют большим станком для газовой резки труб с ЧПУ;

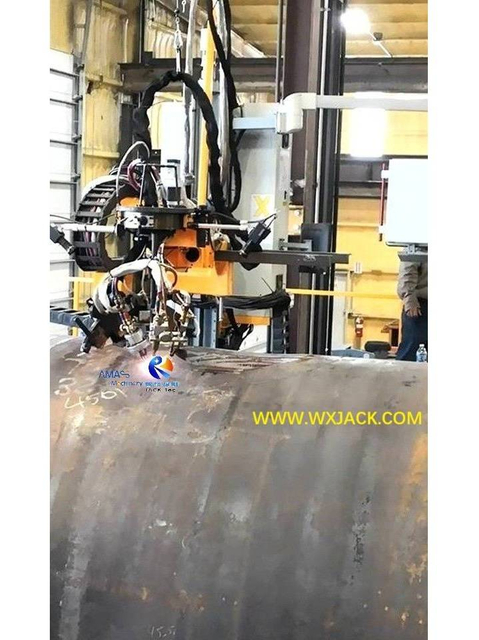

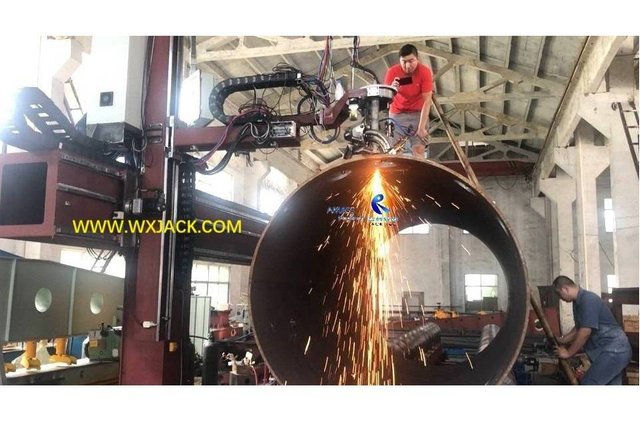

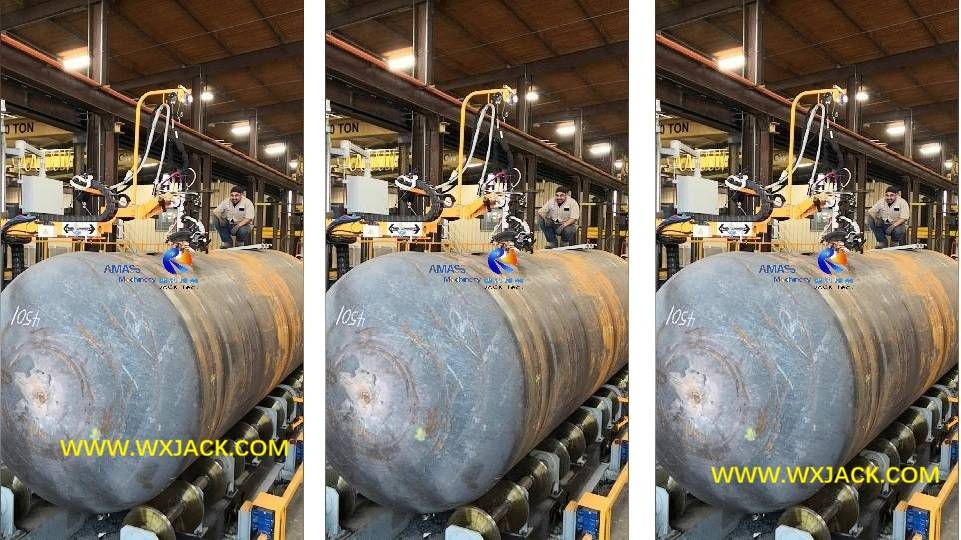

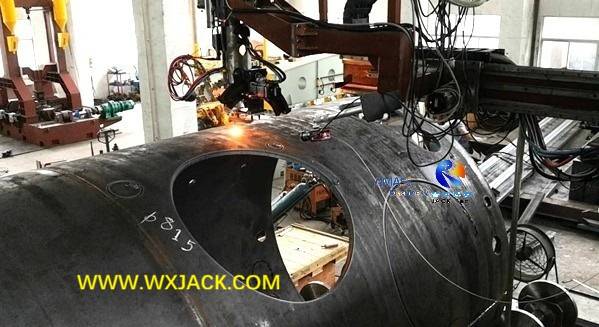

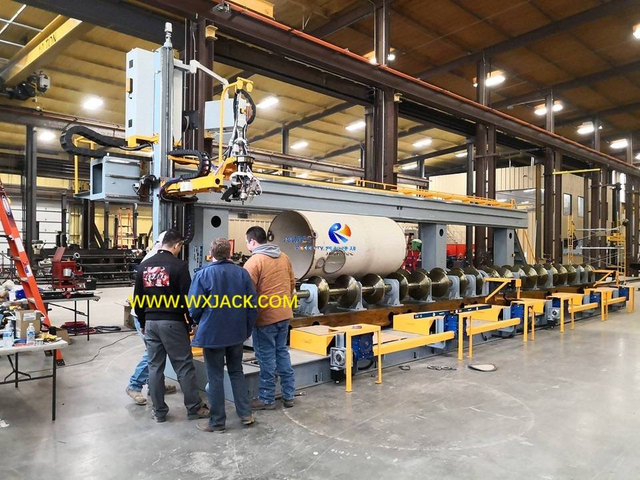

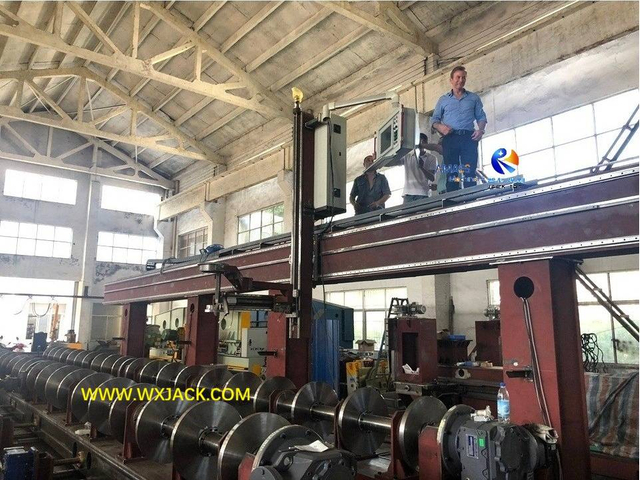

3) Выше 2nd и 3р-д фото показать рабочий момент Wuxi JACK 6-осевой большой Станок для резки труб с ЧПУ, вид под разными углами.

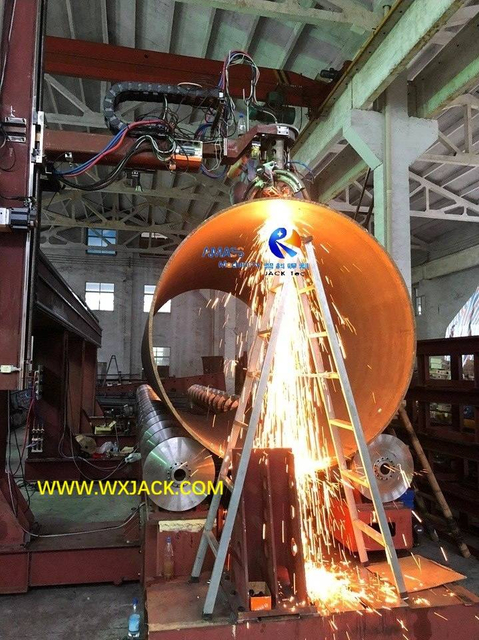

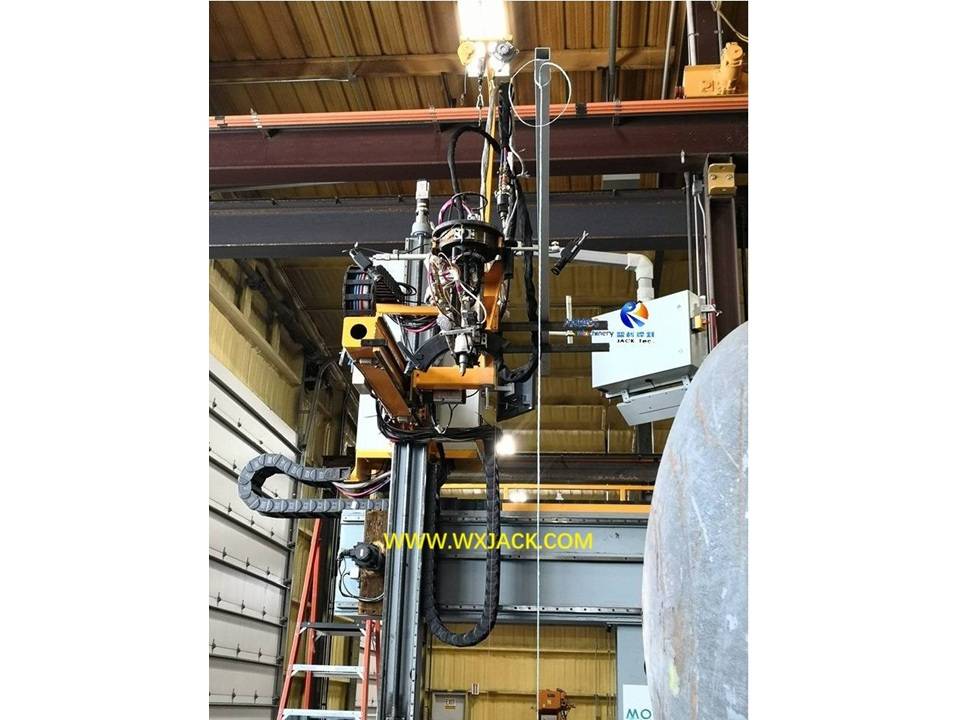

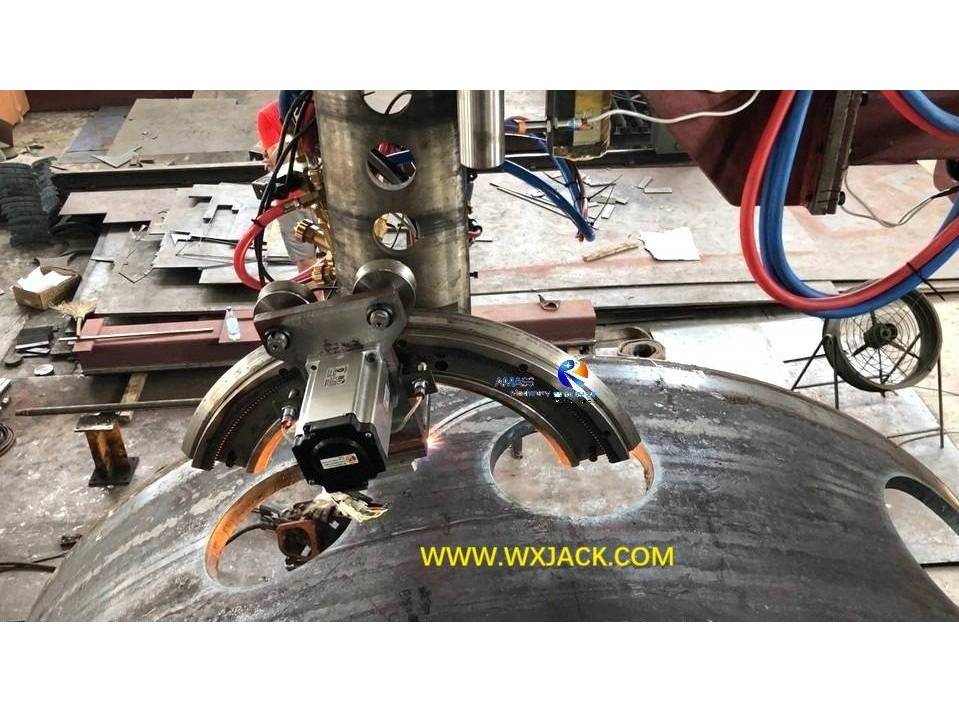

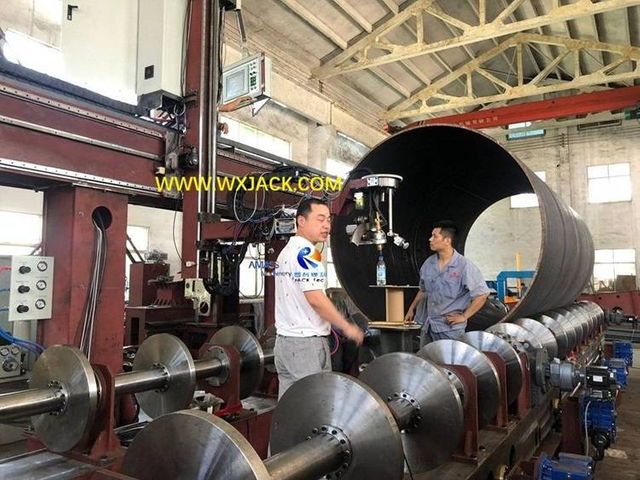

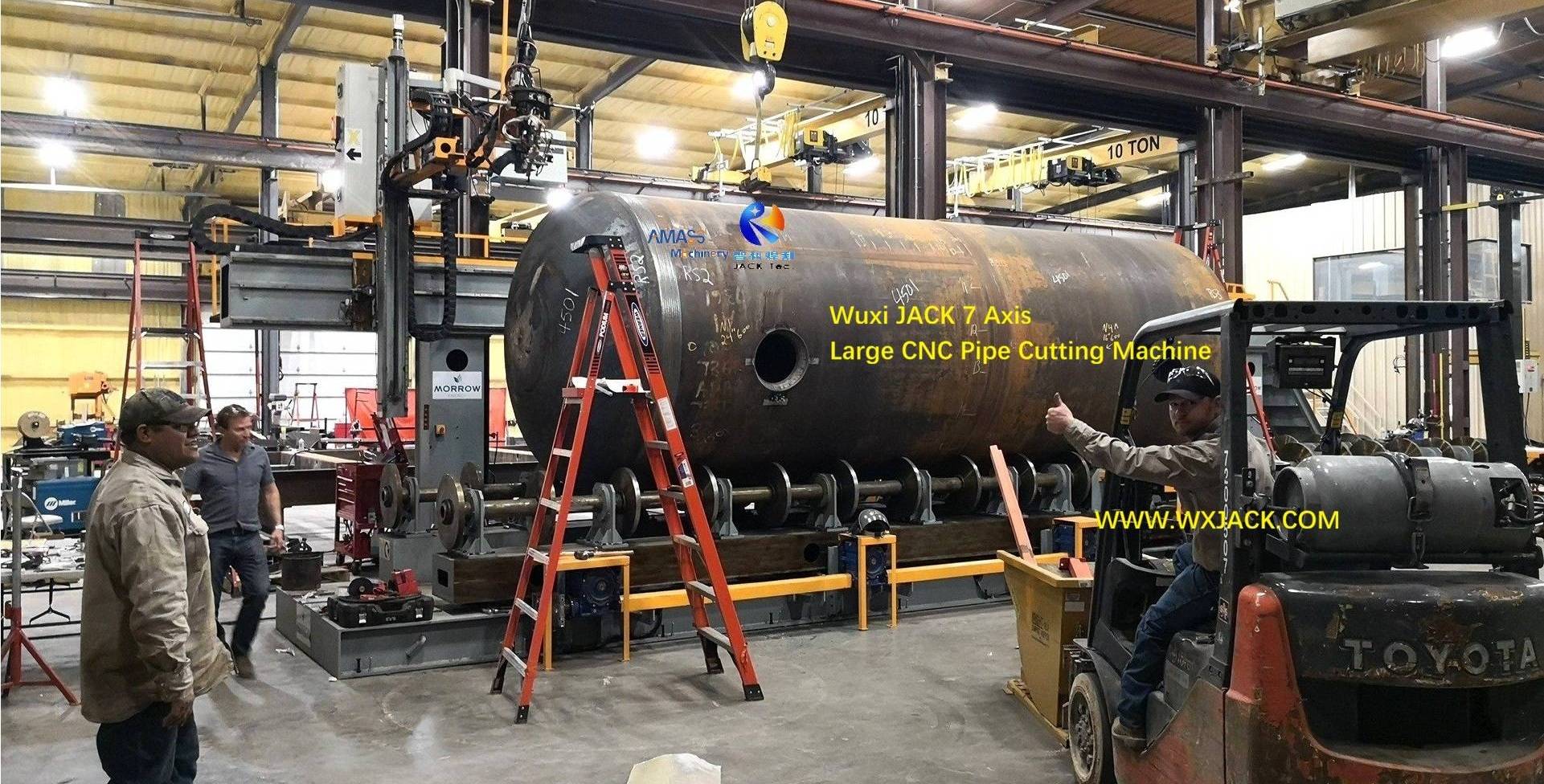

D. 7-осевой большой станок для резки труб с ЧПУ:

1. 7й Ось V в 7-осевой большой машине газовой резки труб с ЧПУ:

1) Функция: 7-осевой большой станок для резки труб с ЧПУ имеет те же функции, что и 5-осевой и 6-осевой станок плазменной резки труб с ЧПУ;

2) Разница в том, при дальнейшем увеличении диаметра трубы движение резака только по оси V не может охватить весь диапазон резки труб большого диаметра;

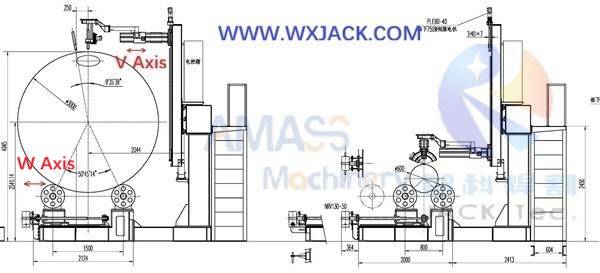

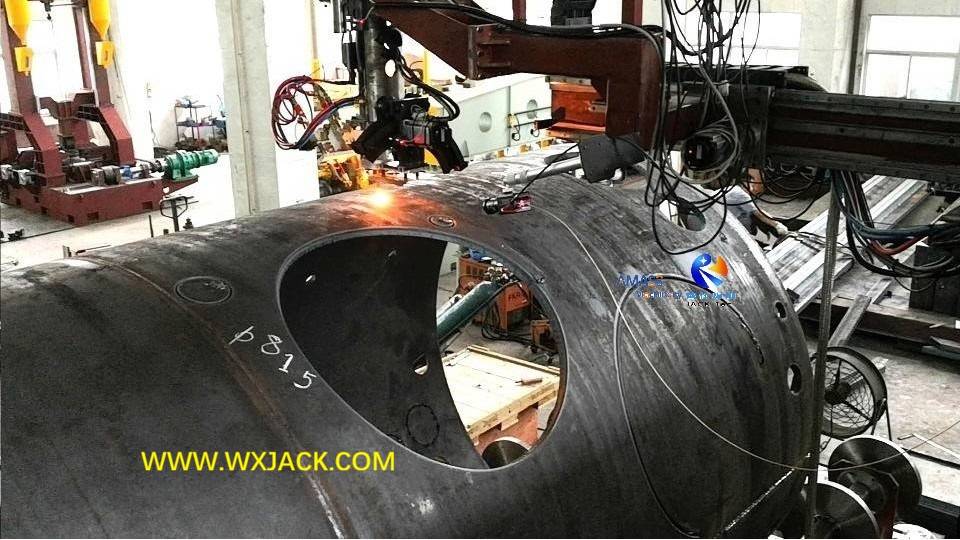

3) Ось W: К этому времени, как показано ниже, 7й Ось W должна быть введена в большой труборезный станок с ЧПУ, который предназначен для управления боковым перемещением поддерживающих труб роликовых опор в радиальном направлении трубы:

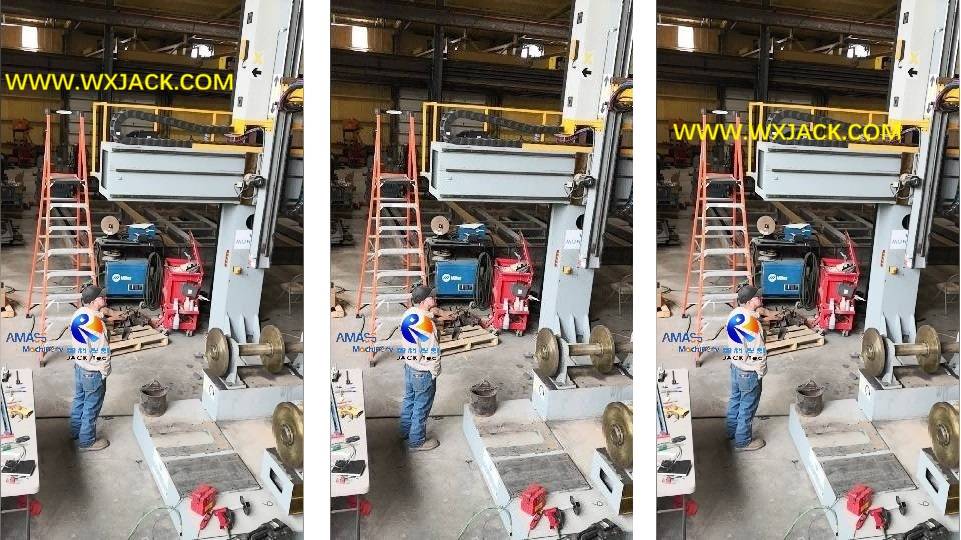

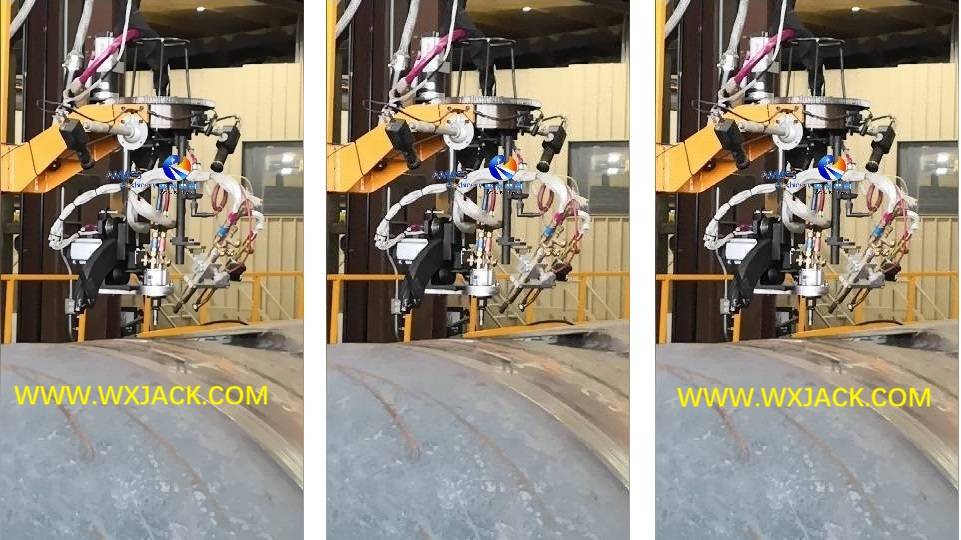

Слева направо эффективность оси W в 7й Большой станок для газовой резки труб с ЧПУ: (Рисунок 1)

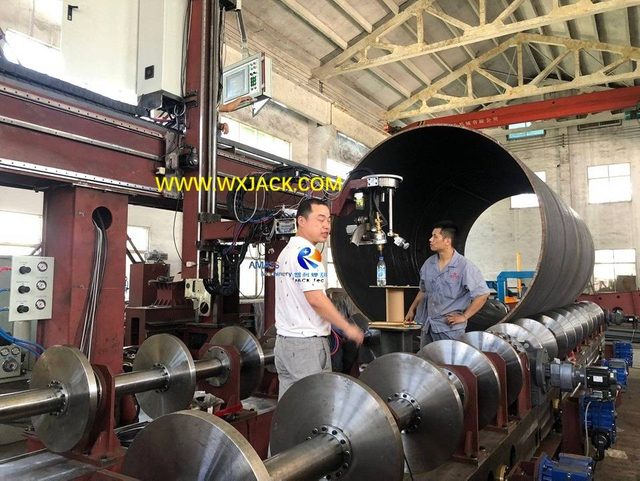

Рис.1 7-осевой станок для резки труб с ЧПУ

2. Применимые рабочие части для 7й Большой станок для газовой резки труб с ЧПУ:

1) Технические характеристики трубы: 7-осевой большой станок для резки труб с ЧПУ обычно используется для резки труб большого диаметра: Макс.Диаметр от 2500 до 3000 мм., с Толщина стенки трубы 3~100 мм;

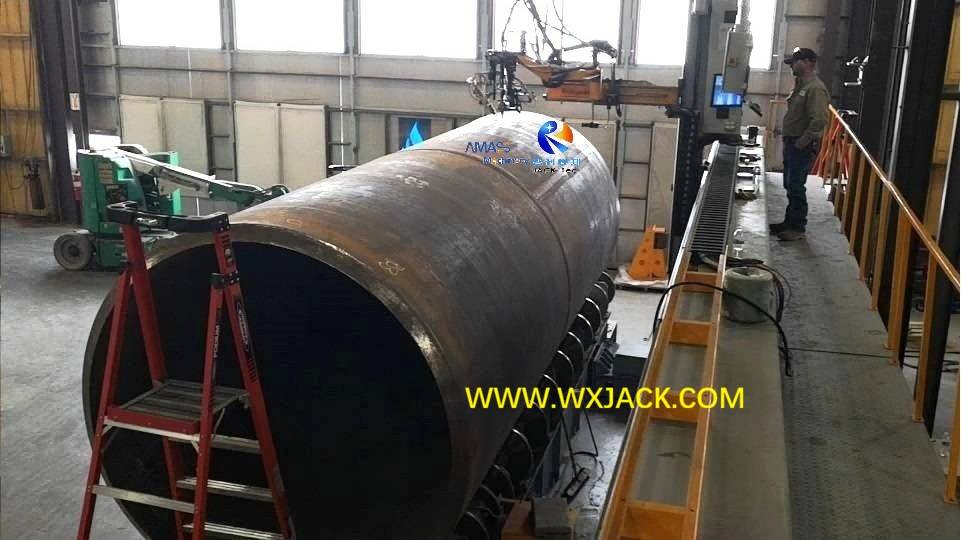

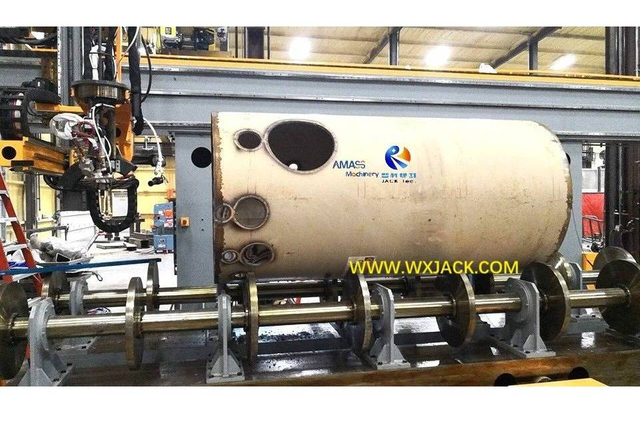

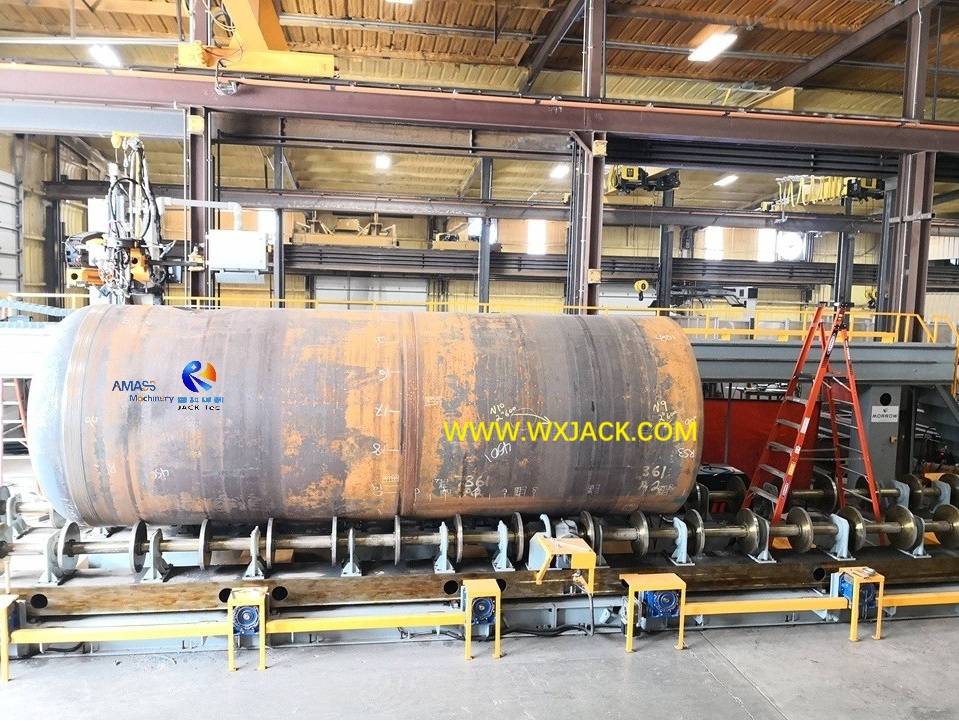

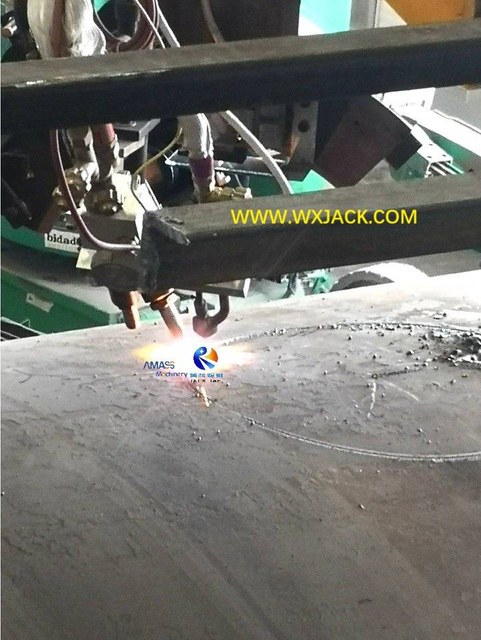

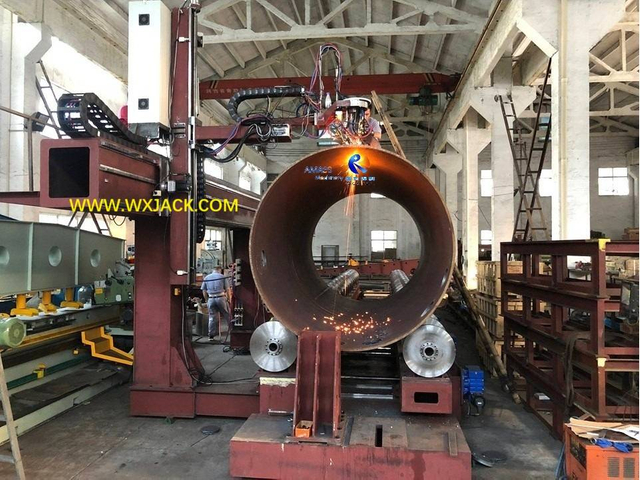

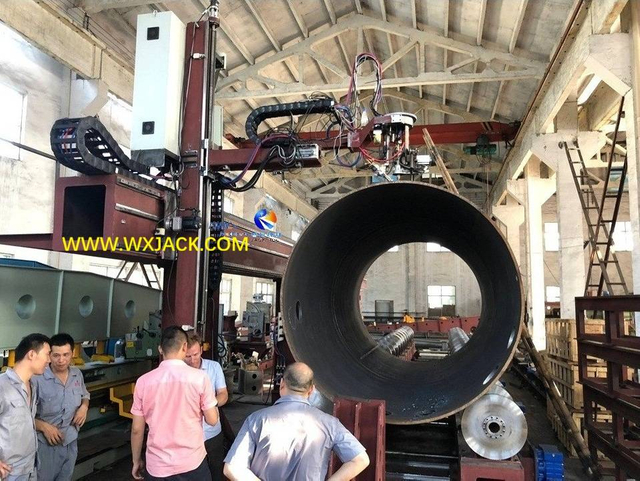

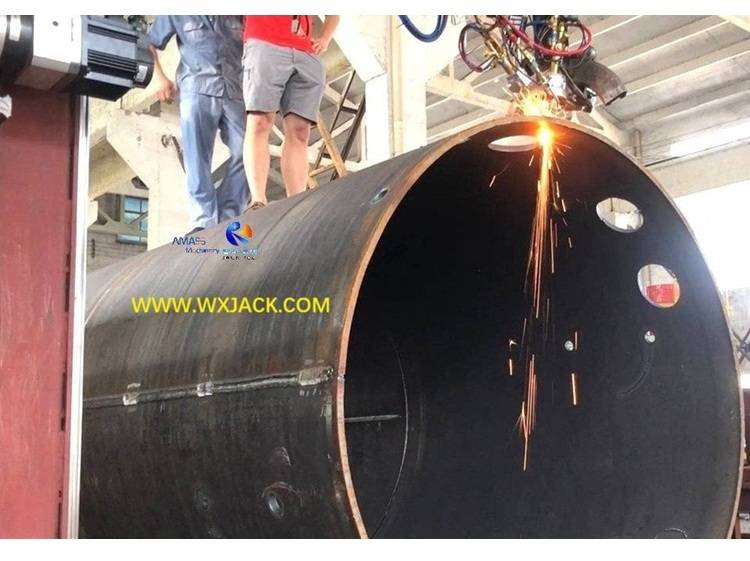

2) Вышеупомянутое 1ул. до 4й фото демонстрация огневой резки больших труб на рабочем месте Wuxi JACK 7-осевой большой Станок газовой резки труб с ЧПУ.

Категория и основные параметры труборезного станка с ЧПУ Wuxi JACK

1. Классификация станков плазменной резки труб с ЧПУ:

Станок для резки труб с ЧПУ серии CP имеет несколько способов классификации:
1) На основе оси управления, его можно разделить на 3/5/6/7 оси Станок для резки труб с ЧПУ;
2) В зависимости от диаметра заготовки, его можно разделить на Технические характеристики: 600 мм/660 мм/1400 мм/2000 мм/2500 мм/3000 мм Станок для резки труб с ЧПУ...;

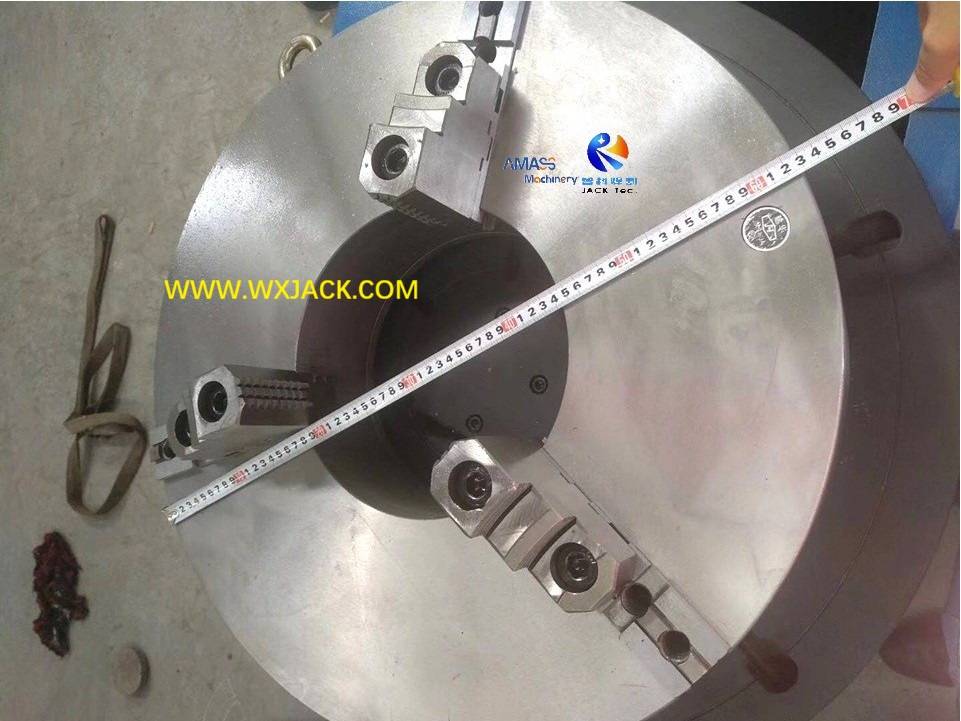

3) На основе механической конструкции крепления трубы, его можно разделить на приспособление для зажима патрона машина плазменной резки труб с ЧПУ и стиль фрикционного ролика Станок плазменной резки труб с ЧПУ.



2. Труборезные станки с ЧПУ Wuxi JACK можно разделить на 4 группы:

1) CP3 Φ600 мм ~ Φ660 мм Крепление когтя патрона 3 оси Станок плазменной резки труб с ЧПУ;
2) CP5 Φ600 мм ~ Φ660 мм Крепление когтя патрона 5 осей Станок для резки труб с ЧПУ;
3) CP5 Φ660мм ~ Φ1400мм Тип фрикционного ролика 5 осей Станок для резки труб с ЧПУ;

4) CP6/CP7 Φ2000мм ~ Φ3000мм Тип фрикционного ролика 6 осей/7 осей Большой станок для газовой резки труб с ЧПУ.

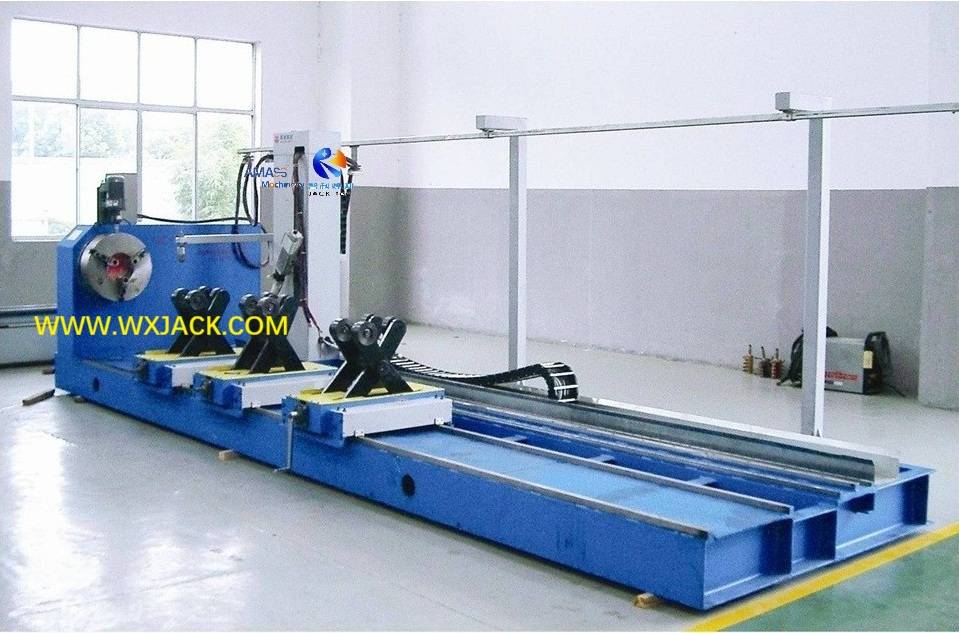

CP3 Φ600/660 Патронный коготь 3-осевой станок для резки труб с ЧПУ

Подробнее >>

1. Предыстория и использование небольшого 3-осевого станка плазменной резки труб с ЧПУ:

1) Значение: Модель CNC-CP3-600/660 является самой ранней моделью станка для резки труб с ЧПУ серии CP.Его можно рассматривать как отправную точку базовой конфигурации и функций в семействе продуктов плазменной резки труб с ЧПУ;
2) Особенность: Эта базовая модель труборезного станка с ЧПУ имеет самую низкую цену/эксплуатационные расходы и простое управление;
3) Заготовки: Он предназначен для обрезки труб малого и среднего размера и вырезания в трубах отверстий с прямой кромкой;
4) Макс.длина трубы может быть назначен клиентом.

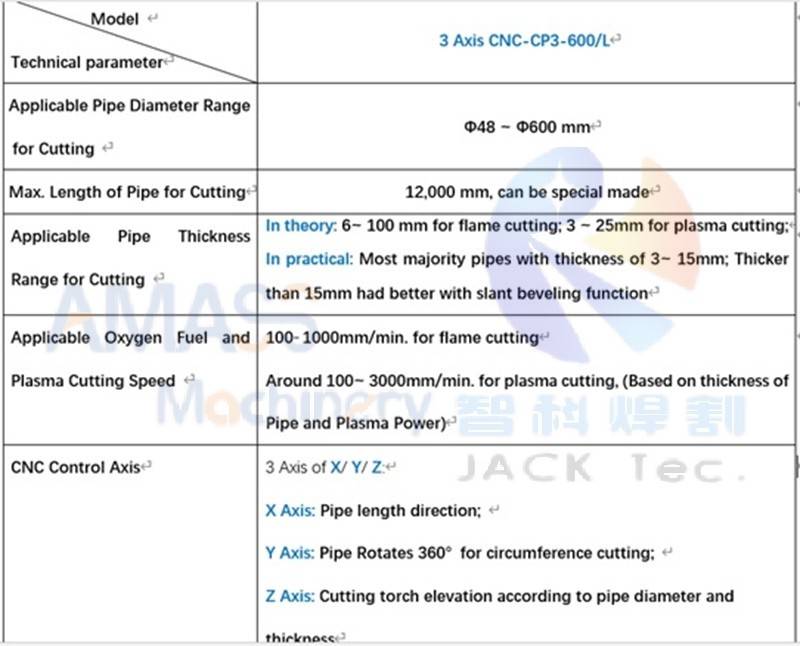

2. Технические параметры 3-осевого станка для резки труб с ЧПУ с патроном CP3 Φ600/660:

Модель
3-осевой станок для резки труб с ЧПУ
CP3-600/Л
CP3-660/Л
Подходящий диапазон диаметров труб 80 ~ 600/660 (мм)
Подходит Макс.Длина трубы 6000/ 9000/ 12000 мм
Диапазон толщины стенки трубы 6~100 мм для газовой резки;
3 ~ 25 мм для плазменной резки
Подходящая скорость резания
Пламя и плазма
200~800 мм/мин.для газовой резки;
Около 200~2000 мм/мин.для плазменной резки
(В зависимости от толщины трубы и мощности плазмы)
Ось управления ЧПУ
3 оси X/Y/Z:
Ось Х: Расположение резака вдоль продольной оси трубы;
Ось Y: Для управления вращением труб;
Ось Z: Резак по радиусу трубы

CP5 Φ600/660 Патронный коготь Станок плазменной резки труб с ЧПУ

Подробнее >>

1. Применение небольшого 5-осевого станка плазменной резки труб с ЧПУ:

1) Важность: Эта модель имеет самое широкое применение в труборезном станке с ЧПУ для труб малого диаметра;
2) Сильная возможность: Благодаря добавлению осей A и B 5-осевой станок плазменной резки труб с ЧПУ Φ600/660 может вырезать наклонные кромки;
3) Крепление трубы: Благодаря небольшому диаметру трубы приспособление выполнено в виде трехкулачкового патрона.



2. Технические параметры 5-осевого станка плазменной резки труб с ЧПУ CP5 Φ600/660 с зажимным патроном:

Модель
5-осевой станок для резки труб с ЧПУ
СР5- 600/л
CP5- 660/л
Диапазон установочного диаметра заготовки 48/80 ~ 600/660 (мм)
Установка Макс.Длина трубы 6000/ 9000/ 12000 мм
Диапазон толщины стенки трубы 6~100 мм для газовой резки;
3 ~ 25 мм для плазменной резки
Действительная скорость резания 200~800 мм/мин.для газовой резки
Около 200~2000 мм/мин.для плазменной резки
(В зависимости от толщины трубы и мощности плазмы)
Действительная ось управления ЧПУ
5 осей X/Y/Z/A/B
Ось Х: Для резака по длине трубы
Ось Y: Для вращения труб;
Ось Z: Для вертикального положения резака;
Ось: Для наклона резака по радиусу трубы;
Ось Б: Для наклона резака по длине трубы

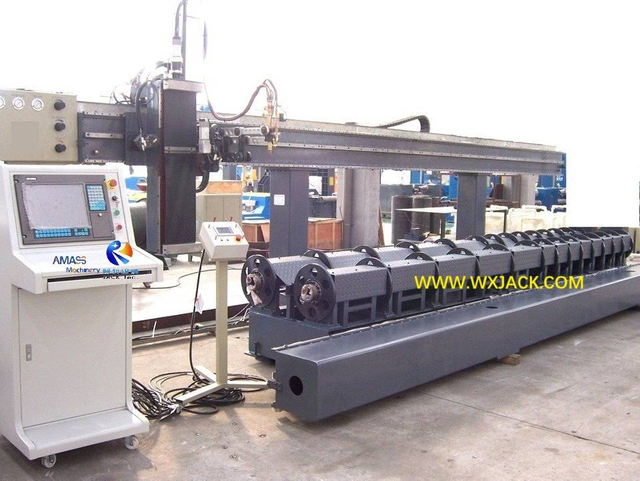

CP5 Φ660/ 1400 Фрикционный ролик 5-осевой станок для резки труб с ЧПУ

Подробнее >>

1. Характеристики и функции 5-осевого станка для резки труб с ЧПУ с опорой фрикционного ролика CP5 Φ660/1400:

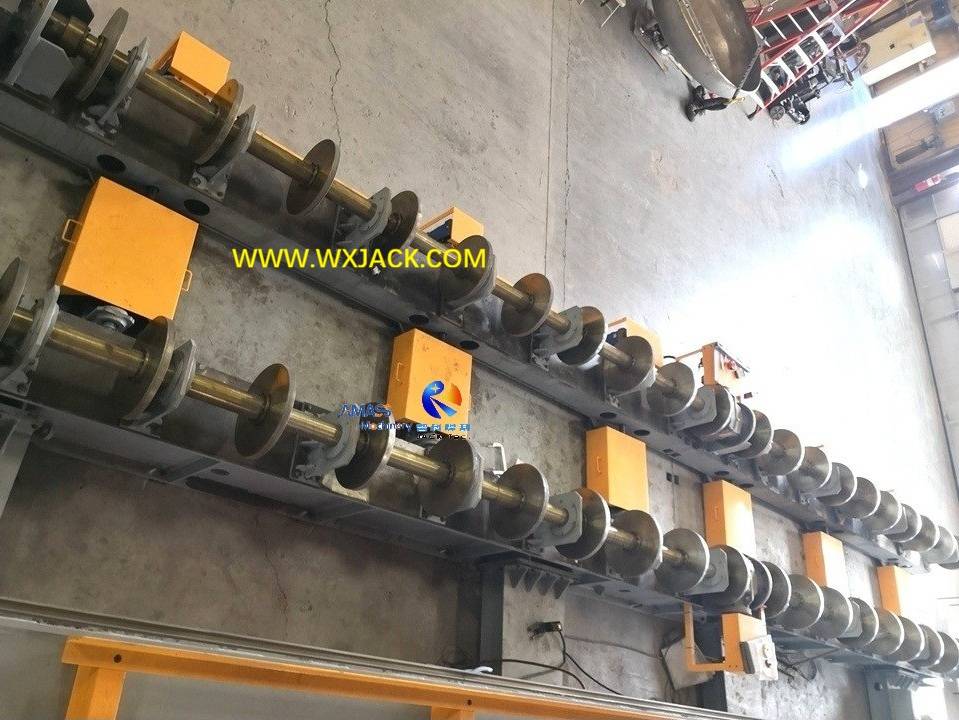

1) Когда использовать: Когда диаметр труб достигает пределов 660 мм~ 1400 мм, и, следовательно, увеличение толщины стенки трубы (обычно 20 мм ~ 50 мм), 5-осевой станок для резки труб с ЧПУ становится лучшим решением для клиентов;
2) Применимый держатель трубы: Между тем, из-за большего диаметра трубы, которая не подходит для удержания в захватах патрона, опорные кронштейны с фрикционными роликами больше подходят для этой спецификации труборезного станка с ЧПУ.

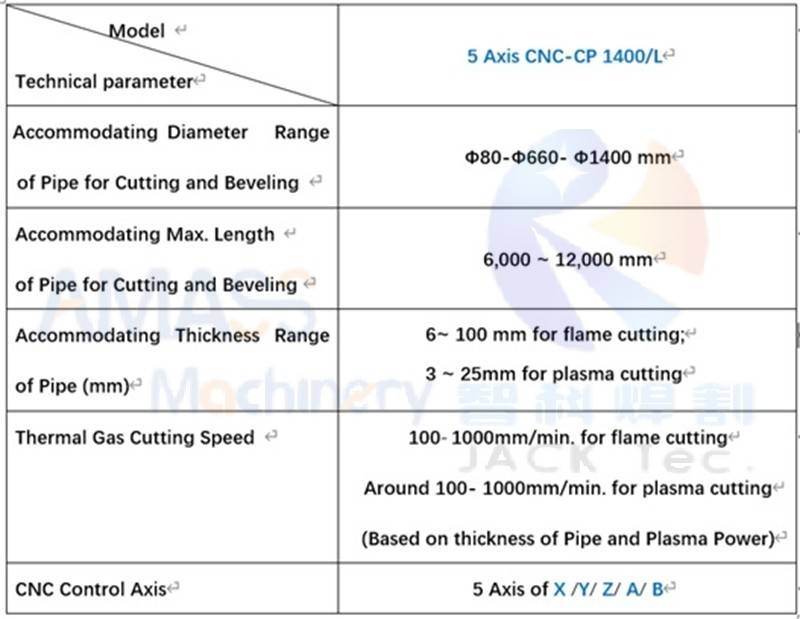

2. Технические параметры CP5 Φ660/1400 с фрикционным роликовым опорным 5-осевым станком для резки труб с ЧПУ:

Модель
5-осевой станок для резки труб с ЧПУ
СР5 - 660/л
СР5 - 1400/л
Применимый диапазон диаметров заготовки 48/300 ~ 660/1400 (мм)
Применимо Макс.Длина заготовки 6000/ 9000/ 12000 мм
Диапазон толщины стенки трубы 6~100 мм для газовой резки;
3 ~ 25 мм для плазменной резки
Применимая скорость резки термического газа 200~800 мм/мин.для газовой резки
Около 200~2000 мм/мин.для плазменной резки
(В зависимости от толщины трубы и мощности плазмы)
Ось управления ЧПУ
5 осей X/Y/Z/A/B
Ось Х: Для перемещения резака вдоль продольного направления трубы;
Ось Y: Для управления вращением трубы по часовой/против часовой стрелки;
Ось Z: Для управления подъемом резака;
Ось: Для наклона резака по радиусу трубы;
Ось Б: Для наклона резака вдоль продольного направления трубы.

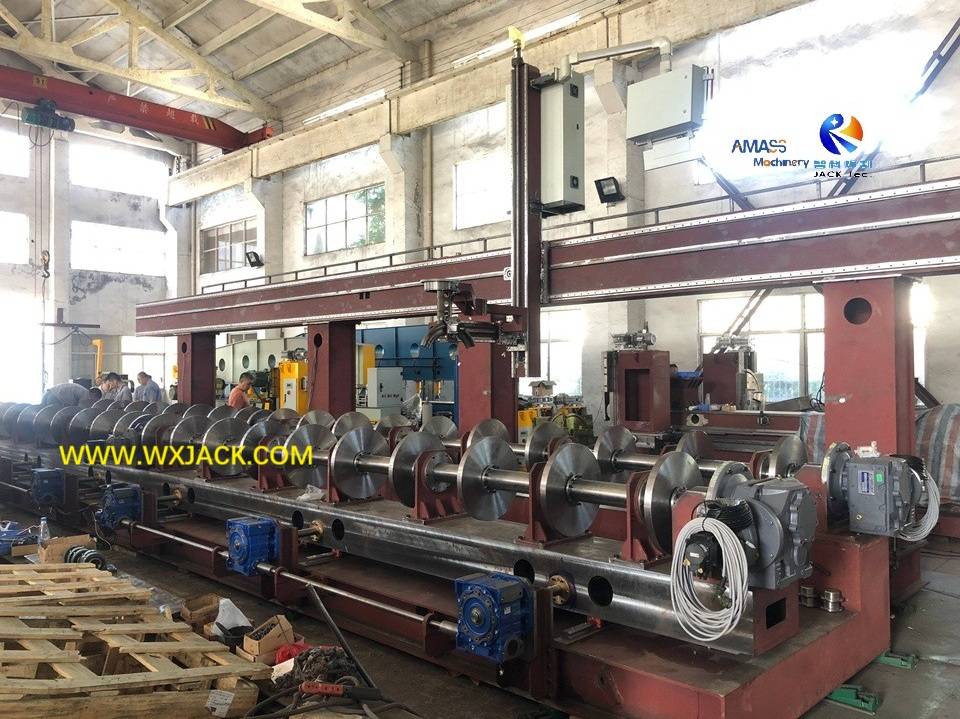

CP6/CP7 Φ2000~3000 Фрикционный ролик 6/7 оси Большой станок для резки труб с ЧПУ

Подробнее >>

1. Особенности и принцип работы фрикционного роликового опорного станка CP6/CP7 диаметром 2000–3000 мм, 6/7 оси, большой станок для газовой резки труб с ЧПУ:

1) Применимые диаметры труб: При диаметре заготовки от Φ2000 мм к большему: Φ2500 мм, и Φ3000 мм6-я ось V и 7-я ось W должны быть установлены на большом станке для резки труб с ЧПУ;
2) Техническая особенность: In 7-осевой большой станок для газовой резки труб с ЧПУДля усиления 7-й оси W один ряд фрикционных роликов является стационарным, а другой ряд подвижным под управлением двигателя.

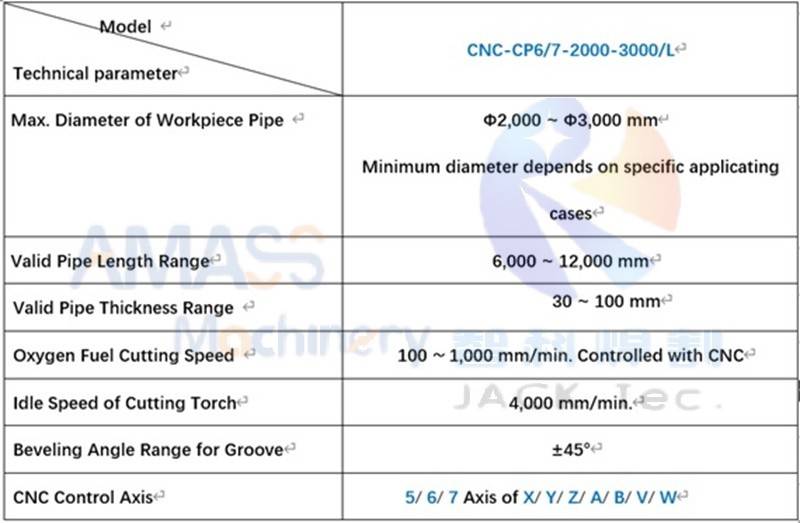

2. Технические параметры CP6/CP7 Φ2000~3000 фрикционного ролика с 6/7 осями, большого станка для резки труб с ЧПУ:

Модель 6/7-осевого большого станка для резки труб с ЧПУ СР6 - 2000/л
СР7 - 2500/л
СР7 - 3000/л
Применимый диапазон диаметров заготовки 400/ 500/ 600 ~
2000/ 2500/ 3000 (мм)
Применимо Макс.Длина заготовки 6000/ 9000/ 12000/ 15000
мм
Диапазон толщины стенки трубы 6~100 мм для газовой резки;
3 ~ 25 мм для плазменной резки
Применимая скорость резки термического газа 200~800 мм/мин.для газовой резки
Около 200~2000 мм/мин.для плазменной резки
(В зависимости от толщины трубы и мощности плазмы)
Применимая ось управления ЧПУ 7 осей X/Y/Z/A/B/V/W
Ось Х: Для перемещения резака вдоль продольной оси трубы;
Ось Y: Для управления вращением заготовки;
Ось Z: Для подъема и опускания резака;
Ось: Для наклона резака по радиусу заготовки;
Ось Б: Для наклона резака вдоль трубы;
Ось V: Для перемещения резака по радиусу заготовки;
Ось W: Для перемещения опорных роликов труб вдоль поперечного сечения.

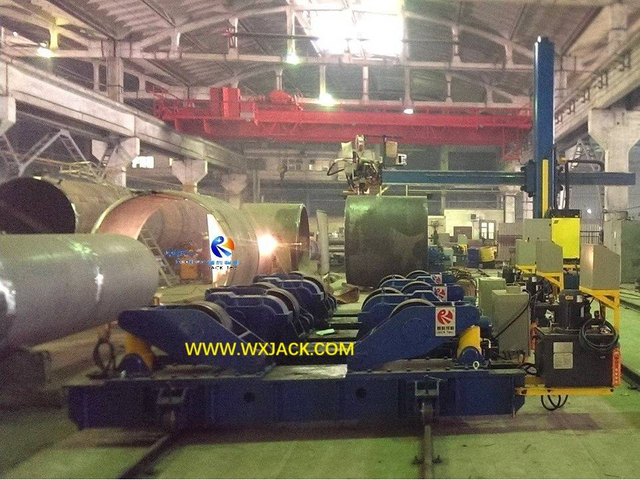

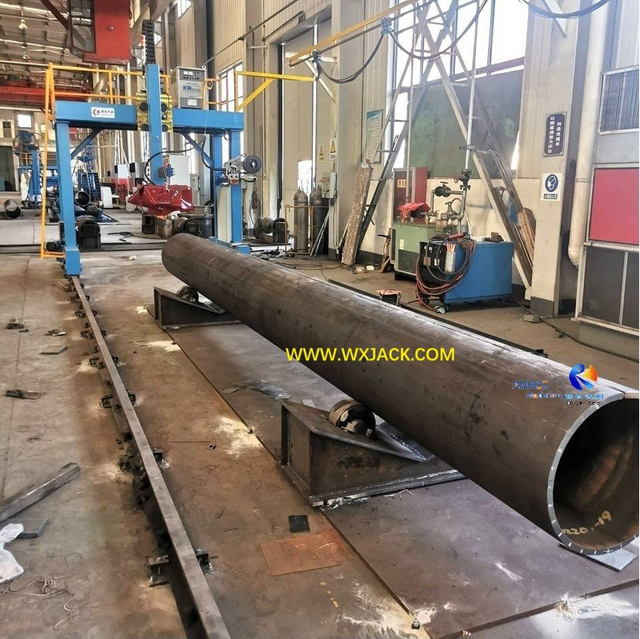

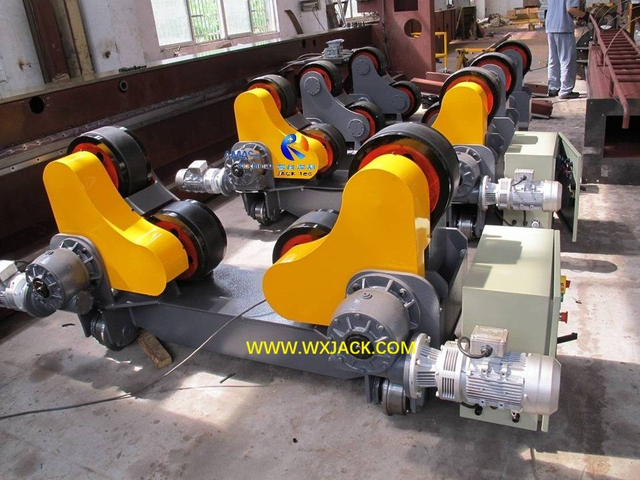

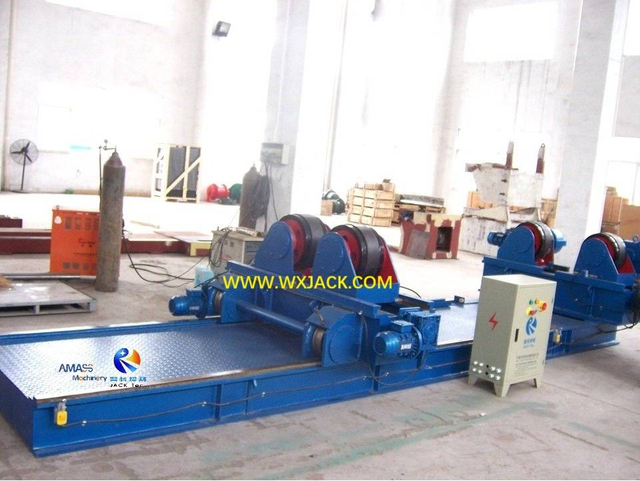

Сопутствующее оборудование для труборезного станка с ЧПУ

Как 1ул. рабочее оборудование, ориентированное на трубы / трубки / резервуары, основным сопутствующим оборудованием для машины плазменной резки труб с ЧПУ серии CP являются:
1. Вращатель для сварки труб: Для изготовления готовых труб методом кольцевой и продольной сварки швов;

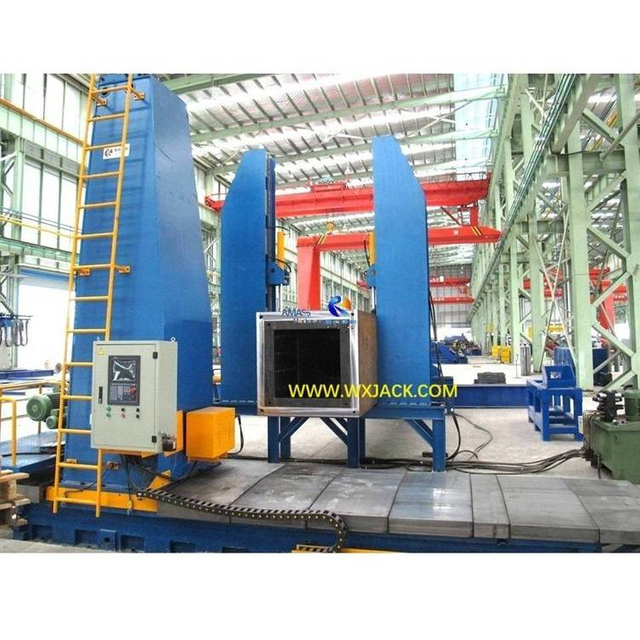

2. Фрезерный станок с ЧПУ для торцевой поверхности трубной балки: Для полировки торца труб после изготовления;

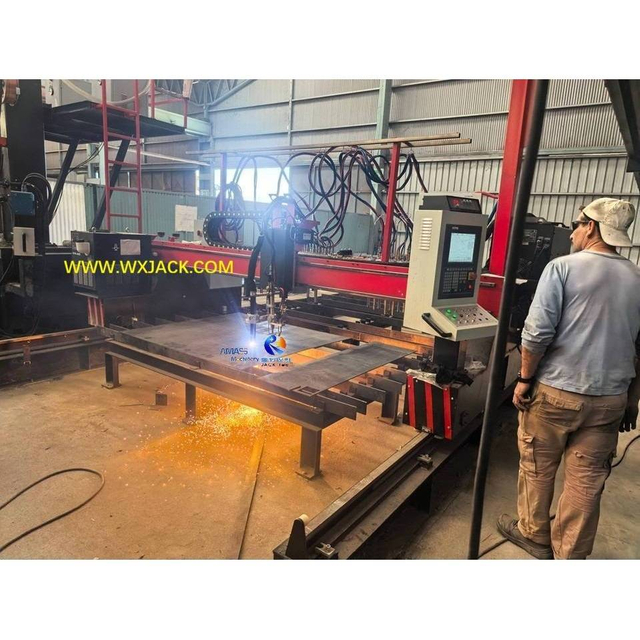

3. Станок для резки пластин с ЧПУ: Заготовка заменена с трехмерной трубы на двухмерную пластину, что соответственно уменьшает количество осей управления.



01

02

03

Другие серии продуктов, которыми мы владеем, помимо станка для резки труб с ЧПУ

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
A. Расширенная функция вспомогательной системы загрузки для ежедневной эксплуатации крупногабаритного фрезерного станка SXBJ-16:
B. Конструкция и принцип работы автоматических вспомогательных погрузочных кронштейнов с гидравлическим приводом в оборудовании для фрезерования кромок крупногабаритных листов:
C. Использование крупногабаритного фрезерного станка SXBJ-16:
D. Технические параметры крупногабаритного фрезерного станка SXBJ-16:
0
0
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0

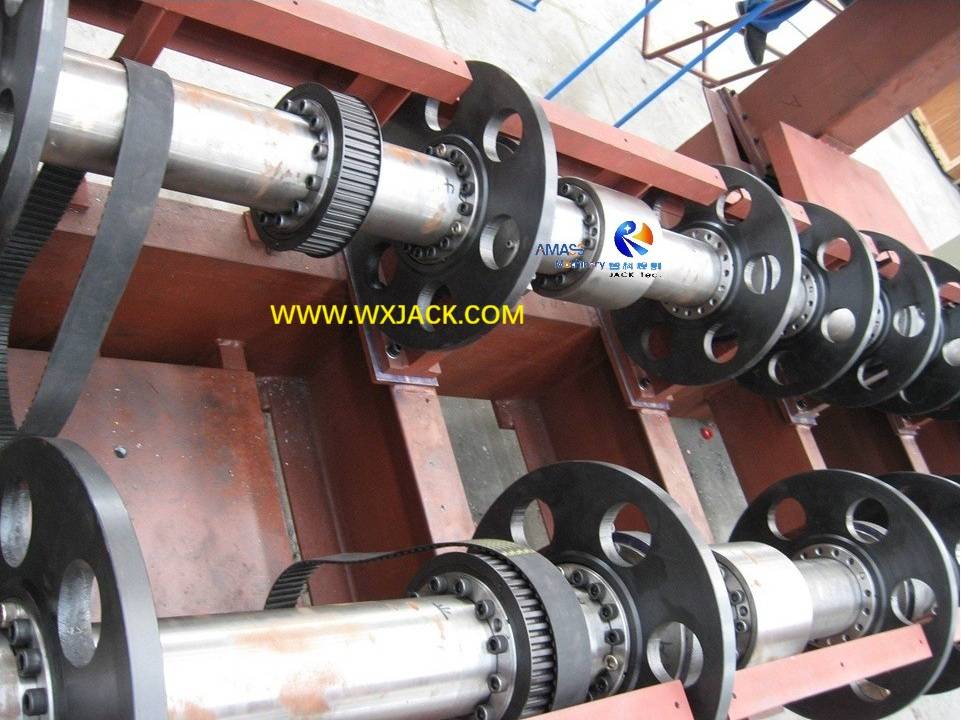

A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Блоги о станках для резки труб с ЧПУ

Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
