1 CNC Plasma Plate Cutting Machine 19

Машина для плазменной резки пластин с ЧПУ Wuxi JACK, острый инструмент для клиентов!

Панель навигации на странице "Станок плазменной резки листового металла с ЧПУ"

1. Происхождение и возможности машины для плазменной резки листового металла с ЧПУ

1. Происхождение и возможности машины для плазменной резки листового металла с ЧПУ

2. Изображение на станке плазменной резки с ЧПУ Wuxi JACK

3. Управление процессом на станке плазменной резки с ЧПУ

4. Рабочее видео станка плазменной резки с ЧПУ Wuxi JACK

5. Стоимость формирования и производства станка для плазменной резки пластин с ЧПУ

6. Тип применения станка плазменной резки с ЧПУ

7. Состав станка плазменной резки с ЧПУ

8. Работа станка плазменной резки с ЧПУ

9. Категория и параметры станка плазменной резки листового металла с ЧПУ

1 Станок для резки пластин с ЧПУ 3
2 Станок плазменной резки с ЧПУ 9
3 Станок газопламенной плазменной резки с ЧПУ 29- IMG_4626
4 Станок для резки пластин с ЧПУ 35-QQ图片20140807095514
5 Машина для плазменной резки пластин с ЧПУ 37
6 Станок плазменной резки с ЧПУ 40
7 Станок газопламенной плазменной резки с ЧПУ 55-QQ图片20150120074339
8 Станок для резки пластин с ЧПУ 56-CNC7014 上海交鸿 2015-0520150518_131609

Происхождение и возможности машины для плазменной резки листового металла с ЧПУ



1. Предыстория разработки и преимущества станка для плазменной резки листового металла с ЧПУ:

Станок плазменной резки с ЧПУ был разработан на основе Станок для резки пластин с ЧПУ.Это своего рода средний и высокий конец Станок для резки пластин с ЧПУ, преодолевая разрыв между газовой и лазерной резкой.


Эксклюзивные возможности станка плазменной резки с ЧПУ можно перечислить как:

1) Доступно для резки всех видов металлических материалов: Он не ограничивается углеродистой сталью, но также включает нержавеющую сталь, сплав, алюминий, бронзу;
2) Высокая скорость резки: 3000~ 5000 мм/мин.скорость в машине плазменной резки с ЧПУ может обеспечить производительность в 3-5 раз по сравнению с машиной для резки листового металла с ЧПУ при работе с металлической пластиной той же толщины;
3) Каттин высшего качестваg: Низкая площадь воздействия вокруг зоны резки обеспечивает небольшую деформацию готового изделия и почти полное отсутствие эффекта шлака при резке.Это сильная сторона вырезанной детали, изготовленной на станке плазменной резки с ЧПУ;
4) Гибкая механическая структура: Помимо портальной рамы, станок для плазменной резки листового металла с ЧПУ также может быть выполнен в виде стола компактного размера для выполнения сверхточной резки и подводного типа для экологически чистой работы станка для резки листового металла с ЧПУ;

Три типа механического корпуса станка плазменной резки с ЧПУ:

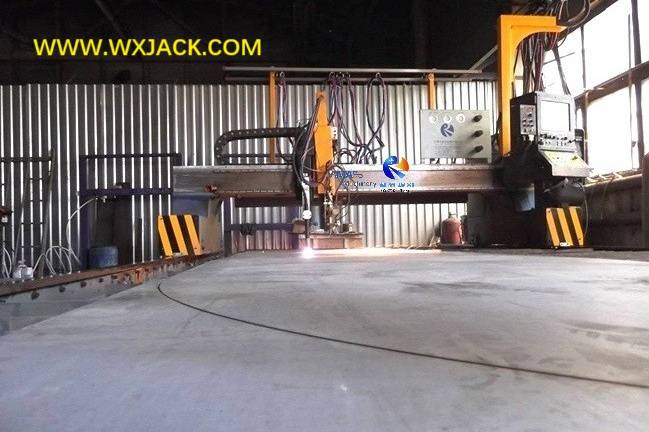

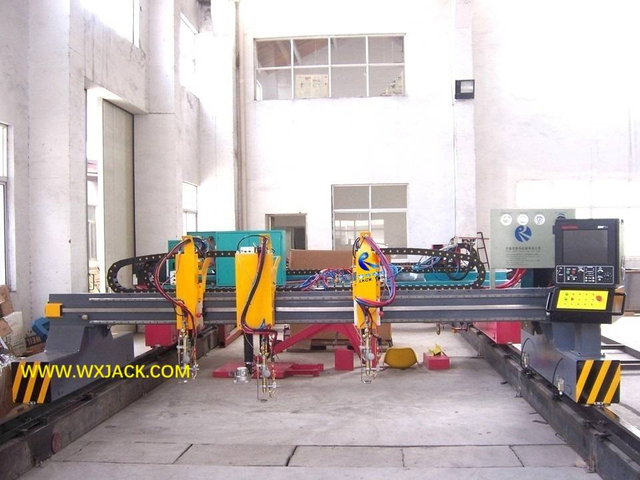

Рис. 1. Машина для плазменной резки пластин с ЧПУ 2. Рис. 2 Станок для резки пластин с ЧПУ 4A Рис. 3 Станок плазменной резки с ЧПУ 17- 100_3915
5) Краткая рутина газовой трубкиg: Как мы видим во введении Пламенной машины для резки листового металла с ЧПУ, существует 3 способа резки газа: кислород и ацетилен/пропан, которые необходимо расположить как в продольном, так и в поперечном направлении на расстоянии более 20 м.Для сравнения, машина для плазменной резки с ЧПУ включает в себя только прокладку кабеля на короткие расстояния от источника питания плазмы до резака, что обычно не превышает 5 м.



2. Сценарий применения станка плазменной резки с ЧПУ:


1) Из-за вышеперечисленных преимуществ машина плазменной резки с ЧПУ обычно используется для фигурной резки «высокого класса» на объектах со строгим спросом, таких как: обработка корпуса механических и электрических изделий, рекламный логотип, ремесло украшение и т.д.;

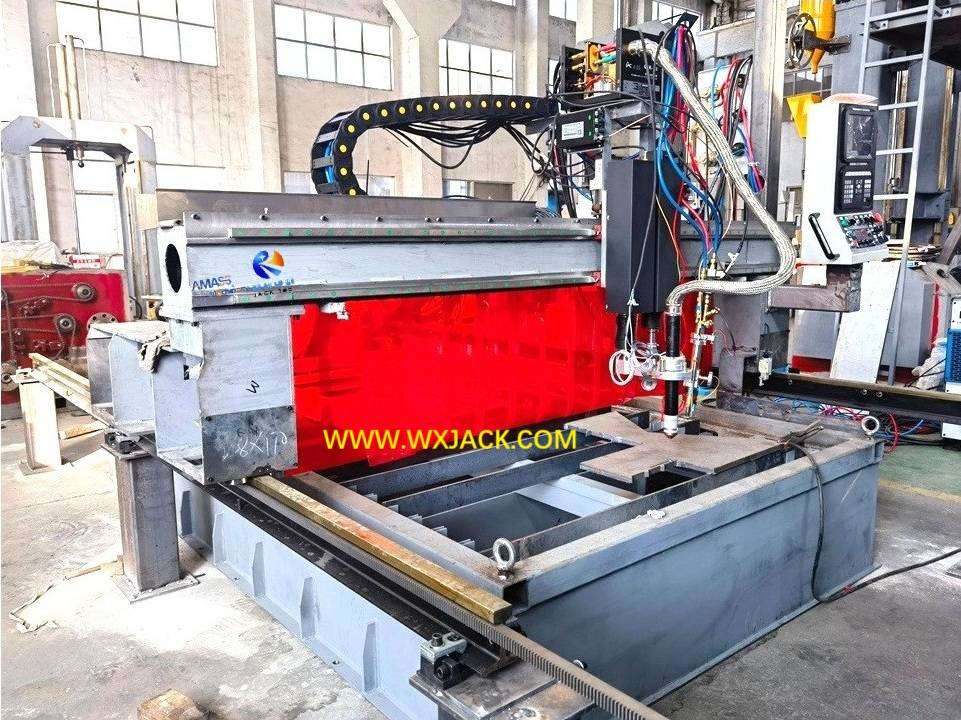

2) Есть некоторые интегрированные функции станка для плазменной резки с ЧПУ, такие как объединение возможностей сверления, которые должны быть превращены в набор 'Станок для резки и сверления пластин с ЧПУ'.





3. Техника резки, используемая в станке плазменной резки с ЧПУ:

1) Как следует из названия, машина для плазменной резки пластин с ЧПУ использует ионизированный высокоскоростной воздух в качестве режущей среды, которая излучает высокотемпературную электрическую дугу и, в свою очередь, расплавляет металлическую пластину, образуя пропил;

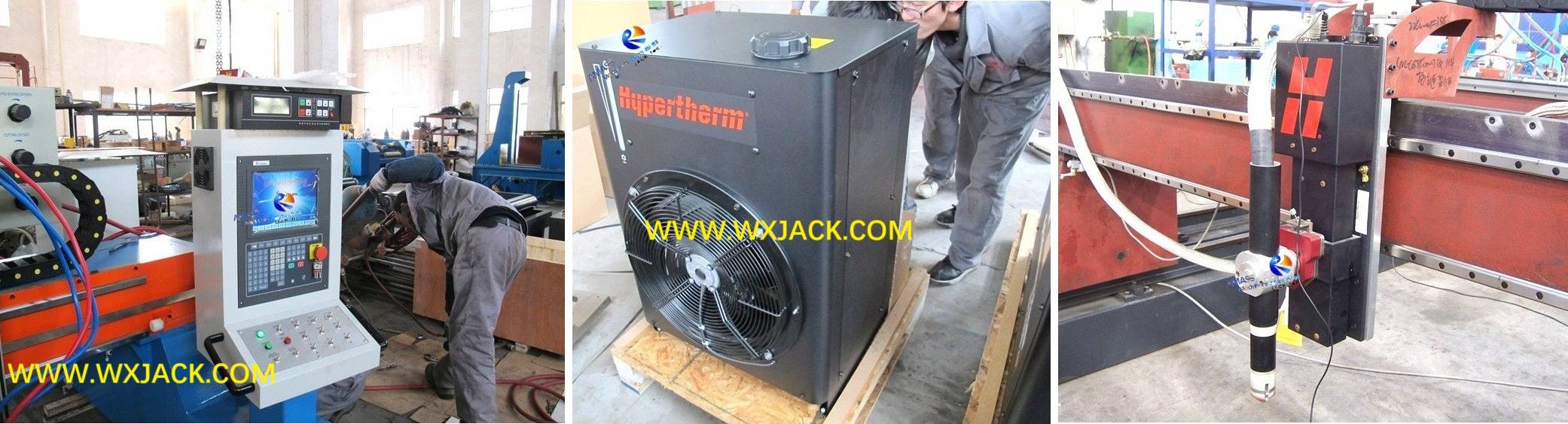

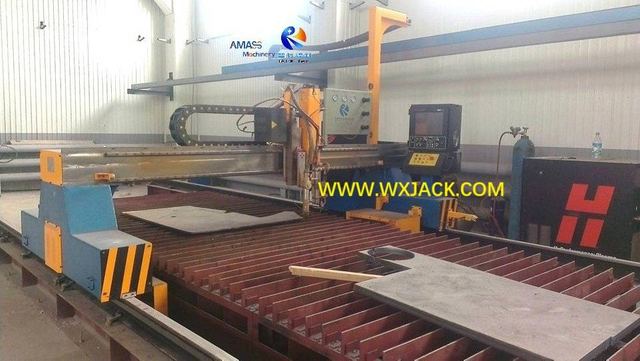

2) Система плазменной резки, оснащенная станком плазменной резки с ЧПУ, включает в себя источник плазменного питания и специальный резак:

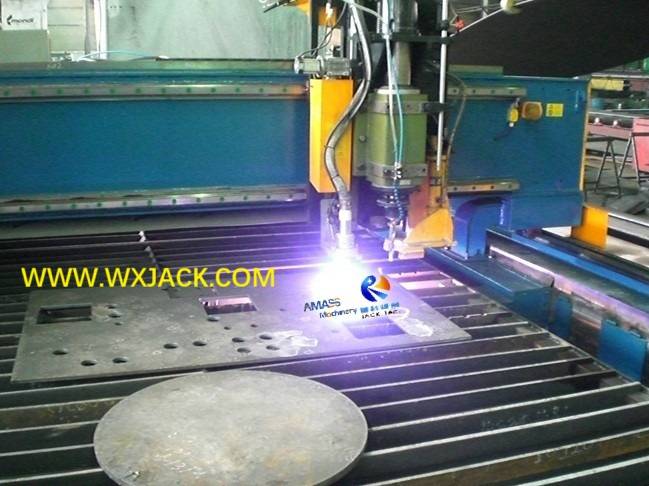

Рис. 4 Станок плазменной резки с ЧПУ 44 Рис.5 Станок для резки пластин с ЧПУ 6
3) Для быстрого и общего ознакомления с семейством машин для плазменной резки с ЧПУ посетите веб-страницу со сводными слайдами 'Обзор станка для резки листового металла с ЧПУ Wuxi JACK'.


Различные режимы станка плазменной резки с ЧПУ Wuxi JACK

Управление процессом на станке плазменной резки с ЧПУ

1 CNC Plate Cutting Machine 4
2 CNC Plasma Plate Cutting Machine 13
3 CNC Plasma Cutting Machine 41- IMG_3824
4 CNC Flame Plasma Cutting Machine 42- IMG_9029
5 CNC Plate Cutting Machine 45
6 CNC Plasma Plate Cutting Machine 58
7 CNC Plate Cutting Machine 77

Рабочее видео станка плазменной резки с ЧПУ Wuxi JACK

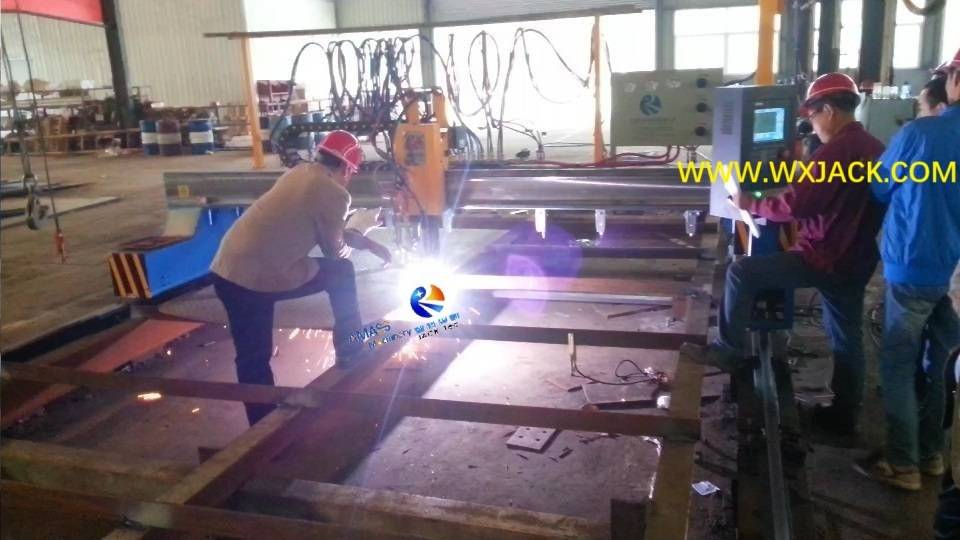

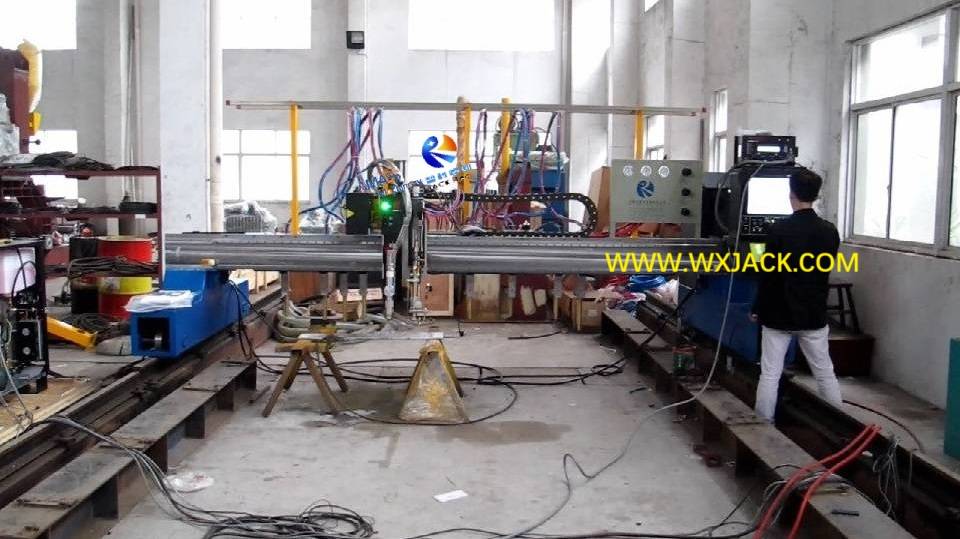

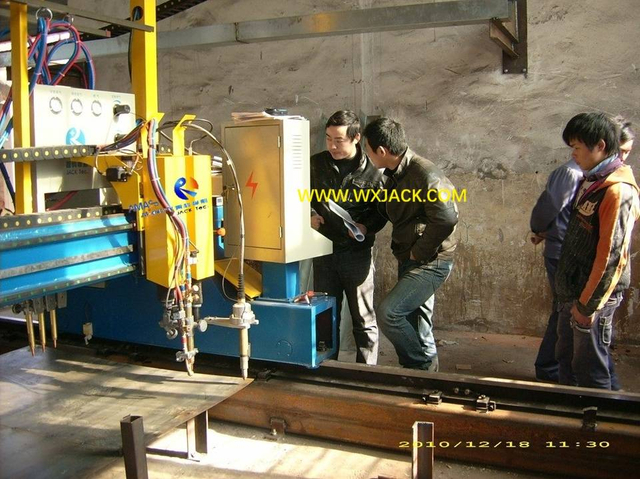

Семинар Проверка пробного запуска плазменного источника питания и резака на станке плазменной резки с ЧПУ Wuxi JACK

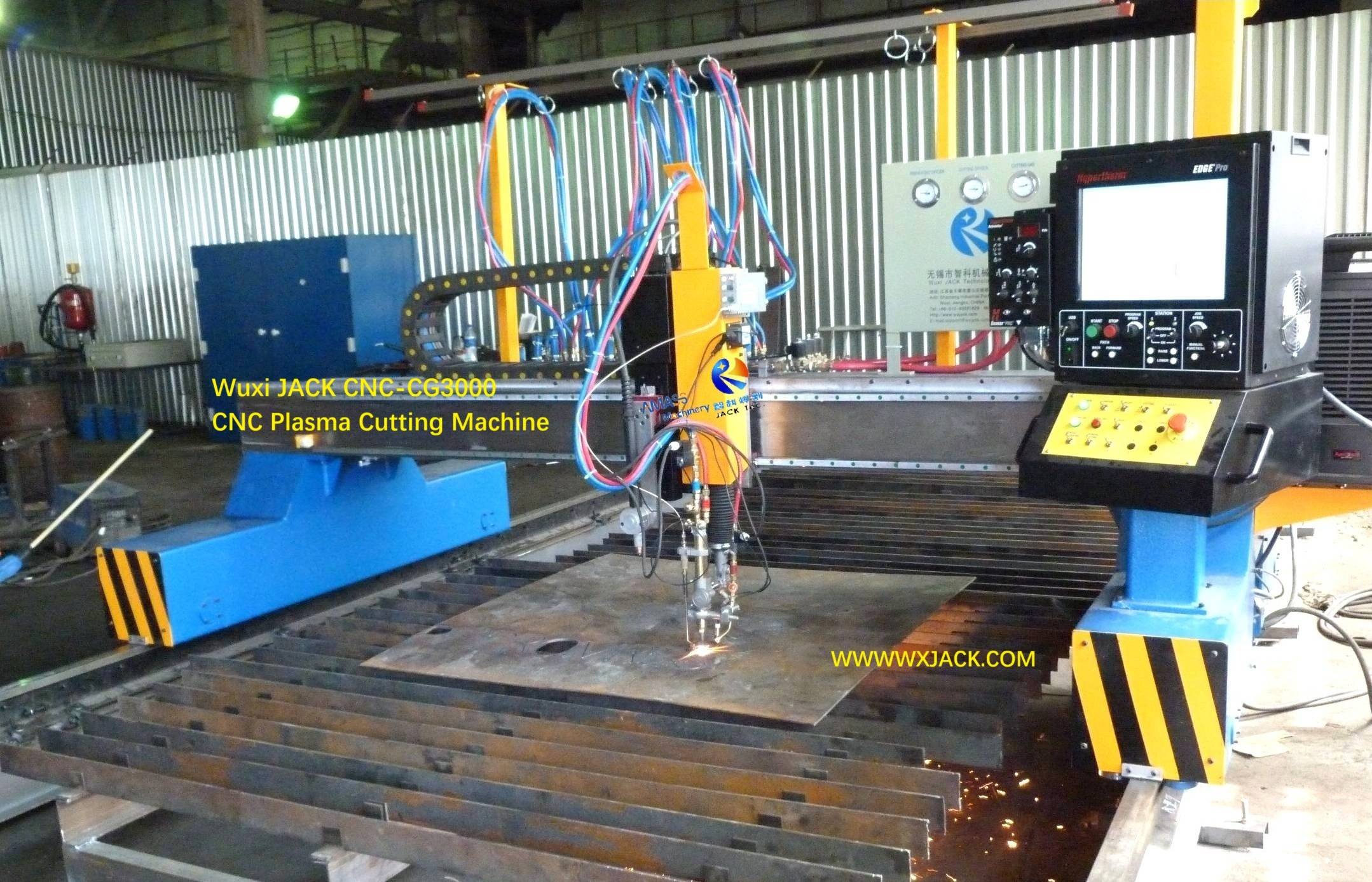

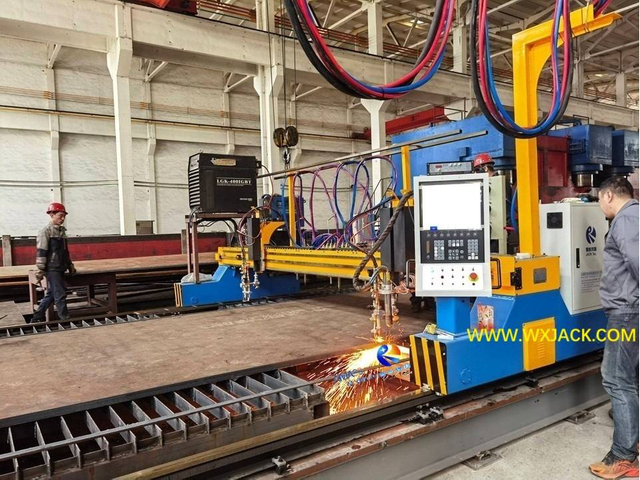

Плазменная резка на станке плазменной резки с ЧПУ Wuxi JACK CG5000 на объекте заказчика

Введение в станок для резки пластин с ЧПУ Wuxi JACK, ЧПУ для резки , фигурной и программное обеспечение для раскроя

Составление и разбивка стоимости производства станка для плазменной резки листового металла с ЧПУ

1. Модульность : Станок плазменной резки с ЧПУ выполнен в форме «модульности».Он имеет ту же структуру, что и станок для резки листового металла с ЧПУ, и может иметь объединенные функции.Поэтому люди иногда называют это станком плазменной резки с ЧПУ.Для сравнения, лазерная резка - это другой тип станка для резки пластин с ЧПУ, отличный от резки пламенем и плазменной резки;
2. Стоимость производства : Теоретически, один комплект станков для плазменной резки с ЧПУ может иметь более 1 группы систем плазменной резки.Однако при практическом использовании из-за высокой стоимости источника питания и расходных материалов для плазменной резки в большинстве случаев один комплект станков для резки листового металла с ЧПУ оснащен 1 группой системы плазменной резки;
3. Бюджет машины : Предложение станка для плазменной резки с ЧПУ можно рассматривать примерно как «Цена станка для резки с ЧПУ пламенем + Цена системы плазменной резки».Кроме того, на выбор предлагается ряд моделей источников питания для плазменной резки в зависимости от макс.толщина металлического листа, который необходимо разрезать на станке для резки листового металла с ЧПУ;

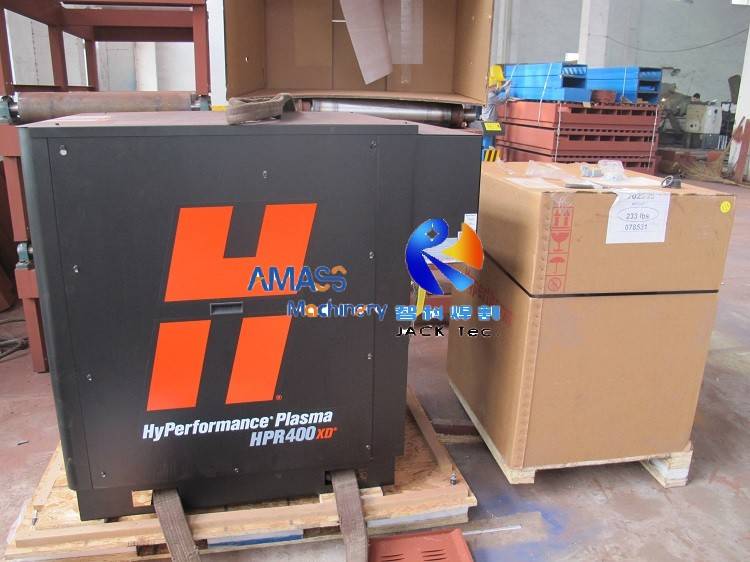

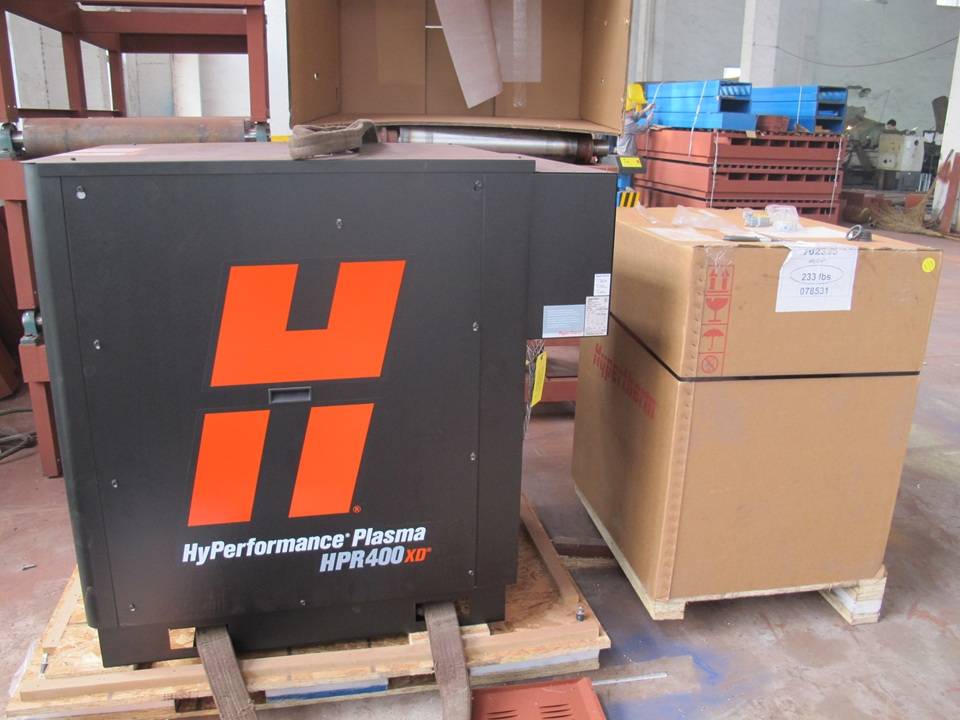

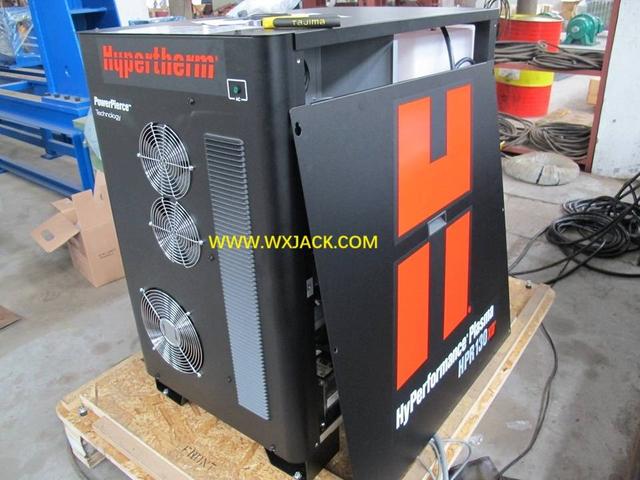

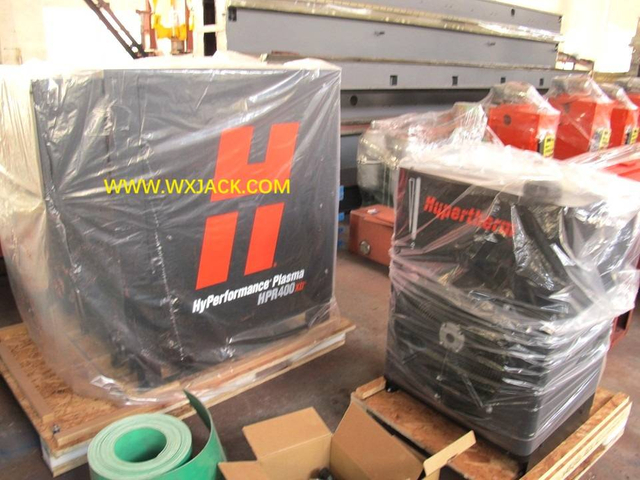

Модели американского плазменного источника питания Hypertherm и китайского HUAYUAN, применяемые в станке плазменной резки с ЧПУ:

Рис.1 Станок плазменной резки с ЧПУ 11 Рис. 2. Машина для плазменной резки пластин с ЧПУ 49 Рис.3 Станок плазменной резки пластин с ЧПУ 68


Тип применения станка плазменной резки с ЧПУ

Понимая, как появляется станков для плазменной резки с ЧПУ, мы можем найти три его общих набор вида :

1. Без газовой резки на станке плазменной резки с ЧПУ:

1) 1 -е фото : в одном из станков плазменной резки с ЧПУ имеется только система плазменной резки.В практическом применении такая конфигурация используется меньшинством;
2) Применяется на рабочем месте резки цветного металла малой и средней толщины;

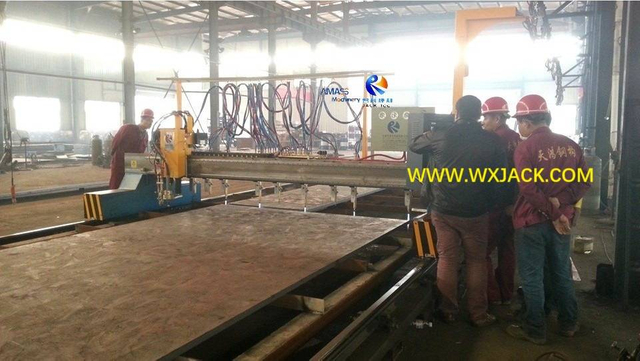

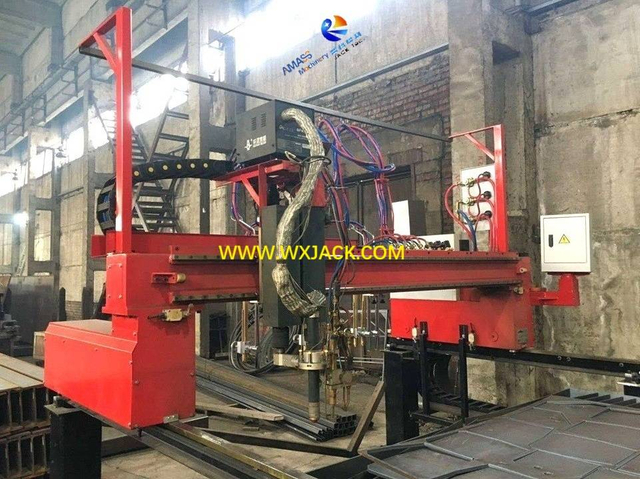

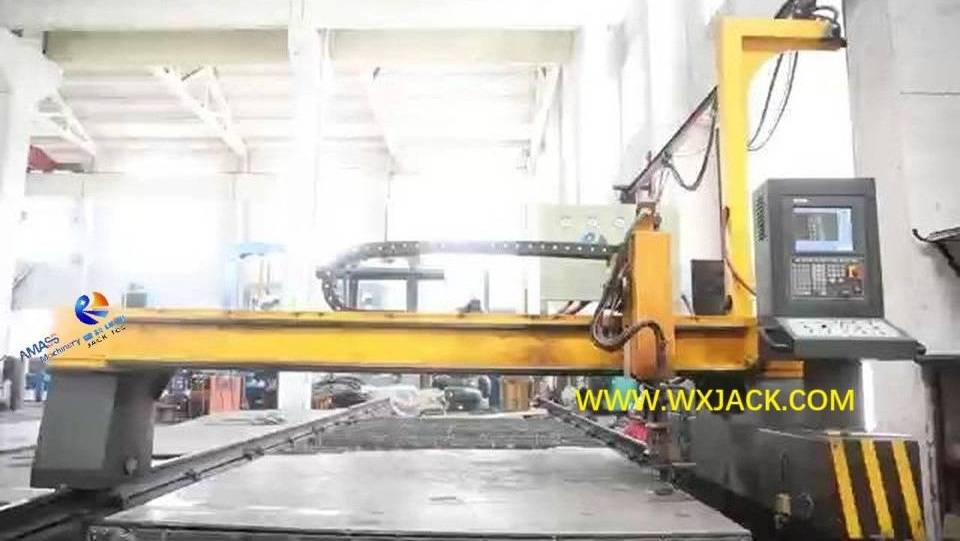

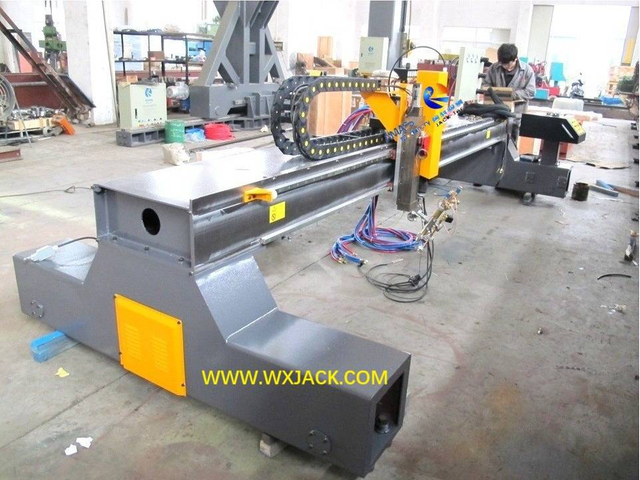

2. Плазменная и пламенная резка без резки полосы на станке плазменной резки с ЧПУ:

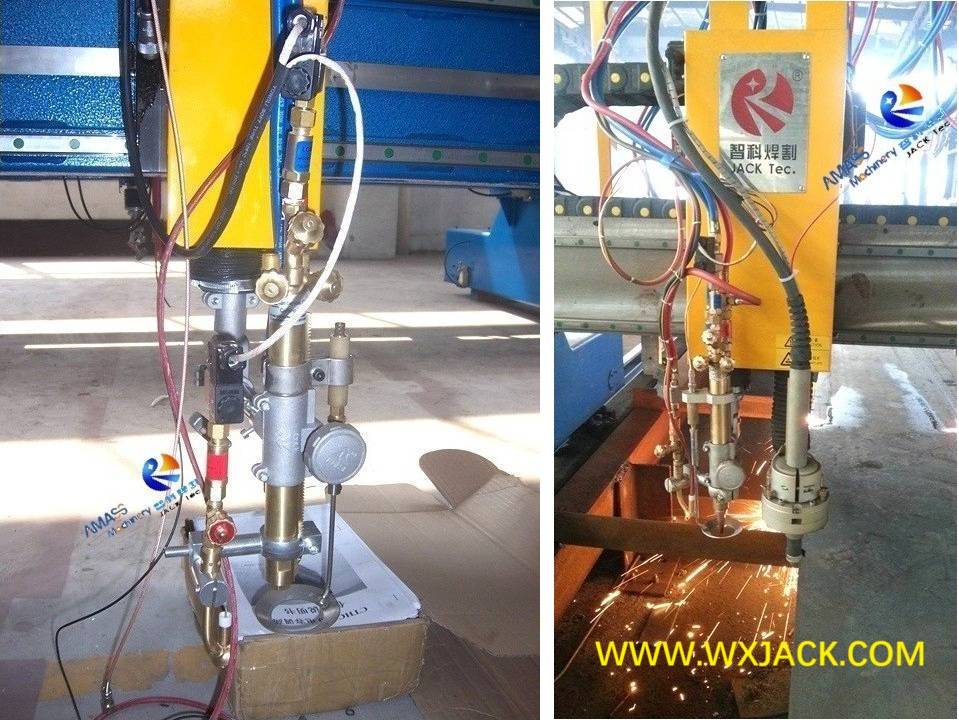

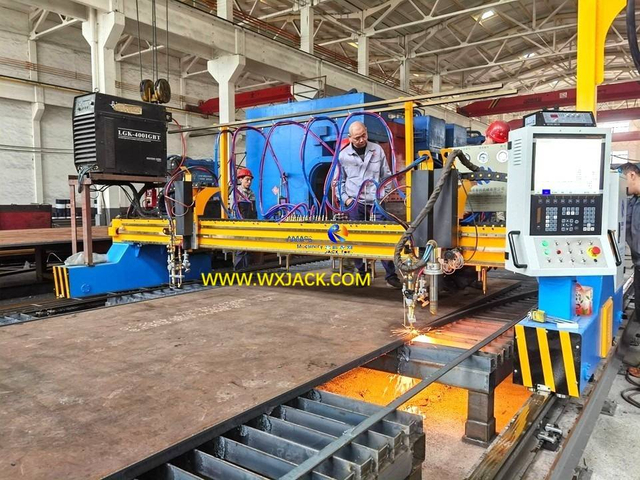

1) 2- е фото : в одном комплекте станка для плазменной резки с ЧПУ есть как система плазменной резки, так и газовая горелка с ЧПУ.Горелка для плазменной резки и горелка для газовой резки могут использовать один и тот же набор кареток, как показано на станке для резки листового металла с ЧПУ на 2- м фото , что снижает стоимость производства;
2) Или два резака устанавливаются по отдельности на отдельные движущиеся каретки, что увеличивает общую стоимость станка плазменной резки с ЧПУ;

3) В практическом применении на такую ​​конфигурацию приходится большая доля, чем на конфигурацию первого типа.Он применим для рабочего места резки как черного, так и цветного металла малой, средней и большой толщины;


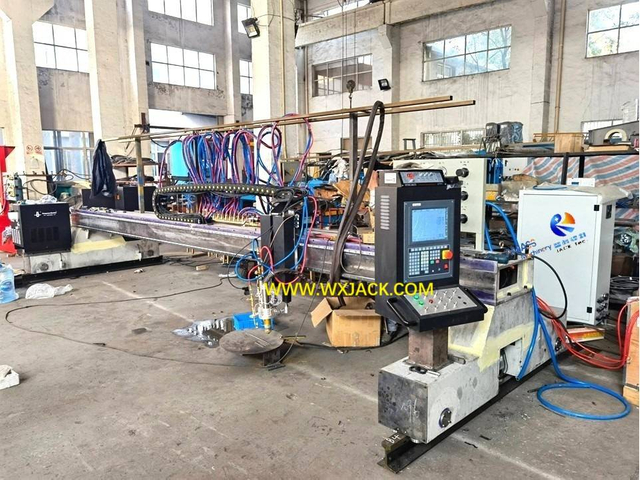

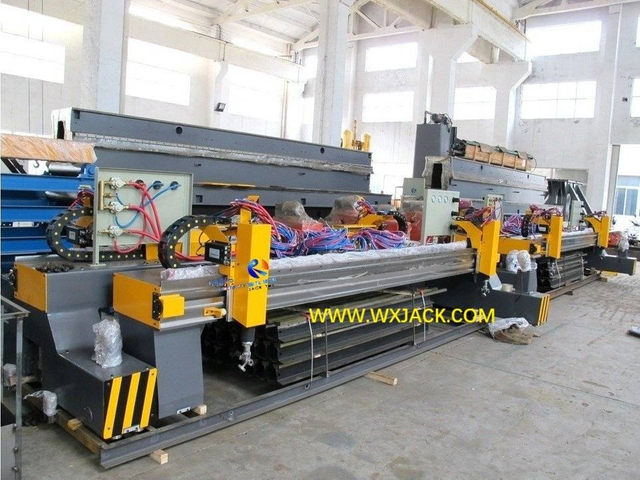

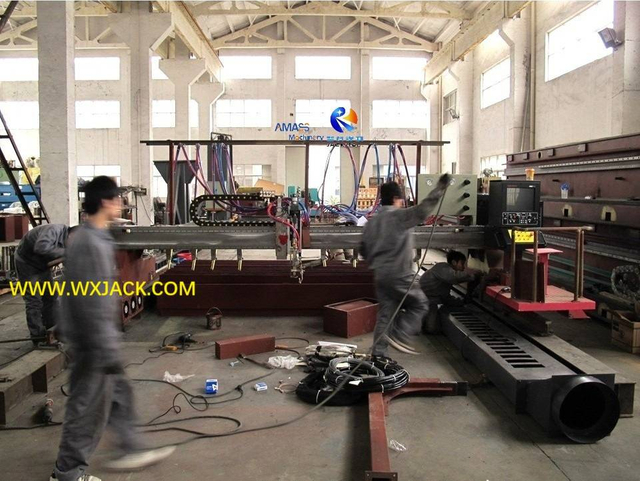

3. Плазменная и газопламенная резка на ЧПУ и полосовая резка на станке газопламенной резки с ЧПУ:

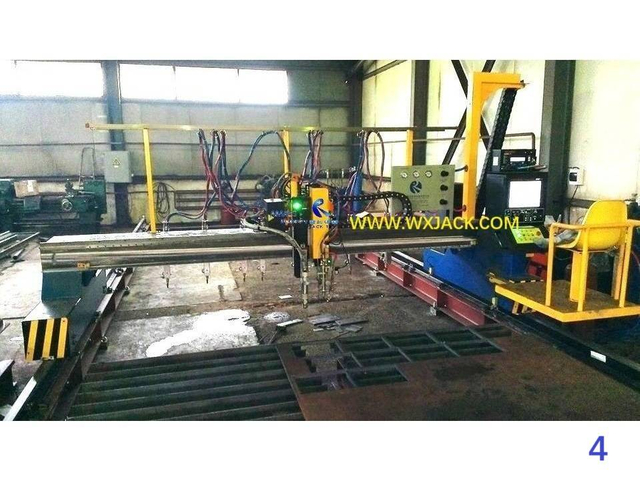

3- е фото : Такое решение является экономичной конструкцией станка для пламенной плазменной резки с ЧПУ, а также наиболее популярным выбором клиентов.Он занимает наибольшую долю практического применения, что может удовлетворить все требования клиентов к резке.

Состав машины для плазменной резки с ЧПУ

Детали, элементы и узлы, входящие в комплект станка для пламенной плазменной резки с ЧПУ , можно разделить на 4 группы :

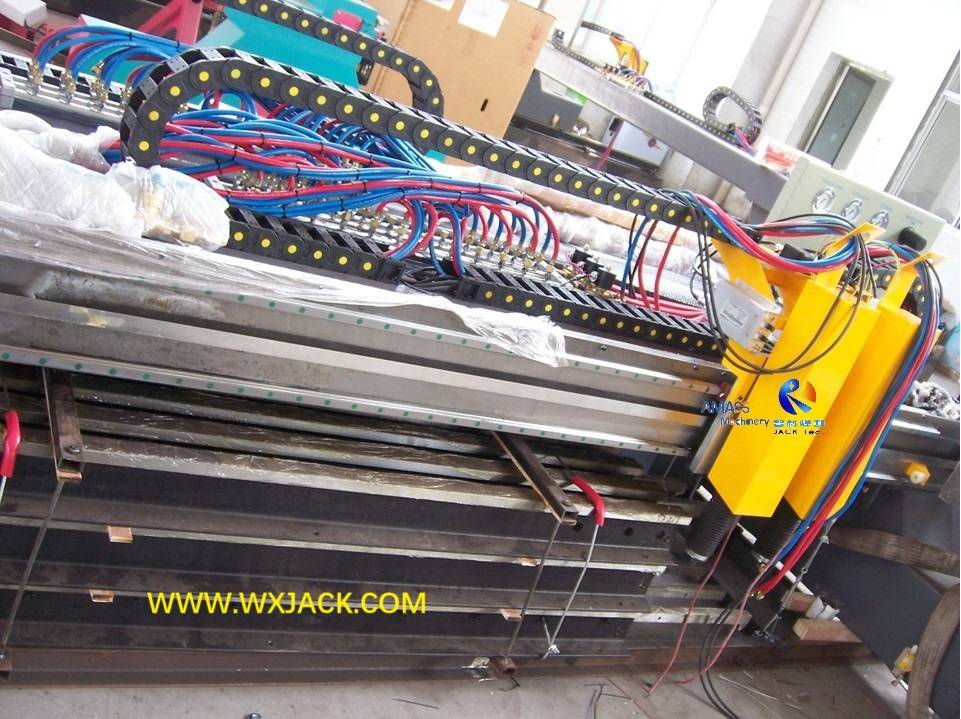

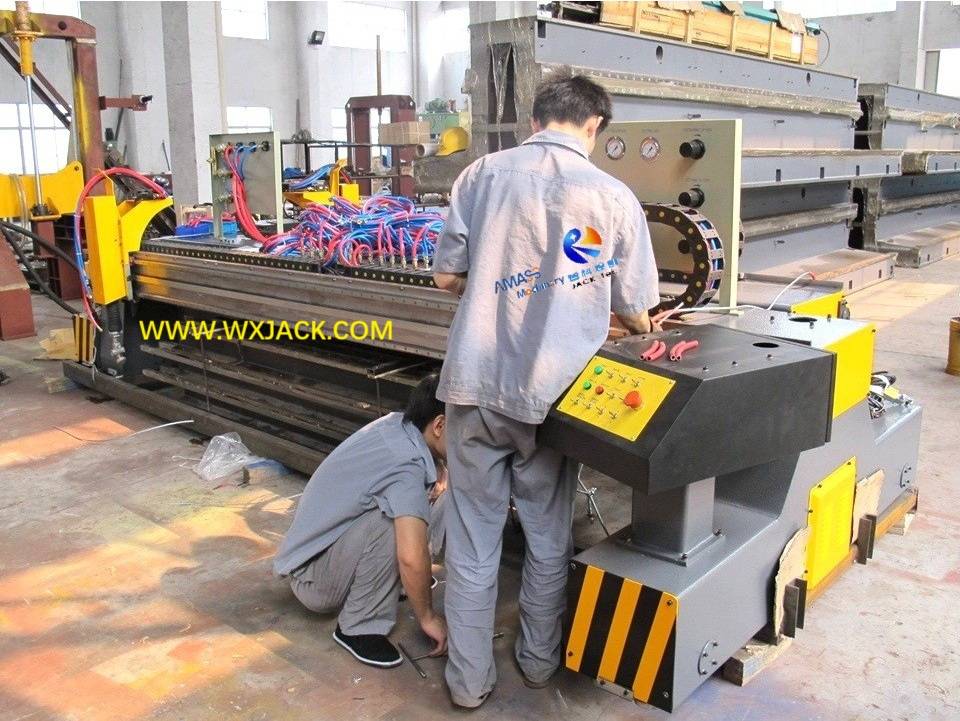

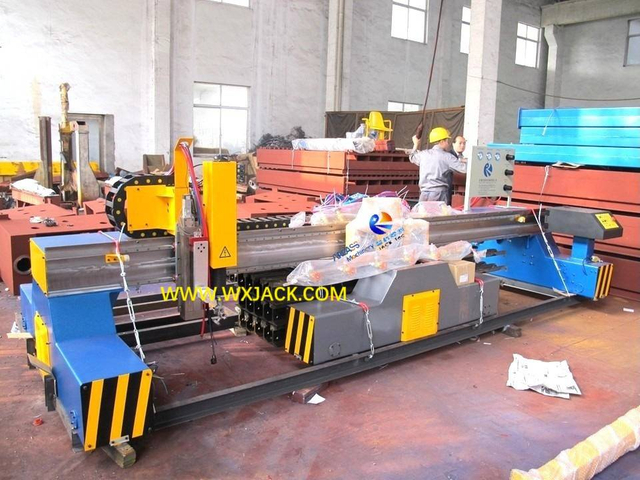

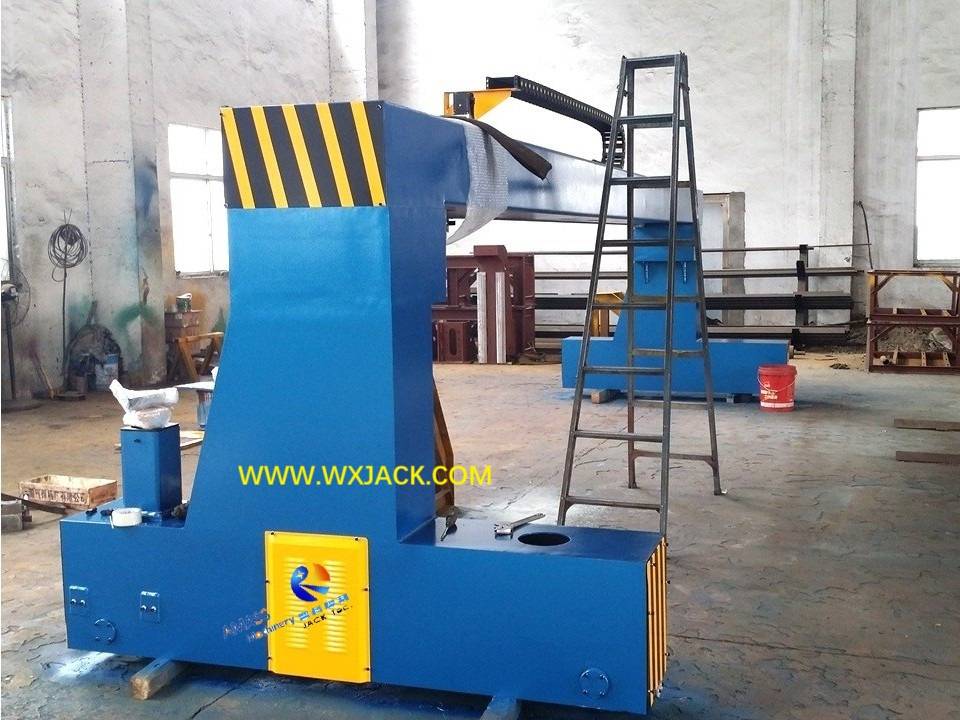

1. Основная рама и направляющая станка для резки листового металла с ЧПУ:

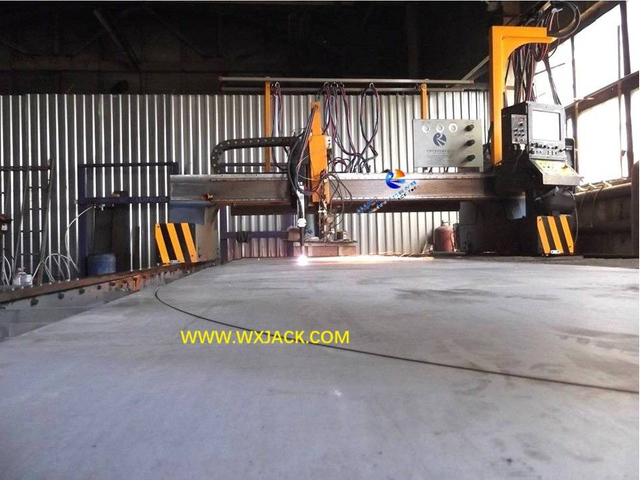

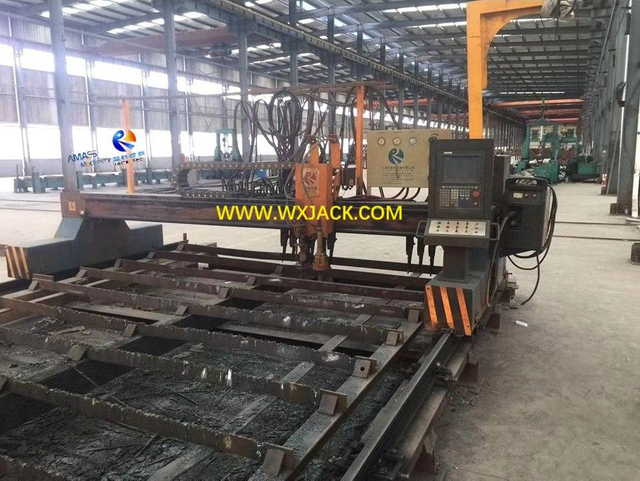

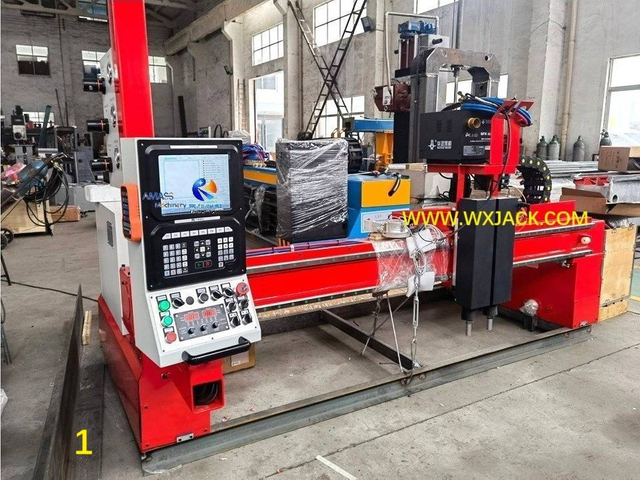

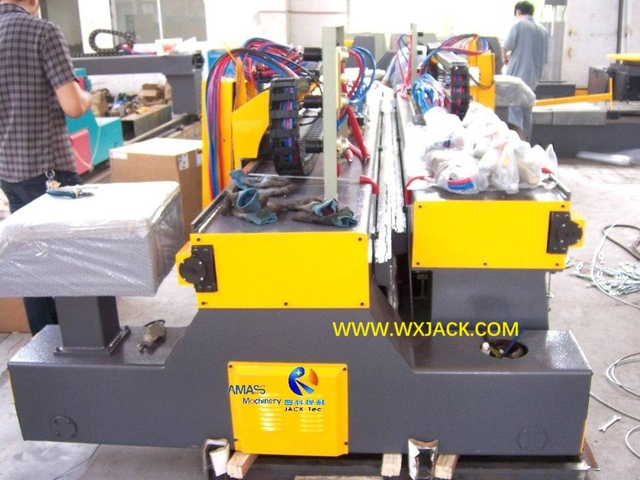

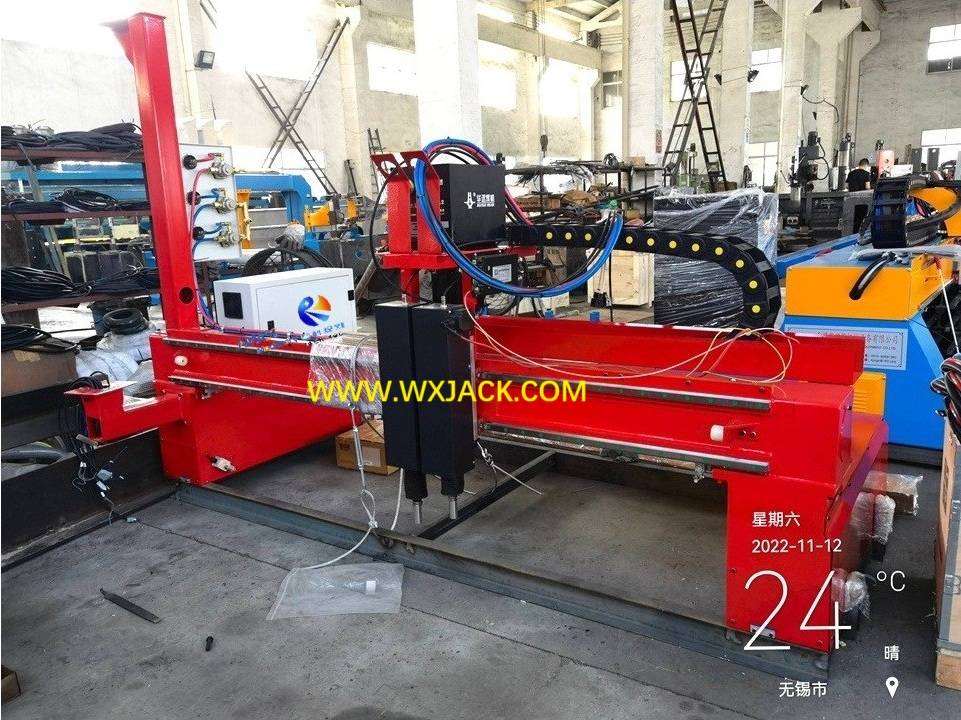

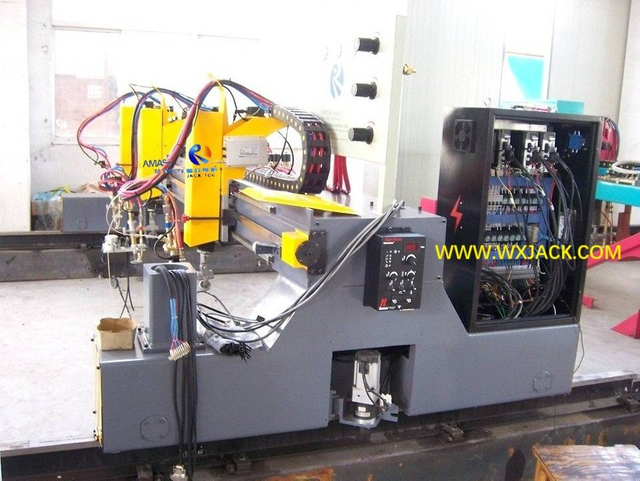

1) Как показано на 1 -м фото : Основная рама представляет собой комплекс передвижных порталов с поперечным сечением в форме перевернутой буквы «Т».Обе стороны портала оснащены серводвигателем мощностью 750 Вт, что делает «двойной привод» машины для плазменной резки пластин с ЧПУ;
2) Во время плазменной/пламенной резки резаки перемещаются вдоль горизонтальной балки портала, выполняя перемещение по оси X станка плазменной резки с ЧПУ;
3) Нижняя поверхность портала оснащена ходовыми колесами, заставляющими портал двигаться вдоль продольной направляющей, осуществляя перемещение по оси Y станка плазменной резки с ЧПУ;


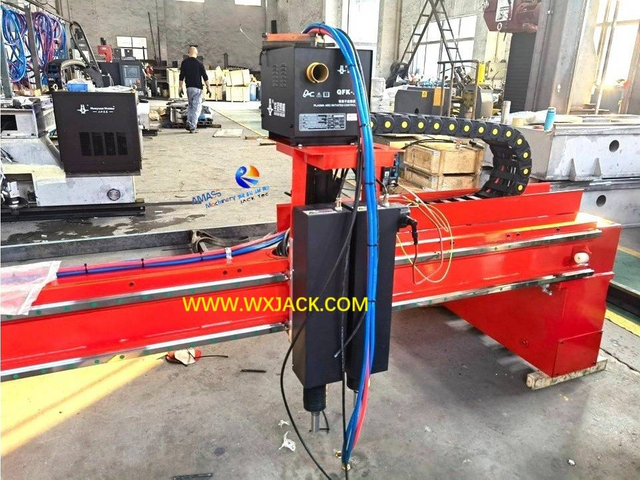

2. Система плазменной/пламенной резки в станке плазменной резки с ЧПУ:

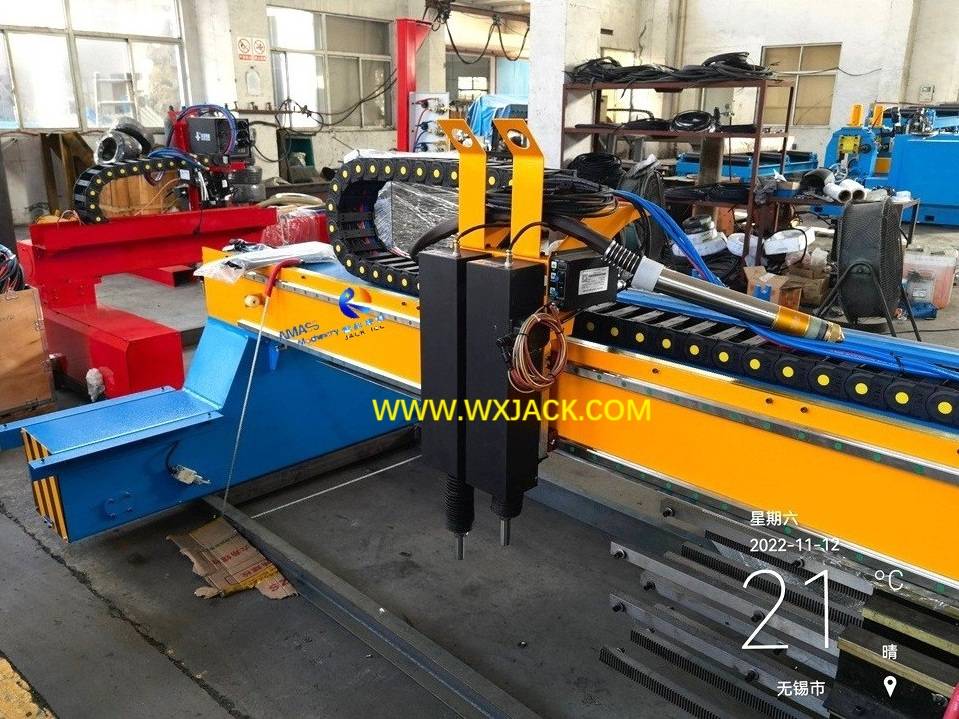

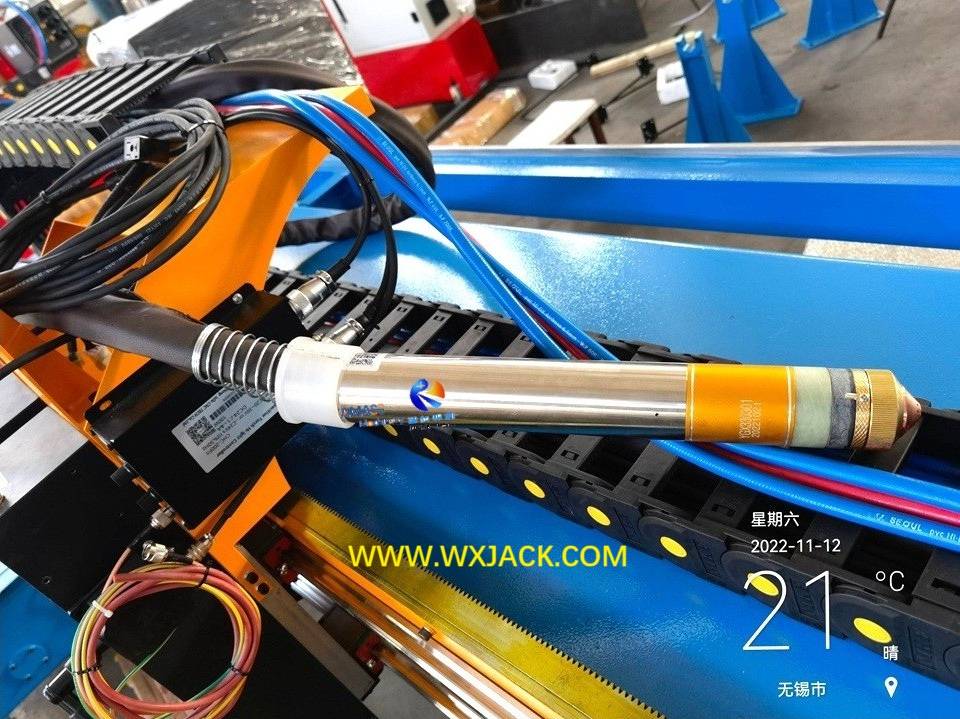

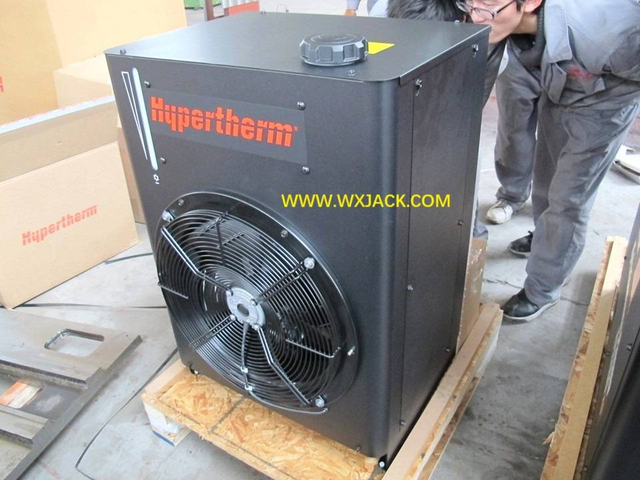

1) Как показано на 2- м фото : включает источник питания плазмы, резаки, газовые трубки и контуры для резки, расходные материалы для резки (сопло, наконечники);

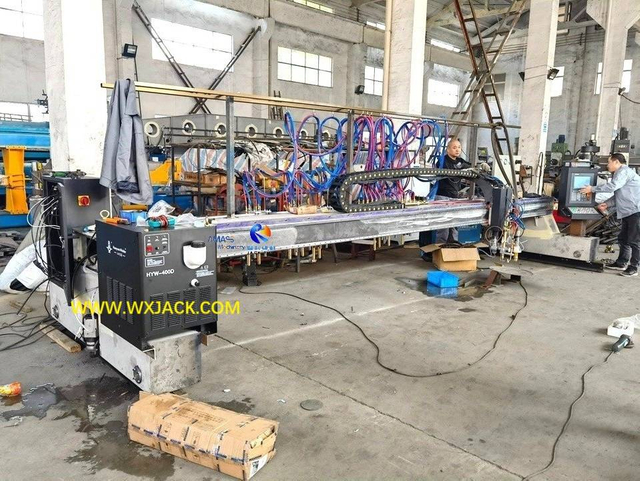

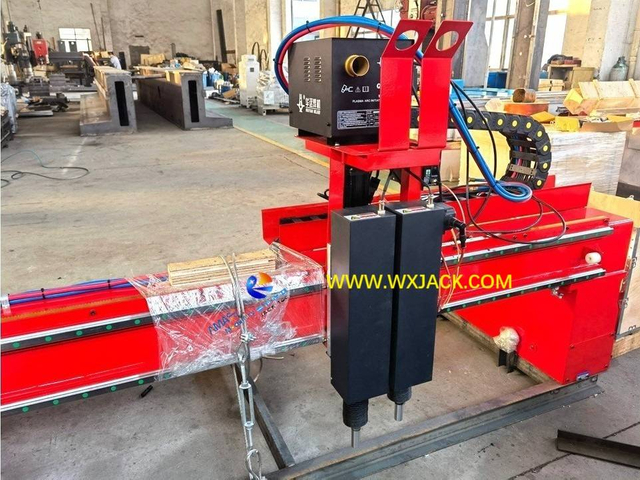

2) Большие модели плазменных источников питания размещаются в мастерской рядом с портальной рамой станка для резки листового металла с ЧПУ;Маленькие модели устанавливаются непосредственно на портальную раму;

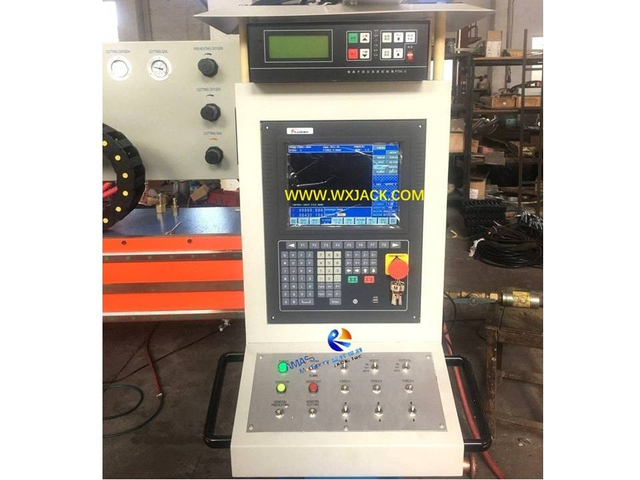

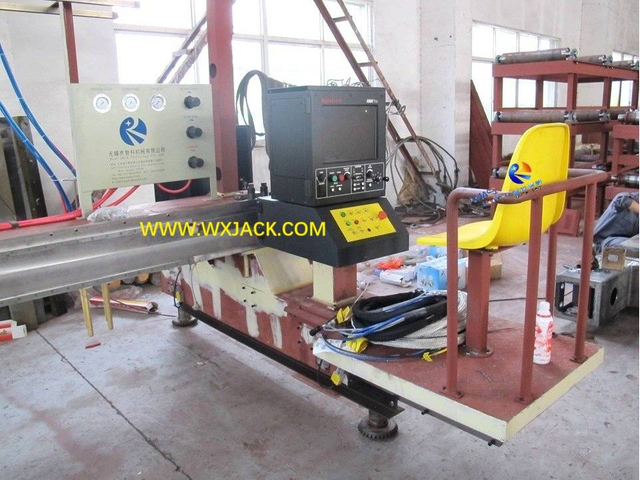

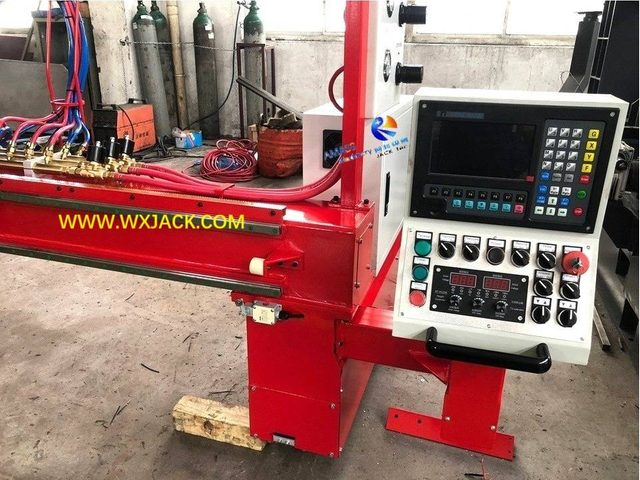

3. Рабочая станция станка для резки листового металла с ЧПУ:

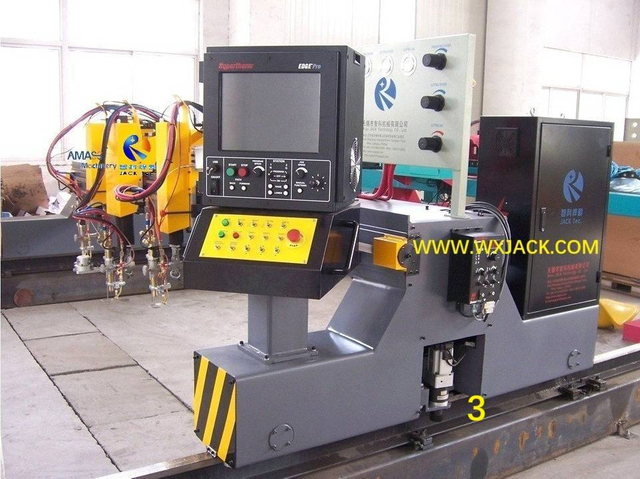

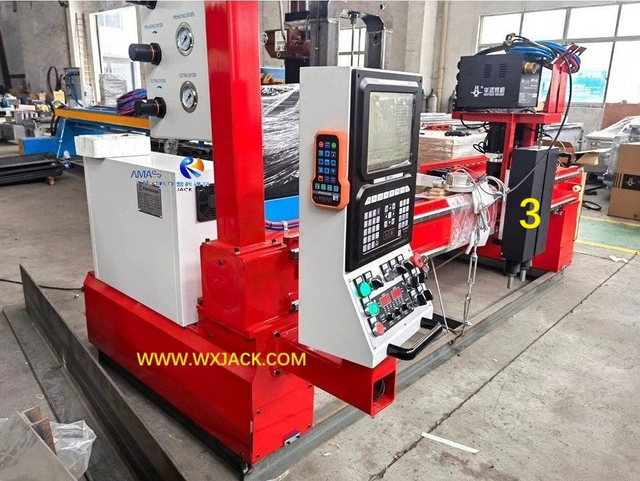

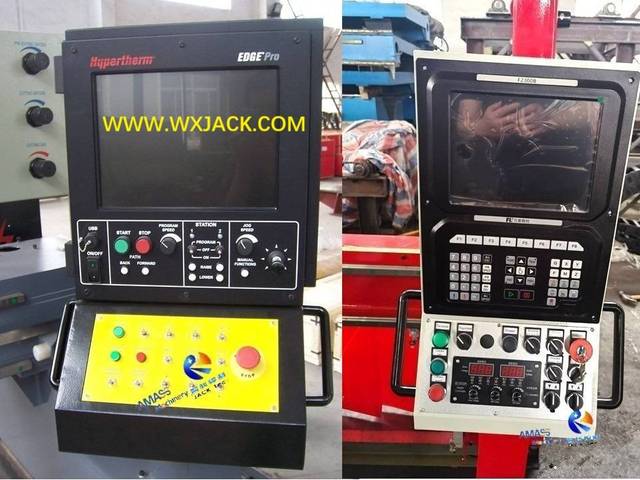

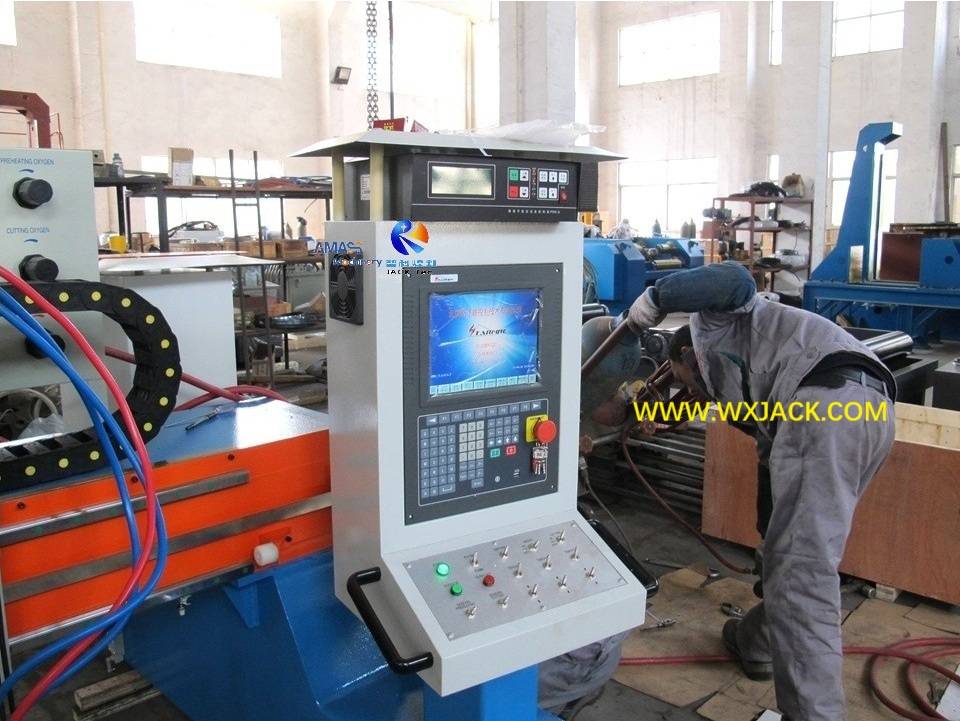

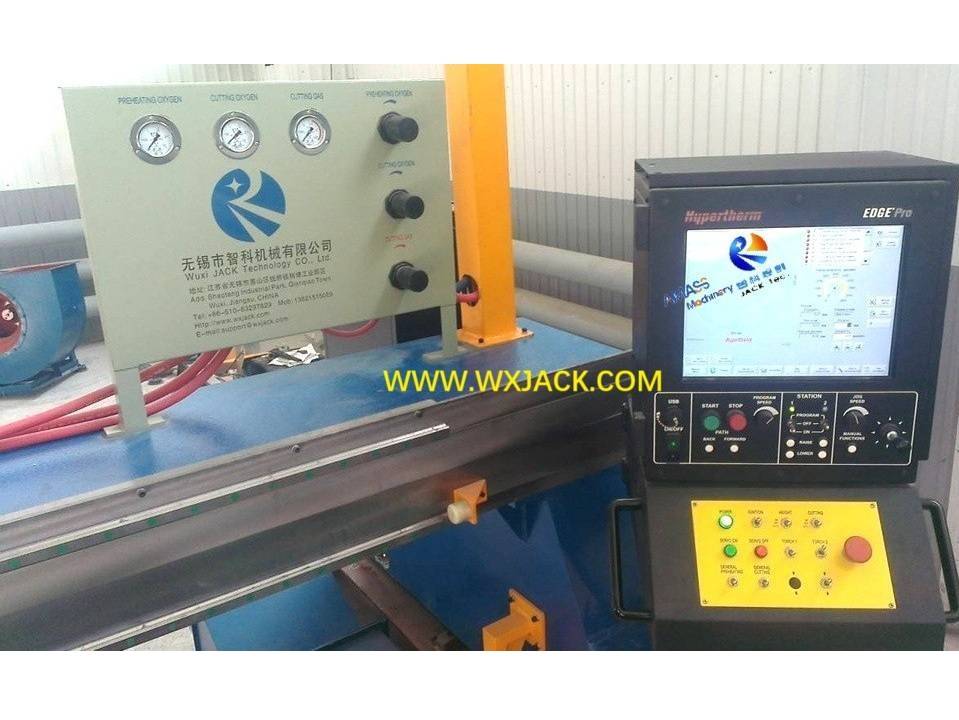

Как показано на 3- м фото : включает в себя станцию ​​ЧПУ, панель управления станка для резки листового металла с ЧПУ (который обычно интегрируется в контроллер ЧПУ, как показано на 3- м фото ), резка имеет регулирующую панель и дополнительную конфигурацию кресла оператора;

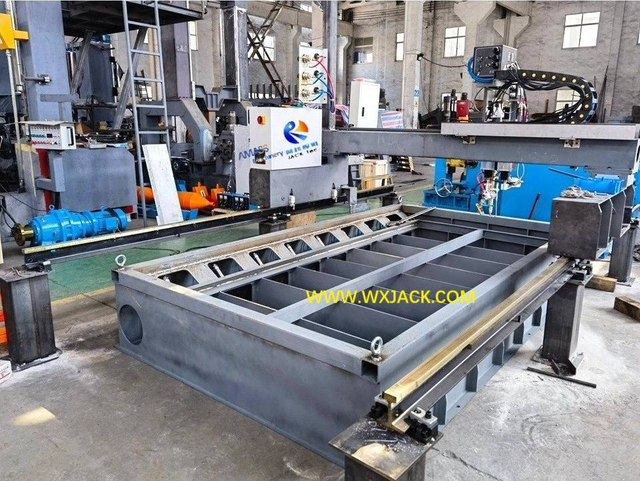

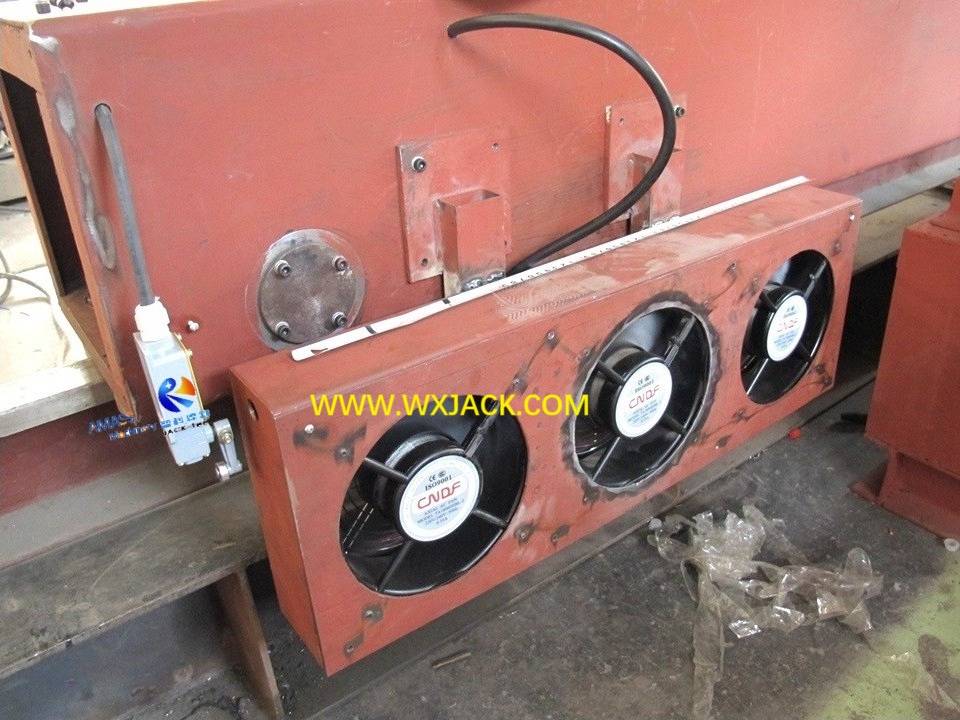

4. Платформа для резки в станке плазменной резки с ЧПУ:

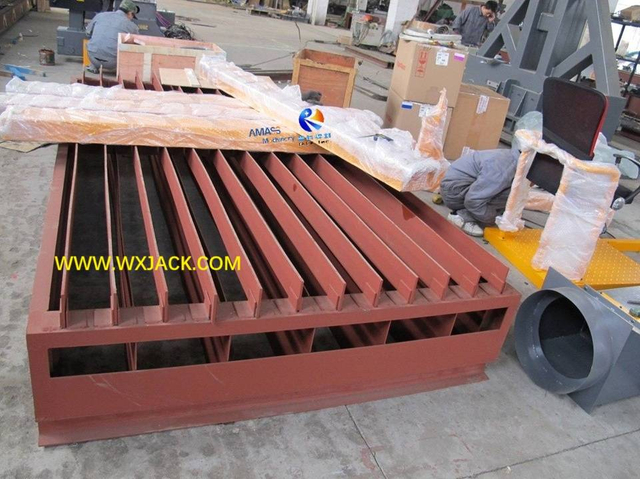

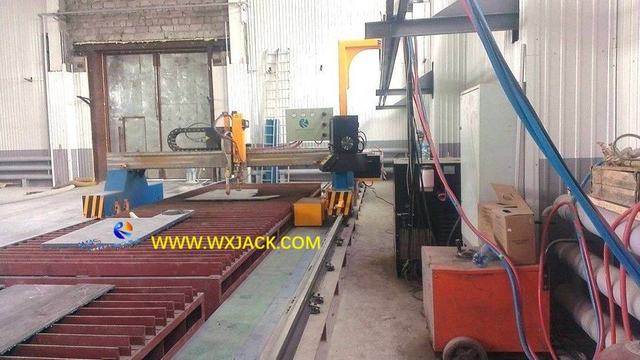

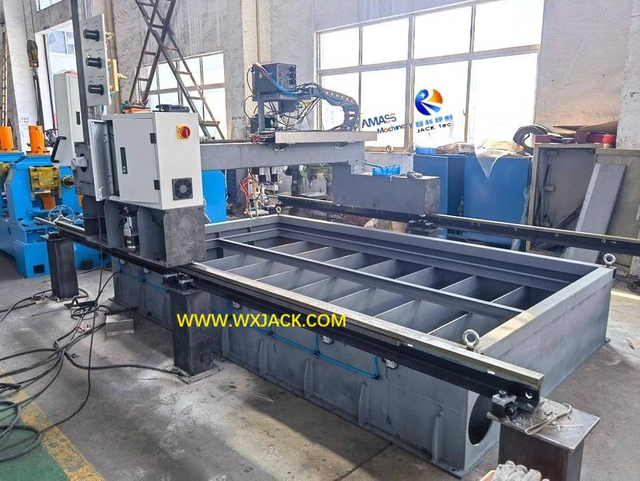

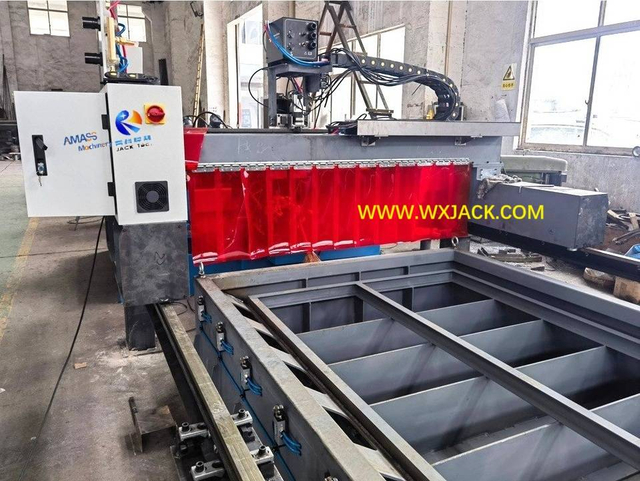

Как показано на 4 -й фотографии : Это устройство, которым часто пренебрегают, но которое играет важную роль в работе станка плазменной резки с ЧПУ.Во время резки металлические пластины укладываются на режущую платформу.

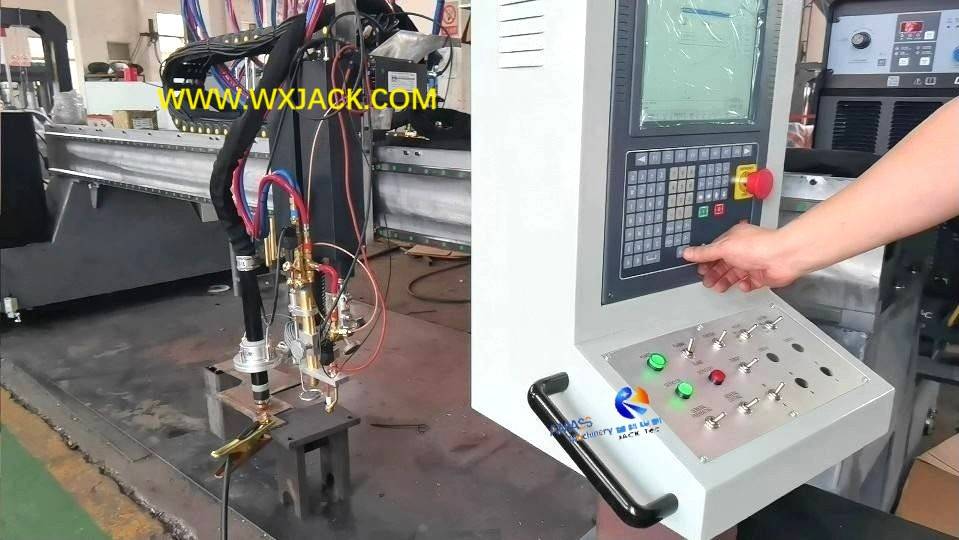

Эксплуатация станка плазменной резки с ЧПУ

1. Оператор должен обладать навыками управления источником питания плазмы и его расходными материалами перед работой на машине плазменной резки с ЧПУ, которая будет обучена производителем машины;

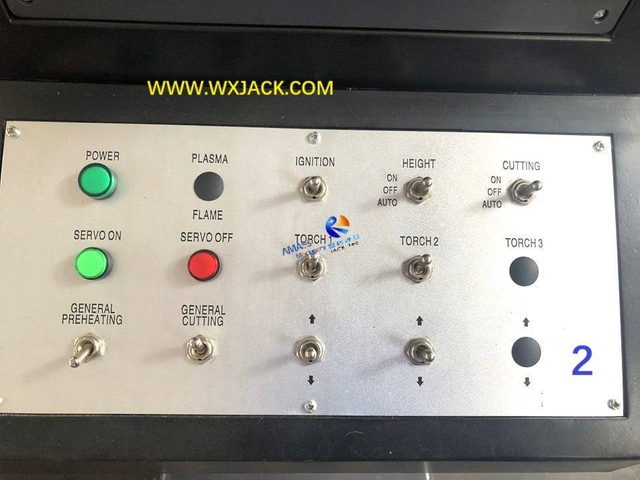

2. Пульт дистанционного управления имеет 2 преимущества для управления станком плазменной резки с ЧПУ:

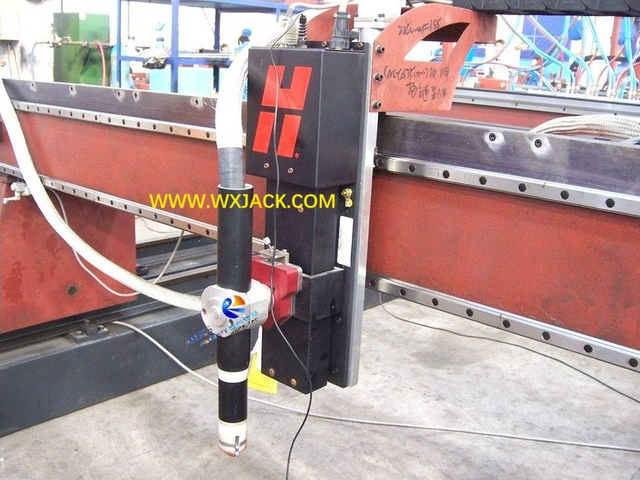

1) 1 -е фото : Станок плазменной резки с ЧПУ во время работы выделяет определенное количество дыма и света.Для здоровья оператора при плазменной резке чем дальше от станка, тем лучше;
2) В случае непредвиденных обстоятельств оператор может удобно управлять станком для резки листового металла с ЧПУ в любом положении;

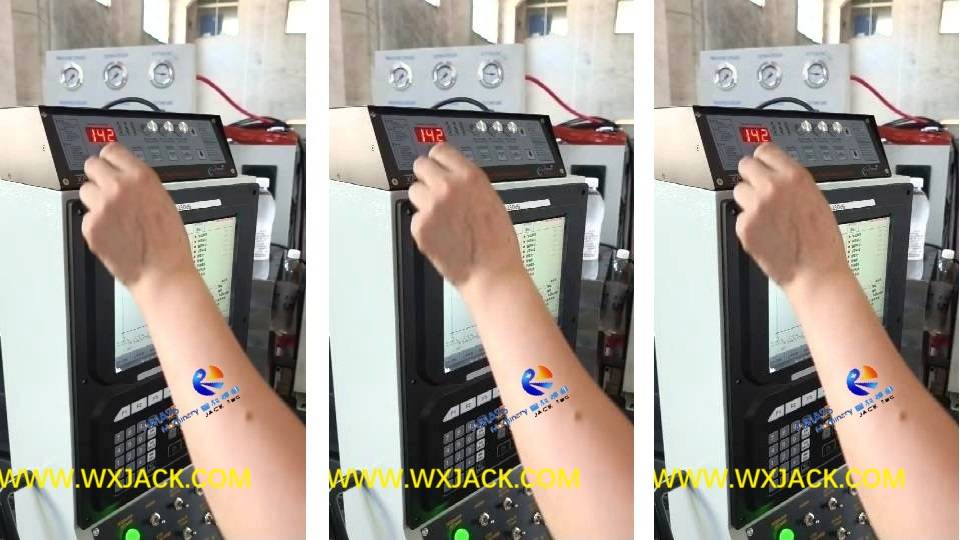

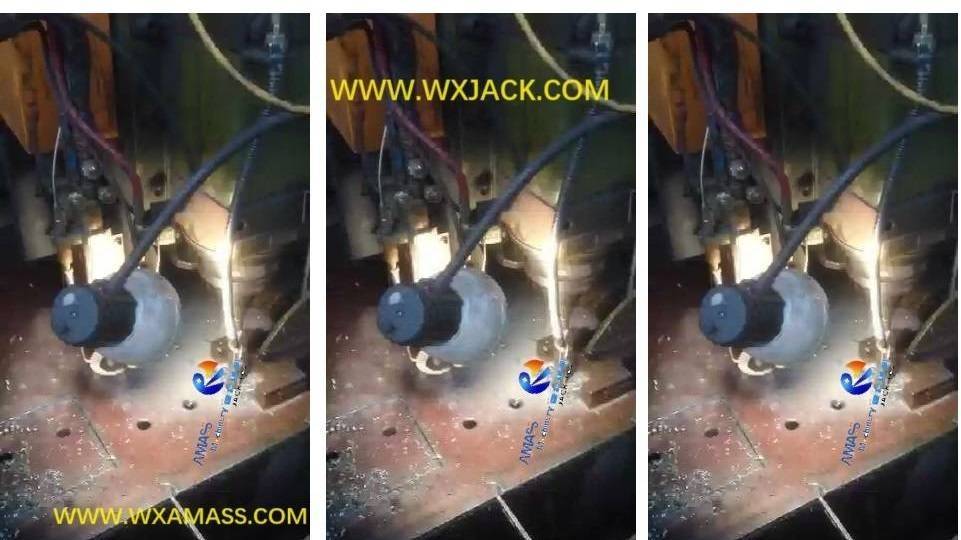

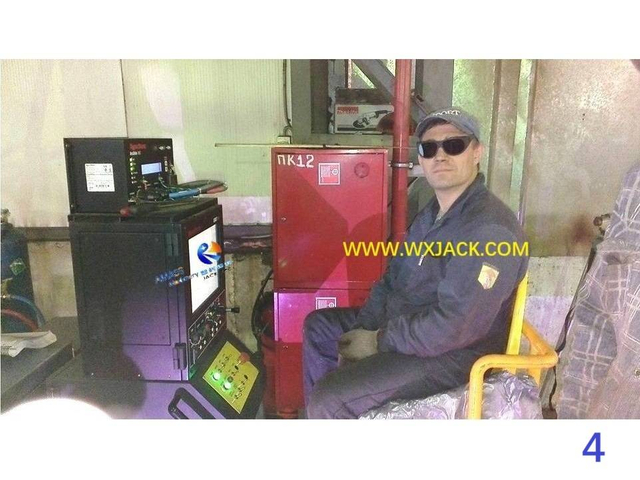

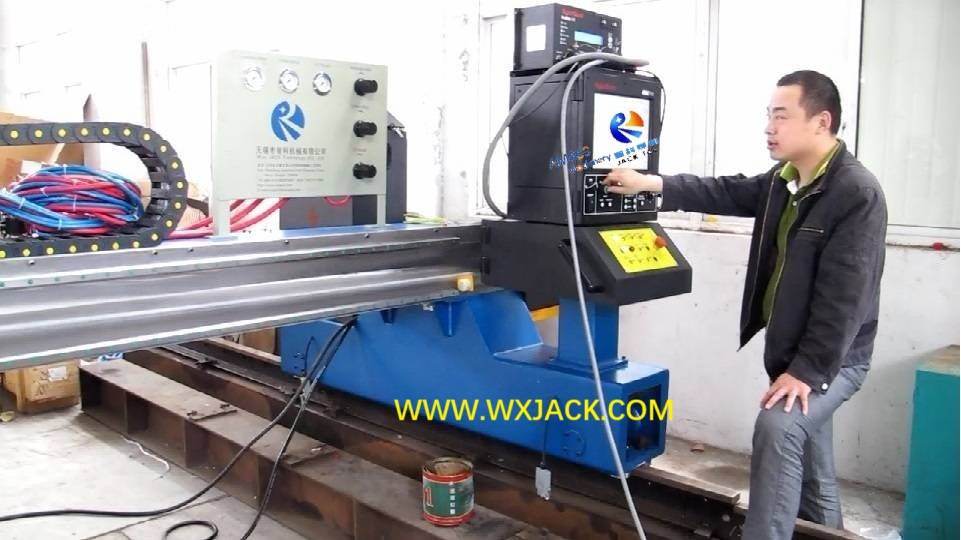

3. 2- я , 3 - я , 4 -я фотографии : Управление дуговым напряжением Контроллер высоты горелки интегрирован в панель управления станка плазменной резки с ЧПУ и установлен как единое целое с контроллером ЧПУ.

Категория и технические параметры станка плазменной резки листового металла с ЧПУ Wuxi JACK

Станок для плазменной резки с ЧПУ
Станок для плазменной резки пластин с ЧПУ настольного типа
3 Станок плазменной резки с ЧПУ для подводной резки 2

1. Классификация станков плазменной резки с ЧПУ:

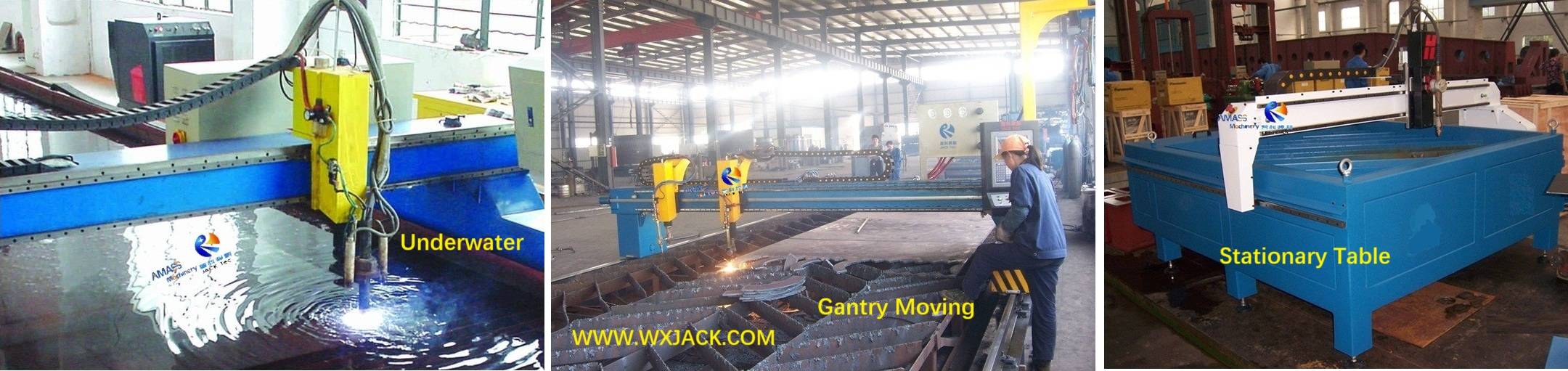

В зависимости от структуры механической рамы станки плазменной резки с ЧПУ можно разделить на 3 типа портальной рамы, тип стола и подводный:

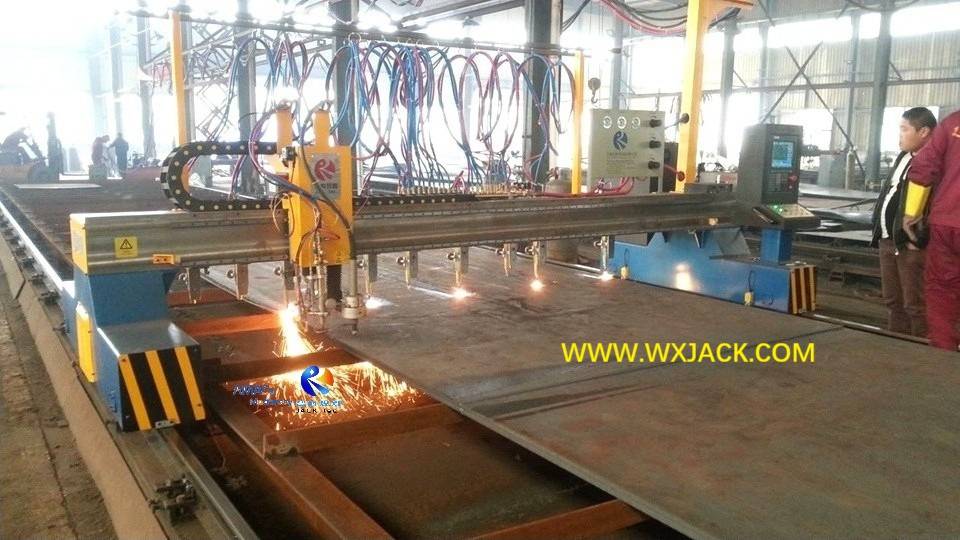

1) Портальная рама занимает более 90% оборудования для плазменной резки с ЧПУ.Наиболее распространенные модели CG4000, а также CG5000.Для изделия с пролетом 4 м из-за его широкого использования имеется только плазма CG4000 а также Станок пламенно-плазменной резки с ЧПУ CG4000;

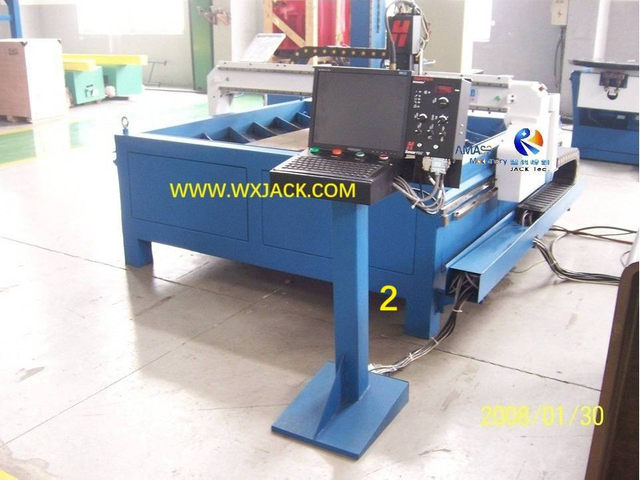

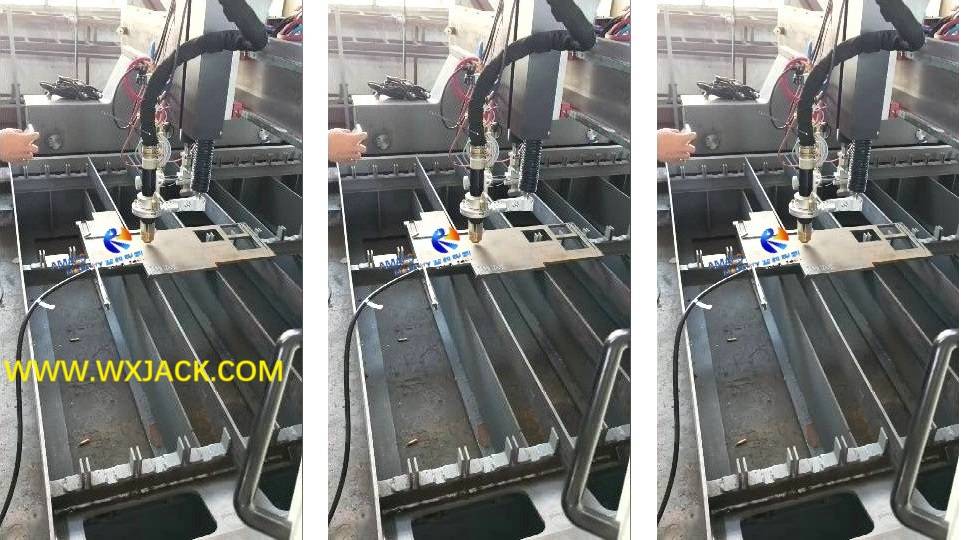

2) Станок плазменной резки с ЧПУ компактного размера близко к лазерной резке: используется тонкая плазменная резка для резки тонкой нержавеющей стали/алюминия/сплава;

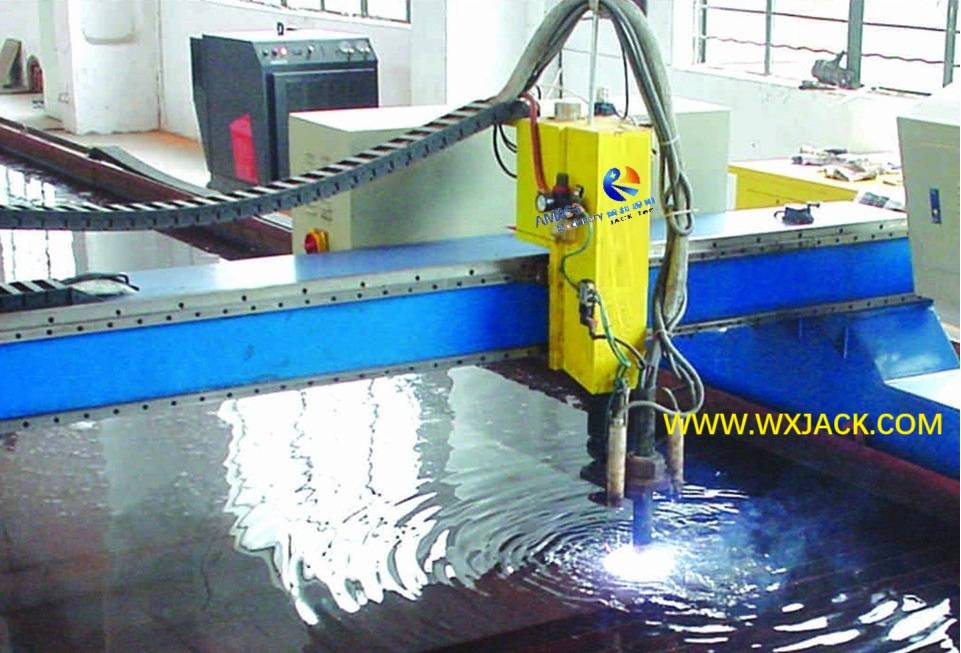

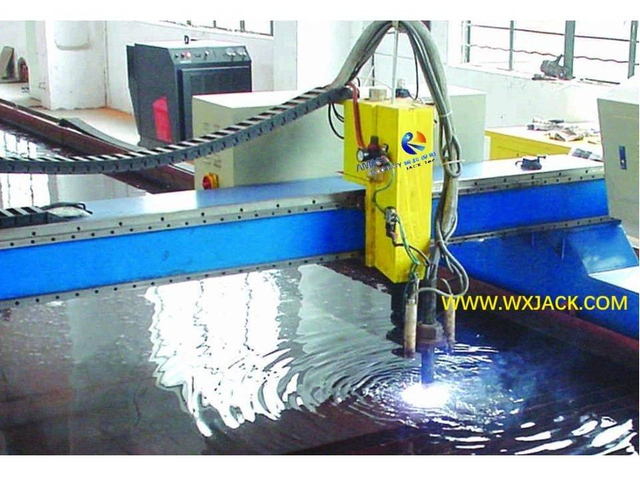

3) Машина для подводной плазменной резки с ЧПУ предназначено для экологически чистой работы: образующиеся пары и свет поглощаются водой.Режущая способность (толщина и скорость) станка для резки листового металла с ЧПУ снижена на 15%.

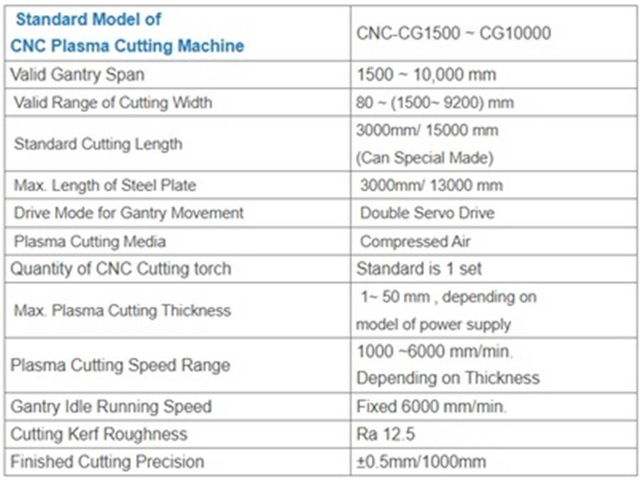

2. Технические параметры станка газопламенной плазменной резки с ЧПУ:

Стандартная модель
Станок плазменной резки с ЧПУ		 ЧПУ CG1500 ~ CG10000
Действительный портальный пролет 1500 ~ 10 000 мм
Допустимый диапазон ширины резания 80 ~ (1500 ~ 9200) мм
Стандартная длина резки 3000 мм/ 15000 мм
(можно специальное изготовление)
Максимум.Длина стальной пластины 3000 мм/ 13000 мм
Режим привода для перемещения портала Двойной сервопривод
Плазменная резка Сжатый воздух
Количество резака с ЧПУ Стандарт 1 комплект
Максимум.Толщина плазменной резки 1~ 50 мм, в зависимости от
модель блока питания
Диапазон скоростей плазменной резки 1000 ~ 6000 мм/мин.
В зависимости от толщины
Портальная скорость холостого хода Фиксированная 6000 мм/мин.
Резка шероховатости пропила Ра 12,5
Готовая точность резки ±0,5 мм/1000 мм
Машина для резки с тройным пламенем
01

Станок для резки пластин с ЧПУ
02

Станок с ЧПУ для резки
03
