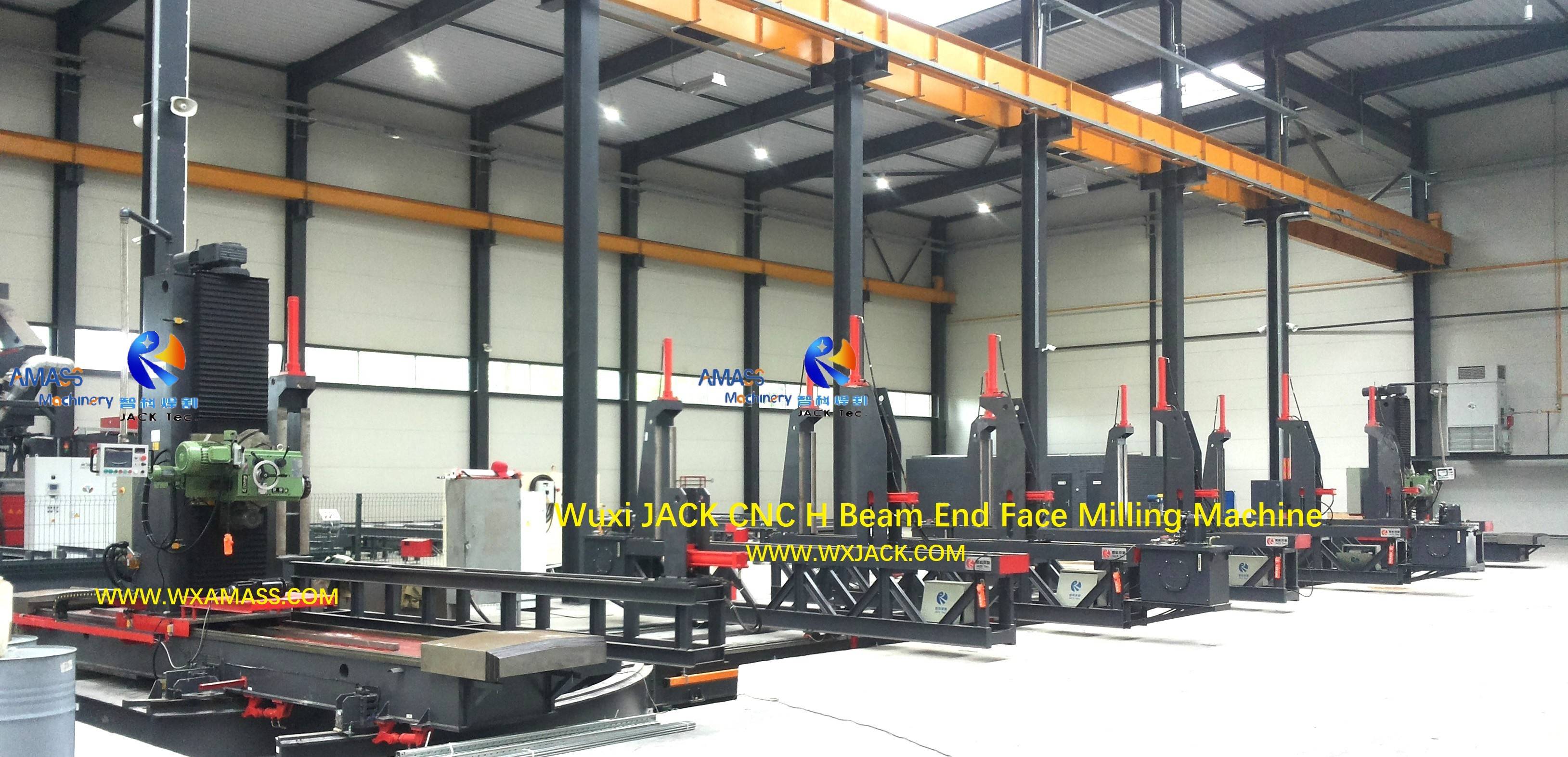

1 CNC Control Pipe Beam End Face Milling Machine 116

Фрезерный станок с ЧПУ для обработки торца балки от Wuxi JACK, полировка заготовок любой формы поперечного сечения для клиента!

Панель навигации на "Фрезерный станок с ЧПУ для обработки торцевой поверхности балки"

1. Особые возможности фрезерного станка с ЧПУ для обработки торцов балок труб

Особые возможности фрезерного станка с ЧПУ для обработки торца балки

Что может сделать для клиентов фрезерный станок с ЧПУ по торцу балки по сравнению с оборудованием обычного типа?



1. Ограничения обычного фрезерного станка для обработки торца балки:

1) На странице продукта « Фрезерный станок для обработки торцевых поверхностей балок » мы упомянули, что эта группа продуктов возникла из использования стальных конструкций для обработки торцов заготовок с прямоугольной формой поперечного сечения: двутавровая балка, двутавровая балка, тавровая балка. , BOX Beam и т. д. см. фотографии ниже:

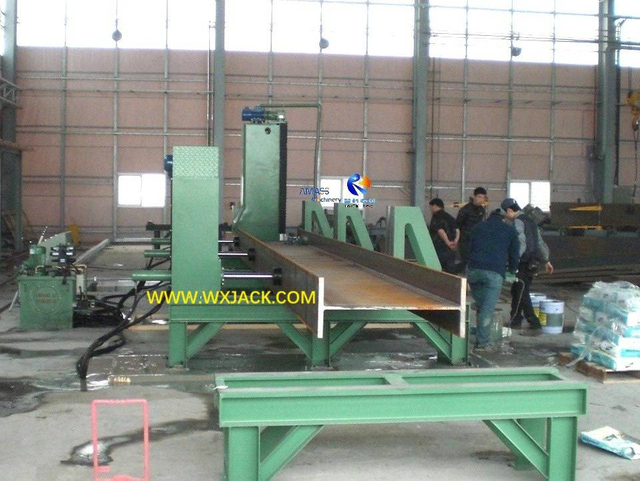

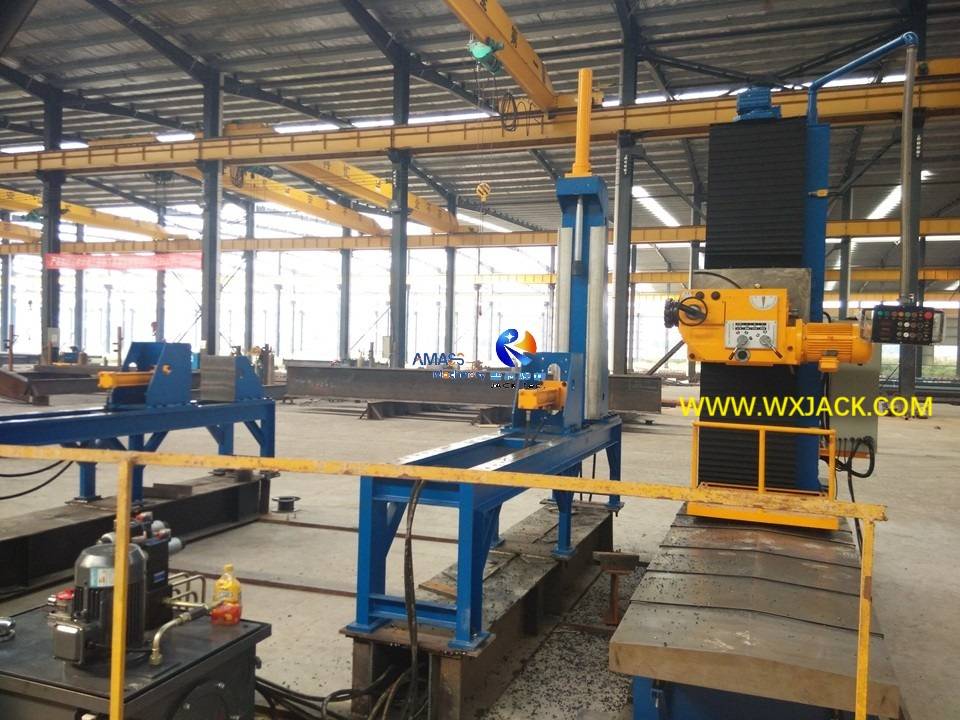

Торцевая обработка двутавровой балки на фрезерном станке Wuxi JACK DX1520

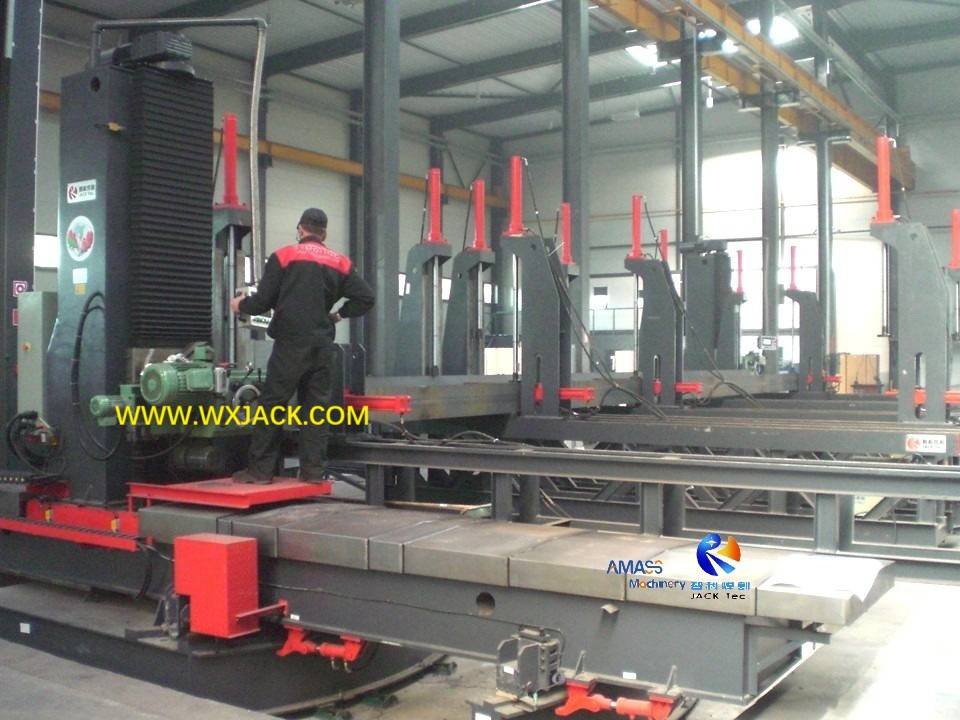

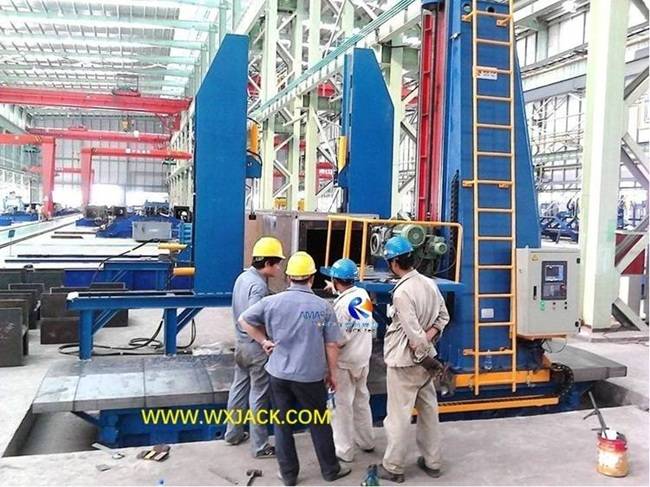

Рис. 1. Фрезерный станок для торцевой поверхности балки 100- BF1515 39

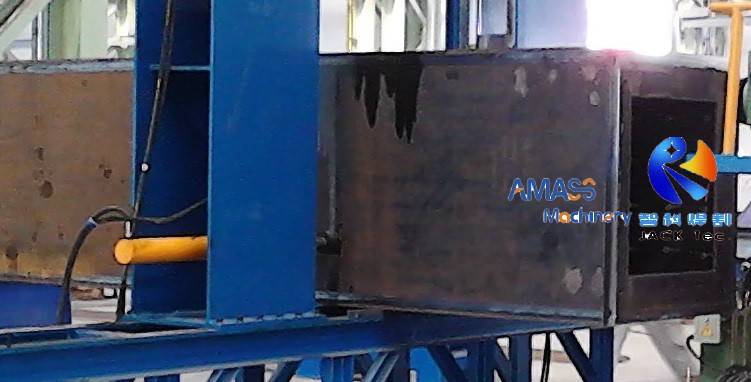

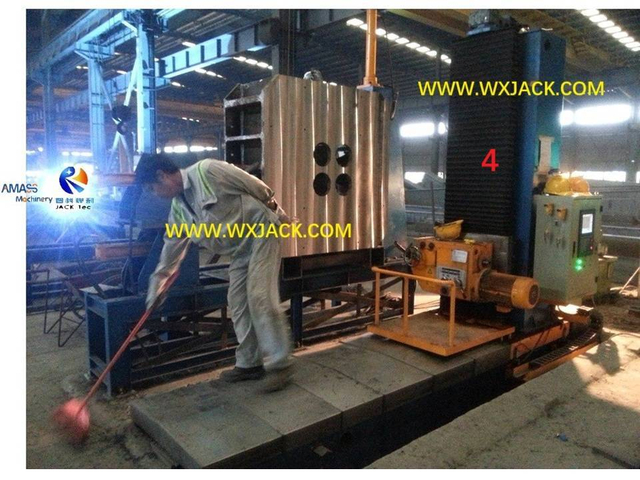

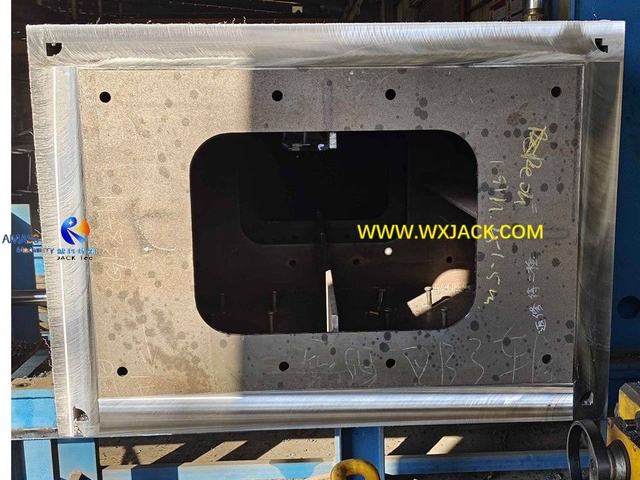

BOX Торцевая обработка балки на фрезерном станке Wuxi JACK DX3030


Рис. 2. Фрезерный станок для обработки торца балки 53
2) За последние несколько лет, с развитием техники и диапазона применения фрезерного станка для торцевой поверхности балки, это оборудование расширило свое применение в других отраслях промышленности для торцевой обработки более широкого спектра рабочих деталей: трубы / элемент конструкции резервуара с поперечное сечение круглой формы или иногда различные заготовки поперечного сечения специальной формы.Например, как показано ниже:

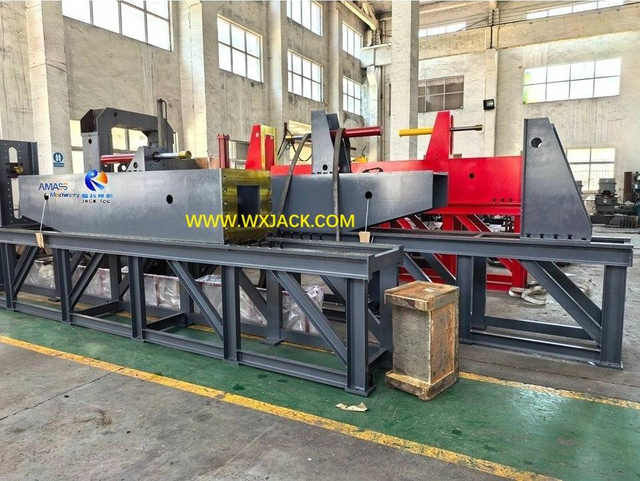

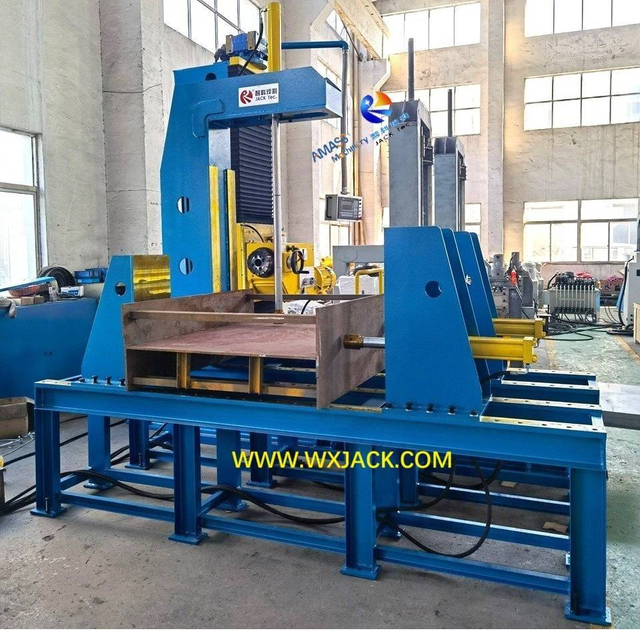

Специальная заготовка, обработанная на фрезерном станке с ЧПУ Wuxi JACK DX1520

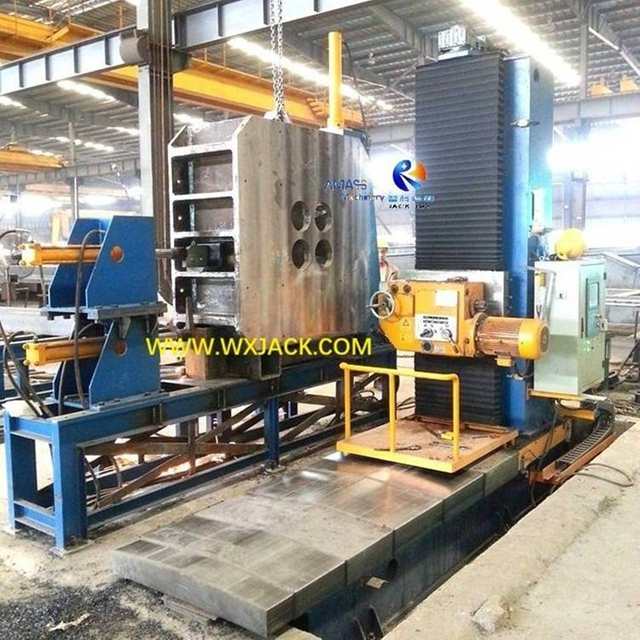

Рис. 3. Фрезерный станок для обработки торца балки 56.

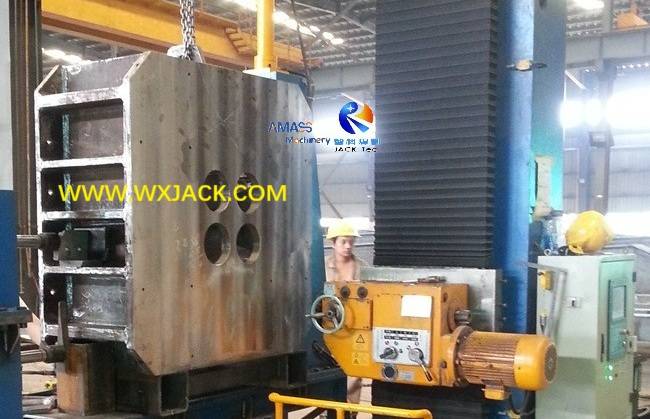

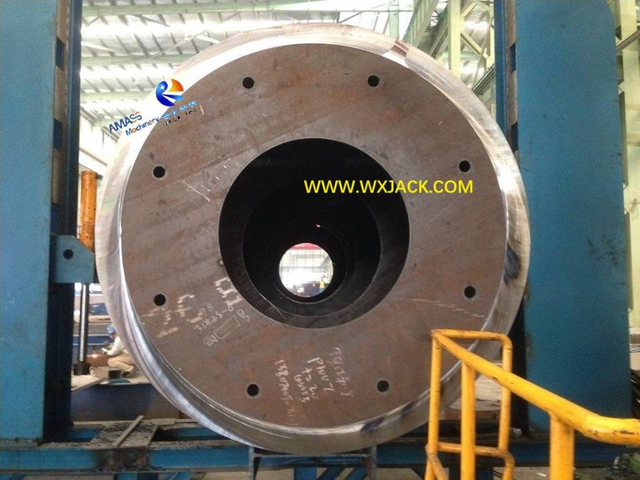

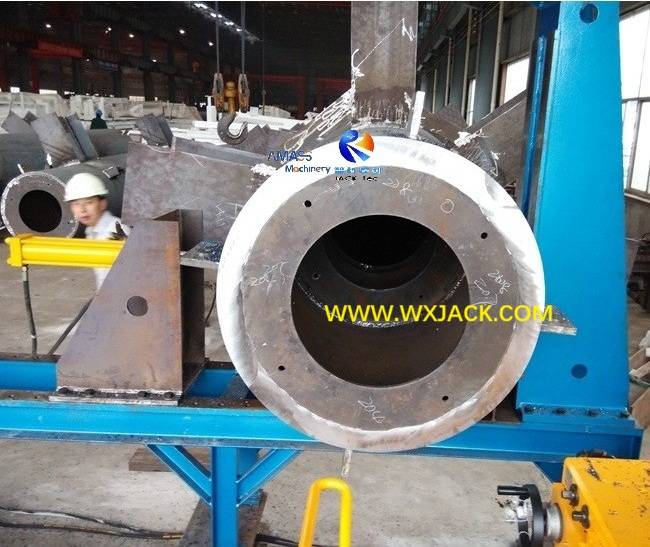

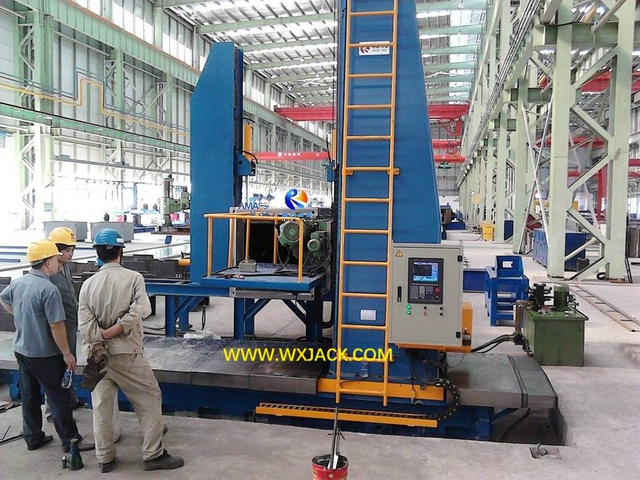

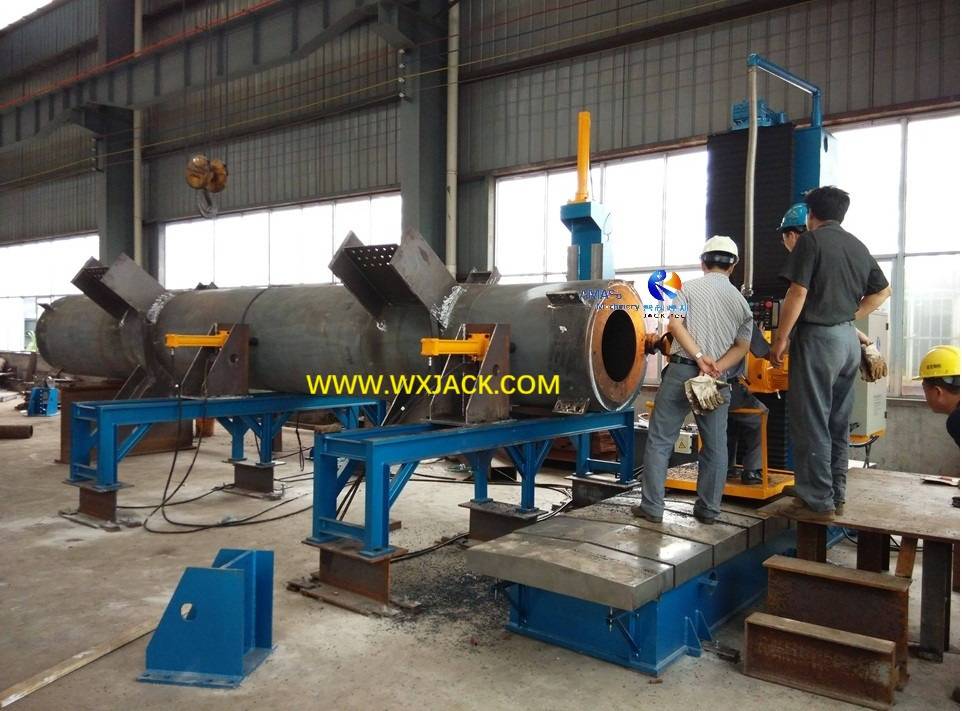

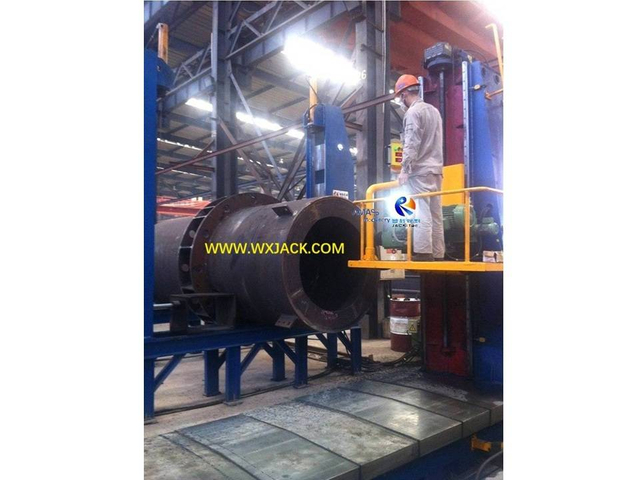

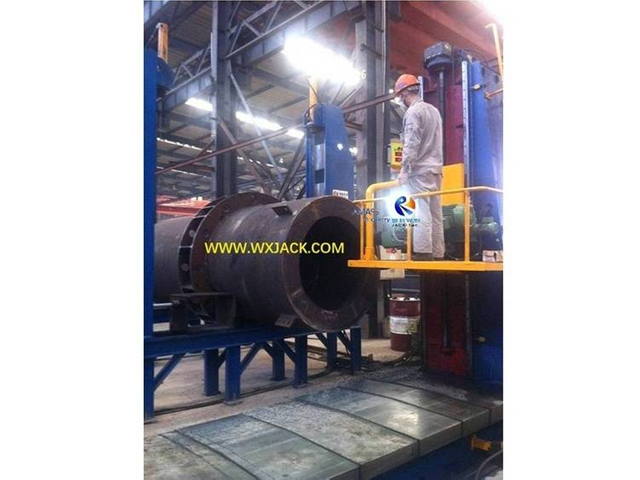

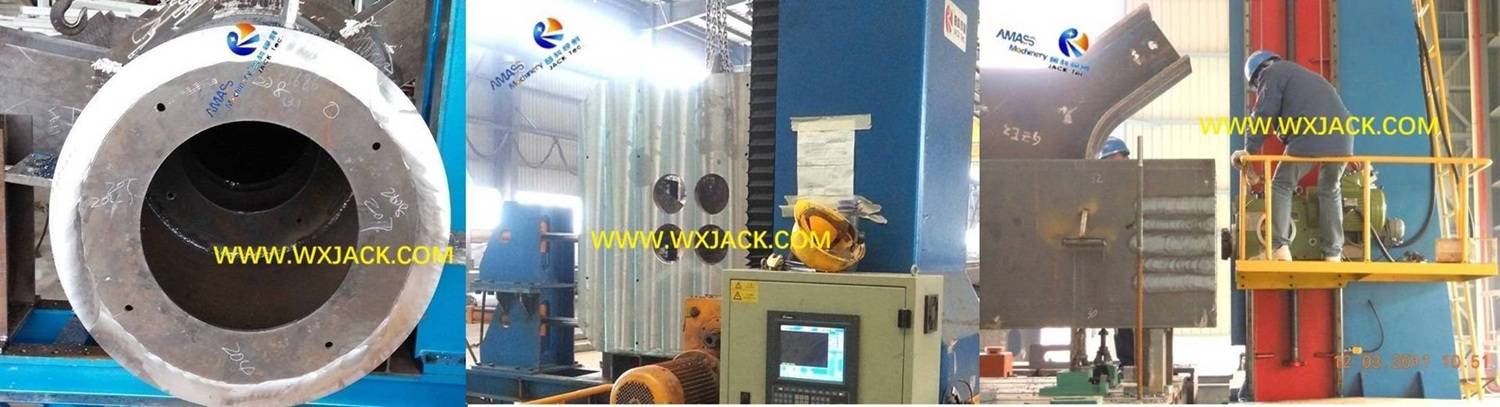

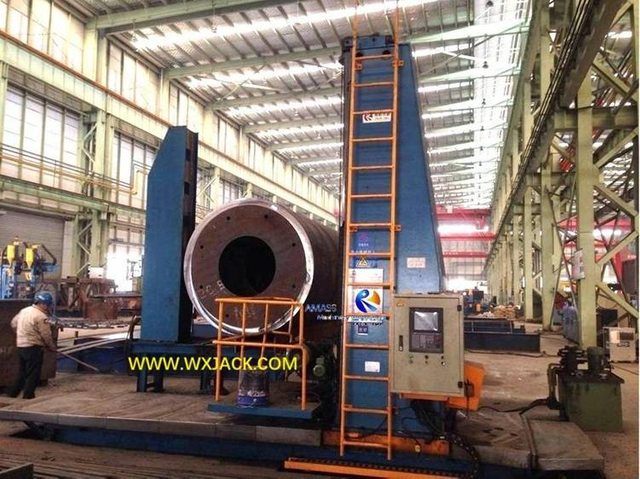

Конец элемента конструкции трубы фрезерован на станке с ЧПУ Wuxi JACK3030 для торцовки торцов труб


Рис. 4. Фрезерный станок для торцевой поверхности балки 85-IMG_20140801_080714

2. Уникальные сильные стороны фрезерного станка с ЧПУ:

Вот в чем сила фрезерного станка с ЧПУ для обработки торцевой поверхности балки:

1) При использовании обычного фрезерного станка для торцевой обработки балки выполнение настройки лезвия торцовки и отслеживания концевой фрезы во время работы занимает много времени и является неудобной, что не может гарантировать качество, точность и производительность станка для торцовой торцевой обработки труб.Это создает серьезную проблему для управления клиентом на месте и предъявляет строгие требования к навыкам оператора;
2) С появлением торцевого фрезерного станка с ЧПУ любая заготовка с особой формой поперечного сечения может быть обработана на оборудовании с большой легкостью, последовательным контролем процесса, достижением цели бережливого производства оптимального сочетания безопасности, качества, количества, Стоимость вместе ;
3) Из-за того, что довольно большую часть заготовок составляют трубы/трубы/сосуды, иногда клиенты напрямую называют оборудование «Машина для торцовки труб».


3. Габаритные размеры фрезерного станка с ЧПУ:

1) На страницах продуктов « Стандартные модели торцевых фрезерных станков » и « Специальных размеров торцевых фрезерных станков » мы обсудили классификацию двух диапазонов оборудования в зависимости от размера заготовки;
2) В этом аспекте размер станка для торцевой обработки торца трубы с ЧПУ совпадает с двумя вышеуказанными группами продуктов: Применимый допустимый вертикальный ход торцового фрезерного станка с ЧПУ составляет от 1000 мм до 3500 мм (от CNC DX10xx до CNC DX35xx ), из которых большинство моделей попадают в диапазон от 1200 мм до 3000 мм ( CNC DX10xx до CNC DX35xx ).

Фрезерный станок с ЧПУ Wuxi JACK для торцевой поверхности балки и обычные типы

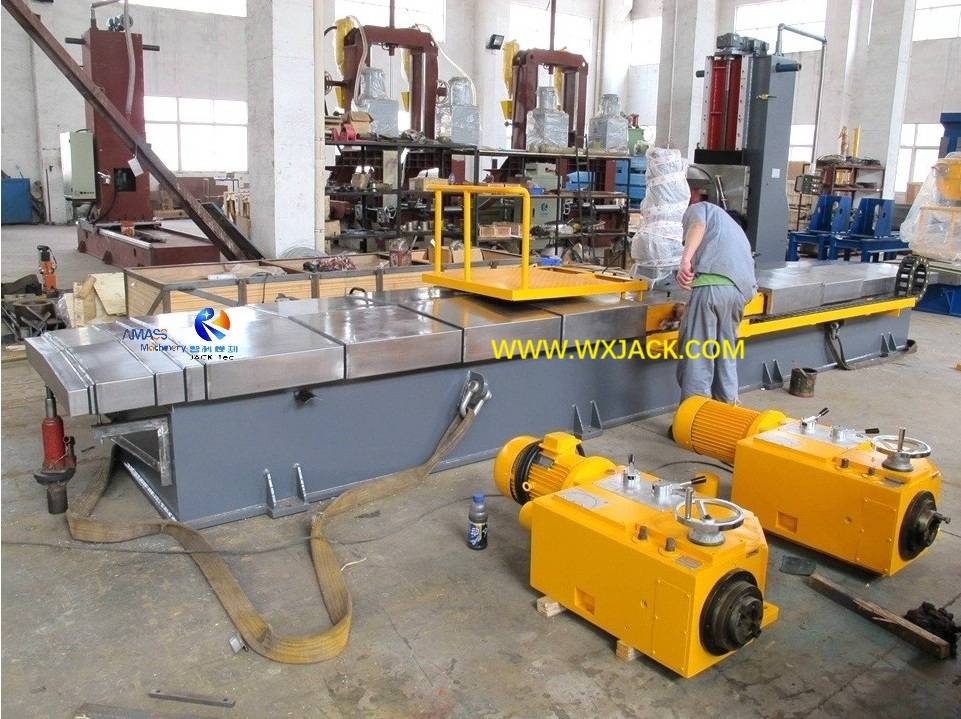

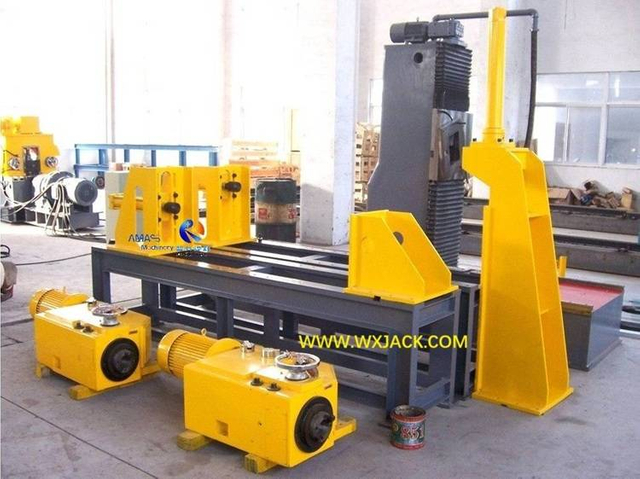

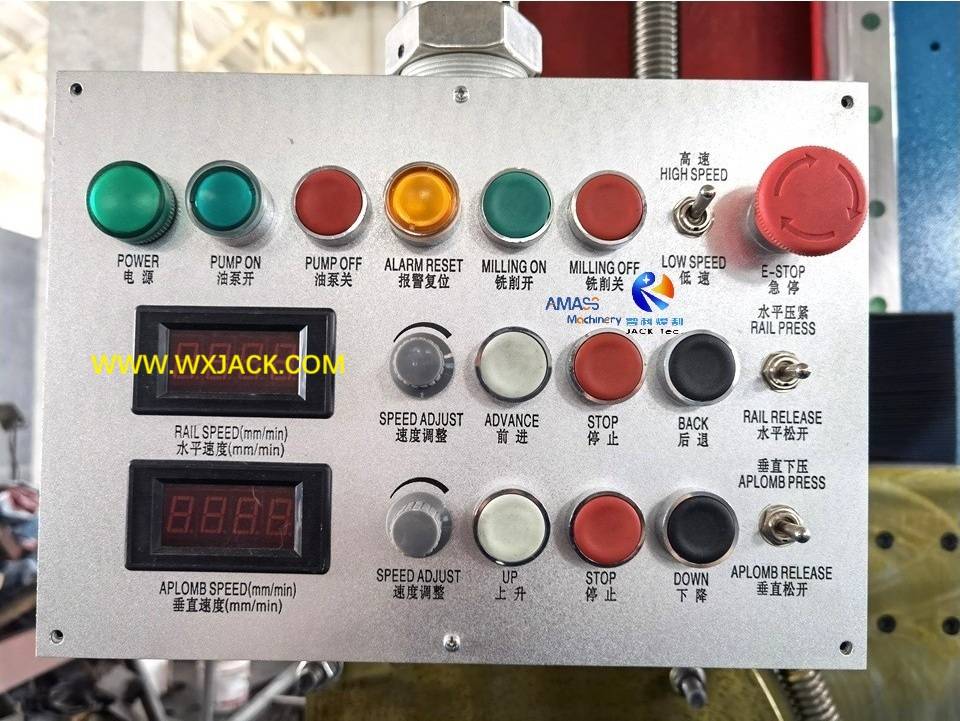

Компоненты торцевого фрезерного станка Wuxi JACK и заготовки

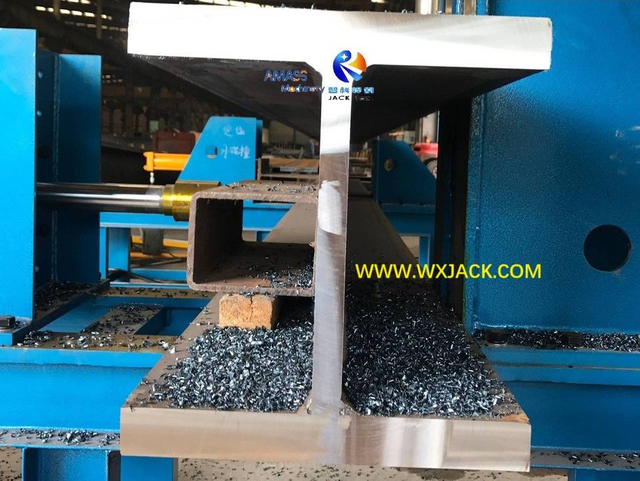

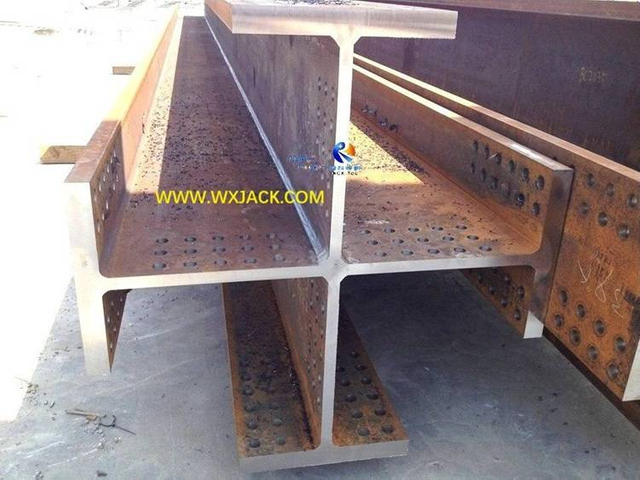

Готовая торцевая облицовка, изготовленная Wuxi JACK End Facing Machine

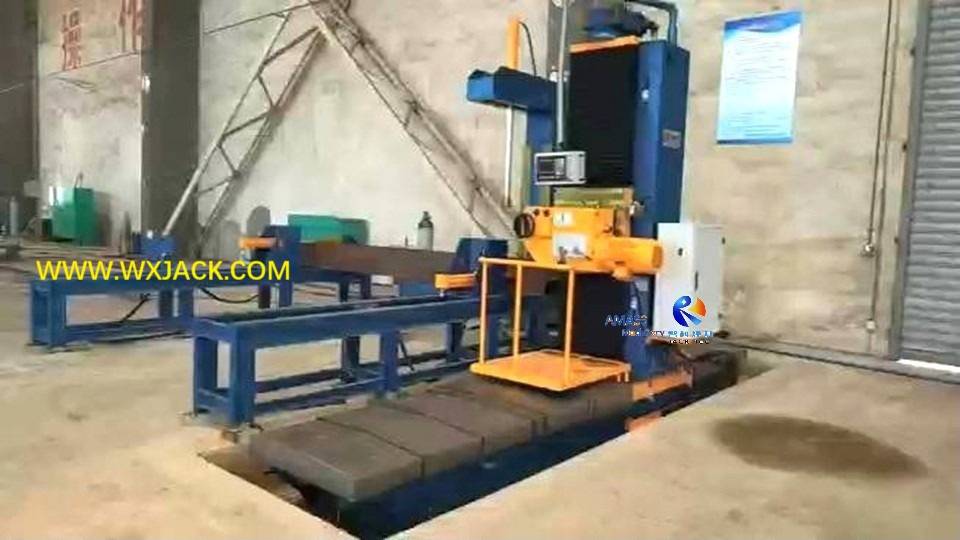

1 Beam End Face Milling Machine 3
2 Beam End Face Milling Machine 14
3 Beam End Face Milling Machine 15
4 Beam End Face Milling Machine 137- DX
5 Beam End Face Milling Machine IMG_8279

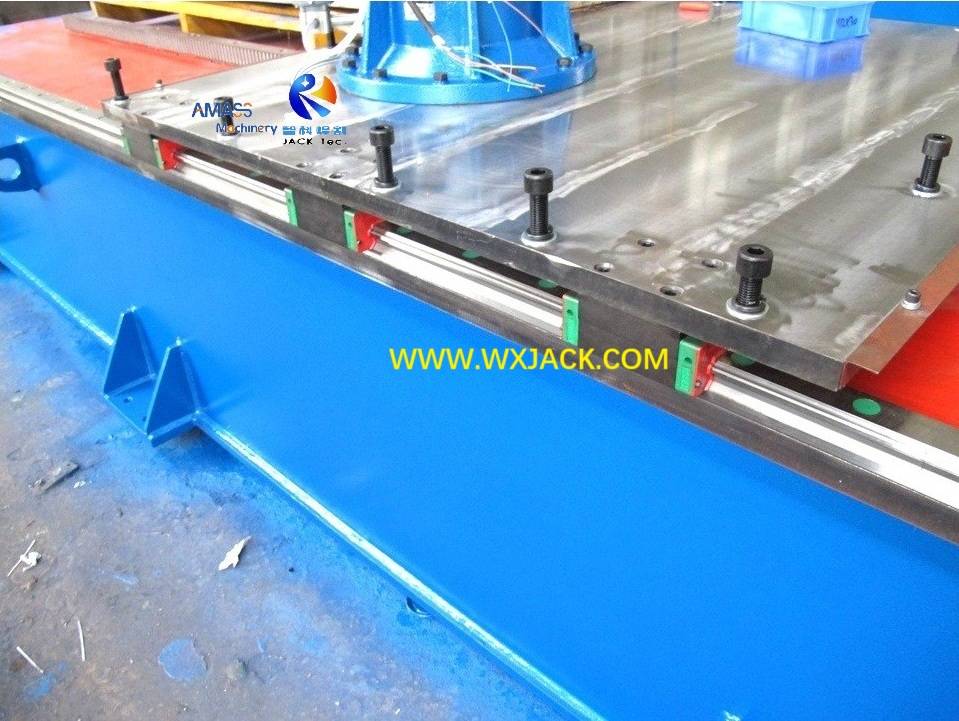

6 Beam End Face Milling Machine IMG_8287

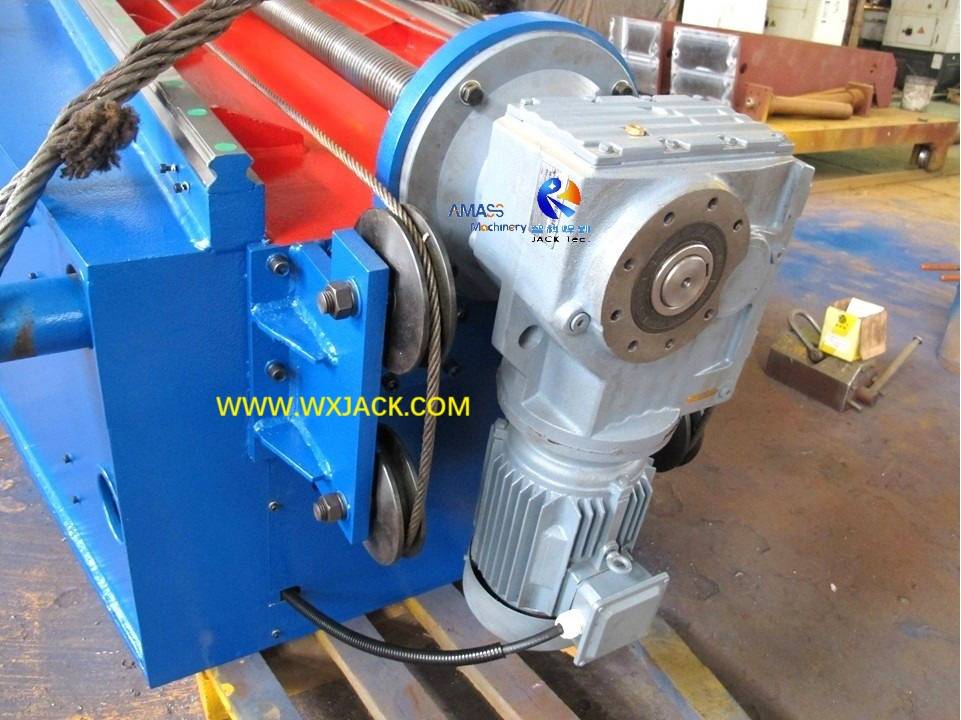

7 Beam End Face Milling Machine IMG_8301
8 Beam End Face Milling Machine IMG_8766

Технические преимущества торцевого фрезерного станка Wuxi JACK

Что мы говорим о технических преимуществах торцевого фрезерного станка Wuxi JACK?

1. Ниже мы перечисляем два технических преимущества торцевого фрезерного станка Wuxi JACK: передовой край в разработке модели управления с ЧПУ и уникальные возможности торцовочного лезвия под углом ;

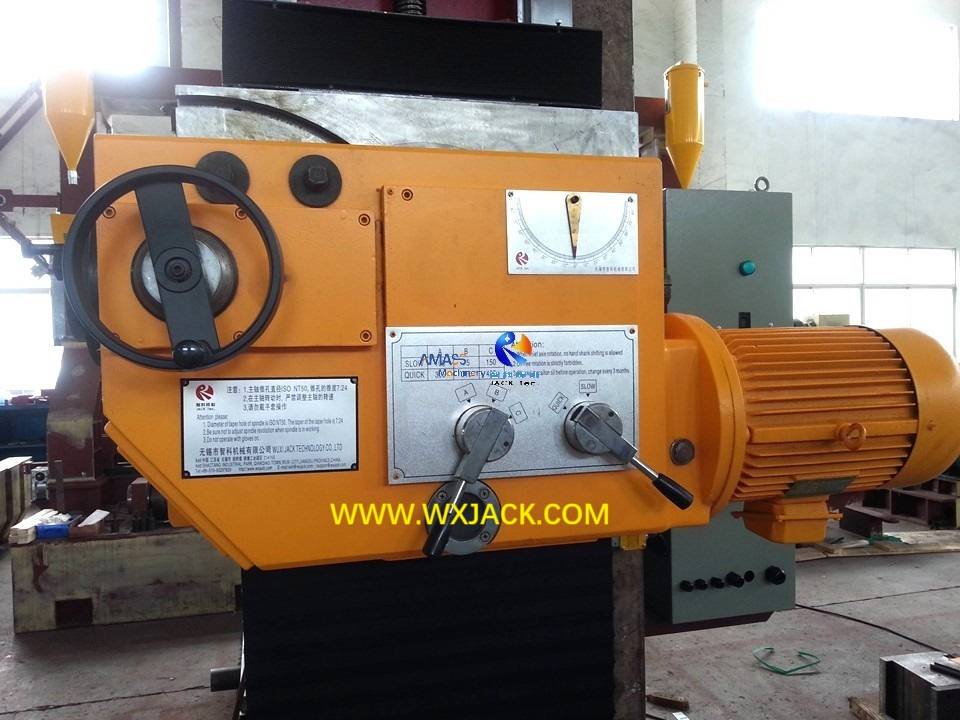

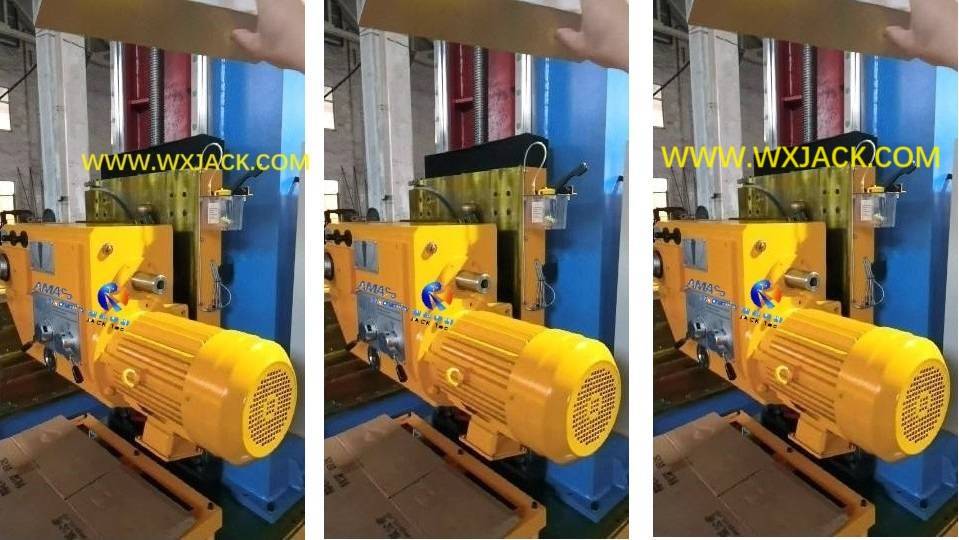

2. Для мощной фрезерной головки, установленной на станке, пожалуйста, проверьте страницу продукта « Стандартные модели торцевых фрезерных станков для балок»;

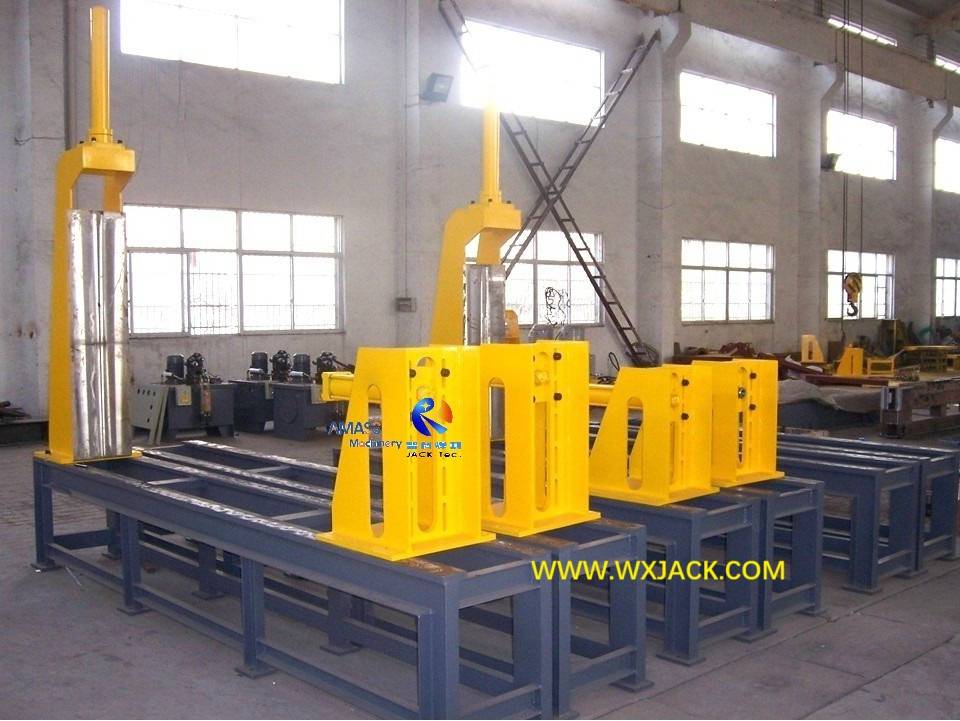

3. Чтобы узнать о универсальном и надежном зажиме заготовки с приводом от масляного цилиндра, а также о высокоточной линейной направляющей, посетите страницу продукта « Фрезерный станок для обработки торца балки »;
4. Чтобы узнать о передовых возможностях в разработке сверхмощных фрезерных станков для торцевых поверхностей балок, пожалуйста, посетите страницу продукта « Фрезерные станки для торцевых торцов балок специальных размеров »;

1. Новаторство в представлении торцевого фрезерного станка с ЧПУ:

Нужно ли внедрять функцию ЧПУ в фрезерный станок по торцу балки?Ответ определенно ДА;



1) На протяжении многих лет, прошедших с момента выхода на рынок, фрезерный станок для торцевой обработки балки в основном применялся для торцевой обработки двутавровой балки, балки BOX, поперечной балки и т. д. Таким образом, клиенты этого фрезерного станка для торцевой поверхности балки обычно приходят из металлоконструкций и родственная промышленность;
2) В последние годы наблюдается развитие применения элементов конструкции: появляется все больше и больше рабочих деталей специальной крестообразной формы, которые необходимо обрабатывать, что сложно для традиционного фрезерного станка для торца балки для выполнения задачи: не только отнимает много времени, но и точность качества торцовки трудно контролировать;
3) Чтобы удовлетворить новый спрос со стороны клиентов, компания Wuxi JACK, являющаяся ведущим производителем торцевых фрезерных станков на рынке, стала первой компанией, применившей на этом оборудовании технику числового программного управления, и получила положительные отзывы от клиентов;
4) С помощью этого мощного фрезерного станка с ЧПУ для торцевой поверхности балки, поставленного Wuxi JACK, вы можете обрабатывать заготовки с любой формой поперечного сечения для вашего успешного проекта!Хотите узнать больше?Пожалуйста, посетите блог Клиенту был доставлен комплект фрезерного станка с и торцевого фрезерного станка с ЧПУ DX3040. ЧПУ DX1520 .

2. Торцовая торцовая торцевая поверхность фрезерного станка Wuxi JACK Beam Beam:

Теперь еще одна мощная способность фрезерного станка Wuxi JACK Beam:


1) Фрезерование торцевых поверхностей с прямым торцом на этом фрезерном станке для торцевых торцов является естественным, но редко и редко можно получить производительность фрезерования торцевых поверхностей с наклоном или под углом;
2) Важна ли эта функция для фрезерного станка по торцу балки?Конечно.Как мы упоминали ранее, в настоящее время, с более разнообразными требованиями к применению элементов конструкции, что влечет за собой не только особую форму поперечного сечения, но и наклонность торца заготовок ;С помощью этой функции станка для фрезерования торца балки вы можете выполнять фрезерование торца с наклоном в диапазоне от 0° до 45° с тем же высоким и постоянным стандартом воздействия обработки на рабочие детали;
3) Итак, как добиться таких мощных характеристик на фрезерном станке Wuxi JACK? Как видно из приведенных выше фотографий , секрет кроется в уникальной конструкции и механической обработке подвижной каретки фрезерной головки, дуговой Т-образный паз которой врезан в ее поверхность;
4) Для получения более подробной информации, пожалуйста, проверьте продукт DX3050 Крупномасштабный фрезерный станок с двутавровой балкой BOX BOX.

Рабочее видео станка Wuxi JACK для торцевой фрезеровки балок

Для справки : Помимо приведенных ниже 6 видеороликов, для получения дополнительных видеороликов о фрезерном станке с ЧПУ с ЧПУ Wuxi JACK посетите страницу: Видео о фрезерном станке с торцевой поверхностью балки

Фрезерование концов двутавровых балок на Wuxi JACK DX1520 ЧПУ фрезерном станке с

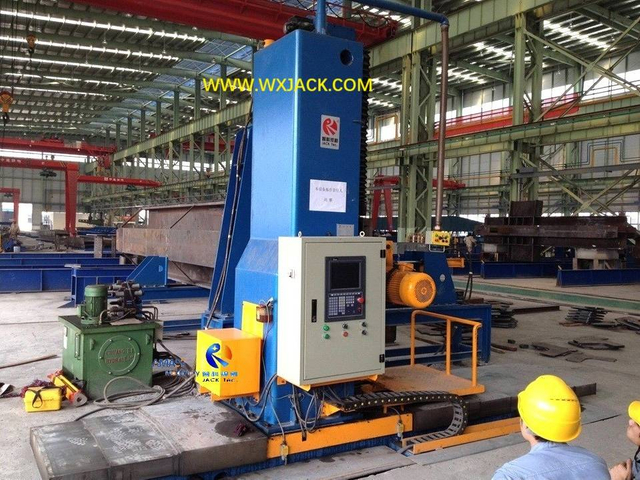

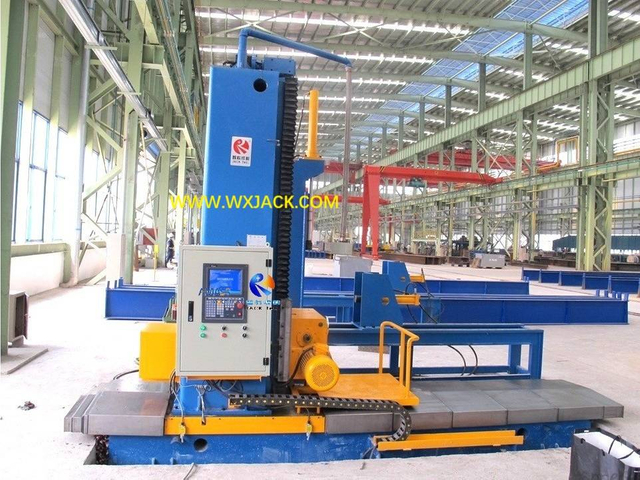

Внешний вид Wuxi JACK DX1520 ЧПУ фрезерного станка с

Работа на объекте заказчика: Обработка торцов двутавровых балок и монитор с ЧПУ на с с ЧПУ Wuxi JACK DX1520 ЧПУ фрезерном станке

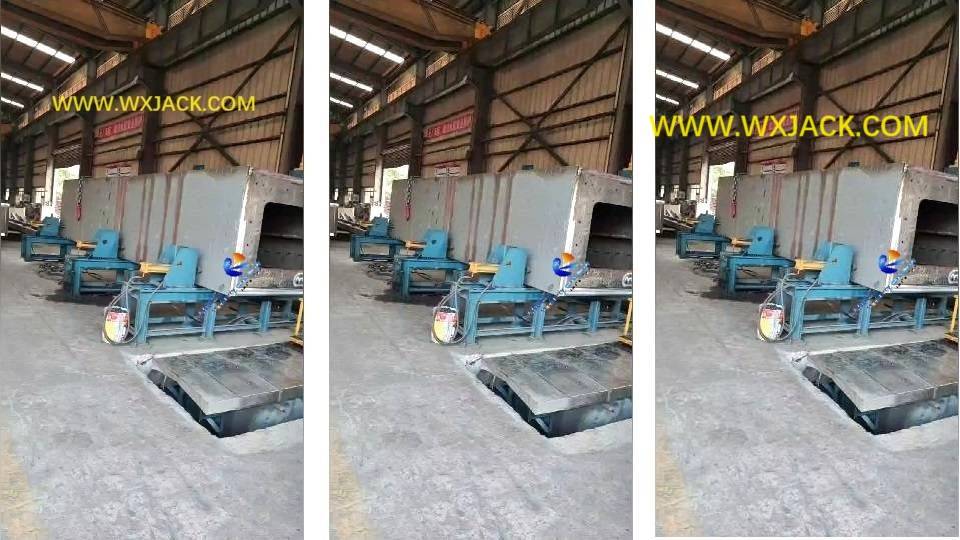

Облицовка балки BOX большого размера высотой 2 м с помощью фрезерного станка для торцевой поверхности балки Wuxi JACK DX2030 в мастерской Wuxi JACK

Облицовка торца двутавровой балки и отображение рабочей скорости в цифровом измерителе с фрезерным станком Wuxi JACK

Фрезерование торцов стальных пластин на станке Wuxi JACK Light Duty DX0820 для фрезерования торцов балок

Эксплуатация фрезерного станка с ЧПУ Wuxi JACK для торцевой поверхности балки

1. Принцип управления станком для торцовки труб с ЧПУ:

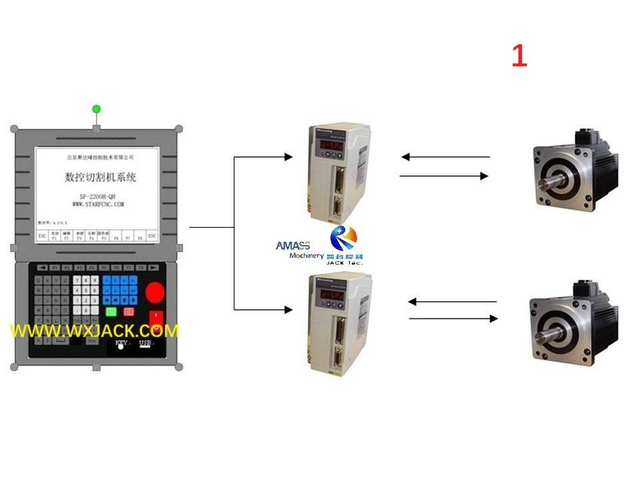

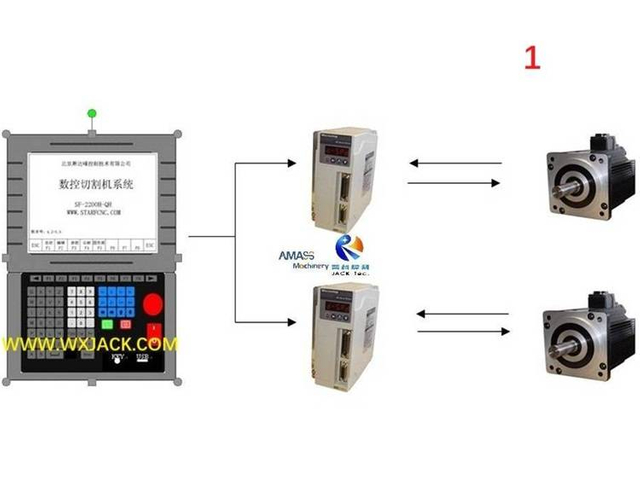

На 1 фото показана теория управления машиной для торцевания торцов труб с ЧПУ:

1) Левая система ЧПУ является контроллером всего станка, который отправляет команды и получает сигналы обратной связи от исполнительных блоков в течение рабочего периода станка для торцевания концов труб;
2) Средний 2 комплекта сервопривода являются интерфейсом связи между «мозгом» и «руками и ногами» фрезерного станка с ЧПУ для торцевой поверхности балки, один для оси X (горизонтальный) и один для оси Y ( по вертикали), которые посылают сигнал смещения на серводвигатели;
3) Правые 2 комплекта серводвигателей являются исполнительными элементами станка для торцевания концов труб с ЧПУ, которые оснащены энкодерами для определения фактического положения;
4) Во время работы станка, исходя из формы и размера поперечного сечения заготовки, которая должна быть торцовой торцом на фрезерном станке с ЧПУ, ЦП контроллера ЧПУ вычисляет и преобразует его в формат двоичной команды для сервопривода серводвигатели и проводить анализ на основе фактического положения лезвия торцевателя.



2. Общее описание того, как работать с комплектом фрезерного станка с ЧПУ для торцевой поверхности балки:

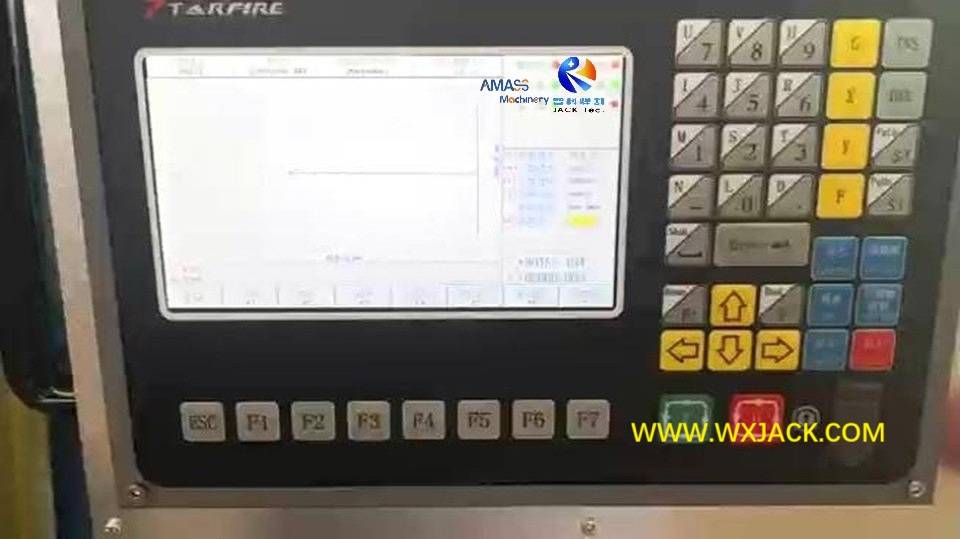

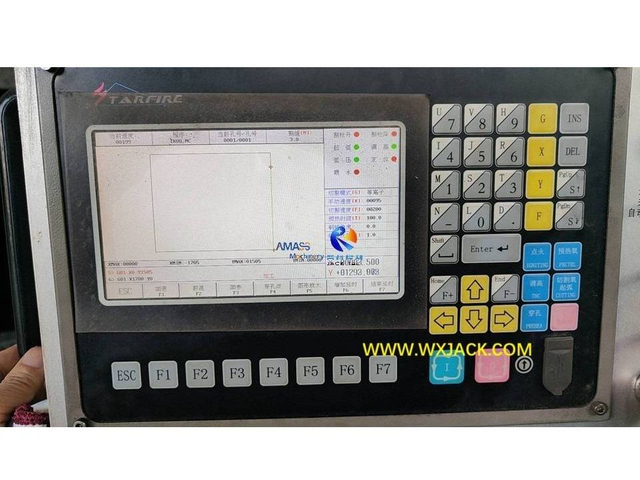

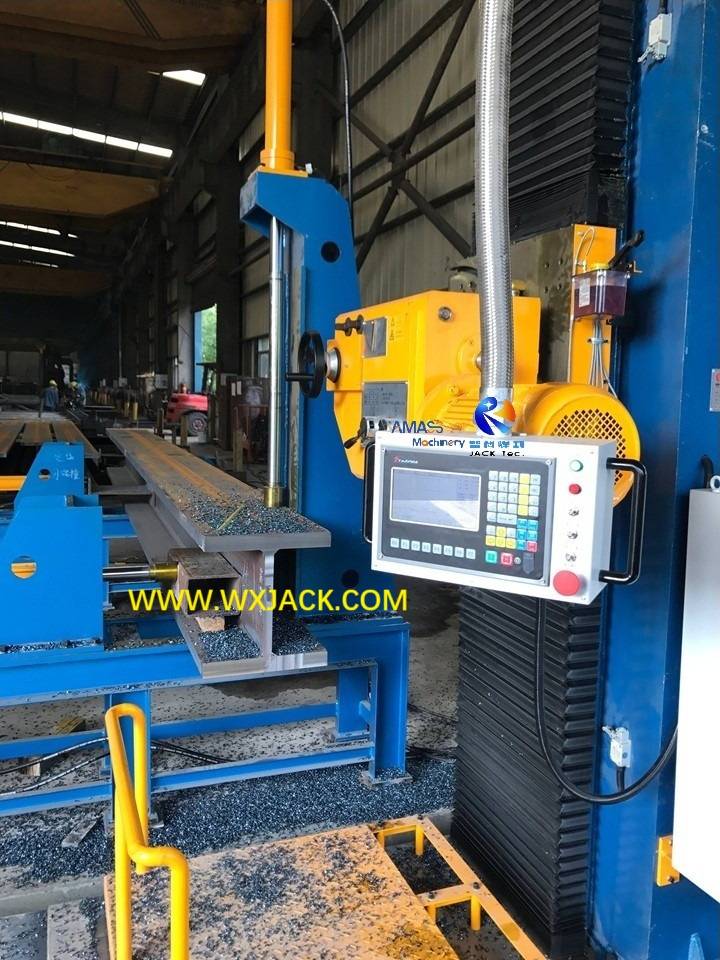

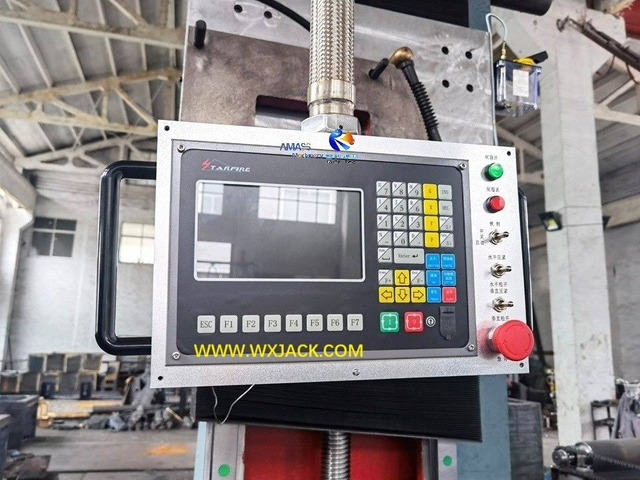

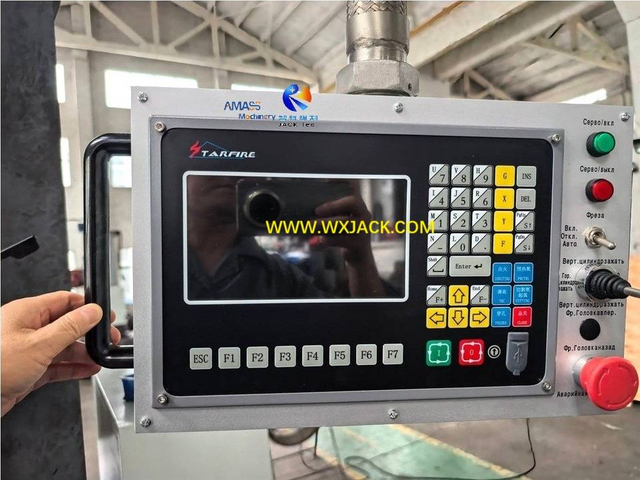

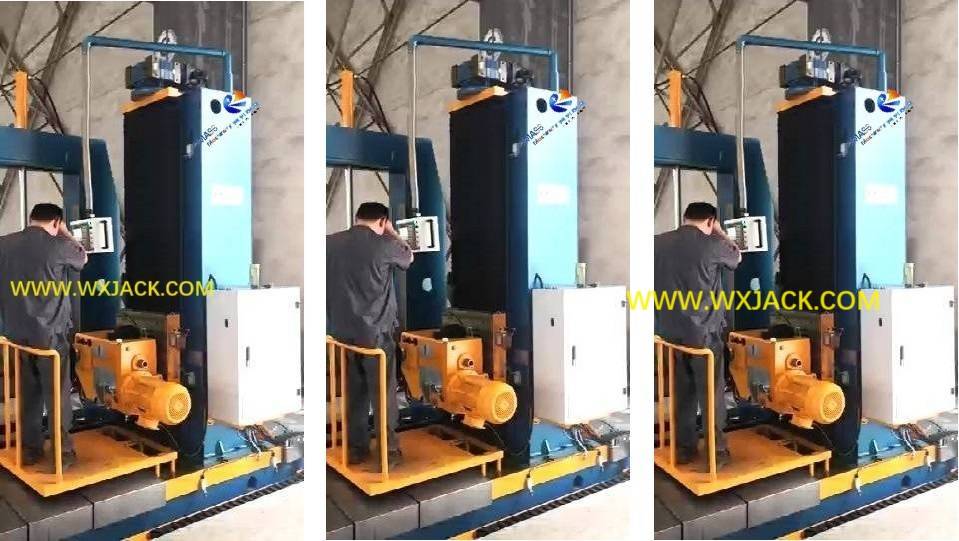

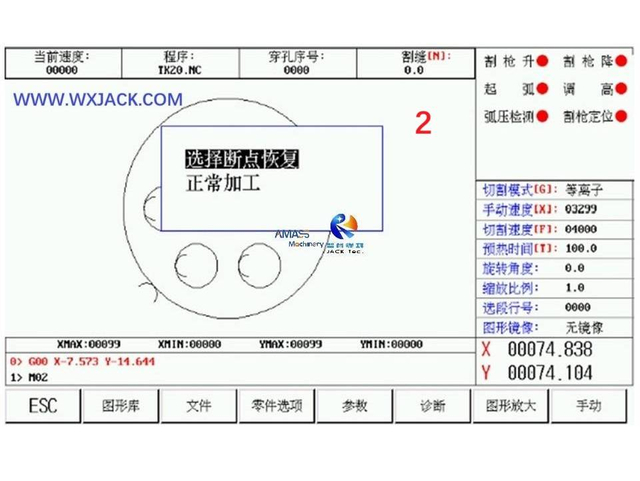

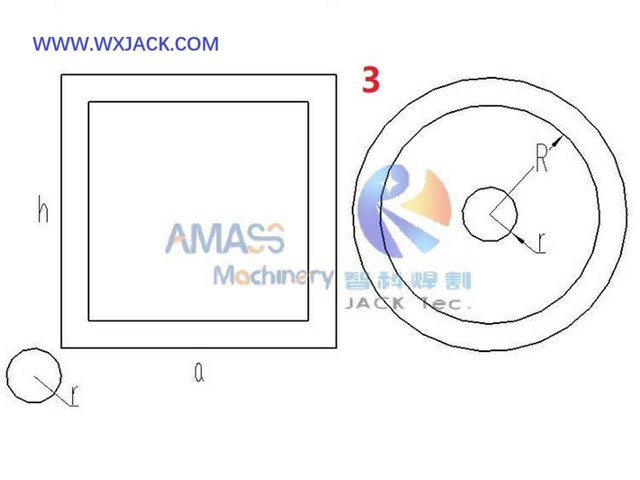

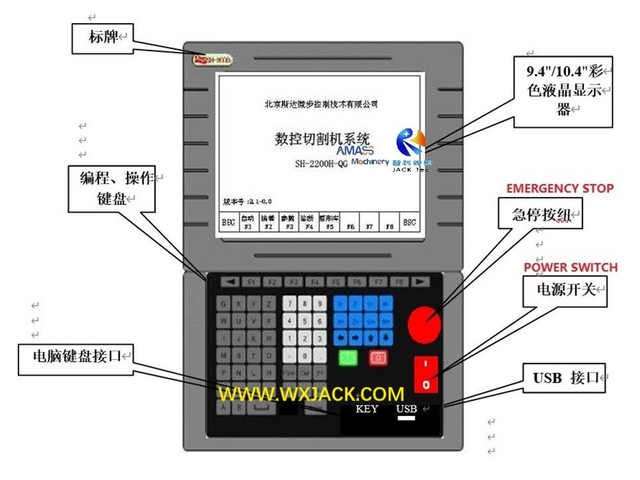

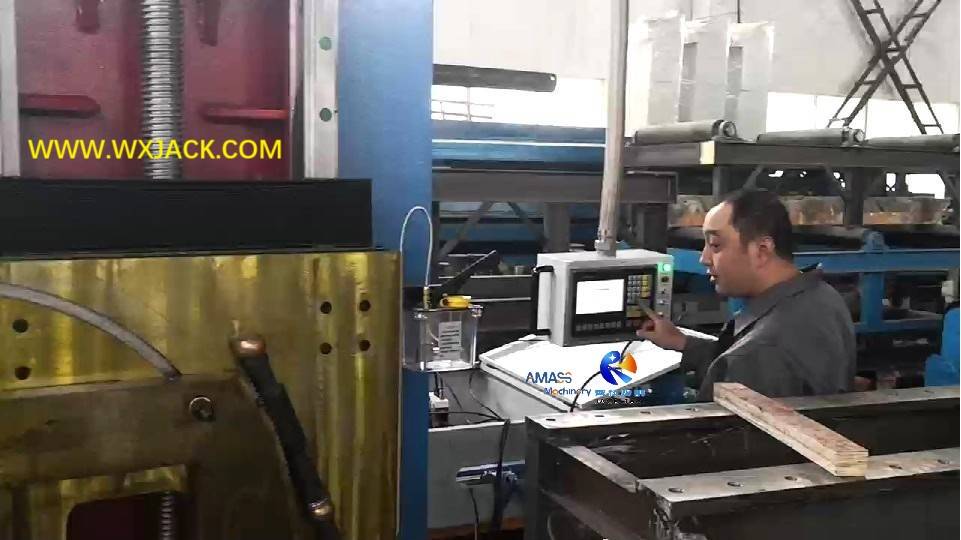

1) На 2 - й и 3- й фотографиях показан операционный интерфейс ЧПУ станка для обработки концов труб с ЧПУ.Оператор может выбрать форму трассировки обработки из библиотеки, встроенной в ЧПУ, и ввести данные размеров;
2) Для сложных заготовок файл детали может быть скопирован напрямую в контроллер ЧПУ, а контроллер ЧПУ преобразует его в исполняемую программу, которая может быть реализована на фрезерном станке с ЧПУ для обработки торца балки;
3) Во время работы экран контроллера ЧПУ будет отображать в режиме реального времени данные о траектории обработки, происходящей на станке, и оператор может все время наблюдать за ходом обработки торца на фрезерном станке с ЧПУ.Вы также можете проверить рабочий процесс станка из предыдущего сегмента рабочего видео ;

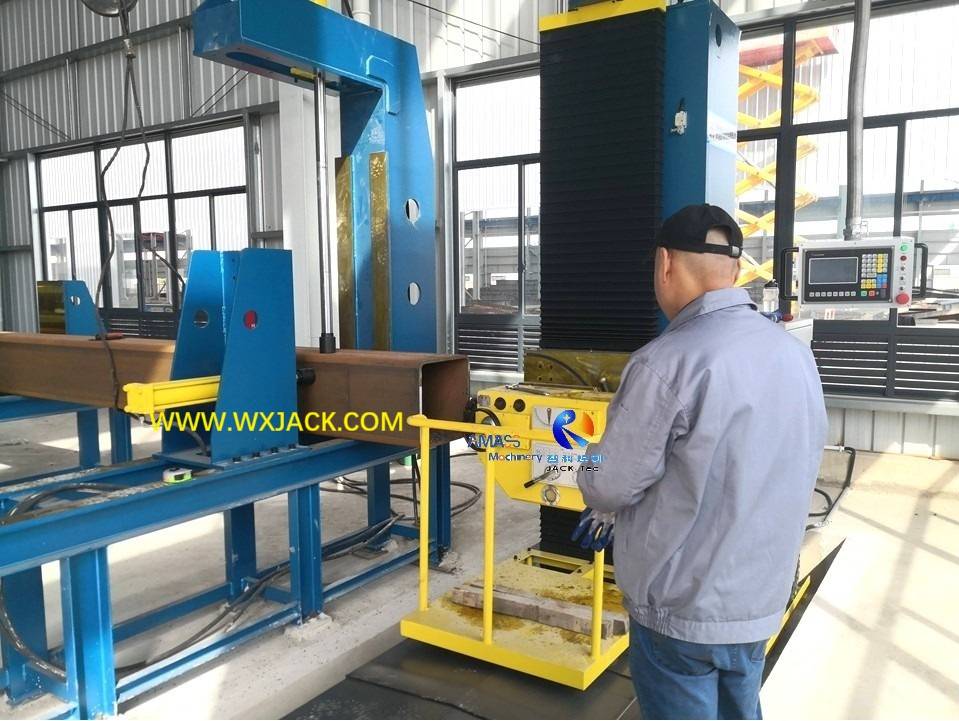

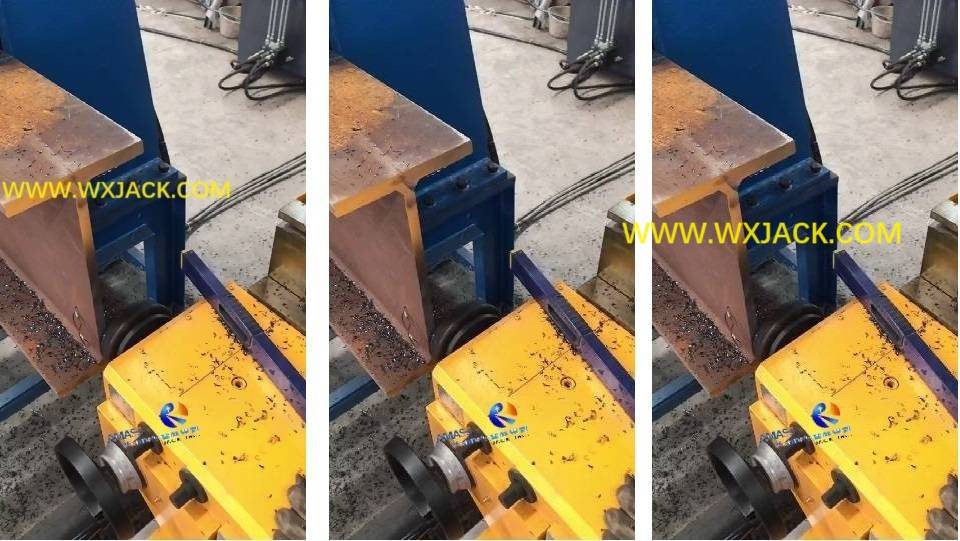

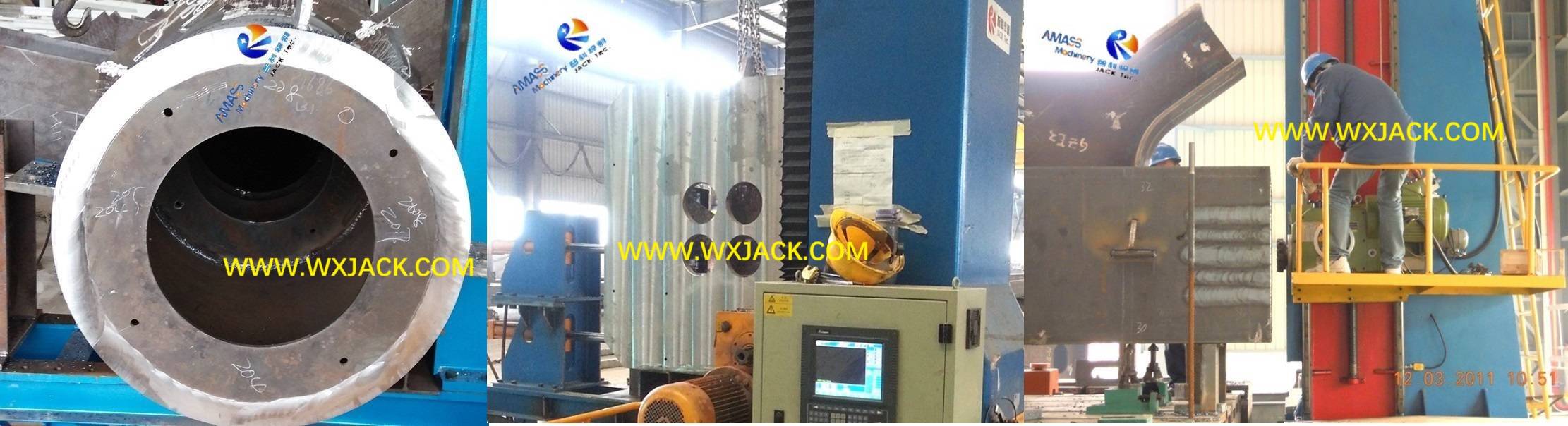

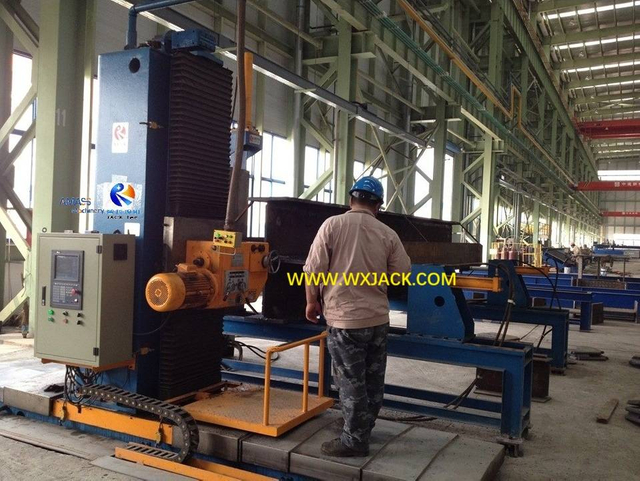

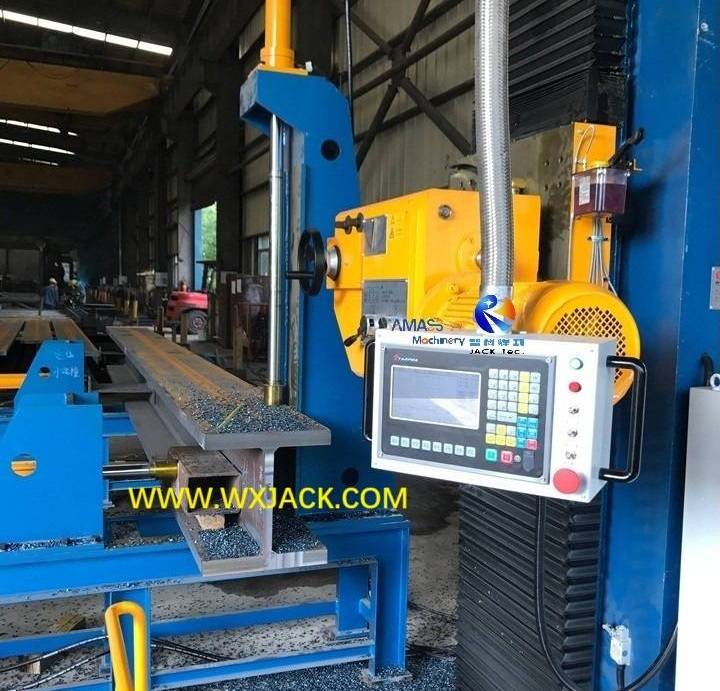

4) 4 фотография была сделана на типичной заготовке, подходящей для обработки на фрезерном станке с ЧПУ;
5) Для более подробного ознакомления, пожалуйста, ознакомьтесь с продуктами CNC-DX1520 , CNC-DX3530 и CNC-DX3535 с ЧПУ.

Общий ассортимент торцово-фрезерных станков Wuxi JACK

Отличие фрезерных станков по торцам балок основано на размерах и типах поперечного сечения заготовок:

1. Стандартные модели: DX08xx ~ DX15xx ;
2. Фрезерный станок для обработки торца балки среднего и большого размера: DX20xx ~ DX35xx ;
3. Фрезерный станок для обработки торца балки большого размера: DX40xx ~ DX60xx ;
4. ЧПУ Фрезерный станок по торцу балки: CNC DX10xx ~ CNC DX35xx ;

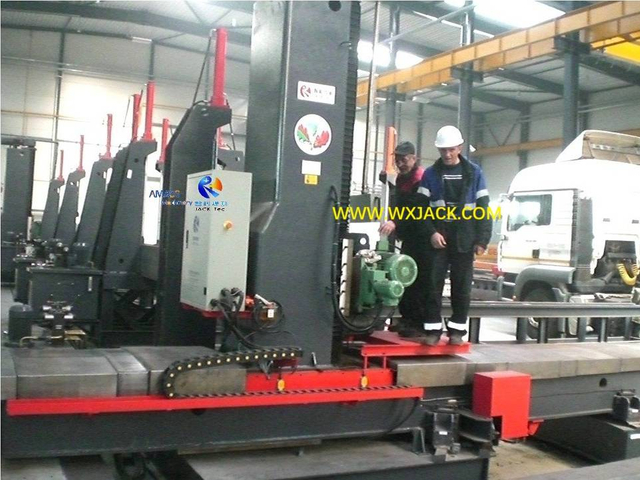

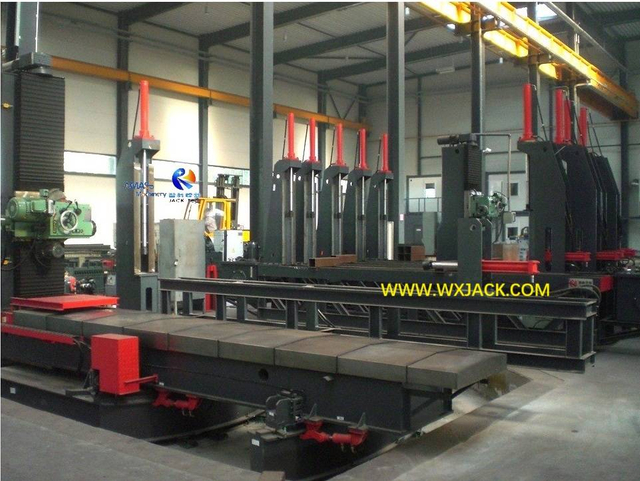

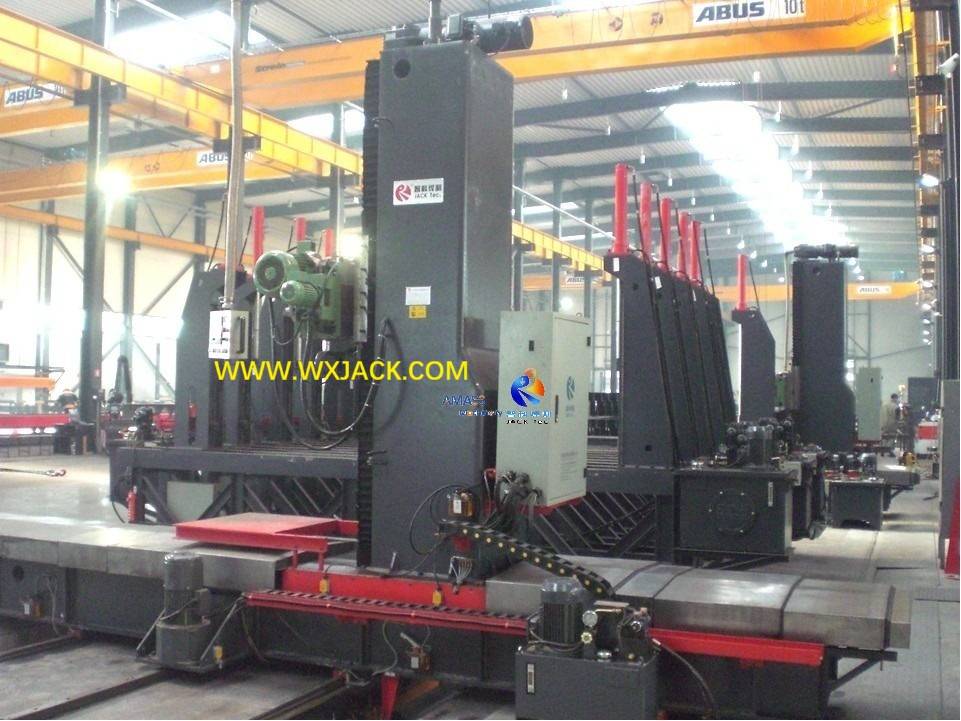

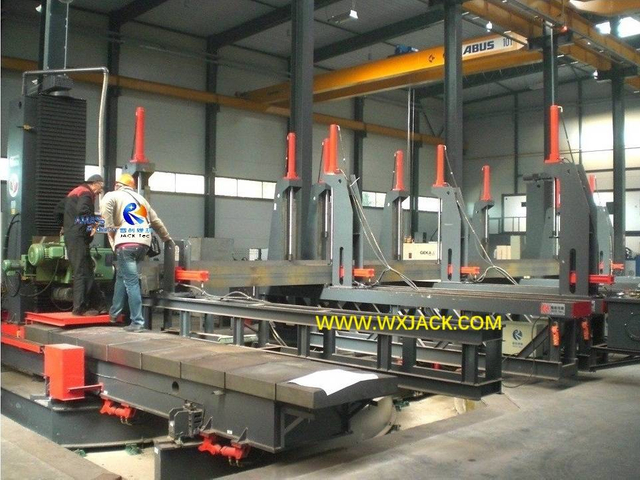

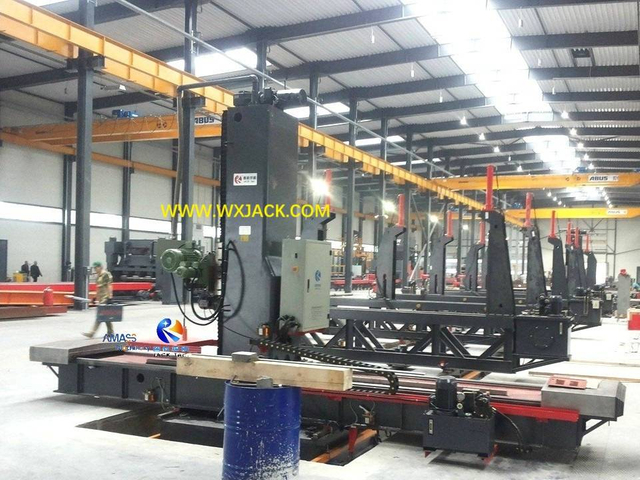

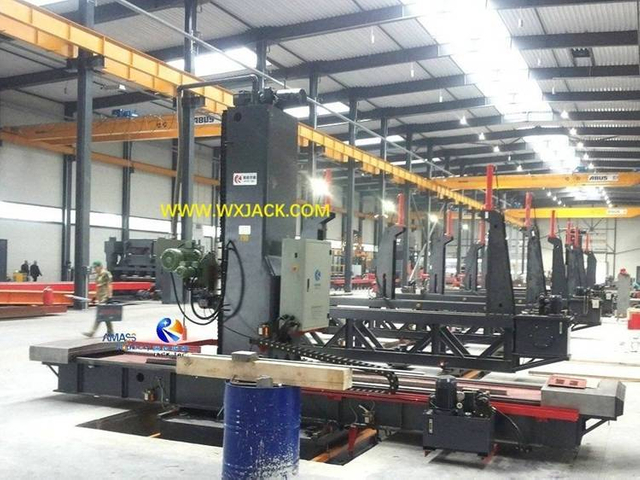

5. Комплексный центр сварки и торцовки: CNC DX12xx ~ CNC DX35xx;

Панель навигации на странице "Общий ассортимент станков для фрезерования торцевых поверхностей Wuxi JACK"

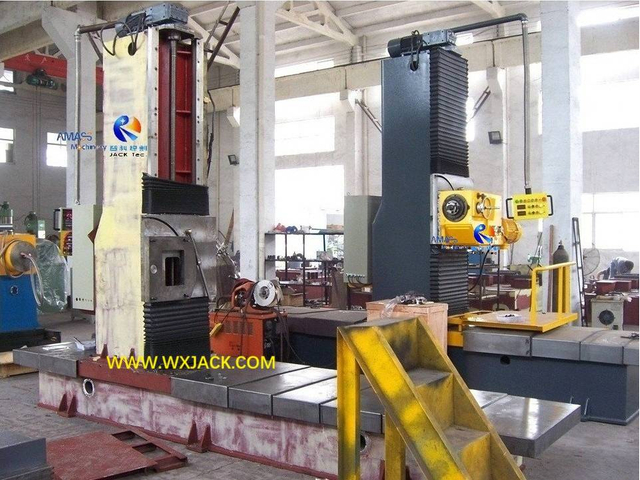

2. Фрезерный станок для торцевой поверхности балки среднего и большого размера:

Подробнее >>

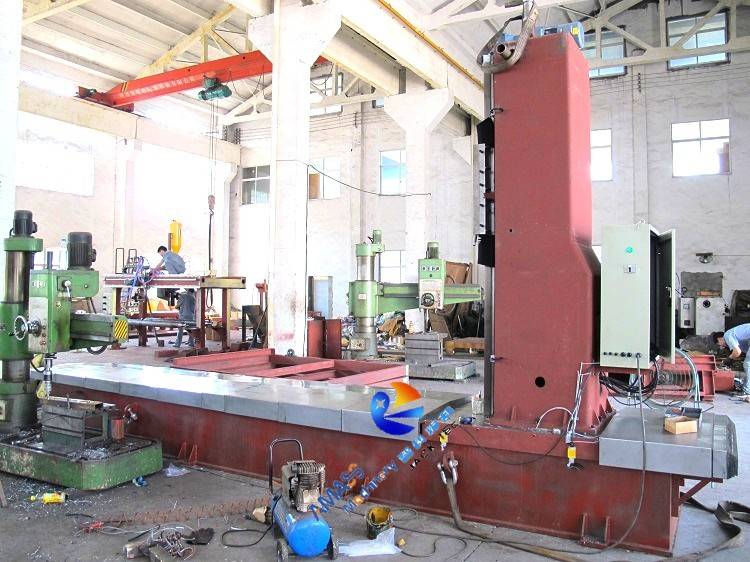

1. Контур фрезерного станка для торцевой поверхности балки среднего и большого размера:

1) Этот ассортимент продукции используется для торцевого фрезерования резервуаров относительно больших размеров, элементов трубных конструкций, элементов стальных конструкций и т. д.;
2) Наиболее распространенными моделями являются DX2040 , DX3030 и DX3040 Фрезерный станок для обработки торца балки;
3) Для получения более интересной информации, пожалуйста, посетите страницу продукта « Фрезерный станок для торцевой поверхности балки специального размера ».





2. Технические параметры станка для фрезерования торца балки среднего и большого размера:

Применимый
диапазон высоты поперечного сечения заготовки
фрезерного станка с торцом балки
2000 ~ 3500 мм
Регулируемая рабочая
скорость концевого фрезерования в горизонтальном направлении
150 ~ 800 мм/мин. Инвертор VFD
Скорость холостого хода
фрезерной каретки в горизонтальном
и вертикальном направлениях
1200 мм/мин. По умолчанию установлена
​​фиксированная скорость .
Регулируемая рабочая
скорость торцевого фрезерования в вертикальном направлении
150 ~ 800 мм/мин. Инвертор VFD
Мощность двигателя
горизонтального привода фрезерной головки
3 кВт Двигатель с переменной частотой
Мощность двигателя вертикального фрезерной головки
привода
4 кВт
Направляющий путь фрезерной каретки
в горизонтальном и вертикальном
направлении
Точная линейная направляющая для тяжелых условий эксплуатации, установленная
на станину и
колонну станка
Мощность фрезерной головки торцевого
фрезерного станка
7,5 кВт Сделано в Китае
Гидравлический масляный цилиндрический привод
Зажимная рейка для заготовки
1 группа Обычные или специальные
рабочие столы и
стойки

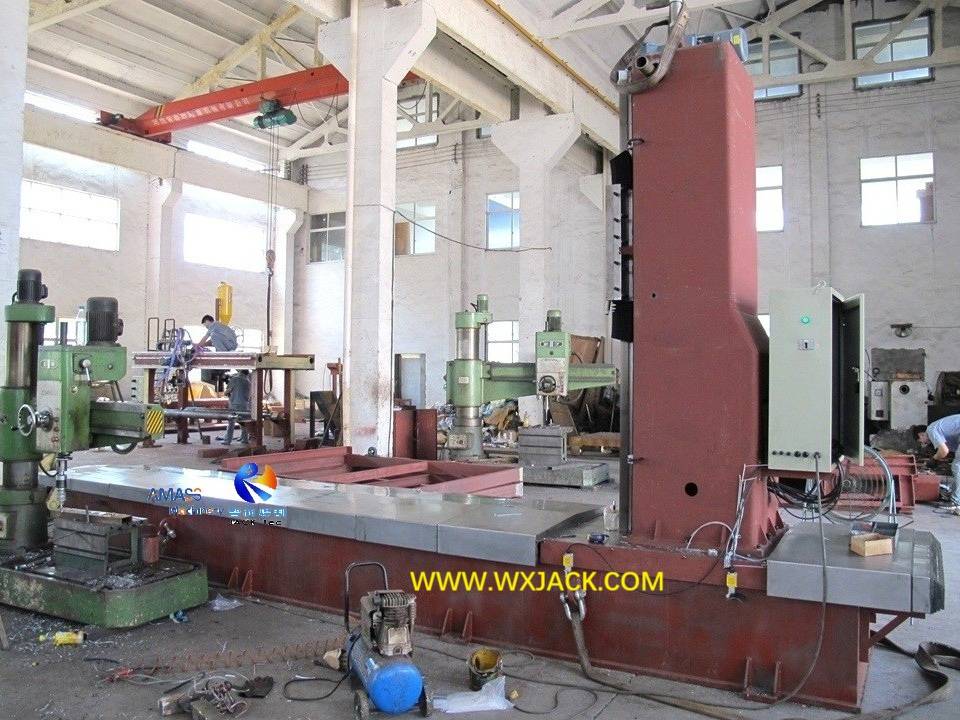

1. Фрезерный станок для торцевой поверхности балки стандартных размеров для легких и средних нагрузок

Подробнее >>

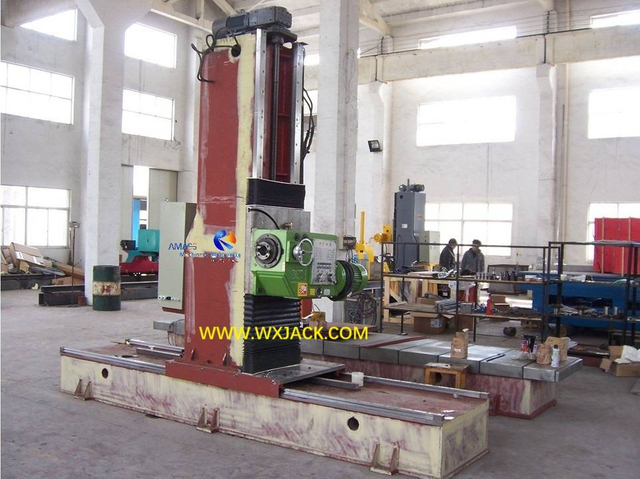

1. Схема станков для фрезерования торцевых поверхностей балок стандартных размеров от легких до средних.

1) Этот ассортимент продукции имеет самый большой объем использования в практическом применении и является источником фрезерного станка для торцевой поверхности балки серии DX;
2) Он используется для торцевой облицовки элементов стальной конструкции обычных размеров с правильным прямоугольным поперечным сечением: двутавровая балка, двутавровая балка, поперечная балка, КОРОБКА, балка, тавровая балка и т. д.;
3) Наиболее распространенными моделями являются DX0820 , DX1010 и DX1215 , а также DX1416 и DX1520 Фрезерный станок для обработки торца балки;
4) Для получения более интересной информации посетите страницу продукта " Стандартные модели торцевых фрезерных станков ".



2. Технические параметры торцевого фрезерного станка балки стандартных размеров:

Применимый
диапазон высоты поперечного сечения заготовки
фрезерного
станка с торцом балки
800 ~ 1500 мм
Регулируемая концевого фрезерования в горизонтальном
рабочая скорость
направлении
150 ~ 800
мм/мин.
Инвертор ЧРП
Скорость холостого хода
фрезерной каретки в
горизонтальном и вертикальном
направлениях
1200 мм/мин. По умолчанию установлена ​​фиксированная
скорость .
Регулируемая
рабочая скорость торцевого фрезерования в вертикальном
направлении
150 ~ 800
мм/мин.
Инвертор ЧРП
Мощность двигателя
горизонтального привода фрезерной головки
2,2 кВт Двигатель с переменной частотой
Мощность двигателя вертикального фрезерной головки
привода
3 кВт
Направляющий путь фрезерной каретки
в горизонтальном и вертикальном
направлении
Точная линейная направляющая для тяжелых условий эксплуатации, установленная
на станину и колонну станка
Мощность фрезерной головки торцевого
фрезерного станка
7,5 кВт Сделано в Китае
Гидравлический масляный цилиндрический привод
Зажимная рейка для заготовки
1 группа Обычные или специальные
рабочие столы и стойки

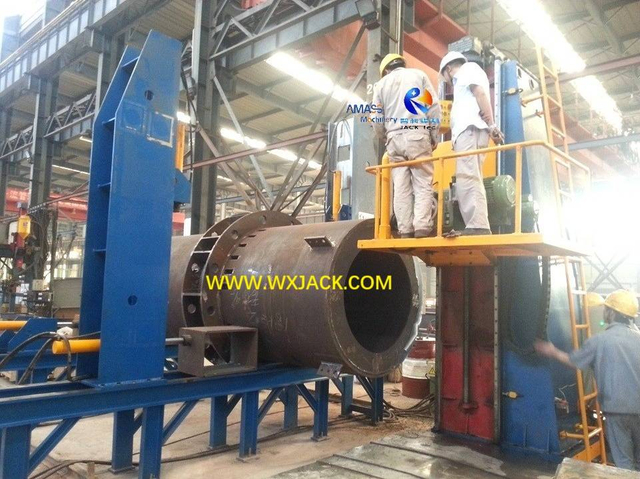

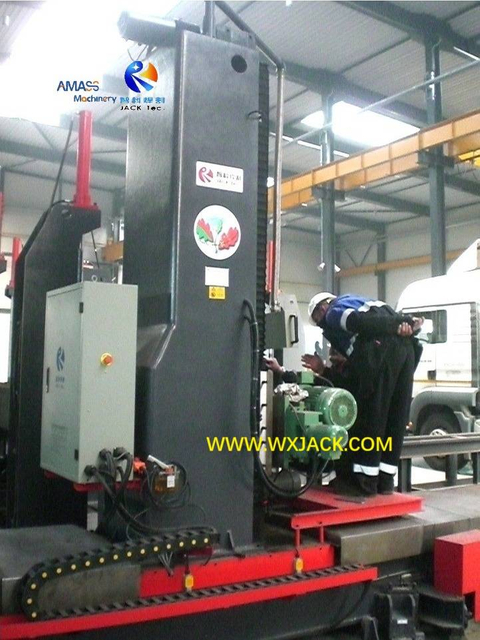

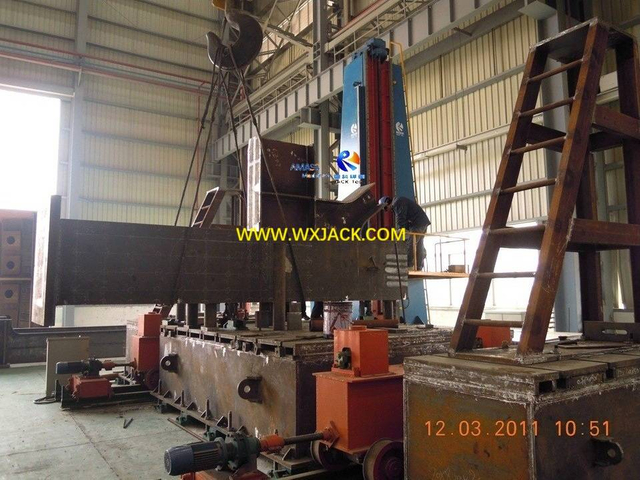

3. Крупногабаритный сверхмощный фрезерный станок для торцевой поверхности балки.

Подробнее >>

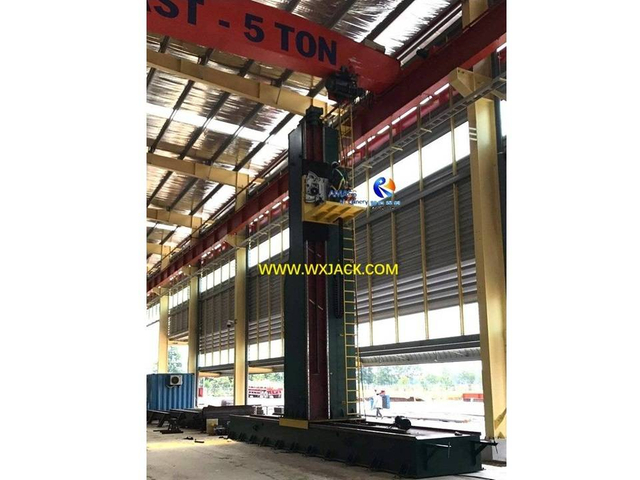

1. Контур фрезерного станка для торцевой поверхности балки среднего и большого размера:

1) Этот ассортимент продукции применяется в крупномасштабных проектах по переработке сырья.Эффективная высота заготовок на фрезерном станке для обработки торцевых поверхностей балок может составлять от 4 до 6 м .Одной из серьезных проблем при разработке этого огромного размера машины является механическая рама машины, можете ;
видеть на прочная и долговечная вы левой ее фотографии . как Станок для торцевой обработки балки;
3) Для получения более интересной информации, пожалуйста, посетите страницу продукта « Фрезерный станок для торцевой поверхности балки специального размера ».



2. Технические параметры крупногабаритного сверхмощного фрезерного станка для обработки торца балки:

Применимый
диапазон высоты поперечного сечения заготовки
4000 ~ 6000 мм
Регулируемая рабочая
скорость концевого фрезерования в горизонтальном направлении
150 ~ 800 мм/мин. Инвертор ЧРП
Скорость холостого хода фрезерной
каретки в горизонтальном и
вертикальном направлениях
1200 мм/мин. По умолчанию установлена ​​фиксированная
скорость .
Регулируемая рабочая
скорость торцевого фрезерования в вертикальном направлении
150 ~ 800 мм/мин. Инвертор ЧРП
Мощность приводного двигателя горизонтального направления фрезерной головки
в сверхмощном
фрезерном станке по торцу балки
4 кВт Двигатель с переменной частотой
Мощность двигателя вертикального
привода фрезерной головки в сверхмощном фрезерном станке с торцевой поверхностью
балки
5,5 кВт
Направляющий путь фрезерной каретки в
горизонтальном и вертикальном направлении
Точная линейная направляющая для тяжелых условий эксплуатации, установленная на станину и колонну станка
Мощность фрезерной головки 7,5 / 9,3 / 11 кВт Сделано в Китае

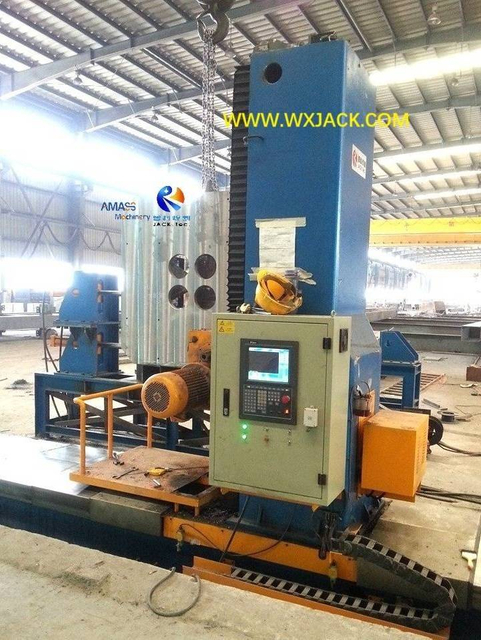

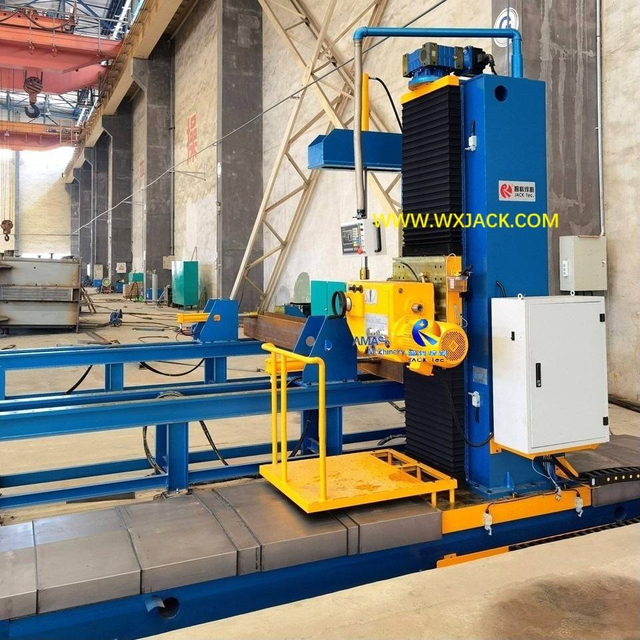

4. Фрезерный станок с ЧПУ для обработки торца балки

Подробнее >>

1. Схема станка для торцовки труб с ЧПУ:

1) Мы изучили прочность, уникальность, область применения и работу этой серии машин для облицовки концов труб;
2) Серводвигатель заменяет обычный двигатель для привода фрезерной головки.Это причина того, что фрезерный станок с ЧПУ для обработки торцевой поверхности балки предназначен для моделей оборудования с легким и средним режимом работы;
3) С принятием контроллера ЧПУ инвертор не нужен в электрической системе управления станком.Контроль скорости управляется контроллером ЧПУ во время работы фрезерного станка с ЧПУ;

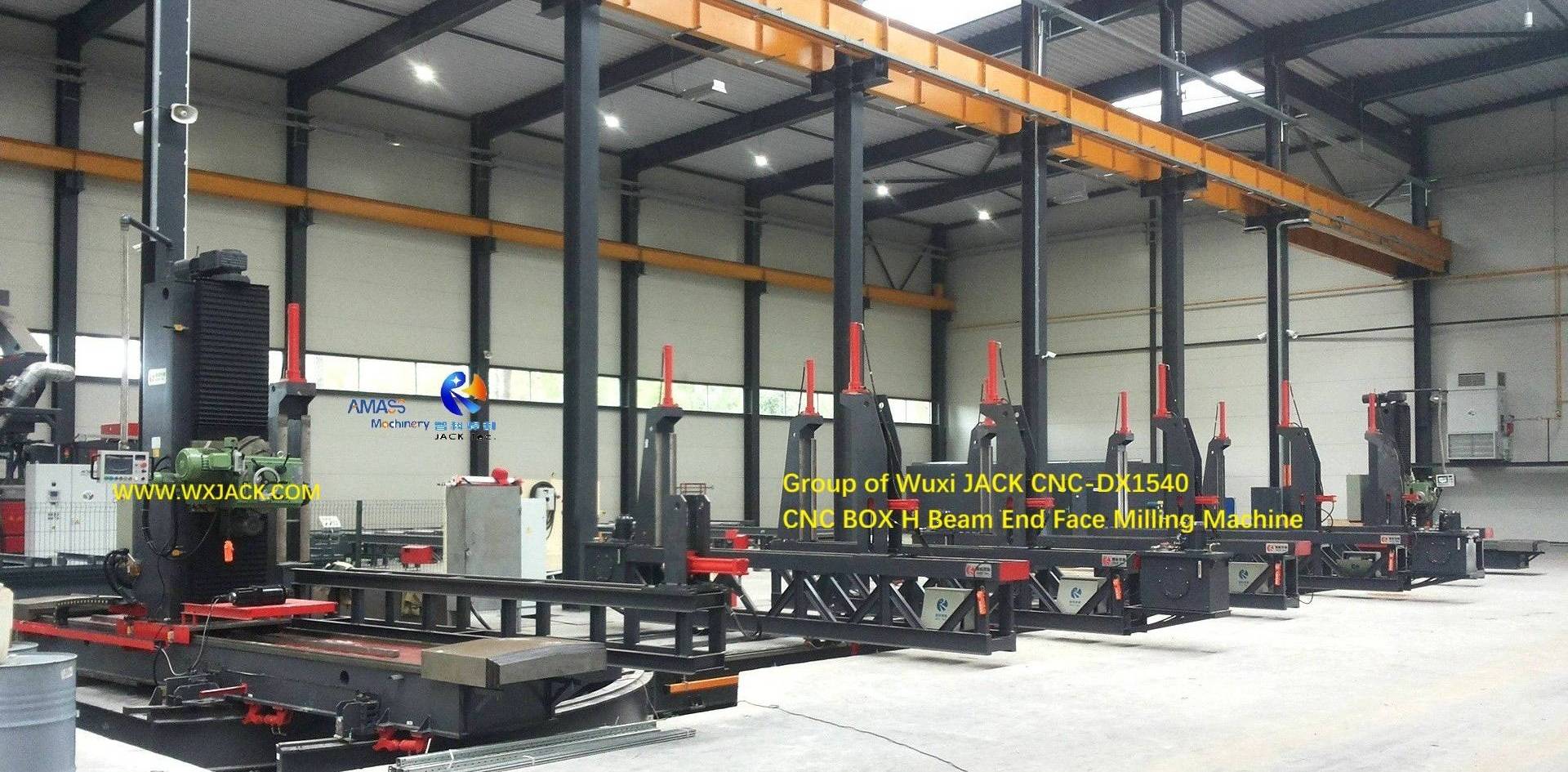

4) На практике наиболее распространенными моделями являются CNC-DX1520 , CNC-DX3030 , CNC-DX3040 и CNC-DX3530 Фрезерный станок с ЧПУ для торцевой поверхности балки.



2. Технические параметры торцевого фрезерного станка с ЧПУ:

Система фрезерного станка с ЧПУ для обработки торца балки Пекин STARTFIRE SF 2100C
Шанхай FANGLING F 2300/2400/2500
Применимый
высоты поперечного сечения заготовки
диапазон
800 ~ 3500 мм
Регулируемая концевого фрезерования в
рабочая скорость
горизонтальном направлении
100 ~ 800 мм/мин. Сервоконтроллер
Скорость холостого хода
фрезерной каретки в
горизонтальном и вертикальном
направлениях
1400 мм/мин. По умолчанию установлена
​​фиксированная скорость .
Регулируемая
рабочая скорость торцевого фрезерования в
вертикальном направлении
100 ~ 800 мм/мин. Сервоконтроллер
Мощность двигателя
привода фрезерной головки
горизонтального
1,5 кВт Серводвигатель
Мощность двигателя
вертикального привода фрезерной головки
2 кВт Серводвигатель
Направляющий путь фрезерной
каретки в горизонтальном
и вертикальном направлении
Точная линейная направляющая для тяжелых условий эксплуатации, установленная
на станину и колонну станка
Мощность фрезерной головки фрезерного станка с
ЧПУ
7,5 кВт, Сделано в Китае

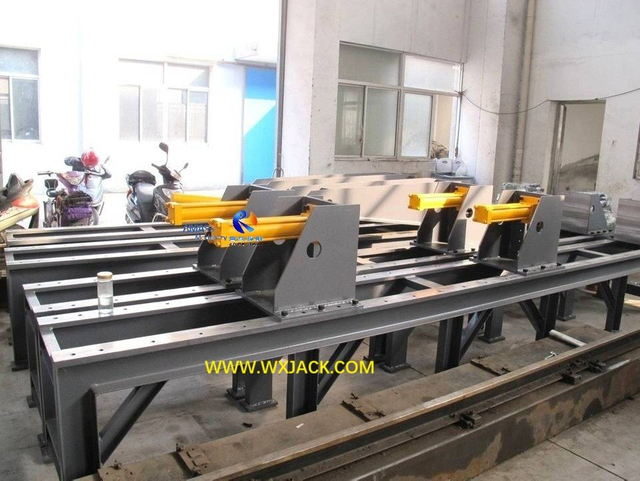

Гидравлический масляный цилиндрический
привод Зажимная
рейка для заготовки
1 группа, обычный или специальный рабочий стол и стойки

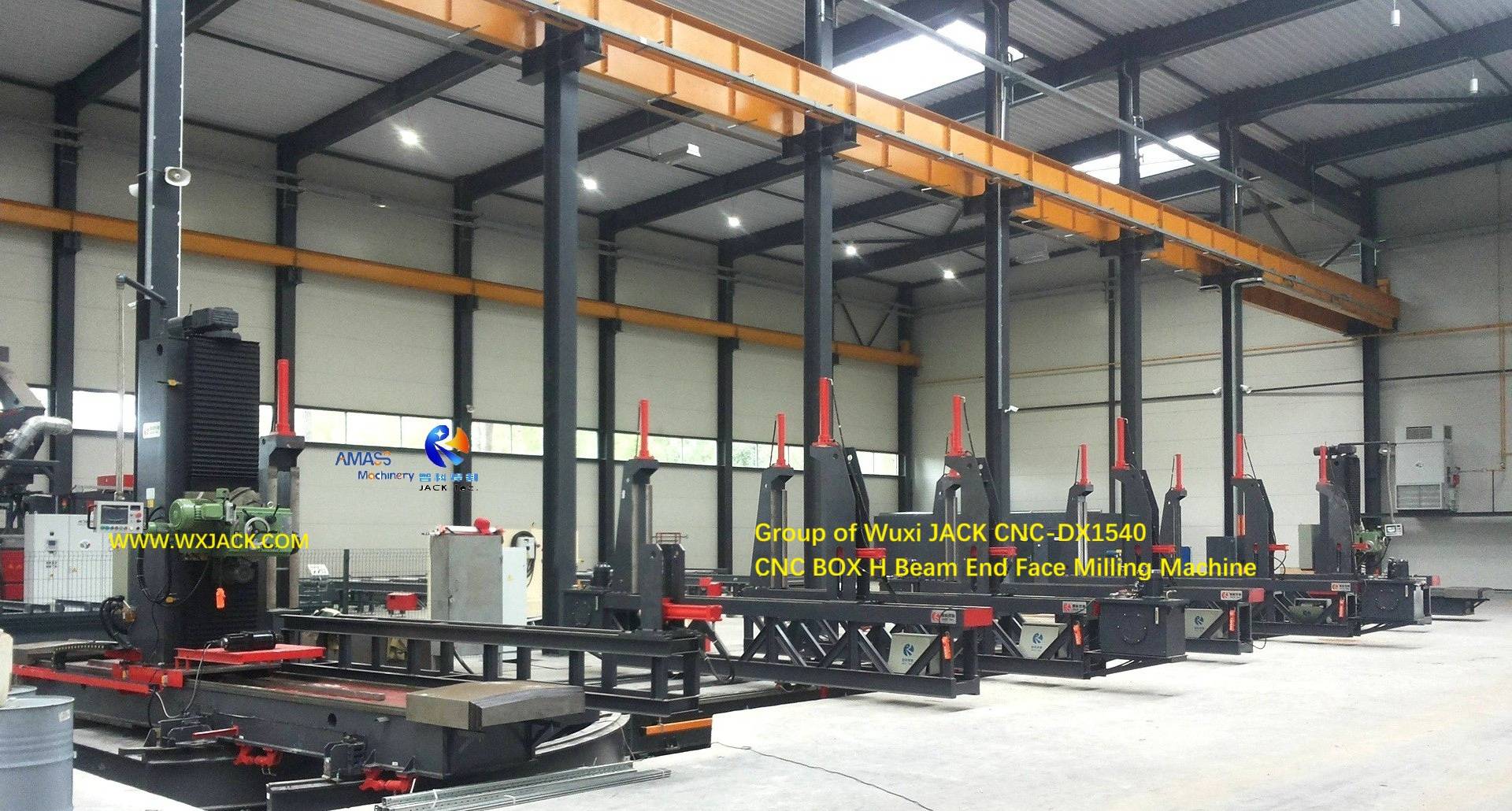

5. Центр фрезерования и торцевания элементов сварных конструкций

Подробнее >>

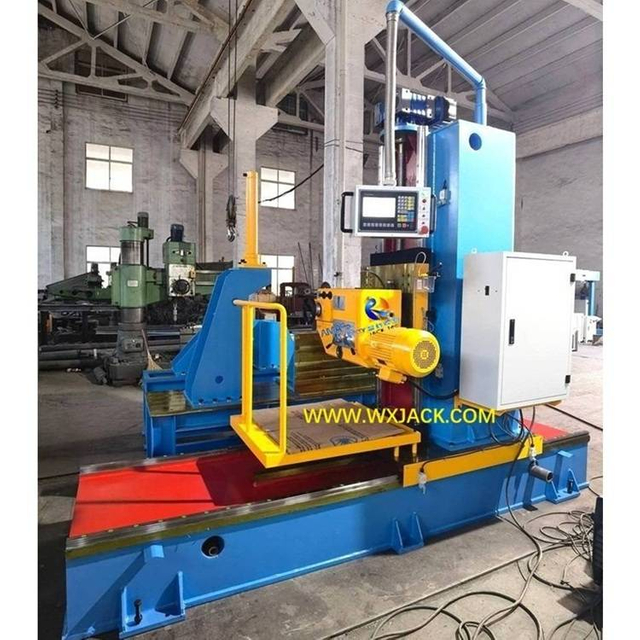

1. Это похоже на небольшую, но сложную производственную линию для использования стальных конструкций, это высокотехнологичная версия и комбинация фрезерного станка с ЧПУ для торцевой поверхности балки;
2. Для подробного ознакомления, пожалуйста, ознакомьтесь с продуктом Центр фрезерования и облицовки сварочных конструкций DX1540 для балок стальных конструкций..

Область применения и сопутствующее оборудование торцово-фрезерного станка с ЧПУ

1. Фрезерный станок с ЧПУ для обработки торцевых поверхностей балок охватывает весь спектр заготовок от легких до средних размеров: трубы, элементы поперечного сечения специальной конструкции, двутавровые балки, двутавровые балки, поперечные балки, T-образные балки BOX Beam…

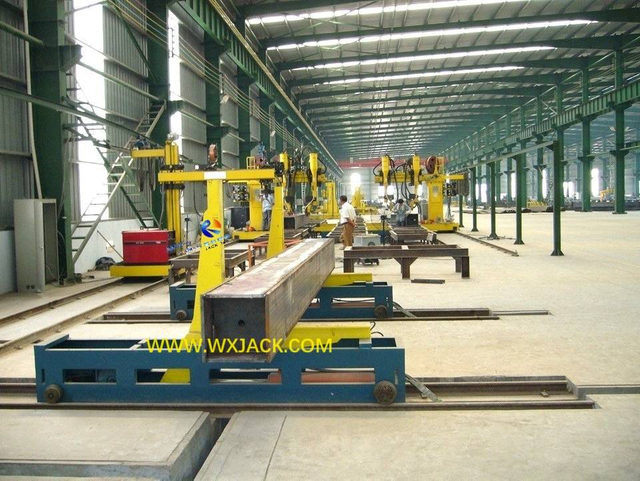

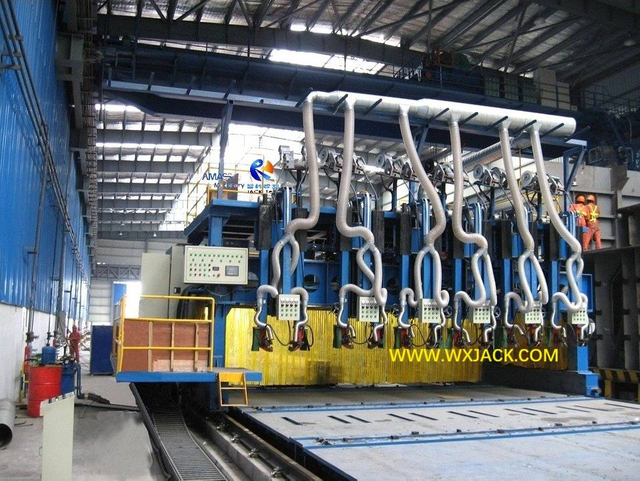

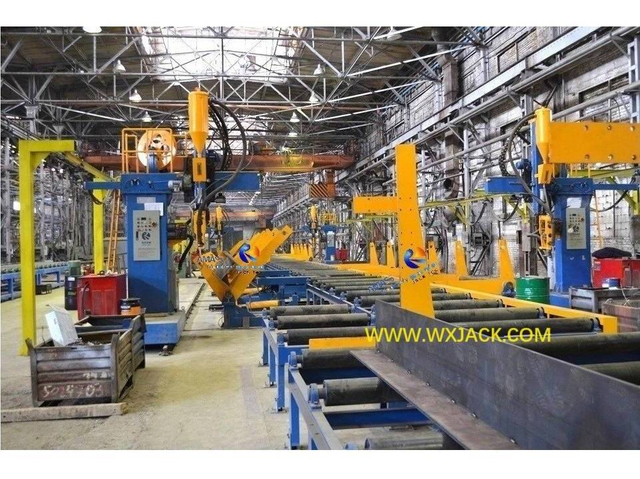

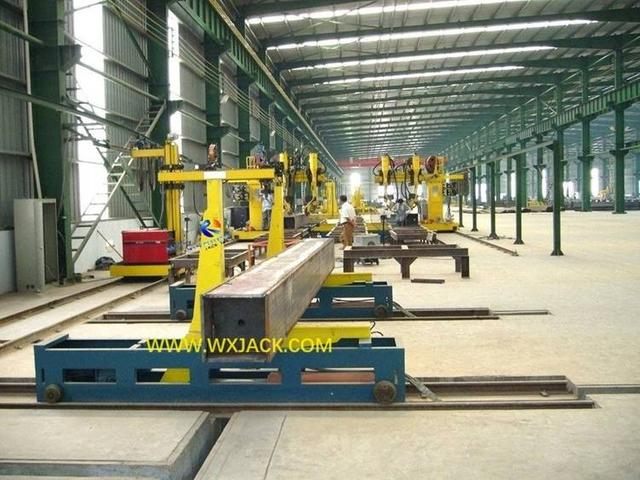

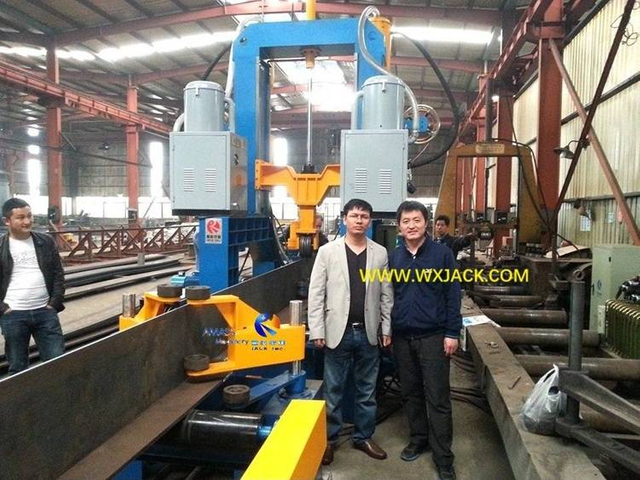

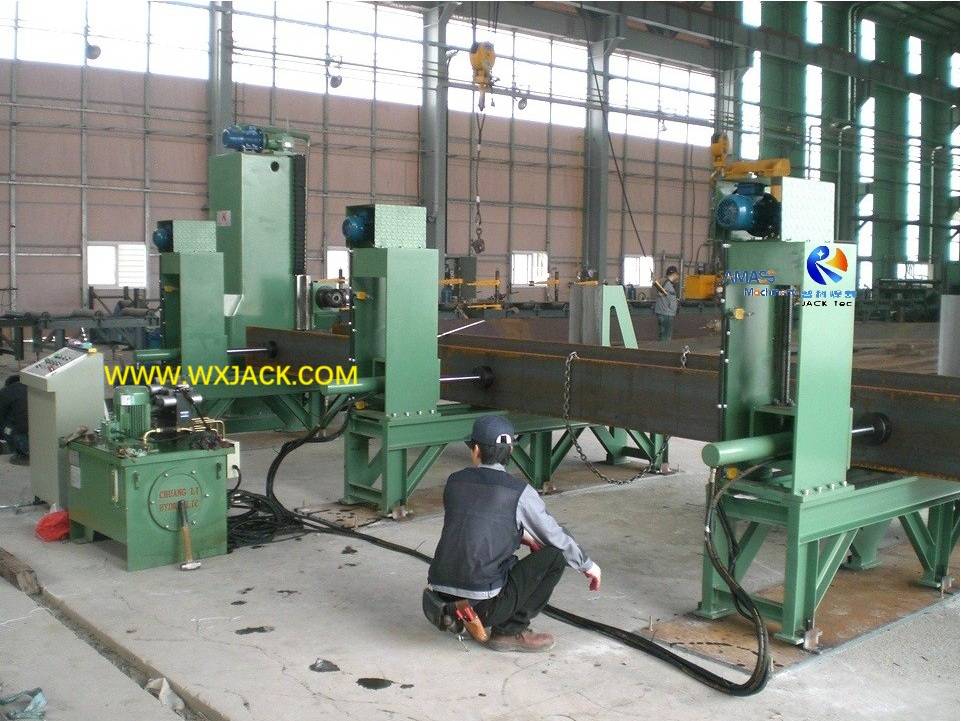

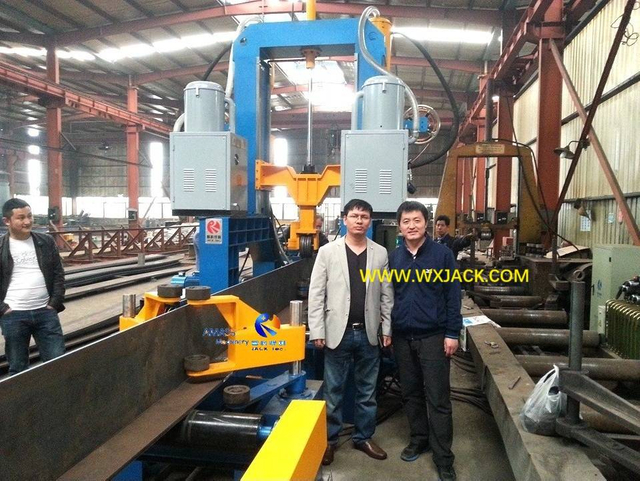

2. Этот продукт обычно применяется в конец линии для полировки на изготовленном элементе конструкции, на линии производства двутавровых балок , и/или линии производства тавровых балок, и /или линии производства коробчатых балок , и/или станка для изготовления двутавровых балок ;

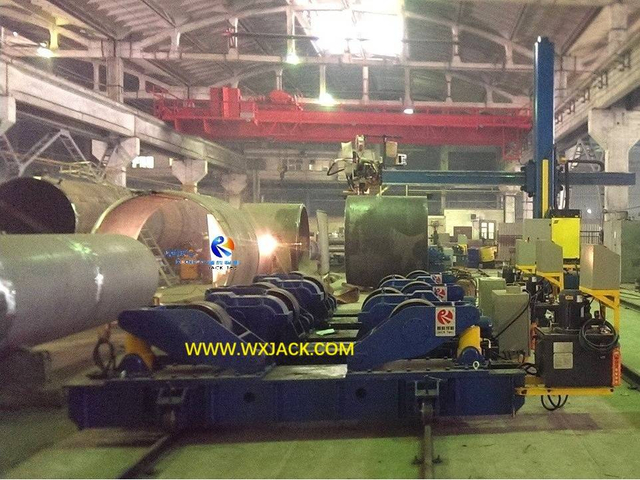

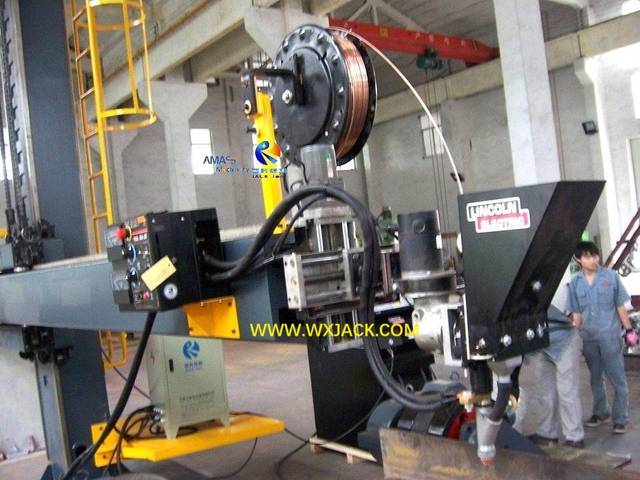

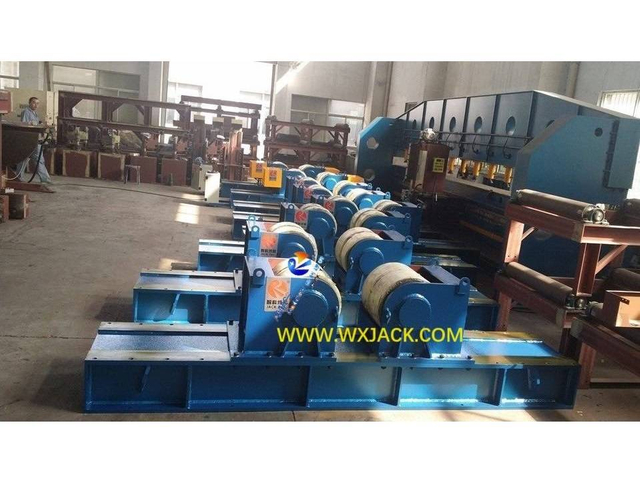

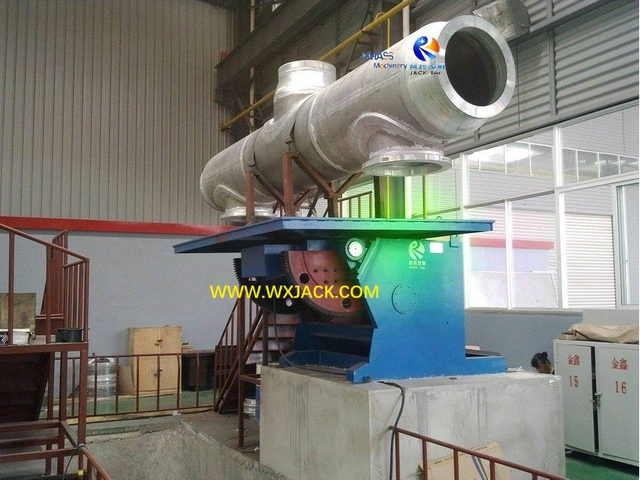

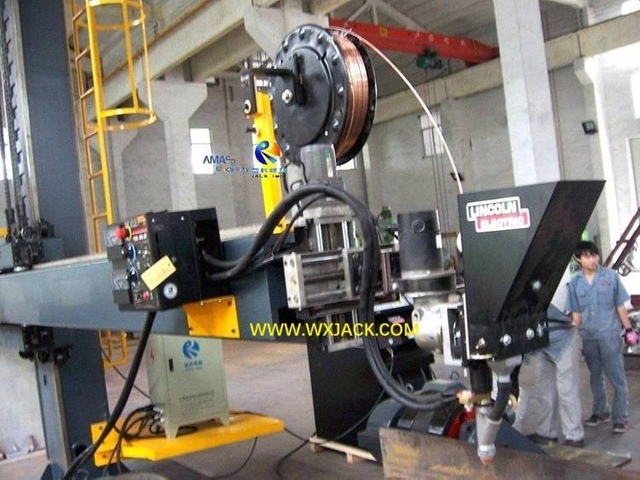

3. Или развертывается в начале линии для соединения одной детали заготовку в более длинные рабочие детали, работающие со сварочным вращателем и/или сварочным позиционером , и/или сварочным манипулятором , и/или сварочным центром ;
. , .

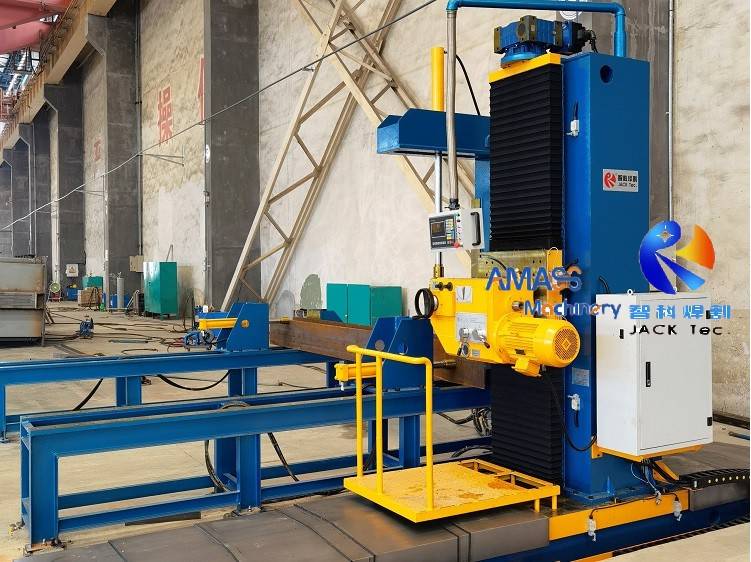

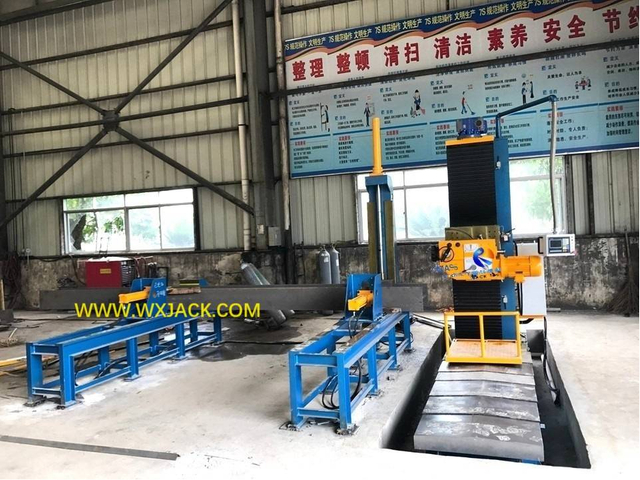

Фрезерный станок с ЧПУ
01

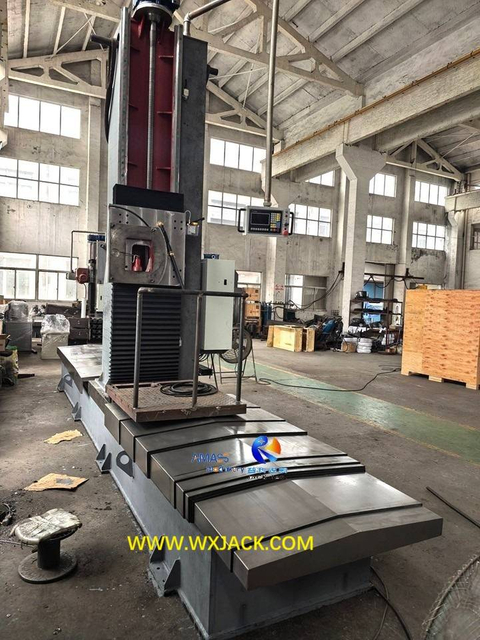

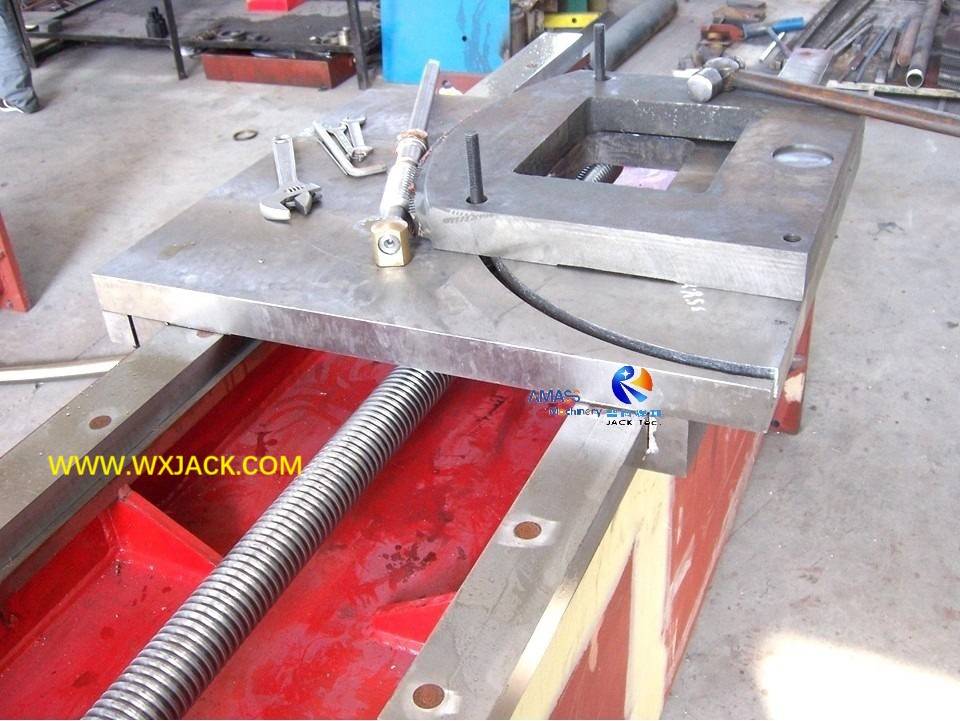

Фрезерный станок с ЧПУ
02

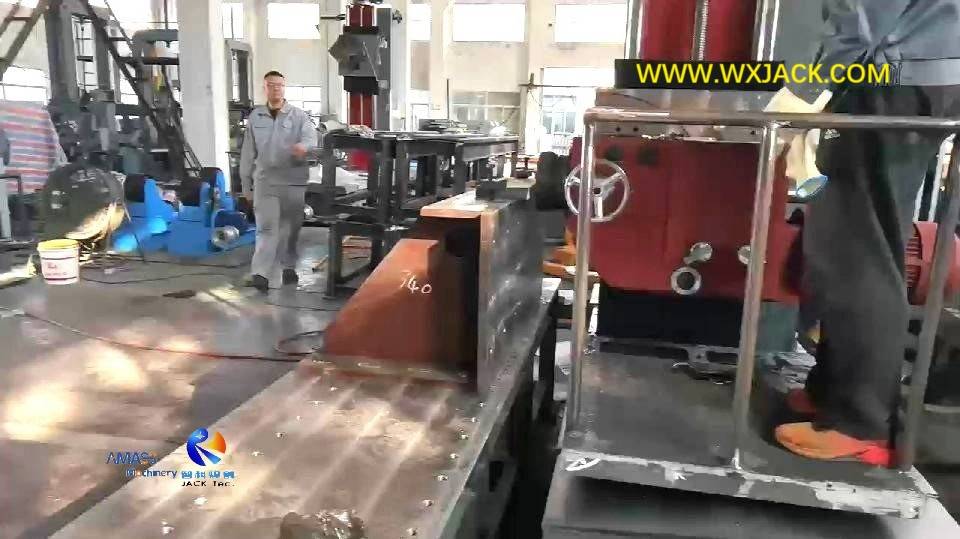

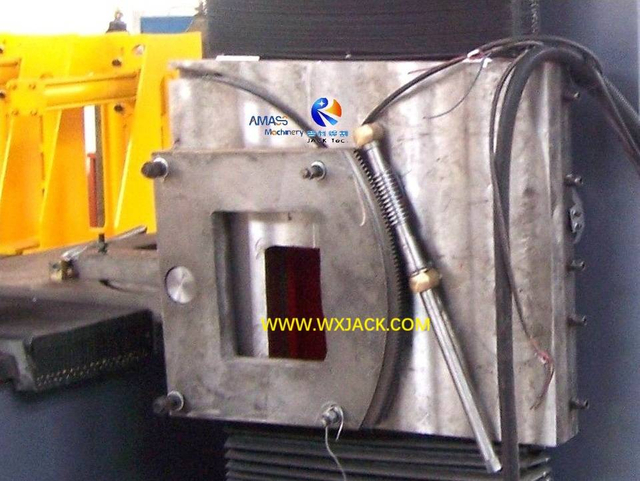

Фрезерный станок с ЧПУ
03

Другие серии продуктов, которыми мы владеем, помимо фрезерного станка для торцевой поверхности балки

Блоги о фрезерном станке для обработки торца балки

Дом

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
