1. Структура и использование сварочного манипулятора серии LHZ:
1) Сварочный манипулятор является своего рода очень важным и незаменимым автоматическим сварочным оборудованием для изготовления всех видов цилиндрических рабочих деталей: труб / резервуаров / сосудов под давлением и других элементов конструкции и т. Д .;
2) Задачей сварочного манипулятора является выполнение внутренней и/или наружной сварки внутри или снаружи заготовки с получением законченных кольцевых и/или длинных прямых продольных сварных швов;
3) Сварочный манипулятор имеет структуру горизонтальной стрелы с поперечными салазками и вертикальной колонны.Работа сварочного манипулятора осуществляется посредством движения стрелы вперед и назад (ось X), а также вверх и вниз (ось Y).По этой причине сварочный манипулятор имеет другие названия Сварочная колонна и стрелаили Оборудование для автоматической сварки колонн и стрел.
Комплект сварочной колонны и стрелы Wuxi JACK LHZ6x5, работающий на объекте заказчика: (Рисунок 1)
2. Применение оборудования для автоматической сварки колонн и стрел серии LHZ:
1) Прикладная промышленность сварки колонны и стрелы:
Сварочный манипулятор широко применяется в отраслях с готовыми изделиями из различных цилиндрических деталей: фармацевтика / сосуды под давлением / нефтехимия / масляный бак / морская ветряная башня / котел и т. Д .;
2) Операционная форма сварочного манипулятора серии LHZ:
а) На практике сварочная колонна и стрела обычно работают вместе с другим автоматическим сварочным оборудованием;
б) Наиболее распространенными являются сварочный вращатель и/или сварочный позиционер, имеющие централизованное интегрированное управление, составляющие индивидуальный сварочный центр различных конфигураций, отвечающий индивидуальным требованиям клиентов к сварке рабочих деталей;
3) Режим сварки принято в оборудовании для автоматической сварки колонн и стрел:
Все основные и новые режимы сварки: SAW (дуговая сварка под флюсом), GMAW CO2, Strip Cladding... может быть оснащен сварочным манипулятором моделей LHZ;

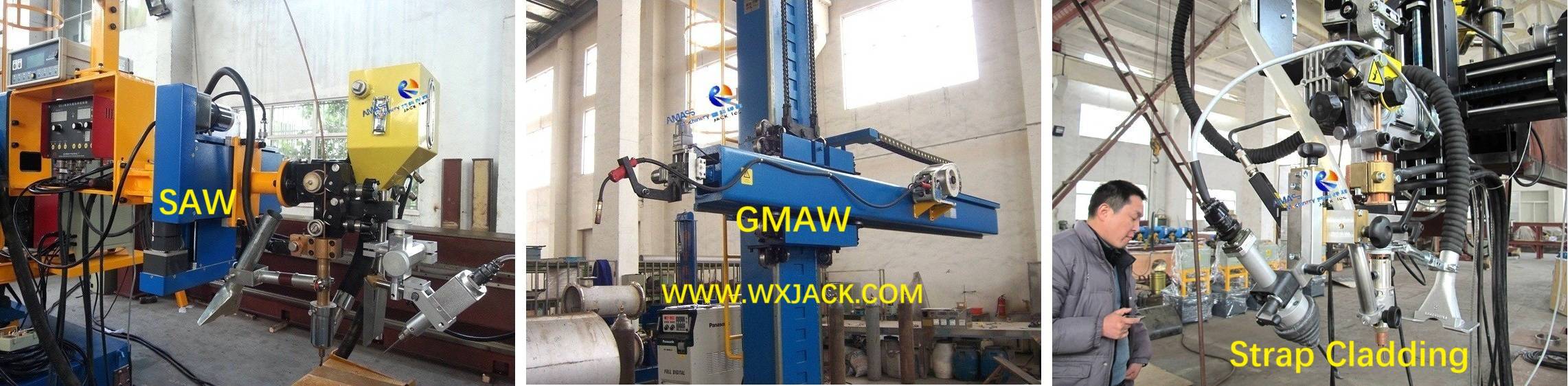

Различные типы сварочных головок, которыми оснащено оборудование для автоматической сварки колонн и стрел Wuxi JACK: (Рис.2/3/4)
4) Функциональные элементы, оснащенные сварочной колонной и стрелой:
Сварочная колонна и стрела могут быть оснащены рядом дополнительных функциональных компонентов: сварочная мощность и ее панель управления, блок отслеживания шва, осциллятор, видеомонитор, камера, блок рекуперации флюса... Манипулятор:

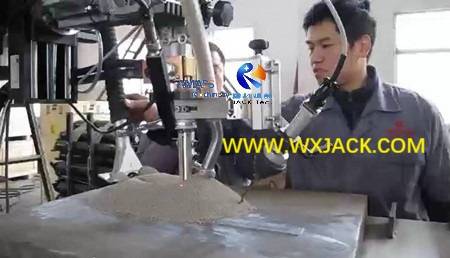

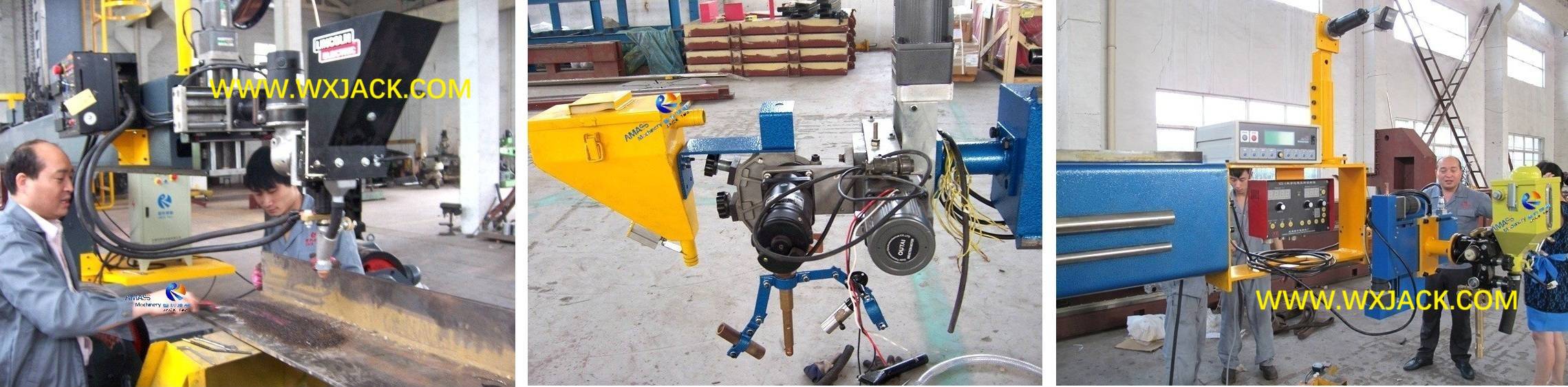

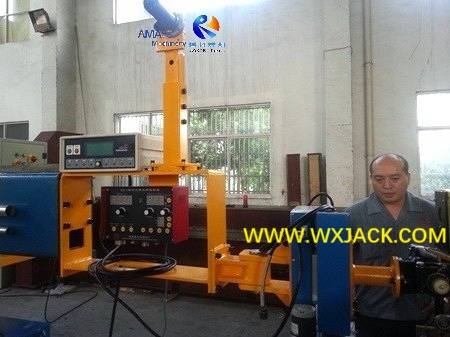

Различные функциональные элементы, установленные на сварочной колонне и стреле Wuxi JACK: (Рис.5/6/7)
3. Классификация сварочной колонны и стрелы серии LHZ:
Существует несколько вариантов оборудования для автоматической сварки колонн и стрел серии LHZ, специально предназначенных для удовлетворения требований заказчика:
1) Основываясь на движении интегрального набора сварочного манипулятора, он имеет 2 широкие категории: Фиксированная база а также Передвижная тележка;
2) Основываясь на стиле вращения вертикальной колонны, сварочная колонна и стрела имеют 2 широкие категории Фиксированная колонка (без вращения) и Вращающаяся колонна;
3) Для сварочного манипулятора вращающегося типа колонны сварочная колонна и стрела могут быть дополнительно разделены на ручной вращающийся а также электродвигатель вращающийся (Motor drive);
4) В зависимости от действительного хода стрелы это оборудование для автоматической сварки колонн и стрел имеет 3 широких ответвления. Легкая обязанность, Средняя нагрузка а также Тяжелые условия;
5) Кроме того, сварочный манипулятор можно сгруппировать по режимам сварки: SAW (дуговая сварка под флюсом), MIG, MAG, CO.2, полосовая облицовка и т. д.
6) Для конкретной конфигурации сварочной колонны и стрелы все вышеупомянутые параметры (перемещение основания/вращение колонны/грузоподъемность) могут быть сделаны перестановки и комбинации, чтобы сформировать определенный продукт. Например, сварочный манипулятор с вращающейся колонной с фиксированным основанием средней мощности и т. Д .;
7) Мы представим информацию о каждой конкретной модели оборудования для автоматической сварки колонн и стрел LHZ.Единственным исключением является сварочный манипулятор с фиксированной колонной: из-за его редкого практического использования мы представляем этот тип продукта только как общий;

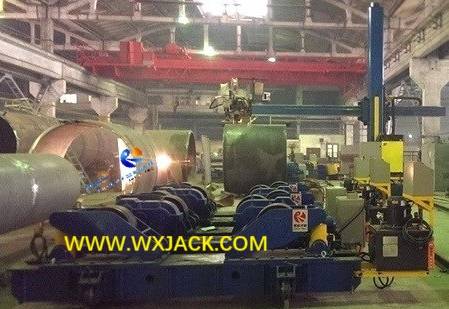

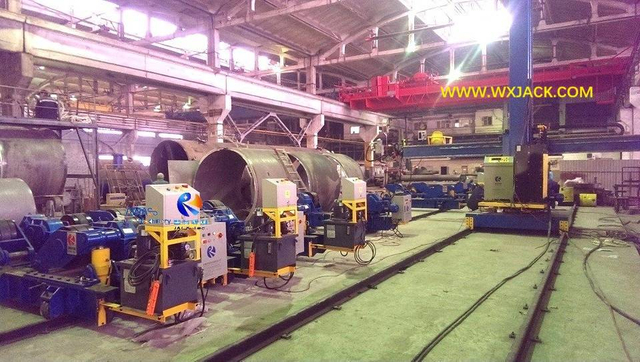

8) Благодаря более широкому и большему применению Сварочный центр в различных формах, мы даем представление о трех конкретных сварочных центрах в конце этого семейства продуктов на сварочной колонне и стреле серии LHZ.
4. Сварочный манипулятор (сварочная колонна и стрела) Стандартные модели и краткие параметры:
