Фрезеровая машина с помощью стальной конструкции для стальной конструкции CNC-DX3030

Рабочий сайт CNC-DX3030  CNC H BEAM COND FECHING MACHINE:

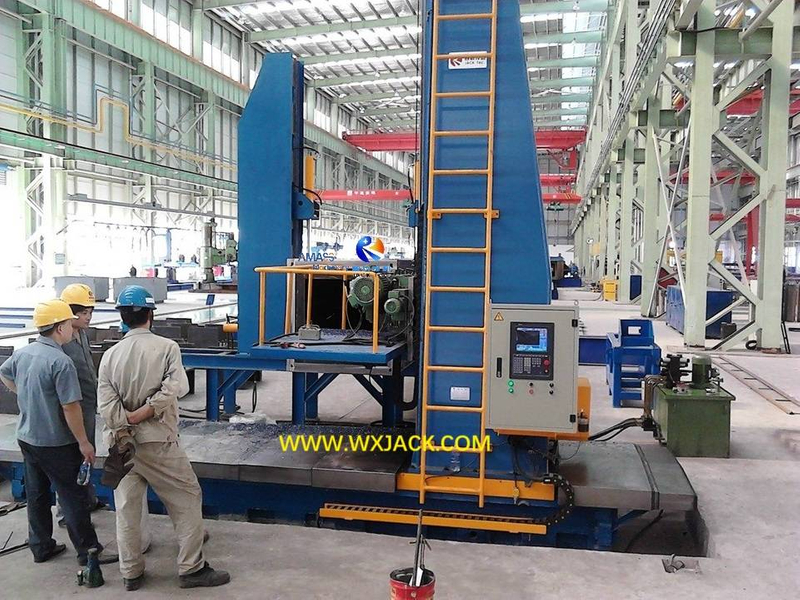

1) Прикрепленный представляет собой набор Wuxi Jack CNC-DX3030 Структура Структура Структура Концевой фрезерной машины, работающей на стальной конструкционной установке;

2) Вы можете видеть, что есть кусок балки высоты 800 ~ 900 мм, только что законченная концом с машины с ЧПУ;

3) Итак, что может сделать этот набор машины с ЧПУ для клиента?

1. Использование CNC-DX3030 CNC H BEAM END FEACH MACHEN :

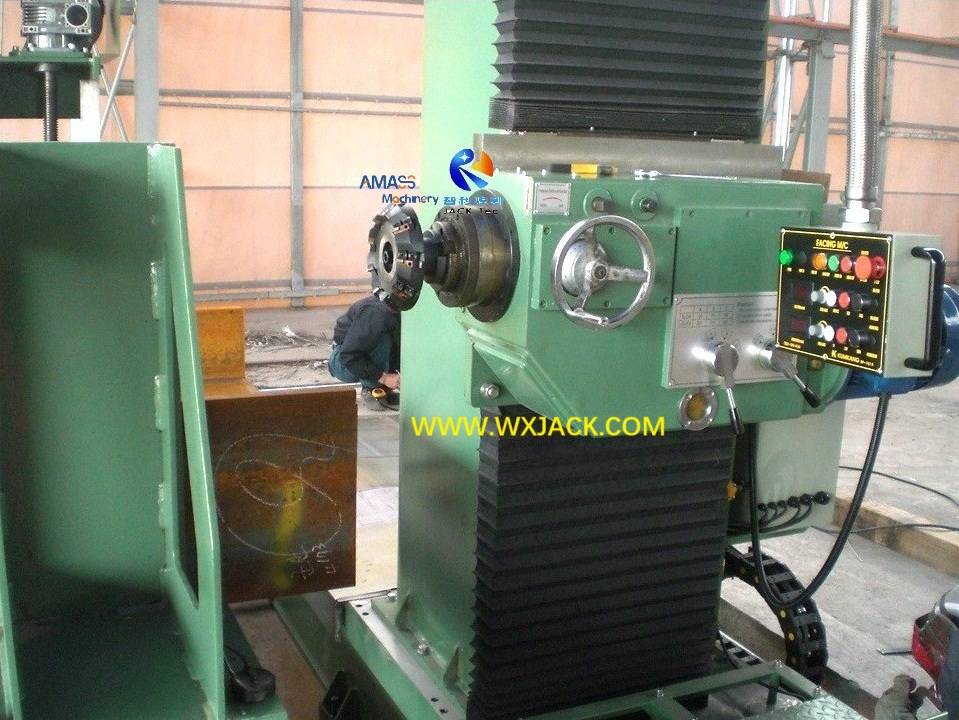

1) Прикрепленная 2 ^-й фото была сделана на другом сайте клиента, на той же модели оборудования: набор CNC-DX3030 CNC Cond Cond Face Machine;

 2)  THE ANK на мощную функцию контроллера ЧПУ, структура заготовки, которая должна быть конечной на машинах ЧПУ, не видит ограничения : традиционно, фрезеровая машина HEAM LEAND HEAM в основном использовалась в отрасли стальной конструкции, для заготовки H Beam/I Beam/Beax Beam;

2) Now , with the introduction of CNC controller, connotation of the machine is expanded to wider range of workpiece, out of those made with right angle and straight edge, but also 'special' shapes as well , such as round/ oblique line/ curve, etc., making the machine coming into being CNC Structure Member End Face Milling Machine, rendering service for customers from all industries involving Pipe Structure Member/ Special Shape Structure Member … For example: Oil and Gas Pipeline/ Химическая установка/ мостовая конструкция и т. Д.;

3) Функция этой машины серии CNC-DX аналогична краевой фрезерной машине XBJ/ SXBJ/ FXBJ : для обработки на конечной лице или крае перед следующим этапом работы, особенно сварки;

4) Разница между краевой фрезерной машиной и  фрезерной машиной с фиксацией CNC заключается в обработке типа заготовки: элементы структуры на машинах серии DX по сравнению с металлическими пластинами в фрезерной машине серии XBJ/SXBJ;

 5) Рабочий блок: как  на краевой фрезерной машине, так и на ^{поверхности} трубки . По этой причине в сознании людей, фрезерная машина серии DX/CNC-DX и серия серии XBJ/SXBJ/FXBJ серии часто напоминает друг с другом.

2. Технические характеристики структуры Структуры ЧПУ

1) Итак, в чем причина фрезерного фрезерного машинного стекла CNC H Beam Feeking Matcher, а также широко приветствуется?

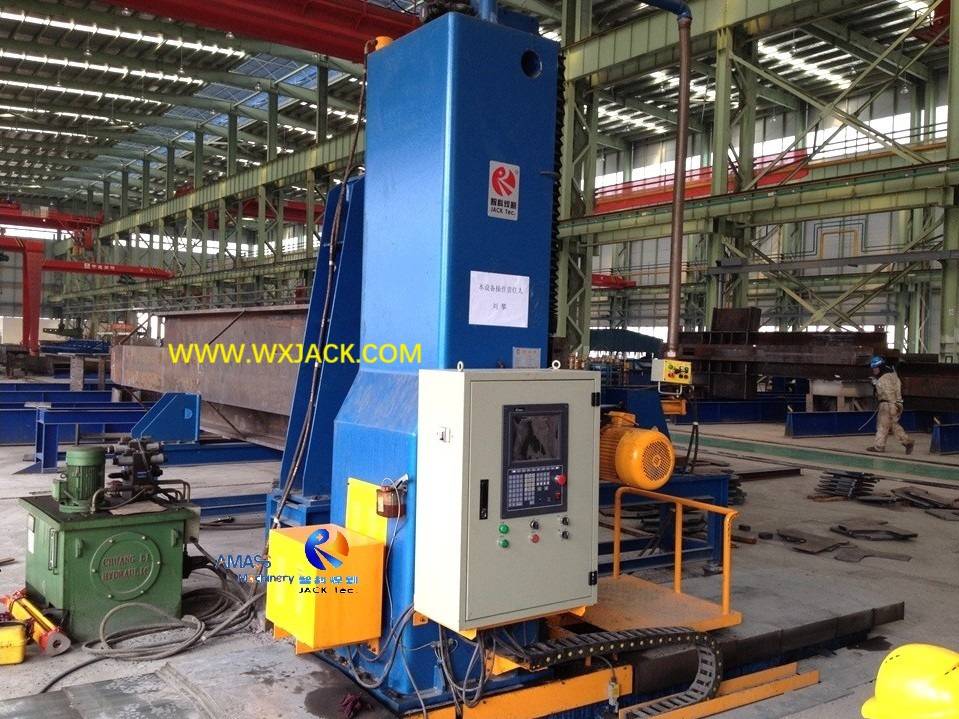

а) Секрет и ответ на этот вопрос заключается на прикрепленной 4 ^-й фотографии :

б) контур управления и управления с отрицательной обратной связью с отрицательной обратной связью, состоящий из системы ЧПУ → сервопривод → энкодер → сервопривод;

2) По сути, система ЧПУ - это 'мозг ' из фрезерного машины для поверхности трубки ЧПУ , а серво -контроллером является 'Brain ' системы управления машиной. Они работают вместе и общаются друг с другом через интерфейсный порт RS232. Оба подразделения имеют HMI (интерфейс человека машины) для рабочего персонала оборудования для управления и отслеживания рабочего процесса, в течение рабочего периода машин;

3) сама изготовления стальной конструкции не имеют строгого спроса на точность; Но его операция с фрезерованием конечного лица включает в себя требование точности : на шероховатости поверхности готовой заготовки, которая гарантирована с помощью резака для фрезерования лица, и точность контура обработанной конечной поверхности, представленная с точностью позиционирования, что гарантируется вышеупомянутой системой управления и вождения машины;

4) Система с ЧПУ серии DX CNC H Beam Feefing Machine мигрируется из машины для резки стриптизметральной плиты . По этой причине, эксплуатационный интерфейс CNC имеет много инструкций и презентаций для процесса резки и подготовки. С другой стороны, он не влияет на работу в   машине фрезерного фрезерования CNC H Beam -операция проще с точки зрения управления ЧПУ и меньше команды, используемой в рабочем процессе;

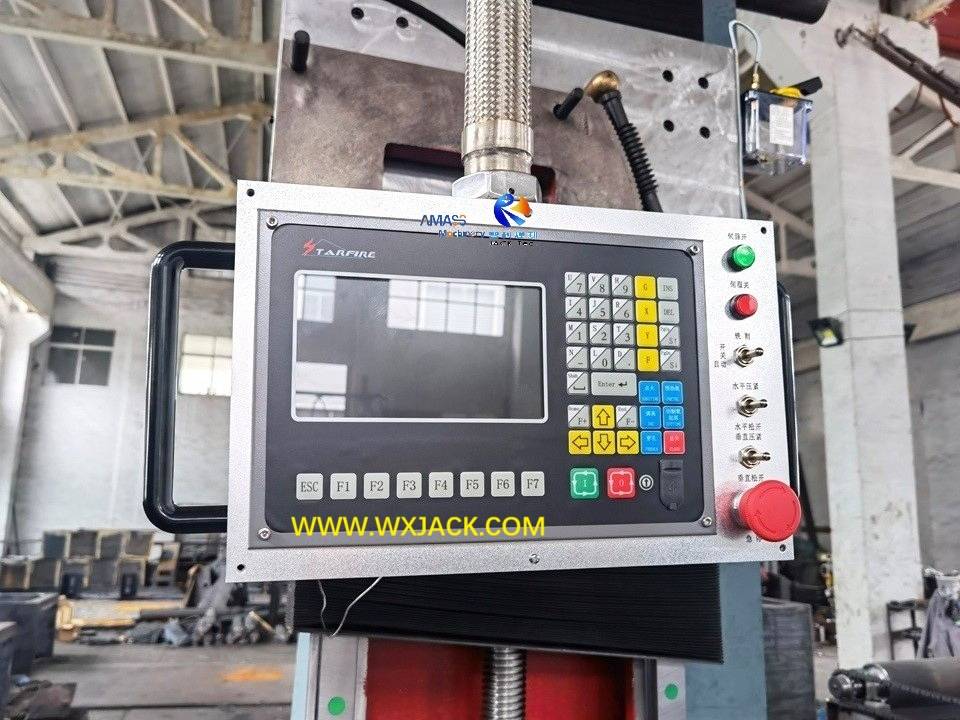

5) В качестве дополнения: прикрепленная 5 ^-я фотография показывает, что оператор очищал рабочее место машины ЧПУ по завершении одной сменной работы-Да, на лицевой фрезеровании и окончательной фрезерной эксплуатации машины для фрезерования HEAM HEAM обычно генерируют множество отходов, а тонкие сервоприводы CNC вызывают чистую среду;

6) Хотя в качестве профессионального поставщика машин ЧПУ, Wuxi Jack обеспечивает полную защиту от системы управления и вождения машины, для лучших и самых длинных условий обслуживания машины, обязательно обратите внимание на его ежедневное управление загрязнением.

3. Технические параметры CNC-DX3030 CNC Conce Feef Feeking Machine :
