Маленькая модель DX08XX Стальная лучевая фрезеровая машина

A. Спецификация моделей DX08XX Небольшой стальной фрезерной машины:

1)  Технические характеристики: показаны на прикрепленных фотографиях, DX08XX - это наименьшие модели фрезерной машины DX Series H Beam Leam Feefing с максимумом. Высота вырезок 800 мм . Для меньшей высоты заготовки, которые приближаются к стальной пластине вместо стальной балки, заготовка более применима, чтобы быть обработанной в краевой фрезерной машине серии XBJ;

2)  Общая высота машины моделей DX08XX не достигает высоты взрослой женщины -оператора, около 1500 мм;

3)  Типичными моделями являются DX0812 / DX0815 / DX0820, который соответствует ширине конечной поверхности 1200 мм / 1500 мм / 2000 мм соответственно;

4)  В целом, общее измерение машины моделей DX08XX очень компактно по сравнению с другими моделями, что удобно для хранения и транспорта;

5)  Типичные заготовки моделей DX08XX Небольшая стальная конструкция.

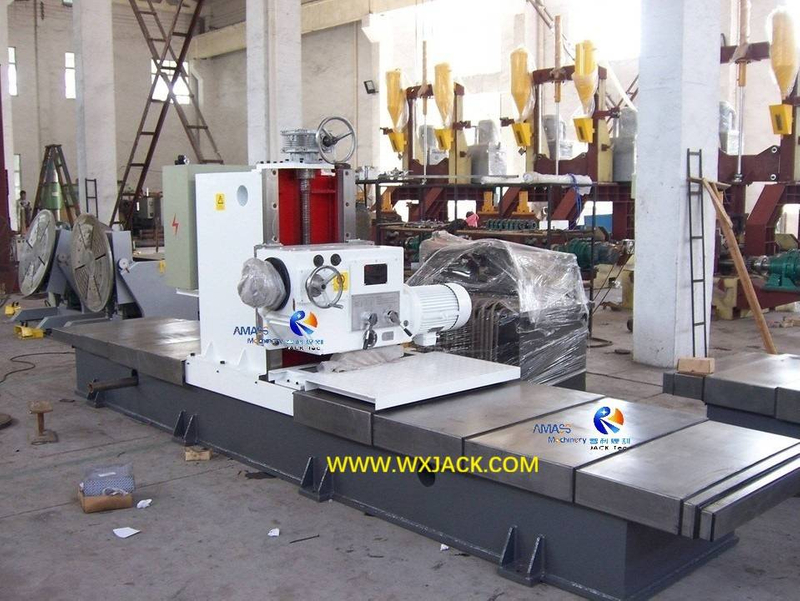

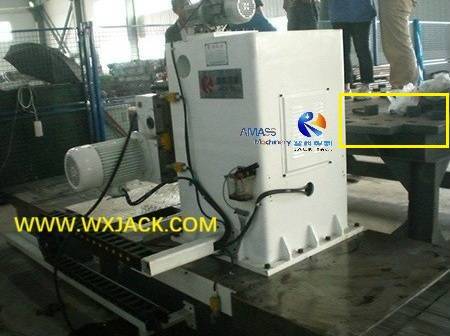

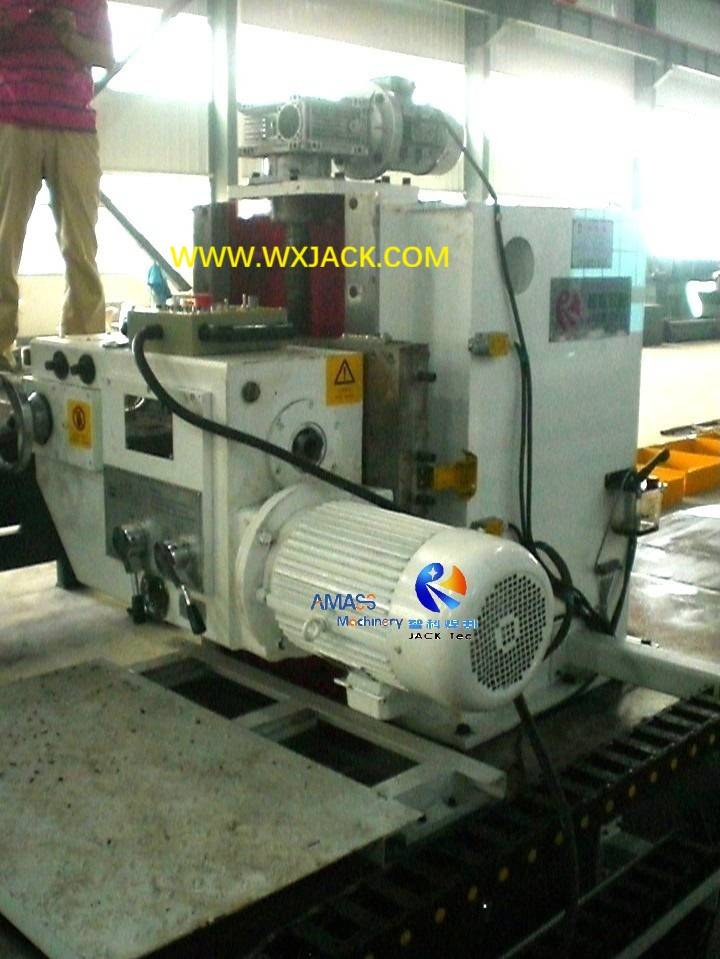

Кусок стальной пластины толщиной 100 мм , который нахожусь на конец фрезере в модельной машине Wuxi DX0812 : ( Рис.1 )

B.  Применение и сильные точки DX08XX Стальной конструкции Конечная фрезеровая машина:

1.  Функция: такая машина малого размера имеет большой диапазон обработки и может быть применен в качестве универсального оборудования для обработки общего назначения для полировки на конечной поверхности металлических компонентов, таких как литья/ стальные каналы/ u Стальные/ U Bar/ Box Iron/ небольшие трубки… и т. Д.;

2. Прикладная отрасль: быть специфической, в железнодорожной стальной конструкции/ оборудовании/ стадионе строительство/ оборудование/ оборудование для производства плесени/ производство базовых рамок плесени, такая небольшая машина часто видит свою позицию;

3. Технология процесса: этот фрезеровая машина для малого размера DX08XX. Оснащенные гидравлическими, электрическими или другими типами заготовки, обеспечивающих приспособление, оба конца длинных частей могут быть измельчены/ просверлена/ специальная поверхность;

4. Сильные точки моделей DX08XX Небольшой стальной балок

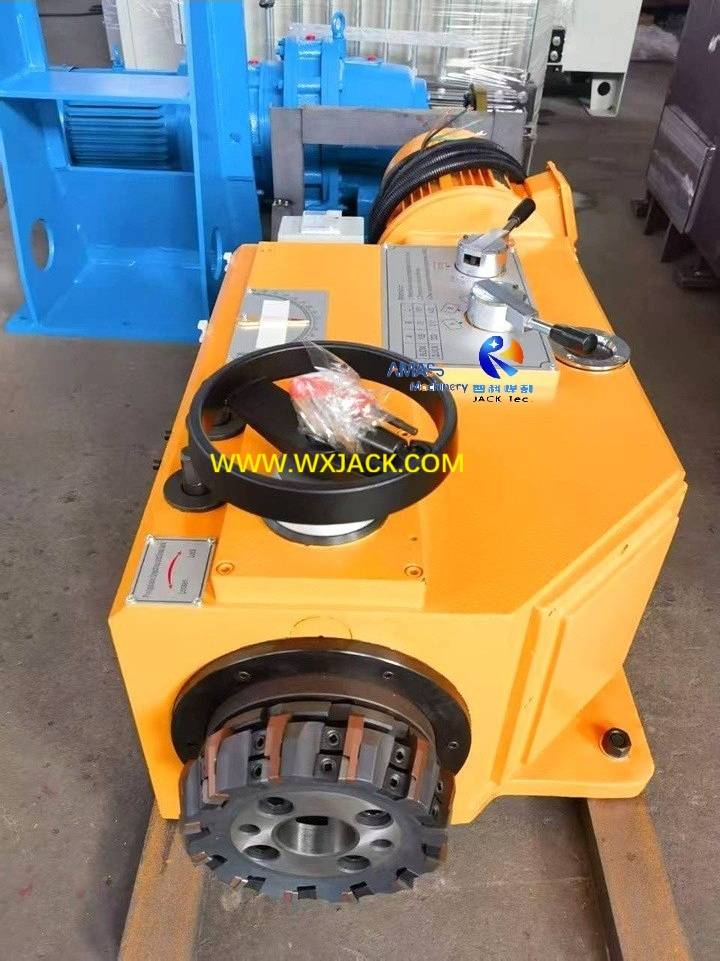

Оснащенная регулируемая фрезеровая головка революции в шпинделе 7,5 кВт , машина моделей DX08XX имеет сильные точки:

1) Возможность использования многофункционального использования : мощная и гибкая сила фрезерования, вместе с высокопрофильной готовой поверхностью обработки, которая может удовлетворить спрос на различные требования к обработке на механических деталях металла;

2) Операция: дружелюбное и простое использование; Низкий уровень бега; Непрерывная регулируемая скорость конечной поверхности из -за инвертора переменного тока;

3) ежедневное обслуживание : высокая жесткая прочная корпус машины, легкое обслуживание;

В целом, весь набор фрезерных машин DX08XX малой стальной балки является своего рода идеальным оборудованием для обработки в промышленности машин.

C. Технический вид на DX08XX Маленькая стальная конструкция Конечная фрезерная машина:

С уменьшением на конечном ударе и размере машины, что такое особенная и общая почва этой машины DX08XX моделей по сравнению с другими более крупными моделями? --- Для такого маленького вертикального удара, есть некоторые технические функции с световой службой DX08XX серии:

1. Вертикальный столбец и вертикальное ход -ход в небольшой стальной балки с фрезерной машиной:

1) Структура: столбец - это прямой квадратный столбец , как показано на прикрепленных фотографиях, вместо разнообразного размера раздела в более крупных моделях машины:

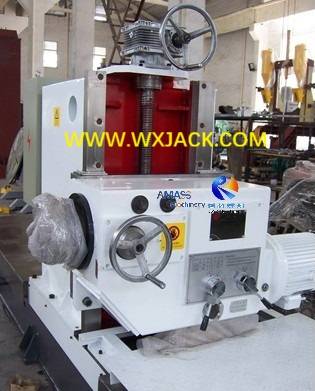

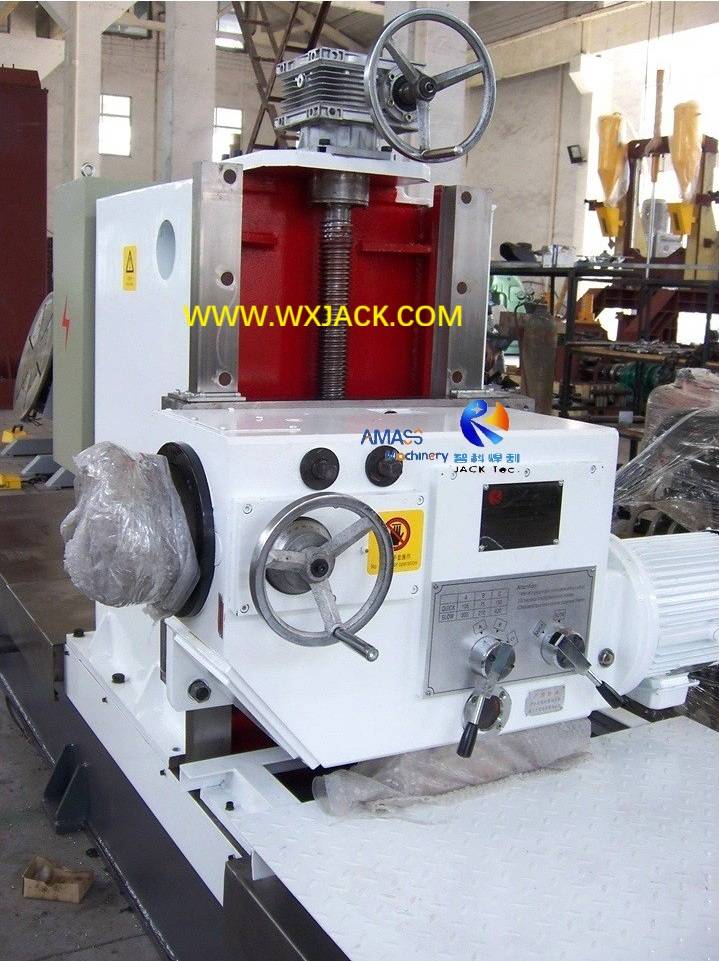

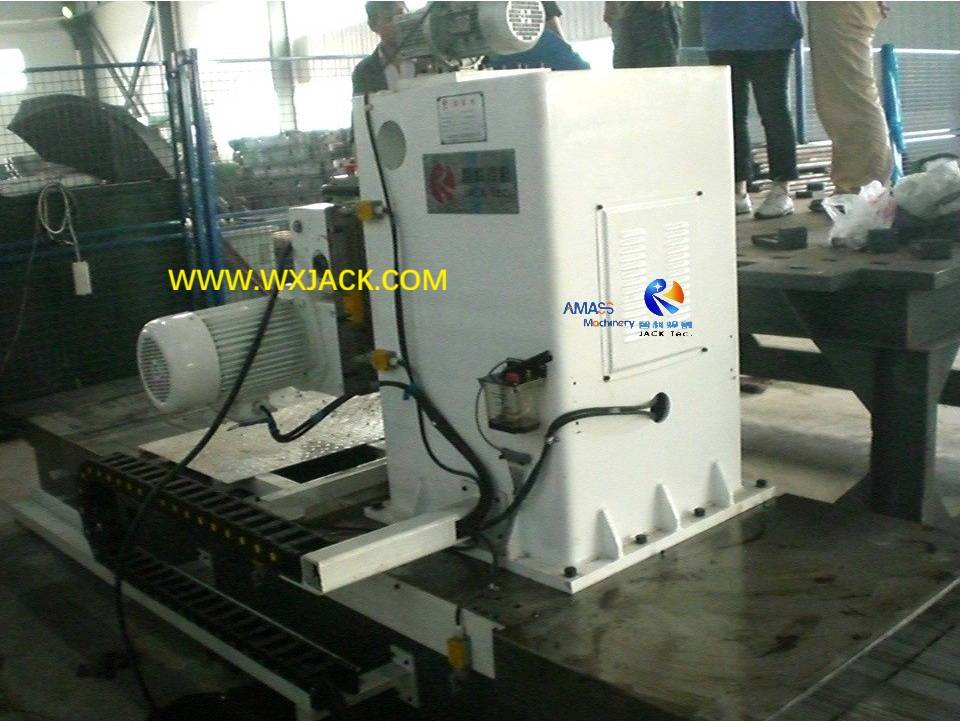

2)  Вертикальный столбец Wuxi Jack DX0815 Модельная машина: ( Рис.2 )

3) Регулировка вертикального хода: в верхней части столбца машины есть маховик. С другой стороны, конечно, его все еще можно сделать с моторным приводом, как обычно, как показано на прикрепленных фотографиях:

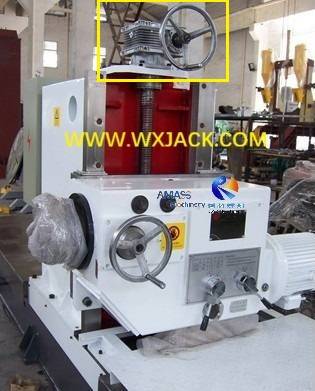

4) Махо для вертикального столбца, в модели Wuxi Jack DX0820 Небольшой стальный фрезерный станок: ( Рис.3 )

2. Большинство заданий обработки выполняются в горизонтальном направлении -В этом отношении модели DX08XX имеют определенное сходство или функцию перекрываются с помощью краевой фрезерующей машины серии XBJ, как упоминалось ранее;

3. Фиксация заготовки в DX08XX Маленькая стальная конструкция Конечная фрезерная машина:

1) Потенциальный риск: заготовка, которая должна быть конечной, с помощью DX08XX Моделей. Обычно малая и легкая веса; В то время как процесс фрезерования конечного лица имеет определенную степень незначительной вибрации;

2)  Типы светильников: Итак, прочная и надежная безопасность заготовки во время работы является критической проблемой. Это можно сделать двумя способами:

а)  либо специальное приспособление для заготовки, например, тип винта;

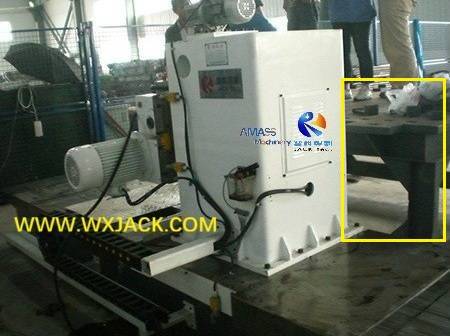

б)  или используйте выделенный рабочий стол для размещения и зажима небольшой и легкой заготовки, как показано на прикрепленной фотографии: мы видим, что есть набор рабочего стола для утилизации заготовки рядом с машиной небольшого размера:

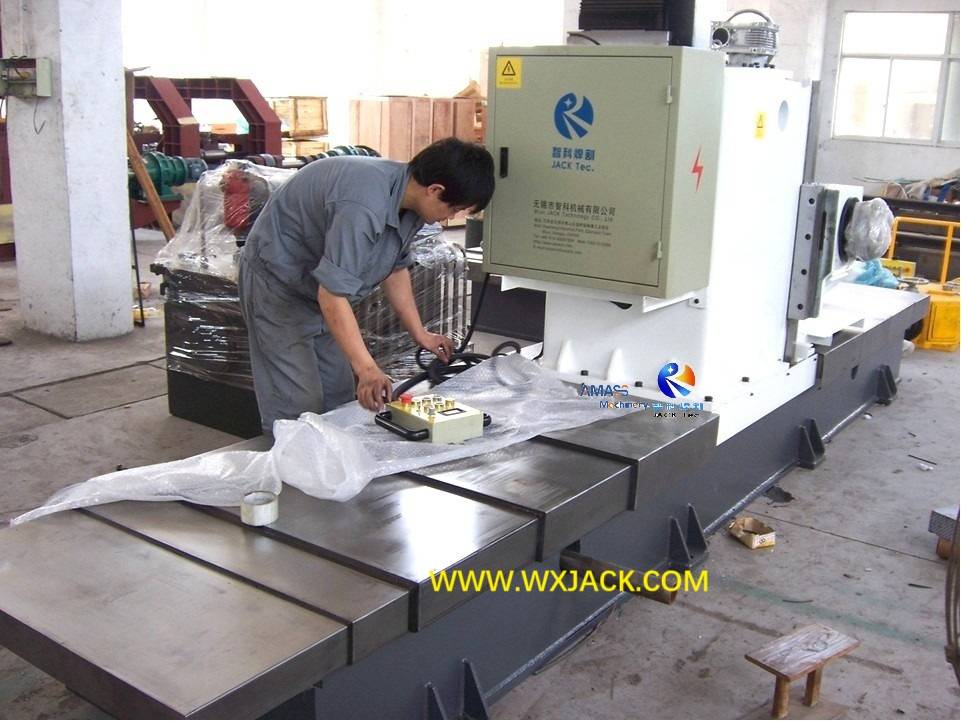

Рабочий стол вместе с Wuxi Jack DX0815 Модель небольшой стальной конструкции .

4. Форма секции заготовки DX08XX Маленькая стальная конструкция Конечная фрезеровая машина:

1)  поперечное сечение заготовки, выполненная с фрезерованием конечного лица здесь, обычно плоская, похожая на заготовки с краевой фрезерной машиной;

2) Таким образом, в большинстве случаев во время работы машины моделей DX08XX фрезевая головка движется вдоль горизонтального направления, а не вверх и вниз;

5. Высота машинного слоя: При таком маленьком вертикальном ходу высота моделей DX08XX машины все еще 500 мм , такая же, как и другие обычные модели ': это рассматривается из достаточной жесткости и прочности всего набора машины;

6. Common Ground: Вся механическая структура, особенно базовая пласта и принцип работы/ Система управления/ измельчающая головка DX08XX Моделей Небольшая стальная конструкция.

D. Технические параметры DX08XX Небольшой стальной балки
