А. Использование и применение Серия CNC-CG Пламя и плазменная машина с ЧПУ

1 Функция машины с резки плазмы с ЧПУ:

1) Широкое использование: Машина для резки стриптиз является основным и необходимым 1^ул Операционное оборудование почти во всех стальных конструкционных сооружениях/ стальной рынок/ ветряной мельницы и т. Д. Обычно оно развертывается на начальной точке производственного мастерского мастерства для выполнения резки и резки на металлической пластине;

2) Отличная ценность резки с ЧПУ: По сравнению с старомодным способом ручного и или полуавтоматического тележки, полностью автоматический рабочий способ резки ЧПУ вносит революционные изменения в резке металлической стальной пластины: гораздо большую эффективность и лучшее качество резки. Это делает возможным в реальном смысле современное автоматическое производство;

3) 4 основные функции: Тепловой газ применим для режущей листовой металлической пластины различного материала и толщины, в конечные заготовки различной формы. А 3 основные функции являются:

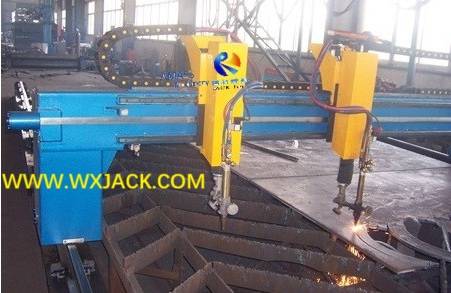

а) Резка формы: (Рис.1)

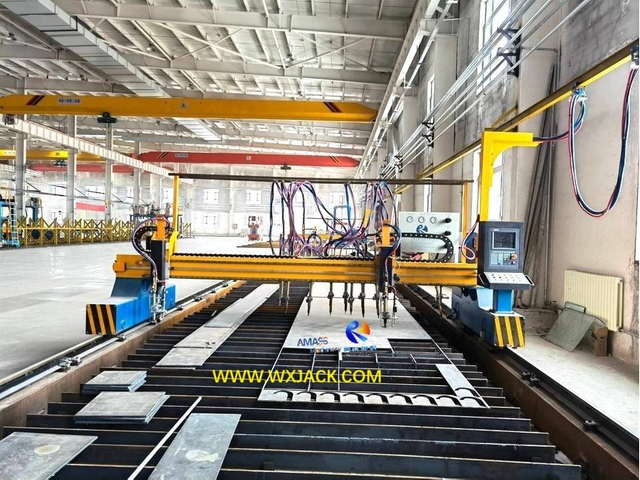

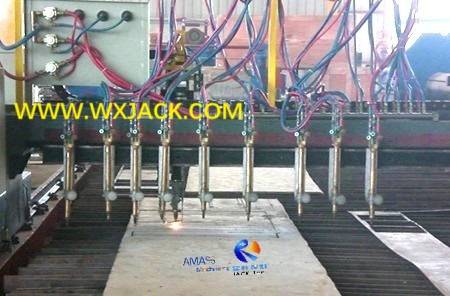

б) Резка полоска: (Рис.2)

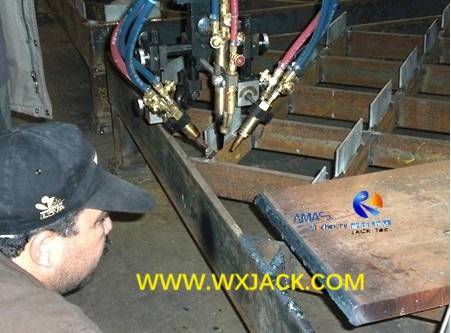

в) Тройная резка: (Рис.3)

Оснащен Механическое бурение, машина также может сначала просверлить отверстие, а затем выполнить резку:

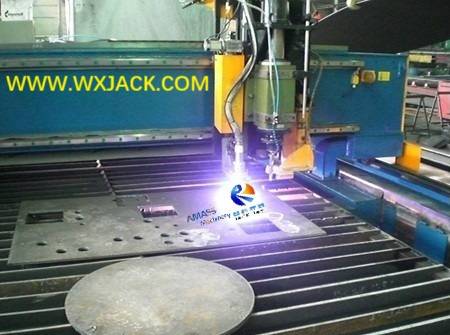

D) Операция момента Wuxi Jack CNC-CD3009 модель Сбурительная и режущая машина с ЧПУ, его готовые заготовки: (Рис.4)

2 Форма заявления:

Эти функции могут быть или в виде единственная цель режущая машина, или чаще, интегрирован в один набор многофункция резка машина:

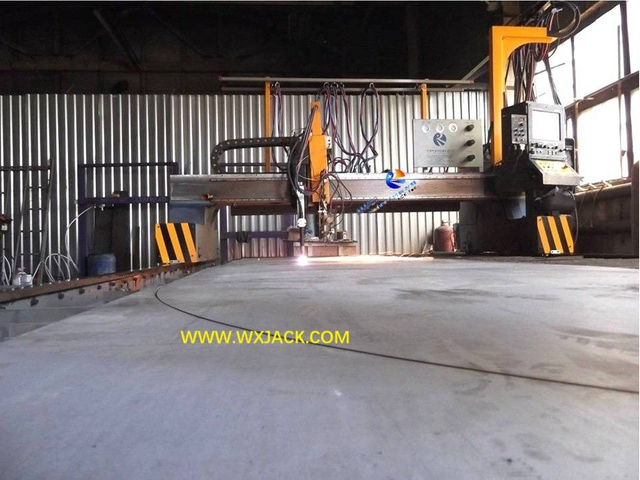

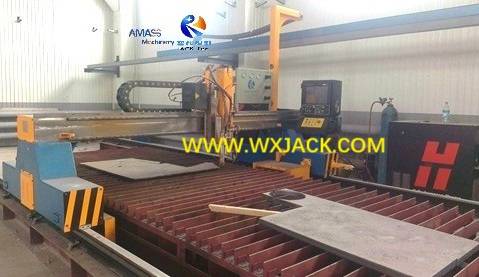

1) Вуси Джек CNC-CG4000 модель единственная цель Большая производительность CNC Плазменная резка Машина: (Рис.5)

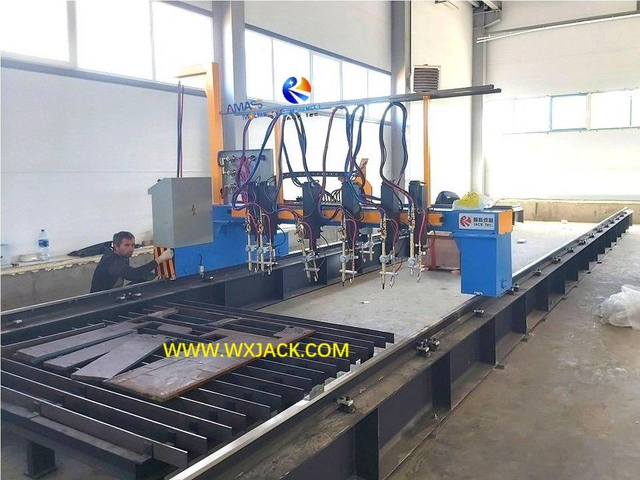

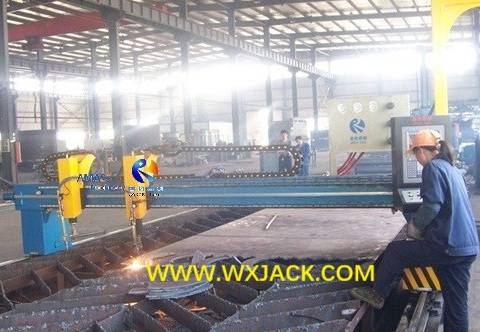

2) Вуси Джек CNC-CG4000 модель единственная цель Сжигание Пламя резка Машина: (Рис.6)

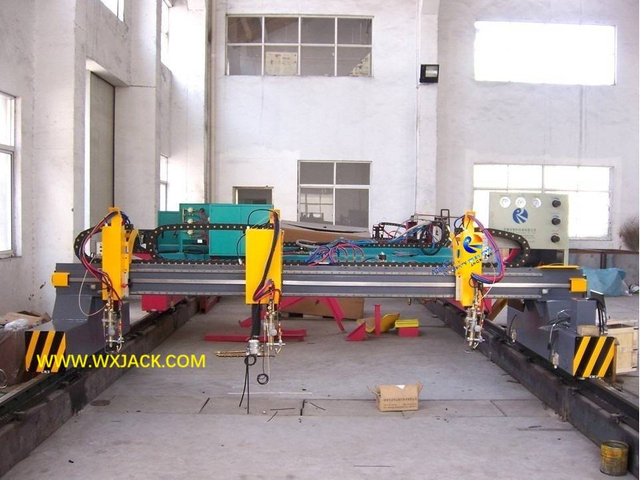

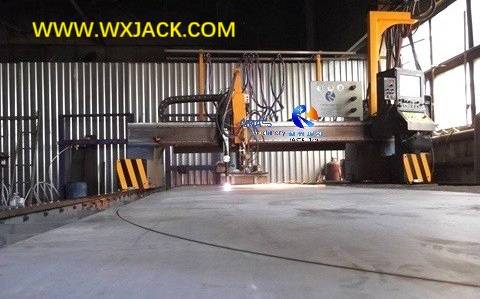

3) Вуси Джек CNC-CG4000 модель интегрированная функция Сжигание Плазменное пламя резка Машина: (Рис.7)

3 Металлический материал: Общие материалы из листового металла для тепловой резки: углеродистая сталь (большинство)/ нержавеющая сталь/ Al/ Al сплав/ латунь/ цинк, ...;

4 Резкий газ Может быть кислородное топливо и ацетилен / метатан / пропан, который сочетает в себе резку управляющего огня с ЧПУ; Или азот и сжатый воздух, которые составляют контрольную резку с ЧПУ.

B. Общая категория плазковой стриптизметической пластины:

Wuxi Jack обеспечивает наиболее подходящее решение для получения тепловой резки металлической пластины для клиентов, основываясь на конкретных требованиях:

1 На основании первичных функций классификация на машине резки пластинного с ЧПУ плазмы:

1) Кислородное топливо Стопкочатая машина с ЧПУ:

а) Задача: Для выполнения средней скорости (100 ~ 1000 мм/мин.) резка на средней до высокой толщине углеродистой стальной пластины;

б) Макс. толщина пластины из углеродистой стали может быть Толщина 100 мм в обычной модели и Толщина 200 мм в специальном продукте;

в) Необратимая позиция: В настоящее время, с быстрой разработкой технологии лазерной резки, машины с ЧПУ на лазерной резке видят все больше и больше применения, особенно в поле Маленькой толщиной тонкой резки формы пластины. Однако для резки большей толщины сталь, а именно толще 40 мм, Резка кислородного топлива по -прежнему является единственным возможным раствором;

2) Управление с ЧПУ плазменной резки:

а) Задача: Для выполнения высокой скорости (300 ~ 3000 мм/мин.) на пластине железной и неруховой листовой металлической листовой пластины с малой и средней толщиной;

б) Макс. толщина тарелки с качественной резкой из нержавеющей стали может быть Толщина 50 мм;

в) Позиция приложения: В качестве промежуточного продукта между резкой пламени и лазерной резкой, плазменной резкой Сочетает преимущества резки пламени (Относительная низкая стоимость машины), и Преимущества лазерной резки:

• Применимо для сокращения более широкого диапазона листового металла;

• Относительно более высокая скорость резки;

• Больше глянцевого ручка керфа;

Таким образом, получает свое уникальное положение в поле обработки металлической пластины;

3) Ученика бурения и резки с ЧПУ:

а) Задача: Для реализации как на тепловой резки, так и на механических буровых отверстиях в листовой пластине;

б) Путь термической резки может быть либо резка пламени для кислорода, либо азот и сжатая воздушная плазма;

в) Приложение: Эта интегрированная функциональная машина особенно полезна в области конструкции стальной конструкции, когда бурение отверстия необходимо для сборки стальных деталей;

4) Пламя тройной режущей машины:

а) Задача: С функцией тройной резки пламени из углеродной стали для получения нарезки на краях на краях листового металла;

б) Итак, эта машина является аналогом Крайная фрезеровая машинаПолем Но 2 типа машин работают в различном принципе работы, режиме и производительности;

в) Еще одно важное использование Тройной резки пламени находится в сварке сварки с прикладным соединением, особенно при сварке сварки на 15 мм плюс плюс толщины;

5) Машина для резки пламени:

а) Задача: С функцией резки пламени на пламени из углеродистой стали для резки пластины в прорези различной ширины с помощью кислорода и ацетилена;

б) Приложение: Резка полоска необходима в области производства H Beam, как первый шаг, чтобы вырезать фланцы и веб -сайт;

В настоящее время тройная резка и резка полоска редко видят оборудование для единственного назначения. Вместо этого он интегрируется в машину резки с ЧПУ плазмы;

2 Основана на структуре машины для резки плазмы с ЧПУ и машиной резки пламени ЧПУ:

Это можно сгруппировать в 3 основных типа:

1) Сервомотовое моторное переезд Машина для резки стриптизметральной плиты:

а) Это наиболее распространенная и широко применяемая конструкция. Общий прицел на рельс (соответствует максимум. Допустимая ширина резки) диапазона от 3000 мм (Модель CNC-CG3000) к 10 000 мм (Модель CNC-CG10000):

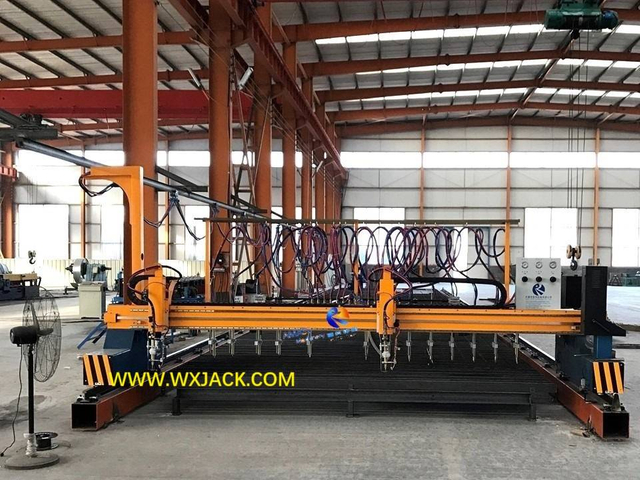

б) Вуси Джек CNC-CG4000 модель Структура гантри резка машина: (Рис.8)

2) Стационарная таблица типа типа ЧПУ

а) Это обычно компактный размер 1500 мм (Модель CNC-CGT1500) к Ширина 1800 мм (Модель CNC-CGT1800);

б) Эта серия обычно используется на высокой точке тонкой плазменной резки плазмы на нерухозном материале (нержавеющая сталь):

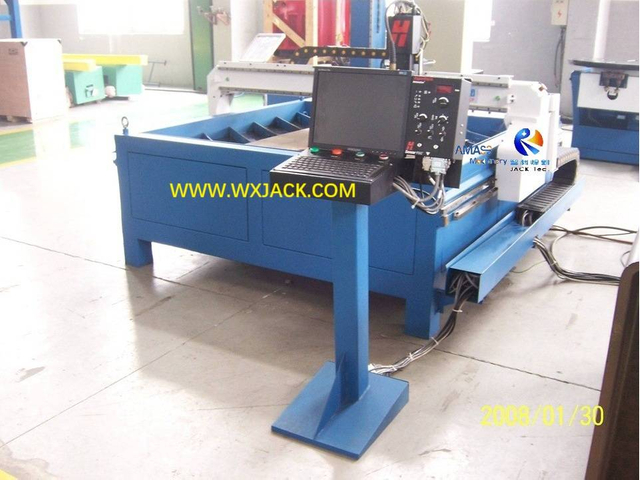

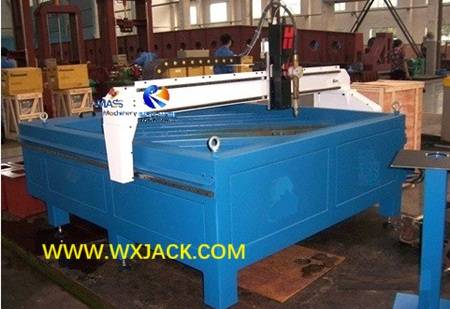

в) Вуси Джек CGT1500 модель Структура таблицы резка машина: (Рис.9)

3) Под водой Стоимость сжигания с ЧПУ:

а) Этот тип разработан для подавления плазменной резки и шума, генерируемого во время тепловой резки. Итак, это экологически чисто:

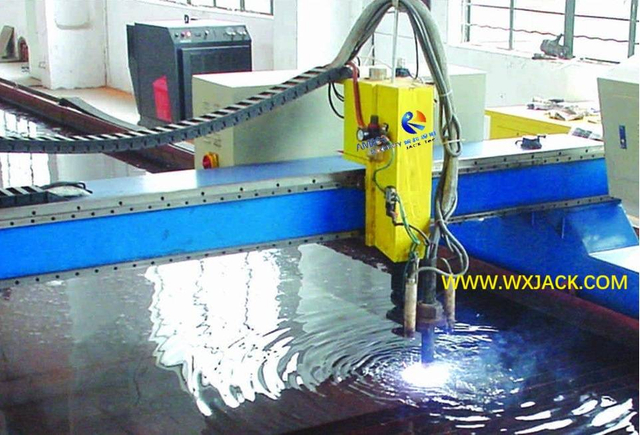

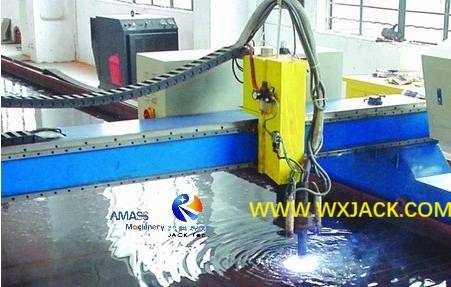

б) Вуси Джек CNC-CGU4000 модель под машиной для резки воды: (Рис.10)

3 Основано на готовой заготовке машины для резки плазмы с ЧПУ:

1) Резка формы: Для вырезания пластины из листового металла на определенную контуру, либо простую, или сложную форму, посредством передовой технологии численного управления и сервопривода;

2) Нарезка для кислородного топлива: Для резки карбоновых стальных пластин одновременно на несколько кусочков щели. Это очень эффективно;

3) Форма и резка полоска: Это сочетает в себе 'Сложный ' CNC управление управлением и 'Simple ' полоска разрезания в один набор машины. В практическом применении это наиболее экономичное и высокое эффективное решение для клиентов;

4) Тройная резка для кислорого топлива: Вырежьте наклонные косы на краю углеродистой стальной пластины, в качестве сварки канавки перед сваркой;

5) Бурение и резка: Интеграция тепловой резки и механического бурения в одном наборе машины, с пользой сложной технологии управления аппаратным и программным обеспечением;

4 Важные дополнительные функции с помощью машины для резки плиты с ЧПУ плазмы и пламени:

В этой машине резки стриптиз -плиты с ЧПУ серия дополнительных функциональных единиц доступно для выбора, чтобы удовлетворить спрос клиентов:

1) Разрешение факела автоматическое воспламенение в резки пламени;

2) Емкость типа Регулятор высоты горелки с ЧПУ

3) Тип напряжения дуги Управление с ЧПУ регулятор высоты горелка плазмы;

4) Программное обеспечение для резки и гнездования в форме резка, Убедитесь, что процесс резки плазмы и плазменной пластины более точный/ гибкий и эффективный/ уменьшение отходов на стальной пластине, применяемые для различных применений;

5) Сборник пыли, Чтобы принести более чистую рабочую среду для управления сайтом машины.

C. Технические превосходства Wuxi Jack CNC Plasma Flame Flame Sutch Machine:

1 Сильная механическая интенсивность и прочность: Все элементы машины механической структуры находятся в результате термообработки от отжига, полностью гарантируя достаточную прочность на механических рамках с достаточным краем;

2 Стабильные и гладкие режущие факелы оба направления работают: Все Машина для резки с ЧПУ Wuxi Jack применяется с двойным приводом на его балках, движущемся во время тепловой резки, полностью гарантируя при точной и последовательной операции резки. Здесь, 'Двойной поезд ' относится к Обе стороны механической гантри установлены с продольным движением, приводящим сервопривод;

3 Точное и плавное руководство по резкому движению факелов: Все Машины режущих Тяжелая точная линейная направляющая, Убедившись, что плавное движение вышеупомянутого механического продольного продольного продольного продольного запуска:

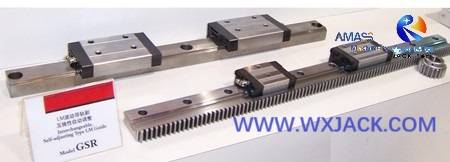

Привет Сверхмощный высокий точный шар. (Рис.11)

4 Аутсорсинговые подразделения с высокой степенью: Основные компоненты машины для резки плазмы Wuxi Jack Plasma Flame -Flame -Flame -Flame -Flame -Flame -Flame Cutting Capert - это чашки аутсорсинга превосходного качества, приобретенные у известных поставщиков, таких как:

1) Германия Ньюгурт высокий точный сервоприводный мотор -редуктор;

2) Panasonic Digital Servo Driver и Motor;

3) Hiwin Precise Linear Guidess;

4) Китайский блок питания в китайском плазме;

5 Высокое качество и разумная цена плазменная питание различных технических характеристик для выбора клиента, в соответствии с материалом и толщиной листового металла в машине резки с ЧПУ;

6 Управление процедурами резки, пользователь, управление процедурами резки, Полностью гарантируя параметры резки, такие как скорость тепловой резки/ толщина, автоматически контролируется, что приносит удобство для операторов машин;

7 Программа резки Удобное поколение: В Wuxi Jack Plasma и Flame CNC Cutcut Plate Machine, контур и размер готовых рабочих частей с ЧПУ манипулируются профессиональным программным обеспечением, точным и экономическим рабочим.

8 Превосходное качество резки, даже под неровной поверхностью листового металла: Регуляторы высоты режущих факелов доступны для выбора, убедившись, что режущие пластины надежной поверхности надежны и просты: тип емкости для резки пламени ЧПУ и тип напряжения дуги для резки плазмы с ЧПУ.

Д. Вставьте машину для резки плазки с ЧПУ Wuxi Jack и машина для резки плазмы с ЧПУ:

1 Основной шаг: Flame и Plasma Strip/ Triple/ Shape Rutch/ Bull/ Dure Drilling являются фундаментальной и элементарной технологией процесса, применяемой почти на каждом углу и линии металлической промышленности. Соответственно, эта машина является № 1, использующим объемное автоматическое оборудование в разных отраслях;

2 Критическое использование: При работе с этой машиной сырье различного листового металла может быть обработано в требуемый размер и контур, что готовит на следующем этапе изготовления/ сборки/ конструкции;

3 Форма заявления: Машина для резки стриптиз-плиты с ЧПУ-CG различных спецификаций используется не только в качестве отдельного оборудования, но и развертывается на начальной рабочей станции различных производственных линий, включая H Beam Production Line/ Производственная линия балки коробки, и т. д.
