Станок для резки труб с ЧПУ серии CNC-CP является одним из самых популярных и превосходных продуктов Wuxi JACK.
А. Использование и применение станка для плазменной резки труб с ЧПУ:
1. Функция станка для резки труб с ЧПУ:
Станок для резки труб с ЧПУ серии CNC-CP предназначен для выполнения резки труб и снятия фасок:
1) Длина резки: Труборезный станок с ЧПУ позволяет разрезать трубу на отрезки необходимой длины;
2) Резка отверстий: В теле трубы могут быть вырезаны круглые и/или эллиптические отверстия различного диаметра с эффектом прямого или косо-скошенного обода;
3) Край скоса: Ободок трубы можно вырезать с необходимой радиальной и косой фаской;
4) Соединение труб: Готовые детали, доставленные с помощью труборезного станка с ЧПУ, можно изготовить в виде трубных узлов с поперечным соединением.Это название «Машина для резки труб с ЧПУ»;
2. Эксплуатация и готовые детали, вырезанные и скошенные на станке для резки труб с ЧПУ:

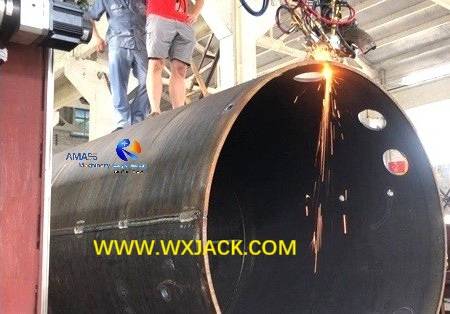

1) Wuxi JACK экспортирует в Америку 7-осевой станок для резки труб с ЧПУ модели CNC-CP7-3000/12, разрезанный на куске большой трубы диаметром 2500 мм: (Рисунок 1)

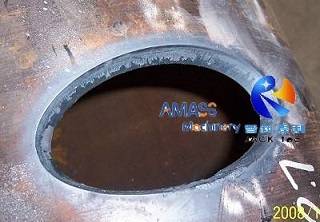

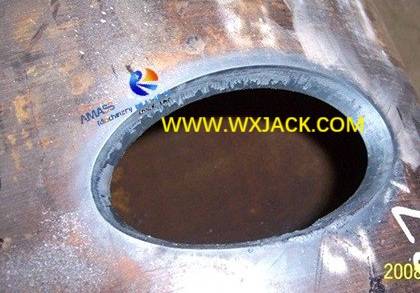

2) Эллиптическое скошенное отверстие, вырезанное на 5-осевой машине плазменной резки труб с ЧПУ Wuxi JACK: (Рис.2)

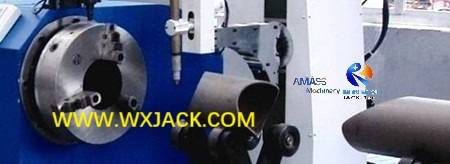

3) 5-осевой станок для резки труб с ЧПУ модели Wuxi JACK CNC-CP5-660/12 и готовые нарезанные трубы: (Рис.3)

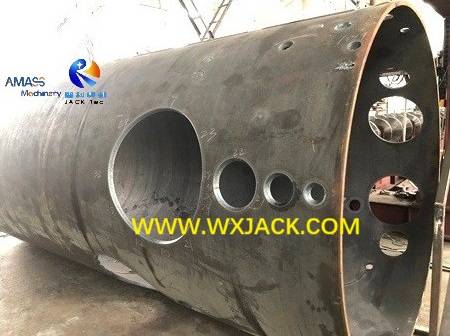

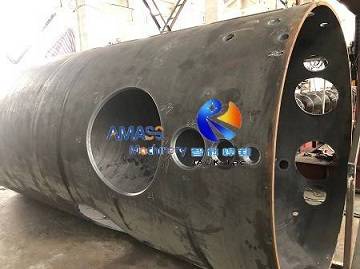

4) Кусок большой трубы диаметром 2000 мм с отверстиями, вырезанный на 7-осном станке для резки труб с ЧПУ Wuxi JACK CNC-CP7-3000/12 модели: (Рис.4)

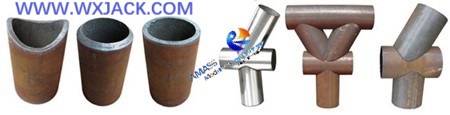

5) Сборки труб с перекрестными соединениями, изготовленные на машине для поперечной резки труб с ЧПУ Wuxi JACK: (Рис.5)
Б. Технические характеристики станка для плазменной резки труб с ЧПУ:
1. Технология термической резки на станке для резки труб с ЧПУ:
В зависимости от характеристик труб, станок для резки труб с ЧПУ использует технологию кислородно-пламенной и плазменной резки:
1) Для резки черных металлов большой толщины: Углеродистая сталь, особенно с толщиной стенки трубы более 50 мм и диаметром более 2000 мм.Газовая резка широко используется в соответствующих машинах для резки труб с ЧПУ большого размера;
2) Для резки цветных металлов меньшей толщины: Сплав, бронза, нержавеющая сталь, особенно толщиной менее 30 мм.Плазменная резка применяется на станке для резки труб с ЧПУ;
В этом отношении, Станок для резки труб с ЧПУ серии CNC-CP также называется станком плазменной резки труб с ЧПУ;
2. Ось управления с ЧПУ в станке для плазменной резки труб с ЧПУ Wuxi JACK:
В зависимости от диаметра и толщины трубы, а также требований заказчика к форме резки и скоса труб, существует 4 варианта конфигурации оси управления с ЧПУ в станке для плазменной резки труб с ЧПУ Wuxi JACK:
1) 3-осевой станок для резки труб с ЧПУ: Оснащен тремя основными осями управления X/Y/Z для управления движением футеровки резака в 3 направлениях;
2) 5-осевой станок для резки труб с ЧПУ: Добавлены оси A и B для управления наклоном резака по длине трубы и направлению радиуса, чтобы можно было снять фаску на краях трубы и вырезать отверстия:

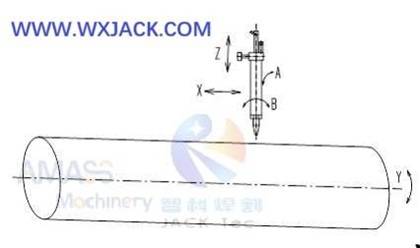

Ось X/Y/Z/A/B 5-осевого станка для резки труб с ЧПУ Wuxi JACK: (Рис.6)
3) 6-осевой станок для резки труб с ЧПУ: Добавлена ось V для управления линейным движением резака в направлении большого радиуса трубы, что позволяет работать с трубами большого диаметра;
4) 7-осевой станок для резки труб с ЧПУ: Добавлена ось W для перемещения узлов поддержки заготовки (группа фрикционных роликов) вдоль радиуса трубы, что позволяет надежно резать трубы больших и сверхбольших размеров:

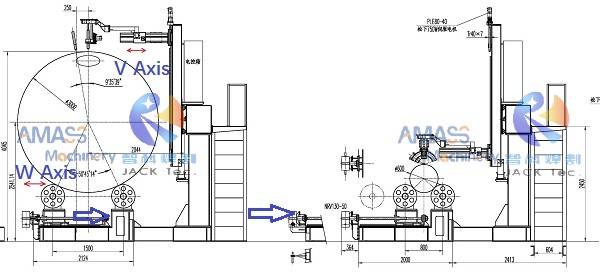

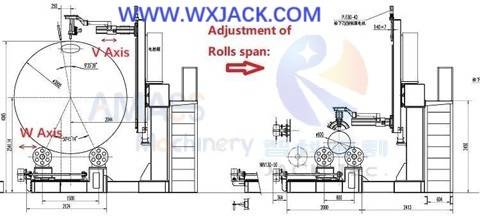

Ось V/W 7-осевого станка для резки труб с ЧПУ Wuxi JACK: (Рис.7)
С. Прорыв компании Wuxi JACK в разработке высококачественного зрелого продукта — большого 7-осевого станка для резки труб с ЧПУ с пламенной плазмой:
1. До 2010 года, зрелый продукт станка для резки труб с ЧПУ в отрасли и на рынке предназначен для резки труб с максимальным диаметром Φ1200 мм: 3-осевой станок для резки труб с ЧПУ был основным продуктом в то время, а 5-осевой станок для резки труб с ЧПУ только увидел свое начало;
2. От 3/5 до 7-осевого станка для резки труб с ЧПУ: В 2012 году компания Wuxi JACK возглавила разработку крупногабаритного труборезного станка с ЧПУ с максимальной производительностью труб.Диаметр Φ3000 мм, в виде 7-осевого станка для резки труб с ЧПУ, открывающего новую эру для станков для поперечной резки труб с ЧПУ серии CP:

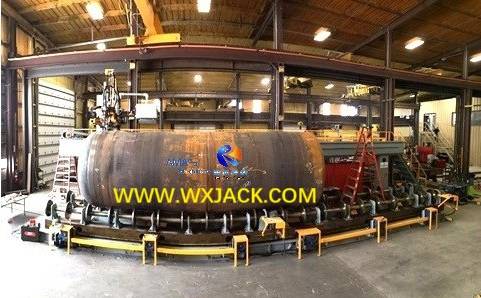

Модель Wuxi JACK CNC-CP7-3000/12, большой 7-осевой труборезный станок с ЧПУ, устанавливается на объекте клиента: (Рис.8)
3. Приложение: Этот вид передовых технологий: 6-осевой и 7-осевой крупногабаритный станок с ЧПУ для резки труб широко используется в отраслях транспортировки нефти/газа/нефтехимии/сосудов под давлением и т. д.
4. Уси ДЖЕК Позиция: Настоящее время, Станок для плазменной резки труб с ЧПУ серии CNC-CP разработанные и изготовленные Wuxi JACK, приветствуются клиентами как в Китае, так и за рубежом, и получают высокое признание со стороны клиентов.
Д. Категория станка для плазменной резки труб с ЧПУ Wuxi JACK и выбор его модели:
1. Вообще говоря, в качестве практического правила ниже приведены рекомендации по выбору подходящей модели станка для резки труб с ЧПУ:
1) 3 оси Станок для резки труб с ЧПУ применяется для резки небольших труб с помощью простого процесса: просто отрежьте и сделайте прямую кромку, подходит для Макс.диаметр Φ660 мм;
2) 5 осей Станок для резки труб с ЧПУ применяется для резки труб среднего и среднего размера: резка по длине и наклонная фаска подходят для Макс.диаметр Φ2000 мм;
3) 6 осей и 7 осей Станок для резки труб с ЧПУ применяется для резки труб большого размера (диаметр и толщина стенки трубы), подходящих для Макс.диаметр Φ3000 мм;

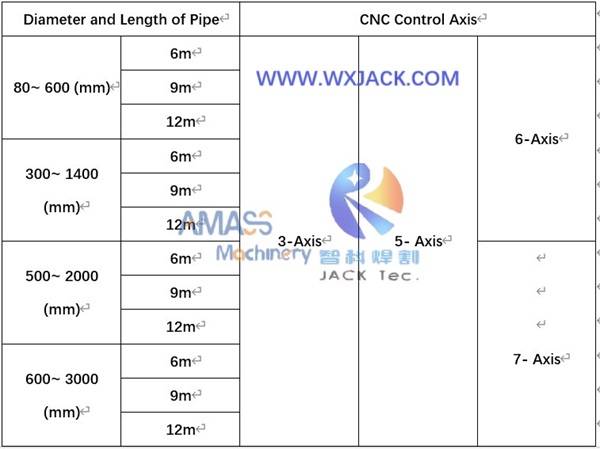

2. Модели: В зависимости от диаметра труб стандартная модель труборезного станка с ЧПУ делится на 4 диапазона, как указано в таблице ниже;
3. По длине разрезаемых труб стандартный размер 6м, 9м и 12м.Кроме того, мы можем спроектировать и изготовить станок для резки труб с ЧПУ нестандартного размера в соответствии с потребностями клиента.
E. Основные характеристики и ось управления с ЧПУ станка для плазменной резки труб с ЧПУ Wuxi JACK:
Для более подробной информации ознакомьтесь с каждой моделью секций станка для резки труб с ЧПУ серии CNC-CP:
