1) Этот сварочный позиционер серии HB представляет собой универсальное сварочное позиционирующее оборудование для сварки различных конструкций и размеров элементов конструкции, фланцев труб и других специально разработанных деталей в отрасли;
2) Говоря о сварочном позиционере, этот вид поворотного сварочного позиционера с одним рабочим столом первым приходит на ум: он представляет собой типичную и стандартную конструкцию для этой группы продуктов сварочного поворотного стола.Все оставшиеся модернизированные модели и специальное оборудование для позиционирования сварки происходят из этой серии универсальных сварочных позиционеров.
а) С точки зрения конструкции корпуса машины его можно классифицировать как сварочный позиционер с одним сварочным поворотным столом, поскольку он имеет одну часть рабочего стола.Для сравнения, существуют Универсальный сварочный позиционер с регулируемой скоростью с двойной столешницей, который мы представим позже в разделе о продуктах;
б) Поворотный сварочный позиционер с одним рабочим столом обычно используется для заготовок элементов конструкции короткой и средней длины;
Рабочий стол может быть:

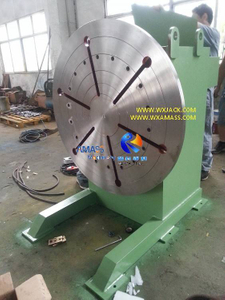

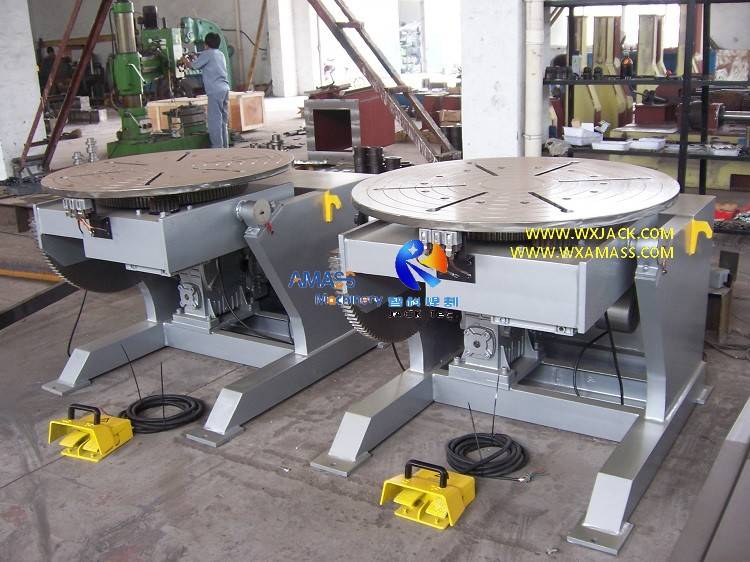

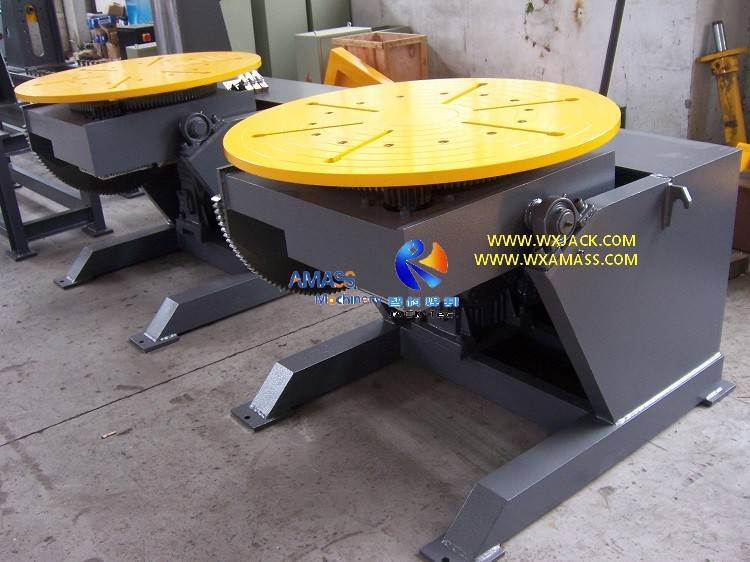

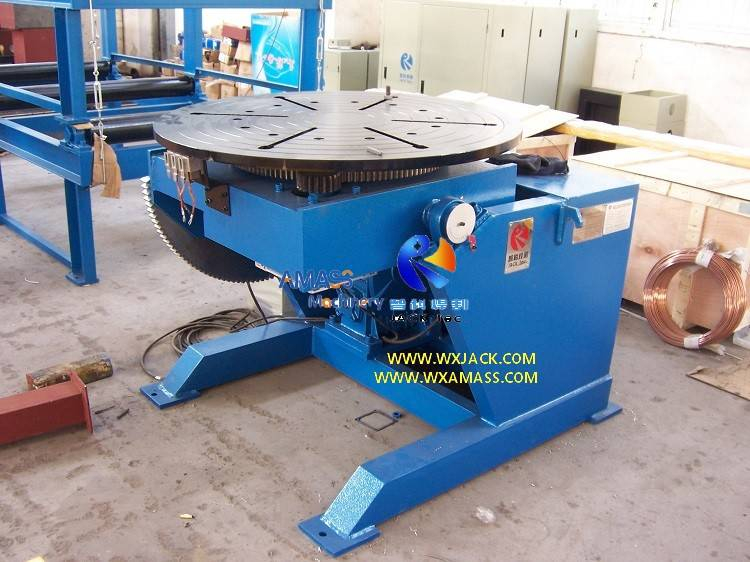

а) Любая круглая форма: наиболее часто используемый тип в позиционере сварки.Пожалуйста, проверьте прикрепленные фотографии;
б) Или сварочный манипулятор квадратной формы: это не требуется для обработки контура конкретного элемента конструкции;
в) или сварочный позиционер ответвительного типа: это часто используется в Сварочный позиционер для тяжелых условий эксплуатации, чтобы собственный вес самого сварочного поворотного стола в сварочном позиционере можно было уменьшить до минимального уровня;
г) Или любой другой специально разработанный сварочный поворотный стол, в зависимости от конкретных характеристик заготовки, используемых в поворотном сварочном позиционере;
а) Чтобы прочно закрепить заготовку на сварочном поворотном столе поворотного сварочного позиционера, обычно используется патрон с нестандартной конструкцией.Этот патрон спроектирован и изготовлен в отличии друг от друга, в зависимости от случая применения сварочного позиционера;
б) Таким образом, продукт также можно назвать Сварочный позиционер с патроном;
Принимая во внимание движение сварочного поворотного стола вдоль вертикального направления оси Z, это сварочное позиционирующее оборудование с одной столешницей имеет стационарный тип и Сварочный позиционер подъемного типа;
а) Эта серия универсальных сварочных позиционеров имеет широкий диапазон грузоподъемности.Стандартные модели оборудования для позиционирования сварки охватывают диапазон от 100 кг до 50 тонн, что может удовлетворить большинство потребностей клиентов.Пожалуйста, ознакомьтесь с таблицей ниже для технических параметров всех стандартных моделей сварочного позиционера с одним рабочим столом серии HB;
б) Между тем, специальная грузоподъемность сварочного позиционера также доступна;
С точки зрения грузоподъемности этот сварочный позиционер с одним рабочим столом можно разделить на 3 группы:
а) Легкий сварочный позиционер (менее 1 тонны), следующий раздел продукции;
б) Сварочный позиционер средней мощности (1 тонна ~ менее 10 тонн);
в) Сварочный позиционер для тяжелых условий эксплуатации (10 тонн и выше)
Мы представим вышеупомянутые 3 группы этих промышленных универсальных сварочных позиционеров по отдельности в следующих разделах.
Ниже приведены параметры стандартных моделей промышленного универсального вращательного сварочного позиционера серии HB с патроном:
Односварочный поворотный стол серии HB Промышленный универсальный вращающийся сварочный позиционер с патроном | |||||||||||||
Модель | HB1 | HB3 | НВ6 | НВ12 | HB20 | НВ30 | НВ50 | HB80 | HB100 | HB150 | HB200 | HB300 | HB500 |
Загрузка (кг) | 100 | 300 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 |
Скорость вращения (об/мин) | 0,1-1 | 0,2-2 | 0,1-1,1 | 0,1-1 | 0,1-1 | 0,08-0,8 | 0,07-0,7 | 0,06-0,6 | 0,06-0,6 | 0,05-0,5 | 0,05-0,5 | 0,04-0,4 | 0,04-0,4 |
Скорость наклона (об/мин) | 2 | ≈0,9 | ≈0,8 | ≈0,5 | ≈0,4 | ≈0,3 | ≈0,2 | ≈0,14 | ≈0,14 | ≈0,14 | ≈0,14 | ≈0,10 | ≈0,10 |
Рабочий стол диам.(мм) | φ400 | φ600 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 |
Макс.Эксцентриситет (мм) | 100 | 150 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 |
Макс.Расстояние до центра тяжести (мм) | 150 | 200 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 |
Диапазон наклона рабочего стола | 0°-120° | ||||||||||||
Диаметр вращенияв 900 мм | ≤600 | ≤1000 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 |
Регулировка скорости | Скорость вращения VFD. Скорость наклона постоянна (Обычный двигатель с тормозом) 14 |
