А. Использование, спецификации и нанесение стальной сварки стальной пластины из листового металла:

1 Функция: MP Series Стальная пластинчатая сварка Показан и превосходный продукт компании Wuxi Jack Company. Эта плоская машина сварщика для заполнения на плоском соединении 2 кусочков стальных пластин, в интегральный кусок более длинной или большей пластины;

2 Например: 2 куска стальных пластин длиной 15 м, чтобы быть плоским соединением с сваркой ячейки, вдоль его продольного направления, что означает шар для соединения вдоль направления ширины, чтобы получить кусок стальной пластины длиной 30 м:

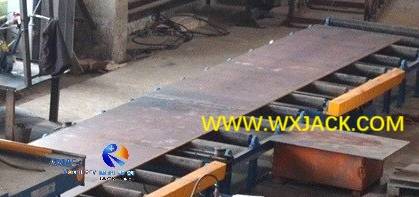

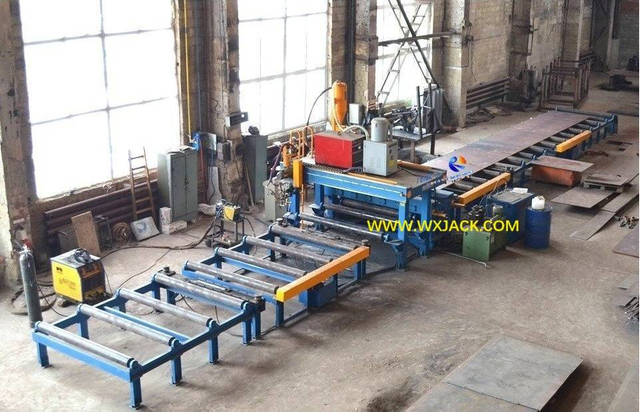

а) Кусок 30 метров в длину интегральная стальная пластина является соединением от 2 кусочков 15 м длиной Пластины, в Wuxi Jack MP20 модель машина: (Рис.1)

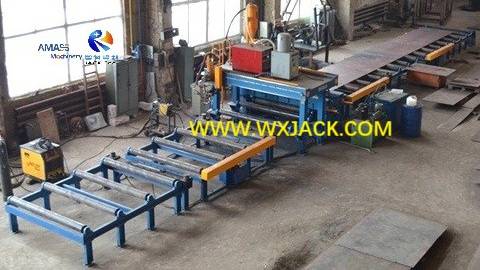

б) Готовая соединительная тарелка, заложено на роликовой таблице выходного конвейера Wuxi Jack MP20 модель машина: (Рис.2)

3 Заготовки, подходящие в моделях Wuxi MP MP Стальная пластина.

1) Толщина тарелки для сварки приклада: Эта машина предназначена для выполнения плоского прикладного соединения на металлических стальных пластинах с различной толщиной, особенно углеродистой стали: с минимальной толщины 1 ~ 6 мм, до большей толщины 6 ~ 40 мм, или даже толще;

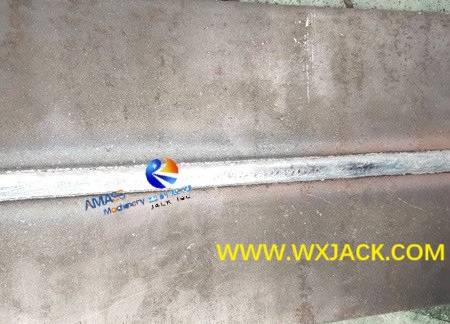

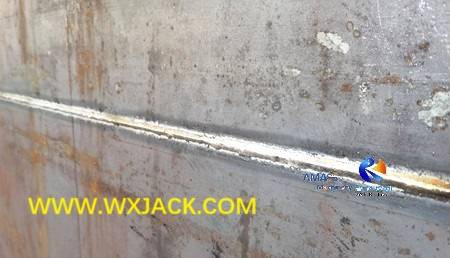

Готовые стальные пластины и сварочные швы, Приобретено из разных моделей стальной пластинки Wuxi Gack Plat Plat Butder Machine: (Рис.3, 4)

2) Ширина тарелки для сварки приклада: Макс. Ширина стальных пластин для прикладного соединения в этой машине, может быть любой размер внутри диапазона 2000 мм ~ 5000 ммПолем Это макс. Длина рабочего стола сварки сварки и, следовательно, длина сварки сварки от машины MP Models. Когда ширина прикладного соединения превышает 5000 мм, Жесткость сварки не может быть гарантирована, что мы не рекомендуем для клиентов:

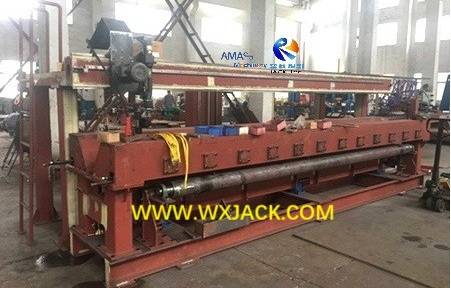

Вуси Джек MP50 модель Машина, на стальной пластинке сварки, самая большая модель: (Рис.5)

4 Применение серии MP Sheet Metal Steel Plate Plate Mognaing Welding Machine:

1) Задача: Эта машина выполняет прикладную сварку на 2 частях металлических пластин, Материал: углеродная сталь/ нержавеющая сталь/ AL, с помощью сварки;

2) Связанное оборудование включать:

а) RH Series Edge Machine;

б) J серия жесткости,

Которые используются для производства на крупном оборудовании;

3) Прикладные отрасли:

Вместе с сварной машиной для сварки пластин MP, эти механизмы можно сформировать различные производственные линии для Судостроение / Портовая техника, и Мостовое строительство, Подъемный механизм крана /Стальная конструкция/ Сварка бакаи т. д., которые имеют общие точки стальной пластины большого размера, потребляемой в качестве сырья;

4) Кроме, Машина серии MP также может применяться в качестве отдельного оборудования в любом специальном случае.

B. Техническое превосходство Wuxi Jack MP Series Стальная пластина плоская сварка сварки:

1 Wuxi Jack Patent Technology of Melt-thru: В 2016 году команда Engineering Wuxi Jack получила патент на основную технологию, которая применяется в серии MP Steel Plate Сварная сварка --- Пять через сварку, что означает: Сварка с одной боковой и двойной стороны:

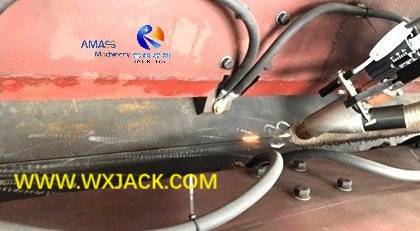

Растопить сквозь сварку, Проводится в машине серии Wuxi Jack MP, на стальной пластинке сварки сварки: (Рис.6, 7)

2 Техника сварки, принятая в Wuxi Jack MP серии листовой металлической стальной пластины с плоской сварщиком сварщика:

1) Контур: В качестве эффективного автоматического оборудования для сварки пластин, MP Series Machine была разработана командой Wuxi Jack Engineering, на основе передовой техники;

2) Многочисленные варианты сварки на основе толщины пластины:

На основе диапазона материала и толщины пластины для сварки прикладной, принятая техника сварки может быть:

а) GMAW CO₂ сварка Для сварки на тонких пластинах толщина в рамках 3 ~ 10 мм:

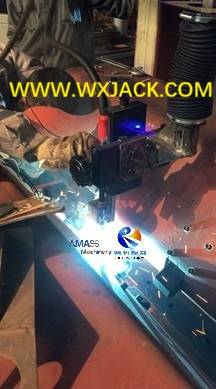

Пробный запуск в CO₂ газовый защищен Прикладная сварка на тонкой стальной пластине: (Рис.8)

б) Видела погруженная дуговая сварка Для сварки на толстых тарелках толщина 6 ~ 40 мм;

в) Плазменная сварка На небольшой толщине (3 ~ 12 мм) железной и неплозной стали: нержавеющая сталь/ AL/ низкоуглеродистая сталь:

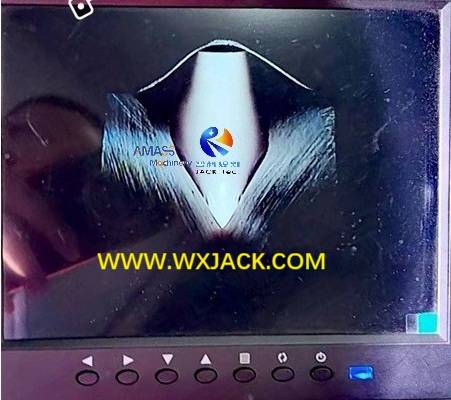

Видеокамера на металлической плазме плазма сварки: (Рис.9)

С преимущества небольшой деформации/ удобной и безопасной работы/, а также хорошего качества;

3 Одна машина с двумя функциями в машине Wuxi Gack Metal Metal Steel Plate Maint Saint Machine:

1) Необходимо на краю тарелки: Когда толщина тарелки превышает 15 мм, Чтобы получить полное проникновение сварочного шва от сварки таяния, необходимо сконструировать край стальной пластины, прежде чем сварка расплава;

2) Край Бонд: Это можно приобрести:

а) Либо с помощью краевой машины серии XBJ,

б) Или модель CNC-CG Triple Flame Cutting Machine;

в) Или, в машине серии MP, его стальные пластины, поступающие в боковой

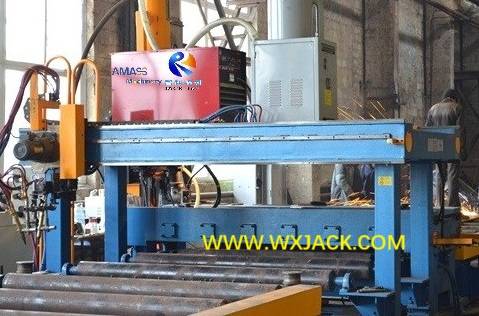

а) Кислородное топливо., на входящей стороне Wuxi Jack Steel Plate Plate Machine: (Рис.10)

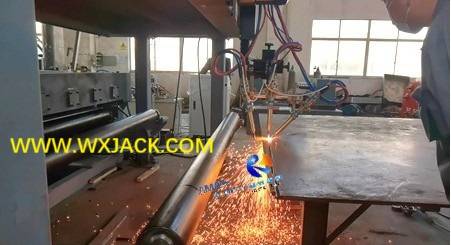

б) Вырезание сварной канавки с помощью пламени Тройной резки: (Рис.11)

4 Удовлетворенная пользовательская и интуитивная работа с HMI, в моделях Wuxi MP MP Стальная пластина сварки сварки:

HMI (Интерфейс человеческой машины) принят в системе управления электрическим управлением машины. С помощью только параметров управления процессом клавиши при сварке пластин, оператор может иметь высокоэффективное и подходящее управление при эксплуатации:

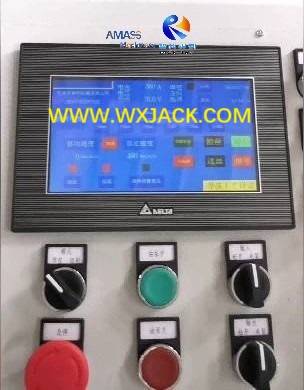

1) HMI сенсорный экран интегрирован с панелью управления MP Models Machine: (Рис.12)

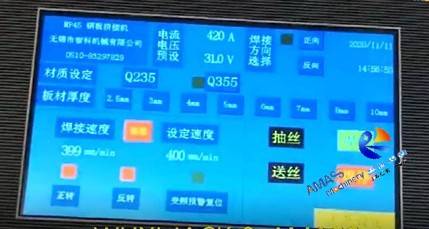

2) Параметры управления процессом на стальной пластинке сварки с сенсорным экраном HMI: (Рис.13)

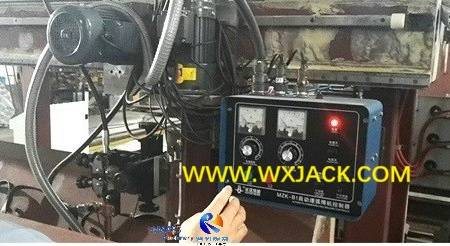

3) Кроме того, управляемая консоль пила -сварки используется для управления операцией сварки сварки в точке сварки: (Рис.14)

C. Экономия затрат и повышение эффективности производства выиграло от стальной пластинки Wuxi Gack Plat Plat Butder Machine:

1 Перед использованием сварочной машины для сварки стальной пластины:

А 5 шагов Для выполнения операции на металлической стальной пластине:

1) 1^ул Шаг: Реализуйте на 1^ул Время сварки одной стороны 2 кусочков стальных пластин подставки;

2) 2^н.д. Шаг: 180 ° переверните 2 куска из половины соединений с помощью путешествующего крана или другого логистического оборудования;

3) 3^rd. Шаг: Выполнить углеродную дугу, вытащившись на 2 частях половины соединений;

4) 4^тур Шаг: Выполнить 2^н.д. Временная сварка на противоположной стороне 2 кусочков половины соединительной тарелки;

5) 5^тур Шаг: Выполнить углеродную дугу на готовых соединительных тарелках;

2 С использованием пута на моделях Wuxi MP MP Стальная пластина сварки сварки:

1) Повышение производительности: Теперь, с расширенной техникой таяния Thru (сварки с одной боковой и двойной боковой формой), работая на MP Series Machine, приведенное выше 2 перечислено 2^н.д. до 5^тур шаги удалены, Повышение эффективности работы на пластинчатом соединении около 30%~ 40%;

2) Оператор уменьшен: Оригинальный необходимый 2 оператора на сварке пластин может быть уменьшен только до 1 оператора сейчас;

3) Обеспечение безопасности: Риск безопасности переворачивания тяжелых пластин с помощью путешествующего крана может быть полностью удален, полностью гарантируя полностью работу, получая выгоду от высокоуровневой производительности серии Wuxi Jack MP.

Д. Выбор правильных моделей стальной сварки сварки стальной пластины листового металла:

1 Дополнительная функция сварки в канавке в пластинке сварки сварки:

1) Машина серии Wuxi Jack Mp имеет дополнительную единицу блок с тройной резкой пламени для вырезания сварки канавки на краях соединительных пластин, прежде чем таять сварки;

2) Если клиенты не выбирают этот тройной блок пламени в плоском сварщике, другой вариант при разрезании сварки на краях стальных пластин может быть:

а) Xbj Series Edge Melling Machine;

б) CNC-CG Series Triple Flame Cutting Machine;

2 Обычные модели серии MP Стальной пластины плоская сварка сварки:

1) На основе Макс. Ширина пластины, которая равна макс. Длина сварки сварки, существует несколько стандартных моделей машины серии MP для выбора клиента, от MP20 к MP50 модели. Связанные технические параметры каждой модели перечислены в таблице ниже;

2) Специальный дизайн: Мы также можем разработать и создавать специальные спецификации машины, основываясь на конкретных требованиях клиентов, таких как плазменная сварка на непритязаемых пластинах:

Вуси Джек CWT5000 модель Стальная сварка плазменной стальной пластины: (Рис.15)

3 Краткое содержание:

1) С тех пор, как MP Series Machine был выставлен на рынок, она все больше и больше признала и признание клиентов как в Китае, так и за рубежом и видит быстрый рост спроса;

2) В последующих разделах продуктов этого семейства продуктов серии MP мы рассмотрим его технические функции из разных аспектов.

E. Технические параметры стальной сварки стальной пластины Wuxi MP MP:

Нет.	Параметры	MP20	MP25	MP30	Mp35	MP40	MP45	MP50
1	Применимая толщина пластины	6-40 мм (низкоуглеродистая сталь, нержавеющая сталь или сплав в эл)
2	Толщина сварки без скопления	6-15 мм
3	Максимум Длина сварочного шва (Или ширина тарелки)	2000 мм	2500 мм	3000 мм	3500 мм	4000 мм	4500 мм	5000 мм
4	Скорость сварки	200-1200 мм/мин VFD (переменный частотный привод, управление инвертором переменного тока)
5	Стиль сварки	Погруженная дуговая сварка для толстой пластины, или Сопутствующий2 сварка для тонкой тарелки
