Ассистент гидравлической загрузки SXBJ-16 Фрезерный станок для листового металла

A. Расширенная функция вспомогательной системы загрузки для ежедневной эксплуатации станка SXBJ-16 для фрезерования кромок крупногабаритных листов:

1. На прикрепленной первой фотографии этого раздела продукта показан усовершенствованный блок, оснащенный оборудованием для фрезерования кромок крупногабаритных листов SXBJ-16: группа автоматической системы загрузки заготовки с гидравлическим приводом (стальной лист);

2. Это гордость Wuxi JACK доставлена Серии XBJ и SXBJ Расширенный функциональный фрезерный станок для крупногабаритных пластин, что такая вспомогательная система загрузки является уникальной конфигурацией фрезерного станка Wuxi JACK Edge;

3. Кронштейны для обработки стальных листов с гидравлическим приводом с расширенными функциями, установленные на станке для снятия фаски с кромок больших размеров Wuxi JACK: (Рисунок 1)

4. Зачем нам нужен автоматический вспомогательный загрузочный блок с гидравлическим приводом для работы станка для снятия фаски с большого размера?

1) Учитывайте наибольший размер и вес заготовки из стального листа, применимого для этого станка для обработки торцов крупногабаритных листов SXBJ-16:

а) длина стального листа 16 м, ширина 3 м, толщина до 100 мм;

б) удельный вес стального листа составляет 7,85 тонны на кубический метр;

c) Таким образом, объем самой большой заготовки стального листа составляет: 3 м (Ширина) х 16 м (Длина) х 0,1 м (Толщина) = 4,8 м3;

г) Соответственно, вес самой большой стальной пластины для крупногабаритного фрезерного станка SXBJ-16: 4,8 м3 x 7,85 т на м3 равно: 38 тонн;

2) Традиционная практика обработки материалов при эксплуатации станка для фрезерования кромок крупногабаритных листов:

a) Возможно, что без этой автоматической вспомогательной системы загрузки с гидравлическим приводом 38-тонная стальная пластина заготовки может быть вставлена ​​в торцевой фрезерный станок для крупногабаритных листов SXBJ-16 только перед формальной операцией фрезерования кромок и вытянута из станка для фрезерования кромок крупногабаритных листов. Оборудование при завершении операции вручную руками операторов;

b) Это действительно сложно, отнимает много времени и опасно для операторов SXBJ-16 и других моделей крупногабаритных фрезерных станков для кромок листов;

3) Теперь, с помощью этой эксклюзивной автоматической вспомогательной системы загрузки, принадлежащей Wuxi JACK, работа по обработке сырья, не добавляющая ценности, на фрезерном станке для обработки кромок крупногабаритных листов, может быть выполнена легко и надежно.Это значение и благословение для операторов Станок для снятия фаски с кромок пластин большого размера с двойными головками серий XBJ и SXBJ.

B. Структура и принцип работы загрузочных скоб с автоматическим гидравлическим приводом в оборудовании для фрезерования кромок крупногабаритных листов:

1. Структура и размещение вспомогательных элементов загрузки в станке для фрезерования кромок крупногабаритных листов:

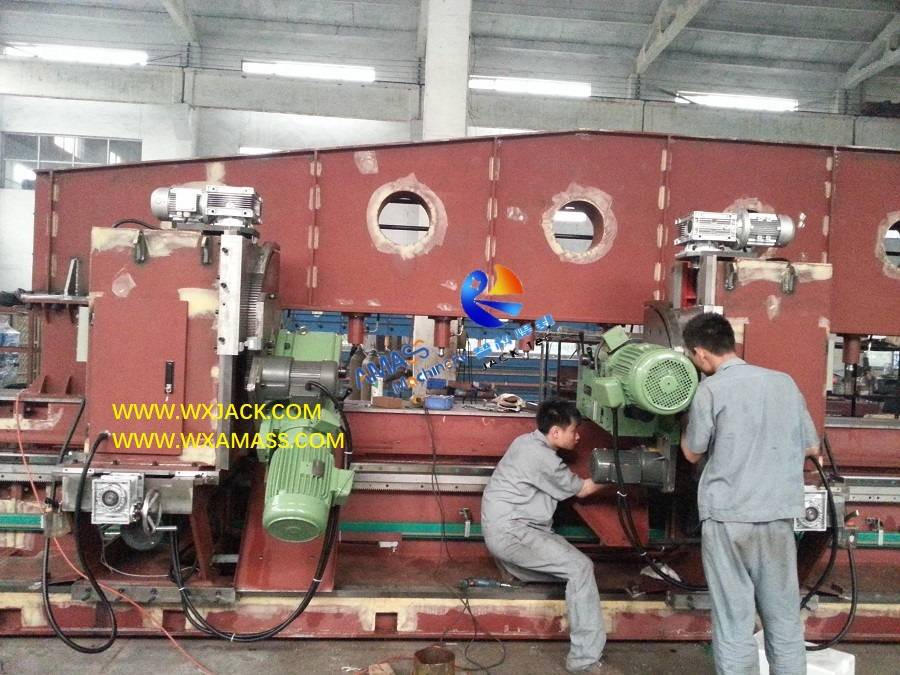

1) На фотографии ниже показан период сборки нагрузочных кронштейнов гидравлического помощника во время установки торцевого фрезерного станка большого размера SXBJ-16 на заводе Wuxi JACK: (Рис.2)

2) Как видно из фотографии выше, на передней стороне концевого фрезерного станка установлено несколько комплектов напольных кронштейнов;

3) Количество этих кронштейнов определяется исходя из макс.эффективный ход фрезерования кромки станка для снятия кромок;

4) Интервал между любыми двумя комплектами гидравлических нажимных и натяжных кронштейнов составляет 5 м.Но не СТОП.При необходимости количество СТОПов может быть увеличено для небольших заготовок на станке для снятия фасок с крупногабаритных пластин SXBJ-16;

5) Что касается нажимных и тянущих кронштейнов с гидравлическим приводом, то, исходя из нашего опыта и отзывов клиентов, для обработки металлических листов длиной 1500–1800 мм на станке для фрезерования кромок крупногабаритных листов их можно толкать на одном наборе листов. толкать и тянуть кронштейн;

2. Принцип работы и работа автоматической вспомогательной системы загрузки в SXBJ-16 и остальных моделях станков для снятия кромок с крупногабаритных листов:

1) На фото ниже показаны собранные, проверенные и окрашенные загрузочные кронштейны помощника гидравлического привода для станка для снятия фасок с больших размеров Wuxi JACK: (Рис.3)

2) Как видно из приведенного выше фото, на верхней поверхности кронштейнов установлен массив роликов, которые при вращении под действием гидравлических масляных цилиндров будут толкать стальную пластину заготовки вперед под действием качения. силы трения до тех пор, пока стальной лист не достигнет рабочего стола станка для фрезерования кромок крупногабаритных листов SXBJ-16.

C. Использование станка для фрезерования кромок крупногабаритных листов SXBJ-16:

1. Этот крупногабаритный концевой фрезерный станок может выполнять операции фрезерования кромок листового металла длиной до 16 м в виде фасок, как показано ниже: (Рис.4)

2. С 2 комплектами фрезерных агрегатов, установленных на станке для снятия фаски с крупногабаритных листов SXBJ-16, он может выполнять операции фрезерования кромок листового металла на одном листе большого размера или на двух листах меньшего размера с различными типами фасок. в то же время;

3. Готовая канавка с X-образной фаской на кромке стального листа, полученная на фрезерном станке Wuxi JACK SXBJ-16 для крупногабаритных кромок: (Рис.5)

4. Это гарантирует, что операция снятия фаски с кромки металлической пластины может быть достигнута в Кромкофрезерный станок серии XBJ и SXBJ в более универсальном стиле, гибком и высокоэффективном.

Д. Технические параметры кромкофрезерного станка SXBJ-16:

Ниже приведены технические характеристики станка для снятия фасок с кромок крупногабаритных листов с двойными головками SXBJ-16:
