MP20 Автоматическая машина для стыкового соединения пластин с тройной резкой

Автоматическая машина для стыковой сварки пластин MP20, изображенная на первой фотографии, была снята в мастерской Wuxi JACK для ввода в эксплуатацию перед доставкой заказчику.

1. Применение машины для стыковой сварки пластин MP20:

1) Функция и спецификация:   Пластина МП20  Аппарат для плоской стыковой сварки — самая маленькая и одна из наиболее часто выбираемых моделей. Машина для стыковой сварки пластин серии MP.Эта модель аппарата для плоской стыковой сварки пластин предназначена для выполнения стыковых соединений металлических пластин шириной до 2000 мм, что является обычным размером стальных пластин, с дополнительной функцией тройной резки пластины с целью снятия фаски перед стыком. сварка.Использование фаски позволяет получить оптимальное качество сварки стыкового сварного шва;

2) Одна машина, две функции:   Без этого дополнительного устройства тройной газовой резки клиенту необходимо заранее сделать фаску на кромке пластин на другом оборудовании, прежде чем приступить к работе на машине для стыковой сварки пластин.Обычно это достигается Краевой фрезерный станок.Благодаря тройной резке один комплект машины для стыковой сварки пластин серии MP выполняет функции как снятия фасок, так и стыковой сварки соединений с помощью одного комплекта машины для стыковой сварки пластин, что является экономически эффективным способом решения стыковых соединений пластин для клиентов.

2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:

1) Общая структура и принцип работы из Машина для стыковой сварки пластин серии MP это что-то похожее на Машина для закругления кромок: Неподвижный основной корпус с передним подающим и задним отправляющим конвейером.Сырье проходит через пластину машины для плоской стыковой сварки и превращается в готовый продукт;

2) Проходящая заготовка: Подача пластины со стороны портала  Машина для стыковой сварки пластин оснащена тройным режущим блоком (Прилагается 2^nd Фото), на противоположной (выходящей) стороне портала установлен блок сварочной горелки (Прилагается 3^р-д Фото);

3) Устройство для стыковой сварки методом расплавления машины для плоской стыковой сварки серии Wuxi JACK MP:

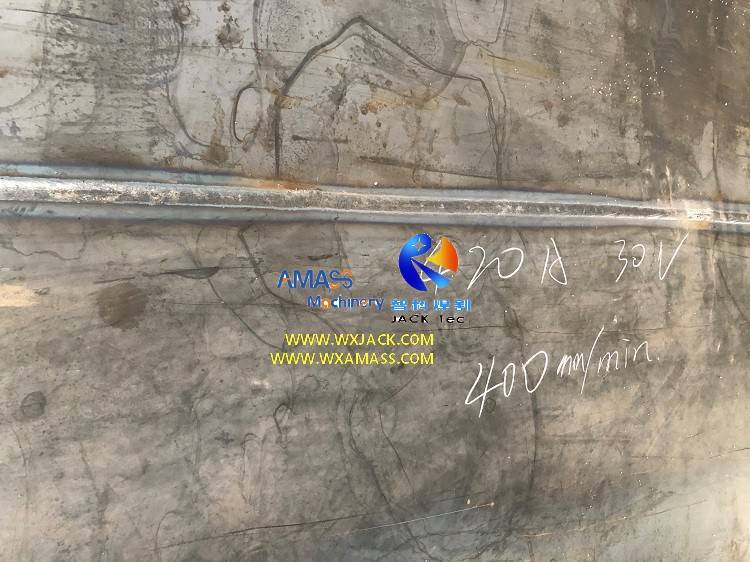

а) Самая выдающаяся техническая особенность является Машина для стыковой сварки пластин серии MP расплав через технологию (Односторонняя сварка. Двухсторонняя формовка.).В большинстве случаев режим стыковой сварки — SAW (дуговая сварка под флюсом) для соединения металлических пластин толщиной 6–40 мм.В редких случаях для соединения тонких металлических пластин (2–6 мм) CO₂ применяется сварка в защитных газах.Это очень похоже на распределение режимов сварки в Машина для изготовления двутавровых балок. Прилагается 3^р-д фото и приложенное видео показывают CO₂ сварка в среде защитного газа в машине для стыковой сварки пластин серии MP;

б) Пожалуйста, проверьте прилагаемые 3^р-д и 4^й фото. В машинах для стыковой сварки пластин серии MP система стыковой сварки методом проплавления включает в себя один комплект сварочного источника питания, оснащенный консолью управления, сварочной горелкой и кареткой с электроприводом вдоль горизонтальной направляющей основного корпуса, подъемным устройством сварочной горелки, поперечными направляющими сварочной горелки. , блок восстановления сварочного флюса (только SAW), механизм подачи и выпрямления проволоки;

4) Медные накладки аппарата для стыковой сварки пластин серии MP:

функция:    Пожалуйста, проверьте прилагаемый 5^й Фото.Этот блок устанавливается под заготовкой и работает в режиме восходящего хода во время запуска машины для стыковой сварки пластин.Это означает, что он плотно прижал пластины к своей нижней поверхности соединительных пластин;

б) Использование: Именно за форсирование формирования»Односторонняя сварка. Двухсторонняя формовка.' (Технология проплавления) стыковой сварной шов в машине для стыковой сварки пластин серии MP;

в)   В серии МП  Машина для стыковой сварки пластин,   этот блок медных площадок имеет водяное охлаждение;

5) Медные прокладки Подъемный блок аппарата для стыковой сварки пластин серии MP:

Это моторный привод, предназначенный для перемещения вышеупомянутых медных пластин в вертикальном направлении;

6) Система водяного охлаждения аппарата для стыковой сварки пластин серии MP:

а)   Этот блок водяного охлаждения предназначен для отвода тепла от вышеупомянутых медных площадок во время процесса стыковой сварки в машине для стыковой сварки пластин;

б)   В нем используется оборотная вода.Рядом с основным механическим корпусом машины для стыковой сварки пластин расположен резервуар для воды;

7)   Гидравлическая система аппарата для стыковой сварки пластин серии MP:

Он предназначен для приведения изделия в движение три комплекта прижимающего вниз устройства этого аппарата для стыковой сварки пластин;

8) Электрический  Система управления аппаратом для плоско-стыковой сварки пластин серии МП: 2 инвертора переменного тока и другие элементы: контакторы, реле, предохранители, выключатели и т. д.

3. Технические параметры МП20  Машина для стыковой сварки пластин:

Ниже приведены параметры стандартного автоматического аппарата для стыковой сварки пластин MP20 с тройной резкой:
