А. Использование и применение Фрезерный станок для торцевой поверхности двутавровой балки серии DX:

1. Функция и назначение фрезерного станка для фланцев стальной конструкции двутавровой балки:

1) Задача: Этот станок предназначен для высокоскоростного и точного фрезерования торцевых поверхностей различных элементов стальных конструкций;

2) Типичные заготовки включают в себя H-балка/I-балка/BOX-балка/поперечная балка/элемент конструкции трубы и любые другие специальные металлические конструкции;

3) Коллекция классических заготовок, применимых для фрезерного станка для торцевых поверхностей стальных конструкций: ( Рисунок 1 )

4) Необходимость фрезерного станка для торцевой поверхности элемента конструкции: Операция концевого фрезерования позволяет отполировать и удалить ржавый и грязный слой с торцевой поверхности заготовок, подготавливая их к следующему этапу сварки/изготовления/сборки/установки;

2. Центральные рабочие органы фланцевого фрезерного станка со стальной конструкцией двутавровой балки:

1) Фрезерная головка мощностью 7,5/9,3/11 кВт, с 6/9 классами революционной линейной скорости шпинделя для удобного переключения;

2) Система контроля: Привод и 3-х координационная система управления движением фрезерной головки, либо с реле переменного тока в обычной модели, либо с системой ЧПУ в фрезерном станке с ЧПУ для торцов двутавровой балки;

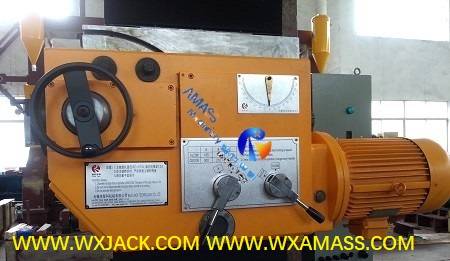

3) Высокомощная фрезерная головка мощностью 7,5 кВт на фрезерном станке со стальной конструкцией H-образной балки Wuxi JACK: ( Рис.2 )

Б. Классификация на традиционном релейном управлении серии DX и фрезерном станке с ЧПУ для торцевых торцов двутавровой балки:

Фрезерный станок для торцевой поверхности двутавровой балки серии DX могут быть классифицированы на основе двух различных стандартов:

1. Отделение фрезерного станка для фланцев стальной конструкции двутавровой балки на базе макс.Вертикальный ход:

• Значение: Макс.Вертикальный торцевой ход фрезерная головка является основным параметром в любом комплекте фрезерного станка для стальных конструкций, который определяет первые 2 цифры в модели оборудования;

• На основании этого фрезерный станок для торцевой поверхности двутавровой балки стальной конструкции можно сгруппировать в три филиала:

1) Небольшой легкий фрезерный станок для фланцев стальной конструкции двутавровой балки:

а) Модели машин охватывать диапазон DX08xx ~ DX10xx;

б) Соответствующий макс.вертикальный ход фрезерования торцевой поверхности составляет от 800 мм к 1000 мм;

2) Средняя нагрузка Фрезерный станок для торцевой поверхности двутавровой балки обычного размера со стальной конструкцией:

а) Модели машин охватывать сферу DX12xx ~DX25xx, соответствующий макс.ход фрезерования вертикального торца составляет от 1200 мм к 2500 мм;

б) Широкое применение: Эта серия занимает самый большой объем продаж в семействе торцевых фрезерных станков для стальных конструкций;

3) Фрезерный станок торцевой поверхности двутавровой балки специального размера для тяжелых условий эксплуатации:

а) Модели Фрезерный станок для фланцев стальной конструкции охватывает сферу применения DX25xx ~DX60xx, соответствовало макс.ход фрезерования вертикальной торцевой поверхности 2500 мм к 6000 мм;

б) Типичные модели: от DX30xx до DX60xx., которые являются важными и высокотехнологичными крупногабаритными фрезерными станками для торцевых торцов двутавровых балок со стальными конструкциями;

в) Часто выбираемые модели являются DX4080, DX5080, DX6080, и т. д.;

2. Разделение торцевых фрезерных станков для стальных конструкций двутавровой балки в зависимости от стиля управления:

1) «Обычный» электрический станок с реле переменного тока для управления стальной конструкцией торцевой балки двутавровой балки:

а) Значение: Это отправная точка группы продуктов для фрезерного станка для торцевых торцов двутавровых балок со стальной конструкцией, которая чаще всего используется в практическом применении;

б) Способ управления процессом фрезерования торцевой поверхности на обычном фрезерном станке для фланцев стальной конструкции:

я. Движение фрезерной головки осуществляется двигателем переменного тока;

ii. Соответствующая рабочая скорость контролируется с помощью инвертора переменного тока;

iii. Скорость фрезерования торцевой поверхности модулируется и отображается на цифровом индикаторе на пульте управления фрезерного станка для фланцев стальной конструкции двутавровой балки.Показано, как показано ниже

Панель управления обычного фрезерного станка для торцевых поверхностей элементов конструкции Wuxi JACK: ( Рис.3 )

в) Применимые детали обычного фрезерного станка для торцевой поверхности стальной конструкции двутавровой балки:

я. Эта серия подходит для работы над 'обычные 90° угол угол форма сечения » Заготовки: H-балка/T-балка/поперечная балка/BOX-балка.Такой как:

ii. Типичные детали, применимые для обычного фрезерного станка для торцевой поверхности двутавровой балки со стальной конструкцией: ( Рис.4 )

2) Фрезерный станок для торцевой поверхности стальной конструкции с ЧПУ :

а) Контроль: Операция торцевой обработки контролируется контроллером ЧПУ;

б) Движение фрезерной головки приводится в движение серводвигателями осей X и Y;

в) Торцевая рабочая скорость управляется контроллером ЧПУ и отображается на экране монитора ЧПУ;

г) Панель управления Фрезерный станок с ЧПУ для торцевых торцевых балок двутавровой балки намного проще и интуитивно понятен:

Станция ЧПУ и кнопки управления на фрезерном станке с ЧПУ Wuxi JACK CNC-DX1520: ( Рис.5 )

д) Применимые детали фрезерного станка с ЧПУ для торцевых торцов двутавровой балки:

я. Эта серия обладает сильными и мощными возможностями для выполнения операций по торцевой облицовке на всех типах. особенный Рабочие части формы поперечного сечения, в том числе круглые/специальной формы/ особенный угол, показанный ниже:

ii. Типичные примеры заготовок на фрезерном станке для торцевых поверхностей стальных конструкций с ЧПУ: ( Рис.6 )

3) Фрезерно-облицовочный центр с основным оборудованием фрезерного станка с ЧПУ для торцов двутавровой балки:

а) Состоит из вспомогательных механизмов, в частности, поворотного стола специальной конструкции и основания для зажима заготовки.

б) Несколько комплектов фрезерных станков для торцевых поверхностей стальных конструкций с ЧПУ могут быть объединены в фрезерно-облицовочный центр, изготовленный по индивидуальному заказу, что отвечает высоким требованиям клиентов.

C. Охватываемый продукт в обычных фрезерных станках серии DX и торцевых фрезерных станках с ЧПУ:

1. Обычный фрезерный станок для фланцев стальной конструкции с реле переменного тока управления H-образной балкой:

1) Маленькие легкие модели DX08xx/DX10xx;

2) Средние модели DX12xx/DX15xx/DX20xx/DX30xx;

3) Крупногабаритный фрезерный станок для торцевой поверхности двутавровой балки DX4080/ DX5080/ DX6080;

2. Фрезерный станок для торцевой поверхности стальной конструкции с ЧПУ:

От CNC-DX10xx до CNC-DX35xx;

3. Технические характеристики торцевого фрезерного станка для стальной конструкции двутавровой балки:

Глубокое изучение и обсуждение:

1) Единицы/функции фрезерного станка для торцевой поверхности стальной конструкции;

2) Механическая основная рама: Вертикальная колонна и горизонтальное основание;

3) Гидравлический привод кронштейна заготовки, стандартный и специальный дизайн;

4) Контроллер ЧПУ и его работа на фрезерном станке с ЧПУ для торцов двутавровой балки;

5) Эксклюзивная фрезерная головка Wuxi JACK: Различные мощности и мощные функции для фрезерного станка для фланцев стальной конструкции двутавровой балки;

6) Темы О проектировании / технологии процесса / Монтаж и ввод в эксплуатацию / Советы по эксплуатации / Техника торцевого фрезерования / Сильные стороны Wuxi JACK на фрезерном станке для торцевой поверхности двутавровой балки стальной конструкции.

Преимущества D. Wuxi JACK на обычном фрезерном станке с двутавровой балкой с ЧПУ:

1. Фрезерный станок для торцевой поверхности двутавровой балки серии DX является превосходным продуктом компании Wuxi JACK.и одно из самых продаваемых устройств на материковом и зарубежном рынке Китая;

2. Wuxi JACK-ведущая компания по поставке высококачественных фрезерных станков для торцевых поверхностей стальных конструкций различных моделей и спецификаций для клиентов с учетом техники/производительности/качества/сервиса/экономической эффективности;

3. Экономические примеры использования традиционного фрезерного станка для торцевых поверхностей стальных конструкций с ЧПУ:

1) Все штатные модели в практическом применении, включая DX15xx (DX1520/ DX1530/ DX1540) Фрезерный станок для торцов двутавровой балки, для традиционного использования в стальных конструкциях;

2) Сильные возможности и богатый опыт проектирования и производства специальные характеристики, особенно большие модели: DX4080/ DX6080 специальный Крупногабаритный фрезерный станок для торцевой поверхности двутавровой балки со стальной конструкцией, самая большая модель на сегодняшний день на рынке;

3) Фрезерный станок с ЧПУ для торцевых торцов двутавровой балки, успешно доставив клиентам к 2022 году более 80 комплектов моделей ЧПУ-DX1215 к ЧПУ-DX3535;

4. Фрезерование стальных конструкций и центр, состоящий из фрезерного станка с торцевой поверхностью двутавровой балки с ЧПУ:

Он состоит из:

1) 2 комплекта фрезерного станка для торцевой поверхности стальной конструкции с ЧПУ CNC-DX1540;

2) 5 комплектов столов позиционирования и зажима заготовок с гидроприводом;

3) Функции, выполняемые заказчиком. Угол наклона встроенного стола машины составляет 0°~ 60°.
