1. Область применения сварочного позиционера головки и хвоста:
1) Это одно из основных направлений семейства продуктов Weld Positioner, помимо Серия HB, двухосный сварочный стол с одним движением, и Модели LBS с функцией подъема по трем осям Сварочный позиционер типа L;
2) Позиционер для сварки головки и хвоста — еще один часто используемый сварочный поворотный стол на объектах строительной техники и инженерного оборудования. Он часто оказывается особенно полезным для сварки компонентов при изготовлении узлов сборки, таких как стрела, рама экскаватора и т. д. Как вы можете узнать из прилагаемые фотографии.
Заготовка (бункер экскаватора) головного и хвостового сварочного позиционера: (Рис.1)
2. Технические характеристики сварочного позиционера головки и хвоста:
1) Одна степень свободы:
В одном комплекте имеются двойные комплекты вращающегося рабочего стола. Позиционер для сварки головки и хвоста. Два сварочных поворотных стола на обоих концах имеют только одну степень свободы: бесконечное вращение от 0° до 360°;
2) Функция поворотного стола для сварки обоих концов:
а) Как и в предыдущем продукте сварочного позиционера крепежного типа, оба конца поворотного стола для сварки здесь уменьшены до двух частей вертикально установленных удерживающих кронштейнов;
б) Заготовка соединяется с обоими концами поворотного стола для сварки головки и хвоста: одна сторона соединяется с «головкой» заготовки (Головной приклад), а другая сторона с 'хвостом'(Хвостовой приклад), отсюда и произошло название продукта «Сварочный позиционер головки и хвоста»;
в) Итак, заготовка представляет собой перемычку с обоими концами сварочного поворотного стола.
3) Интегральная структура сварочного позиционера головки и хвоста:
а) Это сварочное позиционирующее оборудование имеет расщепляющуюся структуру;
б) В основании имеются направляющие для изменения положения обоих концов сварочного поворотного стола, так что заготовки различной длины в пределах его спецификации могут быть закреплены на обоих концах двойных колонн сварочного поворотного стола;
Подвижная хвостовая балка с напольными направляющими: (Рис.2)
3. Ввод в эксплуатацию сварочного позиционера головки и хвоста:
1) Надежная установка заготовки в оборудование для позиционирования головной и хвостовой части сварки:
а) Два поворотных стола для сварки на обоих концах оснащены патронами для установки заготовки;
Головная и хвостовая бабка: (Рис.3)
б) Установив заготовку между головной и хвостовой частью двух комплектов сварочного поворотного стола, оператор может выполнять сварочные операции на заготовке;
в) Заготовка находится в положении «лежа» в сварочном позиционере головки и хвоста или, точнее, «висит в воздухе в горизонтальном положении»;
г) Такая конструкция образует рабочую станцию открытой конструкции и небольшой высоты сварочного оборудования, что позволяет легко, безопасно и удобно выполнять операции ручной сварки;

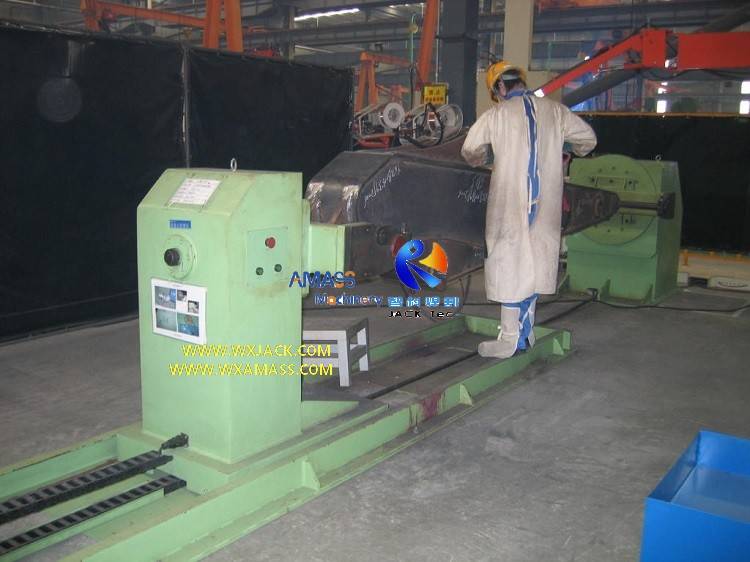

Эксплуатация сварочного позиционера головки и хвоста Wuxi JACK на площадке клиента: (Рис.4)
2) Управление и регулировка головного и хвостового сварочного позиционера:
а) Вращение заготовки осуществляется с помощью мотор-редуктора. Линейная скорость вращения может быть как постоянной, так и регулируемой, в зависимости от требований заказчика;
б) Одна сторона сварочного поворотного стола фиксированного типа, на которой установлен вышеупомянутый мотор-редуктор, служащий ведущей стороной задней бабки;
в) Противоположную сторону поворотного стола для сварки можно толкать или тянуть по направляющей вперед и назад, обеспечивая возможность изменения длины заготовки;
3) Управление сварочным позиционером головки и хвоста:
а) Благодаря единой оси управления движением (горизонтальное вращение детали) в сварочном оборудовании круговая и продольная сварка может выполняться вручную;
б) Также могут быть выполнены другие операции, такие как проверка, заземление, ремонтная сварка и т. д.;
в) Управление осуществляется с помощью кнопок, встроенных в поворотный стол сварочного аппарата;
Панель управления на сварочном позиционере головной и хвостовой части: (Рис.5)
4. Технические характеристики сварочного позиционера головки и хвоста:
Это оборудование для позиционирования головной и хвостовой части горизонтального типа изготавливается по индивидуальному заказу. Таким образом, его технические параметры различаются в зависимости от конкретного случая.
