1. Тема этого блога о сварочном аппарате для сварки двутавровых балок Wuxi JACK 3 в 1:
Справочная информация: 23–26 марта 2026 года между камбоджийским инженером-заказчиком и инженерами Wuxi JACK состоялась дискуссия по некоторым техническим вопросам, касающимся производства сварочной двутавровой балки с использованием двух комплектов недавно запущенной машины для сварки двутавровых балок Wuxi JACK модели ZHJ15 « Три в одном» на предприятии заказчика. Он представляет собой типичные вопросы о том, как эффективно использовать машину для эффективного производства высококачественной двутавровой балки, контролируя ниже 3 критических точек:
1) Выполните правильную установку и точную регулировку сварочного аппарата для двутавровых балок 3 в 1;
2) Используемая в процессе технология сварки , особенности выбора между «постоянным током» или «постоянным напряжением», настройка сварочного тока, напряжения, скорости;
3) Критерий оценки изготавливаемого двутавра и станка, задействованного для исправления;
Здесь давайте дадим краткий обзор и резюме этого четырехдневного общения, которое полезно для записи, как показано ниже:
2. Темы, рассмотренные на сварочном аппарате для металлических рам 3 в 1 Н-образной формы:
1) Бизнес-кейс по двум комплектам машин модели ZHJ15: как мы выигрываем заказы клиентов;
2) Проблемы, с которыми столкнулся заказчик в марте 2026 г. при производстве двутавровой балки;
3) Решения, предложенные инженерами Wuxi JACK по решению проблем: Управление точностью станка;
4) Прецизионная регулировка на станке, функциональных узлах;
5) Правильная эксплуатация сварочного аппарата двутавровых балок 3 в 1: выбор режима и параметры процесса сварки;
6) Краткий обзор эффективного использования машины для изготовления двутавровых балок «три в одном».
A. Экономическое обоснование использования 2 комплектов машин для сварки металлических рам H-образной формы 3 в 1:
1. Как мы выиграли заказ на сварочный аппарат для двутавровых балок «три в одном»?
1) Заказчик — крупнейшая и самая известная компания по производству стальных конструкций в Камбодже, штаб-квартира которой находится в столице Пномпене. Как указано в статье: Продолжение следует, от предложения до поставки машины для стыковой сварки стальных пластин , клиент впервые связался с Wuxi JACK в начале мая 2025 года по поводу приобретения одного комплекта машины для стыковой сварки стальных пластин MP20. В процессе общения клиент обнаружил, что Wuxi JACK — первая китайская компания, производящая высококачественный сварочный аппарат для двутавровых балок 3 в 1 с 2009 года , который они также планировали купить 2 комплекта в 2025 году;
2) Заказчик начал исследование рынка машины для изготовления двутавровых балок «три в одном» в 2024 году и, соответственно, обратился к многочисленным китайским компаниям-производителям. После проверки на месте они все еще не приняли решение о том, у какой компании им следует купить эту машину для изготовления двутавровых балок «три в одном», пока в июле 2025 года их команда снова не поехала в Китай для проверки машин Wuxi JACK;
3) Клиент обратился к нескольким клиентам Wuxi JACK в Китае:
а) Город Янчжоу у клиента подъемного крана, для машины для стыковой сварки стальных пластин модели MP23 : ( Рис.1 )
б) 2 города в провинции Чжэцзян для сварочного аппарата для металлических рам 3 в 1 H-образной формы соответственно: ( Рис.2 )
4) Комментарии клиентов о машинах Wuxi JACK:
После проверки на месте клиент получил глубокое впечатление от продукции Wuxi JACK. Как рассказали инженеру Wuxi JACK, по сравнению с машинами другой компании, машины Wuxi JACK выглядят гораздо более прочными и долговечными.;
2. Коммерческая сделка по вертикальному сварочному аппарату для двутавровой балки 3 в 1:
Ниже приведены основные сроки создания 1 комплекта MP20 и двух комплектов ZHJ15:
1) Принятие решения: в конце июля 2025 года, после того как заказчик исследовал машины Wuxi JACK, они решили выбрать Wuxi JACK в качестве поставщика для запланированных закупок 3 комплектов машин, включая 1 комплект машины для стыковой сварки плоской балки MP20 и 2 комплекта машины для сварки двутавровых балок модели 3 в 1 ZHJ15 ;
2) График покупки 3-х машин:
Заказчик планировал купить всего 3 комплекта машин в 2 этапа:

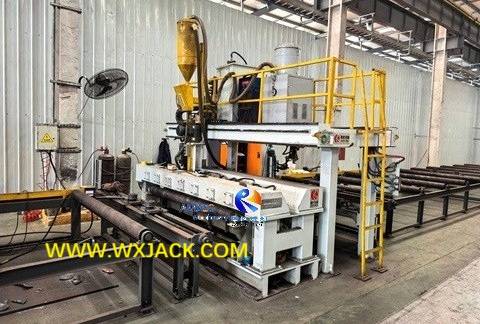

a) Первая машина для стыковой сварки пластин MP20. Ожидалось, что машина будет доставлена из Wuxi JACK в ноябре 2025 года с морской транспортировкой из Шанхая;
б) Далее следует 2 комплекта сварочных аппаратов для сварки двутавровых балок ZHJ15 модели 3 в 1, заказчик планировал получить 2 аппарата к началу 2026 года;
3) Подписание контракта на сварочный аппарат для сварки двутавровых балок модели 3 в 1 ZHJ15:
а) В августе 2025 года окончательная цена была подтверждена между камбоджийским клиентом и Wuxi JACK, и вскоре в том же месяце был произведен авансовый платеж за MP20 ;
б) В октябре 2025 года, после того как клиент прошел заводскую приемку MP20 в Wuxi JACK и вернулся в Пномпень, был подписан контракт на 2 комплекта машины модели ZHJ15;
3. Заказ на поставку двух комплектов машины для изготовления двутавровых балок ZHJ15 «три в одном»:
1) В начале ноября 2025 года, после того как компания Wuxi JACK получила аванс, производство началось немедленно;
2) В конце декабря 2025 года производство и ввод в эксплуатацию были завершены, и компания Wuxi JACK уведомила об этом клиента;
3) В начале января 2026 года клиент в третий раз посетил Wuxi JACK , чтобы пройти приемочные испытания ZHJ15 перед отправкой;

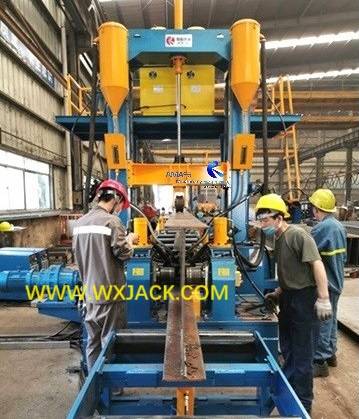

4) В конце января 2026 года 2 комплекта вертикальной сварочной машины двутавровой балки модели 3 в 1 ZHJ15 были отправлены из Шанхая в Сиануквиль;
5) В феврале 2026 года, когда люди праздновали Праздник Весны в Китае, 2 комплекта сварочных аппаратов для сварки двутавровых балок 3 в 1 были установлены в мастерской клиента в Пномпене.
B. Проблемы, с которыми столкнулся заказчик в марте 2026 г. при производстве двутавровой балки с помощью аппарата для сварки двутавровых балок «три в одном»:
Во-первых, давайте разберемся с возможностями этих двух комплектов машины ZHJ15:
1. Основные характеристики и конфигурация машины для изготовления двутавровых балок ZHJ15 «три в одном»:

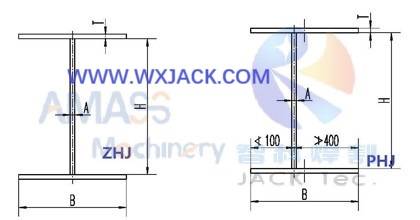

а) Машина способна производить сварку двутавровой балки размерами: ( рис.3 )
1) Толщина фланца T : 5 30 мм, Q345
2) Ширина фланца B : 145–750 мм.
3) Толщина полотна A : 4-20 мм.
4) Высота полотна В : 160–1500 мм.
5) Длина двутавровой балки L : 4 000- 15 000 мм.
б) Конфигурации сварочного аппарата двутавровой балки ZHJ15 модели 3 в 1:
1) Сборка двутавровой балки. Сварка. Общая скорость выпрямления: 350–1200 мм/мин.
2) Сварка SAW: SAW (дуговая сварка под флюсом, инверторный тип HUANYUAN MZ-1000)
3) Устройство подачи проволоки SAW: однодуговая сварка (диаметр 2,5–5,0 мм), например, для полотна толщиной 4 мм используется проволока диаметром 2,5 мм;
4) Сварка 2 CO MAG: один комплект сварочного аппарата MAG производства HUAYUAN можно заменить вручную для прерывистой сварки;
5) Сварка двутавровой балки: одна сторона — непрерывная сварка SAW, другая — прерывистая сварка MAG. Или измените источник сварки на непрерывную сварку SAW с обеих сторон;
6) Система управления ПЛК для прерывистой сварки CO 2 MAG;
7) Макс. Размер сварного шва за один проход: 10 мм
в) Мощные функции машины для изготовления двутавровых балок модели ZHJ15 «Три в одном»:
Как видно из вышеизложенного, это сварочный аппарат двутавровой балки 3 в 1 специального типа с более высокой конфигурацией. Его можно использовать как 3 типа различных машин с одним комплектом :
1) Помимо основной цели выпрямления сварки двутавровой балки 3 в 1,
2) Также работает в качестве машины для сборки двутавровых балок с 2 прерывистой сваркой в среде CO в среде защитного газа, управляемой ПЛК: ( Рис.4 )
3) Машина для правки фланцев двутавровой балки с возможностью правки фланцев толщиной до 40 мм;
2. Отзывы инженеров-заказчиков о двутавровой балке, изготовленной на сварочном аппарате для сварки металлических рам 3 в 1 Н-образной формы:
23 марта 2026 года инженер-заказчик связался с инженером Wuxi JACK по поводу отклонения изготовленной двутавровой балки вдоль продольного корпуса, что прямолинейность не соответствует их стандарту. Об этом можно судить по поперечному сечению двутавровой балки и ее продольному направлению:

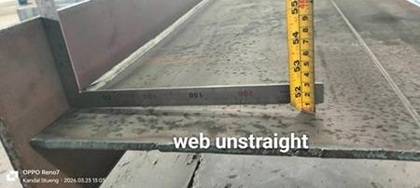

1) Поперечное сечение двутавровой балки: Стенка не прямая относительно полки, не под прямым углом 90°: ( Рис.5 )

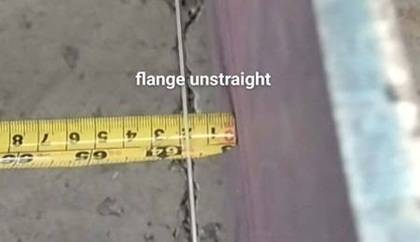

2) Продольный корпус двутавровой балки: Полка не прямая, на длине до 15 м имеется изгиб: ( Рис.6 )
Итак, вопросы, стоящие перед инженером по работе с клиентами и командой Wuxi JACK :
1) Допустимо ли отклонение?
2) Это временная проблема или постоянная?
3) Какова основная причина этого?
4) Как решить?
C. Решения, предложенные инженерами Wuxi JACK по производственному вопросу с использованием машины для изготовления двутавровых балок «три в одном»:
1. Подход к решению проблем при производстве двутавровых балок с помощью вертикальной сварочной машины для двутавровых балок 3 в 1:
Общение проводилось 4 дня подряд, с 23 по 26 марта 2026 года. Обе стороны имеют четкое представление о том, как найти первопричину и соответствующим образом решить проблему. Последовательно обе стороны изучили ниже 4 ключевых момента :
1) Управление точностью на сварочном аппарате «три в одном»;
2) Работа аппарата: Выбор технологии сварочного процесса и режимов;
3) Критерий оценки приемлемости двутавровой балки;
4) Острый инструмент для продольного отклонения двутавровой балки: машина для выпрямления горизонтального пресса двутавровой балки;
Давайте кратко рассмотрим основные темы, затронутые во время общения за эти 4 дня:
2. Управление точностью на машине для сварки металлических рам 3 в 1 Н-образной формы:
Главным фактором обеспечения эффективной работы сварочного аппарата двутавровых балок 3 в 1 является его правильная установка и точное управление. . Ниже приведены первые предложения, сделанные инженерами Wuxi JACK:
При отправке машины ее верхний портал находится в разобранном состоянии. После транспортировки и монтажа требуется точная регулировка верхнего портала:
1) Центральная линия: принять канавку верхнего прижимного ролика, расположенного вниз, в качестве идеальной центральной линии аппарата для сварки двутавровых балок «три в одном». Центры прижимных роликов с обеих сторон полки и стенки двутавровой балки должны быть точно отрегулированы (с использованием эксцентриковых роликов), чтобы гарантировать, что осевая линия прижимных роликов совпадает с осевой линией прижимного ролика, направленного вниз:

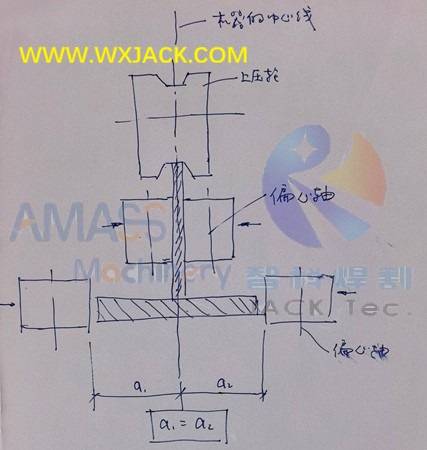

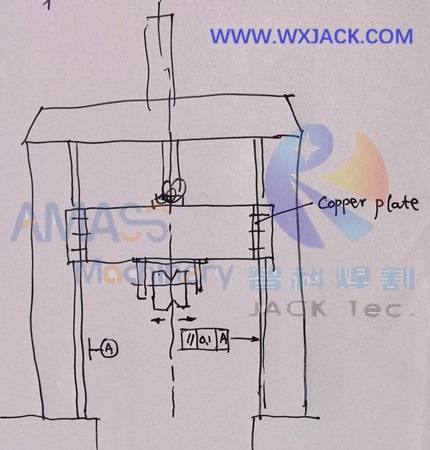

Рукописный эскиз принципа точной регулировки верхнего портала машины для изготовления двутавровых балок «три в одном»: ( рис.7 )
2) Эксцентриковые ролики: Валы прижимных роликов на полке двутавровой балки и стенке имеют эксцентриковый тип, который можно вращать для точной настройки. После регулировки затяните эти валы установочными винтами;

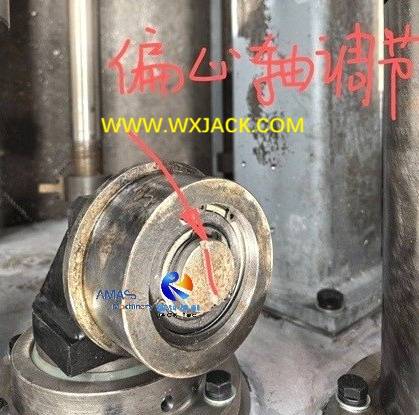

Крупный план эксцентрикового ролика машины для сварки двутавровых балок Wuxi JACK «Три в одном»: ( Рис.8 )
3) Линейная направляющая в верхнем портале машины для вертикальной сварки двутавровых балок 3 в 1 :
а) Кроме того, что касается зазора линейной направляющей на верхнем портале, во время установки на машину обязательно измерьте и убедитесь, что зазор линейной направляющей соответствует; То есть , линейные направляющие с обеих сторон верхнего портала должны быть параллельны;
б) Верхний портальный зажимной механизм имеет медную пластину для регулировки зазора, а центр верхнего прижимного ролика также можно точно регулировать влево и вправо с помощью регулировки зазора, как показано на схеме ниже:
в) Иллюстрация регулировки параллельности линейных направляющих на верхнем портале машины для сварки Н-образных металлических рам 3 в 1: ( Рис.9 )
D. Регулировка точности функциональных узлов машины для сварки двутавровых балок 3 в 1:
1. С точки зрения клиента, две основные задачи обеспечения надлежащего производства двутавровой балки:
1) Регулировка функциональных блоков, исходя из характеристик двутавровой балки;
2) Настройка параметров технологии сварки , в том числе персонализированная под характеристики двутавровой балки;
Давайте теперь кратко обсудим:
2. Регулировка функциональных блоков аппарата для сварки двутавровых балок «три в одном»:
1) 2 выпрямляющих ролика в верхнем положении в сварочном аппарате для сварки двутавровых балок 3 в 1:
а) Инженер-заказчик подтвердил, что «оба ролика не имеют равновесной скорости и отличаются»;
б) инженер Wuxi JACK сообщил, что «эти два выпрямляющих ролика можно регулировать для независимого подъема или опускания, управляемых двумя наборами гидравлических клапанов на разных скоростях»;
в) Однако, чтобы гарантировать, что окончательное положение выпрямления одинаковое, они могут добиться эффективного выпрямления;

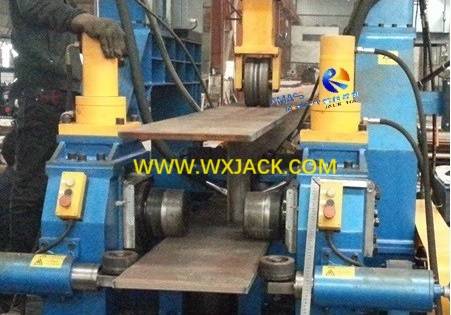

г) Вид спереди на 2 прочных правильных ролика сварочного аппарата для двутавровых балок Wuxi JACK 3 в 1: ( Рис.10 )
2) Выпрямление фланца двутавровой балки с помощью сварочного аппарата для металлических рам 3 в 1 H :
а) Принцип работы: Давление вниз роликов для выпрямления полки двутавровой балки регулируется в соответствии с фактическим эффектом выпрямления, при этом каждая сторона регулируется индивидуально до тех пор, пока полка и стенка не станут перпендикулярны;

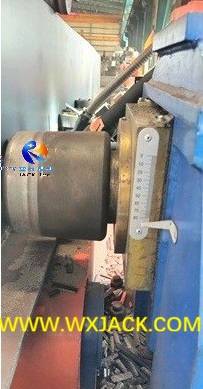

б) Линейка на выходе машины является только справочной. Для производства партии двутавровых балок с той же спецификацией, как только выпрямляющие ролики будут отрегулированы в правильное положение, их не нужно будет снова перемещать на машине для изготовления двутавровых балок «три в одном»;
в) Серийное производство: после выпрямления одной детали двутавровой балки ролики для правки полки поднимать не нужно; можно напрямую выпрямить следующую двутавровую балку:
г) От инженера-заказчика: Правильный ролик, его линейка хода и изготовленная двутавровая балка от сварочного аппарата двутавровой балки «три в одном» ZHJ15 : ( Рис.11 )
3. Точная настройка точности машины для вертикальной сварки двутавровых балок 3 в 1 перед официальным запуском:
Ниже было предложено инженером Wuxi JACK инженеру заказчика в течение этих 4 дней общения:
1) Для начала нужно настроить саму машину. В этом методе , в качестве фланца и стенки используются 2 куска двух пластин толщиной 8 мм, шириной 200 мм и длиной примерно 3 метра;
2) Способ регулировки: без включения сварочного источника питания, после сварки механизма подачи проволоки одновременно зажмите фланец и перегородку, затем прижмите фланец и перегородку вниз с помощью прижимного ролика, направленного вниз;
3) Проверьте симметрию и перпендикулярность зажатой полки и стенки, отрегулируйте точность машины для изготовления двутавровых балок «три в одном», а затем приступайте к сварке:
4) Заказчик выполнил точную настройку машины для сварки двутавровых балок модели ZHJ15 «Три в одном»: ( Рис.12 ).
E. Выбор режима и параметры процесса сварки с помощью вертикального сварочного аппарата двутавровой балки 3 в 1:
После точной настройки « аппаратных » механических функциональных блоков вертикально-сварочного аппарата с двутавровой балкой 3 в 1 обе стороны проверили « программные » параметры работы сварки и скорости:
1. Настройка параметров сварки с помощью аппарата для сварки металлических рам 3 в 1 Н-образной формы:
1) Будь то «постоянное напряжение» или «постоянный ток» в вертикальном сварочном аппарате с двутавровой балкой 3 в 1?
а) При сварке SAW или GMAW настройки различаются , что влияет на качество сварки;
б) Эти 2 комплекта сварочного аппарата для двутавровых балок модели 3 в 1 ZHJ15 могут выполнять как непрерывную сварку SAW, так и прерывистую GMAW. В случае непрерывной сварки SAW источник питания для сварки SAW должен быть установлен на « Постоянный ток »:

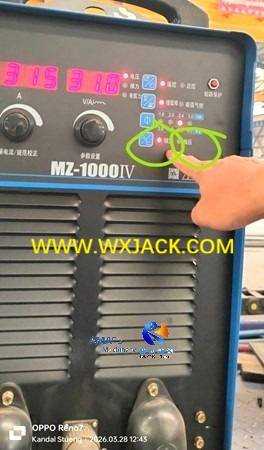

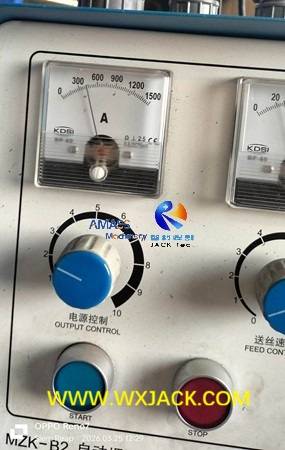

в) Настройте правильный режим сварки с источником питания: ( рис.13 )
2) Сварочный ток и напряжение с помощью сварочного аппарата для металлических рам 3 в 1 Н:
Ниже приведены несколько сценариев изготовления двутавровой балки различных характеристик:
а) Сначала клиент изготовил двутавровую балку с толщиной полки 10 мм и толщиной стенки 8 мм. Выставили сварочный ток 450А, напряжение 30В:

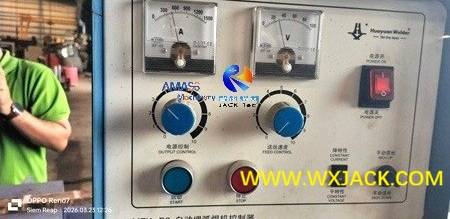

Настройте сварочный ток и напряжение с помощью пульта управления источником сварочного тока SAW: ( Рис.14 )
б) Сварка Т-образной балкой по сравнению со сваркой Н-лучью: Сварочный ток также различается при сварке Т-образной балки в качестве 1- го этапа и сварке Н-образной балки в качестве 2 -го этапа: немного меньший ток для сварки Т-образной балкой и более высокий ток для последующей сварки двутавровой балкой. Это важный совет по работе на сварочном аппарате для сварки металлических рам 3 в 1 H-образной формы;
в) При изготовлении двутавровой балки меньшего размера с фланцем шириной 5 мм и толщиной 6 мм сварочный ток должен быть установлен на 360 А :
Снова настройте сварочный ток и напряжение с помощью пульта управления источника питания для сварки SAW : ( Рис.15 ).
2. Рабочая скорость, установленная для аппарата для сварки двутавровых балок «три в одном»:
Помимо сварочного тока и напряжения, наиболее важным параметром является рабочая скорость сварочной правки цельного узла, которая варьируется в пределах 100-1000 мм/мин. Оно определяется этапом сварки узкого места:
1) Случай первый: при изготовлении двутавровой балки с толщиной полки 10 мм и толщиной стенки 8 мм скорость сварки была установлена заказчиком на 570 мм/мин. :

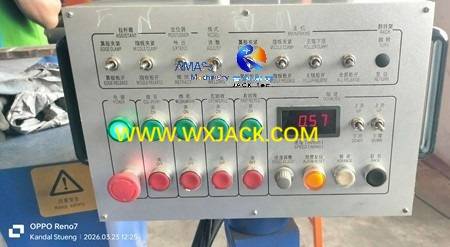

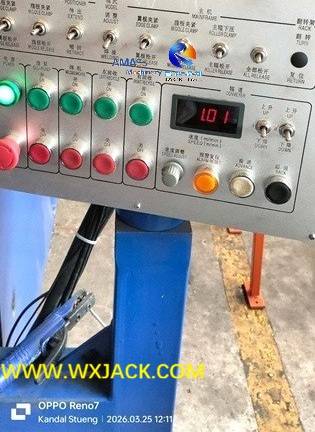

Отображение рабочей скорости на панели управления аппарата для сварки двутавровых балок «три в одном»: ( Рис.16 )
2) Случай второй: машина для изготовления двутавровых балок «три в одном»:
При изготовлении двутавровой балки меньшего размера с фланцем шириной 5 мм и толщиной 6 мм первоначально заказчик установил рабочую скорость 1100 мм/мин. :

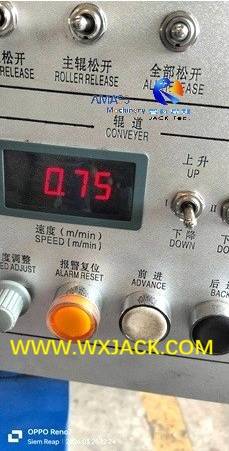

а) Отображение рабочей скорости на панели управления машины для изготовления двутавровых балок «три в одном»: ( Рис.17 )
б) Инженеры Wuxi JACK возразили, что эта скорость слишком высока. Они рекомендовали, чтобы скорость первой Т-сварки составляла около 750 мм/мин. , и вторая сварка H может выполняться со скоростью 680 мм/мин. :
в) Инженер заказчика соответствующим образом отрегулирует рабочую скорость: ( Рис.18 )
F. Критерий оценки пригодности двутавровой балки от сварочного аппарата двутавровой балки 3 в 1:
В ходе четырехдневной командной дискуссии с 23 по 26 марта 2026 г. После стольких обсуждений, описанных выше, которые неизбежны для каждого клиента на начальном этапе работы над сварочным аппаратом для сварки двутавровых балок 3 в 1, давайте обсудим было затронуто множество тем. Здесь мы лишь остановимся на некоторых из них. одну важную тему: имеют ли клиент и производитель одинаковые стандарты оценки изготовленной двутавровой балки? Это не клиент имеет строгие стандарты, а производитель — свободные стандарты , , а вместо этого , мы должны анализировать и выносить объективные суждения. В качестве примера возьмем дискуссию 26 марта 2026 года:
1. Пример использования машины для вертикальной сварки двутавровых балок 3 в 1:
1) Изготовленная клиентом двутавровая балка с размерами: перемычка 5 мм ( толщина ) * 294 мм ( высота ) * 7780 мм ( длина ), полка 8 мм ( толщина ) x 185 ( ширина ) *7780 ( длина )
2) После измерения общая продольная кривизна вдоль двутавровой балки длиной 8 м составила 20 мм, что, по мнению заказчика, является неприемлемым:

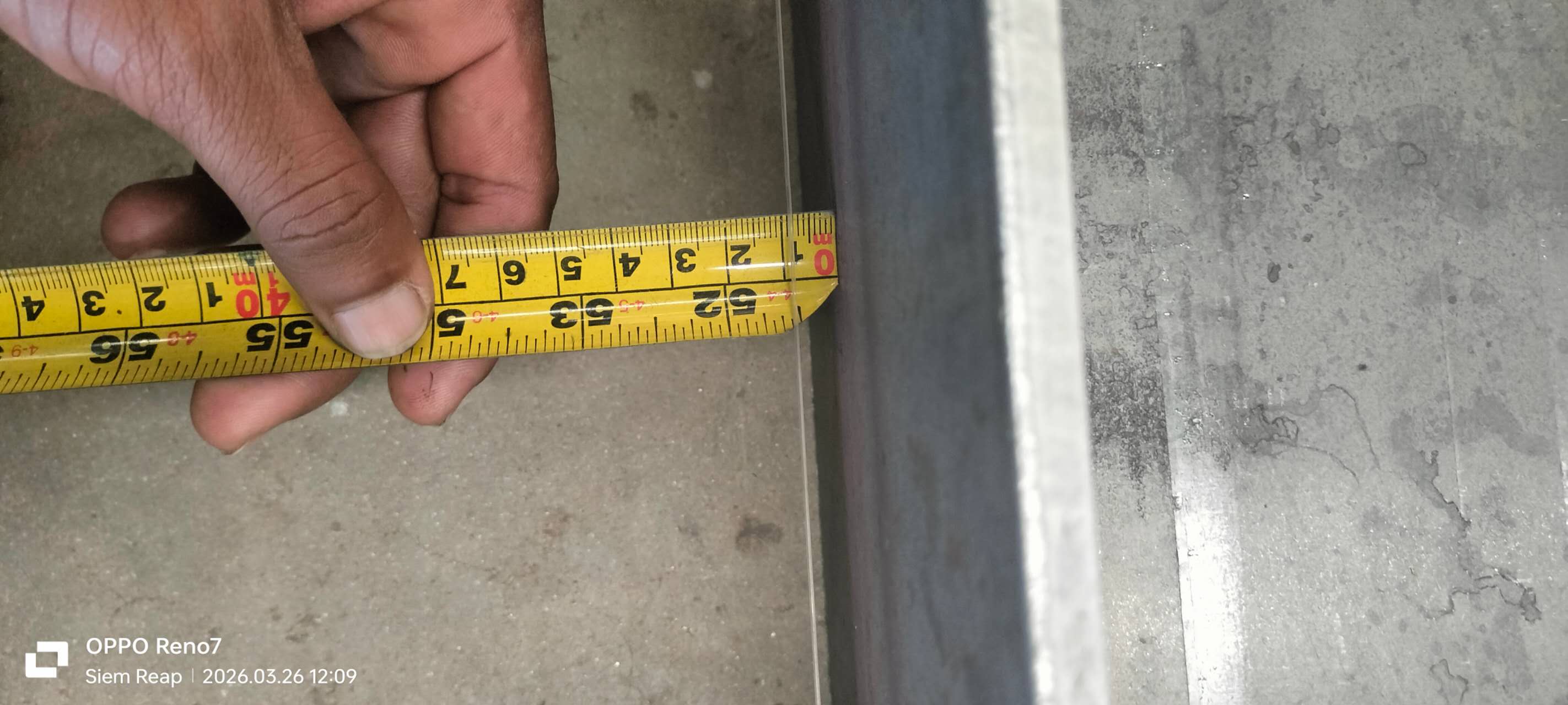

3) Заказчик измеряет продольную кривую двутавровой балки после сварки: ( Рис.19 )
4) Предложение инженера Wuxi JACK по сварочному аппарату «три в одном»:
а) Явление: пластины небольшой толщины демонстрируют значительную сварочную деформацию после сварки. Даже при использовании портального сварочного аппарата специального назначения на сварной двутавровой балке может возникнуть деформация продольного изгиба. Сварочную деформацию можно контролировать и уменьшать только с помощью сварочных процессов и производственных процедур. Это неотъемлемое явление в процессе производства двутавровых балок, и мы (заказчик и производитель вместе) работаем вместе, чтобы максимально снизить тепловложение при сварке, и находим идеальные рабочие параметры с помощью аппарата для сварки двутавровых балок «три в одном»;
б) Вывод и предложение: Данная заготовка двутавровой балки имеет сравнительно небольшое сечение и большую длину, приближающуюся к 8 метрам. Сварочную деформацию 20 мм следует считать достаточно хорошей . Также существует сварочная деформация, связанная с продольным изгибом, которую можно исправить с помощью термообработки, как показано на схеме ниже:

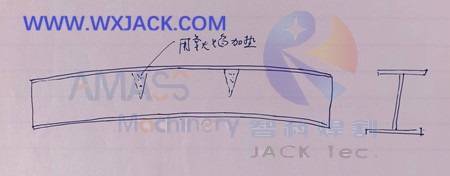

в) Написание от руки эскиза коррекции деформации балки H после сварки: ( Рис.20 )
г) Нагрейте этот треугольник, совсем немного, а затем проверьте его, когда он остынет;

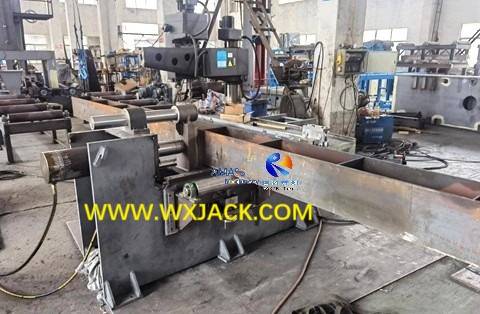

2. Машина для выпрямления горизонтального пресса двутавровой балки BOX:
1) Задача для решения: для двутавровых балок одинаковой длины балки с меньшим поперечным сечением имеют более заметную деформацию после сварки, чем балки с большим поперечным сечением, а их собственная жесткость также ниже;
2) Функция: Машина для правки горизонтального пресса BOX H Beam серии HJ компании Wuxi JACK представляет собой специальное оборудование для исправления такой продольной кривизны вдоль длинных заготовок стальной конструкции, обычно BOX Beam, H Beam, стального профиля... Это рекомендуемый продукт Wuxi JACK. Модель отличается в зависимости от макс. выходное усилие выпрямления от минимум 20 тонн ( HJ20 ) до 300 тонн ( HJ300 ):
3) Ввод в эксплуатацию горизонтального пресс-правильного станка с двутавровой балкой Wuxi JACK HJ20 для клиента из Беларуси в 2024 году: ( Рис.21 )
G. Краткое описание эффективного использования машины для изготовления двутавровых балок «три в одном»:
1. Приведенная выше запись является лишь примером взаимодействия между клиентом и производителем (Wuxi JACK) на начальном этапе ввода машины в эксплуатацию в мастерской клиента. В этом отношении бизнес не завершается в момент доставки машины клиенту, а переходит к следующему этапу реальных испытаний;
2. Факторы, влияющие на длительную эксплуатацию машины для изготовления двутавровых балок «три в одном» на высоких стандартах:
Как и любая другая техника, на нее влияет множество факторов:
1) Качество и производительность самого аппарата для сварки двутавровых балок 3 в 1: это важнее всего. И в этом отношении у нас есть много информации о технических сильных сторонах наших машин;
2) Технология сварки: она также имеет жизненно важное значение и варьируется от клиента к клиенту в зависимости от различных производимых двутавровых балок и применяемых стандартов. Это требует длительного глубокого изучения и накопления;
3) Навыки оператора: для управления каждым комплектом сварочного аппарата для металлических рам 3 в 1 H-образной формы требуется оператор-ветеран, обладающий достаточными навыками работы с автоматическим аппаратом/технологией сварки...
4) Командная работа: И на начальном этапе эксплуатации машины, как это произошло в марте 2026 года в Камбодже, усердный инженер, который много времени работает на объекте и общается с производителем (Wuxi JACK), чтобы получить отзывы о ходе использования машины, также играет ключевую роль в удовлетворении использования нашего сварочного аппарата для двутавровых балок «три в одном»;
5) Накопление и постоянное совершенствование. Наконец, каждый раз «решение проблем» должно фиксироваться как опыт в виде сформулированных рабочих инструкций, чтобы помочь клиентам создать более сильную команду и получить больше прибыли от эксплуатации нашего вертикального сварочного аппарата для двутавровых балок 3 в 1.
