А. Использование серии HB Сварная линия H Beam Production Line:

1 Функция и готовые заготовки:

Эта группа машины предназначена для получения сварного H Beam (I Beam)/ T Beam со спецификациями: (Рис.1)

1) Веб -высота H: 150 мм ~ 1500/1800/2000 мм;

2) Интернет Толщина A: 6 мм ~ 32 мм;

3) Ширина фланца B: 200 мм ~ 800 мм;

4) Толщина фланца T: 6 мм ~ 40 мм;

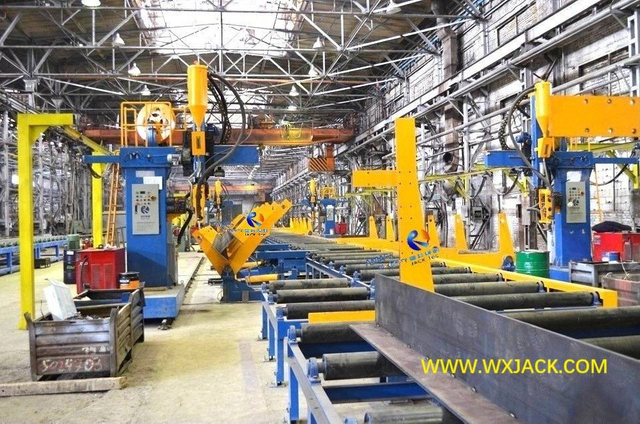

Сварная H Луч, произведенный из Wuxi Jack Swised H Beam Production Line: (Рис.2)

2 Модели сварной линии производства луча H:

Находится на основе макс. ВЕБ -ВЕЛИКА ПРОИЗВОДИТЕЛЬНОЙ HEAM:

1) HB1500: Максимум H Beam Web Height составляет 1500 мм;

2) HB1800: Максимум H Beam Web Height составляет 1800 мм;

3) HB2000: Максимум H Beam Web Height составляет 2000 мм;

4) Общие спецификации изготовленного H луча: (Рис.3)

3 Широкое приложение: Сварка HB Series Helding H Beam Line С системой сварки пилы является наиболее обширной использованной машиной в отрасли стальной конструкции. Это необходимый комплекс машины, который применяется на всех объектах на строительство стальной конструкции:

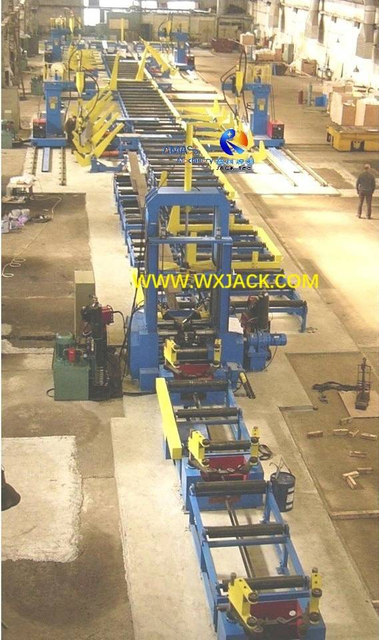

Вуси Джек HB1500 Сварная HEAM Production Line работает на сайте клиента: (Рис.4)

B. Основные шаги и связанное оборудование в серии HB Сварная HEAM Production Line:

Технология процесса для производства сварного H Beam: (Рис.5)

1 Шаг первый: Пластинчатая резка:

С CNC-CG4000 Машина для резки стриптизметральной плиты:

1) Задача: Этот шаг предназначен для разрезания углеродистой стальной пластины на полосатые пластины, которые будут использоваться в качестве фланцев и веб -сайта, на последующих этапах сварки HEAM HEAM и сварки и выпрямления стежков и выпрямления:

2) Wuxi Jack Cnc Clip Plate Machine и отрежьте полосовые пластины: (Рис.6)

2 Шаг второй: H Луч подходит и затягивает сварку с сварной машиной HEAM HEAM:

1) Задача: Этот шаг является первой важнейшей рабочей станцией на линии производства сварной H Beam:

2) T BEAM Узел: Сначала один кусок фланца и один кусок веб -сайта собраны в T -луча и укрепляются с помощью CO₂ сварка привлечена одновременно;

3) H Луч в сборе: Затем Т -луча перевернута на 180 °. 2^н.д. кусок фланца загружен в H ЛучПолем И Т -луча собирается и привязана к H Beam:

4) Вуси Джек Z20 Машина сборочной машины модели H Работает на стальной структуре. (Рис.7)

3 Шаг третий: H Луч пила (Погруженная дуговая сварка) с сварной сварной сварной машиной H:

1) Задача: Это центральная рабочая зона производственной линии сварной H Beam. Собранная H Луч будет выполняться с сваркой на филе 45 °;

2) Частота сварки: В одном куске H Луча есть 4 прохода сварки. Следовательно, есть 2 варианта Сварка Для выбора клиента:

а) Автоматическая линия: 4 комплекта Вуси Джек LHC модель Структура Структура колоночной сварки H, пробегая в экспорте в Восточную Европу Полностью автоматическая производственная линия H Beam: (Рис.8)

б) Полуавтоматическая линия: 1 набор Вуси Джек LHA или LHT модель Гантри рамка H Beam Сварочная машина: (Рис.9)

4 Шаг четвертый: H лучевой фланцы выпрямление С машиной для выпрямления луча H сварной H:

1) Зачем нуждаться: Фланец H луча имеет деформацию изгиба вверх после сварки пилы из -за теплового входа. H Луч для сглаживания такой деформации:

2) Рабочая теория Индикация на машине выпрямляющего луча: (Рис.10)

3) Основные типы машины для выпрямления луча wuxi h:

На основе: Прочность на растяжение/ толщина/ деформация положения HEAM -фланца H, есть 3 основные виды:

(1) Выпрямление силового моторного привода, при световом до средней службе H Луч H Луча;

(2) Выпрямление силы hИдравлический масляный цилиндр привод, для тяжелой HEAM H;

(3) Продольное отклонение H Луч:

(1) Вуси Джек Motor Drive Hyj800 H Луч Q235 углеродистая сталь до Толщина 40 мм: (Рис.11)

(2) Вуси Джек YTJ80 Гидравлический H Луч Q345 углеродистая сталь до Толщина 80 мм: (Рис.12)

(3) Вуси Джек HJ300 продольный H Лучанный аппарат для выпрямления для выпрямления стальной конструкции заготовки вдоль горизонтального корпуса: (Рис.13)

5 Шаг пятый: H Луч С HEAM FEACH FACE MACHINE:

1) Задача: Этот шаг - рабочая станция EOL (конец линии) сварной линии производства HEAM. Он полирует конечные грани изготовленного HEAM/ T BEAM, удаляя заусенс и грязь, делая конечные грани заготовки блестящими и чистыми:

2) Вуси Джек DX1520 H лучевой фрезерный фрезерный машин работает на стальной конструкционной установке: (Рис.14)

6 Передача материала: Проверка рабочих частей WIP (работа в процессе) среди всех вышеперечисленных рабочих станций сварной линии HEAM Production HEAM реализуется с помощью сварного HEAM -машины HEAM.
