А. Функция, использование и применение машины для сборочного пучка TIH:
1 Функция:
1) Z Series TIH BEAM Узел и сварка собирает 2 части длинных полосатых пластин в структуру T Луч;
2) Затем с 3rd. кусок длинной узкой пластины, в готовую структуру H Луч или Я луч;
3) И одновременно выполнять2 Сварка стежка на собранной заготовке, чтобы укрепить ее, обеспечивая готовые заготовки H Луч или Я луч:

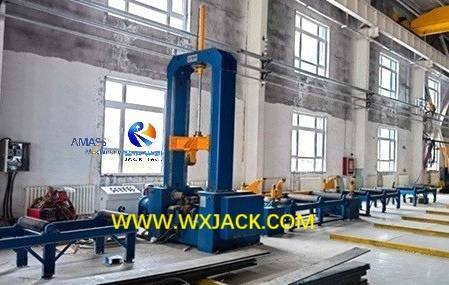

а) Куча длинных узких тарелок Наряду с Вуси Джеком Z15 Модельная машина, в качестве сырья для сборки TEAM и H BEAM: (Рис.1)

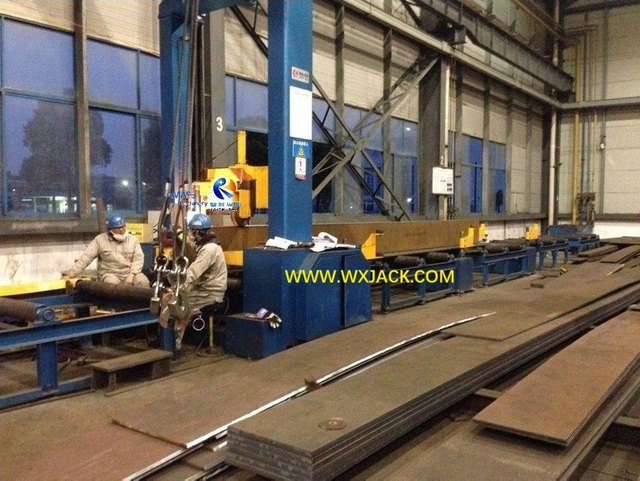

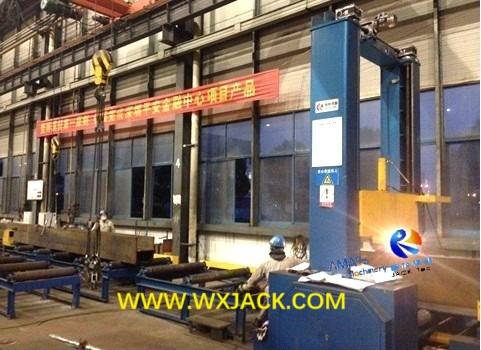

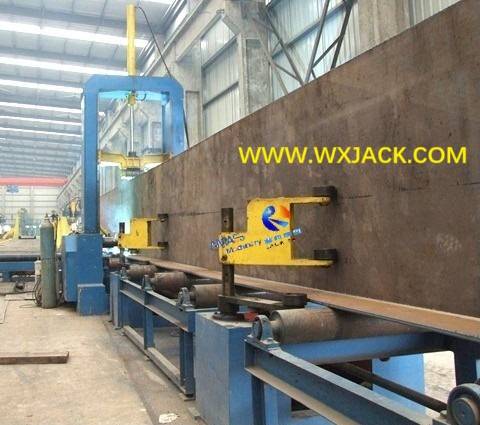

б) Сборка и со2 Сварка Большой Тер В Вуси Джек Z30 Модельная машина: (Рис.2)
2 Использование и применение сборочной машины и сварки TIH:
1) Соответственно, эта серия машины размещена на стартовой станции IH Beam Production Line, справа после машины с резки с ЧПУ, создает собранной H Beam, для следующего шага H Beam Saw Weling Machine:

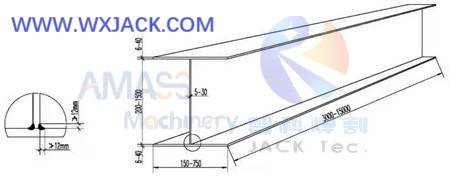

2) Дизайн структуры изготовленного IH Beam: (Рис.3)

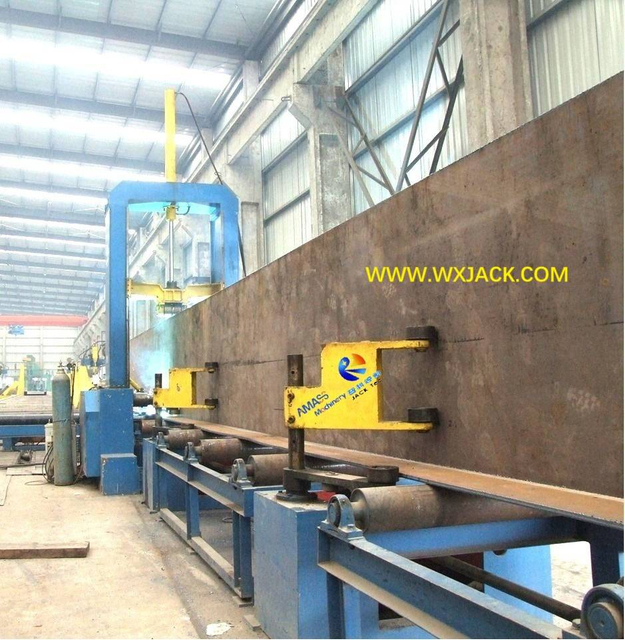

3) Рабочий сайт Вуси Джек Z18 Модельная машина: Настройка собранного H Beam: (Рис.4)

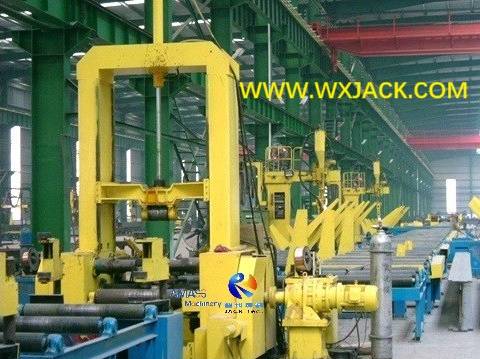

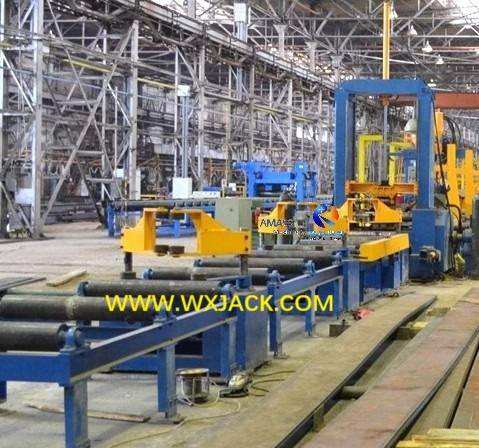

4) Вуси Джек Z15 модельная автоматическая машина, в Автоматическая линия На H Beam Production: (Рис.5)
B. Технология процесса сборки луча TIH и сварки с привлечением:
1 TIH BEAM Узел:
Это достигнуто с ниже 2 шагаs в машине:
1) Позиционирование и зажим, С помощью гидравлического манипулятора, или названного ящика для вытягивания стержня, которые развернуты вдоль таблиц входных роликов:
2 пары желтого цвета стержня, с обеих сторон Wuxi Jack Z15 Автоматическая машина модели: (Рис.6)
2) Точное подгорев и выравнивание: Это основная единица машины. В одном наборе машины существует восемь эксцентричных роликов, для реализации на веб-самообладании на вершине и четыре части эксцентричных роликов для выполнения самооплаты фланца на дне:

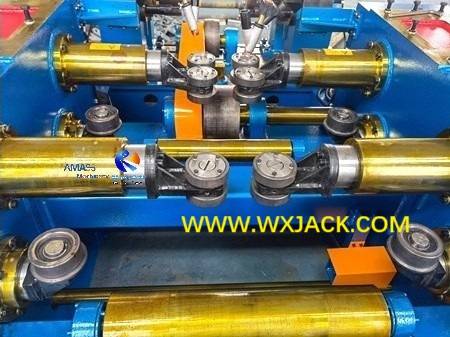

Симметрично собрано точное подготовительное и выравнивание эксцентричных роликов, Wuxi Jack Z Series автомат: (Рис.7)
2 Сопутствующий2 Сварка с помощью пучка в сборе TIH:
1) Это выполнено с 2 наборами Gmaw Co2 Сварка питания, на пути автоматической сварки:

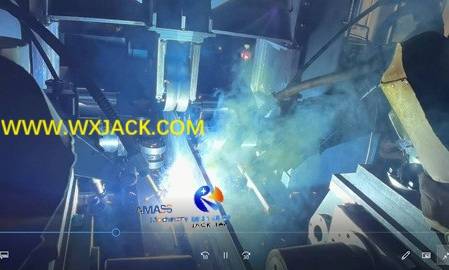

2) Тест на co2 сварка на собранном T Beam, в Wuxi Jack Z модели машина: (Рис.8)
3) В случае большой модели Z30автоматическая сварка должна быть дополнена ручной сваркой, чтобы получить полное проникновение на сварочные швы;
3 Управление операцией:
1) Управление логикой работы Действия приведенных выше введенных этапов сварки и стежков управляются с ПЛК (Программируемый логический контроллер) системы управления электрическим управлением, без вмешательства человека, создавая точную и надежную сборку в Интернете и фланце;
2) Рабочая скорость: Последовательная сборка и CO2 точечная сварка в машине контролируется с помощью AC инвертор, непрерывно и удобно.
C. Стандартные модели и классификация на Z -серии TIH Beam Machine:
На этой машине есть несколько способов классификации:
1 В зависимости от макс. Высота H Beam Web:

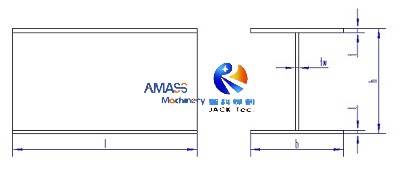

1) Обозначите на сечении H Beam поперечное сечение: (Рис.9)
2) Соответствует 'h ' значение в вышеуказанном эскизе, машина имеет три стандартные модели Z15/ Z18/ Z20, соответствует макс. H Луч 1500 мм / 1800 мм/ 2000 мм соответственно
2 Способ фланца и веб -сайта вписывается в машину для сборочного пучка:
В зависимости от стиля выравнивания веб -сайта и фланца, у машины есть два основных типа:

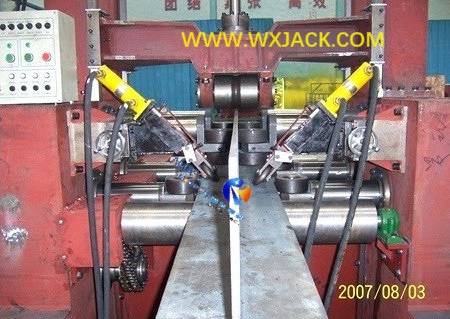

1) Автоматическое самооценку: H Луч подходит и выравнивание выполняется с ПЛК контроль: (Рис.10)
2) Тип ручного выравнивания: Одна сторона вертикальной сети зажимается, а другая сторона вертикальной сети выровнена с горизонтальным фланцем с помощью ручного поворотного вида. Эта форма выравнивания зависит от опытных навыков и опыта операторов;
3 Режим сварки сварки в сборе луча TIH и сварки с помощью привязки:
В зависимости от выбранного режима сварки сварки у машины есть две основные группы:
1) Автоматическая сварка: Ко2 Сварка стежка контролируется и выполняется с помощью CO2 Сварка питания. При таком условии, работа на машине требует только 1 оператора, и нет строгого требования к сварке оператора:

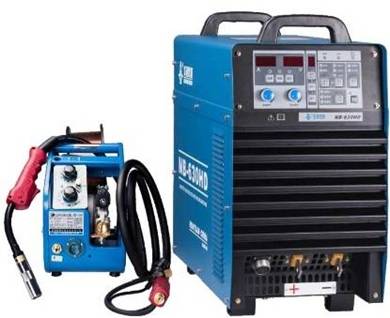

китайский Huayuan NB350 co2 Сварка питания, для сварки HEAM HEAM: (Рис.11)
2) Ручная сварка тип: Ко2 Сварка привлечения выполняется оператором. В таком состоянии один набор машины нуждается в 2 ветеране -сварке для работы одновременно. Сварщик должен командовать опытным навыком сварки. В таком состоянии инвестиции в машину относительно ниже, но ежедневные расходы на управление выше, чем машина автоматических моделей.
Д. Содержание семейства продуктов Z Series TIH BEAM Узга и сварка
Внедрение этого продукта на машине покрывает под темы:
1) Обычные модели Z15, Z18, Z20;
2) Специальное портное сделано большая модель Z30;
3) 2 варианты автоматического и ручного HEM BEAM Fit Up Up;
4) 2 варианты автоматического и ручного CO2 сварка сварки;
5) Структура, рабочие единицы и функция машины;
6) Рабочий режим, логическое управление, эксплуатация, обслуживание и техническое обслуживание машины;
7) Работа и поместите в использование машины для сборки IH;
8) Сопутствующий2 Сварка питания;
9) Преимущество и бизнес -льготы.
Заказчик может выбрать правильную модель серии Wuxi Jack Z обычной или портной Made Beam Assembly и сварки с помощью TIH, основанной на вашем спросе и состоянии.
