А. Использование и применение LHA/ LHC/ Прозрачный Серия GANTRY MOVEST SAW HEAD СВОЙСТВА:
1 Функция IH BEAR MARCEANGED ARC СВОЙСТВА:
1) Задача: IH BEAM производит сварку H Луч с высокой эффективностью/ управляемой, стабильной и высокой стандартной производительностью, завершает непрерывную/ большой ток/ глубокий или полная проникновенная сварка на собранном HEAM/ I BEAM, наиболее критический шаг в линии сварки H Beam:
а) Типичная сварка дуги HEAM HEAM: 45° Ориентированный H Луч для сварки, верхняя сварка факела прямо над H Beam, сварка сварки воздушного цилиндра: трекер: (Рис.1)
б) Вуси Джек LHA5Z Model средняя операция Машина и его готовый H Beam, на семинаре клиентов: (Рис.2)
2 Характеристики заготовки от H Beam Saw Welding Machine:
1) Механическое свойство: По сравнению с Hlling H Beam, сварка H Луч имеет больший размер и более сильную прочность, которая представляет собой незаменимые заготовки в каждом секторе здания стальной конструкции. Готовая сварка H Луч может иметь размеры:
а) Высота до 1200 мм/ 1500 мм/ 1800 мм/ 2000 мм. Примечание: Для сети H Beam выше 2000 мм автоматическая сварка не применима. В таких случаях должна быть принята ручная сварка;
б) Ширина до 800 мм;
в) Толщина до 40 мм/ 50 мм/ 60 мм/ 80 мм;
D) Материал стали с китайским классом Q235/ Q345, дает прочность от 370 МПа до 600 МПа;
2) Время сварки на луче H: Существует 4 прохода сварки, которые необходимо изготовить в любом единице I/ H Beam. Соответственно, H Луч должен быть перевернут на 90 °/ 180 °, в период изготовления пилы в машине;
3 Рабочая станция из шва -гантрийной машины BEAM:
1) Это второй набор основного оборудования в IH Beam Production Line;
2) Следуя h луча в сборе и сварке -машине;
3) И предшествует машине выпрямляющего фланца H луча;
4) Эти 3 машины представляют собой основные рабочие станции для производства сварки H луча;
4 Жизненная важность H Beam Saw Welding Machine:
1) Сварочный швар является важным индексом для оценки качества готовой сварки H Луч: его слияние/ проникновение/ лицо крышки/ свободное от дефекта, такого как пористость/ механическая прочность;
2) Все эти показатели управляются во время работы пилы в машине;
3) Таким образом, производительность машины напрямую определяет качество готовой сварки I/ H Beam.
B. Классификация на LHA/ LHC/ Прозрачный Серия GANTRY MOVIENT H BEAM SAW СВОЙСТВА:
В зависимости от механической основной рамы машины, эта группа продуктов может быть разделена на три основные группы:
1 LHA Series Hi Beam Gantry Weling Machine:

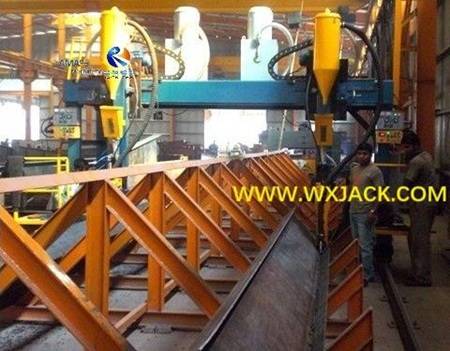

Набор Wuxi Jack LHA5Z Model Center Машина, и его 2 части готового H Луча: (Рис.3)
1) Механическое основное тело Машины моделей LHA - это приложенная рама коробки, приводящая в движение мотор для движения вдоль параллельных рельсов;
2) 2 куска сварочных факелов и вспомогательных единиц собираются на каркас гантри;
3) Видел сварку осуществляется вместе с каркасной рамой, движущейся вдоль параллельных рельсов;
4) 2 части заготовки H Луч уложены на его мастерскую фиксированные треугольные кронштейны;
5) Рабочая скорость (Скорость сварки пилы) контролируется инвертором переменного тока и мгновенно отображается на висящей рабочей панели;
6) Подразделение на моделях LHA IH BEAM GANTREAND GEANDING:
а) Сторона LHAC Управление серией: Два оператора стоят на внешних сторонах машины соответственно для работы. Размер луча H может быть больше:

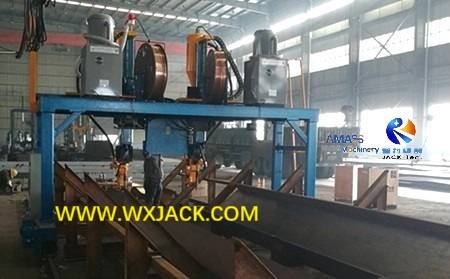

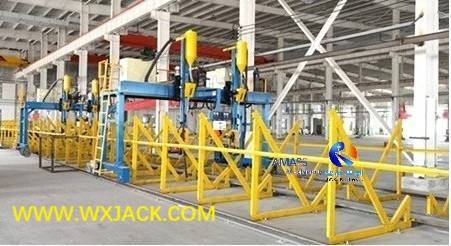

Вуси Джек LHA5C Model Side Operation Машина и два ее оператора: (Рис.4)
б) Lhaz Middle Управление серией: Один оператор стоит в середине рабочей зоны машины, между двумя линиями стойки. Размер H луча относительно немного меньше:

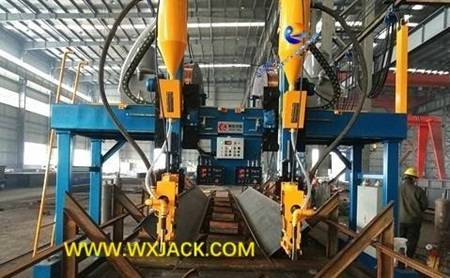

Вуси Джек LHA5Z MODEL MIDENT Машина на объекте клиента: (Рис.5)
Каждый тип машины имеет несколько моделей, которые отличаются от пролета рельсов. Например, LHA4C, это относится к 4000 -мм параллельным рельсам модельной машины LHA.
7) Широкое использование: LHA Series IH Beam Gantry Welding Machine имеет широкий объем продаж среди всех моделей на H Beam Saw Welding;
8) Применимый сайт приложения:
Машина LHA Series работает как индивидуально рабочее оборудование, не подходящее для развертывания в автоматической производственной линии HEAM. Обычно он работает в виде одного набора или двух наборов в группе;

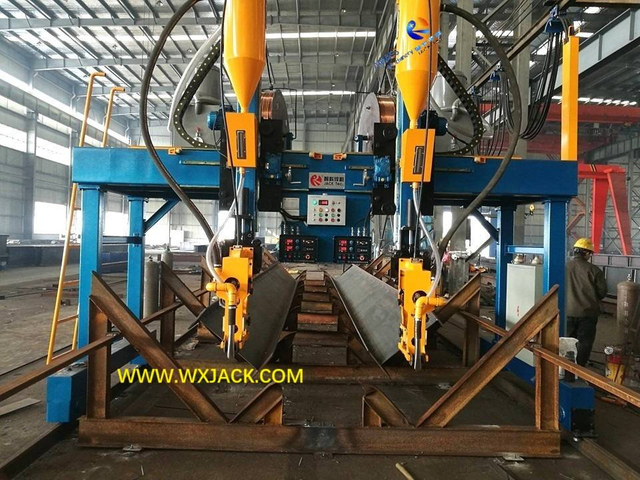

а) Один набор Вуси Джек Модель LHA4Z Центр управляющей машины: (Рис.6)

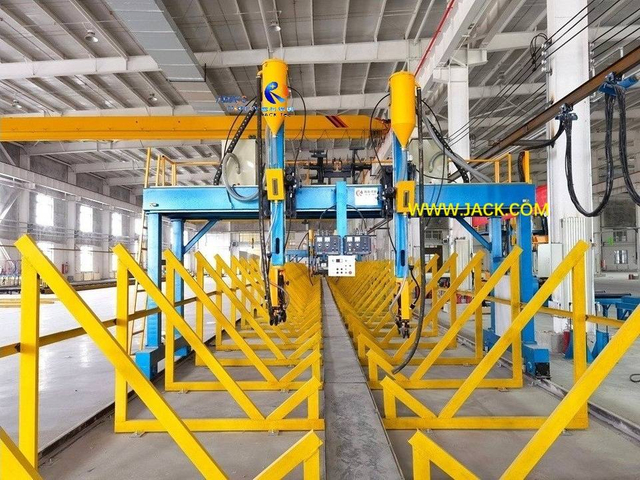

б) 2 комплекта Вуси Джек Модель LHA5Z Центральная управляющая машина: (Рис.7)
2 Троллейная троллейбусная модель модели кантилеверная сварка
1) Механический мAin Body модели LHC - это моторный бум -бум -структурированная тележка;
2) Единственный кусок сварочного факела Собран на бум на вывеске двигателя движущейся тележки;
3) Видел сварку выполняется с помощью троллейбуса, движущейся по параллельным рельсам и H Beam;
4) Единый кусок заготовки H Луч проложен на гидравлическом приводе 60 ° перевернутых стоек;

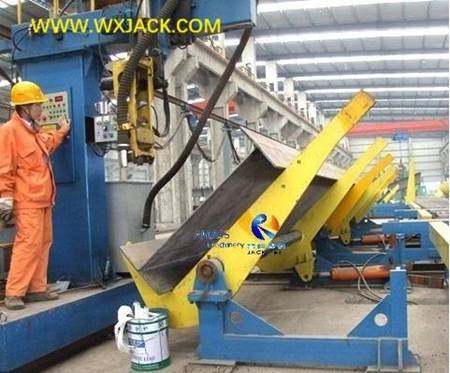

Вуси Джек Модель LHC машина, 1500 -миллиметровый веб -высота H Луч, и его 60° Переворачивающие стойки: (Рис.8)
5) Рабочая скорость (Скорость сварки пилы) контролируется инвертором переменного тока и мгновенно отображается на рабочей панели машины встроенной столбца;
6) Применимый сайт приложения: Большинство большинства работ LHC в зоне пилы автоматической линии производства HEAM, 4 комплекта как группа, Формирование зоны пилы:

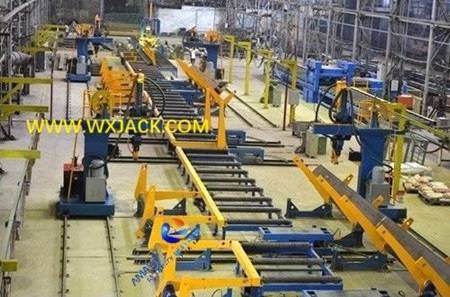

Wuxi Jack Automatic Leam Production Line и ее 4 набора модели LHC H Beam Saw Welding Machine: (Рис.9)
3 LHT MODEL T рама GANTRY MOVIENT H BEAR BEAR SAMED ARC СВОЙСТВА:
1) Механическое основное тело модели LHT представляет собой набор моторного привода T рамки;
2) 2 куска сварки собираются на моторизованном движущемся Т -раме;
3) Видел сварку осуществляется, наряду с Т -рамкой, движущейся вдоль параллельных рельсов и H Beam;
4) 2 части заготовки H Луч лежат на его объект земли, обеспеченные двойными треугольными стойками;
5) ПИЛА Скорость сварки контролируется инвертором переменной частоты VF и отображается в режиме реального времени на рабочей панели подвесной машины;
6) Применимый сайт приложения: То же, что и LHA, LHT также работает в качестве отдельного оборудования на H Beam Saw Saw Welding, в виде одного набора или двух комплектов;

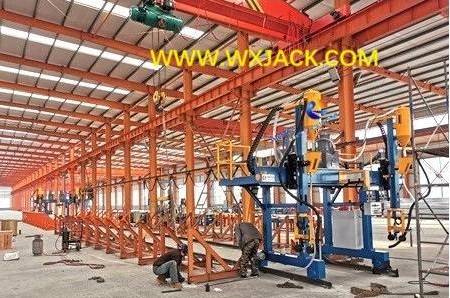

Установка 2 комплекта Вуси Джек Модель LHT IH BEAR WEALDING MACHINE: (Рис.10)
C. Основные спецификации LHA/ LHC и Прозрачный IH BEAR MATE MANCED ARC СВОЙСТВА:
1 Подходящий размер заготовки для различных моделей Beam Saw Welding Machine:
1) Модели LHC и LHT, это доступно макс. Высота веб -луча может составлять до 1500 мм до 2000 м;
2) LHA Series, есть 5 стандартных моделей, как показано ниже:
LHA Series |
Тип операции | Железнодорожный пролет (мм) | Модель | Максимум Веб -ширина (мм) |
Центр управление | 4000 | LHA4Z | 1200 |
5000 | LHA5Z | 1800 |
5500 | LHA55Z | 2000 |
Боковой контроль | 4000 | LHA4C | 1500 |
5000 | LHA5C | 2000 |
2 Типичные технические параметры сварки пилы H BEAM:
Параметр | Спецификация | Примечание |
Видела сварку | 45 ° сварка филе |
|
Скорость сварки (мм/мин.) | 240 ~ 2400 | Контролируется инвертором переменного тока |
Хожу высокой скорости (мм/мин.) | 3200 |
H лучевой ширина (мм) | 200 ~ 800 |
H лучевой флант (мм) | 6 ~ 40 ~ 80 |
H Лучаный веб -высота (мм) | 200 ~ 2000 | Отличается от конкретной модели |
H Лучаный веб -толщин (мм) | 6 ~ 32 ~ 80 |
H Длина луча (мм) | 4000 ~ 15000 |
Максимум Гантри -пролет (мм) | 5500 | Отличается от конкретной модели |
Длина прохождения гантри (мм) | 18000 |
