Операция HMI MP23 Плоская сварка сварки сварки

A.  Специальность и функция стальной сварки MP23 .

1. Рабочая способ MP23 Стальная пластина сварки сварки сварки сварки:

1)  На основании запроса клиента эта машина в основном использует HMI ( интерфейс человеческого машины ) в качестве своего способа эксплуатационной сварки на стальных пластинах на основе обычного способа эксплуатационной панели машины плюс консоль управления питанием сварки:

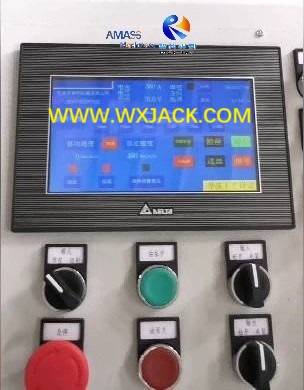

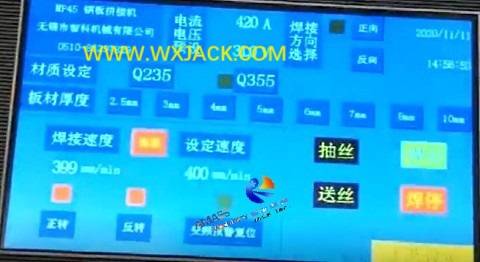

а) Построить HMI с цветным сенсорным экраном , модельной машины Wuxi MP23 : ( Рис.1 )

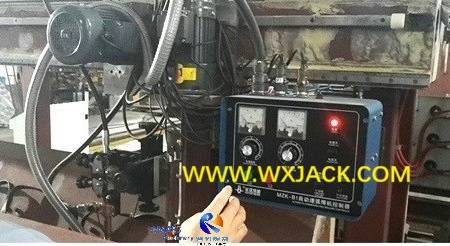

б)  Консоль управления пила -сваркой питания также управляет параметрами управления процессом на сварке пластин: ( Рис.2 )

2) Удобная и гибкая операция:

а) HMI интегрирован с электрическим шкафом для управления стальной пластинкой стальной пластинки и ее рабочей панелью, по высоте взрослого мужчины, вдали от основной рамы машины;

б)  Консоль управления пила -сваркой питания собирается на перемещающуюся моторную перевозку сварки, которая перемещается вместе с сваркой горелки во время работы;

в) Таким образом, оператор может легко получить доступ к управлению с помощью двойного выбора:

D)  Сенсорный экран HMI, интегрированный с рабочими переключателями модели MP23 .

e) Пожалуйста, проверьте прикрепленное видео об , просмотре этой машины на управлении HMI и соответствующей сварке расплавного приклада в машине;

2. Функция стальной пластинкой сварки стальной пластины MP23 :

1) Задача: MP23 Стальная пластинчатая сварка сварки сварки  используется для плоского сустава на любых 2 кусочках металлических стальных пластин с помощью расплавленной сварки через сварку;

2)  Заказчик этой модельной машины MP23 - известная китайская компания -производитель в области Crane и Derrick, в городе Янчжоу;

3)  Технические характеристики: все пластины с шириной, равной или менее 2300 мм , толщина не до 30 мм может быть соединением с этой модельной машиной. Длина завершенной соединяющейся пластины может составлять до 30 м :

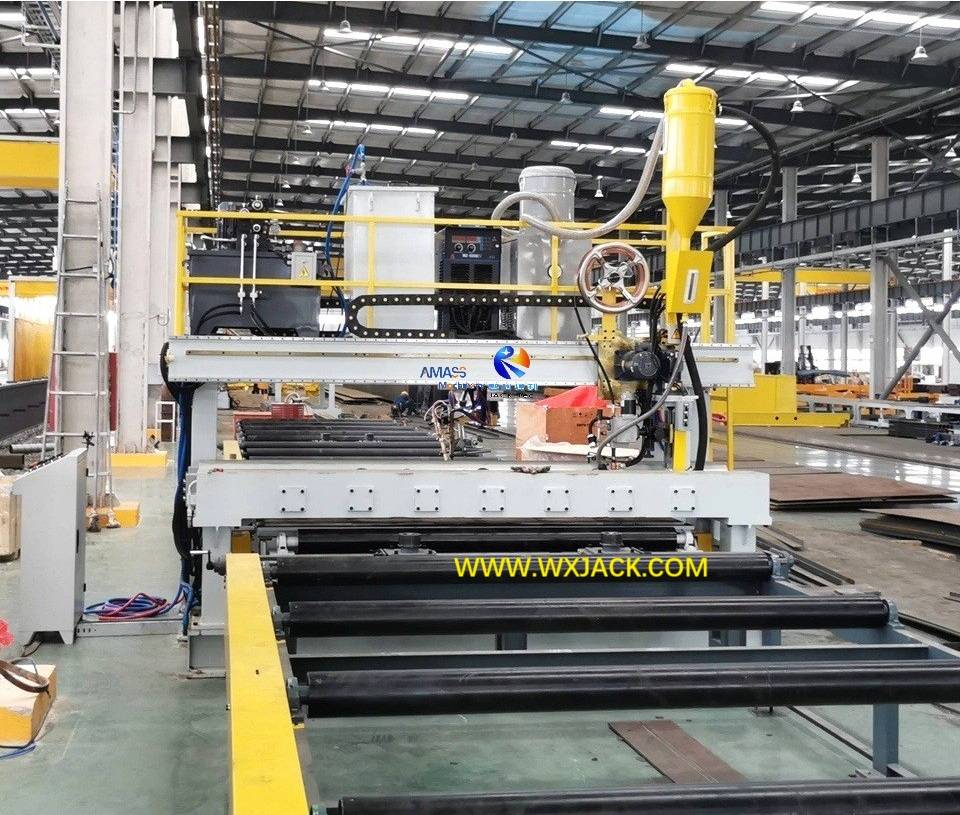

а)  Пила погруженная дуговая сварка расплава , в Wuxi Jack Mp23 Модель стальной пластины Плоская прикладная сварка : ( Рис.4 )

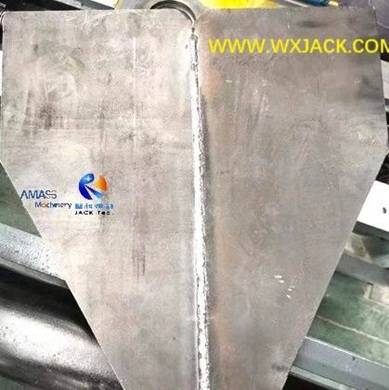

б)  Законченная тестовая часть на сварке складки от MP23 : ( Рис.5 )

4) прочность суставов заполненной соединительной пластины, доставленная из этой модели MP23, сильнее базового материала, основанного на принятой передовой технике расплава через;

5)  Линейность заполненной соединительной пластины длинной длины полностью гарантирована с помощью 5 наборов роликов выравнивания, установленных на роликовые таблицы входных и выходных конвейеров стальной сварки стальной пластины;

6) , вкратце , как механическое свойство, так и внешний вид готовой соединительной пластины, полученной из этой машины, превосходны, чем в интегральном куске стальной пластины из стальной мельницы, но с более длинной длиной и или более широкой шириной.

B.  Структура, основные функциональные ячейки и принцип работы стальной сварки стальной пластины MP23 :

1. Основные единицы стальной пластинкой стальной пластинчатой сварки MP23 :

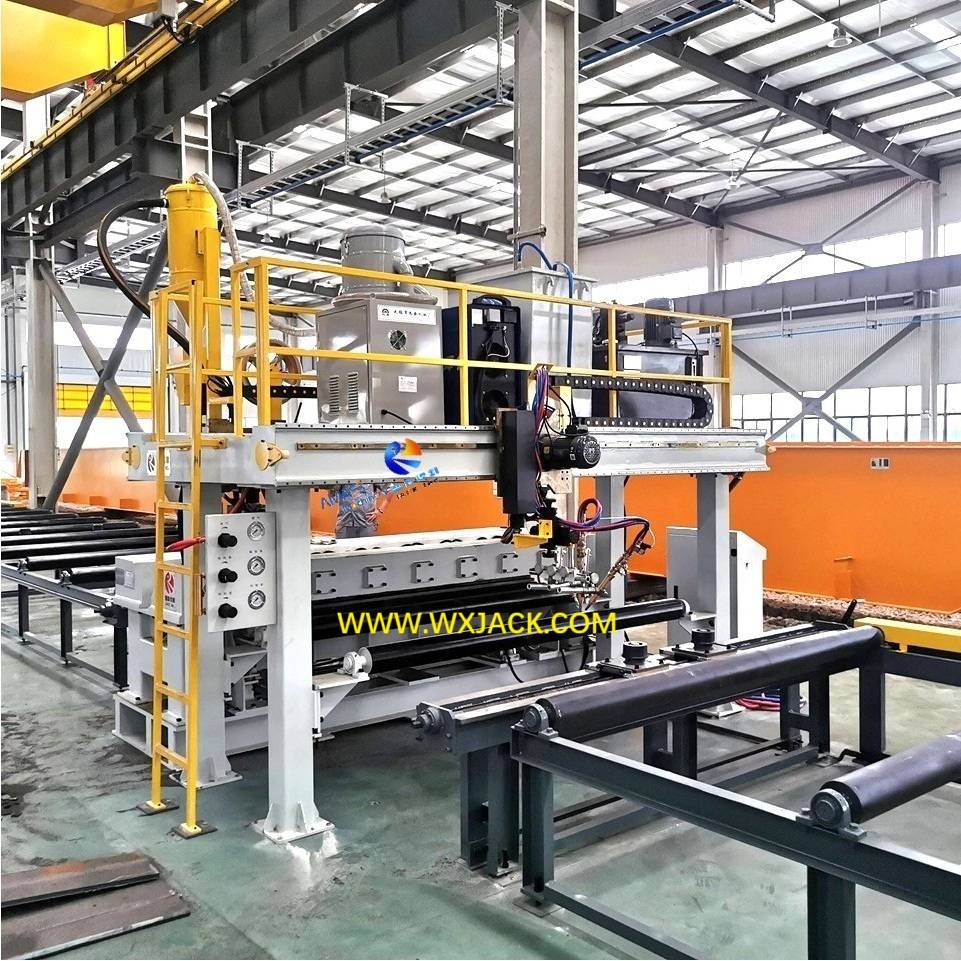

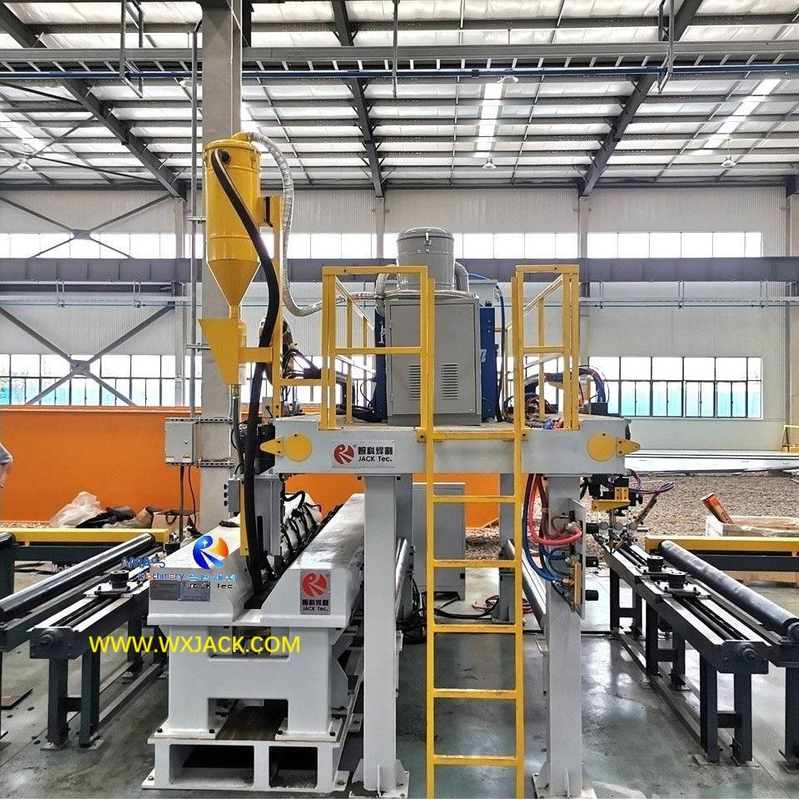

а) Проектируйте иллюстрацию на основной кадре модели MP23 : ( рис.6 )

б)  Машина состоит из:

1) Стационарный механический основной рам: РАБОЧКА РАБОТА ДЛЯ РАБОТЫ И КОНТЕНТА;

2)  система тройной резки кислорода;

3)  Система сварки сварки расплавленного плавника: сварка питания/ машина по переработке потока сварки; Моторизованный сварочный факел и его движущаяся экипажа;

4)  гидравлическая насосная станция, масляные цилиндры и управляющие электромагнитные клапаны;

5)  таблица ввода и выходного конвейера, его единицы выравнивания пластины;

6)  Система электрического управления: плата управления, HMI;

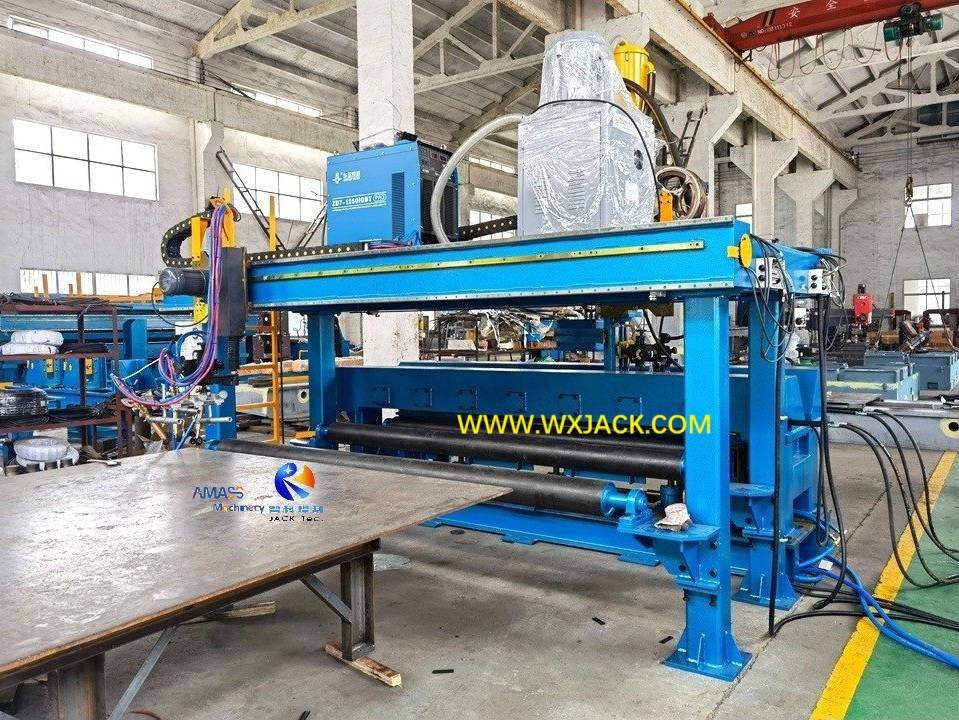

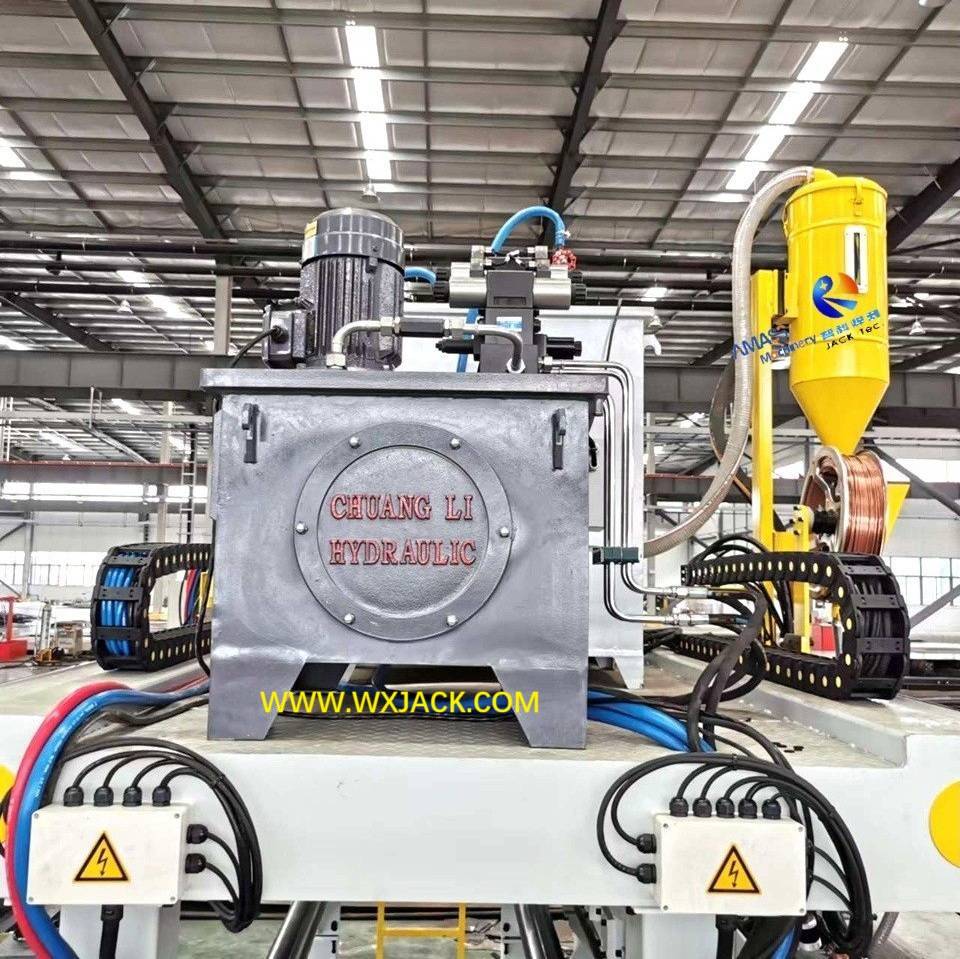

C)  Расположение на  MP23 Модель стальной пластинкой сварки сварки на зате же: ( Рис.7 )

2. Принцип работы моделей MP Стальная пластина сварки сварки сварки:

1)  Две основные функциональные ячейки в машине: система разрезания тройного пламени и таяла через систему сварки сварки, развернутые на входе и на выходе из механической основной кадра соответственно;

2)  Во -первых, 2 куска стальных пластин для соединения отправляются на пламенную тройную сторону машинного порта, на высокой скорости 2000 мм/мин.;

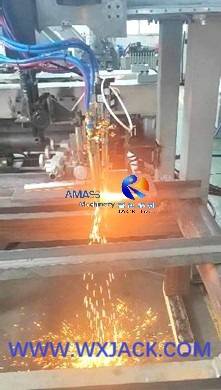

3)  Вырезать скос на краях соединений 2 кусочков стальной пластины, в форме тройной резки пламени , особенно толщина стальных пластин равна или больше 15 мм : ( рис.8 )

4)  Сварка пилы: отправка 2 кусочков скошенной стальной пластины, на противоположную сторону GANTRY: SAW PALE-THRU Work Work Work Stable и соответствующим образом выполните сварку сварки:

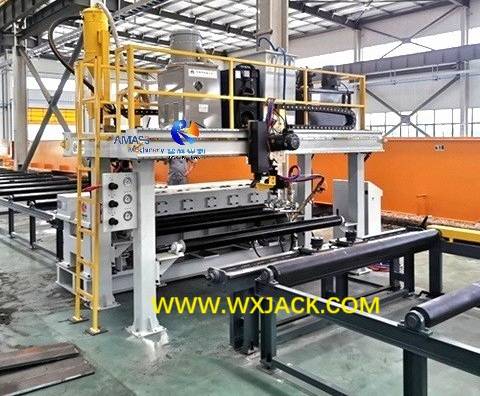

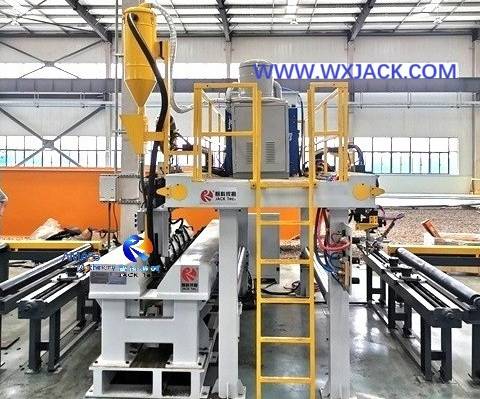

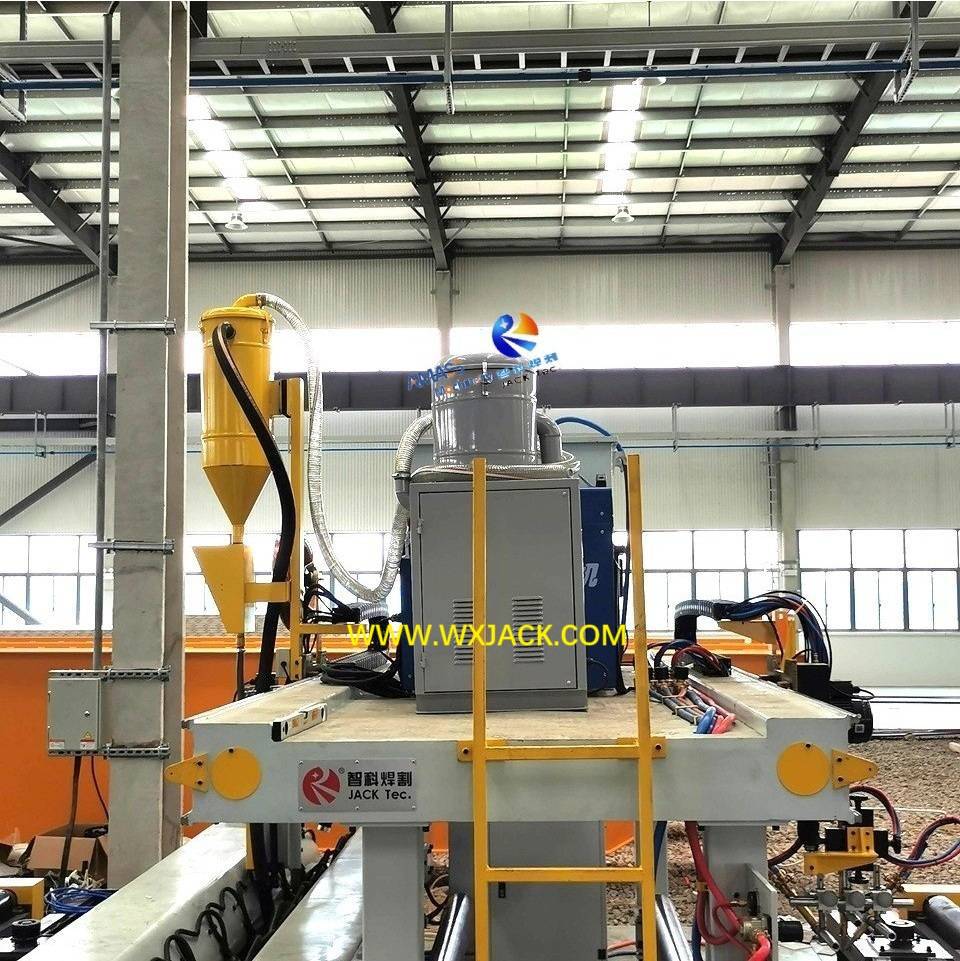

Боковой вид на MP23 Model Machine: Справа налево стальные пластины идут в направлении, блок трехкратного резки пламени с правой стороны гантри, сварка расплавного расплава с левой стороны: ( Рис.9 )

5) Таким образом, с движением стальных пластин, проходящих сквозь стальную пластинку сварки сварки, сначала его края были скошены на одной стороне, затем сварлились на противоположной стороне и вытащили для разгрузки готовой соединительной пластины.

C. Усовершенствованная техника и работа MP23 Расточать через стальную пластинку Плоскую сварку сварки сварки:

1. Критическая техника ядра в этой мощной машине - это таяние через сварку, что означает ' сварки с одной боковой и сварки, образованный с обеих сторон стальной пластины ':

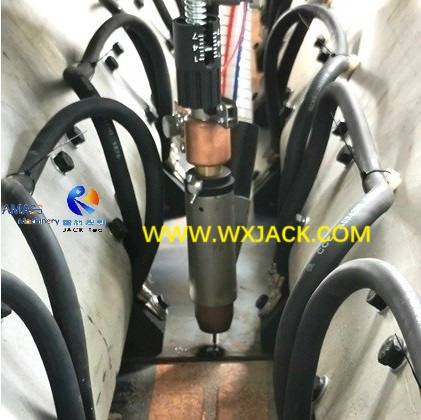

а ) Операция сварки сварки расплава ​ ​​​

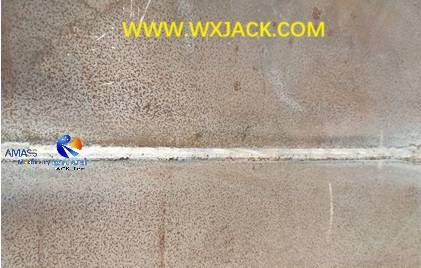

б)  готовая сварка сварка и сварка : ( рис.11 )

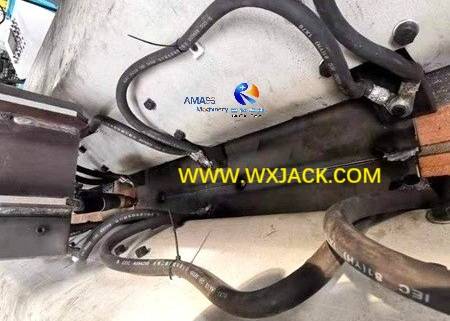

2. Критические единицы: показано на приведенных выше фотографиях, такая технология переднего края реализована с помощью массива медных блоков , , которые циркулируются охлаждающей водой для рассеивания тепла, во время большой тока (погруженная дуговая сварка) в машине;

3. Двухслойный поток сварки. Существует 2 слоя специального потока сварки, осаждается выше и под стальными пластинами соответственно, это помогает сильному и быстрому образованию полностью проникновенного сварки сварки с полной проникновением, с обеих сторон соединительной пластины;

4. Зажим заготовки: Стальные пластины прочно нажимают на медных прокладках, приводимых в гидравлическую систему стальной пластинкой сварки сварки сварки;

5.  Работа этой модели MP23, как представлено в предыдущем сегменте, посредством двойной гарантии:

а)  Движение машины: удобный интерфейс HMI (интерфейс человеческого машины) с рабочими переключателями;

б)  Параметры процесса пилы: Консоль управления пилкой пилы;

c)  Все параметры и спецификации для работы могут быть направлены оператором через этот HMI напрямую и удобно.

D.  Механические особенности стальной сварки MP23 Стальной сварки сварки:

1. Основной корпус стальной стальной пластинкой машины MP23 :

Это включает в себя 2 отдельных раздела, , из которых фиксированная позиция будет определяться на месте на семинаре клиентов, на основе мастерской окружающей среды и размера пластины:

1)  Структура с более высокой двойной боковой коробкой;

2)  Рабочий стол сварки сварки нижней пилы, с трапециевидной сварной скамейкой поперечного сечения V:

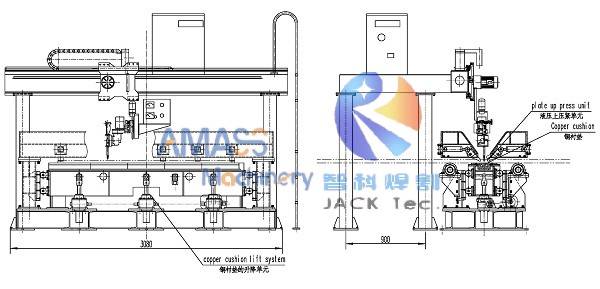

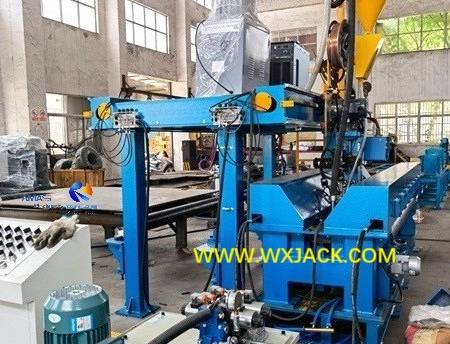

3) Вид поперечного сечения на моделях Wuxi MP MP Стальная пластина плоская сварка сварки Gantry и Warding Worktable: ( Рис.12 )

2. Пластины зажимают во время сварки приклада: 2 единицы нажимающих пластин в нисходящей пластине распределяются на выходе основного тела. Он принят с индивидуальным стилем актерского стиля насущных точек, убедившись, что надежное давление на пластин и небольшую сварку деформации:

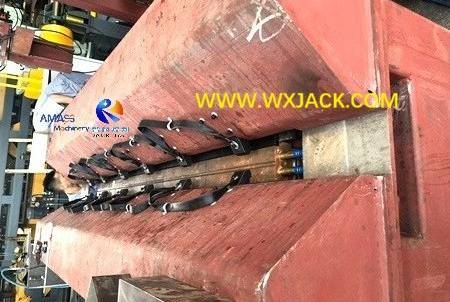

Распределение медных прокладков / заземляющих кабелей / прессования , по всей длине рабочей таблицы машинного сварки: ( Рис.13 )

3. Блок медных колодков можно поднять и сменять и опуститься вниз, контролируется с помощью переключателя близости;

4. Входные и выходные конвейеры MP23 стальной пластинчатой сварки сварки сварки:

1) ролики конвейерных таблиц ролик изготовлены из диаметра φ133 мм бесшовных стальных труб, расположенных в интервале 1200 мм;

2)  раздел вождения и раздел на холостом ходу установлены в шахте;

3) доступно 2 варианта высокой скорости и более низкой скорости;

4)  Выравнивание пластин: чтобы полностью убедиться, что идеальное выравнивание пластин против входных и выходных конвейеров существует 2 единицы выравнивающих роликов в входных и выходных конвейерах соответственно ; Режим регулировки - это режим, реализуемый с помощью ведущего винограда ручного поворота.
