MP20 до MP50 листовой металлической стальной пластинчатой сварки сварки сварки

A. Использование и отличное значение MP20 до MP50 Металлическая стальная пластина сварки сварки сварки:

1. Использование: металлическая стальная пластинчатая стальная сварка металлическая пластина соединяет 2 куски листовой стали в интегральную куску большей длины, с прочностью шва с суставам более прочнее, чем основной металл:

2.  Спецификация: На основе длины совместного сварочного шва, другими словами, ширины пластин для сварки сварки, модель машины может быть от MP20 до MP50 , что соответствует макс. Длиной от 2000 мм до 5000 мм соответственно:

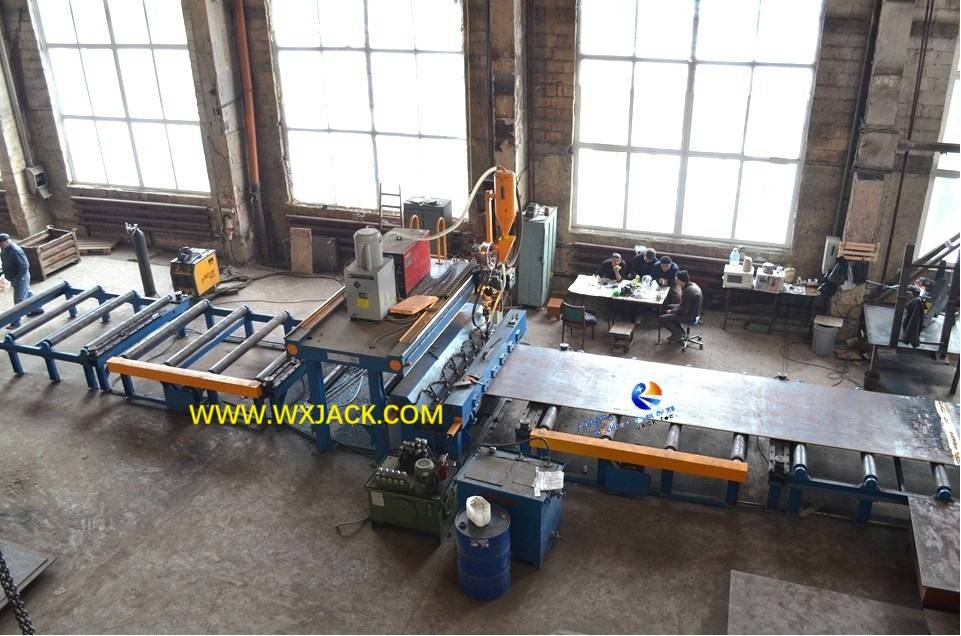

Кусок готовой соединительной пластины шириной 2000 мм и длиной 30 000 мм, уложенной на роликовом таблице выходного конвейера WUXI MP25 MELATE MELATE METAL STEAL PLATE MACHINE: ( Рис.1 )

3. Материал металлической стальной пластины для сварки ячейки может быть любым общепринятым типом: углеродные стали разных сортов, включая китайский класс Q235 / Q345 , нержавеющая сталь, AL;

4.  Режим сварки: пила (погруженная дуговая сварка) для плоской стали толщиной 6 ~ 40 мм и сварка GMAW для ₂ 5 ~ 6 мм листового металла;

5. Сценарий нанесения металлической стальной пластинкой сварки сварки сварки:

1) Большое изготовление труб: при производстве на трубе большого диаметра (диаметр φ5000 мм и выше), однократный кусок стальной пластинки недостаточно длинен, чтобы его сгибали и свернули в полный круг диаметра φ5000 мм и выше. К этому времени необходимо соединить 2 кусочки стальной пластины с этой металлической стальной стальной пластинкой серии MP;

2)  Производство крана для поднятия: краны для подъема большого размера включают потребление стальной пластины длинной длины, которую необходимо получить от сварки на стальных пластинах из стальных мельниц;

6. Преимущества по производительности, переменной стоимости и безопасной эксплуатации с помощью металлической стальной пластинчатой сварки сварки:

1) Получите выгоду от этой патентной технологии Wuxi Jack Pale Technology Thru Technique по сварке сварки, которая подразумевает ' сварки с одной боковой сваркой, и обе стороны пластины с формированием шва ', MP Series Machine удваивает операцию сварки сварки пластины, что делает всю операцию простыми и плавными: гладкие: гладкие: гладкие: гладкие: гладкие: гладкие: гладкие: гладкие: гладкие: гладкие: MP .

2) Без этой машины сварка прикладного соединения на двух частях металлических стальных пластин включает в себя ниже необходимых шагов:

а)  2 раза сварки с обеих сторон металлических стальных пластин;

б)  один раз наполовину законченную подставку, переворачивающуюся с помощью накладного кран;

в) углеродная дуга, выталкивающаяся на 2 ^-й стороне пластины;

3)  Теперь, с металлической стальной пластинкой сварной пластинкой серии серии MP MP , только сварка на верхней боковой пластине может достичь цели пластинчатого соединения, а все оставшиеся задания вышеупомянутого удаляются , общее время цикла может быть уменьшено на 30%~ 40%;

2)  Безопасная работа и меньший оператор: кроме того, без необходимости переворачивать большие и тяжелые стальные пластины вверх ногами, что влечет за собой сотрудничество между несколькими операторами, и должно быть очень осторожно осторожно, требуется меньшая рабочая сила, наиболее опасная шага для операции удаляется, вся операция на соединении пластин, с MP Metal Steel Plate Machind, становится полностью автоматической и безопасной, и безопасная операция на пластинке, с MP Metal Steel Plate Machinding , полностью автоматическая и безопасная.

B. Основные функциональные единицы в серии MP Металлическая стальная пластина плоская швара сварки сварки:

1.  Общая компоновка MP MELATE MELATE СТАЛЬНАЯ СТАЛЬНАЯ ПЛАТОКА СВОКИ:

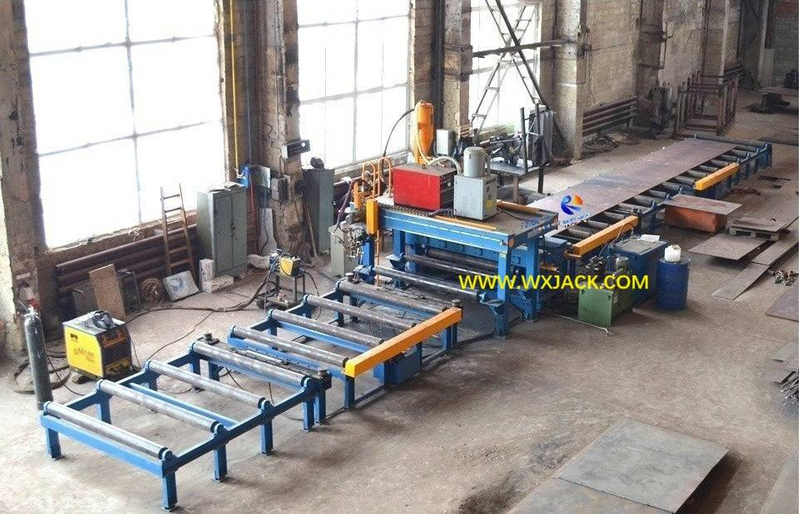

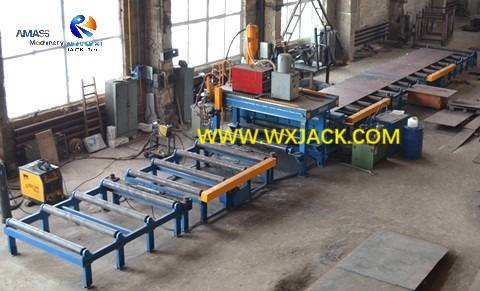

а)   Заводящий сайт модели Wuxi Jack MP20 на объекте клиента: ( Рис.2 )

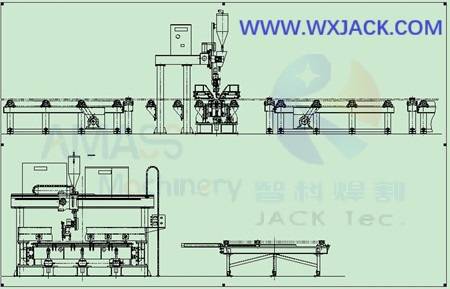

б)  Дизайн печати на Wuxi Jack MP20 до MP50 Машины : ( Рис.3 )

1)  Пластин Поток: проверка на приведенном выше фото и рисунке, вы можете найти в последовательности потока материала от входного конвейера к выводному конвейеру:

2)  На входящей стороне машинного зазора есть горелка с тройной резкой пламенной, а на розетке в портке есть система платформы сварки плавки;

2. Пламя Тройной резки факела в металлической стальной пластинке.

1)  Задача: этот блок можно просматривать как набор тройной машины с тройным пламенем. Он предназначен для вырезания сварной канавки на краях металлических стальных пластин, когда толщина пластин для соединения выше 15 мм, чтобы гарантировать полное проникновение на швах, в последующей сварке приклада:

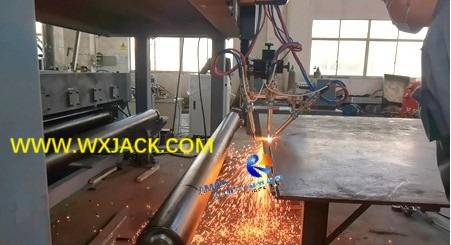

а)  Тройная резка для кислорода, перед сваркой, перед сваркой: ( рис.4 )

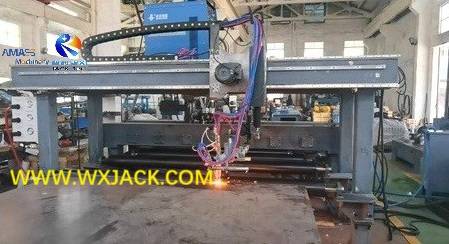

б)  Пламя Тройная резка пламени, на пластине входящая сторона машины: ( Рис.5 )

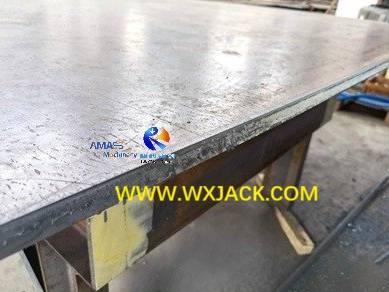

C) Готовая пласка с тройной резкой пламенем, для сварки приклада: ( рис.6 )

2) Этот блок Flame Triple Cutting является необязательной конфигурацией для MP Models Machines. Без этого клиент должен подготовить конкретное оборудование для резки сварки канавки на краях металлических стальных пластин, таких как краевая мельница серии XBJ;

3.  Система сварки пилы в металлической стальной пластинке сварки сварки:

1) Технология сварки : прикрепленные фотографии также отражаются на машине Центральное рабочее устройство: система сварки пилы. Критическое техническое знание того, как расплавляется на , предварительном условии при выполнении высокого качества и эффективности сварки сварки :

Заготовленная тестовая часть на пилочной сварке с помощью машины Wuxi Gack MP MP, с свартовым током и напряжением, отмеченным на тестовой части: ( Рис.7 )

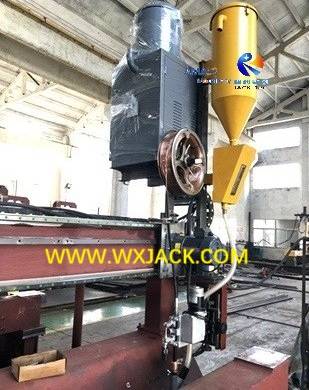

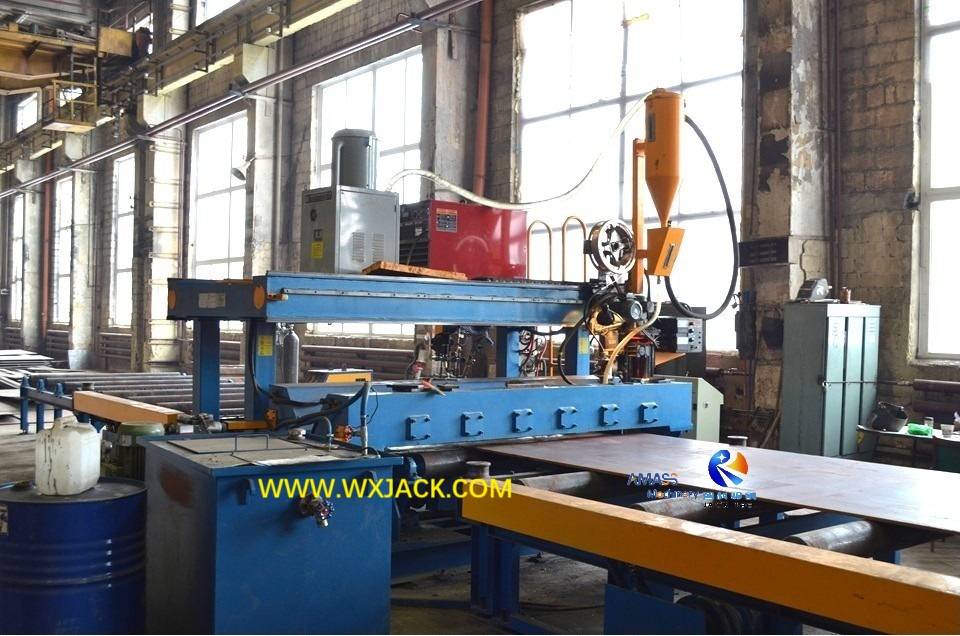

2) Установка  сварочной факела в металлической стальной пластинке сварной пластинки Wuxi .

Показано на фотографии выше, это включает в себя:

а)  сварка факела и его высокий механизм позиционирования;

б)  механизм подъема сварки моторного привода;

в)  блок кормления и трубку сварки сварного провода;

г)  блок выпрямления сварного провода;

e)  Управление сварки сварки передачи и утилизации: отправка и восстановление трубок; Желтый цвет потока бункера; Серый цвет сварки

4.  Медная прокладка и сварочная основание металлической стальной пластинки Плоскую швадную сварку сварки:

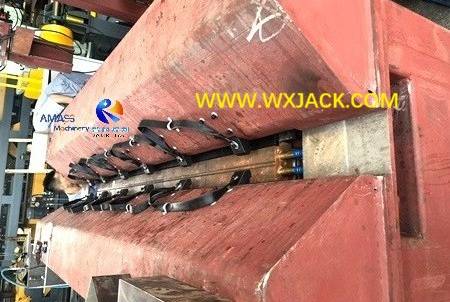

1) Сварка сварки , которое собирается с помощью массива медных прокладков: ( Рис.9 )

А)  Расположение: Вы можете видеть, что есть много пары черных цветовых блоков, которые чуть выше медных прокладки, которые имеют интервальное пространство 300 ~ 350 мм;

б)  количество блоков, держащих черного цвета, зависит от длины сварки, равна длине шва для сварки сварки: при общей ширине сварки модели 2000 мм для модели MP20 ему нужны 6 пары таких блоков для удерживания;

C)  Функция: эти блоки удержания предназначены для твердого нажатия двух кусочков металлических стальных пластин во время расплавы через операцию сварки, которые приводят в движение нефтяными цилиндрами для обеспечения тяжелой силы. Масляные цилиндры установлены внутри трапеции, на обеих сторонах медных прокладков и сварки:

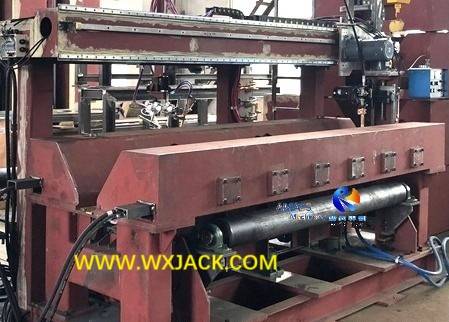

D)  Установленные масляные цилиндры, внутри трапеции рабочего стола Wuxi MP30 MP30 Metal Steel Plate Machine Worktable: ( Рис.10 )

2)  Надежный заземление: есть кабели заземления черного цвета, соединенные с каждым из блока удерживаемого, гарантируя безопасную работу металлической стальной пластинкой сварки сварки сварки:

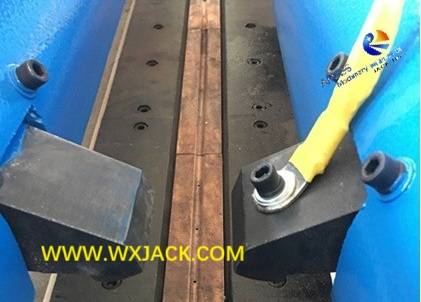

Вид закрытия на кабеле заземления желтого цвета из сварки сварки в Wuxi MP Models Machine: ( Рис.11 )

5.  Сварка факела из металлической стальной пластинкой плоской шарнирной сварки сварки:

1) Местоположение: этот блок установлен на выпускной сварке сварки машины, на его горизонтальной луче;

2) Движение сварочного факела во время работы руководствуется с высокой точностью сверхмощного шарикового подшипника;

3) Рабочая таблица сварки прикладной сварки отделена от механической гантри;

4)  питания питания сварки и его консоли управления установлены на GANTRY: Сварная машина на платформе GANTRY и Консоль управления на горизонтальной луче выпускной стороны GANTRY;

5) ПИСА СВОЙ ПЕРЕДНЯЯ ПЕРЕДАЧА И РЕКРУЗКОВАНИЕ развернута на сварочном шоссе между двумя кусочками стальных пластин;

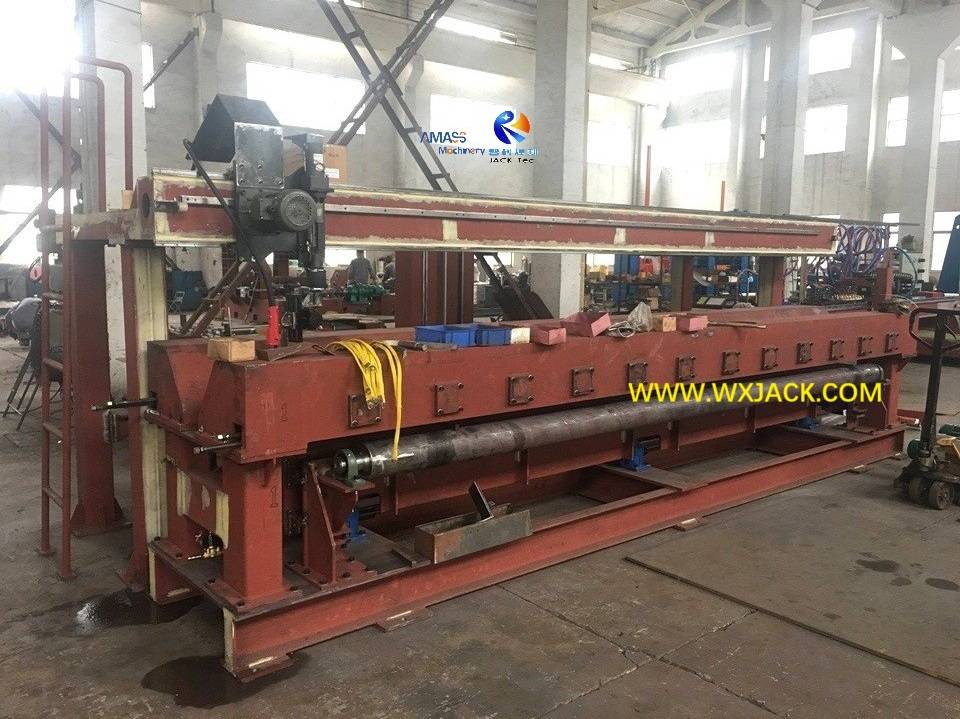

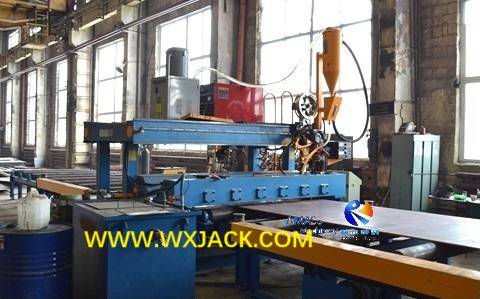

6)  Стола сварки пилы сварки сварки Wuxi MP25 Metal Steel Plate Machine: ( Рис.12 )

C. Технические параметры MP20 до MP50 Металлическая стальная сварка стальной пластины:
