A. Цель HJ200 Box H луча продольная длина выпрямляющая машина:
1. HJ200 - вторая по величине модель тяжелой тоннажа серии HJ продольного бокового выпрямления , после HJ300:

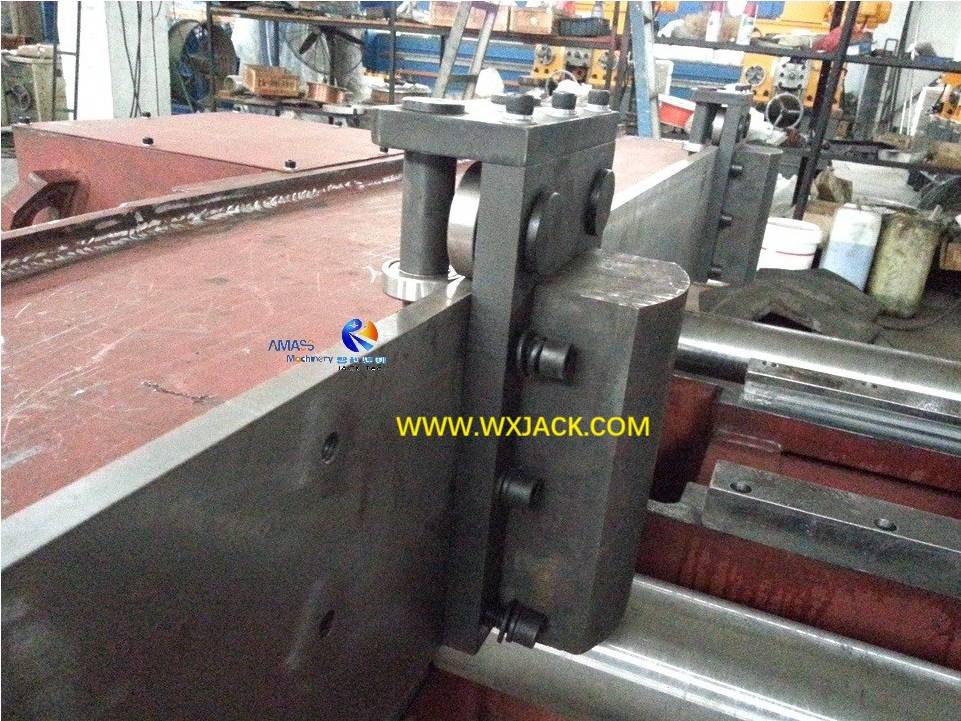

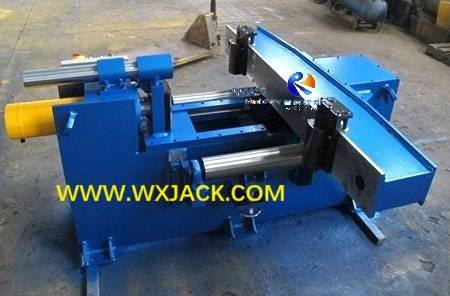

1) Модельная машина Wuxi Jack HJ200 работает на кусочке луча коробки: ( Рис.1 )

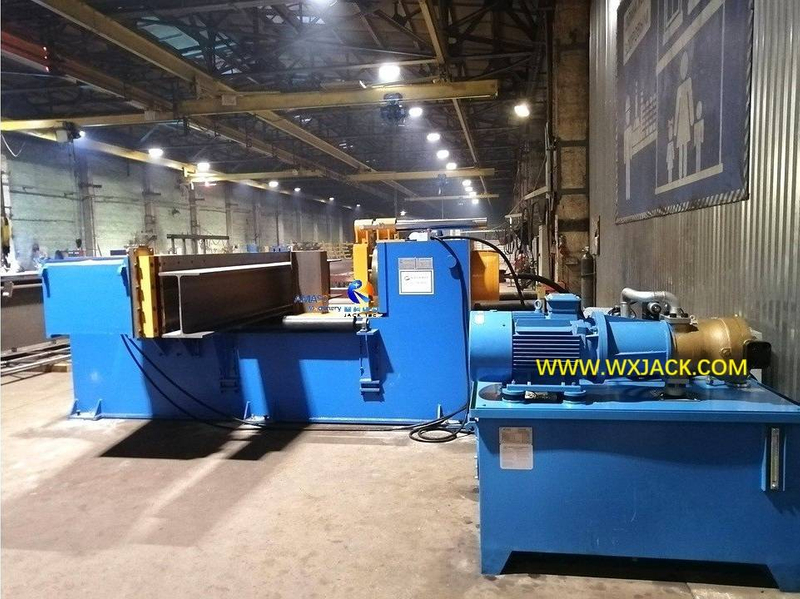

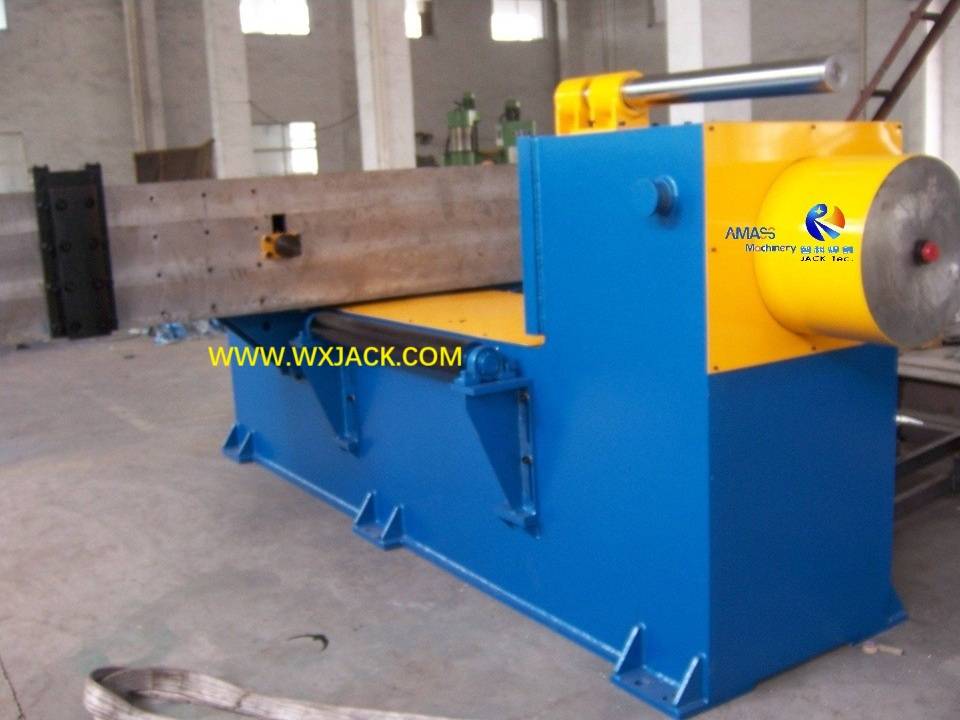

2) Недавно установленная модельная машина Wuxi Jack HJ200 , на российском центре клиентов: ( Рис.2 )
2. Функция: В качестве важной ветви продукта машины выпрямления H Лучана HJ200 и другие модели машин HJ выполняют выпрямление на боковой деформации длинных стальных заготовков: H Луч/ коробка/ каналы/ Стальная конструкция сварки вдоль направления длины:

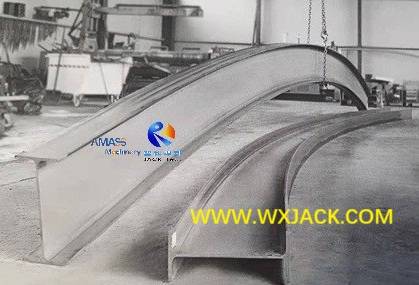

Отклонный H Луч после сварки/ хранения/ транспорта, который следует исправить в машине HJ200 : ( Рис.3 )
B. Рабочая принцип металлической стальной конструкции.
1. Рабочая природа: эта машина по сути является своего рода гидравлическим приводом. Таким образом, его модель помечена на основе максимальной силы выпрямления, вместо самой большой толщины заготовки;
2. Актерская единица этой машины представляет собой кусок нефтяного цилиндрического оперативной памяти, которая движется в горизонтальном направлении, что выталкивает заготовку в пластическую деформацию противоположного направления против исходной продольной деформации, тем самым получая цель выпрямления направления длины:

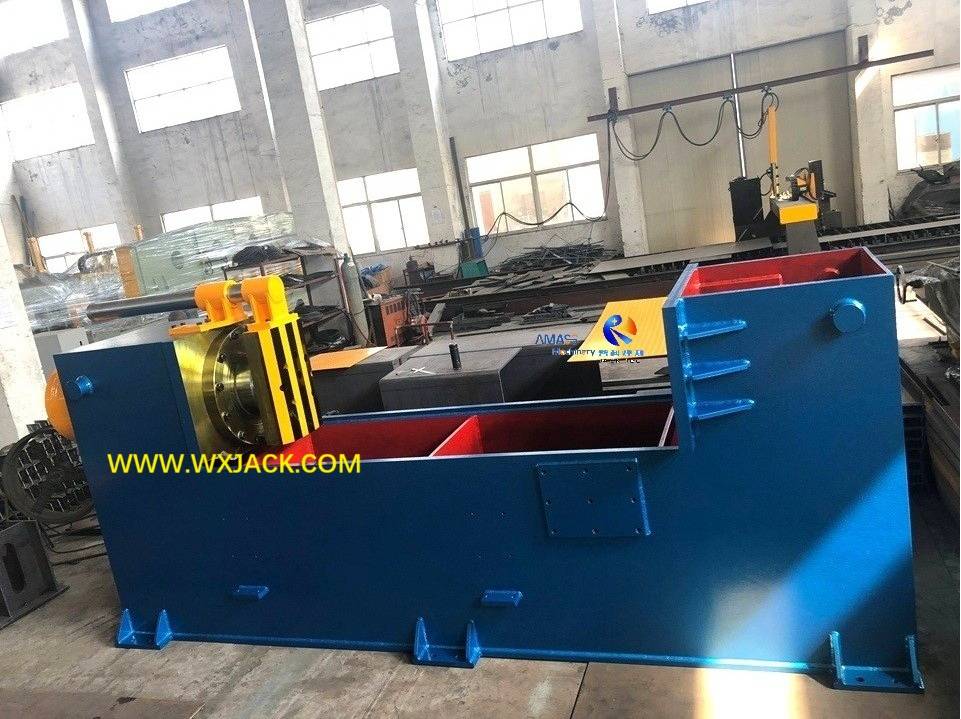

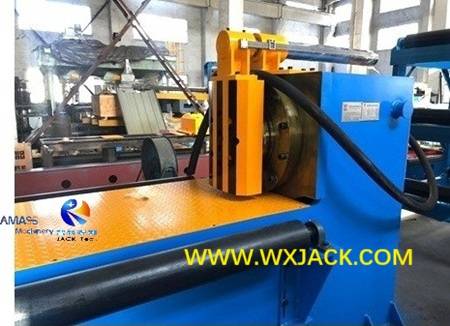

Механизм функции выпрямления Wuxi Jack HJ Machine: выпрямление ОЗУ, масляный цилиндр за оперативной памятью, правитель меры на боковом ударе выпрямления: ( Рис.4 )
3. Выпрямление управления инсультами: чтобы точно управлять боковым ударом по выпрямлению перемещения ОЗУ, в рабочей единице машины существует измерительный линейный пакет, чтобы точно управлять условием выпрямления на заготовках Box H Beam:

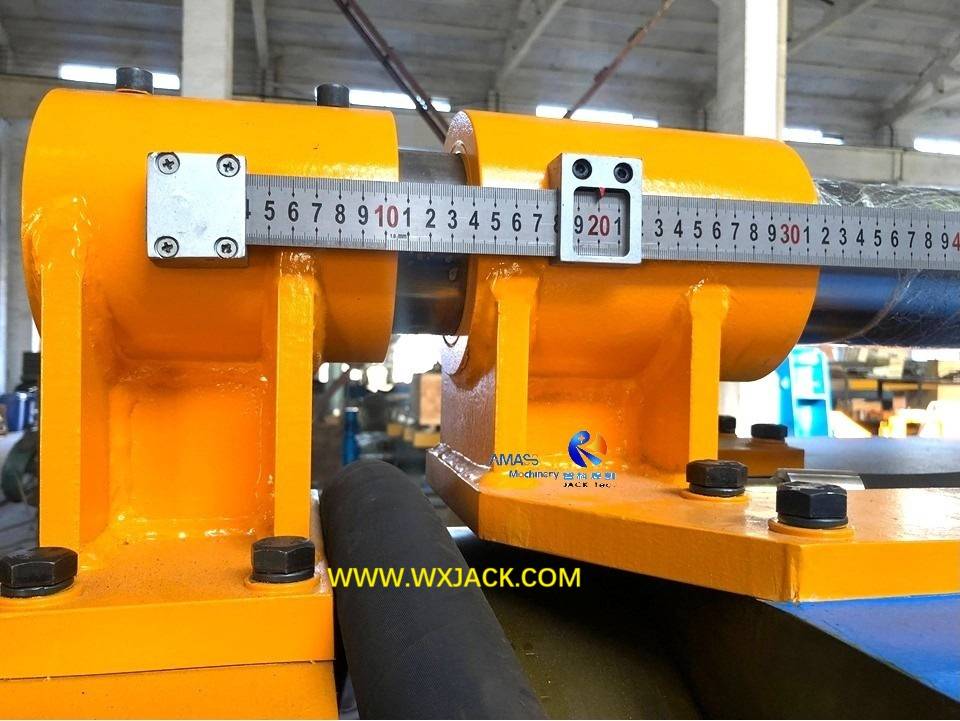

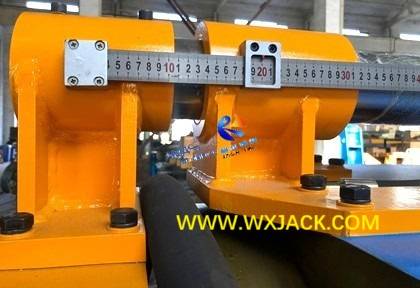

Установка выпрямления, указывающая на линейку в машине выпрямления Wuxi Jack Gack,: ( Рис.5 )
C. Работа на металлической структуре коробки H луча продольная латеральная выпрямляющая машина:
1. Стиль выпрямления: соответственно, в этой машине выпрямления направления, выпрямление осуществляется в форме пошагового бокового толкания по всей длине заготовки;
2. Что означает, что при завершении тока сегмента, выпрямляющегося на луче H или коробке, заготовка выдвигается вручную для следующего сегмента выпрямления;
3. Заготовка отправка вперед: в этом отношении, хотя на передней и задней сторонах машины есть входной и выходной конвейер, в условиях большинства эти конвейеры работают в режиме ручного управления на холостом ходу вместо двигателя. Особенно его выходной конвейер;

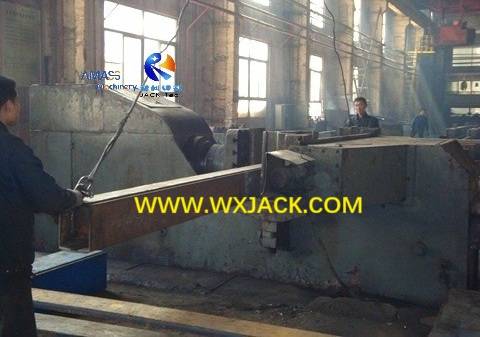

4. Работа при продольном выпрямлении, посредством эксплуатационной подвески: ( Рис.6 )
5. Регулировка выпрямления сегмента в металлической стальной конструкционной коробке H
1) В зависимости от длины и размера поперечного сечения заготовки, длина каждого выпрямления может быть отрегулирована в диапазоне от 1500 мм до 2000 мм;
2) Это означает, что каждый раз, когда выпрямляющее действие на машине может выполнять длину от 1500 до 2000 мм тела луча H Leam;
3) Регулировка по длине этой рабочей зоны выполняется с двумя частями удерживающих точек, которые также служат в качестве точек выпрямления силового подшипника:
4) Зона эксплуатационной деятельности Wuxi Jack HJ200 Модельная машина: ( Рис.7 )
6. Традиционные модели Wuxi Jack Metal Structure Box H Beam Leam Продольная латеральная выпрямляющая машина:
1) Дифференциация на моделях основана на его максимуме. Сила выпрямления выходной сигналы от 20 тонн (модель: HJ20 ) до 300 тонн ( HJ300 );
2) Другие общие используемые модели включают в себя: HJ100 / HJ200 / HJ250;
3) Модельная машина Wuxi Jack HJ20 : ( Рис.8 )

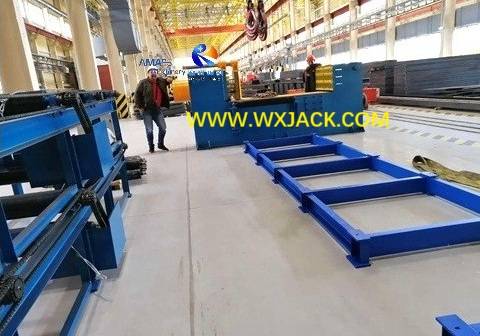

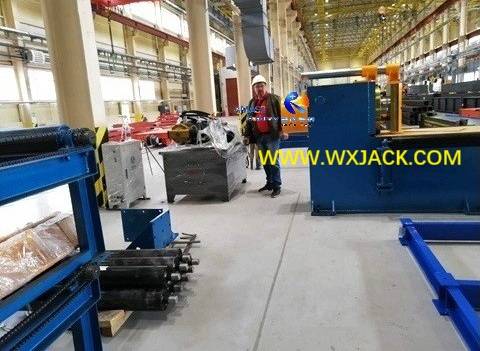

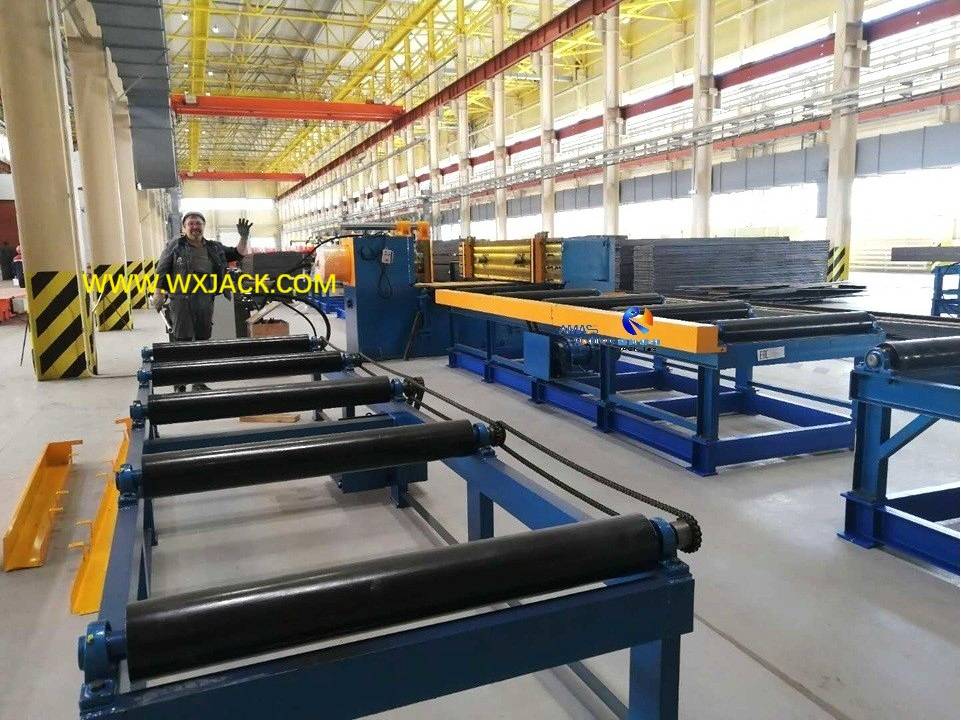

4) Модельная машина Wuxi Jack HJ300 на российском центре клиентов: ( Рис.9 )
D. Рабочий процесс коробки H луча продольный
1. Заготовка подайте и отправьте машину выпрямления направления продольной длины:
1) Рабочий путь: Машина серии HJ не устраняет заготовку непрерывно, но временно- сегмент по сегменту по всей длине заготовки;
2) Чтобы запустить процесс выпрямления, нажмите кнопку, конвейер будет двигать заготовку вперед, отправив заготовку (Box H Beam) на определенное расстояние, а затем остановится;
3) затем начните выпрямление операции на этом сегменте заготовки, с принципом выпрямления, объясненным как указано выше;
4) При завершении сегмента выпрямляющего тока на луче HEAM и Beak Beam настольный таблица конвейера машины снова работает, чтобы привести заготовку в очередной сегмент, чтобы реализовать в следующем раунде процесса выпрямления;
2. Стадия выпрямления заготовки в коробке H Луч продольный боковой выпрямление:
Пожалуйста, проверьте изображение, как ниже. Давайте рассмотрим:

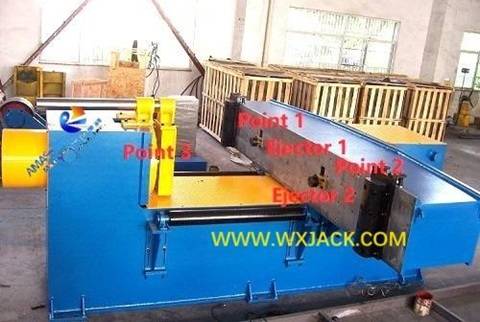

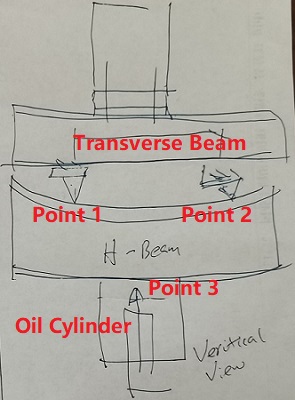

1) Ручной набросок на центральном блоке выпрямления: ( рис.10 )
2) точка 3 предназначена для применения силы, которая представляет собой блок, управляемый гидравлической системой;
3) Точка 1 и 2 представляют собой сторону подшипника силы, составляя три точки, подверженные силу , для операции выпрямления вместе с точкой 3;
4) Расстояние между точкой 1 и 2 может быть отрегулировано, на основе размера пучка HEAR Piece HEM и его продольного отклонения;
5) Это расстояние регулируется таким образом : оба точки 1 и 2 могут перемещаться вдоль направляющей луча и зафиксировано в положении с болтами; Пожалуйста, проверьте ниже изображение:

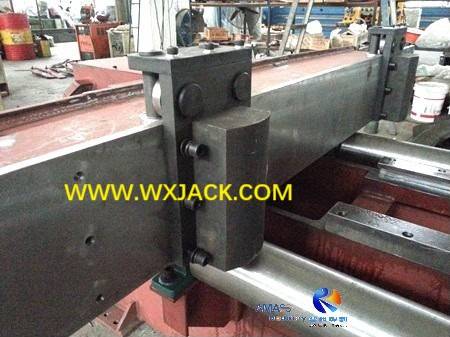

6) Блок регулировки выпрямления длины: ( рис.11 )
3. Эксплуатация машины для выпрямления луча в направлении длины H:
1) Другим важным механизмом машины серии HJ является эжектор один и два , который используется для отталкивания заготовки от луча на завершении выпрямления;
2) , возможно, в процессе выпрямления направления длины заготовка прочно удерживается на балке. Для простоты перевозки заготовки этот шаг реализуется с помощью переключателя на подвеске (проверьте ниже);
3) Критической контрольной точкой процесса выпрямления является перемещение хода точки 3 или нажатию в процессе выпрямления. Чтобы иметь точное управление на нем, в верхней части этого актерского устройства установлен правитель, пожалуйста, проверьте ниже изображение:
4) Блок управления выпрямленностью: ( рис.12 )

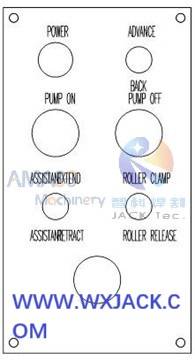

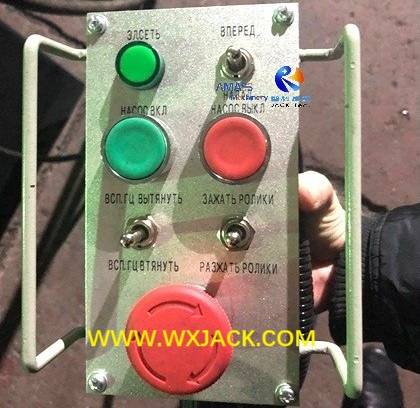

4. Работая подвеска из коробки H луча продольная машина для выпрямления направления: ( Рис.13 )
С приведенным выше описанием легко понять использование каждой кнопки/ переключателя на эксплуатационном подвеске машины:
1) мощность - указание лампы на включении/ выключении питания;
2) Advance / Back - переключатель переключателя на таблицу роликов управления;
3) насос - кнопка для запуска на работе гидравлического масляного насоса;
4) накачать - кнопка для выключения масляного насоса;
5) Помощник Extend / Assistant retract - переключатель переключения, чтобы манипулировать эжектором один и два;
6) роликовые выпуск / роликовые зажимы - переключатель переключателя для активации вперед и назад нажающей головки;
7) Аварийная остановка - для управления непредвиденными обстоятельствами в машине выпрямления луча в направлении длины H.
5. На для параметров Wuxi Jack HJ200 и других моделей машины, пожалуйста, проверьте машину модели HJ300.
