Полуавтоматическая сварная сварная сварная машина среднего размера.

A.   Применение HB1800 сварной линии IH Production Machine:

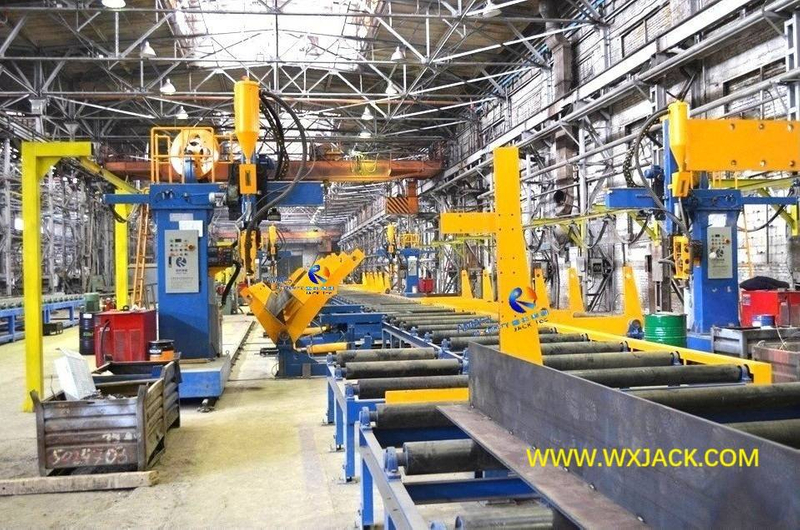

1.  Фон: прикрепленные три первые фотографии представляют три ядра I H Beam Production Equipment , которое образует основную группу бега полуавтоматической линии модели HB1800 для производства сварного H Beam;

2.  Для введения на эту производственную линию,

Мы рассмотрим темы:

1)  Оборудование для производства пучка составляет: работа 1^ST , сборка, сварка, выпрямление, вспомогательное логистическое оборудование (60 ° / 90 ° / 180 °, передача);

2)  Количество операторов и ожидаемые навыки для работы над производственной линией.

B.  Использование и преимущества полуавтоматического сварного сварного оборудования для производства моделей модели HB1800 :

1.  Функция:

Эта линия машинного оборудования предназначена для производства сварной H Beam и T Beam среднего и большого размера в виде отдельных рабочих машин:

1)  Z18 Model IH Сборка балки;

2)  модель LHA5Z Model IH Beam Сварочная машина для пилы (погруженная дуговая сварка);

3)  Машина Hyj800 или YTJ Series IH BEAR FLANGE:

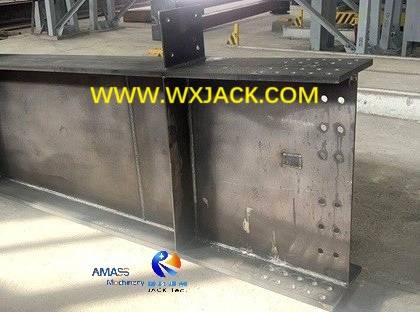

Заготовленная сварная HEAM LEAM, произведенный Wuxi Jack 3 в 1 I H HEAM СВОЙКИ : ( Рис.1 )

2.  Преимущества полуавтоматического сварного сварного сварного оборудования HB1800 :

1)  Гибкое расположение по модели и количеству каждого набора оборудования;

2)  маневренная макет машинного инструмента;

3)  Низкий и поэтапный (многопогнирование) в инвестициях-Клиент может совершить покупку на вышеупомянутом производственном оборудовании трех H BEAM, либо с однократными инвестициями, либо установленным с самого срочного. Это может снять финансовое давление до большой степени клиента, когда бюджет ограничен.

C.  Струкные инструменты представляют собой полуавтоматическую сварную линию производства пучка:

Комплекс HB1800 Model Group Group должен охватывать технологию процессов от:

- Резак для углеродистой стали (1 ^ST ),

- до сварки луча и сварки,

- В лучшем виде видели сварки,

- к H Лучему фланце выпрямляется.

Быть конкретным:

1. Пластинка из углеродной стали :

1)   Это достигается с помощью набора машины для резки стриптиз-плиты CNC-CG серии CNC, предполагаемый пролет режущей рельсы составляет 4000 мм. Поскольку это оборудование общего назначения, и не ограничивается производственной линией луча , это не типичная машина для производства HEM:

2)  Машина Wuxi Jack ^CNC - CG4000 CNC Clip Plate Machin

3)  Фланцевая и сеть среза от машины резки стриптизму: ( рис.3 )

4)  Положение в макете: Учитывая его роль в макете линии производства IH BEAN Production Line, машина для резки стриптизметральной плиты обычно расположена и устанавливается в SOL (начало производственной линии);

2. IH Beam Сборка сварки:

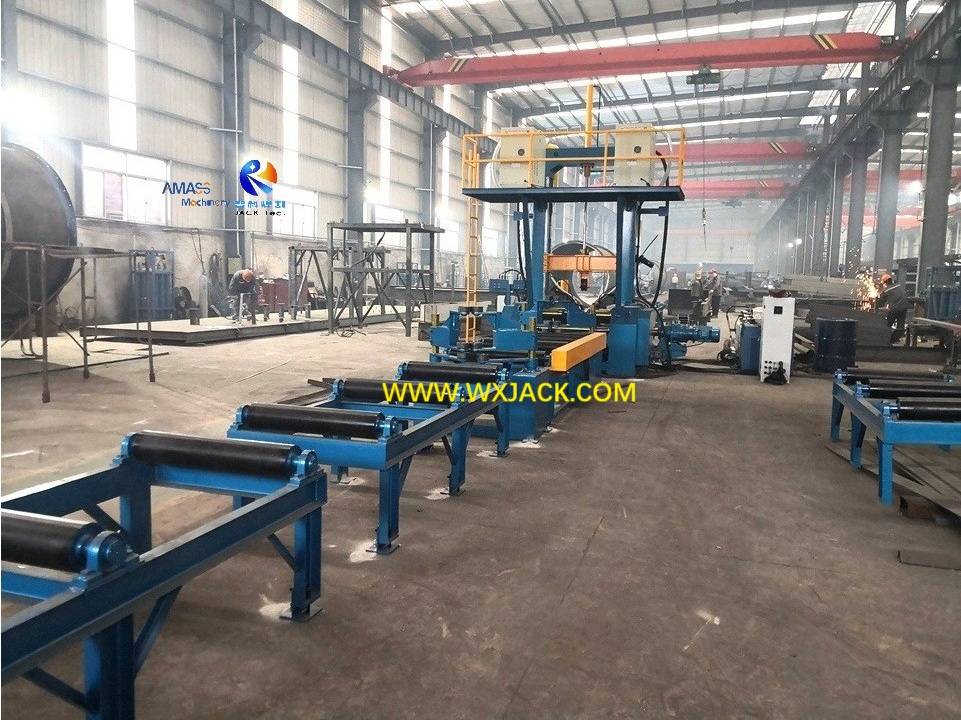

1) Связанное оборудование для производства IH: один набор из сборки луча модели Z18 с сваркой стежков. Это оборудование работает в полностью автоматическом стиле, что означает, что оно работает в рабочем стиле:

2)  фланцевое и веб -автоматическое выравнивание и подгонка;

3)  Автоматическая точечная сварка, оснащенная 2 наборами ₂ источника питания сварки

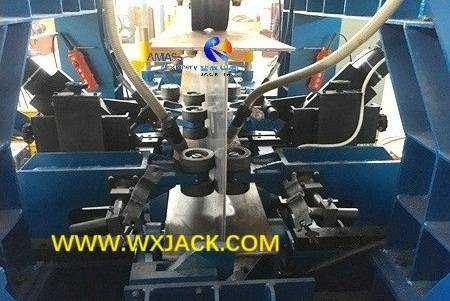

4)  Рабочий механизм IH Beam Сборка сборок: ( Рис.4 )

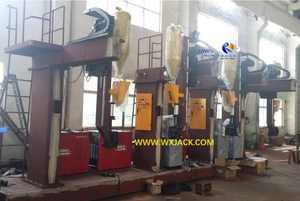

3. Погруженная дуговая сварка IH Beam Сварочная машина:

1) Связанное производственное оборудование IH:

- Один набор модельного центра LHA5Z,

- или один набор бокового управления LHA5C,

- или один набор модели THT Type Type Type Type Mechanical Frame Structure;

Здесь мы рекомендуем LHA5Z Center Control или LHT, который нуждается только в одном операторе, и, следовательно, сохранение переменных затрат для клиента:

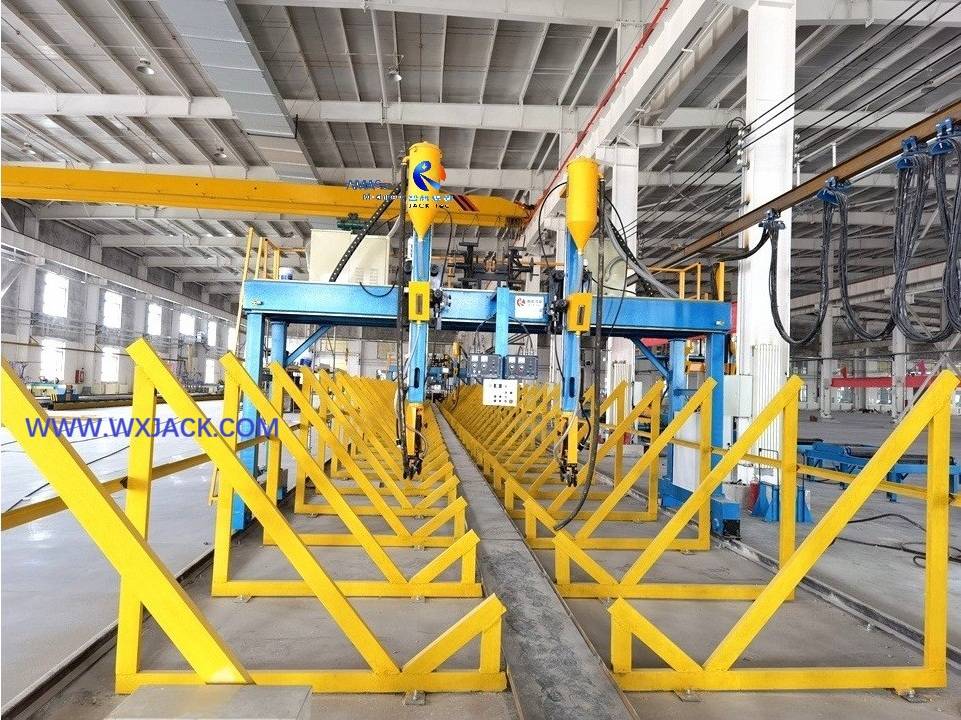

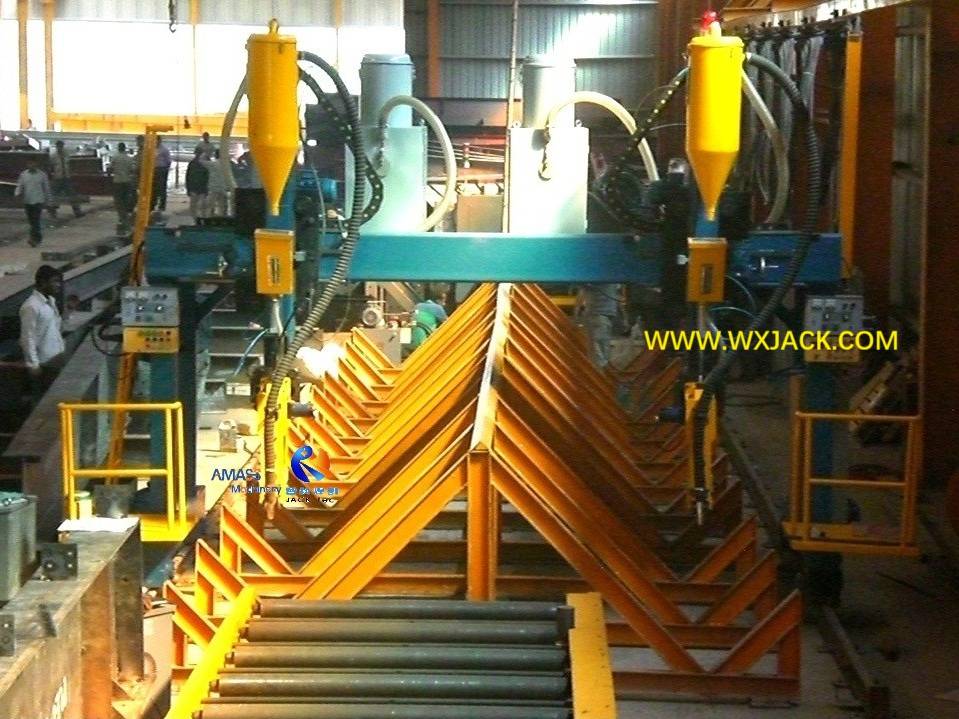

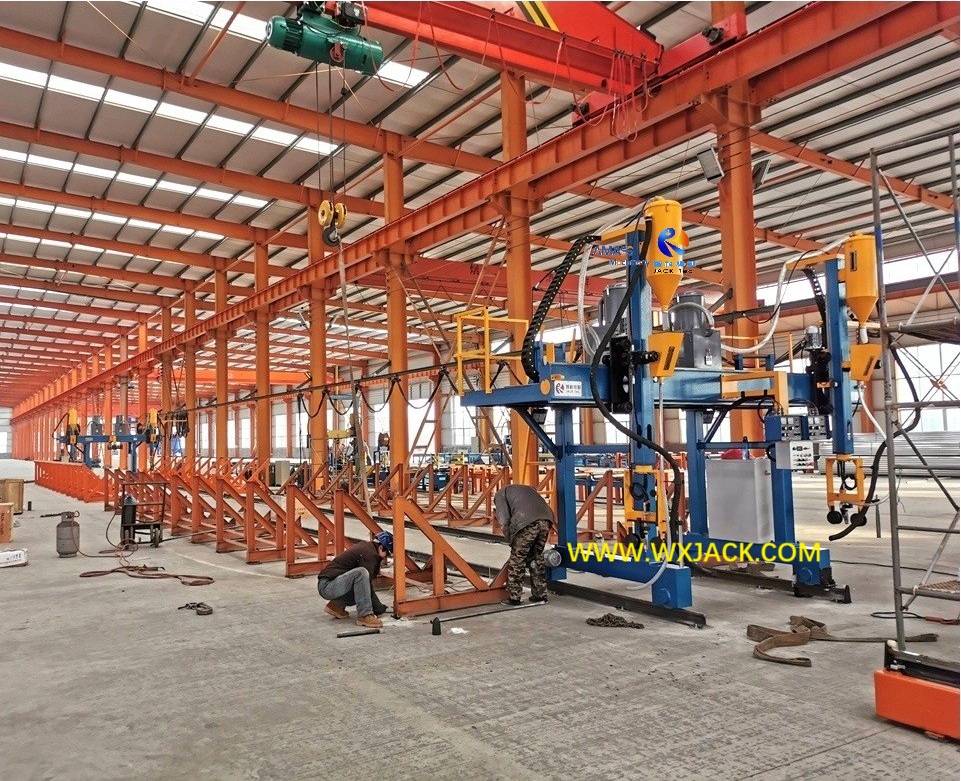

2)  Wuxi Jack LHA5Z Модель GANTRE GANTRY FRAME IH BEAR SWIND MACHINE: ( Рис.5 )

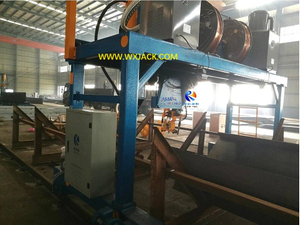

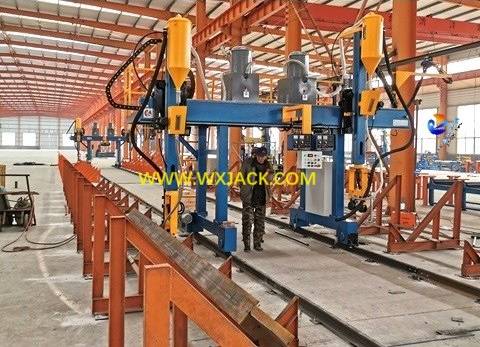

3) Wuxi Jack LHT модель T рамка открытая каркас GANTRY IH BEAM СВОЙСТВА: ( Рис.6 )

4. IH Beam Flance Machine:

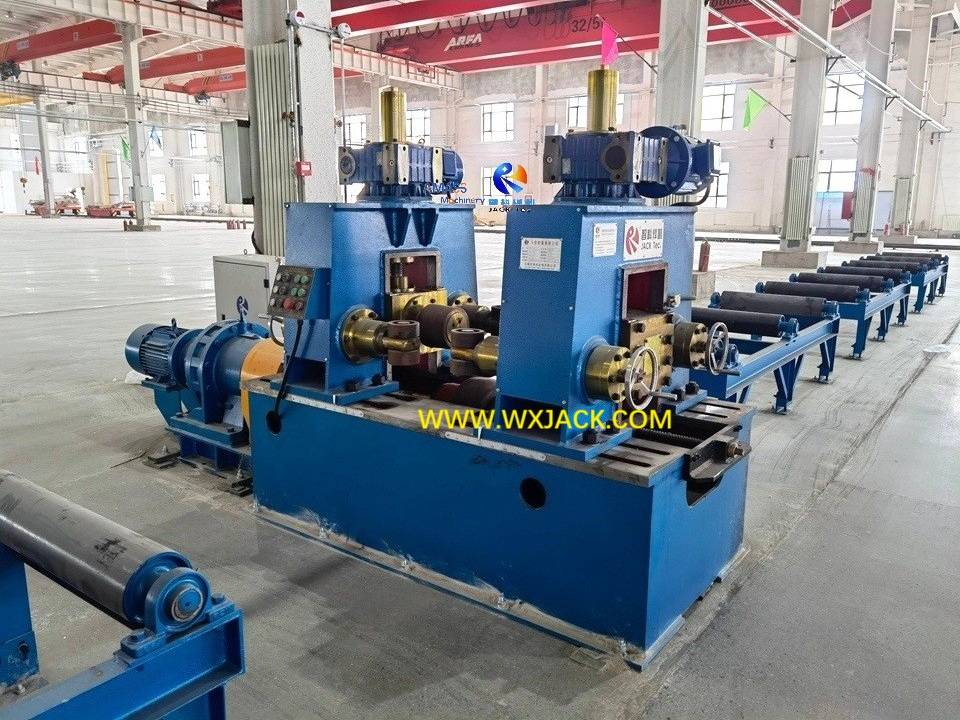

1)  Связанное оборудование для производства пучка IH: один набор моделью моторного привода HYJ-40 или модели HYJ-800 может удовлетворить спрос, если толщина фланца не превышает 40 мм: ( рис.7 )

2)  Модель легкой скорости: с учетом правильной скорости выпрямления, которая имеет аналогичный уровень скорости бега, как сборка и сварка, таким образом, получая когерентную рабочую скорость вдоль всей линии производства пучка IH, мы рекомендуем модель HYJ-40 , которая имеет 9 000 мм/мин. Скорость выпрямления по сравнению с 17 000 мм/мин. модели HYJ-800 и совпадает с предыдущими этапами HEAM HEAM и пилы сварки;

5. Оперативное оборудование на производстве H Beam:

Для перемещения сырья и заготовки между группами машин в течение всей производственной линии требуется два набора путешествующих кранов, с пропускной способностью по крайней мере 5 ~ 10 тонн .

6. Команда операторов команды IH Beam Production Machine:

1)  Количество технических специалистов: с автоматическим оборудованием для сварки H Beam и пилы, как мы предложили выше, количество операторов для этой полуавтоматической линии HB1800 для производства H Beam должно быть 4 оператора плюс 1 оператора в качестве резервного копирования, что означает: один оператор работает на каждой машине, а один оператор для резервного копирования, помощника и поддержки;

2)  Навык оператора: операторы должны командовать знаниями и навыками среднего уровня.

D.  Технические параметры полуавтоматической линии производства пучка HB1800 :
