Стальная колонна используйте фрезерную машину DX1520

A. Функция и применение машины для фрезерного фрезерования DEBEPED DIBE DIBENT:

1. Применимые заготовки из фрезерования на боковой поверхности трубки:

Как самая популярная модель фрезерной машины для фрезерной боковой боковой боковой боковой конструкции , DX1520, широко используется не только для фрезерования на обычных заготовках из стальной конструкции: коробка / перекрестный / I / T / H BEAM , но также и другие общие заготовки: трубы / резервуары и т. Д., Которые имеют поперечное сечение: форма циркуляр:

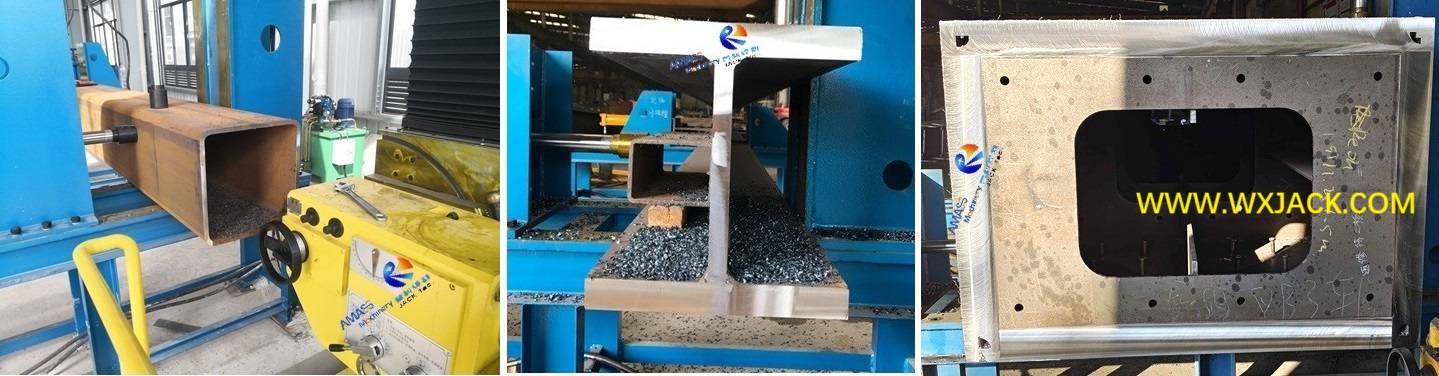

1)  Обычная коробка и луча H для фрезерования конечной поверхности: ( рис.1 )

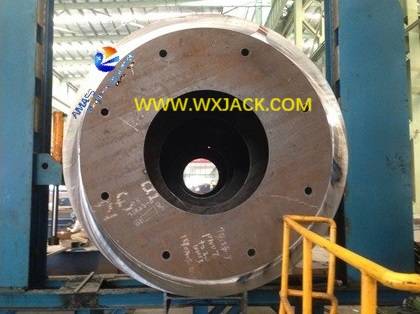

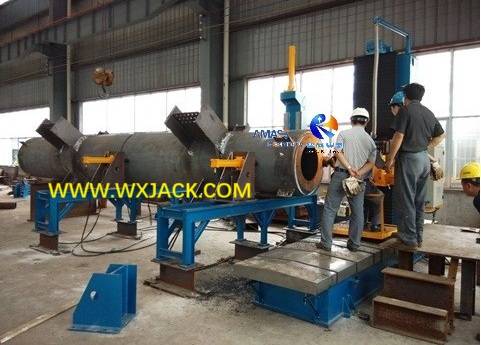

2) Труба для фрезерования с конечным лицом: ( Рис.2 )

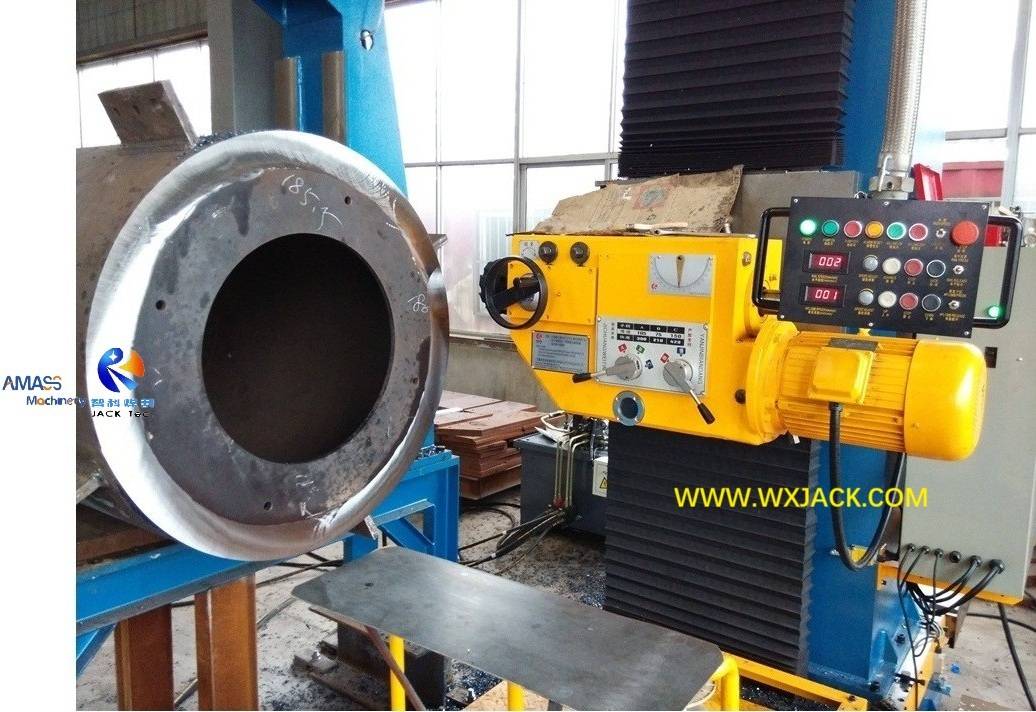

3)  Сайт эксплуатации: набор машины Wuxi Jack DX1520 , работает на участке клиента , выполняя боковую поверхность на кусок φ1,200 мм .

2. Какую услугу может предоставить клиенту Deb1520 Pipe IH Beam Feeking Machine предоставить клиенту?

1. ) ​ ​

2) Технические характеристики: DX1520 принадлежит одной из самых популярных моделей. Это имеет:

а)  1500 мм вертикальная и 2000 мм горизонтальная достоверная зона измельчения конечной поверхности, идеально совпадает с:

б)  Отделанный H Луч, поставляемый из производственной линии HB1500 H BEAM , и изготовленной балки с изготовленной коробкой от Box1200 / Box1500;

3  . ​ ​

1) Эта машина является обычным типом управления реле . Это означает, что его фрезеровая головка легко движется вдоль прямо и вниз, или влево и правое след, но не более сложное направление наклона:

2) Без ЧПУ операция фрезерного фрезерования на поверхности поверхности трубы не так просто, как фрезерная машина с ЧПУ .

3) Работа на этой машине для элемента конструкции трубы нуждается в умелом выравнивании лезвия лицевых лопастей оператором:

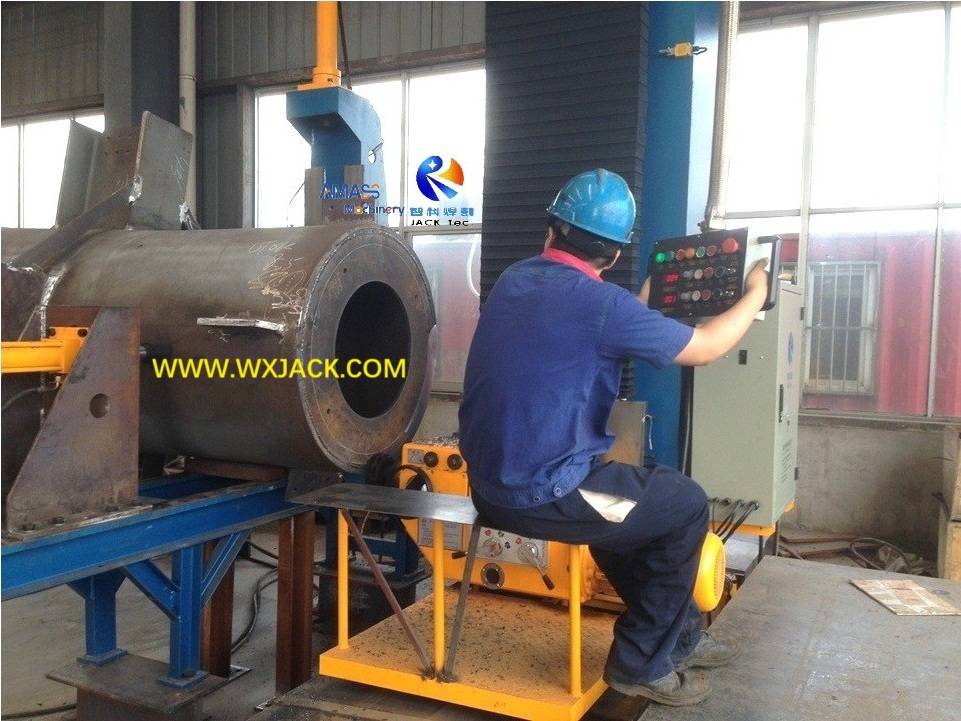

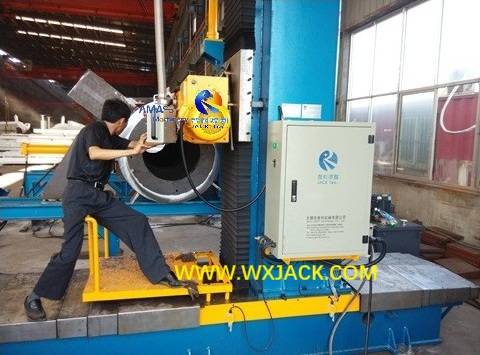

4)  Оператор ветерана работает на фрезеровании на поверхности трубки с помощью модельной машины Wuxi DX1520 : ( Рис.4 )

5) С другой стороны, при выполнении заготовки на конце прямых и прямых краев на конечной лице и по прямой краю, машина демонстрирует мощную способность и эффективность обработки.

B. Заготовка из заготовки с заготовкой из фрезерования на боковой поверхности на боковой поверхности трубки:

1. Задача заготовки заготовки для заготовки для коробки IH Beam Tipe Cond Feeking Machine:

1) Необходимость: чтобы убедиться, что соответствующий результат фрезерования конечных лиц, заготовки, обработанные в DX1520 и другие модели с небольшим средним размером, должны быть фиксированы из -за его относительного легкого веса по сравнению с заготовками для тяжелых условий, во время операции с конечной обработкой;

2)  Функция: зажимная стойка и таблица гидравлического привода предназначена для плотного и надежного заготовки заготовки, значительно ослабляющей вибрацию измельчения и значительно уменьшая шум в процессе операции фрезерования конечной поверхности;

3)  Особенно для трубных стальных конструкций заготовки с длинной длиной, которые имеют нерегулярную форму поперечного сечения, и нелегко приподняться в тесном и надежном и надежном. Роль его зажима действительно имеет значение , для получения устойчивой и высокой стандартной фиксированной производительности:

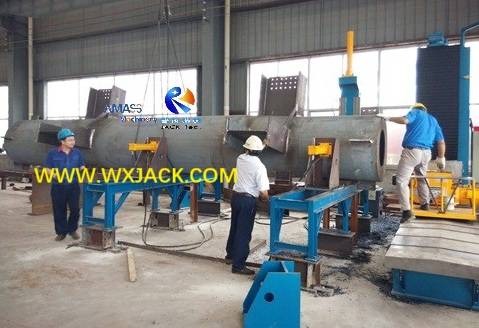

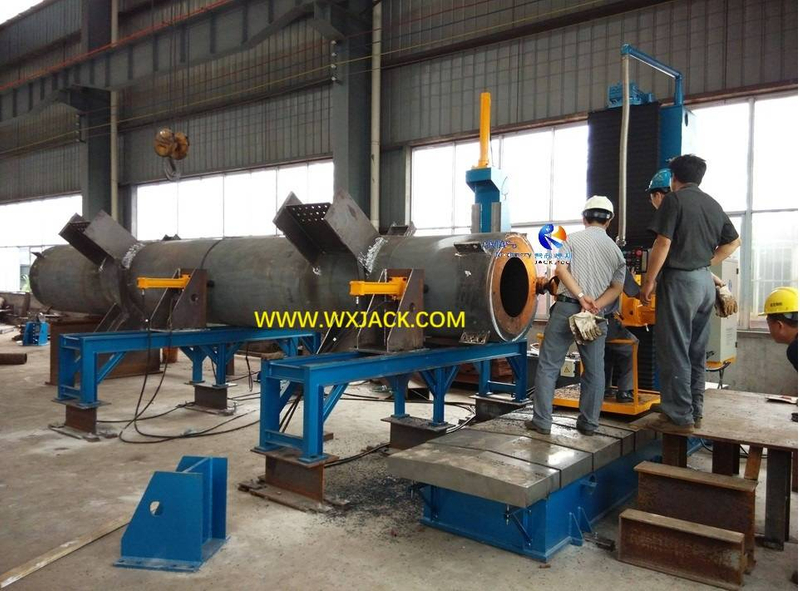

4)  Подъем и закрепление большого трубопровода: 20 м+ длина, диаметр φ1,200 мм, 3 тонна плюс, в Wuxi Jack DX1520 модель модельного бокового фрезерного машины: ( Рис.5 )

2. Структура гидравлического зажима таблицы сварной стальной конструкции коробка IH Конечная фрезеровая машина:

1)  Тип разделения: таблица зажима представляет собой отдельную структуру от основной кадра машины. Что означает, что его положение установки может быть скорректировано, основываясь на практическом состоянии;

2)  Композиция: для конфигурации по умолчанию один набор машины модели DX1520 содержит 2 набора таблицы зажима:

а)  1 набор таблицы по действию вниз и бокового зажима , с более близким расстоянием до основной рамы машины. Нисходящий зажим с помощью верхнего стержня, приводимого гидравлическим масляным цилиндром;

б) 1 набор боковых зажимов зажима, с дальнейшим расстоянием до основной рамы машины, также приводимого к нефтяным цилиндрам:

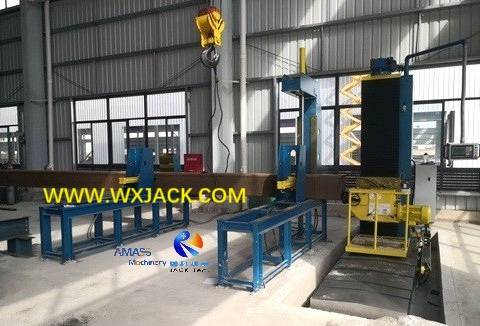

1) Расположение и эксплуатация зажимовых таблиц заготовки, в Wuxi Jack DX1520 Model I H HEAD FEACH MACHING MACHINE: ( Рис.6 )

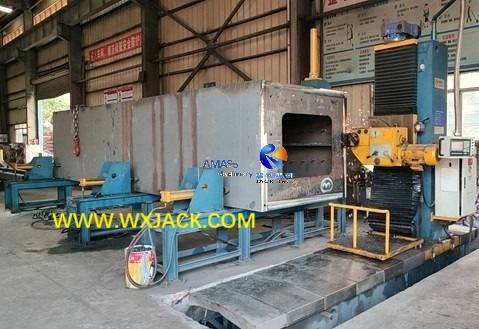

2)  Когда длина заготовки слишком длинная, чтобы их можно было надежно, 3 ^-й набор зажима бокового действия должен быть оснащен машиной: ( Рис.7 )

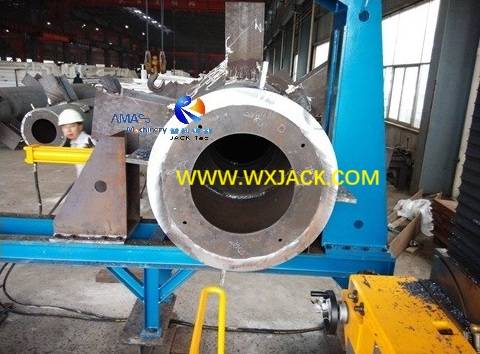

3)  Вид закрытия расстояния на направлении поперечного сечения, заготовка конструкции трубопровода, в Wuxi Jack DX1520 Модельный фрезерный машин: ( Рис.8 )

C. Структура DX1520 СВОЙСТВА СТАЛЬНАЯ СТАЛЬНАЯ КОРОБКА IH БАЙНА

Механический основной корпус типичного набора машины серии DX включает в себя три основных компонента:

1. Старящаяся направление по ширине слоем стальной балки Конечная поверхность измельчения измельчения: Машина:

1) Это основа всего набора машины. Два критических индекса для его производительности - достаточная сила и строгая уровни;

2)  Спрос на его прочность и жесткость гарантируется с помощью его сырья и технологии процесса :

а) эта кровать изготовлена из высокопрочной секции сталей и членов сварочной структуры;

б) После сварки и изготовления в форме весь набор базового слоя теплопроводится неоднократно с отжигом, гарантируя не деформацию и длительное использование машины:

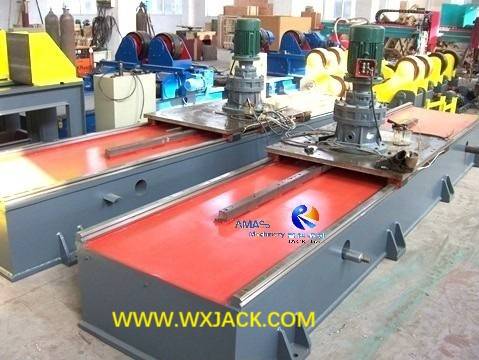

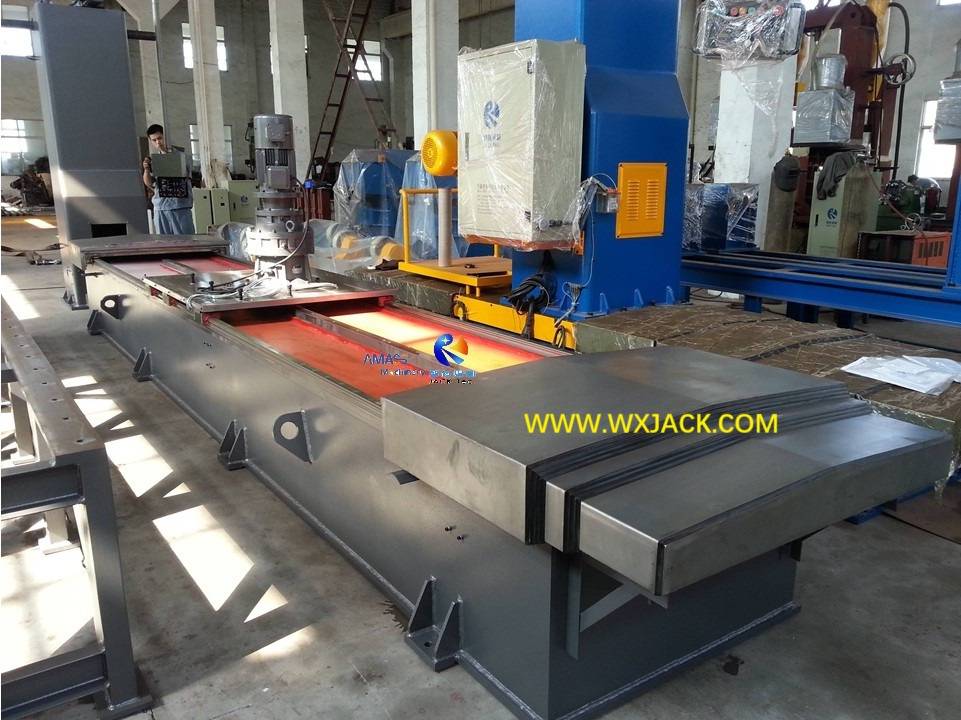

C)  Горизонтальный слой Wuxi Jack DX1520 Model Machine: ( Рис.9 )

3)  Уровень горизонтальной кровати гарантированно гарантирована с помощью точной точной линейной гидеры и процесса установки на сайте клиента. Существует условия на уровне этой мельницы на боковой поверхности пучки: допуск 0,2 мм/м и или 0,6 мм по всей его длине;

4) В особых условиях клиенты просят базовую кровать из кастинга, которая имеет гораздо более высокую стоимость производства, но специальные возможности:

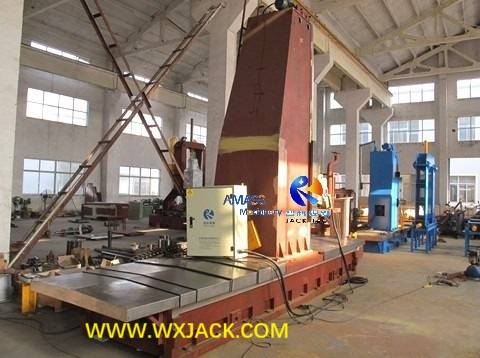

Вайк -джек листовой кровать I H H Beam End Feeking Machine: ( Рис.10 )

2. Перемещение вертикальной колонны стальной балки боковой фрезеровая машина:

1)  Рабочее движение: во время работы в вертикальной колонне перемещается вдоль горизонтальной точной линейной гидеры базового слоя, в скорости любой операции с фрезерованием конечного лица ( 150 ~ 800 мм/мин. ) Или простоя ( 1200 мм/мин. ) Когда не работает;

2)  Установка: эта вертикальная колонка установлен на горизонтальном базовом кровати, с помощью обработанной установленной пластины;

3)    Критической точкой управления для этого вертикального столбца является его вертикальность по отношению к базовому слою, которую следует строго проверить во время установки и ввода в эксплуатацию машины:

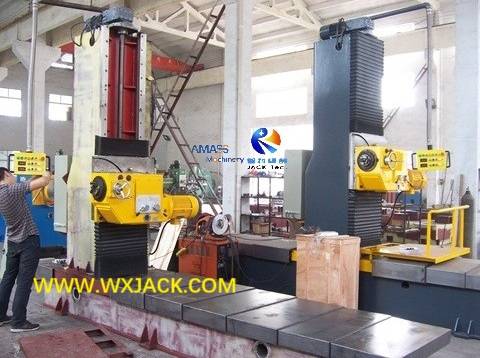

2 комплекта собранного Wuxi Jack DX1520 Model I H HEAD FEEKING MACHINE: ( Рис.11 )

3. Перерез из фрезерной головки из стальной балки Конечной поверхности измельчающей машины:

1)  Это основная рабочая единица машины. Он устанавливается на вертикальную колонку с помощью обработанной установленной пластины, в ориентации горизонтальной-во всех сварной стальной конструкции серии DX, в горизонтальном положении установлена фрезерная головка из фрезерной головки, для выполнения задания на конец поверхности с фрезерной поверхностью:

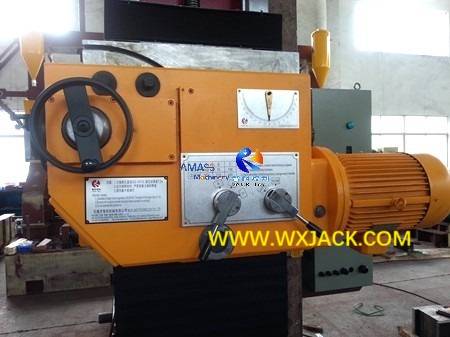

Блок фрезерования , установленная на колонку, в моделях Wuxi Jack DX. Машины: ( Рис.12 )

2) Двойные типы скорости: такая же, как колонна в вертикальном положении, во время работы фрезеровая перевозка перемещается вверх и вниз по рабочей скорости ( 150 ~ 800 мм/мин. ) При выполнении работы с фрезерованием конечной поверхности или в ходовой скорости ( 1200 мм/мин. ) Когда не работает.

D. Технические параметры DX1520 Стальной конструкционной коробки IH IH BEAD FEACHED MACHING:
